Type de produit	Projecteur multimédia
Résolution native	SVGA (800 x 600)
Luminosité	2800 lumens
Contraste	3000:1
Technologie d'affichage	DLP
Durée de vie de la lampe	Jusqu'à 10 000 heures (mode éco)
Connectivité	HDMI, VGA, USB, audio in/out
Dimensions approximatives	28.5 x 22.5 x 9.5 cm
Poids	2.2 kg
Alimentation électrique	100-240V, 50/60Hz
Fonctions principales	Projection d'images et de vidéos, compatible avec divers appareils
Entretien et nettoyage	Nettoyer régulièrement le filtre à air, remplacer la lampe si nécessaire
Pièces détachées et réparabilité	Lampe de remplacement, filtres disponibles
Sécurité	Ne pas exposer à l'humidité, éviter les chocs, respecter les consignes de sécurité électrique
Informations générales	Idéal pour les présentations en milieu professionnel et éducatif

FOIRE AUX QUESTIONS - IN2106 INFOCUS

Comment connecter mon projecteur INFOCUS IN2106 à mon ordinateur ?

Utilisez un câble VGA ou HDMI pour connecter votre ordinateur au port correspondant du projecteur. Assurez-vous que le projecteur est allumé et sélectionnez la source d'entrée appropriée.

Que faire si l'image du projecteur est floue ?

Ajustez la mise au point en utilisant la molette de mise au point située sur l'objectif du projecteur. Vérifiez également la distance entre le projecteur et l'écran.

Pourquoi le son du projecteur ne fonctionne-t-il pas ?

Vérifiez que le volume du projecteur n'est pas coupé et que le son sort bien de la source connectée. Assurez-vous également que le câble audio est correctement branché si utilisé.

Comment réinitialiser le projecteur INFOCUS IN2106 aux paramètres d'usine ?

Accédez au menu de configuration, sélectionnez 'Réglages', puis choisissez 'Réinitialiser' ou 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix.

Le projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est correctement branché à une prise électrique et que le cordon d'alimentation est en bon état. Essayez de maintenir le bouton d'alimentation enfoncé pendant quelques secondes.

Comment changer l'ampoule du projecteur INFOCUS IN2106 ?

Laissez le projecteur refroidir complètement, puis retirez le couvercle de l'ampoule. Dévissez l'ampoule usagée et remplacez-la par une nouvelle, puis remettez le couvercle en place.

Le projecteur affiche un message d'erreur, que dois-je faire ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des instructions spécifiques. Cela peut indiquer un problème avec l'ampoule ou un autre composant.

Comment ajuster la taille de l'image projetée ?

Vous pouvez ajuster la taille de l'image en modifiant la distance entre le projecteur et l'écran. Utilisez également la fonction de zoom si disponible sur votre modèle.

Quel type de câble dois-je utiliser pour la connexion HDMI ?

Utilisez un câble HDMI standard pour connecter votre projecteur à des appareils compatibles HDMI, tels que des ordinateurs, des lecteurs DVD ou des consoles de jeux.

Comment nettoyer l'objectif du projecteur ?

Utilisez un chiffon doux et sec pour essuyer délicatement l'objectif. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

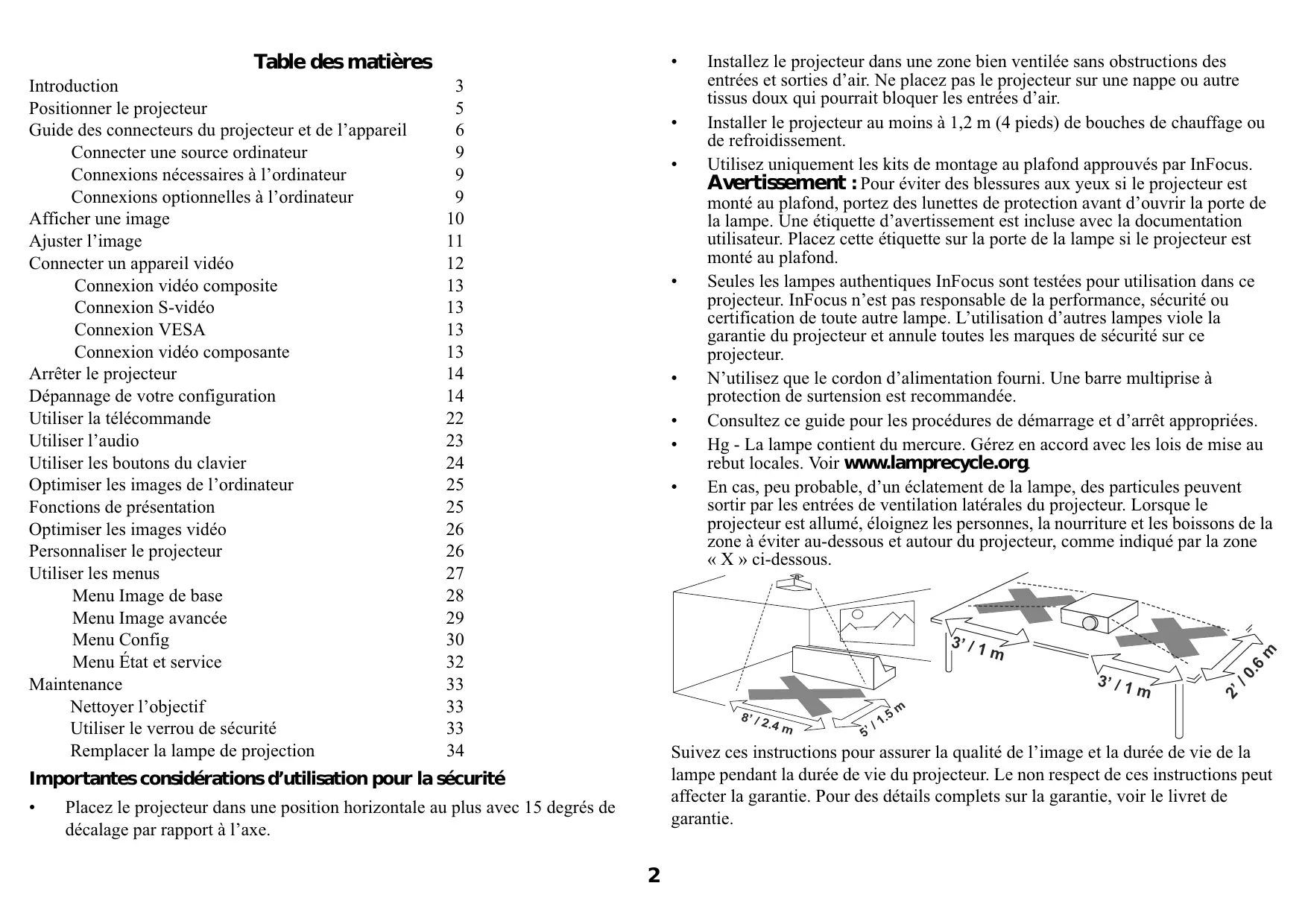

MODE D'EMPLOI IN2106 INFOCUS

Positionner le projecteur 5

Guide des connecteurs du projecteur et de l'appareil 6

Connecter une source ordinateur 9

Connexions nécessaires à l'ordinateur 9

Connexions optionnelles à l'ordinateur 9

Afficher une image 10

Ajuster l'image 11

Connecter un appareil vidéo 12

Connexion vidéo composite 13

Connexion S-Video 13

Connexion VESA 13

Connexion vidéo composante 13

Arrêter le projecteur 14

Dépannage de votre configuration 14

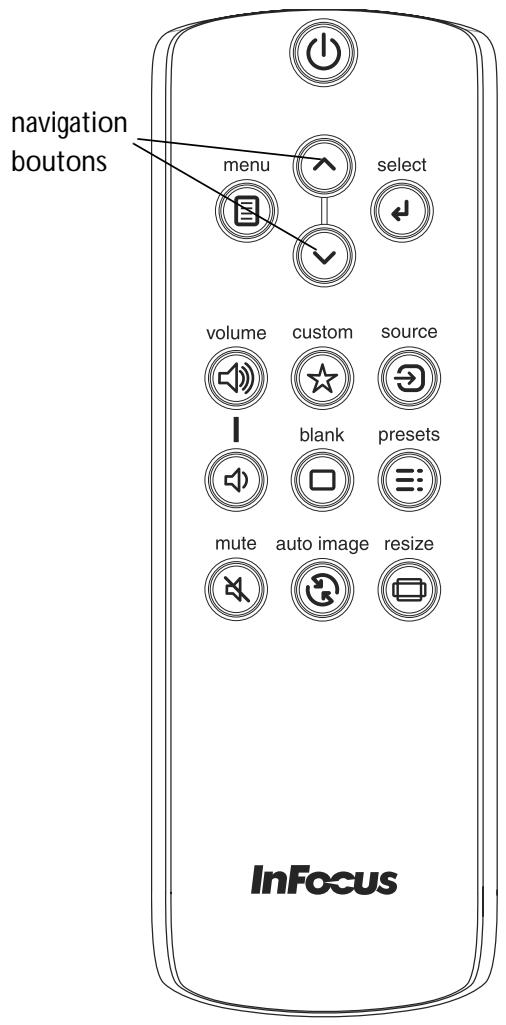

Utiliser la télécommande 22

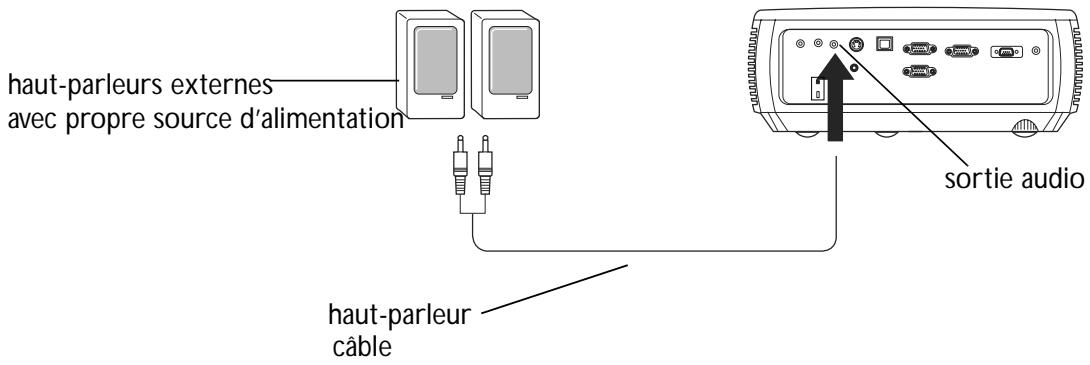

Utiliser l'audio 23

Utiliser les boutons du clavier 24

Optimiser les images de l'ordinateur 25

Fonctions de présentation 25

Optimiser les images vidéo 26

Personnaliser le projecteur 26

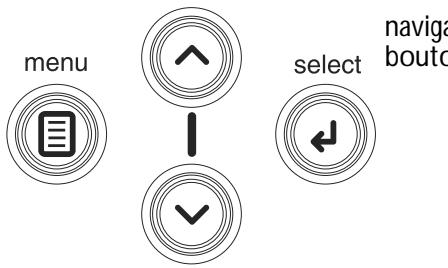

Utiliser les menus 27

Menu Image de base 28

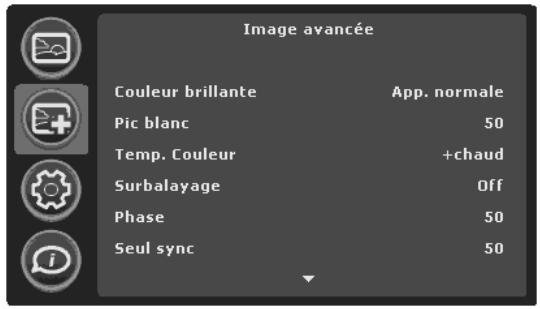

Menu Image avancée 29

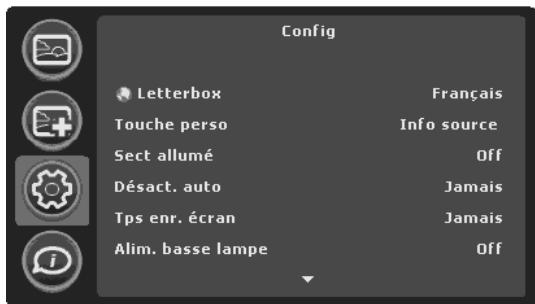

Menu Config 30

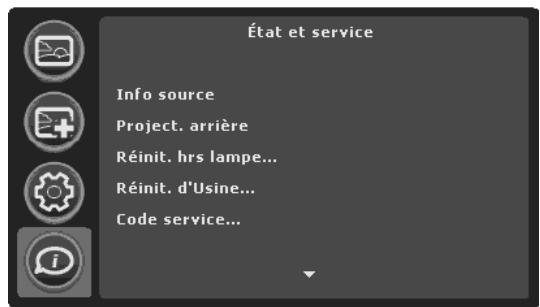

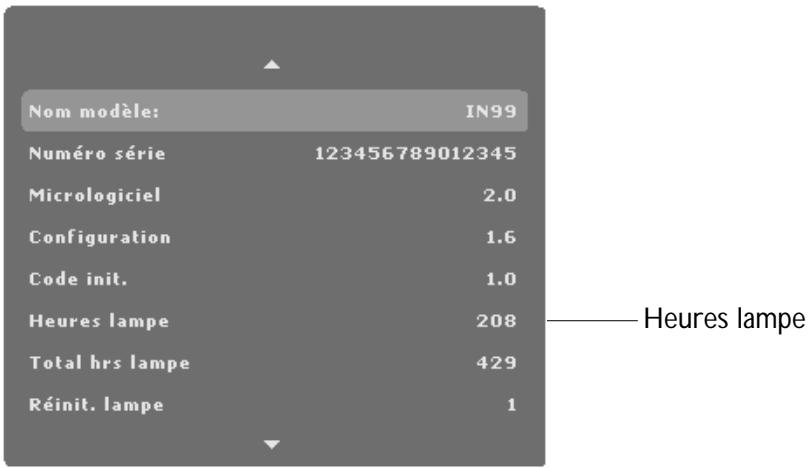

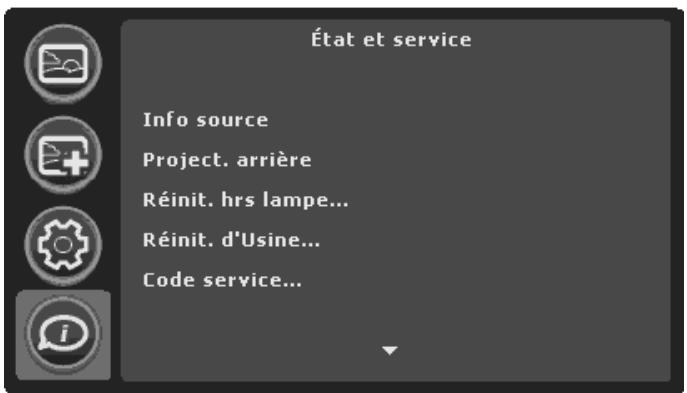

Menu État et service 32

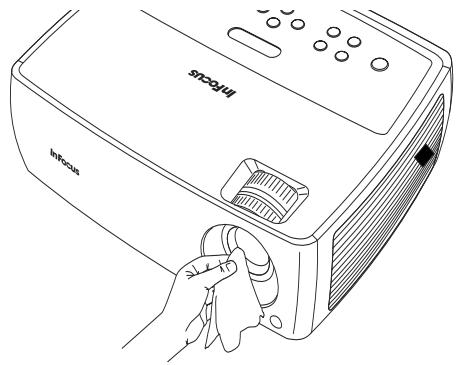

Nettoyer l'objectif 33

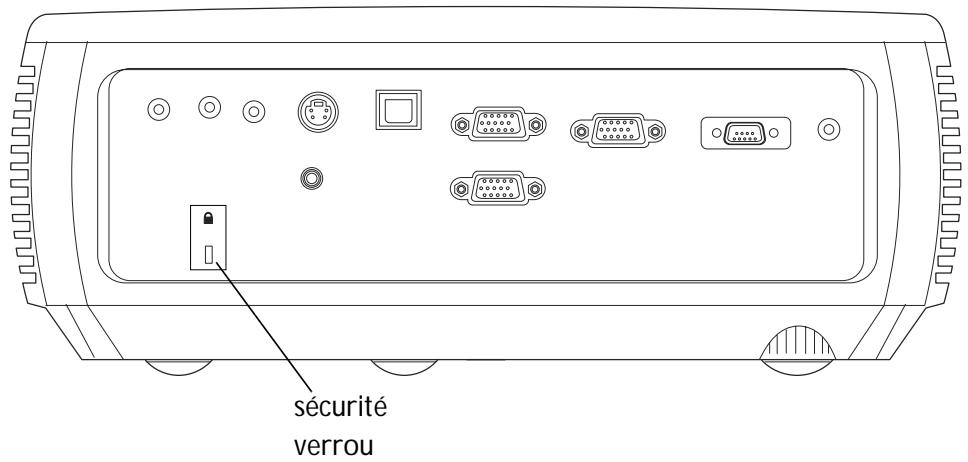

Utiliser le verrou de sécurité 33

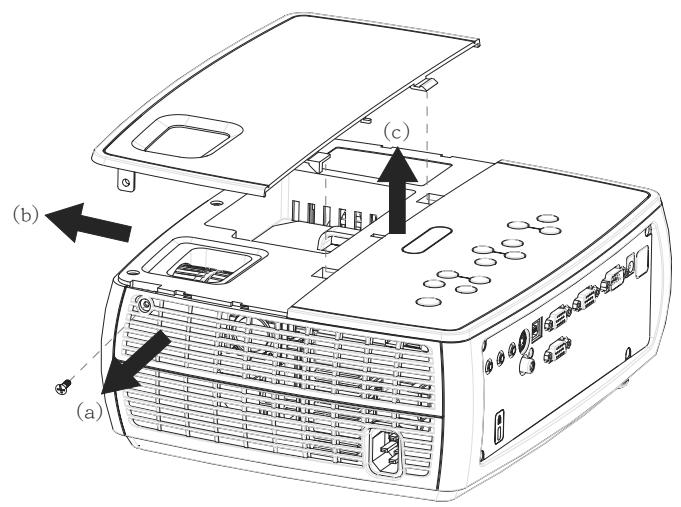

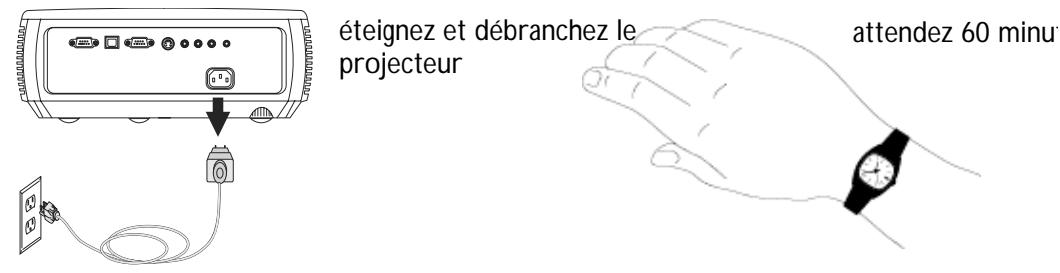

Remplacer la lampe de projection 34

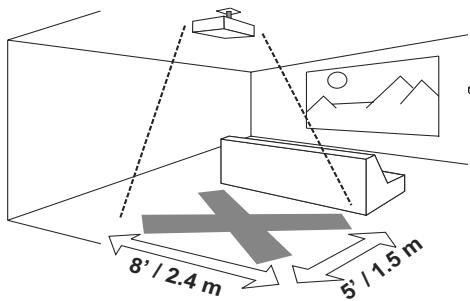

Importantes considérations d'utilisation pour la sécurité

• Placez le projecteur dans une position horizontale au plus avec 15 degrés de décalage par rapport à l'axe.
• Installé le projecteur dans une zone bien ventilée sans obstructions des entrées et sorties d'air. Ne placez pas le projecteur sur une nappe ou autre tissus doux qui pourrait bloquer les entrées d'air.
• Installer le projecteur au moins à 1,2m (4 pieds) de bouches de chauffage ou de refroidissement. Utilisez uniquement les kits de montage au plafond approuvés par InFocus. Avertissement : Pour éviter des blessures aux yeux si le projecteur est monté au plafond, portez des lunettes de protection avant d'ouvrir la porte de la lampe. Une étiquette d'avertissement est incluse avec la documentation utilisateur. Placez cette étiquette sur la porte de la lampe si le projecteur est monté au plafond.
• Seules les lampes authentiques InFocus sont testées pour utilisation dans ce projecteur. InFocus n'est pas responsable de la performance, sécurité ou certification de toute autre lampe. L'utilisation d'autres lampes viole la garantie du projecteur et annule toutes les marques de sécurité sur ce projecteur.
• N'utilisez que le cordon d'alimentation fourni. Une barre multiprise à protection de surtension est recommandée.
• Consultez ce guide pour les procédures de démarrage et d’arrêt appropriées. Hg - La lampe contient du mercure. Gérez en accord avec les lois de mise au rebut locales. Voir www.lamprecycle.org.

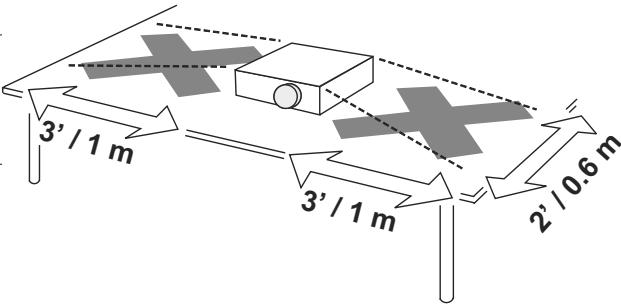

• En cas, peu probable, d'un éclatement de la lampe, des particules peuvent sortir par les entrées de ventilation latérales du projecteur. Lorsque le projecteur est allumé, éloignez les personnes, la nourriture et les boissons de la zone à éviter au-dessous et autour du projecteur, comme indiqué par la zone « X » ci-dessous.

Suivez ces instructions pour assurer la qualité de l'image et la durée de vie de la lampe pendant la durée de vie du projecteur. Le non-respect de ces instructions peut affecter la garantie. Pour des détails complets sur la garantie, voir le livre de garantie.

Votre nouveau projecteur numérique est simple à connecter, facile à utiliser et commode à entretenir. C'est un projecteur complet qui est assez flexible pour les présentations commerciales et également pour l'affichage vidéo domestique. Le IN2102 a une résolution native SVGA 800x600, le IN2104 a une résolution native XGA 1024x768 et le IN2106 a une résolution WXGA 1280x800. Ce guide s'applique à tous les produits. Ils sont compatibles avec une grande variété d'ordinateurs et d'appareils vidéo.

Spécifications du produit

Pour lire les dernières spécifications de votre projecteur multimédia, assurez-vous de visiter notre site Web à www.infocus.com, car les spécifications peuvent changer.

Accessoires

Les accessoires standard fournis avec votre projecteur sont listés dans la carte Démarrage rapide incluse. Vous pouvez trouver les accessoires optionnels sur notre site Web à www. infocus. com ou chez votre revendeur.

Enregistrement en ligne

Enregistrez votre projecteur sur notre site Web à www.infocus.com/register pour activer votre garantie et recevoir des mises à jour produit, des annonces et des incitations à l'enregistrement.

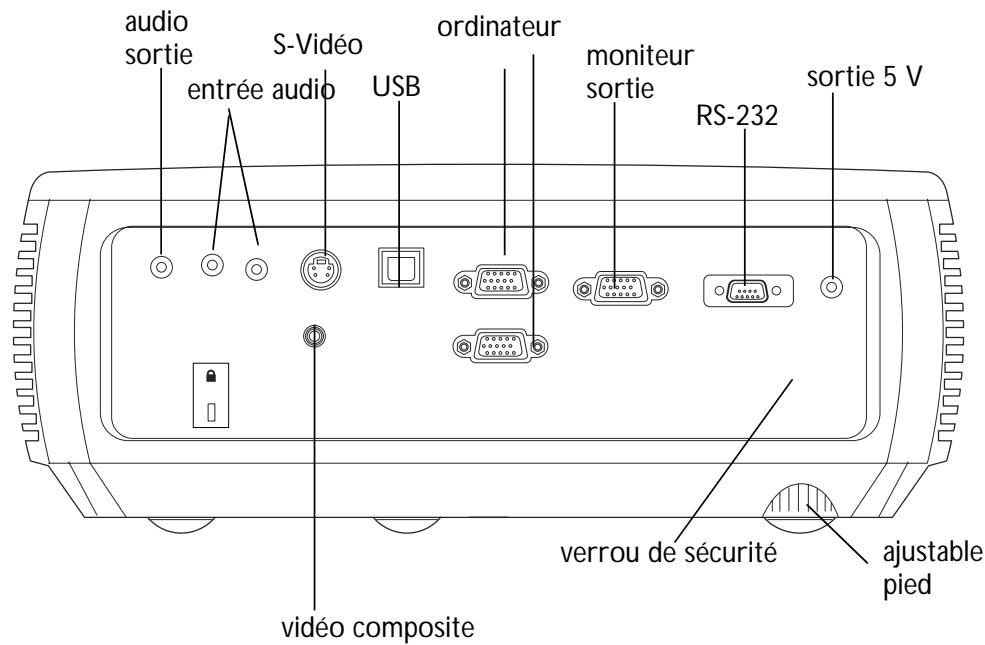

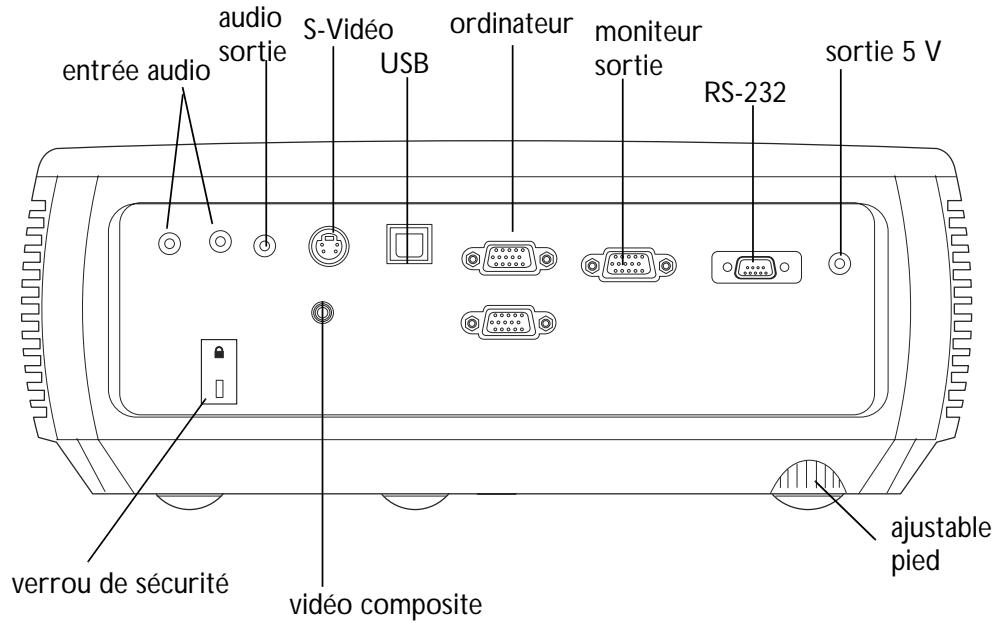

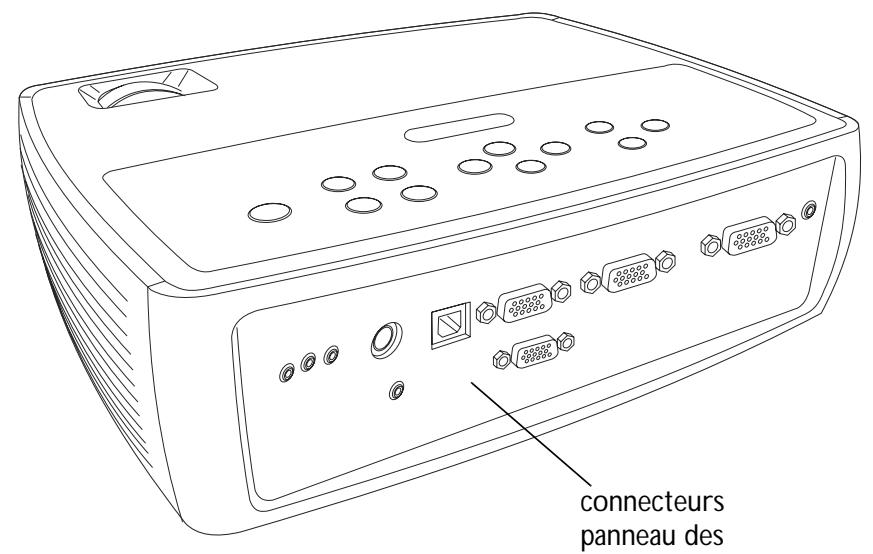

Panneau des connecteurs

Le projecteur fournit des options de connexions vidéo et informatiques, complétant:

VESA, ordinateur (2) S-Video - Vidéo composite - Des entrées audio séparées pour vidéo et ordinateur

Le projecteur fournit également les connecteurs suivants:

Sortie moniteur, pour fournir une image sur votre ordinateur de bureau ainsi que sur l’écran de projection. Sortie audio, pour fournir le son à des haut-parleurs externes. USB, pour fournir un contrôle par souris (utilisé seulement avec une télécommande optionnelle). Une sortie cc 5V (voir ci-dessous)

Il a également un connecteur RS-232 pour le contrôle série. Les specifications CLU (Command Line Interface) et les commandes sont sur notre site Web.

Sortie cc 5 v

Les déclencheurs à mini-prise 3,5mm fournissent une sortie c. c. 5 V, 2A. Elle fournit une sortie constante lorsque le projecteur est allumé. Elle est conçue pour fournir l'alimentation à un appareil sans fil InFocus LiteShow II, qui permet la projection sans fil. Vous pouvez trouver plus d'informations sur notre site Web à www.infocus.com ou chez votre revendeur.

Positionner le projecteur

Pour déterminer où positionner le projecteur, prenez en considération la taille et la forme de votre écran, l'emplacement de vos prises d'alimentation. Voici quelques recommandations générales:

• Positionnez le projecteur sur une surface plane à angle droit par rapport à l'écran. Le projecteur doit être au moins à 1,5 m (4,9 pieds) de l'écran de projection.
• Positionnez le projecteur à moins de 3 m (10 pieds) de votre source d'alimentation et à moins de 1,8 m (6 pieds) de votre appareil vidéo (à moins que vous n'achetiez des câbles d'extension). Pour assurer un accès approprié aux câbles, assurez-vous de ne pas placer le projecteur à moins de 15 cm (6 pouces) d'un mur ou autre objet.
• Si vous installez le projecteur au plafond, reportez-vous au guide d'installation fourni avec le kit de montage au plafond pour plus d'informations. Pour retourner l'image, voir « Plafond » à la page 31.

Il est recommandé d'utiliser un kit de montage au plafond/agréé par InFocus.

• Positionnez le projecteur à la distance souhaitée de l'écran. La distance de l'objectif du projecteur à l'écran, le réglage du zoom et le format vidéo déterminent la taille de l'image projetée.

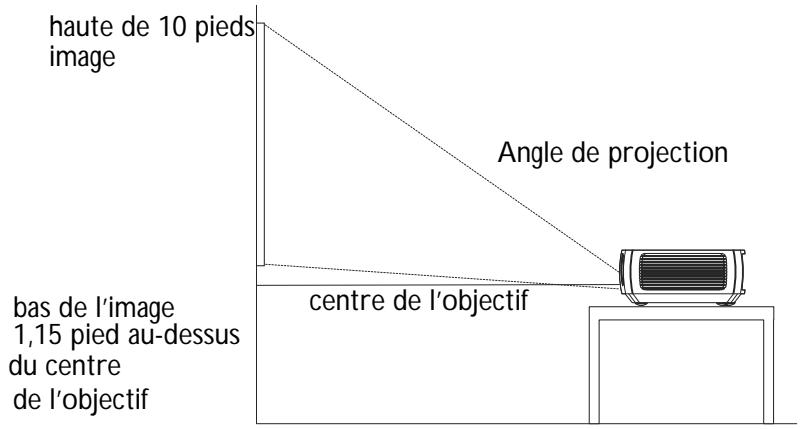

• L'image sort du projecteur à un angle donné. Ce décalage de l'image est de 115%. Cela signifie que si vous avez une image d'une hauteur de 10 pieds (3 m), le bas de l'image sera 1,15 pied (35 cm) au-dessus du centre de l'objectif.

Table 1: Plage de distance à l'écran pour une taille d'écran donnée

Taille de diagonale d'écran (pouces/m)	Distance à l'écran
	Distance maximale (pieds/m)	Distance minimale (pieds/m)
60/1,5	7,7/2,3	8,5/2,6
80/2	10,3/3,1	11,5/3,5
92/2,3	11,8/3,6	13,1/4,0
150/3,8	19,4/5,9	21,7/6,6

Guide des connecteurs du projecteur et de l'appareil

Les illustrations et la table suivantes devraient vous aider à tracer les connecteurs à utiliser et à obtenir la meilleure résolution possible de vos appareils d'entrée, tels que les ordinateurs, les magnétoscopes standard, les lecteurs de DVD (progressifs et entrelacés), les sources HDTV (formats HDTV 1080i et 720p), les décodeurs de TV

et de satellite, les caméscopes, les produits vidéo (progressifs et entrelacés) et les lecteurs de disque laser.

Appareil video	Compatibilité video	Si le connecteur de votre apparéil est	Connectez à adaptateur ou connecteur marqué sur le projecteur	Pour des instructions de configuration, voir	Commentaires
Émission TV standard (pas HDTV) via: cable, cable numérique, TV satellite, DVD, ou magnétoscope	Formats NTSC, PAL et SECAM	Vidéo composite ou S-Video	Vidéo 2 ou Video 1	Connexion video composite à la page 13. Connexion S-video à la page 13	Pas pour les sources progressives (c.-à-d. HDTV). Voir page 8.
Caméra video standard	Formats NTSC, PAL et SECAM	Vidéo composite ou S-Video	Vidéo 2 ou Video 1	Connexion video composite à la page 13. Connexion S-video à la page 13	Pas pour les sources progressives (c.-à-d. HDTV). Voir page 8.
Jeu video standard	Formats NTSC, PAL et SECAM	Vidéo composite ou S-Video	Vidéo 2 ou Video 1	Connexion video composite à la page 13. Connexion S-video à la page 13	Pas pour les sources progressives (c.-à-d. HDTV). Voir page 8.
Appareil video	Compatibilité video	Si le connecteur de votre apparéil est	Connectez à adaptateur ou connecteur marqué sur le projeteur	Pour des instructions de configuration, voir	Commentaires
HDTV (TV haute définition)	1080i, 720p	VGA	Ordinateur 1 ou Ordinateur 2	Connexion VESA à la page 13
	Composante 480i	Vidéo composante	Ordinateur 1 ou Ordinateur 2 via adaptateur optionnel VESA à composante	Connexion video composante à la page 13
DVD progressif	1080i, 720p	VGA	Ordinateur 1 ou Ordinateur 2	Connexion VESA à la page 13
	Composante 480p et 480i	Vidéo composante	Ordinateur 1 ou Ordinateur 2 via adaptateur optionnel VESA à composante	Connexion video composante à la page 13
Jeu video progressif	1080i, 720p	VGA	Ordinateur 1 ou Ordinateur 2	Connexion VESA à la page 13
	Composante 480p et 480i	Vidéo composante	Ordinateur 1 ou Ordinateur 2 via adaptateur optionel VESA à composante	Connexion video composante à la page 13

Connexions nécessaires à l'ordinateur

Connectez une extrémité du câble ordinateur fourni au connecteur Ordinateur 1 ou Ordinateur 2 sur le projecteur et l’autre extrémité au câble VESA sur votre ordinateur. Si vous utilisez un ordinateur de bureau, il sera nécessaire de déconnecter d’abord le câble du moniteur du port vidéo de l’ordinateur (vous pouvez connecter ce câble moniteur au connecteur Sortie moniteur sur le projecteur, voir ci-dessous)

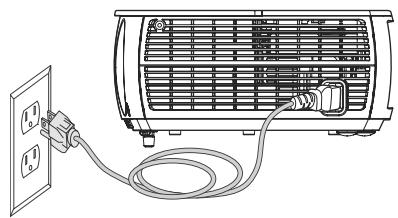

Connectez le cordon d'alimentation noir au connecteur Alimentation sur le côté du projecteur et à votre prise électrique. La diode d'alimentation sur le panneau des voyants d'état (page 14) devient orange.

REMARQUE : Utilisez toujours le cordon d'alimentation LIVRE avec le projecteur.

Connexions optionnelles à l'ordinateur

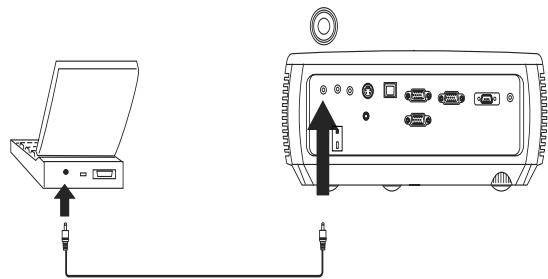

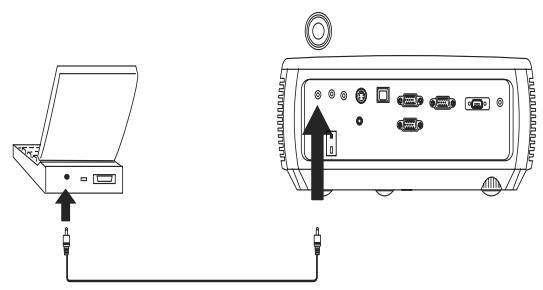

Pour avoir le son sur le projecteur, connectez un câble audio (câble optionnel, non inclus) à votre ordinateur et au connecteur Entrée audio ordinateur sur le projecteur. Un adaptateur peut également être nécessaire.

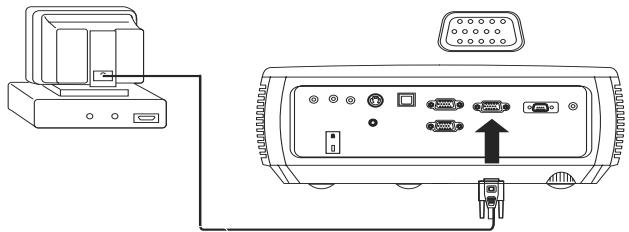

Si vous utilisez un ordinateur de bureau et si vous souhaitez voir l'image sur l'écran de votre ordinateur en même temps que sur l'écran de projection, connectez le câble moniteur de l'ordinateur au connecteur Sortie moniteur sur le projecteur.

REMARQUE: Le projecteur doit être branché pour l'utilisation de cette fonction.

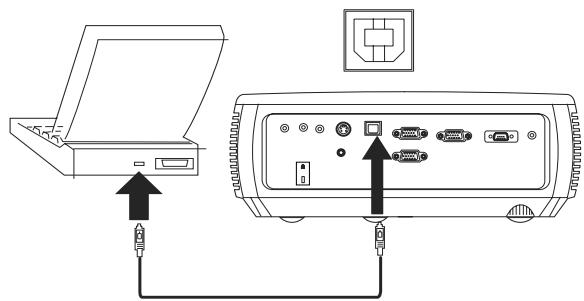

Pour faire avancer les diapositives d'une présentation PowerPoint en utilisant une télécommande optionnelle, branchez le câble USB dans le connecteur souris USB sur votre ordinateur et le connecteur USB sur le projecteur.

connecter le cable ordinateur

Connecter le cable audio

connecter le câble moniteur

connecter le câble USB

Connecter le cordon d'alimentation

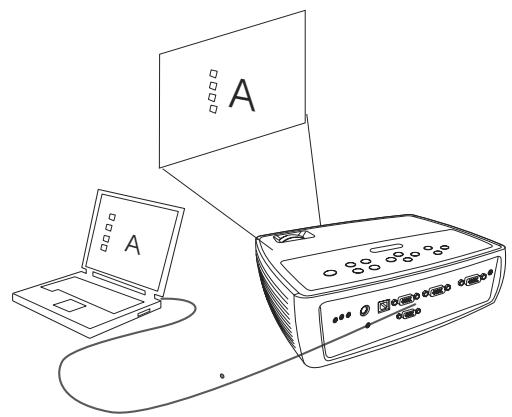

Afficher une image

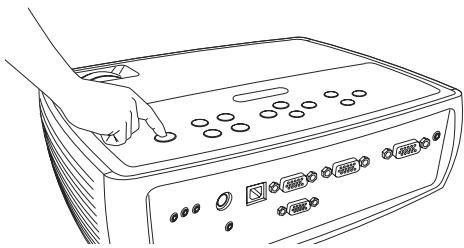

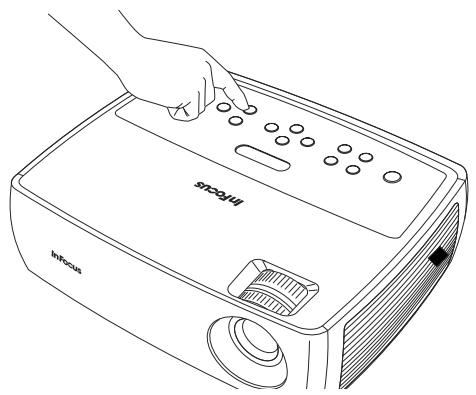

Appuyez sur le bouton Alimentation.

La diode d'alimentation sur le panneau des voyants d'état (page 14) clignote en vert et le ventilateur commence à tourner. Lorsque la lampe s'allume, l'écran de démarrage s'affiche et la diode d'alimentation est verte continue. Une minute peut être nécessaire pour que l'image atteigne sa complète luminosité.

Pas d'écran de démarrage ? Obtenez de l'aide à la page 14.

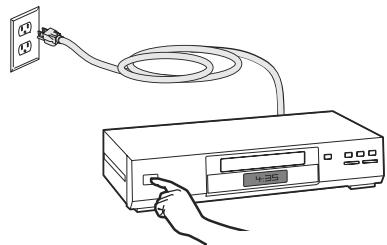

Allumez votre ordinateur ou l'appareil vidéo.

L'image devrait apparaitre sur l'écran de projection. Si ce n'est pas le cas, appuyez sur le bouton Source sur le clavier du projecteur ou la télécommande.

Si vous utilisez un ordinateur portable, assurez-vous que le port vidéo externe est actif.

De nombreux ordinateurs portables n’activent pas automatiquement leur port vidéo lorsqu’un projecteur est connecté. Habituellement, une combinaison de touches, telle que FN + F8 ou CRT/LCD, active et désactive l'affichage externe. Trouvez une touche de fonction marquée CRT/LCD ou une touche de fonction avec un symbole de moniteur. Appuyez simultanément sur FN et la touche de fonction. Consultez la documentation de votre ordinateur portable pour connaître sa touche de combinaison.

Pas d'image sur l'ordinateur portable ? Essayez d'appuyer sur le bouton Image auto sur le clavier. Obtenez de l'aide à la page 15.

appuyez sur le bouton Alimentation

allumez l'ordinateur ou l'appareil vidéo

active le port externe du portable

touche moniteur — ou touche LCD/CRT

touche FN

Ajuster l'image

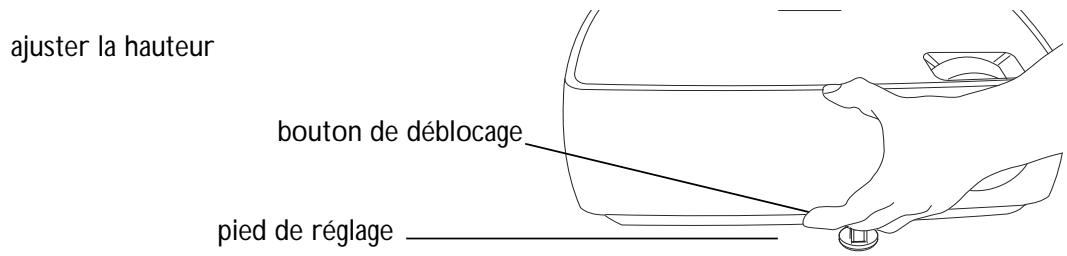

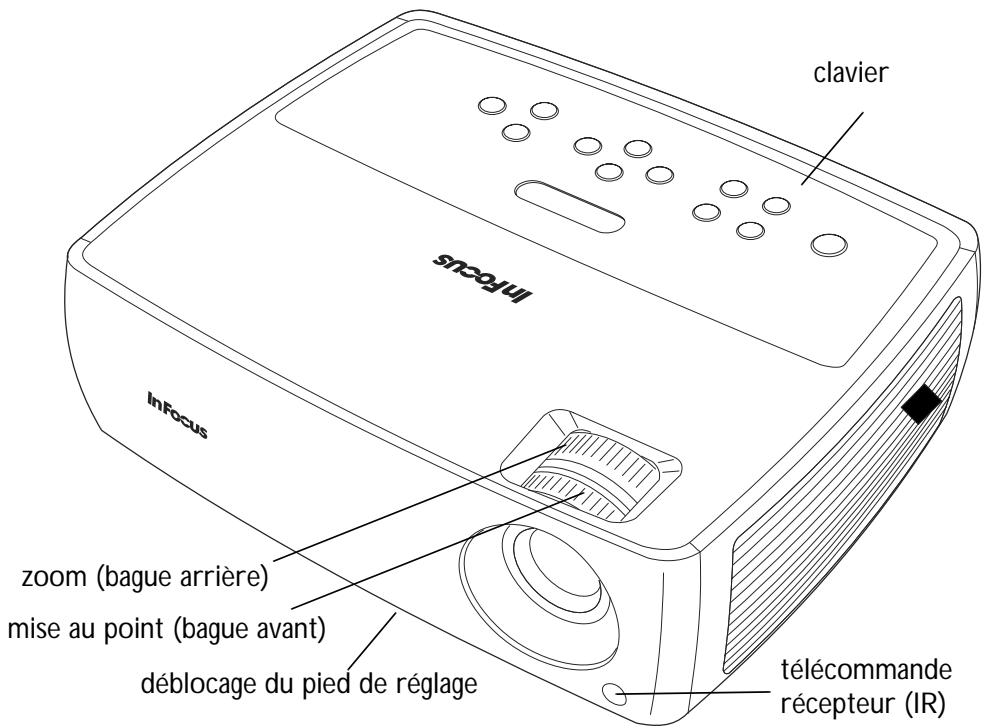

Si nécessaire, ajustez la hauteur du projecteur en appuyant le bouton de déblocage du pied de réglage pour sortir le pied.

Si nécessaire, faites pivoter le pied de réglage situé à l'arrière du projecteur.

Évitez de placer vos mains à proximité de la sortie d'air chaud sur le côté du projecteur.

Positionnez le projecteur à la distance souhaitée de l'écran à un angle de 90 degrés par rapport à l'écran.

Voir page 5 pour un tableau des tailles d'écran et des distances.

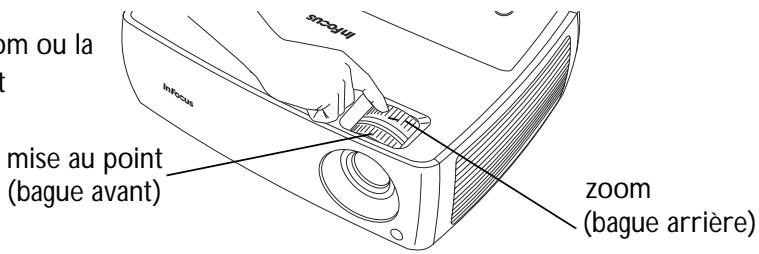

Ajustez le zoom ou la mise au point.

Si l'image n'est pas carrée, assurez-vous d'abord que le projecteur est perpendiculaire par rapport à l'écran. Si l'image est plus grande ou plus petite en haut ou en bas de l'écran, appuyez sur le bouton Trapèze en haut pour réduire la partie supérieure de l'image, et appuyez sur le bouton Trapèze en bas pour réduire la partie inférieure.

Si la partie gauche ou droite de l'écran est plus grande ou plus petite que l'autre, vous pouvez faire tourner le projecteur à gauche ou à droite pour rendre l'image carrée.

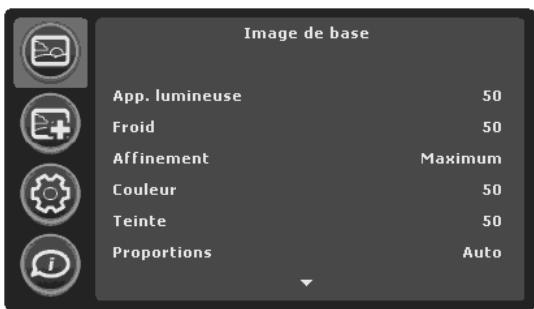

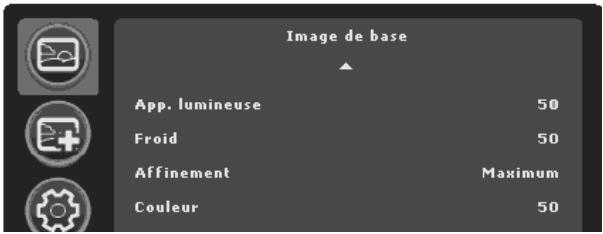

Ajustez Contraste et App. lumineuse dans le menu Image de base. Voir page 28 pour de l'aide sur les réglages des menus.

Pour Proportions, gardez à l'esprit que les lecteurs de DVD doivent être configurés en 16:9 pour afficher la meilleure qualité d'image. Pour plus d'informations concernant Proportions, voir page 12.

ajuster la distance

ajuster le zoom ou la mise au point

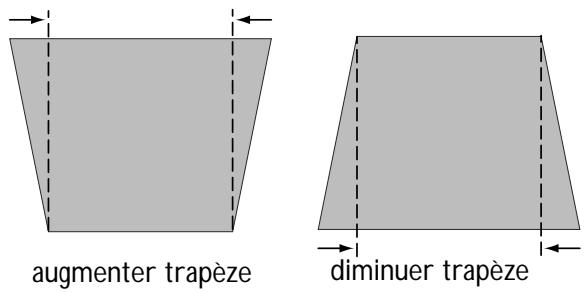

ajuster le trapèze

ajuster le menu Image de base

Connecter un appareil vidéo

Vous pourriez connecter des appareils vidéo tels que magnétoscopes, lecteurs de DVD, caméscopes, appareils photo numériques, consoles de jeux, récepteurs HDTV et tuners TV au projecteur. Vous pourriez connecter l'audio directement au projecteur pour obtenir le son du haut-parleur intégré ou vous pourriez ne pas utiliser le système audio du projecteur et connecter l'audio directement de votre source à un système stéréo ou home video.

Vous pourriez connecter le projecteur à la plupart des appareils vidéo qui peuvent être en vente. Vous ne pouvez pas connecter directement le câble coaxial qui entre dans votre maison depuis une société de câble ou satellite, le signal doit d’abord passer par un tuner. Des exemples de tuners sont les décodeurs de câble numériques, les magnétoscopes, les enregistreurs vidéo numériques et les décodeurs TV satellite. Essentiellement, tout appareil qui peut changer les chaînes est considéré comme un tuner.

Avant de connecter votre projecteur, vous devez décider quelles proportions vous souhaitez utiliser. Le réglage Proportions du projecteur est accessible via le bouton Redimensionner sur la télécommande ou via le menu Image de base du projecteur. Voir page 28 pour plus d'informations.

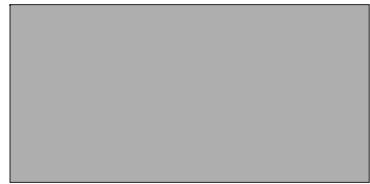

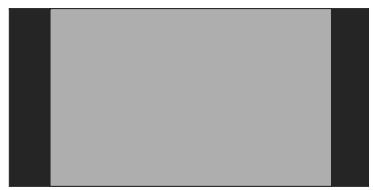

Que sont les proportions ?

Les proportions sont le rapport entre la largeur et la hauteur de l'image. Les écrans de TV sont habituellement en 4:3, ce qui est la valeur par défaut de ce projecteur. Les HDTV et la plupart des DVD sont en 16:9. Si vous projetez sur un écran, la taille/forme de l'écran peut déterminer les proportions à utiliser. Si vous projetez sur un mur blanc, vous n'avez de restriction de taille de l'écran. Ce que vous prévoyez de projeter vous aidera également à choisir entre 4:3 et 16:9. La plupart des émissions de télé sont en 4:3, et la plupart des films sont en 16:9.

Si vous avez un écran 16:9, alors sélectionnez des proportions de 16:9 pour les films anamorphiques ou la HDTV et Natif pour le contenu 4:3. Si vous avez un écran 4:3, sélectionnez tout de même 16:9 pour les films anamorphiques ou la HDTV, mais vous avez également l'option de désirir 4:3 (pour replir l'écran) ou Natif (pour un mappage direct des pixels) pour le contenu 4:3. Gardez à l'esprit que les films anamorphiques n'apparaissent correctement que si le lecteur de DVD est réglé pour la sortie sur un téléviseur 16:9.

Écran 4:3

Ecran 16:9

Ne pas utiliser

4:3 mode

16:9 mode

Mode natif (NTSC)

Connexions de l'appareil vidéo

Aucun câble vidéo n'est fourni avec le projecteur. Vous pouvez commander les câbles auprès de InFocus ou les vôtres.

Connexion vidéo composite

Branchez le connecteur jaune du cable video composite dans le connecteur de sortie video de l'appareil video. Branchez l'autre connecteur jaune dans le connecteur Video 2 jaune sur le projecteur.

Branchez le connecteur blanc d'un câble en Y audio mini-prise dans le connecteur audio gauche de l'appareil vidéo et branchez le connecteur rouge dans le connecteur audio droit de l'appareil vidéo. Branchez l'autre extrémité du câble dans le connecteur entrée audio vidéo sur le projecteur.

Gardez à l'esprit que la sortie vidéo des connexions composites n'est pas d'aussi bonne qualité que la S-vidéo.

Connexion s-vidéo

Si vous appareil video utilise un connecteur S-vidéo rond à quatre broches, branchez un

câble S-vidéo dans le connecteur S-vidéo sur votre appareil vidéo dans le connecteur Video 1 sur le projecteur. Utilisez le câble audio comme décrit ci-dessus.

Gardez à l'esprit que la S-vidéo offre une sortie vidéo de toute valeur qualité que la vidéo composite.

Connexion VESA

Si votre appareil vidéo a une sortie VGA à 15 broches, branchez une extrémité du câble ordinateur fourni dans le connecteur VGA de votre source vidéo. Ce connecteur peut être marqué « Vers moniteur » sur la source vidéo. Branchez câble ordinateur dans le connecteur Ordinateur 1 ou Ordinateur 2 sur le projecteur.

Connexion vidéo composante

Si votre appareil vidéo a des connecteurs vidéo composante, un adaptateur composante à VESA peut être utilisé. Branchez le câble composante dans l'appareil vidéo. Branchez l'autre extrémité du câble composante dans l'adaptateur et branchez l'adaptateur dans le connecteur Ordinateur 1 ou Ordinateur 2. La vidéo composante offre la sortie de vidéo avec la meilleure qualité.

Arrêté le projecteur

Le projecteur affiche automatiquement un écran noir lorsqu'aucune source active n'est détectée pendant 30 minutes. Cet écran noir aide à prolonger la vie du projecteur. L'image revient lorsqu'une source active est détectée ou un bouton de la télécommande ou du clavier est appuyé.

Tps enr. écran

Vous pouvez faire apparaître l'écran noir après un nombre prédéfini de minutes en activant la fonction Tps enr. Écran du menu Config. Voir page 30.

Désactivation automatique

Le projecteur a une fonction Désact. auto qui est automatiquement la lampe après qu'aucune source active n'est détectée et aucune interaction de l'utilisateur n'est effectuée pendant 30 minutes. Par défaut, cette fonction est désactivée. Vous pouvez changer la durée, voir page 30.

Éteindre le projecteur

Pour éteindre le projecteur, appuyez sur le bouton Alimentation sur la télécommande ou le clavier. La lampe s'éteint et la diode clignote en orange pendant 1 minute pendant que les ventilateurs continuent à tourner pour refroidir la lampe. Lorsque la lampe est refroidie, la diode devient orange et les ventilateurs s’arrêtent. Débranchez le câble d'alimentation pour éteindre complètement le projecteur.

Dépannage de votre configuration

Si l'image apparait correctement à l'écran, ignorez ceci et passez à la section suivante. Si ce n'est pas le cas, vérifiez la configuration.

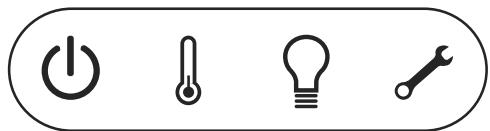

Le panneau des voyants d'état en haut du projecteur indique l'état du projecteur et peut vous aider au dépannage.

Table 2: Comportement et signification des diodes voyants d'état

Icônes du panneau des voyants d' état	Signification
Alimentation, orange continue	Le projecteur est branché.
Alimentation, verte clignotante	Le bouton d'alimentation a été appuyé et le logiciel s'initialise.
Alimentation, verte continue	Le projecteur est allumé et initialisé.
Alimentation, orange clignotante	Le bouton d'alimentation a été appuyé pour éteindre le projecteur et les ventilateurs tournent pour refroidir le projecteur.
Thermomètre	Le projecteur est trop chaud. Assurez-vous que les bouches de ventilations ne sont pas bloquées (voir page 20). Éteignez le projecteur et attendez une minute, puis rallumez le projecteur. Contactez le support technique si le problème persiste.
Lampe	Éteignez le projecteur et attendez une minute, puis rallumez le projecteur. Si la diode de la lampe s'allume à nouveau, remplacez la lampe et réinitialisez le minuteur de la lampe.
Clé/Service	Éteignez le projecteur et attendez une minute, puis rallumez le projecteur. Si la diode de service s'allume à nouveau, le service est nécessaire. Visitez www.infocus.com/service pour contacter le service.

Problème	Solution	Résultat
pas d'écran de démarrage	branchez le cordon d'alimentation dans le projecteur appuyez le bouton alimentation	image correcte
seul l'écran de démarrage apparait	appuyez le bouton Source activez le port externe du portable redémarrez l'ordinateur portable	image de l'ordinateur projetée

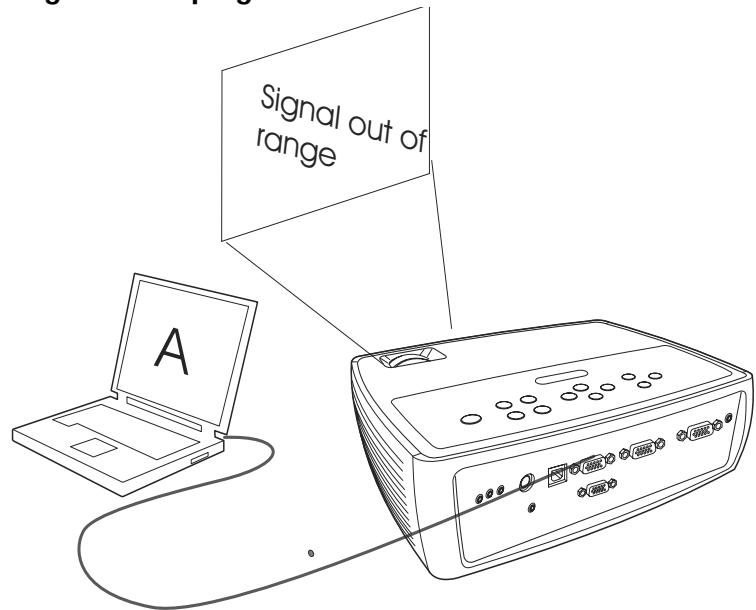

pas d'image de l'ordinateur, seulement les mots « Signal hors plage »

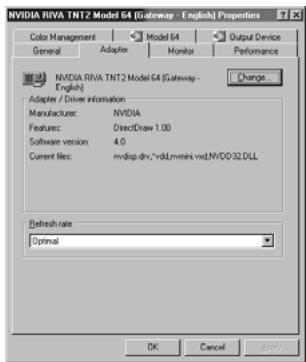

Appuyez le bouton Image auto sur le clavier. Ajustez le taux de rafraîchissement de l'ordinateur dans Panneau de configuration > Affichage > Paramètres > Avancé > Adaptateur (l'emplacement varie selon le système d'exploitation).

Il peut également être nécessaire de définir une résolution différente sur votre ordinateur, comme indiqué dans le problème suivant, « image floue ou partielle ».

image de l'ordinateur projetée

Seul l'arrière-plan de mon portable apparait, pas les icônes du Bureau

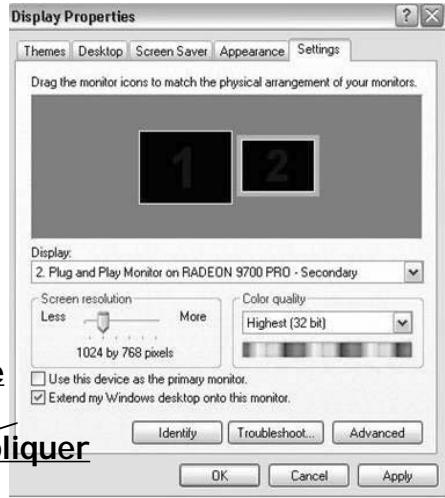

Désactivez « Étendre le Bureau Windows à ce moniteur » dans Panneau de configuration > Affichage > Paramètres > Affichage 2 (l'emplacement varie selon le système d'exploitation)

Arrière-plan et Bureau projetés

Décochez cette option, puis cliquez sur Appliquer

Problème	Solution	Résultat
image floue ou partielle	réglez la résolution de votre ordinateur à la résolution native du projecteur (Démarrer>Paramètres>Panneau de configuration>Affichage>onglet Paramètres)	image nette et complête
	Pour un portable, désactive le portable monitour ou activez le mode d'affichage double
image non centrée sur l'écran	déplacez le projecteur, réglez le zoom, réglez la hauteur	image correcte
	ajustez la position verticale ou horizontalale Image avancée menu
image non carrée	réglez le Keystone sur le clavier	image carrée
image pas nette	ajuster Affinement dans le menu Image de base	image correcte
image ne correspond pas à un écran 4:3 ou 16:9	changez les proportions à 4:3 ou 16:9 dans le menu Image de base>Proportions	image correcte
image returnée	déactivez Montage plafond dans le menu Config	image correcte
image inversée de gauche à droite	déactivez Project. arrêté dans le menu Config	image correcte
les couleurs projétées ne correspondant pas à la source	Ajustez la couleur, la teinte, la luminosité et le contraste dans le menu Image de base.	image correcte
COLOR	Config Letterbox Entrer PIN actuel Touche parso Info source Sect allumé Off Désact. ante Jamais Tps enr. dcran Jamais Alim. basc lampa Off Sons allim. Off	COLOR
La vente intégrée à ma presentation PowerPoint n'est pas lue à l'écran	éteignez l'affichage LCD interne de votre portable	La vente intégrée est lue correctement
la lampe ne s'allume pas, la diode Température est allumée	assurez-vous que les bouches de ventilations ne sont pas bloquées, éteignez le projecteur et laissez le refroidir une minute	la lampe s'allume
le message « Rempl. lampe. » apparait au démarragela lampe ne s'allume pas, la diode Lampe est allumée	la lampe doit être replacée (voir page 34)	la lampe s'allume
diode Lampe	lamp door remplacez la lampe	Startup Screen

Si vous avez besoin d'assistance, visitez notre site Web à www.infocus.com/service ou appelez-nous. Vérifiez notre section pratique pour des informations complémentaires sur l'utilisation de ce projecteur pour des applications de home cinema ou de jeu. Voir la carte Démarrage Rapide pour les informations de contact du support.

Ce produit est couvert par une garantie limitée. Une garantie complémentaire peut être achetée auprès de votre revendeur. Lors de l'envoi du projecteur pour réparation, il est recommandé d'expédier l'unité dans ses matériaux d'emballage d'origine ou de demander à une société d'emballage professionnelle d'emballer l'unité. Veuillez assurer votre expédition à sa pleine valeur.

Utiliser la télécommande

La télécommande utilise deux (2) piles AA/LR06 fournies. Elles sont facilement installées en retirant le couvercle de l'arrière de la télécommande, en alignant les extrémités + et - des piles, en les faisant glisser en place, puis en remettant le couvercle en place.

Attention : Lors du remplacement des piles, il faut savoir qu'utiliser des piles autres que le type fourni avec le projecteur peut poser des risques d'endommager gravement la télécommande. Lors de la mise au rebut des piles, assurez-vous de le faire d'une manière environnementalement appropriée.

Pour utiliser, pointez la télécommande vers l'avant du projecteur (pas vers l'ordinateur). La plage d'utilisation optimale est d'environ 4,5m (15 pieds).

Appuyez sur le bouton Alimentation de la télécommande pour allumer et éteindre le projecteur (voir page 14 pour des infos d'arrêt).

Appuyez sur le bouton Menu de la télécommande pour ouvrir le système de menus du projecteur. Utilisez les boutons fléchés pour naviguer, et le bouton Sélection pour sélectionner les fonctions et ajuster les valeurs dans les menus. Voir page 27 pour plus d'infos sur les menus.

La télécommande a également un bouton Source pour changer entre les sources.

La télécommande a également :

• Boutons Volume pour régler le son.
• Bouton Custom qui peut être affecté à une fonction spéciale, comme Écran vide ou Figer (voir page 30).
• Bouton Source pour changer entre les sources. Bouton Blank pour vider l'écran.
• Bouton Présets pour sélectionner les paramètres enregistrés (voir page 28).
• Bouton Mute pour désactiver le son.
• Bouton Auto Image pour resynchroniser le projecteur avec la source. Bouton Resize pour changer de proportions (voir page 28).

Dépannage de la télécommande

Assurez-vous que les piles sont installées dans le bon sens et ne sont pas usées. Assurez-vous que vous pointez la télécommande au projecteur ou à l'écran et non pas à l'ordinateur, et que vous êtes dans la distance d'utilisation de la

télécommande de 4,5m (15 pieds). Pour les meilleurs résultats, pointez la télécommande vers le projecteur.

Utiliser le haut-parleur du projecteur

Pour utiliser le haut-parleur du projecteur, connectez votre source au connecteur entrée audio ordinateur ou vidéo.

Pour régler le volume, appuyez sur les boutons Volume sur le clavier ou la télécommande.

Dépannage audio

Si vous n'entendez pas le son, vérifiez ce qui suit :

Assurez-vous que le câble audio est connecté au connecteur entrée audio approprié, ordinateur ou vidéo. Assurez-vous que le volume est réglé assez fort. Appuyez le bouton Volume sur le clavier ou la télécommande. Assurez-vous que la source correcte est active. Assurez-vous que vous êtes connecté à un connecteur « sortie audio » sur la source et non pas un connecteur « entrée de ligne » ou « microphone ». - Ajustez la source audio. Si vous lisez une vidéo, assurez-vous que la lecture n'est pas en pause.

Connecteur des haut-parleurs externes

Le projecteur peut être relié à des haut-parleurs externes amplifiés en connectant un câble audio stéréo 3,5mm depuis le connecteur Audio Out sur le projecteur aux haut-parleurs amplifiés. Vous pouvez également ne pas passer par le système audio du projecteur et connecter l'audio directement de votre source à un système stéréo ou home cinéma.

connecter le câble audio

régler le volume

volume

Utiliser les boutons du clavier

La plupart des boutons sont décrites en détail dans d'autres sections, mais voici un aperçu de leurs fonctions :

PowerDAllume ou éteint le projecteur (page 10).

Auto ImageDreinitialise le projecteur avec la source.

Presents-onneleldifferentparametresprdefinisdisponibles(pag28).

Keystone-ajuste la forme carrée de l'image (page 11).

Menu- ouvre les menus à l'écran (page 27).

Select- confirme les choix faits dans les menus (page 27).

Flèches haut/bas - pour naviguer et ajuster les paramètres dans les menus (page 27).

Volume — règle le son (page 23).

navigation dans les menus boutons

Optimiser les images de l'ordinateur

Après la connexion correcte de votre ordinateur et l'apparition de l'image de l'ordinateur sur l'écran, vous pouvez optimiser l'image en utilisant les menus à l'écran. Pour des informations générales sur l'utilisation des menus, voir page 27.

• Ajustez Trapèze, Contraste et App. lumineuse dans le menu Image de base (page 28).
• Changez les Proportions. Choisissez l'option qui correspond le mieux à votre source d'entrée (page 28).
• Ajustez Temp. Couleur dans le menu Image avancée (page 28).
• Ajustez Phase, Suivi, Position horz., et Position vert. dans le menu Image avancée (page 29).
• Lorsque vous avez optimisé l'image pour une source en particulier, vous pouvez enregistrer les réglages en utilisant les prédéfinis. Cela vous permet de rappeler rapidement ces réglages plus tard (page 28).

Fonctions de présentation

Plusieurs fonctions sont fournies pour permettre des présentations plus faciles. Voici un aperçu, les détails sont fournis dans la section des menus.

• La touche Personnaliser permet d'affecter différentes fonctions au bouton. L'effet par défaut est Info source, qui affiche des informations sur le projecteur et la source actuelle. Voir page 30 pour des détails. L'option Écran démarrage permet de changer l'écran de démarrage par défaut en un écran vide ou écran par défaut (page 31).
• Deux options, Désact. auto et Tps enr. Écran, sont fournies pour arrêter automatiquement le projecteur après plusieurs minutes d'inactivité ou afficher un écran vide. Ceci aide à prolonger la vie de la lampe (page 30).

Optimiser les images vidéo

Après la connexion correcte de votre appareil vidéo et l'apparition de l'image sur l'écran, vous pouvez optimiser l'image en utilisant les menus à l'écran. Pour des informations générales sur l'utilisation des menus, voir page 27.

• Ajustez Trapèze, Contraste, App. Lumineuse, Couleur et Teinte dans le menu Image de base (page 28).
• Changez les Proportions. Choisissez l'option qui correspond le mieux à votre source d'entrée (page 28).
• Sélectionnez un réglage d'Affinement (page 28).
• Ajustez Temp. Couleur. Sélectionnez une chaleur listée (page 29).
• Activez Surbalayage pour supprimer le bruit sur les bords de l'image.

Personnaliser le projecteur

Vous pouvez personnaliser le projecteur pour votre configuration et besoins spécifiques. Voir page 30 à page 31 pour des détails sur ces fonctions.

Pour la projection arrêtée, Project. arrêté dans le menu Config. Pour la projection montée au plafond, Montage plafond dans le menu Config. - Spécifiez la source vérifiée d'abord par le projecteur pour la vidéo active pendant le démarrage. - Spécifiez la fonction de la touche Personneliser sur la télécommande. - Activez ou désactivez les messages affichés sur le projecteur. - Activez les fonctions d'économie d'énergie. - Spécifiez les couleurs d'écran vide et les logos de démarrage. - Spécifiez la langue affichée sur les menus. - Enregistrez les paramètres de la source active comme prédéfini.

Utiliser les menus

Pour ouvrir les menus, appuyez sur le bouton Menu sur le clavier ou la télécommande. (Les menus ferment automatiquement après 60 secondes si aucun bouton n'est appuyé.) Utilisez les boutons fléchés pour aller vers le haut ou le bas pour mettre en surbrillance le menu souhaité, puis appuyez sur le bouton Sélectionner.

Pour changer le réglage d'un menu, Sélectionnez-le, appuyez sur Select, puis utilisez les boutons haut et bas pour ajuster la valeur ou sélectionner une option ou activer ou désactiver la fonction. Appuyez sur Select pour confirmer vos modifications. Utilisez les flèches pour naviguer à un autre réglage. Lorsque vos ajustements sont terminés, appuyez sur Menu pour accéder à un menu différent. Appuyez sur le bouton Menu à tout moment pour naviguer au menu de niveau supérieur et pour finir fermer les menus.

Les menus sont groupés par utilisation :

Le menu Image de base fournit des ajustements communs des images. Le menu Image avancée fournit des ajustements plus complexes des images. Le menu Config fournit des ajustements de type installation qui ne sont pas changés souvent. Le menu État et service fournit des informations sur le projecteur et la source.

navigation au clavier boutons

Image de base menu

Image avancée menu

Menu Config

Menu État et service

Menu image de base

Pour ajuster les réglages suivants, sélectionnez le réglage, appuyez sur Select, puis utilisez les flèches haut et bas pour ajuster les valeurs, puis appuyez sur Select pour confirmer les modifications.

Luminosité : change l'intensité de l'image.

Contraste : contrôle le degré de différence entre les zones les plus sombres et les plus claires de l'image et change la quantité de noir et de blanc dans l'image.

Affinement : (sources vidéo seulement) change la clarté des bords d'une image vidéo. Sélectionnez un réglage d'affinement.

Couleur : ajuste une image vidéo de noir et blanc en couleurs pleinement saturées. Le réglage de couleur s'applique aux sources vidéo seulement.

Teinte : ajuste la balance de couleur rouge-verte dans l'image des images vidéo NTSC. Le réglage de teinte s'applique aux sources vidéo NTSC seulement.

Proportions : Les proportions sont le rapport entre la largeur et la hauteur de l'image. Les écrans de TV sont habituellement en 4:3. Les HDTV et la plupart des DVD sont en 16:9. La valeur par défaut est 4:3.

Sélectionnez Auto pour que le projecteur choisisse les proportions. Choisissez Natif pour voir l'entrée non modifiée sans redimensionnement par le projecteur. Sélectionnez 16:9 pour regarder des DVD améliorés en écran large.

Pour plus d'informations concernant Proportions, voir page 12.

Appliquer prédéf... : Les prédéfinis fournis optimisent le projecteur pour l'affichage des présentations informatiques et des images vidéo sous certaines conditions.

Il y a également des prédéfinis régés par l'utilisateur. Pour régler un prédéfini, ajustez l'image Enr. utiliser dans le menu Prédéfinis. Vous pouvez rappeler ces paramètres ultérieurement en sélectionnant le prédéfini utilisé.

Trapèze : ajustez l'image verticalement et rendez l'image plus carrée. Vous pouvez également ajuster le trapèze depuis le clavier.

Menu Image de base

Proportions

Menu image avancée

Couleur brillante : produit un spectre de couleur à l’écran, augmente qui offre une saturation de couleur améliorée pour des images brillantes et vivantes. Choisissez App. normale pour la plupart des sources video et App. lumineuse pour la plupart des sources ordinateur.

Pic blanc : (sources vidéo seulement) augmente la luminosité des blancs qui sont proches de 100%.

Temp. Couleur : change l'intensité des couleurs. Sélectionnez une chaleur relative listée.

Surbrillance: supprime le bruit aléatoire de l'image vidéo.

Phase : ajuste la phase horizontale d'une source ordinateur.

Seul sync : (signaux progressifs seulement) Si un appareil matériel, tel qu'un lecteur de DVD, ne synchronise pas correctement avec le projecteur, sélectionnez cette option pour l'aider à synchroniser lorsqu'il est connecté au projecteur.

Total de points : ajuste le balayage vertical d'une source ordinateur.

Espace de couleur : Cette option s'applique aux sources ordinateur et video composante. Il permet de selectionner un espace de couleur qui a eté spécifique régle pour le signal d'entrée. Lorsqu'Auto est selectionné, le projecteur détermine automatiquement le standard. Pour désir un réglage différent, désactivez Auto, puis choisissez RVB pour les sources ordinateur, choisissez REC709 ou REC601 pour les sources video composante.

Gamma : sélectionnez la valeur de gamma appropriée parmi Video, Film, Lumineux et CRT.

Position horizontale/verticale : ajuste la position d'une source ordinateur.

Menu Image avancée

Menu config

Lettrebox : permet de sélectionner une langue pour l'affichage à l'écran.

Touches Perso : permet d'affecter une fonction différente au bouton Personnaliser, pour pouvoir utiliser facilement et rapidement l'effet. Mettez un effet en surbrillance et appuyez sur Sélectionner pour en désirer un différent.

• Écran vide : affiche un écran vide. Muet : désactive tous les sons. Proportions : bascule entre 4:3, 16:9 et Natif (voir page 12 et page 28). Source : change entre les sources disponibles.
• Image auto: réinitialise le projecteur avec la source (page 24). Figeecran: effectue une pause de l'image projetée.
• Info source : l'effet par défaut. Il ouvre une fenêtre avec les informations du projecteur et de la source.
• Info projecteur : ouvre une fenêtre avec les informations du projecteur.
• Surdébrayage: supprime le bruit autour de l'image.
• Sous-titrage : passer d'une des options de sous-titrage à une autre.

Sect. allumé : Quand cette fonction est activée, le projecteur s'allume automatiquement lorsque l'alimentation électrique est appliquée. Cela permet le contrôle des projecteurs montés au plafond avec un interrupteur d'alimentation mural.

Désact. auto : éteint automatiquement le projecteur après qu'aucun signal n'est détecté après un nombre prédéfini de minutes. Si un signal actif est reçu avant que le projecteur ne s'éteigne, l'image est affichée.

Tps enr. écran : vide automatiquement l'écran avec une couleur noire après qu'aucun signal n'est détecté après un nombre prédéfini de minutes. L'image revient lorsqu'une source active est détectée ou un bouton de la télécommande ou du clavier est appuyé.

Alim. basse lampe : bascule entre activé et désactivé. Activez-le pour réduire la lumière de la lampe. Cela réduit également la vitesse du ventilateur, rendant le projecteur moins bruyant.

Sons alim.: Contrôle si le projecteur émet un son lorsqu'il est allumé et éteint.

Source Auto: Quand cette fonction est activée, le projecteur trouve automatiquement la source active, vérifier d'abord la Source aim. Quand cette fonction est désactivée, le projecteur va par défaut à la Source aim. Sélectionnée. Pour afficher une autre source, vous devez en Sélectionner manuellement un en appuyant le bouton Alimentation sur la télécommande ou le clavier.

Menu Config

Power-up Source détermine la source qui est vérifiée d'abord par le projecteur pour la vidéo active pendant le démarrage.

Standard video : lorsqu'il est réglé sur Auto, le projecteur essaie de trouver automatiquement le standard vidéo sur la base du signal en entrée reçu. (Les options de standard vidéo peuvent varier selon votre région du monde.) Si le projecteur ne peut pas détecter le standard correct, les couleurs peuvent ne pas sembler exactes ou l'image peut apparaître déformée. Si cela se produit, sélectionnez manuellement un standard vidéo en sélectionnant NTSC, PAL ou SECAM dans le menu Standard video.

Closed Captions : (sources NTSC S-video et composite seulement) active et désactive le sous-titrage (si vous source comprend du sous-titrage). Par défaut, lorsque vous désactivez le son du projecteur, le sous-titrage est affiché. Vous pouvez contrôler quel sous-titrage (si disponible) doit apparaître lors de la désactivation ou l'activation du son en désactivant ou activant le son, puis en choisissant ce menu et en sélectionnant CC1 (sous-titrage 1, le canal le plus commun), CC2 ou Désact.

Montage plafond : retourne l'image de haut en bas pour la projection montée au plafond.

Project. arrête : inverse l'image pour que vous puissiez projetez depuis derrière un écran translucide.

Éviter écran veille PC : évite que votre ordinateur n'entre en mode écran de veille. Le projecteur doit être connecté à l'ordinateur via un câble USB pour que cette fonction marche.

Écran démarrage : permet d'afficher un écran vide au lieu de l'écran par défaut au démarrage et lorsque aucune source n'est détectée.

Prise instantané : capture l'image actuelle et permet de l'utiliser comme image de l'écran de démarrage.

Couleur écran vide : détermine la couleur qui est affichée lorsque vous appuyez le bouton Vide sur la télécommande.

Style écran vide : sélectionnez Solide, Minuteur ou Modèles test. L'option Minuteur est utile pour les examens dans une classe ou les pauses pendant les réunions.

Aff. messages : affiche les messages d'état (tels que « Recherche ») dans le coin supérieur gauche de l'écran.

Décalf. menu : permet de changer la position des éléments affichés à l'écran.

Transparence menu : permet de changer la quantité de l'image pouvant être vue derrière le menu. Plus la valeur est grande, plus l'image derrière le menu est visible.

Contrôles Agrandir : permet de changer la fonction des boutons fléchés lorsque le menu n'est pas affiché. Par défaut, les boutons fléchés permettent de changer de diapositive en mode diaporama de PowerPoint. Pour que les boutons fléchés ajustent aussi les réglages de l'agrandissement, CHOISSEZ ContrôLES d'agrandissement pour activer les contrôles d'agrandissement. Maintenant, lorsque le menu n'est pas affiché, vous pouvez appuyer sur le bouton Sélection pour passer de l'un à l'autre de ces réglages d'agrandissement (Niveau d'agrandissement, Agrandir la position horizontale et Agrandir la position verticale), puis appuyez sur Sélection à nouveau pour désactiver les contrôles d'agrandissement et utiliser les boutons fléchés pour changer de diapositive.

Protéger PIN : La fonction de code PIN (personal identification number) permet de protéger votre projecteur par mot de passe. Lorsque vous avez activé la fonction du code PIN, vous devez entrer le code PIN avant de pouvoir projeter une image. Le code PIN par défaut sur ce projecteur est Menu-Flèche haut-Flèche bas-

Sélectionner-Source : Utilisez les boutons de navigation sur la télécommande ou le clavier pour entrer la série des 5 appuis de boutons. Quand les 5 boutons ont été appuyés correctement, appuyez le bouton Sélectionner sur la télécommande ou le clavier pour sélectionner OK. Si le message « Erreur PIN » apparait, vérifie le code et entrez-le à nouveau. Si vous avez appuyé sur une mauvaise touche, vous nevez appuyer sur les 5 touches et appuyer sur le bouton Sélectionner pour acceder au message « Erreur PIN » et entrer à nouveau le code.

Pour entrer le code PIN au démarrage du projecteur :

Allumez le projecteur. La boîte de dialogue « Entrer PIN » apparait après l'écran de démarrage. Entrez le code PIN. Utilisez les boutons de navigation sur la télécommande ou le clavier pour entrer la série des appuis de boutons. Voir la description ci-dessus pour des instructions.

Pour changer le code PIN.

Sélectionnez « Changer PIN... » dans le menu Config. Entrez le code PIN existant. Entrez le nouveau code PIN. Vous pouvez naviguer entre OK et Annuler en appuyant sur les boutons haut et bas sur le clavier. Sélectionnez OK ou Annuler en appuyant sur le bouton Sélectionner. Vérifiez le nouveau code PIN.

Si vous perdez ou oubliez votre code PIN personnelisé :

Appelez InFocus pour du support technique.

Taux baud port série : Sélectionnez le port série et le taux en baud.

Écho port série : Contrôle si le port série émet des caractères en écho.

Menu état et service

Info source : un affichage pour la lecture seule des réglages actuels de la source.

Info projecteur : un affichage pour la lecture seule des réglages actuels du projecteur.

Réinit. hors lampe : réinitialise le compteur des heures d'utilisation de la lampe dans le menu Info projecteur à zéro. Faites ceci après avoir changé la lampe.

Réinit. d'usine : restaure tous les paramètres aux valeurs par défaut.

code service : utilise uniquement par le personnel de service autorisé.

Menu État et service

Nettoyer l'objectif

1 Appliquez un nettoyant pour objectif d'appareil photo non abrasif sur un chiffon doux et sec.

• Évitez d'utiliser une quantité excessive du produit, et n'appliquez pas le produit directement sur l'objectif. Les nettoyants abrasifs, les solvants ou autres produits chimiques forts peuvent rayer l'objectif. 2 Frottez légèrement le chiffon de nettoyage sur l'objectif en un mouvement circulaire.

Utiliser le verrou de sécurité

Le projecteur a un verrou de sécurité à utiliser avec un système de verrou et câble pour ordinateur. Consultez les informations fournies avec le verrou pour des instructions sur son utilisation.

Remplacer la lampe de projection

Le compteur des heures d'utilisation de la lampe dans le menu Info projecteur compte le nombre d'heures d'utilisation de la lampe. Vingt heures avant l'expiration de la vie de la lampe, le message « Rempl. lampe » apparait sur l'écran au démarrage.

• REMARQUE : Vous pouvez commander de nouvelles lampes sur www.infocus.com (dans certaines régions) ou chez votre revendeur. Seules les lampes authentiques InFocus sont testées pour utilisation dans ce projecteur. InFocus n'est pas responsable de la performance, sécurité ou certification de toute autre lampe. L'utilisation d'autres lampes viole la garantie du projecteur et annule toutes les marques de sécurité sur ce projecteur.

1. Éteignez le projecteur et débranchez le cordon d'alimentation. 2. Attendez 60 minutes pour permettre au projecteur de refroidir pleinement. 3. Retirez la porte de la lampe en (a) desserrant la vis sur le côté de la porte de la lampe, (b) faisant glisser la porte vers l'avant et (c) soulevant la porte pour l'enlever (c).

Avertissement :

Pour éviter les brûlures, laissez le projecteur se refroidir pendant au moins 60 minutes avant de remplacer la lampe. - Seules les lampes authentiques InFocus sont testées avec ce projecteur. L'utilisation d'autres lampes peut causer une électrocution ou un incendie. - Débranchez le cordon d'alimentation avant de replacer la lampe. - Ne laissez pas tomber le module de la lampe. Le verre peut éclater et vous blesser. - Ne touchez pas le verre de l'écran de la lampe. Les marques de doigt peuvent diminuer la netteté de la projection.

retirez la porte de la lampe

• Faites extrêmement attention lors du retrait du module de la lampe. En cas, peu probable, d’un éclatement de la lampe, des petits fragments de verre peuvent être produits. Le module de la lampe est conçu pour contenir la plupart de ces fragments, mais faites attention lors de son retrait. Avant de replacer une lampe cassée, nettoyez le compartiment de la lampe et jetez l’équipement de nettoyage. Lavez vos mains après le remplacement de la lampe. En cas de remplacement de la lampe lorsque le projecteur est monté au plafond, portez des lunettes de protection.

La lampe contient du mercure. Gérez en accord avec les lois de mise au rebut locales. Voir www.lamprecycle.org.

Une protection de la lampe en plastique translucide couvre la base du module de la lampe. Pour retirer le module de la lampe, vous devez acceder aux 3 vis au-dessous de cette protection. Utilisez un tournevis pour percer les trous perforés dans la protection qui couvre les vis. Puis desserrez les deux vis captives sur un des cots du module. Ensuite, retirez la 3e vis sur l'autre cote du module. S'il n'y a pas de trou perforé au-dessus de la 3e vis, utilisez un tournevis à lame plate pour soulever la protection suffisamment pour acceder à la vis et la desserrer avec soin.

Soulevez avec soin le module de la lampe. Mettez la lampe au rebut d'une manière environnementale correcte.

5 Installez un nouveau module de la lampe et serrez la vis. 6 Replacez la porte de la lampe en la faisant glisser en place et en replaçant la vis. 7 Branchez le cordon d'alimentation et appuyez sur le bouton Alimentation pour rallumer le projecteur. 8 Pour réinitialiser le compteur des heures de la lampe, naviguez au menu État et Service et sélectionnez Réinit. Hrs Lampe. Voir page 32 pour des détails.

Desserrer trois vis
