AC 33 BLANC - Climatiseur ALPATEC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Climatiseur mobile
Caractéristiques techniques principales	Monobloc, refroidissement par air, technologie de condensation à air
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	70 x 45 x 35 cm
Poids	30 kg
Compatibilités	Convient pour des pièces jusqu'à 80 m²
Type de batterie	Non applicable
Tension	230 V
Puissance	3,3 kW
Fonctions principales	Refroidissement, déshumidification, ventilation
Entretien et nettoyage	Filtres à nettoyer régulièrement, réservoir d'eau à vider
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès du fabricant
Sécurité	Protection contre la surchauffe, interrupteur de sécurité
Informations générales utiles	Garantie de 2 ans, notice d'utilisation incluse

FOIRE AUX QUESTIONS - AC 33 BLANC ALPATEC

Comment installer l'ALPATEC AC 33 BLANC ?

Pour installer l'ALPATEC AC 33 BLANC, suivez les instructions fournies dans le manuel d'utilisateur. Assurez-vous que l'appareil est placé sur une surface plane et stable, et qu'il est branché sur une prise électrique adéquate.

Quel est le niveau sonore de l'ALPATEC AC 33 BLANC ?

L'ALPATEC AC 33 BLANC a un niveau sonore de 54 dB, ce qui le rend relativement silencieux pour un climatiseur de sa catégorie.

Comment nettoyer le filtre de l'ALPATEC AC 33 BLANC ?

Pour nettoyer le filtre, retirez-le de l'appareil, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place. Il est recommandé de nettoyer le filtre tous les mois.

Quelle est la capacité de refroidissement de l'ALPATEC AC 33 BLANC ?

L'ALPATEC AC 33 BLANC a une capacité de refroidissement de 3,3 kW, ce qui le rend adapté pour des pièces allant jusqu'à 100 m² selon l'isolation.

Que faire si l'ALPATEC AC 33 BLANC ne fonctionne pas ?

Vérifiez si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que le filtre n'est pas obstrué et que la télécommande fonctionne.

L'ALPATEC AC 33 BLANC consomme beaucoup d'énergie ?

L'ALPATEC AC 33 BLANC est classé A, ce qui signifie qu'il est économe en énergie. Sa consommation dépendra de l'utilisation et des réglages de température.

Comment régler la température sur l'ALPATEC AC 33 BLANC ?

Pour régler la température, utilisez la télécommande fournie. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température souhaitée.

Est-ce que l'ALPATEC AC 33 BLANC a un mode économique ?

Oui, l'ALPATEC AC 33 BLANC dispose d'un mode économique qui permet de réduire la consommation d'énergie tout en maintenant un confort thermique.

Quel type de réfrigérant utilise l'ALPATEC AC 33 BLANC ?

L'ALPATEC AC 33 BLANC utilise du réfrigérant R290, qui est un gaz naturel et respectueux de l'environnement.

L'ALPATEC AC 33 BLANC est-il adapté pour une utilisation en extérieur ?

Non, l'ALPATEC AC 33 BLANC est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à des conditions météorologiques extérieures.

MODE D'EMPLOI AC 33 BLANC ALPATEC

ALPATEC vous félicite d'avoir choisi ce produit et vous remercie de votre confiance. Pour votre confort et votre sécurité, cet article a été vérifié à toutes les étapes de sa fabrication et a passé avec succès tous nos tests de qualité. Nos produits sont conçus pour vous plaire tant par leur design que par leur capacité d'utilisation et dans l'objectif constant de vous apporter une satisfaction complète.

Consignes de sécurité

Lorsque vous utilisez des appareils électriques, des précautions de base sont à prendre.

LIRE attentivement CETTE NOTICE avant la première utilisation de l'appareil

Lors du montage et à chaque opération d'entretien, il faut observer les précautions citées dans ce manuel ainsi qu'adopter toutes les précautions suggérées par le bon sens commun et par les Normes de Sécurité en vigueur sur le lieu de l'installation.

• Veiller à installer cet appareil en respectant les règles nationales d'installation électrique. Vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation. Toujours connecter l'appareil à la terre.
• Installer le climatiseur sur une surface plane et sèche dans un endroit spacieux, sans obstacles. Laisser un minimum de 50 cm entre le climatiseur et le mur.
• Toujours mettre le climatiseur en position verticale, afin de maintenir le compresseur dans de bonnes conditions.
• Ne pas laisser cet appareil dans une pièce avec des enfants ou des personnes handicapées sans surveillance.
• Ne pas utiliser cet appareil à l'extérieur, dans un environnement humide, près d'une baignoire, d'une douche ou d'une piscine.
• Ne pas immerger cet appareil ou le cordon d'alimentation.
• Cet appareil est livré avec un câble d'alimentation monté. Ne pas utiliser d'autres connections électriques que celles livrées et recommandées par le fabricant. Ceci peut être dangereux et risque d'endommager l'appareil.
• Ne pas utiliser cet appareil si le câble électrique est endommagé ou si une panne a été détectée.
• Cet appareil est destiné à un usage domestique, selon les instructions du manuel.
• Ne jamais débrancher ou déplacer l'appareil en tirant sur le cordon d'alimentation.
• Débrancher l'appareil avant de le nettoyer ou d'effectuer le remplacement d'un élément.
• Ne jamais utiliser l'appareil sans son filtre.
• Eviter toute proximité avec des appareils tels que postes de télévision, radios afin d'éviter des interférences magnétiques.
• Ne pas placer l'appareil près d'une source de chaleur ou dans une pièce où l'air peut contenir du gaz, de l'huile, du soufre...
• Ne pas utiliser l'appareil s'il n'est pas entièrement assemblé et veiller en particulier à ce que sa grille de protection soit correctement fixée, et sa gaine d'évacuation correctement installée.
• Ne pas introduire d'objets dans la grille.
• Ne pas placer d'objet sur l'appareil. Ne pas obstruer les arrivées et sorties d'air.
• Ne jamais réparer l'appareil vous-même. Vous perdriez le bénéfice de la garantie. Comme tout appareil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d'alimentation représente un réel danger et il est nécessaire de contacter un réparateur/agréé.

Conserver soigneusement ce mode d'emploi.

• Le fabricant décline toute responsabilité en cas de dommages aux personnes ou aux biens suite au non-respect des normes contenues dans cette notice.
• Après avoir retiré l'emballage, s'assurer que l'appareil est en parfait état.
• Les appareils peuvent subir des mises à jour et par conséquent partager des éléments différents de ceux qui sont représentés sans que cela constitue pour autant un préjudice pour les textes contenus dans ce manuel.

Specifications techniques

	Unités	AC 25	AC 30	AC 33
Puisance maxi	Btu	10000	12000	13000
Puisance nominale	W	2500	3000	3300
Puisance absorbée	W	830	1000	1100
Consommation annuelle moyenne	kWh	415	500	550
EER / classe		3,01 / A	3 / A	3 / A
Débit d'air	\( m^3/h \)	400	400	400
Capacité de déshumidification	l/j	24	28,8	28,8
Niveau sonore	dB(A)	38	38	38
Longueur max de la gaine	m	1,5	1,5	1,5
Diamètre de la gaine	mm	120	120	120
Dimensions	mm	460 x 760 x 395	460 x 760 x 395	460 x 760 x 395
Poids	kg	29	29	30
Idéal pour une piece jusqu'à	\( m^2 \)	22	27	30
Gaz		R 407 C	R 410 A	R 410 A
Quantité	kg	0,440	0,480	0,480

Températures de fonctionnement : 16 à 35°C int. et 16 à 43°C ext.

Contient du gaz à effet de serre relevant du protocole de KYOTO. Hermétiquement fermé.

Schemas electriques

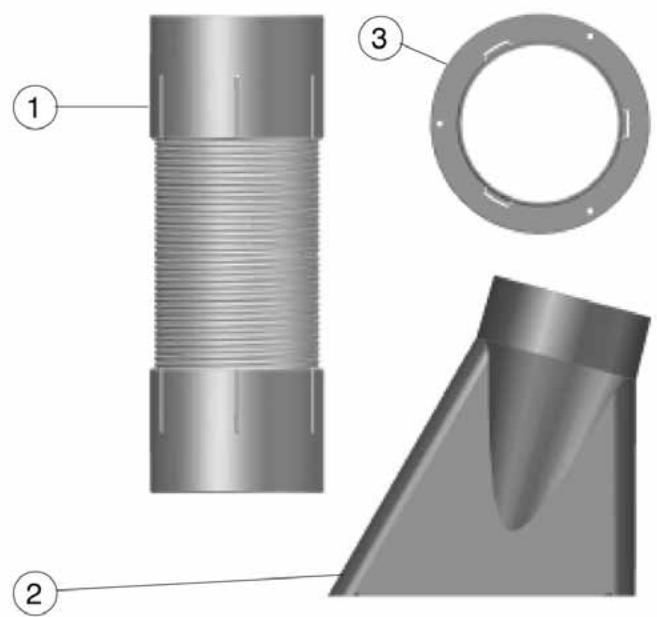

1. Tube flexible de 1,5m
2. Extrémité pour fenêtre
3. Collerette pour installation murale

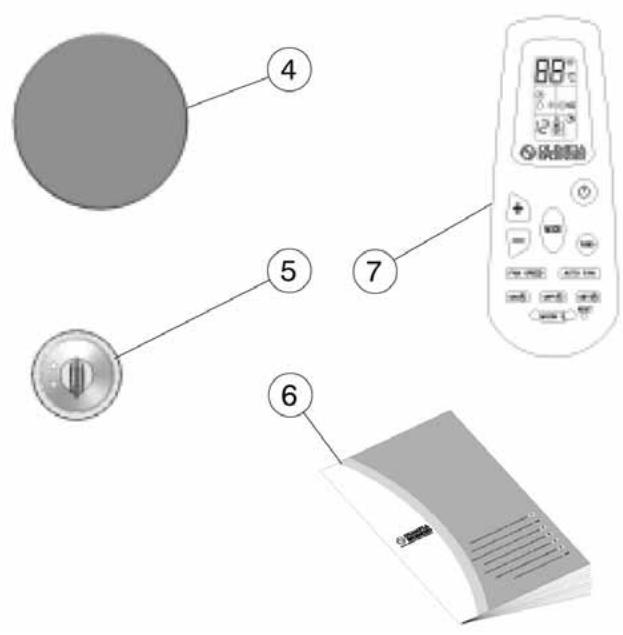

4. Capuchon
5. Ventouse
6. Manuel d'utilisation
7. Télecommande

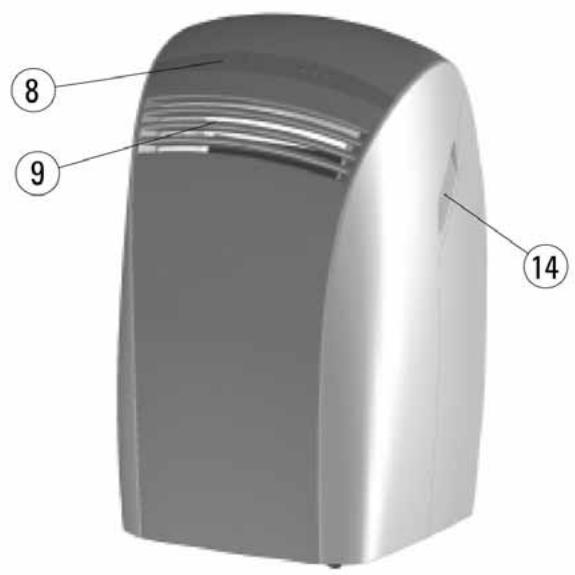

8. Panneau de commandes

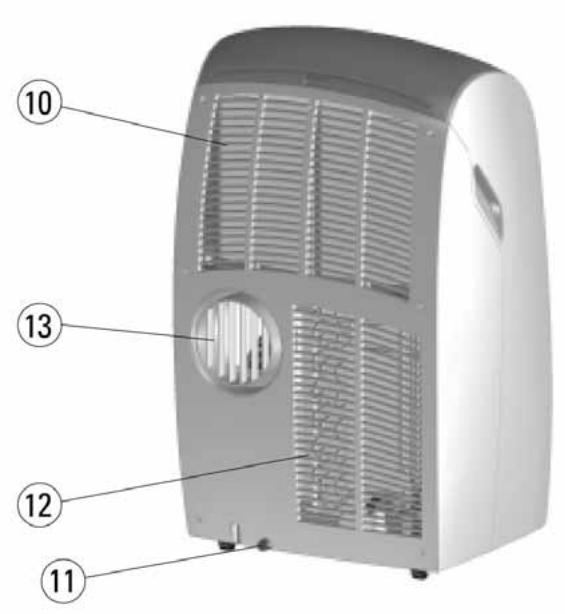

9. Sortie d'air 10. Entrée d'air et filtré 11. Bouchon de vidange 12. Entrée d'air 13. Sortie d'air 14. Poignées

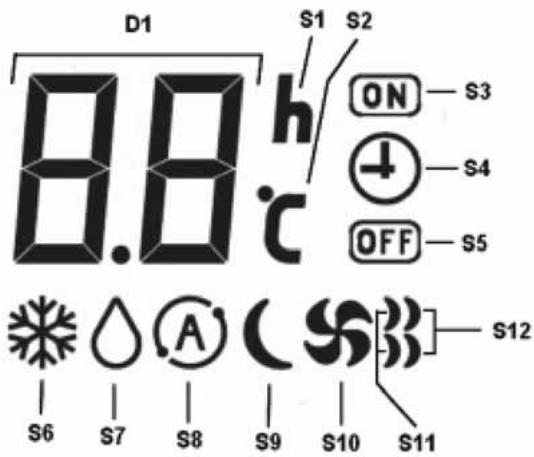

D1 = température sélectionnée / minuterie S1 = symbole h S2 = symbole température S3 = département programme S4 = symbole du minuteur S5 = arrêt programme S6 = symbole mode climatisation S7 = symbole mode déshumidification S8 = symbole mode automatique S9 = symbole mode nuit S10 = symbole mode ventilation et ventilation lente S11 = symbole ventilation moyenne S12 = symbole ventilation rapide

Tableeau de BORD

SW1 = mise en marche / mise en veille

SW2 = sélection du mode

SW3 = sélection de la vitesse de ventilation

SW4 = augmente la température ou la durée de fonctionnement sélectionnés

SW5 = diminue la température ou la durée de fonctionnement sélectionnés

La portée de la télécommande varie de 5 à 8 mètres en fonction de l'angle de visée.

La télécommande de votre appareil fonctionne avec 2 piles AAA.

Pour permettre en place les piles, ouvrez le couvercle à l'arrière de la télécommande en le faisant glisser vers l'extérieur, insérez les piles dans le compartiment et refermez le couvercle.

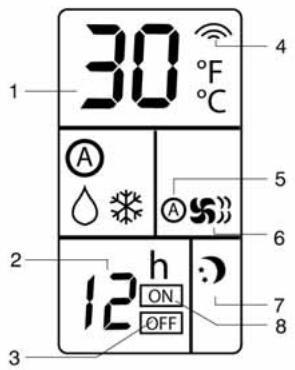

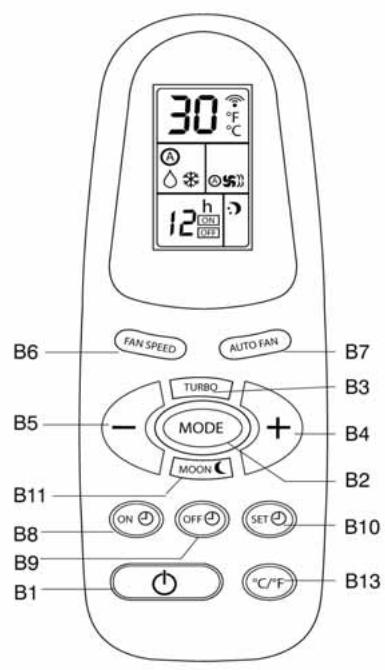

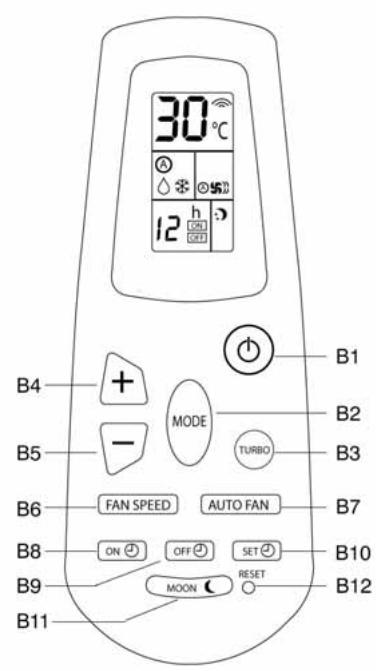

B1 = mise en marche / mise en veille B2 = sélection du mode B3 = sélection du mode TURBO B4 = augmente la température B5 = diminue la température B6 = sélection de la vitesse de ventilation B7 = sélection du mode ventilation automatique B8 = réglage pour départ différé B9 = réglage pour arrêt différé B10 = sélection / annulation minuterie B11 = sélection mode NUIT

B12 = remise à 0 de la télécommande B13 = affichage température en °F ou °C 1 = affichage de la température 2 = décompte minuterie 3 = arrêt différé 4 = émission 5 = ventilation automatique 6 = vitesse de ventilation 7 = mode nuit 8 = départ différé

• Attention au sens d'insertion des piles.
• Ne pas mélanger de piles neuves avec des piles usagées.
• Si vous n'utilisez pas votre télécommande pendant une longue période, stérilez les piles.
• En fin de vie de votre appareil et avant de le recycler par la filière adaptée, stérilez les piles de la télécommande.
• Pour la protection de l'environnement, les piles usagées doivent être rapportées chez votre revendeur.

Telecommande:

Correspondance avec le tableau de bord.

L'appareil peut être piloté soit à l'aide de la télécommande, soit à l'aide du tableau de bord pour la plupart des commandes.

Dans la suite de la notice, seule la référence à la télécommande sera faite.

Pour l'utilisation du tableau de bord, appliquer les correspondances suivantes :

Touche sur tableau de bord	Correspondance sur télécommande
SW 1	B1
SW 2	B2
SW 3	B6
SW 4	B4
SW 5	B5
SW 6	B10

Sur l'écran du tableau de bord, les pictogrammes des différents paramètres s'afficheront.

Mise en MARCHE :

Brancher l'appareil.

Appuyer sur la touche B1, l'appareil se met en marche avec les derniers paramètres de mode, température et vitesse de ventilation utilisés.

Selection du mode de fonctionnement:

Utiliser la touche B2 pour changer de mode de fonctionnement.

Chaque pression modifie la fonction selon le principe :

CLIMATISATION -> AUTOMATIQUE -> VENTILATION -> DESHUMIDIFICATION

RéGLAGE DE LA TEMPERATURE :

Utiliser les touches de réglage B4 et B5 pour sélectionner la température désirée.

Chaque pression augmente ou diminue de 1°C

La température s'affiche sur l'écran.

Utiliser la touche B13 pour sélectionner l'affichage ^ ou ^ C.

La plage de température s'étend de 16°C à 30°C.

Réglage de la vitesse de ventilation :

Utiliser la touche B6 pour ajuster la vitesse de ventilation.

Chaque pression fait évoluer la vitesse suivant le principe : RAPIDE -> MOYEN -> LENT

La mode climatisation

Appuyer sur la B2 jusqu'à ce que le symbole apparaisse.

Dans ce mode, l'appareil refroidit et déshumidifie la pièce.

Le ventilateur est en fonctionnement ; sélectionner la vitesse souhaitée (touche B6) ou bien la ventilation automatique (touche B7).

Sélectionner la température de consigne à l'aide des touches B4 et B5.

Le compresseur démarre au plus tard 3 minutes après l'activation du mode.

Mode automatique

Appuyer sur la B2 jusqu'à ce que le symbole apparaisse.

L'appareil sélectionne automatiquement le mode CLIMATISATION ou bien le mode VENTILATION en fonction de la température de la pièce :

Si la température est ≤ 23^ il passe en mode ventilation et avec une vitesse lente.

Si la température est > 23°C il passe en climatisation et règle la ventilation comme suit :

23^ C < Température ≤ 25^ C = vitesse lente

25^ C < Température ≤ 27^ C = vitesse moyenne

Température >27^ = vitesse rapide

Mode ventilation

Appuyer sur la B2 jusqu'à ce que le symbole s'affiche.

Ce mode est indépendant de la température qui ne peut pas être régée.

Utiliser la touche B6 pour sélectionner la vitesse de ventilation désirée.

Appuyer sur la B2 jusqu'à ce que le symbole apparaisse.

La ventilation est forcée en vitesse lente.

Les paramètres de ce mode sont constants et indépendants de la température sélectionnée.

Mode NUIT

Ne peut s'activer qu'à partir de la télécommande (touché B11) et lorsque le mode climatisation est sélectionné.

Appuyer une fois sur B11 pour activer le mode NUIT.

La vitesse de ventilation est forcée en vitesse lente.

La température sélectionnée sera augmentée de 1°C au bout d'1h et à nouveau de 1°C au bout d'une seconde heure, ici afin d'atténuer la sensation de froid qui pourrait apparaitre du fait du refroidissement nocturne de la température interne du corps.

Pour annuler la fonction, appuyer de nouveau sur B11.

Mode TURBO

Ne peut s'activer qu'à partir de la télécommande (touché B3).

Appuyer une fois sur B3 pour activer le mode TURBO.

La vitesse de ventilation est forcée en vitesse rapide et la température sélectionnée est fixée à 16°C, ceci afin de refroidir le plus rapidement possible la pièce.

Pour annuler la fonction TURBO, appuyer de nouveau sur la touche B3.

Programmation

Pour programmer un départ différé de l'appareil, le mettre en marche (touche B1) et régler les paramètres désirés lors de la mise en route (mode, ventilation, température). Mettre l'appareil en mode veille (touche B6).

Appuyer sur B8 pour régler le temps au bout duquel l'appareil se mettra en marche (1 à 12 h) puis appuyer sur B10 pour confirmer.

Le compte à rebours commence et l'appareil démarre à la fin de celui-ci.

Pour annuler le départ différé, appuyer de nouveau sur B10.

Pour programmer un arrêt différé de l'appareil lorsqu'il fonctionne, presser la touche B9 jusqu'à ce que le temps désiré s'affiche (1 à 12 h) puis appuyer sur B10 pour confirmer.

Le compte à rebours commence et l'appareil s'arrête à la fin de celui-ci.

Pour annuler l'arrêt différé, appuyer de nouveau sur B10.

ARRET De l'appareil

Appuyer sur la B1, l'appareil s'arrête.

Le compresseur est équipé d'une sécurité de 3 minutes afin d'éviter tout endommagement qu'un redémarrage trop rapide pourrait occasionner.

Si l'alimentation électrique est momentanément coupée, le climatiseur mémorise les réglages et redémarre dans la configuration lorsque le courant est rétabli.

Attention, si la fonction minuteur était activée, elle sera annulée.

Le climatiseur doit être installé dans un local approprié. Il est recommandé de réduire au minimum le rayonnement solaire au moyen de volets et/ou rideaux, et de maintenir portes et fenêtres fermées.

Ne pas générer les entrées et sorties d'air de l'appareil.

Installation MOBILE (à travers une fenêtrée ou porte fenêtrée entreouverte)

Monter le tube flexible sur la sortie d'air arrêté de l'appareil.

Replier l'extrémité pour fenêtre sur elle-même et l'insérer à l'autre extrémité du tube flexible.

Positionner le climatiseur devant une fenêtre ou une porte-fenêtre et fixer cette extrémité entre les battants de la fenêtre.

Montage incorrect

Montage correct

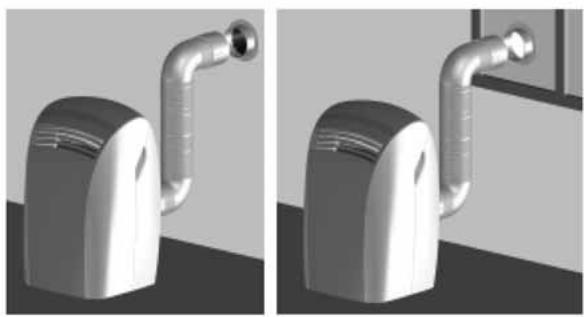

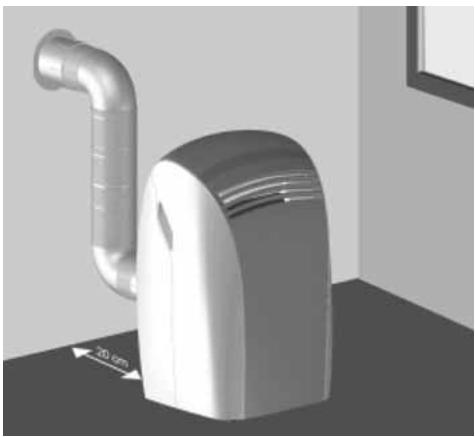

Installation « FIXE

Le climatiseur peut être installé sur des troughs fixes pratiqués dans une vitre ou bien dans un mur.

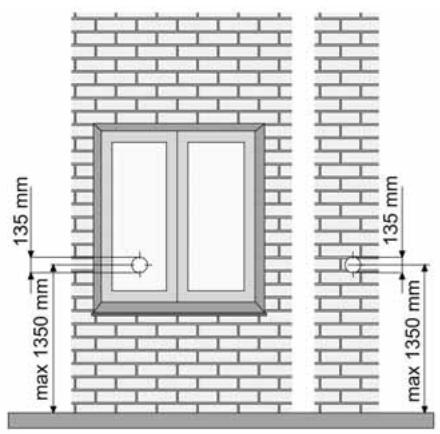

Réaliser une ouverture de diamètre 135 mm et fixer la collerette.

Monter le tube flexible sur la sortie d'air arrêté de l'appareil et insérer l'autre extrémité dans la collerette.

Veiller à respecter une distance d'environ 20 cm entre l'appareil et le mur pour permettre la circulation d'air.

Evacuation des condensas

Votre climatiseur est équipé de la technologie d'évacuation des condensas par la gaine d'air chaud.

Cette opération est automatique.

Dans certains cas (environnement très humide par exemple), l'appareil ne peut pas évacuer tous les condensats par la gaine et une partie est recapturée dans un bac à l'intérieur du climatiseur.

Lorsque le bac est plein, le chiffre 3 clignote sur l'écran. L'appareil s'arrête de fonctionner.

Pour vider le bac, arrêter le climatiseur, positionner un récipient sous le bouchon de vidange (11), retirer le bouchon de vidange pour laisser s'évacuer l'eau.

Lorsque le bac est vide, replacer le bouchon de vidange et redémarrer le climatiseur.

Maintenance

Avant toute opération de maintenance, arrêtez et débranchez votre climatiseur.

Ne pas utiliser de solvants chimiques qui pourraient abimer votre appareil.

Utiliser un chiffon doux et sec pour nettoyer la carrosserie de votre appareil.

Filtré à poussières :

Si votre filtre à poussière est sale, votre climatiseur sera moins performant.

Nettoyer le filtre au moins tous les 2 mois ou lorsque le code alarme Fi s'affiche sur l'écran.

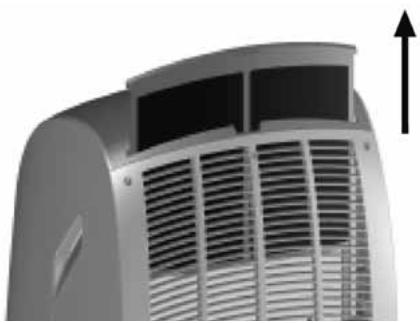

Retirer le filtre en tirant vers le haut.

Nettoyer à l'eau chaude légèrement savonneuse et faire sécher.

Remplacer le filtre à poussière.

Arrêter et débrancher l'appareil.

Utiliser un chiffon doux (et humide si besoin) pour nettoyer la carrosserie.

Ne pas asperger l'appareil. Ne pas utiliser de détergent abrasif, d'essence ou de produits dérivés.

Avant de ranger votre appareil en fin de saison, procédez à la vidange du bac intérieur (voir partie « évacuation des condensats »), faites tourner l'appareil en mode ventilation seule à vitesse rapide pendant ½ heure afin de sécher les éléments intérieurs et nettoyer le filtre à air.

PANNE.

En cas de mauvais fonctionnement et avant de faire appel à un réparateur/agréé, vérifier les points suivants :

Problème	Causes possibles	Solutions possibles
L'appareil ne fonctionne pas	- Il n'est pas branché - La prise électrique est endommagée - Le fusible ou le cordon d'alimentation de l'appareil sont endommagés - La minuterie est activée	- Le brancher - La changer - Rapporter votre apparileil chez un réparateur agréé qui procèdera à la réparation - L'annuler
L'appareil s'arrête automatiquement	- La programmation était activée	- Annuler la programmation
Pas d'air froid en mode climatisation	- La température de la piece est inférieure à la température de consigne - L'évaporateur est gelé	- Fonctionnement normal - Eliminer la glace sur l'évaporateur
Code panne Fi sur l'écran	- Le filtré est encrassé	- Le nettoyer
Sur l'écran un code panne clignote 2 - 8 ou 13		- Amener votre produit chez un réparateur agrée
L'écran affiche 3	- Le bac à eau est plein	- Vider le bac à eau

Si votre produit a un fonctionnement anormal, arrêtez-le et amenez-le chez votre revendeur ou bien un réparateur/agréé.

Indications relatives à la protection de l'environnement

Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordures ménagères mais doit être remis à un point de collecte destiné au recyclage des appareils électriques et électroniques. Le symbole figurant sur le produit, la notice d'utilisation ou l'emballage vous indique cela. Les matériels sont recyclables conformément à leur marquage. Vous apporterez une large contribution à la protection de l'environnement par le biais du recyclage, de la réutilisation matérielle ou par les autres formes de réutilisation des appareils usagés. Veuillez vous adresser à votre municipalité pour connaître la déchetterie compétente.
