Type de produit	Platine tourne-disque
Marque	JVC
Modele	F585 II
Dimensions (L x l x H)	398 x 359 x 95 mm
Poids net	2,8 kg
Alimentation	DC 12 V, 1 A (adaptateur secteur fourni)
Systeme d'entrainement	Par courroie
Vitesses de rotation	33 et 45 tours/min
Fonction USB	Oui (enregistrement direct sur cle USB)
Enregistrement USB	Formats audio: fichiers ALBUM_XX; chaque plage creee manuellement
Adaptateur 45 tours	Inclus, avec support sur la platine
Cables audio inclus	Cable RCA 2 fiches males vers 2 fiches males; cable RCA 3,5 mm male vers 2 fiches males
Cache anti-poussiere	Transparent, amovible avec charnieres fournies
Pointe de lecture	Cartouche remplacable (reference: Audio Technica AT 3600 L)
Branchement audio	Prise AUDIO OUT (RCA) pour enceinte avec entree PHONO ou LINE/AUX
Port USB	Pour enregistrement vers peripherique USB (non fourni)
Indicateur LED	Rouge fixe: marche; clignote rapide puis eteint: USB detecte; clignote lent: enregistrement
Securite	Espace libre de 10 cm autour; ne pas exposer a l'eau; pas de flamme nue
Nettoyage	Chiffon doux avec detergant doux; pointe nettoyee avec brosse douce d'arriere en avant
Reparabilite	Cartouche remplacable; SAV Darty (0 978 970 970) ou Vanden Borre ([phone])

FOIRE AUX QUESTIONS - F585 II JVC

Comment brancher la platine JVC F585 II ?

Connectez le cable audio fourni (RCA) aux prises AUDIO OUT de la platine et a votre enceinte (entree PHONO ou LINE/AUX). Branchez l'adaptateur secteur a la prise DC 12V de la platine, puis a la prise murale.

Comment enregistrer un disque vinyle sur une cle USB ?

Inserez une cle USB dans le port USB. Soulevez le levier pour lever le bras. Appuyez sur REC. Apres 2 secondes, abaissez le levier pour poser la pointe sur le disque. L'enregistrement debute (LED clignote). Pour arreter, appuyez a nouveau sur REC. Les fichiers sont nommes ALBUM_01, etc.

Comment changer la vitesse de rotation (33/45 tours) ?

Utilisez le bouton 33/45 sur la platine. Bouton leve = 33 tours, bouton enfonce = 45 tours. Assurez-vous d'utiliser l'adaptateur 45 tours pour les disques de 45 tours.

Que faire si l'aiguille saute ou produit un son deforme ?

Verifiez que la pointe de lecture est propre (nettoyez avec une brosse douce d'arriere en avant). Si usee, remplacez la cartouche par une Audio Technica AT 3600 L. Assurez-vous que le disque est propre et non deforme.

Comment nettoyer la pointe de lecture ?

Utilisez une brosse douce, en brossant uniquement d'arriere en avant (jamais de cote). N'utilisez pas de produits chimiques. La pointe peut s'user; changez la cartouche si necessaire.

Comment remplacer la cartouche ?

Achetez une cartouche de rechange Audio Technica AT 3600 L. Retirez l'ancienne cartouche en defaisant les vis ou clips, puis installez la nouvelle en suivant les instructions fournies avec la cartouche.

Comment installer le couvercle anti-poussiere ?

Inserez les deux charnieres fournies dans les supports a l'arriere du tourne-disque. Ensuite, inserez le couvercle dans les charnieres. Pour le retirer, ouvrez et maintenez pres des charnieres. Attention a ne pas vous pincer les doigts.

Pourquoi le voyant LED clignote-t-il ?

Si la LED clignote rapidement puis s'eteint, une cle USB a ete inseree et reconnue. Si elle clignote a intervalles reguliers, la platine est en mode enregistrement. Rouge fixe = platine en marche.

Puis-je connecter la platine a des enceintes sans entree PHONO ?

Oui, utilisez les prises AUDIO OUT de la platine sur une entree LINE/AUX de votre enceinte. Le signal de la platine est deja preamplifie. Si votre enceinte n'a que PHONO, vous pouvez aussi la connecter, mais le niveau peut etre eleve.

Comment arreter la lecture en cours ?

Appuyez sur le bouton REJECT. Le bras de lecture retournera automatiquement sur le repose-bras et la platine cessera de tourner. Vous pouvez aussi appuyer sur le bouton MONTEE/DESCENTE pour lever le bras, puis arreter le plateau avec START/STOP.

MODE D'EMPLOI F585 II JVC

Cet appareil est conforme aux directives et normes européennes applicables concernant la compatibilité électromagnétique et la sécurité électrique.

Le représentant européen du fabricant est :

Etablissements Darty & fils, 129 Avenue Gallieni, 93140 Bondy, France

Avertissements

• Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite. Aération
• Prévoyez un espace libre d'au moins 10 cm tout autour du produit.
• Il convient que l'aération ne soit pas gênée par l'obstruction des ouvertures d'aération par des objets tels que journaux, nappes, rideaux, etc.
• Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.
• Il convient d'attirer l'attention sur les problèmes d'environnement à la mise au déchet des piles.
• Cet appareil n'est pas destiné à être utilisé sous un climat tropical. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
• Déposez vos piles usagées auprès d'installations de recyclage pour protéger notre environnement. Lorsque la prise du réseau d'alimentation ou une prise placée sur l'appareil est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

PENSEZ au TRI!

ENSEMBLE REDUISONS LIMPACT ENVIRONNEMENTAL DES EMBALLAGES

Barquette et FILM plastique

A JETER

BOITES CARTON

A RECYCLER

CONSIGNE POUVANT VARIER LOCALEMENT > WWW.CONSIGNESDETRI.FR

Description des PIECES

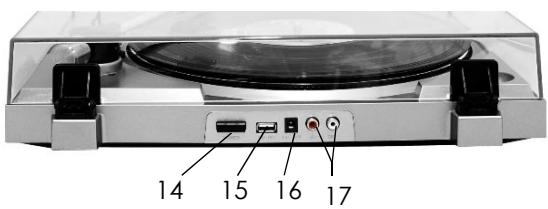

Vue avant Vue arrière

Adaptateur 45 tr/min

Cable audio RCA 2 fiches mâles à 2 fiches mâles

Câble audio RCA 3,5mm mâle à 2 fiches mâles

Charnière x 2

Adaptateur secteur

1. LED alimentation / enregistrement

Statut LED	Description
Allumé en rouge	La platine est en marche ou l'enregistrement a été arrêté.
Eteint	La platine est éteinte.
Clignote rapidement en rouge pendant un moment puis s'arrête de clignoter	Un pérophérique USB est inséré dans le port USB de la platine.
Clignote en rouge à intervalles réguliers	La platine enregistre des chansons dans le pérophérique USB

1. Bouton

REC

1. 33-45 Sélecteur 33/45 tours/minutes - ce bouton permet de régler la vitesse de rotation du plateau rotatif.
2. Bouton START/STOP
3. Plateau
4. Support d'adaptateur 45 tours - maintient l'adaptateur 45 tours fourni. Quand vous n'utilisez pas l'adaptateur, placez-le dans ce support.
5. Cache anti-poussière transparent - Pour protéger le plateau tournant contre la poussière.
6. Levier de montée - Utilisez le levier pour lever ou baisser le bras de lecture.
7. Loquet de bras - Ce loquet de bras permet d'attacher le bras de lecture au repos ou lorsqu'il n'est pas utilisé.
8. Bras de lecture
9. Pointe de lecture et protection - Veuillez retirer la protection de la pointe de lecture avant de la poser sur un disque.
10. Bouton REJECT - Si vous souhaitez arrêter la platine à mi-course, appuyez sur ce bouton et le bras de lecture retournera sur le repose-bras.

Bouton de Montée / Descente du bras de lecture

1. Bouton POWER 15 Port USB
2. Port 16. Prise DC 12V
3. Prises AUDIO OUT - Utilisées pour connecter la platine à un haut-parleur (non fourni), en vous assurant que le haut-parleur est pourvu de prises PHONO Gauche et Droite ou d'une prise LINE/AUX-IN

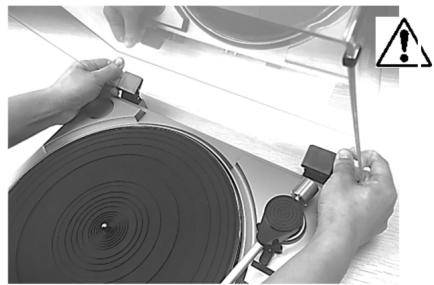

Montage du couvercle anti-poussières

1. Insérez complètement les deux charnières fournies dans le support à l'arrière du tourne-disque.

1. Insérez complètement le couvercle anti-poussière dans les charnières.

Pour retirer le couvercle anti-poussière, ouvrez le couvercle et maintenez-le près des charnières pour l'enlever du tourne-disque.

ATTENTION: Prenez garde à ne pas vous pincer les doigts lorsque vous installez ou retirez le couvercle anti-poussière.

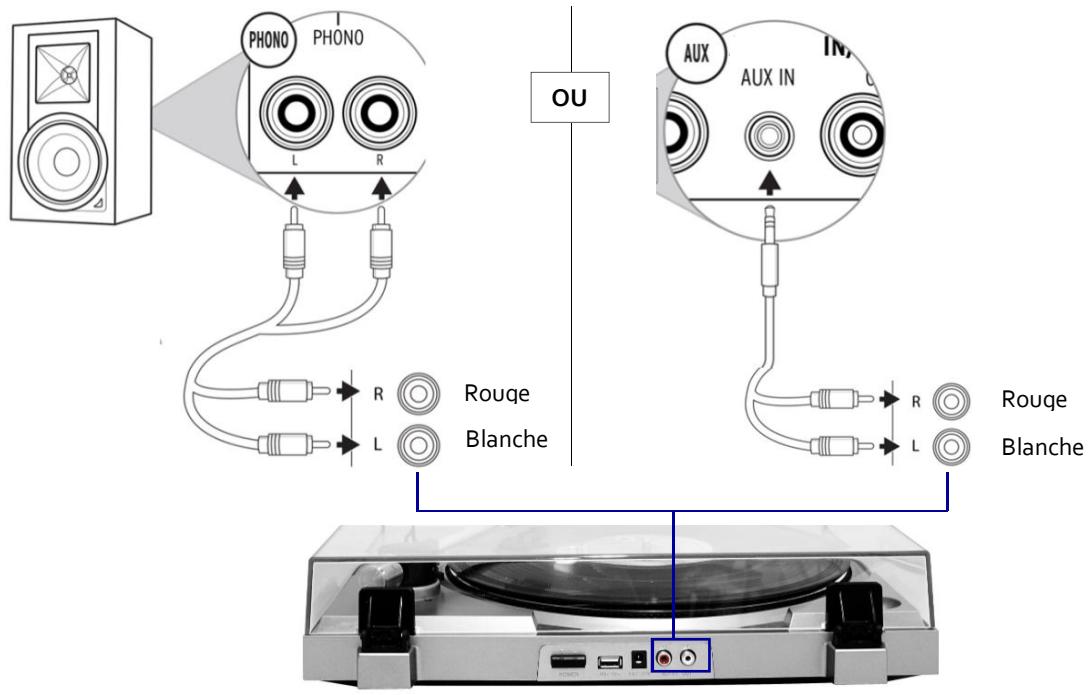

Branchements

1. Connectez le câble audio fourni du tourne-disque à votre haut-parleur. Assurez-vous d'insérer fermement les fiches dans les prises.

1. Connectez l'adaptateur d'alimentation à l'unité, puis branchez l'adaptateur d'alimentation dans une prise secteur.

Préparation de la platine

1. Retirez la courroie en caoutchouc de la cartouche entière

Retirez délicatement cette courroie de la cartouche entière.

• Cette courroie en caoutchouc est utilisée pour sécuriser toute la cartouche afin d'éviter qu'elle ne soit endommagée par des vibrations pendant le transport.

option de la pointe de lecture.

• La pointe de lecture peut s'user, devenir endommagée ou sale selon votre utilisation. Dans une telle condition, remplacez la cartouche entière. Vous pouvez acheter une cartouche de rechange « Audio Technica AT 3600 L » en ligne.

Déverrouillez le bras de lecture du loquet s'il est verrouillé.

Loquet d'attache du bras

Bras de lecture verrouillé

Bras de lecture déverrouillé

1. Appuyez sur POWER et l'indicateur LED s'allumera en rouge

Bouton baissé : Platine en marche

Bouton levé : Platine éteinte

1. Placez un disque vinyle sur le plateau, en alignant le trou central avec l'axe central de la platine.
2. Pour les disques de 45 tours, placez l'adaptateur de centrage pour 45 tours fourni sur l'axe central avant de placer le disque sur la platine.
3. Appuyez sur le bouton 33 / 45 pour régler la vitesse de rotation du plateau.

Bouton levé : 33 tours

Bouton baissé: 45 tours

Lecture des disques vinyles

1. Soulevez le bras de lecture en levant le levier vers le haut.
2. Placez le bras de lecture sur l'emplacement souhaité (rainure) sur le disque.
3. Appuyez sur START/STOP. Le plateau se met en rotation.
4. Abaissez le bras de lecture en baissant le levier.
5. Réglez le niveau du volume sur votre périphérique audio externe.
6. Lorsque la lecture est terminée, le bras de lecture reviendra automatiquement sur le repose-bras, puis la platine s'arrête de tourner.

Pour arrêter momentanément la lecture

Appuyez sur le bouton de MONTÉE / DESCENTE pour lever la pointe de lecture au-dessus du disque.

Pour arrêter la lecture

Appuyez sur REJECT. Le bras de lecture retournera sur le repose-bras et la platine cessera de tourner.

Pour jouer une partie différente du disque

1. Durant la lecture, appuyez sur le bouton de MONTÉE / DESCENTE pour lever le bras de lecture.
2. Déplacez le bras de lecture au-dessus de la position désirée.
3. Appuyez sur le bouton de MONTÉE / DESCENTE
4. Le bras de lecture descendra pour se poser sur le disque, puis la lecture démarrera.

Enregistrer des plages audio

REMARQUE : Veuillez suivre les étapes ci-dessous pour enregistrer correctement les plages audio, sinon les 2,5 premières secondes de la plage audio ne seront pas enregistrées.

1. Soulevez le levier pour élever le bras de lecture loin du disque.
2. Vous pouvez enregistrer les plages audio d'un disque vinyle en branchant un périphérique USB (non fourni) dans le port USB du tourne-disque.
3. Appuyez sur REC et cela créera automatiquement des fichiers audio.
4. Après environ 2 secondes, abaissez le levier jusqu'à ce que la pointe de lecture s'insère dans une rainure du disque.

L'indicateur LED clignotera rapidement pendant un moment puis s'arrêtera de clignoter. - Pendant l'enregistrement, l'indicateur lumineux LED clignotera à intervalles réguliers.

1. Pour arrêter l'enregistrement, appuyez sur REC.

L'indicateur LED s'arrête de clignoter. L'enregistrement sera sauvegardé sur une plage en tant que fichier audio - le nom du fichier sera ALBUM_01, ALBUM_02 jusqu'à ALBUM_99.

REMARQUE: Les plages ne seront pas créées en séparant les chansons.

Si vous voulez enregistrer chaque chanson sur une seule plage, répétez les étapes 1 à 4 ci-dessus, puis appuyez sur RECI lorsqu'une chanson est terminée.

Vous pouvez faireainsi pour enregistrer toutes les chansons désirées créées dans le périphérique USB sous la forme d'un fichier audio par chanson.

Conseils d'optimisation des performances de la platine

Lors de l'ouverture ou de la fermeture du couvercle de la platine, procédez délicatement et saisissez-le au centre ou de chaque côté. - Ne touchez pas la pointe de lecture avec les doigts. Ne heurtez pas la pointe contre le plateau ou le bord du disque. - Nettoyez fréquemment la pointe de lecture à l'aide d'une brosse douce et exclusivement avec un mouvement d'arrière en avant. - Essuyez doucement le couvercle anti-poussières et le boîtier de la platine avec un chiffon doux. Utilisez une petite quantité de détergent doux pour nettoyer la platine tourne-disque. - N'utilisez jamais de nettoyant chimique ou abrasif.

Spécifications

Informations concernant la tension

DC12V=1A

Système d'entraînement

Par courroie

Vitesse du tourne-disque :

33 et 45 tours

Fonction USB

Fonction d'enregistrement USB

Dimensions du produit (L × D × H).

398× 359× 95 mm

Poids net du produit :

2,8 kg

Ce symbole indique que l'appareil est conforme

aux normes européennes de sécurité et de compatibilité électromagnétique.

Courant continu

MISEAU Rebut

En tant que revendeur, nous nous préoccupons de l'environnement.

Aidez-nous en observant toutes les instructions de mise au rebut de vos produits, emballages et, le cas échéant, accessoires et piles. Nous devons tous œuvrer pour la protection des ressources naturelles et nous efforcer de recycler tous les matériaux d'une manière qui ne puisse nuire ni à notre santé ni à l'environnement. Nous devons tous nous conformer strictement aux lois et règlements de mise au rebut édictés par nos autorités locales. Évitez de jeter vos produits électriques défectueux ou obsolètes, et vos piles usagées, avec vos ordures ménagères.

Contactez votre revendeur ou vos autorités locales pour connaître les instructions de mise au rebut et de recyclage. Déposez les piles au point de collecte pour recyclage le plus proche de chez vous. Le guide d'instruction du produit vous indique exactement comment procéder pour enlever les piles usagées.

Nous nous excusons d'avance pour les désagréments causés par les quelques erreurs mineures que vous pourriez rencontrer, généralement dues aux constantes améliorations que nous apportons à nos produits.

Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local) 7j/7 et 24h/24.

Hotline vanden borre

Le service après-vente est joignable au +32 2 334 oo oo, du lundi au vendredi de 8h à 18h et le samedi de 9h à 18h.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.

Établissements Rally & Fils ©, 129 Avenue Gallieni, 93140 Bondy, France

06/09/2019

Ce produit est fabriqué, distribué, entretenu et garanti exclusivement par DARTY et Fils.

« JVC » est la marque déposée de JVC KENWOOD Corporation, utilisée par l’établissement DARTY et Fils sous licence.

Déclaration UE de Conformité

Description du produit :

Model number - Référence commerciale: AL-F58S II

/Model number /Numéro de modèles /

Numéro de modèles :

Nous déclarons que le produit ci-dessus a été évalué et jugé conforme aux dispositions des directives et des normes européennes énumérées ci-après:
