MODE D'EMPLOI ERW1170AO ELECTROLUX
Nous vous remercions d'avoir acheté un produit Electrolux haut de gamme et espérons que vous trouverez beaucoup de plaisir à l'utiliser. Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus agréable. Vous en trouverez quelques exemples sur la couverture de cette notice d'utilisation. Mais pour le moment, lisez attentivement cette notice et commencez à profiter des avantages que vous offre votre nouvel appareil. Il vous facilitera la vie. Bonne chance!
Les symboles suivants sont utilisés dans la présente notice d'utilisation :
Informations importantes concernant votre sécurité et consignes pour éviter tout endommagement de l'appareil. Conseils et recommandations Informations liées à la protection de l'environnement
Partagez notre imagination sur www.electrolux.com
Sommaire
| Consignes de sécurité | 14 |
| Le bandeau de commande | 16 |
| Fonctionnement | 16 |
| Entretien | 18 |
| Caracteristiques techniques | 18 |
Consignes de sécurité
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil venait à être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de l'appareil et des avertissements s'y rapportant.
Cet appareil est muni de fermetures magnétiques. S'il remplace l'appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Cela empêchera les enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.
Ces avertissements ont été rédigés pour votre sécurité. Nous vous prions de bien vouloir lire attentivement cette notice avant d'installer et d'utiliser l'appareil.
Consignes générales de sécurité
Votre appareil est destiné à un usage domestique normal. Cet appareil est créé uniquement pour la conservation du vin, comme indiqué dans la présente notice d'utilisation.
Attention
Risque de blessures provoquées par des débris de verre! Si le meuble est transporté à une altitude de plus de 1 100 m, les vitres de la porte risquent de se briser. La porte peut également se rompre. Les rebords tranchants des fragments peuvent alors entraîner de graves blessures. Prenez les mesures de précaution nécessaires.
- Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou
| Service après-vente et pieces de rechange | 19 |
| Raccordement électriche | 19 |
| Instructions d'installation | 19 |
| En cas d'anomalie de fonctionnement ... | 23 |
| En matière de sauvegarde | |
| de l'environnement | 23 |
Sous réserve de modifications
mentales, ou le manque d'expérience et de connaissances les empêche d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instructions d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Veillez à ce que les enfants ne touchent pas l'appareil et ne l'utilisent pas comme un jouet.
- Toute modification de l'appareil ou de ses spécifications de l'appareil représente un risque de danger.
- Avant toute opération d'entretien ou de nettoyage, mettez à l'arrêt l'appareil et débranchez-le.
- Cet appareil est lourd. Faites attention lors de son déplacement.
- Lors du transport et de l'installation de l'appareil, veillez à ce que le circuit réfrigérant ne soit pas endommagé. L'appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.
- Évitez une exposition prolongée de l'appareil aux rayons solaires. L'appareil doit disposer d'un espace d'aération suffisant pour permettre une ventilation adéquate et éviter tout endommagement du circuit frigorifique.
- Ne faites pas fonctionner d'appareils électriques (sorbetières électriques, etc.) à l'intérieur de l'appareil réfrigérant.
Service après-vente et réparations
- Ne confiez les travaux électriques de votre habitation nécessaires à l'installation de votre apparéil qu'à un électricien qualifié.
- Cet apparéil ne doit être entretenu et réparé que par un S. A. V./agréé, exclusivement avec des pièces d'origine.
- N'essayez en aucun cas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement de l'appareil. Contactez le service après-vente de votre magasin vendeur et exigez des pièces d'origine.
- Cet appareil contient des hydrocarbures dans son circuit de réfrigération; l'entretien et la recharge ne doivent donc être effectués que par du personnel qualifié.
Utilisation
- Ce réfrigerateur à vins est conçu exclusivement pour un usage domestique et pour la conservation de vin.
- Vous obtiendrez un meilleur rendement en utilisant les températures ambiantes suivantes :
| Classe climatique | Température ambiente |
| SN | +10 °C à +32 °C |
| N | +16 °C à +32 °C |
| ST | +16 °C à +38 °C |
| T | +16 °C à +43 °C |
La classe climatique figure sur la plaque signalétique de votre appareil.
- Avertissement : lorsque la température ambience excède la plage de température correspondant à la classe climatique de l'appareil, il convient d'observer les instructions suivantes : lorsque la température ambience a atteint le niveau maximum, la température de conservation à l'intérieur du réfrigerateur ne peut alors plus être garantie : il est donc préférable de consommer les aliments stockés le plus rapidement possible.
- Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.
- Ne stockez pas de gaz et de liquides inflammables dans l'appareil (risque d'explosion).
- Ne placez pas de bouteilles de vin directement contre la paroi arrière du compartiment.
- Suivez scrupuleusement les instructions de conservation fournies par le fabricant. Consultez les instructions respectives.
- Les parois de l'appareil sont composées de tuyaux par lesquels s'écoule le fluide frigorigène. La perforation de l'un de ces
tuyaux endommagerait irréversiblement l'appareil, le rendant inutilisable et entraînant la perte éventuelle des denrées qu'il conserve. N'UTILISEZ PAS D'OBJETS POINTUS OU TRANCHANTS pour dégivrer l'appareil. Utilisez de préférence une spatule ou une raclette. N'essayez en aucun cas d'éliminer les couches de givre endurci en cognant les parois de l'appareil. Laissez-les se décongeler afin de dégivrer convenablement l'appareil.
Instructions d'installation
Attention: Pour le branchement électrique, suivez attentivement les instructions fournies dans les chapitres correspondants.
- Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, conservez l'emballage.
- Pendant le fonctionnement normal, le condenseur et/ou le compresseur à l'arrière de l'appareil s'échauffent sensiblement. Pour des raisons de sécurité et comme indiqué dans les instructions, un minimum d'aération doit être prévu.
Attention: veillez à ce que les orifices de ventilation ne soient pas obstrués.
Veillez à ce que l'appareil ne repose pas sur le cordon d'alimentation. Attention: si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur ou par le fabricant. - Si l'appareil est transporté horizontalement, il est possible que l'huile renfermée dans le compresseur s'écoule dans le circuit frigorifique. Il est conseillé d'attendre au moins deux heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé. - Certains composants de cet appareil s'échauffent naturellement. Pour des raisons de sécurité et pour le bon fonctionnement de l'appareil, assurez-vous qu'une ventilation correcte et adaptée est prévue. Reportez-vous aux instructions d'installation. - Les composants qui s'échauffent ne doivent pas être exposés. Il est préférable, dans la mesure du possible, de positionner l'appareil dos au mur.
Protection de l'environnement
Le circuit de réfrigeration et l'isolation de cet appareil ne contiennent pas de gaz susceptibles d'endommager la couche d'ozone. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse isolante contient des gaz inflammables : l'appareil sera mis au rebut conformément à la réglementation applicable, qui peut être demandée aux services locaux. Veillez à ne pas détériorer l'unité réfrigérante, notamment au dos, à proximité de l'échangeur de chaleur. Les matériaux utilisés dans la fabrication de cet appareil et identifiés par le symbole sont recyclables.
Bandeau de commande
A - Pour augmenter la température B - Pour diminuer la température C - Écran D - Touche de conversion entre °F et °C E - Touche de fonctionnement / d'arrêt de l'éclairage
Fonctionnement
La cave à vin se met à fonctionner dès que la prise a été branchée.
Réglage de la température
Appuyez sur la touche « ∧ » pour augmenter la température.
Appuyez sur la touche «v» pour diminuer la température.
Pour sélectionner la position correcte, tenez compte du fait que la température intérieure dépend des facteurs suivants:
La température ambiante - La fréquence d'ouverture de la porte - La quantité de bouteilles stockées - L'emplacement de l'appareil
Nettoyage intérieur
Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires avec de l'eau tiède et un savon inodore (produit utilisé pour la vaisselle), puis séchez soigneusement.
N'utilisez jamais de produits abrasifs ou caustiques, ni d'éponges avec grattoir pour procéder au nettoyage intérior et extérieur de votre appareil.
Affichage
1 - Type de conservation du vin 2 - Indicateur de température 3 - Indicateur ^ F ou ^ C

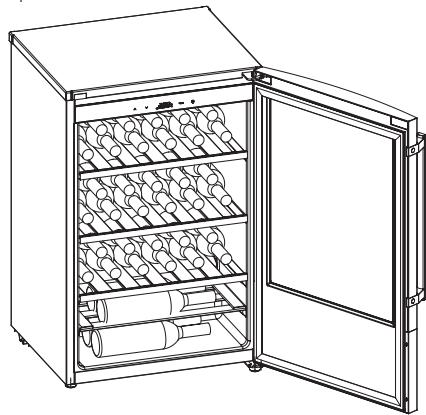

Rangement des bouteilles de vin
Veuillez arranger les bouteilles de vin comme indiqué sur l'illustration.
Chaque clayette peut accueillir jusqu'à 15 bouteilles de taille normale.
Conservez le vin à l'abri de la lumière. La porte est anti-UV à triple vitrage teinté pour protéger le vin contre la lumière dans le cas où le réfrigérateur se trouve dans un lieu bien éclairé.
Couchez les bouteilles de façon à ce que les bouchons ne sèchent pas.
Évitez d'allumer trop fréquemment ou pendant trop longtemps l'éclairage. Le vin se conserve à l'abri de la lumière.
Manipulez les bouteilles avec soin, de façon à ne pas remuer le vin.
Respectez scrupuleusement les
recommandations et les conseils qui vous ont été fournis au moment de l'achat de votre appareil ou figurant dans la documentation technique, relatifs à la qualité, à la durée et à la température optimale de conservation des vins.
Recommandations en matière de conservation
La durée de conservation d'un vin dépend de son vieillissement, du type de raisin, de sa teneur en alcool et de son taux de fructose et de tanin. Au moment de l'achat, vérifie si le vin est déjà vieilli ou s'il se bonifiera avec le temps.
Température de conservation recommandée :
- pour les champagnes et les mousseux, de 6 à 8°C
- pour les vins rosés et rouges légers, de 12 à 16°C
- pour les vins rouges vieillis, de 14 à 16°C
bouteilles, assurez-vous qu'elles ne touchent pas la plaque de refroidissement du réfrigérateur.
Bouteille « allumée
La bouteille peut être allumée par l'éclairage intérieur comme décrit ci-dessous.
- L'éclairage intérieur s'allume automatiquement pendant 5 minutes lors de la mise en marche du réfrigerateur à vin.
- L'éclairage intérieur peut être allumé ou éteint en appuyant sur la touche Marche/Arrêt de l'éclairage.
- L'éclairage intérieur s'allume immédiatement lors de l'ouverture de la porte. Il s'éteint automatiquement si la porte reste ouverte pendant dix minutes.
- L'éclairage intérieur s'éteint cinq minutes après la fermeture de la porte.
Conversion ^ F / ^ C
La température peut être convertie de ^ F en ^ C en appuyant sur la touche de conversion ^ F / ^ C.
Mise à l'arrêt
Débranche le réfrigérateur pour le mettre à l'arrêt.

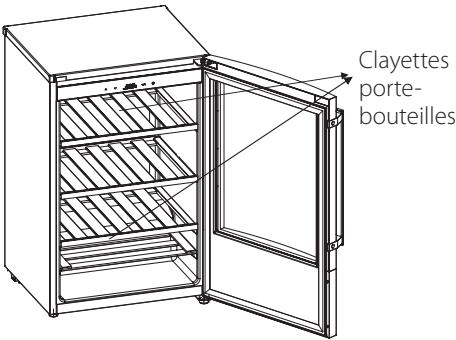

Clayettes internes avec accessoires
Les clayettes sont amovibles pour permettre leur nettoyage.
Entretien
Débranche l'appareil avant toute opération d'entretien et de nettoyage.
Attention
Seules les personnes ayant reçu une formation spécifique aux fluides inflammables peuvent intervenir sur cet appareil qui contient des hydrocarbures dans le circuit frigorifique.

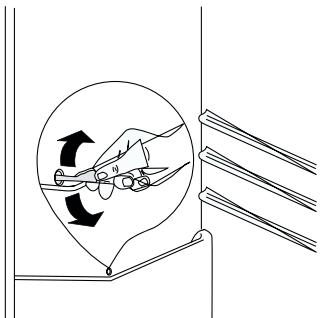

Décongélation
Le dégivrage du compartiment réfrigérateur est automatique. L'eau de dégivrage est collectée dans un récipient situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore. Nous vous conseillons de nettoyer régulièrement la gouttière d'évacuation de l'eau de dégivrage à l'aide du « nettoyeur » spécial.
INFORMATIONS TECHNIQUES
| Capacité nette du réfrigérateur (en l) | 110 |
| Consommation énergétique (kWh/24h) | 0.394 |
| Consommation énergétique (kWh/an) | 144 |
| Dimensions (en mm) | |
| Hauteur | 850 |
| Largeur | 500 |
| Profondeur | 552 |
Nettoyage
Après avoir retiré les clayettes, nettoyez l'intérieur à l'aide d'une solution d'eau tiède et de détergent doux.
Nettoyez régulièrement la goulotte d'évacuation de l'eau de dégivrage à l'aide du « nettoyeur » spécial.
Nettoyez régulièrement le motocompresseur à l'aide d'une brosse ou d'un aspirateur. Cette opération permettra d'améliorer les prestations de votre appareil et de réduire, en conséquence, la consommation énergétique. Si vous prévoyez de ne pas utiliser votre appareil pendant une période de temps prolongée, il convient de prendre les précautions suivantes :
- Débranchez l'appareil;
- Dégivrez, nettoyez l'intérieur et tous les accessoires;
- Laissez la porte entrouverte pour éviter que des odeurs désagréables ne se forment.
Attention
N'utilisez jamais d'objets métalliques pour nettoyer votre appareil.
Consignes de sécurité pour le remplacement des ampoules
Pour des raisons de sécurité, cet appareil est équipé d'ampoules spéciales, expressément testées et certifiées pour l'utilisation prévue.
Les ampoules doivent être remplacées uniquement par des ampoules de même type, représentant des caractéristiques identiques.
Les ampoules ne doivent être remplacées que par le service après-vente agréé.
Service après-vente et pièces de rechange
Si l'appareil ne fonctionne pas correctement, procédez aux vérifications suivantes :
- la fiche est branchée à fond dans la prise murale et l'interrupteur d'alimentation est en position marche;
- la prise murale est fonctionnelle (vérifiez si le courant passe en branchant un autre appareil);
- s'il y a un écoulement d'eau au pied de l'appareil, vérifie que la gouttière d'évacuation de l'eau de givrage n'est pas obstruée (reportez-vous au chapitre « Décongélation »).
- Si, malgré toutes les vérifications ci-dessus, le problème persiste et une intervention s'avère nécessaire, contactez un professionnel.
Raccordement électrique
Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau. Tolérance admise : ±6 % de la tension nominale. Pour l'adaptation de l'appareil à des tensions différentes, l'adjonction d'un autotransformateur d'une puissance ajustée est indispensable.
L'appareil doit être relié à la terre
La fiche du cordon d'alimentation est fournie avec un contact à cette fin. Si la prise de courant
Instructions d'installation
nécessaire, contactez le service après-vente de Votre magasin vendeur. - Si le cordon d'alimentation est endommagé, remplacez-le par un cordon ou groupe cordon spécial disponible auprès du fabricant ou du service après-vente.
Pour obtenir un service rapide, il est essentiel qu'au moment où vous appelez le service après-vente vous communiquiez le modèle et le numéro de série de votre appareil. Ces numéros figurent sur la plaque signalétique située sur le côté inférieur gauche de l'appareil.
n'est pas mise à la terre, branchez l'appareil à une mise à la terre séparée conformément aux règlementations en vigueur (prenez conseil auprès d'un technicien spécialisé).
Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité susmentionnées.
Cet appareil est conforme aux directives CEE.
Attention

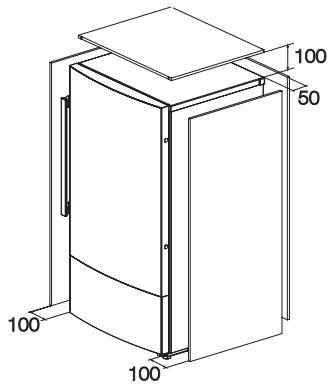

En vue de maintenir un espace de ventilation adéquat autour du réfrigérateur, veuillez garder une distance de 100mm entre le mur et les deux côtés et le dessus du réfrigérateur, et une distance de 50mm entre l'arrière du réfrigérateur et le mur.
Réversibilité de la porte
Avant toute opération, débranchez la prise de courant. Pour changer le sens d'ouverture de la porte, procédez comme suit :
- Retirez les vis du haut situées à l'arrière du couvercle supérieur.

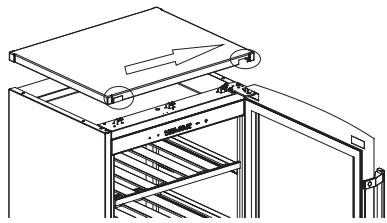

- Appuyez sur le couvercle supérieur pour le dégager. Puis déplacez la petite plaque de la gauche vers la droite. Rangez ensuite le couvercle supérieur à l'abri pour éviter de l'égratigner.
- Retirez les deux cache-vis.
- Dévissez les deux vis et retirez la poignée. Conservez la poignée dans un endroit sûr.
- Transférez les caches des orifices de gauche aux orifices de droite.

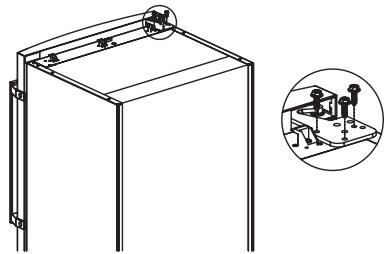

- Dévissez les vis de la charnière de la porte et enlevez la charnière, puis soulevez la porte et placez-la sur une surface rembourrée pour éviter de la rayer. Rangez la charnière et les vis à l'abri.
- Retirez la protection de la porte selon le sens de rotation illustré ci-dessous. Puis replacez-la de l'autre côté de la porte.

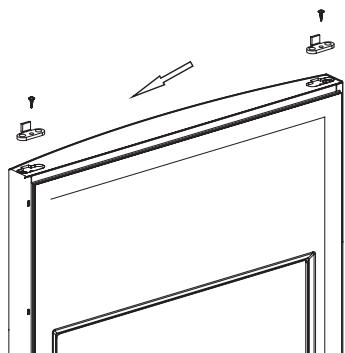

- Après avoir tourné la porte, dévissez la vis et transférez la butée de l'autre côté. Fixez ensuite la butée à l'aide d'une vis.
- Fixez la poignée à gauche, puis insérez le cache en plastique (fourni dans le sachet de la notice d'utilisation).
- Posez l'appareil sur un tapis moelleux ou un article similaire afin de le protéger. Dévissez et retirez la goupille de la charnière inférieure et installez-la dans l'autre orifice.

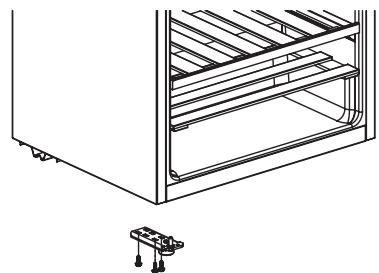

- Démontez la charnière inférieure et le pied de l'appareil en dévissant les vis fixées dans la charnière inférieure.
- Déplacez le pied de gauche à droite et fixez-le dans l'orifice droit tel qu'illustré ci-dessous.

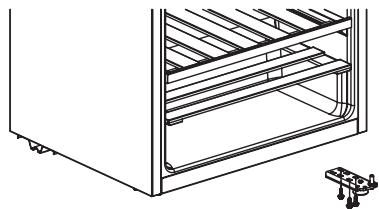

- Maintenez la charnière inférieure en place à l'aide des vis sur l'autre pied.
- Déscrew et retirez la goupille de la charnière supérieure, puis retournez la charnière supérieure. Ensuite, replacez la goupille dans le trou de la charnière supérieure.
- Placez la porte sur la charnière inférieure. Faites adhérer la porte au meuble et insérez la charnière supérieure dans l'orifice de la charnière. Le côté droit et le côté gauche de la porte doivent être alignés avec les parois du meuble. Maintenez ensuite la charnière supérieure en place.

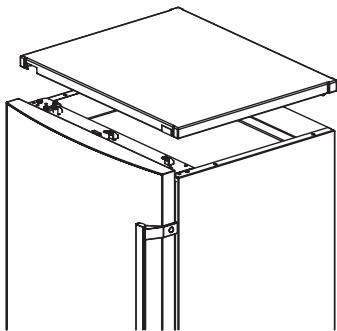

- Placez le couvercle supérieur sur le haut du réfrigérateur et poussez-le vers l'arrière jusqu'à ce qu'il soit accroché aux blocs fixés.
- Fixez le couvercle supérieur à l'aide des deux vis.
Mise à niveau
L'appareil doit être stable et d'aplomb afin de supprimer toute vibration. La partie inférieure de l'appareil est dotée de 4 pieds à hauteur régable (2 à l'avant et 2 à l'arrière). Avant sa mise à niveau, l'appareil doit être en position verticale et tous ses pieds doivent être en contact avec le sol.
Avertissement: Remettez l'appareil en place, mettez-le d'aplomb, attendez quatre heures au moins puis branchez-le à la prise de courant. Si vous ne pouvez pas effectuer personnellement les opérations décrites ci-dessus, contactez votre service après-vente. Le technicien du ServiceAprès-vente procédera à la reversibilité des portes à vos frais.
Avertissement: Après avoir modifié le sens d'ouverture de la porte, vérifie que toutes les vis sont correctement serrées et que le joint magnétique adhère bien à l'appareil. Si la température ambience est BASSE (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, attendez que le joint reprenne sa taille naturelle. Couchez l'appareil sur le dos.
Avertissement: Avant d'intervenir sur l'appareil, débranchez-le. La résolution des problèmes non mentionnés dans la présente notice doit être exclusivement confiée à un électricien qualifié ou à un professionnel compétent.
Attention: L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuit de réfrigerant).
| Mauvais fonctionnement | Cause possible | Solution |
| Le vin est trop chaud. | La température n'est pas correctement régliée. | Veuillez vous reporter au chapitre « Utilisation». |
| La porte a été ouverte plus longtemps que nécessaire. | Ne laissiez la porte ouverte que le temps nécessaire. | |
| L'appareil est installé près d'une source de chaleur. | Veuillez vous reporter au chapitre « Installation». | |
| L'éclairage interieur ne fonctionne pas. | L'ampoule est défectueuse. | Veuillez vous reporter au chapitre « Entretien ». |
| Accumulation de givre, probablement aussi sur le joint de porte. | Le joint de porte n'est pas étanché (peut-étre depuis le transfert des charnières). | Chaufferez la partie concernée à l'aide d'un seche-cheveux (sans excéder les 50 °C). Ce faisant, aidez manuellement le joint à reprendre sa position naturelle. |
| Bruits inhabituels. | L'appareil n'est pas d'aplomb. | Réglez les pieds. |
| L'arrière de l'appareil est appuyé contre un mur ou d'autres objets. | Déplacez légèrement l'appareil. | |
| Un composant (p. ex. un tuyau) situé à l'arrière de l'appareil touche un autre composant ou le mur. | Si nécessaire, pliez le tuyau avec précaution pour le dégager. | |
| Le compresseur ne démarre pas immédiatement après la modification de position du thermostat. | Ce phénomène est normal, il ne s'agit pas d'une anomalie. | Le compresseur démarre au bout d'un certain temps. |
| Il y a de l'eau au pied de l'appareil. | L'orifice d'évacuation de l'eau est bouché. | Reportez-vous au chapitre « Nettoyage ». |
En matière de protection de l'environnement
Le symbole qui figure sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. L'appareil doit par conséquent être remis à un centre de collecte spécialisé dans le recyclage des appareils électriques et électroniques. En éliminant l'appareil comme il se doit, l'utilisateur contribue à atténuer les conséquences négatives qu'une
mauvaise gestion des déchets peut avoir sur l'environnement et la santé. Pour obtenir de plus amples détails à propos du recyclage de cet appareil, veuillez contacter le service compétent de votre commune, la société locale de collecte des ordures ménagères ou le magasin où vous avez acheté l'appareil.
C E
