Type de produit	Lanceur de scénarios sans fil mural pour Somfy Box
Marque	Somfy
Modèle	Lanceur scénario (Smoove 1 Scenario Launcher)
Dimensions du cadre	80 x 80 x 10 mm (H x L x e)
Dimensions du module	50 x 50 x 10 mm (H x L x e)
Alimentation	1 pile 3 V type CR 2430
Fréquence radio	868,95 MHz
Portée radio	15 mètres
Indice de protection	IP 30
Température d'utilisation	0 °C à +60 °C
Classe de sécurité	III
Fonctions principales	Touches scénario 1, scénario 2, STOP, bouton PROG, bouton On/Off, voyant transmission radio
Contenu de l'emballage	Plaque de fixation, cadre Somfy, module lanceur, 2 vis et chevilles
Installation	Sur paroi plane, éviter surfaces métalliques, fixation par vis (entraxe 55 mm)
Entretien et nettoyage	Nettoyer avec un chiffon doux sec, ne pas utiliser de produits abrasifs ou solvants, éviter projections de liquides
Sécurité	Éviter les chutes, ne pas immerger, utiliser uniquement dans le domaine d'application défini par Somfy
Pile et réparabilité	Pile CR2430 remplaçable par l'utilisateur ; garantie 3 ans
Homologation	Conforme à la directive 1999/5/CE, déclaration de conformité sur www.somfy.com/ce

FOIRE AUX QUESTIONS - lanceur scenario SOMFY

Comment enregistrer le lanceur de scénarios dans TaHoma ?

Pour enregistrer le lanceur, appuyez 3 secondes sur le bouton On/Off pour l'allumer. Connectez-vous à l'interface TaHoma, allez dans le menu CONFIGURATION, cliquez sur l'onglet contrôleurs, puis sur gérer et suivez les instructions affichées à l'écran.

Comment attribuer un scénario aux touches 1 et 2 ?

Dans TaHoma, allez dans le menu MES RÉGLAGES, onglet mes périphériques, puis contrôleurs. Sélectionnez le lanceur de scénarios et glissez le scénario choisi dans les cercles en pointillé correspondant aux touches ▶ scénario 1 et/ou ▶ scénario 2. Validez en cliquant sur OK.

Que faire si l'appui sur une touche n'engendre aucune réaction ?

Vérifiez d'abord la pile : si elle est faible, remplacez-la par une pile CR2430. Assurez-vous que le lanceur est correctement enregistré dans TaHoma via le menu CONFIGURATION. Si des interférences radio surviennent, arrêtez les appareils radio à proximité.

Comment remplacer la pile du lanceur ?

Déclipsez le cadre avec le module du lanceur. Poussez la pile usagée hors de son logement avec un objet en plastique. Insérez une pile CR2430 neuve en orientant le côté + visible. Enfoncez-la jusqu'au fond, puis reclippez le cadre et le module.

Quelle est la portée radio du lanceur ?

La portée radio est de 15 mètres. Évitez d'installer le lanceur à proximité de surfaces métalliques ou dans un cadre métallique, car cela peut réduire la portée.

Puis-je utiliser un cadre métallique pour le lanceur ?

Non, Somfy déconseille l'utilisation d'un cadre métallique car il peut réduire la portée radio. Utilisez de préférence un cadre non métallique et installez le lanceur sur une surface plane et non métallique.

Comment nettoyer le lanceur de scénarios ?

Nettoyez le lanceur avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ni de solvants. Évitez toute projection de liquide et ne l'immergez pas.

À quoi sert la fonction STOP ?

La touche STOP permet d'arrêter immédiatement un scénario en cours d'exécution. Un appui bref stoppe tous les équipements pilotés par le scénario.

Puis-je recevoir une notification par email ou SMS lors de l'utilisation du lanceur ?

Oui, il est possible de paramétrer l'envoi d'un e-mail et/ou d'un SMS lors de l'activation d'un scénario. Cette option doit être activée au préalable dans votre espace personnel sur le site Somfy, onglet gérer mon forfait et mes options. Cochez les cases correspondantes dans le paramétrage du lanceur dans TaHoma.

Quel type de pile utiliser pour le lanceur ?

Le lanceur utilise une pile 3 V type CR 2430. Veillez à utiliser une pile de caractéristiques identiques et à respecter la polarité (+ visible).

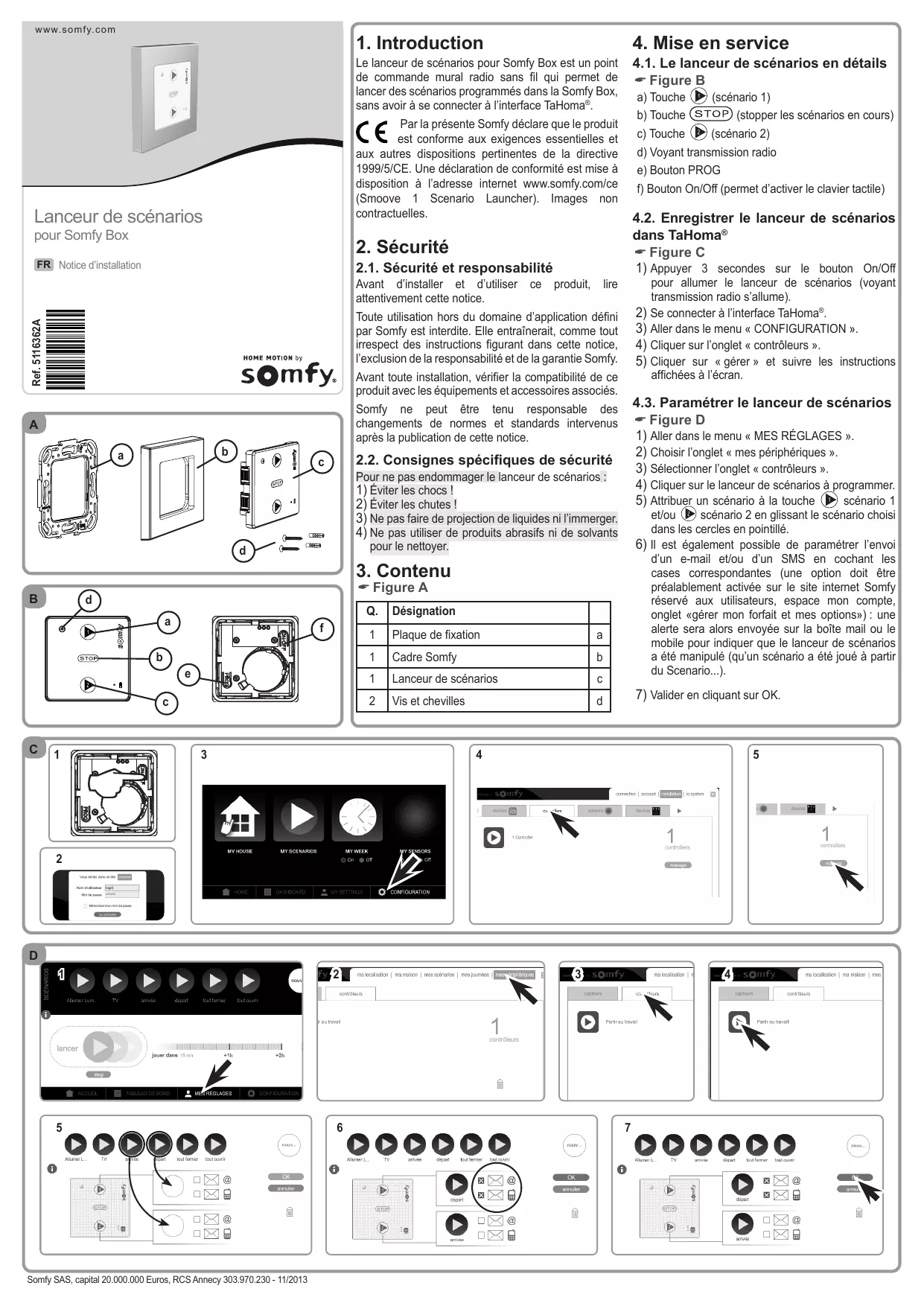

MODE D'EMPLOI lanceur scenario SOMFY

Lanceur de scénarios

pour Somfy Box

Notice d'installation

HOMEMOTIONby

somfy.

1. Introduction

Le lanceur de scénarios pour Somfy Box est un point de commande mural radio sans fil qui permet de lancer des scénarios programmés dans la Somfy Box, sans avoir à se connecter à l'interface TaHoma.

Par la présente, Somfy déclare que le produit est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com/ce (Smoove 1 Scenario Launcher). Images non contractuelles.

2.1. Sécurité et responsabilité

Avant d'installer et d'utiliser ce produit, lire attentivement cette notice.

Toute utilisation hors du domaine d'application défini par Somfy est interdite. Elle entraînerait, comme tout irrespect des instructions figurant dans cette notice, l'exclusion de la responsabilité et de la garantie Somfy.

Avant toute installation, vérifier la compatibilité de ce produit avec les équipements et accessoires associés.

Somfy ne peut être tenu responsable des changements de normes et standards intervenus après la publication de cette notice.

2.2. Consignes spécifiques de sécurité

Pour ne pas endommager le lanceur de scénarios :

1) Éviter les chutes ! 2) Éviter les chutes ! 3) Ne pas faire de projections de liquides ni l'immerger. 4) Ne pas utiliser de produits abrasifs ni de solvants pour le nettoyer.

3. Contenu

Figure A

Q.	Désignation
1	Plaque de fixation	a
1	Cadre Somfy	b
1	Lanceur de scénarios	c
2	Vis et chevilles	d

4.1. Le lanceur de scénarios en détails

Figure B a) Touche (scénario 1) b) Touche (STOP) (stopper les scénarios en cours) c) Touche (scénario 2) d) Voyant transmission radio e) Bouton PROG f) Bouton On/Off (permet d'activer le clavier tactile)

4.2. Enregistrer le lanceur de scénarios dans tahoma

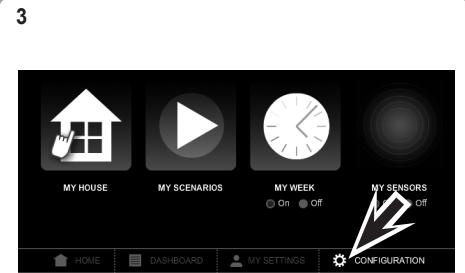

1) Appuyer 3 secondes sur le bouton On/Off pour allumer le lanceur de scénarios (voyant transmission radio s'allume). 2) Se connecter à l'interface TaHoma. 3) Aller dans le menu « CONFIGURATION » 4) Cliquer l'onglet « contrôleurs » 5) Cliquer sur « gérer » et suivre les instructions affichées à l'écran.

4.3. Paramétrer le lanceur de scénarios

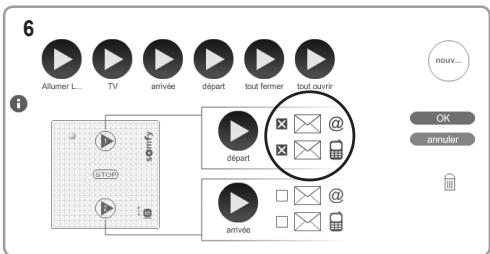

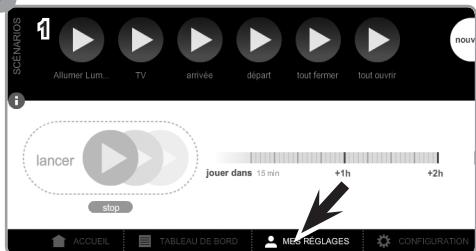

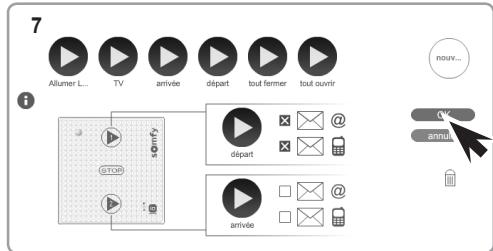

1) Aller dans le menu « MES RÉGLAGES » 2) Choisir l'onglet « mes périphériques » 3) Sélectionner l'onglet « contrôleurs » 4) Cliquer sur le lanceur de scénarios à programmer. 5) Attribuer un scenario à la touche (▶ scenario 1 et/ou ▶ scenario 2 en glissant le scenario choisi dans les cercles en pointillé. 6) Il est également possible de paramétrer l'envoi d'un e-mail et/ou d'un SMS en cochant les cases correspondantes (une option doit être préalablement activée sur le site internet Somfy réservé aux utilisateurs, espace mon compte, onglet « gérer mon forfait et mes options ») : une alerte sera alors envoyée sur la boîte mail ou le mobile pour indiquer que le lanceur de scénarios a été manipulé (qu'un scenario a été joué à partir du Scenario...). 7) Validator en cliquant sur OK.

5. Installation

Figure E

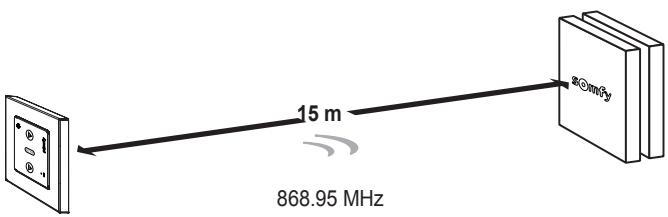

L'utilisation d'appareils radios (par exemple un casque radio Hi-Fi) utilisant la même fréquence peut engendrer des interférences et réduire les performances du produit. - Le matériel dans lequel le produit est utilisé peut réduire la portée radio. La portée radio est de 15m Ne jamais installer le lanceur de scénarios à proximé ou sur des surfaces métalliques ni avec un cadre métallique, ceci peut réduire la portée radio.

Contrôler la portée radio avant de fixer le lanceur de scénarios.

Ce produit doit être installé sur une paroi et Somfy recommande que cette surface soit plane.

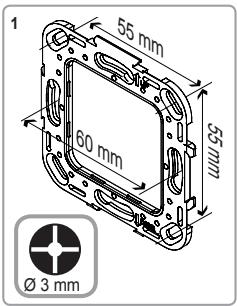

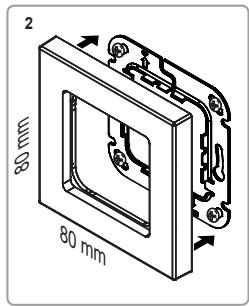

1) Fixer la plaque de fixation à l'aide des vis fournies (espacement 55mm). 2) Clipper le cadre sur la plaque de fixation (encoche vers le bas). 3) Clipper le module du lanceur de scénarios sur l'ensemble.

6. Utilisation

Lorsque le lanceur de scénarios a été paramétré dans TaHoma, l'appui sur scenario 1 ou sur scenario 2 permet de lancer le scénario associé à 1 ou 2 dans TaHoma.

6.2. Fonction STOP

Figure G

Un scénario est en cours d'exécution. Faire un appui bref sur STOP : les équipements pilotés par le scénario s'arrêtent automatiquement.

7.1. Questions sur le lanceur de scénarios?

Constats	Causes possibles	Solutions
L'appui sur une touche du point de commande n'engendre aucune réaction des équipements choisis.	La pile est faible.	La replacer.
	Le lanceur de scénarios n'est pas enregistré correctement dans TaHoma®	Vérifier le paramètre du lanceur de scénarios dans TaHoma®
	La réception radio est alterée par des équipements radio externes	Arrêter les apparueils radio aux alentours.

7.2. Remplacement de la pile

Figure H

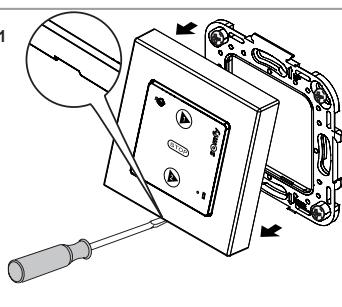

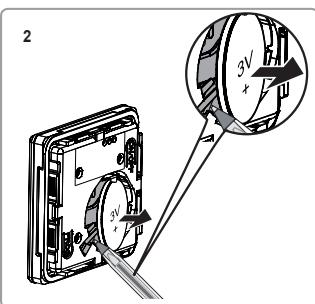

1) Déclipper le cadre avec son module du lanceur de scénarios. 2) Pousser la pile usagée hors de son logement avec un objet en plastique. 3) Insérer une pile aux caractéristiques identiques, la face marquée du plus (+) visible. Pousser la pile au fond de son logement. 4) Re-clipper le cadre et le module du lanceur de scénarios.

Assistance

Télécommande Indigo 3260 dites "Somfy

0.15 EUR TTC/MN

Garantie

Ce produit est garanti 3 ans à compter de sa date d'achat. Déclarer votre garantie en créant votre compte personnel sur: www.ma-domotique-somfy.fr

8. Données techniques

Fréquence radio :	868.95 MHz
Niveau de sécurité :	Classe III
Température d'utilisation :	0°C à + 60°C
Dimensions du cadre Somfy (A) en mm (H x I x e) :	80 x 80 x 10
Dimensions du Module (B) en mm (H x I x e) :	50 x 50 x 10
Alimentation :	1 pile 3 V type CR 2430
Indice de protection :	IP 30

Veiller à séparer les piles et les batteries des autres types de déchets et à les recycler via votre système local de collecte.
