Marque	BLAUPUNKT
Modèle	GTA 2200
Type de produit	Amplificateur audio 2 canaux
Puissance maximale (stéréo)	2 x 200 W sous 4 Ω
Puissance RMS (stéréo)	2 x 100 W sous 4 Ω
Puissance maximale (mono ponté)	1 x 600 W sous 4 Ω
Puissance RMS (mono ponté)	1 x 300 W sous 4 Ω
Réponse en fréquence	10 Hz – 26 kHz
Rapport signal/bruit	> 80 dB
Stabilité d'impédance	2 Ω (stéréo)
Sensibilité d'entrée	0,3 – 8 V
Filtre passe-bas (Low Pass)	40 – 460 Hz
Filtre passe-haut (High Pass)	65 – 4500 Hz
Dimensions (L x l x h)	280 x 250 x 57 mm
Alimentation	12 V DC (batterie véhicule)
Consommation électrique	Env. 30 A (max)
Protection intégrée	Fusibles (Fuse), protection contre court-circuit et surchauffe
Indicateur de fonctionnement	LED verte (marche) / rouge (protection)
Entrée audio	Prise Cinch (RCA) stéréo
Commandes	Régulateur de gain, sélecteur de filtre (Low/High Pass), réglage de fréquence
Montage	Sous siège ou dans le coffre (fixation par vis)
Nettoyage	Chiffon sec et doux
Accessoires fournis	Vis de montage, notice d'utilisation

FOIRE AUX QUESTIONS - GTA 2200 BLAUPUNKT

Quelle est la puissance de l'amplificateur Blaupunkt GTA 2200 ?

L'amplificateur délivre 2 x 200 W en puissance maximale stéréo sous 4 Ω, et 1 x 600 W en mode mono ponté (max). En RMS, il fournit 2 x 100 W (stéréo) ou 1 x 300 W (mono ponté).

Comment brancher l'amplificateur à l'autoradio ?

Utilisez une prise Cinch (RCA) stéréo. Si votre autoradio est équipé d'une prise ISO Blaupunkt, vous aurez besoin d'un adaptateur ISO-Cinch (réf. 7 607 893 093 ou 7 607 855 094).

Quel câble d'alimentation utiliser ?

La section minimale des câbles + et - doit être de 6 mm². Le câble positif doit être relié à la batterie via un fusible placé à moins de 30 cm de la batterie. Le câble négatif doit être vissé à un point de masse (carrosserie) propre et sans peinture.

Comment régler le gain de l'amplificateur ?

Tournez le régulateur de gain dans le sens horaire pour augmenter la sensibilité d'entrée (0,3 à 8 V). Ce n'est pas un réglage de volume : une fois le niveau optimal atteint, le volume se règle depuis l'autoradio.

Puis-je utiliser cet amplificateur avec un subwoofer ?

Oui, en mode ponté (mono). Branchez le haut-parleur sur les bornes positives des deux canaux (L+ et R+). Attention : l'impédance ne doit pas être inférieure à 4 Ω en mode ponté pour éviter une surchauffe.

Comment régler le filtre passe-bas ou passe-haut ?

Utilisez le sélecteur pour choisir Low-Pass (basses fréquences) ou High-Pass (hautes fréquences). Puis ajustez la fréquence de coupure : pour un subwoofer, réglez le Low-Pass entre 40 et 460 Hz ; pour des haut-parleurs médium/aigus, réglez le High-Pass entre 65 et 4500 Hz.

Que signifie la LED rouge sur l'amplificateur ?

La LED rouge indique une mise en protection de l'étage de sortie (surchauffe, court-circuit ou impédance trop faible). Vérifiez les branchements et la charge. Une LED verte indique un fonctionnement normal.

Où installer l'amplificateur dans le véhicule ?

Il peut être monté sous un siège ou dans le coffre. Choisissez un endroit sec, bien ventilé pour le refroidissement, et fixez-le solidement avec les vis fournies.

Puis-je utiliser des enceintes de 2 ohms ?

Oui, l'amplificateur est stable en 2 Ω en mode stéréo. En mode ponté, l'impédance minimale est de 4 Ω. Respectez ces limites pour éviter d'endommager l'appareil.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez pas de produits chimiques ou d'eau, car ils pourraient endommager les composants électroniques.

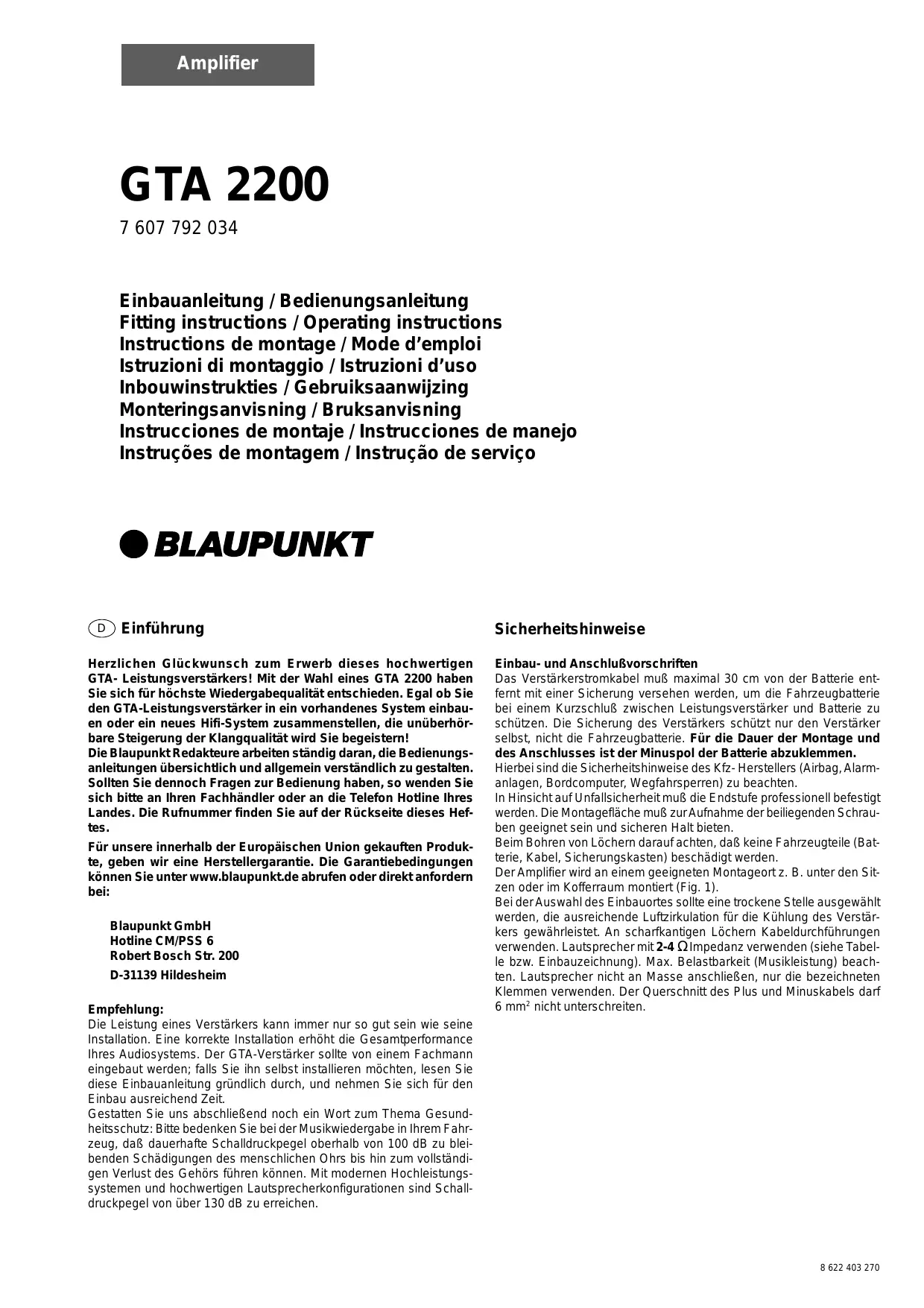

MODE D'EMPLOI GTA 2200 BLAUPUNKT

pays (hot line). Vous le trouvez à la dernière page de ce fascicule.

Notre garantie s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouverez les conditions sur notre site Internet :

www.blaupunkt.de. Vous pourrez aussi les onionsir en vous adressant à :

Blaupunkt GmbH

Hotline CM/PSS 6

Robert Bosch Str. 200

D-31139 Hildesheim

La performance d'un amplificateur est toujours fonction de son installation, une installation correcte améliorant la performance d'ensemble du système audio. L'amplificateur GTA devrait être installé par un expert ; au cas où ce serait vous à pouvoir l'instruire, mettez d'abord ce mode d'emploi sans rien omettre, puis effectuez l'installation en prenant le temps nécessaire. Pour conclure, permettez-nous de vous donner encore quelques conseils, notamment en matière de protection de la santé : écouter de la musique dans un véhicule à un niveau dépassant 100 décibels peut endommager l'ouïe humaine de façon irrémédiable, voire occasionner sa perte totale. Avec les systèmes modernes, très puissants, et des haut-parleurs haut de gamme, il est possible de dépasser le niveau de pression sonore de 130 décibels.

Consignes de sécurité

Dispositions relatives à l'installation et au branchement

Le câble électrique de l'amplificateur doit être équipé d'un fusible placé à une distance maximale de 30 cm par rapport à la batterie du véhicule, pour protéger celle-ci en cas de court-circuit entre l'amplificateur et la batterie. Le fusible de l'amplificateur ne protège que ce dernier, non la batterie du véhicule. Pendant le montage et le branchement de l'amplificateur, le pôle négatif de la batterie doit être déconnecté.

Effectuer l'installation en observant les consignes de sécurité du fabricant du véhicule (air bag, équipement d'alarme, ordinateur de bord, dispositif d'antidémarrage).

Pour prévenir les accidents, il est nécessaire que l'étage amplificateur de puissance soit fixé de façon professionnelle. Il doit être possible d'introduire les vis livrées avec l'amplificateur dans la surface de montage, qui, elle, doit offrir un support sûr.

En perçant des trous, il est nécessaire de faire attention à ne pas endommager des pièces du véhicule telles que la batterie, les câbles ou la boîte à fusibles.

L'amplificateur doit être installé à un endroit convenable, p. ex. sous les sièges ou dans le coffre (fig. 1). Lors du choix de l'emplacement, veillez à ce que celui-ci soit sec et que l'air y circule suffisamment pour assurer le refroidissement de l'amplificateur. Si le bord des trous est tranchant, utilisez un cheminement de câbles. Utilisez des haut-parleurs ayant une impédance de 2-4 Ω (cf. tableau ou dessin de montage). Faites attention à la charge maximale (puissance sonore). Ne reliez les haut-parleurs à la terre, n'utilisez que les bornes marquées. La section des câbles +/- ne doit pas être inférieure à 6mm².

Amplifier GTA 2200

Cet amplificateur est conçu pour le rattachement à une prise Cinch d'autoradio. Si l'autoradio est équipé d'une prise ISO Blaupunkt, utiliser un adaptateur ISO-Cinch (7 607 893 093/ 7 607 855 094).

Possibilités d'emploi et branchement des haut-parleurs :

Stereo-Mode Max Power	2 x 200 Watt / 4 Ω	Fig.3
Mono-Mode Max Power	1 x 600 Watt /4 Ω	Fig.4
Stereo-Mode RMS Power	2 x 100 Watt / 4 Ω	Fig.3
Mono-Mode RMS Power	1 x 300 Watt / 4 Ω	Fig.4
Réponse harmonique	10 Hz - 26.000 Hz
Rapport signal bruit	>80 dB
Stabilité	2 Ω
Sensibilité d'entrée	0,3 - 8 V
Filtre passe-bas (Low Pass)	40 - 460 Hz
Filtre passe-haut (High Pass)	65 - 4500 Hz
Dimensions P x A x L (mm)	280 x 57 x 250

Branchement +/-

Nous recommandons une section minimale de 6mm². Les câbles (+), en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être mis en place jusqu'à la batterie, et reliés aux portes-fusibles. Si le bord des trous est tranchant, utilisez un cheminement de câbles. Les câbles (-), eux aussi en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être vissés fermement à un point de contact à la terre, libre d'interférence, tel que des vis ou le métal de la carrosserie (pas au pôle négatif de la batterie!). Mettre à nu les points de contact à la terre, en grattant dessus, et les graisser.

Fusibles intégrés (fuse)

Les fusibles intégrés dans l'amplificateur (Fuse) protègent l'étage amplificateur de puissance et tout le système électrique en cas de dérangement. Au moment de changer les fusibles, ne les shuntez en aucun cas, et ne les remplacez pas par des fusibles conçus pour des courants plus importants.

Exemples de branchement

Branchement de la tension d'alimentation. fig. 2

Branchement aux autoradios à sortie Cinch. fig. 2a

Branchement de haut-parleurs. fig. 3-5

Relier la prise remote de l'amplificateur à une source de tension commutable de +12 v.

Il est ainsi possible d'allumer et d'éteindre l'amplificateur par l'interrupteur Marche/Arrêt de la radio.

Régulateur de gain

À l'aide du régulateur de gain, il est possible d'adapter la sensibilité d'entrée de l'étage amplificateur de puissance à la tension de sortie du préamplificateur de votre autoradio. La plage de régulation va de 0,3 V à 8 V. Pour les modèles.

Pour brancher un modèle d'un autre fabricant, il est nécessaire d'adapter la sensibilité d'entrée selon les instructions du fabricant en question.

Sur ce point, encore quelques renseignements importants : en tournant le régulateur dans le sens des aiguilles d'une montre, on augmente la sensibilité d'entrée de l'amplificateur, et par là également le volume. Il ne s'agit cependant pas d'un réglage de volume ; en position finale, la puissance sonore n'est pas majorée, même si au départ on en a l'impression. Car le système n'augmente plus rapidement la puissance sonore que si le régulateur de volume de la radio est ouvert.

Branchement de haut-parleurs

(A cas échéant où l'amplificateur devrait être branché à pont, vous pouvez sauter ce passage et passer immédiatement à la partie « Branchement à pont de haut-parleurs ». )

Comme pour tous les composants audio, le même principe vaut aussi pour l'amplificateur et les haut-parleurs : pour assurer une bonne reproduction des basses, il est nécessaire que les pôles soient branchés correctement. C'est pourquoi il est très important que la prise (+) de l'amplificateur soit reliée à la prise (+) du haut-parleur ; il en est de même pour le pôle négatif. En outre, il est nécessaire de veiller à ce que la voie de gauche de l'amplificateur soit connectée avec le haut-parleur de gauche, ainsi que la voie de droite avec le haut-parleur de droite.

Branchement à pont de haut-parleurs

L'amplificateur GTA peut être shunté pour fonctionner aussi en mode mono, ce qui permet à l'amplificateur d'être utilisé pour un ou plusieurs subwoofer, voir pour un haut-parleur pour les fréquences moyennes. Dans ce cas, l'amplificateur réunit les voies de droite et de gauche en une voie unique de sortie (sortie mono).

Remarque : l'amplificateur peut réunir les signaux de droite et de gauche seulement si les branchements RCA de droite et de gauche ont été effectués.

ATTENTION : en cas de connexion à pont, la charge d'amplificateur ne doit pas être inférieure à 4 ohms. Une charge assez faible entraîne une surchauffe ou un arrêt de l'amplificateur et risque de provoquer des dommages permanents.

Réglage du mode et de la zone des passages de fréquence

GTA 2200 permet le réglage du mode de passage de fréquence (c.-à-d. Low-Pass ou High-Pass), ainsi que celui de la fréquence d'accès désirée. Si l'on souhaite brancher p. ex. une paire de subwoofer, les réglages Low-Pass qui sont représentés là, doivent être effectués. La fréquence d'accès est fonction de la gamme de fréquences des haut-parleurs (voir gamme recommandée de fréquences de haut-parleur).

Réglage des fréquences high-pass

Ce régulateur, qui est actif lorsque l'interrupteur se trouve en position « Hi-Pass », permet de régler la fréquence d'accès souhaitée. Exemple : pour un réglage sur 65 Hz, l'amplificateur aura une gamme de fréquences entre 65 Hz et 26.000 Hz.

Réglage des fréquences low-pass

Ce régulateur, qui est actif lorsque l'interrupteur se trouve en position « Low-Pass », permet de régler la fréquence d'accès souhaitée. Exemple : pour un réglage sur 40Hz, l'amplificateur aura une gamme de fréquences entre 40Hz et 10Hz.

Indication de fonctionnement (POWER / protection)

Affichage vert: Étage de sortie connectée, état de fonctionnement régulier.

Affichage rouge: L'étage de sortie est électroniquement déconnectée à cause d'une défaillance.

Sous réserve de modifications!
