DMP-UB150EF-K - Lecteur dvd PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur Blu-ray Ultra HD
Marque	Panasonic
Modèle	DMP-UB150EF-K
Dimensions (L x H x P)	320 mm x 46 mm x 193 mm
Poids	Environ 1,2 kg
Alimentation	CC 12 V, 1,5 A (adaptateur secteur fourni)
Consommation électrique	Environ 12 W en fonctionnement, 0,3 W en veille (Démarrage rapide désactivé)
Formats de disque supportés	Ultra HD Blu-ray, BD-Video, BD-RE, BD-R, DVD-Video, DVD-R/RW, DVD+R/+RW, CD audio, CD-R/RW
Formats de fichier	MKV, MP4, MPEG2, JPEG, MPO, MP3, FLAC, WAV, AAC, WMA, DSD, ALAC, AIFF
Sorties	1 x HDMI AV OUT, 1 x port USB (avant), 1 x port LAN (Ethernet)
Résolution maximale	4K (3840 x 2160) à 50p/60p, HDR
Fonctions réseau	BD-Live, Réseau domestique (DLNA), Mise à jour firmware en ligne
Fonction HDMI CEC	Oui - Commande via télécommande TV, allumage/arrêt lié
Lecture 3D	Oui, compatible disques 3D (nécessite TV 3D)
Accessoires fournis	Télécommande (N2QAYA000205), piles, adaptateur secteur
Température de fonctionnement	+5 °C à +35 °C
Humidité de fonctionnement	10 % à 80 % HR (sans condensation)
Type de laser	Laser Classe 1 (CD: 770-800 nm, DVD: 650-666 nm, BD: 400-410 nm)
Entretien	Nettoyer avec un chiffon doux et sec. Utiliser un nettoyeur pour lentille (optionnel) pour la lentille.
Sécurité	Ne pas exposer à l'humidité, ne pas obstruer les ouvertures d'aération, utiliser uniquement l'adaptateur fourni.

FOIRE AUX QUESTIONS - DMP-UB150EF-K PANASONIC

Comment connecter le lecteur à mon téléviseur ?

Utilisez un câble HDMI de qualité pour relier la prise HDMI AV OUT du lecteur à une entrée HDMI de votre téléviseur. Assurez-vous de sélectionner l'entrée correspondante sur le téléviseur. Pour bénéficier de la 4K, utilisez un câble HDMI prenant en charge 18 Gbit/s.

Comment mettre à jour le firmware ?

Connectez le lecteur à Internet via un câble Ethernet ou un adaptateur Wi-Fi (non fourni). Allez dans le menu Configuration > Mise à jour du firmware > Vérification de la mise à jour auto. Suivez les instructions à l'écran. Vous pouvez aussi télécharger le firmware depuis le site Panasonic et le transférer via une clé USB.

Quels types de disques puis-je lire ?

Ce lecteur supporte les disques Ultra HD Blu-ray, Blu-ray, DVD et CD. Il peut également lire des fichiers numériques depuis un périphérique USB (MKV, MP4, JPEG, MP3, etc.).

Comment nettoyer l'appareil et les disques ?

Pour l'appareil, utilisez un chiffon doux et sec. N'utilisez jamais de solvants. Pour les disques, essuyez délicatement du centre vers le bord avec un chiffon humide puis sec. Évitez les rayures et les empreintes.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (insérez-les correctement). Si d'autres appareils Panasonic répondent, changez leur code télécommande. Sinon, débranchez l'adaptateur secteur pendant 1 minute puis rebranchez.

Comment lire un disque Blu-ray 3D ?

Assurez-vous que votre téléviseur est compatible 3D et que le lecteur est connecté via un câble HDMI. Insérez le disque, la lecture 3D démarre automatiquement. Vous pouvez régler les paramètres 3D dans le menu Options.

Comment utiliser la fonction réseau domestique ?

Connectez le lecteur à votre réseau via Ethernet. Dans le menu ACCUEIL, sélectionnez "Réseau domestique" puis "Lecture du contenu de réseau". Vous pourrez accéder aux fichiers partagés sur un serveur DLNA (ordinateur, NAS).

Qu'est-ce que la fonction HDMI CEC ?

HDMI CEC permet de contrôler le lecteur avec la télécommande du téléviseur (si compatible). Activez l'option dans le menu Configuration > Paramètres TV > HDMI CEC. Vous bénéficiez de la mise en marche/arrêt automatique et du basculement d'entrée.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Allez dans le menu Configuration > Réglages par défaut > Oui. Vous pouvez aussi maintenir enfoncées les touches [▲] de l'appareil et [0] de la télécommande pendant 5 secondes, puis naviguer jusqu'à "08 FIN" et appuyer sur [OK] pendant 5 secondes.

Que faire si l'image ne s'affiche pas ou est déformée ?

Vérifiez le câble HDMI et la sélection d'entrée du téléviseur. Si le format vidéo est incorrect, maintenez enfoncées les touches [▲] de l'appareil et [8] de la télécommande pendant 5 secondes pour réinitialiser le format vidéo. Assurez-vous que le câble prend en charge la résolution utilisée (18 Gbit/s pour 4K 50p/60p).

MODE D'EMPLOI DMP-UB150EF-K PANASONIC

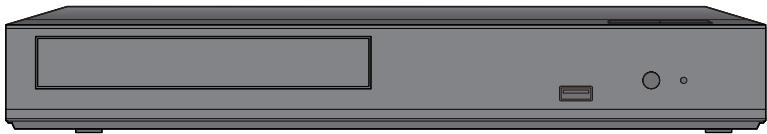

Lecteur de blu-ray disc™

Modèle No.

DP-UB450

DP-UB154

DP-UB150

Blu-ray

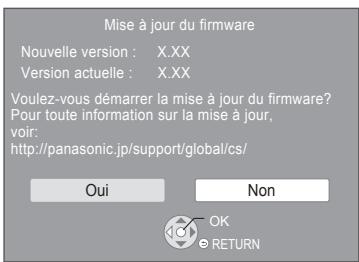

Mise à jour du logiciel

Panasonic améliore de façon constante le firmware de l'appareil afin de s'assurer que ses clients bénéficient d'une technologie de pointe. Panasonic vous conseille de mettre à jour votre firmware chaque fois que vous recevez une notification.

Pour avoir des détails, consultez "Mise à jour du logiciel" (⇒ 15) ou http://panasonic.jp/support/global/cs/ (Ce site est uniquement en anglais.)

Nous vous remercions d'avoir acheté ce produit.

Veuillez lire attentivement les présentes instructions avant d'utiliser ce produit, et ce manuel pour utilisation ultérieure.

Appareil

Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

N'exposez pas cet appareil à la pluie, l'humidité, l'égouttement ou l'éclaboussement. - Ne placez pas d'objets remplis d'eau, tels que des vases, sur l'appareil. - Utilisez les accessoires préconisés. - Ne retirez pas les caches. - Ne réparez pas l'appareil vous-même. Confiez l'entretien à un personnel qualifié. - Ne laissez pas d'objets métalliques tomber dans cet appareil. - Ne placez pas d'objets lourds sur cet appareil.

Adaptateur secteur

Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

Assurez-vous que la puissance du voltage fourni correspond au voltage inscrit sur l'appareil. - Branchez la fiche secteur dans la prise électrique. - Vous ne devez pas tirer, plier ou placer d'objets lourds sur le cordon. - Ne manipulez pas la prise avec les mains mouillées. - Tenez le corps de la prise secteur en la débranchant. - N'utilisez pas de prise secteur ni de prise de courant endommagée.

La fiche secteur est le dispositif de déconnexion. Installez cet appareil de sorte que la fiche secteur puisse être débranchée immédiatement de la prise de courant.

Petit objet

Gardez les piles hors de portée des enfants pour éviter qu'ils les avalent.

Appareil

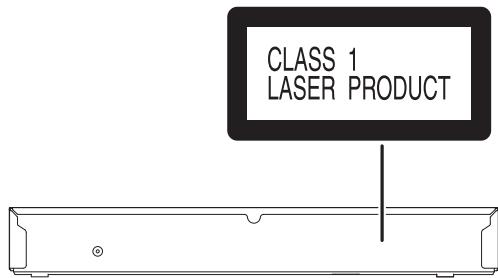

• Cet appareil utilise un laser. L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que celles spécifiées ici peut provoquer une exposition à des radiations dangereuses.
• Ne placez pas de sources de flammes vives telles que bougies allumées sur cet appareil.
• Cet appareil peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignez le téléphone mobile de cet appareil.
• Cet appareil est destiné aux climats tempérés.
• Certaines parties de cet appareil peuvent chauffer pendant l'utilisation. Pour déplacer ou nettoyer cet appareil, débranchez le cordon d'alimentation secteur et attendez 3 minutes ou plus.

Emplacement

Placez cet appareil sur une surface plane.

Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

• N'installez pas et ne placez pas cet appareil dans une bibliothèque, un placard ni dans un autre espace réduit. Assurez-vous que l'appareil est bien ventilé.
• Ne bouchez pas les ouvertures d'aération de cet appareil avec des journaux, nappes, rideaux ou objets similaires.
• Ne placez pas l'appareil sur un amplificateur/récepteur ou un autre appareil qui pourrait se réchauffer. La chaleur pourrait endommager l'appareil.
• N'exposez pas cet appareil directement aux rayons du soleil, à des températures élevées, à une humidité élevée ni à des vibrations excessives.

Piles

Manipuler de façon incorrecte les piles peut causer une fuite d'électrolyte ainsi qu'un incendie.

• Il y a un danger d'explosion si la pile n'est pas correctement remplacée. Remplacez-la uniquement par le type recommandé par le fabricant.
• Pour jeter les piles, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.
• Ne mélangez pas d'anciennes et de nouvelles piles ou des piles de différents types.
• Ne chauffez pas et n'exposez pas les piles à une flamme.
• Ne laissez pas la (les) pile(s) dans un véhicule exposé directement aux rayons du soleil pendant un long moment avec fenêtres et portières fermées.
• Ne pas démonter ou court-circuiter les piles.
• Ne rechargez pas des piles alcalines ou au manganèse.
• Ne pas utiliser des piles dont le revêtement a été enlevé.

Retirez les piles si vous n'avez plus l'intention d'utiliser la télécommande pendant une longue période. Rangez-les dans un endroit sec et frais.

Adaptateur secteur

L'adaptateur secteur fonctionne avec un courant secteur entre 110 V et 240 V.

Mais procurez-vous un adaptateur pour fiche correspondant si la fiche n'entre pas dans la prise secteur murale.

Liminaire d'utilisation du contenu copié non autorisé

Cet appareil adopte la technologie suivante pour la protection des droits d'auteur.

Avis cinavia

Ce produit utilise la technologie Cinavia pour limiter l'utilisation de reproductions illégales de certains films et vidéos disponibles dans le commerce et de leur bande sonore. Lorsqu'une utilisation illégale ou une reproduction interdite est détectée, un message s'affiche et la lecture ou la reproduction s'interrompt.

De plus amples informations sur la technologie Cinavia sont disponibles auprès du Centre d'information des consommateurs en ligne de Cinavia sur le site http://www.cinavia.com. Pour obtenir des informations supplémentaires par courrier sur Cinavia, envoyez votre demande avec votre adresse : Centre Cinavia d'information des consommateurs, P. O. Box 86851, San Diego, CA, 92138, Etats-Unis.

En cas d'élimination ou de cession de cet appareil

Cet appareil peut conserver les informations de réglage d'utilisateur. Si vous vous débarrasssez de cet appareil en le jetant ou en le cédant, suivez la procédure du_retour de tous les réglages de préRéglage en usine pour effacer les réglages d'utilisateur. (⇒ 28, "Pour ramener tous les réglages sur leur valeur d'usine.")

L'histoire de l'exploitation peut être enregistrée dans la mémoire de cet appareil.

Applicable uniquement dans les pays membres de l'union européenne et les pays disposant de systèmes de recyclage

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles, appareils électriques et électroniques usagés, doivent être séparées des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles (pictogramme du bas) :

Si ce pictogramme est combiné avec un symbole chimique, il répond également aux exigences posées par la Directive relative au produit chimique concerné.

Table des matières

Précautions. 2

Prise en main

Accessoires 5

Entretien de l'appareil et des supports. 5

Support lisible. 6

Guide de référence de la commande. 8

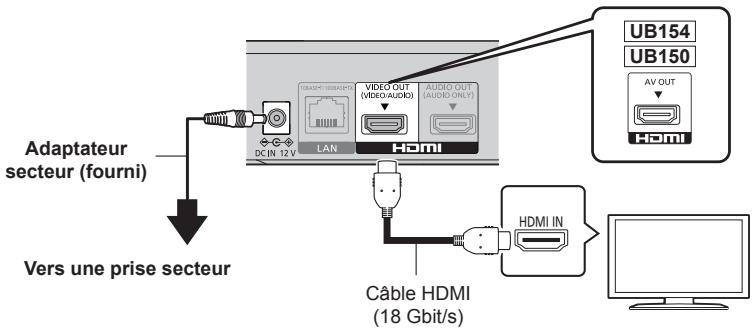

Pour raccorder un téléviseur... 10

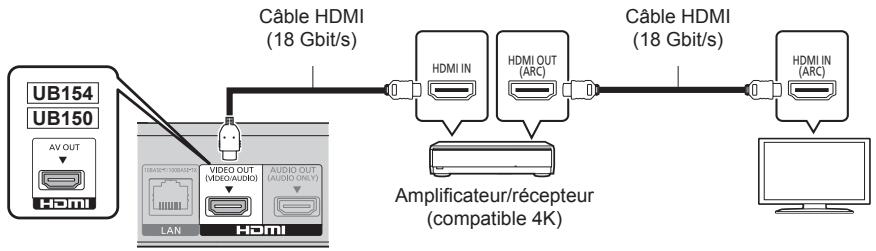

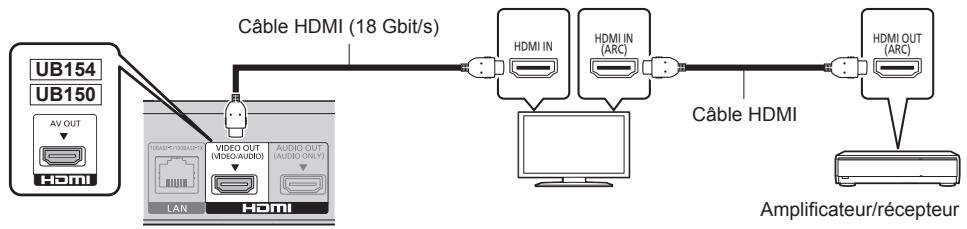

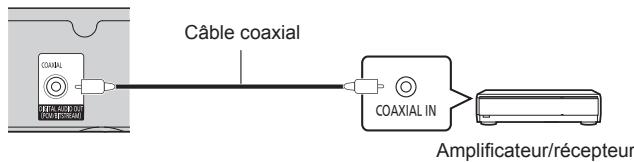

Connexion à un amplificateur/récepteur 11

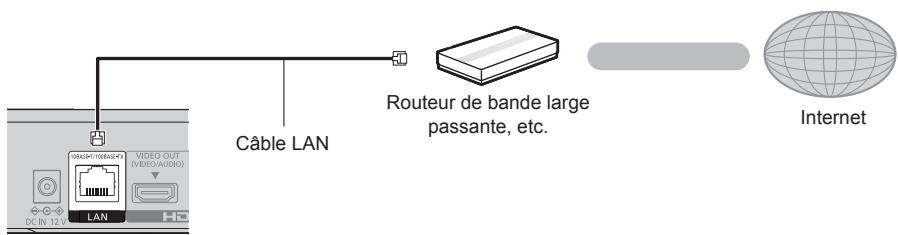

Connexion au réseau 13

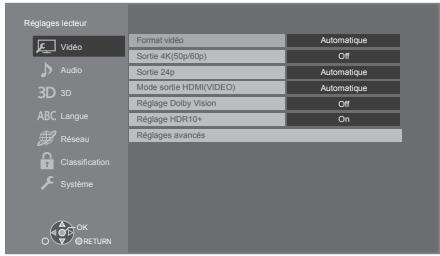

Réglage 14

Lecture

Menu ACCUEIL 16

Lecture 16

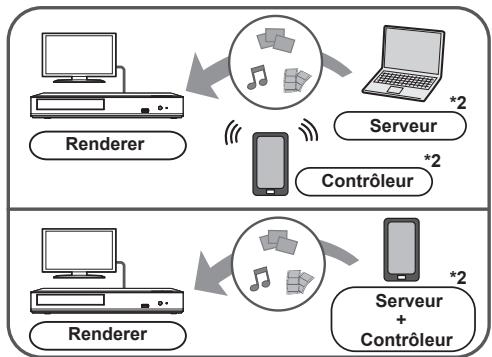

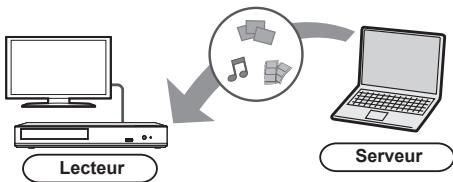

Fonction réseau domestique... 19

"HDMI CEC" 20

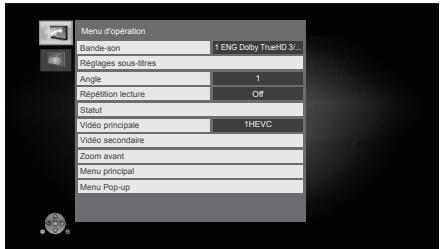

Menu Options. 21

Guide de résolution des pannes. 28

Caractéristiques 33

Licences 36

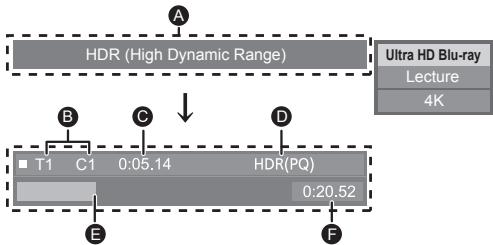

Pour profiter du disque Ultra HD Blu-ray présenté avec l'imagerie à grande gamme dynamique (HDR)

Si un message concernant la compatibilité de l'imagerie à grande gamme dynamique (HDR) s'affiche pendant la lecture d'un disque Ultra HD Blu-ray, vérifie les paramètres de votre téléviseur comme suit.

Un exemple de message :

1) Lorsque vous utilisez un téléviseur Panasonic compatible 4K/High Dynamic Range (HDR), datant de 2015 ou plus tard, activez le paramètre HDR du téléviseur. (Ce paramètre pourrait ne pas être disponible selon le téléviseur. Consultez le mode d'emploi de ce dernier pour avoir plus de détails.) 2) Si vous utilisez une TV autre que Panasonic, compatible avec la 4K et l'imagerie à grande gamme dynamique (HDR), veuillez vous reporter aux instructions d'utilisation de la TV. 3) Lorsque vous lisez un disque à imagerie à grande gamme dynamique (HDR) sur une TV ne disposant pas de la fonction d'imagerie à grande gamme dynamique (HDR), il est possible de lire le disque (en qualité non HDR) même si le message s'affiche.

Politique de VIE privée (extrait)

Panasonic Corporation, dont le siège social est sis 1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8501, Japon, collecte automatiquement des données à caractère personnel tel que votre adresse IP et/ou le Device ID de votre appareil dès que vous vous connectez à Internet. Nous faisons cela pour protéger nos clients et l'intégrité de notre Service, ainsi que pour protéger les droits et biens de Panasonic.

Vous avez un droit d'accès, de correction et de position au traitement dans certaines circonstances, le droit d'effacement, de limitation du traitement, le droit à la portabilité des données et un droit de s'opposer à d'autres formes de traitement. Si vous souhaitez exercer l'un des droits susmentionnés, et/ou souhaitez en savoir plus à propos du traitement de vos données à caractère personnel dans ce contexte, veuillez vous référer au texte complet de notre politique de vie privée affichée sur la page du support de tout appareil, http://av.jpn/support.panasonic.com/support/global/cs/bd/privacy/ ou contactez notre service de communications/support aux clients au numéro de téléphone ou à l'adresse mentionnés dans la Garantie Européenne de Panasonic incluse dans la boîte de tout appareil afin de vous envoyer le texte complet de notre politique de vie privée.

Accessoires

Contrôlez les accessoires fournis avant d'utiliser cet appareil.

1 Télécommande (N2QAYA000205) 2 Piles pour la télécommande 1 Adaptateur secteur

• Les références des produits fournies dans ce mode d'emploi sont correctes à compter de février 2019. Des modifications peuvent être effectuées.
• N'utilisez pas l'adaptateur secteur avec un autre appareil.
• N'utilisez aucun autre adaptateur secteur que ceux fournis.

Utiliser la télécommande

Insérez les piles de façon à ce que leurs pôles (+ et -) correspondent à ceux de la télécommande.

(Piles alcalines ou au manganèse)

Pointez-le vers la cellule de réception du signal de commande à distance sur cet appareil. (⇒ 9)

Nettoyer cet appareil avec un chiffon doux et sec

• Ne jamais utiliser d'alcool, de diluant pour peintures ni de benzène pour nettoyer cette unité.
• Avant d'utiliser un chiffon chimiquement, lisez soigneusement les instructions fournies avec le chiffon.

La lentille de cet appareil

Utilisez le nettoyeur pour lentille (non fourni) pour nettoyer la lentille de l'appareil.

Nettoyer les disques

FAITES EVITEZ

Nettoyez avec un chiffon humide puis essuyez avec un chiffon sec.

Précautions de manipulation d'un disque

Tenez les disques par les bords pour éviter de les rayer par inadvertance ou d'y laisser vos empreintes. - Évitez de coller des étiquettes ou des autocollants sur les disques. - N'utilisez pas des sprays nettoyants pour disques, de la benzine, des diluants, des liquides de protection contre l'électricité statique ou n'importe quel autre solvant. - N'utilisez pas les disques suivants :

• Les disques comptant un adhésif exposé, des autocollants ou étiquettes enlevés (disques loués, etc.).
• Disques très affectés par la voilure ou la fissure.
• Des disques aux formes irrégulières, s'apparentant au cœur.

Support lisible

Appareil	Marquage sur le support	Types d'appareil	Format des contenus
BD	ULTRAHD™ Blu-ray	Ultra HD Blu-ray*12	Vidéo
	Blu-rayDisc	BD-Video	Vidéo
		BD-RE BD-RE DL	Vidéo, MKV, MP4, MPEG2, JPEG, MPO, AAC, AIFF, ALAC, DSD (DFF, DSF), FLAC, MP3, WAV, WMA
		BD-R BD-R DL
DVD	DVD VIDEO	DVD-Video	Vidéo
	DVD R 4.7	DVD-R	Vidéo, AVCHD, MKV, MP4, MPEG2, JPEG, MPO, AAC, AIFF, ALAC, DSD (DFF, DSF), FLAC, MP3, WAV, WMA
	DVD R R DL	DVD-R DL
	DVD R W	DVD-RW	Vidéo, AVCHD
	—	+R/+RW/+R DL
CD	COMPACT DISC DIGITAL AUDIO	CD musicaux	[CD-DA] musicaux
	—	CD-R CD-RW	MKV, MP4, MPEG2, JPEG, MPO, AAC, AIFF, ALAC, FLAC, MP3, [CD-DA] musicaux, WAV, WMA
USB	—	Dispositif USB (jusqu'à 4 To)	AVCHD, AVCHD 3D, MKV, MP4, MPEG2, JPEG, MPO, AAC, AIFF, ALAC, DSD (DFF, DSF), FLAC, MP3, WAV, WMA

• Voir page 7 et 33 pour de plus amples informations sur les types de contenus qui peuvent être lus. 1 Voir "Profiter de Ultra HD Blu-ray" (⇒ 18) 2 Sauf indication contraire, les contenus BD-Video complètent le contenu Ultra HD Blu-ray dans ce mode d'emploi.

Impossible de dire les disques

Tout autre disque qui n'est pas spécifique pris en charge ou décrit précédemment.

DVD-RAM CD Super Audio CD de Photos DVD-Audio CD Video et CD Super Video HD DVD

Information de gestion de région

L'appareil peut lire les BD-Video/DVD-Video ayant les codes régionaux, y compris "ALL":

Exemple: BD-Video DVD-Video

Finalisation

Les DVD-R/RW/R DL, +R/+RW/+R DL et CD-R/RW enregistrées par un enregistrateur doivent être finalisées par celui-ci pour être lues sur cet appareil. Veuillez consulter le mode d'emploi de l'enregistrateur.

UB154 UB150

• Cet appareil peut décoder un audio à début binaire élevé (Dolby® Digital Plus, Dolby® TrueHD, DTS-HD® High Resolution Audio et DTS-HD® Master Audio) adopté par le BD-Vision.

Si "Dolby Audio" est paramétré sur "PCM" et si "DTS Neo:6" est paramétré sur "Non", le nombre maximum possible du son Dolby® est le PCM 2 canaux. (⇒ 24)

Des photos en 3D et des photos 3D peuvent être visionnées si cet appareil est connecté à un téléviseur prenant en charge la 3D à l'aide d'un câble HDMI High Speed.

CD musicaux

Le fonctionnement et la qualité du son des CD qui ne respectent pas les caractéristiques CD-DA (contrôle de copie des CD, etc.) ne peuvent pas être garantis.

Dispositif USB

• Branchez un dispositif USB tandis que l'écran d'accueil est affiché.
• Cet appareil ne garantit pas la connexion avec tous les dispositifs USB.
• Cet appareil ne prend pas en charge le chargement des dispositifs USB.
• Les systèmes de fichiers FAT12, FAT16, FAT32 et NTFS sont pris en charge.
• Cet appareil supporte une clé USB 2.0 à Haute Vitesse.
• Cet appareil prend en charge les DD formatés en FAT32 et en NTFS. Si le DD n'est pas reconnu, l'alimentation vers le DD pourrait ne pas être fournie. Fournissez l'alimentation à partir d'une source externe.

Cet appareil peut ne pas lire correctement la partie audio d'une vidéo enregistrée sur un disque en plusieurs langues avec un enregistreur de Blu-ray Disc.

• Dans certains cas, la lecture du support ci-dessus pourrait être impossible en raison du type de support, de la condition de l'enregistrement, de la méthode d'enregistrement et de la manière selon laquelle les fichiers ont été créés.
• Les producteurs du disque peuvent contrôler la manière dont les disques sont lus. Ainsi, vous pouvez ne pas toujours être en mesure de contrôler la lecture tel que décrit dans les générales consignes d'utilisation. Veuillez lire attentivement les instructions relatives à l'utilisation du disque.

1 Éteignez l'appareil et allumez-le à nouveau 2 Sélectionnez les numéros de titre, etc./Saisissez les numéros 3 Annuler 4 Affichage du menu principal/menu pop-up ( 17) 5 [▲,▼,▲,▲]: Déplacez le surignage pour la sélection

[OK]: Confirme la sélection

(II) : Lecture image par image (⇒ 17)

6 Affiche le menu Option ( 21) 7 Touches de commande de la lecture de base ( 16) 8 Afficher les messages d'état ( 17) 9 Boutons de couleur (rouge, vert, jaune, bleu) Utilisés pour divers usages en fonction de l'écran 10 Transmettre le signal de la télécommande 11 Ouvrir ou fermer le tiroir à disque ( 9) 12 Montre le menu ACCUEIL ( 16) 13 Retour à l'écran précédent

Touches disponibles pour le HDMI CEC

2 Touches numériques 5 Touche [,,,] / [OK] 6 Touche option 7 Touches de base du contrôle de la lecture 9 Touches de couleur (rouge, vert, jaune, bleu) 13 Touche retour

• Si d'autres dispositifs Panasonic répondent à la télécommande de l'ordinateur, changez le code de la télécommande des autres dispositifs Panasonic pour un code autre que le code 1.

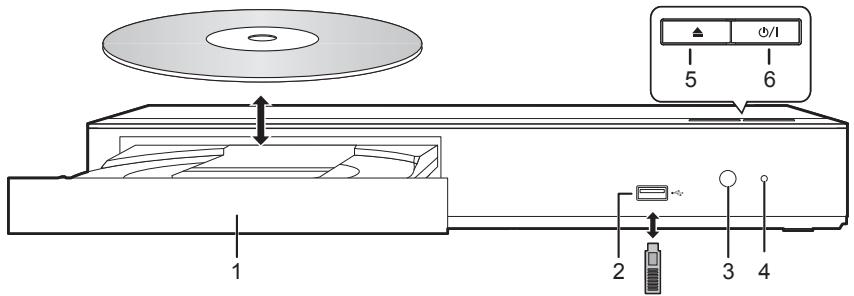

Avant

1 Tiroir à disque 2 Port USB = 5 V 500 mA

Ce port prend en charge l'USB 2.0 haute vitesse.

Capteur de signal de la télécommande

Angle: Approx. haut et bas, gauche et droite

4 POWERLED

La LED s'allume lorsque l'appareil est allumé et clignote lorsqu'il y a une erreur. (⇒ 32)

5 Ouvrir ou fermer le tiroir à disques 6 Interrupteur d'attente/marche ( /| 14

Appuyez pour faire basculer l'appareil du mode allumé au mode de veille ou vice versa. En mode de veille, l'appareil continue de consommer une petite quantité d'énergie.

Precautions à prendre

Ne pas poser d'objets devant l'appareil. Le tiroir à disques peut entrer en collision avec ces objets lors de son ouverture, et entraîner ainsi un défaut de fonctionnement.

Lorsque vous introduisez un support media, assurez-vous qu’il est placé dans le bon sens, que le bon côté est dirigé vers le haut. - Si vous raccordez un produit Panasonic avec un cable de connexion USB, l’écran de configuration peut s’afficher sur l’équipement connecté. Pour de plus amples détails, lisez les instructions de l’équipement raccordé.

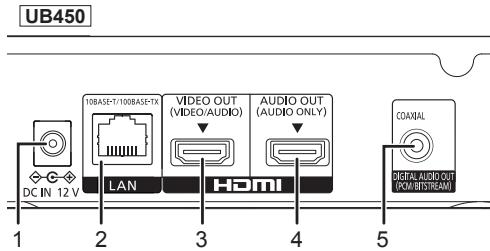

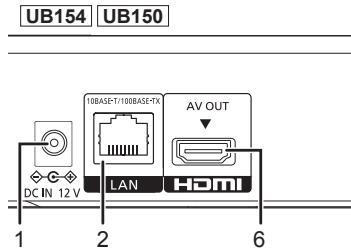

Arriere

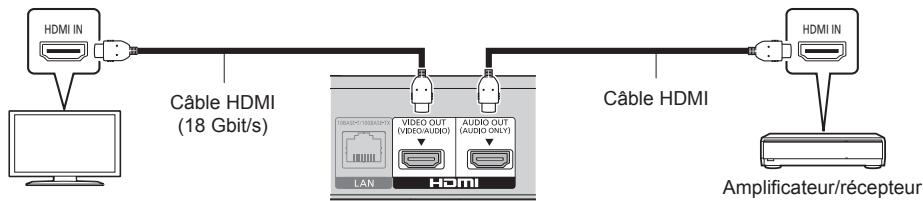

1 Prise DC IN (12 V) ( 10) 2 Port LAN ( 13) 3 UB450

Prise HDMIVIDEO OUT ( 11)

4 UB450

Prise HDMI AUDIO OUT ( 11)

(Sortie de signal sonore numérique uniquement)

Les symboles sur ce produit (y compris sur les accessoires) signifient les choses suivantes :

AC

Équipement de Classe II (Le produit a été construit avec une double isolation.)

5 UB450

Prise DIGITAL AUDIO OUT

(Prise Coaxial) ( 11)

6 UB154UB150

Prise HDMI AV OUT ( 10)

Pour raccorder un téléviseur

Les images 4K peuvent être lues si cet appareil est raccordé à un téléviseur compatible 4K.

• Avant d'effectuer les raccordements, veuillez débrancher tous les appareils des prises électriques. (Branchez l'adaptateur secteur après avoir effectué tous les raccordements.)
• Utilisez les câbles HDMI haut débit. Des câbles HDMI non-conformes ne peuvent être utilisés.
• Cet appareil consomme une petite quantité d'électricité (⇒ 33) même lorsqu'il est en mode veille. Pour faire des économies d'énergie, l'appareil peut être débranché si vous ne l'utilisez plus pendant un long moment.
• L'appareil est en veille lorsque l'adaptateur secteur est branché. Le circuit principal reste "vivant" aussi longtemps que l'adaptateur secteur est branché à une prise électrique.

Pour bénéficier de la sortie 4K

• Pour bénéficier d'images en 4K (50p/60p), un câble HDMI prenant en charge 18 Gbit/s est nécessaire.

Pour retransmettre un signal en 1080p ou 24p (4K), veuillez utiliser des câbles HDMI mesurant 5,0 mètres au maximum.

Nous vous conseillons d'utiliser un câble HDMI de Panasonic.

• Lorsque vous raccordez cet appareil à un télévisieur compatible 4K et que vous effectuez “Réglage facile”, 4K (50p/60p) est automatiquement sélectionné. ( 14,27)
• Pour visionner le contenu d'un Ultra HD Blu-ray au format 4K/HDR, raccordez la prise HDMI d'un dispositif qui prend en charge le HDCP2.2, 4K (50p/60p) 4:4:4, et les signaux HDR qui répondent aux normes Ultra HD Blu-ray.

Configuration

Définissez les éléments suivants dans le menu de configuration (⇒ 23):

• Paramétrez "Mode sortie HDMI(VIDEO)" sur "Automatique (Vidéo seulement / Vidéo+Audio)". ( 23)

UB450 pour bénéficier de la vidéo avec un téléviseur compatible 4K et du son avec un amplificateur

Vous pouvez bénéficier d'un son plus riche en utilisant la prise HDMI AUDIO OUT. (Le son est retransmis en haute résolution.)

Configuration

Définissez les éléments suivants dans le menu de configuration (⇒ 23):

• Paramétrez "Mode sortie HDMI(VIDEO)" sur "Automatique (Vidéo seulement / Vidéo+Audio)". ( 23)
• Pour bénéficier du son avec un télévisueur Paramétrez "Mode sortie HDMI(VIDEO)" sur "Vidéo+Audio". (⇒ 23)

• La prise HDMI AUDIO OUT n'est pas compatible avec les signaux vidéo et la fonction HDMI CEC (⇒ 20).

Configuration

Définissez l'élément suivant dans le menu de configuration (⇒ 23) :

• Paramétrez "Mode sortie HDMI(VIDEO)" sur "Automatique (Védo seulement/VIDéo+Audio)". ( 23)

• À propos de la fonction ARC : Pour utiliser un téléviseur ou un amplificateur/récepteur ne possédant pas le symbole “(ARC)” (non compatible ARC) sur la prise HDMI, le téléviseur et l'amplificateur/récepteur doivent également être raccordés à l'aide d'un câble optionné ou d'un câble coaxial afin de bénéficier du son du téléviseur à travers l'amplificateur/récepteur.

Configuration

Définissez les éléments suivants dans le menu de configuration (⇒ 23):

• Paramétrez "Mode sortie HDMI(VIDEO)" sur "Automatique (Vidéo seulement/Vidéo+Audio)". ( 23)
• Pour bénéficier du son avec un amplificateur raccordé à la prise COAXIAL Paramétrez "Sortie audio HDMI" sur "Off" dans "Sortie audio numérique". (⇒ 24)

Raccordement d'un amplificateur à un téléviseur compatible 4K

Des images 3D ou 4K peuvent être lues si cet appareil est raccordé à un téléviseur compatible 3D ou 4K.

• Ce raccordement ne prend en charge que les formats allant jusqu'au 5.1 canaux au maximum.
• Pour raccorder un téléviseur et un amplificateur à l'aide d'un cable HDMI, les prises de raccordement de ces deux appareils doivent être compatibles ARC. (⇒ 11, “À propos de la fonction ARC”)

Configuration

Définissez l'objet suivant dans le menu de configuration (⇒ 23):

• Paramétrez "Mode sortie HDMI(VIDEO)" sur "Automatique (Vidéo seulement/VIDéo+Audio)". ( 23)

UB450 Pour bénéficier de la sortie avec un téléviseur compatible 4K en combinaison avec un amplificateur raccordé à la prise HDMI AUDIO OUT et d'un autre amplificateur raccordé à la prise COAXIAL

Configuration

Définissez les éléments suivants dans le menu de configuration (⇒ 23):

• Paramétrez "Mode sortie HDMI(VIDEO)" sur "Automatique (Vidéo seulement/Vidéo+Audio)". ( 23)
• Pour bénéficier du son avec un amplificateur raccordé à la prise COAXIAL, paramétrez "Sortie audio HDMI" sur "Off" dans "Sortie audio numérique". (⇒ 24)
• Pour bénéficier du son avec un télévisieur Paramétrz "Mode sortie HDMI(VIDEO)" sur "Védo+Audio". (⇒ 23)

Connexion au réseau

Ces services peuvent être utilisés quand cet appareil est connecté à un réseau à large bande passante.

Le logiciel peut être mis à jour ( 15) - Vous pouvez profiter de BD-Live (⇒ 18) UB450Vous pouvez accéder à un autre appareil (Réseau domestique) ( 19)

Pour de plus amples détails sur la méthode de connexion, consultez les instructions fournies avec l'appareil connecté.

Raccordement du câble réseau

• Utilisez des câbles LAN droits de catégorie 5e ou supérieure (STP) pour connecter les appareils périphériques.
• L'insertion d'un câble autre que le câble LAN dans la prise LAN peut endommager l'appareil.

Réglage

Les paramètres suivants peuvent être effectués n'importe quand dans le menu Configuration. (⇒ 26, 27)

Réglage facile

Après avoir connecté pour la première fois votre nouveau lecteur et avoir appuyé sur [ɔ], un écran pour les réglages de base s'affiche.

Préparation

Allumez le téléviseur et sélectionnez l'entrée vidéo appropriée.

1. Appuyez sur [O]. L'écran d'installation apparait. 2. Suivez les instructions à l'écran pour poursuivre le paramétrage. (Ex: "Démarrage rapide")

Lorsqu'il est raccordé à un téléviseur compatible 4K (50P ou 60P)

Lorsqu'il est raccordé à un téléviseur compatible 4K (50p ou 60p), vous pouvez définir le format de la sortie vidéo.

Sortie 4K (50p/60p)

Lancez la vérification de connexion avec votre TV 4K.

Quand la connexion démarre et si la vidéo ne s'affiche pas correctement, attendez l'affichage suivant.

La vérification de connexion peut nécessiter jusqu'à 30 secondes pour accéder au nouvel écran de message.

Demarrer

RETURN

Suivez les instructions affichées à l'écran pour définir le format.

• Pour raccorder de nouveau cet appareil à un téléviseur compatible 4K (50p ou 60p) après l'avoir raccordé à un téléviseur compatible 2K et complété "Réglage facile", régliez "Sortie 4K(50p/60p)" sur "4K(50p/60p) 4:4:4" ou "4K(50p/60p) 4:2:0". (Rightarrow 23)

Réglage facile du réseau

Après avoir complété le "Réglage facile", vous pouvez effectuer le "Réglage facile du réseau".

Suivez les instructions à l'écran pour effectuer la configuration de votre connexion.

Pour l'eee et pour la suisse

Votre utilisation des fonctions compatibles Internet et des mises à jour du logiciel doit suivre dorénavant les règles définies dans les "Conditions générales d'utilisation". Examinez attentivement les "Conditions générales d'utilisation" et la "Politique de Vie Privée", et confirmez que vous avez compris la "Politique de Vie Privée" et que vous acceptez les "Conditions générales d'utilisation" en cochant la case et en sélectionnant "OK". (⇒ 26, "Mentions légales")

Pour les pays autres que l'eee et la suisse

Vous devez accepter les conditions d'utilisation de la fonction d'Internet et la politique de confidentialité. ( 26 "Mentions légales")

• Consultez le mode d'emploi du concentrateur ou du routeur.
• Si vous avez des problèmes pour mettre votre ordinateur en ligne après avoir effectué la configuration réseau sur cet appareil, effectuez la configuration réseau sur votre ordinateur.

Mise à jour du logiciel

Cet appareil est en mesure de contrôler automatiquement les micrologiciels lorsqu'il est connecté à Internet par une connexion à bande passante.

Lorsqu'une nouvelle version de micrologiciel est disponible, l'écran suivant s'affiche.

Sélectionnez "Oui" pour démarrer le téléchargement du firmware.

Vous ne pourriez utiliser l'appareil qu'à la fin de la mise à jour. Ne retirez pas le cordon d'alimentation secteur pendant la mise à jour. Ne retirez pas l'adaptateur secteur pendant la mise à jour. Le retrait de l'adaptateur secteur pendant la mise en jour peut endommager l'appareil.

Une fois le firmware installé, l'appareil redémarre et l'écran suivant s'affiche.

• Vous pouvez également télécharger le dernier firmware à partir du site Web suivant et le stocker sur un dispositif USB pour permettre à jour le firmware.

http://panasonic.jp/support/global/cs/

(Ce site est uniquement en anglais.)

Lorsque la mise à jour est terminée, éteignez et remettez en marche l'appareil.

Pour afficher la version de micrologiciel sur cet appareil. ( 27 "Informations sur la version du firmware") - Le téléchargement prendra quelques minutes. Cela peut prendre plus longtemps ou ne pas fonctionner convenablement en fonction de l'environnement de connexion. "X.XX" représente le numéro de la version du firmware.

Menu accueil

Les fonctions principales de cet appareil peuvent être gérées du menu ACCUEIL.

Préparation

Allumez le téléviseur et sélectionnez l'entrée vidéo appropriée.

1 Appuyez sur [OK] pour allumer l'appareil.

2 Appuyez sur [OK] ou sur [▲,▼] pour sélectionner l'option.

• Appuyez sur [OK] ou sur [▲,▼] pour sélectionner l'élément si nécessaire.

UB450

Vélos/Musique/Photos

Disque	Lecture des contenus. (⇒ à droite) • Si plusieurs contenus sont enregistrés, sélectionné les types des contenus ou les titres. • Voir “Support lisible” (⇒ 6)
USB

UB450

Réseau domest.

Lecture du contenu de réseau	(⇒ 19)
Rendu de médias	(⇒ 20)

Configuration

Réglages lecteur	(⇒ 23)
Fond d'écran	Modifie l'arrière-plan du menu ACCUEIL.
Gestion USB	(⇒ 18)

Pour afficher le menu ACCUEIL

Appuyez sur [HOME].

• Les éléments à afficher peuvent varier en fonction du support.

Lecture

1 Insérez le support.

La lecture commence en fonction du support.

2 Sélectionnez l'élément à, puis appuyez sur [OK].

Répétez cette procédure si nécessaire.

• LES DISQUES CONTINUENT DE TOURNER PENDANT QUE LES ELEMENTS DU MENU S'AFFICHENT. Appuyez sur [■] une fois que vous avez terminé la lecture, afin de protéger le moteur de l'appareil, l'écran de votre téléviseur, etc.
• Lorsque les conditions suivantes sont remplies, les photos sont lues en 4K indépendamment de la qualité de l'image. - L'appareil est raccordé à un téléviseur compatible 4K - L'option "Format vidéo" est sur "Automatique" ou "4K" ( 23)
• Cet appareil ne peut pas reproduire des images en 4K lorsqu'il lit en 3D.
• Il n'est pas possible de dire des vidéos AVCHD et MPEG2 qui ont été extraites et supprimées, copiées et collées sur le support.
• Pour pouvoir profiter d’une BD-Video qui prend en charge le Dolby Atmos ou le DTS: X^® ( 24)

Opérations durant la lecture

Certaines commandes pourraient ne pas marcher en fonction du support et du contenu.

Arrêt

Appuyez sur [■].

La position d'arrêt est mémorisée.

Reprendre la fonction de lecture

Appuyez sur [▶] pour reprendre la lecture à partir de cette position.

• La position est annulée si le support est éteint.
• Sur les disques BD-Vision, y compris BD-J, la fonction de reprise lecture ne fonctionne pas.

Pause

Appuyez sur [||].

• Appuyez sur [■] à nouveau ou sur [▶] pour reprendre la lecture.

Rechercher

Lors de la lecture, appuyez sur [←] ou [▶].

• Ultra HD Blu-ray, MKV, MP4 et MPEG2 : Le son n'est pas audible.

Ralenti

Pendant une pause, appuyez sur [▶].

• MKV, MP4 et MPEG2 : Sans effet.

La vitesse augmente jusqu'à 5 étapes.

• Musique, MP3, etc. : La vitesse est fixée à un seul pas.
• Appuyez sur [▶] pour revenir à la vitesse de lecture normale.

Sauter

Pendant la lecture ou en cours de pause, appuyez sur [▶] ou [▶].

Sautez au titre, chapitre ou plage.

Image par image

Pendant la pause, appuyez sur [▶] (■■).

• Chaque pression affiche le photogramme suivant.
• Maintenez la touche enfoncée pour avancer ou reculer image par image.
• Appuyez sur [▶] pour revenir à la vitesse de lecture normale.
• MKV, MP4 et MPEG2 : Sans effet.

Affichez le menu principal/menu du pop-up

Appuyez sur [TOP MENU/POP-UP MENU].

Sélectionnez l'élément et appuyez sur [OK].

Affichez les messages d'état

Pendant la lecture, appuyez sur [STATUS].

Les messages d'état fournissent des informations sur ce qui est lu en ce moment. À chaque fois que vous appuyez sur [STATUS], les informations affichées peuvent changer ou disparaître de l'écran.

• En fonction du support et des contenus, l'écran peut changer ou peut ne pas apparaître.

Ex.: Ultra HD Blu-ray

Affiche lorsqu'un signal vidéo HDR (High Dynamic Range) est produit. - "Sortie conv. plage dynamique" : Le signal vidéo est converti en SDR (Standard Dynamic Range) B T : Titre, P : Programme, C : Chapitre Temps écoulé dans le titre Méthode de la vidéo HDR (High Dynamic Range) E Position actuelle F Durée totale

Ex.: JPEG

1/26

Date

11.12.2010

Taille

500×375

Fabricant

Equipement

Profiter de ultra HD blu-ray

Vous pouvez bénéficier de la lecture des disques Ultra HD Blu-ray avec cet appareil.

Préparation

Pour visionner du contenu 4K/HDR, raccordez un dispositif et des prises qui prennent en charge le HDCP2.2, 4K (50p/60p) 4:4:4, et les signaux HDR qui répondent aux normes Ultra HD Blu-ray. ( 10)

En raison des limitations des droits d'auteur, il pourrait être impossible de lire certains disques sauf si cet appareil est connecté à Internet.

• e HDCP2.2, cet appareil applique la fonction Dynamic Range Conversion 2 aux signaux HDR pour les reproduire en résolution 2K. De plus, en fonction du disque, il pourrait être impossible d'effectuer correctement la lecture.
• Lorsqu'il est raccordé à un dispositif ou une prise qui prend en charge le format 4K (50p/60p) 4:2:0 (8 bits) ou plus faible, cet appareil lit le contenu 50p / 60p en appliquant la fonction Dynamic Range Conversion ^2 à ses signaux HDR pour les reproduire. a résolution 4K, cet appareil applique la fonction Dynamic Range Conversion ² aux signaux HDR pour les produire en résolution 2K.
• e HDR, cet appareil applique la fonction Dynamic Range Conversion² aux signaux HDR pour les reproduire. De plus, en fonction du disque, il pourrait être impossible de reproduire le contenu en résolution 2K ou d'effectuer correctement la lecture. 1 Le HDCP est une technologie conçue pour éviter la copie illégale. “2.2” représente une version. 2 La Dynamic Range Conversion est une fonction qui convertit les signaux vidéo HDR en signaux vidéo adaptés aux téléviseurs qui ne prennent pas en charge l'entrée HDR.

Préparation

Raccordez cet appareil à un téléviseur compatible 3D. ( 10)

• Effectuez les préparations nécessaires sur le téléviseur.
• Lisez en suivant les instructions affichées à l'écran.
• Réglages 3D ( → 22, 25)

• Veuillez diminuer la durée de visionnage des images en 3D si vous ne vous sentez pas bien ou si cela provoque une fatigue visuelle. Dans le cas où vous ressentez des étourdissements, des nausées ou un autre inconfort lors du visionnage des images 3D, cessez toute utilisation et faites reposer vos yeux.
• La 3D pourrait ne pas être reproductive de la manière définie dans "Format vidéo" et "Sortie 24p" ( 23).
• Lors de la lecture de photos en 3D depuis l'écran "Photos", sélectionné à partir de la liste "3D". (Les images fixes dans "2D" sont liées en 2D.)

Si les indications "2D" et "3D" ne s'affichent pas, appuyez sur le bouton rouge pour visionner le contenu à lire.

Profiter de bd-live

Avec les disques "BD-Live", vous pouvez bénéficier de contenus complémentaires qui utilisent l'accès à Internet. Pour cette fonction BD-Live, la connexion d'un dispositif USB ainsi qu'une connexion à Internet sont nécessaires.

1 Effectuez la configuration et la connexion réseau. (⇒ 13, 14) 2 Connectez un dispositif USB avec 1 Go ou plus d'espace libre.

• Le dispositif USB est utilisé comme stockage local.

3 Insérez le disque.

Suppression des données sur le dispositif USB

Sélectionnez "Gestion USB" dans le menu ACCUEIL ( 16), puis sélectionnez "Effacement des données BD-Video" et appuyez sur [OK].

• Les fonctions utilisables et le mode de fonctionnement peuvent varier selon le disque, voir le mode d'emploi du disque et/ou le site Internet du fabricant.
• "Accès Internet BD-Live" pourrait devoir être modifié pour certains disques. (⇒ 26)

Diaporama

Visionnez un diaporama de photos et faites divers réglages durante la lecture.

1. Insérez le support. 2. Sélectionnez "Visualiser les Images". 3. Sélectionnez un élément et pressez le bouton vert.

Il est possible de régler les éléments suivants.

Démarrer diapor.	Démarre le diaporama. Vous pouvez afficher, une par une, des images fixes dans le dossier sélectionné à un intervalle constant.
Intervalle	Changer le temps d'intervalle entre deux images.
Effet de transition	Sélectionnez l'effect lors du défilament des images.
Répétition lecture	Choisissez si répéter le diaporama.

• Les photos qui s'affichent ainsi " " ne peuvent pas s'afficher sous forme de vignette avec cet appareil.

Fonction réseau domestique

UB450

Avant d'utiliser les fonctionnalités suivantes, assurez-vous de configurer l'équipement connecté sur votre Réseau Domestique.

Lecture du contenu présent sur le serveur de contenus en réseau

Vous pouviez partager les photos, les vidéos et la musique stockées sur le serveur de contenus en réseau [ordinateur, smartphone, enregistreurs, etc.] connecté à votre réseau domestique.

• A propos du format supporté de contenus en réseau (⇒ 35)

• Lorsque cet appareil est connecté à un enregistreur Panasonic avec une fonction serveur, enregistrez cet appareil sur l'enregistreur.

1 Appuyez sur [HOME]. 2 Sélectionnez "Réseau domestique" et appuyez sur [OK]. 3 Sélectionnez "Lecture du contenu de réseau" et appuyez sur [OK].

• La liste peut être mise à jour en pressant le bouton rouge sur la télécommande.

4 Sélectionnez l'équipement et appuyez sur [OK]. 5 Sélectionnez l'élément à, puis appuyez sur [OK].

• Vous avez la possibilité d'utiliser des fonctions pratiques selon le contenu en appuyant sur [OPTION].

Pour quitter l'écran Lecture du contenu de réseau, appuyez sur [HOME].

Utiliser le contrôleur de média numérique

Vous pouvez utiliser un smartphone ou une tablette comme contrôleur de media numérique (DMC) pour lire les contenus du serveur de contenus en réseau 1 sur le Renderer (cet appareil).

Applications possibles :

1 Appuyez sur [HOME]. 2 Sélectionnez "Réseau domest." et appuyez sur [OK]. 3 Sélectionnez "Rendu de médias" et appuyez sur [OK]. 4 Utilisez l'équipement préalable en charge DMC.

Pour quitter l'écran Rendu de médias

Appuyez sur [HOME].

• En fonction du dispositif ou de l'environnement de connexion, la vitesse de transfert des données peut diminuer.
• Selon les contenus et l'équipement connecté, la lecture peut être impossible.
• Les éléments affichés en gris sur l'écran ne peuvent pas être lus par cet appareil. 1 Serveur compatible DLNA, etc. 2 Il faut installer un logiciel qui soit compatible avec le contrôleur de matière numérique.

HDMI CEC

Cet appareil prend en charge la fonction "HDMI CEC" (Consumer Electronics Control).

Vous pouvez utiliser cette fonction en raccordant l'équipement à l'aide d'un câble HDMI*.

Voyez le mode d'emploi pour les détails de fonctionnement de l'équipement connecté.

• [UB450] Uniquement pendant la connexion à l'aide de la prise HDMI VIDEO OUT de cet appareil.

Préparation

① Réglez "HDMI CEC" sur "On" (⇒ 27). (Le réglage par défaut est "On".) ② Réglez les opérations "HDMI CEC" sur l'équipement branché (le téléviseur par exemple). 3 Allumez tous les appareils compatibles "HDMI CEC" et sélectionnez le canal d'entrée de cette unité sur le téléviseur branché de sorte que la fonction "HDMI CEC" fonctionne correctement.

Répétez cette procédure lorsque les connexions ou les paramètres sont changés.

Basculement de l'entrée automatique allumer le lien

Lorsque la lecture commence sur l'appareil, le téléviseur commutera automatiquement le canal d'entrée et l'écran de cet appareil s'affichera.

De plus, si le téléviseur est éteint, il se rallumera automatiquement.

Éteindre le lien

Tous les équipements connectés compatibles avec "HDMI CEC", y compris cette unité, s'éteignent automatiquement lorsque vous éteignez le téléviseur.

Contrôle facile uniquement avec la télécommande du téléviseur

En utilisant la télécommande du téléviseur, vous pouvez effectuer les mêmes commandes qu'en utilisant celle de cet appareil. ( 8)

• Cet appareil prend en charge la fonction "HDMI CEC" (Consumer Electronics Control). Toutefois, la commande ne peut pas être garantie sur tous les dispositifs HDMI CEC.

Menu option

Une variété d'opérations de lecture et de réglages peut être effectuée à partir de ce menu.

Les options disponibles diffèrent en fonction du contenu qui est lu et de l'objet de l'appareil.

1 Appuyez sur [OPTION].

Ultra HD Blu-ray

2 Sélectionnez un élément et modifiez les réglages.

Pour quitter l'écran

Appuyez sur [OPTION].

Concernant la Langue: ( 35)

Menu d'opération

Bande-son

Affiche ou change la bande-son.

Canal audio

Sélectionne le numéro du canal audio.

Sous-titres

Réglages sous-titres

Changez les paramètres du sous-titrage.

Angle

Sélectionne le numéro d'angle.

Répartition lecture

Sélectionnez l'objet à répéter.

• Vous pouvez répéter la lecture d'un chapitre, d'une liste de lecture, du disque complet, etc., mais les éléments affichés seront différents en fonction du type du support.
• Sélectionnez "Off" pour annuler.

Aléatoire

Sélectionne ou non la lecture aléatoire.

Démarrer diaporama.

Démarrer le diaporama.

Statut

Affiche les messages d'état.

Pivoter à DROITE

Pivoter à GAUCHE

Faites pivoter l'image fixe.

Fond d'écran

Mettre l'image fixe comme papier peint du menu ACCUEIL. ( 16)

Vidéo

La méthode d'enregistrement de la vente originale apparait.

Vidéo principale

Le mode d'enregistrement de la vidéo principale originale apparait.

Vidéo secondaire

Vidéo	Activez/désactivez les images. La méthode d'enregistrement de la réserve original apparait. • Pendant la recherche/ralenti, seule la réserve principalé est affichée.
Bande-son	Sélectionnéz on/off pour la piste audio et la langue.

Zoom avant

Les vidéos et les photos sont agrandies.

• Sur les disques BD-Viséo, y compris BD-J, la fonction de zoom ne fonctionne pas.
• Menu principal

Afficheur Menu principal.

• Menu Pop-up

Afficheur Menu Pop-up.

■ Menu

Afficheur Menu.

Réglage de conversion de la plage dynamique

Lorsque cet appareil est raccordé à un télévisieur qui ne prend pas en charge l'entrée HDR (High Dynamic Range), la sortie vidéo est convertie en signal vidéo SDR (Standard Dynamic Range). Si vous définissez une valeur plus petite, leur contraste sera produit de façon plus fidèle, mais l'écran entier sera plus sombre. Pour augmenter la luminosité, définissez une valeur plus grande.

Mode image

Sélectionnez le mode de qualité de l'image pendant la lecture.

• Si vous sélectionnez "User", vous pouvez changer des paramètres dans "Réglage Image".

Réglage image

Il est possible d'effectuer des réglages spécifiques de la qualité de l'image.

Progressif

Sélectionnez la méthode de conversion du signal progressif en fonction du type de contenu lu.

• Si la vente est perturbée lorsqu'on a sélectionné "Auto", sélectionnez "Védo" ou "Film" d'après le contenu à.

Réinitialiser aux paramètres d'image par défaut

Réinitialise les paramètres de la photo sur leurs réglages d'usine par défaut.

Type de sortie

Original	Garde le format original de l'image.
Côte à côte	Format d'image 3D complément des écrans à gauche et à droite.

Niveau d'affichage

La position 3D pour le menu Option ou l’écran de messages etc peut être ajustée durant la lecture en 3D.

Menu de réglage

Modifiez les paramètres de l'appareil si nécessaire. Les paramètres restent intacts même si vous faites basculer l'unité en mode de veille.

1 Appuyez sur [HOME]. 2 Sélectionnez "Configuration". 3 Sélectionnez "Réglages lecteur". [UB450]

4 Sélectionnez un élément et modifiez les réglages.

Pour quitter l'écran

Appuyez sur [HOME].

Format vidéo

Les éléments pris en charge par les périphériques connectés sont indiqués à l'écran comme *". Si quelconque élément sans * est sélectionné, les images peuvent être déformées.

• Si "Automatique" est sélectionné, il sélectionne automatiquement la meilleure résolution adaptée au téléviseur connecté.

Sortie 4k(50p/60p)

Cet appareil nécessite l'automatisme de retransmettre les images en 4K^*2 (50p/60p) lorsqu'il est raccordé à un téléviseur compatible 4K (50p ou 60p).

• Ce élément est disponible uniquement si "Format vidéo" est paramétré sur "Automatique" et "4K".
• Pour raccorder un téléviseur qui prend en charge le 4K (50p/60p) 4:4:4/8 bit ou le 4K (50p/60p) 4:2:2/12 bit, sélectionnez "4K(50p/60p) 4:4:4".

Les images ne seront pas retransmises correctement avec un cable HDMI qui ne prend pas en charge 18 Gbit/s.

• Pour raccorder un téléviseur qui prend en charge le 4K (50p/60p) 4:2:0/8 bit, sélectionnez "4K(50p/60p) 4:2:0".

Sortie 24P

Le contenu enregistré en 24p, comme les films BD-Video, est produit en 24p lors de la lecture.

• Si cet appareil est raccordé à un téléviseur compatible 4K/24p et si "Format-video" est sur "Automatique" ou "4K", les images seront retransmises en 4K/24p.
• Si cet appareil est raccordé à un téléviseur compatible 1080/24p et si "Format video" est sur "Automatique", "1080i" ou "1080p", les images seront retransmises en 1080/24p.
• Si les images reproduites en 24p sont déformées, changez le réglage pour "Off".

Mode sortie hdmi(video)

Définissez si produit ou pas le son à partir de la prise HDMI VIDEO OUT.

Lorsqu'un amplificateur est raccordé à la prise HDMI AUDIO OUT et que cet élément de menu est réglé sur "Automatique (Vidéo seulement/Video+Audio)", le téléviseur pourrait ne pas développer le son. Dans ce cas, Sélectionnez "Vidéo+Audio".

Réglage dolby vision

Vous pouvez activer/désactiver la fonction Dolby Vision. En mettant ce réglage sur "On", vous pourrez utiliser la fonction Dolby Vision si les conditions suivantes sont réunies :

• Un dispositif (téléviseur, etc.) qui prend en charge la fonction Dolby Vision est raccordé ( 10).
• Un dispositif qui prend en charge la fonction Dolby Vision est lu.
• Le réglage “Paramètres image” est désactivé pendant l'utilisation de la fonction Dolby Vision. (⇒ 22)
• Si toutes les conditions ci-dessous sont réunies, Dolby Vision et HDR10+ sont actifs. Dans ce cas, la lecture au format HDR10+ est prioritaire.
• Dolby Vision et HDR10+ sont pris en charge par le dispositif connecté (TV, etc.).
• Cette fonction et "Réglage HDR10+" sont sur "On".

Réglage HDR10+

Vous pouvez activer/désactiver la fonction HDR10+. En mettant ce réglage sur "On", vous pouvez utiliser la fonction HDR10+ si les conditions suivantes sont réunies :

• Un dispositif (téléviseur, etc.) qui prend en charge la fonction HDR10+ est raccordé
• Un disque qui prend en charge la fonction HDR10+ est lu.
• Le réglage “Paramètres image” est désactivé pendant l'utilisation de la fonction HDR10+. (⇒ 22)

Réglages avancés

Appuyez sur [OK] pour afficher les réglages suivants :

Mode couleur

Ce paramètre sert à sélectionner la conversion couleur-espace du signal de l'image.

> Sortie couleur intense

Réglez la méthode de sortie à utiliser lorsque cet appareil est raccordé à un téléviseur qui prend en charge la fonction Deep Colour.

> Sortie hdr/gamme de couleurs

Définissez le type de sortie pour le matériel HDR (High Dynamic Range).

> Contenus type signaux

En fonction du contenu à lire, le téléviseur diffusera en se basant sur la méthode parfaite lorsqu'un téléviseur prenant en charge cette fonction est connecté.

1 Cela affiche les images dans la plus haute résolution disponible sur votre téléviseur. 2 Une technologie de haute résolution de l'image/affichage d'environ 4000 (largeur) × 2000 (hauteur) pixels. *3 Une image à balayage progressif enregistrée à une fréquence de 24 images par seconde (films kinématographiques). De nombreux films BD-Video sont enregistrés en 24 images/seconde en conformité avec les matériaux de films.

Compression dynamique

Vous pouvez écouter à bas volume tout en percevant clairement les dialogues.

(Dolby Digital, Dolby Digital Plus et Dolby TrueHD)

• "Automatique" est efficace uniquement lorsqu'on lit du Dolby TrueHD.

Sortie audio numérique

Appuyez sur [OK] pour afficher les réglages suivants :

Mode de sortie DSD

Sélectionnez le signal audio à reproduire.

• Sélectionnez "PCM", si l'opération connectée ne peut pas décoder le format audio respectif. Cet appareil décode le format audio et transmet à l'opération connectée.
• Si vous n'effectuez pas les bons réglages, le son peut être parasité ou bruyant.
• "Mode de sortie DSD" est efficace uniquement en raccordant l'appareil à l'aide d'un câble HDMI. Lors de la lecture d'un fichier au format DSD 11,2 MHz, indépendamment des réglages du "Mode de sortie DSD", les signaux PCM sont retransmis par la prise HDMI et UB450 la prise COAXIAL.

> Piste sonore secondaire bd-viséo

Sélectionnez ou non le mixage des audio primaire et secondaire (y compris le cliquetis sonore). Si "Off" est sélectionné, l'appareil se contente de reproduire l'audio primaire.

> Sortie audio HDMI

Ce réglage choisi s'il convient d'effectuer la sortie audio à partir du HDMI.

Pour bénéficier du son avec la prise HDMI, sélectionnez "On". Pour bénéficier du son avec la prise COAXIAL, sélectionnez "Off". Le son ne sera pas produit par la prise HDMI indépendamment des réglages "Mode sortie HDMI(VIDEO)".

Pour pouvoir profiter d'une bd-video qui prend en charge le dolby atmos ou le DTS: x

Raccordez cet appareil à un amplificateur AV ou un dispositif similaire qui le prend en charge à l'aide d'un câble HDMI, et sélectionnez les paramètres suivants :

-Dolby Audio : "Bitstream" - DTS/DTS-HD : "Bitstream" - Piste sonore secondaire BD-Video : "Off"

Dolby Atmos est une marque commerciale de Dolby Laboratories.

Sous-échantillonnage coaxial

Définissez la fréquence d'échantillonnage maximale à utiliser lors de la sortie d'un son sous-échantillonné depuis la prise COAXIAL.

• Paramétrez une fréquence prise en charge par le dispositif raccordé. Lorsque vous lisez un BD-Viséo, les signaux seront convertis à 48 kHz indépendamment de la configuration dans les cas suivants :

-lorsque les signaux ont une fréquence d'échantillonnage de 192 kHz - lorsque le disque est protégé contre la copie - lorsque "Piste sonore secondaire BD-Video" est réglé sur "On"

Sélectionnez le système down-mix de multicanaux pour un son à 2 canaux.

• Sélectionnez "Surround encode", lorsque l'appareil connecté peut accueillir la fonction surround virtuelle.
• L'effet downmix n'est pas disponible si "Sortie audio numérique" est paramétré sur "Bitstream".
• Le son est sorti en "Stéréo reproduction" dans les cas suivants :

Lecture AVCHD - Lecture d'audio secondaire (y compris le cliquetis sonore).

DTS NEO:6

Le son sur 2 canaux (2.1 canaux) est étendu à 7 canaux (7.1 canaux). - Cette fonction marche lorsqu'elle rencontre les conditions suivantes :

-DTS Neo:6" est efficace uniquement en raccordant l'appareil à l'aide d'un câble HDMI. - Un son enregistré à 96 kHz ou moins est retransmis. - "Sortie audio numérique" est paramétrée sur "PCM" lorsqu'un son autre que PCM est retransmis.

Méthode de lecture disque 3D

Sélectionnez la méthode de lecture du logiciel vidéo compatible 3D.

Sortie 3D AVCHD

Sélectionnez le mode de sortie des vidéos 3D AVCHD.

Message affiché pour la 3D

Réglez pour afficher ou cacher l'écran d'avertissement du visionnage en 3D lors de la lecture du logiciel vidéo compatible 3D.

Préférence bande sonore

Choisissez la langue de l'audio.

• Si "Originale" est sélectionné, la langue originale de chaque disque est choisie.
• Lorsque la langue sélectionnée n'est pas enregistrée sur le disque, ou selon la manière dont la navigation est créée sur le disque, il peut dire une langue différente de celle sélectionnée.
• Saisissez un code (⇒ 35) lorsque vous sélectionnez "Autre ****".

Préférence pour les sous-titres

Choisissez la langue pour les sous-titres.

Lorsque "Automatique" est sélectionné, le sous-titrage dans la langue sélectionnée dans "Préférence bande sonore" s'affiche uniquement si une langue autre que celle sélectionnée dans "Préférence bande sonore" est lue. - Lorsque la langue sélectionnée n'est pas enregistrée sur le disque, ou selon la manière dont la navigation est créée sur le disque, il peut différer de la langue sélectionnée. - Saisissez un code ( 35) lorsque vous sélectionnez "Autre ****".

Préférence menus disque

Choisissez la langue des menus de disques. - Saisissez un code ( 35) lorsque vous sélectionnez "Autre".

Texte sous-titre

Sélectionnez l'élément désiré qui convient en fonction de la langue utilisée pour le sous-titrage d'un fichier MKV.

• L'objet est affiché uniquement après la lecture d'un fichier.

Langue à l'écran

Choisissez la langue de ces menus et les messages d'affichage à l'écran.

Configuration réseau

Effectuer individuellement des réglages liés au réseau. Appuyez sur [OK] pour afficher les réglages suivants:

> Configuration adresse ip/dns

Cela sert à contrôler l'état de la connexion du réseau et à régler l'adresse IP et celle liée au DNS. Appuyez sur [OK] pour afficher les réglages respectifs.

Configuration serveur proxy

Cela sert à contrôler l'état de la connexion avec un serveur Proxy et à effectuer des réglages. Appuyez sur [OK] pour afficher les réglages respectifs.

Connexion lecteur réseau

Cet appareil peut accéder à un dossier partagé du disque dur sur le réseau pour y stocker les VIDEOS, les photos et la musique

Réglages appareil à distance

Appuyez sur [OK] pour afficher les réglages suivants :

Entrer le nom d'un appareil

Configurez le nom de cet appareil qui sera affiché sur l'équipement connecté.

Type d'enregistrement

Automatique	Permet la connexion de tout équipement qui accède à cet apparéil.
Manuel	Règle la permission de la connexion individuelle de l'équipment qui accède à cet apparéil.

Liste d'appareils à distance

L'inscription/désinscription de l'équipement affiché peut être effectuée si "Manuel" dans "Type d'enregistrement" est sélectionné.

• Vous pouvez enregistrer jusqu'à 16 dispositifs.

Accès internet bd-live (⇒ 18)

Vous pouvez restreindre l'accès à Internet quand les fonctions BD-Live sont utilisées.

• Si "Limité" est sélectionné, l'accès à Internet est autorisé uniquement pour des contenus BD-Live ayant des certificats de propriété de contenu.

Pour l'eee et pour la suisse

Affiche les "Conditions générales d'utilisation / Politique de Vie Privée".

Votre utilisation des fonctions compatibles Internet et des mises à jour du logiciel doit suivre dorénavant les règles définies dans les "Conditions générales d'utilisation". Examinez attentivement les "Conditions générales d'utilisation" et la "Politique de Vie Privée", et confirmez que vous avez compris la "Politique de Vie Privée" et que vous acceptez les "Conditions générales d'utilisation" en cochant la case et en sélectionnant "OK".

Pour les pays autres que l'eee et la suisse

Vous devez accepter les conditions d'utilisation de la fonction d'Internet et la politique de confidentialité.

Classification

Le mot de passe des éléments suivants est commun. N'oubliez pas votre mot de passe.

Évaluation dvd-video

Réglez un niveau de contrôle d'accès pour limiter la lecture du DVD-Video.

Restrictions bd-video

Configurez un âge limite de lecture des BD-Video (incluant les Ultra HD Blu-ray).

Réglage facile

Vous pouvez effectuer des réglages de base.

Paramètres TV

Appuyez sur [OK] pour afficher les réglages suivants :

Système TV

Effectuez les réglages de manière à ce que cela corresponde au système TV du téléviseur connecté.

Cette fonction vous évite de faire face à un rodage à l'écran. Lorsqu'elle est réglée sur "On":

Si une liste du contenu à s'affiché et qu'aucune opération n'est effectuée pendant 5 minutes ou plus, l'écran commute automatiquement sur le menu ACCUEIL.

• Pendant la lecture et la pause, etc., cette fonction n'est pas disponible.

Choisissez si vous pouvez afficher les messages d'état automatiquement.

Règle pour utiliser la fonction "HDMI CEC" une fois connecté avec un câble HDMI à un périphérique qui prend en charge "HDMI CEC".

• Sélectionnez "Off" lorsque vous ne souhaitez pas utiliser "HDMI CEC".

Démarrage rapide

Accélère le démarrage quand l'appareil est en mode veille.

• Lorsqu'il est sur "On", l'appareil de commande interne sera alimenté. La consommation d'énergie à l'arrêt augmentera par rapport à lorsqu'il est sur "Off".

Mise à jour du firmware (⇒ 15)

Appuyez sur [OK] pour afficher les réglages suivants :

Vérification de la mise à jour auto.

Quand l'appareil reste connecté à Internet, il contrôle l'existence d'une version plus récente du logiciel quand on l'allume et vous pouvez mettre à jour le logiciel si nécessaire.

Vous pouvez mettre le micrologiciel à jour manuellement si une mise à jour est disponible.

Information système

Appuyez sur [OK] pour afficher les réglages suivants:

> Licence logicielle

Les informations relatives aux logiciels utilisés par cette unité s'affichent.

Informations sur la version du firmware

Affiche la version du firmware de cet appareil.

Réglages par défaut

Ceci restaure toutes les valeurs des menus Réglage et Option, sur leurs réglages par défaut, sauf pour certains paramètres du réseau, des classements, de la langue à l’écran, etc.

Guide de résolution des pannes

Avant de demander une réparation, veuillez effectuer les vérifications suivantes.

Si le problème n'est pas résolu, consultez votre revendeur pour avoir des instructions.

Le dernier micrologiciel est-il installé ?

Panasonic améliore de façon constante le firmware de l'appareil afin de s'assurer que ses clients bénéficient d'une technologie de pointe. (⇒ 15)

Ce qui suit n'indique pas un problème avec cet appareil :

• Sons réguliers de rotation du disque.
• Perturbation du disque pendant la recherche.
• Déformation de l'image pendant le remplacement des disques 3D.

L'appareil ne répond pas à la télécommande ou aux touches de l'appareil.

Débrancher l'adaptateur secteur, attendez 1 minute, puis branchez à nouveau le cordon d'alimentation secteur.

Impossible d'éjecter le disque.

Tandis que l'appareil est en marche, appuyez simultanément sur [▲] de l'appareil principal et la touche [0] de la télécommande pendant plus de 5 secondes. - La LED POWER commence à clignoter et "00 RET" s'affiche à l'écran. ② Appuyez plusieurs fois sur [▶] (droite) de la télécommande jusqu'à ce que "06 FTO" s'affiche à l'écran. ③ Appuyez sur [OK].

Fonctionnement général

Pour revenir aux réglages d'usine par défaut.

Sélectionnez "Oui" dans "Réglages par défaut" du menu Configuration. (⇒ 27)

Pour ramener tous les réglages sur leur valeur d'usine.

Réglez l'unité ainsi qu'il suit : ① Tandis que l'appareil est en marche

Appuyez simultanément sur [▲] de l'appareil principal et la touche [0] de la télécommande pendant plus de 5 secondes.

-La LED POWER commence à clignoter et "00 RET" s'affiche à l'écran.

② Appuyez plusieurs fois sur [▶] (droite) de la télécommande jusqu'à ce que "08 FIN" s'affiche à l'écran. ③ Appuyez sur [OK] pendant au moins 5 secondes.

La télécommande ne fonctionne pas correctement.

Changez les piles de la télécommande. ( 5)

D'autres produits panasonic réagissant avec cette télécommande.

Changez le code de télécommande des autres dispositifs Panasonic pour un code autre que le code 1.

Cet appareil est éteint automatiquement.

Pour économiser l'électricité, cet appareil s'éteint automatiquement en fonction du support si aucune touche n'est actionnée pendant environ 20 minutes lorsqu'il n'est pas en lecture (comme lorsqu'il est en pause, ou qu'il affiche le menu, des images fixes, etc.).

Le seul recours est d'annuler le verrouillage par niveau de classement.

Les niveaux de classement reviennent sur leurs réglages d'usine par défaut. ① Tandis que l'appareil est en marche

Appuyez simultanément sur [▲] de l'appareil principal et la touche [0] de la télécommande pendant plus de 5 secondes.

-La LED POWER commence à clignoter et "00 RET" s'affiche à l'écran.

② Appuyez plusieurs fois sur [▶] (droite) de la télécommande jusqu'à ce que "03 VL" s'affiche à l'écran. ③ Appuyez sur [OK].

L'écran du téléviseur devient noir.

Dans les cas suivants, l'authentification HDMI s'effectue et un écran noir s'affiche : Lorsque "Sortie 24p" est paramétrée sur "Automatique". Lorsque l'affichage est permute entre les images 2D et 3D. - Lorsque vous quittez la lecture 4K en affichant un autre écran, y compris le menu ACCUEIL.

Cet appareil ne reconnaît pas correctement la connexion USB.

Déconnectez et reconnectez le câble USB. Si la connexion n'est toujours pas reconnue, éteignez et rallumez de nouveau cet appareil.

Les dispositifs USB peuvent ne pas être reconnus par cet appareil s'ils sont connectés en utilisant les choses suivantes :

• un concentrateur (hub) USB
• un câble d'extension USB

Si vous raccordez un disque dur USB à cet appareil, utilisez le câble USB fourni avec le disque dur. Si le USB HDD n'est pas reconnu, le USB

HDD pourrait ne pas être alimenté. Fournissez

l'alimentation à partir d'une source externe.

Les images de cet appareil n'apparaissent pas sur l'écran du téléviseur ou sont déformées.

• Une résolution incorrecte est sélectionnée dans "Format vidéo". Réinitialisez l'appareil de la façon suivante: Les dispositifs raccordés ont changé. Réinitialisez le paramètre comme suit :

Tandis que l'appareil est en marche

Appuyez simultanément sur [▲] de l'appareil principal et la touche [8] de la télécommande pendant plus de 5 secondes.

② Réglez à nouveau l'élément. (⇒ 23)

• Si les modes audio Dolby Digital Plus, Dolby TrueHD et DTS-HD® ne sont pas produits correctement, sélectionnez "Oui" dans "Réglages par défaut" (⇒ 27) et effectuez les paramétrages déquats.
• "Sortie 4K(50p/60p)" sera paramétré sur "Off". Effectuez de nouveau la configuration correcte. ( 23)

Les disques PAL ne peuvent pas être visionnés correctement sur un téléviseur NTSC. Lorsque "Méthode de lecture disque 3D" dans le Menu Configuration est réglé sur "Automatique", les images peuvent ne pas être reproduites à cause de la méthode de connexion. Après avoir retiré le disque de l'appareil, sélectionnez "Régler av. lect." dans le Menu Configuration, puis sélectionnez "Lecture 2D" sur l'écran de configuration affiché pour visionner des disques 3D. (⇒ 25) Lors d'une retransmission en 4K, les images peuvent être déformées en fonction du cable HDMI.

Utilisez un câble HDMI prenant en charge 18 Gbit/s.

Confirmez que le "Format vidéo" dans le menu réglages soit réglé convenablement. (⇒ 23) Vérifiez le câble HDMI, les raccordements concernés et la compatibilité de l'entrée TV vidéo. Pour reproduire les images en 4K, raccordez le câble HDMI à une prise compatible 4K du dispositif raccordé. ( 10) Pour bénéficier d'images en 4K (50p/60p), avec la télé supportant le 4K, paramétrez "Sortie 4K(50p/60p)" sur "4K(50p/60p) 4:4:4" ou "4K(50p/60p) 4:2:0". ( 23) Si "Sortie 4K(50p/60p)" est réglé sur "4K(50p/60p) 4:4:4", vérifiez si le câble HDMI raccordé prend en charge 18 Gbit/s. (⇒ 10, 23) Lorsque l'appareil est raccordé à un téléviseur qui prend en charge les formats jusqu'à 4K(50p/60p) 4:2:0 ou lorsque "Sortie 4K(50p/60p)" est réglé sur "4K(50p/60p) 4:2:0", le matériel enregistré en 4K(50p/60p) ne peut pas être reproduit en 4K/HDR. Pour lire le matériel enregistré en 24p, réglez "Sortie 24p" sur "Automatique". (⇒ 23)

Impossible de reproduire une vidéo en qualité HDR même en étant branché sur un téléviseur compatible HDR.

Lorsqu'il est raccordé à un dispositif ou une prise qui ne prend pas en charge le HDR, cet appareil applique la fonction Dynamic Range Conversion aux signaux HDR pour les reproduire. De plus, en fonction du disque, il pourrait être impossible de reproduire le contenu en résolution 2K ou d'effectuer correctement la lecture. (⇒ 18) La vidéo pourrait ne pas être reproduite par votre téléviseur en qualité HDR en fonction du contenu. Paramétrez "Sortie HDR/Gamme de couleurs" sur "HDR/BT.2020 (Auto)". ( 24)

La vidéo en 3D n'est pas reproduite.

Raccordez un dispositif compatible 3D (ex. téléviseur et amplificateur/récepteur). Si un amplificateur/récepteur non compatible 3D est raccordé entre cet appareil et un téléviseur, la vidéo 3D n'est pas reproduite. Vérifiez les réglages 3D de cet appareil et du téléviseur.

La vidéo 3D n'est pas retransmise correctement en 2D.

Sélectionnez "Régler av. lect." dans le Menu Configuration, puis sélectionnez "Lecture 2D" sur l'écran de configuration affiché pour visionner des disques 3D. (⇒ 25, "Méthode de lecture disque 3D") Les disques qui ont des titres enregistrés en Côte à côte (2 structures d'écran) pouvant bénéficier de la 3D sont visionnées selon la configuration du téléviseur.

Une bande noire s'affiche autour du bord de l'écran.

Le format de l'écran est anormal.

Ajustez le réglage d'aspect du téléviseur.

La luminosité de l'écran change automatiquement.

La luminosité de l'écran change automatiquement pour s'adapter à la scène pendant l'utilisation de la fonction HDR10+ et [UB450] Dolby Vision.

Impossible d'obtenir l'audio.

Le son ne peut pas changer, si "Sortie audio numérique" est paramétré sur "Bitstream" ou "On". Paramétrez "Sortie audio numérique" sur "PCM" ou "Off". (24)

• Pour le "Mode de sortie DSD".

Le son désiré n'est pas audible.

Vérifiez les branchements et les réglages "Sortie audio numérique". (⇒ 11, 24) UB450 Pour diffuser le son d'un appareil connecté via un câble HDMI, placez "Sortie audio HDMI" sur "On" dans le menu Configuration. ( 24)

UB450 Pour connecter cet appareil à un téléviseur via la prise HDMI VIDEO OUT et à l'amplificateur/récepteur via la prise HDMI AUDIO OUT, réglez le "Mode sortie HDMI(VIDEO)" sur "Automatique (Védo seulement/Video+Audio)". ( 11,23)

Il n'y aeldom son.

UB450 Pour retransmettre le son par la prise COAXIAL, paramétrez correctement "Sous-échantillonnage COAXIAL" ( 25) Lisez "Connexion à un amplificateur/récepteur" (⇒ 11 - 12) pour vérifier les réglages de sortie du son adaptés aux raccordements de votre dispositif.

UB450 Dans les cas suivants, le son n'est pas reproduit par les prises listées ci-dessous:

• Prise HDMI VIDEO OUT Lorsqu'un dispositif est raccordé à la prise HDMI AUDIO OUT et que "Mode sortie HDMI(VIDEO)" est réglé sur "Automatique (Vidéo seulement/Video+Audio)" ( 23) -Lorsque "Sortie audio HDMI" dans "Sortie audio numérique" est paramétré sur "Off" ( 24)
• Prise HDMI AUDIO OUT - Lorsque "Sortie audio HDMI" dans "Sortie audio numérique" est paramétré sur "Off" ( 24)

Le disque ne peut pas être lu.

Le disque est sale. ( 5) Le disque n'est pas finalisé. ( 7) En fonction du disque Ultra HD Blu-ray, il pourrait être impossible d'effectuer la lecture sauf si cet appareil est connecté à Internet.

Les photos (JPEG) ne sont pas lues normalement.

Les images qui ont été éditées sur un PC, comme une image Progressive JPEG, etc., peuvent ne pas être lues.

Je ne peux pas dire bd-live.

Confirmez que cet appareil soit connecté à la bande large passante d'Internet. (⇒ 13) Confirmez les réglages "Accès Internet BD-Live". (⇒ 26) Vérifiez qu'un dispositif USB est connecté à un port USB. (⇒ 9)

Impossible de se connecter au réseau.

Vérifiez les paramètres et la connexion réseau. (⇒ 13, 14, 26)

Consultez le manuel d'utilisation de chaque dispositif et connectez-les en conséquence.

Contenu non compatible sur le disque.

Vous avez inséré un disque incompatible.

Vous avez essayé de lire une vidéo qui n'est pas compatible.

Disque incompatible.

Vous avez inséré un disque incompatible. Le disque peut avoir été inséré à l'envers.

Cette opération ne peut pas être effectuée actuellement.

Certaines opérations (ralenti arrêté, etc.) ne sont pas prises en charge par l'appareil.

L'adresse IP n'est pas définie.

"Configuration adresse IP/DNS" ⇒ "Réglages avancés" ⇒ "Adresse IP" est --- --- ---. Paramétrez "Adresse IP", "Masque de sous-réseau", et "Adresse Passerelle". (Sélectionnez l'acquisition automatique de l'adresse si nécessaire.)

LED POWER

Si la LED POWER clignote en dehors de la mise sous tension ou hors tension de cet appareil, vérifie le message sur l'écran du téléviseur. Si aucun message n'y est affiché, détermine le type d'erreur en contrôlant la manière dont la LED POWER clignote.

Les symboles indiquent les états suivants :

Le disque protégé par des droits d'auteur ne peut pas être lu. Un des dispositifs raccordés à cet appareil (téléviseur, amplificateur, etc.) ne prend pas en charge la protection des droits d'auteur.

Le disque en cours d'utilisation ne peut pas être lu. L'information des droits d'auteur est invalide.

Caractéristiques

General

Système du signal	PAL/NTSC
Plage de température de fonctionnement	+5 °C à +35 °C
Plage d'humidité de fonctionnement	10 % à 80 % d'humiédité relative (sans condensation)
[UB450] DIGITAL AUDIO OUT (OPTICAL)	1 unité. Format de sortie : PCM, Dolby Digital, DTS®
HDMI OUT (19 broches type A)	[UB450]2 unités. [UB154] [UB150]1 unité. Format de sortie Audio : PCM, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS®, DTS-HD®High Resolution Audio, DTS-HD®Master Audio
Port USB (Type A)	Avant : 1 unité., CC 5 V, Max. 500 mA [haute vitesse USB (USB 2.0)]
Port du réseau local (LAN) (Ethernet)	1 unité. 10BASE-T/100BASE-TX
Caracteristique LASER	Produit LASER de Classe 1 Longueur d'onde : 770-800 nm (CDs)/650-666 nm (DVDs)/400-410 nm (BDs) Energie laser : Aucune radiation dangereuse n'est émise avec la protection de sécurité
Alimentation	CC 12 V 1,5 A (prise CC IN)
Consommation d'énergie	[UB450]Environ 13 W [UB154] [UB150]Environ 12 W
Consommation électrique en mode veille	Environ 0,3 W (Démarrage rapide : Off)
Dimensions (L x H x P) compris les parties en saillie	[UB450]320 mm x 46 mm x 198 mm [UB154] [UB150]320 mm x 46 mm x 193 mm
Masse	Environ 1,2 kg

• Les spécifications sont sujettes à modifications sans préavis.

Formats des fichiers

Formats des fichiers	Extension	Informations de référence
MKV (Méthodes de compression Video: H.264/HEVC Audio: AAC, PCM, Vorbis, FLAC, Dolby Digital, DTS®)	" MKV", " .mkv"	Résolution jusqu'à 3840×2160 25p/30p, 4096×2160 24p. Le fichier video et le fichier de sous-titrage se trouvent dans le même dossier, et les noms de fichiers sontidentiques, sauf pour les extensions de fichier. Certainifs fichiers MKV pouraient ne pas être lus correctement, en fonction de la résolution video et de l'état du taux de trame, du format du sous-titrage et ainsi de suite.
	Fichier des sous-titrage " .SRT", " .srt", " .ssa", " .ssa", " ASS", " .ass"
mp4 (Méthodes de compression Video: H.264/HEVC Audio: AAC)	" MP4", " .mp4", " MOV", " .mov"	Résolution jusqu'à 3840×2160 25p/30p, 4096×2160 24p. (excepté MPEG2) Certainifs fichiers mp4/ MPEG poursaient ne pas être lus correctement, en fonction de la résolution video et de l'état du taux de trame et ainsi de suite. MOTION JPEG n'est pas pris en charge. En fonction de la méthode de compression audio, seules les images peuvent être lues et il peut être impossibly de reproduire le son.
MPEG (TS/PS) (Méthodes de compression Video: MPEG2/H.2641/HEVC1 Audio: AAC1/Dolby Digital/ DTS®/LPCM2)	" .MPG", " .mpg", " .MPEG", " .mpeg", " .m2TS", " .m2ts", " .MTS", " .mts", " .TS", " .ts"
JPEG	" .JPG", " .jpg", " .JPEG", " .jpeg"	Le format MOTION JPEG et Progressive JPEG ne sont pas pris en charge. You pouvez ne pas être en mesure de dire le fichier si vous avez Editeda structure du dossier ou le nom du fichier sur un ordinateur ou un autre apparueil.
MPO	" .MPO", " .mpo"	Image fixe 3D
MP3	" .MP3", " .mp3"	Cet apparueil prend en charge les marqueurs ID3, mais seuils les titres, le nom des artistes et le nom des albums peuvent s'afficher.
FLAC	" .FLAC", " .flac"	Taux d'échantillonnage maximum : 192 kHz/24 bits
WAV	" .WAV", " .wav"	Taux d'échantillonnage maximum : 384 kHz/24 bits
AAC	“.M4A”,“.m4a”	Cet apparéil prend en charge les métadonnées (tags), mais seuls les titres, le nom des artistes et le nom des albums peuvent s'afficher.Taux d'échantillonnage maximum : 48 kHz/320 kbps
WMA	“.WMA”,“.wma”	Cet apparéil prend en charge les métadonnées (tags), mais seuls les titres, le nom des artistes et le nom des albums peuvent s'afficher.Taux d'échantillonnage maximum : 48 kHz/385 kbps
DSD(DFF, DSF)	“.DSF”,“.dsf”,“.DFF”,“.dff”	2,8 MHz(2 canaux/5.1 canaux),5,6 MHz(2 canaux/5.1 canaux),11,2 MHz(2 canaux uniquement)
ALAC	“.M4A”,“.m4a”	Cet apparéil prend en charge les métadonnées (tags), mais seuls les titres, le nom des artistes et le nom des albums peuvent s'afficher.Taux d'échantillonnage maximum : 192 kHz/24 bits
AIFF	“.aif”,“.aiff”	Taux d'échantillonnage maximum : 384 kHz/24 bits

1 TS unicité 2 PS uniquement

• Avec certains états d'enregistrement et structures de dossiers, l'ordre de lecture peut varier ou la lecture peut être impossible.
• Un total de 10 000 fichiers et de 300 dossiers peut être affché comme données lisibles dans chaque dossier indépendamment de leur format. (Lorsque le menu de lecture des images s'affiche, par exemple, si un dossier du menu contient des fichiers video ou de musique lisibles, ils sont également comptabilisés comme données lisibles.)

Informations audio

La sortie audio est différente en fonction des réglages de l'appareil [UB450] et des prises qui sont raccordées à l'amplificateur/récepteur. ( 24 "Sortie audio numérique")

• Le nombre de canaux listés est le nombre maximum possible de canaux de sortie lorsqu'il est connecté à un amplificateur/récepteur compatible avec le format audio respectif.

	Prise	“Sortie audio numérique”
		“Bitstream”/ “On”*5	“PCM”*1/“Off”*5
Canal de sortie	HDMI OUT*4	Reproduction par audio original*2	BD-Viséo : PCM 7.1 canaux*23DVD-Viséo : PCM 5.1 canaux
	UB450 DIGITAL AUDIO OUT (COAXIAL)	Dolby Digital/ DTS® Digital SurroundTM	PCM “down-mixé” (fusion des canaux) sur 2 canaux

1 UB154 [UB150] Le nombre maximum possible de son Dolby est 2 canaux PCM. 2 Si "Piste sonore secondaire BD-Video" est paramétré sur "On", le son sera produit en Dolby Digital, DTS® Digital Surround™ ou en PCM 5.1 canaux. Cependant, lorsque vous lisiez un BD-Video sans piste audio secondaire ou son de navigation, le son est produit au format original. 3 La sortie audio est amplifiée du 5.1 canaux ou 6.1 canaux au 7.1 canaux en fonction des caractéristiques DTS, Inc. 4 Lorsque "DTS Neo:6" est paramétré sur "Cinéma" ou sur "Musique", le son sur 2 canaux (2.1 canaux) peut être étendu sur 7 canaux (7.1 canaux) et retransmis. (⇒ 25) *5 Pour le "Mode de sortie DSD".

Format pris en charge pour la lecture des contenus réseau

Lorsque cet appareil marche comme un client de contenus en réseau, les contenus suivants sont lisibles.

• Les formats de fichier qui ne sont pas pris en charge par tout serveur de contenus en réseau* ne peuvent pas être lus.
• Serveur compatible DLNA, etc.

Vidéo

Conteneur	Codec video	Codec audio	Exemple d'extension de fichier
MKV	H.264 HEVC	AAC PCM Vorbis FLAC Dolby Digital DTS®	.mkv
AVCHD	H.264	Dolby Digital	.mts
MP4	H.264 HEVC	AAC	.mp4, .mov
PS	MPEG2	Dolby Digital PCM linéaire DTS®	.mpg, .mpeg
TS	MPEG2 H.264 HEVC	AAC Dolby Digital DTS®	.m2ts, .ts


Format	Exemple d'extension de fischier
JPEG	. jpg

Son

Codec audio	Exemple d'extension de fichier
MP3	.mp3
FLAC	.flac
WAV	.wav
AAC	.m4a, .adts
WMA	.wma
ALAC	.m4a
DSD	.dsf, .dff
AIFF	.aif, .aiff
PCM linéaire	—

• En fonction du serveur, des contenus autres que ceux établis ci-dessus peuvent être lus.

Liste de codes de langues

Langue	Code	Langue	Code	Langue	Code
Abkhaze:	6566	Grec:	6976	Pendjabi:	8065
Afar:	6565	Groenlandais:	7576	Persan:	7065
Afrikaans:	6570	Guarani:	7178	Polonais:	8076
Albanians:	8381	Gujrati:	7185	Portugais:	8084
Allemand:	6869	Georgien:	7565	Quéchua:	8185
Amharique:	6577	Haoussa:	7265	Rhéto-roman:	8277
Anglais:	6978	Hindi:	7273	Roumain:	8279
Arabe:	6582	Hongrois:	7285	Russe:	8285
Arménien:	7289	Hébreu:	7387	Samoan:	8377
Assamais:	6583	Indonesien:	7378	Sanscrit:	8365
Aymara:	6589	Interlingua:	7365	Serbe:	8382
Azerbaldjanais:	6590	Irlandais:	7165	Serbo-croate:	8372
Bachkir:	6665	Islandais:	7383	Shona:	8378
Basque:	6985	Italien:	7384	Sindhi:	8368
Bengali, bangla:	6678	Japonais:	7465	Slovaque:	8375
Bhoutani:	6890	Javanais:	7487	Slovene:	8376
Bihari:	6672	Kannada:	7578	Somali:	8379
Birman:	7789	Kazakh:	7575	Souahéli:	8387
Biélorusse:	6669	Kirghiz:	7589	Soudanais:	8385
Breton:	6682	Kurde:	7585	Suédois:	8386
Bulgare:	6671	Laotien:	7679	Tadjik:	8471
Cachemirien:	7583	Latin:	7665	Tagal:	8476
Cambodgien:	7577	Lette, letton:	7686	Tamoul:	8465
Catalan:	6765	Lingala:	7678	Tatar:	8484
Chinois:	9072	Lituanien:	7684	Tchéque:	6783
Cingalais:	8373	Macédonien:	7775	Telugu:	8469
Corse:	6779	Malais:	7783	Thai:	8472
Coréeen:	7579	Malayalam:	7776	Tibétain:	6679
Croate:	7282	Malgache:	7771	Tigrigna:	8473
Danois:	6865	Maltais:	7784	Tonga:	8479
Espagnol:	6983	Maori:	7773	Turc:	8482
Espéranto:	6979	Marathe:	7782	Turkmene:	8475
Estonien:	6984	Moldave:	7779	Twi:	8487
Fidjen:	7074	Mongol:	7778	Ukrainien:	8575
Finnois:	7073	Nauri:	7865	Vietnamien:	8673
Français:	7082	Norvégien:	7879	Volapuk:	8679
Frison:	7089	Néerlandais:	7876	Wolof:	8779
Féroïen:	7079	Népalais:	7869	Xhosa:	8872
Galicien:	7176	Oriya:	7982	Yiddish:	7473
Gallois:	6789	Ourdou:	8582	Yoruba:	8979
Gaélique écossais:	7168	Ouzbek:	8590	Zoulou:	9085
		Pachto, pachtou:	8083

Liste des langues de l'affichage

Afficheur	Langue	Afficheur	Langue	Afficheur	Langue
ENG	Anglais	JPN	Japonais	ARA	Arabe
FRA	Français	CHI	Chinois	HIN	Hindi
DEU	Allemand	KOR	Coréen	PER	Persan
ITA	Italien	MAL	Malais	IND	Indonésien
ESP	Espagnol	VIE	Vietnamese	MRI	Maori
NLD	Néerlandais	THA	Thai	BUL	Bulgare
SVE	Suèdois	POL	Polonais	RUM	Roumain
NOR	Norvégien	CES	Tchéque	GRE	Grec
DAN	Danois	SLK	Slovaque	TUR	Turc
POR	Portugais	HUN	Hongrois	*	Autres
RUS	Russe	FIN	Finnois

Licences

"AVCHD", "AVCHD 3D", "AVCHD Progressive" et "AVCHD 3D/Progressive" sont des marques commerciales de Panasonic Corporation et de Sony Corporation.

Java est une marque déposée d'Oracle et/ou de ses affiliés.

Dolby, Dolby Audio, Dolby Vision et le symbole double-D sont des marques déposées de Dolby Laboratories.

Pour les brevets DTS, visitez le site http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, ainsi que DTS et le symbole ensemble, DTS-HD et le logo DTS-HD, sont des marques déposées et/ou commerciales de DTS, Inc. aux États-Unis et/ou dans les autres pays.

© DTS, Inc. Tous Droits Réservés.

Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

Ce produit fait l'objet d'une licence de portefeuille de brevets AVC pour l'utilisation personnelle ou non commerciale d'un particulier (i) pour encoder de la vidéo selon la norme AVC ("AVC Video") et/ou (ii) décoder de la vidéo AVC codée par un particulier engagé dans une activité personnelle et/ou obtenu auprès d'un fournisseur de vidéos qui détient une licence lui permettant de fournir des vidéos AVC. Aucune licence ou permission tacite ne sera accordée pour tout autre usage. Des informations supplémentaires peuvent être obtenues auprès de MPEG LA, L. L. C.

Visitez http://www.mpegla.com

Ce produit fait l'objet d'une licence de portefeuille de brevets VC-1 pour l'utilisation personnelle et non commerciale d'un particulier (i) pour encoder de la vidéo selon la norme VC-1 ("VC-1 video") et/ou (ii) décoder de la vidéo VC-1 encodée par un particulier engagé dans une activité personnelle et non commerciale et/ou obtenu auprès d'un fournisseur de vidéos qui, ayant une licence lui permettant de fournir des vidéos VC-1. Aucune licence ou permission tacite ne sera accordée pour tout autre usage. Des informations supplémentaires peuvent être obtenues auprès de MPEG LA, L. L. C.

Visitez http://www.mpegla.com

"DVD Logo" est une marque commerciale de DVD Format/Logo Licensing Corporation.

Windows est une marque commerciale ou une marque déposée de Microsoft Corporation aux États-Unis et dans les autres pays.

Adobe est une marque de commerce ou une marque déposée de Adobe Systems Incorporated aux États-Unis et/ou dans d'autres pays.

Le logo HDR10+TM est une marque commerciale de HDR10+ Technologies, LLC.

Copyright 2004-2014 Verance Corporation. Cinavia™ est une marque déposée de Verance Corporation. Protégée par le brevet américain 7,369,677 et des brevets mondiaux attribués et en attente d'attribution sous licence de Verance Corporation. Tous droits réservés.

Ce produit contient le logiciel suivant :

(1) le calculi développé indépendamment par ou pour Panasonic Corporation, (2) le logiciel appartenant à un tiers et sous licence Panasonic Corporation, (3) le logiciel sous licence GNU General Public License, Version 2.0 (GPL V2.0), (4) le logiciel sous licence GNU Lesser General Public License, Version 2.1 (LGPL V2.1) et/ou, (5) Logiciel "open source" autre que le logiciel sous licence GPL V2.0 et/ou LGPL V2.1.

Les logiciels classés comme (3) - (5) sont distribués dans l'espoir qu'ils pouraient être utiles, mais SANS AUCUNE GARANTIE, sans même la garantie implicite de COMMERCIALISATION ou D'ADAPTATION A UN USAGE PARTICULARIER.

Veuillez vous référer aux modalités et aux conditions de ceux-ci figurant dans le menu Réglages lecteur.

Pendant au moins trois (3) ans à compter de la livraison de ce produit, Panasonic donnera à tout tiers qui nous contacte en utilisant les coordonnées ci-dessous, pour un montant non supérieur à notre coût pour la réalisation physique de la distribution du code source, une copie complète exploitables par ordinateur du code source correspondant, couvert par la GPL V2.0, LGPL V2.1 ou par d'autres licences avec l'obligation de le faire, ainsi que la notice des droits d'auteur respective.

Coordonnées de contact : [e-mail], Panasonic.com Le code source et la notice des droits d'auteur sont également disponibles gratuitement sur notre site web suivant. https://panasonic.net/cns/oss/

Cet appareil est protégé par certains droits de propriété intellectuelle de Microsoft Corporation et de tiers. L'utilisation ou la distribution de cette technologie à l'extérieur de cet appareil est interdite sans une licence de Microsoft ou d'une filiale Microsoft autorisée et des tiers.

(2) MS/PlayReady/Étiquetage du produit fini

Ce produit contient une technologie qui fait l'objet de certains droits sur la propriété intellectuelle de Microsoft. Toute utilisation ou diffusion de cette technologie en dehors de ce produit est interdite sans la (les) licence(s) appropriée(s) provenant de Microsoft.

(3) MS/PlayReady/Avertissements Utilisateur Final Les propriétaires du contenu utilisent la technologie d'accès au contenu Microsoft PlayReady™ pour protéger leur propriété intellectuelle, y compris le contenu protégé par droits d'auteur. Ce dispositif utilise la technologie PlayReady pour accéder au contenu protégé PlayReady et/ou au contenu protégé WMDRM. Si le dispositif ne parvient pas à bien appliquer les limitations d'utilisation du contenu, les propriétaires de ce contenu peuvent demander à Microsoft de révoquer la capacité du dispositif à consommer le contenu protégé PlayReady. La révocation ne devrait pas affecter le contenu non protégé ni le contenu protégé par d'autres technologies d'accès au contenu. Les propriétaires du contenu peuvent vous demander de mettre à jour PlayReady pour accéder à leur contenu. Si vous refusez une mise à jour, vous ne serez plus en mesure d'accéder au contenu nécessitant une mise à jour.

(4)Vorbis, FLAC

Les licences du logiciel s'affichent lorsque "Licence logicielle" dans le menu Configuration est sélectionné. ( 27)

DOLBY

AUDIO

DOLBY

VISION

dtshD

Master Audio

Java

POWERED

CAUTION	VISIBLE AND INVISIBLE LARER RADIATION WHEN OPEN, DO NOT STARE INTO BEAM. FDA 21CPRCLASS 1 (II)
CAUTION	CLASS 2 VISIBLE AND INVISIBLE LARER RADIATION WHEN OPEN, DO NOT STARE INTO THE BEAM. ECG00825-1CLCLASS 2
ATTENTION	RAYONEMENTMENT LARER VISIBLE ET INVISIBLE CLASSES, EN CAS D'OUVERTURE, NE PAS GRÉDER DANS LE FAIBCEAU.
FORSIGHT	SYNGL IG USYNLIG LASERSTRAβK LKANZ KAKYÄÄ J A NAKYMATONTA LASERSEATYEÄ, ALA TUIJOTA SATESEEN.
VARO	AVATTESA XOLET ALTTINA LUKON KAKYÄÄ J A NAKYMATONTA LASERSEATYEÄ, ALA TUIJOTA SATESEEN.
VARING	KLINZ CLASS YSNL GCH OSON LYSKAN KLASFRNNG NAR DENNÉ DEL AHR OPPND, STRIRA EJ IN 1 STRLEN.
VORSicht	SICHTBARE UND INSUNSIBLE LARERSTRAHGLIK KLINZ CLASS 2: WENN ABDECKUNG GEÖFFNET, NINT IN DEN STRAH BLICKEN.
注意	打开时有可见及不可见激光辐射。避免光束照射。
注意	- 这を聞くっろにリフロー可视及不可視しレーニ发射出がき リムをのを令まないこ上	VQL2P54-1

(À l'intérieur de l'appareil)

Fabriqué par :

Panasonic Corporation
