• Samsung et le logo Samsung sont des marques commerciales de Samsung Electronics Co., Ltd. • Microsoft, Windows, Windows XP et Windows Vista sont des marques déposées ou des marques commerciales de Microsoft Corporation. • UFST® et MicroType™ sont des marques déposées de Monotype Imaging, Inc. • TrueType, LaserWriter et Macintosh sont des marques commerciales d’Apple Computer, Inc. • Les autres noms de produit et de marque sont des marques commerciales de leurs propriétaires respectifs.
If you have any comments or questions regarding Samsung products, contact the Samsung customer care center. 4. Mise en place des originaux et des supports d’impression Mise en place des originaux 4.1 Sélection du support d’impression 4.2 Instructions pour le choix et le stockage des supports d’impression 4.2 Caractéristiques des supports d’impression 4.3 Formats de support pris en charge dans chaque mode 4.3 Consignes pour les supports d’impression spéciaux 4.4 Chargement de papier dans le bac 4.5 Modification du format de papier dans le bac 4.6 Réglage du type et format papier 4.6
Copie d’originaux 5.1 Modification des paramètres pour chaque copie 5.1 Réduction ou agrandissement de copies 5.1 Modification du contraste 5.1 Configuration du format de papier 5.1 Sélection du type d’original (Texte/Photo) 5.2
Les bases de la numérisation 6.1 Numérisation vers une application à l’aide d’une connexion locale 6.1
Impression d’un document 7.1 Nettoyage du module de numérisation 8.3 Entretien de la cartouche 8.3 Stockage de la cartouche d’impression 8.3 Durée de vie d’une cartouche 8.3 Redistribution du toner 8.3 Remplacement de la cartouche d’impression 8.5 Pièces de rechange 8.7
Astuces pour éviter les bourrages papier 9.1 Résolution des bourrages papiers 9.1 Dans le bac d’alimentation et à l’arrière de l’appareil 9.1 A l’arrière et à l’intérieur de l’appareil 9.3 Au niveau du bac de sortie 9.5 Signification des messages d’erreur 9.7 Résolution d’autres problèmes 9.8 Problèmes d’alimentation papier 9.8 Problèmes d’impression 9.8 Les ressources suivantes vous proposent, soit à l’écran, soit sous forme imprimée, des informations concernant la configuration et l’utilisation de votre appareil.

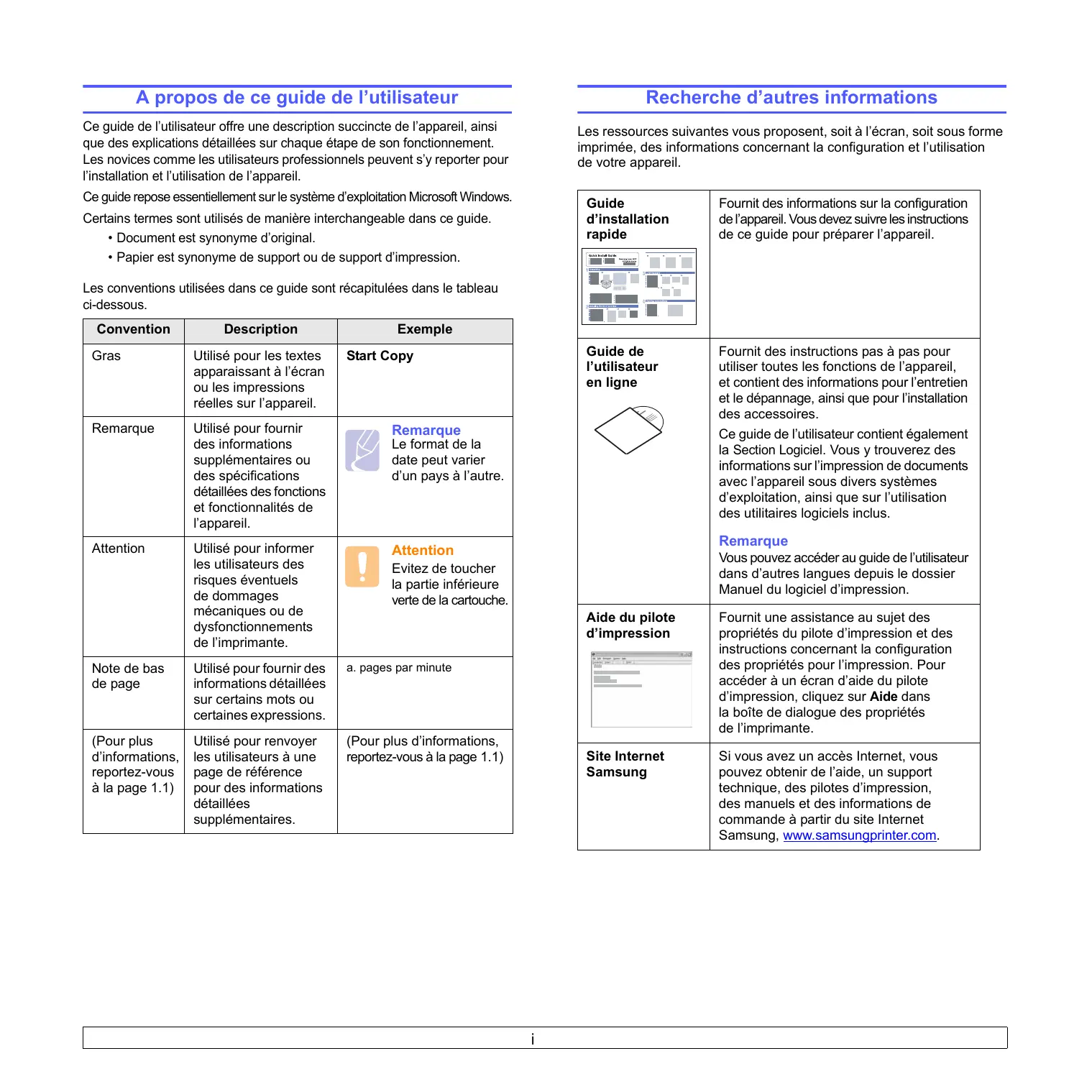

Certains termes sont utilisés de manière interchangeable dans ce guide. • Document est synonyme d’original. • Papier est synonyme de support ou de support d’impression.
Fournit des instructions pas à pas pour utiliser toutes les fonctions de l’appareil, et contient des informations pour l’entretien et le dépannage, ainsi que pour l’installation des accessoires. Ce guide de l’utilisateur contient également la Section Logiciel. Vous y trouverez des informations sur l’impression de documents avec l’appareil sous divers systèmes d’exploitation, ainsi que sur l’utilisation des utilitaires logiciels inclus.
• une partie du cordon d’alimentation ou de la prise est endommagée ou mise à nu, • du liquide a été renversé dans l’appareil, • l’appareil a été exposé à la pluie ou à l’eau, • l’appareil ne fonctionne pas correctement alors que toutes les instructions ont été suivies, • l’appareil est tombé ou le boîtier semble détérioré, • les performances de l’appareil se dégradent.
à la réglementation Informations importantes relatives à la sécurité Lors de l’utilisation de cet appareil, ayez toujours à l’esprit les recommandations de sécurité suivantes, afin de réduire les risques d'incendie, de décharge électrique et d’autres accidents corporels : 1
Avertissement relatif à la sécurité laser Cette imprimante est certifiée conforme aux spécifications DHHS 21 CFR, chapitre 1, sous-chapitre J pour les produits laser de classe I(1) aux EtatsUnis, et certifiée dans les autres pays en tant que produit laser de classe I, conformément aux spécifications IEC 825.
Le système laser et l’imprimante sont conçus de manière à interdire toute exposition aux rayonnements laser au-dessus d’un niveau de classe I pendant l’utilisation normale, les opérations d’entretien utilisateur ou les interventions de maintenance dans des conditions conformes aux spécifications.
11 N’introduisez jamais d’objet dans les ouvertures du boîtier ou de l’habillage du télécopieur. Il pourrait entrer en contact avec des points de tension électrique dangereux, créant ainsi un risque d’incendie ou de décharge électrique. Ne renversez jamais de liquide sur ou dans le télécopieur. 12 Afin de réduire le risque de décharge électrique, ne démontez en aucun cas votre appareil. Amenez-le chez un technicien de maintenance qualifié si une réparation s’avère nécessaire. L’ouverture ou le retrait des capots peut vous exposer à des tensions électriques dangereuses ou à d’autres risques. Un remontage incorrect peut provoquer des décharges électriques une fois l’appareil remis sous tension.
(Applicable dans les pays de l'Union Européen et aux autres pays européens disposant de systémes de collecte sélective) Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.
En fonctionnement normal, cet appareil produit de l’ozone. Cette production ne présente aucun risque pour l’utilisateur. Toutefois, il est préférable d’utiliser l’imprimante dans un local correctement aéré.
Si cet appareil provoque des interférences au niveau de la réception radio ou télévision lors de sa mise sous tension et hors tension, essayez de corriger le problème en utilisant une des mesures suivantes : • Réorientez ou repositionnez l’antenne de réception. • Eloignez l’imprimante et le récepteur. • Branchez l’appareil sur une prise ou un circuit différent(e) de celui/ celle du récepteur. • Consultez votre distributeur ou un technicien radio/télévision qualifié pour obtenir de l’aide.
Cet appareil est doté d’un dispositif perfectionné d’économie d’énergie réduisant la consommation électrique pendant les périodes d’inactivité. En effet, lorsque l’appareil ne reçoit pas de données pendant un certain temps, la consommation électrique est réduite automatiquement. ENERGY STAR et la marque ENERGY STAR sont des marques déposées aux Etats-Unis. Pour plus d'informations sur le programme ENERGY STAR, reportez-vous au site http://www.energystar.gov.
Tout changement ou modification effectué sans l’accord explicite du fabricant pourrait annuler la capacité de l’utilisateur à utiliser cet équipement.
Vous devez aussi savoir que :
• Votre télécopieur Samsung n’est pas conçu pour être connecté à un système PBX numérique.
(2) le nom de l’entreprise, de l’entité commerciale ou du particulier qui envoie le message, et
Votre opérateur télécom peut modifier ses équipements de communication, leur fonctionnement ou certaines procédures lorsqu’il l’estime nécessaire dans la limite du raisonnable et tant que cela n’est pas en contradiction avec l’alinéa 68 de la réglementation FCC. Si, pour un client, il est logique de penser que de telles modifications risquent d’entraîner l’incompatibilité de certains de ses terminaux avec les équipements de communication de l’opérateur, de rendre nécessaire leur modification ou leur altération, ou d’avoir des conséquences matérielles quelconques sur leur utilisation ou leurs performances, ce client est en droit d’en être informé par écrit de façon adéquate, afin de lui permettre de prendre les mesures visant à une utilisation ininterrompue des terminaux en question.
• Cet appareil ne peut pas être utilisé avec les services payants ou sur des lignes partagées. • Ce téléphone dispose de couplage magnétique avec les appareils de correction auditive. • Vous pouvez connecter cet appareil au réseau téléphonique en toute sécurité à l’aide d’une prise modulaire standard de type USOC RJ-11C.
Dans certains cas, vous pouvez être amené à fournir ces numéros à l’opérateur télécom.
Le marquage CE apposé sur ce télécopieur signifie que Samsung Electronics Co., Ltd. a déclaré l’appareil conforme aux directives 93/68/EEC de l’Union Européenne respectives suivantes :
L’installation de plusieurs types d’équipement sur la même ligne téléphonique peut causer des problèmes pour les appels téléphoniques entrants et sortants, en particulier la sonnerie en cas d’appel. Pour un service optimal de l’opérateur télécom, la somme des Ringer Equivalence Numbers de tous ces équipements doit être inférieure à cinq. Dans certains cas, la somme de cinq équipements peut ne pas permettre l’utilisation de la ligne. Si un élément de votre équipement téléphonique ne fonctionne pas correctement, débranchez-le immédiatement de la ligne téléphonique car il peut endommager le réseau téléphonique.
Rapprochement des lois des états membres relatives aux équipements basse tension. 1er janvier 1996 : Directive 89/336/CEE (92/31/CEE) du Conseil Européen Rapprochement des lois des états membres relatives à la compatibilité électromagnétique.
Vous pouvez vous procurer le texte complet de la déclaration, décrivant en détail ces différentes directives et les normes correspondantes, auprès de votre distributeur Samsung.
1999/5/EC. Appareil prévu pour fonctionner sur le réseau téléphonique public commuté français et sur les réseaux commutés privés compatibles des pays européens. En cas de problème, il convient de contacter en premier lieu votre fournisseur d’équipement. Le produit a été testé conforme aux normes TBR21 et/ou TBR 38. Pour faciliter l’utilisation et la mise en œuvre de tout équipement terminal compatible avec ces normes, l’Institut européen pour les normes de télécommunications (ETSI) a édité un document consultatif (EG 201 121) contenant des remarques et des obligations supplémentaires destinées à assurer la compatibilité totale des terminaux TBR21 avec les réseaux. Ce produit a été conçu en fonction et dans le respect total de toutes les informations applicables contenues dans ce document.
Important Les fils électriques de cet appareil sont équipés d’une fiche électrique standard de 13 A (BS 1363) et d'un fusible de 13 A. Lorsque vous changez ou examinez le fusible, vous devez replacer le fusible de 13 A approprié. Vous devez ensuite replacer le capot du fusible. Si vous avez perdu le capot du fusible, n’utilisez pas la prise avant d’avoir replacé un autre capot. Veuillez prendre contact avec le détaillant qui vous a vendu l'appareil. La fiche électrique la plus utilisée au Royaume-Uni est la prise de 13 A. Cependant, certains bâtiments (particulièrement les plus anciens) ne disposent pas de prises de courant de 13 A. Vous devez alors vous procurer un adaptateur approprié. Ne retirez pas la fiche moulée d'origine.
Si vous retirez la fiche moulée, jetez-la immédiatement. Vous ne pourrez pas la reconnecter et vous risquez de recevoir un choc électrique si vous la branchez sur la prise.
Le code de couleurs suivant est appliqué aux fils des branchements électriques : • Vert et jaune : Terre • Bleu : Connectez le fil bleu à la broche signalée par la lettre « N » (neutre) ou par la couleur noire. Connectez le fil marron à la broche signalée par la lettre « L » ou par la couleur rouge. Vous devez disposer d'un fusible de 13 A dans la fiche ou l'adaptateur, ou au niveau du tableau électrique.
La surface de ce produit est très brillante. Faites attention à ne pas la rayer pendant l’installation.
• Vous pouvez imprimer jusqu’à une résolution de 600 x 600 ppp en sortie effective. • Votre appareil imprime jusqu’à 16 ppma sur feuille A4 et jusqu’à 17 ppm sur du papier au format Letter.
Le bac 100 feuilles prend en charge différents formats de papier ordinaire.
• Impression de filigranes. Vous pouvez personnaliser vos documents avec des mots tels que « Confidentiel ». Voir la Section Logiciel. • Impression d’affiches. Le texte et les images de chaque page de votre document sont agrandis et imprimés sur plusieurs feuilles de papier qui peuvent être collées ensemble pour former une affiche. Voir la Section Logiciel. Gain de temps et d’argent • Pour économiser du papier, vous pouvez imprimer plusieurs pages sur une seule feuille. • Cet appareil économise l’électricité en réduisant considérablement la consommation électrique lorsqu’il n’est pas utilisé.
Clignote lorsque la cartouche est presque vide ou n’est pas une cartouche d’origine Samsung. Un clignotement rapide indique que la cartouche d’impression est totalement vide. Consultez le message sur l’écran et remplacez la cartouche d’impression. • Voyant bourrage papier Clignote lors d’un bourrage papier dans l’appareil. Consultez le message d’erreur pour libérer le papier bloqué. Pour plus d’informations sur les messages à l’écran, consultez la page 9.7. boutons de copie
Chacun des CD-ROM contient les logiciels suivants :
• SmarThrua : logiciel basé sur Windows qui accompagne votre appareil multifonction. • Guide de l’utilisateur au format PDF.
TWAIN est disponible pour la numérisation de documents sur votre appareil. • Smart Panel : ce programme vous permet de surveiller l’état de l’appareil et vous avertit lorsqu’une erreur se produit en cours d’impression.
Vous pouvez aussi ouvrir un autre programme de retouche d’image, comme Adobe PhotoShop, directement depuis SmarThru. Pour plus d’informations, reportez-vous à l’aide à l’écran du programme SmarThru.
Ce chapitre vous guide pas-à-pas dans le processus de configuration de l’appareil. Ce chapitre contient les sections suivantes : •
Installez votre copieur sur un support horizontal et stable en laissant suffisamment d’espace pour la circulation de l’air. Laissez également de l’espace pour l’ouverture du capot et des bacs. Cet emplacement doit être bien aéré et à l’abri de toute exposition directe à la lumière du soleil, ou de toute source de chaleur, de froid et d’humidité. Evitez d’installer votre appareil près du bord de votre plan de travail.
Pour plus d’informations, reportez-vous à la page 3.2.
étant déterminée par la hauteur de l’appareil au-dessus du niveau de la mer. Les informations suivantes indiquent comment paramétrer votre appareil de façon à obtenir une qualité d’impression optimale. Une altitude supérieure à 1 000 m peut affecter la qualité d’impression : le toner ne se fixe pas correctement sur le papier ou le document est très pâle. Avant de régler le paramètre d’altitude, déterminez l’altitude à laquelle vous utilisez l’appareil. Pour régler l’appareil sur une altitude élevée, effectuez les étapes suivantes :
La procédure suivante se rapporte à Windows XP. Pour les autres systèmes d’exploitation Windows, reportez-vous au mode d’emploi Windows correspondant ou à l’aide en ligne. 1 Ce chapitre explique comment installer les originaux et les supports d’impression dans votre appareil. Ce chapitre contient les sections suivantes : •
à ce que cette vitre soit toujours propre. (Page 8.3) • Si vous souhaitez copier un document de type livre tel q’un magazine, démarrez la copie en laissant le capot du scanner ouvert.
Sélection du support d’impression Vous pouvez imprimer sur différents supports, par exemple du papier ordinaire, des étiquettes ou encore des transparents. N’utilisez que des supports d’impression compatibles avec l’appareil. L’utilisation d’un support d’impression non conforme aux spécifications décrites dans ce mode d’emploi peut provoquer des problèmes, par exemple : • une qualité d’impression médiocre ; • des bourrages fréquents ; • une usure prématurée de l’appareil.
• Utilisez toujours un support d’impression répondant aux caractéristiques répertoriées à la page 4.3. • L’utilisation de papier humide, ondulé, froissé ou déchiré peut provoquer des bourrages et nuire à la qualité d’impression. • Pour une qualité d’impression optimale, utilisez exclusivement du papier pour copieur de haute qualité, précisément recommandé pour une utilisation dans des appareils laser. • Evitez d’utiliser les types de support suivants : - du papier gaufré, perforé ou dont la texture est trop lisse ou trop rugueuse ; - du papier épais effaçable ; - du papier en plusieurs pages ; - du papier synthétique et thermosensible ; - du papier autocopiant et du papier calque. Ces types de papier risqueraient de provoquer des bourrages, de dégager des odeurs chimiques et d’endommager votre appareil. • Conservez le support d’impression dans son emballage jusqu’au moment de son utilisation. Déposez les cartons d’emballage sur des palettes ou des étagères, mais pas à même le sol. Ne posez pas d’objets lourds sur le papier, qu’il soit encore dans son emballage ou non. Conservez le papier à l’abri de l’humidité ou d’autres conditions qui risquent de le faire se plisser ou onduler. • Rangez les supports d’impression non utilisés à des températures comprises entre 15 °C et 30 °C. L’humidité relative doit être comprise entre 10 et 70 %. • Conservez les supports d’impression inutilisés dans un emballage étanche, tel qu’un conteneur ou un sac en plastique, afin d’éviter que la poussière et l’humidité nuisent à la qualité de votre papier. • Dans le cas de supports spéciaux, chargez les feuilles une à une dans le bac pour éviter les bourrages papier. • Pour éviter que les supports d’impression, tels que les transparents ou les planches d’étiquettes, ne se collent les uns aux autres, enlevez-les du bac de sortie au fur et à mesure de leur impression.
Lorsque vous choisissez un support d’impression, tenez compte des points suivants : • Le type, la taille et le grammage des supports d’impression pour votre machine sont décrits ultérieurement dans cette section. • Résultat recherché : choisissez un support d’impression adapté à votre travail. • Luminosité : plus le support d’impression est blanc, plus les couleurs paraissent éclatantes. • Satinage : le satinage du papier améliore la netteté de l’impression.
• Il arrive que certains supports d’impression répondant aux conditions décrites dans cette section ne fournissent cependant pas des résultats satisfaisants. Cela peut être dû à une manutention inadéquate, à des niveaux de température et d’humidité inacceptables ou à d’autres conditions variables sur lesquelles Samsung n’a aucun contrôle. • Avant d’acheter un support d’impression en grande quantité, vérifiez qu’il répond aux spécifications indiquées.
L’utilisation d’un support d’impression non conforme aux spécifications peut provoquer des problèmes de fonctionnement de l’imprimante, allant jusqu’à nécessiter l’intervention d’un réparateur. Ces réparations ne sont pas couvertes par la garantie technique Samsung ou les contrats d’entretien. Reportez-vous à la section Papier ordinaire
Formats de support pris en charge dans chaque mode Mode
à la page 11.1. - Disposition : n’utilisez pas de planches partiellement décollées. Les étiquettes pourraient se décoller et provoquer des bourrages importants. - Ondulations : avant l’impression, les étiquettes doivent être stockées à plat, avec moins de 13 mm de plissement quel que soit le sens. - Situation : n’utilisez pas d’étiquettes froissées, présentant des bulles d’air ou d’autres signes de décollement. • Vérifiez que la substance adhésive ne dépasse pas des étiquettes. Les zones exposées risqueraient de provoquer le détachement des étiquettes durant l’impression, entraînant des bourrages papier. De plus, la substance adhésive pourrait endommager certains composants de l’appareil. • N’utilisez pas plusieurs fois la même planche d’étiquettes. Le revêtement adhésif n’est prévu que pour un seul passage dans l’imprimante. • N’utilisez pas d’étiquettes décollées de la planche ou encore froissées, gondolées ou abîmées.
105 mm de large ou 148 mm de long. • Définissez des marges d’au moins 6,4 mm par rapport aux bords du support dans l’application.
• Les transparents utilisés doivent pouvoir supporter la température de fusion de l’appareil. Pour connaître la température de fusion, consultez les caractéristiques techniques de l’appareil à la page 11.1. • Placez les transparents sur une surface plane après les avoir retirés de l’appareil. • Ne les laissez pas dans le bac papier pendant de trop longues périodes. Il se peut que de la poussière s’accumule sur les transparents et provoque des taches sur les impressions. • Pour éviter les taches dues aux traces de doigts, manipulez-les avec précaution. • Pour que les transparents imprimés ne se décolorent pas, évitez de les exposer trop longtemps à la lumière du soleil. • Assurez-vous que les transparents ne sont pas froissés ou ondulés et qu’ils ne sont pas déchirés sur les bords.
Supports recommandés : transparents pour imprimantes laser produites par HP, Xerox et 3M. Il est déconseillé d’utiliser des transparents à doublure en papier, tels que les modèles Xerox 3R91334, qui risquent de provoquer des bourrages ou d’être égratignés.
Si les transparents ne sont pas entraînés correctement dans l’appareil, insérez une feuille de papier blanche sous les transparents et réessayez.
à la page 11.1. • Ces encres ne doivent pas être inflammables ni endommager les rouleaux de l’imprimante. • Les formulaires et papiers à en-tête doivent être conservés dans un emballage étanche pour éviter toute altération pendant la période de stockage. • Avant d’insérer du papier préimprimé, tel que des formulaires ou du papier à en-tête dans l’imprimante, vérifiez que l’encre est bien sèche. Durant le processus de fusion, une encre encore humide risquerait de s’effacer du support préimprimé, diminuant ainsi la qualité de l’impression.
Appuyez sur le bouton d’ouverture du bac pour l’éjecter. Retirez le bac.
Si le bac ne se ferme pas correctement, rouvrez-le à moitié, puis essayez à nouveau de le fermer.
Ajustez le guide papier à la longueur de papier souhaitée. Selon les pays, il est préréglé sur Letter ou A4. Pour charger un autre format, maintenez le levier et insérez le guide de longueur dans la position correspondante.
Les paramètres modifiés ne restent en vigueur que le temps d’utilisation du programme en cours. Pour que vos modifications soient permanentes, entrez-les dans le dossier Imprimantes.
• Selon le pays, le bac est réglé par défaut sur le format Letter ou A4. • Par exemple, si vous voulez changer la format en Letter, maintenez le levier au fond du bac et tournez-le dans le sens des aiguilles d’une montre.
La procédure suivante se rapporte à Windows XP. Pour les autres systèmes d’exploitation Windows, reportez-vous au mode d’emploi Windows correspondant ou à l’aide en ligne.
Votre appareil propose des paramètres de copie pour que vous puissiez effectuer rapidement et facilement une copie. Cependant, si vous souhaitez changer les options pour chaque copie, utilisez les touches de fonction de copie sur le panneau de commande.
Ce chapitre contient les sections suivantes : •
Sinon, elles ne reprennent leur état par défaut qu’une fois la copie terminée.
Vous trouverez ci-dessous la procédure normale de copie pour vos originaux. 1 • Pour annuler la copie en cours, appuyez sur Stop/Clear sur le panneau de commande.
• Photo : adapté aux photographies.
à la numérisation.
Les bases de la numérisation
Votre appareil propose plusieurs manières de numériser une image en utilisant une connexion locale : • A l’aide de l’une des applications de gestion d’images prédéfinies. La numérisation d’une image lance l’application sélectionnée, vous permettant ainsi de contrôler le processus de numérisation. • A l’aide du programme SmarThru™ fourni avec votre appareil. La numérisation d’une image lance SmarThru™ et vous permet de contrôler le processus de numérisation. • A l’aide du pilote WIA (Windows Image Acquisition). Reportez-vous à la Section Logiciel. • A l’aide d’un logiciel compatible TWAIN : vous pouvez utiliser d’autres logiciels, notamment Adobe Photoshop Deluxe et Adobe Photoshop.
Ce chapitre contient les sections suivantes : •
Pour maintenir une bonne qualité d’impression, suivez les procédures de nettoyage ci-après chaque fois que vous remplacez la cartouche ou qu’un problème de qualité d’impression ou de numérisation se manifeste.
• Le nettoyage du boîtier de l’appareil à l’aide de produits d’entretien contenant d’importantes quantités d’alcool, de solvant ou d’autres substances fortes risque de décolorer ou d’endommager le boîtier. • Si votre appareil ou son environnement proche sont salis par le toner, nous vous recommandons d’utiliser un tissu ou un chiffon humidifié avec de l’eau pour le nettoyer. Si vous utilisez un aspirateur, le toner sera éparpillé dans l’air, risquant de vous blesser. • Une fois le nettoyage terminé, essuyez le boîtier pour éliminer toute trace d’humidité.
• Ne touchez pas la surface verte, le tambour OPC, située à l’avant de la cartouche d’impression, avec la main ou un matériau quelconque. Utilisez la poignée de la cartouche pour éviter de toucher la zone en question. • Si vous laissez le capot supérieur ouvert pendant plusieurs minutes, le tambour OPC risque d’être exposé à la lumière. Cela risque de l’endommager. Refermez le capot supérieur si vous devez interrompre l’installation pour une raison quelconque.
Pulvérisez de l’eau quatre à six fois sur le chiffon fourni ou tout autre chiffon prévu à cet effet avant de nettoyer le boîtier en respectant les instructions de pulvérisation fournies.
Lors de l’impression, des particules de poussière, de toner et de papier peuvent s’accumuler à l’intérieur de l’appareil. Cette accumulation risque d’entraîner des problèmes de qualité d’impression, tels que la présence de taches ou de traînées de toner. Le fait de nettoyer l’intérieur de l’appareil permet de supprimer ou de diminuer ce genre de problèmes. Contactez le service de maintenance pour le nettoyage des pièces à l’intérieur de l’appareil.
• Stockez les cartouches dans le même environnement que l’appareil. • Pour éviter d’endommager la cartouche, ne l’exposez pas à la lumière plus de quelques minutes.
La capacité d’une cartouche dépend de la quantité de toner utilisée pour chaque travail d’impression. En moyenne, une cartouche d’impression neuve permet d’imprimer 2 000 pages standard conformément à la norme ISO/IEC 19752. (La cartouche d’impression fournie avec l’appareil permet d’imprimer 1 000 pages standard.) Le nombre réel de pages peut également être différent selon la densité de l’impression, et peut être affecté également par l’environnement de travail, les intervalles entre les impressions, le type et le format du support d’impression. Si vous imprimez beaucoup de graphiques, la cartouche se videra plus rapidement.
Pour plus d’informations sur le message d’erreur, reportez-vous à la page 9.7.
Cela risque de l’endommager. Refermez le capot supérieur si vous devez interrompre l’installation pour une raison quelconque.
Si vous recevez du toner sur vos vêtements, essuyez-les avec un chiffon sec et lavez-les à l’eau froide. L’eau chaude fixe le toner sur le tissu. 4 • Le voyant du toner ( ) clignote rapidement et les messages sur l’écran concernant le toner indiquent que la cartouche d’impression doit être remplacée. Pour plus d’informations sur le message d’erreur, reportez-vous à la page 9.7. • L’impression est interrompue. Vous devez alors remplacer la cartouche d’impression. Vérifiez le type de cartouche d’impression adapté à votre appareil. (Reportez-vous à « Consommables » à la page 10.1.) 1
Cela risque de l’endommager. Refermez le capot supérieur si vous devez interrompre l’installation pour une raison quelconque.
• N’utilisez pas d’objets pointus comme un couteau ou des ciseaux pour enlever l’emballage de la cartouche. Vous risqueriez d’endommager la surface de la cartouche d’impression. • Pour éviter tout endommagement, n’exposez pas la cartouche à la lumière plus de 2 ou 3 minutes. Couvrez-la avec une feuille de papier pour la protéger, si nécessaire.
Si vous recevez du toner sur vos vêtements, essuyez-les avec un chiffon sec et lavez-les à l’eau froide. L’eau chaude fixe le toner sur le tissu.
Si le bourrage papier est situé dans le bac d’alimentation et à l’arrière de l’appareil, procédez de la manière suivante pour le supprimer.
• Ne remplissez pas trop le bac d’alimentation. Vérifiez que le niveau de papier ne dépasse pas le trait indiquant la capacité de papier à l’intérieur du bac. • Evitez de retirer le papier du bac pendant une impression. • Déramez le papier, ventilez-le et remettez-le bien à plat avant de le charger dans le bac. • N’utilisez pas de papier froissé, humide ou ondulé. • Ne mélangez pas les types de papier dans le bac. • Utilisez uniquement des supports d’impression recommandés (reportez-vous à la page 4.6). • Assurez-vous que la face à imprimer est orientée vers le bas dans le bac.
Reportez-vous au tableau ci-dessous pour localiser et supprimer le bourrage. Affichage à l’écran Le voyant bourrage papier ( ) clignote
Si le bourrage papier est situé à l’arrière et à l’intérieur de l’appareil, procédez de la manière suivante pour le supprimer. 1
Cela risque de l’endommager. Refermez le capot supérieur si vous devez interrompre l’installation pour une raison quelconque.
Si vous recevez du toner sur vos vêtements, essuyez-les avec un chiffon sec et lavez-les à l’eau froide. L’eau chaude fixe le toner sur le tissu. 9 11 Remettez la cartouche en place dans l’appareil en la faisant glisser.
à imprimer de nouveau.
Ne touchez pas le four à l’intérieur de l’appareil. Il est chaud et vous risquez de vous brûler ! La température de fonctionnement du four est très élevée. Procédez avec prudence lorsque vous retirez le papier bloqué dans l’appareil.
Samsung conçue pour l’appareil.
• Dans un environnement humide, les feuilles risquent de se coller les unes aux autres.
• En cas de bourrage dû à la présence de différents types de feuilles, retirez les feuilles bloquées. (Reportez-vous à « Résolution des bourrages papiers » à la page 9.1.)
• Le capot n’est pas fermé. Fermez le capot. • Du papier est bloqué. Supprimez le bourrage papier. (Reportez-vous à « Résolution des bourrages papiers » à la page 9.1.) • Il n’y a pas de papier dans le bac. Chargez du papier. (Reportez-vous à « Chargement de papier dans le bac » à la page 4.5.) • La cartouche n’est pas installée correctement. Installez correctement la cartouche. Si une erreur système se produit, contactez le service de maintenance.
Retirez le papier du bac d’alimentation et rechargez-le correctement. • Il y a trop de papier dans le bac d’alimentation. Enlevez le surplus de papier. • Le papier est trop épais. Retournez le papier et réessayez. N’utilisez que du papier conforme aux spécifications de l’appareil. (Reportezvous à « Caractéristiques des supports d’impression » à la page 4.3.) • Retirez tout ce qui fait obstruction à l’intérieur de l’appareil. • Il y a trop de papier dans le bac d’alimentation. Enlevez le surplus de papier. • Le type de papier utilisé n’est pas correct. N’utilisez que du papier conforme aux caractéristiques de l’appareil. (Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.) • Des particules se sont accumulées dans l’appareil. Ouvrez le capot supérieur et retirez les particules.
à un autre ordinateur en état de marche et imprimez un document. Vous pouvez également utiliser un autre câble d’imprimante.
Reportez-vous à Section Logiciel.
à l’écran pour déterminer s’il s’agit d’une erreur du système. Contactez le service de maintenance.
Sélectionnez la source d’alimentation papier adéquate. Consultez l’aide du pilote d’impression.
Si ces solutions n’aboutissent pas, remplacez le câble de l’imprimante.
Consultez l’aide du pilote d’impression.
Vérifiez également que le format de papier défini dans les paramètres du pilote d’imprimante correspond au format de papier sélectionné dans les paramètres de l’application.
Le cas échéant, remplacez la cartouche.
Bitmap dans les options d’impression d’Acrobat. Remarque : l’impression d’un fichier PDF en tant qu’image demande plus de temps qu’une impression ordinaire.
PDF ne s’imprime pas correctement certaines parties manquent dans les graphiques, le texte ou les illustrations.
Plus vous augmentez la taille des photos dans le programme, plus la résolution diminuera.
Si l’intérieur de l’appareil est encrassé ou si le papier a été mal chargé, vous constaterez probablement une baisse de la qualité d’impression. Reportez-vous au tableau ci-dessous pour résoudre le problème. Situation
Si la qualité ne s’améliore pas, remplacez la cartouche. • Le papier n’est pas conforme aux spécifications (papier humide ou rugueux, par exemple). (Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.) • Si toute la page est claire, la résolution d’impression choisie est trop basse ou le mode Economie de toner est activé. Réglez la résolution et désactivez le mode Economie de toner. Reportez-vous à l’aide du pilote d’impression et à la Section Logiciel, respectivement. • Si des zones floues et des traînées de toner apparaissent, la cartouche devra peut-être être nettoyée. Contactez le service de maintenance. • La surface du module de numérisation laser du côté intérieur à la machine peut être sale. Nettoyez le LSU (Reportez-vous à la page 8.2).
(papier humide ou rugueux, par exemple). (Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.) • Le circuit d’entraînement du papier a besoin d’être nettoyé. Contactez le service de maintenance.
Changez de marque de papier. (Reportezvous à « Caractéristiques des supports d’impression » à la page 4.3.) • La rame de papier est peut-être de mauvaise qualité. Le processus de fabrication du papier est à l’origine du problème et empêche le toner de se fixer sur certaines zones. Changez de marque ou de type de papier. • Si le problème persiste, contactez le service de maintenance.
• Vérifiez le format et la qualité du papier. (Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.)
• Nettoyez l’intérieur de l’appareil. Contactez le service de maintenance pour le nettoyage de l’intérieur de l’appareil. Si les mêmes problèmes persistent après avoir nettoyé l’intérieur de l’appareil, installez une nouvelle cartouche d’impression de la couleur concernée. Reportez-vous à « Remplacement de la cartouche d’impression » à la page 8.5. • Certaines pièces de l’appareil comportent peut-être des dépôts de toner. Si le défaut apparaît au dos de la page, le problème se résoudra sans doute de lui-même au bout de quelques pages. • L’unité de chauffe est peut-être endommagée. Contactez le service de maintenance.
• Le circuit d’entraînement du papier a besoin d’être nettoyé. Contactez le service de maintenance.
• Si le fond moucheté recouvre la totalité de la page, réglez la résolution à partir de l’application ou des propriétés de l’imprimante.
• La surface du module de numérisation laser du côté intérieur à la machine peut être sale. Nettoyez le LSU (Reportez-vous à la page 8.2). Fond couleur ou noir
(Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.) • Vérifiez les conditions ambiantes : un air trop sec (peu d’humidité) ou trop humide (plus de 80 % d’humidité relative) peut avoir une incidence sur l’ombrage du fond. • Retirez l’ancienne cartouche d’impression et installez-en une nouvelle. (Reportez-vous à « Remplacement de la cartouche d’impression » à la page 8.5.)
• Assurez-vous que le papier ou tout autre support est correctement chargé, et que les guides ne sont ni trop proches ni trop éloignés des bords du papier.
• Vérifiez le format et la qualité du papier. Une température et une humidité élevées peuvent provoquer une ondulation du papier. (Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.) • Retournez la pile de papier dans le bac d’alimentation. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac.
à « Remplacement de la cartouche d’impression » à la page 8.5.) • L’appareil a peut-être besoin d’une révision. Contactez le service de maintenance.
(Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.) • Retirez la cartouche d’impression et installez-en une nouvelle. (Reportez-vous à « Remplacement de la cartouche d’impression » à la page 8.5.) • Si le problème persiste, il se peut que l’appareil ait besoin d’une révision. Contactez le service de maintenance.
• Si vous utilisez des transparents, choisissez-en d’un autre type. Etant donné la matière dont sont constitués les transparents, il est normal de constater des taches blanches dans les caractères. • Il se peut que vous imprimiez du mauvais côté du papier. Retournez-le. • Le papier n’est peut-être pas conforme aux spécifications. (Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.)
• Vérifiez le format et la qualité du papier. (Reportez-vous à « Caractéristiques des supports d’impression » à la page 4.3.) • Retournez la pile de papier dans le bac d’alimentation. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac.
Retirez l’ancienne cartouche et installez-en une nouvelle. (Reportez-vous à « Remplacement de la cartouche d’impression » à la page 8.5.) • Si le problème persiste, il se peut que l’appareil ait besoin d’une révision. Contactez le service de maintenance.
• Retournez la pile de papier dans le bac d’alimentation. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac.
Imprimante dans les propriétés du pilote de l’imprimante. Reportez-vous à la page 3.2.
épuisée avant impression du nombre de copies normal.
Ainsi, les documents de type formulaire, lettre d’information ou livre consomment plus de toner. • Il se peut que l’appareil soit fréquemment éteint et rallumé. • Le capot du scanner a peut-être été laissé ouvert pendant les copies.
• Si les défauts apparaissent sur l’original, appuyez sur les touches de direction Darkness pour éclaircir l’arrière-plan de vos copies. • Si les défauts n’apparaissent pas sur l’original, nettoyez le module de numérisation. (Page 8.3)
• Assurez-vous que le papier est correctement chargé.
• Dans les environnements très humides, ne laissez pas le papier dans l’appareil pendant un trop long moment.
• Assurez-vous que le grammage du papier est correct. On recommande du papier de 75 g/m2. • Vérifiez qu’aucune feuille ni aucun morceau de papier ne reste coincé dans l’appareil après un bourrage.
• Il se peut qu’il n’y ait pas assez de mémoire disponible pour vous permettre de stocker le document que vous souhaitez numériser. Essayez la fonction de prénumérisation pour voir si elle fonctionne. Essayez de diminuer la résolution de numérisation. • Vérifiez que le câble de l’imprimante est correctement branché. • Assurez-vous que le câble de l’imprimante n’est pas défectueux. Interchangez le câble existant avec un autre en bon état. Le cas échéant, remplacez le câble. • Vérifiez que le scanner est configuré correctement. Vérifiez les paramètres de numérisation dans la Configuration SmarThru ou dans l’application que vous voulez utiliser pour vérifier si la tâche de numérisation est envoyée vers le port correct.
• La numérisation des graphismes est plus lente que celle des textes.
• « Le port est inhibé. » • « Le scanner est occupé à recevoir ou à imprimer des données. Une fois la tâche terminée, essayez de nouveau. » • « Traitement non valide. » • « La numérisation a échoué. »
• Le port sélectionné est en cours d’utilisation. Redémarrez votre ordinateur et réessayez. • Le pilote de numérisation n’est pas installé ou l’environnement d’exploitation est mal configuré. • Vérifiez que l’appareil est correctement branché et sous tension, puis redémarrez votre ordinateur. • Il se peut que le câble USB soit mal branché ou que l’appareil ne soit pas sous tension.
Problème L’appareil n’imprime pas. « Echec d’impression » et « Erreur de temporisation de l’appareil » s’affichent.
• Vérifiez que l’imprimante est sous tension. Ouvrez la boîte de dialogue Printers configuration et sélectionnez votre appareil dans la liste. Vérifiez la description indiquée dans le volet Selected printer. Si l’état contient la chaîne « (stopped) », appuyez sur la touche Start. Une fois que vous avez effectué ces étapes, l’imprimante devrait reprendre son fonctionnement normal. L’état « stopped » peut être activé lorsque certains problèmes d’impression apparaissent. Il peut être généré, par exemple, si vous tentez d’imprimer un document alors qu’un port est utilisé par une application de numérisation. • Vérifiez que le port est disponible. Etant donné que les composants des périphériques MFP (imprimante et scanner) partagent la même interface d’E/S (port), plusieurs applications demandeuses risquent d’accéder au port au même moment. Pour éviter tout conflit, une seule application est autorisée à accéder au périphérique. Le message « device busy » est envoyé aux autres applications demandeuses. Ouvrez la boîte de dialogue de configuration des ports et sélectionnez le port attribué à l’imprimante. Vérifiez si le port est occupé par une autre application dans le volet Selected port. Si tel est le cas, attendez la fin de la tâche ou appuyez sur la touche Release port si l’application utilisant le port ne fonctionne pas correctement. • Vérifiez si votre application comporte une option d’impression spéciale de type « -oraw ». Si « -oraw » figure dans le paramètre de ligne de commande, supprimez-le pour imprimer correctement. Pour Gimp front-end, sélectionnez « print » -> « Setup printer » et modifiez le paramètre de ligne de commande dans l’élément de commande.
L’appareil n’apparaît pas dans la liste des scanners.
Vérifiez que le pilote portant le même nom que votre appareil est répertorié dans la fenêtre. Vérifiez que le port est disponible. Etant donné que les composants des périphériques MFP (imprimante et scanner) partagent la même interface d’E/S (port), plusieurs applications demandeuses risquent d’accéder au port au même moment. Pour éviter tout conflit, une seule application est autorisée à accéder au périphérique. Le message « device busy » est envoyé aux autres applications demandeuses. Ceci se produit généralement au début de la procédure de numérisation ; un message apparaît alors. • Pour identifier la source du problème, vous devez ouvrir la configuration de port et sélectionner le port affecté à votre scanner. Le symbole de port /dev/mfp0 correspond à la désignation LP:0 affichée dans les options de scanner, /dev/mfp1 se rapporte à LP:1 et ainsi de suite. Les ports USB démarrant à l’indication /dev/mfp4, le scanner sur USB:0 correspond à /dev/mfp4, et ainsi de suite. Vérifiez si le port est occupé par une autre application dans le volet Selected port. Si tel est le cas, attendez la fin de la tâche ou appuyez sur la touche Release port si l’application utilisant le port ne fonctionne pas correctement.
En cas d’erreur d’E/S pendant la numérisation, vérifiez si la connexion est correcte. • Vérifiez que le port est disponible. Etant donné que les composants des périphériques MFP (imprimante et scanner) partagent la même interface d’E/S (port), plusieurs applications demandeuses risquent d’accéder au port au même moment. Pour éviter tout conflit, une seule application est autorisée à accéder au périphérique. Le message « device busy » est envoyé aux autres applications demandeuses. Ce problème se produit généralement pendant le démarrage de la procédure de numérisation ; un message apparaît alors. Pour identifier la source du problème, vous devez ouvrir la configuration des ports et sélectionner le port attribué à votre scanner. Le symbole du port /dev/mfp0 correspond à la désignation LP:0 affichée dans les options du scanner, /dev/mfp1 se rapporte à LP:1 et ainsi de suite. Les ports USB démarrant à l’indication /dev/mfp4, le scanner sur USB:0 correspond à /dev/mfp4, et ainsi de suite. Vérifiez si le port est occupé par une autre application dans le volet Selected port. Si tel est le cas, attendez la fin de la tâche ou appuyez sur la touche Release port si l’application utilisant le port ne fonctionne pas correctement.
Gimp front-end. Si vous souhaitez utiliser un autre programme de numérisation, reportez-vous au programme d’aide de l’application.
(cups-1.1.22 ou une version supérieure).
L’impression du fichier PDF en tant qu’image peut permettre au fichier de s’imprimer. Activez Bitmap dans les options d’impression d’Acrobat. Remarque : l’impression d’un fichier PDF en tant qu’image demande plus de temps qu’une impression ordinaire.
Mac et passez au système 10.3.3 ou plus.
Puis, vérifiez Force Fonts to Download, et réessayez. Ce chapitre contient les sections suivantes : •
Comment commander Pour commander des consommables ou des accessoires agréés Samsung, contactez votre revendeur Samsung local ou le magasin où vous avez acheté l’appareil ou visitez le site www.samsungprinter.com et sélectionnez votre pays/région pour obtenir plus d’informations concernant le support technique.
Capacité de la cartouchec
à la norme ISO/IEC 19752. (cartouche d’impression de 1 000 pages fournie avec l’appareil)
Quantité de pages n’affectant pas les performances de l’imprimante sur un mois. Généralement, l’imprimante a une durée de vie limitée par exemple au nombre de pages par an. Cette durée de vie correspond à la capacité moyenne d’impression, qui couvre généralement la période de garantie. Par exemple, si la capacité de traitement est de 48 000 pages par mois et que l’on se base sur 20 jours ouvrés par mois, la limite d’impression est de 2 400 pages par jour, ce qui n’est pas une quantité négligeable.
Généralement, plus le nombre de points par pouce est important, plus la résolution est élevée, plus les détails de l’image sont visibles et plus le fichier est volumineux.
Sorte de bouteille se trouvant dans un appareil, par exemple une imprimante contenant un toner. Le toner est une poudre utilisée dans les imprimantes laser et les photocopieurs qui forme le texte et les images sur le papier imprimé. Le toner est fondu par la chaleur du four et s’imprègne dans les fibres du papier.
Précision d’une image, mesurée en points par pouce (ppp). Plus la quantité de ppp est importante, plus la résolution est élevée.
à 5 % et l’utilisation du toner sera équivalente à cette couverture.
Type d’image simulant des niveaux de gris en variant le nombre de points. Les zones très riches en couleur se composent d’un grand nombre de points, tandis que les zones plus claires se composent d’un moins grand nombre de points.
Elle se compose de deux cylindres chauds. Une fois le toner transféré sur le papier, l’unité de fusion applique la chaleur et la pression requises pour que le toner adhère de manière permanente sur le papier ; c’est la raison pour laquelle le papier est chaud en sortant de l’imprimante laser.
Forum, Inc. pour connecter les ordinateurs et les périphériques. Contrairement au port parallèle, le port USB est conçu pour permettre de connecter un seul ordinateur à plusieurs périphériques.
Cette diode électroluminescente (DEL) est un semiconducteur qui indique l’état de l’appareil.
Les premières valeurs définies.
Suppression du logiciel d'impression 6
Suppression d'une surimpression de page 16
Processus de numérisation avec un logiciel compatible TWAIN 19 Numérisation à l'aide du pilote WIA 20 Windows XP 20 Windows Vista 20
Modification des paramètres du programme Smart Panel 22
Volet Printers Configuration 25 Scanners Configuration 26 Ports Configuration 26 Configuration des propriétés de l'imprimante 27 Avec une connexion USB 32 Impression 33 Impression d'un document 33 Modification des paramètres d'impression 33 Impression de plusieurs pages sur une seule feuille 34 Numérisation 34 Numérisation en USB 34
Installation du logiciel d'impression sous Windows Ce chapitre contient les sections suivantes : • Si l'écran d'accueil ne s'affiche pas, sélectionnez le menu Démarrer, puis choisissez Exécuter. Tapez X:\Setup.exe, en remplaçant le « X » par la lettre correspondant à votre lecteur, puis cliquez sur OK. Si vous utilisez Windows Vista, cliquez sur Start →All Programs →Accessoires →Run, puis saisissez X:\Setup.exe. Si la fenêtre Lecture automatique apparaît dans Windows Vista, cliquez sur Run Setup.exe dans le champ Installer or exécuter un programme puis sur Continuer dans la fenêtre Contrôle de compte d’utilisateur.
Vous pouvez installer le logiciel d'impression pour une impression en mode local. Pour installer le logiciel d'impression sur l'ordinateur, effectuez la procédure correspondant à l'imprimante utilisée. Un pilote d'imprimante est un logiciel permettant à votre ordinateur de communiquer avec votre imprimante. La procédure d'installation des pilotes dépend du système d'exploitation que vous utilisez. Avant de commencer l'installation, fermez toutes les applications. Une imprimante locale est une imprimante directement reliée à l'ordinateur à l'aide du câble fourni avec l'imprimante (par exemple, un câble USB ou parallèle). Vous pouvez installer le logiciel d'impression à l'aide de la méthode standard ou personnalisée.
, en haut à droite, ou sur Annuler.
• Si nécessaire, sélectionnez une langue dans la liste déroulante. • Afficher le guide d'utilisateur : permet d'afficher le mode d'emploi. Si Adobe Acrobat n'est pas installé sur votre ordinateur, cliquez sur cette option pour l'installer automatiquement.
• Personnalisée : vous permet de choisir les divers composants à installer.
Sinon, contentez-vous de cliquer sur Terminer.
Reportez-vous à « Réinstallation du logiciel d'impression », page 6.
• Si vous ne souhaitez pas connecter l'imprimante pour l'instant, cliquez sur Suivant, puis sur Non dans l'écran qui apparaît. La procédure d'installation commence alors. Une fois l'opération terminée, aucune page de test ne sera imprimée. • La fenêtre d'installation présentée dans ce mode d'emploi peut différer de celle qui apparaît sur votre écran. Cela dépend de l'imprimante et de l'interface utilisées.
Une fois le logiciel installé, vous pouvez changer la langue d'affichage.
Dans Windows, cliquez sur le menu Start. Sélectionnez Programs ou All Programs, puis le nom du pilote d'impression. Sélectionnez Language Selection. Sélectionnez la langue de votre choix dans la fenêtre de sélection de la langue, puis cliquez sur OK.
Installation du logiciel d'impression sous Windows
REMARQUE : si l'imprimante n'est pas encore connectée à l'ordinateur, la fenêtre suivante apparaît.
• La fenêtre de réinstallation présentée dans ce mode d'emploi peut différer de celle qui apparaît sur votre écran. Cela dépend de l'imprimante et de l'interface utilisées.
Procédez comme suit : a. Si vous souhaitez imprimer une page de test, cochez la case correspondante et cliquez sur Suivant. b. Si la page de test s'imprime correctement, cliquez sur Oui. Dans le cas contraire, cliquez sur Non pour l'imprimer à nouveau.
Cette fenêtre permet de sélectionner les options d'impression de base, parmi lesquelles le nombre de copies et les pages à imprimer.
Cliquez sur OK pour fermer la fenêtre des propriétés de l'imprimante.
• Vérifiez quels systèmes d'exploitation sont compatibles avec l'imprimante. Reportez-vous à la section relative à la compatibilité des systèmes d'exploitation, dans la partie du mode d'emploi consacrée aux spécifications de l'imprimante. • Le nom exact de l'imprimante figure sur le CD-ROM fourni.
Impression dans un fichier (PRN)
La fenêtre du pilote d'impression Propriétés présentée dans ce mode d'emploi peut différer de celle qui apparaît sur votre écran. Cela dépend de l'imprimante utilisée. Si vous accédez aux propriétés de l'imprimante via le dossier Imprimantes, d'autres onglets Windows sont disponibles (reportez-vous au mode d'emploi de Windows), ainsi que l'onglet Imprimante (voir « Onglet Imprimante », page 11).
• La procédure suivante se rapporte à Windows XP. Pour les autres systèmes d'exploitation Windows, reportez-vous au guide de l'utilisateur Windows correspondant ou à l'aide en ligne. 1. Cliquez sur le bouton Démarrer de Windows.
3. Cliquez sur l'icône du pilote d'impression. 4. Cliquez avec le bouton droit de la souris sur l'icône du pilote d'impression et sélectionnez Options d'impression. 5. Modifiez les paramètres souhaités dans chaque onglet, puis cliquez sur OK.
Cliquez sur l'onglet Papier pour accéder à différentes options relatives au papier.
L'option Orientation du papier permet de choisir le sens de l'impression. • L'option Portrait imprime les données sur la largeur de la page, dans le style d'une lettre. • L'option Paysage imprime les données sur la longueur de la page, dans le style d'une feuille de calcul. • L'option Rotation permet de faire pivoter la page du nombre de degrés indiqué.
L'option Options de mise en page permet de sélectionner des options d'impression avancées. Vous pouvez choisir l'option Plusieurs pages par face ou Impression d’affiche. • Pour plus d'informations, reportez-vous à « Impression de plusieurs pages sur une feuille (pages multiples) », page 13. • Pour plus d'informations, reportez-vous à « Impression d'affiches », page 14.
Vérifiez que l'option Alimentation est paramétrée sur le bac approprié. Type Réglez Type pour faire correspondre le papier inséré dans le bac avec celui voulu pour l'impression. Vous obtenez ainsi la meilleure qualité d'impression. Sinon, vous risquez de ne pas avoir la qualité d'impression souhaitée. Mise à l’échelle de l’impression L'option Mise à l’échelle de l’impression vous permet de mettre l'impression à l'échelle sur une page, automatiquement ou manuellement. Vous pouvez choisir l'option Aucun, Réduire/ Agrandir ou Ajuster à la page. • Pour plus d'informations, reportez-vous à « Modification de l'échelle d'un document », page 14. • Pour plus d'informations, reportez-vous à « Impression d'un document sur un format de papier donné », page 14.
• Imprimer tout le texte en noir : lorsque la case Imprimer tout le texte en noir est cochée, les textes de vos documents sont imprimés en noir uni, quelle que soit la couleur dans laquelle ils apparaissent à l'écran. • Imprimer tout le texte en foncéa : lorsque la case Imprimer tout le texte en foncéa est cochée, les textes de vos documents sont plus foncés qu'en mode d'impression normal. Certaines imprimantes ne prennent pas en charge cette fonction.
Les options de résolution que vous pouvez sélectionner varient d'un modèle d'imprimante à un autre. Plus la valeur est élevée, plus les caractères et les graphiques imprimés sont nets. Toutefois, une résolution élevée peut augmenter le temps d'impression d'un document. Mode économie d’encre En sélectionnant cette option, vous augmentez la durée de vie de la cartouche d'encre et réduisez le coût par page, tout en ne réduisant que faiblement la qualité d'impression. Certaines imprimantes ne prennent pas en charge cette fonction. • Configuration de l’imprimante : si vous sélectionnez cette option, le paramétrage de cette fonction dépend des paramètres définis via le panneau de commande de l'imprimante. Certaines imprimantes ne prennent pas en charge cette fonction. • Activé : sélectionnez cette option pour permettre à l'imprimante d'utiliser moins d'encre par page. • Désactivé : sélectionnez cette option si vous ne souhaitez pas économiser l'encre. Contraste Utilisez cette option pour éclaircir ou assombrir l'impression. • Normal : ce réglage convient aux documents standard. • Clair : ce réglage convient aux documents comportant des lignes épaisses ou aux images en niveaux de gris sombres. • Foncé : ce réglage convient aux documents comportant des lignes fines, aux graphiques haute définition et aux images en niveaux de gris pâles
Si vous accédez aux propriétés de l'imprimante via le dossier Imprimantes, l'onglet Imprimante est disponible. Vous pouvez y configurer l'imprimante. La procédure suivante se rapporte à Windows XP. Pour les autres systèmes d'exploitation Windows, reportez-vous au guide de l'utilisateur Windows correspondant ou à l'aide en ligne. 1 Dans Windows, cliquez sur le menu Démarrer.
Vous pouvez créer un texte d'arrière-plan à imprimer sur chaque page de votre document. Pour plus d'informations, reportezvous à « Impression de filigranes », page 15. Surimpression Les surimpressions remplacent souvent les formulaires préimprimés et les papiers à en-tête. Pour plus d'informations, reportez-vous à « Utilisation de surimpressions », page 16. Options de sortie • Ens. impr. : vous pouvez définir l'ordre d'impression des pages. Sélectionnez l'ordre d'impression souhaité dans la liste déroulante. - Normal : permet d'imprimer les pages de la première à la dernière. - Ordre inversé (3, 2, 1) : Grâce à cette fonction, vous n’avez plus besoin de trier les impressions en plusieurs piles. - Pages impaires : permet d'imprimer uniquement les pages impaires de votre document. - Pages paires : permet d'imprimer uniquement les pages paires de votre document.
Impression de base Pour utiliser un paramétrage enregistré, sélectionnez le nom correspondant dans la liste déroulante Favoris. L'imprimante est à présent prête à imprimer en fonction du paramétrage favori choisi. Pour supprimer un paramétrage enregistré, sélectionnez le nom correspondant dans la liste, puis cliquez sur Supprimer. Vous pouvez également restaurer les paramètres par défaut du pilote d'impression en sélectionnant Automatique dans la liste.
Mise en p. de l'onglet Mise en page. Sélectionnez le nombre de pages à imprimer par feuille (1, 2, 4, 6, 9 ou 16) dans la liste déroulante Pages par face. Sélectionnez l'ordre des pages dans la liste déroulante Ordre des pages, si nécessaire. Cochez la case Bordures pour qu'une bordure encadre chaque page imprimée sur la feuille. Cliquez sur l'onglet Papier, et sélectionnez la source, le format et le type du papier. Cliquez sur OK, puis imprimez le document.
Configurez l'option Affiche.
Vous pouvez également cliquer sur le bouton ou . Sélectionnez la source, le format et le type du papier dans la zone Options du papier. Cliquez sur OK, puis imprimez le document.
Définissez un chevauchement en millimètres ou en pouces pour reconstituer plus aisément l'affiche. A
Sélectionnez le format adéquat dans la liste déroulante Papier. Sélectionnez la source, le format et le type du papier dans la zone Options du papier. Cliquez sur OK, puis imprimez le document.
Sélectionnez le filigrane à modifier dans la liste Filigranes actuels, puis modifiez le message et les options du filigrane. Cliquez sur Mettre à jour pour enregistrer les modifications.
à « Impression d'un document », page 7. Cliquez sur l'onglet Autres options, puis sur le bouton Modifier de la zone Filigrane. La fenêtre Modifier filigranes apparaît. Saisissez le texte voulu dans le champ Texte du filigrane. Vous pouvez entrer jusqu'à 40 caractères. Le texte s'affiche dans la fenêtre d'aperçu. Si la case Première page seulement est cochée, le filigrane est uniquement imprimé sur la première page. Définissez les options du filigrane. Vous pouvez choisir la police, le style, la taille ou l'échelle de gris du filigrane dans la zone Attributs de police et son angle dans la zone Angle du texte. Pour ajouter un filigrane à la liste, cliquez sur Ajouter. Une fois que vous avez défini le filigrane souhaité, cliquez sur OK et lancez l'impression.
Sélectionnez le filigrane à supprimer dans la liste Filigranes actuels, puis cliquez sur Supprimer. Cliquez sur OK jusqu'à ce que vous quittiez la fenêtre d'impression.
à votre document. Pour ce faire, procédez comme suit :
2 Sélectionnez la surimpression voulue dans la liste déroulante Surimpression. Si le fichier de surimpression souhaité n'apparaît pas dans la liste Surimpression, cliquez sur Modifier, puis sur Charger surimpression. Sélectionnez alors le fichier voulu. Si vous avez enregistré le fichier de surimpression à utiliser dans une source externe, vous pouvez le charger à partir de la fenêtre Charger surimpression.
1 à l'impression. Pour enregistrer le document en tant que surimpression, accédez aux propriétés de l'imprimante. Reportez-vous à « Impression d'un document », page 7. Cliquez sur l'onglet Autres options, puis sur le bouton Modifier de la zone Surimpression. Dans la fenêtre Modifier surimpressions, cliquez sur Créer surimpression. Dans la zone Nom de la fenêtre Créer surimpression, entrez un nom de huit caractères maximum. S'il y a lieu, sélectionnez le chemin d'accès à l'emplacement cible. (chemin par défaut : C:\Formover). Cliquez sur Enregistrer. Le nom choisi apparaît dans la zone Liste des surimpressions. Cliquez sur OK ou Oui pour terminer l'opération.
Cliquez sur OK ou sur Oui jusqu'à ce que l'impression commence. La surimpression sélectionnée est téléchargée avec la tâche d'impression et imprimée sur le document.
Vous pouvez supprimer les surimpressions de page dont vous ne vous servez plus.
Sélectionnez la surimpression à supprimer dans la zone Liste des surimpressions. Cliquez sur Supprimer surimpression. Lorsqu'un message de confirmation apparaît, cliquez sur Oui. Cliquez sur OK jusqu'à ce que vous quittiez la fenêtre d'impression.
Dans le menu Démarrer, sélectionnez Imprimantes et télécopieurs. Double-cliquez sur l'icône du pilote d'impression. Dans le menu Imprimante, sélectionnez Partager. Cochez la case Partager. Remplissez le champ Nom de partage, puis cliquez sur OK.
1 Cliquez sur le nom de partage. Dans le menu Démarrer, sélectionnez Imprimantes et télécopieurs. Double-cliquez sur l'icône du pilote d'impression. Dans le menu Imprimante, sélectionnez Propriétés. Dans l'onglet Autre, cliquez sur Ajouter un port. Sélectionnez Port local, puis cliquez sur Ajouter un port. Indiquez le nom de partage dans le champ Entrer un nom de port. Cliquez sur OK, puis sur Fermer. Cliquez sur Appliquer, puis sur OK.
La fenêtre SmarThru 4 s'affiche.
Samsung SmarThru est le logiciel fourni avec votre appareil. Avec SmarThru, la numérisation est un jeu d'enfant.
Permet de modifier une image enregistrée sous la forme d'un fichier graphique, et de l'envoyer vers l'application ou le dossier sélectionné, de l'envoyer par messagerie électronique ou de la publier sur un site Web.
que toutes les applications sont fermées sur votre PC.
Personnalisation des paramètres des fonctions Numériser vers de base. Permet de personnaliser les paramètres des fonctions Application, E-mail, OCR et Web.
Barre de menus Numériser vers Utilisation du fichier d'aide à l'écran
• Application Numérisation d'une image et placement de cette image dans une application de retouche d'images, comme Paint ou Adobe Photoshop.
TWAIN dans l'application que vous utilisez.
Express, configuré pour utiliser votre compte de messagerie.
Numérisation d'une image et application de la reconnaissance optique des caractères. Permet de numériser une image, de la prévisualiser et de l'envoyer au logiciel de reconnaissance optique des caractères (OCR). Option de numérisation recommandée pour l'OCR : - Résolution : 200 ou 300 ppp - Type d'image : Échelle de gris ou Noir & Blanc
Afficher les scanneurs et les appareils photo.
1 REMARQUE : si vous voulez annuler le travail d’impression, appuyer le bouton Annuler de l’assistant numériseur et caméra.
• La configuration requise pour utiliser ce programme est la suivante : - Pour connaître les systèmes d'exploitation compatibles avec l'imprimante, reportez-vous à la partie du mode d'emploi consacrée aux spécifications de l'imprimante. - Mac OS X 10.3 ou supérieur - Linux. Pour connaître les systèmes Linux compatibles avec votre imprimantes, reportez-vous à la section Spécifications de l'imprimante du Guide de l'utilisateur de votre imprimante. - Internet Explorer version 5.0 ou supérieure pour les animations Flash de l'aide HTML. • Pour connaître le nom exact de l'imprimante, reportez-vous au CD-ROM fourni.
Vous pouvez commander en ligne des cartouches d'encre de remplacement.
Permet d'afficher l'Aide pour résoudre les problèmes rencontrés. Paramètres d'imprimante (uniquement sous Windows) Permet de configurer divers paramètres de l'imprimante dans la fenêtre Utilitaire de paramétrage d'imprimante. Cette caractéristique n'est pas présente sur toutes les imprimantes.
La fenêtre des propriétés de l'imprimante permet d'accéder à toutes les options nécessaires à l'utilisation de l'imprimante. Pour plus d'informations, Reportez-vous à « Paramètres de l'imprimante » à la page 8.
Utilisation de Smart Panel
Le guide de dépannage contient les solutions aux problèmes d'état de l'imprimante. Cliquez avec le bouton droit (sous Windows ou Linux) ou cliquez (sous Mac OS X) sur l'icône Smart Panel, puis sélectionnez Guide de dépannage.
L'utilitaire de paramétrage d'imprimante permet de configurer et de vérifier les paramètres d'impression.
2 Utilisation du fichier d'aide à l'écran Pour plus d'informations sur l'utilitaire de paramétrage d'imprimante, cliquez sur .
Utilisation de Smart Panel Lorsque la fenêtre de connexion de l'administrateur apparaît, tapez « root » dans le champ de connexion et saisissez le mot de passe système.
• Impression d’un document • Numérisation d'un document Instructions de démarrage Le CD-ROM inclut le package du pilote Linux unifié Samsung, qui permet d'utiliser votre appareil avec un ordinateur Linux.
également de puissantes applications servant à la configuration de l'appareil et au traitement avancé des documents numérisés.
[root@localhost root]#cd /mnt/cdrom/Linux Pour des raisons pratiques, le programme d'installation a ajouté l'icône de bureau du configurateur de pilote unifié et le groupe de pilotes unifiés Samsung au menu système. Si vous rencontrez la moindre difficulté, consultez l'aide à l'écran, accessible via le menu système ou via les applications Windows du package du pilote, telles que le Unified Driver Configurator ou le Image Manager.
[root@localhost root]#mount -t iso9660 /dev/hdc /mnt/ cdrom [root@localhost root]#cd /mnt/cdrom/Linux [root@localhost root]#./uninstall.sh
Passe en mode Printers configuration.
Cliquez sur les différents boutons du volet Modules pour ouvrir la fenêtre de configuration correspondante.
• Refresh : actualise la liste des imprimantes disponibles. • Add Printer : permet d'ajouter une nouvelle imprimante. • Remove Printer : supprime l'imprimante sélectionnée.
Une fois les configurations modifiées, cliquez sur Exit pour fermer le configurateur de pilote unifié.
Utilisation de l’imprimante sous Linux
• Add Class... : permet d'ajouter une nouvelle catégorie d'imprimante.
• Release port : libère le port sélectionné. Affiche le fabricant, le nom du modèle et le type du scanner.
Reportez-vous à la la page 28.
Utilisation de l’imprimante sous Linux
Impression à partir d'applications
1 Ouvrez le configurateur de pilote unifié.
3 Si nécessaire, passez en mode Printers configuration. Dans la liste des imprimantes disponibles, sélectionnez l'appareil voulu, puis cliquez sur Properties. La fenêtre Printer Properties s'ouvre.
•Connection : permet d'afficher ou de sélectionner un autre port. Si vous changez le port de l'imprimante (passage d'un port USB à un port parallèle et réciproquement) en cours d'utilisation, vous devez reconfigurer le port d'imprimante dans cet onglet. •Driver : permet d'afficher ou de sélectionner un autre pilote d'impression. Cliquez sur Options pour définir les options par défaut du périphérique. •Jobs : affiche la liste des tâches d'impression. Cliquez sur Cancel job pour annuler la tâche sélectionnée et cochez la case Show completed jobs pour afficher les tâches précédentes dans la liste des tâches. •Classes : affiche la catégorie dans laquelle figure votre imprimante. Cliquez sur Add to Class pour ajouter l'imprimante à une catégorie précise ou sur Remove from Class pour supprimer l'imprimante de la catégorie sélectionnée. Cliquez sur OK pour appliquer les modifications et fermer la fenêtre Printer Properties.
à imprimer par feuille. •Text : permet de définir les marges de la page et les options du texte, telles que l'espacement et les colonnes. •Graphics : permet de déterminer les options d'image appliquées lors de l'impression des images/fichiers, telles que les couleurs, la taille ou la position de l'image. •Device : permet de définir la résolution d'impression, la source d'alimentation papier et la destination. Cliquez sur Apply pour appliquer les modifications et fermer la fenêtre Properties. Pour lancer l'impression, cliquez sur OK dans la fenêtre LPR.
Vous pouvez numériser un document à l'aide de la fenêtre du configurateur de pilote unifié. 1 Sur le bureau, double-cliquez sur Unified Driver Configurator.
Sélectionnez le scanner dans la liste.
Pour annuler la tâche actuelle, cliquez sur Cancel.
Vous pouvez imprimer différents types de fichier sur le périphérique Samsung à l'aide de CUPS (de la manière habituelle, c'est-à-dire directement à partir de l'interface de ligne de commande). Pour ce faire, vous pouvez utiliser l'utilitaire CUPS lpr. Toutefois, le package du pilote remplace l'outil lpr classique par un programme LPR GUI beaucoup plus convivial.
1 Entrez lpr <nom_fichier> sur une ligne de commande de shell Linux, puis appuyez sur Entrée. La fenêtre LPR apparaît.
Placez le document à numériser face vers le haut dans le chargeur automatique de documents ou face vers le bas sur la vitre d'exposition. Dans la fenêtre Scanner Properties, cliquez sur Preview.
Utilisation de l’imprimante sous Linux
10 Une fois l'opération terminée, cliquez sur Save dans la barre d'outils. 11 Sélectionnez le répertoire de fichiers dans lequel enregistrer l'image et entrez le nom du fichier. 12 Cliquez sur Save.
Quality et Scan Area. •Image Quality : permet de sélectionner la composition des couleurs et la résolution de numérisation de l'image. •Scan Area : permet de sélectionner le format de page. À l'aide du bouton Advanced, vous pouvez définir manuellement le format de page.
Vous pouvez enregistrer les paramètres des options de numérisation afin de les réutiliser lors d'une prochaine tâche de numérisation.
Pour plus d'informations sur les paramètres Job Type prédéfinis, reportez-vous à la la page 29.
1 Modifiez les options dans la fenêtre Scanner Properties.
Une fois les modifications terminées, cliquez sur Scan pour lancer la numérisation.
3 Le paramètre est ajouté à la liste déroulante des paramètres enregistrés (Saved Settings).
1 Dans la liste déroulante Job Type, sélectionnez le paramètre à utiliser. 2 Lorsque vous ouvrez à nouveau la fenêtre Scanner Properties, le paramètre enregistré est sélectionné automatiquement pour la tâche de numérisation. Pour supprimer un paramètre Job Type : Dans la liste déroulante Job Type, sélectionnez le paramètre à supprimer. 2 Cliquez sur Delete.
Utilisation de l’imprimante sous Linux
Pour plus d'informations sur le programme de gestion d'image, reportez-vous à l'aide à l'écran.
Applique un zoom avant à l'image. Permet de mettre à l'échelle la taille de l'image ; vous pouvez entrer la taille manuellement ou définir un taux de mise à l'échelle proportionnelle, verticale ou horizontale. Permet de faire pivoter l'image ; vous pouvez sélectionner l'angle de rotation dans la liste déroulante.
Utilisation de l’imprimante sous Linux
9 Le message avertissant de la fermeture de toutes les applications en cours d’exécution sur votre ordinateur apparaît. Cliquez sur Continuer. 10 Une fois l'installation terminée, cliquez sur Quitter.
• Si vous avez installé le pilote de scanner, cliquez sur Redémarrer. • Une fois l'installation terminée, reportez-vous à « Configuration de l'imprimante », page 32.
Fournit également le pilote Twain pour la numérisation sur ordinateur Macintosh.
2 Double-cliquer sur l'icône CD-ROM qui apparaît sur le bureau du Macintosh. 3 Double-cliquer sur le répertoire MAC_Installer.
5 Sélectionner Désinstaller et cliquer sur Désinstaller. Une fois la désinstallation terminée, cliquez sur Quitter.
Insérez le CD-ROM fourni avec votre imprimante dans le lecteur de CD-ROM. Double-cliquer sur l'icône CD-ROM qui apparaît sur le bureau du Macintosh. Double-cliquer sur le répertoire MAC_Installer. Double-cliquez sur l’icône MAC Installer. Saisissez le mot de passe et cliquez sur OK. La fenêtre d'installation Samsung s'ouvre. Cliquer sur Continuer.
Utilisation de l'imprimante avec un Macintosh
La configuration de votre imprimante dépend du câble que vous utilisez pour connecter l'imprimante à votre ordinateur : le câble réseau ou le câble USB.
Votre imprimante apparaît dans la Liste des imprimantes et est définie en tant qu'imprimante par défaut.
Utilisation de l'imprimante avec un Macintosh
• Vous pouvez vérifier le nom de l'imprimante sur le CD-ROM fourni.
Sélectionnez la commande Imprimer du menu Fichier dans l'application Macintosh. Le nom d'imprimante qui apparaît dans la fenêtre des propriétés de l'imprimante peut varier en fonction de l'imprimante utilisée. Le reste des éléments de la fenêtre des propriétés de l'imprimante reste toujours identique. Mise en page L'onglet Mise en page permet de présenter le document tel qu'il sera sur la page imprimée. Vous pouvez imprimer plusieurs pages par feuille. Dans la liste déroulante Préréglages, sélectionnez Mise en page pour accéder aux fonctionnalités suivantes.
Lorsque vous imprimez à partir d'un Macintosh, vous devez vérifier la configuration du logiciel d'impression dans chaque application utilisée. Pour imprimer à partir d'un Macintosh, procédez comme suit :
2 Ouvrez le menu Fichier et cliquez sur Mise en page (Mise en page du document dans certaines applications). Définissez le format, l'orientation et la mise à l'échelle, ainsi que les autres options disponibles, puis cliquez sur OK.
Sélectionnez votre imprimante. Cliquez sur Imprimer une fois le paramétrage terminé.
Papier Type de papier pour faire correspondre le papier inséré dans le bac au papier du document original. Vous obtenez ainsi la meilleure qualité d'impression. Si vous utilisez un support différent, sélectionnez le type correspondant.
Vous pouvez imprimer plus d'une page sur une seule feuille de papier. Cette option vous permet d'imprimer les brouillons de façon économique.
2 REMARQUE : Si le message Aucun appareil de transfert d’images apparaît, débranchez le câble USB et rebranchez-le. Si le problème persiste, veuillez vous référer à l’aide de Transfert d’images.
Sélectionnez l'ordre des pages à l'aide de l'option Orientation. Pour imprimer une bordure autour de chaque page sur la feuille, sélectionnez l'option souhaitée dans la liste déroulante Bordure. Cliquez sur Imprimer. L'imprimante imprime alors sur le recto de chaque feuille le nombre de pages sélectionné.
Utilisation de l'imprimante avec un Macintosh
Notice Facile
