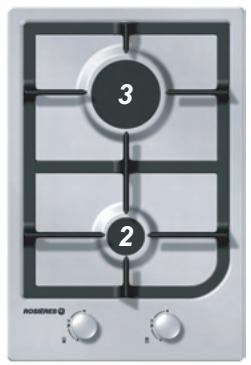

RDG 342 SFR - Plaque de cuisson ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Table de cuisson
Usage prévu	Cuisson et réchauffage des aliments
Installation	Doit être effectuée par un personnel qualifié
Fonctionnement	Alimentation électrique
Matériaux de surface	Non précisé
Nombre de zones de cuisson	Non précisé
Type de commandes	Manettes avec index de position
Sécurité enfants	Non précisé
Consignes de sécurité	Ne pas utiliser pour le chauffage d'objets inflammables ou bombes aérosol
Entretien	Nettoyage avec produits non abrasifs, éviter laine d'acier
Matériaux en contact avec aliments	Conformes aux normes en vigueur
Recyclage	Emballage recyclable, ne pas disperser dans l'environnement
Accessoires	Ne pas utiliser de casseroles ou poêles endommagées
Précautions d'utilisation	Ne pas toucher les plaques chauffantes chaudes
Déclaration de conformité	Conforme aux directives CE applicables
Garantie	Non précisé
Dimensions	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - RDG 342 SFR ROSIERES

Comment allumer le ROSIERES RDG 342 SFR ?

Pour allumer le ROSIERES RDG 342 SFR, tournez le bouton de commande sur la position souhaitée. Assurez-vous que l'appareil est correctement branché.

Que faire si le four ne chauffe pas ?

Vérifiez que la prise est alimentée. Assurez-vous que le thermostat est réglé à la bonne température et que le mode de cuisson est sélectionné.

Comment nettoyer le ROSIERES RDG 342 SFR ?

Utilisez un chiffon doux et humide avec un détergent doux. Évitez les produits abrasifs qui pourraient rayer la surface.

Que faire si l'affichage du four est éteint ?

Vérifiez si l'appareil est bien branché et si le fusible est en bon état. Si le problème persiste, contactez un technicien.

Comment régler la minuterie ?

Pour régler la minuterie, tournez le bouton de minuterie jusqu'à la durée souhaitée. Un signal sonore retentira à la fin du temps imparti.

Le four fait des bruits étranges, que dois-je faire ?

Des bruits peuvent être normaux lors de l'utilisation, mais si le bruit persiste, vérifiez les ventilateurs et les éléments chauffants. Contactez un professionnel si nécessaire.

Comment utiliser la fonction de nettoyage automatique ?

Pour utiliser la fonction de nettoyage automatique, référez-vous au manuel d'utilisation. Assurez-vous que le four est vide et fermez la porte correctement.

Où puis-je trouver des pièces de rechange pour le ROSIERES RDG 342 SFR ?

Les pièces de rechange peuvent être trouvées chez les revendeurs agréés ROSIERES ou sur leur site Web officiel.

Quelle est la capacité du ROSIERES RDG 342 SFR ?

La capacité du ROSIERES RDG 342 SFR est d'environ 60 litres.

Comment régler la température pour la cuisson ?

Pour régler la température, tournez le bouton de température au niveau souhaité, en vous référant aux recommandations de votre recette.

MODE D'EMPLOI RDG 342 SFR ROSIERES

Avertissements et conseils importants pour l'utilisation

• IMPORTANT! Ce manuel fait partie intégrante de l'appareil. Il faut le conserver en bon état et à portée de la main pour tout le cycle de vie de la table de cuisson. Lire attentivement ce manuel et toutes les indications qu'il contient avant l'utilisation de l'appareil. Conserver les pièces de rechange éventuelles fournies. L'installation devra être effectuée par du personnel qualifié et conformément aux normes en vigueur. Cet appareil est prévu pour un usage domestique et est fabriqué pour remplir la fonction suivante : cuisson et réchauffage des aliments. Tout autre usage est considéré impropre.

Le fabricant décline toute responsabilité pour une mauvaise installation, pour toute modification, incapacité d'utilisation et des utilisations différentes de celles indiquées.

• Les éléments de l'emballage (sacs en plastique, mousse de polystyrène, nylon, etc.) ne doivent pas
• L'emballage est constitué de matériel recyclable et porte le symbole. Ne pas disperser dans l'environnement

• Cet appareil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans appareil, par une personne responsable de leur sécurité. Surveillance des enfants pour être sûr qu'ils ne jouent pas avec l'appareil.
• La sécurité électricne n'est assurée que lorsque le produit est raccordé à une installation de mise à terre efficace
• Après avoir utilisé la table de cuisson, s'assurer que l'index des manettes soit en position de fermeture et fermer le robinet principal d'alimentation du gaz ou le robinet de la bouteille.
• Si on décide de ne plus utiliser cet appareil, avant de l'éliminer, il est recommandé de le rendre inopérant comme prévu par les lois en vigueur en matière de santé et de protection de l'environnement, en rendant inoffensives les parties qui pourraient constituer un danger pour les enfants.
• Attention: En cas de démontage, entretien et nettoyage de l'appareil, faire attention, on recommande d'utiliser des instruments de prévention et de protection adéquats.
• La plaque d'identification, avec les données techniques, se trouve visiblement positionnée sous le carter et annexée à ce manuel. La plaquette sous le carter ne doit jamais être enlevée.
• Ne jamais poser d'objets inflammables sur la plaque de cuisson. RISQUE D'INCENDIE !!!
• Si on y a un tiroir sous la plaque, on recommande de ne pas ranger d'objets inflammables ou de bombes aerosol
• Le papier aluminium, les récipients en plastique et le film de protection ne sont pas indiqués pour cet appareil
• Avec l'utilisation, les plaques chauffantes se réchauffent. Ne pas les toucher! Le câble d'alimentation ne doit jamais entrer en contact avec des foyers chauds, et pourrait s'endommager.
• Le foyer et le dessous des casseroles doivent toujours être secs et nettoyés.
• En cas de cassures, fissures ou fêtres du verre céramique, si le foyer surchauffe et que l'afficheur ne fonctionne pas, si la plaque de cuisson s'éteint toute seule sans pouvoir être utilisée, débrancher immédiatement l'appareil et contacter le service après-vente
• Ne pas cuire avec une casserole vide, en particulier en ferre, émail ou en aluminium ou avec le dessous endommagé. Cela pourrait endommager l'appareil. Utiliser seulement casseroles en inox
• Ne jamais poser casseroles ou poêles chaudes sur le panneau de commande, la zone d'affichage ou le cadre.
• Le sel, le sucre et le sable peuvent rayer la plaque. Enlevez immédiatement d'éventuels déversements avec un racloir à verre. ATTENTION! Le racloir à verre (en option) a une lame aiguisée!
• Les dommages suivants n'influent ni sur le bon fonctionnement ni sur la robustesse de la plaque de cuisson : formation de résidus gélatineux dus à des aliments fondus ; éraflures causées par des grains de sel ou par des dessous de casseroles rugueux ; couleur métallique due à l'utilisation de détergents inappropriés ;
• Pour le nettoyage, ne pas utiliser des produits inflammables, de produits abrasifs, de laines d'acier. N'utilisez en aucun cas un appareil de nettoyage haute pression ou à vapeur.
• Ces instructions ne sont valables que pour les pays de destination dont les symboles d'identification figurent sur la plaquette reportée dans le manuel d'instructions et sur l'appareil.

Déclaration de conformité

Cet appareil est conforme aux directives CE suivantes

2006/95/CE: Normes Generales / Basse tension 2004/108/CE: Compatibilité electromagnétique 2009/142/CE: Appareils à gaz 1935/2004/CE + 89/336/CE + 90/128CE: Aptitude des matériaux en contact avec les aliment

Avertissements:

Cet appareil est prévu pour être encastré dans des meubles.

• La classe d'installation est du type 3 pour la partie à gaz et du type Y pour la partie électrique.
• Les meubles doivent résister à une température d'au moins 90°C.
• Pour effectuer une installation correcte, voir le paragraphe relatif et les dessins de référence.
• L'utilisation d'un appareil de cuisson à gaz implique le dégagement de chaleur et d'humidité dans la pièce où il est installé. Faire en sorte que la cuisine soit bien aérée : laisser ouverts les orifices d'aération naturelle ou installer un dispositif d'aération mécanique (hotte de ventilation). Une utilisation intensive et prolongée de l'appareil peut réclamer une aération supplémentaire, par exemple en ouvrant une fenêtre. Il peut également s'avérer utile de disposer d'une aération plus efficace, par exemple en augmentant la vitesse de la hotte.

Cette notice a été prévue pour plusieurs types de plans. D'après la plaque de données qui se trouve à l'arrière, il est possible d'identifier le modèle (Mod. TC) correspondant. En utilisant ce code et les indications qui sont fournies dans les prochains paragraphes et en regardant les figures présentées à la fin du manuel, il est possible de savoir comment se compose son propre appareil.

Example:

TRADE MARK(1)
Type: (2)	W: (5) (6) V ~ Hz
Mod. (3)
Art. (4)
Ser. No. 00 00 0000	Pin:
(7) Cat. G / mbar
Σ Qn (kW): (8)	g/h: (9)
Made in EU 57	€ 00 1312

Légende:

(1) Marque commerciale (2) Modèle correspondant (3) Code technique (4) Code commercial (5) Puissance absorbée (6) Voltage et puissance (7) Pays de destination et caractéristiques du gaz (8) Puissance des brûleurs au gaz (9) Consommation brûleurs au gaz

Brûleurs à gaz

L'arrivée du gaz aux brûleurs est réglée par les boutons de la fig.2 qui commandent les robinets. Selon la version, les symboles peuvent être sénéraphiés en position supérieure ou inférieure les boutons de commande. En faisant coïncider l'indice avec les symboles sénéraphi. on obtient les réglages suivants.

• Robinet fermé, aucune fourniture de gaz Débit maximum, fourniture de gaz maximum Débit minimum, fourniture de gaz minimum

Allumage des brûleurs

Ces modèles sont munis d'une valve de sûreté qui interrompt automatiquement l'arrivée du gaz si un brûleur s'éteint pour quelque raison que ce soit.

Pour rétablir le fonctionnement, remettre le bouton sur la position "robinet fermé" et recommencer les opérations d'allumage décrites dans les prochains paragraphes.

Dans les modèles munis d'un dispositif d'allumage incorporé dans le bouton, tourner le bouton du robinet de gaz sur la position de fourniture maximum, puis appuyer et maintenir la pression pendant environ 4÷5 sec.

Attention:

• Une fois allumé le brûleur, régler la flamme en tournant le bouton de façon à obtenir l'intensité désirée. Toutes les positions de fonctionnement doivent être choisies entre le maximum et le minimum et jamais entre le maximum et le point de fermeture.
• Au cas où le brûleur ne pas allume ou la flamme n'est pas homogène et régulière, éteindre l'appareil en remettant le bouton sur la position " robinet fermé" et appeler le Service d'Assistance Technique.
• Au cas où les caractéristiques particulières du gaz fourni localement rendraient l'allumage difficile lorsque le bouton est sur le maximum, il est conseillé de recommencer l'opération avant de poser un réseau sur la grille et en mettant le bouton sur le minimum.
• Le dispositif d'allumage ne peut pas être actionné pendant plus de 15''. Si, après ce laps de temps, le brûleur ne s'est pas encore allumé, attendre une minute avant de recommencer l'opération.

Emploi des grilles

Les grilles du plan de cuisson ont été conçues pour faciliter l'utilisation du produit et la rendre sûre.

Avant toute utilisation, il est conseillé de s'assurer que le plan est bien positionné et qu'il est stable.

S'assurer que les caoutchoucs d'appui sont toujours en bon état et qu'ils sont agencés comme il se doit

Grille pour petits récipients (fig.1/A, option)

Ne la poser que sur la grille du brûleur auxiliaire (le plus petit) lorsque l'on utilise des récipients à petit diamètre, pour les empêcher de se renverser.

Grille spéciale pour casseroles "WOK" (fig. 1/B, option)

Ne la poser que sur la grille du brûleur à triple couronne, lorsque l'on utilise des récipients "WOK" (à fond concave). De façon à ne pas provoquer de graves anomalies de fonctionnement du brûleur, il est recommandé de ne pas utiliser les casseroles wok sans cette grille spéciale et de ne pas l'utiliser pour des casseroles à fond plat.

Choix du brûleur

Les symboles imprimés sur le bandeau (dessin fig. 2), à côté des boutons, indiquent la correspondance entre le bouton et le brûleur. Le choix du brûleur le plus approprié dépend du diamètre et de la capacité des récipients (voir tableau). Il est important que le diamètre de la casserole soit approprié à la puissance du brûleur, pour ne pas en compromettre le rendement.

Diamètre des casseroles

Brûleur		Ø minimum	Ø maximum
A	Auxiliaire	60 mm (avec réducteur)	140 mm
R	Rapide	200 mm	240 mm
TR	Triple couronne	240 mm	260 mm

Avertissements:

• Ne jamais cuire les aliments directement sur les plaques électriques en fonte, mais dans des casseroles ou dans des récipients prévus à cet effet.
• Éviter absolument le fonctionnement sans récipients. L'emploi de la plaque, surtout si il est prolongé, peut être à l'origine d'incendies.
• Faire en sorte de ne pas renverser de liquides sur les plaques lorsqu'elles sont chaudes.
• Dès que l'on aperçoit une fêlure sur le plan, débrancher l'appareil du réseau d'alimentation et contacter le Centre Assistance.
• Ne pas oublier que les zones de cuisson restent chaudes assez longtemps (environ 30 min) après l'arrêt.
• Ne pas utiliser nettoyeurs électriques à vapeur.
• Ne pas faire tomber d'objets lourds ou pointus sur le plan en vitrocéramique.
• Ne pas utiliser des produits de nettoyage abrasifs ou inflammables.
• Ne pas fixer intensément les lampes halogènes du plan de cuisson.

Allumage de la plaque

L'allumage de la plaque électrique s'effectue en tournant le bouton sur la position désirée.

Les numéros de 1 à 6 ou de 1 à 10 (fig. 3 A ou B), selon que le plan est muni d'un commutateur ou d'un régulateur d'énergie, indiquent les positions de fonctionnement à température croissante.

Le fonctionnement est indiqué par un voyant lumineux qui se trouve sur le bandeau de commande.

Emploi de la plaque électrique

Une fois la température atteinte, régler la puissance en fonction de l'intensité de chauffage désirée, en tenant compte du fait que la plaque continuera à dégager sa chaleur encore pendant quelques minutes après l'arrêt. Tableau conseils de cuisson:

position poignée		Type de cisson
Commutateurs figure 3/A	Régulateurs figure 3/B
0	0	Eteint
1	12	Pour fondre des mets (beurre ou chocolat)
2	34	PourMAINTER les mets chauds et pourchauffer de petites quantités de liquide
3	56	Pourchauffer de grandes quantités, pourfouetter des crèmes ou des sauces.
4	78	Ebullition lente, pour soupes, pâtes, risottos, continuationde la cisson à la vapeur, cisson de bîteck et toutes fritures.
5	89	Pour faire roussir viandes et patates, pour fère le poisson oufaire bouillir de grandes quantités d'eau.
6	10	Fritures rapides, viande "à la grille", etc.

Plaques électriques en fonte

Le plan peut être muni d'une plaque normale ou d'une plaque rapide en fonte, de diamètre 145 ou 180mm.

La plaque normale est complètement noire, tandis que la plaque rapide présente un rond rouge au centre.

La plaque rapide se différencie essentiellement de la plaque normale par les éléments suivants:

• Puissance plus forte;
• Atteinte plus rapide de la température désirée;

Certaines modèles sont munis d'un thermostat qui interrompt automatiquement

la tension électrique en cas de surchauffage.

Important!

• Ces instructions sont destinées aux installateurs qualifiés.
• L'appareil doit être installé correctement et conformément aux normes en vigueur.
• Toute intervention quelconque doit être exécutée après avoir mis l'appareil hors tension électrique.

Installation dans le plan du meuble

Le plan de cuisson peut être installé dans tous les meubles, à condition que ces derniers soient résistants à la chaleur (température minimale de 90°C).

Les dimensions du trou qui doit être effectué sur le plan du meuble et les distances minimales comprises entre les parois situées à l'arrière, à côté et au-dessus de l'appareil sont indiquées sur les figures 4-5.

Ne pas oublier que (fig. 6):

• Lorsque le plan est installé sans four en accouplement, il est impératif d'utiliser un panneau de séparation entre le fond du plan et le meuble situé au-dessous, à une distance minimum de 10 mm.
• En cas d'accouplement plan/four, intercaler un séparateur à une distance minimale de 15 mm. Suivre les indications du fournisseur du four en maintenant toujours une aération fidèle aux instructions de fig. 6.

De toute manière, le branchement électrique des deux appareils doit être réalisé séparément tant pour des raisons de nature électrique que pour faciliter le retrait.

Il est conseillé d'utiliser un four pourvu d'un système de refroidissement interne forcé.

Fixation du plan (fig.7):

La fixation du plan de cuisson au meuble doit être effectuée comme il est indiqué ci-dessus:

• Positionner la garniture étanche fournie [C] avec l'appareil le long du périmètre extérieur du trou pratiqué dans le meuble en suivant le schéma indiqué sur la fig. 4, de façon à ce que les extrémités des bandes soient parfaitement unies l'une à l'autre sans se superposer;
• Installer le plan dans le trou du meuble en veillant à bien le centrer;
• Fixer le plan au meuble avec les brides fournies à cet effet, comme il est indiqué sur la fig. 7.

Une bonne installation de la garniture étanche offre une garantie absolue contre les infiltrations de liquides.

Pièce d'installation et évacuation des produits de la combustion:

L'appareil doit être installé et fonctionner dans des locaux appropriés, toujours de façon conforme aux lois en vigueur.

L'installateur doit se référer aux lois en vigueur pour ce qui est de la ventilation et l'évacuation des produits de la combustion. À cet effet, ne pas oublier que l'air nécessaire à la combustion est de 2m³/h pour chaque kW de puissance (gaz) installée.

Pièce d'installation

La pièce où est installé l'appareil à gaz doit avoir une arrivée d'air nécessaire à la combustion des gaz. Le flux d'air doit venir directement d'une ou de plusieurs ouvertures effectuées sur une section libre d'au moins 100 cm² (A). En cas d'appareils démunis de valve de suture, cette ouverture doit préparer une section minimum d'au moins 200 cm² (fig. 8).

Cette ouverture doit être réalisée de façon à ne jamais se boucher, ni à l'intérieur, ni à l'extérieur.

Elle doit se trouver près du sol et, de préférence, sur le côté opposé à l'évacuation des produits de la combustion.

Lorsqu'il n'est pas possible de réaliser les ouvertures nécessaires, l'air nécessaire peut provenir d'une pièce voisine et aérée comme il se doit, à condition que cette pièce ne soit ni une chambre à coucher, ni un lieu dangereux ou en dépression.

Evacuation des produits de la combustion

Les appareils de cuisson à gaz doivent évacuer les produits de la combustion à travers des hottes raccordées directement à des tuyaux de cheminée ou directement à l'extérieur (fig. 8).

Au cas où il ne serait pas possible d'installer la hotte, il est nécessaire d'utiliser un ventilateur électrique monté sur l'un des murs externes ou sur la fenêtre de la pièce.

Ce ventilateur électrique doit avoir un débit garantissant un renouvellement de l'air de la cuisine d'au moins 3-5 fois son volume.

Composants présents sur la fig.8:

A Ouverture d'entrée de l'air C Hotte d'évacuation des produits de la combustion E Ventilateur électrique pour l'évacuation des produits de la combustion

Raccordement au réseau de gaz

Avant l'installation, s'assurer que les conditions de distribution locale (nature et pression du gaz) et les réglages du plan sont compatibles. Pour ce faire, contrôler les données de la plaque du produit.

qui est appliquée sur le plan et insérée dans cette notice.

Le raccordement au gaz doit être exécuté par un technicien spécialisé qui respecte les normes locales en vigueur. Le plan de cuisson doit être raccordé à l'installation du gaz en utilisant des tuyaux métalliques rigides ou des tuyaux flexibles en acier inox le long du mur, conformes à la norme et avec une extension maximale de 2 mt. Contrôler, en cas d'emploi de tuyaux métalliques flexibles, qu'ils ne soient ni écrasés ni au contact de pièces mobiles.

Effectuer le branchement de manière à ne provoquer aucune contrainte sur l'appareil.

Le raccord d'arrivée du gaz est filtré ½ conique. (fig. 12).

Pour les raccordements ISO R7, il n'est pas nécessaire d'intercaler la garniture.

Pour les raccordements ISO R228, il faut intercaler la rondelle de tête fournie en dotation.

Après les opérations de branchement, contrôle l'étanchéité des raccords avec un peu d'eau savonnée

Branchement électrique

L'appareil doit être branché au réseau électrique en vérifiant que la tension corresponde bien à la valeur indiquée sur la plaque signalétique et que la section des câbles de l'installation électrique puisse supporter la charge indiquée qui est reportée sur la plaque signalétique.

La fiche utilisée pour le branchement doit être conforme et adaptée à la puissance absorbée par l'appareil.

Si l'appareil est branché directement au secteur, il faut intercaler entre celui-ci et le secteur un interrupteur omnipolaire ayant une ouverture minimum entre les contacts de 3 mm, dimensionné pour la charge et conforme aux normes en la matière.

Avertissements:

• N'utiliser ni réductions, ni adaptateurs, ni déviateurs pour le branchement au secteur, car ils pourraient surchauffer et provoquer des brûlures.
• La mise à la terre de l'appareil est obligatoire (fig. 10).

Le fabricant décline toute responsabilité dérivant du non-respect de cette norme.

En cas de remplacement du câble d'alimentation, en utiliser un ayant les mêmes caractéristiques que celui fourni, adapté à la charge et à la température (type T90°C), et il faudra le demander au centre d'assistance. En outre, il faut que l'extrémité qui va à l'appareil ait le cordon jaune-vert de mise à la terre plus long de 30 mm par rapport aux autres.

Pour la dimension du câble d'alimentation, consulter le tableau ci-dessous

Type de plan de cuisson	Dimension
Uniquement avec brûleurs à gaz	Ø0,75 mm2
Avec puissance électrique jusqu'à 1000W	Ø0,75 mm2
Avec puissance électrique de plus de 1000W	Ø1,50 mm2

Au cas où il serait nécessaire de remplacer le câble d'alimentation,

assurez-vous de respecter les codes-couleur suivants dans le branchement de chacun des fils:

BLEU NEUTRE (N) MARRON PHASE (L) VERT-JAUNE TERRE (①)

• Le appareil doit être branché prévoyant un interrupteur omnipolaire conforme aux normes en vigueur
• Si le câble de branchement est endommagé, il faut le faire remplacer par le service d'assistance clientèle afin d'éviter toute situation de danger.

Adaptation aux différents TYPES de gaz

Au cas où il serait nécessaire d'adapter le plan de cuisson à un gaz différent de celui pour lequel il a été préparé, il faut replacer les injecteurs. Si les injecteurs de rechange ne sont pas fournis en notation, ils sont disponibles auprès des Centres d'Assistance. Le choix des injecteurs à replacer devra être effectué en consultant le tableau des injecteurs. Les injecteurs sont identifiables par leur diamètre exprimé en

centièmes de mm et estampé sur le corps des injecteurs.

Remplacement des injecteurs:

• Retirer les grilles du plan de cuisson ainsi que le chapeau du brûleur
• À l'aide d'une clé fixe, replacer les injecteurs "J" (fig. 9) par ceux adaptations au gaz utilisé.
• Remonter les brûleurs

Les brûleurs n'ont besoin d'aucun réglage de l'air primaire

Réglage du minimum (fig. 13):

Après avoir remplacé les injecteurs, allumer le brûleur et dégager la manette.

Placer le robinet en position de minimum, insérer un tournevis à l'intérieur de la tige :

visser pour diminuer la flamme, dévisser pour l'augmenter.

Pour le gaz g30/g31, visser complètement la vis de réglage

Dans tous les cas, le résultat est celui d'une petite flamme homogène et régulière tout autour de la couronne du brûleur. Vérifier enfin :

• qu'aucune extinction ne se produit en tournant rapidement le robinet de la position de maximum à celle de minimum;
• dans le cas des brûleurs munis de sûreté, vérifier que la flamme lèche légèrement le thermocouple;
• Vérifier le bon réglage en laissant le brûleur allumé pendant quelques minutes. S'il s'éteint, augmenter le minimum.

Nettoyage et entretien

Pour bien conserver le plan de cuisson, il faut le nettoyer régulièrement après chaque utilisation, ceci après l'avoir fait refroidir.

• Ne pas utiliser de produits abrasifs, de laines d'acier et de produits inflammables;
• N'utilisez en aucun cas un appareil de nettoyage haute pression ou à vapeur;

Parties émaillées:

Toutes les parties émailées doivent être lavées en utilisant une éponge et de l'eau savonnée ou autres produits spécifiques non abrasifs. Après le nettoyage, essuyer soigneusement.

Plan inox

Le plan en acier inox doit être nettoyé avec un chiffon humide et des produits spécifiques disponibles dans le commerce. Après l'avoir rinçé, essuyer si possible avec une peau de daim.

Grilles:

Les grilles émaillées du plan de cuisson ont été conçues pour être lavées aussi au lave-vaisselle.

Dans la zone des brûleurs, la réduction en acier inox peut prendre une couleur bleuâtre à cause de la température. On peut en atténuer l'effet en utilisant les éponges ordinaires pour l'acier, disponibles dans le commerce.

Brûleurs:

Les brûleurs, composés de deux pièces, peuvent être retirées et lavées avec des produits appropriés.

Après le nettoyage, il faut les essuyer soigneusement et bien les replacer dans leur logement.

Pour ce qui concerne l'allumage électrique, vérifier que l'électrode "E" (fig.11) soit toujours propre.

Nettoyer la sonde "T" (fig.11) de manière à permettre un fonctionnement régulier de la soupape de sûreté.

Aussi bien l'électrode que la sonde doivent être nettoyées délicatement.

Après le nettoyage, bien replacer les brûleurs dans leur logement.

Pour éviter tout dommage à l'allumage électrique, éviter de l'utiliser en absence de brûleurs.

Plaques électriques:

Le nettoyage des plaques électriques doit se faire lorsqu'elles sont tout juste tièdes.

Nettoyer avec un chiffon humide et passer un chiffon imbibé d'huile minérale.

Entretien

Les appareils ne réclament aucune entretien particulier. Il est toutefois recommandé de faire exécuter un contrôle au moins une fois tous les deux ans.

Au cas où la rotation des boutons deviendrait dure ou que l'on sentirait une odeur de gaz, fermer le robinet général et faire appel à l'assistance technique. Le robinet défectueux doit être remplacé avec son joint.

Service d assistance à la clientèle

Si vous ne pouvez pas identifier la cause d'une anomalie : éteindre l'appareil (ne pas le manipuler) et contacter le Service d'Assistance.

NUMERO DE SÉRIE DU PRODUIT. À où le trouver ?

Il est important que vous communiquiez au Service d’Assistance le code de votre produit et le numéro de série (un code de 16 caractères qui commence avec le nombre 3) ; celui-ci se trouve sur le certificat de garantie ou la plaque signalétique située sur l'article.

Ceci évitera des voyages inutiles des techniciens et permettra (ce qui est très important) d'économiser sur les frais de déplacement.

RDVG342SF - 33801057 RDVG341SF - 33801056

Fig.-Abb.-Rys.:

EN	Burners	Triple Crown	Auxiliary	Rapid	Electric plate Ø145	Electric plate Ø180
IT	Bruciatori	Tripla corona	Ausilliaro	Rapido	Piastra elektrica Ø145	Piastra elektrica Ø180
FR	brûleurs	Triple couronne	Auxiliaire	Rápido	plaque électriqu Ø145	plaque électriqu Ø180

Fig-Abb-Rys-Obr. 1/A

Fig-Abb-Rys-Obr. 1/B

Fig-Abb-Rys-Obr. 2

Fig-Abb-Rys-Obr. 3

Fig-Abb-Rys-Obr. 4

A (mm) = (340*N)-70

N = Nombre d'appareils à mettre côte à côte

Fig-Abb-Rys-Obr. 5
