LAR5721B - Chaîne Hi-Fi TOKAT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaîne Hi-Fi / Autoradio
Marque	TOKAT
Modèle	LAR5721B
Alimentation	DC 12 V
Puissance maximale de sortie	4 × 45 W (à 14,4 V DC)
Dimensions (L × H × P)	178 × 50 × 160 mm
Formats disque compatibles	DVD, VCD, JPEG, MP4, MP3, WMA, CD
Système vidéo	NTSC
Rapport signal sur bruit (audio)	90 dB
Réponse en fréquence audio	20 Hz - 20 kHz
Section FM	87,5 - 108 MHz ; sensibilité 3 µV
Section AM	530 - 1710 kHz
Bluetooth	Oui, avec fonction mains-libres et streaming A2DP
Ports	USB, carte SD/MMC, entrée auxiliaire AV, antenne
Égaliseur préréglé	Pop, Rock, Classique, Off
Contrôle parental	Oui, par mot de passe
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Ne pas exposer à l'humidité ; ne pas ouvrir le boîtier
Accessoires inclus	Télécommande avec pile, manuel d'instructions, carte d'advertisement, pièces de montage

FOIRE AUX QUESTIONS - LAR5721B TOKAT

Comment appairer mon téléphone en Bluetooth ?

Activez le Bluetooth de votre téléphone, cherchez les appareils, sélectionnez l'autoradio nommé TOKAI et entrez le mot de passe 0000. Une fois couplé, la connexion peut être automatique ou manuelle selon le téléphone.

Que faire si l'écran affiche 'REGION ERROR' ?

Cela signifie que le code régional du disque ne correspond pas à celui du lecteur. Le lecteur est en région 2 (Europe). Utilisez un disque de la même région ou un disque 'toutes régions' si disponible.

Comment réinitialiser l'appareil ?

Appuyez sur la touche RELEASE pour détacher la façade, puis appuyez sur la touche RESET située derrière la façade à l'aide d'un objet pointu.

Pourquoi n'y a-t-il pas de son mais l'image s'affiche ?

Vérifiez que le câble audio est correctement branché, que le volume n'est pas au minimum, que le mode muet (MUTE) n'est pas activé, et que les réglages audio du lecteur sont corrects.

Comment mémoriser une station de radio ?

En mode radio, syntonisez la station souhaitée, puis appuyez longuement sur l'une des touches numériques 1 à 6 pour la mémoriser. Vous pouvez stocker jusqu'à 18 stations FM et 12 stations AM.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles, dirigez la télécommande vers le capteur infrarouge et retirez tout obstacle. Si nécessaire, remplacez les piles par des neuves.

Comment utiliser la fonction de répétition A-B ?

Pendant la lecture, appuyez sur la touche A-B au point de départ (A), puis à nouveau au point de fin (B). La lecture se répétera entre ces deux points. Appuyez une troisième fois pour annuler.

Puis-je regarder des vidéos sur l'écran ?

Oui, l'appareil lit les DVD, VCD et fichiers MP4. Assurez-vous que le frein de stationnement est engagé pour que le moniteur fonctionne (conformité légale).

Comment changer la langue des sous-titres ?

Pendant la lecture d'un DVD, appuyez plusieurs fois sur la touche SUBTITLE de la télécommande pour sélectionner la langue souhaitée ou désactiver les sous-titres.

Que signifie le code d'erreur 'NO DISC' ?

Le lecteur ne détecte pas de disque. Vérifiez que le disque est inséré correctement (face imprimée vers le haut), qu'il n'est pas rayé ou sale, et qu'il est compatible avec le format du lecteur (DVD, VCD, CD, etc.).

MODE D'EMPLOI LAR5721B TOKAT

1. Avant utilisation.. 3 1.1 Pré çade du panneau frontal 7 1.7 Description des fils entrée/sortie 8 1.8 Installation de l'appareil 10
2. Utilisation de base 11
3. Fonctionnement de la radio 13

4.4. Fonctionnement CD-Multimédia 14 4.1 Inserer et retirer un disque/ une cle USB ou une Carte Memoire 14 4.2 Mettre la lecture sur pause 16 4.3 Arreter la lecture 16 4.4 SLECTIONNER un Chapitre/Piste avec la touche UP/DN ou la touche >>|/||< 16 4.5 Selectionner un Chapitre/Piste avec le pave numérique 16 4.6 Selectionner un Chapitre/Piste avec le menu Root/PBC 16 4.7 Lecture accelere. 17 4.8 Lecture au ralenti 17 4.9 Lecture d'une image arrêtée 17 4.10 Fonction Repétition 17 4.10.1 Repeter Un/Tout 17 4.10.2 Repeter A-B. 18 14.11 Lecture en Mode Balayage (SCAN) 18 4.12 Lecture à partir d'un Chapitre/Piste spécifique ou d'un point spécifique. 18 14.13 Lecture aléatoire 18 4.14 Lecture d'un angle différent 18 4.15 Lecture en mode Zoom 18 14.16 Modifier la langue des sous-titres 18 4.17 Modifier la langue audio 19 4.18 Au-delà du statut Lecture 19 4.19 Programmation de lecture 19 4.20 Lecture d'un fichier IMAGE format JPEG 20 4.21 Lecture des fichiers MP4 20 4.22 Fonction ESP et Id3 20 4.23 Utilisation du menu de configuration du système DVD 21 Controle parental. 24 Le Code Régional 25 16- Systeme Bluetooth 26 6- Le Dépannage 29 7-Charactéristiques techniques 30 Mise au rebut 31

1.1 Précautions

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

AVERTISSEMENT:

POUR REDUIRE LE RISQUE DE CHOC ELECTRIQUE OU D'INCENDIE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

ATTENTION: POUR REDUIRE LE RISQUE DE CHOC ELECTRIQUE, NE PAS ENLEVER LE COUVERCLE (OU L'ARRIERE). AUCUNE PIECE N'EST NÉCESSAIRE À L'UTILISATEUR. CONTACTER UNE PERSONNE QUALIFIEE POUR TOUTE REPARATION.

Le symbole d'éclair, compris dans un triangle équilatéral, informe l'utilisateur que la tension de certaines pièces non isolées à l'intérieur du produit est suffisamment puissante pour poser un risque d'électrocution.

Le point d'exclamation, compris dans un triangle équilatéral, informe l'utilisateur que d'importantes directives de fonctionnement et d'entretien se trouvent dans la documentation accompagnant l'appareil.

Le symbole du produit laser situé sur le panneau arrière de l'unité indique que ce lecteur est un produit de classe laser 1. Celui-ci n'utilise qu'un faible laser et aucun rayonnement n'est dangereux.

1. Lire attentivement ce guide de l'utilisateur avant installation et utilisation.
2. Avant de déplacer l'appareil, enlever d'abord le disque contenu dans l'appareil/le tiroir.
3. Ne pas ouvrir le couvercle et ne pas toucher les composants exposés à l'extérieur de l'appareil, seuls des techniciens qualifiés peuvent y le faire.
4. Ne pas exposer l'appareil à la lumière directe du soleil ou près d'objets qui dégagent de la chaleur pour éviter d'endommager l'appareil.
5. Ne pas placer l'appareil dans un endroit humide qui pourrait affecter le capteur de l'appareil.
6. Placer l'appareil sur une surface plane et ventilée. Vérifier que les trous d'aération ne sont pas couverts pour éviter une surchauffe ou un mauvais fonctionnement.
7. Nettoyer le panneau et le boîtier à l'aide d'un chiffon doux et sec uniquement, n'appliquer aucun type de solvant, d'alcool et de vaporisateurs.

Sécurité

1. Source d'alimentation: L'appareil doit être branché sur une alimentation électrique qui correspond au type décrit dans le guide de l'utilisateur ou comme indiqué sur l'appareil.
2. L'appareil est destiné pour le terminal négatif de la pile qui est branchée sur le métal du véhicule.

Veuillez confirmer avant installation.

1. Ne pas rassembler les fils du haut-parleur lorsque l'appareil est allumé, sinon cela pourrait surcharger ou griller l'amplificateur de puissance.
2. Ne pas installer le panneau détachable avant de brancher les fils.

Environnement

1. Ne pas utiliser cet appareil près d'une source d'eau ou d'humidité.
2. Si de l'humidité se forme à l'intérieur de l'objet, l'appareil pourrait ne pas fonctionner correctement. Pour éliminer ce problème, attendre environ 1 heures pour laisser l'humidité sévaporer.
3. Si l'habitacle de la voiture est très chaud, ne pas utiliser le lecteur tant que la voiture n'a pas roulé quelques instants pour permettre de rafraîchir l'intérieur.

1.2 Glossaire

PBC (contrôle de lecture)

Il s'agit d'une sorte de signal (menu) enregistré sur le disque avec le format SVCD ou VCD2.0. Utilise pour le contrôle lecture. Il peut afficher un logiciel interactif avec le menu affiché sur la TV. Et si le disque contient des images fixes, il peut afficher une haute définition de ces images.

En général, le titre est la partie importante du disque DVD. Par exemple, la partie thématique du film porte le titre 1, la partie qui décrit le "making-of" porte le titre 2, le casting porte le titre 3, etc.... Chaque titre contient un nombre de série facile à identifier.

Chapitre

Un titre peut se diviser en plusieurs blocs, de façon à ce que chaque bloc puisse fonctionner comme une unité appelée chapitre. Le chapitre contient au minimum une unité.

Piste

C'est le composant le plus important du VCD. En général, chaque chanson d'un disque de karaoke est une piste.

Entretien des disques

1. Pour garder un disque propre, tenir le disque par les rebords, ne pas toucher la surface du disque du côté lecture.
2. Ne pas coller de papier ou de bande sur le disque. S'il y a de la colle (ou similaire) sur la surface du disque, vous devez essuyer avant de l'utiliser.
3. Ne pas exposer le disque à la lumière du soleil, ou près d'une source de chaleur, ou le laisser dans une voiture garée en plein soleil où la température peut incroyablement augmenter.
4. Mettre le disque dans son boîtier de rangement pour conserver la température après utilisation.

Nettoyage des disques

1. Avant la lecture, essuyer le disque avec un chiffon propre. Partir du centre du disque vers les rebords.
2. Ne pas utiliser d'alcool, de solvant ou de nettoyant ou de vaporisateur antistatique vendu dans le commerce et utilisé pour les LP en plastique pour essuyer le disque.

correct

Incorrect

correct

Incorrect

Figure.1

Figure.2

Figure.3

1.4 Informations sur les piles de la télécommande

1. Avant d'utiliser la télécommande pour la première fois, tirer sur la languette de protection de la télécommande comme indiqué par le sens de la flèche. (Voir fig.1)
2. Appuyez sur le bloc amovible comme indiqué par la flèche A (voir fig.2), puis tirez sur le compartiment des piles de la télécommande comme indiqué par la flèche B (voir fig.2).
3. Remplacer les piles usagées par des piles neuves avec la polarité positive (+) tournée vers le haut (Voir fig.3).
4. Remettre le compartiment à piles dans sa position d'origine. (Voir fig.3).

1. Une mauvaise utilisation des piles peut provoquer une surchauffe ou une explosion et causer un incendie ou des blessures.
2. La fuite des piles peut endommager la télécommande (Durée de vie des piles: 6 mois dans des conditions d'utilisation normales et une temperature normale).
3. Ne pas court-circuiter les piles.
4. Ne pas jeter les piles au feu.
5. Pour éviter tout risque d'accident, conserver les piles hors de la portée des enfants.

1.5 Description de la télécommande

1. TOUCHE INCLINAISON MOTORISEE DU MONITEUR
2. TOUCHE MENU
3. TOUCHE MARCHE/ARRET
4. TOUCHE
5. TOUCHE
6. TOUCHE
7. TOUCHE
8. TOUCHE
9. TOUCHE SELECTION
10. TOUCHE LECTURE/PAUSE
11. TOUCHE PAVENUMERIQUE (0 10, + 10 - 10)
12. TOUCHE 10+/PTY
13. TOUCHE CONFIGURATION
14. TOUCHE MODE
15. TOUCHE APS /RACCROCHER
16. TOUCHE "RECHERCHE"
17. TOUCHE "LECTURE ALEATOIRE"
18. TOUCHE "REPETITION"
19. TOUCHE "SOUS-TITRE"/RECOMPOSER NUMERO
20. TOUCHE "TITRE"/PBC/COUPLAGE
21. TOUCHE ANGLE/Stereo/TOUCHE #
22. TOUCHE ZOOM
23. TOUCHE AUDIO
24. TOUCHE "HORLOGE"
25. TOUCHE A-B
26. TOUCHE INTRO
27. TOUCHE EGALISEUR PREREGLE
28. TOUCHE LOC/SLOW-FWD/TOUCHE*
29. TOUCHE SOURDINE
30. TOUCHE STOP
31. TOUCHE VOLUME
32. TOUCHE
33. TOUCHE OK
34. TOUCHE VOLUME+
35. TOUCHE BANDE et P/N
36. TOUCHE "PROGRAMMATION"
37. TOUCHE OSD MENU A L'ECRAN
38. TOUCHE LOUDNESS INTENSITE SONORE
39. TOUCHE PRENDRE UN APPEL
40. TOUCHE Informations routières
41. TOUCHE Autres Fréquences

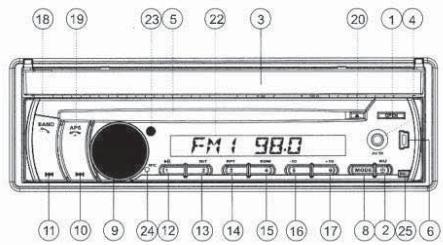

1.6 Description des fonctions de la façade

PANNEAU AVANT Description de la façade avant de l'appareil après avoir enlevé le

1. TOUCHE OUVERTURE
2. TOUCHE MARCHE-ARRET/ SOURDINE
3. MONITEUR
4. ENTREE AUDIO/VIDEO-AUXILIAIRE 5. COMPARTIMENT CD
5. PORT COMPATIBLE USB
6. LECTEUR COMPATIBLE CARTE MEMOIRE SD/MMC
7. TOUCHE MODE
8. BOUTON VOLUME 10 TOUCHE /
9. TOUCHE
10. TOUCHE LECTURE/PAUSE - TOUCHE 1
11. TOUCHE INTRO / TOUCHE 2
12. TOUCHE REPETITON/TOUCHE 3
13. TOUCHE LECTURE ALEATOIRE/TOUCHE 4
14. TOUCHE -10/TOUCHE 5
15. TOUCHE +10/TOUCHE 6
16. TOUCHE BANDE / TOUCHE APPELER
17. TOUCHE APS/ RACCROCHER
18. TOUCHE EJECTION DU CD/DVD
19. TOUCHE RESET
20. PETIT ECRAN LCD
21. CAPTEUR INFRAROUGE DE LA TELECOMMANDE
22. MICROPHONE
23. TOUCHE POUR DETACHER LA FAÇADE

Description de l'arrêt de l'appareil.

1. Le fil du frein parking doit être connecté. Et le frein de stationnement doit être engagé pour que le moniteur fonctionne.

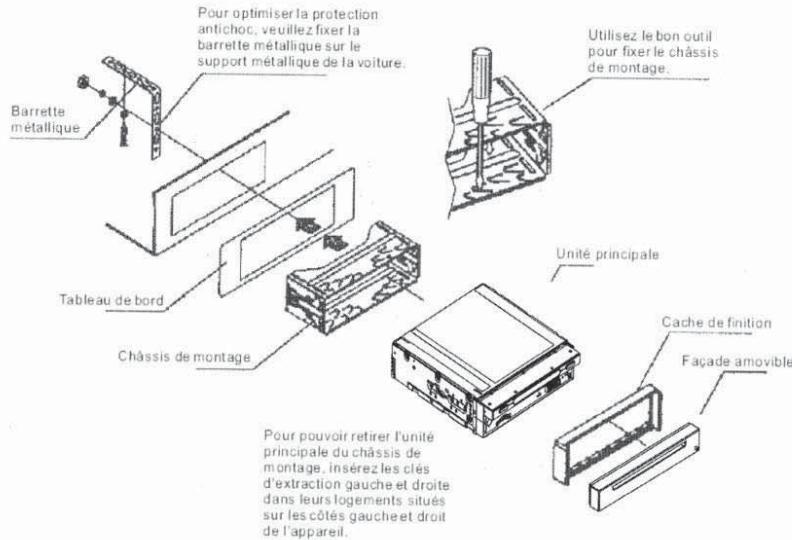

2. Utilisez l'extrémité du clip d'un Plan d'Encastrement fourni par le fabricant pour fixer la Vis de Fixation, utilisez une autre extrémité du Plan d'Encastrement pour connecter le pôle négatif de la source d'alimentation. Sinon, la vidéo à l'écran pourrait subir des interférences.

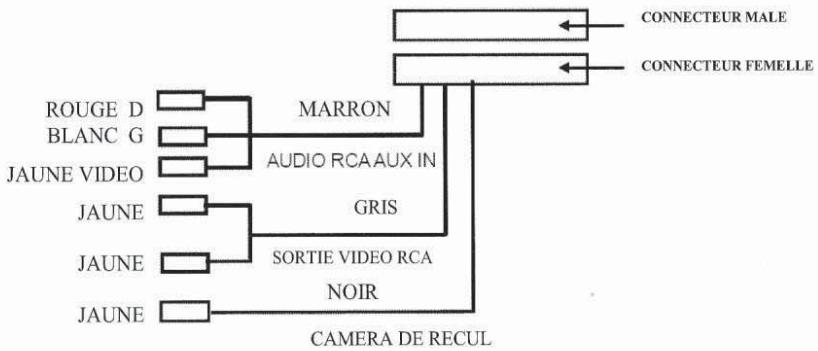

Description des fils de connexion pour la prise n°1

CotcA

4. JAUNE 7. ROUGE 8. NOIR Cote B 1. : VIOLET 2. VIOLET/NOIR 3. GRIS 4. GRIS/NOIR 5. : BLANC 6. : BLANC/NOIR 7. : VERT 8. : VERT/NOIR

1. Vous ne devez utiliser que des haut-parleurs ayant une impédance de 4 ohms afin de réduire la déformation si le volume est élevé.
2. Assurez-vous que le câble antenne auto (bleu) ne fait contact avec aucun branchement prise de terre.

1. Pour ALLUMER ou ETEINDRE l'appareil

Lorsque l'appareil est éteint, appuyez brièvement sur la touche POWER de la façade ou de la télécommande pour mettre l'appareil sous tension.

Lorsque l'appareil est allumé, appuyez longuement sur la touche POWER de la façade ou appuyez brièvement sur la touche POWER de la télécommande pour mettre l'appareil hors tension.

2. Pour faire sortir l'écran LCD de votre autoradio

Appuyez brièvement sur la touche OPEN de la façade ou appuyez longuement sur la touche OPEN de la télécommande, l'écran glisse doucement jusqu'à sa sortie. Et inversement si vous souhaitez le replacer à l'intérieur du chassis, appuyez sur OPEN.

1- Pour sélectionner un angle d'inclinaison de la façade

Appuyez sur la touche UP and DOWN sur l'écran ou appuyez plusieurs fois sur la touche (inclinaison de la façade) de la télécommande.

4. Pour sélectionner un mode de fonction

Appuyez sur la touche MODE de la façade ou de la télécommande pour sélectionner RADIO, DISC (Après insertion d'un disque CD ou DVD), USB après insertion d'une clé USB ou CARD (après insertion d'une carte mémoire SD/MMC), ou AV IN pour le mode AUXILIARRE (après avoir branché appareil extérieur à la prise auxiliaire) et mode BLUETOOTH.

Pendant la lecture, en appuyant sur l'icône sur la façade tactile, vous accéderez à l'interface de commandes afin d'accéder au MENU.

Vous pourrez ensuite sélectionner l'une des icônes afin d'accéder aux différents modes.

ModeMenu

5. Pour régler le niveau sonore

Tournez le bouton VOL sur la façade ou appuyez sans relâcher sur la touche + ou - de la télécommande.

6. Pour couper le son : fonction sourdine

Pour activer ou désactiver le mode sourdine (MUTE) en appuyant brièvement sur la touche MUTE de la télécommande ou en appuyant brièvement sur la touche POWER située sur la façade de l'appareil.

7. Pour consulter l'horloge

Appuyez sur la touche CLK de la télécommande pour afficher l'horloge sur le petit moniteur de la façade ou sur l'écran TFT si celui-ci est sorti.

8. Pour sélectionner la fonction EQ (égaliseur prédéfini)

Appuyez successivement sur la touche EQ de la télécommande pour sélectionner parmi les options suivantes : POP, ROCK, CLAS (classique) OFF. Ceci vous permet de modifier l'effet sonore.

9. Pour activer/désactiver la fonction LOUD (INTENSITE)

Appuyez sur la touche LOUD de la télécommande pour activer/désactiver le mode LOUD. L'activation de la fonction LOUD améliore immédiatement le niveau des basses quand les basses ne sont pas suffisantes.

10. Déatcher la façade et réinitialiser l'unité

Lorsque l'affichage est incorrect ou que les touches de fonctions sont bloquées, appuyez sur la touche RELEASE pour détacher la façade, tirez vers la droite puis vers la gauche pour enlever la façade et vous pourrez atteindre la touche RESET. RESET vous permet de rétablir le programme à zéro.

11. Configuration générale

Pour faire apparaître l'interface du MENU DE CONFIGURATION, appuyez sur l'icône dans le Menu principal. Dans cette interface, vous pourrez régler les fonctions suivantes:

General-Horloge-Audio-Video-Radio-Calibration

Vous pourrez accéder directement aux fonctions en tapant sur l'icone qui y correspond.

1. Mode RADIO

Appuyez sur la touche MODE afin d'accéder à l'interface MENU puis entrez en mode RADIO, le menu RADIO s'affiche à l'écran.

Dans l'interface RADIO, appuyez sur l'icône de l'écran tactile si vous souhaitez revenir au Menu principal.

Pendant la lecture de la radio, appuyez sur l'icône menu pour accéder au menu fréquence RADIO. Les icônes qui y sont affichées sont les mêmes que celles que vous retrouverez sur la télécommande ou sur la façade de l'appareil.

GENERAL SETUP

Radio interface

Dans l'interface du menu vous pourrez ajuster ou activer les fonctions suivantes : MUTE, APS, EQ, TA, AF, PTY.

2. TOUCHE BAND

En mode RADIO, appuyez sur la touche BAND de la télécommande ou sur l'écran tactile pour sélectionner la bande radio désirée parmi FM1, FM2, FM3, AM1 et AM2, et le terme définitant la bande radio apparait sur l'afficheur de la façade.

En mode RADIO

AUDIO & VIDEO SETUP interface

1) Appuyez longuement sur la touche « » ou « » de la télécommande pour rechercher automatiquement vers l'avant ou l'arrière une station de radio disponible sur la bande de fréquence en cours. 2) Appuyez brièvement sur la touche ou de la télécommande pour rechercher manuellement sur la bande de fréquence en cours vers l'avant ou l'arrière la station de votre choix.

En mode RADIO:

Quand vous appuyez longuement sur la touche APS de la façade ou de la télécommande, la radio effectue un balayage depuis la fréquence la plus basse et vérifie le niveau de la force du signal jusqu'à la fin de la recherche du Cycle 1. Les 6 stations les plus importantes sont mémorisées dans les pré-sélections de la bande définie. Elle peut stocker 3x6 stations pour la bande FM (FM1/FM2/FM3) et 2x6 stations pour la bande AM (AM1 et AM2). Quand vous appuyez brièvement sur la touche APS sur la façade ou la télécommande, la radio balaye toutes les stations mémorées pendant quelques secondes. Appuyez brièvement une nouvelle fois sur la touche APS afin de pouvoir écouter la station. Une fois le balayage des stations terminé, elle revient à la pré-sélection de la bande FM1.

NOTE : La bande FM, c'est-à-dire FM1, FM2 et FM3, est balayée en une fois et la bande AM, c'est-à-dire AM1 et AM2, est balayée en une fois.

5. Touche PRESET station [1-6]

En mode RADIO:

1) Pour mémoriser la station en cours de lecture, il convient d'appuyer longuement sur l'une des touches numériques de 1 à 6 de la télécommande ou celles situées sur la façade pour effectuer la mémorisation. 2) Pour rappeler la station mémorisée sur la bande en cours, appuyez sur l'une des touches de pré-péglage [1-6] de la télécommande

6. Touche stereo/mono

Appuyez sur la touche ST de la télécommande pour sélectionner le mode son STEREO ou MONO pour la bande FM.

7. Touche LOC

1) En mode radio, lorsque le signal de la station de radio est très faible et que la réception est mauvaise pendant le réglage, vérifie que le mot LOC apparait sur l'écran LCD. Si c'est le cas, appuyez sur cette touche LOC de la télécommande pour désactiver cette fonction, puis régler à nouveau la station de radio à distance. 2) En mode radio, lorsque le signal de la station de radio locale est trop fort et crée une interférence pendant le réglage, appuyez sur cette touche pour activer la fonction LOC et LOC s'affiche sur l'écran LCD, puis régler à nouveau la station de radio locale.

8. Touche PTY (type de programe)

Appuyez brievement sur la touche PTY de la télécommande pour sélectionner les modes suivants un à un:

PTY MUSIC group ---- PTY SPEECH group ---- OFF

Lorsque la fonction PTY est activée, appuyez sur les touches VOL+ ou VOL- de la télécommande ou tournez le bouton VOL situé sur la façade pour sélectionner l'un des programmes suivants:

Lorsque la fonction Program Type est activée, vous pourrez sélectionner un type de programme en appuyant sur l'une des touches de 1 à 6

Après avoir sélectionné un programme PTY, SEEK PTY s'affichera et commencera la recherche d'un des programmes choisis. Dans le cas où la recherche échoue, PTY NONE s'affichera et reviendra à la précédente station pré-sélectionnée.

9. TOUCHE Af[frequences alternatives]

Lorsque vous appuyez brièvement sur la touche AF de la télécommande, vous commutez en mode Fréquences alternatives. AF s'affiche à l'écran, en appuyant successivement vous pouvez accéder :

AF OFF: Mode AF est désactivé.

AF ON: Mode AF activé et vous réceptionnez Info RDS.

Segment clignotant : vous commutez en Mode AF et les informations RDS ne sont pas encore reçues.

Quand vous êtes en mode Fréquences alternatives est activé, la radio vérifie la force du signal AF en permanence. L'intervalle de vérification de chaque Autres Fréquences dépend de la force du signal de la station en cours, cela varie de quelques minutes pour une station forte à quelques secondes pour une station faible. Chaque fois qu'une nouvelle AF est plus forte que la station en cours, l'unité bascule sur cette fréquence pour un lapse de temps très court, et la NOUVELLE FREQUENCY apparait pendant 1 à 2 secondes. Cela est quasiment inaudible dans le cas d'un programme normal. (Quand AF clignote sur l'écran LCD, l'unité recherche la station RDS la plus forte. Si AF et TP clignotent sur l'écran LCD, elle ne peut que rechercher la station de la circulation routière).

En mode FM, quand AF est activé, les fonctions SEEK, (SCAN), AUTO-MEMORY ne peuvent recevoir et enregistrer que le programme RDS.

10. Bouton TA [circulation routiere]

Appuyez brièvement sur la touche TA pour activer le mode de recherche TA.

Lorsque la circulation routière est transmise :

1) Si l'unité est en mode de lecture disque, elle bascule temporairement en mode radio. 2) L'appareil bascule temporairement sur une station qui diffuse les informations routières sur la circulation en mode radio et TA, TP s'affichent sur l'écran LCD. * Les informations en cours sur le traffic s'annulent en appuyant brièvement sur la touche TA * Lorsque TA est activé, les fonctions SEEK, (SCAN), AUTO MEMORY ne peuvent être reçues ou sauvegardées que lorsque le code d'identification du programme traffic a été reçu.

4.1 Insérez et placez un disque ou un support multimédia (USB ou carte mémoire)

Pour permettre en lecture un fichier contenu dans une clé USB, insérez voir clé USB dans le port compatible USB et la mise en lecture se fait automatiquement. Pour retirer la clé USB, appuyez sur la touche STOP deux fois puis retirez la clé USB.

Pour mettre en lecture un disque, insérez le disque avec face imprimée vers le haut et la mise en lecture se fait automatiquement. Pour retirer un disque vous devez appuyez sur la touche EJECT.

Pour mettre en lecture un fichier contenu dans une carte mémoire, appuyez sur la touche REL pour détacher la façade et l'enlever, insérez une carte mémoire SD/MMC dans le lecteur carte mémoire. Les fichiers contenus dans la carte s'affichent et le 1er fichier est mis en lecture automatiquement. Pour retirer la carte mémoire, appuyez d'abord sur la touche STOP deux fois puis d'une petite pression appuyez sur la carte et vous pourrez ensuite la prisonner.

Remarques

L'icône représente les fichiers AUDIO. L'icône représente les fichiers VIDEO. L'icône représente les fichiers IMAGE.

Appuyez sur l'icône pour revenir au menu principal. Appuyez sur l'icône pour revenir au menu précédent.

USB/CARD INTERFACE

: Appuyez sur cette icône pour marquer une pause. : Appuyez sur cette icône pour arrêter la lecture. : Ces touches vous permettent d'effectuer une avance rapide ou un retour rapide de différentes vitesses (excepté en mode IMAGE). : Ces touches vous permettent de sélectionner un fichier ou piste précédent ou suivant. : Appuyez sur cette icône pour augmenter ou baisser le volume. : Appuyez sur cette icône pour faire défiler les pages vers l'avant et vers l'arrière.

: Appuyez sur cette icône pour activer la fonction INTRO (Excepté en mode IMAGE)

Root interface for MUSIC

Pendant la lecture VCD, appuyez sur cette icône pour sélectionner ST/MONO. A la même fonction que sur la touche MENU de la télécommande et que sur la façade. A la même fonction que sur la touche TITLE (TITRE) de la télécommande. A la même fonction que sur la touche REPEAT (REPETITION) de la télécommande. A la même fonction que sur la touche SUBTITLE (SOUS-TITRE) de la télécommande. Sélectionnez une piste de 1 à 9 puis appuyez sur OK pour le mettre en lecture.

Keyboard interface-2 Keyboard interface-3

Pendant la lecture, appuyez sur la touche ZOOM

Puis utilisez ces touches comme flèches directionnelles. Ces touches ont les mêmes fonctions que les touches directionnelles de la télécommande. (Excepté en mode MUSIC & en mode IMAGE) Pendant la lecture, appuyez sur l'une de ces flèches pour changer d'angle de lecture. (Disponible uniquement en mode IMAGE).

A la même fonction que sur la touche ZOOM de la télécommande

À la même fonction (lecture aléatoire) que sur la touche RANDOM de la télécommande. : Pendant la lecture d'un DVD, touchez sur cette icône pour changer d'angle de lecture.

Pendant la lecture d'un disque DVD/VCD/MP3/WMA, appuyez sur la touche PAUSE de la télécommande pour mettre la lecture sur pause, appuyez sur la touche PLAY pour reprendre une lecture normale.

4.3 Arrêter la lecture

Pendant la lecture d'un disque DVD/VCD/MP3/WMA/CD, appuyez sur la touche STOP une fois pour interrompre la lecture, puis appuyez sur la touche PLAY pour reprendre la lecture là où vous vous êtes arrêté ; appuyez deux fois sur la touche STOP pour arrêter complètement la lecture, puis appuyez sur la touche PLAY pour démarrer la lecture depuis le début du premier chapitre/piste.

4.4 Sélectionner un chapitre, une piste avec les touches /

Appuyez sur les touches / de la télécommande ou situées sur la façade pendant la lecture pour sélectionner le chapitre/piste suivant ou précédent.

Note: Appuyez plusieurs fois sur les touches / pour avancer de plusieurs chapitres/pistes en avant ou en arrêté.

4.5 Sélectionner un chapitre/piste avec le pavé numérique

Pendant la lecture d'un disque DVD/VCD (PBC OFF) MP3/WMA/CD, appuyez sur l'une des touches de 1 à 9 et la touche 0/10 pour sélectionner et dire directement du 1er au 10ème chapitre/piste (la touche 0/10 est utilisée comme la touche 10).

Si vous pouvez lire le chapitre ou piste dont le numéro de série est supérieur à 10, utilisez la touche 10 + / PTY et une des touches 1 à 9 ou 0/10.

Exemple n°1 : pour lire la 13ème piste/chapitre, appuyez d'abord une fois sur la touche 10+/PTY, puis appuyez sur la touche 3.

Exemple n°2 : pour dire le 34ème chapitre/piste, appuyez d'abord 3 fois sur la touche 10+, puis appuyez sur la touche 4. (La touche 0/10 est utilisée comme la touche 0)

Note: Une pression longue sur la touche +10 ou -10 permet de sauter les 10 chapitres/pistes suivants ou précédents (uniquement MP3/WMA)

Pendant la lecture d'un disque DVD.

1. Appuyez sur la touche TITLE (TITRE) sur la télécommande pour afficher la liste des titres.
2. Appuyez sur les flèches directives ▲ ▲ pour sélectionner le titre de votre choix, puis appuyez sur la touche OK ou la touche PLAY pour ouvrir le menu principal du titre sélectionné.
3. Appuyez sur les flèches directives pour sélectionner le chapitre de votre choix, appuyez enfin sur la touche OK ou PLAY pour sélectionner le chapitre sélectionné.

Pendant la lecture, une pression sur la touche MENU peut directement afficher le menu principal du titre en cours de lecture.

En mode VCD

4 Lorsque vous activez la fonction PBC, la lecture commencera jusqu'à ce que l'écran affiche le menu PBC si cette fonction est incluse dans le disque VCD. 5 Appuyez sur le pavé numérique pour sélectionner le morceau que vous souhaitez mettre en lecture.

En mode mp3/wma

1. Le menu principal apparait sur le moniteur sans interruption (et la touche TITLE et MENU ne sont pas disponibles).
2. Appuyez sur les flèches directrices pour sélectionner le DOSSIER de votre choix, puis appuyez sur la touche OK ou PLAY pour ouvrir le DOSSIER. Utilisez les flèches directrices pour sélectionner le fichier désiré. Enfin appuyez sur la touche OK pour lire le fichier sélectionné.

En mode CD, les touches TITLE, PBC, MENU sont désactivées.

4.7 Lecture accélérée

Pendant la lecture normale, appuyez longuement sur la touche / sans interruption pour effectuer une avance rapide ou un retour rapide à la vitesse suivante: x2, x4, x8, x20, normal.

Pendant la lecture accélérée, appuyez sur la touche PLAY pour reprendre une lecture normale.

4.8 Lecture au ralenti

Pendant la lecture normale, appuyez sur la touche SLOW_FWD pour exécuter la fonction de « lecture au ralenti ».

À chaque pression consécutive de la touche SLOW_FWD, la vitesse de la lecture décroît. Les niveaux de vitesse du ralenti sont les suivants: x1/2, x1/3, x1/4, x1/5, x1/6, x1/7, normal.

Appuyez sur la touche PLAY pour reprendre la lecture normale. Cette fonction n'est disponible qu'en MODE DVD.

4.9 Lecture d'une image arrêtée

Si l'appareil contient un disque DVD/MP4/VCD, appuyez sur la touche STEP consécutivement, l'image est arrêtée et la lecture procédera par image par image. Appuyez sur la touche PLAY pour reprendre la lecture normale.

4.10.1 Repetition un/tout

1. En mode lecture d'un disque DVD: appuyez sur la touche RPT pour sélectionner la fonction REPETITION comme suit: CHAPITRE / TITRE / TOUT / OFF.
2. En mode lecture VCD (PBC OFF) / CD.

Appuyez sur la touche RPT pour sélectionner la fonction REPETITION comme suit: UN/TOUT/OFF En mode PCB ON pendant la lecture d'un disque VCD, la fonction REPEAT n'est pas disponible.

1. Pendant la lecture d'un disque MP3/WMA : appuyez sur la touche RPT pour sélectionner RPT 1, RPT DIR, RPT ALL ou OFF.

4.10.2 Répétition d'un segment spécifique

Appuyez sur la touche A-B si vous souhaitez répéter un segment spécifique sur un disque que vous définissez:

1. Appuyez sur la touche A-B au point (A) représenté le point de départ du segment. Appuyez une nouvelle fois sur la touche A-B, le point (B) représenté la fin du segment. L'unité lira en boucle le segment prédéfini par le point A-B.
2. Pour annuler la fonction REPETITION A-B et reprendre une lecture normale, appuyez une troisième fois sur la touche A-B.

Pendant la lecture d’un disque VCD/MP3/WMA/CD, les points A et B doivent se situer sur une même piste. Pendant la lecture d’un disque DVD, les points A et B peuvent être choisis dans différents chapitres.

4.11 Lecture en mode SCAN

1. Pendant la lecture du disque CD/VCD (PBC OFF), appuyez sur la touche INT (INTRO) pour écouter les 15 premières secondes de chaque piste sur le disque. Appuyez encore sur la touche INT pour reprendre la lecture normale.
2. Pendant la lecture du disque DVD/MP3/WMA, la touche INT n'est pas disponible.

4.12 Lecture à partir d'un chapitre/piste spécifique ou d'un point spécifique

1. Pendant la lecture du disque DVD, appuyez sur la touche SEARCH pour afficher une interface et surligner l'élément titre, puis utilisez le pavé numérique pour saisir le numéro de série du titre, utilisez les flèches directionnelles pour surligner l'élément chapitre, puis utilisez le pavé numérique pour saisir le numéro de série du chapitre ; vous pouvez toujours utiliser les touches fléchées pour surligner l'élément temps, puis utiliser le pavé numérique pour saisir l'heure désirée pour démarrer la lecture ; appuyez enfin sur la touche OK ou PLAY pour lire le chapitre sélectionné ou lire à partir de l'heure sélectionnée. 2. Pendant la lecture du disque VCD/MP3/WMA/CD, appuyez sur la touche SEARCH pour afficher une interface et surligner l'élément piste, puis utilisez le pavé numérique pour saisir le numéro de série de la piste ; vous pouvez toujours utiliser les touches fléchées pour surligner l'élément temps, puis utilisez le pavé numérique pour saisir l'heure désirée pour démarrer la lecture ; appuyez enfin sur la touche OK ou PLAY pour lire la piste sélectionnée ou lire à partir de l'heure sélectionnée.

4.13 Fonction lecture aleatoire (RANDOM)

Pendant la lecture du disque DVD/VCD (PBC OFF), /MP3/WMA/CD, appuyez sur la touche RDM pour activer ou désactiver la fonction lecture aléatoire. L'unité lira de façon aléatoire.

4.14 Fonction ANGLE

1. Pendant la lecture du disque VCD/MP3/WMA/CD, la touche ANGLE de la télécommande n'est pas disponible.
2. Pendant la lecture du disque DVD, appuyez plusieurs fois sur la touche VIEW-ANGLE de la télécommande pour visualiser le film à partir d'un angle différent. (Cette fonction n'est disponible que pour des disques DVD complétant l'option ANGLE)

4.15 Fonction ZOOM

En mode DVD/VCD, pendant la lecture, appuyez sur la touche ZOOM sans interruption pour agrandir une certaine zone d'images sur l'écran.

Appuyez sur une des touches ▲▼▶️ pour sélectionner la zone que vous pouvez élargir.

4.16 Modifier la langue des sous-titres

Pendant la lecture du disque DVD, appuyez plusieurs fois sur la touche SUBTITLE pour sélectionner la langue des sous-titres ou désactiver les sous-titres (selon le disque utilisé.)

Pendant la lecture du disque VCD/MP3/WMA/CD, la touche est indisponible.

4.17 Modifier la langue audio

1. Pendant la lecture du disque DVD, appuyez plusieurs fois sur la touche AUDIO de la télécommande pour sélectionner le type de langue de votre choix. (Cela dépend du disque utilisé) 2- Pendant la lecture du disque VCD, appuyez plusieurs fois sur la touche AUDIO de la télécommande pour sélectionner le mode son souhaité: MONO L / MONO R/ MIX MONO et STEREO. La fonction langue audio n'est pas disponible. 3- Pendant la lecture du disque MP3/WMA/CD, la touche est indisponible

4.18 Au-delà du statut lecture

1. Pendant la lecture du disque DVD, appuyez plusieurs fois sur la touche OSD de la télécommande pour activer/désactiver le statut de lecture. Lorsqu'il est actif, les informations sur la lecture en cours apparaissent comme suit: le numero de série du titre, le numero de série du chapitre, la durée ecoulée du chapitre, la durée restante du chapitre, la durée ecoulée du titre, la durée restante du titre, etc.
2. Pendant la lecture du disque VCD/CD, appuyez plusieurs fois sur la touche OSD de la télécommande pour activer/désactiver le statut de lecture. Lorsqu'il est actif, les informations sur la lecture en cours apparaissent comme suit: le numero de série de la piste, la durée ecoulée de la piste, la durée restante de la piste, la durée ecoulée du disque, la durée restante du disque.
3. Pendant la lecture du disque MP3/WMA, appuyez plusieurs fois sur la touche OSD de la télécommande pour activer/désactiver le statut de lecture. Lorsqu'il est actif, les informations sur la lecture en cours apparaissent comme suit: le numéro de série du titre, la durée écoulée du titre, la durée restante du titre.

4.19 Programmation de la lecture

La lecture de la programmation vous permet de saisir l'ordre de lecture de certains chapitres/pistes de votre choix sur un disque DVD/VCD/MP3/WMA/CD.

1. Pendant la lecture, appuyez sur la touche PROG pour accéder à l'interface de programme comme suit:

1. Utilise les flèches directives pour déplacer le curseur à l'endroit désiré afin de saisir le numéro de séquence.
2. Utilise les flèches directives pour saisir le nombre de la série désirée du titre/chapitre/piste avec la série de votre choix.
3. Utilisez les flèches directives pour déplacer le curseur sur l'élement PLAY, et appuyez sur la touche OK pour lire les titres/chapitres/pistes programmeés dans l'ordre de programmation. En appuyant seulement sur la touche PLAY vous pouvez aussi dire les titres/chapitres/pistes programmeés dans l'ordre de programmation.
4. Pour quitter la lecture de la programmation, appuyez d'abord sur la touche STOP, puis appuyez sur la touche PLAY pour accéder à la lecture de la séquence ; ou appuyez sur la touche PROG deux fois.
5. Pour supprimer tous les numéros de séquence programme, déplacez le curseur sur élément vide, puis appuyez sur le bouton OK
6. Pour modifier la série de programmation, déplacez le curseur sur l'objet que vous pouvez modifier, saisissez le nombre de la série de votre choix.
7. Pendant la lecture d'un VCD en mode PBC ON, pendant la programmation le mode change en PBC OFF.

4.20 Lecture de photos sur CD au format JPEG

1. Le menu principal apparaît sur le LCD quand vous activez le mode IMAGE.

Dans le menu principal, les icônes situées sur la gauche concernent les fichiers MP3/WMA, les icônes situées vers le milieu concernent les fichiers JPEG et les icônes situées à droite concernent les fichiers VIDEO. Si l'un de ces 3 fichiers n'existe pas, vous ne pouvez pas déplacer le curseur sur l'une de ces icônes.

1. A l'affichage du menu principal, appuyez sur les flèches directrices pour sélectionner le Dossier, fichier ou icône du fichier de votre choix, et appuyez sur la touche OK ou PLAY pour ouvrir le DOSSIER, dire uniquement ce type de fichier.

À l'affichage du menu principal, vous pouvez également utiliser le pavé numérique pour sélectionner le numéro de série du fichier et pour le mettre en lecture.

Quand vous sélectionnez une icône du type fichier JPEG, appuyez sur la touche ▲ ou ▷ pour sélectionner le premier fichier JPEG, puis appuyez sur la touche ▼ pour sélectionner le fichier JPEG de votre choix, enfin appuyez sur la touche OK ou PLAY/PAUSE pour afficher l'image JPEG en plein écran à partir de l'image JPEG sélectionnée.

1. Pendant la lecture JPEG, appuyez sur l'une des touches pour modifier l'angle de vue de l'image en cours comme suit:

▶: 90 deg cw; ▲: 90 deg ccw; ▲: UP.... DOWN: ▼ LEFT: ↓... ▶: RIGHT

Pendant la lecture JPEG, appuyez longuement sur la touche PROG pour modifier le mode de rafraîchissement de l'image.

Pendant la lecture JPEG, appuyez sur la touche STOP pour arrêter la lecture et revenir au menu principal.

• Pendant la lecture JPEG, les touches suivantes sont indisponibles: SLOW-FWD, SUBTITLE, TITLE, ANGLE, AUDIO, RDM, INT et A-B.
• En mode JPEG, les autres commandes sont identiques à celles du mode MP3/WMA

4.21 Mettre en lecture les fichiers MP4

1. Le menu principal s'affiche sur le LCD au démarrage du mode MP4, puis le système lit automatiquement le premier fichier. Pendant la lecture, appuyez sur la touche STOP pour arrêter la lecture ou revenir au menu principal.
2. Lors de l'affichage du menu principal, appuyez sur les flèches directrices pour sélectionner le DOSSIER ou fichier de votre choix, puis appuyez sur la touche OK ou PLAY pour ouvrir le DOSSIER, ou lire le fichier sélectionné.

Lors de l'affichage du menu principal, vous pouvez également utiliser le pavé numérique pour sélectionner le nombre de série du fichier et l'ouvrir le fichier.

• Les touches ANGLE/ PROG/RDM/ INT et TITLE/PBC ne sont pas disponibles.
• Les autres fonctions sont identiques qu'en mode DVD, mais la fonction RPT est la même qu'en mode MP3/WMA.

4.22 Fonction ESP et ID3

La fonction ESP existe pour tous les formats de disques.

En mode MP3/WMA, pendant la lecture, les informations concernant le nom du fichier, le nom du dossier, le titre de la chanson, l'artiste et l'album défilent sur l'écran LCD. Tant que la musique MP3 en cours de lecture contient des informations avec ID3 tag en version de format 1.0/2.0, les 3 éléments soulignés ci-dessus défileront sur l'écran LCD.

4.23 Utilisation du menu de configuration du système DVD

1. Appuyez sur la touche SETUP de la télécommande pour accéder au Menu Système DVD sur le moniteur.

2.1e Menu Système est divisé en 6 pages de paramétrage. Appuyez sur la touche ou pour sélectionner la page de paramétrage souhaitée.

1. Appuyez sur la touche ou pour sélectionner un élément de paramétrage
2. Appuyez sur la touche pour acceder à l'élement de paramétrage. Puis appuyez sur la touche ou pour sélectionner l'option de votre choix. Appuyez enfin sur la touche OK pour confirmer.
3. Appuyez sur la touche < pour revenir au niveau supérieur.
4. Appuyez encore sur la touche SETUP ou utilisez les flèches directionnelles pour survoler l'élément 'EXIT SETUP' et appuyez sur la touche OK pour quitter le Menu de configuration du Système.

Pour le Menu de configuration du Systeme DVD, il y a 6 pages de paramétrage au total. Elles se présentent comme suit :

4.23.1 Parametrage du systeme

Cet appareil est compatible avec différents systèmes TV.

Si votre TV est munie uniquement du système PAL / NTSC et que vous sélectionnez le mauvais système TV, l'écran clignotera et apparaitra sans couleur.

Dans ce cas appuyez sur la touche N/P pour commuter sur le bon système TV qui corresponde au système de couleurs de votre TV.

FORMAT TV

Cet élément de paramétrage sert à définir la taille de l'écran moniteur externe. 4:3 PS : Sélectionnez cet élément pour raccorder un moniteur avec un écran 4:3. Les images visionnées en 16:9 apparaîtront en plein écran coupées par des bandes à gauche et à droite de l'écran. 4:3 LB : Sélectionnez cet élément pour raccorder un moniteur avec un écran 4:3. Les images visionnées avec une taille 16:9 font apparaître des bandes en haut et en bas de l'écran qui se transforment en un carré noir respectivement. 16:9 : Sélectionnez cet élément pour raccorder un moniteur avec un écran large 16:9.

MOT de PASSE

Cet élément de paramétrage sert à verrouiller et à déverrouiller le niveau de classement du Contrôle Parental.

L'état par défaut est verrouillé. Le mot de passe par défaut est 0000.

Vous devez définir un nouveau mot de passe de votre choix : sélectionnez l'élément PASSWORD puis appuyez sur la touche > pour le saisir. Puis saisissez le mot de passe original 0000, et appuyez sur la touche OK pour le déverrouiller. Appuyez sur la touche > pour le saisir à nouveau, puis saisissez un nouveau mot de passe de votre choix et appuyez sur la touche OK pour le rendre effectif. Avant que d'autres personnes ne consultent le guide, vous devriez mémoriser le mot de passe et découper la partie concernant le MOT DE

PASSE dans le guide. Si vous oubliez le mot de passe, saisir le mot de passe permanent 8888.

Cet élément sert à définir un nouveau classement pour le Contrôle Parental.

1. Sélectionné l'élement MOT DE PASSER/ PASSWORD et appuyez sur la touche > pour le saisir, puis saisir le mot de passer indiqué ci-dessus et appuyez sur la touche OK pour déverrouiller le niveau de classement du Contrôle Parental.
2. Sélectionnez l'élément CLASSIFICATION et appuyez sur la touche > pour le saisir, puis utilisez les touches fléchées pour sélectionner le niveau de classification de votre choix, et appuyez sur la touche OK pour confirmer.
3. Sélectionnez encore une fois l'objet MOT DE PASSE / PASSWORD et appuyez sur la touche > pour le saisir, puis saisissez le mot de passe, puis appuyez sur la touche OK pour verrouiller le nouveau niveau de classement du Contrôle Parental.

Cet élément sert à rétablir tous les éléments de paramétrage modifiés au statut d'origine.

4.23.2 MENU LANGUE

Cet élément sert à sélectionner la langue du MENU et de toutes les interfaces de commandes qui s'affichent pendant la lecture.

Cet élément sert à sélectionner une langue audio

Cet élément sert à sélectionner une langue de sous-titrage.

Cet élément sert à sélectionner une langue du menu disque.

SORTIE AUDIO

Il n'y a que le mode ANALOGIQUE.

CLEF

Sélection de la tonalité musicale.

Lumiere

Réglage de la luminosité de la sortie vidéo.

Contraste

Réglage du contraste de la sortie vidéo.

Réglage de la teinte de la sortie vidéo.

Saturation

Réglage de la saturation de la sortie vidéo.

Nettete

Réglage de la netteté de la sortie vidéo

Cette option vous permet de régler la sortie analogique stéréo. Il y a 3 modes: LT/LR, STEREO et VSS

LT/LR: Sélectionnez cette option en cas de connexion à un décodeur Dolby Pro-Logic.

STEREO: Sélectionnez cette option pour n'utiliser que les deux haut-parleurs avant.

VSS (VICTUEL SURROUND SOUND): enCHOISIANT cette option, si vous mettez en lecture un disque formated en 5.1 canaux, la sortie audio donne un effet de son virtuel surround.

4.23.6 Reglage numerique

Sélection du mode de sortie audio

LINE OUT: Possibilité de compresser le signal audio de façon linéaire afin de réduire le niveau sonore. Sélection de cet élément conseillée la nuit.

RF REMOD (AJUSTER LE RF) : Possibilité d'augmenter le niveau sonore. Sélection de cet élément conseillée le jour.

GAMME dynamique

Cette section sur la Compression Gamme Dynamique ne s'applique qu'aux titres des DVD dotés de la technologie Dolby Digital. Ceci permet de réduire le volume général tout en conservant une définition de son audio.

FULL: tous les sons audibles, partant des effets audio à basse frequency aux effets audio à haute frquence, seront bien distinctes et se trouveront dans la tonalité de la gamme dynamique Dolby Digital.

OFF: Les signaux audio sont faibles seront amplifiés pour augmenter le niveau de volume.

DUAL MONO

Permet la sélection du mode de sortie audio Gauche ou Droite.

Cela concerne notamment le karaoke AC3. Il existe 4 modes en tout qui sont les suivants:

STEREO, MONO GAUCHE, MONO DROITE, MONO MIXTE.

* Controle parental

QUESTION: ÀpRES avoir mis un disque DVD dans le compartment, une fenêtre de dialogue apparait et demande de saisir un mot de passer à 4 chiffres. Pourquoi ?

REPONSE: Parce que le disque que vous lisez a ete creé avec l'option controle parental et le niveau de classement actuel du lecteur DVD est inférieur au lieu du disque en cours. Vous nevez saisir le mot de passer correct pour aller dans le menu des parametes du lecteur afin de parametrer un niveau de classement égal ou supérieur au lieu du disque en cours. Cela vous permet de dire le disque.

Si vous n'avez pas modifié le mot de passe, le mot de passe prédéfini en usine du lecteur DVD est vide. Vous devez le saisir une première fois puis le saisir encore pour vérification afin d'accéder au menu des paramètres du Contrôle Parental.

• Pour le paramétrage du niveau de classement du Contrôle Parental de votre lecteur DVD, veuillez vous référer au contenu y spécifique du menu des paramètres LOCK pour les détails.

Accessoires: Contrôle parental

La fonction du Contrôle Parental d'un lecteur DVD peut contrôler la lecture du niveau du film sur un disque. Peut régler le lecteur DVD (logiciel lecteur compris dans le PC) à un certain niveau de classement avec le MENU SETUP de l'écran TV. Si le niveau de classement paramétré sur le disque est supérieur à celui du lecteur DVD, celui-ci ne peut pas lire le disque. Les séquences du Contrôle Parental de certains disques diffèrent l'une de l'autre ; le niveau de classement peut être protégé par un mot de passe. Ici, si vous sélectionnez Unlock item, la fonction du Contrôle Parental sera invalide, le contenu du disque sera lu intégralement.

Le disque peut être conçu pour que le lecteur DVD puisse distinguer les différentes versions du contenu d'un même film selon les différents niveaux de classement définis par le Contrôle Parental. Selon la fonction DVD de la commutation continue décrite ci-dessus, les scènes qui ne sont pas adaptées aux enfants seront effacées ou remplacées par une autre scène automatiquement.

Tous les niveaux de classement du Contrôle Parental sont les suivants :

Déroverrouiller

1 Adapté aux enfants 2G 3 PG 4 PG 13 5 PGR 6R 7 NC17 8 Adulte

QUESTION: Ne démarre pas la lecture mais l'écran affiche REGION ERROR après l'insertion du disque dans le compartiment. Pourquoi?

REPONSE: Parce que le lecteur DVD et le disque ont un code régional respectif. Si les codes régionaux ne sont pas ensemble, le lecteur DVD ne peut pas lire le disque.

Annexe: Le Code Régional DVD:

La Motion Picture Association of America (MPAA) a divisé le monde en 6 Régions, et donné un code à chaque région, à savoir le code régional. Les codes régionaux et les pays ou zones représentés par les codes régionaux sont les suivants :

Région 1: Amérique, Canada, Îles du Pacifique Est;

Région 2: Japon, Europe de l'Ouest, Europe du Nord, Égypte, Afrique du Sud, Moyen-Orient;

Région 3: Pays d'Asie du sud-est y compris Taiwan, Hong Kong, la Corée du Sud,

La Thaïlande, l'Indonésie etc.;

Région 4: Australie, Nouvelle-Zélande, Amérique centrale, Îles du Pacifique Sud;

Région 5: Russie, Mongolie, Péninsule indienne, Asie, Europe de l'Est, Corée du

Nord, Afrique du Nord et Asie du nord-ouest, etc. ;

Les problèmes causés par les incohérences des codes régionaux entre le disque et le lecteur DVD ont entraîné la production d'un lecteur DVD doté d'une fonction déverrouillage, et certains disques DVD permettent à l'utilisateur de modifier les codes régionaux pour un nombre limité de fois. Noter cependant que les disques produits par les 8 plus grandes compagnies cinématographiques d'Amérique appliquent cette restriction. En d'autres termes, les disques de film DVD qui ne sont pas produits par les 8 plus grandes compagnies cinématographiques d'Amérique ne sont pas restreints par la règle du code régional. On les appelle les disques Free Région Code ou disques Région Globale. Les 8 plus grandes compagnies cinématographiques d'Amérique sont:

1. Warner Bros;
2. Columbia;
3. 20thCenturyFOX;
4. Paramount;
5. Universal;
6. UA (United Artists); 7. MGM (Metro-Goldwyn-Mayer);
7. Walt Disney

1. Pour entrer en mode bluetooth

Appuyez sur la touche MODE de la télécommande ou située sur la façade pour accéder à l'interface MENU MODE puis sélectionner l'icône BLUETOOTH. L'interface Bluetooth ci-dessous s'affiche :

Interface Bluetooth

Dans l'interface Bluetooth, les icônes suivantes s'affichent comme suit:

Appuyez sur cette icône pour passer du système audio de l'autoradio à celui du téléphone.

Appuyez sur cette icône pour afficher l'interface des appels comme ci-dessous :

Vous pourrez consulter les appels reçus, les appels passés et les appels manqués.

NOTE interface

V-dial

Si votre téléphone mobile a la fonction numérotation vocale, appuyez sur cette icône pour passer

en mode NUMEROTATION VOCALE de votre téléphone : utilisez votre voix pour passer un appel. Dites clairement à voix haute le nom de la personne que vous souhaitez appeler ; le nom et le numéro doivent être préalablement enregistrés sur votre téléphone. L'appareil bluetooth l'appliquera automatique.

Il se peut que la fonction NUMEROTATION VOCALE échoue si la prononciation n'est pas suffisamment claire. Ceci n'est pas une défaillance technique de l'appareil.

Si votre téléphone a cette fonction, appuyez sur l'icône BOOK pour afficher la liste de livres

contenus dans votre téléphone. Une fois que vous aurez sélectionné le livre, votre appareil le mettra en lecture.

BOOK interface

MUSIC : Une fois le jumelage effectué, la musique contenue dans votre téléphone peut être mise en lecture et contrôlée par l'autoradio en appuyant sur les icônes / et dans l'interface MUSIC comme affiché ci-dessous :

MUSIC interface

Les autres icônes sont identiques aux touches situées sur la façade de l'autoradio et ceux de la télécommande.

2. Couplage et connexion

1) Activez la fonction BLUETOOTH de votre téléphone mobile. 2) Entrez en mode recherche d'appareils Bluetooth. Une fois la recherche effectuee, votre téléphone mobile affichera les appareils Bluetooth trouvés. Sélectionnez votre autoradio qui apparaitra sous le nom TOKAI. Une fenêtre s'affiche vous demandant d'entrer un mot de passer. Entrez le mot de passer suivant : 0000 L'appareil vous indiquera OK. 3) Pour certains téléphones portables, la connexion avec votre AUTORADIO BLUETOOTH se fera automatiquement une fois le couplage réussi. Pour d'autres téléphones portables, vous devez selectionner l'appareil bluetooth et valider par la touche de CONNXION. Lorsque le couplage est réussi vous verrez apparaitre sur l'écran « LINK OK » (qui signifie LIAISON OK)

• Toutefois, si le couplage échou « NO LINK » reste afficher sur l'écran, appuyez longuement sur la touche PAIR de votre télécommande pour entraire en mode couplage. L'écran LCD affichera PAIR START (début couplage), puis la procédure de couplage et de connexion avec votre telephone mobile recommencerca.
• Utilisez votre téléphone mobile pour vous connecter ou vous déconnecter. Dans le statut de connexion, trouver l'appareil Bluetooth couplé et connecté, puis appuyez sur le bouton de déconnexion pour pour faire la connexion.
• En statut connecté: les fichiers audio contenus dans votre téléphone mobile sont transférés sur votre AUTORADIO BLUETOOTH.
• Passer un appel 5.1 Vous pouvez composer un numéro téléphone directement sur l'écran en utilisant le clavier numérique :

5.2 Vous pouvez composer un numéro directement de la télécommande en suivant les instructions ci-dessous :

1) Entrez le numéro de téléphone avec les touches numériques de 0-9 * Appuyez brièvement sur la touche CLEAR pour annuler une saisie erronée.

Appuyez brièvement sur la touche TEL pour passer l'appel.

5.3 Pour recomposer le dernier numéro appelé : appuyez brièvement sur la touche REDIAL button ou appuyez l'icone. 6. Prendre, rejeter ou terminer un appel. 6.1 Lorsque le téléphone sonne, appuyez brièvement sur la touche TEL / pour prendre l'appel. 6.2 Lorsque le téléphone sonne, appuyez brièvement sur la touche HANGUP/ pour rejeter l'appel. 6.3 Lorsque vous parlez au téléphone, appuyez brièvement sur la touche HANGUP pour finir un appel.

Remarque : lorsqu'il y a un appel entrant, le numéro d'appel s'affiche sur l'écran.

1. Transférer les fichiers AUDIO de votre téléphone mobile à votre AUTORADIO BLUETOOTH

Une fois votre téléphone mobile et votre autoradio bluetooth appariés, si votre téléphone mobile peut mettre en lecture des fichiers audio et vidéo et a la fonction A2DP (Advanced Audio Distribution Profile), il peut ainsi diffuser les données audio et vidéo de votre téléphone portable sur toute autoradio (pour certains portables, vous devez préalablement vous reconnecter à l'autoradio).

En mode A2DP, si votre téléphone portable est compatible AVRCP (The Audio/Video Remote Control Profile), les fonctions >>|, |<<, PLAY/PAUSE, EJECT, MUTE (SOURDINE), EQUALIZER, LOUD, +, - et SELECTION ont les mêmes fonctionnalités qu'en mode MEDIA (Les touches retour rapide et avance rapide ne sont pas disponibles).

5- DEPANNAGE

Veuillez lire attentivement le guide de l'utilisateur avant d'utiliser le lecteur DVD. Si vous rencontrez des problèmes d'utilisation, essayez de les résoudre en suivant les suggestions ci-dessous. Si vous ne pouvez pas éliminer le problème avec toutes ces propositions, veuillez contacter la société ou le centre de service technique autorisé par nous. Pour toute sécurité, veuillez ne pas ouvrir le couvercle et réparer le lecteur vous-même car dans ce cas cela peut causer un choc électrique.

PAS d'image, de son et d'indication

• Vérifier que l'interrupteur est sur on.
• Vérifier que la prise murale est ok.
• Vérifier que le cordon électrique n'est pas endommagé et que les fusibles sont ok.
• Vérifier que la prise de courant est correctement connectée sur la fiche.

PAS de son mais des IMAGES

• Vérifier que la sortie audio du lecteur est correctement connectée à l'entrée audio TV.
• Vérifier que la connectique audio n'est pas endommagée.
• Vérifier que vous n'avez pas baissé le volume.
• Vérifier que vous avez effectué les bons réglages AUDIO du lecteur.
• Vérifier que l'audio n'est pas en mode muet.

• Vérifier que la sortie vidéo du lecteur est correctement connectée à l'entrée vidéo TV.
• Vérifier que vous avez réglé votre TV sur le canal d'entrée AV relié à votre lecteur.
• Vérifier que la connectique vidéo n'est pas endommagée.
• Vérifier que vous avez effectué les paramètres corrects VIDEO du lecteur.

IMAGE NOIR Et BLANC ou roulement d'ecran

• Vérifier que vous avez effectué les paramètres corrects du SYSTEME TV (ex. PAL, NTSC).

Defaults de l'image et du son

• Vérifier que le paramètre AUDIO est correct.
• Vérifier que le disque n'est pas rayé ou tâché.
• Vérifier que la connectique AV et le terminal de sortie ne sont pas tachés.
• Vérifier qu'il n'y a pas de condensation à l'intérieur de l'objet. Dans ce cas, laisser le lecteur pendant 1 heure. Puis réessayer.
• Vérifier que l'angle d'installation est inférieur à 30.

N'affiche PAS de DISQUE ou DISQUE endommage

• Vérifier que vous avez mis un disque dans le tiroir.
• Vérifier que le disque n'est pas mis à l'envers.
• Vérifier que le disque n'est pas tordu.
• Vérifier que le disque n'est pas tâché ou rayé.
• Vérifier que le format du disque est compatible avec le lecteur.
• Vérifier que la température à l'intérieur de la voiture n'est pas trop élevée. Dans ce cas, laisser rafraîchir jusqu'à ce que la température ambiante revienne à la normale.
• Mettre un autre disque dans le compartiment de disque.

Telecommande NE fonctionne PAS

• Vérifier les piles de la télécommande et s'assurer qu'elles sont puissantes et ont une bonne conductivité.
• Diriger la télécommande vers le capteur infrarouge du lecteur.
• Vérifier qu'il n'y a pas d'obstacle entre la télécommande et le capteur infrarouge.

Certaines touches de commande NE fonctionnent PAS

• Couper l'alimentation puis rallumer.
• Réinitialiser l'appareil sur zéro, puis rallumer.
• Retirer la façade de l'appareil, le réinstaller et rallumer.

La RADIO NE fonctionne PAS

• Vérifier que le câble de l'antenne est fermement connecté ou rechercher manuellement une station.

Caractéristiques générales

Alimentation électrique : DC 12V

Sortie de puissance maximale. 4× 45W (mesure à DC14.4 V)

Dimensions. 178 x 50x160mm

1. Caractéristiques platine DVD

Format: DVD/VCD/JPEG/MP4/MP3/WMA/CD

Système vidéo... NTSC

Système audio. 24 bit/96KHz

Système de chargement... Chargement automatique

Angle de montage : 0 à ±30

Caractéristiques vidéo

Type vidéo. 16:9 et 4:3

Niveau de sortie vidéo. Composite: 1.0± 0.2Vp-p

Impédance de charge: 75 ohms

Résolution horizontale. 500

Caracteristiques audio

Sortie audio (audio analogique). 2.0+0-1.0 Vrms

Réponse en fréquence 20Hz ~ 20KHz (à 1KHz 0 dB)

Rapport signal sur bruit (Audio) : 90dB (à 1KHz 0 dB)

Séparation. 50dB

Caracteristiques radios

Section FM

Gamme de fréquence. 87.5MHz - 108.0MHz

Sensibilité utilisable. 3 µV

Fréquence I. F 10.7MHz

Section AM

Manuel d'instructions

Télécommande avec pile

Carte d'advertisement

Pièces de montage :

Bande métallique

Clés d'extraction

Rondelle plate

Rondelle élastique

Boulon

Ecrou
