Retrouvez gratuitement la notice de l'appareil KIDV3242 LIEBHERR au format PDF.
| Type de produit | Réfrigérateur combiné |
| Capacité totale | 324 litres |
| Type de froid | Froid statique |
| Dimensions approximatives | Hauteur : 177 cm, Largeur : 55 cm, Profondeur : 54 cm |
| Poids | 60 kg |
| Classe énergétique | A++ |
| Niveau sonore | 39 dB |
| Alimentation électrique | 220-240 V |
| Consommation énergétique annuelle | 250 kWh |
| Fonctions principales | Réfrigération, congélation, zone fraîche |
| Entretien et nettoyage | Nettoyage régulier des surfaces intérieures et extérieures, dégivrage si nécessaire |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées, réparabilité modérée |
| Sécurité | Verrouillage de sécurité, conformité aux normes de sécurité électrique |
| Compatibilités | Compatible avec les accessoires Liebherr |
1 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Le réfrigérateur LIEBHERR KIDV3242 est équipé d'un compartiment congélateur d'une capacité d'environ 60 litres. Cette capacité permet de stocker une quantité raisonnable d'aliments surgelés, adaptée aux besoins d'un foyer de taille moyenne.
Téléchargez la notice de votre Réfrigérateur au format PDF gratuitement ! Retrouvez votre notice KIDV3242 - LIEBHERR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KIDV3242 de la marque LIEBHERR.
Avant la mise en service de l'appareil, lire attentivement les conseils et consignes de sécurité figurant dans le présent mode d'emploi.
7080 531
KED/KID 299
Veuillez lire attentivement toutes les informations et consignes figurant dans la présente notice. Elles vous fourniront des instructions très précises en ce qui concerne la sécurité, la mise en place et l'usage de l'appareil. Nous vous prions de conserver soigneusement ce Mode d'emploi et, le cas échéant, de le remettre au nouvel acquéreur de l'appareil si le dernier est cédé à une tiers personne. Cette notice décrit tous les équipements et toutes les commandes disponibles sur ce type d'appareil. Veuillez considérer uniquement les passages relatifs à votre modèle.

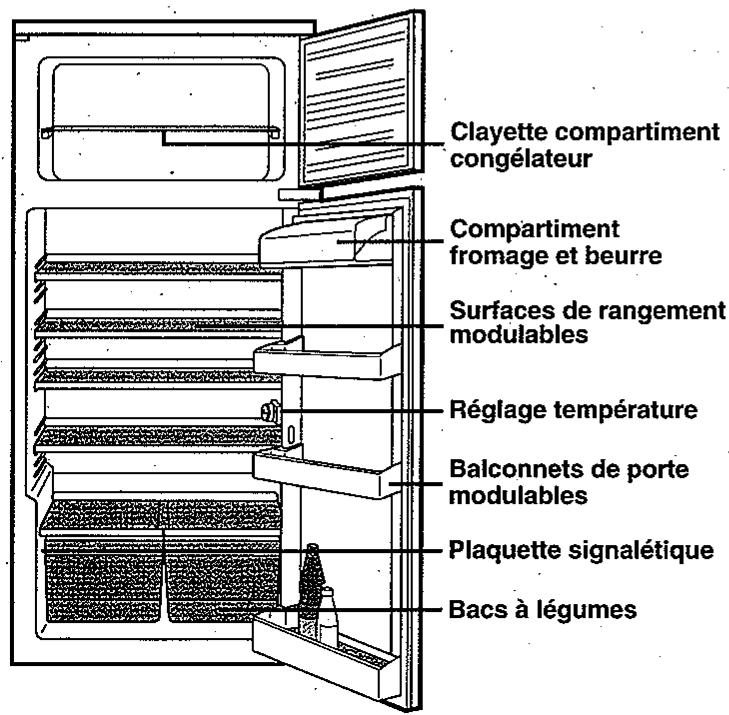

Raccordement électrique 27 Recommandations pour l'économie d'énergie 27 Mise en marche et arrêt 27 Réglage de la température 27 Éclairage intérieur 27 Intérieur modulable 27 Réfrigération 28 Congélation, conservation 28 Préparation de glaçons 28 Conseils pour la congélation et la conservation 29 Dégivrage, nettoyage 29 Pannes éventuelles, arrêt 30
Instructions de montage pour appareils à intégrer avec cadres d'habillage
Inversion du sens d'ouverture de la porte 30 Montage des panneaux décor 31 Encastrement dans l'élément de cuisine 31 Fixation dans l'élément de cuisine 31
Instructions de montage pour appareils à intégrer Inversion du sens d'ouverture de la porte 32 Conditions d'encastrement 32 Encastrement dans l'élément de cuisine 33 Fixation dans l'élément de cuisine 33
L'appareil est conçu pour fonctionner à certaines températures ambiantes, suivant sa classe climatique. Celles-ci ne doivent pas être dépassées. La classe climatique de votre appareil est indiquée sur la plaquette signalétique :
| Classe climatique | Température ambiente |
| SN | + 10° jusqu'à + 32 °C |
| N | + 16° jusqu'à + 32 °C |
| ST | + 18° jusqu'à + 38 °C |
| T | + 18° jusqu'à + 43 °C |
Les matériaux d'emballage, de protection de l'appareil et des pièces isolées sont fabriqués à partir de matières recyclables.
Votre ancien appareil contient encore des matériaux de valeur. Ne le jetez pas avec les ordures ménagères ou dans une décharge. - Vérifier que votre ancien appareil n'est plus utilisable. Pour cela, le débrancher et couper le câble d'alimentation électrique.
Si votre ancien appareil est équipé d'une fermeture à ressort ou à verrou, nous vous demandons, par prudence, de détruire ce système pour éviter que les enfants, en jouant, puissent rester enfermés à l'intérieur de l'appareil, ce qui mettrait leur vie en danger (risque d'étouffement).
Veillez à ce que votre ancien appareil soit enlevé ou apportez-le dans une déchetterie appropriée, en veillant à ne pas déterminer le circuit frigorifique et l'évaporateur situés au dos de l'appareil. Vous éviteriez ainsi que le réfrigérant contenu dans le circuit frigorifique ne soit accidentellement libéré dans l'atmosphère, pour assurer une meilleure protection de l'environnement.
Assurez-vous que le courant (courant alternatif) et la tension correspondent bien aux indications de la plaquette signalétique de l'appareil (située à l'intérieur du réfrigerateur à gauche des bacs à légumes). Le fusible de protection doit être au moins de 10 A.
Avant la première mise en service, pour rétablir le circuit frigorifique après les maniements du transport, faire reposer l'appareil 1/2 heure à 1 heure environ avant de le brancher à une prise de courant conforme avec mise à la terre.
S'assurer également que la prise de courant n'est pas située derrière l'appareil et qu'elle est facilement accessible.
Il est recommandé de nettoyer l'intérieur de l'appareil avant la mise en service (voir chapitre "Nettoyage" pour de plus amples détails). - Régler le thermostat T, qui se trouve sur la position "0", sur le "1", en tournant le bouton de réglage vers la droite. L'appareil est en service. Lorsque le thermostat se trouve sur la position "0", l'appareil est à l'arrêt (fig. A/B).
En actionnant le bouton T du thermostat, vous pouvez ajuster la température intérieure.
Position "1" = froid minimum, température la plus élevée Position "7" = froid maximum, température la plus basse Si vous conservez des aliments surgelés dans la partie congélateur, nous recommandons un réglage entre les positions "4" et "7". La température du compartiment sera alors de -18°C ou plus basse. La température à l'intérieur de votre appareil est tributaire de la température ambiant du lieu où est installé l'appareil, de la fréquence d'ouverture de la porte et du chargement de votre appareil. Par la suite, réajustez si nécessaire le réglage de la température.

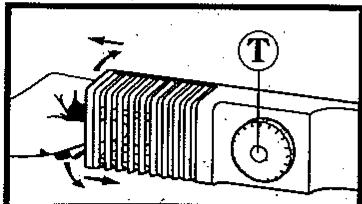

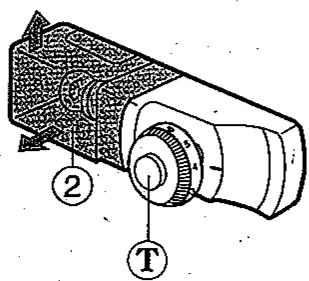

Caractéristiques de l'ampoule: 15 W (n'utiliser en aucun cas une ampoule de plus de 15 W). Respecter la tension indiquée sur la plaquette signalétique de votre appareil. Douille: E 14.
Remplacement de l'ampoule :
Débrancher la prise de l'appareil ou retirer le fusible.
Version décrite en fig. A
Dévisser l'ampoule en introduisant la main derrière le cache.
Dévisser l'ampoule et la replacer.
Version décrite en fig. B
Soulever le cache dans la direction des flèches et le retirer.
Changer l'ampoule et remettre le cache en place.
fig. A fig. B

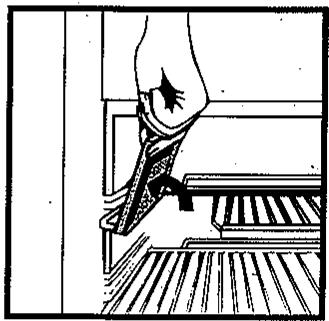

Les surfaces de rangement peuvent être déplacées suivant la place nécessaire. Pour retirer une clayette, tirer jusqu'à mi-distance, puis la basculer vers le haut ou vers le bas pour la sortir, voir fig. C. Quand vous la remettez en place, veiller à ce que les butées situées à l'arrière soient orientées vers le haut, afin d'éviter que les denrées se collent sur la paroi.

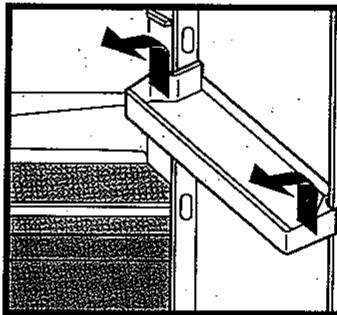

fig. D fig. D1
Sur les appareils équipés d'une clayette avec abattant plastique, vous pouvez soulever ce dernier et libérer ainsi de la place pour ranger les grandes bouteilles.
La circulation de l'air à l'intérieur de l'appareil permet d'obtenir un étagement correspondant aux températures de stockage des différentes denrées. La zone la plus froide est située au-dessus des bacs à légumes et contre la paroi arrière.
Chaque alimenté trouvera ainsi sa place dans le réfrigérateur, dont voici un exemple de rangement (fig. A).
• Beurre, fromage Oeufs Haut: petites bouteilles, conserves, tubes Bas: grandes bouteilles Produits surgelés, glaçons Pâtisseries, plats cuisinés, boissons Viandes, charcuterie, produits laitiers Fruits, légumes, salads, herbs aromatiques fraîches
fig. A
Votre appareil dispose d'un ventilateur qui assure un refroidissement rapide des denrées alimentaires et une répartition uniforme de la température.
Le commutateur V permet de choisir, selon vos besoins, le type de "climat" souhaité à l'intérieur de votre appareil.
Position 1: le ventilateur est couplé au fonctionnement du compresseur. La phase de réfrigération est donc rapide et la répartition de la température uniforme.
Position 2: le ventilateur fonctionne en permanence. Le refroidissement est encore plus rapide, la répartition de la température uniforme et le taux d'humidité de l'air élevé.
fig. B
Les produits frais doivent être congelés en profondeur le plus rapidement possible et les produits déjà congelés doivent disposer d'une "réserve de froid". Valeur nutritive, aspect et saveur des produits seront ainsi conservés dans les valeurs conditions.
Environ 24 heures avant d'introduire les produits frais : positionner le thermostat T sur 5. La température baisse, les produits déjà présents dans le compartiment acquièrent une "réserve de froid" (voir fig. D). Introduire ensuite les produits frais à congeler. Au bout de 24 heures environ, les produits frais seront congelés. Replacer le thermostat sur la position souhaitée.
La phase de congélation est terminée, l'appareil repasse en régime normal de fonctionnement.
Pour congeler une petite quantité de produits frais (jusqu'à 1 kg par jour), il n'est pas nécessaire de modifier quelque réglage que ce soit.
Lorsque vous introduisez des produits surgelés (donc déjà congélés), vous pouvez même remplir complètement la partie congélateur sans nécessité de modifier la position du thermostat.
Remplir aux 3/4 le bac à glaçons et le placer dans le congélateur. Les glaçons se détachent lorsqu'on tord légèrement le bac ou lorsqu'on le passe un court instant sous l'eau courante.
Aliments pouvant être congelés : viandes, gibier, volailles, poissons frais, légumes, fruits, produits laitiers, pain, pâtisseries, plats cuisinés.
laitue, radis, raisins, pommes et poires entières, viandes grasses. - Emballez toujours les aliments que vous congelez vous-même en portions adaptées à votre consommation courante. Pour une congélation rapide et correcte, respecter les quantités suivantes dans chaque paquet : - fruits et légumes: paquets de 1 kg maximum, - viandes: paquets de 2,5 kg maximum. Vous preserverez ainsi toutes les qualités de ces aliments. - Les légumes doivent être blanchis après avoir été lavés et répartis en portions (les plonger 2 à 3 minutes dans l'eau bouillante, puis les refroidir rapidement en les passant sous l'eau froide. En cas d'utilisation d'une cocotte-minute ou d'un four à micro-ondes, respecter les consignes du fabricant pour cette opération). - Ne pas saler ni épicer les produits frais et les légumes blanchis avant de les congeler. Les autres aliments peuvent être légèrement salés et épicés. Certaines épices perdent de leur saveur lors de la congélation. N'utiliser que des emballages ou récipients spécialement prévus pour la congélation, c'est-à-dire résistants, neutres au goût, étanches à l'air et à l'eau, afin de préserver toute la qualité des aliments. - Ne pas placer des produits frais à congeler au contact de produits déjà congelés. Veiller aussi à ce que les paquets soient secs, pour éviter qu'ils ne collent entre eux en se congelant. - Indiquer le contenu et la date sur les paquets à congeler et respecter scrupuleusement la date limite de conservation. Vous préservez ainsi toute la qualité de vos aliments. - Ne jamais placer de bouteilles ou canettes contenant une boisson gazeuse dans le congélateur, car elles pourraient exploser. Dans le cas d'une réfrigération rapide de boissons, retarder les bouteilles au bout d'une heure maximum. - Les soins apportés à la décongélation sont aussi importants que lors de la congélation. En règle générale, ne décongeler que la quantité nécessaire à votre consommation. Cuisiner ou utiliser aussi rapidement que possible les aliments venant d'être décongelés.
Des portions peu épaissées de viande et de poisson peuvent être cuisinées en cours de décongélation. Les légumes peuvent être cuits alors qu'ils sont encore congelés (temps de cuisson réduit de moitié). Lorsque la température dans le compartiment congélateur monte en cas de coupure de courant ou d'autre panne, éviter d'ouvrir la porte pour retarder la remontée de la température. Vous préservez ainsi toute la qualité et la durée de conservation des denrées.
La partie réfrigératrice de votre appareil est à dégivrage automatique. L'eau de dégivrage est recueillie dans un bac, d'où elle s'évapore ensuite grâce à la chaleur dégagée par le compresseur. Veillez également à ce que l'eau de dégivrage puisse s'écouler sans entrave par l'orifice d'écoulement (voir flèche, fig. E) situé au-dessus des bacs à légumes. Pour de plus amples détails à ce sujet, veuillez vous reporter au chapitre "Nettoyage".
fig. E
Après un certain temps de fonctionnement, une couche de givre ou de glace peut se former dans le congélateur. Si cette couche devient trop épaisse, elle augmente la consommation d'énergie. Il convient donc d'enlever le givre de temps en temps à l'aide d'un grattoir en matière plastique.
Lorsqu'il y a formation d'une couche de glace, il convient de dégivrer complètement l'appareil et de nettoyer l'intérieur de la cuve.
Le jour du dégivrage, arrêtez l'appareil - en le débranchant ou - en positionnant le thermostat sur "0". - Enveloppez les denrées congelées dans du papier journal ou des couvertures et les placer ensuite dans un endroit aussi frais que possible. Pour accélérer le dégivrage, placez dans le compartiment un récipient contenant de l'eau chaude, mais non bouillante. Laissez la porte ouverte pendant le dégivrage. Épongez l'eau restante avec un linge et nettoyez ensuite l'intérieur de l'appareil.
Pour le dégivrage, n'utiliser aucun système mécanique ou d'autres moyens artificiels que ceux qui sont recommandés par le fabricant.
Avant de procéder au nettoyage, arrêter impérativement l'appareil. Débrancher la prise de l'appareil ou retirer le fusible.
Nettoyer l'intérieur, les équipements intérieurs ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. Ne pas employer des appareils de nettoyage à la vapeur : risque de dommages matériels et de blessures ! N'utiliser en aucun cas des détergents contenant des abrasifs, de l'acide ou des solvants chimiques. Nous conseillons un nettoyant tous usages avec pH neutre. Le beurrier résiste au lave-vaisselle ; laver les tablettes en verre et autres éléments à la main - ils ne résistent pas au lave-vaisselle. - Eviter que l'eau de nettoyage ne s'infiltre dans les parties électriques. - Essuyer soigneusement tous les éléments avec un chiffon sec. - Nettoyer régulièrement les orifices d'entrée et de sortie d'air à l'aide d'un pinceau ou d'un aspirateur. L'accumulation de poussière provoque une surconsommation d'énergie. Nettoyer éventuellement l'orifice d'écoulement de l'eau de dégivrage, par exemple à l'aide d'un coton-tige ou autre (fig. E). - Ne pas déteriorer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le service après-vente.
Votre appareil est conçu et construit de sorte à assurer l'absence de pannes et une grande longévité. Si une panne venait cependant à se produire pendant le fonctionnement, veuillez alors consulter votre Service Après-Vente le plus proche. Vérifiez tout de même au préalable si la perturbation n'est pas due à une erreur de commande (dans ce cas, les frais occasionnés vous seront facturés, même pendant la garantie).
Vous pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles :
L'appareil ne fonctionne pas :
Vérifiez que l'appareil repose sur une surface plane et que toutes les pièces se trouvant au dos de l'appareil vibrent sans entrave ; le cas échéant, écarter, en les tordant légèrement, les pièces qui peuvent entrer en vibration avec l'appareil.
Sachez que les bruits dus à l'arrivée du réfrigérant dans le circuit frigorifique ne peuvent être évités.
La température n'est pas assez BASSE :
Si aucune des raisons mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remédier vous-même à la panne, veuillez alors consulter votre S. A. V. le plus proche en lui indiquant la désignation ①, l'index ② et le nombre S. A. V. ③ figurant sur la plaquette signalétique (fig. A). Vous trouverez la plaquette signalétique à l'intérieur de l'appareil, à gauche des bacs à légumes. En cas de panne, maintenez toujours la porte de votre appareil fermée. Vous retarderez ainsi l'élevation de la température et la décongélation éventuelle des produits et préserverez donc toute la qualité des aliments.
fig. A
Lorsque l'appareil doit rester longtemps sans fonctionner, débrancher la prise ou retirer/dévisser les fusibles situés en amont. Nettoyer l'appareil et laisser la porte ouverte afin d'éviter la formation d'odeurs.
L'étanchéité du circuit réfrigérant est éprouvée.
L'appareil est antiparasite conformément à EN 55014 et satisfait ainsi aux prescriptions définies par la directive CE 87/308/CEE.
Le fabricant de cet appareil s'efforce d'améliorer tous les types et modèles de sa gamme. Il se réserve donc le droit d'apporter des modifications concernant la forme, l'équipement et les caractéristiques techniques de ses appareils.
Inversion du sens d'ouverture de la porte (fig. B)
fig. B
Eviter d'encastrer l'appareil à un endroit directement exposé à une source de chaleur (rayons de soleil, cuisinière, chauffage). Mettre les éléments de cuisine d'équerre et à niveau. Caler si nécessaire. Socle et cloisons latérales du meuble doivent être perpendiculaires.

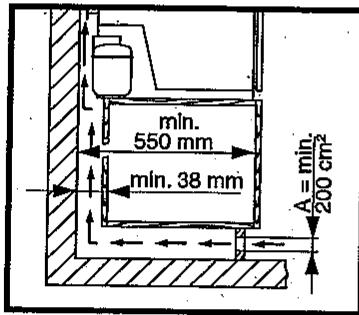

Pour la ventilation, prévoir une aération d'une profondeur minimale de 38 mm à l'arrière du meuble (voir fig. C).
Pour l'entrée d'air dans le socle et la sortie d'air au dessus de l'appareil, prévoir impératifement une bouche d'aération minimale de 200cm² (voir fig. D).
Si l'appareil est intégré dans un élément de cuisine sans aération par le socle, l'aération se fera par le bas de l'appareil. Dans ce cas, l'espace entre l'arête inférieure de la porte et le socle de l'élément de cuisine doit être d'au moins 13 mm (voir fig. E).
fig. D fig. E
Dimensions des panneaux (mm) : Hauteur Largeur Epaisseur
Partie réfrigératrice max.
Partie frigidaire 838 585 4
Partie congélateur 341 585 4
Les panneaux décors très écais doivent être chanfreinés.
comme indiqué en fig. G.
Montage (fig. H)
Dévisser la poignée. - Dévisser les cadres d'habillage ③. - Dévisser légèrement les cadres d'habillage ① et les tirer vers l'avant. • Introduire le panneau décoratif ♣ entre les cadres d'habillage et la porte. - Visser les cadres d'habillage ⑥ et la poignée. - Pousser tous les cadres d'habillage vers l'arrière et visser à fond.
Les vis restantes contenues dans le sachet vous serviront de vis de rechange si l'une d'entre elles est abimée pendant le montage.
fig. F
fig. H
• Devisser le pivot 1. - Ouvrir la porte, la basculer par le haut et la retirer en soulevant. • Retirer le cache ② et le poser sur le côté opposé. • Retirer le pivot et soulever la porte inférieure. Poser les pastilles et les pièces de couplage de la porte sur le côté opposé. Enfoncer le cache ⑤ par le côté et le retirer. - Dévisser le support ⑥ - Retirer les pastilles 4 et les poser sur le côté opposé. - Tourner le support ③ de et le visser sur le côté opposé. Poser le cache 5. • Retirer la pastille 7 et le pivot 8 et les poser sur le côté opposé. - Poser la porte inférieure sur le pivot ③ et la fermer. - Remettre le pivot ⑨ en place. Poser la porte supérieure sur le pivot et la fermer. Revisser le pivot 0.
fig. A
Eviter d'encastrer l'appareil à un endroit directement exposé à une source de chaleur (rayons de soleil, cuisinière, chauffage).
Mettre les éléments de cuisine d'équerre et à niveau. Caler si nécessaire. Socle et cloisons latérales du meuble doivent être perpendiculaires.
Pour la ventilation, prévoir une aération d'une profondeur minimale de 38 mm à l'arrière du meuble. Pour l'entrée d'air dans le socle et la sortie d'air au-dessus de l'appareil, prévoir impérativement une bouche d'aération minimale de 200 cm² (voir fig. B).

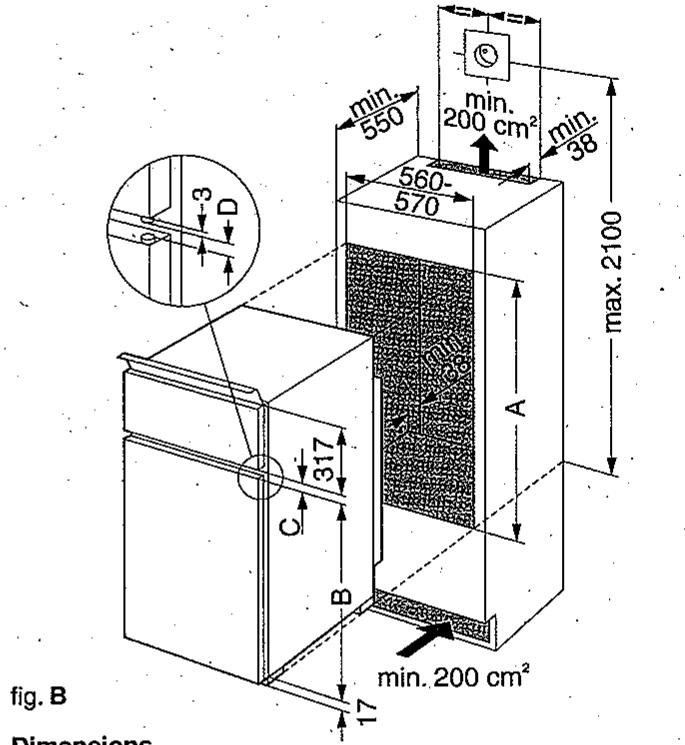

| Dimensionsd'encastrement (mm): | A | B | C | D |
| KID 22 (216 lt.) | 1221-1232 | 858 | 30 | 24 |
| KID 25 (242 lt.) | 1444-1452 | 1036 | 56 | 50 |
| KID 32 (315 lt.) | 1774-1782 | 1395 | 30 | 24 |
Avant l'encastrement dans l'élément de cuisine, visser le profilé d'encastrement à l'aide des vis 3,9 x 9,5 sur l'appareil.
N'aligner en aucun cas l'appareil en fonction de la position du profilé d'encastrement fixé en haut.
Côté poignée, laisser un espace de 4 mm entre le meuble et la carrosserie de l'appareil. - Recouper éventuellement le profilé de recouvrement ① à la hauteur de l'appareil et l'enfoncer dans la fente entre le meuble et la carrosserie de l'appareil. Pousser l'appareil contre la paroi du meuble afin de compresser le profilé de recouvrement.
Les vis restantes contenues dans le sachet vous serviront de vis de rechange si l'une d'entre elles est abimée pendant le montage.
