FR GUIDE D’UTILISATION IT GUIDA D’INSTALLAZIONE DHL7173X HOTTE DÉCORATIVE CAMPANA EXTRACTORA DECORATIVA DECORATIVE HOOD DEKOR-DUNSTABZUGSHAUBE EXAUSTOR DECORATIVO DESIGNAFZUIGKAP CAPPA DECORATIVA FR CHÈRE CLIENTE, CHER CLIENT Découvrir les produits De Dietrich, c’est éprouver des émotions uniques. L’attrait est immédiat dès le premier regard. La qualité du design s’illustre par l’esthétique intemporelle et les finitions soignées rendant chaque objet élégant et raffiné en parfaite harmonie les uns avec les autres. Vient ensuite l’irrésistible envie de toucher. Le design De Dietrich capitalise sur des matériaux robustes et prestigieux ; l’authentique est privilégié. En associant la technologie la plus évoluée aux matériaux nobles, De Dietrich s’assure la réalisation de produits de haute facture au service de l’art culinaire, une passion partagée par tous les amoureux de la cuisine. Nous vous souhaitons beaucoup de satisfaction dans l’utilisation de ce nouvel appareil. En vous remerciant de votre confiance.

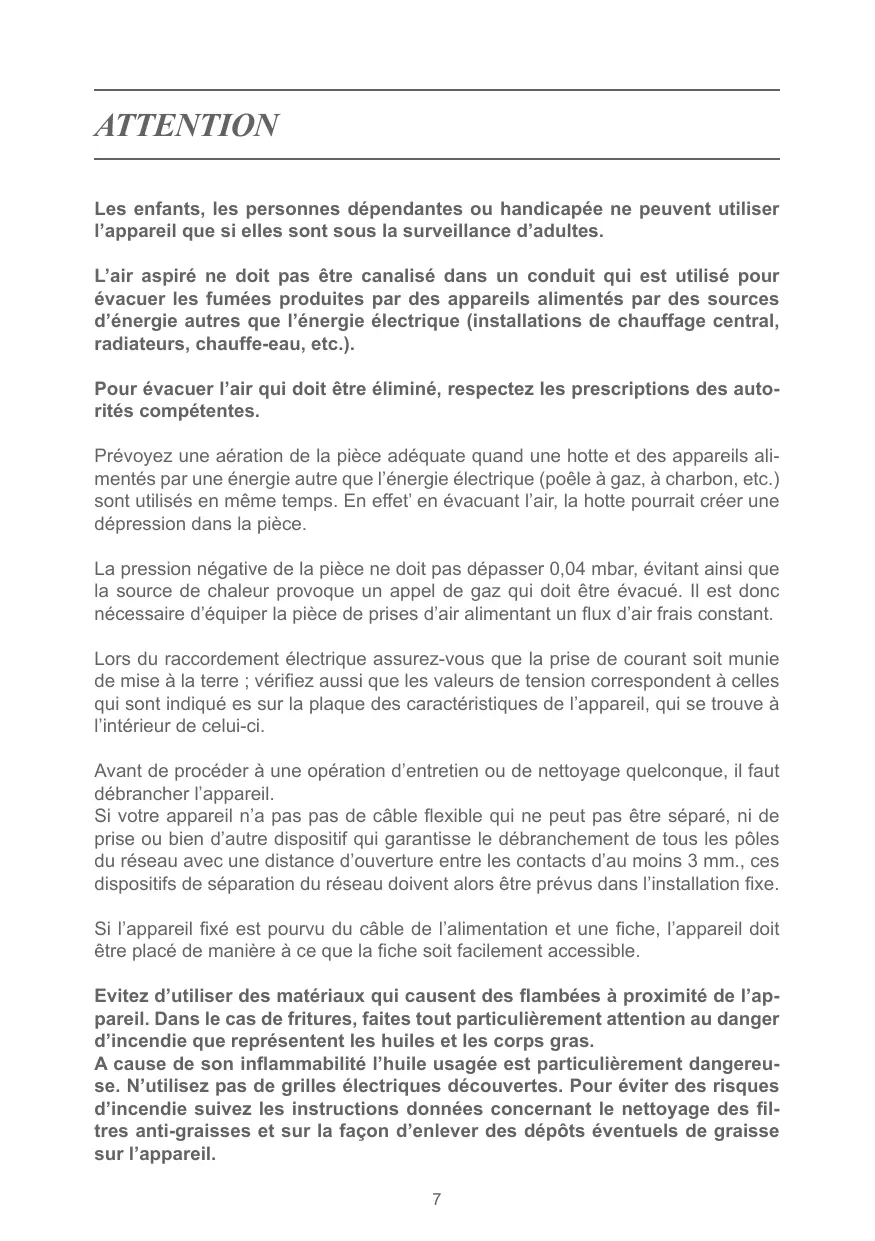

ATTENTION Les enfants, les personnes dépendantes ou handicapée ne peuvent utiliser l’appareil que si elles sont sous la surveillance d’adultes. L’air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d’énergie autres que l’énergie électrique (installations de chauffage central, radiateurs, chauffe-eau, etc.). Pour évacuer l’air qui doit être éliminé, respectez les prescriptions des autorités compétentes. Prévoyez une aération de la pièce adéquate quand une hotte et des appareils alimentés par une énergie autre que l’énergie électrique (poêle à gaz, à charbon, etc.) sont utilisés en même temps. En effet’ en évacuant l’air, la hotte pourrait créer une dépression dans la pièce. La pression négative de la pièce ne doit pas dépasser 0,04 mbar, évitant ainsi que la source de chaleur provoque un appel de gaz qui doit être évacué. Il est donc nécessaire d’équiper la pièce de prises d’air alimentant un flux d’air frais constant. Lors du raccordement électrique assurez-vous que la prise de courant soit munie de mise à la terre ; vérifiez aussi que les valeurs de tension correspondent à celles qui sont indiqué es sur la plaque des caractéristiques de l’appareil, qui se trouve à l’intérieur de celui-ci. Avant de procéder à une opération d’entretien ou de nettoyage quelconque, il faut débrancher l’appareil. Si votre appareil n’a pas pas de câble flexible qui ne peut pas être séparé, ni de prise ou bien d’autre dispositif qui garantisse le débranchement de tous les pôles du réseau avec une distance d’ouverture entre les contacts d’au moins 3 mm., ces dispositifs de séparation du réseau doivent alors être prévus dans l’installation fixe. Si l’appareil fixé est pourvu du câble de l’alimentation et une fiche, l’appareil doit être placé de manière à ce que la fiche soit facilement accessible. Evitez d’utiliser des matériaux qui causent des flambées à proximité de l’appareil. Dans le cas de fritures, faites tout particulièrement attention au danger d’incendie que représentent les huiles et les corps gras. A cause de son inflammabilité l’huile usagée est particulièrement dangereuse. N’utilisez pas de grilles électriques découvertes. Pour éviter des risques d’incendie suivez les instructions données concernant le nettoyage des filtres anti-graisses et sur la façon d’enlever des dépôts éventuels de graisse sur l’appareil. 7

• 1 MODE D’EMPLOI OUVERTURE DES PANNEAUX L’ouverture du panneau qui couvre les filtres à graisse est possible en le tirant doucement, comme indiqué figure 1. Ouvrez le panneau des deux mains et suivez le jusqu’à ouverture complète. NE QUITTEZ PAS LE PANNEAU PENDANT L’OUVERTURE. AVANT DE L’INSTALLER, POUR ÉVITER DES DOMMAGES, IL FAUT DEMONTER LE PANNEAU EN DÉVISSANT LES VIS MONTRÉES FIGURE 2. Pour un bon fonctionnement on recommande d’installer le produit à une distance de 2000 – 2100 mm du sol au maximum. Avant de poursuivre l’installation de l’appareil, vérifiez que tous les composants ne soient pas abimés. Dans ce cas, contactez le revendeur et stoppez l’installation. Utilisez un conduit pour la sortie de l’air ayant une longueur de 5 mètres au maximum. - Limitez le nombre de coudes dans la canalisation, comme chaque coude diminue la capacité d’aspiration d’un mètre (par exemple : en utilisant deux coudes de 90° dégrés, la longueur de la canalisation ne doit pas dépasser 3 mètres). - Évitez des changements de direction drastiques. - Utilisez un conduit avec diamètre de 150mm/200mm, qui doit rester constant tout le long de la canalisation. - Utilisez un conduit d’un matériau conforme à la loi. 8

• 2 INSTALLATION L’installation du produit prévoit une réduction du plafond, à réaliser généralement en plaque de plâtre.

Installez la hotte au plafond et bloquezla, en vissant les écrous fournis avec les barres filetées (Figure 12). En déplaçant le capot indiqué figure 13, on peut faciliter la fixation des conduits sur le bord court de la hotte. La structure en plaque de plâtre ne doit pas peser sur la hotte.

Il faut créer une niche qui mesure 1065mm X 665mm. L’ouverture au centre de la niche devra correspondre au centre de la plaque chauffante. Puisqu’il il faut fixer le produit au plafond (voire Fig. 4), la plaque de plâtre devra se trouver entre 290mm et 480mm du plafond. Si la réduction du plafond doit être supérieure à la distance maximum susmentionnée, il faut s’approvisionner avec des barres filetées plus longues.

VERSION RECYCLAGE Dans le cas d’une utilisation en recyclage, il faut installer les filtres à charbon, à acheter séparément comme indiqué en figure 14. La canalisation pour la sortie de l’air doit être réalisée en version recyclage, afin de rejeter les vapeurs aspirées à l’extérieur de la niche.

Tracez les trous pour installer le produit dans le plafond (Fig.3). Réalisez les trous tracés en utilisant un bout hélicoïdale (diamètre de 8mm) et puis fixez dans les trous les goujons et les barres filetées approvisionnés (Fig. 4). Le produit a été conçu avec une sortie d’air sur le bord court. Il est quand – même possible de choisir le bord préféré, de la façon suivante : Ouvrez le panneau, en suivant la notice (section « Mode d’emploi ») et déplacez les filtres à graisse. Dévissez les vis, comme indiqué en figure 5. Détachez la plaque au-dessous, comme montré en figure 6. Dévissez les vis qui fixent le moteur, comme indiqué en figure 7. Ouvrez le trou dans la partie centrale au sommet de la hotte (figure 8) ou sur le bord long (figure 9). Fixez la plaque de couvercle dans le logement ou il y avait le moteur, avec les quatre vis fournies (figure 10). Si on veut installer le moteur avec sortie de l’air en haut, il ne faut pas utiliser la plaque du moteur, que l’on peut fixer directement dans le corps de la hotte (voir figure 11). Rapprochez la hotte du plafond, en effectuant le raccord électrique et la connexion des conduits pour la sortie de l’air. 9

FONCTIONNEMENT TELECOMMANDE SÉRIE BEFREE S6/S Télécommande pour le pilotage à distance de hottes. CARACTÉRISTIQUES TECHNIQUES - Alimentation par pile alcaline : 12V mod.23A - Fréquence de travail : 433,92 Mhz - Combinaisons : 32768 - Consommation maxi : 25 mA - Température d’exercice : -20 ÷ + 55 °C - Dimensions : 120x45x15 mm DESCRIPTION DE FONCTIONNEMENT Le transmetteur est équipé de cinq touches pour la gestion du fonctionnement de la hotte. Ces touches sont les suivantes : : Interrupteur ON/OFF pour l’éclairage. : Interrupteur ON (vitesse 1) / OFF pour le moteur. : réduire la vitesse. : augmenter la vitesse. : minuterie: 10 min. La vitesse d’aspiration configurée est indiquée par la LED qui se trouve dans le canal périmétral d’aspiration. Pour chaque couleur générée par la LED il y a une vitesse déterminée, comme indiqué ci-dessous : Première vitesse BLANC Deuxième vitesse BLEU Troisième vitesse BLEU FONCÉ Quatrième vitesse ROUGE CONDITION INITIALE DE FONCTIONNEMENT La télécommande est livrée par le fabricant prête à l’emploi, elle contient déjà les codes prédéfinis par l’usine.

MODE DE FONCTIONNEMENT Configuration standard : La configuration d’usine prévoit que tous les systèmes “ hotte - télécommande ” aient le même code de transmission. 10

Si deux systèmes “ hotte – télécommande ” sont installés dans la même pièce ou à proximité des systèmes ayant le même code de transmission, ils pourraient être influencés et il faudrait changer le code d’une seule télécommande. Géneration d’un nouveau code de transmission : La télécommande est fournie par l’usine avec des codes prédéfinis. Si vous désirez générer de nouveaux codes, procéder en appuyant de manière continue pendant 2 secondes sur les touches :

au même instant s’allumeront les leds, appuyer ensuite sur les touches :

(dans les 5 secondes), 3 clignotements des leds indiqueront que l’opération a été complétée. ATTENTION ! Cette opération efface définitivement les codes préexistants. Apprentissage du nouveau code de transmission : Après avoir changé le code de transmission de la télécommande, il faut faire apprendre à la centrale de la hotte aspirante le nouveau code comme suit. Appuyer sur la touche d’extinction générale de la hotte, rétablir l’alimentation à la centrale électronique, vous aurez alors 15 secondes pour appuyer sur la touche Lumière : pour faire en sorte que la centrale se synchronise avec le nouveau code. Rétablissement de la configuration d’usine : Si l’on désire rétablir la configuration d’usine, procéder comme suit appuyer sur les touches :

TEMPORISATEUR Nos produits ont été adaptés pour se conformer aux nouvelles normes de l’Union Européenne en matière de l’EU65 « Étiquette-Énergie » et l’EU66 « Écoconception » (à partir du 1er janvier 2015). La nouvelle électronique des produits ayant l’ « Étiquette-Énergie » sont pourvus d’un dispositif de temporisation pour le contrôle de la vitesse d’aspiration si le débit d’air en évacuation dépasse les 650m³/h. En effet, les modèles avec moteur intégré ayant un débit d’air en évacuation supérieur à 650m³/h sont pourvus d’un dispositif qui réduit automatiquement la vitesse IV à la vitesse III après 5 minutes de fonctionnement.

de manière continue pendant 2 secondes, au même instant s’allumeront les leds, appuyer ensuite sur les touches :

dans les 5 secondes, 6 clignotements des leds indiqueront que l’opération a été complétée. ATTENTION! Cette opération efface définitivement les codes préexistants. Touche d’arrêt d’urgence : En cas de dysfonctionnement de la télécommande, utilisez le bouton d’arrêt d’urgence pour éteindre l’appareil. Réactivez le bouton d’arrêt d’urgence (fig. 15) après avoir effectué les réparations éventuelles. ATTENTION La batterie doit être changée tous les ans pour garantir la portée optimale de l’émetteur. Pour changer la batterie usagée, enlevez le couvercle plastique, remplacez la batterie déchargée par une batterie neuve en veillant au respect de la polarité indiquée sur le boîtier. La pile usagée doit être mise au rebut dans un conte-neur spécial pour la collecte des piles et batteries usagées. Le produit suivant Radiocommande RC001 est conforme aux spécifications de la Directive R&TTE 99/5/EC. AVERTISSEMENT Tout changement ou modification n’ayant pas été expressément approuvé par le détenteur du certificat de compatibilité aux normes peut entraîner l’annulation du droit de l’utilisateur à exploiter l’appareil. Rev. 0 26/08/14

Le produit est équipé d’un dispositif électronique qui permet de désactiver automatiquement la hotte quatre heures après la dernière opération effectuée. 11

• 3 ENTRETIEN Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps. Un soin particulier doit être porté aux filtres anti-graisse ; pour enlever le filtre anti-graisse procéder comme indiqué dans le chapitre INSTALLATION, selon le modèle. Enlever le filtre anti-graisse en se servant de la poignée appropriée. Pour remettre le filtre anti-graisse effectuer l’opération inverse. Attention, lorsque vous accrochez le panneau en acier inox couvrant le filtre anti-graisse, assurez-vous qu’il soit bien fixé.
