FOIRE AUX QUESTIONS - PD-30K PIONEER

Comment réinitialiser le PIONEER PD-30K ?

Pour réinitialiser le PIONEER PD-30K, éteignez l'appareil, puis maintenez enfoncé le bouton 'Standby/On' tout en le rallumant. Relâchez le bouton lorsque le logo PIONEER apparaît.

Pourquoi le PIONEER PD-30K ne lit pas certains CD ?

Il est possible que les CD soient rayés, sales ou non compatibles avec le format pris en charge par le PIONEER PD-30K. Vérifiez également que le CD est bien inséré dans le bon sens.

Comment connecter le PIONEER PD-30K à un amplificateur ?

Utilisez des câbles RCA pour connecter les sorties audio du PIONEER PD-30K aux entrées de votre amplificateur. Assurez-vous de connecter les canaux gauche et droit correctement.

Le PIONEER PD-30K ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Si l'appareil ne s'allume toujours pas, essayez de remplacer le fusible ou contactez le service client.

Comment mettre à jour le firmware du PIONEER PD-30K ?

Téléchargez la dernière mise à jour du firmware depuis le site officiel de PIONEER. Suivez les instructions fournies pour transférer le fichier sur une clé USB et insérez-la dans le port USB du PD-30K.

Le son du PIONEER PD-30K est faible, que faire ?

Vérifiez le niveau de volume de l'appareil et de l'amplificateur. Assurez-vous que les câbles sont bien connectés et en bon état. Si le problème persiste, essayez d'autres sources audio.

Comment nettoyer le PIONEER PD-30K ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Pour l'intérieur, évitez d'ouvrir le boîtier. Si nécessaire, utilisez un disque de nettoyage pour CD pour le mécanisme de lecture.

MODE D'EMPLOI PD-30K PIONEER

Compatibilité en lecture des disques et du format de gravure

Les disques pouvant être lus sur ce lecteur sont répertoriés ci-dessous.

- SACD (Super Audio CD)* (zone à deux canaux uniquement)

• CD

- Disque DSD

* "Super Audio CD" est une marque déposée.

Remarque

• Cette unité ne permet pas de lire des zones multicanaux des disques SACD.
• Les bornes DIGITAL OUT de cette unité ne produisent pas de son des disques SACD et DSD ni des iPod/iPhone/iPad.
• Lorsqu'un disque est chargé, la mise sous tension n'entraîne pas automatiquement le lancement de la lecture. En conséquence, la lecture chronométrée n'est pas possible même si l'unité est connectée à une minuterie.

À propos de la lecture de disques DualDisc

Un disque DualDisc est un nouveau disque à deux faces, l'une d'elle comportant du contenu DVD vidéo, audio, etc. et l'autre comportant du contenu non-DVD tel que des données audio numériques. La face audio non-DVD du disque n'est pas conforme aux spécifications des CD audio et il se peut donc que la lecture soit impossible. Pour de plus amples informations sur les caractéristiques des DualDisc, veuillez consulter le fabricant ou le détaillant du disque.

Disques ne pouvant pas être lus

• DVD-Vidéc
- DVD-Audio
- CD-G
• CD Vidéo
• DTS CD

Il est possible que certains disques ne faisant pas partie de la liste ci-dessus ne puissent pas être lus.

Contenu de l'emballage

Veuillez vous assurer que les accessoires suivants sont livrés avec l'appareil.

• Télécommande x1
• Piles sèches AAA/IEC R03 x2
  • Câble audio RCA (fiches rouges/blanches) x1
  • Cordon d'alimentation
• Carte de garantie
  • Mode d'emploi (ce document)

Remarque

• Les illustrations des Mode d'emploi peuvent avoir été modifiées ou simplifiées dans le but de clarification et en conséquence peuvent différer de l'apparence actuelle du produit.
• Les illustrations utilisées ici représentent principalement le modèle PD-30.

Installation des piles dans la télécommande

1 Ouvrez le couvercle arrière.

PD-30

2 Placez les piles neuves, en faisant correspondre la polarité à celle du boîtier.

PD-30

3 Fermez le couvercle arrière.

PD-30

Les piles incluses avec l'unité ont été fournies pour permettre de contrôler le fonctionnement du produit et ne dureront pas longtemps. Nous recommandons d'utiliser des piles alcalines qui ont une durée de vie utile plus longue.

AVERTISSEMENT

- N'utilisez pas et ne rangez pas pas les piles sous la lumière directe du soleil ou dans un endroit excessivement chaud, comme une voiture ou à proximité d'un appareil de chauffage. Les piles risqueraient de fuir, de surchauffer, d'exploser ou de s'enflammer. Leur durée de vie ou leurs performances pourraient également être réduites.

Attention

Toute utilisation incorrecte des piles peut entraîner des accidents, comme une fuite ou une explosion. Respectez les précautions suivantes:

• Lorsque vous placez les piles, prenez soin de ne pas endommager les ressorts des bornes des piles ⊖.

• Ne pas utiliser de piles autres que celles qui sont indiquées. Ne pas utiliser non plus une pile neuve avec une pile usée.

• Lorsque vous installez les piles dans la télécommande, orientez les piles dans la bonne direction en respectant la polarité (⊕ et ⊖).

• Ne pas chauffer, ni démonter, ni ne jeter les piles dans le feu ou l'eau.
• La tension des piles peut différer l'une de l'autre et cela même si leur type et forme sont identiques. Utiliser ensemble uniquement des piles du même type.
• Pour éviter que les piles ne fuient, enlever les piles lorsque le produit n'est pas censé être utilisé pendant une période prolongée (à savoir 1 mois ou plus). Si les piles ont fuit, nettoyer soigneusement l'intérieur du compartiment et placer ensuite les piles. Si une pile fuit et que du liquide entre en contact avec votre peau, nettoyer à grande quantité d'eau.
• Lorsque vous jetez des piles usées, veuillez vous conformer aux normes gouvernementales ou à la réglementation des institutions publiques environnementales en vigueur dans votre pays ou région.

Utilisation de la télécommande

La télécommande a une portée d'environ 7 m à un angle d'environ 30° par rapport au capteur.

Respectez les consignes suivantes lorsque vous utilisez la télécommande:

• Aucun obstacle ne doit être présent entre la télécommande et le capteur de l'appareil.
• Le fonctionnement de la télécommande peut être perturbé si le capteur est soumis à un éclairage trop puissant (rayons solaires ou lumière fluorescente).
• L'utilisation simultanée de plusieurs télécommandes peut brouiller leur fonctionnement. Évitez d'utiliser d'autres télécommandes à proximité de cet appareil.
• Remplacez la pile lorsque vous notez une baisse de portée de la télécommande.

Chapitre 2:

Connexions

Attention

• Avant d'effectuer ou de changer les connexions, coupez le courant et déconnectez le cordon d'alimentation de la prise CA.
• Connectez le cordon d'alimentation après avoir effectué toutes les connexions entre les appareils.

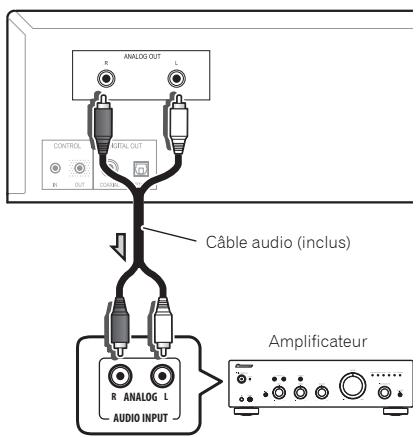

Connexions de sortie audio analogique

Lorsque vous connectez la sortie audio analogique de cette unité à la sortie audio analogique d'un amplificateur, vous pouvez utiliser l'amplificateur pour bénéficier de l'audio analogique de cette unité.

Panneau arrière du PD-30

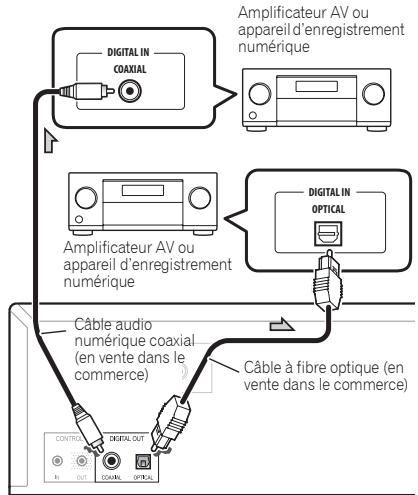

Connexions de sortie audio numérique

Vous pouvez, si souhaité, connecter la sortie audio numérique de cette unité à un amplificateur AV ou un appareil d'enregistrement numérique (enregistreur CD, MD, etc.).

- Les bornes DIGITAL OUT de cette unité ne produisent pas de son des disques SACD et DSD ni des iPod/iPhone/iPad.

Panneau arrière du PD-30

Important

Précaution à prendre lors de la manipulation des câbles à fibre optique

• Prenez soin de ne pas plier les câbles à fibre optique en angles aigus. Lorsque vous rangez les câbles à fibre optique, enroulez-les en boucle de 15 cm de diamètre.
• Lors de la connexion des câbles à fibre optique, alignez correctement les connecteurs et introduisez-les complètement. Si l'orientation du connecteur du câble est incorrecte et que vous exercez une force excessive pour introduire le connecteur, vous risquez de le déformer, ce qui empêchera l'obturateur de se fermer lorsque le câble est enlevé.

Remarque

• Pour la sortie audio numérique, les CD Ius sur cette unité doivent produire des signaux PCM linéaires avec un taux d'échantillonnage allant jusqu'à 44,1 kHz et des bits quantitatives allant jusqu'à 16 bits (il peut s'avérer impossible de lire certains disques sur le composant connecté et l'environnement). Pour plus d'informations sur les autres fichiers, voir page 12.

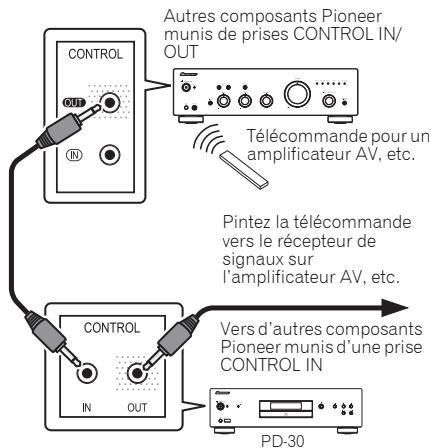

Commande centralisée avec d'autres composants Pioneer (PD-30 uniquement)

Cette unité et les autres composants Pioneer dotés de prises CONTROL IN/OUT peuvent être contrôlés avec une seule télécommande en la pointant vers le récepteur de signaux sur l'amplificateur AV ou un autre composant. Cette centralisation permet d'utiliser une télécommande dont les composants ne sont pas munis d'un télécapteur ou sont installés à des emplacements inaccessibles par le télécapteur.

Remarque

• Pour établir la connexion, utilisez un cordon minifiche mono en vente dans le commerce (sans résistance).
• Lors de la connexion des prises CONTROL IN/OUT, des cordons audio en vente dans le commerce doivent être utilisés pour établir les connexions analogiques. La connexion des prises CONTROL IN/OUT ne suffit pas à assurer un contrôle adéquat du système.
• Lorsqu'un cordon de commande est connecté à la prise CONTROL IN du PD-30, il est impossible de contrôler l'unité en pointant la télécommande vers le PD-30 (le télécapteur est automatiquement désactivé).

Branchement

Important

• Si le cordon d'alimentation doit être déconnecté, assurez-vous d'appuyer sur le bouton
  ©/I STANDBY/ON situé le panneau avant de l'unité de manière à ce que le PD-30 soit sur Arrêt (OFF) ou le PD-10 en mode de veille avant de retirer le cordon.
• Assurez-vous que l'indicateur [-OFF-] n'est pas allumé sur l'écran du panneau avant de l'unité principale avant de déconnecter le cordon d'alimentation. Si le cordon d'alimentation est déconnecté alors que l'indicateur [-OFF-] est toujours allumé, l'unité peut revenir aux réglages par défaut.
• Lorsque vous partez en voyage, ou lorsque vous prévoyez de ne pas utiliser l'appareil pendant une longue durée, débranchez systématiquement le cordon d'alimentation de sa prise.

Attention

• Ne pas utiliser de cordon d'alimentation autre que celui fourni avec cette unité.
• Ne pas utiliser le cordon d'alimentation fourni pour un usage que celui qui est décrit ci-dessous.

Après avoir effectué toutes les connexions, branchez l'unité dans une prise CA.

Panneau arrière du PD-30 Vers la prise CA Cordon d'alimentation

1 Branchez le cordon d'alimentation dans la prise AC IN située sur le panneau arrière de l'unité.
2 Branchez l'autre extrémité dans la prise CA.

Chapitre 3:

Commandes et écrans

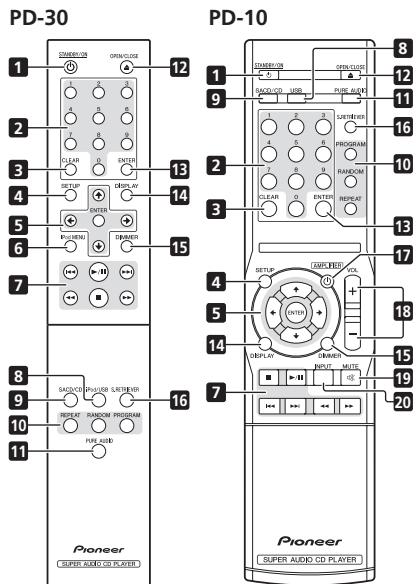

Télécommande

PD-30 1 2 3 4 5 6 7 8 9 10 11 Pioneer SUPER AUDIO CD PLAYER PD-10 12 13 14 15 16 17 18 19 20 Pioneer SUPER AUDIO CD PLAYER

1 ⏻ STANDBY/ON

Permet de mettre l'amplificateur en mode veille et sous tension.

2 Touches numérotées

Utilisez ces boutons pour spécifier la piste à lire. Utilisez les boutons numérotés pour sélectionner la piste et appuyez ensuite sur ENTER pour confirmer la sélection.

3 CLEAR

Appuyez pour effacer le contenu défini pour une lecture programmée (page 8).

4 SETUP

Permet de régler la fonction de mise hors tension automatique (page 11).

5 ↑/↓/←/→

Utilisez ces boutons pour sélectionner des éléments, changer les réglages et déplacer le curseur.

ENTER

Permet d'inclure l'élément sélectionné ou de saisir un réglage que vous avez changé.

6 iPod MENU (PD-30 uniquement)

A utiliser avec un menu iPod/iPhone/iPad.

7

Appuyez pour revenir au début de la piste en cours de lecture. Appuyez deux fois pour revenir au début de la piste précédente.

▶/II

Appuyez pour lancer la lecture. Au cours de la lecture, faites une pause/annulez la pause de la lecture.

▶▶|

Appuyez pendant la lecture pour avancer jusqu'à la prochaine piste.

◀◀

Appuyez pour revenir rapidement en arrière de la piste en cours de lecture. Si vous appuyez à nouveau sur le bouton pendant le retour en arrière rapide, la vitesse de l'opération change en quatre étapes.

■

Appuyez pour arrêter la lecture.

▶▶

Appuyez pour avancer rapidement sur la piste en cours de lecture. Si vous appuyez à nouveau sur le bouton pendant l'avance rapide, la vitesse de l'opération change en quatre étapes.

8 iPod/USB (PD-30)

USB (PD-10)

Appuyez pour permuter l'unité à iPod ou USB (page 9,10).

9 SACD/CD

Appuyez pour permuter l'unité à SACD/CD. Dans le cas de disques SACD hybrides, si vous appuyez sur ce bouton lors de l'arrêt de la lecture, la zone de lecture du disque change (page 11).

10 REPEAT

Appuyez pour lancer une lecture répétitive (page 8).

RANDOM

Appuyez pour lancer une lecture au hasard (page 8).

PROGRAM

Appuyez pour lancer une lecture programmée (page 8).

11 PURE AUDIO

Appuyez sur ce bouton pour activer le mode Pure Audio. Ce mode permet d'effectuer une lecture audio d'une qualité supérieure respectant les sons originaux (page 11).

12 ▲ OPEN/CLOSE

Appuyez pour ouvrir et fermer le tiroir-disque (page 8).

13 ENTER

Permet d'inclure l'élément sélectionné ou de saisir un réglage que vous avez changé.

14 DISPLAY

Appuyez pour afficher les diverses données sur le disque, y compris le temps de lecture écoulé ainsi que le temps restant (page 8).

15 DIMMER

Appuyez pour changer les niveaux de luminosité de l'écran du panneau avant de l'unité principale et des indicateurs (page 11).

16 S.RETRIEVER

Appuyez pour alterner entre les divers réglages de la fonction Sound Retriever (page 11).

17 ⏻ AMPLIFIER (PD-10 uniquement)

Appuyez pour permuter l'alimentation entre ON et STANDBY sur l'amplificateur Pioneer AV.

18 VOLUME +/- (PD-10 uniquement)

Appuyez sur ces boutons pour régler le volume du son d'un amplificateur Pioneer AV.

19 MUTE (PD-10 uniquement)

Appuyez pour mettre en sourdine le volume d'un amplificateur Pioneer AV. Appuyez à nouveau sur ce bouton pour annuler la fonction de mise en sourdine.

20 INPUT (PD-10 uniquement)

Appuyez pour permuter l'entrée vers un amplificateur Pioneer AV.

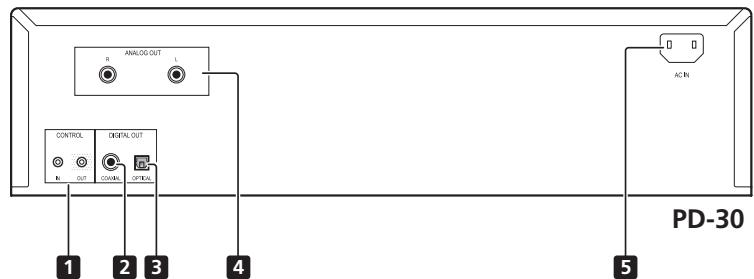

Panneau arrière

Pour de plus amples informations sur les connexions, voir page 5.

ANALOG OUT CONTROL DIGITAL OUT CONTROL COMPRE OPTICAL AC IN PD-30 1 2 3 4 5

1 CONTROL IN/OUT prise (PD-30 uniquement)

Lors de la mise sous tension, l'indicateur au centre du bouton s'allume.

- Sur le modèle PD-30, ce bouton permet de permuter l'amplificateur entre une mise hors et sous tension.

Pour mettre sous tension, appuyez sur le bouton jusqu'à ce qu'il reste enfoncé.

- Sur le modèle PD-10, ce bouton permet de permuter l'amplificateur entre le mode veille et la mise sous tension.

2 STANDBY indicateur

S'allume lorsque l'alimentation est en mode de veille (STANDBY).

3 PURE AUDIO indicateur

S'allume lorsque la fonction Pure Audio est activée (page 11).

4 Écran du panneau avant

(Voir la description suivante.)

5 △

Appuyez pour ouvrir et fermer le tiroir-disque (page 8).

6 FUNCTION

Permet de changer la source d'entrée. La source change tel qu'indiqué ci-dessous.

DISC → iPod*1/USB → Permet de revenir au début (masqué).

*1 PD-30 uniquement

7 ■

Appuyez pour arrêter la lecture.

8 ▶/II

Appuyez pour lancer la lecture. Au cours de la lecture, faites une pause/annulez la pause de la lecture.

9 Capteur à distance

Reçoit les signaux émis par la télécommande (page 4).

Permet d'effectuer la connexion à votre Apple iPod/iPhone/iPad (page 9) ou à un appareil USB (page 10).

11 Tiroir-disque (page 8)

12

Appuyez pour revenir au début de la piste en cours de lecture. Appuyez deux fois pour revenir au début de la piste précédente. Lorsque vous appuyez sur ce bouton et que vous le maintenez enfoncé, la piste en cours de lecture passera à une vitesse rapide.

- Si vous appuyez à nouveau sur le bouton pendant l'avance rapide, la vitesse de l'opération change en quatre étapes.

13 ▶▶ ▶▶

Appuyez pour passer au début de la piste suivante. Lorsque vous maintenez ce bouton enfoncé, la piste en cours de lecture sera avancée à une vitesse rapide.

- Si vous appuyez à nouveau sur le bouton pendant l'avance rapide, la vitesse de l'opération change en quatre étapes.

Écran du panneau avant

1 USB/iPod

Voyants pendant la lecture de la mémoire flash USB ou iPod/iPhone/iPad.

2 SACD/CD/DSD

L'indicateur s'allume en fonction du type de disque en cours de lecture.

3 PGM

S'allume pendant une lecture programmée (page 8).

4 TRK

S'allume pendant l'affichage du numéro de la piste avec soit le temps de lecture écoulé soit le temps de lecture restant.

5 FILE

S'allume lorsqu'un nom de fichier s'affiche.

6 REPEAT

S'allume pendant une lecture répétitive (page 8).

7 RANDOM

S'allume pendant une lecture au hasard (page 8).

8 ALL

S'allume pendant une lecture répétitive du disque (page 8).

9 TOTAL

S'allume lorsque le temps de lecture restant du disque s'affiche.

10 REMAIN

S'allume lorsque le temps de lecture restant de la piste ou du disque s'affiche.

11 S.RTRV

S'allume lorsque la fonction Sound Retriever est activée (page 11).

12 SET UP

S'allume lorsque la fonction de mise hors tension automatique (page 11).

13 ▶▶

S'allume pendant une avance rapide.

S'allume pendant un retour en arrière rapide.

S'allume pendant une lecture.

S'allume pendant un mode pause.

14 Écran alphanumérique

Chapitre 4:

Lecture

Les fonctions pouvant être sélectionnées varient selon le type de disque et de fichier. Dans certains cas, certaines fonctions ne peuvent pas être utilisées. Reportez-vous à Fonctions de lecture à la page 11.

Lecture d'un disque

1 Appuyez sur le bouton ⏻/I STANDBY/ON du panneau avant pour mettre l'unité sous tension.

- Avec le modèle PD-30, la mise sous tension s'effectue en appuyant sur le bouton POWER jusqu'à ce qu'il reste enfoncé.

Vue de côté du panneau avant▶

2 Appuyez sur le bouton ▲ pour ouvrir le tiroir-disque et placez le disque.

- Placez le disque avec la face imprimée vers le haut.

3 Appuyez sur le bouton ▶/II pour lancer la lecture.

- Pour effectuer une pause pendant la lecture, appuyez sur le bouton ▶/Ⅲ.

- Pour interrompre la lecture, appuyez sur le bouton ■.

Remarque

- Vous pouvez exécuter les étapes 2 et 3 avec la télécommande de la même manière que pour les commandes du panneau avant de l'unité.

Réglage de la puissance sur la mise en veille

Retirez les disques du tiroir avant de régler le bouton d'alimentation en mode de veille.

- Appuyez sur le bouton de la télécommande ⏻ STANDBY/ON.

La prochaine fois que vous remettrez sous tension, appuyez sur le bouton ⏻ STANDBY/ON de la télécommande.

- Pour le modèle PD-30, appuyez sur le bouton du panneau avant Ⓧ/I STANDBY/ON pour mettre l'unité hors tension et non en mode de veille. Pour remettre sous tension, appuyez sur le bouton du panneau avant Ⓧ/I STANDBY/ON.

Remarque

- Si le cordon de l'alimentation n'est pas branché lorsque l'unité est en mode de veille, l'unité s'éteindra. Toutefois lorsque le cordon est rebranché, l'unité ne se remettra pas automatiquement en marche. Après avoir rebranché le cordon d'alimentation, appuyez sur le bouton ◦ STANDBY/ON de la télécommande pour remettre sous tension.

Lecture en avance/retour en arrière rapide

- Pendant la lecture, appuyez sur le bouton ▶▶ ou le bouton

◀.

Chaque fois que vous appuyez sur le bouton pendant l'avance ou le retour en arrière rapide, la vitesse de l'opération change en quatre étapes.

- Pour revenir à une lecture normale, appuyez sur le bouton ▶/III.

Fonction Ignorer (Skip)

- Pendant la lecture, appuyez sur le bouton ▶▶▶ ou le bouton ◀◀◀.

La lecture ignorera, vers l'avant ou l'arrière, le nombre de pistes correspondant au nombre de fois auquel le bouton a été appuyé.

Recherche directe (désigne une piste spécifique de lecture)

- Utilisez les boutons numérotés pour saisir le numéro de la piste et appuyez ensuite sur ENTER pour confirmer la sélection.

Même si le bouton ENTER n'est pas appuyé, la lecture commence automatiquement après un intervalle de 5 secondes (ceci ne concerne pas la lecture programmée).

Lecture répétitive

Vous pouvez effectuer une lecture répétitive pour la piste en cours ou pour toutes les pistes du disque.

- Pendant la lecture, appuyez sur le bouton REPEAT.

- La lecture répétitive commence et l'indicateur [REPEAT] s'allume sur l'écran du panneau avant de l'unité. Appuyez à nouveau sur le bouton pour alterner le type de lecture répétitive entre une piste simple et le disque en entier (toutes les pistes) comme suit:

Remarque

- La fonction de lecture répétitive est annulée lorsque vous interrompez la lecture du disque.

Lecture au hasard

Toutes les pistes du disque sont sélectionnées et lues au hasard jusqu'à ce que chacune d'elles aient été lues une fois.

- Pendant la lecture, appuyez sur le bouton RANDOM.

La lecture au hasard commence et l'indicateur [RANDOM] s'allume sur le panneau avant de l'unité principale.

Remarque

• La lecture au hasard se poursuit jusqu'à ce que le disque s'arrête ou lorsque vous appuyez à nouveau sur le bouton RANDOM.
• La fonction de lecture au hasard ne peut pas être utilisée simultanément avec la lecture programmée.
• Si vous appuyez sur le bouton ▶▶▶ pendant la lecture au hasard, l'unité passe à la piste suivante sélectionnée au hasard. Si vous appuyez sur le bouton ◀◀◀, l'unité revient au début de la piste en cours et recommence.

Lecture programmée (lecture des pistes dans un ordre prédéterminé)

Cette fonction permet de programmer 24 pistes à lire dans un ordre sélectionné.

1 Pour interrompre la lecture, appuyez sur le bouton PROGRAM.

L'indicateur [PGM] s'allume sur le panneau avant de l'unité.

2 Utilisez les boutons numérotés pour sélectionner le numéro de la piste et appuyez ensuite sur ENTER.

Exemple: Pour sélectionner la piste 15, appuyez sur les boutons 1 et 5 puis sur ENTER. Si vous vous trompez, appuyez sur le bouton CLEAR.

3 Répétez l'étape 2 pour saisir les numéros des pistes souhaitées.

4 Appuyez sur le bouton ▶/II.

La lecture commence dans l'ordre de la programmation des pistes. Pour ajouter d'autres pistes, répétez les étapes 1 et 2.

Remarque

• Si vous appuyez sur le bouton CLEAR lorsque le disque est arrêté, toutes les pistes programmées seront annulées.
• Pour effacer les pistes programmées après avoir interrompu la lecture, appuyez sur le bouton PROGRAM puis sur CLEAR. Les pistes programmées seront annulées en commençant par celle qui a été programmée en dernier.
• Il est impossible de programmer une "pause".
• Le contenu de la lecture programmée (répétition de toutes les pistes) peut être répété. Appuyez sur le bouton REPEAT après avoir commencé la lecture (voir à gauche).
• Il est impossible d'effectuer la répétition d'une seule piste pendant une lecture programmée.
• Il est impossible d'effectuer une répétition au hasard pendant une lecture programmée.
• Si vous appuyez sur le bouton ▶▶ pendant la lecture programmée, l'unité passe à la piste programmée suivante.
• Après avoir interrompu la lecture, pour relancer la même lecture programmée, appuyez sur le bouton PROGRAM puis sur ▶/II.

Visualisation des données du disque

- Pendant la lecture, appuyez sur le bouton DISPLAY.

Diverses données, y compris le temps de lecture écoulé et le temps de lecture restant s'affichent.

En fonction du disque, si vous appuyez sur le bouton DISPLAY plusieurs fois, l'affichage effectue un défilement des données.

Remarque

- Affiche le nom du fichier (les premiers 8 caractères) lors de la lecture de fichiers AAC (PD-30 uniquement), les fichiers WMA/MP3 ou les fichiers sur disques DSD. Toutefois en fonction des caractères utilisés, l'affichage peut ne pas être totalement correct.

Lecture de l'iPod/iPhone/iPad (PD-30 uniquement)

En principe lorsque vous connectez votre iPod/iPhone/iPad à cette unité, vous devriez pouvoir bénéficier d'une qualité sonore nettement supérieure.

Assurez-vous que les modèles iPod/iPhone/iPad sont pris en charge

Les modèles iPod/iPhone/iPad pris en charge par cette unité sont les suivants.

iPod/iPhone/iPad	Audio	Commande
iPod nano 2/3/4/5/6G	√	√
iPod touch 1/2/3/4G	√	√
iPhone	√	√
iPhone 3G/3GS	√	√
iPhone 4/4S	√	√
iPad	√	√
iPad 2	√	√

• Ce système a été développé et testé pour la version logicielle des iPod/iPhone/iPad indiquée sur le site Web de Pioneer.
• Toute version logicielle de votre iPod/iPhone/iPad autre que celle indiquée sur le site Web de Pioneer peut s'avérer incompatible avec ce système.

Remarque

• Pioneer ne garantit pas que cette unité est capable de lire les modèles iPod/iPhone/iPad autres que ceux stipulés.
• La disponibilité de certaines fonctions dépend du modèle ou de la version logicielle.

• iPod/iPhone/iPad faitt l'objet d'un droit de reproduction de matériaux non protégés par des droits d'auteur ou de matériaux que l'utilisateur est en droit de reproduire légalement.

• Les caractéristiques, telles que l'égalisateur, ne peuvent pas être contrôlées par ce système. En conséquence, nous recommandons de désactiver l'égalisateur avant d'effectuer la connexion.

• En aucun cas Pioneer n'endosse les responsabilités de pertes directes ou indirectes résultant de problèmes ni de pertes de matériaux enregistrés survenues lors d'une défaillance d'iPod/iPhone/iPad.
• Pour de plus amples informations sur l'utilisation d'iPod/iPhone/iPad, veuillez vous reporter au manuel fournit avec iPod/iPhone/iPad.

Lecture de votre iPod/iPhone/iPad

1 Appuyez sur iPod/USB de la télécommande pour sélectionner iPod comme source d'entrée.

Appuyez sur le bouton de la télécommande iPod/USB.

- Vous pouvez effectuer la même opération en appuyant plusieurs fois sur FUNCTION du panneau avant.

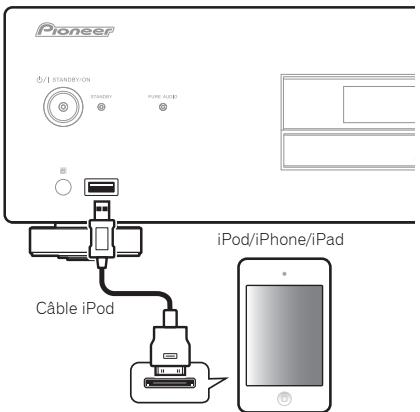

2 Connexion de votre iPod/iPhone/iPad.

Connectez votre iPod/iPhone/iPad au port USB sur le panneau avant de l'unité. Utilisez le câble iPod fourni avec votre iPod/iPhone/iPad pour établir la connexion.

- Pour la connexion du câble, reportez-vous également aux instructions de votre iPod/iPhone/iPad.

Pioneer STANDBY/ON STANDBY PURE AUDIO Câble iPod iPod/iPhone/iPad

Les opérations suivantes sont possibles pour iPod/iPhone/iPad.

Touches	Fonction
▶/II	Démarre la lecture. Au cours de la lecture, faites une pause/annulez la pause de la lecture.
■	Interrompt la lecture.
I◀◀	Appuyez pour passer au lancement du fichier actuel puis aux fichiers précédents.
◀◀	Maintenez le bouton enfoncé pour effectuer un retour en arrière rapide.
▶▶I	Appuyez pour passer au fichier suivant.
▶▶	Maintenez le bouton enfoncé pour effectuer une avance rapide.
RANDOM	Les fichiers iPod/iPhone/iPad sont lus en arrière au hasard (lecture aléatoire).
REPEAT	Les fichiers iPod/iPhone/iPad sélectionnés sont lus répétitivement en arrière.1
iPod MENU	A utiliser avec un menu iPod/iPhone/iPad.
↑/↓/ENTER	Utilisez pour exécuter les opérations du menu iPod/iPhone/iPad.

1 Chaque fois que vous appuyez sur REPEAT, les modes de répétition changent comme suit.
Répéter 1 → Répéter tout → La lecture normale Répéter 1: Permet de répéter un fichier en cours de lecture.
Répéter tout: Permet de répéter tous les fichiers.

Important

Si cette unité n'est pas en mesure de lire votre iPod/iPhone/iPad, effectuez les vérifications suivantes:

• Assurez-vous que votre iPod/iPhone/iPad est pris en charge par cette unité.
• Reconnectez l'iPod/iPhone/iPad à l'unité. Si l'unité n'est toujours pas en mesure de lire, essayez de régler iPod/iPhone/iPad.
• Assurez-vous que le logiciel de votre iPod/iPhone/iPad est pris en charge par cette unité.

Si vous ne pouvez pas régler votre iPod/iPhone/iPad, vérifiez les éléments suivants:

• Est-ce que votre l'iPod/iPhone/iPad est correctement connecté à l'unité ?
  Reconnectez l'iPod/iPhone/iPad à l'unité.
• Est-ce que votre l'iPod/iPhone/iPad raccroche ? Essayez de régler l'iPod/iPhone/iPad et reconnectez-le à l'unité.

Remarque

• Le rechargement de l'iPod/iPhone/iPad se produit chaque fois que l'iPod/iPhone/iPad est connecté à cette unité. (Le rechargement est activé uniquement lorsque l'unité est mise sous tension). (Ne se produit pas lorsque la fonction Pure Audio est activée).
• Lorsque vous passez de l'iPod à une autre fonction, la lecture de l'iPod/iPhone/iPads est automatiquement interrompue.

Lecture de fichiers enregistrés sur des dispositifs de stockage USB

1 Appuyez sur USB de la télécommande pour sélectionner USB comme source d'entrée.

iPod/USB

Appuyez sur le iPod/USB bouton de la télécommande du modèle PD-30 ou sur USB de la télécommande du modèle PD-10.

- Vous pouvez effectuer la même opération en appuyant plusieurs fois sur FUNCTION du panneau avant.

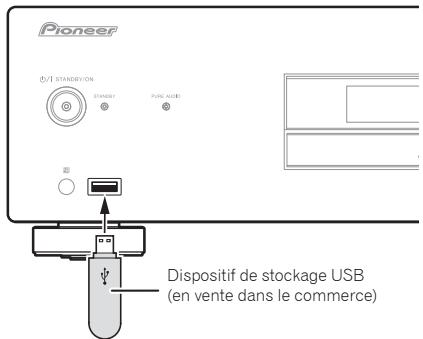

2 Connectez le dispositif de stockage USB.

Pioneer I STANDEVON STANDER PARA AURB Dispositif de stockage USB (en vente dans le commerce)

3 Appuyez sur le bouton ▶/III pour lancer la lecture.

• Pour effectuer une pause pendant la lecture, appuyez sur le bouton ▶/Ⅲ.
• Pour interrompre la lecture, appuyez sur le bouton ■.

Vous pouvez effectuer les opérations suivantes. Certains boutons peuvent ne pas être disponibles en fonction de la catégorie en cours de lecture.

Touches	Fonction
▶/II	Démarre la lecture. Au cours de la lecture, faites une pause/annulez la pause de la lecture.
■	Interrompt la lecture.
I◀◀	Appuyez pour passer au lancement du fichier actuel puis aux fichiers précédents.
◀◀	Appuyez pour effectuer un retour en arrière rapide. Chaque fois que vous appuyez sur le bouton vitesse vers l'arrière, la vitesse de l'opération change en quatre étapes.
▶▶I	Appuyez pour passer au fichier suivant.
▶▶	Appuyez pour effectuer une avance rapide. Chaque fois que vous appuyez sur le bouton vitesse vers l'avant, la vitesse de l'opération change en quatre étapes.
RANDOM	Les fichiers sélectionnés sont lus en arrière au hasard (lecture aléatoire).
REPEAT	Les fichiers sélectionnés sont lus répétitivement. ^1

1 Chaque fois que vous appuyez sur REPEAT, le mode de répétition change comme suit.
Repeat 1 → Repeat all → Normal playback
Repeat 1: Permet de répéter un fichier en cours de lecture.
Repeat all: Permet de répéter tous les fichiers.

Lorsque le fonction mise hors tension automatique est activée et que l'entrée est définie sur une lecture de mémoire USB, si la lecture depuis le dispositif de mémoire USB s'arrête pendant 30 minutes sans qu'aucune autre opération ne soit exécutée, l'unité passe automatiquement en mode de veille.

Remarque

- Cette unité peut ne pas reconnaître le dispositif de stockage USB, lire les fichiers ou alimenter le dispositif de stockage USB. Pour de plus amples informations, voir Informations complémentaires à la page 12.

• Pioneer ne garantit pas la lecture systématique des fichiers enregistrés sur un dispositifs de stockage USB ni que ce dernier sera alimenté. En outre, Pioneer n'endosse aucune responsabilité pour la perte de fichiers enregistrés sur les dispositifs de stockage USB qui pourrait se produire lors de la connexion à cette unité.
• Cette unité ne prend pas en charge les concentrateurs USB.

Chapitre 5:

Les fonctions avancées

Les fonctions pouvant être sélectionnées varient selon le type de disque et de fichier. Dans certains cas, certaines fonctions ne peuvent pas être utilisées. Voir Fonctions de lecture dans la colonne de droite.

Lecture avec son en haute fidélité

Sound Retriever

Lorsque les signaux sonores comprimés sont décomprimés pour la lecture, certaines parties sont perdues. En activant la fonction Sound Retriever, les pertes sont compensées ce qui permet de produire un son de meilleure qualité.

• Appuyez sur le bouton S.RETRIEVER. S.RETRIEVER

Chaque fois que vous appuyez sur le bouton, la fonction change comme suit: S.RTRV: OFF → S.RTRV: LOW → S.RTRV: HI → Permet de restaurer le statut initial

- La fonction correction de son est désactivée lorsque la fonction pure audio est activée.

Pure Audio

Cette fonction désactive la sortie audio numérique et lit une audio analogique à haute fidélité. Lorsque la fonction est activée, aucun indicateur n'est affiché. Par défaut, cette option est désactivée.

- Appuyez sur le bouton PURE AUDIO.

PURE AUDIO

Appuyez à nouveau dessus pour désactiver la fonction.

- Lorsque cette fonction est activée et l'entrée de l'unité principale passe à SACD/CD, l'indicateur PURE AUDIO s'allume sur le panneau avant. Pendant la lecture du disque, le panneau avant s'éteint.

- Lorsque l'indicateur PURE AUDIO s'allume, les iPod/iPhone/iPad connectés à l'unité principale ne seront pas rechargés.

Modification de la zone de lecture (couche) d'un SACD/CD

Les disques hybrides SACD se composent de deux couches, une couche SACD et une couche CD. Vous pouvez ainsi de choisir celle que vous voulez lire.

1 Appuyez sur le bouton SACD/CD.

SACD/CD

Entrez les changements à SACD/CD.

2 En mode d'arrêt, appuyez sur le bouton SACD/CD.

Chaque fois que vous appuyez sur le bouton, la lecture alterne entre la zone CD et la zone du canal 2 de SACD.

Remarque

- Cette unité ne prend pas en charge les zones multicanaux de SACD.

Réglage de la luminosité de l'affichage

Cette unité est dotée d'une fonction de gradation permettant de régler la luminosité de l'affichage sur trois niveaux correspondant à divers degrés de l'éclairage ambiant. Le réglage par défaut est une luminosité maximum.

• Appuyez sur le bouton DIMMER.

Chaque fois que vous appuyez sur le bouton, la luminosité passe par les trois couches.

• Le réglage de gradation ne peut pas être changé lorsqu'un disque est lu avec la fonction Pure Audio activée (voir à gauche).
• La luminosité de l'indicateur STANDBY ne change pas.

Auto Power Down (Mise hors tension automatique réglant l'unité sur veille)

Cette fonction permute automatiquement l'unité en mode de veille si aucun signal ou permutation ne sont détectés pendant 30 minutes.

1 Appuyez sur le bouton SET UP.

SET UP

2 Changez le réglage et confirmez.

Appuyez sur le bouton / pour régler la fonction d'activation ou désactivation (ON ou OFF) et appuyez ensuite sur ENTER pour confirmer l'opération.

ENTER

Remarque

- Cette fonction est désactivée lorsque l'entrée iPod est sélectionnée.

Fonctions de lecture

Les fonctions pouvant être sélectionnées varient selon le type de disque et de fichier. Dans certains cas, certaines fonctions ne peuvent pas être utilisées. Consultez le tableau ci-dessous répertoriant les fonctions exploitables.

Fonction1	Type de fichier/disque
	SACD	CD-DA CD-R/-RW2	WMA MP3 AAC3	DSD4
Lecture en avance/retour en arrière rapide	✓	✓	✓	✓
Fonction Ignorer (Skip)	✓	✓	✓	✓
Recherche directe (désigne une piste spécifique de lecture)	✓	✓	-	-
Lecture répétitive	✓	✓	✓	✓
Lecture au hasard	✓	✓	✓	✓
Lecture programmée (lecture des pistes dans un ordre prédéterminé)	✓	✓	-	-
Visualisation des données du disque	✓	✓	✓	✓
Sound Retriever	-	-	✓	-
Pure Audio	✓	✓	^5	✓
SACD/CD	^6	-	-	-

1 Certaines options de disques ou fichiers peuvent ne pas fonctionner, même s'ils sont indiqués [✓] dans le tableau.
2 Voir également Lecture des disques CD-R/CD-RW à la page 12.
3 • Les fichiers AAC peuvent être lus uniquement sur le modèle PD-30.

- Voir également Formats de fichiers pouvant être lus à la page 12.

4 Voir également Lecture de disques DSD à la page 12.
5 Cette fonction est activée uniquement pendant la lecture de fichiers enregistrés sur disque.
6 Disques SACD hybrides uniquement.

Chapitre 6:

Informations complémentaires

Disque pouvant être lu

Lecture des disques CD-R/CD-RW

• Cette unité peut lire des disques CD-R/CD-RW enregistrés avec un format de musique CD ou des données au format WMA et MP3. Toutefois, certains disques ne peuvent pas être lus ou peuvent émettre du bruit ou déformer les sons.
• Cette unité est destinée à la lecture uniquement. Elle n'enregistre pas de données sur les disques CD-R/CD-RW.
• En conséquence, les disques CD-R/CD-RW qui n'ont pas été finalisés ne peuvent pas être lus sur cette unité. Pour de plus amples informations, consultez les instructions de votre enregistreur disque.

Lecture de disques DSD

Cette unité peut lire les fichiers de disques DSD enregistrés en format fichier DSF.

Fichiers pouvant être lus

• Disques enregistrés: DVD-R/-RW
• Extension de fichier: .dsf
- Nom du dossier: DSD_DISC
- Capacité: 4 Go maximum par fichier
- Audio: 2 canaux
• Fréquence d'échantillonnage: 2,8224 MHz

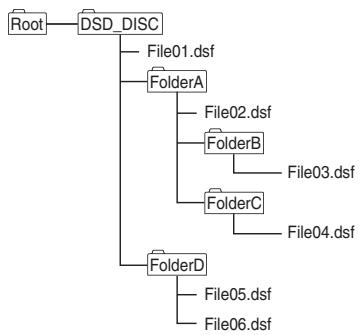

Exemple de composition de dossier

L'ordre de lecture des fichiers/dossiers ne se fait pas dans l'ordre alphabétique. Les fichiers sont lus dans l'ordre dans lequel ils ont été enregistrés sur le disque.

• Un dossier peut contenir 150 fichiers maximum.
• Un disque peut contenir 200 dossiers maximum.
• Un dossier ne peut contenir que 8 couches maximum.
• Les noms de fichiers utilisant des polices d'écriture Japonaises et autres polices de symboles peuvent ne pas s'afficher correctement.
• Tous les fichiers qui ne sont pas au format DSF seront ignorés.

Attention

• Il est possible que certains fichiers ne puissent pas être lus.
• Les disques contenant un grand nombre de fichiers et de dossiers peuvent nécessiter plus de temps pour lancer la lecture. Dans ce cas, vous pouvez déplacer les fichiers souhaités directement vers le dossier DSD_DISC ou limiter le nombre de fichiers à 20 ou moins.

Opérations pendant une lecture

Les opérations suivantes ne peuvent pas être lues pendant la lecture d'un disque DSD:

• Recherche directe
• Lecture de fichiers disque d'un type autre que DSF

Écran

Lorsque l'unité est en mode d'arrêt pendant la lecture d'un disque DSD, l'unité affiche l'indicateur [DSD DISC]. Pendant la lecture, chaque fois que vous appuyez sur le bouton DISPLAY, l'écran affiche les informations suivantes:

• Nombre de piste et le temps de lecture écoulé
• Nom du fichier

Formats de fichiers pouvant être lus

Lecture de fichiers audio

Cette unité prend en charge les formats de fichier suivants.

• Remarque: certains formats de fichier ne sont pas disponibles à la lecture même s'ils font partie de la liste des formats de fichier pouvant être lus.
• Si vous essayez de lire des fichiers dont le format n'est pas pris en charge, le son peut être intermittent ou accompagné de bruit. Dans ces cas-là, confirmez que le format du disque est compatible avec cette unité.
• Les fichiers de musique soumis aux contrôles de gestion des droits numériques (Digital Rights Management, DRM) ne peuvent pas être lus. La protection DRM anti-copie est une technologie destinée à protéger les droits d'auteur. Pour empêcher toute copie illégale, DRM limite la lecture à l'enregistreur disque ou l'ordinateur utilisés initialement pour l'enregistrement de la musique. Pour de plus amples informations, consultez les instructions d'utilisation ainsi que les fichiers d'aide de l'appareil ou de l'application utilisés pendant l'enregistrement initial.

Catégorie Extension Flux

MP31	.mp3	MPEG-1/2AudioLayer-3	Fréquenced'échantillonnage	8 kHz à48 kHz
			Quantificationdébit binaire	16 bit
			Canal	2 c
			Débitbinaire	8 kbps à320 kbps
WMA	.wma	WMA2/7/8/9	Fréquenced'échantillonnage	22,05 kHzà 48 kHz
			Quantificationdébit binaire	16 bit
			Canal	2 c
			Débit binaire	32 kbps à192 kbps

Catégorie Extension Flux

			Fréquence d'échantillonnage	8 kHz à 48 kHz
AAC^2	.m4a	MPEG-4	Quantification débit binaire	16 bit
		AAC LC
		MPEG-4
		HE AAC
		(AAC Plus v1/2)	Canal	2 c
			Débit binaire	8 kbps à 320 kbps

1. "Technologie de décodage audio MPEG Layer-3 sous licence de Fraunhofer IIS et de Thomson multimedia."
2. PD-30 uniquement.

Attention

• Il peut s'avérer impossible de lire tous les disques CD-R/CD-RW enregistrés sur un enregistreur CD ou un ordinateur en raison des caractéristiques du disque, des rayures ou des impuretés sur le disque ou des impuretés ou condensation sur la lentille laser du lecteur.
• Les disques enregistrés sur un ordinateur peuvent ne pas être lus sur cette unité en raison des réglages de l'application ou de l'environnement de l'ordinateur. Enregistrez toujours vos disques à l'aide du format approprié (pour de plus amples informations, consultez le distributeur de votre application).
• Les disques en format d'écriture en paquets ne peuvent pas être lus sur cette unité.
• Les disques CD-R/CD-RW qui n'ont pas été finalisés ne peuvent pas être lus sur cette unité.

Lecture des fichiers WMA

• Utilisez des disques enregistrés selon les normes compatibles aux systèmes de fichier CD-ROM (ISO9660 niveaux 1 et 2), ainsi que ceux compatibles à un format étendu (Joliet, Romeo).
• Cette unité ne prend pas en charge les disques enregistrés avec un débit binaire variable (VBR) ou avec un codage sans pertes.
• Cette unité ne prend pas en charge les disques multi-session.
• Un nombre total de 648 dossiers et pistes peuvent être reconnues et lues. Sur ce nombre, le nombre maximum de dossiers est de 299. Toutefois, en fonction de la composition du dossier, certains dossiers et pistes ne seront pas reconnus ni lus.

- Lorsque vous utilisez des fichiers WMA, assurez-vous qu'ils ont été encodés à l'aide d'applications vérifiées et validées par Microsoft Corporation. Si des applications non validées sont utilisées, l'unité peut ne pas fonctionner correctement.

Lecture des fichiers MP3

• Utilisez des disques enregistrés selon les normes compatibles aux systèmes de fichier CD-ROM (ISO9660 niveaux 1 et 2), ainsi que ceux compatibles à un format étendu (Joliet, Romeo).
• Cette unité ne prend pas en charge le débit binaire variable (VBR); même si les fichiers peuvent être lus, le temps indiqué sur l'écran du panneau avant sera incorrect en raison du changement de, avec un changement plus rapide ou plus lent que les valeurs temporelles correctes.
• Cette unité ne prend pas en charge les disques multi-session.
• Un nombre total de 648 dossiers et pistes peuvent être reconnues et lues. Sur ce nombre, le nombre maximum de dossiers est de 299. Toutefois, en fonction de la composition du dossier, certains dossiers et pistes ne seront pas reconnus ni lus.
• Pour une qualité sonore optimale, un débit de bit de 128 kbps ou plus sont recommandés pour les enregistrements.

MPEG-4 Lecture de fichiers AAC

• AAC est l'acronyme de "Advanced Audio Coding (Codage audio avancé)," le format de base de la technologie de compression audio utilisée dans MPEG-2 et MPEG-4.
• Cette unité prend en charge la lecture de fichiers AAC avec l'extension ".m4a," tels que codés par iTunes®. Toutefois, la lecture peut s'avérer impossible si les fichiers sont protégés par DRM. Elle dépend en outre de la version de codage iTunes.
• iTunes est une marque commerciale d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays.

Précautions à prendre pour l'utilisation

Déplacement du lecteur

Lorsque vous déplacez cette unité, procédez toujours comme suit; Enlevez les disques du tiroir-disque et fermez-le. Appuyez sur le bouton Ⓕ/I STANDBY/ON pour afficher [-OFF-] sur l'écran du panneau avant et attendez dix secondes avant de déconnecter le cordon d'alimentation. L'unité risque de subir des dommages ou de ne pas fonctionner correctement si elle est déplacée avec des disques dans le tiroir-disque.

Emplacement d'installation

Sélectionnez un endroit stable près du poste de télévision et du système AV auxquels l'unité est connectée.

Ne placez pas le lecteur sur un poste de télévision ou un écran en couleur. Tenez-le à l'écart des platines à cassettes ou de tout autre composant qui subissent l'effet du magnétisme.

Ne pas placer dans les endroits suivants:

• Endroits éclairés par la lumière du jour
• Endroits humides ou mal ventilés
• Endroits particulièrement chauds ou froids
• Endroits soumis aux vibrations
- Endroits particulièrement poussiéreux ou remplis de fumée de cigarettes
- Endroits exposés à la suie, la vapeur ou la chaleur (dans les cuisines par exemple)

Ne pas installer l'unité sur un divan ou tout autre objet/matériau ayant des caractéristiques absorbantes sous risque d'affecter la qualité du son.

Ne pas placer d'objets sur l'unité

Ne pas placer d'objets sur le lecteur.

Tenir à l'écart de la chaleur

Ne pas placer le lecteur sur un amplificateur ou tout autre appareil émettant de la chaleur. Lors d'une installation dans un rack afin d'éviter la chaleur émise par l'amplificateur et les autres appareils, placez l'unité sur une étagère sous l'amplificateur dans la mesure du possible.

Mettez l'unité hors tension lorsque le

lecteur n'est pas utilisé

En fonction des conditions des signaux télévision, des motifs zébrés peuvent apparaître à l'écran lorsque la télévision est mise sous tension alors que le lecteur est mis sous tension. Il ne s'agit pas de dysfonctionnement du lecteur ni de la télévision. Si cette situation se présente, mettez le lecteur hors tension. Il est également possible que vous entendiez des grésillements de radio.

Condensation

Si le lecteur est déplacé soudainement d'une pièce froide dans une pièce chaude (en hiver, par exemple) ou si la température dans la pièce où est installé le lecteur augmente soudainement à cause du chauffage, etc., des gouttelettes d'eau (condensation) peuvent se former (sur les pièces fonctionnelles et l'objectif). En cas de condensation, le lecteur ne fonctionne pas correctement et la lecture est impossible. Laissez le lecteur dans la pièce à une température pendant 1 ou 2 heures sous tension (la durée dépend de l'importance de la condensation). Les gouttelettes se dissipent et la lecture est à nouveau possible.

La condensation peut également se produire en été si le lecteur est exposé à l'air d'un climatiseur. Si cette situation se présente, déplacez le lecteur.

Nettoyage du lecteur

En principe, il suffit de passer un chiffon doux. Pour les impuretés tenaces, appliquez un chiffon imprégné d'un détergent neutre dilué dans 5/6 d'eau, rincez bien, nettoyez les impuretés puis passez un chiffon sec.

Ne pas utiliser d'alcool, de diluant, d'essence ni d'insecticide sur le lecteur sous risque de détacher l'impression et le revêtement. Ne pas laisser d'articles en caoutchouc ou vinyle entrer en contact avec le lecteur pendant de longues périodes sous risque d'endommager l'armoire.

Si vous utilisez des serviettes imprégnées d'agents chimiques, consultez les précautions à prendre des serviettes.

Débranchez le câble d'alimentation de la prise électrique lorsque vous nettoyez le lecteur.

Précautions à prendre lorsque l'unité est dotée dans un rack avec une porte vitrée

N'appuyez pas sur ▲ OPEN/CLOSE de la télécommande pour ouvrir le tiroir-disque alors que la porte vitrée est fermée. La porte bloquera le mouvement du tiroir-disque et l'unité pourrait subir des dommages.

Nettoyage de l'objectif de prise de vue

L'objectif du lecteur ne devrait pas se salir lors d'une utilisation normale, mais si, pour une raison quelconque, des poussières ou saletés perturbent son fonctionnement, consultez un centre d'entretien agréé par Pioneer. Bien que des agents de nettoyage pour lecteurs soient disponibles dans le commerce, nous recommandons de ne pas les utiliser puisque certains d'entre eux peuvent endommager l'objectif.

Manipulation des disques

N'utilisez pas de disques endommagés (craquelés ou fendus).

Ne rayez pas la surface de signal du disque et veillez à ce qu'elle soit toujours propre.

Ne placez pas plusieurs disques dans le lecteur à la fois. Ne collez pas de papier, n'apposez pas d'autocollant et n'utilisez pas de crayon, stylo à bille ou tout autre instrument d'écriture pointu. Ces instruments pourraient endommager le disque.

Stockage des disques

Placez toujours les disques dans leur boîtier que vous posez verticalement en évitant les endroits exposés à des températures élevées ou à l'humidité, à la lumière directe du soleil ou à des températures particulièrement basses.

Prenez toujours connaissance des mises en garde incluses avec le disque.

Nettoyage des disques

Il peut s'avérer impossible de lire un disque couvert d'empreinte ou de poussière. Dans ce cas, en vous servant d'un chiffon propre par exemple, nettoyez soigneusement le disque en commençant par le centre en direction du bord externe. N'utilisez pas de chiffon de nettoyage sale.

N'utilisez pas d'essence, de diluant ou d'autres produits chimiques volatiles. N'utilisez pas de vaporisateurs pour disques ni d'agents antistatiques.

Pour les impuretés tenaces, imbibez légèrement d'eau un chiffon doux, rincez bien, nettoyez les impuretés puis passez un chiffon sec pour absorber l'humidité.

Disques au format particulier

Vous ne pouvez pas utiliser de disques au format particulier, tels que les disques en forme de cœur, hexagonaux, etc. N'utilisez jamais ces disques qui endommageront le lecteur.

Condensation sur les disques

Si le disque est brutalement déplacé d'un endroit froid vers un endroit chaud (comme en hiver par exemple), des gouttelettes d'eau (condensation) peuvent se former sur la surface du disque. Vous ne pourrez pas lire les disques correctement s'il y a de la condensation sur leur surface. Nettoyez bien les gouttelette d'eau de la surface du disque avant de l'utiliser.

Guide de dépannage

Des opérations incorrectes sont souvent interprétées comme des anomalies et des dysfonctionnements. Si vous pensez que l'appareil ne fonctionne pas correctement, vérifiez les points suivants. Parfois, l'anomalie est causée par un autre appareil. Vérifiez les autres composants et les appareils électriques utilisés. Si les vérifications ci-dessous ne vous permettent pas de trouver une solution au problème, consultez le service après-vente agréé par Pioneer ou le distributeur afin de faire réparer l'appareil.

- Si l'unité ne fonctionne pas correctement en raison d'effets extérieurs, tels que l'électricité statique, débranchez la fiche de la prise et rebranchez pour que l'appareil puisse fonctionner dans des conditions normales.

Anomalie	Action corrective
La lecture du disque est impossible ou le disque est éjecté immédiatement après son chargement.	Assurez-vous que le disque est en place la face portant l’étiquette orientée vers le haut et correctement aligné au guide du tiroir-disque (page 8).Assurez-vous que le disque est propre et qu’il n’est pas endommagé (page 13).De la condensation s’est formée à l’intérieur du lecteur: Attendez que la condensation se soit évaporée. Évitez d’utiliser le lecteur près d’un climatiseur (page 13).Le plateau porte-disque s’ouvre si un disque non compatible est chargé (page 4).
Impossible de lire les disques CD-R/-RW.	Certains CD-R/-RW enregistrés sur un ordinateur ne peuvent pas être lus.
Impossible de lire les fichiers en format WMA/MP3 ou AAC (PD-30 uniquement).	Les types de fichiers suivants ne sont pas pris en charge:- Fichiers avec protection anti-copie DRM- Disques enregistrés non conformes au format ISO9660- Fichiers non enregistrés à une fréquence d’échantillonnage de 44,1 kHz- Fichier WMA enregistrés avec un débit binaire variable (VBR) ou avec un codage sans pertes.
Impossible de faire fonctionner la télécommande.	Remplacez les piles (page 4).Utilisez à moins de 7 m, 30° du capteur de télécommande du panneau avant (page 4).Éliminez tout obstacle ou utilisez dans une autre position.Ne pas exposer le télécapteur du panneau avant à la lumière directe.Le cordon de commande d’un composant est connecté incorrectement ? S’assurer que les connexions sont correctes (page 5).
Les réglages sont supprimés.	Si le cordon d’alimentation est déconnecté avec force ou s’il y a une coupure de courant alors que l’unité est sous tension, les réglages effectués peuvent être supprimés. Pour déconnecter le cordon d’alimentation, appuyez d’abord sur le bouton de la télécommande O’STANDBY/ONet attendez que le message [-OFF-] s’efface de l’écran du panneau avant; débranchez ensuite le cordon. Des précautions particulières doivent être prises lorsque le cordon d’alimentation de l’unité est connecté à la prise d’un autre composant dans la mesure où la mise hors tension de l’autre composant peut déconnecter simultanément l’alimentation à cette unité. Dans la mesure du possible, branchez le cordon d’alimentation à une prise murale.
Absence de sons ou sons déformés.	Assurez-vous que toutes les interconnexions sont insérées à fond (page 5).Assurez-vous que les fiches et les bornes sont propres, quelles ne sont pas oxydées, etc.; le cas échéant, nettoyez-les. Assurez-vous également que les câbles ne sont pas endommagés.Vérifiez que le disque n’est pas endommagé et qu’il est exempt de poussières et de saletés.L’unité est réglée sur “pause” ? Appuyez sur le bouton ▶/II.Contrôlez les réglages de l’amplificateur ou du récepteur (niveau de sortie, source, enceintes choisies, etc.).Assurez-vous que la sortie du lecteur n’est pas reliée à l’entrée phono (platine) de l’amplificateur.
Il existe une différence notable de niveau sonore entre les SACD et les CD.	Cela tient aux différences des formats audio et n’est pas la conséquence d’une anomalie.

Anomalie	Action corrective
Entre les pistes d’un disque SACD, l’écran de l’unité principale indique [--:--].	Cet affichage apparaît en fonction du disque.
Les signaux audio analogiques sont corrects mais les signaux audio numériques ne semblent pas présents.	Vérifiez que la fonction Pure Audio est désactivée (page 11).L’audio des disques SACD et DSD ou provenant d’un iPod, ne peut pas être transformé en format numérique. Utilisez les bornesANALOG OUTpour ces médias (page 5).
Ce dispositif de stockage USB n’est pas reconnu.	Connectez bien le dispositif (à fond) (page 10).Cette unité ne prend pas en charge les concentrateurs USB. Connectez directement le dispositif de stockage USB.Certains dispositifs de stockage USB ne sont pas reconnus. Mettez d’abord hors tension puis sous tension.Cette unité prend uniquement en charge les dispositifs de stockage de masse USB.Seuls les systèmes de fichiers FAT16 et FAT32 sont pris en charge. Autres systèmes de fichiers (par ex. FAT, NTFS, etc.) ne sont pas prises en charge.Cette unité ne prend pas en charge les lecteurs de disques durs externes.
Un dispositif de stockage USB est connecté et affiché mais les fichiers audio stockés sur le dispositif USB ne peuvent pas être lus.	Les fichiers audio protégés par des droits d’auteur qui sont stockés sur le dispositif USB ne peuvent pas être lus. Toute tentative d’importation de données musicales depuis un CD, etc. vers un ordinateur peut activer la protection anti-copie, en fonction des réglages.Voir la liste des format de fichiers ne pouvant pas être lus sur cette unité.
La reconnaissance d’un dispositif de stockage USB peut prendre du temps.	Le chargement de données avec des dispositifs de stockage USB de grande capacité connectés peut prendre du temps (parfois plusieurs minutes).
Le dispositif de stockage USB n’est pas alimenté.	Lorsque la fonction Pure Audio est activée, l’alimentation n’est pas fournie aux portsUSB(page 11).Un message d’erreur s’affiche sur l’écran du panneau avant? (page 7)- Mettez d’abord hors tension puis sous tension (page 8).- Mettez hors tension puis déconnectez et reconnectez le dispositif de stockage USB (page 10).- Appuyez surFUNCTIONpour passer à l’autre mode, repassez ensuite au mode USB. (Lorsque le mode USB est réactivé) (page 7).
Les fichiers musicaux sont lus bien qu’ils ne soient pas enregistrés sur le périphérique de stockage USB.	Confirmez si un dossier cache est enregistré sur le périphérique. Les dossiers cachés seront lus.
Impossible de faire fonctionner l’iPod/iPhone/iPad.	Assurez-vous que votre iPod/iPhone/iPad est connecté correctement (voirLecture de l’iPod/iPhone/iPad (PD-30 uniquement) à la page 9). Essayez de déconnecter l’iPod/iPhone/iPad puis de reconnecter.Assurez-vous que votre iPod/iPhone/iPad est pris en charge par cette unité (page 9).Si l’iPod/iPhone/iPad raccroche, réglez-le à nouveau et reconnectez-le à l’unité.
L’iPod/iPhone/iPad n’est pas alimenté.	Lorsque la fonction Pure Audio est activée, l’alimentation n’est pas fournie aux portsUSB(page 9).Un message d’erreur s’affiche sur l’écran du panneau avant? Mettez hors tension puis déconnectez et reconnectez l’iPod/iPhone/iPad.
L’iPod/iPhone/iPad n’émet aucun son.	Le haut-parleur de l’iPod/iPhone/iPad émet le son? Mettez l’unité hors tension puis sous tension. Après avoir réglé le mode sur iPod, connectez l’iPod/iPhone/iPad.L’audio n’est pas délivrée des terminauxDIGITAL OUT.

Spécifications

Généralités

Système..... Lecteur Super Audio CD

Alimentation ..... CA 220 V à 240 V, 50 Hz/60 Hz

Consommation

PD-30 37 W

PD-10 20 W

Consommation en veille 0,45 W

Poids

PD-30 5,6 kg

PD-10 5,2 kg

Dimensions

435 mm (L) × 128 mm (H) × 329 mm (P)

Température de fonctionnement ..... +5 °C à +35 °C

Humidité ambiante ....5 % à 85 %

(sans condensation)

Sortie audio (1 paire stéréo)

Niveau de sortie .... Pendant la sortie audio

Caractéristiques audio numériques

Réponse fréquence

CD....2 Hz à 20 kHz

SACD 2 Hz à 50 kHz

Rapport signal sur bruit

CD....117 dB

SACD 117 dB

Plage dynamique

CD....100 dB

SACD 108 dB

Distorsion harmonique totale:

CD....0,0022%

SACD 0,0020 %

Pleurage et scintillement. . . . Limite du seuil de mesure

(±0,001 % crête, pondéré) ou inférieur

Sortie numérique

Sortie numérique optique ... Borne numérique optique

Sortie numérique coaxiale.....Borne RCA

Accessoires

Câble audio RCA (fiches rouges/blanches)....1

Télécommande....1

Piles sèches AAA/IEC R03. 2

Cordon d'alimentation

Cartes de garantie (modèles européens uniquement)

Mode d'emploi (ce document)

Remarque

• Les caractéristiques et la présentation peuvent être modifiées, sans avis préalable, dans un souci d'amélioration.
• Les noms d'entreprise et de produit mentionnés dans les présentes sont des marques de commerce ou des marques déposées de leur propriétaire respectif.
