Retrouvez gratuitement la notice de l'appareil SCX-4729FD SAMSUNG au format PDF.
Téléchargez la notice de votre Imprimante multifonction au format PDF gratuitement ! Retrouvez votre notice SCX-4729FD - SAMSUNG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SCX-4729FD de la marque SAMSUNG.
Certaines fonctions peuvent ne pas être disponibles selon le modèle ou le pays.

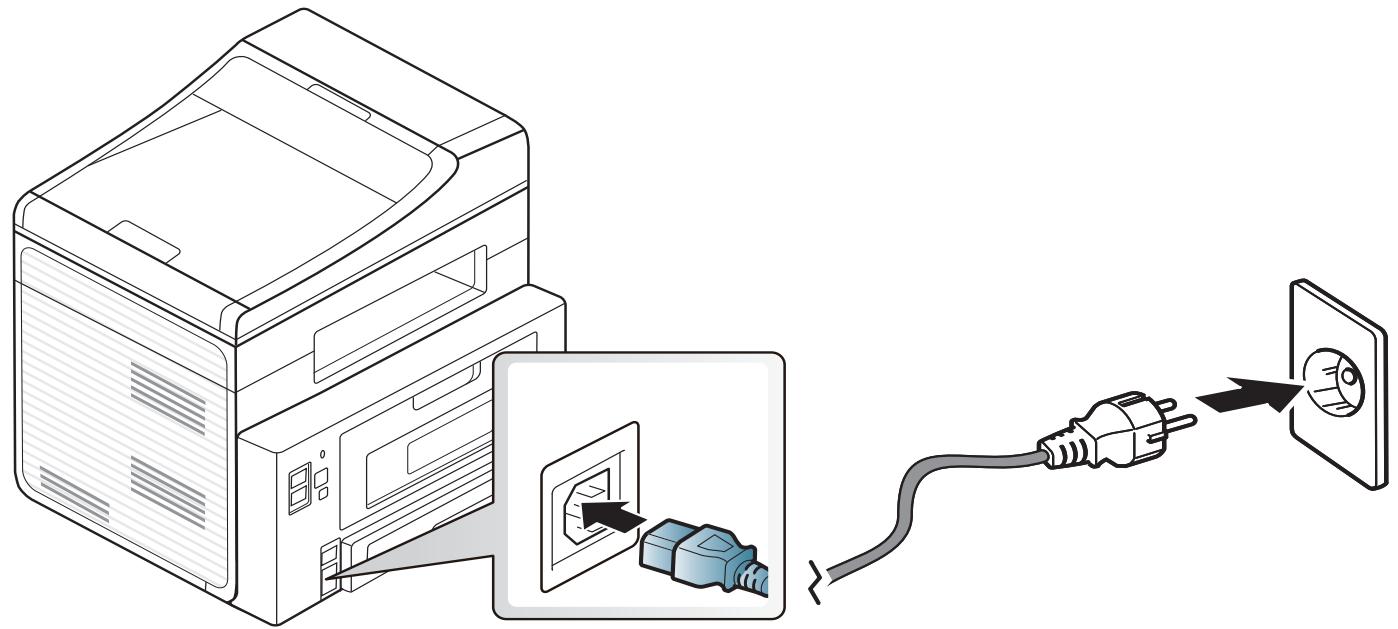

Mise en marche de l’appareil
» à la page 231). • Afin d’économiser le papier, vous pouvez imprimer sur les deux faces de chaque feuille (impression recto verso) (voir « Utilisation des options d’impression avancées » à la page 231). • Pour économiser l'énergie, cet appareil économise l’électricité en réduisant considérablement la consommation électrique lorsqu’il n’est pas utilisé.
1,200 points par pouce. • Impression rapide, à la demande. SCX-472x Series, SCX-470x Series : - En impression sur une seule face, 28 pages par minute (A4) ou 29 pages par minute (Letter). - En impression recto/verso, 14 pages par minute (A4) ou 15 pages par minute (Letter).
Samsung AnyWeb Print » à la page 276). • Le programme Mise à jour intelligente vous permet de rechercher la dernière version des logiciels et de les installer au cours de la procédure d'installation du pilote d'impression. Cette fonctionnalité n’est disponible que sous Windows.
• Impression de filigranes : Vous pouvez personnaliser vos documents avec des mots tels que « Confidentiel » (voir « Utilisation des options d’impression avancées » à la page 231). • Impression d’affiches : Le texte et les images de chaque page de votre document sont agrandis et imprimés sur plusieurs feuilles de papier qui peuvent être collées ensemble pour former une affiche (voir « Utilisation des options d’impression avancées » à la page 231). • Vous pouvez effectuer des impressions sur divers systèmes d'exploitations (voir « Configuration requise » à la page 113). • Votre appareil est équipé d’une interface USB et/ou d’une interface réseau.
Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays.
SCX-472xFD Series Amélioration des gris Copie recto-verso

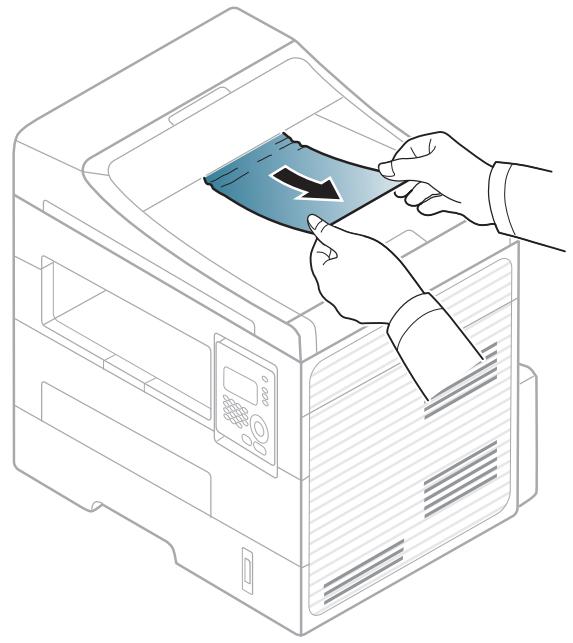

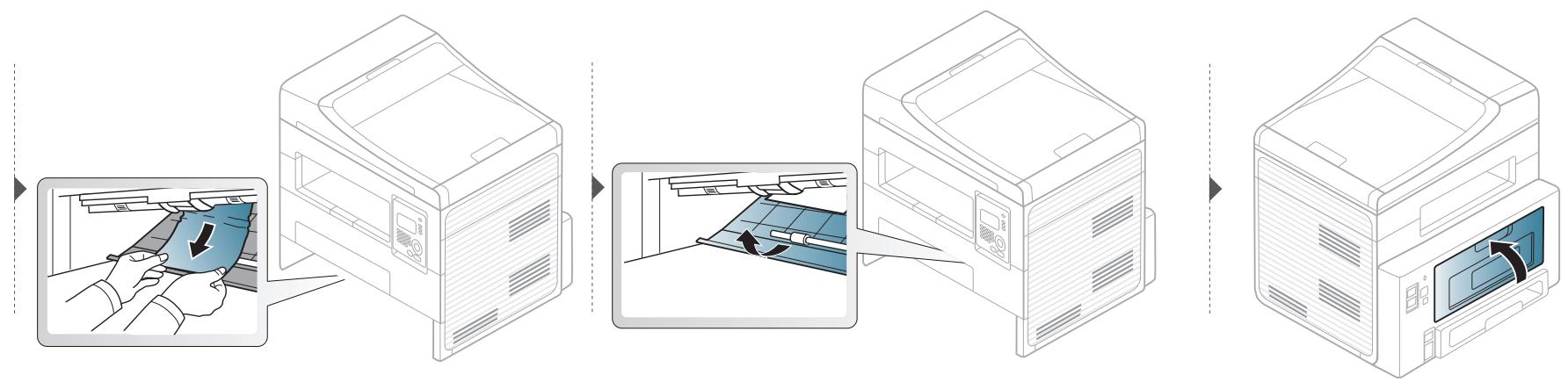

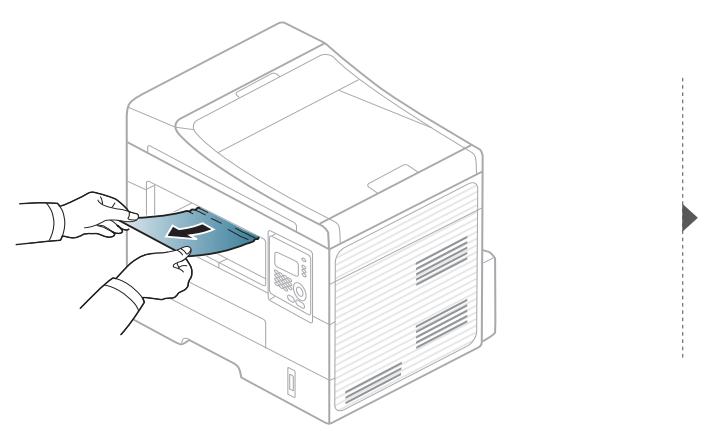

• Consultez les instructions de ce manuel pour retirer un papier coincé et résolvez le problème en conséquence (voir « Résolution des bourrages papier » à la page 95).
• Le niveau de toner peut être faible ou mal réparti. Secouez la cartouche de toner. • Essayez une résolution d'impression différente. • Remplacez la cartouche de toner.
• Rendez-vous sur www.samsung.com pour télécharger le dernier pilote de l'appareil, puis installez-le sur votre système.
Ce mode d’emploi vous offre une description succincte de l’appareil, ainsi que des explications détaillées sur chaque étape de son fonctionnement. •
Ne pas utiliser si le câble d’alimentation électrique est endommagé ou si la prise électrique n’est pas reliée à la terre. Risque de décharge électrique ou d’incendie. Ne rien poser sur l’appareil (eau, objets métalliques, objets lourds, bougies, cigarettes allumées, etc.). Risque de décharge électrique ou d’incendie.
étranges, ou produit une odeur bizarre: coupez immédiatement l’interrupteur d’alimentation et débranchez l’appareil. • L'utilisateur doit pouvoir accéder à la prise en cas d'urgences nécessitant de l'utilisateur qu'il débranche la prise. Risque de décharge électrique ou d’incendie. Ne pliez pas le câble d’alimentation électrique et ne placez pas d’objets lourds dessus. Le fait de marcher sur le câble d’alimentation électrique ou de l’écraser avec un objet lourd peut occasionner une décharge électrique ou un incendie.
Veillez à ce qu'aucun animal domestique ne ronge les cordons d'alimentation, de téléphone et d'interface PC.
Pendant un orage ou pendant une période de nonfonctionnement, retirez la fiche d’alimentation de la prise de courant. Risque de décharge électrique ou d’incendie.
Dans le cas contraire, il y a un risque de décharge électrique ou d’incendie. Si l’appareil ne fonctionne pas correctement après avoir suivi ces instructions, débranchez toutes les connexions de l’appareil et demandez une assistance auprès du personnel de service qualifié.
Ne tirez pas avec force sur la feuille durant l’impression. Vous risquez d’endommager l’appareil. Faites attention de ne pas mettre la main entre l’appareil et le bac d’alimentation papier. Vous pourriez vous blesser.
Faites attention lorsque vous remplacez du papier ou que vous retirez du papier coincé.
Cela pourrait endommager l’appareil.
La température des composants risquerait d’augmenter et pourrait provoquer des dommages ou un incendie. L’utilisation de fonctions, ou la configuration ou l’exécution de procédures autres que celles indiquées dans ce manuel risque d’entraîner une exposition à des radiations potentiellement dangereuses.
• si le poids de l’appareil est supérieur à 40 kg, 4 personnes sont nécessaires. L’appareil pourrait tomber et être endommagé ou blesser quelqu’un.
Ne branchez pas un trop grand nombre d’appareils électriques sur une même prise murale ou sur une même rallonge.
Utilisez exclusivement du câble AWG N°26a ou un câble de téléphone plus grand, si nécessaire.
Dans le cas contraire, il y a un risque de décharge électrique ou d’incendie. Pour un fonctionnement sûr, utilisez le câble d’alimentation électrique fourni avec votre appareil. Si vous utilisez un câble de plus de 2 mètres avec un appareil 110 V, le calibre doit être 16 AWG ou plus grand. Dans le cas contraire, l’appareil peut être endommagé et il y a un risque de décharge électrique ou d’incendie. L’appareil doit être connecté au niveau de puissance indiqué sur l’étiquette. En cas de doute et si vous voulez vérifier le niveau de puissance utilisé, contactez le service d’électricité.

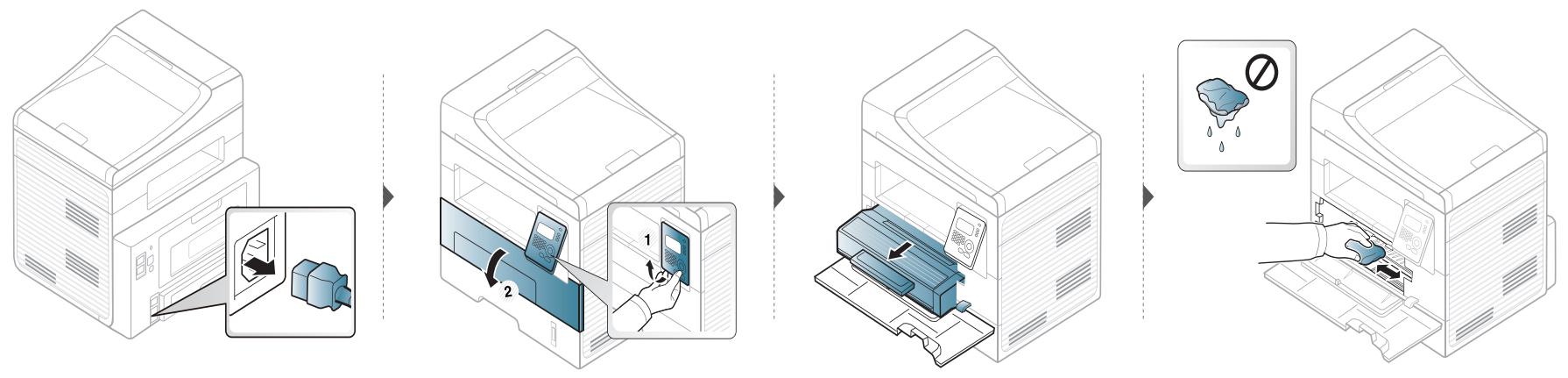

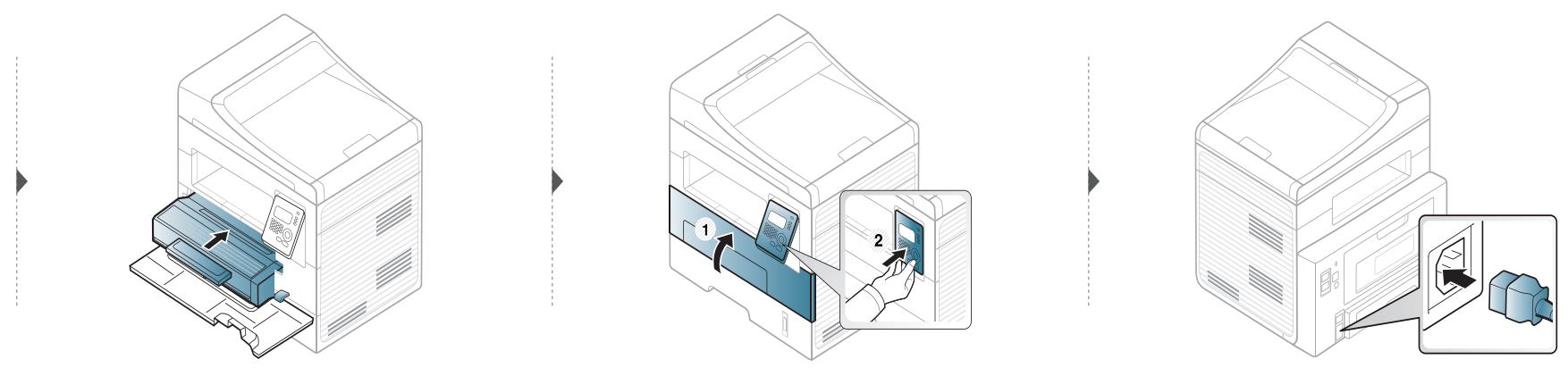

Débranchez l’appareil de la prise secteur avant de nettoyer l’intérieur. Ne nettoyez pas l’appareil avec du benzène, du diluant pour peinture ou de l’alcool ; ne pulvérisez pas de l’eau directement dans l’appareil. Risque de décharge électrique ou d’incendie. Lorsque vous effectuez une tâche dans l’appareil pour remplacer des consommables ou nettoyer l’intérieur, ne le faites pas fonctionner.
Dans le cas contraire, il y a un risque de décharge électrique ou d’incendie. Pour nettoyer et faire fonctionner l’appareil, respectez à la lettre le guide d’utilisateur fourni avec l’appareil.
Ne démontez pas la cartouche de toner. Les particules de toner peuvent être dangereuses si vous les inhalez ou les ingérez.
• L’appareil doit exclusivement être réparé par un technicien de maintenance Samsung.
Les particules de toner peuvent être dangereuses si vous les inhalez ou les ingérez. Lorsque vous changez la cartouche de toner ou que vous retirez un papier bloqué, faites attention de ne pas vous salir ou salir vos vêtements avec le toner. Les particules de toner peuvent être dangereuses si vous les inhalez ou les ingérez. Si du toner se dépose sur vos vêtements, n’utilisez pas d’eau chaude pour les laver. L’eau chaude fixe le toner sur le tissu. Utilisez de l’eau froide. 1. Introduction
10 OK Permet de confirmer la sélection à l’écran.
Permet d’accéder aux menus et de les faire défiler.
Appuyez sur l'interrupteur d'alimentation si l'appareil en possède un.
Cliquez sur Démarrer > Tous les programmes > Accessoires > exéc. Entrez X:\Setup.exe, en remplaçant « X » par la lettre représentant le lecteur, puis cliquez sur OK.
• Utilisez uniquement un câble USB ne dépassant pas 3 m.

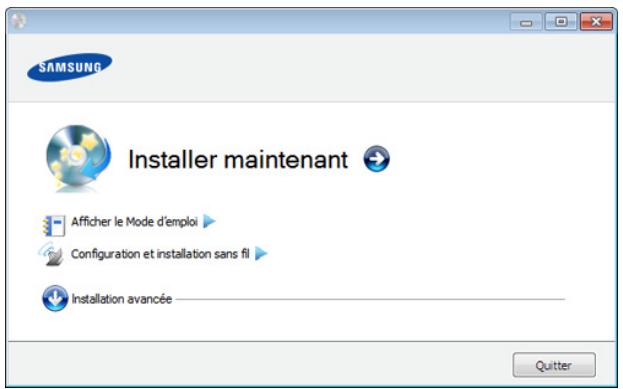

Configuration et installation sans fil menu)

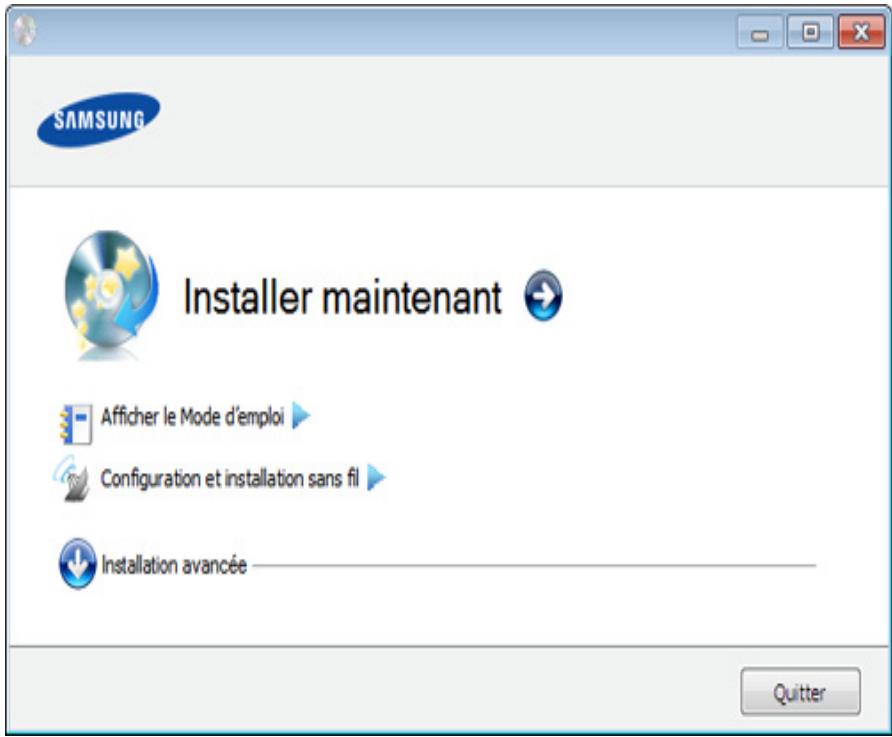

Insérez le CD du logiciel dans le lecteur de CD-ROM et réinstallez le pilote (voir « Installation locale du pilote » à la page 31).
• Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s’affichent pas à l’écran. Dans ce cas, votre appareil ne les prend pas en charge.
(Arrêter/Suppr.) pour revenir au mode prêt.
• La série SCX-470x Series ne prend pas en charge les fonctions de télécopie.

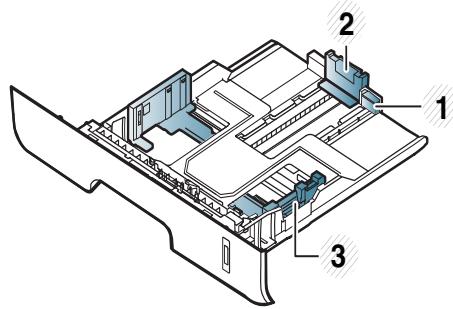

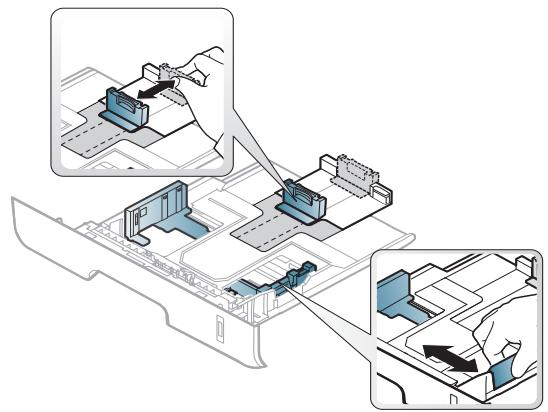

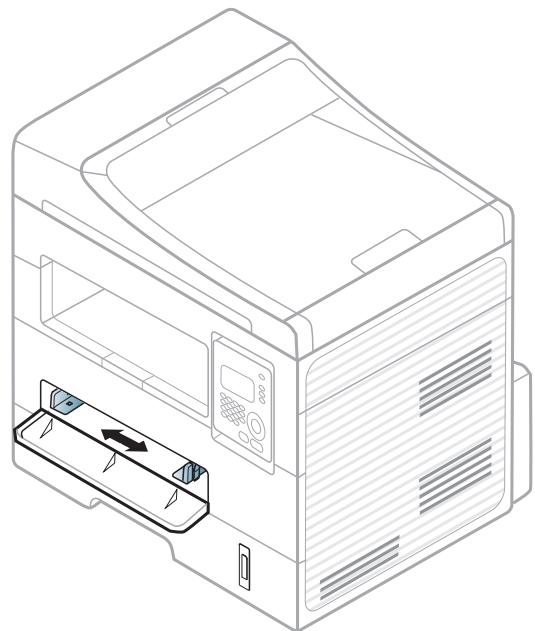

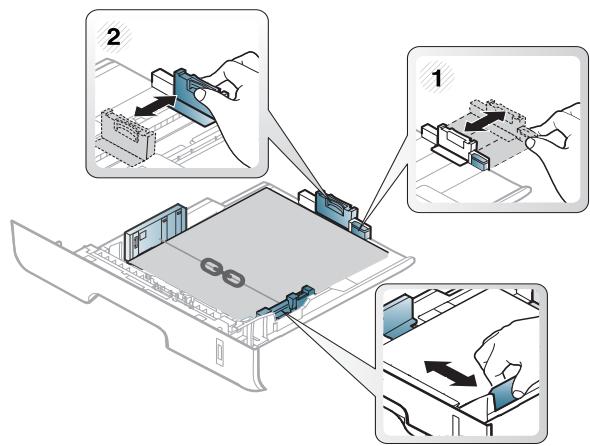

Si vous n'ajustez pas les guides, ceci peut causer un mauvais cadrage du papier, une impression oblique des images, ou un bourrage papier.
Selon le voltage de votre appareil, les types de papier disponibles pour l'impression recto/verso diffèrent. Reportez-vous au tableau suivant : Tension d'alimentation
Lorsque vous effectuez une impression à partir du bac, ne chargez pas de papier dans le chargeur manuel, car cela peut entraîner un bourrage papier.

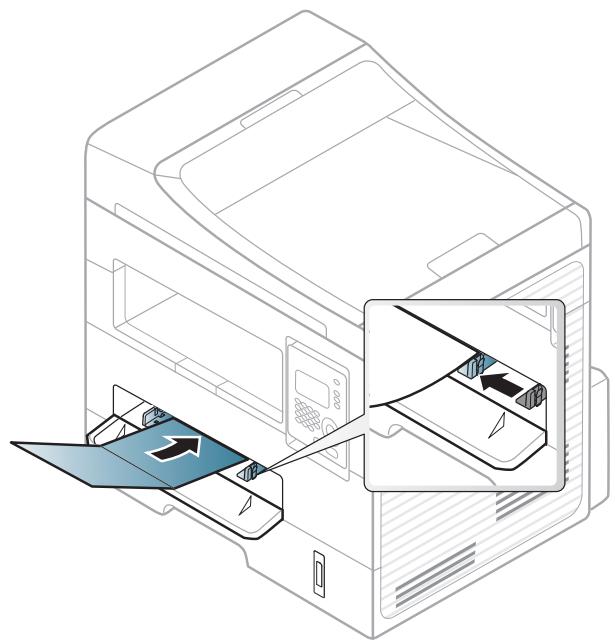

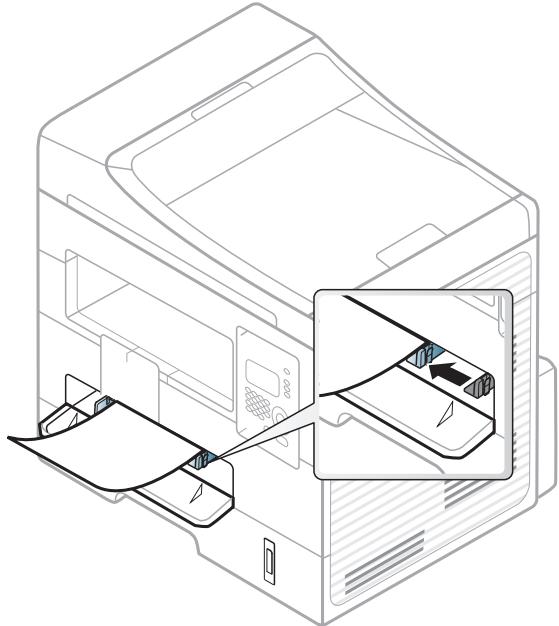

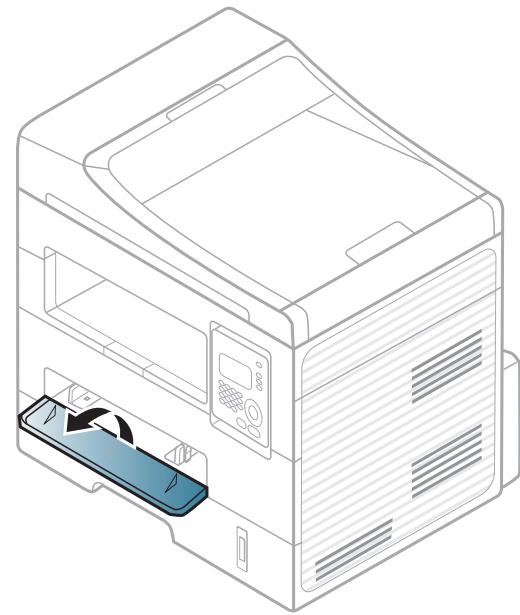

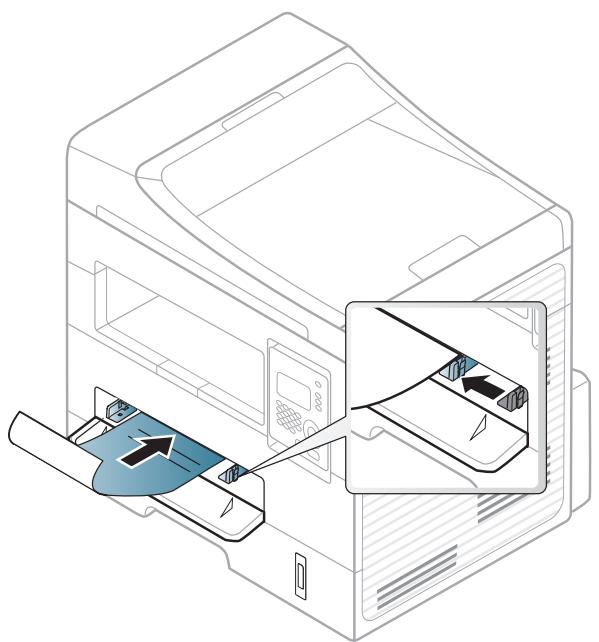

Le chargeur manuel peut contenir des supports de types et de formats spéciaux, tels que des cartes postales, des cartes de correspondance et des enveloppes (« Spécifications des supports d’impression » à la page 110).

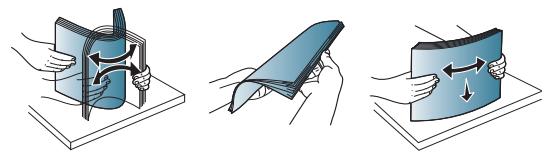

• Chargez uniquement des supports d’impression de même type, de même format et de même poids dans le chargeur manuel. • Pour éviter les bourrages papier, n’ajoutez pas de papier pendant l’impression tant que le chargeur manuel n’est pas vide. • Les supports doivent être chargés face à imprimer vers le haut, le bord supérieur étant introduit en premier dans le chargeur manuel, et être placés au centre du bac. • Pour garantir une impression de qualité et pour éviter les bourrages papier, ne chargez que le papier disponible (voir « Spécifications des supports d’impression » à la page 110). • Aplatissez tout plissement visible sur les cartes, les enveloppes et les étiquettes avant de les insérer dans le chargeur manuel. • Lors de l’impression sur support spécial, suivez les recommandations de chargement (voir « Impression sur supports spéciaux » à la page 48). • Lorsque des feuilles se chevauchent lors de l’impression avec le chargeur manuel, ouvrez le bac et retirez les feuilles ; recommencez l’impression. • Lorsque le papier ne s’alimente pas correctement pendant l’impression, poussez manuellement le papier jusqu’à ce qu’il commence à s’alimenter automatiquement. • Lorsque l'appareil est en mode d'économie d'énergie, celui-ci ne charge pas de papier à partir du chargeur manuel. Faites sortir l'appareil du mode Veille en appuyant sur le bouton d'alimentation avant d'utiliser le chargeur manuel.

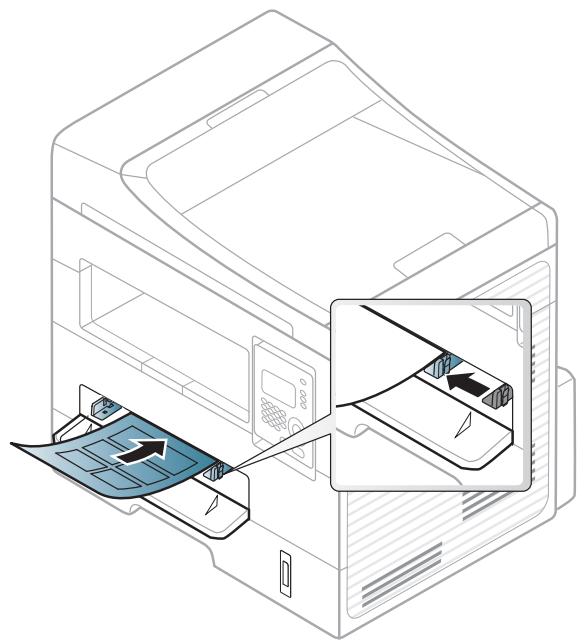

Par exemple, si vous souhaitez imprimer des étiquettes, sélectionnez Etiquettes comme Type de papier.
Si le support spécial présente des ondulations, des froissements ou des lignes noires grasses, ouvrez le capot arrière, puis rééssayez d'imprimer. Maintenez le capot arrière ouvert pendant l’impression.

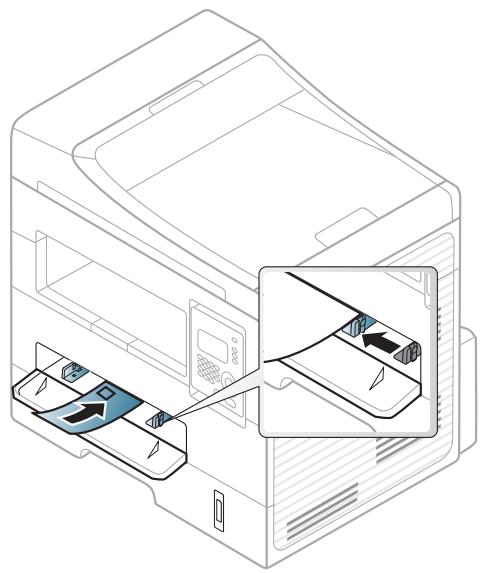

15 mm à partir du bord de l’enveloppe.

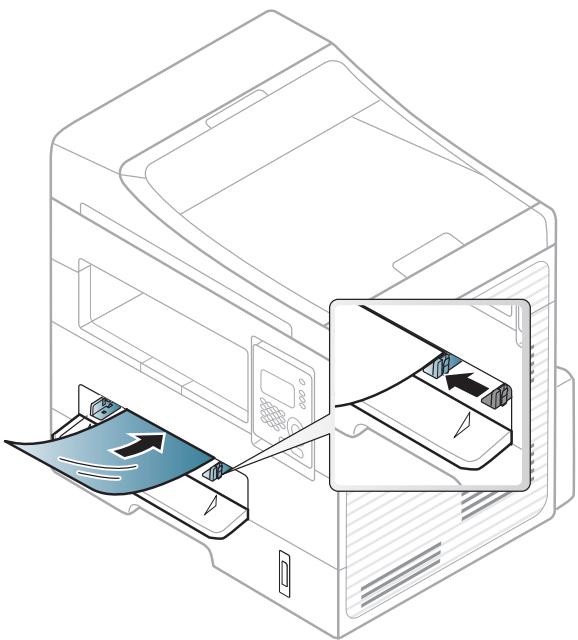

N’utilisez pas de transparents qui se séparent de la feuille de support.
Nous ne garantissons pas la qualité d’impression.
Il peut être nécessaire d'appuyer sur OK pour accéder aux sousmenus, pour certains modèles.
Ces encres ne doivent pas être inflammables ni endommager les rouleaux de l’appareil.

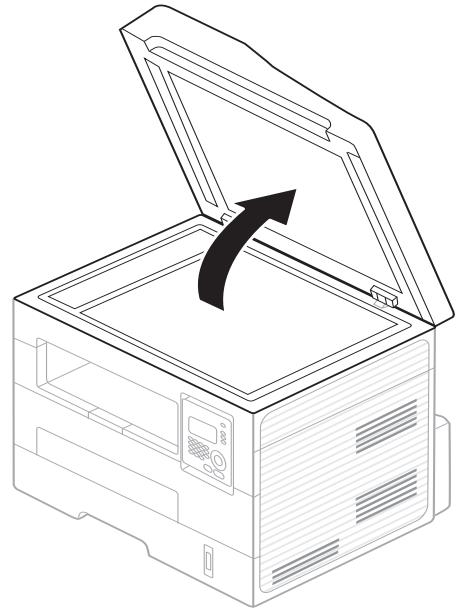

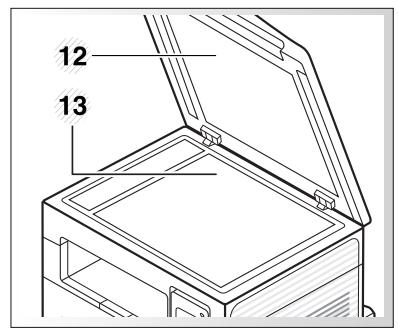

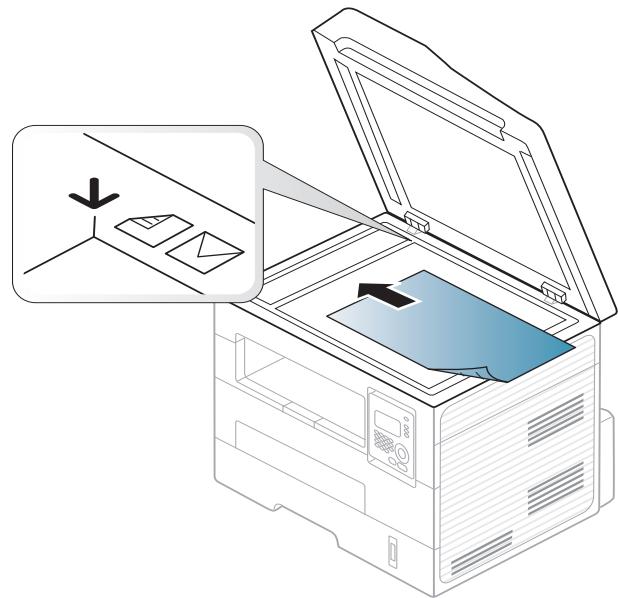

Sur la vitre d’exposition Avec la vitre d’exposition, vous pouvez copier ou numériser des originaux. Vous pouvez obtenir une qualité de numérisation optimale, notamment pour les images en couleur ou en niveaux de gris. Assurez-vous qu'aucun document ne se trouve dans le chargeur de documents. Si un original est détecté dans le chargeur de documents, il devient prioritaire par rapport à l’original placé sur la vitre d’exposition.
à la page 83). • Lorsque vous numérisez une page d’un livre ou d’un magazine, ouvrez complètement le capot du scanner, puis refermez-le. Si le livre ou le magazine fait plus de 30 mm d’épaisseur, laissez le chargeur ouvert pour effectuer la numérisation.

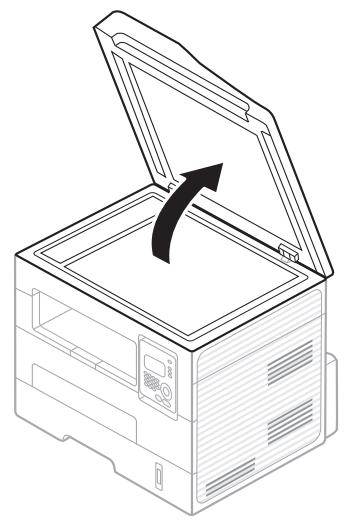

• Ne la touchez pas avec vos doigts en refermant le capot du scanner. Le capot du scanner pourrait tomber et être endommagé. • Ne regardez pas la lumière qui vient de l’intérieur du scanner lorsque vous copiez ou numérisez un document. Cela est dangereux pour vos yeux.

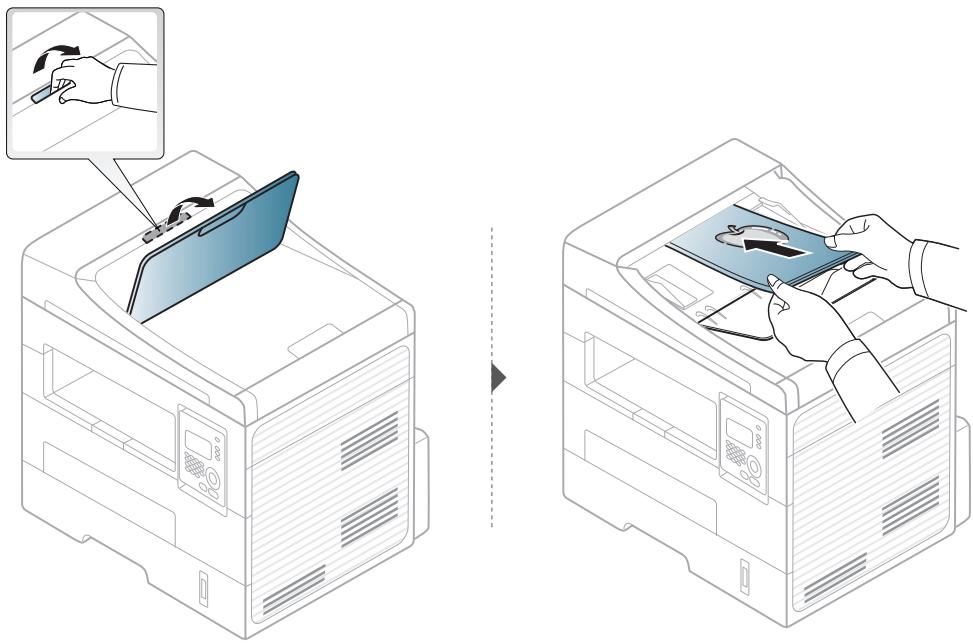

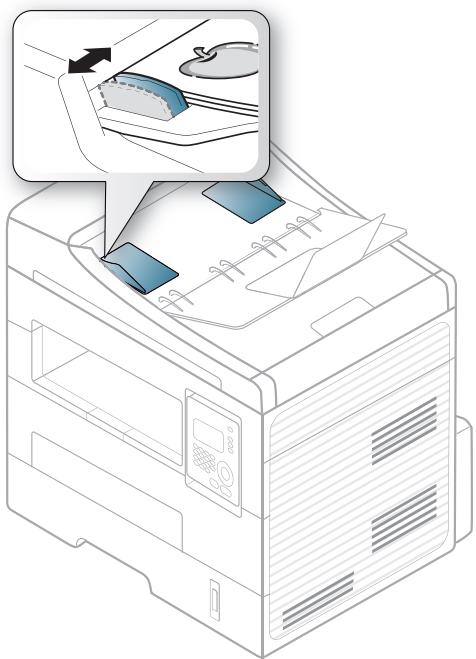

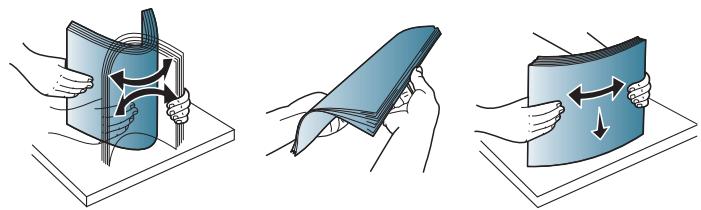

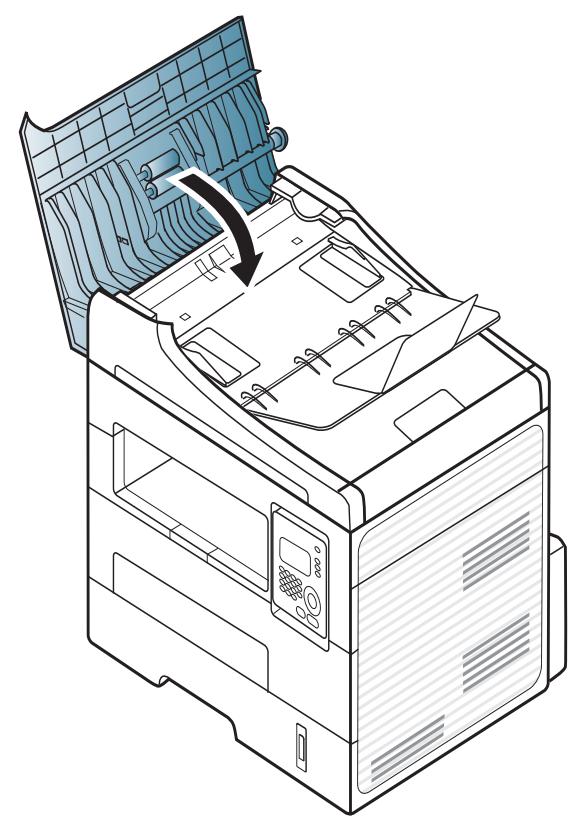

Le chargeur automatique de documents peut recevoir jusqu’à 40 feuilles de papier (75 g/m2) pour une tâche.
» à la page 83). • Pour imprimer des pages en recto-verso à l'aide de l'ADF, appuyez sur
(Arrêter/Suppr.) sur le panneau de commande.

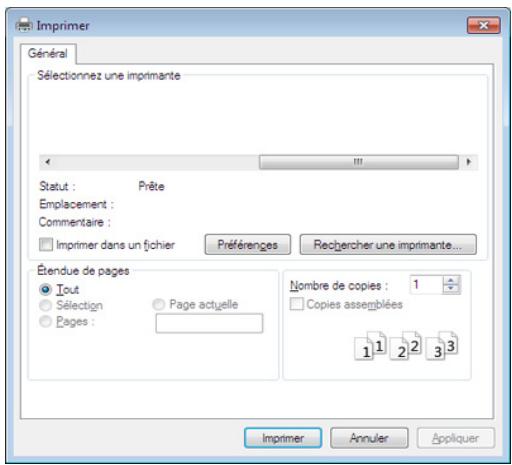

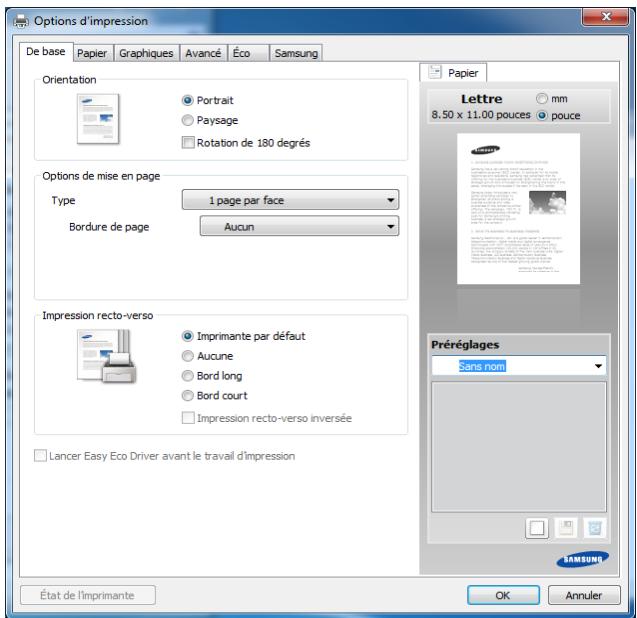

• La fenêtre Options d’impression présentée dans ce guide de l’utilisateur peut être différente de l’appareil utilisé. • Lorsque vous sélectionnez une option dans Options d’impression, vous pouvez voir une marque d’avertissement, ou . Un signifie que vous pouvez sélectionner cette option, mais qu’elle n’est pas recommandée, et une signifie que vous ne pouvez pas sélectionner cette option à cause de la configuration ou de l’environnement de votre machine.

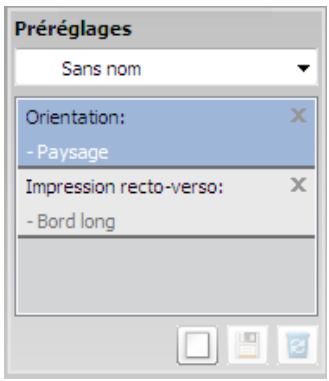

L’option Préréglages, visible sur chaque de préférences à l’exception de l’onglet Samsung, vous permet d’enregistrer vos préférences actuelles en vue d’une utilisation future. Pour enregistrer un élément Préréglages, procédez comme suit :
La fonction Eco réduit la consommation de toner et l’utilisation du papier. La fonction Eco vous permet d'économiser des ressources d'impression et vous permet d'effectuer une impression respectueuse de l'environnement.
Économiser le toner/2 pages par feuille/Ignorer les pages vierges) -
• Les paramètres définis sous le pilote de l’appareil prennent autorité sur ceux qui sont définis à partir du panneau de configuration.
• Il peut être nécessaire d'appuyer sur OK pour accéder aux sousmenus, pour certains modèles.
Web Service. Avant de sélectionner cet élément, vous devez configurer la fonction économique dans SyncThru™ Web Service > onglet Paramètres > Config. appareil > Système > Éco > Paramètres.
), ceci signifie que le mode économique est
Simulateur du résultat indique les résultats de lémission réduite de dioxyde de carbone, l'électricité utilisée, et la quantité de papier économisée pour les paramètres que vous avez sélectionnés. •
économique est désactivé.
Votre appareil propose des paramètres par défaut pour la copie, afin que vous puissiez effectuer rapidement et facilement une copie. Cependant, si vous souhaitez modifier les options pour chaque copie, utilisez les touches de fonction de copie situées sur le panneau de commande.
(Copie) du panneau de commande.
• Si vous appuyez sur (Arrêter/Suppr.) lors du paramétrage des options de copie, toutes les options définies pour la tâche en cours sont annulées et réinitialisées à leurs valeurs par défaut. Dans le cas contraire, elles ne reprennent leur état par défaut qu’une fois la copie terminée. • L'accès aux menus peut varier d'un modèle à l'autre (voir « Accès au menu » à la page 34). • Il peut être nécessaire d'appuyer sur OK pour accéder aux sousmenus, pour certains modèles.
2. Présentation des menus et configuration de base
Le réglage du type de document permet d’améliorer la qualité de la copie en sélectionnant le type de document utilisé.
Par exemple, l'option CLAIR+5 est la plus claire et l'option SOMBRE+5est la plus sombre.
Si le texte de l'impression est flou, sélectionnez TEXTE pour obtenir des textes plus nets.
Le menu Contraste vous permet d'augmenter ou de diminuer la différence entre les zones claires et sombres d'une image.
2. Présentation des menus et configuration de base
• Si l'appareil est en mode économique, les fonctions de réduction et d'agrandissement ne sont pas disponibles.
Mettre à l’échelle la copie en introduisant directement le pourcentage
• Vous devez placer l’original sur la vitre d’exposition pour pouvoir utiliser cette fonction. • Si l'appareil est en mode économique, cette fonction n'est pas disponible. • Sélectionnez (copier) > (Menu) > FONCT. COPIE > TYPE DOC. > PHOTO sur le panneau de commande.
Votre appareil commence la numérisation de la face avant et indique Placer verso et app. sur [Départ].
(Départ), seul le recto est
• Si l’original est plus grand que la zone imprimable, certaines parties risquent de ne pas apparaître à l’impression.

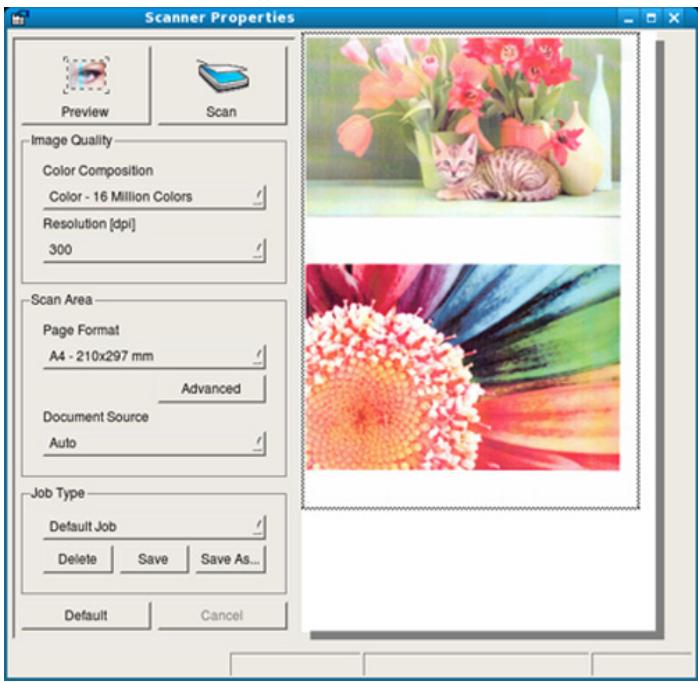

Basculer en mode avancé > Paramètres Numériser vers PC.
• Si vous souhaitez numériser en utilisant le réseau, consultez le guide Avancé (voir « Numérisation à partir d'un appareil connecté au réseau » à la page 256).
• Cette fonction n'est pas prise en charge par la série SCX-470X Series (voir « Vue d’ensemble du panneau de commande » à la page 26). • Pour en savoir plus sur les fonctions spéciales de télécopie, reportez-vous au guide Guive avancé (voir « Fonctions de télécopie » à la page 260).

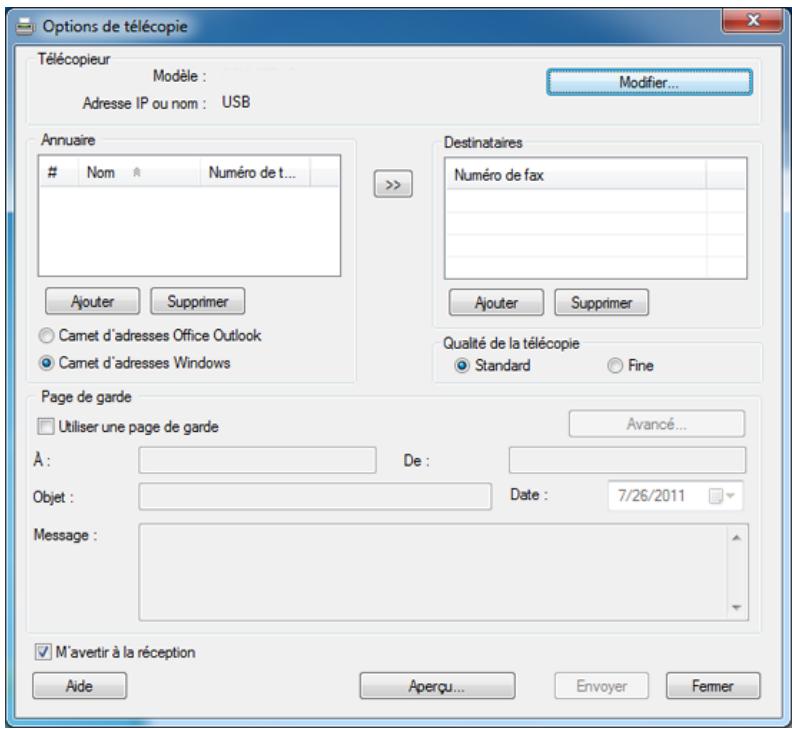

• Nous vous recommandons d’utiliser des services téléphoniques analogiques classiques (PSTN : réseau téléphonique public commuté) lors de la connexion des lignes téléphoniques pour utiliser le télécopieur. Si vous utilisez d’autres services Internet (DSL, ISDN, VolP), vous pouvez améliorer la qualité de connexion en utilisant le Micro-filtre. Le microfiltre élimine les signaux de bruit inutiles et améliore la qualité de la connexion ou d’Internet. Étant donné que le Micro-filtre DSL n’est pas fourni avec l’appareil, contactez votre fournisseur de services Internet pour l’utilisation sur le Micro-filtre DSL.

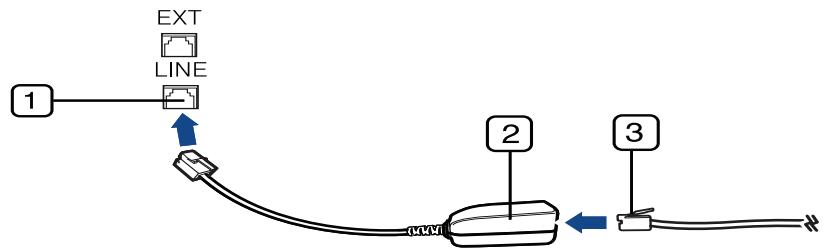

Avant d’envoyer ou de recevoir un fax, vous devez raccorder le cordon fourni à la prise téléphonique murale (voir « Vue arrière » à la page 25). Reportez-vous au Guide d’installation rapide pour la procédure de connexion. La mise en place d’une connexion téléphonique varie d’un pays à un autre.
2 Microfiltre 3 Modem DSL/Ligne téléphonique à la fois dans le chargeur de documents et sur la vitre d’exposition, l’appareil lit d’abord les documents du chargeur de documents, qui est prioritaire en matière de numérisation.
Suppr.) avant que l’appareil ne lance la transmission.
Vous pouvez ajuster la résolution et le contraste de l’original (voir « Configuration des paramètres de document » à la page 73).
(Départ) du panneau de commande. L’appareil lance la numérisation et envoie le fax aux destinataires.
(Ligne) sur le panneau de commande. Si votre appareil comporte un combiné, vous pouvez l'utiliser vous envoyer un fax (voir « Fonctionnalités par modèle » à la page 7).
Configuration des paramètres de document » à la page 73). Appuyez sur le bouton Ligne du panneau de commande ou soulevez le combiné. 2. Présentation des menus et configuration de base
Vous pouvez utiliser la fonction d'envoi multiple pour envoyer une télécopie vers plusieurs destinataires. Les originaux sont automatiquement enregistrés dans la mémoire et envoyés à un système distant. Une fois transmis, les documents sont automatiquement effacés de la mémoire (voir « Fonctionnalités par modèle » à la page 7).
Configuration des paramètres de document » à la page 73).
Un message vous invite à saisir un autre numéro de télécopie auquel envoyer le document.
2. Présentation des menus et configuration de base
La série SCX-470x Series ne prend pas en charge les fonctions de télécopie.
LUMINOSITE Vous pouvez sélectionner le niveau de contraste du document original.
Nombre de pages (moyenne)a
Patin du chargeur de documents Environ 20 000 pages Des bandes blanches ou l'impression devient plus claire et/ou la densité varie d'un côté à un autre.
• Si vous recevez du toner sur vos vêtements, essuyez-les avec un chiffon sec et lavez-les à l’eau froide. L’eau chaude fixe le toner sur le tissu. • Secouez bien la cartouche de toner, afin d'améliorer la qualité de l'impression initiale. • Ne touchez pas la partie inférieure verte de la cartouche de toner. Utilisez la poignée de la cartouche pour éviter de toucher la zone en question.
Remplacez si nécessaire les pièces correspondantes.
(Arrêter/Suppr.) pour revenir au mode prêt.

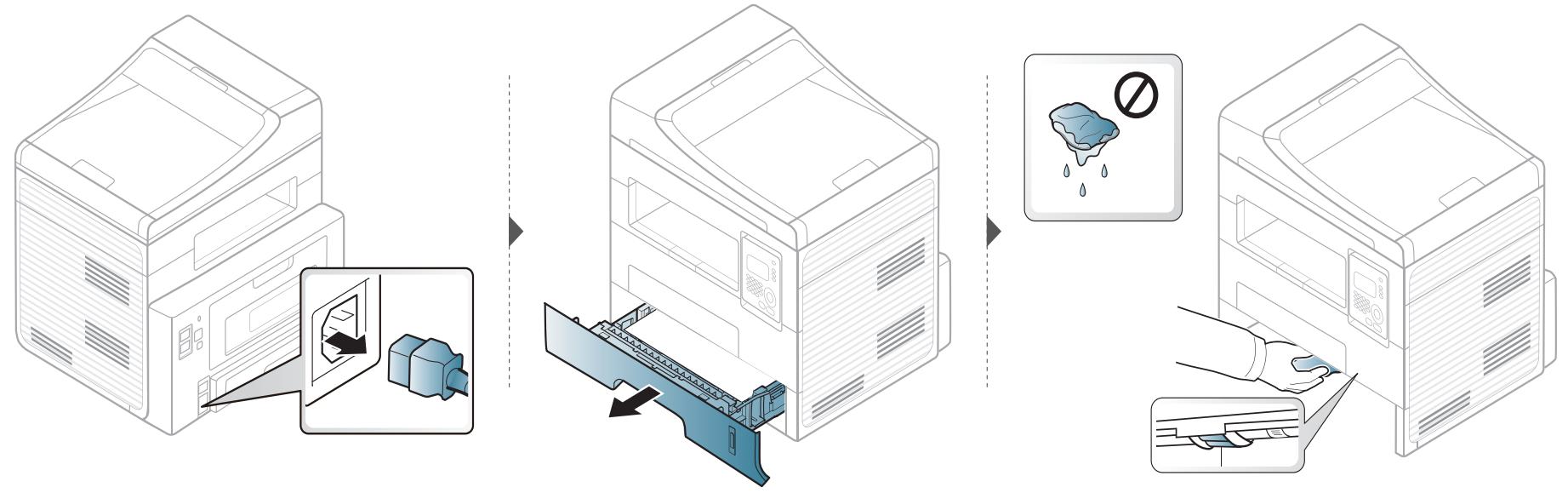

• Si votre appareil ou son environnement proche est souillé par du toner, nous vous recommandons d’utiliser un tissu ou un chiffon humidifié avec de l’eau pour le nettoyer. Avec un aspirateur, vous risquez de faire voler le toner et d’être incommodé par le nuage ainsi formé. • Lors de l’impression, des particules de poussière, de toner et de papier peuvent s’accumuler à l’intérieur de l’appareil. Cette accumulation risque d’entraîner des problèmes de qualité d’impression, tels que la présence de taches ou de traînées de toner. Le fait de nettoyer l’intérieur de l’appareil permet de supprimer et de diminuer ce genre de problèmes.

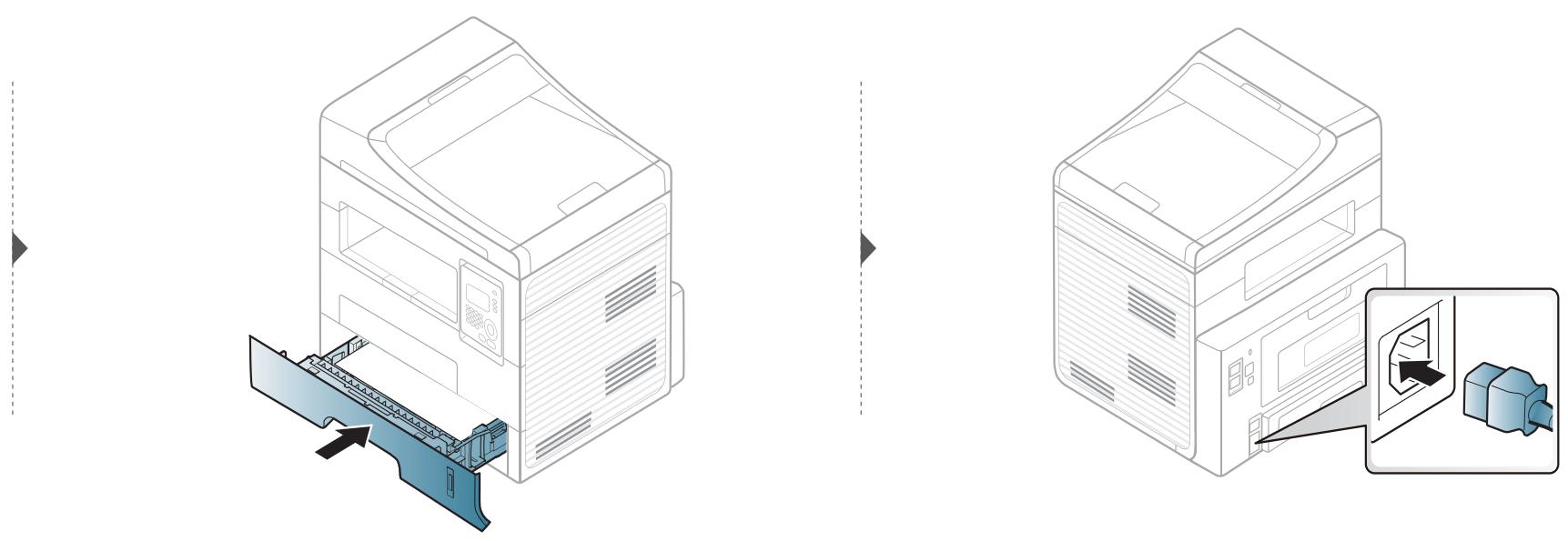

Nettoyez le boîtier de l’imprimante avec un chiffon doux non pelucheux. Humidifiez légèrement le chiffon avec de l’eau, mais faites attention à ne pas laisser couler de liquide sur l’appareil ou à l’intérieur.

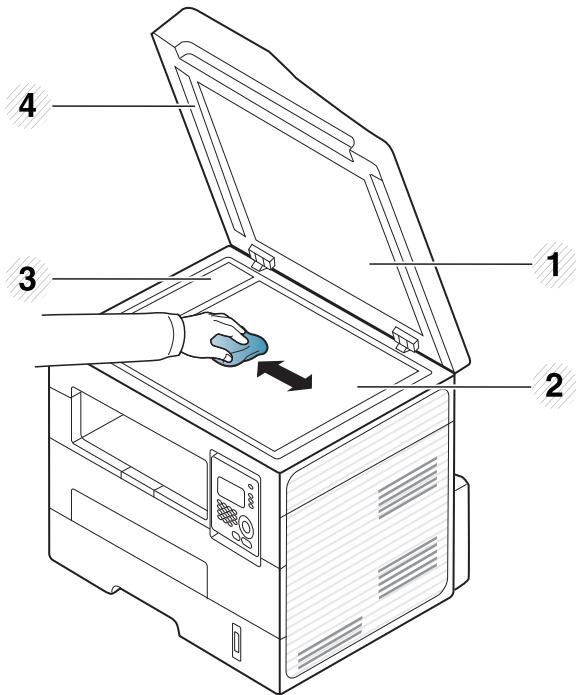

2 Essuyez la vitre d’exposition jusqu’à ce qu’elle soit propre et sèche.
2 Vitre d’exposition 3 Vitre du chargeur de documents 4 Barre blanche
• Pour résoudre l'erreur, consultez le message d'erreur et ses instructions dans la partie consacrée au dépannage. • Vous pouvez également résoudre l'erreur en suivant les instructions de l'Etat d'impression de l'ordinateur ou la fenêtre du programme Smart Panel. • Si le problème persiste, contactez un technicien de maintenance.
Voyant • L’appareil est connecté et il est prêt à être utilisé. • Un léger dysfonctionnement est survenu et l’appareil est en attente jusqu’à ce qu’il soit corrigé. Consultez le message d’erreur. Dès que le problème est résolu, l’appareil reprend la tâche interrompue. Pour les modèles ne possédant pas d'écran d'affichage sur le panneau de commande, cette fonction n'est pas applicable. • Une petite quantité de toner reste dans la cartouche. L’autonomie estimée de la cartouche est presque atteinte. Préparez une nouvelle cartouche de remplacement. Vous pouvez améliorer provisoirement la qualité d’impression en redistribuant le reste du toner (voir « Redistribution du toner » à la page 79).
• Le capot est ouvert. Fermez le capot. • Le bac est vide. Insérez du papier dans le bac. • L’appareil s’est arrêté à la suite d’une erreur sévère. Consultez le message d’erreur (voir « Signification des messages d’erreur » à la page 102).
à la norme ISO/IEC 19752. Le nombre de pages peut varier en fonction de l’environnement d’exploitation, du pourcentage de zone d'image, du délai entre chaque impression, des graphiques ainsi que du type et du format des supports. Un peu de toner peut rester dans la cartouche, même lorsque le voyant rouge est allumé et que l’imprimante s'arrête d'imprimer. b. SCX-472x Series uniquement.

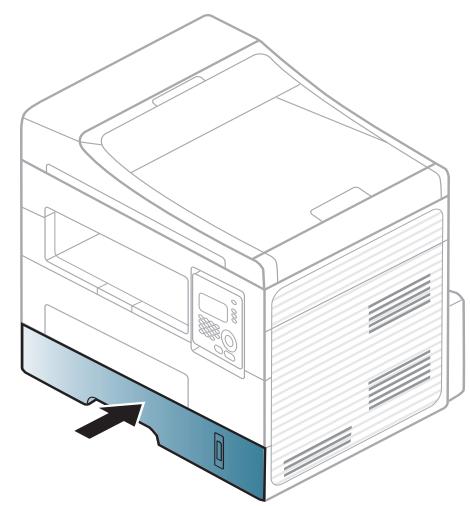

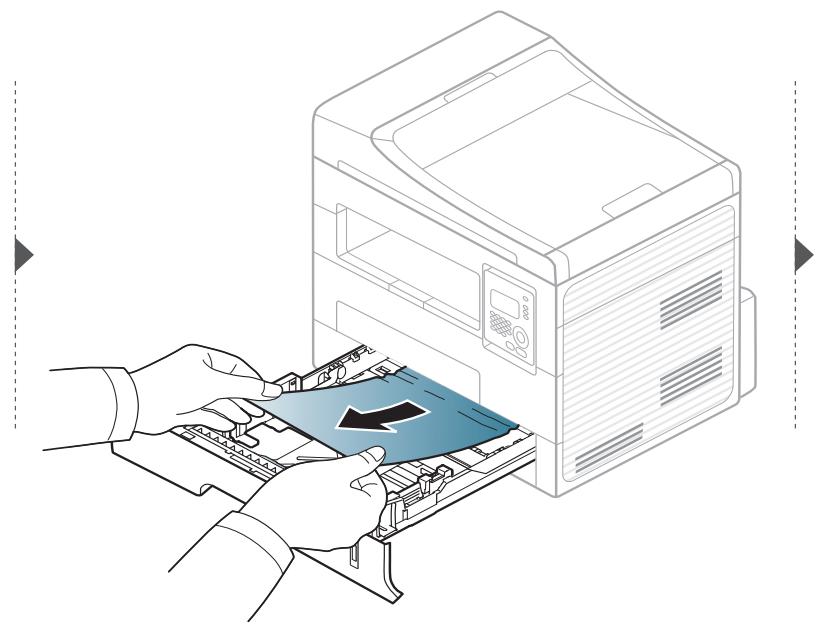

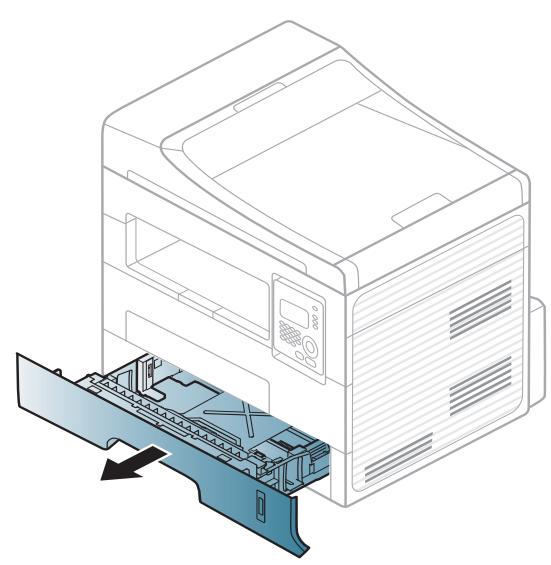

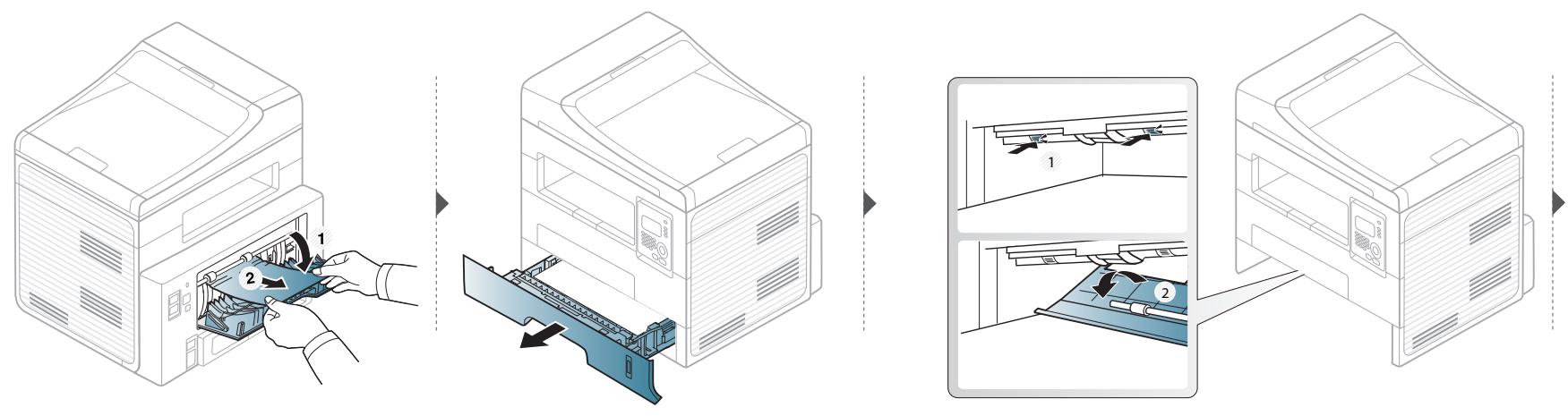

(voir « Dans le bac » à la page 95).

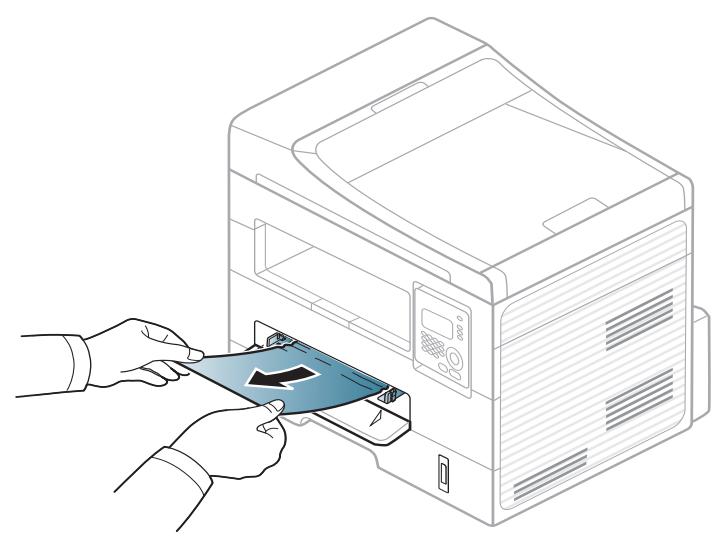

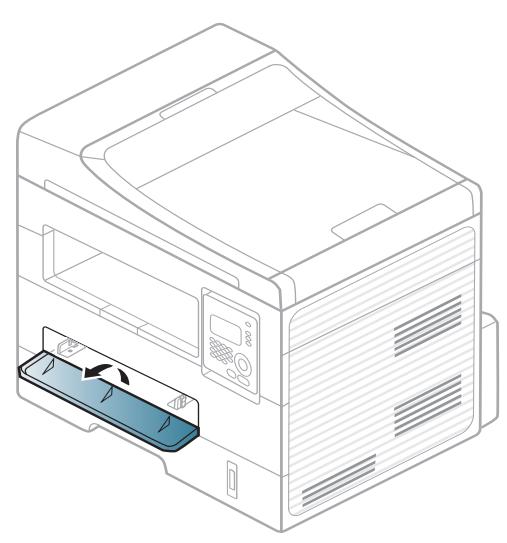

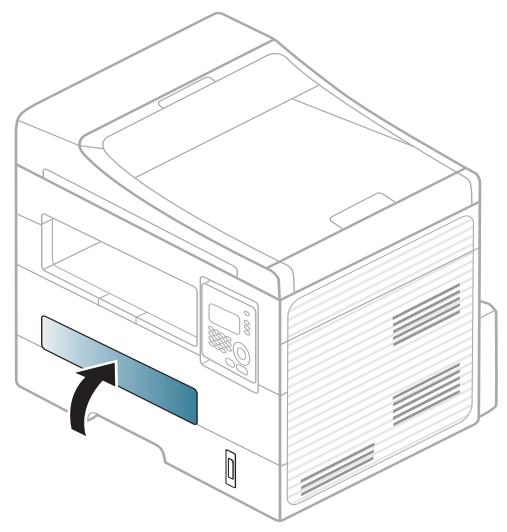

(voir « Dans le bac d’alimentation manuel » à la page 96).

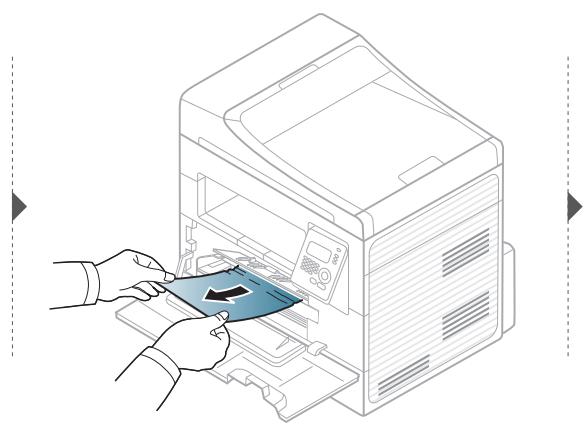

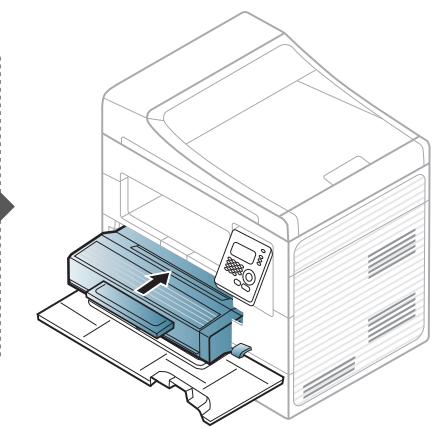

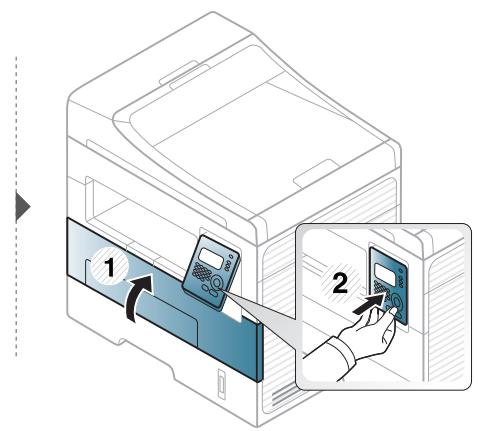

à l’intérieur de l’appareil.

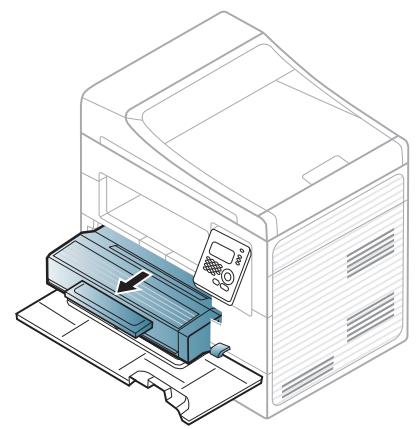

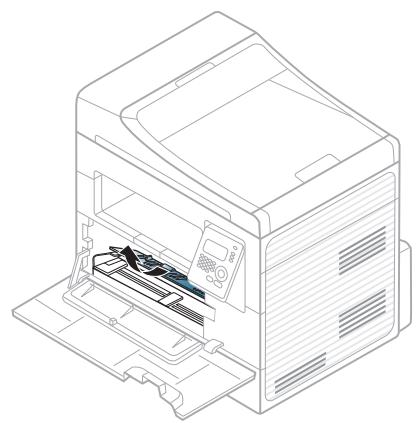

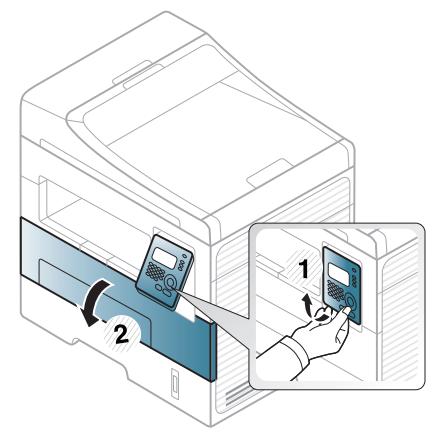

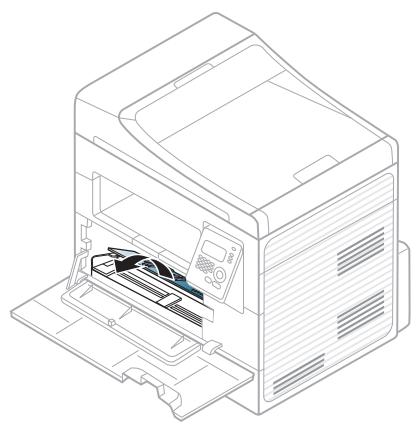

(voir « À l’intérieur de l’appareil » à la page 97).
(voir « Au niveau du bac de sortie » à la page 98).

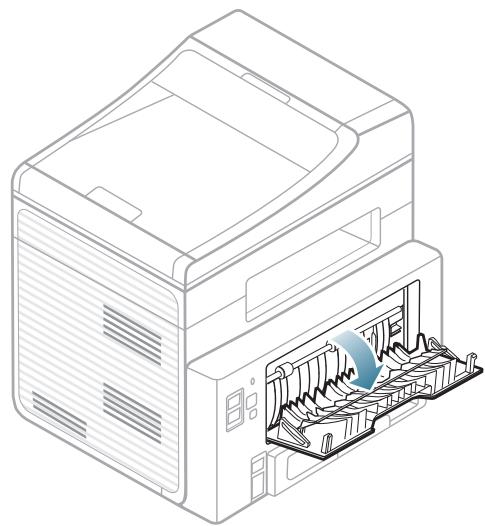

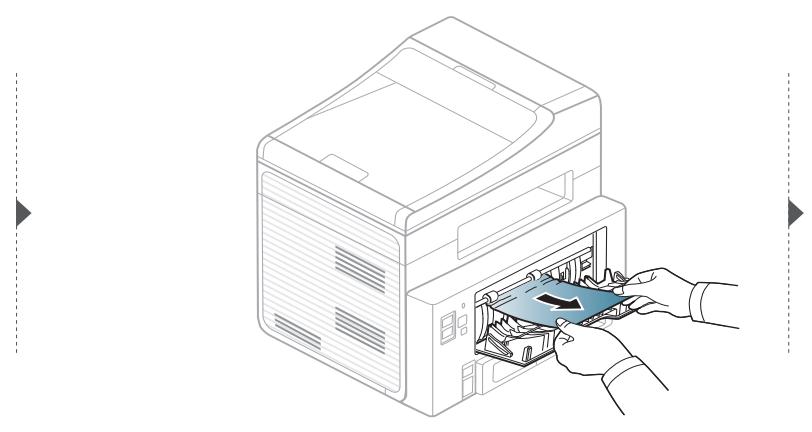

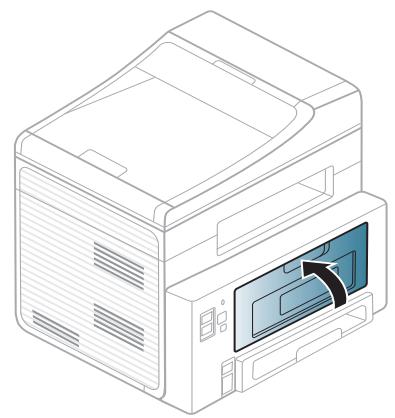

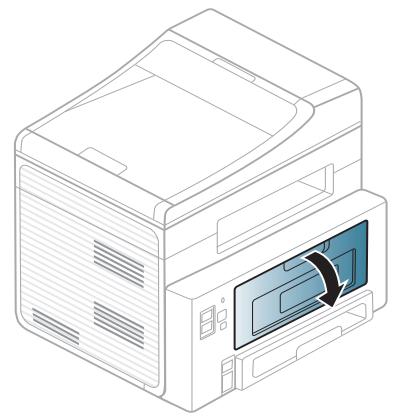

(voir « Dans la zone de l’unité recto/verso » à la page 99).
• [numéro de bac] indique le numéro de bac.

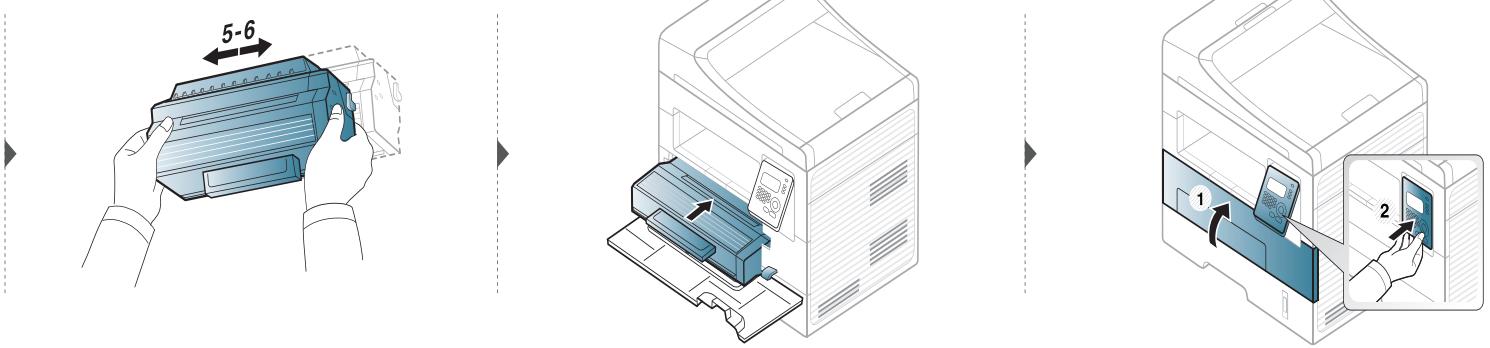

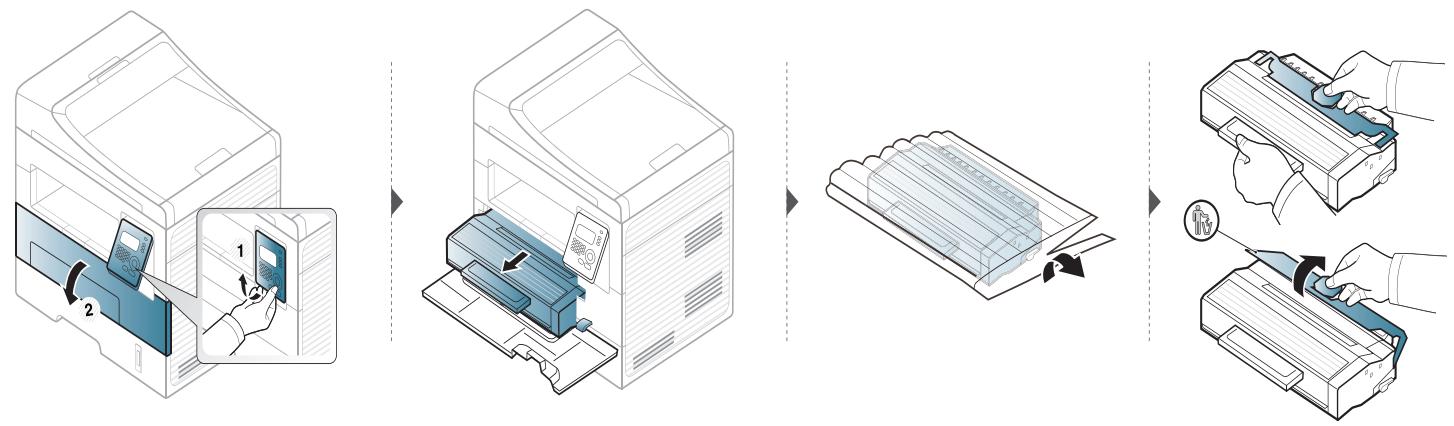

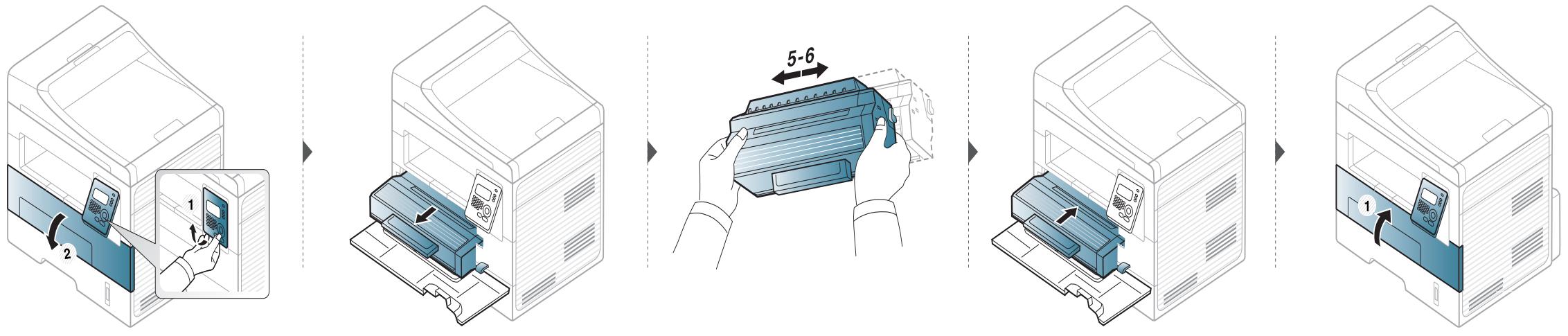

Vous pouvez améliorer provisoirement la qualité d’impression en redistribuant le reste du toner (voir « Redistribution du toner » à la page 79).
ISO/IEC 19752 (voir « Consommables disponibles » à la page 77). Le nombre de pages peut varier en fonction de l’environnement d’exploitation, du pourcentage de zone d’image, du délai entre chaque impression, du type et du format des supports. Une certaine quantité de toner peut rester dans la cartouche, même lorsque le message « Mettre une nouvelle cartouche » s’affiche et que l’impression cesse.
• Vous pouvez choisir STOP ou CONTINUER comme indiqué sur le panneau de commande. Si vous sélectionnez STOP, l’imprimante arrête l’impression et vous ne pouvez plus imprimer avant d’avoir changé la cartouche. Si vous sélectionnez CONTINUER, l’imprimante continue l’Impression, mais la qualité d’impression ne peut pas être garantie. • Pour garantir la meilleure qualité d’impression, remplacez la cartouche de toner lorsque ce message apparaît. L’utilisation d’une cartouche au-delà de ce point peut entraîner des problèmes de qualité d’impression (voir « Remplacement de la cartouche de toner » à la page 80).
Tout entretien ou réparation requis suite à l’utilisation de cartouches de toner non authentiques Samsung ne sera pas couvert par la garantie de l’appareil. • Si l’appareil arrête l’impression, remplacez la cartouche de toner (voir « Remplacement de la cartouche de toner » à la page 80).

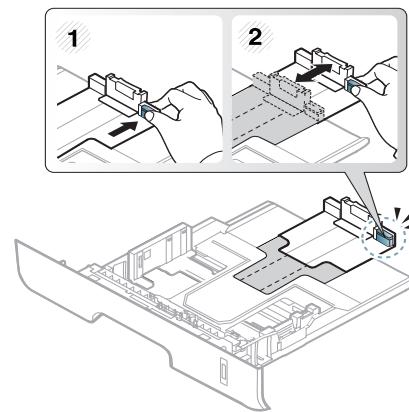

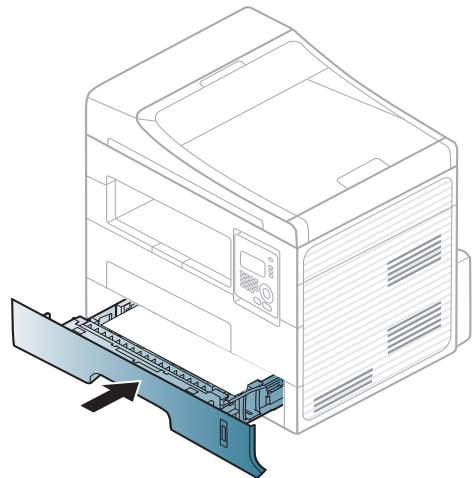

Chargez du papier dans le bac (voir « Chargement de papier dans le bac » à la page 46, « Chargement de papier dans le bac » à la page 46). Chargez le format de papier requis.
Pour plus d’informations sur le programme ENERGY STAR, reportez-vous au site http://www.energystar.gov Les modèles certifiés ENERGY STAR comporteront une étiquette ENERGY STAR. Vérifiez si votre ordinateur est certifié ENERGY STAR.
(chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. Pour éviter toute atteinte à l’environnement ou à la santé des personnes due à une mise au rebut non contrôlée, veuillez séparer ces éléments des autres déchets et les recycler afin de promouvoir une réutilisation durable des ressources matérielles. Les particuliers doivent contacter le revendeur chez qui ils ont acheté le produit ou l’administration appropriée pour s’informer sur le lieu et le moyen de recycler ces éléments tout en préservant l’environnement. Les utilisateurs professionnels doivent contacter leur fournisseur et vérifier les conditions figurant dans le contrat d’achat. Cet appareil et ses accessoires électroniques ne doivent pas être mélangés avec d’autres déchets commerciaux lors de leur mise au rebut.
Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. Lorsqu’ils sont inscrits, les symboles chimiques Hg, Cd ou Pb indiquent que la batterie contient une dose de mercure, de cadmium ou de plomb supérieure à ce que prévoit la directive européenne 2006/66. Si les batteries en question ne sont pas éliminées correctement, ces substances peuvent être nocives pour la santé humaine et pour l’environnement. Afin de protéger les ressources naturelles et d’encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.
Commission Fédérale des Télécommunications (Federal Communications Commission, FCC)
édictée par l’Industrie et Sciences Canada.
Votre imprimante est susceptible de comporter des équipements à radiofréquences basse puissance (pour les communications sans fil) fonctionnant dans la bande des 2,4 GHz et destinés aux réseaux locaux radioélectriques. Cette section est applicable uniquement en présence de ces appareils. Reportez-vous à l’étiquette des spécifications techniques pour vérifier la présence de tels équipements sans fil. Les périphériques sans fil de votre système sont homologués uniquement pour être utilisés aux États-Unis d’Amérique si un numéro d’ID FCC se trouve sur l’étiquette du système. La FCC conseille de conserver un écart minimal de 20 cm entre l’équipement sans fil et l’utilisateur (membres non inclus). Cette distance de 20 cm doit être respectée lorsque l’équipement sans fil est sous tension. La puissance d’émission du (ou des) périphérique(s) sans fil éventuellement intégrés à votre imprimante est largement inférieure aux limites d’exposition aux champs RF définies par la FCC.
Contactez le fabricant pour toute modification.
1 La date et l’heure de transmission.
3 le numéro de téléphone de la machine émettrice, de l’entreprise, de l’entité commerciale ou du particulier. Votre opérateur télécom peut modifier ses équipements de communication, leur fonctionnement ou certaines procédures lorsqu’il l’estime nécessaire dans la limite du raisonnable et tant que cela n’est pas en contradiction avec l’alinéa 68 de la réglementation FCC. Si, pour un client, il est logique de penser que de telles modifications risquent d’entraîner l’incompatibilité de certains de ses terminaux avec les équipements de communication de l’opérateur, de rendre nécessaire leur modification ou leur altération, ou d’avoir des conséquences matérielles quelconques sur leur utilisation ou leurs performances, ce client est en droit d’en être informé par écrit de façon adéquate, afin de lui permettre de prendre les mesures visant à une utilisation ininterrompue des terminaux en question.
Il permet de déterminer les éventuelles surcharges. L’installation de plusieurs types d’équipement sur la même ligne téléphonique peut causer des problèmes pour les appels téléphoniques entrants et sortants, en particulier la sonnerie en cas d’appel. Pour un service optimal de l’opérateur télécom, la somme des indices REN de tous ces équipements doit être inférieure à cinq. Dans certains cas, la somme de cinq équipements peut ne pas permettre l’utilisation de la ligne. Si l’un de vos équipements téléphoniques ne fonctionne pas correctement, débranchezle immédiatement de la ligne téléphonique car il peut endommager le réseau téléphonique. L’équipement est conforme à la Partie 68 des règles de la FCC et aux exigences adoptées par l’ACTA. La partie arrière de cet équipement présente une étiquette mentionnant, entre autres, l’identifiant du produit au format américain : AAAEQ##TXXXX. En cas de besoin, vous devez indiquer ce numéro à l’opérateur télécom.
La fiche électrique la plus utilisée au Royaume-Uni est la prise de 13 A. Cependant, certains bâtiments (particulièrement les plus anciens) ne disposent pas de prises de courant de 13 A. Vous devez alors vous procurer un adaptateur approprié. Ne retirez pas la fiche moulée d’origine.
Le code de couleurs suivant est appliqué aux fils des branchements électriques:
• Bleu: Neutre • Brun: Phase Connectez le fil bleu à la broche signalée par la lettre « N » (neutre) ou par la couleur noire. Connectez le fil marron à la broche signalée par la lettre « L » ou par la couleur rouge. Un fusible de 13 A doit être présent dans la fiche, dans l’adaptateur ou sur le tableau électrique.
[SCX-470xND Series] est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive basse tension (2006/95/EC), Directive EMC (2004/108/EC). Par la présente, Samsung Electronics déclare que cet appareil [SCX-472xFW Series, SCX-472xHW Series, SCX-472xFD Series, SCX-472xHD Series, SCX-472xHN Series, SCX470xDN Series] est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive R&TTE 1999/5/ EC. Vous pouvez consulter la déclaration de conformité sur www.samsung.com. Accédez à Assistance > Téléchargements et entrez le nom de votre imprimante (MFP) pour parcourir cette déclaration.
01.01.1996: directive 2004/108/EC du Conseil de l’UE, harmonisation des lois des États membres relatives à la compatibilité électromagnétique.
RTCP nationaux et les PBX des pays européens : si vous rencontrez des problèmes, contactez tout d'abord le laboratoire qualité européen de Samsung Electronics Co., Ltd. Cet appareil a été testé pour s'assurer de sa conformité avec la norme TBR21. Pour aider à l'utilisation d'un terminal conforme à cette norme, le European Telecommunication Standards Institute (ETSI) a publié un document consultatif (EG 201 121) qui contient des notes et des exigences supplémentaires pour assurer la compatibilité du réseau avec les terminaux utilisant la norme TBR21. L'appareil a été conçu en suivant toutes les notes consultatives pertinentes de ce document et il est parfaitement conforme avec ces dernières.
équipements radioélectriques (pour les produits comportant des équipements radio homologués par l’UE) Cette imprimante est susceptible de comporter des équipements à radiofréquences basse puissance (pour les communications sans fil) fonctionnant dans la bande des 2,4/5 GHz et destinés à un usage personnel ou professionnel. Cette section est applicable uniquement en présence de ces appareils. Reportez-vous à l’étiquette des spécifications techniques pour vérifier la présence de tels équipements sans fil. Les équipements sans fil dont dispose votre imprimante peuvent être utilisés dans l’Union Européenne et les pays associés si la marque CE accompagnée d’un numéro d’enregistrement délivré par l’organisme compétent et un symbole d’avertissement figurent sur l’étiquette des spécifications techniques.
2483,5 MHz pour les équipements dont la puissance d’émission est supérieure à 10 mW, comme les équipements sans fil Pays de l’AELE et de l’EEE Pas de limitations à l’heure actuelle 24
Les limitations supplémentaires, les avertissements et les mesures de précaution spécifiques à certains pays sont indiquées dans les sections de ces pays (ou les sections de leur groupe de pays). Les périphériques sans fil de votre système sont homologués uniquement pour être utilisés dans les pays identifiés par la marque d’homologation pour les fréquences radio sur l’étiquette d’évaluation du système. Si le pays dans lequel vous allez utiliser le périphérique sans fil n’est pas répertorié, contactez l’agence d’homologation des fréquences radio la plus proche pour satisfaire aux normes imposées. Les appareils sans fil font l’objet d’une réglementation stricte, et leur utilisation peut ne pas être autorisée.
Cet émetteur ne doit pas être installé ou utilisé conjointement avec tout autre type d’antenne ou d’émetteur. Dans certains cas, les équipements sans fil font l’objet de restrictions. Des exemples de restrictions fréquentes sont indiqués ci-dessous: Les communications sans fil par fréquence radio peuvent créer des interférences avec les équipement des avions commerciaux. Actuellement, les règlements en vigueur dans les compagnies aériennes imposent d’éteindre les équipements sans fil pendant les vols. Les périphériques de communication IEEE 802.11 (également connu sous le nom Ethernet sans fil) et Bluetooth sont des exemples de périphériques permettant la communication sans fil.
équipements ou services est néfaste ou considéré comme néfaste, l’utilisation d’appareils sans fil peut être limitée ou interdite. Parmi ces environnements, on compte notamment les aéroports, les hôpitaux et les lieux dont l’atmosphère est chargée d’oxygène ou de gaz inflammable. Lorsque vous vous trouvez dans un environnement où vous n’êtes pas sûr de pouvoir utiliser un appareil sans fil, demandez aux autorités compétentes l’autorisation d’allumer ou d’utiliser votre appareil sans fil. Chaque pays a mis en place des restrictions différentes pour l’utilisation d’appareils sans fil. Étant donné que votre système est équipé d’un appareil sans fil, vérifiez avant votre départ auprès de l’autorité d’approbation des fréquences radio la plus proche s’il existe des restrictions d’utilisation pour les appareils sans fil dans le pays de destination. Si votre système vous a été fourni avec un appareil sans fil intégré, n’utilisez pas cet appareil sans fil tant que tous les capots et protections ne sont pas installés, et que l’appareil n’est pas complètement assemblé. Les appareils sans fil ne peuvent pas être réparés par l’utilisateur. Ne leur apportez aucune sorte de modification. Toute modification apportée à un appareil sans fil annule l’autorisation de l’utiliser. Contactez le fabricant pour toute modification. Utilisez uniquement les pilotes autorisés pour le pays dans lequel l’appareil sera utilisé. Pour plus d’informations, reportez-vous au kit de restauration système du fabricant ou contactez le support technique du fabricant.

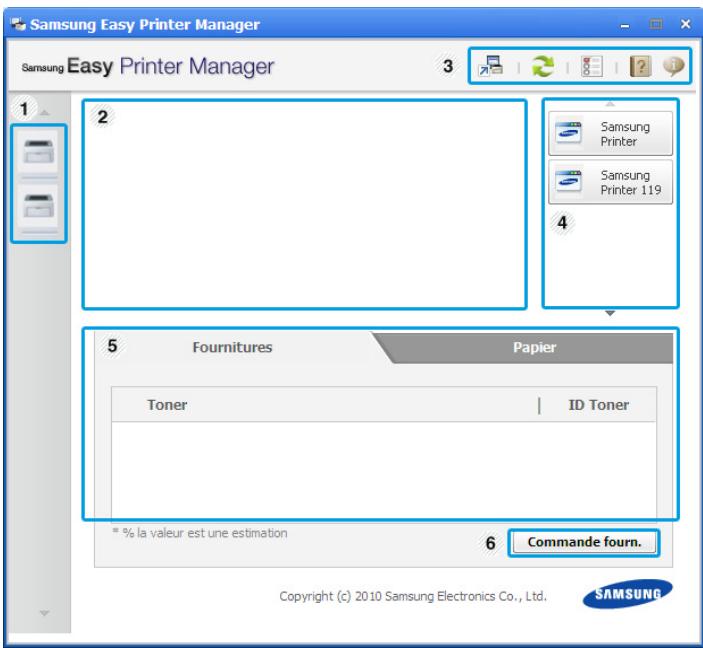

1. Installation des logiciels Installation sur un Macintosh
à votre ordinateur à l’aide du câble. Si votre appareil est relié à un réseau, ignorez les étapes suivantes et passez à l’installation du pilote de l’appareil connecté à un réseau (voir « Installation du pilote sur le réseau » à la page 148).
Installation sur un Macintosh 1
Cliquez sur Accepter pour accepter le contrat de licence.
1. Installation des logiciels
Fonctionnalités par modèle » à la page 7).
IP. • • Si l'appareil ne prend pas en charge l'interface réseau, il ne pourra pas utiliser cette fonction (voir « Vue arrière » à la page 25). • TCP/IPv6 n’est pas pris en charge par ce programme.
• Si l'appareil ne prend pas en charge l'interface réseau, il ne pourra pas utiliser cette fonction (voir « Vue arrière » à la page 25). • TCP/IPv6 n’est pas pris en charge par ce programme.
(Menu) sur le panneau de commande, puis sélectionnez Réseau > CONFIG RESEAU (Configuration réseau).

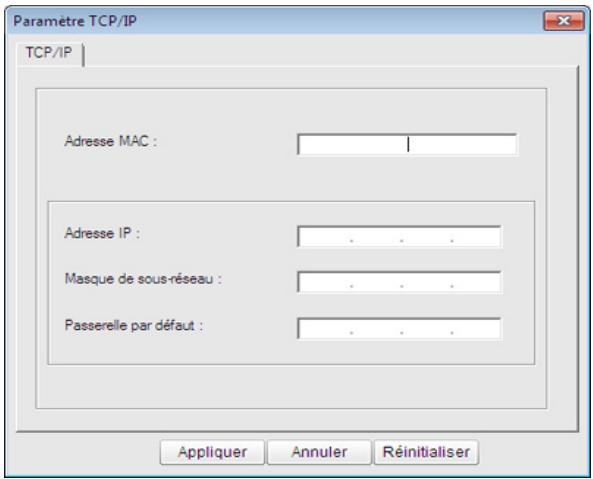

Avant d'utiliser le programme SetIP, désactivez le pare-feu de l'ordinateur dans Panneau de configuration > Centre de sécurité > Pare-feu Windows.
Saisissez les nouvelles informations de l’appareil dans la fenêtre de configuration. dans un intranet d’entreprise, ces informations peuvent devoir être affectées par un gestionnaire du réseau avant de poursuivre.
Fonctionnalités par modèle » à la page 7).
Configuration et installation sans fil menu.
Le programme recherche l’appareil. 2. Utilisation d'un appareil connecté au réseau
Paramètres de ligne de commande Le tableau suivant indique les commandes pouvant être utilisées dans la fenêtre de commande.
P« <nom de port> »
Spécifie le port d’imprimante. Pour un port local, ce port doit exister sur le système avant d’être spécifié par la commande.
ce fichier script personnalisé est prioritaire sur les paramètres du programme d’installation par défaut du package d’installation, mais n’est pas prioritaire sur les paramètres de ligne de commande.
Windows au système et les partages avec un <nom de partage> spécifié pour point and print.
Ouvre le dossier Imprimantes et télécopieurs après l’installation.
Cette commande permet d’ouvrir le dossier Imprimantes et télécopieurs après l’installation en mode silencieux.
F« <nom de fichier journal> »
Cliquez sur Continuer. Lisez le contrat de licence et cliquez sur Continuer. Cliquez sur Accepter pour accepter le contrat de licence. Lorsqu’un message avertissant de la fermeture de toutes les applications en cours d’exécution sur votre ordinateur apparaît, cliquez sur Continuer.
Configuration sous Macintosh » à la page 175.
• voir « Installation de Printer Settings Utility » à la page 141.
• Certains composants et fonctions en option peuvent être indisponibles en fonction du modèle ou du pays (voir « Système d’exploitation » à la page 7).
(http://www.samsung.com > rechercher votre produit > assistance ou téléchargements). “./install” install est le fichier script du programme d’installation qui est utilisé pour installer ou désinstaller le package du pilote d’impression UNIX. Utilisez la commande « chmod 755 install » pour donner l’autorisation au script du programme d’installation.
Sélectionnez Copies pour définir le nombre de copies. Cochez l’option Collate pour recevoir les copies déjà triées. Cochez l’option Reverse Order pour recevoir les copies dans l’ordre inverse.
Appuyez sur Réseau > TCP/IP (IPv6) > IPv6 activé. Sélectionnez ACTIVE et appuyez sur OK. Mettez l’appareil hors tension puis sous tension. Réinstallez le pilote d’impression.
(Menu) sur le panneau de configuration.
Cliquez sur le bouton Appliquer.
Le réseau sans fil peut ne pas être disponible selon le modèle. (voir « Fonctionnalités par modèle » à la page 7). • Cette fonction n'est disponible que pour la série SCX-472xW Series uniquement.
Les réseaux sans fil exigent une sécurité plus élevée et c’est pourquoi, lors de la création d’un point d’accès, on crée un nom de réseau (SSID), le type de sécurité utilisé, et une clé réseau pour le réseau. Recherchez ces informations avant de commencer l’installation de l’appareil.
12 Vous pouvez installer un réseau sans fil depuis le panneau de commande de l’appareil ou depuis l’ordinateur.
Il s’agit d’un environnement généralement utilisé pour les particuliers, les bureaux à domicile et les petites entreprises. Ce mode utilise un point d’accès pour communiquer avec l’appareil sans fil.
(les systèmes d’exploitation Windows et Macintosh sont pris en charge).
Si vous souhaitez utiliser le réseau sans fil en mode Infrastructure, assurez-vous que le câble réseau est déconnecté de l’appareil. L’utilisation de la touche WPS (PBC) ou la saisie du code PIN depuis l’ordinateur pour la connexion au point d’accès (ou au routeur sans fil) varie selon le point d’accès (ou le routeur sans fil) que vous utilisez. Reportez-vous au mode d’emploi du point d’accès (ou du routeur sans fil) que vous utilisez.
WPS (Wi-Fi Protected Setup™). (WPS) du panneau de commande.
(WPS) du panneau de commande de votre appareil et sur la touche WPS (PBC) d’un point d’accès (ou routeur sans fil) compatible WPS (Wi-Fi Protected Setup™), respectivement. La méthode numéro d’identification personnel (PIN) vous aide à connecter votre appareil à un réseau sans fil en entrant les informations PIN fournies sur un point d’accès (ou routeur sans fil) compatible WPS (Wi-Fi Protected Setup™). Le mode PBC est le mode utilisé par défaut sur votre appareil ; il s’agit du mode recommandé pour un environnement de réseau sans fil classique.
>SANS FIL > OK > PARAMÈTRE WPS.
Les messages s’affichent sur l’écran d'affichage dans l’ordre indiqué ci-dessous: a CONNEXION: L’appareil se connecte au point d’accès (ou au routeur sans fil). b Connecté: Lorsque l’appareil est connecté au réseau sans fil, le voyant du mode WPS reste allumé. c SSID PA: Une fois le processus de connexion au réseau sans fil terminé, les informations SSIP du point d’accès s’affichent sur l’écran.
(WPS) enfoncé sur le panneau de commande pendant deux à quatre secondes jusqu’à ce que le voyant d’état clignote rapidement.
Suppr.) du panneau de commande et maintenez-la enfoncée pendant environ 5 secondes. Vous pouvez accéder au code PIN de votre appareil.
L’appareil commence à se connecter au point d’accès (ou au routeur sans fil).
Le voyant clignote lentement pendant deux minutes maximum jusqu'à ce que vous saisissiez le numéro à huit caractères du PIN. Le voyant du mode WPS clignote dans l’ordre affiché ci-dessous:
Lorsque la fonction sans fil est désactivée, l’appareil essaie automatiquement de se reconnecter au point d’accès (ou au routeur sans fil) avec les paramètres et l’adresse de connexion sans fil utilisés précédemment.
• L’appareil est à nouveau éteint puis rallumé. • Le point d’accès (ou le routeur sans fil) est à nouveau éteint puis rallumé.
Pour annuler la connexion à un réseau sans fil lorsque l’appareil se connecte au réseau sans fil, appuyez sur la touche (Annuler ou Arrêter/Suppr.) sur le panneau de commande. Vous devez attendre deux minutes avant de vous reconnecter au réseau sans fil.
WPS est éteint. Lorsque le réseau Wi-Fi est en cours d’utilisation: Pendant que l’appareil attend que la tâche actuelle se termine, le voyant du mode WPS clignote rapidement. La connexion au réseau sans fil est alors automatiquement arrêtée. Le voyant du mode WPS est éteint.
Avant de démarrer, vous devez connaître le nom (SSID) de votre réseau sans fil et la clé réseau, le cas échéant. Ces informations ont été définies lors de l’installation du point d’accès (ou du routeur sans fil). Si vous ne connaissez pas votre environnement sans fil, consultez la personne qui a installé le réseau.
(poste à poste). Passez à l’étape 4.
WEP appropriée pour le cryptage et le décryptage de données et l’authentification IEEE 802.11. Appuyez sur OK pour sélectionner la méthode de configuration dans AUTHENTIFICAT.
Raccouci vers le programme Configuration sans fil sans CD: Si vous avez déjà installé le pilote d'impression une fois, alors vous pouvez accéder au programme Configuration sans fil sans CD. Dans le menu Démarrer, sélectionnez Programmes ou Tous les programmes > Samsung Printers > le nom de votre pilote d’impression > Programme de configuration sans fil.
CRYPTAGE. Si vous sélectionnez WPA2-PSK, appuyez sur OK pour sélectionner AES ou TKIP + AES dans CRYPTAGE. c Entrez la WPA Key.
Si vous ne pouvez pas trouver le nom du réseau que vous voulez sélectionner, ou si vous voulez définir manuellement la configuration sans fil, cliquez sur Réglage avancé. • Entrez le nom du réseau sans fil: Saisissez le SSID du point d’accès souhaité (le SSID est sensible à la casse). • Mode de fonctionnement: Sélectionnez Infrastructure. • Authentification: Sélectionnez un type d’authentification. Sys. ouvert: L’authentification n’est pas utilisée et le cryptage peut l’être ou non, en fonction de l’enjeu de sécurité des données. Clé part.: L’authentification est utilisée. Un appareil disposant de la bonne clé WEP peut accéder au réseau. WPA Personal ou WPA2 Personal: sélectionnez cette option pour authentifier le serveur d’impression à partir d’une clé pré-partagée WPA. Cela active une clé secrète partagée (généralement appelée clé secrète pré-partagée) qui est configurée manuellement sur le point d’accès et sur chacun de ses clients.
• Indice de clé WEP: Si vous utilisez le cryptage WEP, sélectionnez l’Indice de clé WEP approprié.
La fenêtre de la sécurité du réseau sans fil s’affiche. La fenêtre peut varier suivant son mode de sécurité: WEP, ou WPA. • WEP Sélectionnez Sys. ouvert ou Clé part. pour l’authentification et saisissez la clé de sécurité WEP. Cliquez sur Suivant. Le WEP (Wired Equivalent Privacy) est un protocole de sécurité destiné à empêcher tout accès non autorisé à votre réseau sans fil. Ce protocole crypte les données de chaque paquet échangé sur un réseau sans fil à l’aide d’une clé de cryptage WEP 64 ou 128 bits. • WPA Saisissez la clé WPA partagée et cliquez sur Suivant. Le WPA identifie et octroie une autorisation aux utilisateurs au moyen d’une clé secrète qui se renouvelle automatiquement à intervalles réguliers. Le WPA utilise également les normes TKIP (Temporal Key Integrity Protocol, Protocole d’intégrité de clé temporelle) et AES (Advanced Encryption Standard, Norme de cryptage avancée) pour crypter les données.
TKIP, AES, TKIP AES). • clé réseau: Saisissez la valeur de clé de cryptage réseau. 2. Utilisation d'un appareil connecté au réseau
Sélectionnez Non pour revenir à l’écran de départ.
Si la méthode utilisée pour l’affectation de l’adresse IP est la méthode Statique, vérifiez que Statique apparaît bien dans la fenêtre. Si la fenêtre affiche DHCP, cliquez sur Modifier TCP/IP pour saisir l’adresse IP et d’autres valeurs de configuration réseau pour l’appareil. Avant de saisir l’adresse IP de l’appareil, vous devez disposer des informations de configuration réseau de l’ordinateur. Si l’ordinateur est défini sur DHCP, vous devez contacter l’administrateur réseau pour obtenir l’adresse IP statique.
Insérez le CD de logiciels fourni dans le lecteur.
Création du réseau ad-Hoc sous Windows
Clé part.: L’authentification est utilisée. Un appareil disposant de la bonne clé WEP peut accéder au réseau. • Cryptage: Sélectionnez le cryptage (Aucun, WEP64, WEP128).
USB est correctement raccordé entre l’ordinateur et l’appareil et suivez les instructions affichées dans la fenêtre.
• Confirmez la clé réseau: Confirmez la valeur de la clé de cryptage réseau. • Indice de clé WEP: Si vous utilisez le cryptage WEP, sélectionnez l’Indice de clé WEP approprié.
Ce protocole crypte les données de chaque paquet échangé sur un réseau sans fil à l’aide d’une clé de cryptage WEP 64 ou 128 bits.
• Mode de fonctionnement: Sélectionnez Ad-hoc. • Canal: Sélectionnez le canal. (Régl. auto ou 2 412 MHz à 2 467 MHz).
- Passerelle: 169.254.133.1 • Dans le cas de la méthode DHCP. Si la méthode d’allocation d’adresses IP est DHCP, vérifiez que DHCP apparaît bien dans la fenêtre Confirmation de la configuration d’un réseau sans fil. Si la fenêtre affiche Statique, cliquez sur Modifier TCP/IP pour modifier la méthode d’attribution en Recevoir automatiquement l’adresse IP (DHCP). • Dans le cas de la méthode statique. Si la méthode d’affectation d’adresses IP est Statique, vérifiez que Statique apparaît bien dans la fenêtre Confirmation de la configuration d’un réseau sans fil. Si la fenêtre affiche DHCP, cliquez sur Modifier TCP/IP pour saisir l’adresse IP et d’autres valeurs de configuration réseau pour l’appareil. Par exemple: Si les informations réseau de l’ordinateur sont les suivantes : - Adresse IP: 169.254.133.42 - Masque de sous-réseau: 255.255.0.0 Les informations réseau de l’appareil doivent alors être les suivantes:
Si vous définissez le réseau sans fil de l’ordinateur sur DHCP, il faudra plusieurs minutes pour recevoir l’adresse IP.
Sélectionnez Oui si vous acceptez les paramètres actuels et souhaitez poursuivre la procédure de configuration. Sélectionnez Non pour revenir à l’écran de départ. Ensuite, cliquez sur Suivant.
Sinon, cliquez sur Non pour relancer l’impression.
Cliquez sur Accepter pour accepter le contrat de licence.
WPA personnel ou WPA2 personnel: Sélectionnez cette option pour authentifier le serveur d’impression à partir d’une clé prépartagée WPA. Cela active une clé secrète partagée (généralement appelée clé secrète pré-partagée) qui est configurée manuellement sur le point d’accès et sur chacun de ses clients. • Cryptage: Sélectionnez le cryptage. (aucun, WEP64, WEP128, TKIP, AES, TKIP, AES) • Clé réseau: saisissez la valeur de clé de cryptage réseau.
(SSID) du point d’accès que vous utilisez et cliquez sur Suivant.
• Entrez le nom du réseau sans fil: Saisissez le SSID du point d’accès souhaité (le SSID est sensible à la casse). • Mode de fonctionnement: Sélectionnez Infrastructure. • Authentification: Sélectionnez un type d’authentification.
• WEP Sélectionnez Sys. ouvert ou Clé partagée pour l’authentification et saisissez la clé de sécurité WEP. Cliquez sur Suivant. Le WEP (Wired Equivalent Privacy) est un protocole de sécurité destiné à empêcher tout accès non autorisé à votre réseau sans fil. Ce protocole crypte les données de chaque paquet échangé sur un réseau sans fil à l’aide d’une clé de cryptage WEP 64 ou 128 bits.
Clé partagée: L’authentification est utilisée. Un appareil disposant de la bonne clé WEP peut accéder au réseau.
Integrity Protocol, Protocole d’intégrité de clé temporelle) et AES (Advanced Encryption Standard, Norme de cryptage avancée) pour crypter les données.
Modifier TCP/IP pour modifier la méthode d’affectation en DHCP.
Ensuite, cliquez sur Suivant.
• Cryptage: Sélectionnez le cryptage (Aucun, WEP64, WEP128). • Clé réseau: saisissez la valeur de clé de cryptage réseau. • Confirmez la clé réseau: confirmez la valeur de la clé de cryptage réseau. • Indice de clé WEP: Si vous utilisez le cryptage WEP, sélectionnez l’Indice de clé WEP approprié.
La fenêtre de la sécurité du réseau sans fil s’affiche. Sélectionnez Sys. ouvert ou Clé partagée pour l’authentification et cliquez sur Suivant. • Le WEP (Wired Equivalent Privacy) est un protocole de sécurité destiné à empêcher tout accès non autorisé à votre réseau sans fil. Ce protocole crypte les données de chaque paquet échangé sur un réseau sans fil à l’aide d’une clé de cryptage WEP 64 ou 128 bits.
Vérifiez les paramètres et cliquez sur Suivant.
également l’être. Si votre ordinateur est défini sur DHCP et que vous souhaitez utiliser le paramètre Statique pour le réseau sans fil, vous devez contacter l’administrateur réseau pour obtenir l’adresse IP statique. • Dans le cas de la méthode DHCP. Si la méthode d’allocation d’adresses IP est DHCP, vérifiez que DHCP apparaît bien dans la fenêtre Confirmation de la configuration d’un réseau sans fil. Si la fenêtre affiche Statique, cliquez sur Modifier TCP/IP pour modifier la méthode d’attribution en Recevoir automatiquement l’adresse IP (DHCP). • Dans le cas de la méthode statique. Si la méthode d’affectation d’adresses IP est Statique, vérifiez que Statique apparaît bien dans la fenêtre Confirmation de la configuration d’un réseau sans fil. Si la fenêtre affiche DHCP, cliquez sur Modifier TCP/IP pour saisir l’adresse IP et d’autres valeurs de configuration réseau pour l’appareil. Par exemple: Si les informations réseau de l’ordinateur sont les suivantes: - Adresse IP: 169.254.133.42 - Masque de sous-réseau: 255.255.0.0 Les informations réseau de l’appareil doivent alors être les suivantes: - Adresse IP: 169.254.133.43
• Une fois connecté au réseau sans fil, vous devez installer le pilote d’un appareil afin de procéder à l’impression depuis une application (voir « Installation du pilote sur le réseau » à la page 148).
Avant de démarrer, vous devez connaître le nom réseau (SSID) de votre réseau sans fil et la clé réseau, le cas échéant. Ces informations ont été définies lors de l’installation du point d’accès (ou du routeur sans fil). Si vous ne connaissez pas votre environnement sans fil, consultez la personne qui a installé le réseau. Pour configurer les paramètres sans fil, vous pouvez utiliser SyncThru™ Web Service.
Avant de procéder à la configuration sans fil des paramètres, vérifiez l’état de connexion du câble.
Mode de fonctionnement: le Mode de fonctionnement se rapporte au type de connexion sans fil (voir « Nom du réseau sans fil et clé réseau » à la page 161). -
Bluetooth), ne sont pas pris en charge.
(ou le routeur sans fil) et l’appareil. Assurez-vous que l’appareil et le point d’accès sans fil (ou le routeur sans fil) ne sont pas séparés par des poteaux, des murs ou des colonnes de support contenant du métal ou du béton. •
De nombreux appareils peuvent provoquer des interférences avec le signal sans fil, et notamment les fours à micro-ondes et certains périphériques Bluetooth.
• Avant de commencer à lire un chapitre
Le panneau de commande permet d’accéder à différents menus pour configurer l’appareil ou utiliser ses fonctions. Ces menus sont accessibles en appuyant sur
(ppp). Plus la valeur est élevée, plus les caractères et les graphiques imprimés sont nets.
Agrandir de la fonction DUPLICATION.
Chaque partie est numérisée et imprimée une par une dans l'ordre suivant :
Cette fonctionnalité est disponible uniquement lorsque vous placez les originaux sur la vitre d’exposition.
Cette fonctionnalité supprime la couleur en arrièreplan et peut être utile lorsque vous copiez un original avec un arrière-plan coloré, comme un journal ou un catalogue.
• Amélior niv.1~2: plus le chiffre est élevé, plus l’arrière-plan sera de couleur vive. • EFFACER NIV.1~4: plus le chiffre est élevé, plus l’arrière-plan sera clair.
• PERFORATION: efface les marques des orifices de reliure.
• EFFACER BORD: Saisissez la marge gauche, droite, supérieure, inférieure à l’aide du clavier numérique. Copie AMELIOR.
Permet de définir un préfixe comportant jusqu’à cinq chiffres. Ce numéro est composé devant tout numéro automatique. Cette option s’avère pratique pour accéder aux autocommutateurs privés. Permet d'envoyer des fax à l'aide du mode de correction des erreurs (ECM), afin de s'assurer que les fax sont envoyés correctement sans erreur. Cela peut prendre plus de temps. Configure l'appareil pour qu'il imprime un rapport indiquant si l'envoi de la télécopie a bien été effectué ou non. Si vous sélectionnez Erreur, l'appareil n'imprime un rapport que lorsque la transmission a échoué.
3. Menus de configuration utiles
DRPD » à la page 268).
Paramètre par défaut > Fax par défaut sur l'écran tactile. Élément
Permet de sélectionner le mode de réception de télécopie par défaut. Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s’affichent pas à l’écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 34). (numériser) > panneau de commande.
(numériser) > panneau de commande.
Paramètre par défaut > Numérisation par défaut sur l'écran tactile. Élément • TAILLE NUMER.
3. Menus de configuration utiles
(Menu) > CONFIG SYSTEME > CONFIG MACHINE sur le panneau de commande.
• DESACTIVE: Si le papier ne correspond pas, l'appareil attend que vous introduisiez le bon CONTINUER AUTO papier. • ACTIVE: En cas de disparité, un message d’erreur s’affiche. L’appareil attend 30 secondes au bout desquelles le message d’erreur disparaît et l’impression reprend automatiquement. • ALTITUDE • Réglage de l’altitude Par exemple, si vous avez du papier A4 dans le magasin, mais que vous réglez le format de papier sur Letter US dans le pilote d’impression, l’appareil imprime sur papier A4 et vice-versa.
Permet de sélectionner le bac utilisé par défaut.
• NETT. FOUR: permet de nettoyer le four en imprimant sur une feuille. • EFF. MES. VIDE: cette option n'apparaît que lorsque la cartouche de toner est vide.
Toutefois, l’utilisation de cette fonction ralentira l’impression.
Pour modifier les options des menus : •
(Menu) > CONFIG SYSTEME > CONFIG PAPIER sur le panneau de commande.
Permet d'imprimer la liste des tâches terminées. Ceci n'est disponible que lirsque l'option Gestion des tâches est activée dans SyncThru™ Web Admin Service. Vous pouvez imprimer un rapport du nombre d'impressions pour chaque utilisateur.
• (Menu) > CONFIG SYSTEME > MAINTENANCE sur le panneau de commande.
Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s’affichent pas à l’écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 34).
• NUMERO SERIE vous appelez pour une réparation ou si vous vous enregistrez comme utilisateur sur le site de Samsung, vous aurez besoin de ce numéro.
Pour modifier les options des menus : •
(Menu) > CONFIG SYSTEME > EFFACER REGL. sur le panneau de commande.
Restaure toutes les options système à leurs valeurs par défaut d’origine.
Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s’affichent pas à l’écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 34).
Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s’affichent pas à l’écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 34).
De nombreux paramètres doivent être définis. Si vous n’êtes pas sûr de vous, laissez-les en l’état ou consultez l’administrateur du réseau.
IPv6 » à la page 158).
• Nettoyage du four: Permet de nettoyer le four en imprimant sur une feuille. Des particules de toner sont fixées sur la feuille imprimée. • Eff. mess toner vide: Empêche l'affichage du message Alerte toner faible. • Infos conso.: Permet de vérifier le nombre de pages imprimées et la quantité de toner restant dans la cartouche.
• Disque RAM: Active/désactive la gestion des tâches par le disque RAM. Selon la taille de la mémoire optionnelle installée, vous pouvez définir la taille du disque RAM entre 32 et 64 Mo. Cette option n'apparaît pas si vous avez installé un périphérique de stockage de masse (disque dur).
Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s’affichent pas à l’écran. Dans ce cas, votre appareil ne les prend pas en charge (voir « Présentation des menus » à la page 34).
• Il peut être nécessaire d'appuyer sur OK pour accéder aux sous-menus, pour certains modèles.

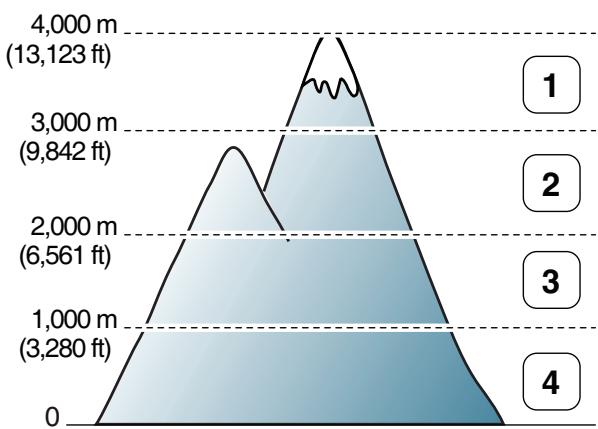

La qualité d’impression est affectée par la pression atmosphérique, celle-ci étant déterminée par la position de l’appareil par rapport au niveau de la mer. Les informations suivantes vous indiqueront comment paramétrer votre appareil de façon à obtenir une qualité d’impression optimale. Avant de définir les paramètres d’altitude, déterminez l’altitude à laquelle vous trouvez.
SyncThru™ Web Service » à la page 278). • Vous pouvez également définir l’altitude dans l’option CONFIG SYSTEME sur l’écran de l’appareil (voir « Présentation des menus » à la page 34).
(13,123 ft) Pour numériser et envoyer une image en tant que document joint à un email, vous devez configurer l'e-mail à l'aide de SyncThru™ Web Service.
Vous pouvez ajouter facilement une adresse individuelle si vous cochez Oui pour Ajouter personne(s) après création de ce groupe.
Appuyez sur (Répertoire) > RECH.&ENVOYER > sélectionnez un groupe d'adresses > ID sur le panneau de commande.
• Certaines valeurs des touches ci-dessous peuvent ne pas apparaître selon la tâche que vous effectuez.
Appuyez sur la touche jusqu’à ce que la lettre souhaitée s’affiche à l’écran. Par exemple, pour taper la lettre O, appuyez sur la touche 6, sur laquelle figurent les lettres « MNO ». À chaque pression sur la touche 6, l’écran affiche une lettre différente, M, N, O, m, n, o et finalement 6. Pour trouver la lettre que vous souhaitez saisir, voir « Lettres et chiffres du clavier » à la page 223.
• Pour effacer le dernier chiffre ou la dernière lettre, appuyez sur les touches directionnelles gauche/droite ou haut/bas.
• Vous pouvez imprimer le carnet d'adresses en sélectionnant (télécopier) >
Modifiez le nom et appuyez sur OK. Si une entrée est déjà enregistrée dans le numéro choisi, l’écran affiche le message afin de vous permettre de la modifier. Pour mémoriser le numéro à un autre emplacement mémoire, appuyez sur (Retour).
Appuyez sur mode prêt.
Appuyez sur le nom et le numéro, ou sur la touche du clavier comportant la lettre que vous souhaitez rechercher.
Vous pouvez ajouter facilement une adresse individuelle si vous cochez Oui pour Ajouter personne(s) après création de ce groupe.
Si vous souhaitez modifier les réglages pour chaque tâche d’impression, changez les dans les Options d’impression.
7). 13 • Le pilote d'impression XPS ne peut être installé que sur le système d'exploitation Windows Vista ou supérieur. • Installez la mémoire optionnelle lorsqu'une tâche XPS ne s'imprime pas, car cela signifie que la mémoire est insuffisante dans l'imprimante. • Pour les modèles dont le pilote XPS se trouve sur le CD du logiciel : - Vous pouvez installer le pilote d'impression XPS lorsque vous insérez le CD du logiciel dans votre lecteur de CD-ROM. Lorsque la fenêtre d'installation s'affiche, sélectionnez Installation avancée > Installation personnalisée. Vous pouvez sélectionner le pilote d'impression XPS dans la fenêtre Sélectionnez les logiciels et utilitaires à installer. • Pour les modèles dont le pilote XPS se trouve sur le site Web de Samsung website, www.samsung.com > rechercher votre produit > Assistance ou téléchargements.

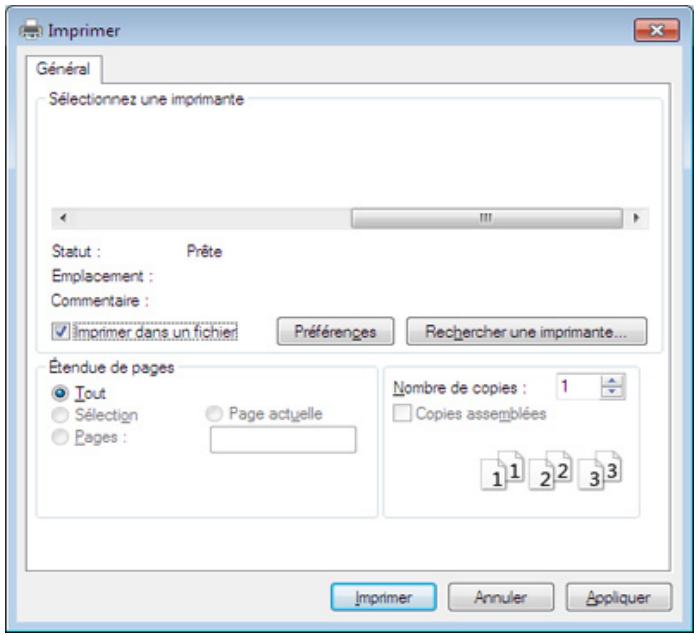

Vous devrez parfois sauvegarder les données d’impression en tant que fichier.
Par exemple, c:\Temp\nom de fichier.
• Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s’affichent pas à l’écran. Dans ce cas, votre appareil ne les prend pas en charge. • Sélectionnez le menu Aide ou cliquez sur le bouton dans la fenêtre, ou appuyez sur la touche F1 de votre clavier, puis cliquez sur l'option que vous souhaitez connaître (voir « Utilisation de l’aide » à la page 61).
• Impression rectoverso (manuelle)a L’appareil imprime d’abord toutes les autres pages du document. Ensuite, un message s’affiche sur votre ordinateur. • La fonction Ignorer les pages blanches n'est pas disponible lorsque vous sélectionnez l'option recto-verso.
Cliquez sur l’onglet Avancé, sélectionnez Modifier dans la liste déroulante Filigrane. La fenêtre Modifier filigranes s’ouvre. Sélectionnez le filigrane à modifier dans la liste Filigranes actuels, puis modifiez le message et les options du filigrane. Cliquez sur Mettre à jour pour enregistrer les modifications. Cliquez sur OK ou Imprimer jusqu’à ce que vous quittiez la fenêtre Imprimer.
Cliquez sur l’onglet Avancé, sélectionnez Modifier dans la liste déroulante Filigrane. La fenêtre Modifier filigranes s’ouvre. Sélectionnez le filigrane à supprimer dans la liste Filigranes actuels, puis cliquez sur Supprimer. Cliquez sur OK ou Imprimer jusqu’à ce que vous quittiez la fenêtre Imprimer.
• Le fichier de surimpression et le document à imprimer doivent avoir la même résolution.
(Création d’une nouvelle surimpression de page)
Dans la fenêtre Enregistrer sous, saisissez un nom comportant jusqu’à huit caractères dans la case Nom du travail. Sélectionnez le chemin de destination, si nécessaire (le chemin par défaut est C:\Formover). e Cliquez sur enregistrer Le nom choisi apparaît dans Liste des surimpressions. f Cliquez sur OK ou Imprimer jusqu’à ce que vous quittiez la fenêtre Imprimer. Le fichier n’est pas imprimé. Il est enregistré sur le disque dur de votre ordinateur.
Si cette case n’est pas cochée et qu’une surimpression est sélectionnée, cette dernière est automatiquement imprimée avec le document. e Cliquez sur OK ou Imprimer jusqu’à ce que vous quittiez la fenêtre Imprimer. a b c d e f
Sélectionnez Modifier dans la liste déroulante Texte. Sélectionnez la surimpression à supprimer dans la boîte Liste des surimpressions. Cliquez sur Supprimer. Lorsque le message de confirmation apparaît, cliquez sur Oui. Cliquez sur OK ou Imprimer jusqu’à ce que vous quittiez la fenêtre Imprimer. Vous pouvez supprimer les surimpressions de page dont vous ne vous servez plus.
• Mode d’impression: Le Mode d’impression par défaut est Normale qui concerne l’impression sans enregistrer le fichier d’impression en mémoire. - Normale: Ce mode imprime sans enregistrer le document dans la mémoire en option.
- Confidentiel: Ce mode sert à l’Impression de documents confidentiels. L’impression nécessite la saisie d’un mot de passe. - Enregistrer: Sélectionnez ce paramètre pour enregistrer un document sur le périphérique de stockage de masse (disque dur) sans impression. - Stocker et imprimer: Ce mode est utilisé lorsque l'impression et le stockage des documents se font en même temps. - Désynchronisation: Cette option peut être utile pour traiter une quantité importante de données. Si vous sélectionnez ce paramètre, l’imprimante met le document en attente sur le périphérique de stockage de masse (disque dur) puis l’imprime de la file d’attente du périphérique de stockage de masse (disque dur), ce qui diminue la charge de travail de l’ordinateur. - Planificat impression: Sélectionnez ce paramètre pour imprimer le document à un moment spécifié. • ID d’utilisateur: Cette option est utilisée lorsque vous devez trouver un fichier enregistré en utilisant le panneau de commande. • Nom du travail: Cette option est utilisée lorsque vous devez trouver un fichier enregistré en utilisant le panneau de commande.
Installation personnalisée et cochez ce programme lors de l’installation du pilote d’imprimante. • Pour imprimer des fichiers avec ce programme, un périphérique de stockage de masse (disque dur) doit être installé sur l’appareil (voir « Fonctionnalités diverses » à la page 10). • Il est impossible d’imprimer des fichiers PDF dont l’utilisation est restreinte. Désactivez la fonction d’interdiction d’impression, puis essayez à nouveau d’imprimer. • Il est impossible d’imprimer des fichiers PDF protégés par mot de passe. Désactivez la fonction de mot de passe, puis essayez à nouveau d’imprimer.
2 Mise en page du document dans certaines applications.
Lorsque vous imprimez à partir d’un Macintosh, vous devez vérifier la configuration du pilote d’impression dans chaque application utilisée. Pour imprimer à partir d’un Macintosh, procédez comme suit: 4. Fonctions spéciales
Cette option vous permet d’imprimer les brouillons en mode économique.
L'appareil imprime le nombre de pages sélectionné sur une seule feuille de papier.
Cliquez sur Imprimer; l’appareil imprime sur les deux faces du papier.
Certaines fonctions peuvent ne pas être disponibles selon le modèle ou les options. Ceci signifie que les fonctions ne sont pas prises en charge (voir « Fonctionnalités diverses » à la page 10).
Cliquez sur le point d’interrogation en bas à gauche de la fenêtre, puis sur le sujet pour lequel vous souhaitez obtenir des informations. Une fenêtre contextuelle apparaît alors, comportant des informations à propos des fonctionnalités de cette option du pilote.
Linux, à l’aide du système CUPS (Common UNIX Printing System). Vous pouvez ainsi procéder à des impressions sur votre appareil à partir de n’importe quelle application de ce type.
2 Dans la fenêtre LPR GUI, sélectionnez le nom de modèle de votre appareil dans la liste des imprimantes, puis cliquez sur Properties.
17 L'impression recto verso automatique/manuelle peut ne pas être disponible selon le modèle. Vous pouvez également utiliser le système d'impression « lpr » ou d'autres applications pour l'impression des pages paires-impaires.
Advanced: Permet de définir la résolution d'impression, la source de papier et la destination.
Pour annuler la tâche actuelle, cliquez sur Cancel.
Vous pouvez imprimer de nombreux types de fichier différents sur l’appareil à l’aide de CUPS (de la manière habituelle, c’est-à-dire directement à partir de l’interface de ligne de commande). L'utilitaire CUPS lpr permet de le faire, toutefois le package du pilote remplace l’outil lpr classique par un programme LPR GUI beaucoup plus convivial

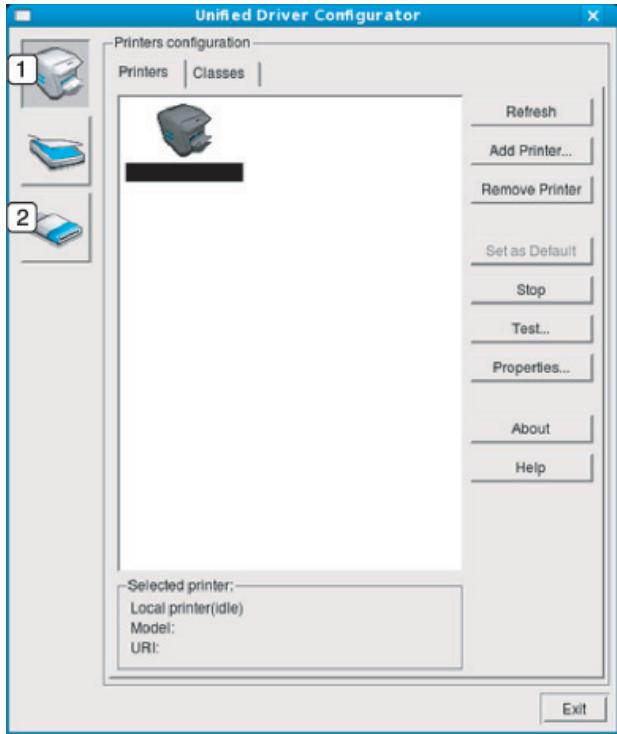

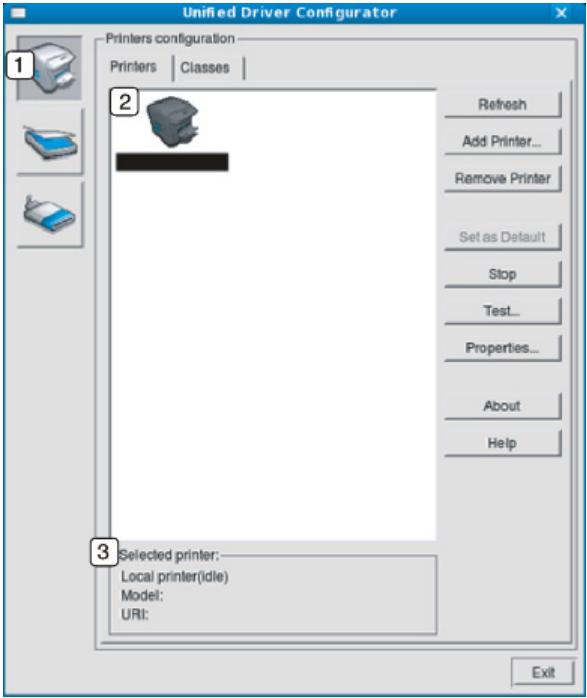

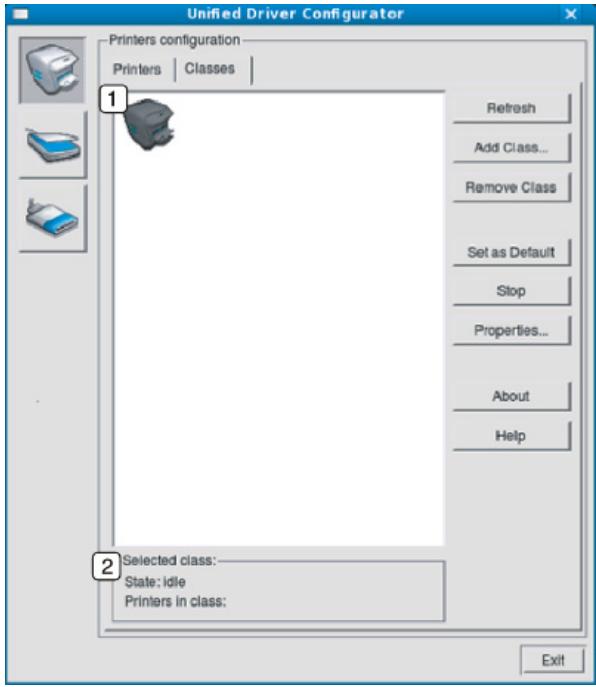

La fenêtre Printer Properties, proposée par les Printers configuration, permet de modifier les propriétés de votre appareil dans son rôle d’imprimante.

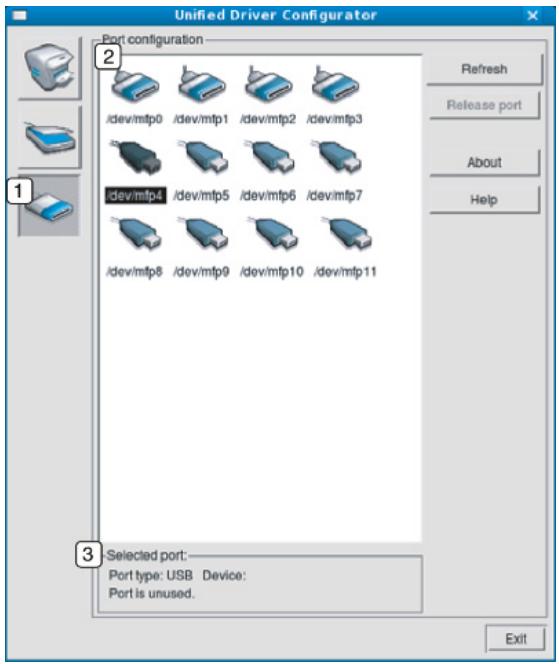

Si vous changez le port de l’appareil (passage d’un port USB à un port parallèle et réciproquement) en cours d’utilisation, vous devez reconfigurer le port de l’appareil dans cet onglet.
Show completed jobs pour afficher les tâches précédentes dans la liste des tâches.
(voir « Fonctionnalités par modèle » à la page 7).
Après installation de l’imprimante, choisissez un des fichiers image/texte/ PS/HPGL à imprimer.
Cliquez sur OK pour appliquer les modifications et fermer la fenêtre Printer Properties.
Les touches de raccourcis suivantes peuvent également être utilisées : « H » pour Help, « O » pour OK, « A » pour Apply et « C » pour Cancel.
• La résolution maximale pouvant être obtenue dépend de différents facteurs, incluant la rapidité de l'ordinateur, l'espace disque disponible, la mémoire, la taille de l'image numérisée et les paramètres de profondeur de bit. Aussi, en fonction de votre système et de ce que vous numérisez, vous pourriez ne pas être en mesure de numériser à certaines résolutions, en particulier en utilisant un nombre accru de ppp.
Numérisation de base » à la page 69).
être utilisée via la connexion locale ou en réseau (voir « Numérisation à partir d'un programme de retouche d'images » à la page 253).
Office: Vous pouvez utiliser ce programme pour numériser des images ou des documents.
Cette fonction peut être indisponible en fonction du modèle ou des composants en option (voir « Fonctionnalités diverses » à la page 10).
Appuyez sur Appliquer. • Si la méthode d’authentification du serveur est POP3 avant SMTP, cochez SMTP requiert POP avant l’authentification SMTP.
6 Saisissez le chemin de sauvegarde de l’image numérisée.
• Votre nom d'utilisateur doit avoir l'autorisation de lire et d'écrire dans le dossier.
Assurez-vous que l’appareil est connecté à votre ordinateur et qu’il est sous tension. Placez un document individuel sur la vitre d’exposition, ou chargez les documents face imprimée vers le haut dans le chargeur de documents (voir « Chargement des originaux » à la page 55). Ouvrez une application, par exemple Adobe Photoshop. Cliquez sur Fichier > Importer, puis sélectionnez le scanner.
2000), sur le port USB.
SmarThru Office pour installer ce programme.
La fenêtre Paramètres de numérisation s’ouvre. Définissez les paramètres de numérisation et cliquez sur Numériser.
5 Modifier port pour sélectionner le port, ou si l'IU TWAIN apparaît, cliquez sur Modifier port dans l'onglet Préférences, puis sélectionnez un nouveau port.
pour passer en mode Scanners
Appuyez sur le bouton
Dix numéros de télécopie, et les noms qui sont associés, sont affichés.
AUTRE PAGE? s’affiche.
(Départ) pour recomposer immédiatement le numéro. Pour annuler la 33
Pour envoyer une télécopie à partir de votre ordinateur, le programme Samsung Network PC Fax doit être installé. Ce programme sera installé lors de l’installation du pilote d’imprimante.
2 Sélectionnez l’option Imprimer dans le menu Fichier. La fenêtre Imprimer s’affiche. Son apparence peut légèrement varier selon les applications.
Entrez le nom de la tâche et l'heure.
Appuyez sur commande.
Appuyez sur (Menu) > CONFIG SYSTEME > JOURNAL > TRAV. PROGRAM. sur le panneau de commande.
(Annuler ou Arrêter/Suppr.) pour revenir au
La télécopie sélectionnée est effacée de la mémoire.
Si vous placez un original sur la vitre d’exposition, sélectionnez OUI pour ajouter d’autres pages. Placez un autre original, puis appuyez sur OK. Lorsque vous avez terminé, sélectionnez NON lorsque AUTRE PAGE? s’affiche. L’appareil lance la numérisation et envoie la télécopie aux destinataires.
Vous pouvez configurer l’appareil pour transférer une télécopie reçue ou envoyée vers un autre destinataire par fax, e-mail, ou via un serveur. Cette fonction peut être utile si vous n’êtes pas au bureau et que vous attendez une télécopie.
SyncThru™ Web Service (voir « Utilisation de l’alerte SyncThru™ Web Service » à la page 278). • Même si vous avez envoyé ou reçu une télécopie couleur, les données sont transférées en échelle de gris.
• Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s’affichent pas à l’écran. Dans ce cas, votre appareil ne les prend pas en charge.
Ou sélectionnez Fax > sélectionnez le menu souhaité > sélectionnez Recto-verso dans les sous-menus > sur l'écran tactile. •
Suite > Configuration du fax > Transférer > PC > Activé sur l'écran tactile.
Ou sélectionnez Configurat > Configuration de la machine > Suite > Paramètre par défaut > Fax par défaut > Commun > Mode de réception sur l'écran tactile.
à la section « Réception des télécopies en mode DRPD » à la page 268.
4 Pour utiliser le mode REP/FAX, vous devez brancher un répondeur sur la prise gigogne (EXT) à l’arrière de l’appareil.
*9* est le code de réception distant prédéfini en usine. Les astérisques de début et de fin sont fixes, mais vous pouvez modifier le numéro du milieu par celui de votre choix.
• Si vous avez réglé l’appareil sur ce mode et que votre répondeur est éteint ou qu’aucun répondeur n’est connecté à la prise EXT, l’appareil passe automatiquement en mode Fax après un nombre de sonneries prédéfini. • Si le répondeur est doté d’un compteur de sonneries paramétrable par l’utilisateur, réglez-le de sorte qu’il réponde aux appels au bout d’une sonnerie. • Si l'appareil est en mode Téléphone, déconnectez ou éteignez le répondeur du fax. Dans le cas contraire, le message sortant du répondeur interrompra votre conversation téléphonique.
Lorsque votre appareil commence à sonner, ne répondez pas à l’appel. L’appareil a besoin de plusieurs sonneries pour apprendre la séquence. Une fois cet apprentissage effectué, l’écran affichera le message Configuration DRPD terminée. Si la configuration DRPD échoue, Erreur de sonnerie DRPD apparaît.
Vous pouvez empêcher les personnes non autorisées d’accéder à vos télécopies. Activez le mode de réception sécurisée : toutes les télécopies entrantes sont enregistrées dans la mémoire. Vous pouvez imprimer les télécopies entrantes en saisissant le mot de passe.
(télécopier) > (Menu) > FAX > RECEP PROTEGEE sur le panneau de commande. Ou sélectionnez Configurat > Configuration de la machine > Suite > Configuration du fax > RECEP PROTEGEE sur l'écran tactile.
L’appareil imprime l’ensemble des télécopies enregistrées dans la mémoire.
Étant donné que votre appareil est un dispositif multifonctions, il peut recevoir des télécopies même en cours de copie ou d’impression. Si vous recevez une télécopie alors que vous êtes en train d’effectuer une copie ou une impression, votre appareil enregistre les télécopies entrantes dans sa mémoire. Puis, dès que vous avez fini de copier ou d’imprimer, l’appareil se met automatiquement à imprimer la télécopie.
• Cette fonction peut être indisponible en fonction du modèle ou des composants en option (voir « Fonctionnalités par modèle » à la page 7). • Vous pouvez utiliser cette fonction avec les modèles possédant un périphérique de stockage de masse (voir « Fonctionnalités diverses » à la page 10).
Vous pouvez utiliser le dossier partagé de la même façon que vous utilisez l'ordinateur normal. Créez, modifiez et supprimez le dossier ou le fichier comme un dossier Windows normal. Vous stockez également les données numérisées dans le dossier partagé. Vous pouvez imprimer directement des fichiers stockés dans un dossier partagé. Vous pouvez imprimer des fichiers TIFF, BMP, JPEG et PRN.
À partir du panneau de commande Si votre appareil comporte une mémoire optionnelle ou un disque dur optionnel, vous pouvez utiliser ces fonctions à partir du bouton
Si la mémoire en option installée, vous pouvez utiliser des fonctions d’impression avancées, comme la vérification d’une tâche et l’impression d’une tâche confidentielle à partir de la fenêtre Imprimer. Sélectionnez Propriétés ou Préférences, puis configurez le mode d'impression.
• Après l'installation du disque dur, vous pouvez également imprimer les modèles de documents prédéfinis à parir du bouton > CONFIG SYSTEME > MENU FORMUL.
Download the latest version pour ouvrir le site Web où se trouve l'utilitaire en téléchargement.
Easy Eco Driver vous permet également d'effectuer des modifications simples, comme la suppression d'images et de textes, la modification des polices, etc. Vous pouvez sauvegarder les paramètres fréquemment utilisés dans les préréglages. Utilisation : 1 Ouvrez le document à imprimer. 2 Imprimez le document. Une fenêtre de prévisualisation apparaît. 3 Sélectionnez les options que vous souhaitez appliquer au document. Vous pouvez voir l’aperçu des fonctions appliquées. 4 Cliquez sur Imprimer.
• électronique d’une certaine personne. Cette option peut être utilisée plus fréquemment par un administrateur de l’appareil.
Pour Windows 5. Outils de gestion utiles
Vous pouvez afficher le Mode d’emploi en ligne.
Présentation de l'interface utilisateur des paramètres avancés » à la page 284).
Selon les options ou le modèle de votre appareil, il est possible que certains menus ne s’affichent pas à l’écran. Dans ce cas, votre appareil ne les prend pas en charge.
Samsung. Accédez à Options d’impression, cliquez sur l'onglet De base > bouton Etat de l'imprimante. Ces icônes apparaissent sur la barre des tâches de Windows:
Guide en cas d’erreur. Vous pouvez ouvrir directement la section dépannage du mode d’emploi.
• Vérifiez quels systèmes d’exploitation sont compatibles avec l’appareil (voir « Caractéristiques techniques » à la page 108). • Uniquement disponible pour les utilisateurs du système d'exploitation Linux (voir « Logiciel » à la page 7).
Après l'installation du pilote sur votre système Linux, l’icône Unified Driver Configurator est automatiquement créée sur le bureau.
Unified Driver Configurator.
Configurator. • Retirez le papier du bac d’alimentation, courbez-le ou déramez-le. • Dans un environnement humide, les feuilles risquent de se coller les unes aux autres.
• Le papier n’a pas été chargé correctement. Retirez le papier du bac d’alimentation et rechargez-le correctement. • Il y a trop de papier dans le bac d’alimentation. Enlevez le surplus de papier. • Le papier est trop épais. Utilisez uniquement du papier conforme aux caractéristiques de l’appareil.
• Le type de papier utilisé n’est pas correct. Utilisez uniquement du papier conforme aux caractéristiques de l’appareil. • Des particules se sont accumulées dans l’appareil. Ouvrez le capot supérieur de l’imprimante et les débris éventuels.
(Alimentation) sur le panneau de commande, appuyez dessus. • Déconnectez le câble de l’appareil, puis reconnectez-le.
• Le capot n’est pas fermé. Fermez le capot. • Du papier est bloqué. Supprimez le bourrage papier (voir « Résolution des bourrages papier » à la page 95). • Il n’y a pas de papier dans le bac. Chargez du papier (voir « Chargement de papier dans le bac » à la page 46). • La cartouche de toner n’est pas installée. Installez la cartouche de toner (voir « Remplacement de la cartouche de toner » à la page 80). • Assurez-vous que l'enveloppe et la feuille de protection de la cartouche de toner ont bien été retirées (voir « Remplacement de la cartouche de toner » à la page 80). Si une erreur système se produit, contactez le service de maintenance. Le câble de connexion qui relie l’ordinateur à Déconnectez le câble de l’appareil, puis reconnectez-le (voir « Vue arrière » à la l’imprimante n’est pas raccordé correctement. page 25). Le câble de connexion qui relie l’ordinateur à l’imprimante est défectueux.
Vérifiez le message affiché à l’écran du panneau de contrôle pour déterminer s’il s’agit d’une erreur système. Contactez le service de maintenance.
(voir « Ouverture des préférences d’impression » à la page 60). Sélectionnez la source d’alimentation papier adéquate. Consultez l’aide du pilote d’impression (voir « Utilisation de l’aide » à la page 61).
Le format du papier et les paramètres de format ne correspondent pas.
• Voir « Redistribution du toner » à la page 79. • Voir « Remplacement de la cartouche de toner » à la page 80.
Activez Imprimer comme image dans les options d’impression Acrobat.
Réglez le format de papier correct sous Personnalisée dans l’onglet Papier des Options d’impression (voir « Ouverture des préférences d’impression » à la page 60).
• Si toute la page est claire, la résolution d’impression sélectionnée est insuffisante ou le mode Économie de toner est activé. Réglez la résolution d’impression et désactivez le mode Économie de toner. Consultez l’aide du pilote d’impression. • La présence simultanée de zones floues et de traînées de toner peut indiquer la nécessité de nettoyer la cartouche. Nettoyez l’intérieur de votre appareil (voir « Nettoyage de l’appareil » à la page 83). • La surface du module de numérisation laser du côté intérieur à l’appareil peut être sale. Nettoyez l’intérieur de votre appareil (voir « Nettoyage de l’appareil » à la page 83). Si le problème persiste, contactez le service de maintenance.
• Modifiez l’option d’impression et réessayez. Accédez à Options d’impression, cliquez sur l’onglet Papier et définissez le type de papier sur Papier recyclé (voir « Ouverture des préférences d’impression » à la page 60).
• Modifiez l’option d’impression et réessayez. Allez dans Options d’impression, cliquez sur l’onglet Papier, et définissez le type sur Papier épais (voir « Ouverture des préférences d’impression » à la page 60). Si le problème persiste, contactez le service de maintenance.
• Le papier est trop rugueux et de la poussière provenant du papier se dépose à l’intérieur de l’appareil ; le rouleau de transfert est peut-être sale. Nettoyez l’intérieur de votre appareil (voir « Nettoyage de l’appareil » à la page 83). • Le circuit d’entraînement du papier a besoin d’être nettoyé. Nettoyez l’intérieur de votre appareil (voir « Nettoyage de l’appareil » à la page 83). Si le problème persiste, contactez le service de maintenance.
• La surface du module de numérisation laser du côté intérieur à l’appareil peut être sale. Nettoyez l’intérieur de votre appareil (voir « Nettoyage de l’appareil » à la page 83). Si le problème persiste, contactez le service de maintenance.
• Choisissez du papier de grammage inférieur. • Vérifiez les conditions ambiantes: un air trop sec ou trop humide (plus de 80 % d’humidité relative) peut avoir une incidence sur l’ombrage du fond. • Retirez l’ancienne cartouche et installez-en une nouvelle (voir « Remplacement de la cartouche de toner » à la page 80). • Répartissez bien le toner (voir « Redistribution du toner » à la page 79).
• Vérifiez le type et la qualité du papier. • Retirez la cartouche de toner, puis installez-en une nouvelle (voir « Remplacement de la cartouche de toner » à la page 80).
• Certaines pièces de l’appareil comportent peut-être des dépôts de toner. Si le défaut apparaît au dos de la page, le problème se résoudra sans doute de lui-même au bout de quelques pages. • L’unité de fusion est peut-être endommagée. Contactez le service de maintenance.
L’impression sur une zone de pliure peut causer des problèmes. Ou sélectionnez Papier épais dans la fenêtre Options d’impression (voir « Ouverture des préférences d’impression » à la page 60). • Si le fond moucheté recouvre la totalité de la page, réglez la résolution d’impression à partir de l’application ou des Options d’impression (voir « Ouverture des préférences d’impression » à la page 60). Assurez-vous que le type de papier correct est sélectionné. Par exemple: Si Papier plus épais est sélectionné, mais que du Papier ordinaire est en fait utilisé, une surcharge peut se produire, ce qui crée ce problème de qualité. • Si vous utilisez une nouvelle cartouche de toner, répartissez tout d'abord le toner (voir « Redistribution du toner » à la page 79).
• Vérifiez le type et la qualité du papier. • Assurez-vous que les guides ne sont pas trop sérrés ou trop lâches par rapport au papier.
• Vérifiez le type et la qualité du papier. • Retournez la pile de papier dans le bac. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac.
Remplacement de la cartouche de toner » à la page 80). • L’appareil a peut-être besoin d’une réparation. Contactez le service de maintenance.
• Vérifiez le type et la qualité du papier. • Retirez la cartouche de toner, puis installez-en une nouvelle (voir « Remplacement de la cartouche de toner » à la page 80). Si le problème persiste, il se peut que l’appareil ait besoin d’une révision. Contactez le service de maintenance.
• Le papier n’est peut-être pas conforme aux caractéristiques de l’appareil.
Si le problème persiste, il se peut que l’appareil ait besoin d’une réparation. Contactez le service de maintenance.
• Retournez la pile de papier dans le bac. Essayez également de changer le sens du papier (rotation à 180 degrés) dans le bac. • Modifiez l’option de l'imprimante concernant le papier et réessayez. Allez dans Options d’impression, cliquez sur l’onglet Papier, et définissez le type sur Papier fin (voir « Ouverture des préférences d’impression » à la page 60).
• Des zones d'impression plus claires ou une contamination sont constatées
L’image s’efface facilement de la copie.
• Vérifiez qu’aucune feuille ni aucun morceau de papier ne reste coincé dans l’appareil après un bourrage.
• Le capot du scanner a peut-être été laissé ouvert pendant les copies. • Éteignez l’appareil puis rallumez-le.
• Il se peut qu’il n’y ait pas assez de mémoire disponible pour vous permettre de stocker le document que vous souhaitez numériser. Essayez la fonction de prénumérisation pour voir si elle fonctionne. Essayez de diminuer la résolution de numérisation. • Vérifiez que le câble d’imprimante de l’appareil est branché correctement. • Assurez-vous que le câble d’imprimante de l’appareil n’est pas défectueux. Interchangez le câble d’imprimante existant avec un autre en bon état. Le cas échéant, remplacez le câble de l’imprimante. • Vérifiez que le scanner est configuré correctement. Vérifiez les paramètres de numérisation dans SmarThru Office ou dans l’application que vous souhaitez utiliser et assurez-vous que la tâche de numérisation est transmise au port adéquat (par exemple, USB001).
• La numérisation des graphismes est plus lente que celle des textes. • La vitesse de communication diminue en mode numérisation, car une grande quantité de mémoire est requise pour analyser et reproduire l’image numérisée. Dans le BIOS, paramétrez votre ordinateur sur le mode d’imprimante ECP. La vitesse s’en trouvera augmentée. Pour plus d’informations sur le paramétrage du BIOS, reportez-vous au guide de l’utilisateur de votre ordinateur.
• Le pilote de numérisation n’est pas installé ou l’environnement d’exploitation est mal configuré. • Vérifiez que l’appareil est branché correctement et qu’il est sous tension puis redémarrez votre ordinateur. • Il se peut que le câble USB soit mal branché ou que l’appareil ne soit pas sous tension.
• Le scanner est occupé à recevoir ou à imprimer des données. Réessayez une fois la tâche terminée. • Descripteur incorrect. • La numérisation a échoué.
Pas de tonalité de composition.
• Assurez-vous que l'appareil soit sous tension.
• Il faut peut-être remplacer le patin du chargeur de documents. Contactez le service de maintenance (voir « Pièces de rechange disponibles » à la page 78). Impossible de recevoir automatiquement les fax.
• Vérifiez qu’il y a du papier dans le bac d’alimentation (voir « Spécifications des supports d’impression » à la page 110). • Vérifiez si l’écran affiche un message d’erreur. Dans ce cas, réglez le problème.
• Assurez-vous que le télécopieur destinataire est en mesure de recevoir votre télécopie.
à se connecter au télécopieur distant.
Demandez à l’opérateur de l’appareil de résoudre le problème.
à l’écran, supprimez toutes les télécopies dont vous n’avez plus besoin puis essayez à nouveau d’enregistrer la télécopie. Appelez le service de maintenance.
• Vérifiez le fonctionnement de votre appareil en imprimant une copie. • Une cartouche de toner a pratiquement atteint son autonomie estimée. Remplacez la cartouche de toner (voir « Remplacement de la cartouche de toner » à la page 80).
Acrobat Reader 6.0 ou version supérieure sur Macintosh, les couleurs ne s’impriment pas correctement.
L’imprimante devrait reprendre son fonctionnement normal. L’état « stopped » peut apparaître en cas de problèmes d’impression. • Vérifiez l’absence d’options d’impression spéciales de type « -oraw ». Si « -oraw » figure dans le paramètre de ligne de commande, supprimez-le pour imprimer correctement. Dans le cas du terminal Gimp, sélectionnez « print » -> « Setup printer » et modifiez le paramètre de ligne de commande dans l’élément de commande.
Étant donné que Postscript utilise la zone couleur CIE en tant que système de contretypage des couleurs, vous devez mettre à jour Ghostscript sur votre système, et utiliser les versions 8.xx et suivantes de GNU Ghostscript. La dernière version de Ghostscript est disponible sur www.ghostscript.com.
Si vous souhaitez utiliser un autre programme de numérisation, reportez-vous à l’aide de l’application.
Si cette situation se produit, essayez de libérer le port en sélectionnant Release port dans la fenêtre Port configuration.
Linux Driver Configurator, passez à Scanners configuration, puis appuyez sur Drivers. Vérifiez que le pilote portant le même nom que votre appareil est répertorié dans la fenêtre. • Assurez-vous que le port est disponible. Étant donné que les composants de l’appareil (imprimante et scanner) partagent la même interface d’E/S (port), plusieurs applications utilisateur sollicitant l’appareil risquent d’accéder au port au même moment. Pour éviter tout conflit, une seule application est autorisée à accéder au périphérique. Un message « device busy » (« périphérique occupé ») est envoyé à l’autre utilisateur. Ceci se produit généralement lors du démarrage d’une procédure de numérisation. Une boîte de message appropriée s’affiche. Pour identifier la source du problème, ouvrez la configuration des ports et sélectionner le port attribué à votre scanner. Le symbole du port /dev/mfp0 correspond à la désignation LP:0 affichée dans les options du scanner, /dev/mfp1 se rapporte à LP:1 et ainsi de suite. Les ports USB démarrant à l’indication /dev/mfp4, le scanner sur USB:0 correspond à /dev/mfp4, et ainsi de suite. Vérifiez dans la zone Selected port si le port est occupé par une autre application. Si tel est le cas, attendez la fin de la tâche ou appuyez sur la touche Release port si l’application utilisant le port ne fonctionne pas correctement.
• S’il y a une erreur E/S pendant la numérisation.
• Si le problème persiste, contactez un technicien de maintenance.
PostScript à l’appareil.
Options du périphérique, puis paramétrez l’option du bac.
Reader 6.0 ou version supérieure sur Macintosh, les couleurs ne s’impriment pas correctement
Terme d’infographie désignant le nombre de bits représentant la couleur d’un pixel dans une image matricielle. Une profondeur de bit (ou de couleur) plus élevée permet d’obtenir une gamme de couleurs plus large. Plus le nombre de bits est élevé, plus le nombre de couleurs possibles est grand. Une couleur codée sur 1 bit est communément qualifiée de monochrome ou noir et blanc.
Microsoft Windows (GDI) et, communément, comme format de fichiers image sur cette plate-forme.
à cette couverture.
Méthode d’impression de documents comportant plusieurs exemplaires en différents jeux de tirages. Lorsque le tri est sélectionné, le périphérique imprime un jeu dans son intégralité avant d’imprimer d’autres exemplaires.
Le panneau de commande est une zone plane, généralement verticale, sur laquelle s’affichent les outils de commande et de surveillance. Il se trouve généralement à l’avant de l’appareil.
échanger des données entre des applications différentes. Ce format de fichier, utilisable sous Microsoft Excel, est devenu une norme de facto, même sous les environnements autres que Microsoft.
Valeur ou paramètre appliqué en sortie d’usine ou lorsque l’appareil a été réinitialisé.
Technologie de réseau informatique reposant sur des trames, pour des réseaux locaux (LAN). Il définit le câblage et la transmission de signaux de la couche physique, et les formats de trame et les protocoles pour la couche de contrôle d’accès au support (MAC)/couche liaison de données du modèle OSI. Ethernet est principalement standardisé en IEEE 802.3. C’est devenu la technologie de réseau local la plus répandue depuis les années 1990 jusqu’aujourd’hui.
L’émulation consiste à reproduire rigoureusement le comportement externe, ce qui la différencie de la simulation, qui renvoie à la simulation du modèle abstrait d’un système en prenant en considération le fonctionnement interne.
Pièce de l’imprimante laser qui fixe le toner sur le support d’impression. Cette unité est constituée d’un rouleau thermique et d’un rouleau presseur. Une fois le toner transféré sur le papier, l’unité de chauffe applique la chaleur et la pression requises pour que le toner adhère de manière permanente sur le papier; c’est la raison pour laquelle le papier est chaud en sortant de l’imprimante laser.
Connexion entre des réseaux informatiques ou entre un réseau informatique et une ligne téléphonique. Celle-ci est très répandue, puisqu’il s’agit d’un ordinateur ou d’un réseau qui autorise l’accès à un autre ordinateur ou réseau.
Périphérique de stockage de masse, couramment appelé disque dur, non volatil qui enregistre des données codées numériquement sur des plateaux en rotation rapide recouverts d’une surface magnétique.
Norme relative au port parallèle 1284 mise au point par l’IEEE (Institute of Electrical and Electronics Engineers). Le terme « 1284-B » renvoie à un type de fiche spécifique pour câbles parallèles se connectant au périphérique (par exemple, une imprimante).
Le protocole d’impression Internet (IPP) est un protocole normalisé permettant l’impression ainsi que la gestion notamment des tâches d’impression, des formats de supports ou encore de la résolution. Le protocole IPP peut être utilisé en local ou via Internet pour des centaines d’imprimantes et prend en charge le contrôle d’accès et l’authentification, ce qui en fait une technologie d’impression plus fiable et plus sécurisée que ses prédécesseurs.
échangent des données.
Les protocoles IPX et SPX offrent des services de connexion similaires à TCP/IP. Le protocole IPX est comparable au protocole IP; et SPX, au protocole TCP. IPX/SPX ont été conçus initialement pour les réseaux locaux (LAN). À ce titre, ils sont des protocoles très performants pour cet usage (généralement, les performances dépassent celles des protocoles TCP/IP sur un réseau local).
48 bits, généralement représenté par 12 caractères hexadécimaux groupés par paires (par exemple, 00-00-0c-34-11-4e). Cette adresse est généralement programmée dans la mémoire morte de la carte réseau par le constructeur et facilite la détection des machines locales par les routeurs sur des réseaux de grandes dimensions.
Les couches sont, de haut en bas, les suivantes : application, présentation, session, transport, réseau, liaison de données et physique.
HP comme protocole d’impression. Développé à l’origine pour les imprimantes à jet d’encre, PCL a été appliqué aux imprimantes thermiques, matricielles et aux imprimantes laser.
Systems pour représenter les documents bidimensionnels dans un format indépendant du périphérique ou de la résolution. Glossaire
à divers échanges entre les nœuds d’un réseau. Ce protocole permet également un système de communication interprocessus authentifié.
électroniques au serveur. Glossaire
TCP/IP Le protocole de contrôle de transmission (TCP) et le protocole Internet (IP) sont un ensemble de protocoles de communication implémentant la pile de protocoles sur laquelle fonctionnent Internet et la plupart des réseaux commerciaux.
Sorte de bouteille ou de récipient se trouvant dans un appareil comme une imprimante et contenant du toner. Le toner est une poudre utilisée dans les imprimantes laser et les photocopieurs qui forme le texte et les images sur le papier imprimé. Le toner est fondu en utilisant la combinaison chaleur/ pression de l’unité de chauffe et se fixe dans les fibres du papier.
Windows XP. Une tâche de numérisation peut être lancée à partir de ces systèmes d’exploitation à l’aide d’un scanner compatible WIA.
Notice Facile
