Type de produit	Hotte aspirante murale
Marque	TECHWOOD
Modèle	TAB-1260
Matériau	Acier inoxydable
Alimentation électrique	220-240 V ~ 50 Hz
Nombre de vitesses	4 (3 normales + 1 intensive temporisée)
Éclairage	Spots LED haute efficacité
Type de filtres	Filtres métalliques antigraisse lavables + filtres à charbon actif (optionnels)
Distance minimale table de cuisson	65 cm (réductible à 55 cm selon norme EN60335-2-31)
Diamètre sortie d'air	Non inférieur au diamètre du raccord de la hotte
Type d'évacuation	Aspirante (évacuation extérieure) ou recyclage (avec filtres à charbon)
Commande	Électronique à touches : marche/arrêt, réglage vitesse, minuterie, éclairage
Télécommande	Optionnelle, portée max 5 m
Minuterie	15 minutes, avec arrêt automatique
Alarme saturation filtre	Oui, après environ 30 h de fonctionnement pour filtres métalliques
Nettoyage extérieur	Chiffon doux et savon neutre ou alcool dénaturé, toutes les 2 semaines
Entretien filtres métalliques	Lavage mensuel à l'eau chaude avec détergent
Remplacement filtres à charbon	Tous les 3-4 mois selon usage
Installation	Murale, avec barre de support et chevilles (fournies)
Sécurité	Débrancher avant entretien ; ne pas utiliser avec flamme libre

FOIRE AUX QUESTIONS - TAB-1260 TECHWOOD

Quelle est la distance minimale entre la table de cuisson et la hotte ?

La distance minimale est de 65 cm. Elle peut être réduite à 55 cm conformément à la norme EN60335-2-31, sauf si les instructions de la table de cuisson spécifient une distance supérieure.

Comment nettoyer les filtres métalliques antigraisse ?

Les filtres métalliques se lavent tous les mois à l'eau chaude avec un peu de détergent. Évitez de les plier et laissez-les sécher complètement avant de les remonter.

Quand et comment remplacer les filtres à charbon actif ?

Les filtres à charbon actif doivent être remplacés tous les 3 à 4 mois selon l'usage. Ils ne se lavent pas. Pour les changer, retirez d'abord les filtres métalliques, puis accédez aux filtres à charbon situés de chaque côté du convoyeur.

Comment réinitialiser l'alarme de saturation des filtres métalliques ?

Lorsque le bouton de minuterie devient rouge (après environ 30 heures de fonctionnement), appuyez sur ce bouton pendant quelques secondes jusqu'à ce que la lumière rouge s'éteigne. Éteignez puis rallumez la hotte pour vérifier que l'alarme a disparu.

La hotte peut-elle fonctionner en mode recyclage ?

Oui, si elle est équipée de filtres à charbon actif. Dans ce mode, l'air est purifié et recyclé dans la cuisine. Veillez à retirer la soupape de non retour sur le raccordement du moteur en sortie.

Quel type d'éclairage utilise la hotte et comment le remplacer ?

La hotte est équipée de spots LED à haute efficacité et longue durée. En cas de défaillance, adressez-vous à un service après-vente agréé pour le remplacement, car l'intervention nécessite des compétences spécifiques.

La télécommande est-elle incluse ?

La télécommande est optionnelle et disponible uniquement sur certaines versions. Sa portée maximale est de 5 mètres, mais peut varier selon les interférences électromagnétiques.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous que la tension correspond à celle indiquée sur la plaque (220-240 V). Si le problème persiste, contactez un service après-vente agréé.

Comment utiliser la minuterie ?

Appuyez sur le bouton minuterie pour activer un arrêt automatique après 15 minutes de fonctionnement à la vitesse réglée. Le bouton clignote pour indiquer que la minuterie est active.

Quels produits de nettoyage utiliser pour l'extérieur de la hotte ?

Utilisez un chiffon doux trempé dans de l'eau avec un peu de savon neutre ou de l'alcool dénaturé. Évitez les produits abrasifs ou les éponges rêches qui pourraient rayer la surface en acier inoxydable.

MODE D'EMPLOI TAB-1260 TECHWOOD

Conserver cette notice avec l'appareil pour pouvoir la consulter en cas de besoin. Si l'appareil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps pour que le nouvel utilisateur puisse avoir toutes les indications concernant le fonctionnement de la hotte et les avertissements correspondants.

La notice a été rédigée pour votre sécurité et celle d'autrui. Nous vous prions donc de la lire attentivement avant de monter et d'utiliser l'appareil.

Cet appareil n'est pas destiné à être utilisé par des personnes (y-compris des enfants) dont les capacités physiques, sensorières ou mentales sont réduites, ou manquant d'expérience et de connaissances, à moins qu'elles ne soient surveillées ou instruites par une personne responsable de leur sécurité sur le mode d'utilisation de l'appareil.

Surveillance des enfants et faites en sorte qu'ils ne jouent pas avec l'appareil.

L'appareil doit être monté par un installateur compétent et qualifié, conformément aux normes en vigueur.

Si le câble d'alimentation est abimé, demander au fabricant, à un Service après-vente agréé ou à une personne expérimentée de le remplacer afin de prévenir tout risque de danger.

Les modifications eventuelles de l'installation électrique, qui s'avèrent nécessaires pour monter la hotte, doivent être faites par du personnel compétent.

Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cette installation. En cas de panne ou de mauvais fonctionnement de l'appareil, ne pas essayer de résoudre le problème mais s'adresser au Service après-vente/agrée.

Les réparations faites par des personnes non compétentes peuvent abîmer l'appareil.

Pour toute intervention, s'adresser à un Service après-vente agréé en mesure de fournir les pièces détachées.

Toujours vérifier si les parties électriques, (lumières, aspirateur) sont éteintes quand l'appareil n'est pas utilisé. Lire entièrement la notice avant d'effectuer une opération quelconque sur la hotte.

La hotte s'utilise de la même façon que les aspirateurs des fumées de cuisson au-dessus des cuisinières domestiques.

Le fabricant décline toute responsabilité en cas d'usage impropre.

Le poids maximal des objets éventuels placés ou suspendus (quand c'est prévu) sur la hotte ne doit pas dépasser 1,5 kg.

Après avoir monté la hotte en acier inox, la nettoyer pour éliminer les résidus de colle ou de produit de protection et les taches de graisse ou d'huile.

Pour exécuter cette opération, le constructeur recommande l'utilisation des

lingettes détergentes fournies avec la lampe.

Le fabricant décline toute responsabilité pour les dommages eventuels en cas d'emploi d'autres types de détergents.

L'installation électrique est dotée d'un branchement à la terre comme reporté dans les normes de sécurité internationales ; elle est par ailleurs conforme aux normes européennes sur les parasites radio.

Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).

Vérifier si la tension du réseau correspond à celle indiquée sur la plaque qui se trouve à l'intérieur de la hotte.

La distance minimale de sécurité entre la table de cuisson et la hotte doit être d'au moins 65 cm.

Ne pas faire cuire avec une flamme « libre » en dessous de la hotte. Vérifier les friteuses durante l'emploi : l'huile surchauffée pourrait prendre feu.

• S'assurer que le local est suffisamment aéré s'il faut faire fonctionner la hotte en même temps que certains appareils qui utilisent le gaz ou autre comme combustible.
• Ne pas allumer de flammes libres en dessous de la hotte.
• Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).
• S'assurer que les normes en vigueur sur l'évacuation de l'air à l'extérieur du local sont respectées avant d'utiliser la hotte.

Débrancher l'appareil en enlevant la fiche ou en actionnant l'interrupteur général avant d'effectuer une opération de nettoyage ou d'entretien quelconque. Le fabricant décline toute responsabilité pour les accidents ou les dommages directs ou indirects eventuels aux animaux domestiques ou aux biens dus au non-respect des indications reportées dans cette notice et concernant, en particulier, les avertissements sur le montage, l'emploi et l'entretien de l'appareil.

• Un risque d'incendie existe si le nettoyage n'est pas effectué conformément aux instructions.

ATTENTION: Les parties accessibles peuvent venir très chaudes si elles sont utilisées avec des appareils de cuisine.

• La longueur maximale des vis de fixation de la cheminée est de 10mm (fournies par le fabricant).

AVERTISSEMENT: L'installation des vis ou du dispositif de fixation de façon non conforme aux présentes instructions peut provoquer des dangers électriques.

Attention:

Ce produit doit être éliminé en fin de vie, conformément aux règles en vigueur.

Les données techniques de l'appareil sont reportées sur les plaques qui se trouvent à l'intérieur de la hotte (enlever les grilles métalliques pour voir l'étiquette).

Montage

(partie réservée au personnel qualifié pour le montage de la hotte)

La distance minimum : distance de la partie la plus haute de l'appareil pour la cuisson à la partie la plus basse de la hotte de cuisine. En

Généralement, quand la hotte de cuisine est située au-dessus d'un appareil au gaz, cette distance doit être d'au moins 65 cm (voir la figure 02). Cependant, sur la base d'une interprétation de la norme EN60335-2-31 du 11/07/2002 par le TC61 (sous-alinéa 7.12.1 session 15 point à l'ordre du jour 10.11), cette distance minimum entre la table de cuisson et la partie inférieure de la hotte, sur cette hotte, peut être réduite à 55 cm. Si les instructions de la table de cuisson au gaz spécifient une distance supérieure, il faut en tenir compte.

Dans la version aspirante, le tuyau avec la sortie des fumées doit avoir un diamètre non inférieur à celui du racord de la hotte. Dans les segments horizontaux, le tuyau doit avoir une légère inclinaison (10% environ) vers le haut pour canaliser l'air à l'extérieur du milieu.

Réduire au minimum les coudes, vérifier que les tuyaux aient une longueur minimale indispensable.

Respecter les normes en vigueur sur l’évacuation de l’air à l’extérieur. En cas d’utilisation simultanée d’autres éléments (chaudières, poêles, cheminées, etc.) alimentés au gaz ou avec d’autres combustibles, pouvoir à une ventilation ajustée du local où s’effectue l’aspiration de la fumée, conformément aux normes en vigueur. Instructions de montage : voir la sect. « 0 » de ce manuel.

(Partie réservée au personnel qualifié pour le branchement)

ATTENTION! Toujours débrancher l'appareil avant de faire une opération quelconque à l'intérieur de la hotte.

S'assurer qu'aucun fil n'est débranché ou coupé; si c'est le cas, contacter le Service après-vente le plus proche.

S'adresser à du personnel qualifié pour le branchement électrique.

Les branchements doivent être effectués conformément aux dispositions de loi en vigueur. Vérifier si le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir plaque des caractéristiques techniques au point B).

Certains appareils peuvent être munis d'un câble sans fiche ; la fiche à utiliser doit dans ce cas être de type «standardisé» en tenant compte que :

• le fil jaune-vert doit être utilisé pour la mise à la terre;
• le fil bleu doit être utilisé pour le neutre;
• le fil marron doit être utilisé pour la phase, le câble ne doit pas être en contact avec les parties chaudes ayant une température supérieure à 70°C;
• Monter une fiche adaptée à la charge sur le câble d'alimentation et la brancher à une fiche de sécurité appropriée.

Si un appareil fixe n'est pas muni d'un câble d'alimentation et d'une fiche, ou d'un autre dispositif pour le débrancher, avec une distance d'ouverture des contacts permettant la coupure de courant totale en cas de surtension, catégorie III, les instructions doivent indiquer que ces dispositifs de coupure doivent être prévus dans le réseau d'alimentation, conformément aux règles d'installation.

Le câble de terre jaune/vert ne doit pas être interrompu par l'interrupteur.

Avant de brancher l'appareil, vérifier si :

• la tension d'alimentation correspond à celle indiquée sur la plaque caractéristiques techniques ;
• la prise de terre est correcte et fonctionnelle:
• le système d'alimentation est muni d'un branchement à la terre efficace, conformément aux normes en vigueur;
• La prise ou l'interrupteur omnipolaire sont faciles à atteindre lorsque l'appareil est monté. Le fabricant décline toute responsabilité si les normes de sécurité ne sont pas respectées.

HOTTE version à évacuation extérieure (aspirante)

Dans cette version, les fumées et les vapeurs de cuisine doivent être acheminées vers l'extérieur par un tuyau d'évacuation.

Le convoyeur d'évacuation qui dépasse en haut de la hotte doit être relié à un tuyau qui conduit les fumées et les vapeurs vers une sortie extérieure.

Il faut enlever les filtres au charbon actif s'ils sont prévus ; pour les extraire, voir les instructions reportées au point F.

Le local doit être suffisamment aéré, conformément aux normes en vigueur, si la hotte est utilisée en même temps que d'autres appareils qui fonctionnent au gaz ou avec d'autres combustibles.

Indications spécifiques pour l'Allemagne:

Quand la hotte fonctionne en même temps que des appareils alimentés avec de l'énergie autre que celle électrique, la pression négative dans le local ne doit pas dépasser les 4 Pa (4 x 10-5 bar).

HOTTE version à recyclage d'air (filtrante)

Dans cette version, l'air passe à travers les filtres au charbon actif pour être purifié et recyclé dans la cuisine.

Vérifier si les filtres au charbon actif sont montés sur le moteur, si ce n'est pas le cas, les monter comme indiqué au point H.

Lorsque la hotte est en mode de filtrage, enlevez la soupape de non retour placée sur le raccordement du moteur en sortie.

Pour que le rendement soit optimal, il est conseillé d'utiliser la troisième vitesse en présence d'odeurs fortes et de vapeurs, la deuxième vitesse dans des conditions normales et la première vitesse pour maintenir l'air propre en consommant peu d'énergie électrique. Il est conseillé d'allumer la hotte au moment de commencer la cuisson et de la laisser fonctionner jusqu'à ce que les odeurs aient disparu.

Boitier de commande électronique

Bouton lumière

• ON: lumière allumée (bouton allumé);
• OFF: lumière éteinte;

Bouton -

Cette touche permet de réduire la vitesse du moteur.

Les vitesses 1, 2 et 3 sont indiquées grâce au voyant correspondant qui s'allume, à l'exclusion du voyant lumière et de la minuterie.

Bouton +

Les vitesses 1, 2 et 3 sont indiquées grâce au voyant correspondant qui s'allume, à l'exclusion du voyant lumière et de la minuterie.

(Dans la version à 4 vitesses, la touche + a une lumière qui clignote.)

La 4e vitesse (ou vitesse intensive) est temporisée et le moteur passe automatiquement à la 3e vitesse au bout d'environ 7 minutes).

Bouton mode

Fonction : marche et arrêt du moteur de la hotte.

La fonction vitesse désirée permet de mettre le moteur en marche à la dernière vitesse sélectionnée avant l'arrêt.

En option : version avec télécommande (disponible uniquement sur certaines versions).

Avertissements:

Placer l'appareil loin de sources d'ondes électromagnétiques pouvant interférer avec l'électronique de la hotte.

Distance maximale de fonctionnement 5 mètres. Cette distance peut varier en fonction des interférences électromagnétiques d'autres appareils.

Bouton lumière de la télécommande : allumé/éteint lumière.

Bouton - et + réduction/augmentation de la vitesse (pour mettre le moteur en marche, appuyer indifféremment sur la touche + ou sur la touche -).

Bouton minuterie : voir instructions ci-dessous.

Bouton minuterie et saturation des filtres

• Cette fonction permet d’entraîner automatiquement la hotte au bout de 15 minutes de fonctionnement à la vitesse régée précédemment (bouton avec lumière clignotante).
• Au bout d'environ 30 heures de fonctionnement, le bouton propose le lavage des filtres métalliques (il devient rouge).

Pour désactiver l'alarme, appuyer sur le bouton minuterie pendant quelques secondes jusqu'à ce que la lumière rouge s'éteigne.

Eteindre ensuite la hotte et la rallumer pour voir si l'alarme a disparu.

1. Filtres METALLIQUES

Pour enlever le filtre métallique antigraisse, ouvrir le panneau frontal puis agir sur la poignée (voir la fig. H1).

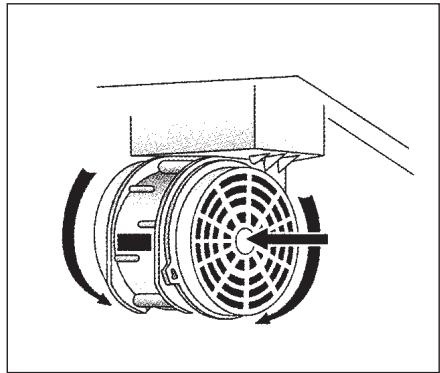

2. Filtres au charbon ACTIF

Enlever les filtres métalliques en suivant les indications du paragraphe H1.

Il est à préciser possible d'accéder facilement aux deux filtres accrochés sur les côtés droit et gauche du convoyeur. Pour le montage/remplacement, voir la figure H2.

Pour commander les nouveaux filtres à charbon, s'adresser au distributeur/revendeur.

UNIQUEMENT POUR L'ITALIE : Télécharger le formulaire de commande du contrôle spécifique sur le site : www.falmec.com (accéder sur le menu déroulant assistance).

SPOT LED

Dans ce cas, la hotte est équipée d'un éclairage de spots à LED à haute efficacité, à basse consommation et à durée très élevée en conditions d'utilisation normales.

1. Filtres anti-graisse metalliques

Ils servent à retenir les particules de graisse en suspension. Il est donc conseillé de les laver chaque mois dans de l'eau chaude contenant un peu de détergent, en évitant de les plier. Attendre qu'ils soient bien secs avant de les remonter. Pour le démontage et le montage, voir les instructions au point H1. Répéter fréquemment l'opération.

2. Filtres au charbon ACTIF

Ils servent à retenir les odeurs générées dans le flux d'air qui les traverse. L'air épuré suite aux passages successifs à travers les filtres est recyclé dans la cuisine. Ne pas laver les filtres au charbon actif qui doivent être remplacés en moyenne tous les 3-4 mois (en fonction de l'usage). Pour remplacer les filtres au charbon actif, suivre les instructions du point H2.

3. Nettoyage exterieur de la HOTTE

Nous recommandons de nettoyer les surfaces externes des hottes chaque 15 jours au moins afin d'éviter que les substances huileuses ou les graisses ne nuisent aux surfaces en acier.

Nettoyer la hotte avec un chiffon humide et un peu de détergent liquide neutre ou avec de l'alcool dénaturé.

Ne nettoyer qu’avec un chiffon doux trempé dans de l’eau contenant du savon neutre si la surface a subi un traitement antiempreinte (FastSteel), en ayant soin de rincer et d’essuyer soigneusement. Ne pas utiliser de produits contenant des substances abrasives, un chiffon rêche ni le type de chiffon pour nettoyer l’acier que l’on trouve généralement dans le commerce car cela abîmerait irrémédiablement le traitement superficiel de l’acier.

La surface définitivement abîmée de l'acier sera la conséquence directe du non-respect de ces indications.

La notice complète doit être conservée avec l'appareil. Le fabricant décline toute responsabilité si ces indications ne sont pas respectées.

4. Nettoyage intérieur de la HOTTE

Il est interdit de nettoyer les parties électriques ou celles relatives au moteur à l'intérieur de la hotte avec des liquides ou des solvants;

Ne pas utiliser de produits contenant des substances abrasives. Toujours débrancher l'appareil avant d'effectuer les opérations individuelles plus haut.

Garantie

L'appareil est couvert par la garantie.

Les conditions de garantie sont reportées en entier au dos de cette notice.

Le fabricant décline toute responsabilité pour les inexactitudes, imputables à des erreurs d'impression ou de transcription, contenues dans cette notice.

Il se réserve le droit d'apporter les modifications qu'il juge nécessaires ou utiles à ses produits, même dans l'intérêt de l'utilisateur, sans pour autant compromettre les caractéristiques essentielles relatives au fonctionnement et à la sécurité.

Phase 1

• Mettre la barre de support (A) contre le mur, à une hauteur par rapport à la table de cuisson déterminée par la somme des hauteurs X + 346 mm.
• Contrôler l'alignement horizontal avec un niveau à bulle et marquer 2 points de perçage aux extrémités de la barre.
• Percer, introduire 2 chevilles à expansion 0.8mm et fixer la barre avec les vis correspondantes.

Phase 2

• Accrocher la hotte à la barre de support (fig. 03).
• Ouvrir le volet avant et enlever le filtre métallique.
• Régler l'alignement de la hotte à l'aide des vis des attaches (fig. 03). La vis supérieure (B) permet de régler la distance par rapport au mur, la vis inférieure (C) le glissement vertical.

Phase 3

• Pour éviter le décrochage de la hotte dû à une pression par-dessous, la fixer au mur avec une cheville à expansion et la vis correspondante, en utilisant les étriers « S » prévus à cet effet sur le haut de la hotte (fig. 04).
• Pour la version aspirante, brancher le raccord de sortie du ventilateur (sortie supérieure ou à l'arête) à l'évacuation extérieure avec un tuyau approprié (fig. 05).
• Effectuer le branchement électrique seulement après avoir désactivé l'alimentation électrique de la hotte.

Phase 4 (en option) (fig. 06)

• Introduire la rallonge (H) dans la cheminée (G), puis fixer l'ensemble au corps de la hotte au moyen des vis (V2).
• Faire glisser la rallonge (H) jusqu'à atteindre la hauteur souhaitée.
• Lorsque la position optimale est trouvée, appuyer l'étrier (L) contre le mur, contrôler l'alignement horizontal avec un niveau à bulle et marquer 2 points de percage sur les extrémités.
• Percer, insérer 2 chevilles à expansion 0.4 mm et fixer l'étrier (L) avec les vis correspondantes.
• Serrer avec les vis (M) la bague (H) à l'étrier (L).

Phase 5

• Remonter sur la hotte les filtres métalliques et fermer le panneau frontal (fig. 07).
• Mettre la hotte sous tension en respectant les normes en vigueur (voir la section D).
