mMj-L500SXE - Extracteur de jus MOULINEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extracteur de jus à vis lente
Marque	MOULINEX
Modèle	MJ-L500SXE
Tension d'alimentation	220-240 V ~ 50-60 Hz
Consommation électrique	150 W
Dimensions (L × P × H)	18,5 × 17,6 × 43,2 cm
Poids	4,0 kg
Longueur du cordon d'alimentation	1,0 m
Cycle de fonctionnement maximal	2 cycles de 15 min ON, puis 30 min OFF
Type d'extraction	Vis sans fin avec filtre et brosse rotative
Fonctions principales	Extraction de jus, fonction marche avant (I), marche arrière (R), arrêt (O)
Sécurité	Verrouillage de sécurité (goupille), protection contre surcharge (disjoncteur), arrêt automatique en cas de surchauffe
Nettoyage	Pièces amovibles lavables au lave-vaisselle (sauf boîtier moteur), brosse de nettoyage incluse
Matériaux	Plastique ABS, acier inoxydable (filtre)
Accessoires inclus	Pichet pour jus, pichet pour pulpe, brosse de nettoyage, joint d'étanchéité, brosses en caoutchouc
Pièces détachées disponibles	Filtre (AJD33-153-K0), Joint d'étanchéité (AJD27-153), Accessoire pour aliments congelés (AJD38-153-A0), Pichet pulpe (AJD36-153-K1), Brosse rotative (AJD35-153-K0), Brosse caoutchouc (AJD34-153), Pichet jus (AJD05-153-K1)
Usage	Domestique uniquement
Niveau sonore	Bruit normal d'extraction (grincement/craquement selon les ingrédients)

FOIRE AUX QUESTIONS - mMj-L500SXE MOULINEX

Pourquoi l'appareil ne fonctionne-t-il pas après la mise sous tension ?

Vérifiez que la prise est branchée et que le couvercle est correctement fermé jusqu'au déclic. Si le disjoncteur de protection est enclenché, attendez 30 minutes après avoir débranché l'appareil.

Que faire si le moteur s'arrête soudainement ?

Cela peut être dû à une surcharge. Appuyez sur le bouton R (marche arrière) pour débloquer, puis réduisez la quantité d'ingrédients. Si rien ne se passe, débranchez et laissez refroidir 30 minutes.

Comment nettoyer la brosse en caoutchouc et le joint d'étanchéité ?

Démontez la brosse en caoutchouc en la poussant dans le sens de la flèche. Lavez toutes les pièces avec de l'eau savonneuse et une éponge douce. Rincez et séchez avant de remonter. Ne pas utiliser de brosse métallique.

Puis-je passer les pièces au lave-vaisselle ?

Oui, à l'exception du boîtier moteur. Placez les pièces dans le lave-vaisselle à basse température pour éviter les fissures. Retirez les résidus avant lavage.

Pourquoi le jus contient-il de la pulpe ?

Selon les ingrédients durs, un peu de pulpe peut se mélanger. Filtrez le jus si vous préférez une texture lisse. Vérifiez aussi que le filtre et la brosse rotative sont correctement montés.

L'appareil fait un bruit de grincement, est-ce normal ?

Oui, un grincement ou craquement est normal lors de l'extraction. Il provient de la pression des ingrédients et du contact de la brosse rotative avec le filtre.

Comment débloquer le bec verseur pour la pulpe ?

Éteignez l'appareil et utilisez la pointe de la brosse de nettoyage pour retirer la pulpe accumulée. Évitez d'insérer des objets métalliques.

Puis-je extraire des fruits congelés ?

Oui, avec l'accessoire pour aliments congelés (réf. AJD38-153-A0). Décongelez les ingrédients jusqu'à ce qu'une fourchette pénètre le centre (environ 5 à 30 minutes) avant utilisation.

Quels ingrédients ne pas utiliser ?

Évitez la glace, les graines dures, les fruits à noyau non dénoyautés, les aliments secs, la citrouille crue, l'alcool et l'huile. Ces ingrédients peuvent endommager l'appareil.

Comment remplacer le filtre ou d'autres pièces ?

Les pièces détachées sont disponibles chez le revendeur. Les références sont : filtre (AJD33-153-K0), joint (AJD27-153), brosse rotative (AJD35-153-K0), etc. Suivez les instructions de montage dans la notice.

MODE D'EMPLOI mMj-L500SXE MOULINEX

(Usage domestique)

Merci d'avoir acheté le produit Panasonic.

• Ce produit est destiné à un usage domestique uniquement.
• Veuillez lire attentivement ces consignes pour utiliser le produit correctement et en toute sécurité.
• Avant d'utiliser ce produit, veuillez accorder une attention particulière aux « consignes de sécurité » (page FR3-8)
• Veuillez conserver cette notice pour une utilisation ultérieure.

Sommaire	Page
Consignes de sécurité	FR3
• Information importante	FR8
Descriptif technique et consigne de manipulation	FR9
Avant l'utilisation
• Démontage et montage des pièces	FR10
• Verrouillage de sécurité	FR12
• Préparations des ingrédents pour le jus	FR13
• Préparations des ingrédents pour des plats surgelés	FR14

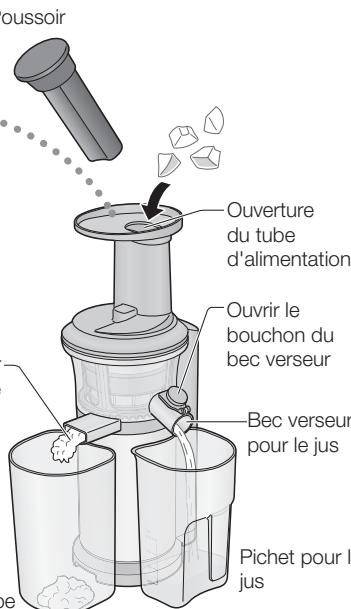

Utilisation	FR15

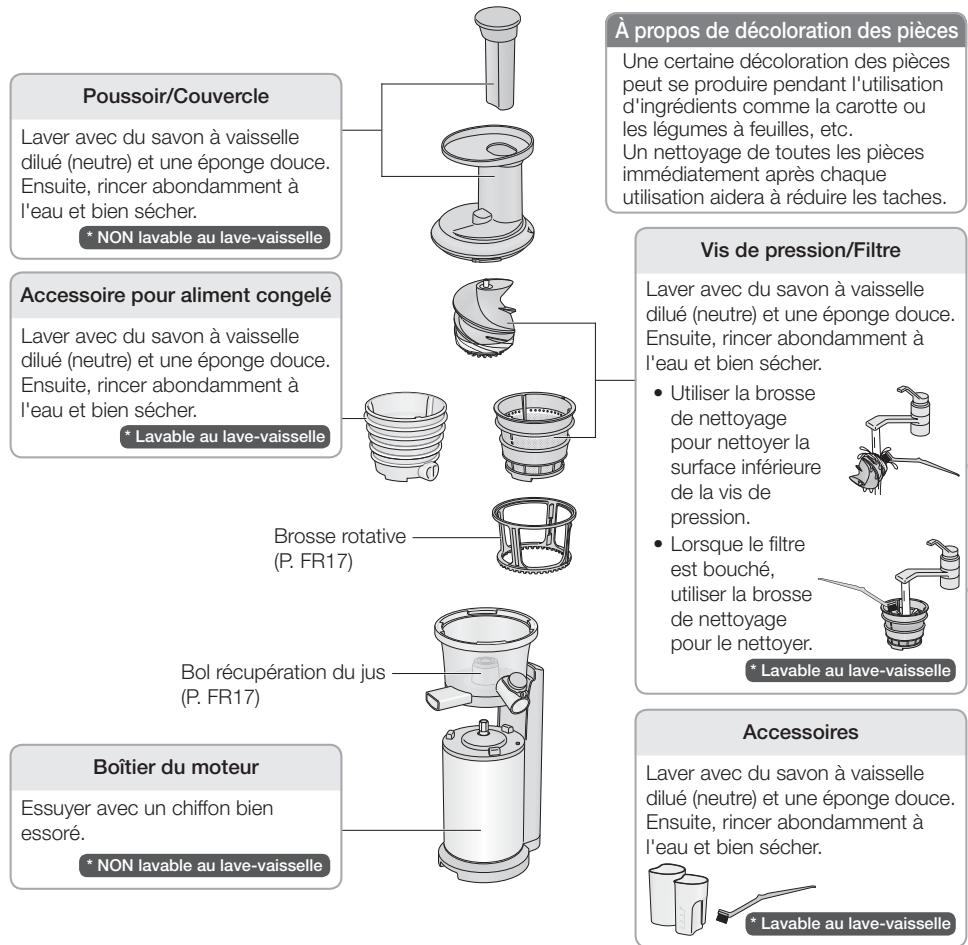

Nettoyage	FR16
Dépannage	FR18
Disjoncteur de protection	FR19
Remplacement des pièces	FR19
Caracteristique techniques	FR19
Recettes	FR20

L'élimination des équipements usagés

Applicable uniquement dans les pays membres de l'Union européenne et les pays disposant de systèmes de recyclage.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des appareils usagés, veillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Utilisateurs professionnels de l'Union européenne

Pour en savoir plus sur l'élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union européenne. Ce symbole n'est reconnu que dans l'Union européenne.

Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Consignes de sécurité

Assurez-vous de suivre ces consignes.

Afin de prévenir les accidents ou blessures de l'utilisateur ou d'autres personnes, et les dommages à la propriété, veuillez suivre les consignes ci-dessous.

Les tableaux suivants indiquent le degré de dommages causés par une mauvaise utilisation.

AVERTISSEMENT : Indique des blessures graves ou la mort.

ATTENTION : Indique un risque de blessure ou de dommages matériels.

■ Les symboles sont classés et expliqués comme suit.

Ce symbole indique une interdiction.

Ce symbole indique une exigence qui doit être suivie.

Ne pas endommager le cordon d'alimentation ou la prise.

Les actions suivantes sont strictement interdites.

Modifier, toucher ou placer à proximité d'éléments chauffants, plier, tordre, tirer sur des arêtes tranchantes, poser des objets lourds sur le dessus, emboutir le cordon d'alimentation et transporter l'appareil par le cordon d'alimentation.

(Cela peut provoquer une électrocution ou un incendie dû à un court-circuit.)

• Ne pas utiliser l'appareil si le cordon d'alimentation ou la prise est endommagé(e) ou si la prise n'est pas correctement branchée à la prise murale.

(Cela peut provoquer une électrocution ou un incendie due à un court-circuit.)

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur/agréé ou une autre personne qualifiée afin d'éviter tout danger.

Ne pas brancher ou débrancher la prise avec les mains mouillées.

(Cela peut provoquer une électrocution.)

• S'assurer toujours que les mains sont sèches avant de manipuler la prise ou d'omettre l'appareil en marche.

Avertissement

S'assurer que la tension indiquée sur l'étiquette de l'appareil correspond à votre alimentation locale.

(Cela peut provoquer une électrocution ou un incendie.)

Éviter également de brancher d'autres appareils à la même prise murale pour empêcher une surchauffe électrique. Cependant, si vous vous connectez un certain nombre de prises, assurez-vous que la puissance totale ne dépasse pas la puissance nominale de la prise murale.

Insérer la prise fermement.

Autrement, cela peut provoquer une électrocution et un incendie en raison de la chaleur qui peut être générée aujourd'hui par la prise.

Nettoyer la prise régulièrement.

(L'accumulation de poussière et d'humidité sur la prise peut provoquer une isolation insuffisante et un incendie.)

Débrancher la prise, et la nettoyer avec un chiffon sec.

• Tenir le cordon d'alimentation hors de portée des enfants. Ne pas laisser le cordon d'alimentation pendre sur le bord de la table ou du plan de travail.

(Cela peut provoquer des brûlures, des blessures ou une électrocution.)

Ne pas plonger l'appareil dans l'eau ou l'élabousser avec de l'eau.

Cela peut provoquer une électrocution ou un incendie due à un court-circuit.

Ne pas démonter, réparer ou modifier l'appareil.

(Cela peut provoquer un incendie, une électrocution ou des blessures.)

Se renseigner au lieu d'achat ou dans un centre des services à la clientèle Panasonic.

Ne pas laisser les nourrissons et les enfants jouer avec l'emballage.

(Cela peut provoquer une suffocation.)

Avertissement

Cet appareil ne doit pas être utilisé par les enfants. Tenir l'appareil et son cordon d'alimentation hors de portée des enfants. Les appareils peuvent être utilisés par des personnes ayant un handicap physique, sensoriel ou mental ou n'ayant pas d'expérience et de connaissances sous une supervision ou si elles prennent reconnaissance des consignes d'utilisation de l'appareil d'une manière sûre et si elles sont conscientes des risques encourus.

Les enfants ne doivent pas jouer avec l'appareil.

(Cela peut provoquer des brûlures, des blessures ou une électrocution.)

• Toujours tenir les enfants à l'écart de l'appareil.

(Ils peuvent être brûlés ou blessés.)

• Les enfants ne se rendent pas compte des dangers qui sont susceptibles de se produire en raison d'une mauvaise utilisation des appareils.

• Arrête immédiatement d'utiliser l'appareil et le débranche dans l'éventualité très peu probable où celui-ci cesse de fonctionner correctement.

(Cela peut provoquer de la fumée, un incendie, une électrocution ou des brûlures.)

par exemple, une anomalie ou une panne

• La prise et le cordon d'alimentation chauffent de manière anormale.
• Le cordon d'alimentation est endommagé ou l'appareil n'est plus alimenté.
• Le corps principal est déformé, présente des déteriorations visibles ou est anormalement chaud.
• Un bruit se fait entendre pendant l'utilisation.
• Il y a une odeur désagréable.
• Il y a une autre anomalie ou panne. → Débrancher l'appareil immédiatement et se référer au lieu d'achat ou à un centre de services à la clientèle Panasonic pour une inspection ou une réparation.

Attention

• Ne pas utiliser l'appareil à des fins autres que celles décrites dans la présente notice.

(Cela peut provoquer des brûlures ou des blessures.)

• Panasonic décline toute responsabilité en cas de mauvaise-utilisation de l'appareil ou tout manquement aux présentes consignes.

Ne pas utiliser l'appareil dans les lieux suivants.

• Sur les surfaces irrégulières, un tapis ou une nappe etc. (Cela peut provoquer un incendie ou des blessures.)
• Les endroits où il peut être éclaboussé ou près d'une source de chaleur. (Cela peut provoquer une électrocution ou une fuite électrique.)
• Près d'eaux libres telles que des baignoires, éviers ou autres récipients. (Cela peut provoquer une électrocution ou une fuite électrique.)

Ne pas insérer d'objet dans les fentes.

(Cela peut provoquer une électrocution.) - En particulier des objets métalliques tels que des broches ou des fils.

Ne pas tenir l'appareil par le cordon d'alimentation.

(Cela peut provoquer une électrocution ou des blessures.)

• Ne pas remplaçer les pièces de l'appareil par des pièces de rechange autres que des pièces d'origine.

(Cela peut provoquer un incendie, une électrocution ou des blessures.)

Ne pas faire fonctionner l'appareil en continu pendant plus de 15 minutes. Laisser reposer 30 minutes (ou jusqu'à ce que le boîtier du moteur refroidisse) après 15 minutes d'utilisation.

(Cela peut provoquer des brûlures.)

Ne pas mettre les doigts ou des ustensiles tels que des cuillères ou des fourchettes dans l'ouverture du tube d'alimentation pendant que l'appareil fonctionne. Si des aliments obstruent l'ouverture du tube d'alimentation, utilisez le pouce ou un autre morceau de fruit ou de légume pour les pousser vers le bas.

(Cela peut provoquer des blessures.)

Attention

Ne pas laisser l'appareil sans surveillance pendant l'utilisation.

(Cela peut provoquer un incendie.) Éteignez-le lorsque vous vous en éloignez.

• Ne pas ouvrir le couvercle ou démonter le bol de récapération du jusqu'pendant que l'appareil est en marche.

(Cela peut provoquer des blessures.)

• Ne pas utiliser l'appareil si la vis de pression ou le bol de récapération du jus est endommagé ou présente des fissures.

(Cela peut provoquer des blessures.)

S'assurer de tenir la prise au moment de débrancher celle-ci de la prise murale. Ne jamais tirer sur le cordon d'alimentation.

(Autrement, cela peut provoquer une électrocution ou un incendie dû à un court-circuit.)

• Placer l'appareil sur un plan de travail ferme, sec, propre, plat et calorifuger.

(Cela peut provoquer des blessures.)

Attention à ne pas trébucher sur ou s'emmêler les pieds dans le cordon d'alimentation pendant l'utilisation.

(Autrement, cela peut entraîner des brûlures ou des blessures.)

• Toujours débrancher l'appareil de l'alimentation si vous vous en éloignez ou avant de le monter, le démonter et le nettoyer.

(Cela peut provoquer des blessures.)

Il faut faire attention lors de la manipulation et du nettoyage de la vis de pression et du contrôle.

(Cela peut provoquer des blessures.)

Consignes de sécurité

Assurez-vous de suivre ces consignes.

Attention

Lors du déplacement de l'appareil, déplacer le boîtier du moteur et le bol de récapération du jus séparément en tenant le bas de la pièce avec les deux mains après l'avoir débranché.

Ne pas déplacer l'appareil en le tenant par le couvercle ou le bol de récapération du jus.

(Cela peut provoquer des blessures.)

Boîtier du moteur

Éloigner les cheveux, les chaînes ou les fibres de vêtements de l'ouverture du tube d'alimentation.

(Cela peut causer des blessures par entraînement.)

Eteindre l'appareil et débrancher l'alimentation électrique avant de changer les pièces individuelles qui se déplacent pendant l'utilisation.

(Cela peut provoquer des blessures.)

Information importante

Ne pas placer le pichet pour le jus et le pichet pour la pulpe dans un four à micro-ondes. Ne pas laisser tomber l'appareil pour éviter de l'endommager. Ne pas utiliser l'appareil à l'extérieur. - Ne pas enrouler le cordon d'alimentation autour du boîtier du moteur. S'assurer que les fixations sont montées fermement. S'assurer de nettoyer l'appareil après chaque utilisation. - Ne pas faire fonctionner l'appareil à vide pendant plus de 30 secondes après sa mise sous tension.

(Cela peut endommager la vis de pression.)

Insérer les ingrédients immédiatement après avoir allumé l'appareil.

• Ne pas bloquer le bec verseur pour la pulpe et le bec verseur pour le jus pendant l'utilisation.

Illustration de la consigne « Ne pas déplacer l'appareil en le tenant par le couvercle ou le bol de réception du jus. »

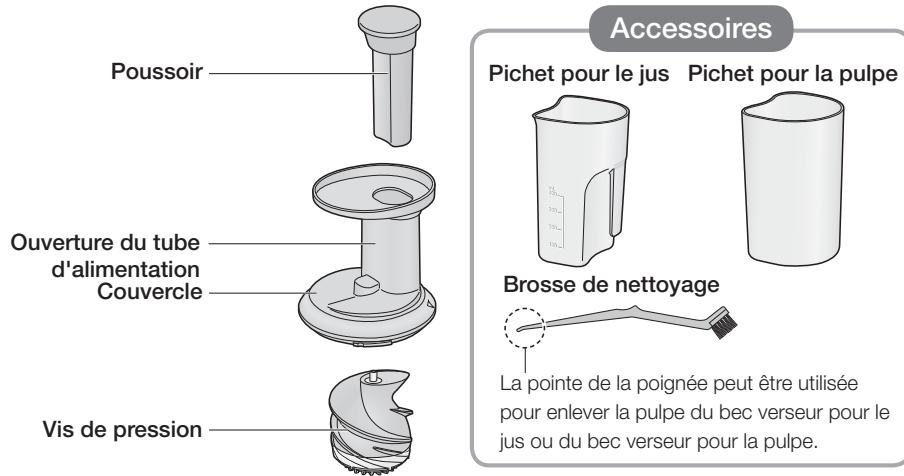

Descriptif technique et consigne de manipulation

Laver toutes les pièces amovibles avant d'utiliser l'appareil pour la première fois ou lorsqu'il n'a pas été utilisé pendant un certain temps. (P. FR16)

La forme de la prise peut être différente de celle de l'illustration.

Démontage/montage des accessoires

• Les étapes suivantes illustrent comment démonter/monter les accessoires en utilisant l'accessoire pour le jus comme exemple.

L'accessoire pour aliment congestionné peut être démonté/montré en utilisant la même méthode.

Démontage

1 Retirer le bol de réception du jus du boîtier du moteur.

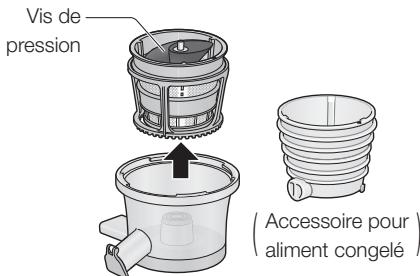

2 Retirer l'accessoire pour le jus.

La vis de pression est livrée avec celui-ci.

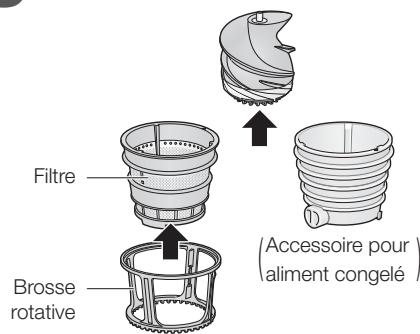

3 Enlever les pièces.

S'assurer que le joint d'étanchéité, la Brosse de caoutchouc et les brosses en caoutchouc sont bien en place.

Le joint d'étanchéité est logé dans le bol de récapuration du jus.

Vue du dessus

Le bouchon en caoutchouc est situé sur la surface extérieure du fond.

Vue de la surface extérieure du fond

• Les brosses en caoutchouc sur le côté de la brosse rotative.

Voir page FR17 pour savoir comment installer les joints, le bouchon en caoutchouc et les brosses en caoutchouc.

Le presse-agrumes peut ne pas fonctionner correctement s'il n'est pas monté comme il se doit.

Montage

2 Placer le bol récapération du jus sur le boîtier du moteur.

Aligner la marque « △ » du boîtier du moteur avec la « ∇ » du bol récapération du jus.

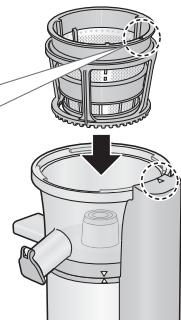

3 Fixer la brosse rotative et le filtre, puis le placer sur le boitier du moteur.

Aligner la marque « △ » du boitier du moteur avec la marque « ▼ » de l'accessoire pour le jus.

Vue du dessus

Accessoire pour aliment congelé,

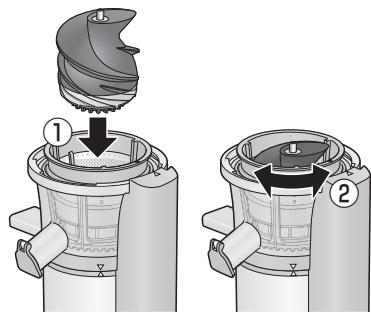

Monter la vis de pression.

Insérer la vis de pression au centre. Faire pivoter la vis de pression et la pousser dans l'ouverture jusqu'à ce qu'elle s'arrête. Le couvercle ne se ferme pas tant que la vis de pression n'est pas suffisamment enfoncée. Faire attention de ne pas se prendre le doigt dans l'espace entre la vis de pression et le filtre.

Montage

1 Aligner la marque « △ » du boîtier du moteur et la marque « ∇ » de la couvercle.

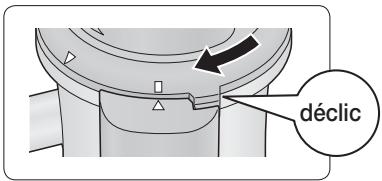

2 Tournez la couvercle vers la droite jusqu'à ce que vous entendiez un « déclic »

Inverser les étapes pour démonter.

Verrouillage de sécurité

Goupille de sécurité

Le verrouillage de sécurité est conçu pour empêcher la mise en marche de la presse-agrumes lorsque les pièces ne sont pas bien montées.

Ne pas pousser la goupille de sécurité avec n'importe quel outil, bâton, etc.

Avant l'utilisation - préparation des ingrédients pour le jus-

Avec l'accessoire pour le jus

Ingrédients collants qui ne peuvent pas être pressés

Glace et ingrédients congelés Noyau de pêche, prune, mangue etc. Persimmon (dont les graines ne peuvent pas être entièrement enlevées) Aliments secs (fève de soja, autres graines, céréales etc.) Citrouille non chauffée, etc. Canne à sucre Des alcools, de l'huile végétale, d'autres huiles de cuisson Aliments chauds

Gumbo Mulukhiya etc.

Fruits

Sésame Noix Arachide etc.

Remarque

Ingrédients huileux qui peuvent être pressés en y ajoutant du liquide.

Fruits

• Enlever la peau épaisse et retirer les graines de grande taille/dures et les pierres des fruits tels que l'ananas, les agrumes, les pêches et les mangues. Laisser la peau fine sur les pommes, les citrons et limes etc.
• Couper les fruits en morceaux assez petits pour passer à travers l'ouverture du tube d'alimentation.

Légume

• Enlever le pédoncule et les graines.
• Couper les légumes en morceaux assez petits pour passer à travers l'ouverture du tube d'alimentation.

(moins de 3 cm de largeur ou en cubes.)

• Couper les légumes à feuilles en morceaux ou bandes d'environ 2 cm.
• Couper les ingrédients durs tels que les carottes en fines bandes de 2 cm.

Astuces

• Utiliser des fruits et légumes frais. Le goût et la quantité extraite peuvent varier en fonction du degré de fraîcheur et du moment de la récolte des ingrédients.
• Lors de l'utilisation d'ingrédients ayant moins d'humidité, ajouter une quantité équivalente de liquide telle que de l'eau ou du lait peu à peu.
• Il est recommandé de faire du jus en utilisant des ingrédients qui contiennent beaucoup de chair tels que les bananes, les pêches ou les mangues avec des fruits humides comme les pommes ou les oranges.
• Les légumes à feuilles se collent facilement à la vis de pression et/ou à l'intérieur des accessoires ou se coincent facilement au bec verseur pour la pulpe. Il est recommandé de les faire passer par l'ouverture du tube d'alimentation avec les tiges.
• Ne pas réinsérer la pulpe dans l'ouverture du tube d'alimentation pour une extraction.

Ingédients interdits

Glace et ingrédients très congelés Graines de café, haricots secs, graines etc.

• Citrouille, patate douce etc.

(Congelées crues ou après avoir été bouillies)

• Pain, riz, nouilles et pâtes alimentaires.

Des alcools, de l'huile de table, d'autres huiles de cuisson

Préparation des ingrédients

Enlever la peau et les graines de grande taille et/ou dures et les pierres etc. des ingrédients tels que les pommes, les ananas, les oranges et les avocats.

Pour les agrumes, peler la peau mince pour avoir une meilleure texture.

Pour les tomates, les faire bouillir et peler la peau.

(2) Couper les ingrédients en morceaux assez petits pour passer à travers l'ouverture du tube d'alimentation. (en cubes de moins de 3 cm.) ③ Geler les ingrédients.

Lors de la congélation des ingrédients, les étendre à plat sur une barquette en aluminium pour éviter de toucher chaque morceau.

Décongeler les ingrédients à la température ambiante jusqu'à ce qu'une fourchette puisse pénétrer le centre. (environ 5 à 30 minutes)

Astuces

Lorsque la décongélation est insuffisante, les ingrédients ne sont pas mélangés ou ne prennent pas une texture onctueuse. - Ne pas utiliser d'ingrédients recongelés ou d'ingrédients qui sont gardés pendant une longue période au congélateur. • Les ingrédients congelés doivent être utilisés au bout d'un mois. Si les ingrédients congelés sont utilisés immédiatement après être sortis du congélateur, ils peuvent provoquer un dysfonctionnement de l'appareil.

Préparations

① Installer les pièces sur le boîtier du moteur et monter le couvercle. (P. FR10-12) (2) Préparer les ingrédients. (P. FR13-14) ③ Placer les récipients sous le bec verseur pour le jus et le bec verseur pour la pulpe.

Lorsque l'accessoire pour aliment congelé est utilisé, il n'est pas nécessaire de placer le pichet pour la pulpe. ④ Insérer la prise dans une prise murale.

2 Introduire les ingrédients dans le... ouverture du tube d'alimentation lentement et les pousser vers le bas en utilisant le pouvoir.

• Insérer les ingrédients par petites quantités toutes les 5 secondes environ. Lorsque plusieurs types d'ingrédients sont utilisés, les insérer peu à peu alternativement. Ne pas forcer les ingrédients dans l'ouverture du tube d'alimentation. En cas de blocage des ingrédients ou de marche au ralenti, appuyer et maintenir le bouton « R » (MARCHE ARRIÈRE) pendant quelques secondes (P. FR9).

Bec verseur pour la pulpe

Pichet pour la pulpe

Aprèsutilisation

Débrancher la prise. Utiliser le bout de la brosse de nettoyage pour enlever la pulpe du bec verseur pour le jus et du bec verseur pour la pulpe. Démonter les pièces et les nettoyer. (P. FR16-17)

Ne pas déplacer le presse-agrumes en tenant le couvercle ou le bol de récapération du jus. (Une chute peut provoquer des blessures.)

Remarque

• Selon les ingrédients (en particulier les ingrédients durs), la pulpe peut se mélanger au jus. Filtrer votre boisson si vous ne souhaitez pas y avoir de pulpe. Lorsque la pulpe ne sort pas ou lorsqu'elle s'accumule à l'arrière du bec verseur pour la pulpe et en haut de l'accessoire pour le jus, éteindre l'appareil et enlever cette pulpe.

Nettoyer l'appareil après chaque utilisation. • Débrancher avant le nettoyage.

Ne pas utiliser un des objets/substances suivantes :

• Ne pas utiliser du benzène, du diluant, de l'alcool, de l'eau de javel, de la poudre de polissage, une brosse métallique ou une brosse en nylon, car cela risque d'endommager la surface. Ne pas nettoyer l'appareil avec un objet pointu comme un cure-dent ou une broche.

Brosse rotative/bol de récapture du jus

Laver avec du savon à vaisselle dilué (neutre) et une éponge douce. Ensuite, rincer abondamment à l'eau et bien sécher. Monter correctement toutes les pièces une fois qu'elles sont sèches. Utiliser le bout du manche de la Brosse de nettoyage pour nettoyer les becs du bol récupération du jus. (L'utilisation de la Brosse de nettoyage peut rayer les surfaces intérieures lors du nettoyage.)

• NON lavable au lave-vaisselle

Démontage

Pousser la brosse en caoutchouc dans le sens indiqué par la flèche et retirer la pièce de l'espace.

Remarque

Ne pas tirer fort sur la brosse en caoutchouc.

Brosse en caoutchouc

Espace

Montage

Insérer les rainures supérieures/inférieures de la brosse en caoutchouc dans l'espace, puis la faire glisser vers le haut/bas jusqu'aux deux extrémités. Pour éviter d'endommager le presse-agrumes, veiller à ce que les rainures supérieures et inférieures soient dans la position correcte.

Espace

Supérieur (Long)

Inférieur (Court)

Insérer la rainure dans la partie projetée.

Vue du dessus

Joint d'étanchéité de la partie intérieure du bol de récapitation du jus

Démontage

Tirer le joint d'étanchéité vers

Montage

Pousser le joint d'étanchéité dans l'ouverture comme illustré ci-dessous.

Vue transversale

Bouchon en caoutchouc de la surface de fond extérieure du bol récapération du jus

Démontage

Tirer le bouchon en caoutchouc dans le sens de la flèche.

Ne peut être enlever du bol de récapuration du jus.

Montage

Pousser le bouchon en caoutchouc dans l'ouverture dans le sens de la flèche, jusqu'à ce qu'il n'y ait pas d'espace.

À propos des brosses en caoutchouc, du joint d'étanchéité et du bouchon en caoutchouc

• Après le lavage, drainer l'eau complètement et monter les pièces.

Ne pas les laisser démontés.

(Les enfants risquent de perdre les pièces de petites taille, de s'étouffer avec celles-ci et de les avaler; il y a aussi des risques de panne ou de fuites de jus.)

Pièces lavables au lave-vaisselle

Avant de passer les pièces au lave-vaisselle, nettoyer les résidus sur celles-ci. La chaleur peut provoquer la fissuration des pièces. Toujours placer les pièces à l'écart de tout appareil de chauffage ou le régler à basse température.

Stockage

Pour éviter la formation de rouille, séchez les pièces après le lavage. Pour éviter toute panne, ne pas placer le boîtier du moteur à l'envers. Pour déplacer le presse-agrumes, détacher le bol de récapération du jus du boîtier du moteur et les tenir avec les deux mains. (P. FR8). Ranger l'appareil dans un endroit hors de portée des jeunes enfants.

Dépannage

Veuillez vérifier les points suivants avant de nous contacter pour réparation.

Problème

Le presse-agrumes ne fonctionne pas après la mise sous tension.

Le boîtier du moteur est chaud.

Le presse-agrumes s'est arrêté subitement.

Bruit pendant le fonctionnement.

Fuite de jus ou d'aliments congelés.

Le bol de récapération du jus ou le boitier du moteur vibre pendant le fonctionnement.

Bruit ou vibrations anormaux.

Cause et solution

La prise est-elle branchée à la prise murale ? Brancher la prise à la prise murale. Régler le presse-agrumes correctement. La couvercle doit être tourné jusqu'à ce qu’un « déclic » se fasse entendre. Dans le cas contraire, le presse-agrumes ne fonctionnera pas après la mise sous tension. (P. FR12) Le disjoncteur de protection est fermé. - Vous avez utilisé des ingrédients interdits. - Le volume des ingrédients est trop important. - Les ingrédients sont trop durs. Voir la section « disjoncteur de protection » (P. FR19). Retirer les ingrédients interdits du presse-agrumes.

Le temps de fonctionnement est supérieur à la durée nominale.

Respecter la durée nominale (jusqu'à 15 minutes).

Veuillez attendre au moins 30 minutes avant de reprendre l'opération.

Cela permet au boîtier du moteur de refroidir et d'éviter une panne due à la surchauffe du moteur.

Le couvercle est ouvert.

Mettre l'appareil sous tension, reposer le couvercle, et recommencer.

Le disjoncteur de protection est fermé

• Vous avez utilisé des ingrédients interdits.
• Le volume des ingrédients est trop important.
• Les ingrédients sont trop durs. Voir la section « disjoncteur de protection » (P. FR19). Retirer les ingrédients interdits du presse-agrumes.

Obstruction du bec verseur pour la pulpe.

Mettre l'appareil hors tension et enlever les résidus en utilisant la pointe de la poignée de brosse de nettoyage.

Ceci est normal.

Un grincement ou craquement peut se faire entendre. - Ces sons indiquent que les ingrédients sont en train d'être pressés. (Selon les ingrédients, le bruit peut être assez fort.) - Il s'agit du son produit par la Brosse rotative au contact du filtre.

Le joint d'étanchéité, brosses en caoutchouc et/ou les bouchons en caoutchouc ne sont pas bien montés. Veuillez les monter correctement. (P. FR10,11,17) Ceci est normal. Étant donné que le bol de récapération du jus et le boîtier du moteur sont fendus, ils vibrent lorsque la vis de pression tourne. Ne pas appuyer le couvercle ou le bol de récapération du jus. (En le faisant, il y a un risque de créer une panne de le presse-agrumes.) La vis de pression et les accessoires ne sont pas montés correctement. Monter la vis de pression et les accessoires correctement (P. FR10,11).

Disjoncteur de protection

Le moteur peut s'arrêter de fonctionner lorsque le disjoncteur de protection est fermé pour éviter la surcharge du moteur. En cas d'arrêt du moteur, veuillez prendre les mesures suivantes :

1 Mettre l'appareil hors tension.

• Appuyer sur le bouton « O » (ARRÊT).

2 Appuyer sur le bouton « R » (MARCHE ARRIERE) pour faire tournier le moteur en sens inverse pendant quelques secondes.

Si la vis de pression ne tourne pas après l'inversion, ILA signifie que la protection contre la surchauffe est activée. Dans ce cas, veuillez débrancher la prise du presse-agrumes et la laisser refroidir pendant au moins 30 minutes.

4 Appuyer sur le bouton « i » (MARCHE)

Réduire la quantité d'ingrédients introduite et les pousser doucement dans l'ouverture du tube d'alimentation.

Remplacement des pièces

Filtre

Référence :

AJD33-153-K0

Joint d'étanchéité

Référence :

AJD27-153

Accessory pour aliment congélé ■ Accessoire pour aliment congélé

Référence :

AJD38-153-A0

Pichet pour la pulpe

Référence :

AJD36-153-K1

Brosse rotative

Référence :

AJD35-153-K0

Brosse en caoutchouc

Référence :

AJD34-153

Pichet pour le jus

AJD05-153-K1

Caractéristiques techniques

	MJ-L500
Alimentation	220 - 240 V ~ 50 - 60 Hz
Consommation électricque	150 W
Caracteristiques de fonctionnement	2 cycles consécutifs de 15 min. ON, puis 30 min. OFF
Dimensions (L × P × H) (environ)	18,5 × 17,6 × 43,2 cm
Masse (environ)	4,0 kg
Longueur du cordon d'alimentation (environ)	1,0 m

Jus d'épinards et de banane

(Pour 2 portions)

Myrtilles et bananes surgelées

(Pour 2 portions)

• Epinards 120 g Myrtiles 100g
• Banane 180 g
• Banane 180 g Pomme 300g
• Citron 20 g

Jus de carotte et d'orange

(Pour 2 portions)

Jus de paprika et de tomate

(Pour 2 portions)

Carotte 300g Paprika rouge 120 g - Banane 120 g Tomate 200g Orange 210g - Banane 60 g Citron 10 g Citrion 10g Pomme 200g

Jus de carotte et de pomme

(Pour 2 portions)

Jus de carotte et de tomate

(Pour 2 portions)

Carotte 300g Carotte 200g Pomme 300g Tomate 160g - Citron 30 g Orange 100g - Citron 30 g
