RP-402S - Enceinte bibliotheque KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte bibliothèque surround
Marque	Klipsch
Modèle	RP-402S
Dimensions (H x L x P)	36,8 x 22,9 x 27,9 cm
Poids	6,8 kg
Impédance	8 ohms
Réponse en fréquence	50 Hz - 25 kHz
Sensibilité	94 dB
Puissance admissible (RMS)	100 W
Branchement	Bornes double (bi-câblage possible)
Positionnement recommandé	À 60 cm au-dessus de l'oreille, sur mur latéral ou arrière
Fonctions principales	Reproduction sonore surround avec pavillon Tractrix
Entretien	Dépoussiérage avec un chiffon doux ou brosse d'aspirateur
Nettoyage	Ne pas utiliser de produits abrasifs ou solvants
Sécurité	Éviter une écoute prolongée à fort volume pour préserver l'audition
Garantie	Conserver le reçu pour toute réclamation
Pièces détachées et réparabilité	Contacter le service après-vente Klipsch
Informations générales	Technologie WDST pour surround, compatible Dolby Atmos avec RP-500SA

FOIRE AUX QUESTIONS - RP-402S KLIPSCH

Quelle est la distance idéale entre les enceintes gauche et droite ?

Klipsch recommande une distance de 1,8 à 4,6 m entre les enceintes avant, avec au moins 61 cm des murs. La position d'écoute doit être à 1 à 1,5 fois cette distance.

Comment brancher les enceintes RP-402S ?

Utilisez du fil d'enceinte de section minimale 1,3 mm² (AWG 16). Reliez la borne rouge (+) de l'enceinte à la borne rouge (+) de l'amplificateur, et la borne noire (-) à la borne noire (-). Respectez la polarité pour toutes les enceintes.

Peut-on installer les enceintes surround au plafond ?

Non, n'utilisez pas le trou en poire pour une installation au plafond. Les enceintes doivent être montées sur un mur latéral ou arrière.

Comment entretenir les enceintes Klipsch RP-402S ?

Nettoyez-les avec un chiffon doux ou une brosse d'aspirateur. N'utilisez jamais de produits abrasifs, solvants ou détergents agressifs.

Quelle est l'impédance des enceintes RP-402S ?

Les enceintes Klipsch RP-402S ont une impédance de 8 ohms, ce qui les rend compatibles avec la plupart des amplificateurs.

Puis-je utiliser un bi-câblage avec la RP-402S ?

Oui, les bornes sont jumelées. Pour un bi-câblage, retirez la barrette de liaison entre les bornes et connectez deux câbles distincts.

Comment positionner les enceintes surround pour un son optimal ?

Placez-les à environ 60 cm au-dessus de la position d'écoute, sur les murs latéraux ou arrière. La hauteur recommandée est de 1,50 à 2,10 m du sol.

Quels types d'amplificateurs sont recommandés ?

Les enceintes Klipsch sont très efficaces et fonctionnent bien avec la plupart des amplificateurs. Assurez-vous que l'amplificateur ne soit pas surchargé pour éviter d'endommager les enceintes.

La RP-402S est-elle compatible avec Dolby Atmos ?

Oui, vous pouvez ajouter le module d'élévation RP-500SA pour une expérience Dolby Atmos. Le RP-500SA se connecte passivement à votre système.

Où puis-je enregistrer mon produit Klipsch ?

Enregistrez votre produit sur le site www.klipsch.com/register pour rester informé des nouveautés et promotions. Conservez votre reçu pour la garantie.

MODE D'EMPLOI RP-402S KLIPSCH

1) le standard, l'étalon, le repère utilisé à des fins de comparaison
2) la concrétisation du son légendaire de Klipsch

En 1946, Paul W. Klipsch a révolutionné l'industrie du son en créant notre technologie exclusive de pavillon et en établissant les principes acoustiques sur lesquels repose notre son caractéristique tant prisé. Aujourd'hui, nous restons fidèles à la vision de PWK et incorporons près d'un siècle de sueur et de génie dans chaque produit que nous fabriquons. Ces enceintes sont le résultat de nos décennies d'obsession pour cette perfection sonore. Découvrez la puissance, le détail et l'émotion des enceintes Reference de Klipsch.

Klipsch, Keepers of the Sound®.

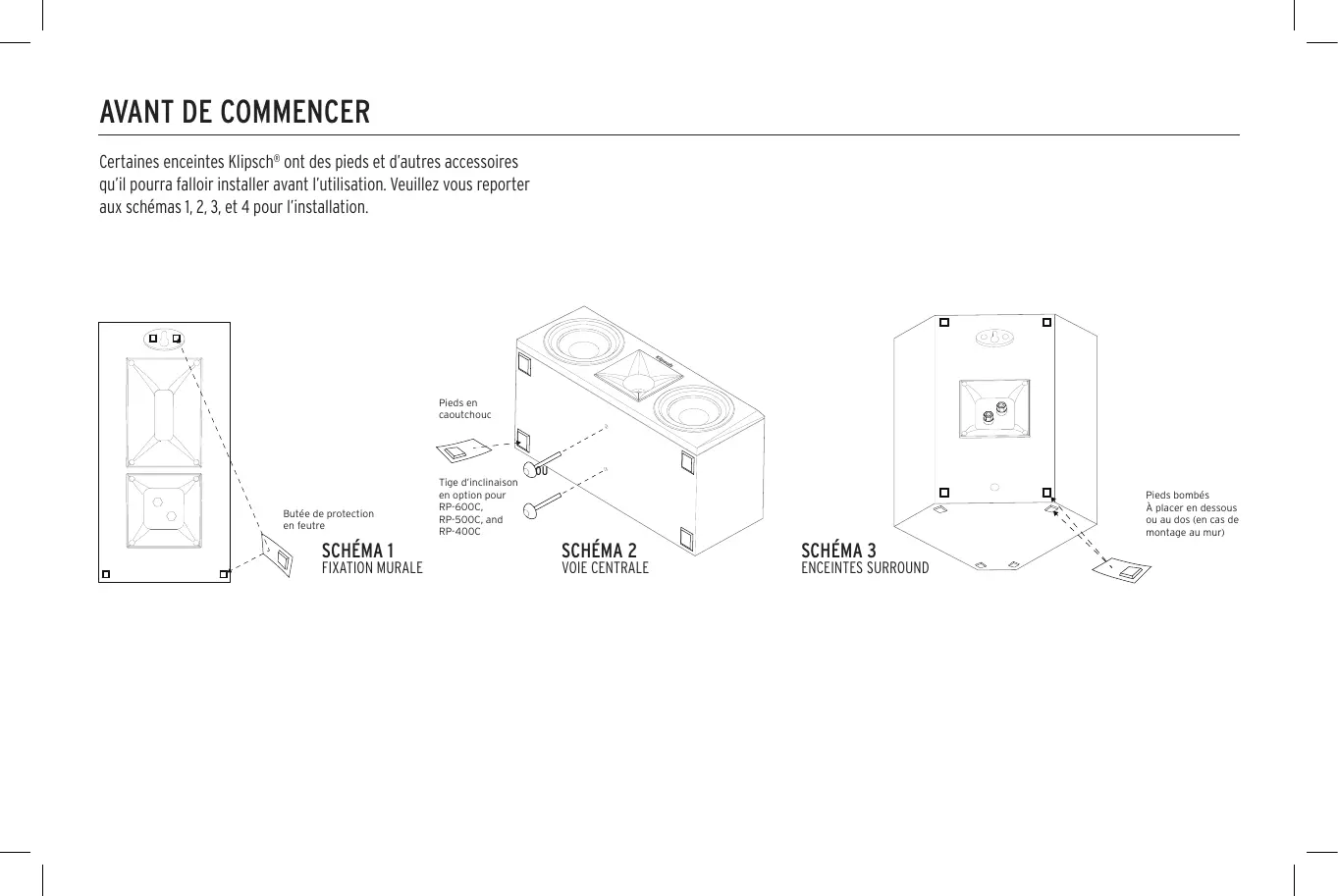

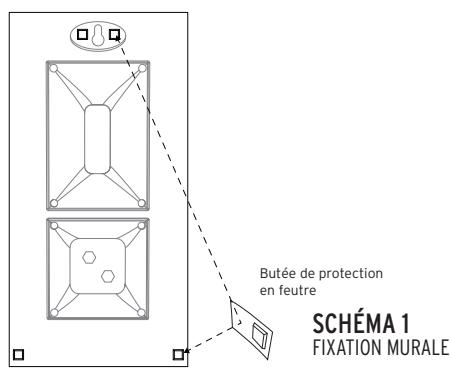

Certaines enceintes Klipsch® ont des pieds et d'autres accessoires qu'il pourra falloir installer avant l'utilisation. Veuillez vous reporter aux schémas 1, 2, 3, et 4 pour l'installation.

POSITIONNEMENT DANS LA PIÈCE

Enceintes des voies principales gauche et droite – Pour obtenir les meilleurs résultats, Klipsch Group, Inc. (KGI) suggère de placer vos enceintes à une distance de 1,8 à 4,6 m l'une de l'autre, et à au moins 61 cm des murs de la pièce. Elles peuvent également être légèrement tournées l'une vers l'autre pour une meilleure restitution stéréo. La position d'écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3 pour le branchement et le positionnement.

Enceintes de voie centrale – Les enceintes de voie centrale sont conçues pour diffuser les dialogues et les sons principaux de manière à ce qu'ils semblent provenir de l'écran vidéo. Les enceintes devraient par conséquent être placées aussi près que possible de l'écran, de préférence directement au-dessus ou en dessous de l'écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et le positionnement.

Enceintes des voies surround arrière – Les enceintes surround Klipsch WDST devraient être placées à environ 60 cm au-dessus de la position d'écoute. Généralement, cela correspond à une hauteur d'environ 1,50 m à 2,10 m au-dessus du sol. Les enceintes surround devraient être placées sur les murs directement adjacents à la position d'écoute. Une autre option consiste à les installer sur le mur situé derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre pièce. Elles sont conçues pour recréer la sensation d'espace et d'ambiance que fournissent beaucoup des technologies de son surround d'aujourd'hui. Reportez-vous aux figures 1, 3 et 4 pour le branchement et le positionnement.

BRANCHEMENT

Branchement conventionnel – En utilisant du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l'amplificateur. Reportez-vous à la figure 3. Veillez à ce qu'aucun des fils dénudés utilisés pour les branchements ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Les modèles Reference Premiere RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F et RP-160M sont équipés de bornes de raccordement jumelées. Dans le cas d'un raccord avec un seul câble, la barre de raccord de la borne doit rester en place. Dans le cas d'un raccord double amplification ou à deux câbles (bi-câblage), la barre de raccord de la borne doit être retirée. Veuillez consulter le manuel de votre amplificateur pour de plus amples instructions.

Exigences relatives à l'amplificateur – Les enceintes Klipsch sont extrêmement efficaces et fonctionneront aisément avec un large éventail d'amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte tenu des niveaux sonores élevés que les enceintes Klipsch sont capables de restituer, soyez prudent avec le réglage du volume. Un volume excessif pendant de longues durées peut causer des dommages irréversibles de l'ouïe. Une surcharge de votre amplificateur pourrait également endommager vos enceintes. Consultez votre revendeur pour vous assurer que votre amplificateur est adapté à votre application. Nous voulons que vous écoutiez pendant toute votre vie.

FIGURE 1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

FIGURE 2 VOIE CENTRALE

FIGURE 3 BRANCHEMENTS STANDARD

FIGURE 4 MONTAGE MURAL DES ENCEINTES SURROUND

ATTENTION!

N'utilisez pas le trou en poire pour une installation au plafond

n° 10

Vis à bois à tête bombée de 6 à 7,5 cm Vissez dans un poteau

mural ou utilisez des chevilles ; gardez 6 mm apparents

3/8-16 x 0.5"

*Supports muraux non inclus

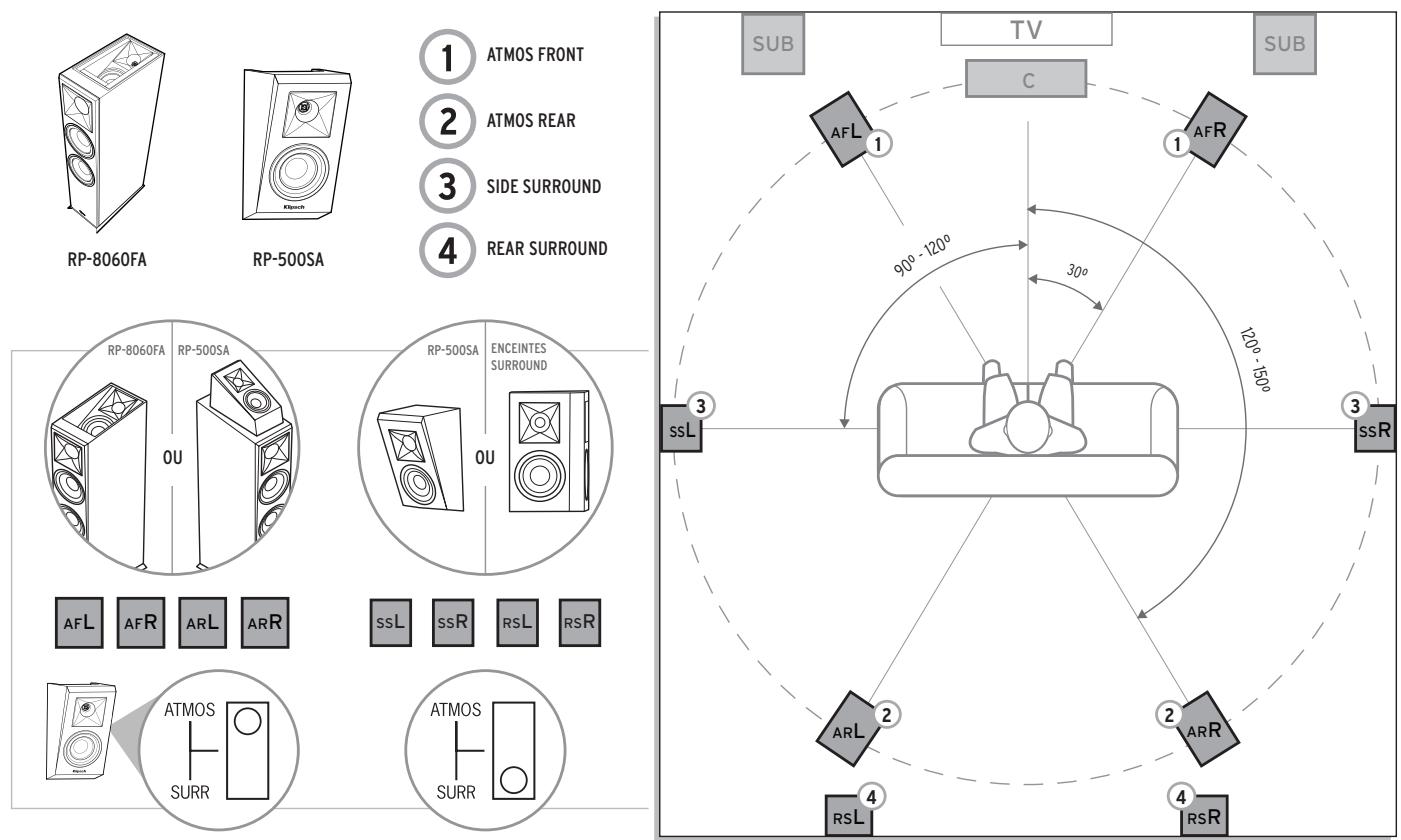

REFERENCE PREMIERE AVEC LA TECHNOLOGIE DOLBY ATMOS®

0U

ECIENTE D'ÉLÉVATION

Il est possible d'ajouter le RP-500SA à une installation d'enceintes passive.

N'utilisez pas le trou en poire pour une installation au plafond

n° 10

Vis à bois à tête bombée de 6 à 7,5 cm

Vissez dans un poteau

mural ou utilisez des chevilles ;

gardez 6 mm apparents

ENTRETIEN ET NETTOYAGE

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilisez jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la brosse d'un aspirateur.

ENREGISTREMENT DU PRODUIT

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserver votre reçu pour toute réclamation au titre de la garantie.

Klipsch®
