Type de produit	Système Wi-Fi maillé (kit 2 ou 3 nœuds)
Marque	Linksys
Modèle	WHW01 / VLP01 / A01
Dimensions (un nœud)	78,74 x 78,74 x 139,7 mm
Poids unitaire	320 g
Alimentation	12 V, 1 A (adaptateur secteur fourni)
Fréquences radio	2,4 GHz et 5 GHz
Normes Wi-Fi	IEEE 802.11a/b/g/n/ac
Vitesse des ports Ethernet	10/100/1000 Mbit/s
Nombre d'antennes	3 internes
Ports	2 ports Ethernet (1 WAN, 1 LAN), 1 port d'alimentation
Boutons	Marche/arrêt, Reset
Voyant lumineux	DEL multicolore (bleu, violet, rouge, jaune)
Sécurité Wi-Fi	WPA2-Personnel, WPA2-Entreprise, cryptage AES 128 bits
Configuration	Via application Linksys (iOS 8+, Android 4.1+)
Fonctions principales	Réseau maillé, contrôle parental, priorisation des appareils, réseau invité, test de débit
Température de fonctionnement	0 à 40 °C
Température d'entreposage	-20 à 60 °C
Humidité de fonctionnement	10 % à 80 % HR sans condensation
Humidité d'entreposage	5 % à 90 % HR sans condensation
Certifications	FCC, IC, CE, Wi-Fi
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les liquides
Pièces détachées et réparabilité	Adaptateur secteur disponible ; réparation par un professionnel recommandée

FOIRE AUX QUESTIONS - KITRESEAUWHW0101 LINKSYS

Comment configurer mon système Velop ?

Téléchargez l'application Linksys depuis l'App Store ou Google Play, branchez le premier nœud à votre modem et suivez les instructions de l'application. Vous créerez un compte Linksys et personnaliserez votre réseau Wi-Fi.

Que signifient les couleurs du voyant lumineux ?

Bleu clignotant : démarrage. Bleu fixe : fonctionnement normal. Violet clignotant : jumelé pour configuration. Violet fixe : prêt pour configuration. Rouge clignotant : perte de connexion au nœud principal. Rouge fixe : perte de connexion Internet. Jaune fixe : nœud trop éloigné d'un autre nœud.

Comment réinitialiser mon nœud aux paramètres d'usine ?

Assurez-vous que le nœud est sous tension, puis maintenez le bouton Reset (sous le nœud) enfoncé jusqu'à ce que le voyant devienne rouge, s'éteigne, puis clignote rouge vif. Relâchez le bouton. Tous les paramètres seront effacés.

Puis-je ajouter des nœuds supplémentaires ?

Oui, vous pouvez acheter des nœuds Velop supplémentaires et les ajouter via l'application Linksys. L'application vous guidera pour les positionner à portée du réseau existant.

Comment activer le contrôle parental ?

Ouvrez l'application Linksys, allez dans l'onglet Appareils, sélectionnez l'appareil de votre enfant, puis activez le contrôle parental. Vous pouvez bloquer l'accès à Internet à certaines heures ou bloquer des sites web spécifiques.

Comment connecter un appareil avec WPS ?

Dans l'application Linksys, accédez aux paramètres Wi-Fi et activez WPS. Appuyez sur le bouton WPS de votre appareil ou suivez les instructions à l'écran pour connecter sans saisir le mot de passe.

Que faire si mon nœud devient rouge fixe ?

Cela signifie une perte de connexion Internet. Vérifiez que votre modem est allumé et que le câble Ethernet entre le modem et le nœud principal est bien branché. Redémarrez le modem et le nœud si nécessaire.

Puis-je accéder à mon réseau Velop sans connexion Internet ?

Oui, connectez-vous au réseau Wi-Fi de votre Velop, ouvrez l'application et appuyez sur 'Connexion avec le mot de passe du routeur' en bas de l'écran. Vous pourrez gérer certains paramètres localement.

Comment mettre à jour le firmware de mon Velop ?

Les mises à jour sont généralement automatiques via l'application Linksys. Vous pouvez également vérifier manuellement dans les paramètres de l'application, sous Administration ou Paramètres avancés.

Quels sont les avantages du réseau maillé Velop ?

Le système maillé élimine les zones mortes en utilisant plusieurs nœuds qui communiquent entre eux. Il offre une couverture homogène, une gestion centralisée via l'application et des fonctionnalités comme la priorisation des appareils et le contrôle parental.

MODE D'EMPLOI KITRESEAUWHW0101 LINKSYS

Vue d'ensemble du produit

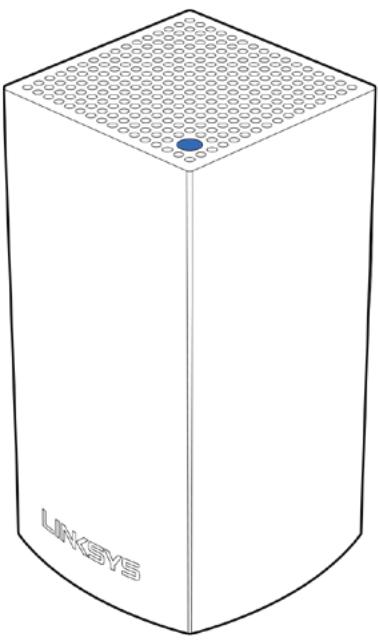

Partie avant/supérieure

Le témoin lumineux sur la partie supérieure de votre nœud vous renseigne sur son fonctionnement.

Description du voyant	État
Bleu clignotant	Le démarrage du nœud est en cours
Bleu fixe	Le nœud fonctionne parfaitement
Violet clignotant	Le nœud est jumelé à un téléphone pour la configuration
Violet fixe	Le nœud est prêt pour la configuration
Rouge clignotant	Le nœud a perdu sa connexion au nœud principal.
Rouge fixe	Le nœud a perdu sa connexion à Internet
Jaune fixe	Le nœud est trop éloigné d'un autre nœud connecté à votre système Velop

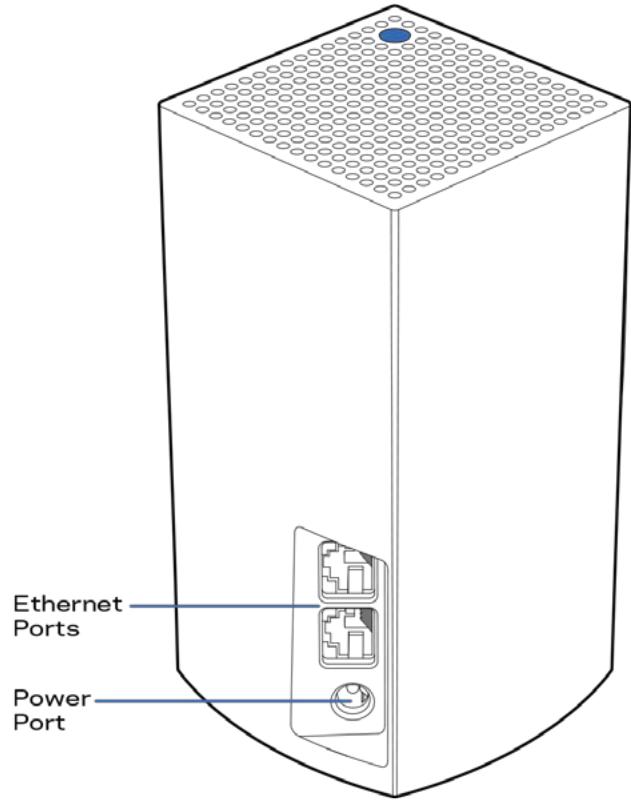

Retour

Ports Ethernet : connectez-vous à d'autres périphériques câblés sur votre réseau au moyen de câbles Ethernet. Un nœud de votre système Velop doit être connecté à votre modem ou routeur-modem. Les nœuds détectent s'ils sont connectés à un modem ou à un périphérique client.

Remarque : pour une performance optimale, utilisez un câble CAT5e ou de catégorie supérieure sur le port Ethernet.

Port d'alimentation : branchez l'adaptateur c.a. fourni sur ce port.

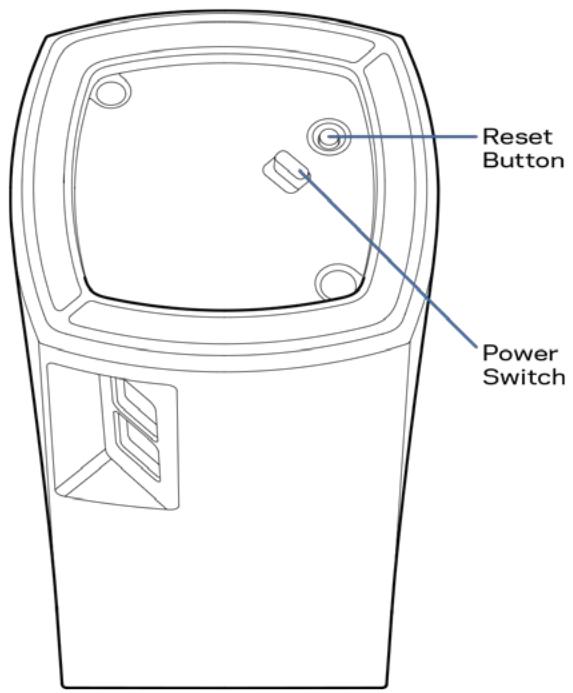

Partie inférieure

Bouton Reset (réinitialisation) : maintenez ce bouton enfoncé jusqu'à ce que le témoin lumineux sur la partie supérieure du nœud devienne rouge, s'estompe, puis redevienne rouge vif clignotant, pour réinitialiser le nœud aux paramètres établis par défaut à l'usine.

Interrupteur marche/arrêt : appuyez sur | (marche) pour mettre le nœud sous tension.

Aide

Où trouver de plus amples renseignements

• Linksys.com/support/Velop
• Section aide de l'application Linksys (lancez l'application et cliquez sur Aide dans le menu principal de navigation)

Remarque : les licences et la documentation relatives aux logiciels tiers utilisés dans ce produit peuvent être consultées à l'adresse suivante : http://support.linksys.com/en-us/license. Pour toute demande relative au code source LPG ou toute autre question, veuillez communiquer avec nous à l'adresse http://support.linksys.com/en-us/gplcodecenter.

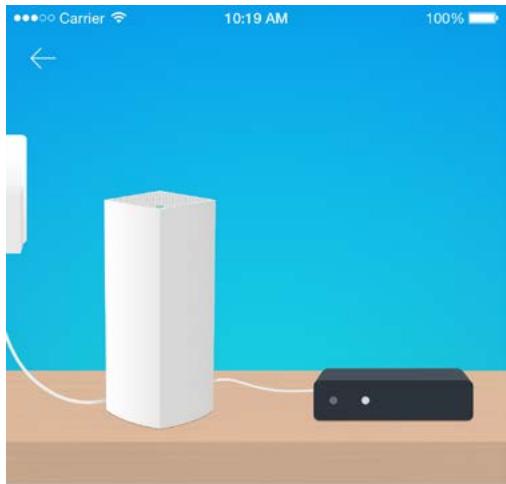

Configuration

Téléchargez l'application Linksys. Vous avez besoin de cette application pour configurer Velop.

Visitez la boutique d'applications de votre appareil et cherchez Linksys.

Installez l'application, ouvrez-la et suivez les directives.

Remarque : l'application fonctionne sous iOS 8.x et versions plus récentes, et Android 4.1 et versions plus récentes.

Au cours de la procédure de configuration, vous allez créer un compte Sans-fil intelligent Linksys qui vous permettra d'utiliser l'application pour consulter ou modifier les paramètres de votre système Velo partout où vous avez une connexion Internet.

Grâce au Sans-fil intelligent Linksys, vous pouvez notamment :

• modifier le nom et le mot de passe de votre réseau sans-fil;
• configurer l'accès d'invités;
• connecter des appareils au réseau sans-fil avec la fonction WPS;
• bloquer l'accès à Internet avec le contrôle parental;
• tester le débit de votre connexion Internet.

Remarque : nous vous enverrons un courriel de vérification au cours de la configuration. À partir de votre réseau domestique, cliquez sur le lien dans le courriel.

Mis à part le branchement de l'alimentation et du câble Ethernet, le processus de configuration via l'application fait tout le travail à votre place. Une fois la connexion établie, utilisez l'application pour personnaliser votre réseau sans-fil en lui donnant un nom et un mot de passe. Vous pouvez également donner des noms aux nœuds en fonction de leur emplacement pour que vous puissiez les identifier dans le cas peu fréquent où ils nécessiteraient une intervention.

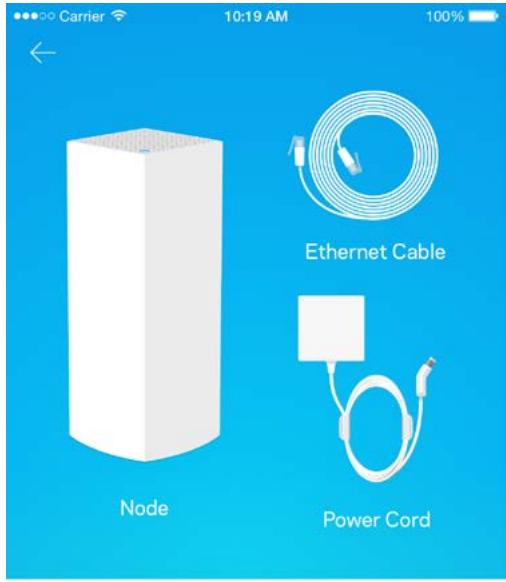

Ce dont vous avez besoin

Trouvez une source d'alimentation à proximité de votre modem ou routeur-modem. Connectez-vous à votre premier nœud.

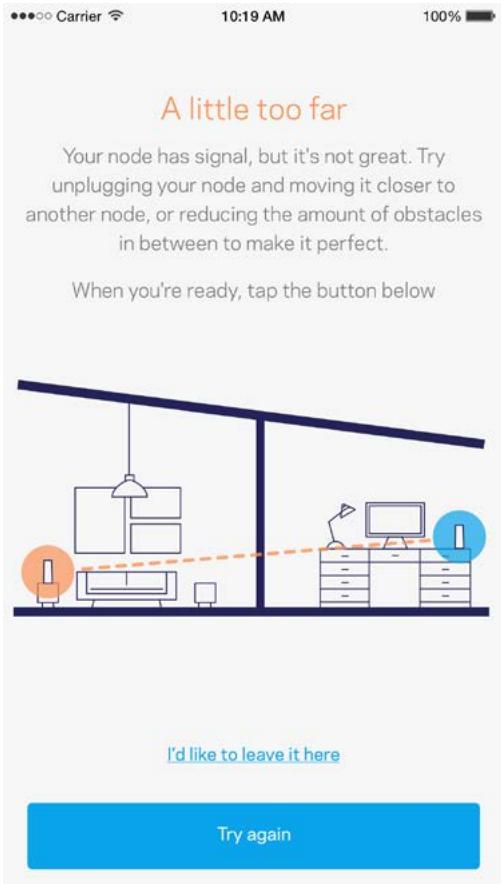

Si vous avez plusieurs nœuds, ils peuvent être installés n'importe où, à portée d'un autre nœud en fonctionnement. Un seul nœud doit être raccordé par câble au modem ou routeur-modem. Ne vous inquiétez pas, l'application vous aidera à positionner vos nœuds.

Imprimez cette page, puis inscrivez les paramètres de votre réseau sans-fil et de votre compte au tableau ci-dessous à titre de référence. Rangez vos notes dans un endroit sûr.

Nom du réseau sans-fil
Mot de passe du réseau sans-fil
Mot de passe d'administrateur
Nom d'accès de l'invité
Mot de passe de l'invité
Adresse courriel de connexion à l'application Linksys
Mot de passe de l'application Linksys

Paramètres du système Velop

En utilisant votre application Linksys, vous pouvez consulter ou modifier les paramètres du système Velop afin de rendre votre sans-fil plus sécuritaire ou d'améliorer le fonctionnement d'un appareil ou d'un jeu. Vous pouvez accéder aux paramètres à partir de n'importe quel endroit dans le monde si vous avez une connexion Internet, et si vous n'êtes pas en ligne, vous pouvez aussi accéder directement à votre système Velop à partir de votre réseau domestique.

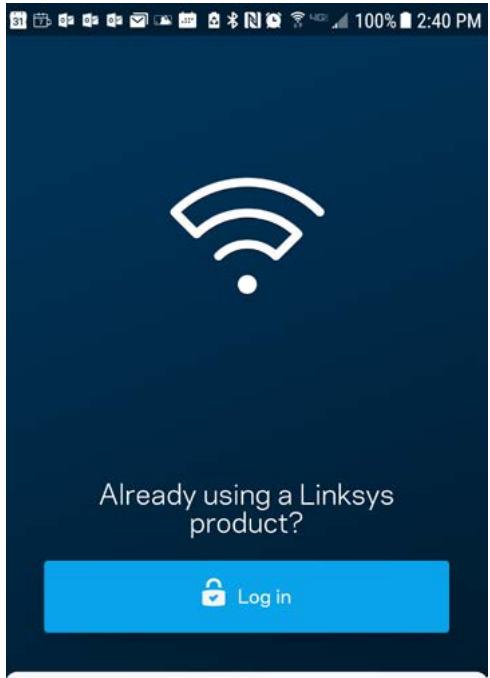

Connexion à l'application Linksys

1. Ouvrez l'application Linksys.

1. Entrez l'adresse de courriel utilisée pour créer votre compte.
2. Entrez le mot de passe de votre compte.
3. Touchez Log in (connexion).

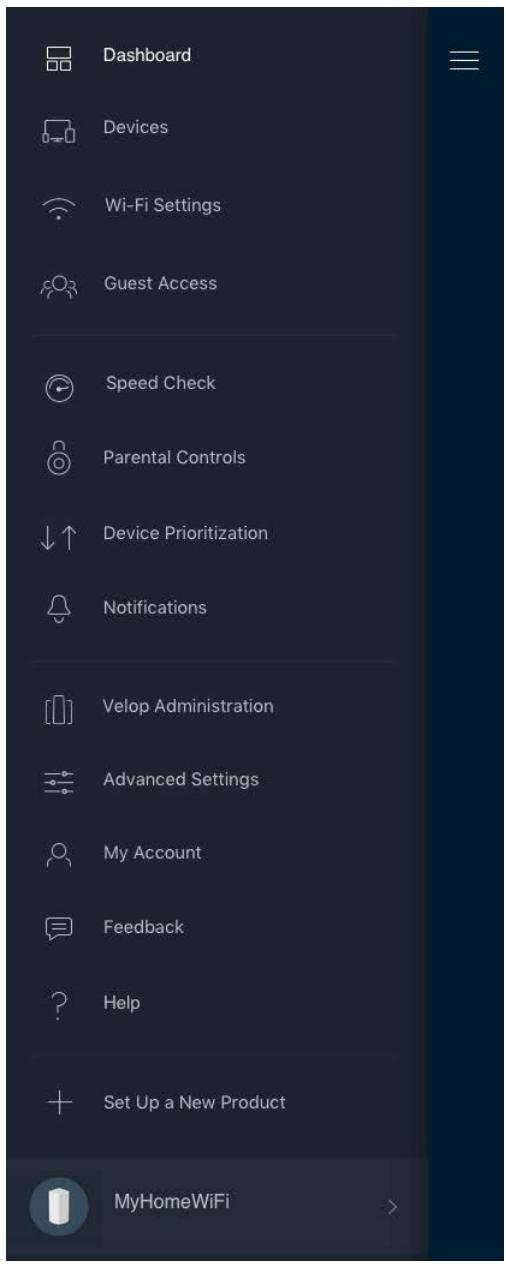

Tableau de bord

Le tableau de bord vous donne un aperçu de votre réseau sans-fil. Vous pouvez voir combien d'appareils sont connectés à votre système Velop. Vous pouvez également partager le mot de passe du réseau sans-fil et autoriser l'accès d'invités au sans-fil. Le tableau de bord vous indique également si le contrôle parental est actif sur certains appareils ou s'ils sont prioritaires pour l'accès au sans-fil.

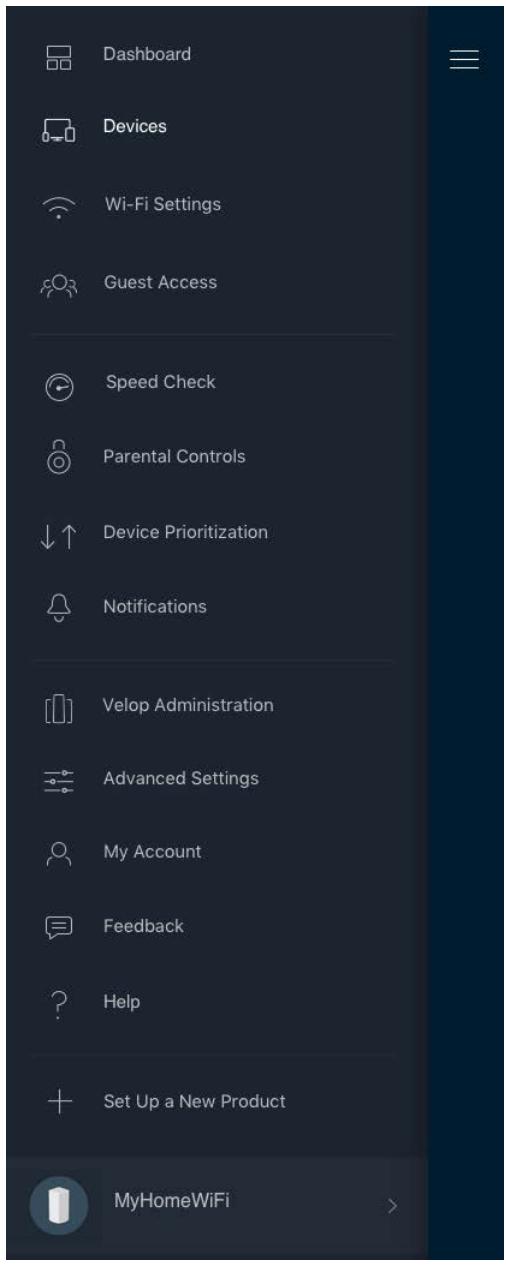

Consultez et modifiez les détails concernant tous les appareils connectés à votre sans-fil. Vous pouvez voir quels périphériques sont connectés à votre réseau principal et à votre réseau d'invités ou afficher des renseignements sur chacun de ces périphériques.

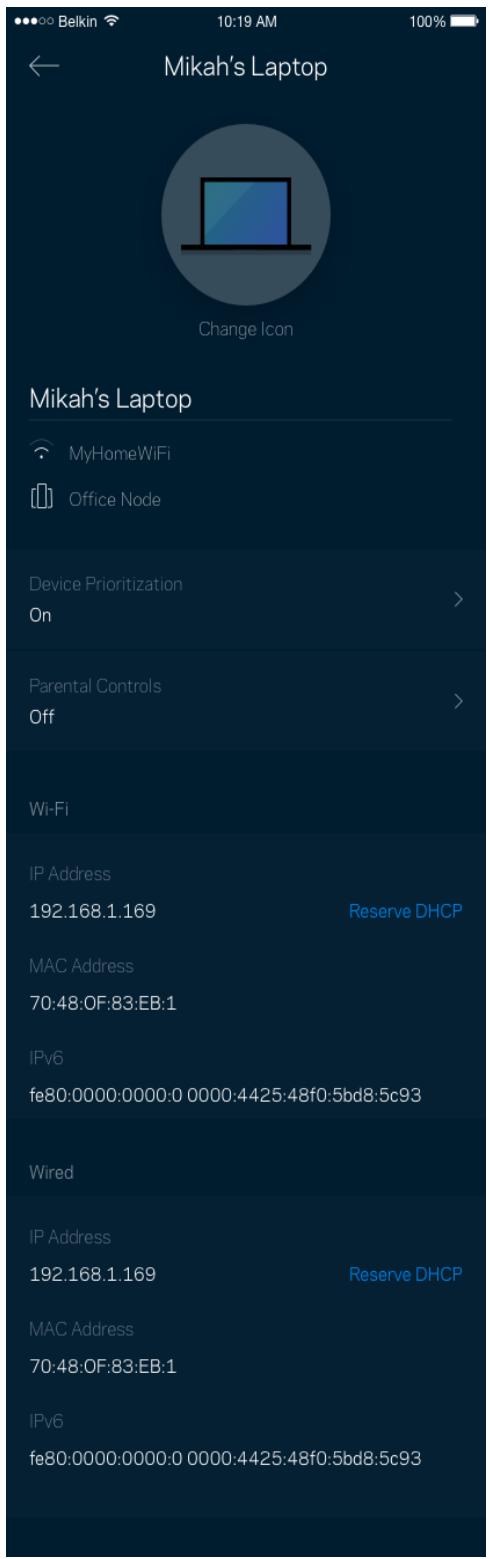

Pour afficher ou modifier les détails des appareils

À partir de l'écran Appareils, vous pouvez modifier les noms des appareils et les icônes qui leur sont associées. Vous pouvez également prioriser des appareils, définir le contrôle parental et consulter les détails du réseau sans-fil. Touchez un des appareils de la liste pour afficher ses détails.

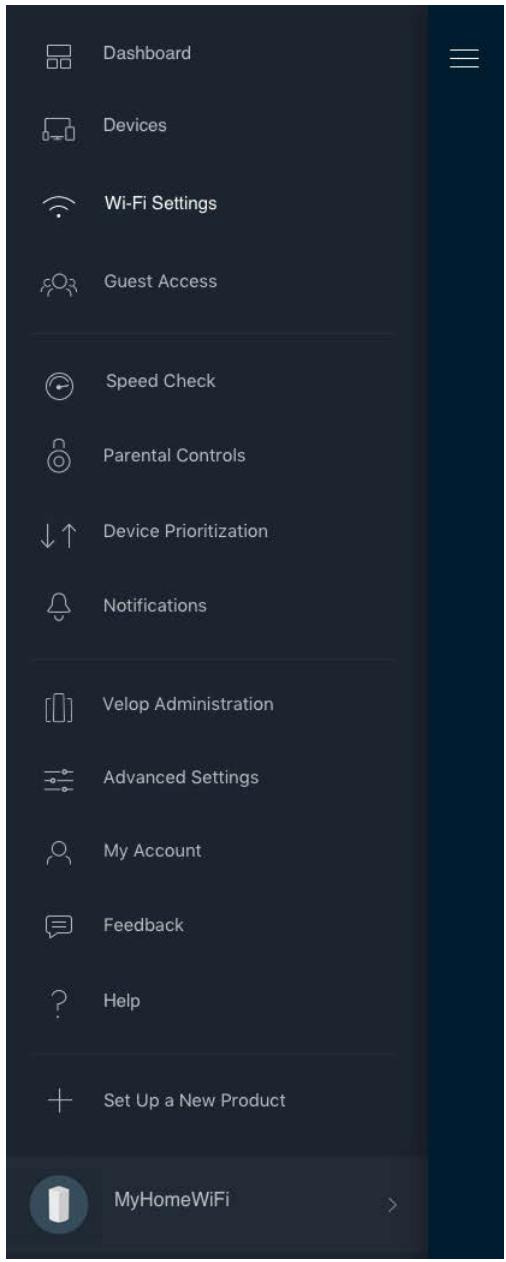

Paramètres du sans-fil

Vous pouvez consulter ou modifier le nom et le mot de passe de votre réseau sans-fil et connecter les appareils à l'aide de Wi-Fi Protected Setup™.

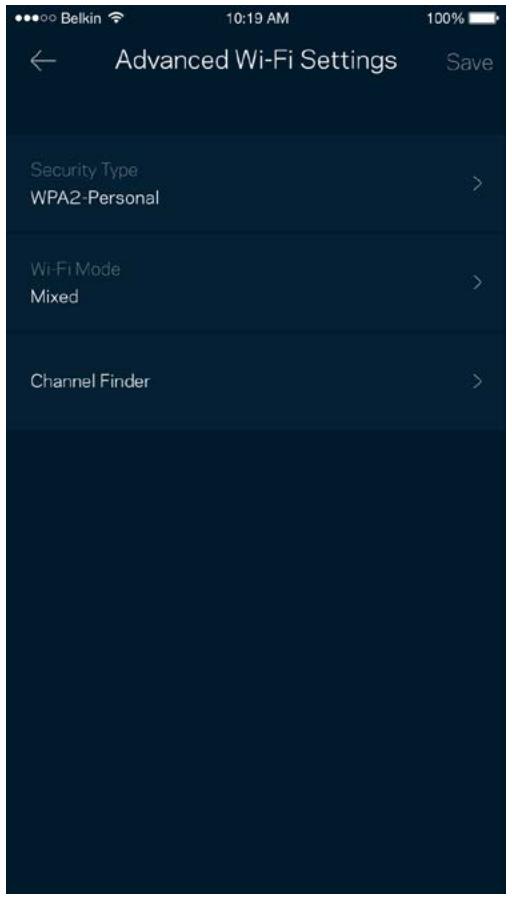

Les utilisateurs avancés peuvent modifier le type de sécurité par défaut et le mode du sans-fil. Ne modifiez pas ces paramètres si vous n'avez pas une grande expérience des réseaux sans-fil. Le Détecteur de canaux cherchera les canaux sans-fil les plus ouverts dans votre secteur afin d'optimiser les performances de votre système Velop. Si vous avez plusieurs nœuds dans votre système Velop, le Détecteur de canaux trouvera le meilleur canal pour chacun d'eux.

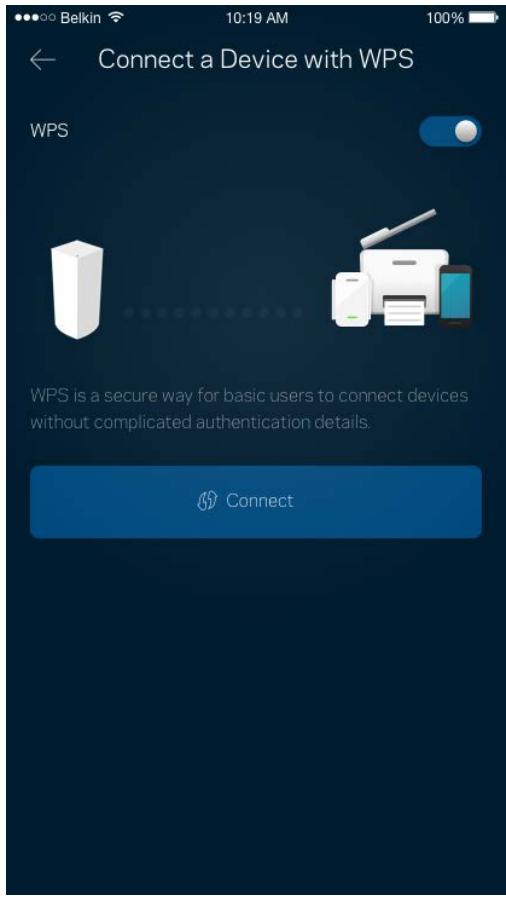

Connector un appareil avec WPS

La fonction Wi-Fi Protected Setup vous permet de connecter facilement des appareils sans-fil à votre réseau sans-fil sans avoir à entrer manuellement les paramètres de sécurité.

Utilisez l'Accès d'invité pour permettre à vos invités de se connecter à Internet tout en limitant leur accès à d'autres ressources connectées à votre sans-fil. Envoyez le mot de passe par courriel ou message texte.

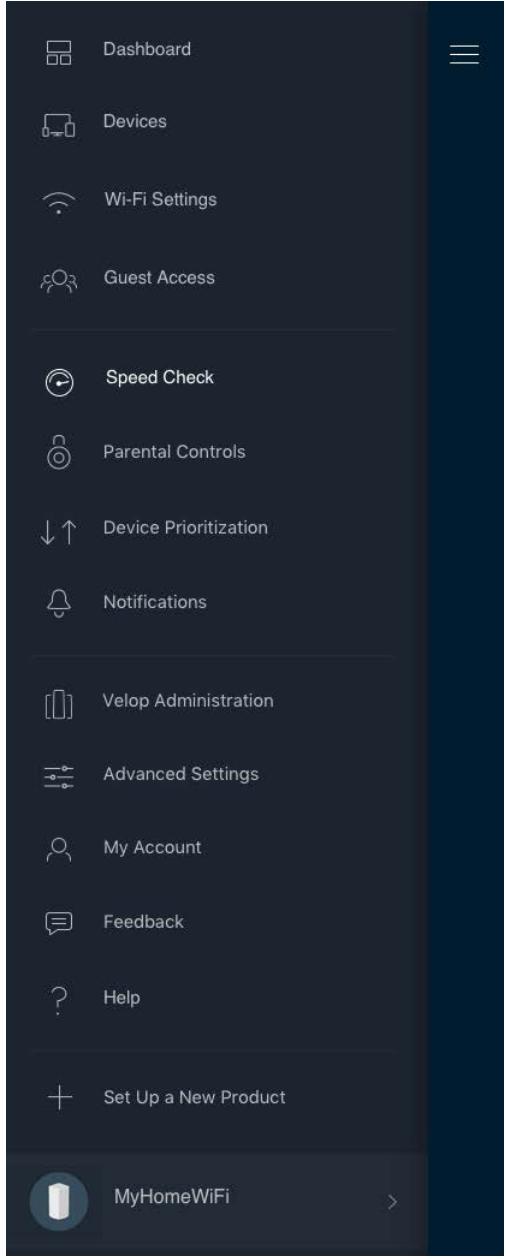

Effectuez un contrôle de vitesse pour vous assurer de bénéficier des vitesses de connexion que vous payez. Le contrôle de vitesse facilite également la priorisation des appareils parce que ses résultats déterminent la distribution du sans-fil vers les appareils prioritaires.

• Le débit descendant est la vitesse à laquelle le contenu Internet est téléchargé vers votre système Velop.
  • Le débit montant est la vitesse à laquelle vous pouvez téléverser du contenu vers Internet.

Remarque : les vitesses de connexion Internet sont déterminées en tenant compte de divers facteurs, notamment le type de compte FAI, le trafic Internet local et mondial, de même que le nombre d'appareils à votre domicile qui partagent la connexion.

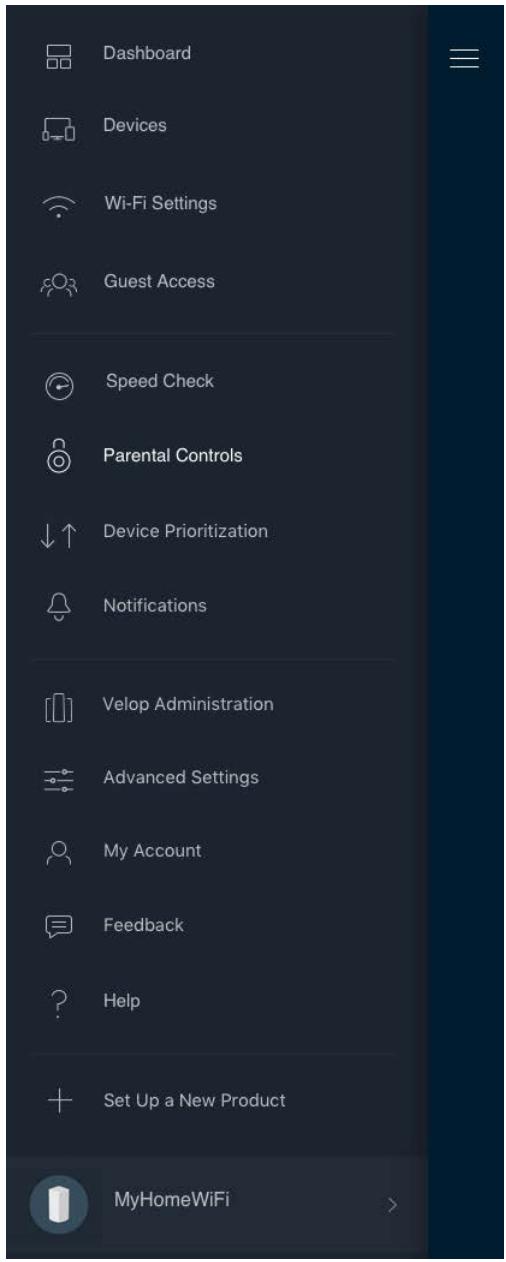

Contrôle parental

Le contrôle parental permet de déterminer à quel moment vos enfants peuvent accéder à Internet et ce qu'ils peuvent y faire. Vous pouvez bloquer l'accès Internet de certains appareils ou bloquer des sites Web spécifiques.

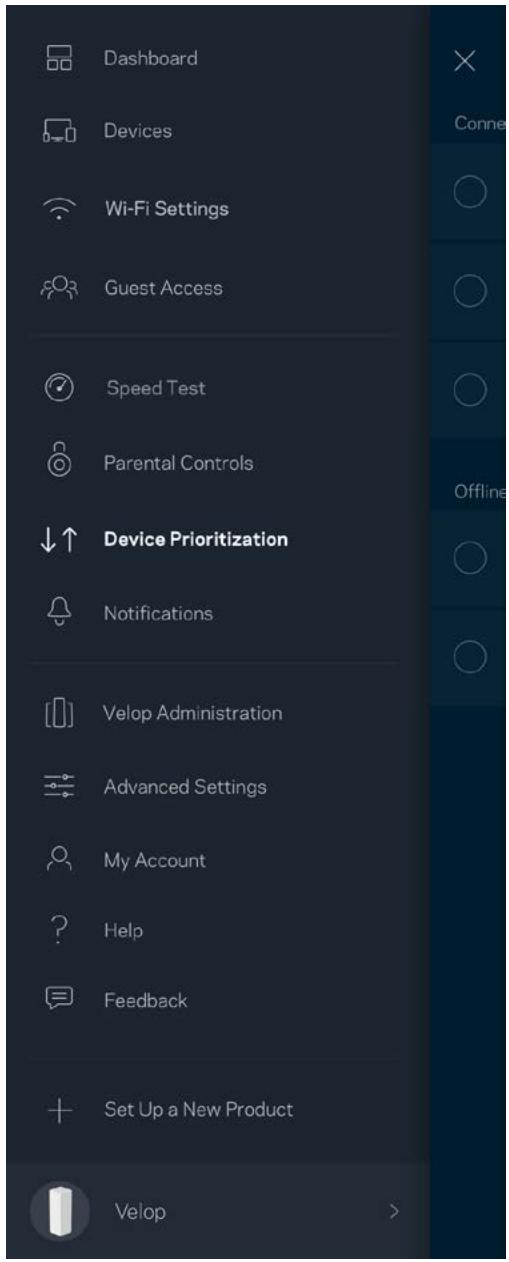

Priorisation des appareils

Choisissez jusqu'à trois appareils qui auront la priorité pour l'utilisation de votre connexion Internet. Ces appareils, qu'ils soient filaires ou sans fil, bénéficieront toujours du meilleur accès lors de leur connexion. Velop effectue un test de vitesse pour déterminer la meilleure distribution Wi-Fi à vos appareils priorisés. Les autres appareils se partageront la capacité restante. Les appareils priorisés apparaissent sur le tableau de bord.

Si vous avez plusieurs nœuds, Velop peut vous aviser lorsqu'un nœud secondaire de votre système se déconnecte. Les nœuds secondaires sont ceux qui ne sont pas câblés à votre modem. Vous devez activer les notifications dans les paramètres de votre appareil mobile pour autoriser Velop à vous aviser.

Utilisez l'écran d'Administration Velop pour modifier le mot de passe administrateur et l'indice, et consulter différents renseignements (numéro de modèle, numéro de série et renseignements IP) relatifs à tous les nœuds présents sur votre réseau sans-fil.

Vous pouvez choisir d'envoyer automatiquement des rapports de plantage à Linksys et contribuer ainsi à l'amélioration de l'expérience sans-fil. Vous pouvez aussi signaler manuellement des problèmes particuliers à Linksys.

Les renseignements suivants seront envoyés avec votre description du problème :

• Version de l'application	• Type de connexion (connexion par le nuage : affiche l'adresse courriel associée, connexion locale : affiche « admin Velop »)
• Modèle de l'appareil	• Type de connexion WAN [réseau étendu] (affiche Wi-Fi ou Ethernet)
• Version du système d'exploitation de l'appareil	• Date : (jour/mois/année, heure, fuseau horaire)

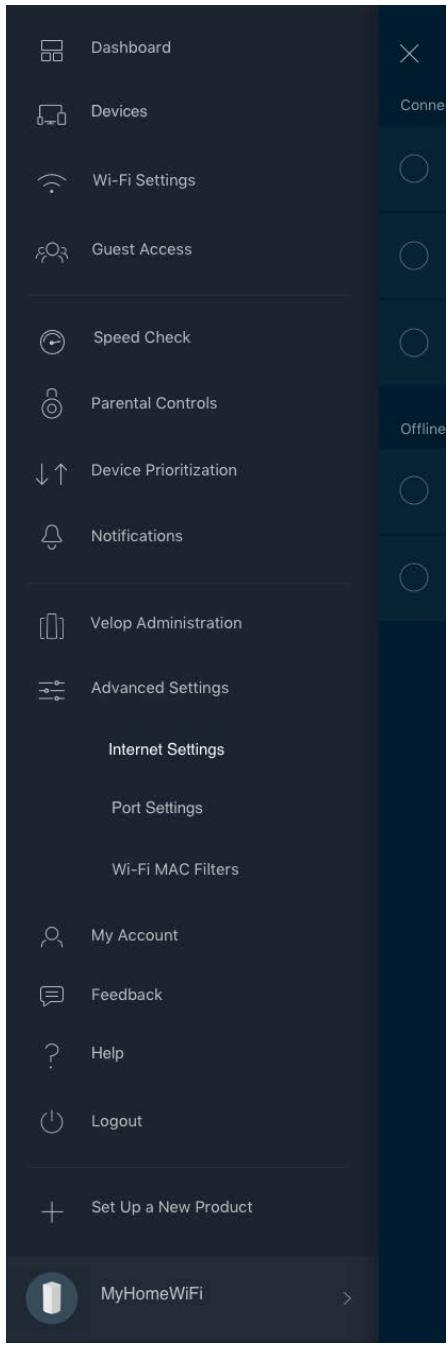

Paramètres avancés

Paramètres de connexion Internet

Vous pouvez choisir les modalités de connexion Internet de votre système Velop. Le type de connexion par défaut est Configuration automatique - DHCP. Les autres types de connexion dépendent de votre FAI ou de l'utilisation que vous envisagez pour votre système Velop. Les utilisateurs avancés peuvent utiliser les Paramètres supplémentaires pour cloner des adresses MAC et définir la MTU (Unité de transmission maximale).

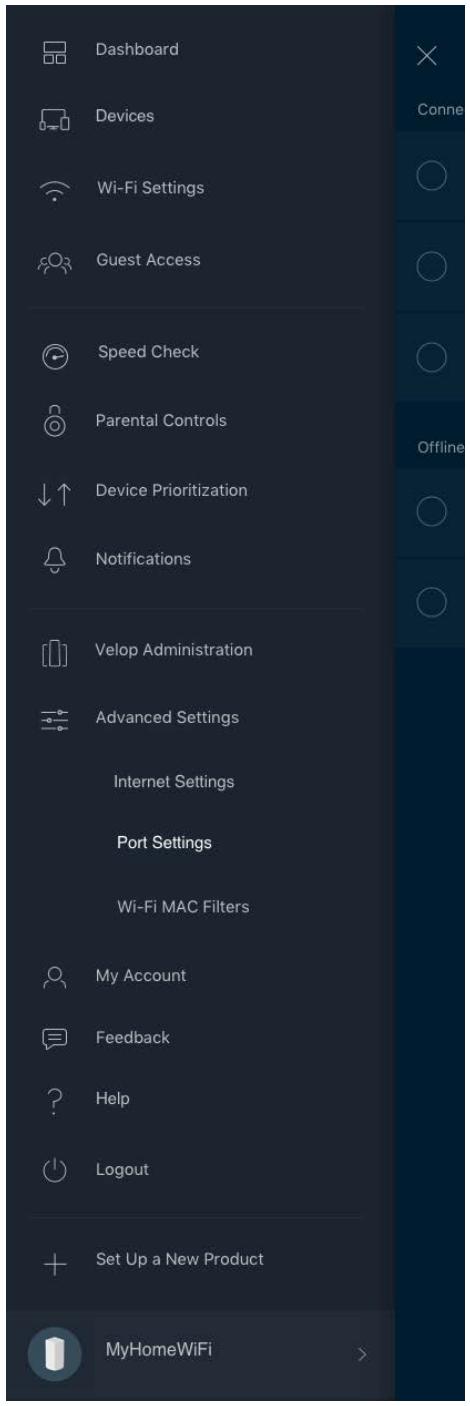

La redirection de port (pour un port unique, plusieurs ports ou une plage de ports) envoie le trafic d'arrivée d'un ou plusieurs ports donnés vers un appareil ou un port défini sur votre réseau sans-fil. Pour le déclenchement de plage de ports, Velop surveille le trafic sortant sur des numéros de port spécifiques. Velop mémorise l'adresse IP de l'appareil qui demande les données de sorte que lorsque les données demandées lui sont retournées, elles sont réacheminées à l'appareil approprié.

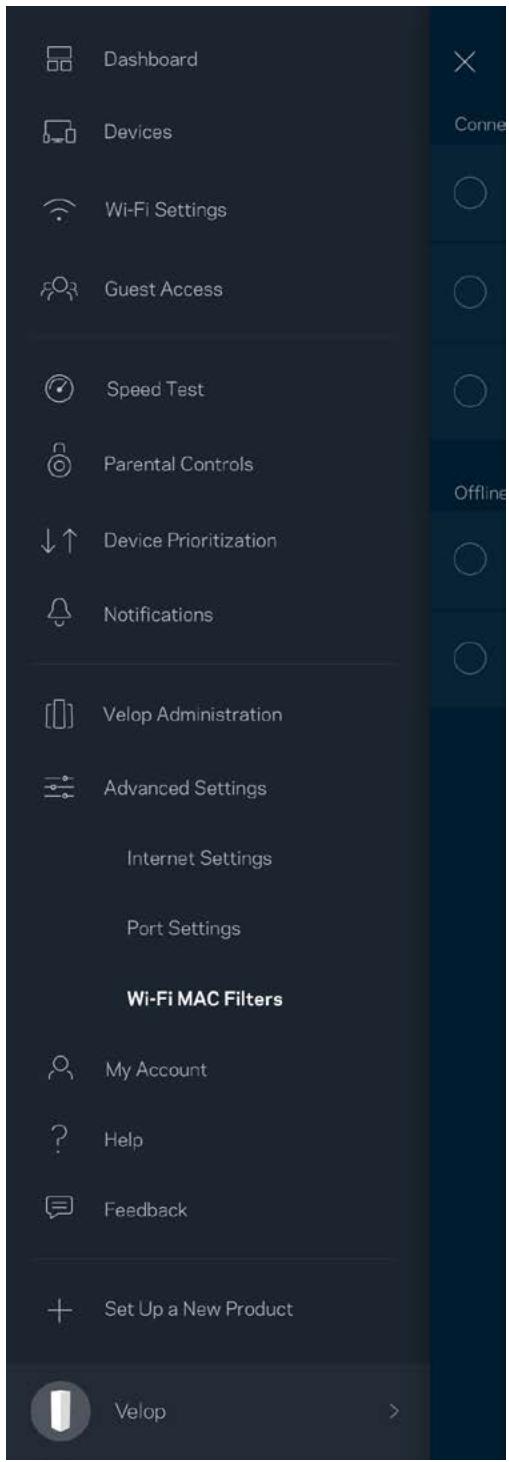

Chaque périphérique réseau dispose d'une adresse MAC (contrôle d'accès au support) à 12 chiffres. Vous pouvez créer une liste d'adresses MAC, puis autoriser ou bloquer l'accès de ces appareils à votre réseau sans-fil.

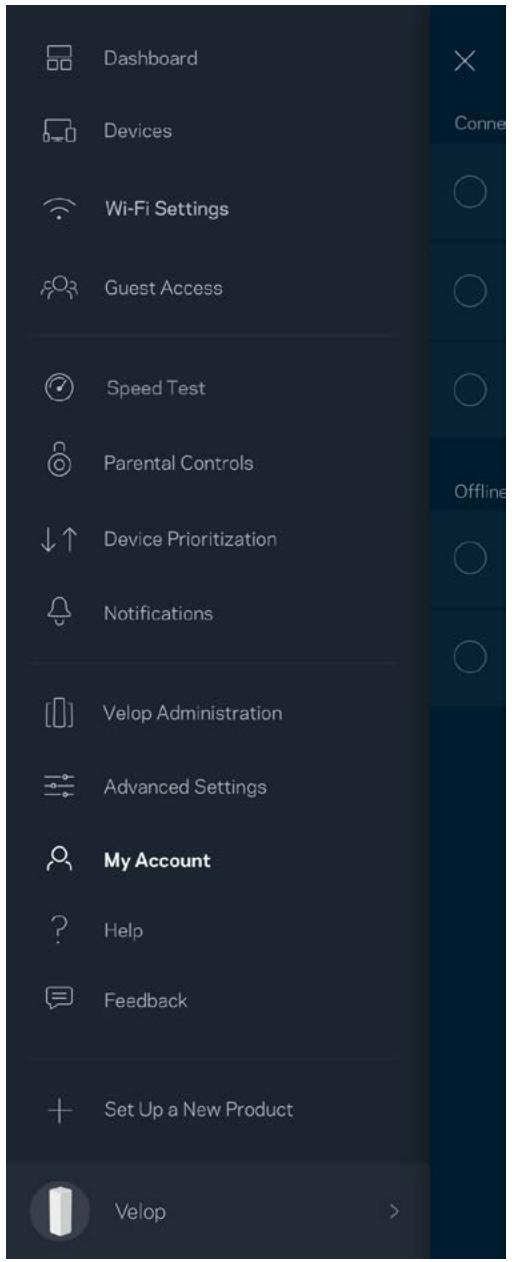

Modifiez le mot de passe de votre compte Linksys et choisissez de recevoir les dernières nouvelles et offres spéciales de Linksys.

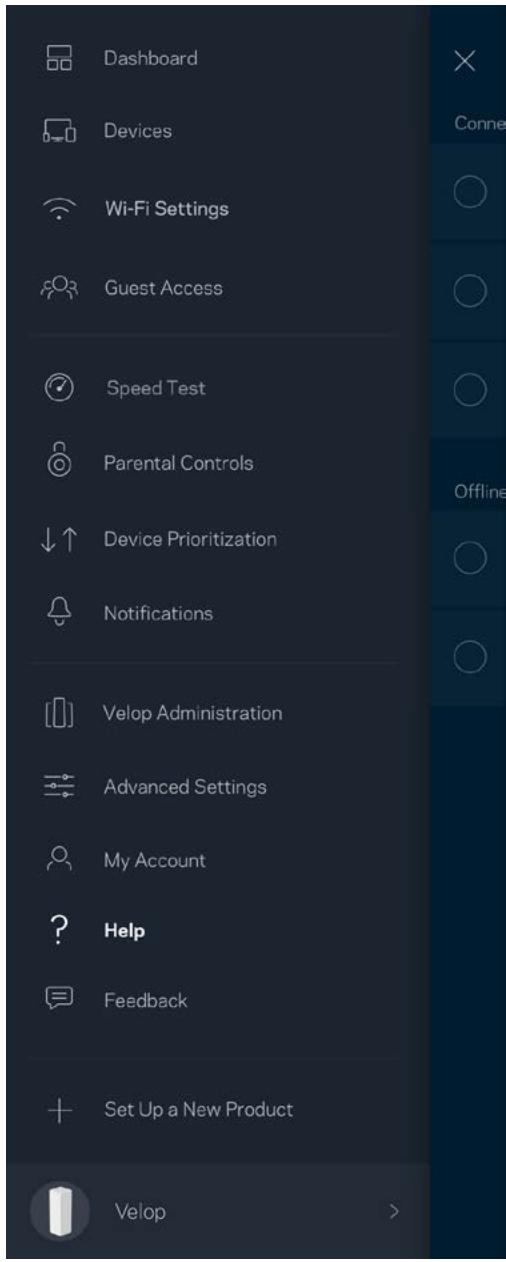

Un problème avec l'application? Besoin de renseignements supplémentaires sur une fonction?

Touchez Aide pour avoir des explications.

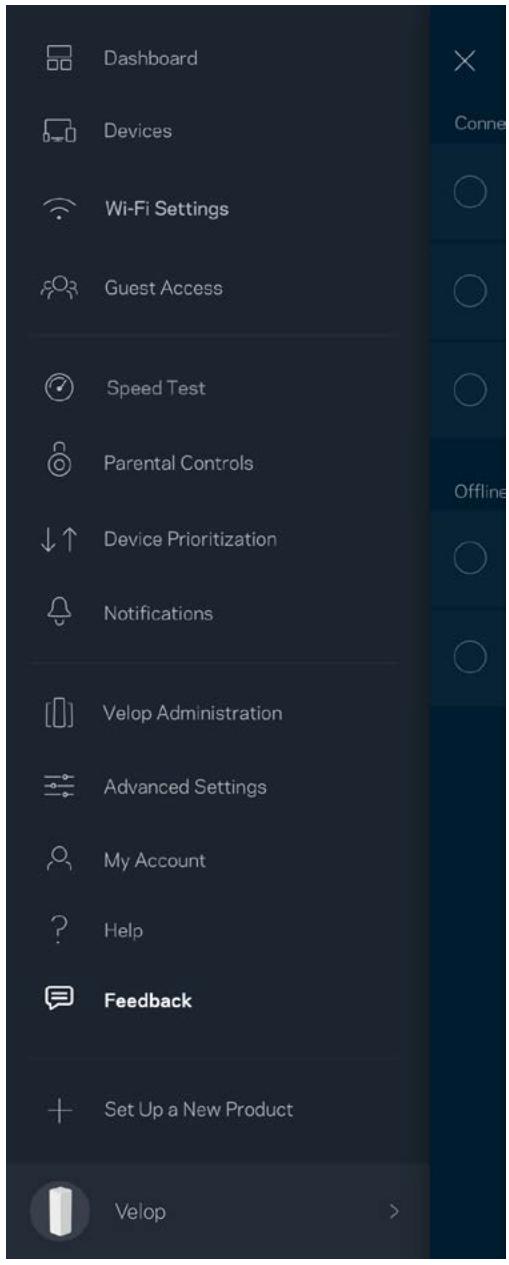

Vous avez l'occasion de nous donner votre opinion. Évaluez l'application dans votre boutique d'applications, envoyez-nous une suggestion ou signalez un problème qui vous empêche de profiter d'une bonne expérience.

Connexion directe à Velop

Même si vous n'êtes pas connecté à Internet, vous pouvez accéder à votre système Velop.

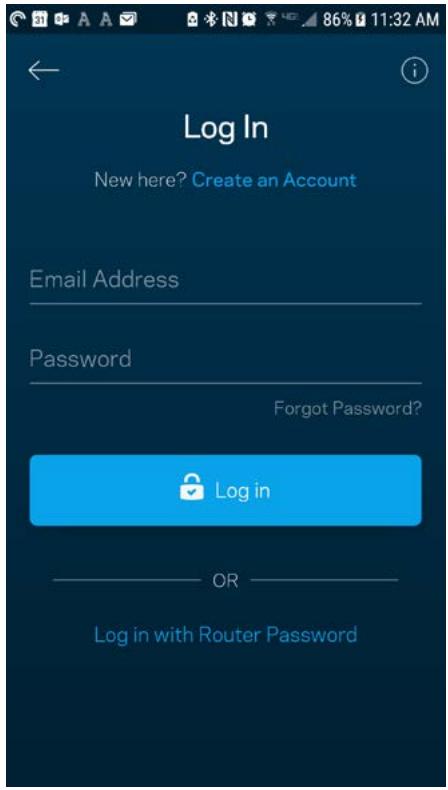

Connectez-vous à votre nom de réseau Wi-Fi, lancez l'application Linksys et touchez Log in with Router Password (connectez-vous avec le mot de passe d'administrateur) en bas de l'écran. Vous ne pourrez pas accéder à votre compte Sans-fil Linksys hors connexion.

Mot de passe d'administrateur Velop

Nous avons créé un mot de passe d'administrateur sécurisé au cours de la configuration. Pour le modifier, touchez Administration Velop puis Modifier le mot de passe d'administrateur et l'indice.

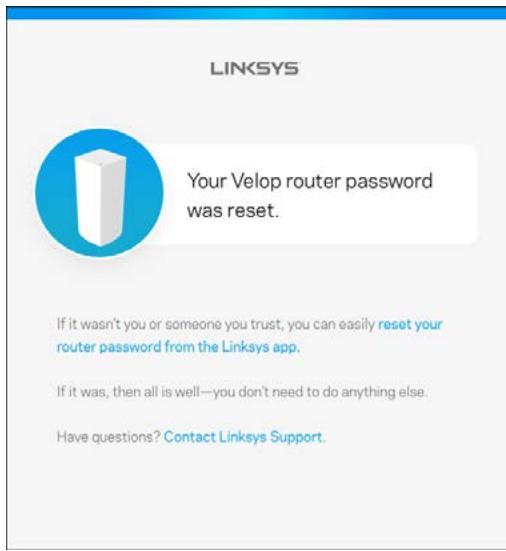

Pour assurer la sécurité de votre système Velop, nous vous enverrons un courriel en cas de modification du mot de passe d'administrateur.

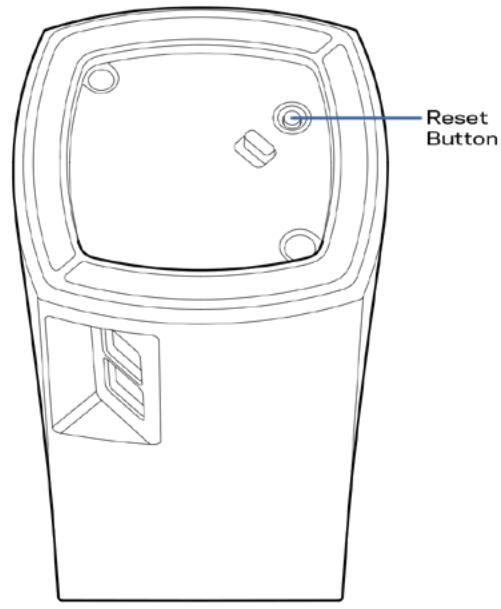

Restauration des paramètres par défaut du fabricant

Vous ne devriez jamais avoir besoin de réinitialiser votre Velop à ses paramètres d'usine. C'est une procédure très perturbatrice. Une réinitialisation aux paramètres d'usine rétablit l'état de votre système Velop au moment où vous l'avez extrait de son emballage, nécessitant ainsi que vous répétiez la procédure de configuration. Tous les paramètres que vous avez personnalisés lors de la configuration et ultérieurement, tels que le nom de réseau sans-fil, les mots de passe, le type de sécurité, seront effacés. Tous les appareils sans fil seront déconnectés de votre réseau sans-fil.

Pour réinitialiser votre Velop :

- Assurez-vous que votre nœud est branché sur une source d'alimentation et qu'il est allumé, puis appuyez de manière prolongée sur le bouton Reset (Réinitialisation) au bas du nœud. Le témoin lumineux sur la partie supérieure du nœud va devenir rouge puis s'estomper en clignotant. Ne relâchez pas le bouton avant que le voyant s'éteigne puis devienne rouge vif.

Caractéristiques techniques

Velop Linksys

Nom du modèle	Velop
Numéro du modèle	WHW01/VLP01/A01
Vitesse du port du commutateur	10/100/1000 Mbit/s
Fréquence radio	2,4 GHz et 5 GHz
Nombre d'antennes	3
Ports	Alimentation, Ethernet
Boutons	Marche/arrêt, Reset (Réinitialisation)
Voyants DEL	Un témoin lumineux multicolore pour l'alimentation et l'état
Fonctions de sécurité	WPA2-Personnel, WPA2-Entreprise
Bits de clé de sécurité	Cryptage de données jusqu'à 128 bits

Environnement d'exploitation

Dimensions	78,74 x 78,74 x 139,7 mm (3,1 x 3,1 x 5,5 po)
Poids unitaire	320 g (0,71 lb)
Alimentation	12 V, 1 A
Certifications	FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac)
Température (fonctionnement)	0 à 40 °C (32 à 104 °F)
Température (entreposage)	-20 à 60 °C (-4 à 140 °F)
Humidité (marche)	10 % à 80 % d'humidité relative, sans condensation
Humidité (entreposage)	5 % à 90 %, sans condensation

Remarques :

Pour en savoir plus à propos de la conformité aux normes, la garantie et la sécurité, rendez-vous sur Linksys.com/support/Velop.

Les spécifications peuvent changer sans préavis.

Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier, notamment une capacité de réseau sans fil, un taux de débit de données et une portée moindres. La performance dépend de nombreux facteurs, conditions et variables, dont l'éloignement du point d'accès, le volume du trafic réseau, les matériaux et la construction de l'édifice, le système d'exploitation utilisé, la combinaison des produits sans fil utilisés, les interférences ainsi que d'autres conditions défavorables.

Rendez-vous sur linksys.com/support/Velop pour notre soutien technique primé.
