MODE D'EMPLOI BARSO LS-B50 ONKYO

Manuel d'instructions

Nous vous remercions d'avoir acheté un produit Onkyo.

Veuillez lire attentivement ce manuel avant de procéder aux branchements de votre nouveau produit Onkyo.

Suivre les instructions de ce manuel vous permet d'obtenir une prise d'écoute et des performances optimales grâce à votre nouveau produit.

Veuillez conserver ce manuel pour une consultation ultérieure.

Marques commerciales et licences

DOLBY DIGITAL	Fabriqué sous la licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques commerciales de Dolby Laboratories.
Bluetooth®	La marque et les logos Bluetooth® sont des marques déposées apparentant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Onkyo se fait sous licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

AURASPHERE

AuraSphere™ est une marque déposée de Onkyo Corporation.

Contenu de l'emballage

Assurez-vous d'avoir les éléments suivants avant utilisation.

• Le nombre entre parenthèses indique la quantité.
• Dans les catalogues et sur l'emballage, la déte à la fin du nom du produit indique la couleur.

Unité principale (LB401) (1)

Adaptateur CA (1) / Cordon d'alimentation (1)

Répéteur IR (1)

Télécommande (RC-877S) (1)

Une batterie au lithium-ion (CR2025) est incluse dans la télécommande lors de l'achat.

Cable audio numérique optique 5 pieds (1,5 m) (1)

Câble mini-prise stéreo 3,5mm (1)

Gabarit de fixation murale (1)

Support (2)/Coussin (4)/Vis de montage (3/8^ (10mm)) 4

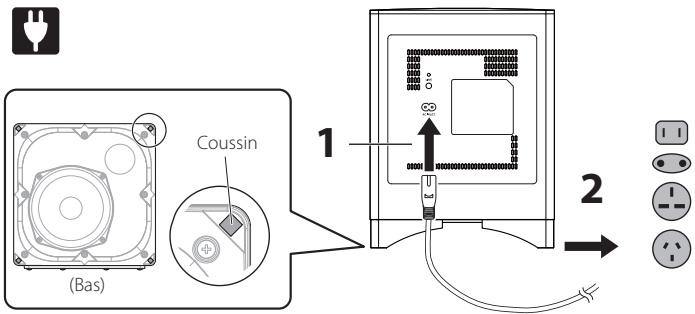

Caisson des graves sans fil (SKW-B50)(1)/ Cordon d'alimentation (Fiche polarisée) (1)/ Coussin (4)

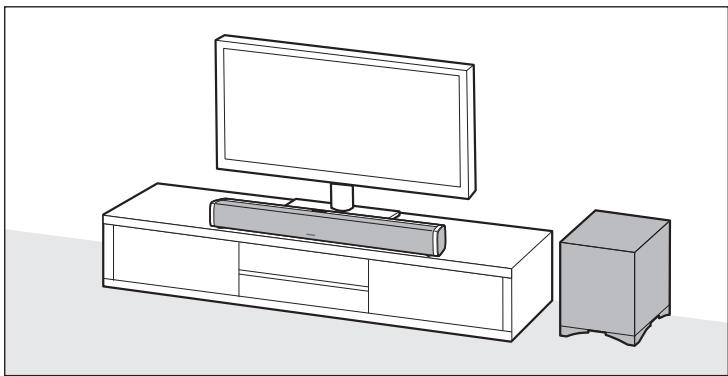

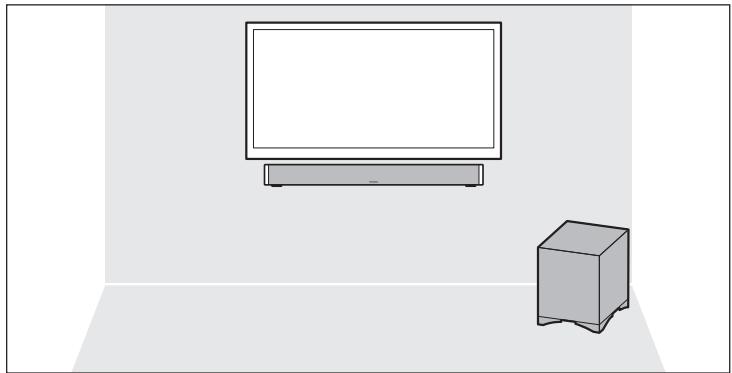

Mise en place

Choisissez un emplacement approprié à votre environnement.

Placez le caisson de graves sans fil fourni à un emplacement qui vous convient.

• Pour obtenir un son optimal, ne placez aucun objet des deux côtés de l'appareil. Placez le caisson de graves sans fil fourni à une distance de 33 pieds (10 m).

Montage au mur

Confiez les révisions au personnel de service qualifié.

Accessoires à préparer : Gabarit de fixation murale

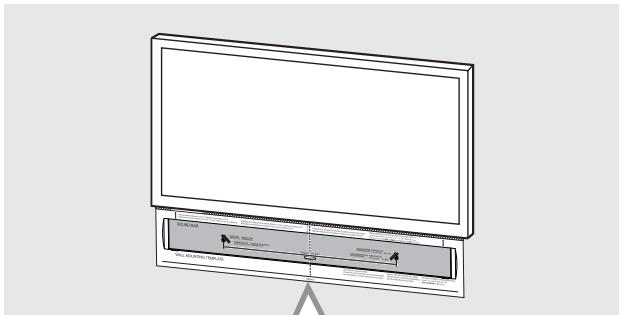

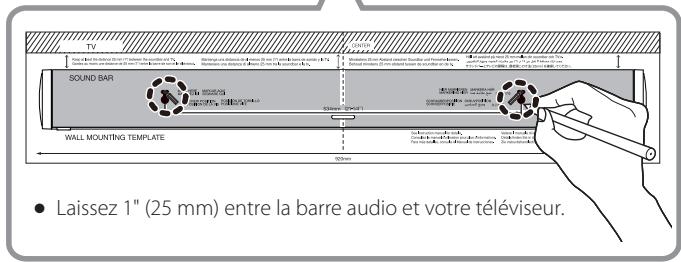

1. Fixez le gabarit de fixation murale qui est fourni en position de montage.

Veillez à ne pas faire de marque sur le mur. - Prenez de la distance et vérifiez sa position. Vérifiez s'il est en position horizontale.

3. Retirez le gabarit et vissez les vis dans le mur.

• Utilisez des vis dont la mesure 3 / 16'' (4 mm) de diamètre.
• Gardez 5 / 16'' (8,5 mm) de la vis qui dépasse de la surface du mur.
• N'utilisez pas les vis de montage fournies pour le support.

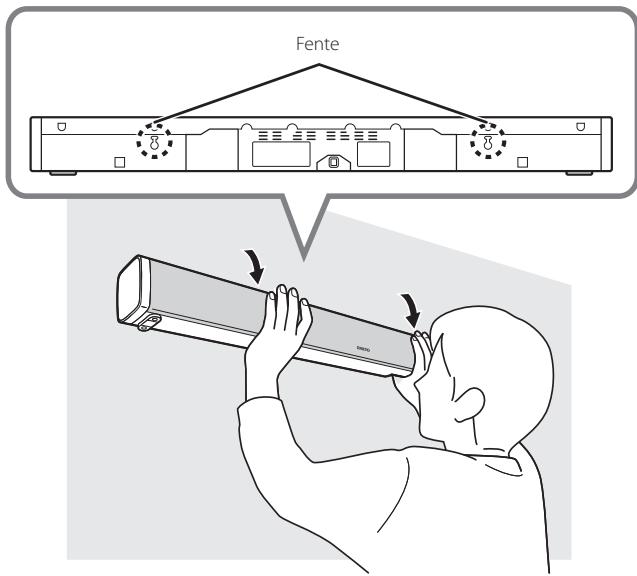

4. Connectez tous les câbles à la barre audio.

→ Voir pages 7 à 8

• Veuillez confirmer que la tête de la vis est au-dessus du trou. N'utilisez pas les supports fournis.

• Lors de la préparation des vis à utiliser pour le montage mural, contactez un technicien de service qualifié et examinez attentivement leur type, matériel et longueur de sorte à ce qu'elles puissent résister au poids. Si un renforcement est nécessaire, utilisez des plaques de renforcement ou un point d'ancrage.
• Onkyo ne saurait en aucun cas être tenu responsable des accidents ni des dommages causés par une installation inappropriée, un mur insuffisamment solide, une installation à l'aide de vis inappropriées ni une catastrophe naturelle, etc.

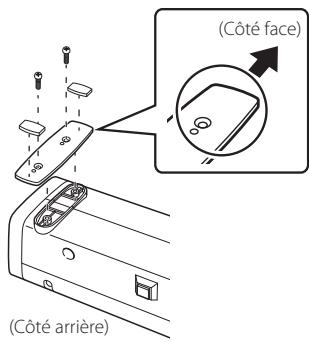

Accessoires à préparer : supports, coussin, vis de montage

Avant de placer la barre de son sur les planches, attachez les porteurs fournis pour empêcher de tomber.

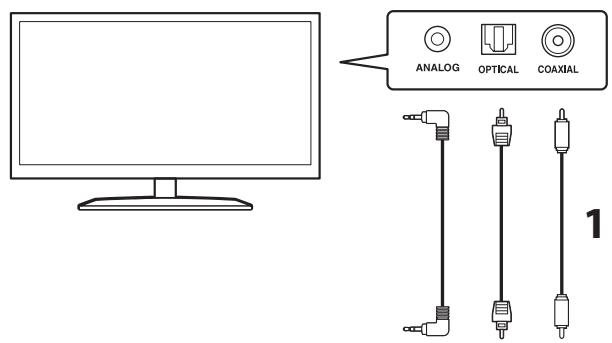

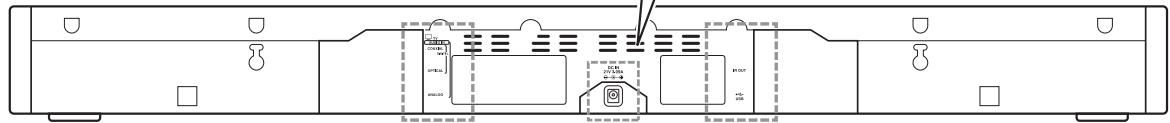

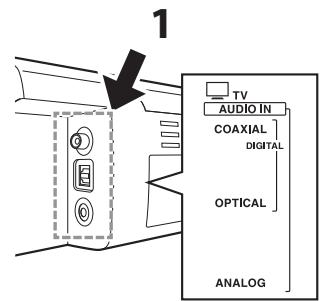

Connexions

• Raccordez le téléviseur et cet appareil en utilisant l’un des câbles de connexion possibles.

Prise coaxial

Branchez un cable, vendus séparément, pour l'entree audio.

Prise optical

Connectez le câble optique numérique fourni pour entrer l'audio.

Prise ANALOG

Branchez le câble mini-prise stéréo fourni sur l'entrée audio.

Borne IR OUT

Connectez le Voyant clignotant IR fourni pour permettre au signal de la télécommande de fonctionner.

• Un adhésif double-face est fixé sur le côté du Voyant clignotant IR fourni. Montez ce dernier près du capteur de signal de la télécommande du téléviseur à l'aide de l'adhésif double-face.

Port USB

Connectez un lecteur flash USB.

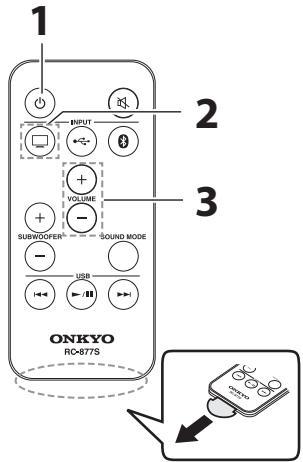

Écoute du téléviseur

Mettez le téléviseur sous tension.

• Pour plus de détails sur le fonctionnement, voir le « FONCTIONNEMENT DE BASE » (→ P.11).
• Voir le « Au moyen de la télécommande TV » (→ P.17) pour fonctionner avec la télécommande de votre téléviseur.

1. Mettez l'appareil sous tension.
2. Basculez l'input sur TV. (Sur les boutons de l'appareil, changements dans l'ordre de □ TV → USB → Bluetooth.)
3. Ajustez le volume.

Onkyo Corporation

Kitahama Chuo Bldg, 2-2-22 Kitahama, Chuo-ku, OSAKA 541-0041, JAPAN

http://www.onkyo.com/

The Americas

Onkyo U.S.A. Corporation

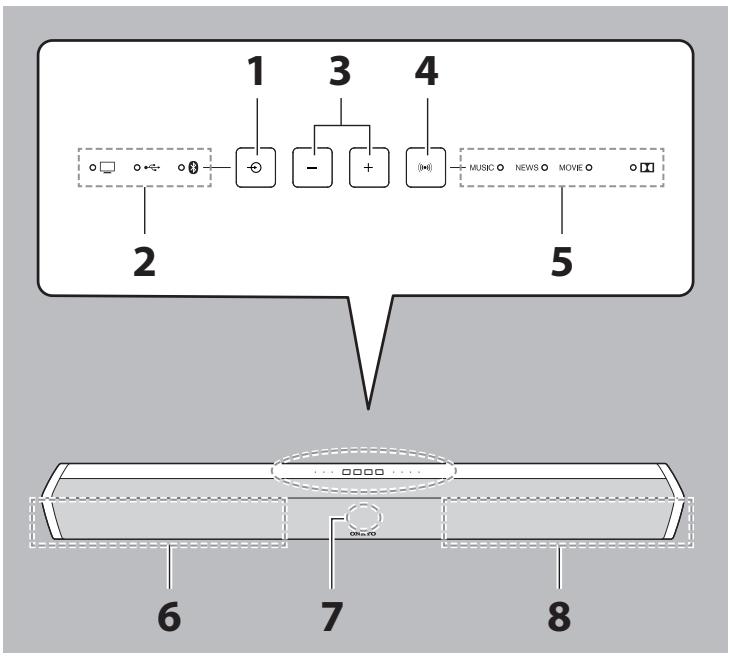

1. (On/standby) touche/touche INPUT

Commute l'alimentation sur ON/STANDBY. En outre, commute la source d'entrée.

Pour permettre l'appareil sous tension : Appuyez une fois. - Pour permettre le Standby (attente) : Appuyez pendant 3 secondes. Les indicateurs s'eteignent. - Pour entrer la source : Appuyez une fois pour changer. Commute l'ordre de TV USB Bluetooth à chaque fois que la touche est enforcée.

• Fonction Auto Power On (mise sous tension automatique) : lorsque le téléviseur émet un signal audio, l'appareil s'allume automatiquement. Pour activer/désactiver cette fonction, pressez et maintenez appuyé et pour environ 3 secondes. Quand cette fonction est activée ée.
• Fonction Auto Standby (mode d'attente automatique) : si l'appareil n'est pas utilisé et qu'il n'émet aucun son pendant 5 minutes, il passe automatiquement en mode d'attente. Pour activer/désactiver cette fonction, pressez et maintenez appuyé et spour environ 3 secondes. Quand cette fonction est activée e.

2. Voyants de la source INPUT

S'allume lorsque la source est TV. S'allume lorsque la source est USB. S'allume lorsque la source est Bluetooth.

3. + Touches volume +/-

Permet d'ajuster le volume d'un pas dans la plage de 0 à 30.

• Une pression simultanée sur les boutons -+ permet de couper le son. L'indicateur d'état sur la face avant de l'unité principale se met à clignoter. Appuyez sur le bouton VOLUME - / + pour rétablir le son.

Change le mode de son du son d'entrée comme souhaité. Le mode change dans l'ordre de MUSIC → NEWS → MOVIE → MUSIC → à chaque fois que la touche est enfoncée. Vous pouvez sélectionner le mode pour chaque source d'entrée (TV, USB et Bluetooth).

Mode MUSIC: Donne un effet sonore « salle de concert ». Mode NEWS: Permet d'écouter les programmes d'information confortablement. Mode MOVIE: Génère un effet audio 3D puissant vous permettant d'apprécier pleinement des films.

5. Voyants SOUND mode

S'allume selon le mode de son sélectionné.

• MUSIC S'allume en mode music. NEWS S'allume en mode news. MOVIE S'allume en mode movie. S'allume lorsque le signal d'entrée est Dolby Digital.

7. Voyant d'état

S'allume en blanc lorsque l'appareil est sous tension. En mode silencieux, le voyant clignote en permanence. Il clignote une seule fois à chaque réglage du volume ou à chaque modification du mode d'entrée ou du mode audio (Ce n'est que lorsque au moyen de la télécommande). Il s'éteint en mode d'attente.

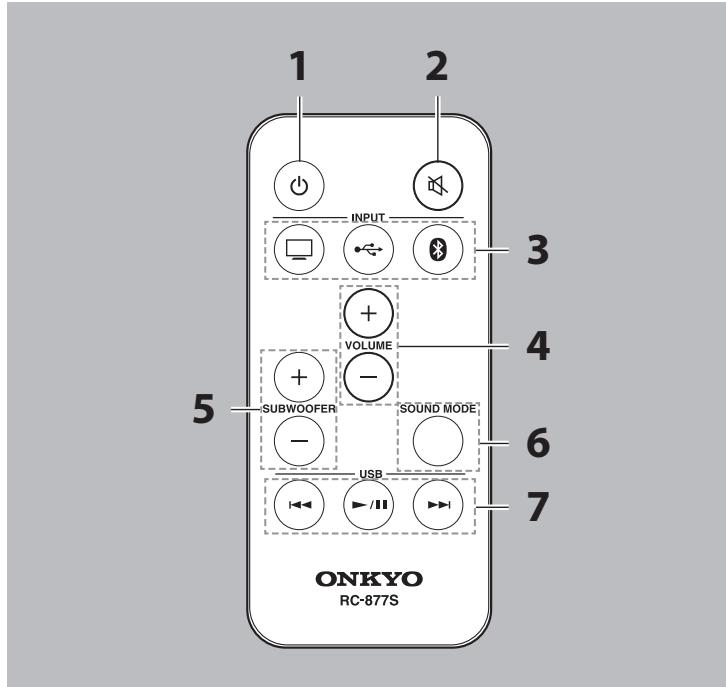

Au moyen de la télécommande

Comment utiliser la télécommande

Comment remplacer les piles de la télécommande

Utilisez uniquement une batterie du même type (CR2025).

1. (ON/standby) touche

Commuter l'alimentation sur ON/STANDBY.

2. Touche (mute)

Éteignez le son temporairement. Appuyez à nouveau pour annuler la mise en sourdine.

Le voyant d'état clignote lorsque le son est coupé. - La mise en sourdine est également annulée lorsque le volume est modifié ou lorsque l'appareil est remis en position OFF puis ON.

3. Touches INPUT

Change la source d'entrée.

• Pour lire le son du téléviseur : Mettez le téléviseur sous tension et appuyez sur la touche
• Pour lire la musique à partir d'un lecteur flash USB : Connectez le lecteur flash USB et appuyez sur la touche
• Pour lire de la musique à partir d'un appareil Bluetooth : Appuyez sur la touche ⑧. Pour le branchement, reportez-vous à la page 16.

4. Touches volume + / -

Permet d'ajuster le volume d'un pas dans la plage de 0 à 30.

5. Touche subwoofer + / -

Permet de régler le niveau du subwoofer en une étape dans la plage -10 à +10 tout en écoutant le son. Le réglage par défaut est 0.

6. Touche SOUND mode

Changez le mode du son d'entrée comme vous le souhaitez. Le mode change dans l'ordre de MUSIC → NEWS → MOVIE → MUSIC → à chaque fois que la touche est enfoncée. Vous pouvez sélectionner le mode pour chaque source d'entrée (TV, USB et Bluetooth).

Mode MUSIC: Donne un effet sonore « salle de concert ». Mode NEWS: Permet d'écouter les programmes d'information confortablement. Mode MOVIE: Génére un effet audio 3D puissant vous permettant d'apprécier pleinement des films.

7. Touches de fonctionnement USB

Permet le fonctionnement lorsque la source est USB.

• Touche : Appuyer une seule fois renvoie l'audio au début du fichier en cours de lecture. Si vous appuyez deux fois en continu dessus, vous revenez au fichier précédent. Ensuite, l'audio sera renvoyé au fichier précédent à chaque fois que la touche est enfoncée.
• Touche : Appuyer lorsque la position est sur STOP redémarre la lecture. Appuyer en cours de lecture arrête temporairement le son.
• Touche () : Le son passe au fichier suivant chaque fois que la touche est enfoncée.

Lecture via une connexion bluetooth

Les étapes 3 et 4 doivent être effectuées sur l'appareil Bluetooth.

2. Appuyez sur ⑧.

Le voyant clignote plus rapidement et le jumelage démarre. - Le jumelage se termine au bout de chaque 30 secondes et le voyant commence à clignoter lentement.

• Pour plus d'informations sur le fonctionnement, reportez-vous au mode d'emploi de l'appareil Bluetooth.
• Si le fonctionnement ne démarre pas normalement dans la plage des 33 pieds (10 m), rapprochez l'appareil Bluetooth de l'unité et essayez à nouveau.
• Si un code d'accès (code d'accès, mot de passe ou code PIN) est requis, saisissez « 0000 »
• Une fois le jumelage terminé, le voyant s'allume.

4. Démarrez la lecture.

• Si vous réinitialisez Bluetooth sur cet appareil ou si vous supprimez l'enregistrement de cet appareil sur le dispositif Bluetooth, redémarrez le jumelage (voir ci-dessus).
• Pour connecter tout autre dispositif Bluetooth, maintenez le bouton (~~) de l'appareil principal enfoncé pour démarrer le jumelage.

Au moyen de la télécommande TV

• Fonctions préprogrammées: cet appareil a été préprogrammé z utiliser d'autres fonctions ou si vous ne pouvez pas régler l'appareil à l'aide de la télécommande de tout téléviseur, utilisez la fonction d'apprentissage comme indiqué ci-dessous pour utiliser l'appareil.
• vez synchroniser l'état silencieux de l'unité et de la télévision en pressant et maintenant appuyé le bouton silencieux de la télécommande de la télé.
• Pour désactiver la fonction préprogrammée, pressez et maintenez appuyé et pour environ 10 secondes. Quand la fonction préprogrammée est désactivée avec succès, l'indicateur clignote trois fois, ensuite toutes les télécommandes télé ne peuvent pas être utilisées pour manipuler l'unité. Quand vous voulez réactiver la fonction préprogrammée, accomplissez la même opération. Quand la fonction préprogrammée est réactivée avec succès, l'indicateur clignote une fois, et vous pouvez utiliser n'importe quelle télécommande avec la fonction préprogrammée.

Pour régler les fonctions préprogrammées : De nombreuses télécommandes télé ont été préprogrammées sur cette unité, ce qui pourrait résulter en une série d'opérations non désirées depuis une autre télécommande que la yours. Dans ce cas, pressez et maintenez appuyés les boutons première et puis « plus pressez soit le volume soit le bouton silencieux de la télécommande 2 ou 3 fois pour allumer la fonction de contrôle. Quand la fonction de contrôle est allumée, l'indicateur clignote deux fois, puis l'autre télécommande peut être utilisée.

• Il est possible que le réglage ne soit pas possible avec certaines télécommandes de téléviseur.
• Pour annuler les fonctions de contrôle, pressez et maintainez appuyés [+] et [?] pendant environ 10 secondes. Quand la fonction de contrôle est annulée avec succès, l'indicateur clignote une fois, ensuite vous pouvez utiliser toute télécommande avec une fonction préprogramme.
• Fonction d'apprentissage : Vous pouvez utiliser l'ordinateur avec la télécommande d'un téléviseur en affectant les fonctions aux boutons de la télécommande. Utilisez le bouton comme suit et, lorsque le voyant • commence à clignoter, dirigez votre télécommande vers le capteur de télécommande de cet appareil
• Pressez et maintenez d'abord [w] quand une pression simultanée sur les boutons.

Fonction d'apprentissage	Opération de bouton (Appuyez simultanément pour 3 secondes)
ON/STANDBY	(,)→
VOLUME +	(,)→+
VOLUME -	(,)→-

Fonction d'apprentissage	Opération de bouton (Appuyez simultanément pour 3 secondes)
MUTE	→ + -
INPUT	→ + +
SOUND MODE	→ + -

• Lors de l'affectation de fonctions à votre télécommande, il est recommandé de sélectionner des boutons qui n'empêchent pas le bon fonctionnement du téléviseur.
• Il se peut que l'appareil ne puisse pas recevoir de signal de certains types de télécommande. Dans ce cas, utilisez la télécommande fournie avec l'appareil.

Résolution des problèmes

Vérifie les éléments ci-dessous si vous avez un problème.

Avant de faire une démarche de réparation : Si l'appareil ou les commandes ne fonctionnent pas, essayez de réinitialiser l'appareil avec ses paramètres par défaut et vérifiez si le problème est résolu. Effectuez la procédure de réinitialisation suivante.

1. Appuyez et maintenez la touche située sur l'unité principale et les touches - + pendant 10 secondes.

Lorsque la réinitialisation est terminée, les trois sources INPUT clignotent et l'appareil passe automatiquement en mode veille.

La barre audio ne s'allume pas

Assurez-vous que le cordon d'alimentation est correctement branché dans la prise murale. ( P.8) - Débranchez le cordon d'alimentation de la prise murale, attendez 10 secondes ou plus, puis rebranchez-le à nouveau.

La barre audio s'extingue de manière inattendue

La barre audio passera automatiquement en mode veille lorsque le mode Auto Standby est lancé. ( P.12)

La barre audio s'éteint et après la remise sous tension, elle s'éteint à nouveau

Le circuit de protection a été activé. Retirez le cordon d'alimentation de la prise murale immédiatement. Assurez-vous

Assurez-vous que tous les câbles et toutes les sources d'entrée sont correctement connectés, et laissez la barre audio avec son cordon d'alimentation débranché pendant 1. Ensuite, rebranche le cordon d'alimentation et mettez sous tension. Si la barre audio s’arrête à nouveau, débranche le cordon d'alimentation et appelez votre revendeur Onkyo.

Si de la fumée, une odeur ou un bruit anormaux sont générés par la barre audio, débranchez le cordon d'alimentation de la prise murale immédiatement et contactez votre revendeur Onkyo.

Il n'y a pas de son, ou celui-ci est très faible

Assurez-vous que toutes les prises audio soient enfoncées à fond. (→P.7, 8) - Verifiez que l'entrée de l'appareil est correctement branchée. ( P7,8) Lorsque le voyant d'état clignote blanc, la sourdine est activée. Appuyez sur ou Volume - / + de la télécommande ou simultanément sur les boutons Volume + / - de la barre audio pour désactiver la sourdine. ( P:14) Assurez-vous qu'aucun des câbles de connexion ne sont pliés, tordus ou endommagés.

Le circuit de protection dans le caisson de basses peut être déclenché en raison d'une élévation de la température. Débranchez le cordon d'alimentation de la prise et reconnectez après un certain temps.

Le subwoofer n'émet aucun son

Assurez-vous qu'il n'y ait pas d'obstacles ou de réflexions entre la barre audio et subwoofer. Assurez-vous que le jumelage de la barre audio et du caisson de graves se termine normalement. (Au moment de l'achat, le jumelage a déjà été effectué.) Si le jumelage est nécessaire, veillez effectuer l'opération suivante.

Boutons de la barre audio

Arrière du subwoofer

1. Presser + tout en pressant (3 secondes)

• Le clignotant d'état clignote. (30 secondes)

2. Maintenez le bouton LINK enfoncé à l'arrière du subwoofer (fourni) jusqu'à ce que le voyant LINK s'allume.

Le voyant LINK clignote plus rapidement. - Une fois le jumelage terminé, le voyant LINK s'allume.

Des bruits peuvent être entendus

• Ne pliez pas le cordon d'alimentation, les câbles de raccordement ni les autres câbles audio à l'aide d'une bande.
• Un câble audio peut capter des interférences. Essayez de repositionner vos câbles. Assurez-vous qu'il n'y ait pas d'obstacles ou de réflexions entre la barre audio et subwoofer.

La télécommande ne fonctionne pas

Assurez-vous que les piles sont installées avec la polarité correcte. ( P.13) Assurez-vous que la télécommande ne soit pas trop loin de la barre audio, et qu'il n'y ait pas d'obstacles entre la télécommande et le capteur de la barre audio. ( P.13) Assurez-vous que la barre audio ne soit pas en contact direct avec la lumière du soleil ou des lampes fluorescentes de type inverseur. Repositionnez si nécessaire.

Lecture sur mémoire USB

L'unité supporte les mémoires USB formatées en FAT12, FAT16 et FAT32.

• L'unité est compatible MP3 et les formats audio suivants sont supportés.
• Le format MPEG1 Audio Layer3 avec un taux d'échantillonnage de 32,44,1 ou 48kHz et un débit binaire de 32 à 320 kbps
• Le format MPEG2 Audio Layer3 avec un taux d'échantillonnage de 16, 22,05 et 24kHz et un débit binaire de 8 à 160 kbps
• Le format MPEG2.5 Audio Layer3 avec un taux d'échantillonnage de 8, 11,025 ou 12kHz et un débit binaire de 8 à 64 kbps
• Vous pouvez jouer des fichiers MP3 enregistrés dans le réseau racine uniquement. Les fichiers MP3 dans les autres répertoires ne peuvent pas etre joués sur cette unité. L'Soundbar reconnait uniquely les clés USB Flash Drive. Notez cependant que la lecture de certaines clés USB peut être impossible.

Le contrôleur contient un micro-ordinateur permettant le traitement du signal et des fonctions de commande. Dans de très rares cas, de fortes interférences, un bruit causé par une source externe ou de l'électricité statique peuvent causer son verrouillage. Dans le cas improbable où cela se produit, débranchez le cordon d'alimentation de la prise murale, patientez au moins 5 secondes, puis rebranchez-le. SiILA ne fonctionne pas correctement, s'il vous plaît essayez de réinitialiser ( P:18)

Onkyo n'est pas responsable des dommages (y compris les frais de location de CD) résultant d'enregistrements ratés en raison de dysfonctionnements de l'appareil. Avant d'enregistrer des données importantes, assurez-vous que les données seront enregistrées correctement.
