GF4IX - Filtrant PROLINE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil GF4IX PROLINE au format PDF.
| Marque | PROLINE |
| Modèle | GF4IX |
| Type de produit | Hotte de cuisine filtrante |
| Largeur | 493,5 mm |
| Profondeur | 258 mm |
| Hauteur | 524 mm |
| Alimentation électrique | 220-240 V ~ 50 Hz |
| Puissance d'aspiration maximale | 336 m³/h |
| Vitesses disponibles | 3 (dont 1 arrêt) |
| Éclairage | LED 3W-E14 |
| Filtre à graisse | Métallique, lavable au lave-vaisselle |
| Filtre à charbon | Actif, à remplacer tous les 4 mois (2 fournis) |
| Consommation énergétique annuelle | 122,3 kWh/an |
| Classe d'efficacité énergétique | E |
| Niveau sonore (min/max) | 53 / 68 dB |
| Distance minimale au-dessus d'une cuisinière à gaz | 65 cm |
| Distance minimale au-dessus d'une cuisinière électrique | 60 cm |
| Usage | Domestique uniquement |
| Sécurité | Débrancher avant entretien ; ne pas flamber ; enfants à partir de 8 ans sous surveillance |
| Entretien | Nettoyer l'extérieur tous les 2 mois ; filtre à graisse tous les mois ; changer filtres à charbon tous les 4 mois |
FOIRE AUX QUESTIONS - GF4IX PROLINE
Questions des utilisateurs sur GF4IX PROLINE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Filtrant au format PDF gratuitement ! Retrouvez votre notice GF4IX - PROLINE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GF4IX de la marque PROLINE.
MODE D'EMPLOI GF4IX PROLINE
Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite
Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.
Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
◆ Ne pas flamber d'aliments sous la hotte de cuisine.
✿ATTENTION: Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.
L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
Les réglementations concernant l'évacuation de l'air doivent être respectées.
Lorsque la hotte de cuisine est placée au-dessus d'un appareil à gaz, la distance minimale à respecter entre la surface support des récipients de cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine, doit être d'au moins 65 cm.
Les détails concernant la méthode et la fréquence du nettoyage sont donnés en pages 8-9 dans la section “Nettoyage et entretien”.
PENSEZ AU TRI ! ENSEMBLE RÉDUISONS L'IMPACT ENVIRONNEMENTAL DES EMBALLAGES
- Lisez attentivement cette notice et conservez-la en lieu sûr pour pouvoir vous y reporter ultérieurement. En cas de vente, de cession ou de déménagement, assurez-vous qu'elle reste avec le produit.
- Le constructeur décline toute responsabilité en cas d'inconvénient, dommage ou incendie provoqué à l'appareil et dû au non-respect des instructions de la présente notice.
- Portez toujours des gants de travail avant d'effectuer toute opération d'installation ou d'entretien.
- Ne raccordez pas l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
- N'effectuez aucune modification électrique ou mécanique sur le produit ou sur le conduit d'évacuation.
- N'essayez pas d'examiner les filtres pendant que la hotte est en fonctionnement.
- La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
- N'utilisez pas la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique.
- N'utilisez jamais la hotte sans que le filtre à graisse ne soit monté correctement.
- N'utilisez jamais la hotte comme plan de travail.
- La présence de flammes libres peut endommager les filtres et donner lieu à des incendies, il faut donc les éviter à tout prix.
- Ne touchez pas les ampoules après avoir utilisé l'appareil, vous risquez de vous brûler.
- Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

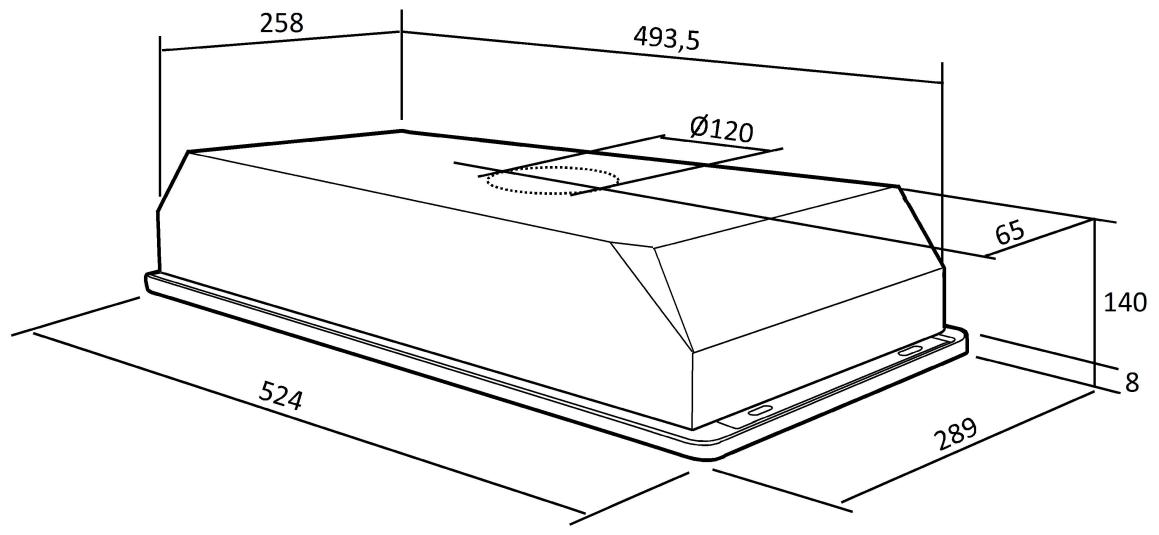

DESCRIPTION


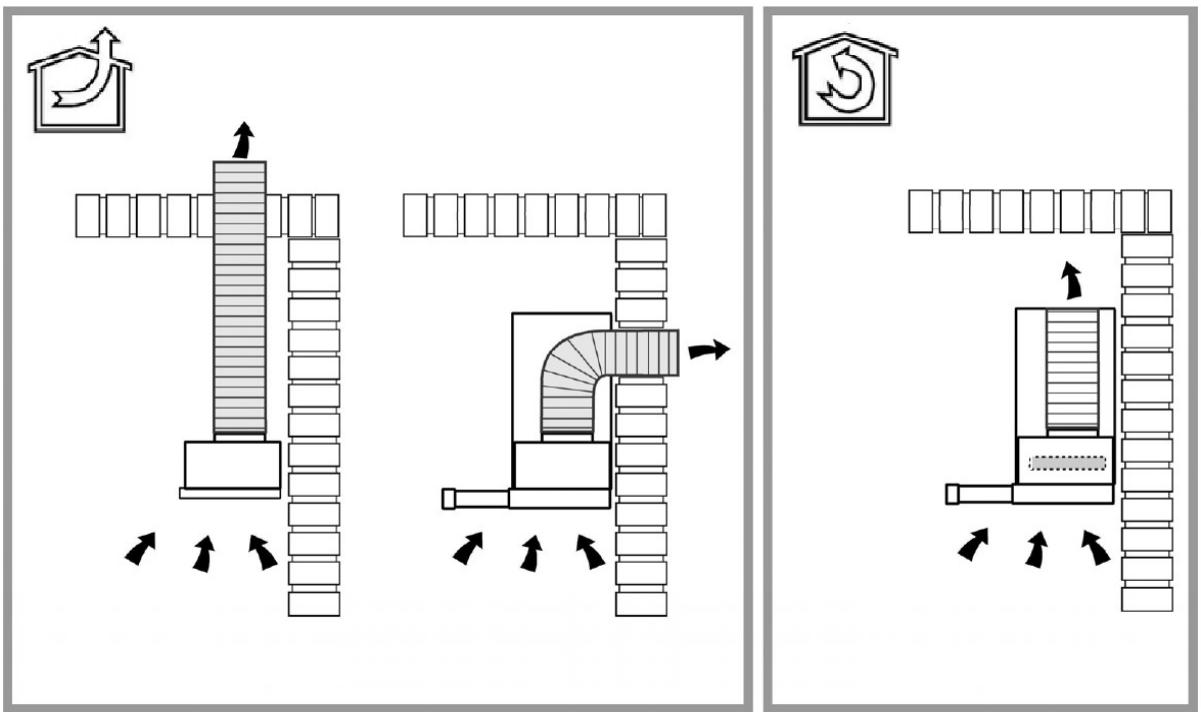

258 493,5 Ø120 65 140 524 289 8La hotte peut être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.
AVANT L'INSTALLATION
Avant d'installer votre appareil, vérifiez qu'il est en parfait état. S'il est endommagé, ne poursuivez pas l'installation et contactez votre service après-vente.
Assurez-vous également que les dimensions de la hotte et de son conduit sont compatibles avec votre cuisinière et hauteur de plafond.
INSTALLATION
Cet appareil doit impérativement être installé par 2 personnes.
Il est nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.
Attention ! Le fait de ne pas suivre les instructions de cette notice peut entraîner des risques électriques.
En cas de doute, consultez un centre après-vente agréé ou un technicien agréé.
Procédure d'installation détaillée :
Cette hotte peut être encastrée sous un meuble ou dans une cheminée décorative. Dans les 2 cas, la procédure d'installation sera identique.

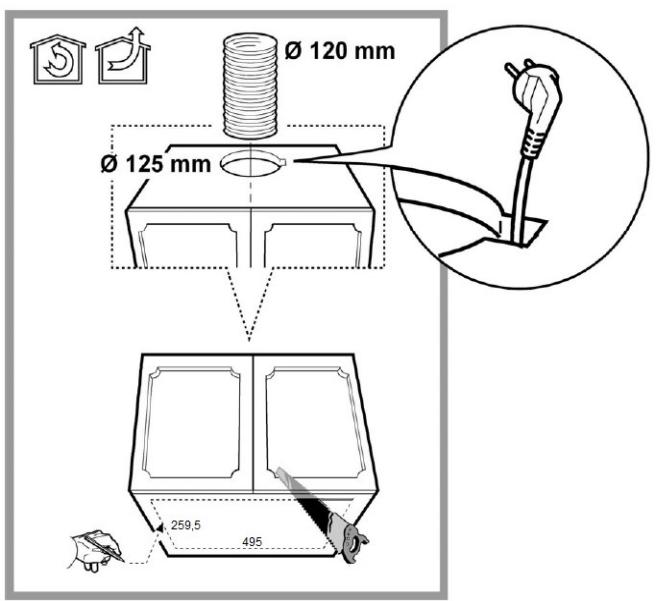

- Prenez les mesures de votre cuisinière afin de centrer la hotte au-dessus de celle-ci, en prenant garde à respecter les distances minimales indiquées.
Remarque : La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 60cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, vous pouvez en tenir compte.
- Découpez la surface inférieure de votre meuble aux dimensions de votre hotte. Sur le dessus du meuble, prévoyez une sortie d'air de 125mm de diamètre pour le passage de la gaine (non fournie).
Si vous le souhaitez, vous pouvez faire passer la prise à côté de la gaine en découpant un espace supplémentaire.


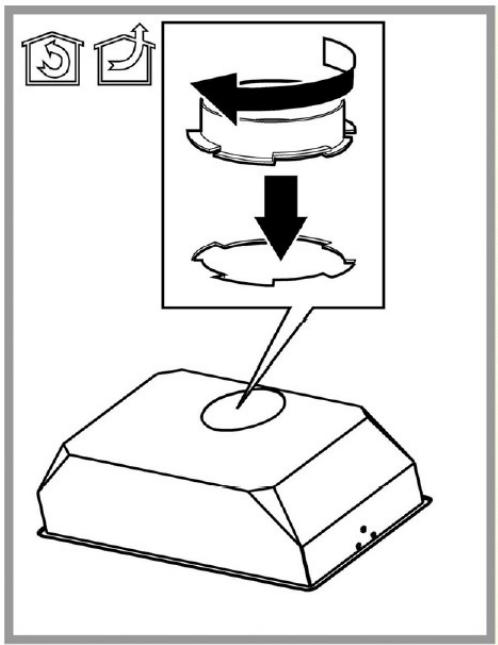

Ø 120 mm Ø 125 mm 259,5 495- Sur la sortie d'air, installez la bride de raccord (fournie) équipée de la valve anti-retour.
- Après avoir fait la découpe nécessaire, installez une gaine (non fournie) de la bonne dimension.

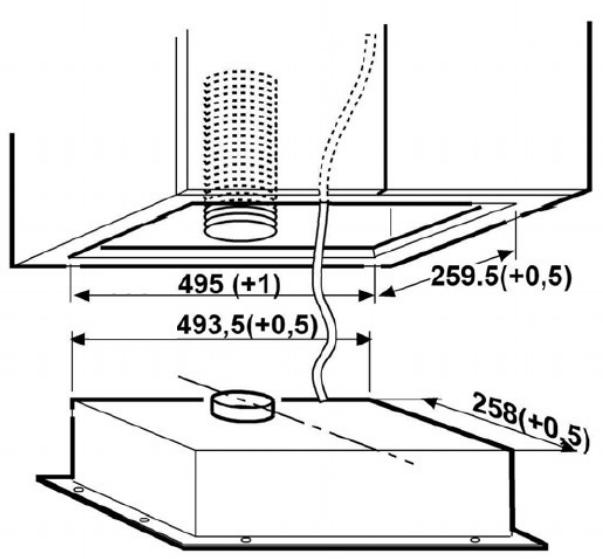

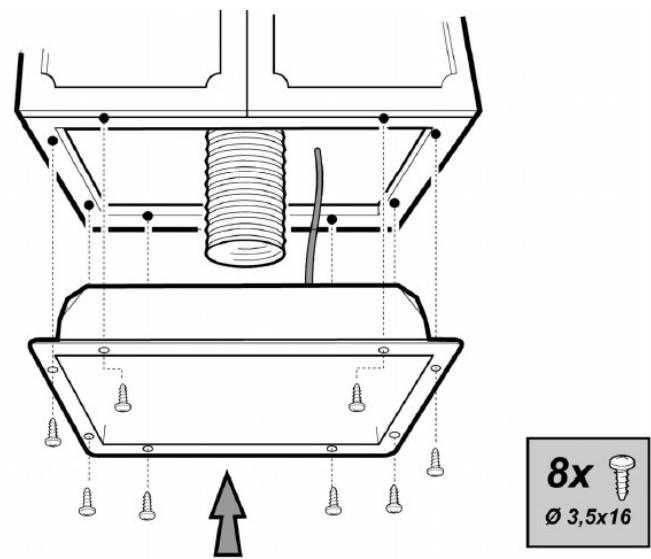

- Encastrez la hotte dans votre découpe, puis fixez-la avec les 8 vis fournies (diamètre 3,5mm, profondeur 16mm).
Pour votre sécurité, demandez à un technicien qualifié d'effectuer l'installation électrique de votre hotte.
La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer
de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.
Attention ! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.
UTILISATION
Évacuation extérieure
Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.
Attention ! La gaine d'évacuation et le collier de fixation ne sont pas fournis et doivent être achetés à part. Sur la partie horizontale, la gaine doit être légèrement inclinée vers le haut (10° environ) de façon à convoyer plus facilement l'air vers l'extérieur.
Attention ! Si la hotte est équipée de filtres à charbon, ces derniers doivent être enlevés.
Reliez la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air de la gaine (collier et bride de raccord). L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.
- Utilisez une gaine de la longueur strictement nécessaire.
- Les coudes de la gaine doivent être en nombre minime (angle maxi du coude: 90°).
- Évitez les variations excessives de section de gaine.
- Utilisez une gaine la plus lisse possible sur sa partie interne.
• Le matériau de la gaine doit être aux normes.
Recyclage
Dans le cas où l'évacuation des fumées et vapeurs vers l'extérieur n'est pas possible, la hotte peut être utilisée en mode recyclage : l'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.
Pour utiliser la hotte dans cette version, vous devez installer 2 filtres à charbon actif (fournis).
Fonctionnement

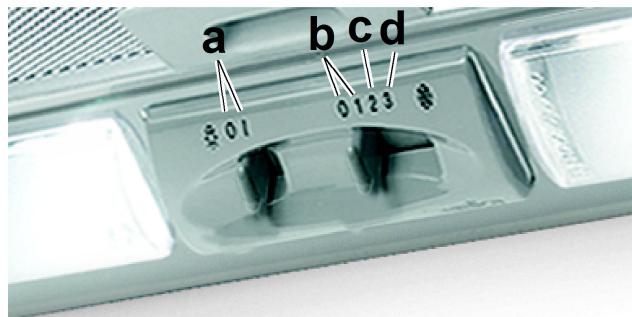

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.
Utilisez la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson.
a. Interrupteur lumières ON/OFF
b. Interrupteur OFF/vitesse 1
c. Sélection vitesse 2
d. Sélection vitesse 3
Voici quelques suggestions d'utilisation pour vous permettre de réduire l'impact environnemental de votre appareil :
Allumez la hotte à la vitesse minimum pendant la cuisson et laissez-la fonctionner pendant quelques minutes après la fin de la cuisson. Augmentez la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utilisez les vitesses accélérées que dans les cas extrêmes.
Remplacez les filtres à charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyez le filtre à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses.
NETTOYAGE ET ENTRETIEN
Attention ! Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.
L'intérieur et l'extérieur de la hotte doivent être nettoyés régulièrement (environ une fois par mois). Pour cela, utilisez un chiffon humidifié avec un détergent liquide neutre. N'utilisez pas de produit contenant des abrasifs. N'UTILISEZ PAS D'ALCOOL!
ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.
Nettoyage de la surface extérieure
- Pour protéger la surface extérieure de la hotte de la corrosion pouvant apparaître sur le long terme, veillez à la nettoyer tous les deux mois avec de l'eau chaude et un détergent non abrasif.
- Le moteur et les autres pièces ne doivent pas entrer en contact avec de l'eau.
- Les filtres à charbon ne doivent pas être exposés à la chaleur.
Nettoyage du filtre à graisse
Le filtre métallique à graisse retient les particules de graisses issues de la cuisson.
Il doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou au lave-vaisselle à faibles températures et cycle rapide.
Si vous passez un filtre à graisse métallique au lave-vaisselle, sachez néanmoins qu'il peut se décolorer. Toutefois, ses caractéristiques de filtrage ne seront en aucun cas modifiées.

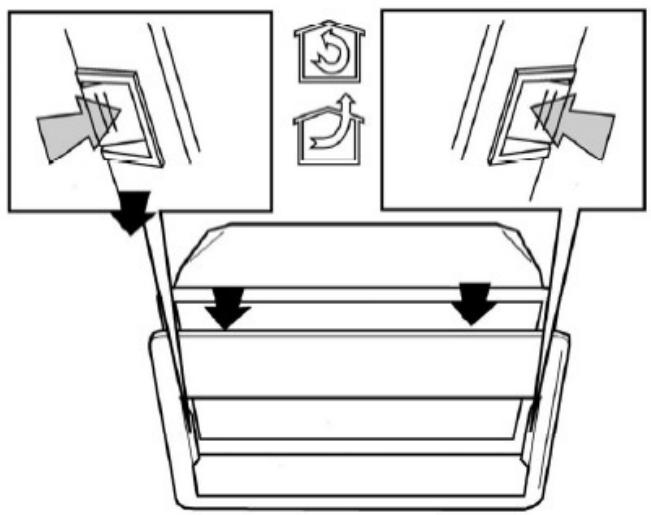

Pour démonter le filtre à graisse, tirez la poignée de décrochement à ressort.
Remplacement des filtres à charbon
La hotte est fournie avec 2 filtres à charbon actif, qui retiennent les odeurs désagréables de cuisson.
La saturation du charbon actif se constate après un emploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtre à graisse. Quoi qu'il en soit, il est nécessaire de changer les filtres après quatre mois d'utilisation au maximum.
Ils ne peuvent pas être nettoyés ou régénérés.

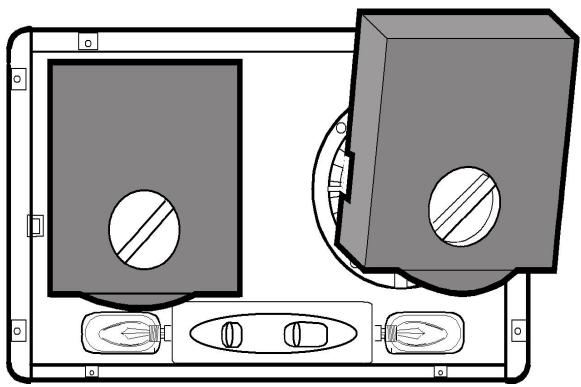

Pour pouvoir accéder aux filtres à charbon, retirez le filtre à graisse puis le cadre en appuyant des 2 côtés.
Positionnez les filtres à charbon sur les sorties moteur, et tournez la molette de chaque filtre à charbon dans le sens des aiguilles d'une montre pour le verrouiller en place.
Remplacement des lampes
Débranchez l'appareil du réseau électrique. Pour accéder aux ampoules, retirez le couvercle.
Attention ! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
Remplacez l'ampoule défectueuse par le même type d'ampoule :
Utiliser uniquement des ampoules LED de 3W-E14 (maximum). Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumérique "1d").
Dans l'éventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites et vissées correctement dans leur logement, avant de contacter le service après-vente.
SPECIFICATIONS
Voici la fiche produit de votre hotte, conformément au règlement Européen No 65/2014.
| Marque | Proline | |
| Référence | GF4IX | |
| Consommation d’énergie annuelle (AEC hotte) | 122.3 kWh/an | |
| Classe d’efficacité énergétique * | E | |
| Efficacité fluidodynamique (FDE hotte) | 5.5 % | |
| Classe d’efficacité fluidodynamique * | F | |
| Efficacité lumineuse (LE hotte) | 28.1 lux/W | |
| Classe d’efficacité lumineuse * | A | |
| Efficacité de filtration des graisses | 76,0 % | |
| Classe d’efficacité de filtration des graisses * | C | |
| Débit d’air | Vitesse minimale | 155 m3/h |
| Vitesse maximale | 336 m3/h | |
| Émissions acoustiques de l’air | Vitesse minimale | 53 dB |
| Vitesse maximale | 68 dB | |
| Consommation d’énergie en mode «arrêt» (Po) | N/A | |
| Consommation d’énergie en mode «veille» (Ps) | N/A | |
* A (le plus efficace) à G (le moins efficace)
MISE AU REBUT
En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.
Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement.
Vous devez jeter ce produit et son emballage selon les lois et les règles locales.
Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.
Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.
Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.
Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local), 7j/7 et 24h/24.
Hotline Vanden Borre
Le service après-vente est joignable au +32 2 334 00 00, du lundi éIU vendredi de Bh à 18h, et le samedi de 9h à 18h.
En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.
