MODE D'EMPLOI AWZ9815 WHIRLPOOL
Avant d'utiliser votre sèche-linge, lisez soigneusement le manuel d'utilisation! AWZ 9815

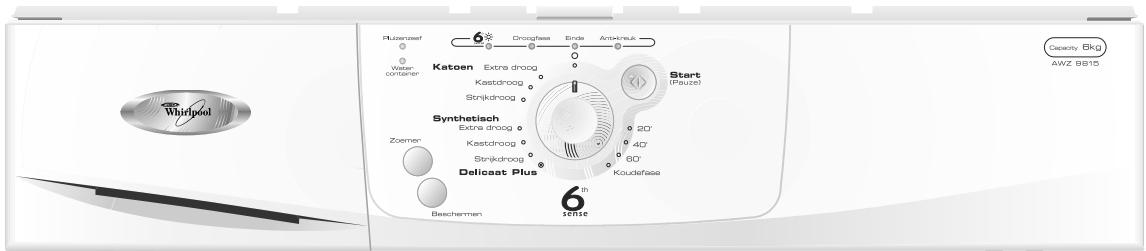

Guide de consultation rapide Sélecteur des programmes Progression Sélectionnez le programme de séchage en tournant le bouton. Bouton Départ/Pause Démarrez le programme de séchage en appuyant sur le bouton. Le voyant clignote pendant la phase de sélection et reste allumé lors du séchage. Voyants Filtre Le voyant s’allume lorsque le filtre et/ou le condenseur a besoin d’être nettoyé. Nettoyez le filtre à la fin de chaque cycle. Réservoir
Protection contre le séchage intensif Fin de cycle Séchage Antifroissage Options Signal sonore Signale la fin du cycle de séchage. Délicat Réduit l’intensité du séchage (recommandé pour le linge délicat). Le voyant s’allume lorsque le réservoir a besoin d’être vidé. Le programme de séchage s’interrompt automatiquement. Videz le réservoir et redémarrez le programme de séchage. Videz le réservoir à chaque fin de cycle. Protection contre le séchage intensif Ce voyant s’allume lorsqu’un programme associé à un contrôle de l’humidité est sélectionné et actif. Cette fonction n’est pas active avec les programmes à durée fixe (20’ 40’ 60’) et pour le programme “ (“Spécial fraîcheur”). Whirlpool is a registered trademark of Whirlpool USA
(Sujet à d'éventuelles modifications techniques)
Fonctionnement du sèche-linge Pour plus d’informations (y-compris les informations relatives au dépannage et à l’entretien) consultez le manuel d’utilisation. Triez le linge en fonction des symbôles d’entretien : Pas de séchage en tambour Séchage en tambour possible à température modérée Séchage en tambour possible sans limitation de température Sélection du linge Ouvrez la porte Triez en fonction de : l’épaisseur du linge : ne pas surcharger le tambour ; sélectionnez le linge en fonction de son épaisseur (ex. séparez serviettes de toilette de la lingerie). des matières : coton (lin); textiles synthétiques (entretien facile). Degrés de séchage désirés : prêt à ranger, prêt à repasser etc. Pas de séchage en tambour: lainages, soie, bas en nylon, lingerie fine brodée, tissus avec décorations métalliques, linges volumineux (sacs de couchage), etc. Fermez toutes les fermetures et les boutons et vérifiez que les poches sont vides. Vérifiez l’absence de briquet dans les poches. Retournez le linge. Tirez la poignée. Si le verrou de sécurité enfants est activé, désactivez-le (pour de plus amples informations, reportez-vous au chapitre “Fermeture du tambour/verrou de sécurité enfants” dans la notice d’emploi). Chargez le linge dans le tambour et fermez la porte Chargez le linge dans le tambour sans le tasser, pour un séchage uniforme. Fermez la porte du tambour. Mettez sous tension l’appareil et sélectionnez le programme approprié Sélectionnez un programme de séchage au moyen sélecteur des programmes (pour plus d’informations, consultez le tableau de sélection des programmes). Sélectionnez les options voulues (si disponibles) Pour choisir une option, appuyez sur la touche correspondante. Un voyant lumineux s’allume pour confirmer votre sélection. Un signal sonore vous avertit en cas de sélection incorrecte (options incompatibles). Appuyez à nouveau sur la touche pour annuler l’option. Démarrage du sèche linge Démarrez le programme de séchage en appuyant sur la touche “Start/Pauze”. Le voyant correspondant au cycle de séchage choisi s’allume. Changement de programme : en cas de modification du programme en cours de cycle, le sèche-linge s’arrête. Le voyant de séchage clignote. Pour valider un nouveau programme, appuyez sur la touche “Start/Pauze”. Interruption d’un programme : pour interrompre le cycle de séchage, sélectionnez le programme “Koudefase” et appuyez sur la touche “Start/Pauze”. Attendez au moins 5 minutes avant d’ouvrir la porte afin de laisser refroidir le sèche-linge. Par mesure de sécurité, le programme s’arrête automatiquement en cas d’ouverture de la porte. Pour redémarrer le sèche-linge après avoir ouvert la porte, fermez la porte et appuyez à nouveau sur la touche “Start/Pauze”. Programme terminé déchargement du sèche linge Éteindre l’appareil : le cycle de séchage est terminé et le linge peut être retiré. Pour autant, la phase antifroissage est active durant un temps dépendant du programme. : si vous ne sortez pas le linge à la fin du programme de séchage, un cycle antifroissage démarrera automatiquement et fonctionnera pendant 60 minutes maximum. Le tambour tournera à intervalles réguliers pour empêcher que le linge ne se froisse. Positionnez de sélection des programmes sur “O”. Nettoyage du filtre : ouvrez la porte de l’appareil, tirez le filtre vers le haut et ouvrez-le. Nettoyez le filtre avec une brosse douce ou en le frottant du bout des doigts. Refermez le filtre et remettez le fermement en place. Vidange du réservoir : retirez le réservoir en tirant sur la poignée et videz-le. Remettez le réservoir vide en place en le poussant fermement. Au besoin, activez le verrou de sécurité enfants (pour de plus amples informations, reportez-vous au chapitre “Fermeture du tambour/verrou de sécurité enfants” dans la notice d’emploi). Remarque : utilisez uniquement des additifs/ éléments en plastiques pouvant être séchés en machine. En cas d’utilisation de détachant, rincez abondament à l’eau avant de procéder au séchage. Ne séchez jamais de linge contenant du caoutchouc ou avec des tâches d’huile végétale.
Programmes Types de textiles Coton Synthétique Linge très délicat Signal sonore Délicat 3,0 6,0
3,0 6,0 Linge très humide Linge humide
100’ 85’ Le linge sera aéré et rafraîchi pendant 30 minutes sans chauffage.
Permet de sécher les petites quantités de linge. Convient à tous les types de textiles.
Programmes et degrés de séchage Durée/cycle Fraîcheur Temps de séchage approximatif (en minutes) Options Prêt à ranger Textiles épais, doublés : serviettes éponges, torchons et serviettes de toilette, draps, sousvêtements et peignoirs en éponge. Normal * Linge ne nécessitant pas de repassage : serviettes de toilette, draps, sous vêtements, vêtements bébé, T-shirts, chaussettes en coton. Prêt à repasser * Linge à repasser : draps et nappes, serviettes de toilette, T-shirts, polos, tenues de travail. Prêt à ranger Linge épais, doublé : draps et nappes, survêtements, anoraks, couvertures. Normal * Linge ne nécessitant pas de repassage : chemises, chemisiers, T-shirts, vêtements de sport. Prêt à repasser * Linge à repasser : pantalons, robes, jupes, chemises, chemisiers. Normal Séchage à basse température recommandé pour le linge délicat et les textiles portant l’étiquette , tels que : pantalons, robes, chemises, chemisiers. Textiles Coton ou linge lavé à haute température /couleurs Capacité
6 kg maxi Linge en fibres synthétiques, mixtes ou en coton d’entretien facile (repassage superflu) 2,5 kg maxi Fibres synthétiques (polyamide, nylon, polyacryle, etc. 2,5 kg maxi
- Programme d'essai conformément aux dispositions EN 61121.
Comment procéder ... Nettoyez le filtre à la fin de chaque cycle.
...entretien et nettoyage Videz réservoir à la fin de de votre sèche-linge : chaque cycle de séchage.
Ouvrez la porte. Tirez le filtre vers le haut. Ouvrez le filtre. Nettoyez le filtre avec une brosse douce ou en le frottant du bout des doigts. Fermez le filtre. Remettez le filtre en place. Tirez sur la poignée pour sortir le réservoir d’eau. Videz le réservoir d’eau. Après l’avoir vidé, remettez le réservoir d’eau en place en le poussant à fond. Retirez les fibres dans et autour du trou d’évaucation d’eau au moins une fois par mois. Nettoyez le condenseur au moins une fois par mois (pour plus d’informations, voir le Chapitre “Condenseur” dans le Mode d’emploi). Le séchage est trop long. Le linge n’est pas sec ...pour vérifier soi-même son sèche-linge : (Si votre appareil est défectueux, vérifiez chacun des points suivants avant de contacter le service aprèsvente – et consultez le chapitre correspondant dans le manuel d’utilisation) Le sèche-linge ne fonctionne plus (après une coupure de courant, appuyez toujours sur la touche Départ/Pause). Voyant du filtre ou du réservoir allumé. Il y a des gouttes d’eau sous le sèche-linge.
- Avez-vous sélectionné le programme de séchage approprié ?
- Le linge n’était-il pas trop humide .Une vitesse d’essorage inférieure à 800 tours/ minute peut provoquer une anomalie de fonctionnement durant le cycle de séchage.
- Le filtre est-il sale (voyant du filtre allumé) ?
- Le condenseur est-il sale ? (Pour de plus amples informations, reportez-vous à la notice d’emploi)
- La température ambiante est-elle trop élevée ?
- Les voyants “Einde” et “Anti-kreuk” sontils allumés ? Le cycle de séchage est terminé ; vous pouvez retirer le linge du tambour.
- La fiche du cordon d’alimentation estelle bien branchée ?
- Y a-t-il une coupure de courant ?
- Le fusible est-il en bon état ?
- La porte est-elle bien fermée ?
- Avez-vous sélectionné un programme de séchage ?
- Avez-vous appuyé sur la touche “Start/Pauze” ?
- Le filtre est-il propre ?
- Le réservoir d’eau est-il vide ?
- Le réservoir d’eau est-il bien en place ?
- Le condenseur est-il propre ?
- Le condenseur est-il bien en place ?
- Y a-t-il des peluches sur le joint du condenseur ?
- Y a-t-il des peluches sur le joint de la porte ?
- Le réservoir d’eau est-il bien en place ?
Si l’anomalie n’a toujours pas disparu après avoir procédé aux vérifications suivantes ou si elle réapparait, mettez le sèche-linge hors tension. Contactez votre service après-vente (pour de plus amples informations, reportez-vous au livret de garantie). Avant de contacter votre service-après vente, rassemblez les informations suivantes:
- la nature de la panne.
- le type et le modèle du sèche-linge
- le code d’identification de l’appareil (numéro figurant après le mot Service sur la plaque signalétique adhésive) à droite de l’ouverture de la porte.
1. Retrait de l'emballage et vérification
- Après déballage, vérifiez que le sèche-linge est en bon état. En cas de doute, ne l'utilisez pas. Mais prenez contact avec le Service Après-Vente ou votre Revendeur.
- Gardez les matériaux d'emballage (sacs en plastique, pièces en polystyrène, etc.) hors de portée des enfants, car ils sont potentiellement dangereux.
- Retirez le film de protection du bandeau de commandes.
2. Raccordements électriques
- L'installation électrique doit être réalisée par un technicien qualifié conformément aux caractéristiques de l'appareil et aux normes de sécurité en vigueur.
- L'installation électrique doit être conforme aux normes stipulées par la Société locale de distribution d'électricité.
- Les caractéristiques électriques (tension, puissance et fusible) sont indiquées sur la plaque signalétique située à l'arrière du sèche-linge.
- Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect de ces instructions.
- Le sèche-linge doit être mis à la terre, conformément à la loi.
- N'utilisez ni rallonge ni adaptateur multiple.
- Veillez à débrancher le sèche-linge avant toute intervention sur l'appareil.
- Ne faites pas fonctionner le sèche-linge s'il a été endommagé pendant le transport. Contactez l'un de nos techniciens du Service Après-Vente.
- Le câble d'alimentation ne doit être remplacé que par un technicien du Service Après-Vente.
- L'accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur omnipolaire doivent être possibles à tout moment après l'installation.
- N'installez pas votre sèche-linge à un endroit exposé à des conditions climatiques extrêmes, telles que: ventilation insuffisante, températures trop basses (risque de gel) ou supérieures à 35°C.
- Avant de lancer le premier cycle, vérifiez que le bac de récupération de l'eau et le condenseur sont bien en place.
- Seulement valable pour le bac de récupération de l'eau placé en haut : si possible, utilisez le tuyau pour évacuer directement l'eau dans l'installation sanitaire de la maison. Ceci vous évitera de vider le bac de récupération de l'eau à la fin de chaque cycle de séchage puisque l'eau de condensation sera directement évacuée. Voir également le chapitre “Système de drainage”.
- Veillez à ne pas installer le sèche-linge sur un tapis de sol épais.
- Veillez à ne pas coincer le câble électrique entre le sèche-linge et le mur. Stabilité : Lors de l'installation, effectuez toujours la mise à niveau du sèche-linge en réglant les quatre pieds et en contrôlant à l'aide d'un niveau à bulle. Comment encastrer le sèche-linge Retirez le plan de travail et remplacez-le par le kit d'encastrement UBS 10 (conforme aux normes électriques CE), disponible auprès de votre Revendeur. Kit de superposition Votre sèche-linge peut être superposé à votre lave-linge à chargement frontal. Le type du kit de superposition est indiqué dans le mode d'emploi de votre sèche-linge. En cas de doute contactez votre revendeur ou le Service Après-vente. Encombrement minimum: Largeur : 600 mm Hauteur : 850 mm Profondeur : 600 mm
Les matériaux d'emballage sont recyclables à 100 % et portent le symbole de recyclage
2. Conseils pour économiser l'énergie
- Séchez toujours une pleine charge : en fonction du type de textiles et du programme/temps de séchage.
- Utilisez toujours la vitesse d'essorage maximale autorisée de votre lave-linge, car un essorage mécanique consomme moins d'énergie. Vous gagnerez du temps et vous économiserez de l'énergie lors de l'utilisation du sèche-linge.
- Ne séchez pas le linge plus qu'il n'est nécessaire.
- Nettoyez le filtre après chaque cycle de séchage.
- Installez votre sèche-linge dans une pièce à température modérée, entre 15°C et 20°C. Si la température ambiante est supérieure, aérez la pièce.
- Sélectionnez toujours un programme/temps de séchage qui convient à la charge afin d'obtenir les résultats de séchage requis.
- Sélectionnez l'option Délicat seulement pour les petites charges.
- Séchez le coton en mettant ensemble, par exemple les éléments prêts à repasser et prêts à ranger. Commencez par le programme/temps de séchage prêt à repasser puis, en fin de cycle, retirez le linge à repasser et séchez le reste de la charge avec le programme prêt à ranger.
3. Mise au rebut de l'emballage et de l'ancien
sèche-linge : Ce sèche-linge est fabriqué à partir de matériaux réutilisables. Si vous décidez de vous séparer de votre appareil, vous devez le faire en conformité avec la législation en vigueur pour la mise au rebut des déchets.
- Avant la mise au rebut, coupez le câble d'alimentation afin de rendre le sèche-linge inutilisable.
4. Sécurité enfants :
Il faut interdire aux enfants de jouer avec le sèchelinge.
5. Recommandations générales :
- Après l'utilisation, ramenez toujours le bouton de sélection du programme/temps de séchage en position “0” pour éviter la mise en marche accidentelle du sèche-linge.
- Avant le nettoyage ou toute intervention sur le sèche-linge, mettez-le hors tension et débranchez-le.
- Pour nettoyer l'extérieur du sèche-linge, utilisez un détergent neutre et un chiffon humide.
- N'utilisez jamais de produits abrasifs.
- Avec un chiffon humide, enlevez les peluches déposées sur le joint et à l'intérieur de la porte.
- Si le filtre est encrassé, nettoyez-le avec de l'eau et une brosse douce.
- Les peluches peuvent traverser le filtre. Il est donc nécessaire de nettoyer, de temps en temps, la zone entourant le filtre (y compris en dessous du filtre) avec une brosse, un chiffon humide ou un aspirateur.
- Si nécessaire, le câble d'alimentation doit être remplacé par un câble d'alimentation d'origine, disponible auprès de notre Service Après-Vente. Le câble d'alimentation ne peut être remplacé que par un technicien qualifié. Déclaration de conformité CE
- Ce sèche-linge a été conçu, fabriqué et distribué en conformité avec les exigences de sécurité des directives CE :
- Directive 73/23/CEE relative à la basse tension
- Directive 89/336/CEE relative à la compatibilité électromagnétique
- Directive 93/68/CEE relative aux marques CE.
- Utilisez le sèche-linge uniquement à des fins domestiques.

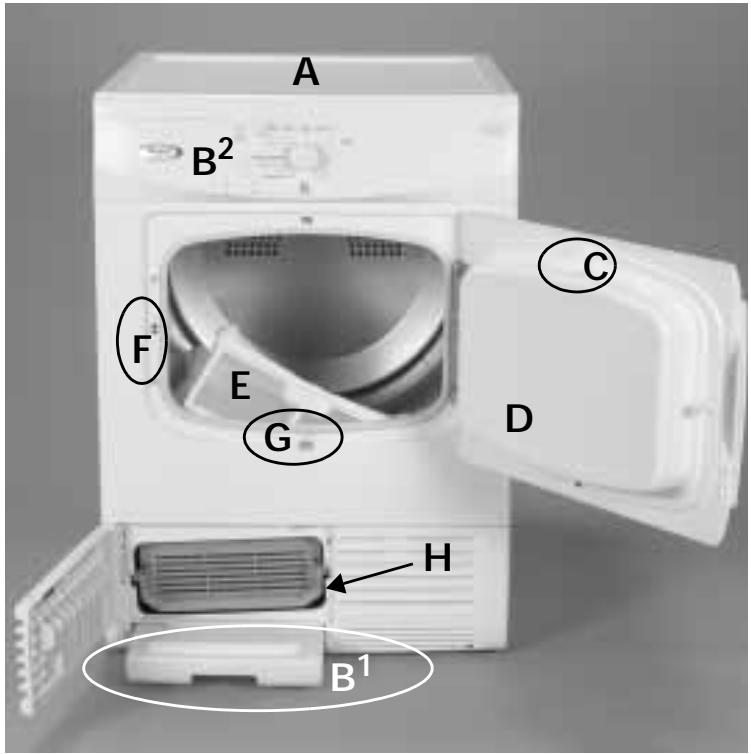

DESCRIPTION DU SÈCHE-LINGE
A. Plan de travail. B1.Bac de récupération de l'eau, en bas, ou B2.Bac de récupération de l'eau, en haut. C. Doigt de sécurité de porte. D. Porte : Pour ouvrir la porte : tirez sur la poignée. Pour fermer la porte : poussez-la délicatement jusqu'à la fermeture. E. Filtre. F. Verrou de sécurité enfants. G. Bouton d'ouverture du volet du condenseur. H. Condenseur.
Rappel - Entretien et nettoyage Nettoyez le filtre à la fin de chaque cycle de séchage. Ouvrez la porte Tirez le filtre vers le haut Ouvrez le filtre Nettoyez le filtre avec une brosse douce ou du bout des doigts Fermez le filtre Remettez le filtre en place. Condenseur Nettoyez le condenseur au moins tous les trois mois (Voir chapitre “CONDENSEUR”). Avec un chiffon humide, enlevez les peluches déposées sur le joint et à l'intérieur de la porte.

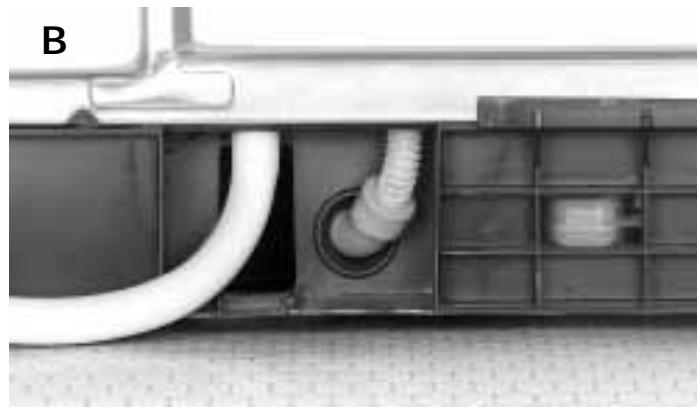

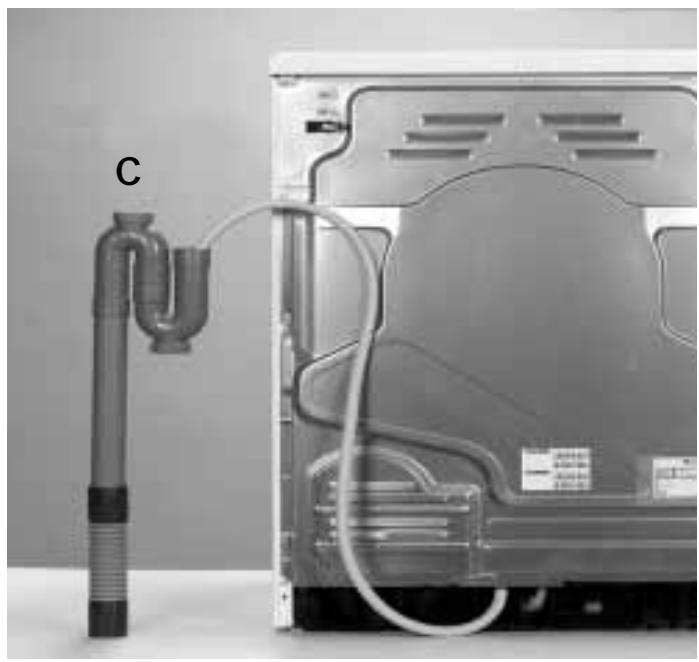

Valable uniquement pour le bac de récupération de l'eau en haut
Pour éviter de vider le bac de récupération de l'eau à la fin de chaque cycle de séchage, il est possible d'évacuer l'eau de condensation. Remarque : Normalement, le tuyau de drainage n'est pas fourni; procurez-vous le kit d'accessoires AMH 883 auprès de votre revendeur ou de notre Service Après-vente. Le raccordement pour la vidange directe se trouve à l'arrière du sèche-linge. A. Placez une serpillière au-dessous pour recueillir les fuites d'eau éventuelles. B. Retirez le tuyau situé en bas à l'arrière du sèche-linge et placez-le dans l'orifice voisin. C. Fixez le tuyau (longueur : 1,5 m) à la canalisation de sortie. La différence de hauteur entre les deux raccordements de vidange ne doit pas dépasser 1 m. Remarque : Pour éviter de syphonner, l'extrémité du tuyau ne doit pas être immergée dans l'eau de vidange. Évitez de plier et de tordre le tuyau flexible.
SECURITÉ ENFANTS Réversibilité de la porte
A. Débranchez le sèche-linge. B. Ouvrez la porte. C. Retirez le doigt de sécurité situé sur la partie supérieure de la porte en le tournant de 90 degrés à l'aide d'une clé à molette. D. Dévissez les 2 vis de la charnière et enlevez la porte. E. Comment démonter le verrou: Dévissez les 2 vis au-dessus et en dessous du système de verrouillage de la porte. Poussez vers le haut le verrou de la porte sur 1,5 cm environ, et ôtez-le. F. Retournez la porte : Fixez la porte du côté désiré avec les 2 vis. G. Insérez le verrou de la porte de l'autre côté de la charnière et enfoncez-le d'environ 1,5 cm. H. Fixez les 2 vis situées au-dessus et au-dessous du verrou.
I. Veillez à ne pas inverser le sens du verrou. Le verrou de sécurité
enfants doit se trouver au-dessus du mécanisme de verrouillage. J. Remettez le doigt de sécurité en place à l'intérieur de la porte (en haut).
Verrou de sécurité enfants Utilisation du verrou de sécurité enfants
2. Tournez la vis en plastique (J) de 90° dans le sens des aiguilles d'une
montre à l'aide d'une pièce de monnaie ou d'un tournevis. Fente verticale : la porte ne peut pas être verrouillée. Fente horizontale : le verrouillage de la porte est possible.

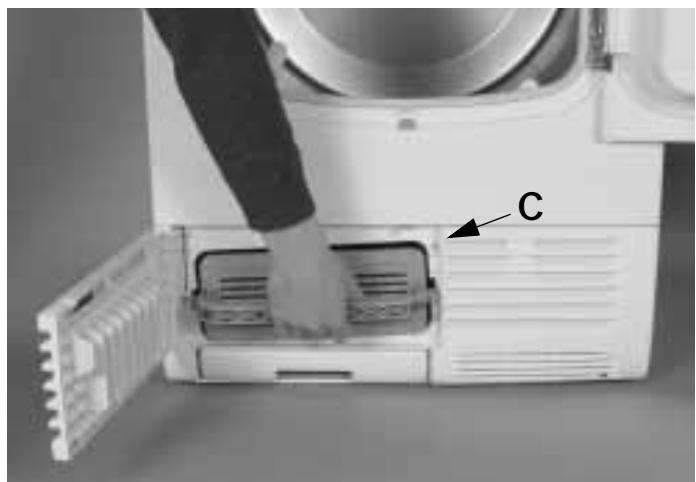

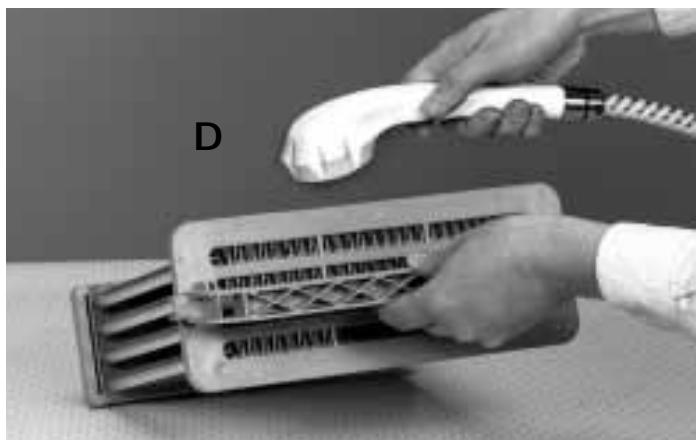

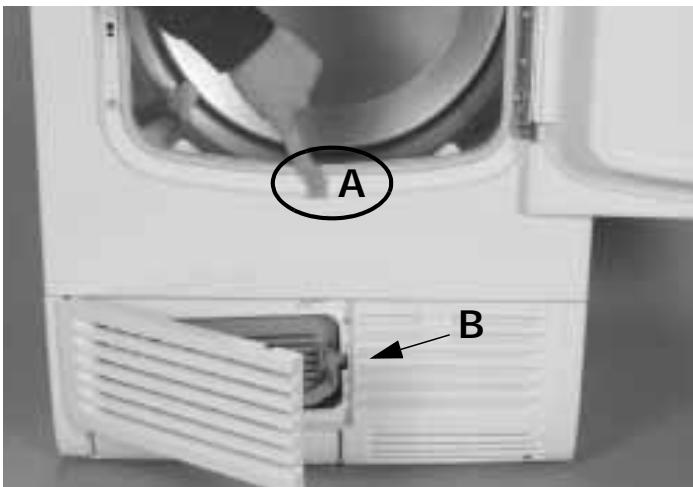

CONDENSEUR Avant le nettoyage ou toute intervention sur le sèche-linge, mettez-le hors tension. Nettoyez le condenseur au moins tous les trois mois en procédant comme suit :
A. Ouvrez la porte et appuyez sur le bouton d'ouverture du volet du condenseur situé en bas du cadre de la porte. B. Le volet du condenseur s'ouvre. C. Soulevez la poignée du condenseur pour la mettre à l'horizontale et sortez le condenseur de son logement. D. Nettoyez le condenseur à l'eau courante en le retournant pour atteindre tous les recoins. E. Essuyez la poussière et les peluches déposées sur les joints et le condenseur. F. Retirez les peluches amassées dans le logement du condenseur. Veillez à ce que l'orifice d'évacuation (partie avant gauche du logement) ne soit pas bouché par des peluches. G. Remontez le condenseur dans son logement (TOP ou HAUT en haut) et appuyez sur la poignée. H. Fermez le volet.
Les plaques en aluminium du condenseur peuvent se décolorer avec le temps.
DIAGNOSTIC RAPIDE / SERVICE APRÈS-VENTE
Guide de dépannage Service Après-Vente En cas de panne et avant de contacter le Service après-vente, faites les vérifications suivantes pour déterminer l'origine du problème et y remédier, si c'est possible : Après avoir effectué les contrôles indiqués, si l'anomalie persiste ou réapparaît, arrêtez votre sèche-linge et appelez le Service après-vente (voir la garantie). Le séchage est trop long / Le linge n'est pas sec :
- Avez-vous sélectionné le bon programme de séchage ?
- Le linge n'était-il pas trop humide (vitesse d'essorage du lave-linge inférieure à 800 tr/min ? Si la vitesse d'essorage est inférieure à 800 tr/min, le bac de récupération de l'eau pourrait être rempli à ras bord et provoquer ainsi une interruption du cycle de séchage. Dans ce cas, vidanger le bac de récupération d'eau avant de redémarrer le programme) ?
- Le filtre est-il sale (voyant du filtre allumé) ?
- Le condenseur est-il sale ? (reportez-vous à la notice d'emploi)
- La température ambiante est-elle trop élevée ?
- Est-ce que les voyants FIN et Anti-froissage sont allumés? Le cycle de séchage est terminé et le linge peut être sorti. Veuillez indiquer :
- La nature de la panne.
- Le type et le modèle du sèche-linge.
- Le code d'identification de l'appareil (numéro figurant après le mot Service sur la plaque signalétique adhésive) à droite de l'ouverture de la porte.
- Votre adresse complète et votre numéro de téléphone. Le sèche-linge ne démarre/fonctionne pas : (après une panne de courant et/ou une coupure de l'alimentation du sèche-linge, appuyez toujours sur la touche Départ/Pause).
- La fiche du cordon d'alimentation est-elle bien branchée ?
- Y a-t-il une coupure de courant ?
- Le fusible est il en bon état ?
- La porte est-elle bien fermée ?
- Le programme est-il sélectionné ?
- Un départ différé est-il sélectionné ?
- Avez-vous appuyé sur la touche Départ / Pause ? Le voyant du filtre ou du bac de récupération d'eau est allumé :
- Le filtre est-il propre ?
- Le réservoir d'eau est-il vide ?
- Le réservoir d'eau est-il bien en place ?
- Le condenseur est-il propre ? Il y a des gouttes d'eau sous le sèche-linge :
- Le condenseur est-il bien en place ?
- Y a-t-il des peluches sur le joint du condenseur ?
- Y a-t-il des peluches sur le joint de la porte ?
- Le réservoir d'eau est-il bien en place ?
