PACK SIB CUB2 WHITE FOCAL

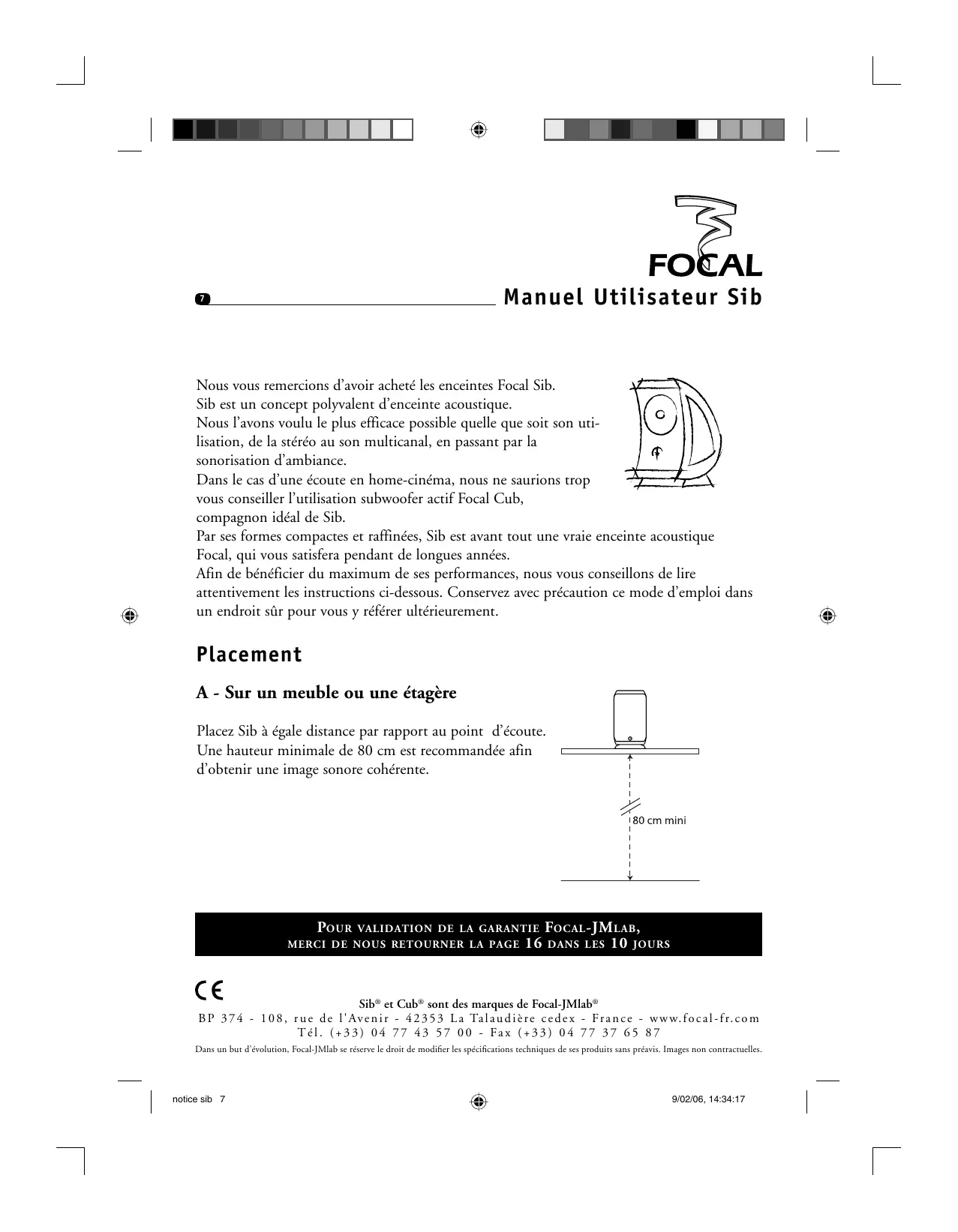

Nous l’avons voulu le plus efficace possible quelle que soit son utilisation, de la stéréo au son multicanal, en passant par la sonorisation d’ambiance. Dans le cas d’une écoute en home-cinéma, nous ne saurions trop vous conseiller l’utilisation subwoofer actif Focal Cub, compagnon idéal de Sib. Par ses formes compactes et raffinées, Sib est avant tout une vraie enceinte acoustique Focal, qui vous satisfera pendant de longues années. Afin de bénéficier du maximum de ses performances, nous vous conseillons de lire attentivement les instructions ci-dessous. Conservez avec précaution ce mode d’emploi dans un endroit sûr pour vous y référer ultérieurement.

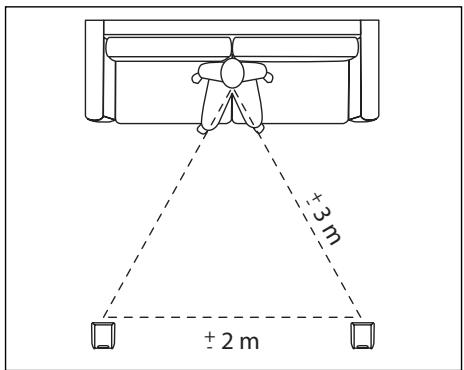

A - Sur un meuble ou une étagère Placez Sib à égale distance par rapport au point d’écoute. Une hauteur minimale de 80 cm est recommandée afin d’obtenir une image sonore cohérente.

POUR VALIDATION DE LA GARANTIE FOCAL -JM LAB ,

MERCI DE NOUS RETOURNER LA PAGE 16 DANS LES 10 JOURS Sib® et Cub® sont des marques de Focal-JMlab®

B P 3 7 4 - 1 0 8 , r u e d e l ' Av e n i r - 4 2 3 5 3 L a Ta l a u d i è r e c e d e x - Fr a n c e - w w w. f o c a l - f r. c o m T é l . ( + 3 3 ) 0 4 7 7 4 3 5 7 0 0 - Fa x ( + 3 3 ) 0 4 7 7 3 7 6 5 8 7 Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles.

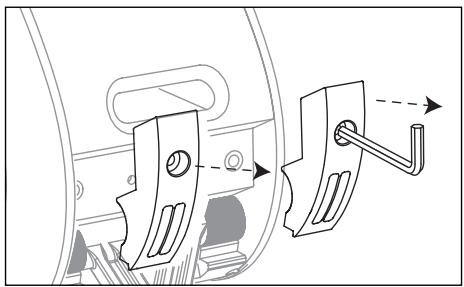

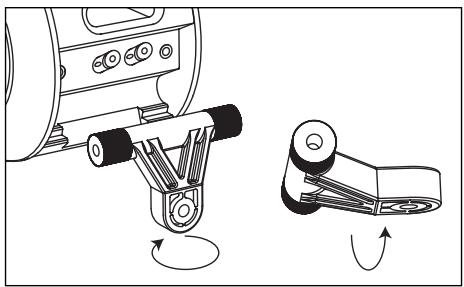

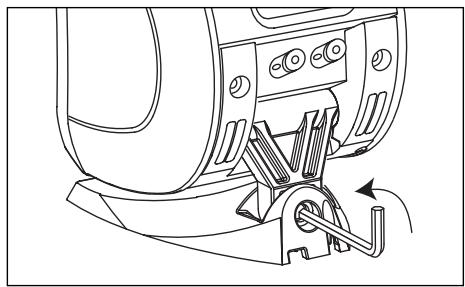

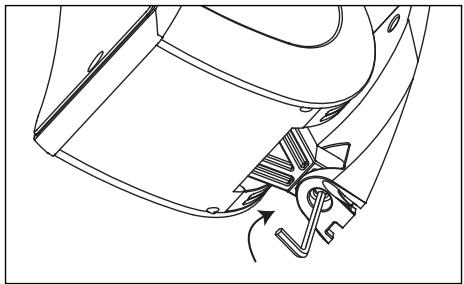

2. Utilisez la clef hexagonale fournie sous la base de Sib pour dévisser le socle et le séparer de l’enceinte.

3. Câblage de Sib : voir chapitre “câblage” page 10.

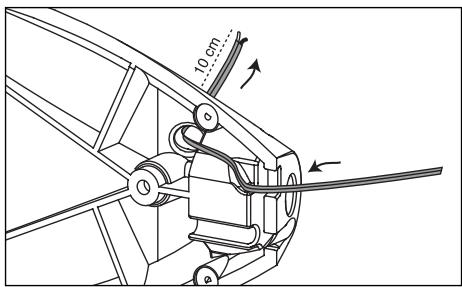

Passez le câble d’enceinte comme indiqué sur le schéma. Laisser 10 cm pour le câblage de Sib.

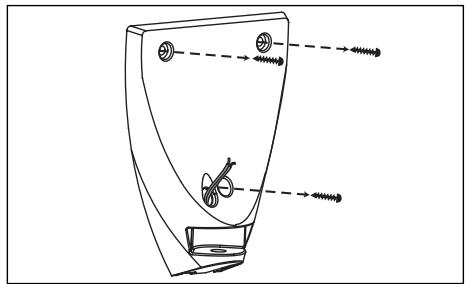

4. Placez le socle contre le mur et repérez les zones de perçage pour les trois vis de fixation fournies. Utilisez une mèche de Ø 6 mm pour le perçage.

Utilisez les trois chevilles fournies. Fixez le socle avec les trois vis.

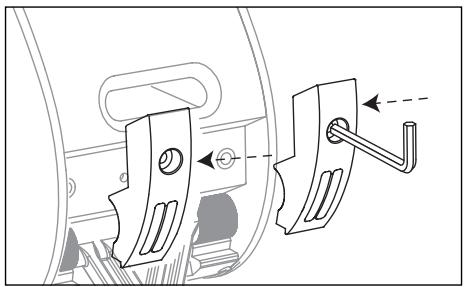

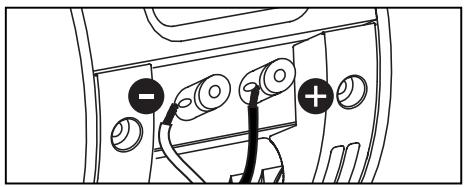

8. Connectez Sib à son câble (attention à bien respecter les polarités) et refixez-le au socle avec la clef hexagonale.

“NARROW” dans le menu de votre amplificateur audio vidéo. Pour la reproduction des basses fréquences, nous vous conseillons le caisson de grave Cub, spécialement conçu pour accompagner Sib. Pour plus d’informations, référez-vous à son manuel d’utilisation.

La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l environnement.

Son En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques ? Dîtes en quelques mots pourquoi vous avez choisi Focal... Vos annotations éventuelles :

Nous garantissons la confidentialité de ces informations.

Compatibilité électromagnétique EN 55103 / Sécurité électrique EN 60065

Installation guide page: 11

Guide d’installation page : 17 électrique, ne pas enlever le capot (ou l’arrière) de cet appareil. Aucune pièce n’est remplaçable par l’utilisateur. Pour entretien ou réparation, veuillez contacter une personne qualifiée.

Le point d’exclamation contenu dans un triangle

équilatéral, a pour objet de prévenir l’utilisateur de la présence d’instructions importantes mentionnées dans le mode d’emploi et relatives à la mise en oeuvre et à l’entretien de l’appareil.

1. Lire ces instructions.

2. Conserver ces instructions. 3. Prendre en considération les mises en garde. 4. Suivre toutes les instructions. 5. Ne pas utiliser cet appareil en présence d’eau. 6. Nettoyer uniquement avec un chiffon sec. 7. N’obstruer aucun orifice de ventilation. Installer l’appareil en suivant les instructions du fabricant. 8. Ne pas installer l’appareil à proximité d’une source de chaleur tel un radiateur, une cuisinière, une bouche de chauffage ou tout autre appareil (y compris les amplificateurs) dissipant de la chaleur. 9. Respecter les instructions de sécurité concernant le cordon d’alimentation secteur. Le cordon d’alimentation présente deux lames dont l’une est plus large que l’autre. Un cordon avec mise à la terre contient deux lames ainsi qu’une troisième pour la connection à la terre. La lame la plus large ou la troisième lame ont pour objet d’assurer votre sécurité. Si le cordon d’alimentation ne s’adapte pas à votre prise d’alimentation secteur, consultez un électricien et remplacez la prise secteur désuette. 10. Assurez-vous que le câble d’alimentation ne puisse être piétiné, écrasé ou pincé. Une attention toute particulière doit être accordée à la fiche d’alimentation et à la liaison du cordon avec l’appareil. 11. N’utiliser que les accessoires recommandés par le fabricant. 12. N’utiliser que les appareils de manutention, pieds, trépieds, supports ou tables recommandés par le fabricant ou ceux vendus avec l’appareil. Lorsqu’un chariot est utilisé,redoublez de prudence lors du déplacement de l’ensemble chariot/appareil afin d’éviter toutes blessures par basculement. 13. Débranchez l’appareil en cas d’orage ou pendant de longues périodes pendant lequel l’appareil n’est pas utilisé.

14. Toute tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné

à l’appareil tels que la détérioration du câble ou de la fiche d’alimentation, le déversement de liquide ou l’insertion d’objets à l’intérieur de l’appareil, l’exposition à la pluie ou à l’humidité, le mauvais fonctionnement ou le renversement de l’appareil. 15. Ne pas utiliser d’accessoires non recommandés par le fabricant de l’appareil afin d’éviter tout risque. 16. Ce produit doit être raccordé uniquement au type d’alimentation secteur indiqué sur l’étiquette figurant sur l’appareil. En cas d’hésitation sur le type d’alimentation de votre installation électrique, consultez le vendeur de votre produit ou votre fournisseur d’électricité. Pour les appareils prévus pour une utilisation à partir d’une batterie ou d’une autre source d’alimentation, se référer au manuel d’utilisation. 17. Si une antenne extérieure ou un réseau câblé est connecté à votre appareil, assurez-vous que l’antenne ou le câble soit raccordé à la terre afin de garantir une protection contre les surcharges électriques et les effets de l’électricité statique. Les informations relatives à la façon de relier correctement le mât à la terre, ainsi que le fil d’antenne à l’unité de décharge, la section des conducteurs, la position du système de décharge, la connection et les spécifications de l’électrode de terre sont contenues dans l’article 810 de la norme National Electrique, ANSI/ NFPA 70. 18. Une antenne extérieure doit toujours être tenue à l’écart des lignes haute tension ou des circuits électriques et d’éclairage de forte intensité ainsi que de l’endroit où elle serait susceptible de tomber sur de telles lignes haute tension ou circuits électriques. Lors de l’installation d’une antenne extérieure, un soin tout particulier doit être pris afin d’éviter tout contact avec de tels circuits, ceuxci pouvant présenter un risque mortel.

19. Ne surchargez pas les prises murales, les rallonges électriques ou les prises multiples. Il pourrait en résulter incendies ou chocs électriques.

20. Ne jamais insérer un quelconque objet par les trous de ventilation de l’appareil. Il pourrait entrer en contact avec des composants soumis à de hautes tensions ou les court-circuiter et ainsi occasionner un incendie ou un choc électrique. Ne jamais répendre de liquide sur l’appareil. 21. Ne tentez pas de réparer cet appareil par vos propres moyens; l’ouverture de cet appareil peut vous exposer à des tensions dangereuses ou à d’autres risques. Pour toute intervention de maintenance, adressez-vous à un personnel qualifié. 22. Lorsque le remplacement de composants est nécessaire, assurezvous que le technicien de maintenance utilise les composants spécifiés par le fabricant ou présentant des caractéristiques identiques à ceux correspondant à l’exemplaire d’origine. Des composants non conformes peuvent provoquer incendies, chocs électriques ou autres risques. 23. Après toute intervention ou réparation sur l’appareil, demandez au technicien de maintenance de procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité. 24. L’appareil ne doit être monté sur un mur ou au plafond que si le constructeur le prévoit, et uniquement selon les Fil d’antenne. 25. Le commutateur On/Off situé à l’arrière du subwoofer permet de déconnecter l’électronique du secteur. Il doit toujours rester accessible pour l’utilisateur. 26. Ne pas exposer à des égouttements d’eau ou des éclaboussures.

Conservez avec précaution ce mode d’emploi dans un endroit sûr pour vous y référer ultérieurement.

Subwoofer 21 cm : membrane polypropylène. Amplificateur numérique BASH® 150 Wrms : technologie numérique BASH® pour de très grandes puissances et un son de haute qualité. Filtre actif variable en fréquence : réglage de précision de la bande de fréquence basse reproduite, en fonction des performances et caractéristiques des autres enceintes utilisées. Inverseur de phase : optimisation du couplage subwoofer/enceinte. Allumage/extinction automatique temporisé : mise en veille et allumage automatique de l’amplificateur BASH®. Protection par écrêtage en douceur : évite la saturation. Entrées haut et bas niveau stéréo : entrées sur RCA et sur bornes haut-parleurs pour une flexibilité totale. Entrée LFE directe : entrée mono directe à connecter à la sortie "subwoofer" des amplificateurs home cinéma. Construction en MDF : enceinte rigide, absence de résonance. Évent profilé : grave puissant sans distorsion.

Pour validation de la garantie Focal-JMlab, merci de nous retourner la page 24 dans les 10 jours

Sib® et Cub® sont des marques de Focal-JMlab®

Focal-JMlab - BP374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focal-fr.com Tél. (+33) 04 77 43 57 00 - Fax (+33) 04 77 37 65 87 Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles.

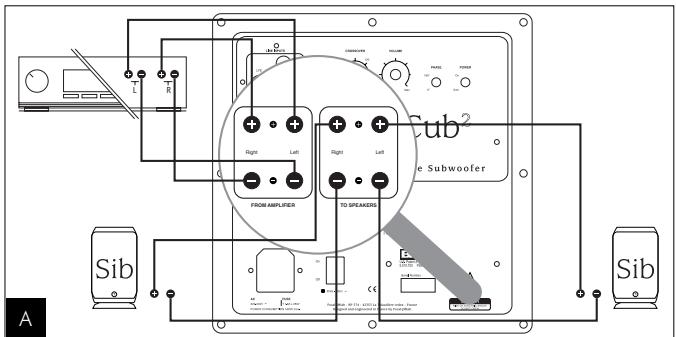

(fig. A). Respectez la mise en phase des câbles haut-parleurs en reliant les bornes rouges marquées "+" de l’ampli à la borne rouge ou "+" de l’enceinte correspondante. Procédez de même pour les bornes noires marquées "-".

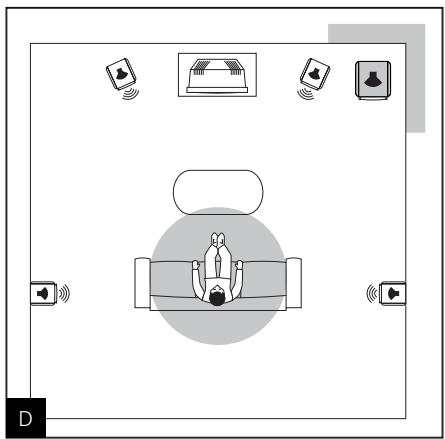

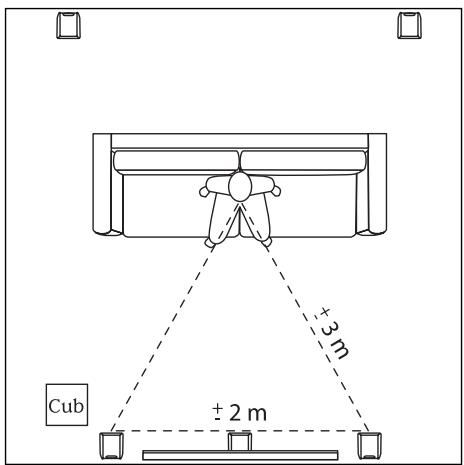

D’une manière générale, il faudra veiller à placer le caisson de grave sur l’avant de la pièce d’écoute.

Les bandes de fréquences concernées étant omnidirectionnelles, le grave n’est en principe pas affecté par un objet ou un meuble placé entre le caisson et le point d’écoute.

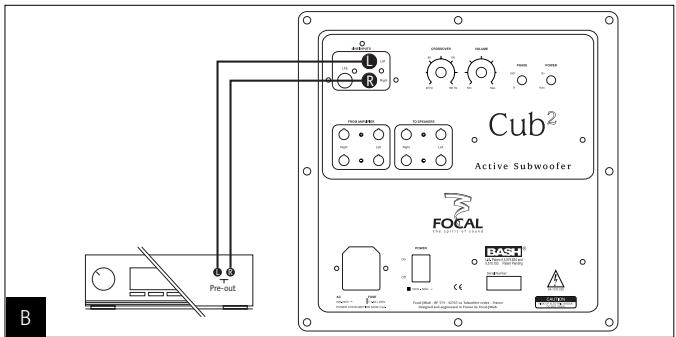

Lorsque Cub2 est connecté à l’amplificateur sur des entrées

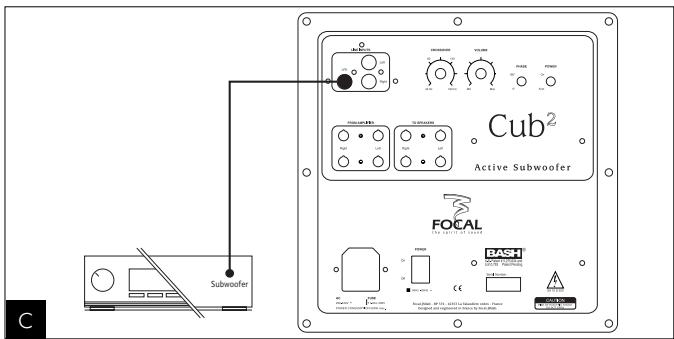

"haut niveau", utilisez des câbles haut-parleurs d’une section égale ou supérieure à 1,5 mm2. Lorsque Cub2 est connecté à l’amplificateur sur les entrées ligne stéréo ou LFE, utilisez un cordon RCA/RCA blindé de longueur adaptée. Dans tous les cas, demandez conseil à votre revendeur pour trouver la solution la mieux adaptée à vos besoins.

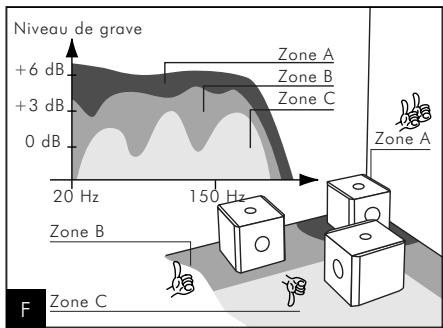

Zone A Zone B Zone C

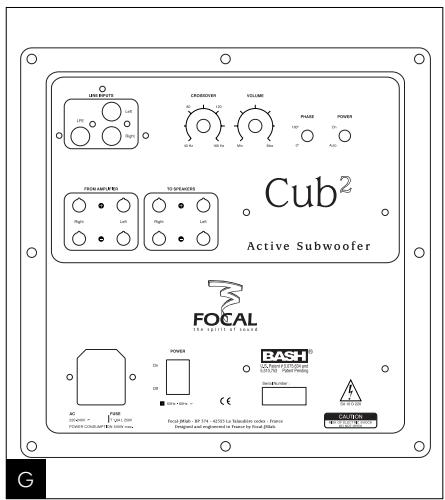

Inversement, lorsque aucun signal n’est reconnu en entrée du caisson au bout de 3 minutes environ, le système de détection met automatiquement le caisson en mode veille. En cas d’absence prolongée durant plusieurs jours, il est conseillé de mettre le contacteur de mise sous tension sur "Off". En cas d’orage, débranchez le cordon secteur.

1 - Raccordez le caisson de grave au secteur. 2 - Mettre l’interrupteur de mise sous tension sur "ON". 3 - Connectez le caisson de grave à l’amplificateur utilisé selon l’une des 3 méthodes proposées. 4 - Réglez le potentiomètre "CROSSOVER" en position intermédiaire (environ 100 Hz). 5 - Ajustez le potentiomètre "VOLUME" à mi-course. Nota : les fonctions "Crossover" et "Phase" sont inopérantes si Cub2 est connecté sur l’entrée "Line Inputs LFE".

1 - Ajustez le niveau de grave en fonction des autres enceintes utilisées. Ce réglage pourra se faire en utilisant des programmes musicaux aussi variés que possible. Le grave devra être présent sans être trop pesant. 2 - Choisissez le mode de l’inverseur de phase (0° ou 180°). La bonne position est celle qui procure subjectivement un niveau de grave le plus élevé et le plus équilibré. 3 - Affinez le réglage de la fréquence de coupure autour de 100 Hz. Plus cette valeur sera réglée bas, plus le grave semblera profond et ample. Plus elle sera élevée, plus les impacts seront percutants. Le bon réglage est obtenu lorsque toutes ses caractéristiques sont simultanément atteintes. 4 - Réajuster au besoin le réglage du volume de Cub2. 5 - Cette procédure devra être reproduite chaque fois que le caisson de grave changera de place.

Pour accélérer cette opération, nous vous conseillons de faire fonctionner ce caisson de grave une vingtaine d’heures

à niveau moyen, sur des programmes musicaux riches en grave. Une fois les caractéristiques de l’enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de votre subwoofer actif.

Perturbations magnétiques

Cub2 génère un champ magnétique de fuite pouvant perturber le fonctionnement des appareils qui y sont sensibles. Il est strictement déconseillé de l’utiliser à moins de 50 cm d'un téléviseur (fig. H), qui se révèle particulièrement sensible à ce phénomène. La géométrie de l’image mais aussi les couleurs peuvent se trouver gravement déformées. D’une manière générale, tous les éléments sensibles (cassettes audio et vidéo, stockage de données magnétique, projecteur et rétroprojecteurs CRT…) ne doivent pas être placés à proximité immédiate du caisson de grave.

En dehors de la France, le matériel Focal-JMlab est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l environnement.

Son En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques ? Dîtes en quelques mots pourquoi vous avez choisi Focal... Vos annotations éventuelles :

Nous garantissons la confidentialité de ces informations.
