Ideacentre AIO V530-22ICB - PC de bureau LENOVO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Ordinateur tout-en-un
Écran	22 pouces, Full HD (1920 x 1080), anti-reflets
Processeur	Intel Core i5-8400T
RAM	8 Go DDR4
Stockage	1 To HDD + 256 Go SSD
Carte graphique	Intel UHD Graphics 630
Système d'exploitation	Windows 10 Home
Connectivité	Wi-Fi 802.11ac, Bluetooth 4.1, Ethernet
Ports	2 x USB 3.1, 2 x USB 2.0, HDMI, RJ-45, prise casque
Dimensions approximatives	49.5 x 20.6 x 36.4 cm
Poids	6.5 kg
Alimentation électrique	Adaptateur secteur 65W
Fonctions principales	Navigation Internet, bureautique, multimédia
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente Lenovo
Sécurité	Protection par mot de passe, mise à jour régulière du système d'exploitation
Compatibilités	Compatible avec les périphériques USB, imprimantes, et autres accessoires standards

FOIRE AUX QUESTIONS - Ideacentre AIO V530-22ICB LENOVO

Comment réinitialiser mon Lenovo Ideacentre AIO V530-22ICB ?

Pour réinitialiser votre Lenovo Ideacentre AIO, accédez aux paramètres, puis cliquez sur 'Mise à jour et sécurité'. Sélectionnez 'Récupération' et sous 'Réinitialiser ce PC', cliquez sur 'Commencer'. Suivez les instructions à l'écran.

Que faire si mon écran reste noir au démarrage ?

Vérifiez que l'ordinateur est bien alimenté. Assurez-vous que le câble d'alimentation est correctement branché. Si l'écran reste noir, essayez de forcer le redémarrage en maintenant le bouton d'alimentation enfoncé pendant 10 secondes.

Comment augmenter la mémoire RAM de mon Lenovo Ideacentre AIO ?

Pour augmenter la mémoire RAM, éteignez l'ordinateur et débranchez-le. Ouvrez le panneau arrière, localisez les emplacements de RAM et insérez les nouvelles barrettes de RAM compatibles. Refermez le panneau et redémarrez l'ordinateur.

Mon ordinateur est lent, que puis-je faire ?

Pour améliorer les performances, essayez de désinstaller les programmes inutiles, de vider le cache de votre navigateur, et de vérifier si des mises à jour sont disponibles pour votre système d'exploitation. Vous pouvez également envisager d'augmenter la RAM ou de remplacer le disque dur par un SSD.

Comment connecter mon Lenovo Ideacentre AIO à un réseau Wi-Fi ?

Cliquez sur l'icône Wi-Fi dans la barre des tâches, sélectionnez votre réseau Wi-Fi, puis cliquez sur 'Se connecter'. Entrez le mot de passe du réseau si demandé.

Que faire si le son ne fonctionne pas ?

Vérifiez que les haut-parleurs ne sont pas coupés et que le volume est réglé correctement. Accédez aux paramètres de son pour vérifier que le bon périphérique de lecture est sélectionné.

Comment mettre à jour les pilotes de mon Lenovo Ideacentre AIO ?

Pour mettre à jour les pilotes, allez sur le site officiel de Lenovo, recherchez votre modèle, et téléchargez les derniers pilotes disponibles. Vous pouvez également utiliser l'outil 'Lenovo Vantage' pour vérifier et installer les mises à jour automatiquement.

Quelles sont les spécifications techniques de mon Lenovo Ideacentre AIO V530-22ICB ?

Les spécifications peuvent varier, mais généralement, l'Ideacentre AIO V530-22ICB est équipé d'un processeur Intel, d'une mémoire RAM allant jusqu'à 16 Go, et d'un stockage SSD ou HDD selon la configuration choisie.

Comment résoudre les problèmes de surchauffe ?

Assurez-vous que les évents de ventilation ne sont pas obstrués. Nettoyez la poussière accumulée à l'intérieur de l'ordinateur. Si le problème persiste, envisagez d'utiliser un support de refroidissement.

Comment effectuer une sauvegarde de mes données ?

Pour sauvegarder vos données, vous pouvez utiliser Windows Backup. Allez dans 'Paramètres', puis 'Mise à jour et sécurité', sélectionnez 'Sauvegarde' et configurez votre sauvegarde sur un disque dur externe ou sur le cloud.

MODE D'EMPLOI Ideacentre AIO V530-22ICB LENOVO

Guide d'utilisation et de maintenance du matériel Lenovo V530-22ICB AIO

Types de machine Energy Star : 10US, 10UT, 10UU et 10UV

Remarque : Avant d'utiliser le presente document et le produit associé, prenez connaissance des informations continues dans le Manuel d'informations sur le produit et Annexe A « Notices » à la page 61.

Deuxieme edition (Aout 2019)

Copyright Lenovo 2018, 2019.

REMARQUE SUR LES DROITS LIMITES ET RESTREINTS : si les données ou les logiciels sont fournis conformément à un contrat GSA (« General Services Administration »), l'utilisation, la reproduction et la divulgation sont soumises aux restrictions stipulées dans le contrat n° GS-35F-05925.

Table des matières

Chapitre 1. Présentation 1

Vue avant 1

Vue arriere. 3

Carte mère. 4

Type de machine et étiquette de modèle . . . . . . 5

Réglage du socle du moniteur 6

Chapitre 2. Specifications. 7

Chapitre 3. Verrouillage de I'ordinateur. 9

Installation d'un verrou de cable Kensington 9

Chapitre 4. Remplacement d'options matérielles 11

Avant de remplacer les éléments matériels 11

Identification des unités replacables sur site (y compris les CRU) 11

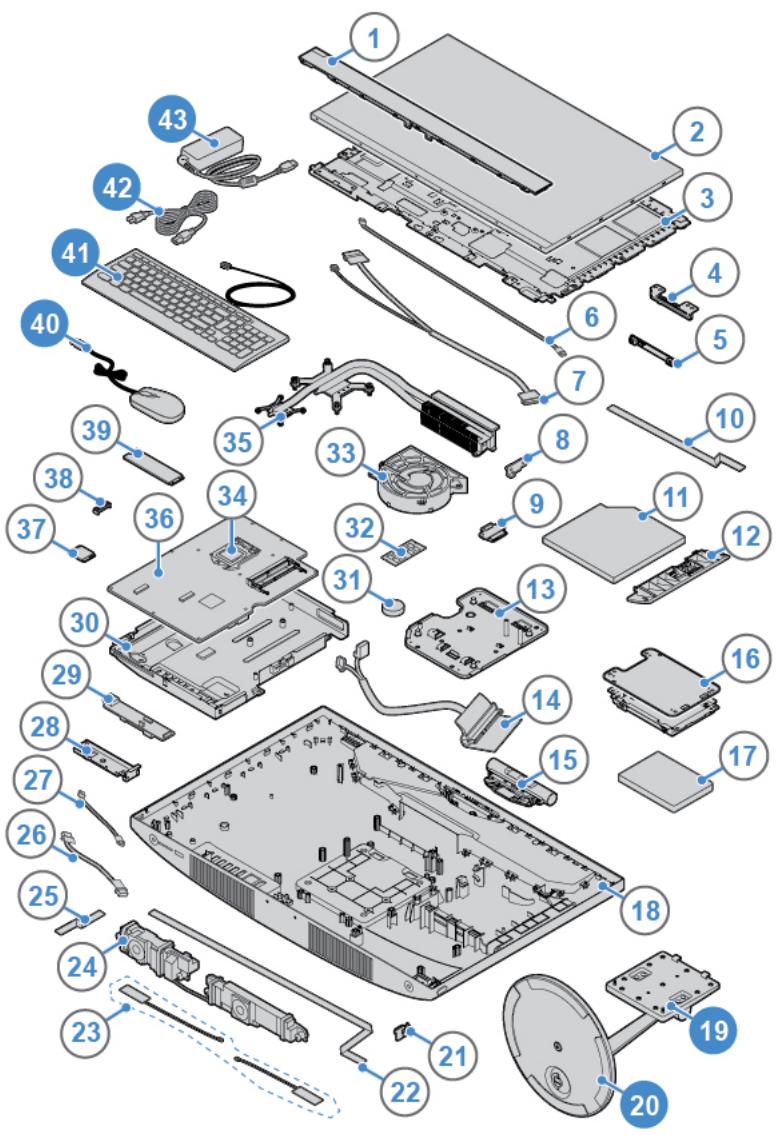

Localisation des unités replacables sur site (y compris les CRU) 12

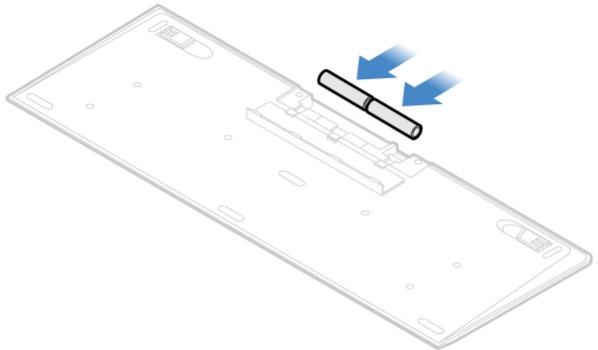

Remplacement du clavier ou du clavier sans fil. 14

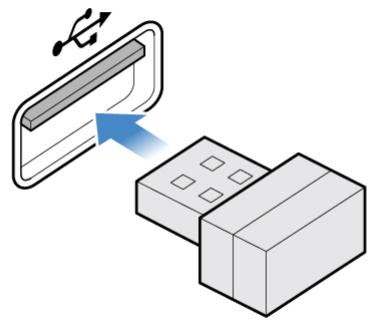

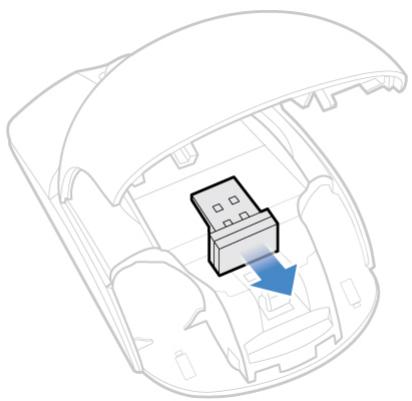

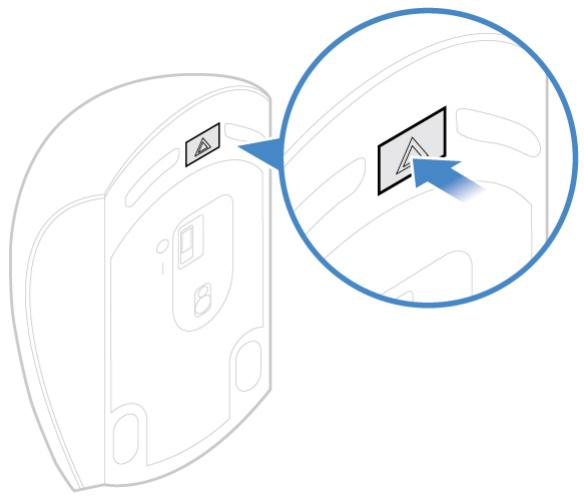

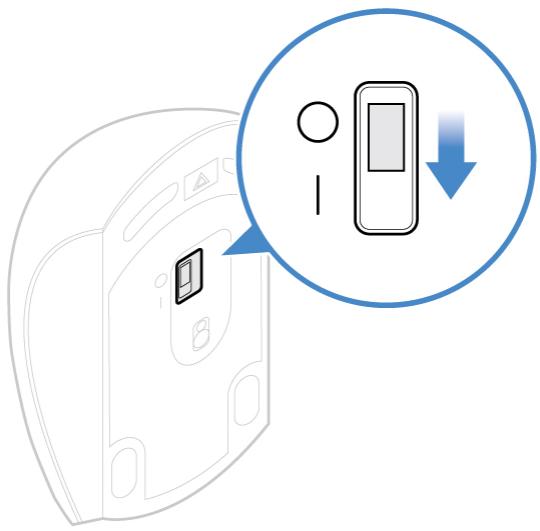

Remplacement de la souris ou de la souris sans fil 15

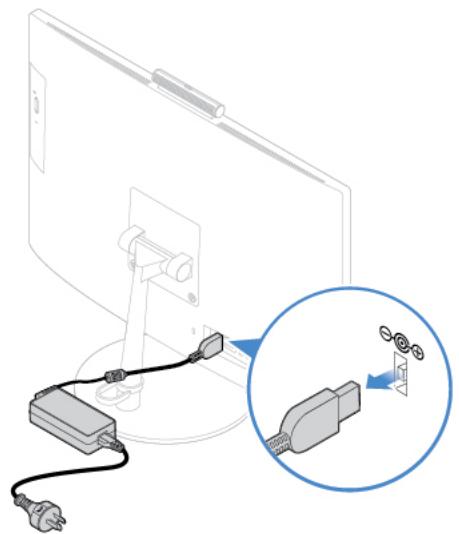

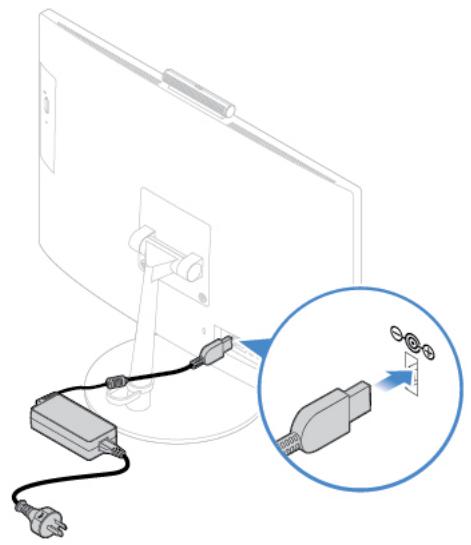

Remplacement du boitier d'alimentation 18

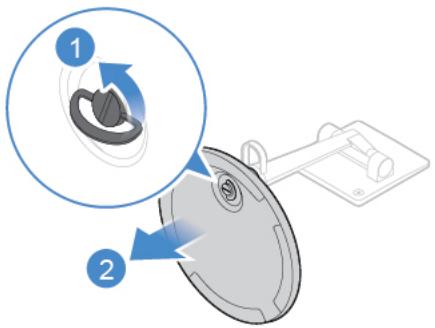

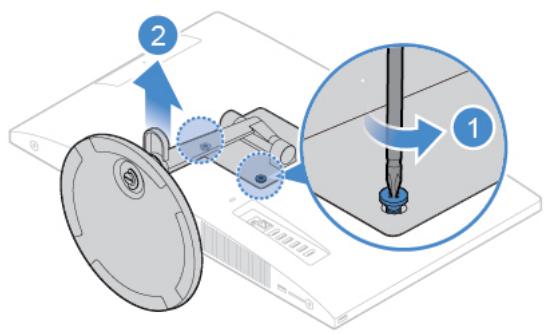

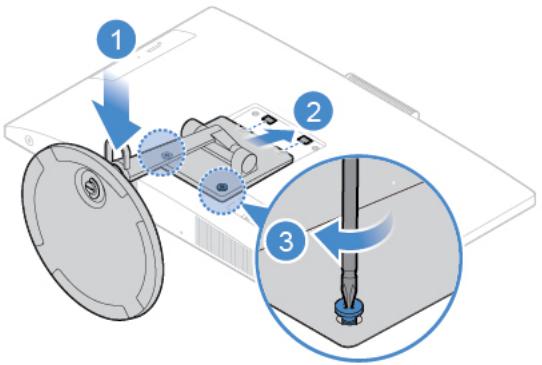

Remplacement du socle du moniteur 20

Retrait de I'ecran LCD 22

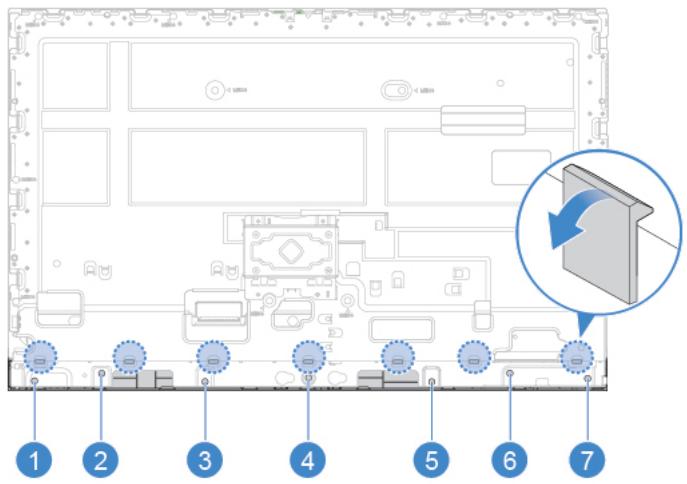

Remplacement du carter decoratif avant de I'ecran LCD 24

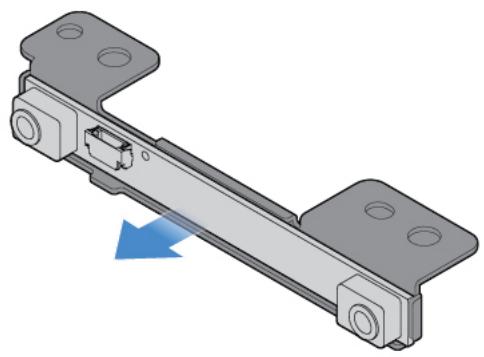

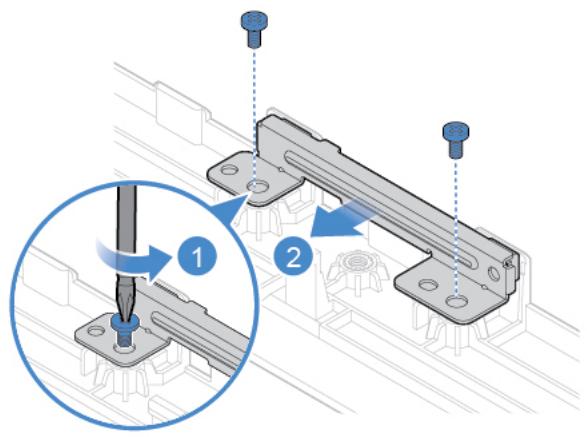

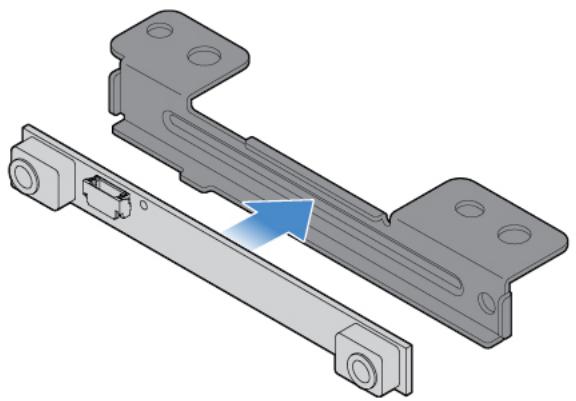

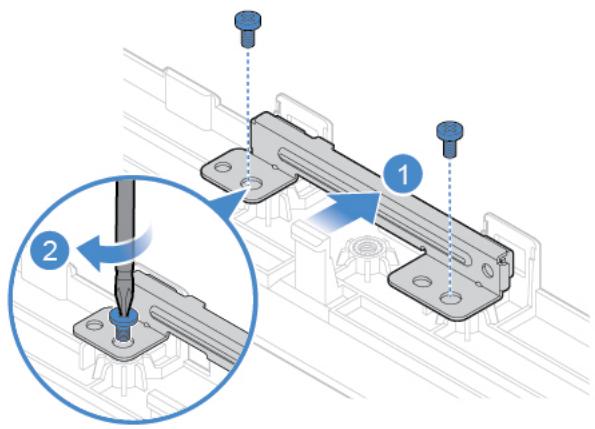

Remplacement du micro intégré 25

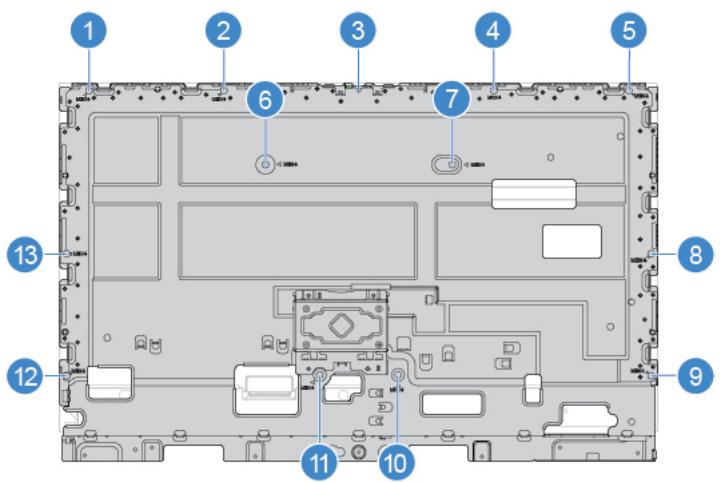

Remplacement du support LCD 26

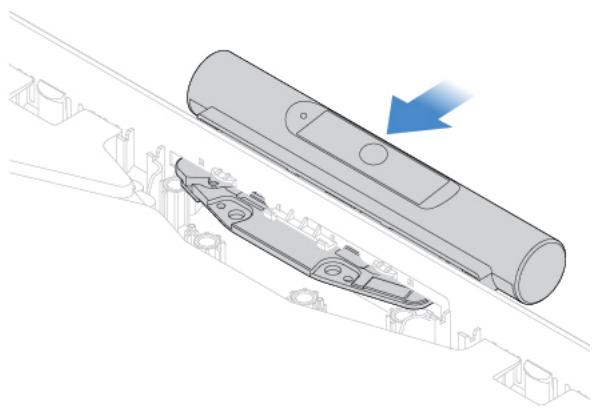

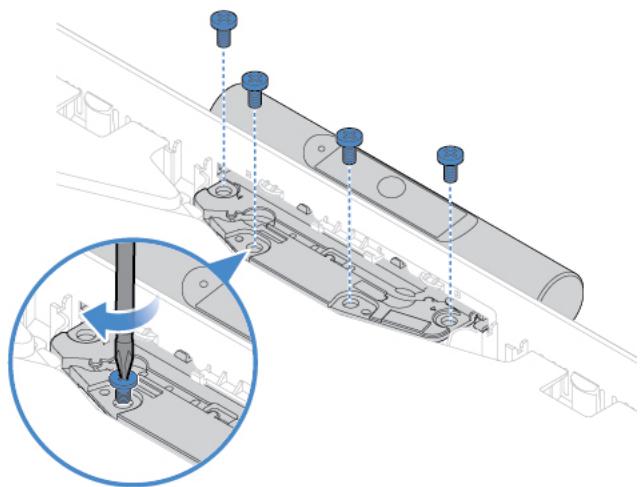

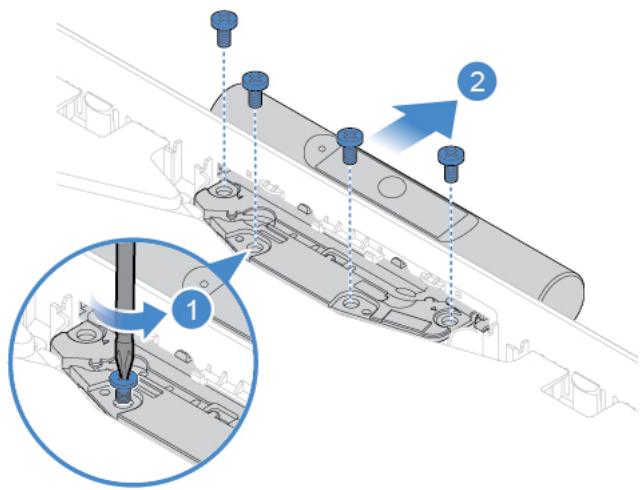

Remplacement de laamera integree 27

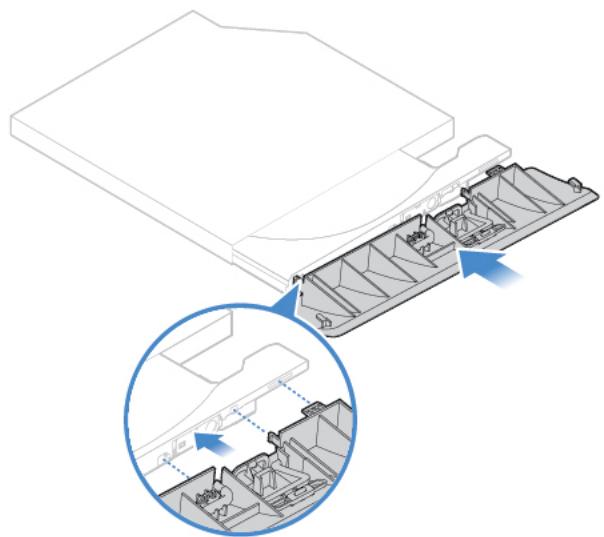

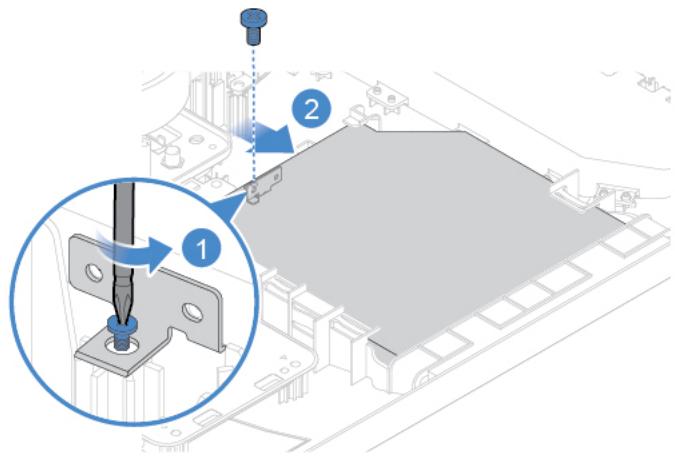

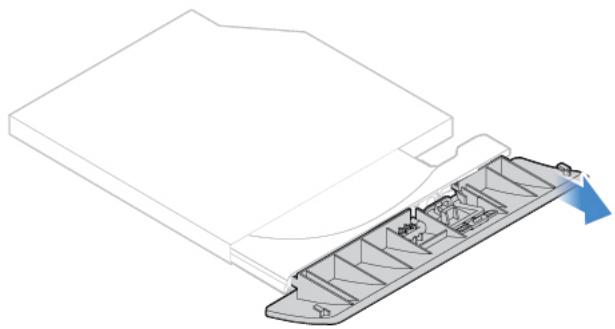

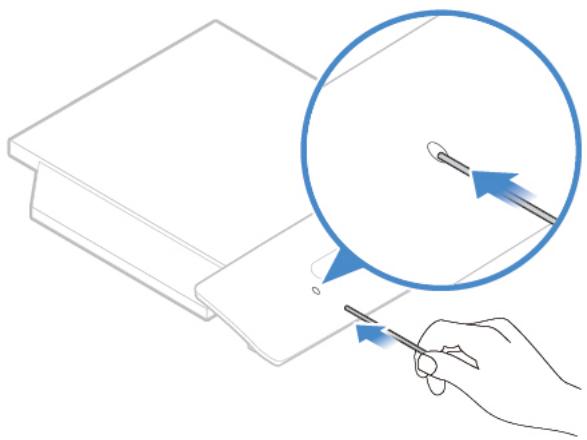

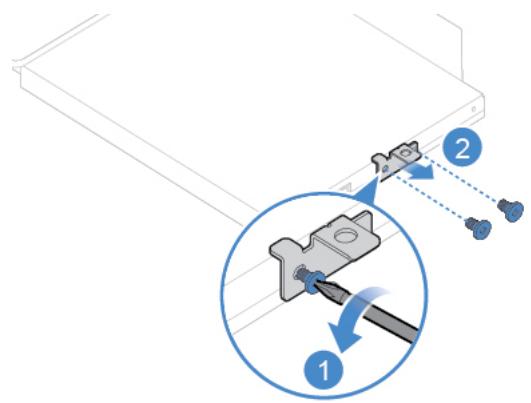

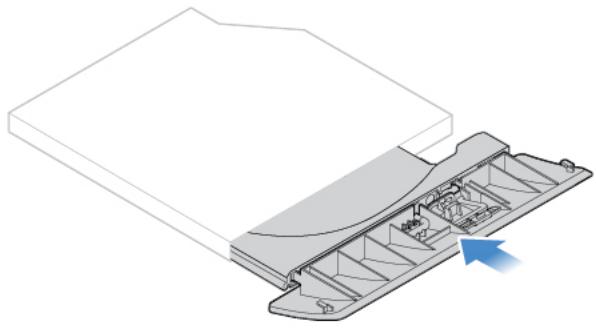

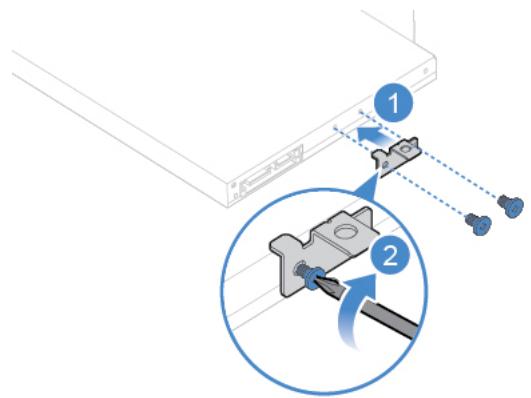

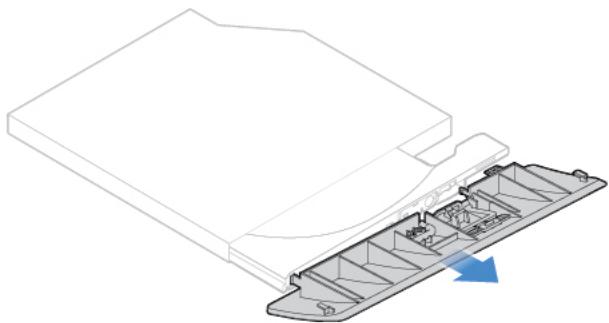

Remplacement du disque optique 28

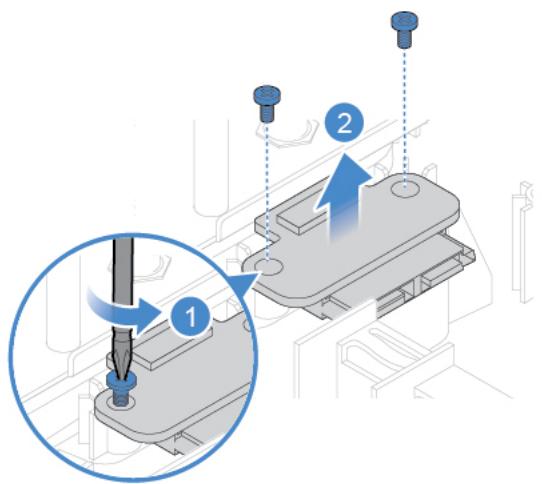

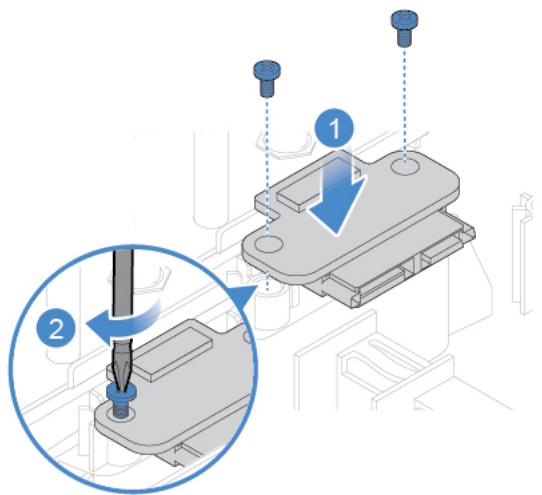

Remplacement du support du disque optique. 32

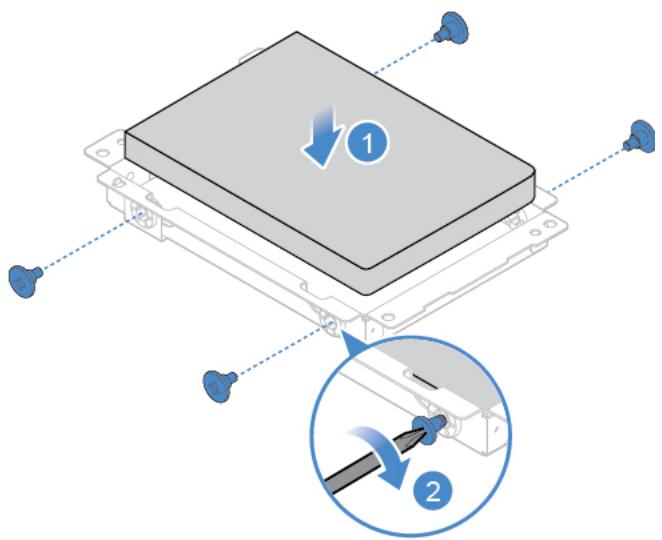

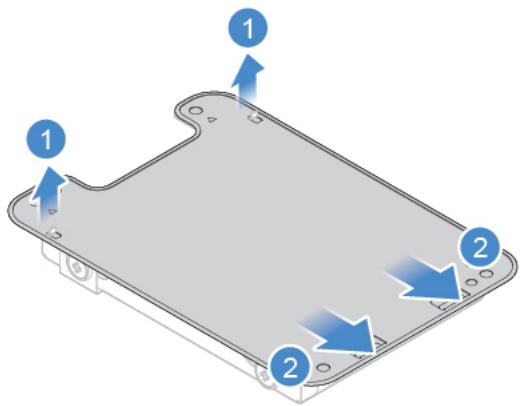

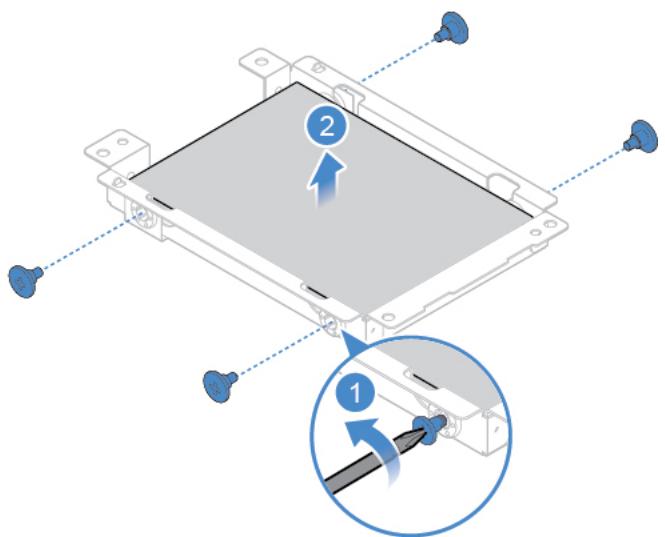

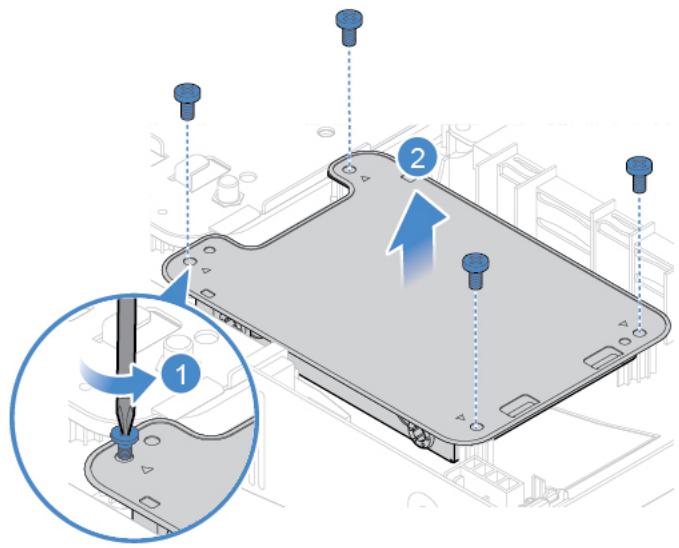

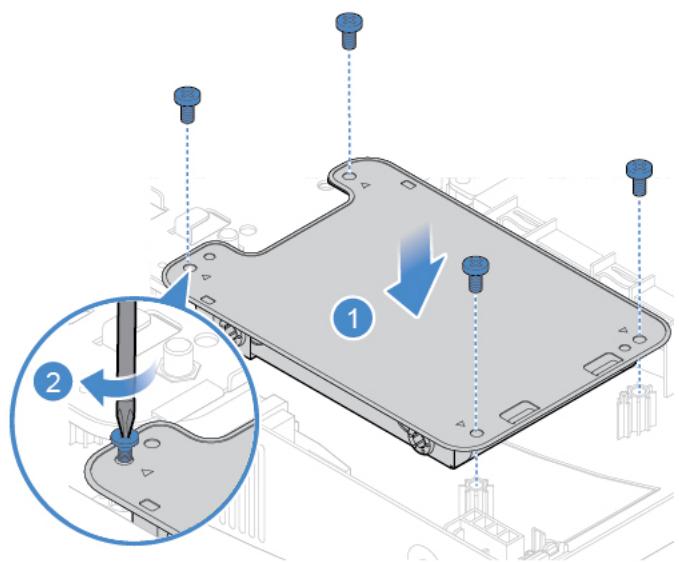

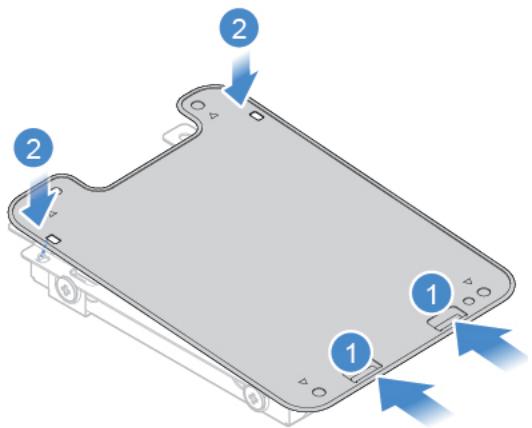

Remplacement de l'unité de stockage 32

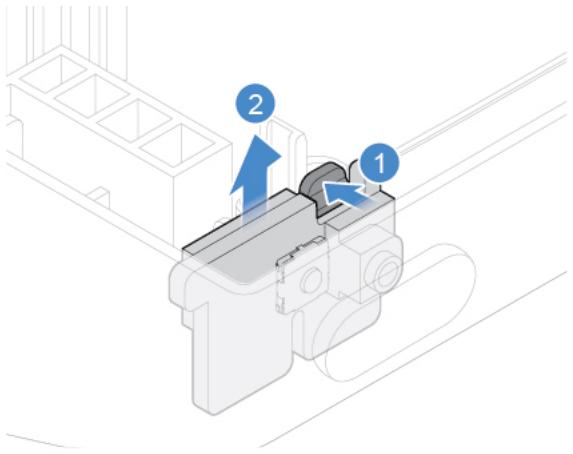

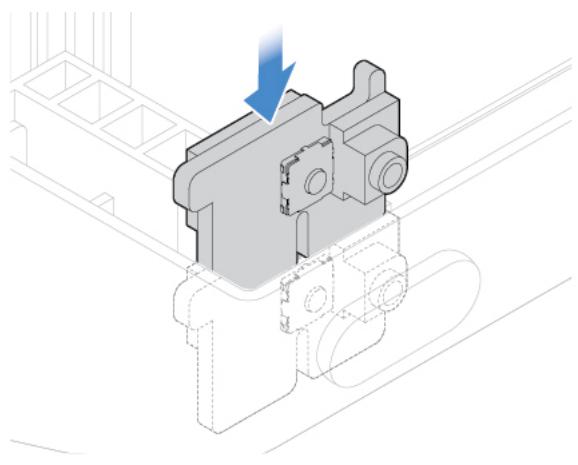

Remplacement de la carte du bouton d'alimentation 35

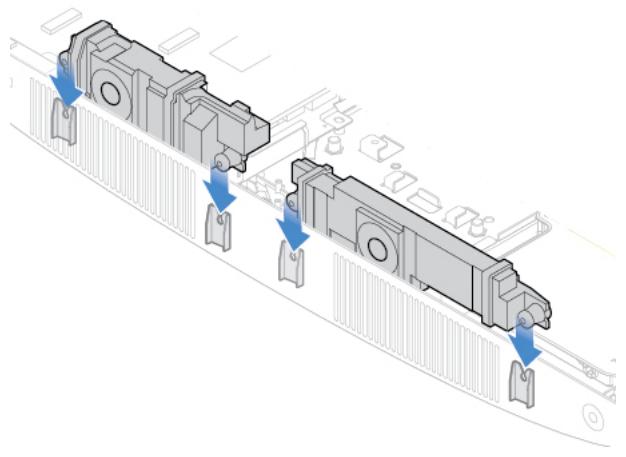

Remplacement du haut-parleur interne. 36

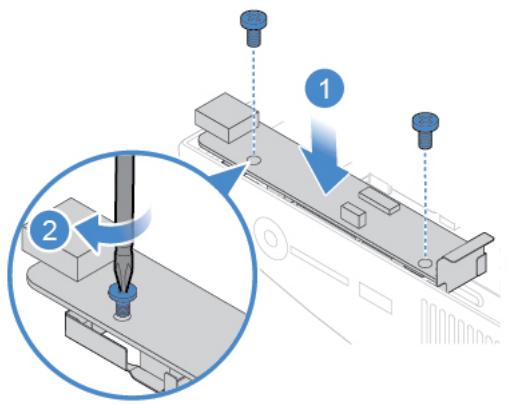

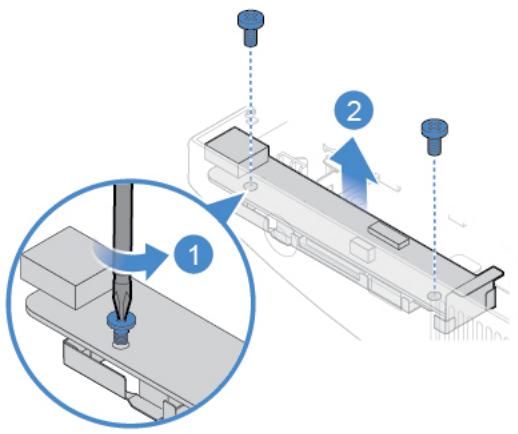

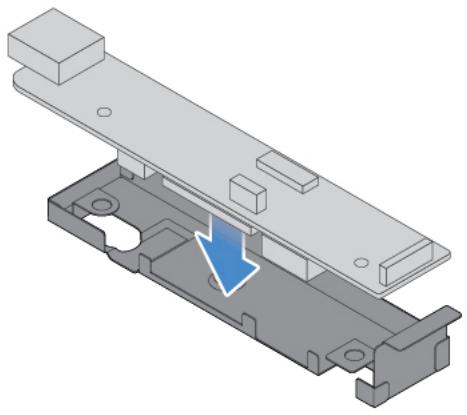

Remplacement de la carte d'E/S 37

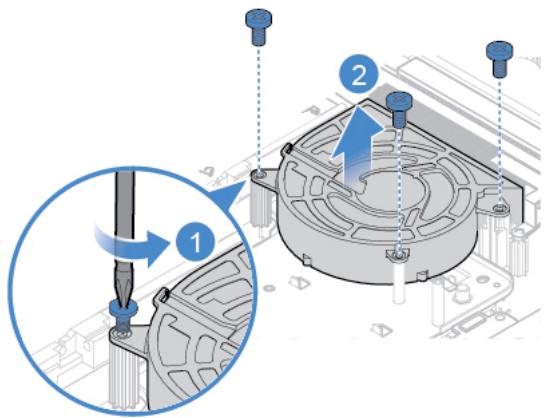

Remplacement du ventilateur système 38

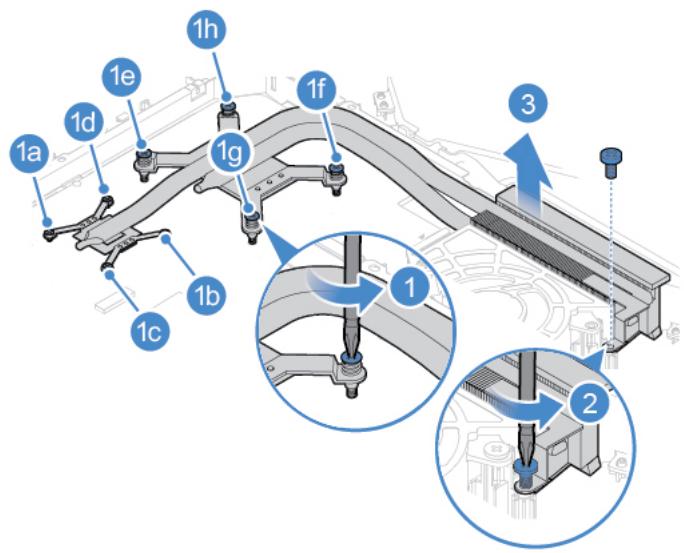

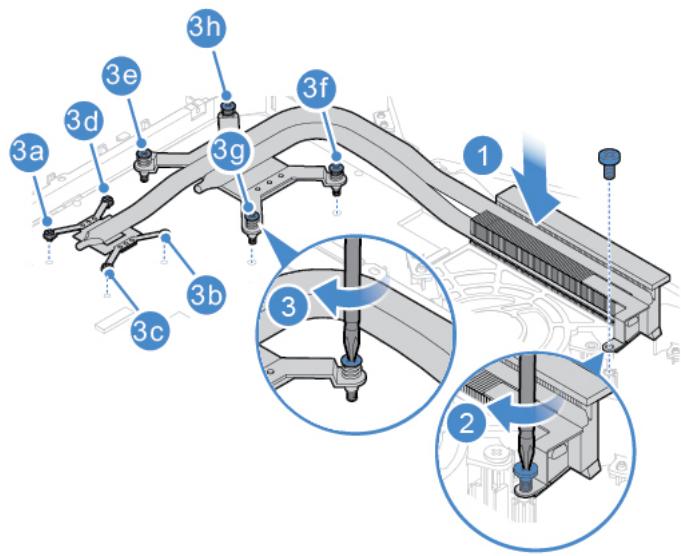

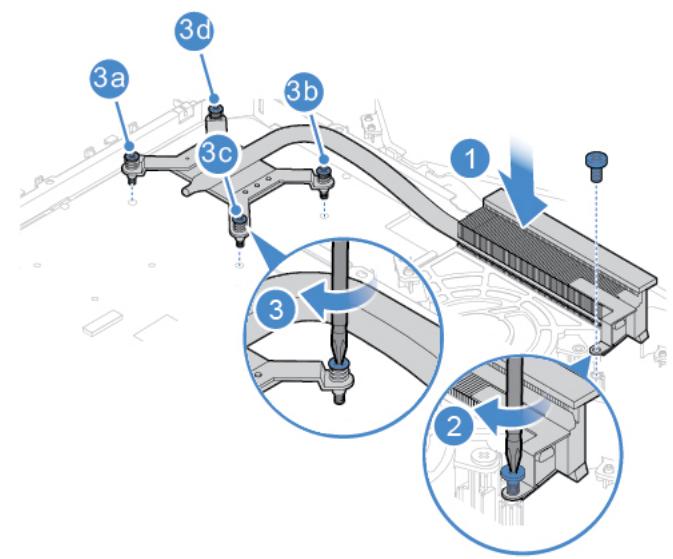

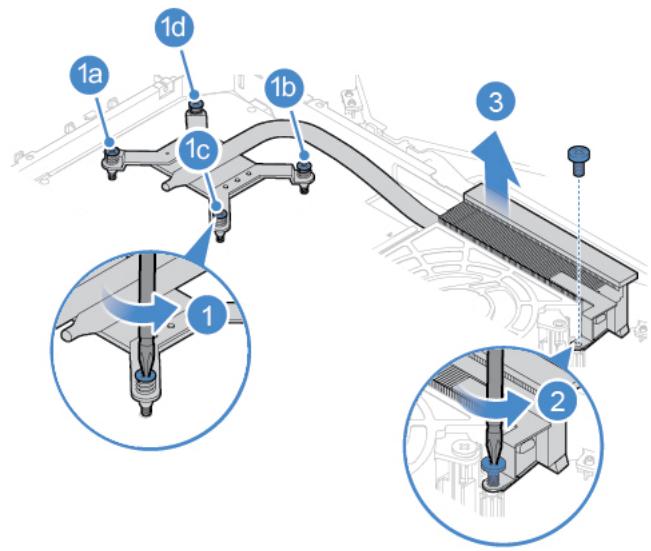

Remplacement du dissipateur thermique 39

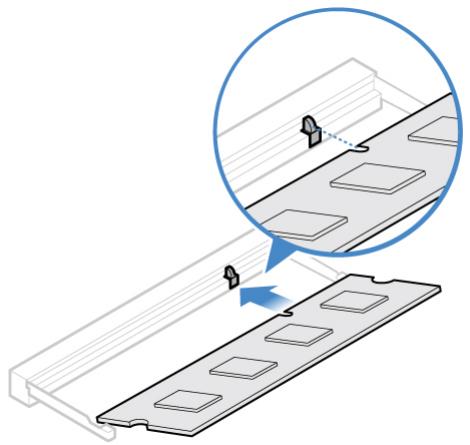

Remplacement du module de mémoire 41

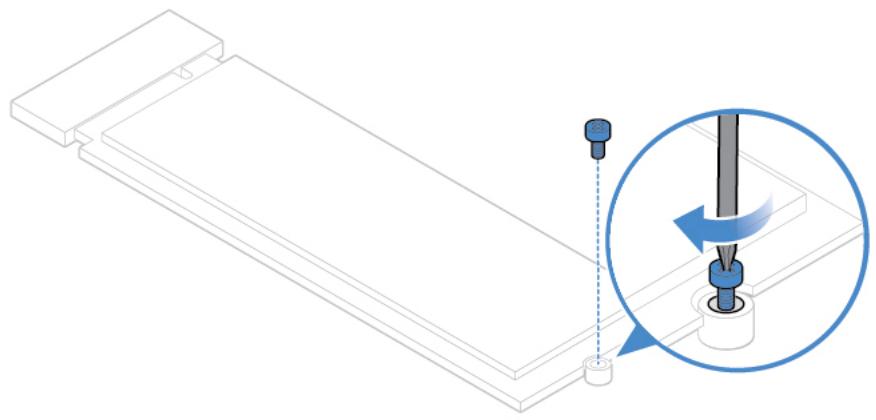

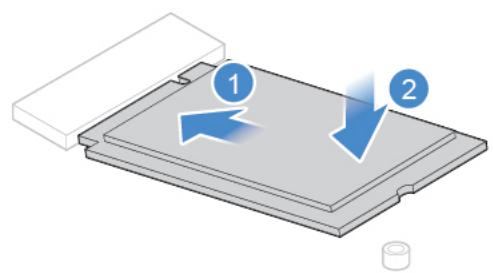

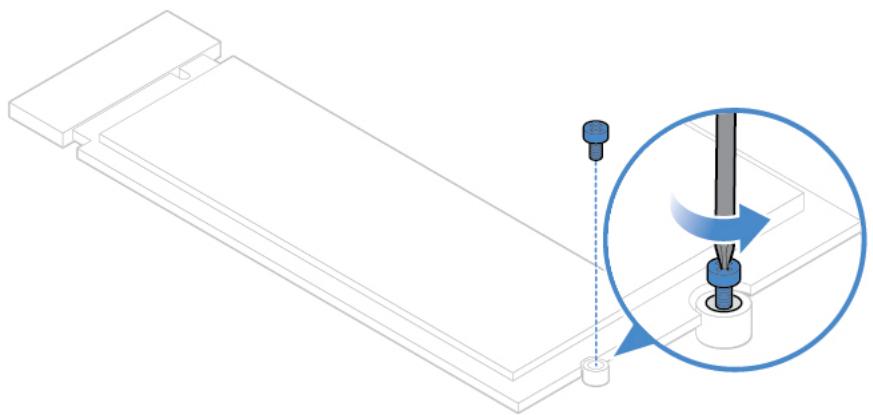

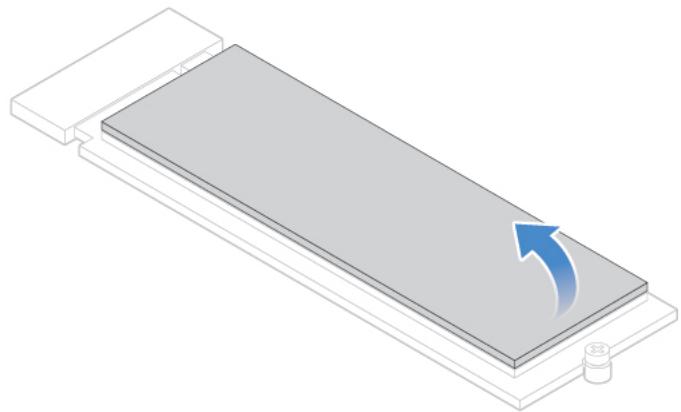

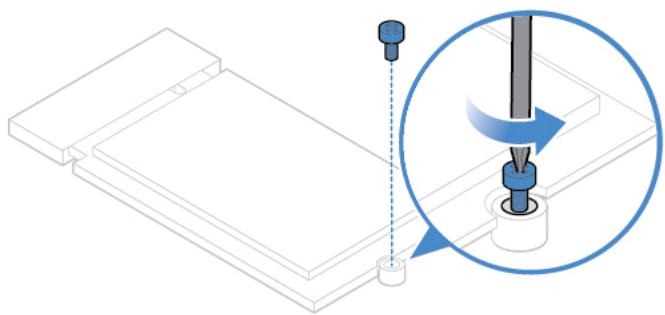

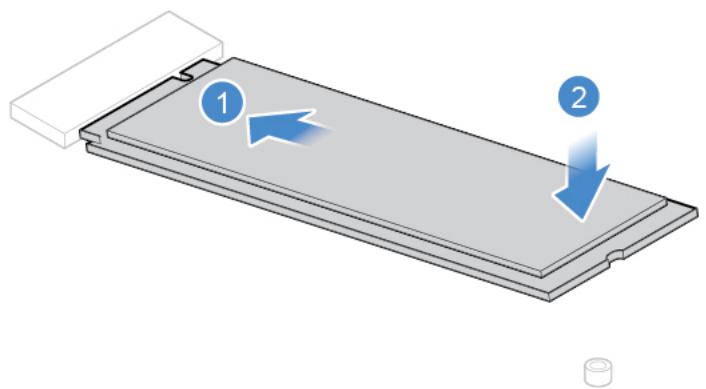

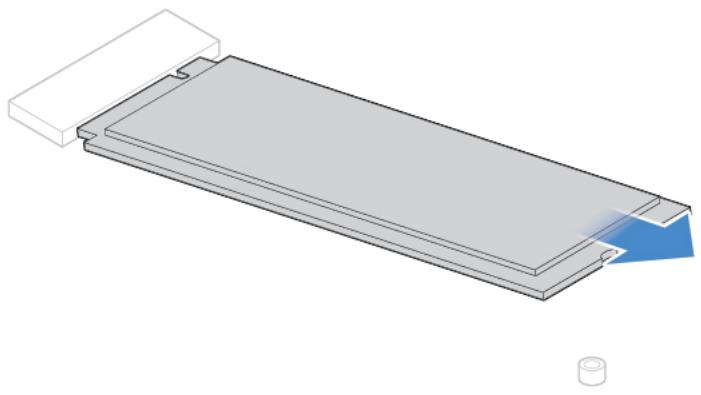

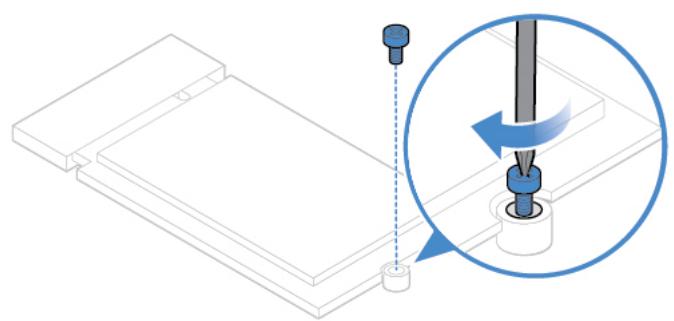

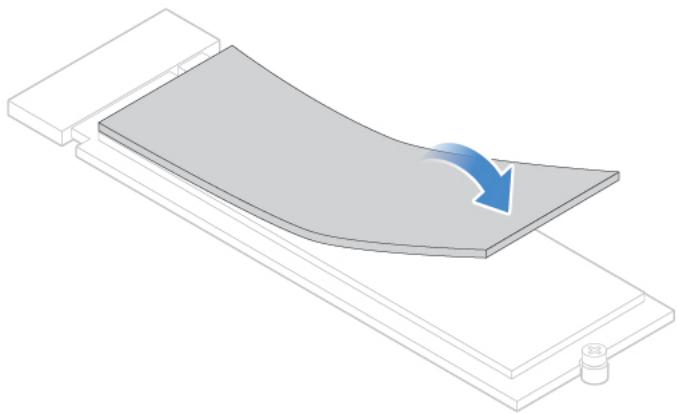

Remplacement du disque SSD M.2 43

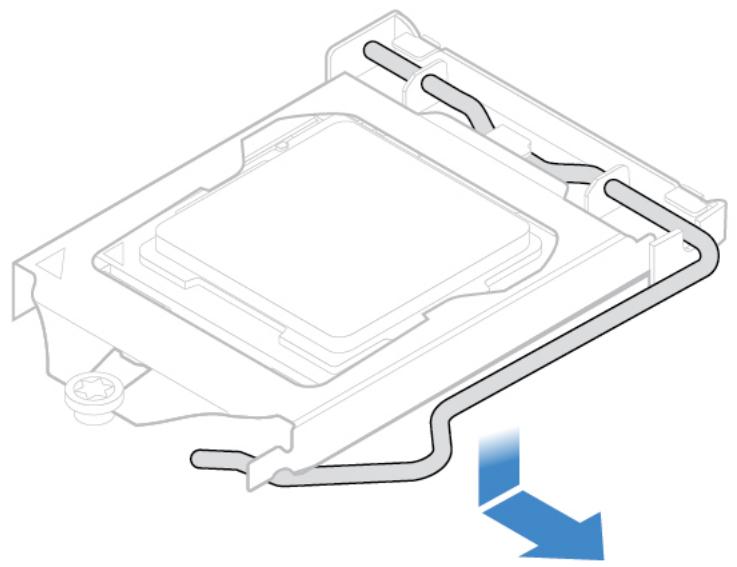

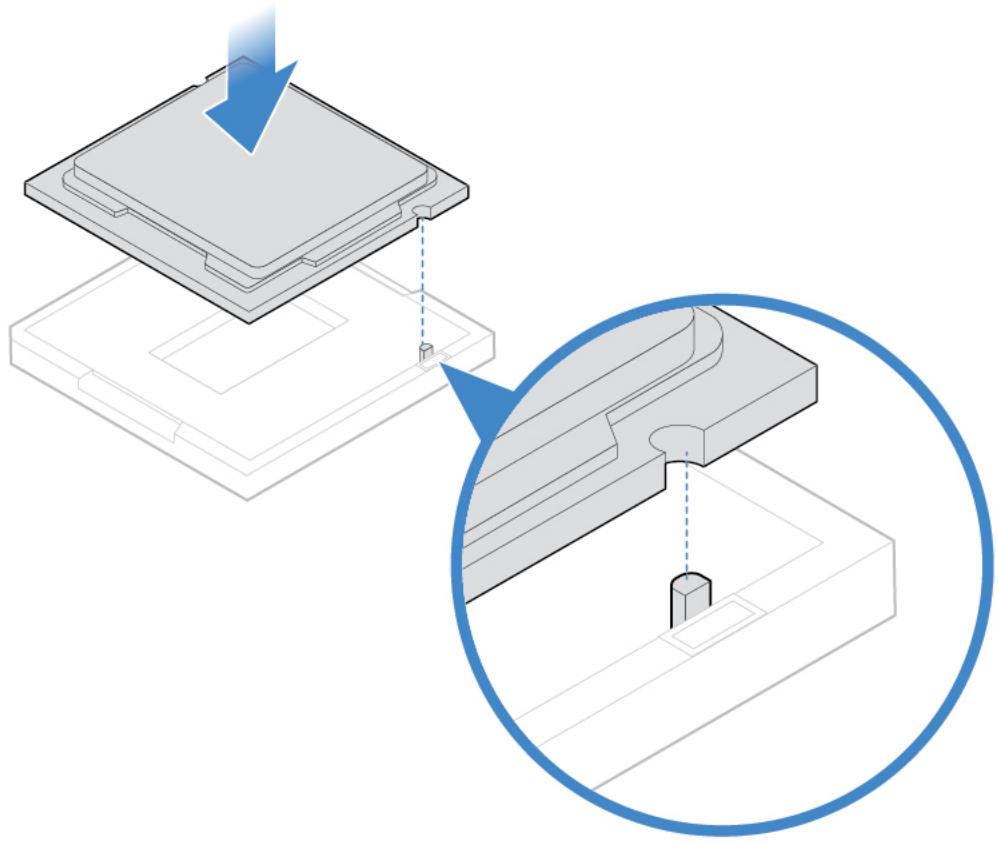

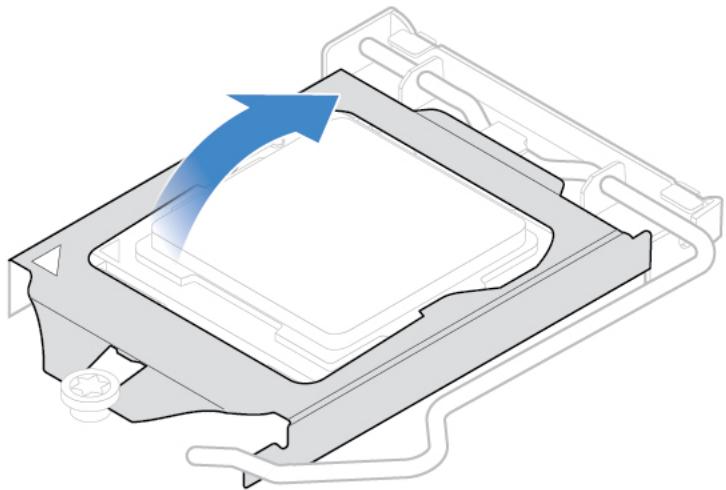

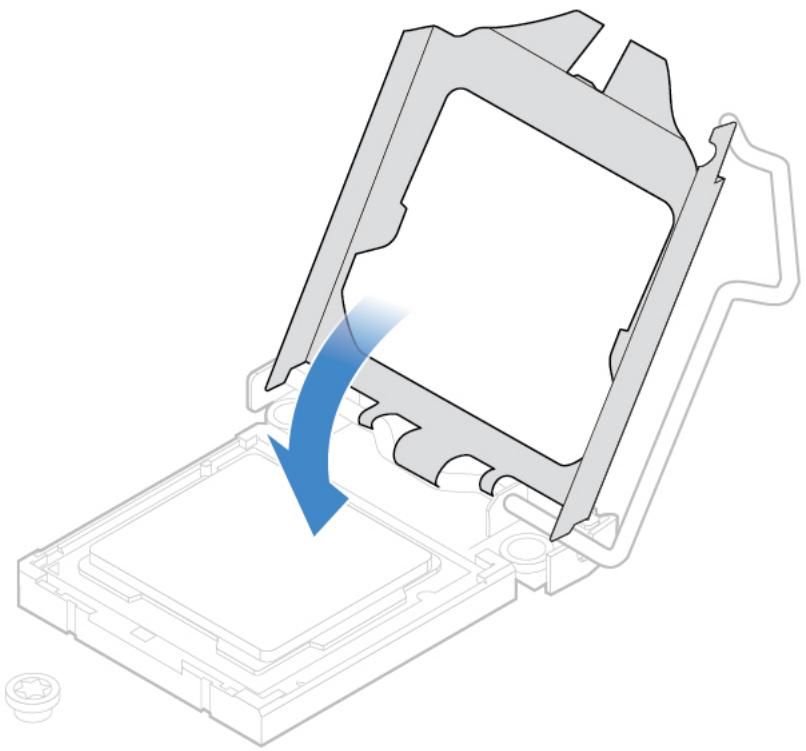

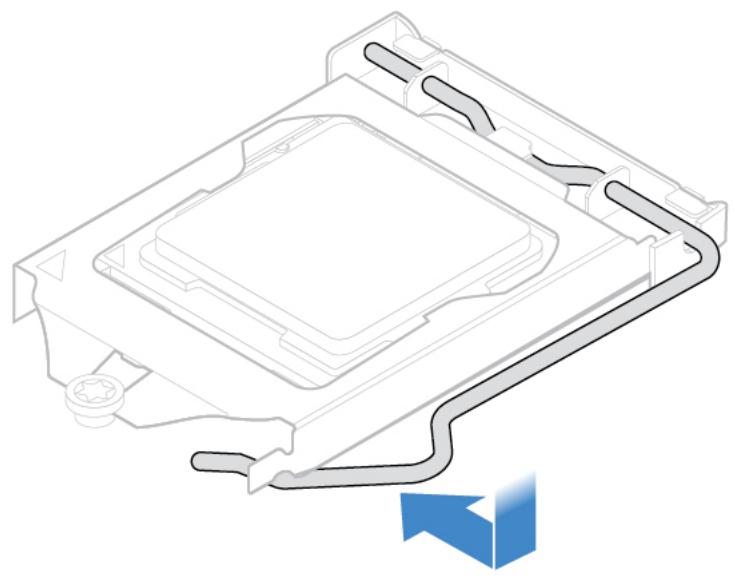

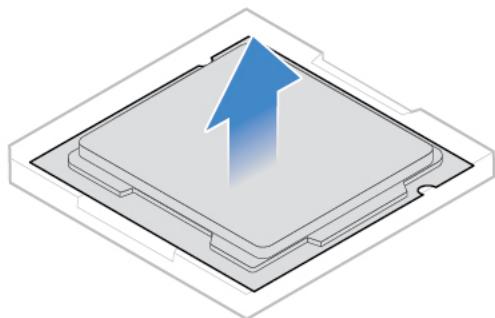

Remplacement du microprocesseur. 47

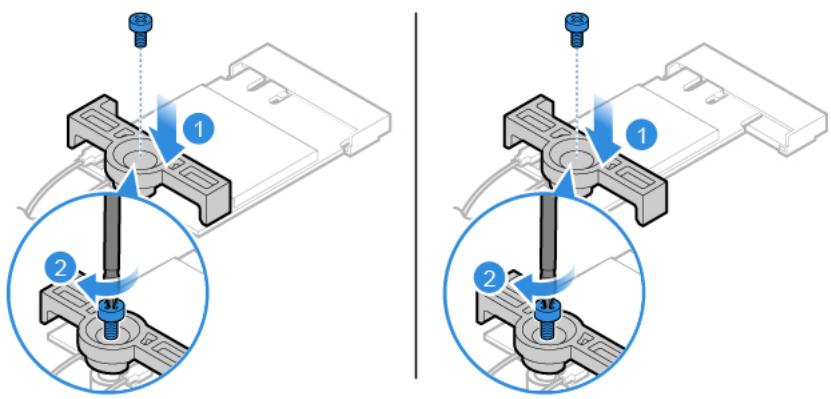

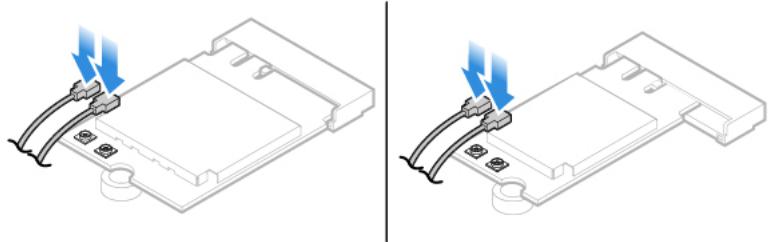

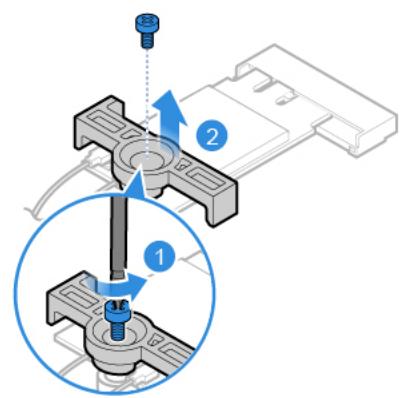

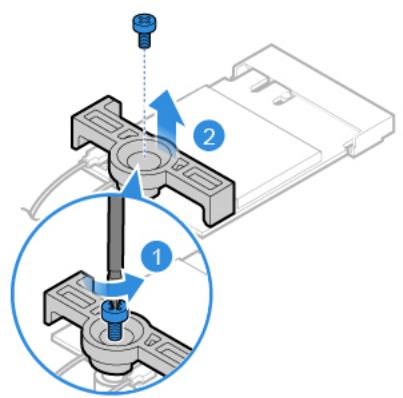

Remplacement de la carte Wi-Fi 50

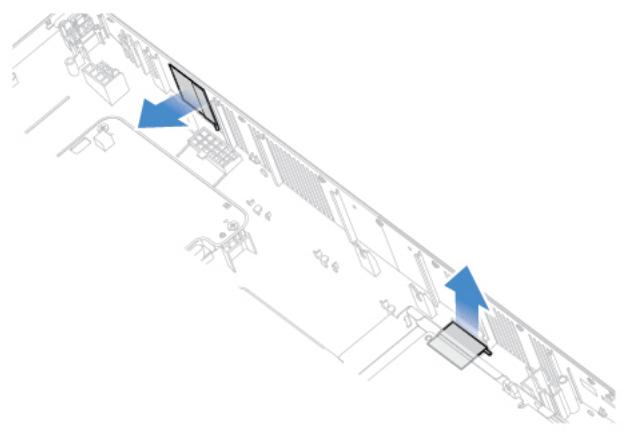

Remplacement des antennes Wi-Fi 52

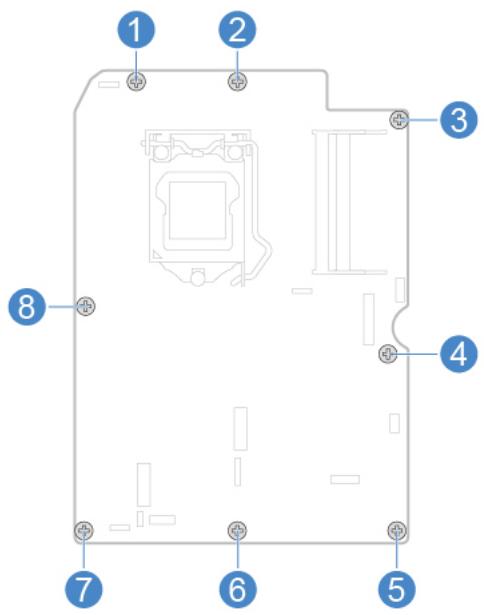

Remplacement de la carte mère 53

Remplacement de la batterie a pile cellulaire 54

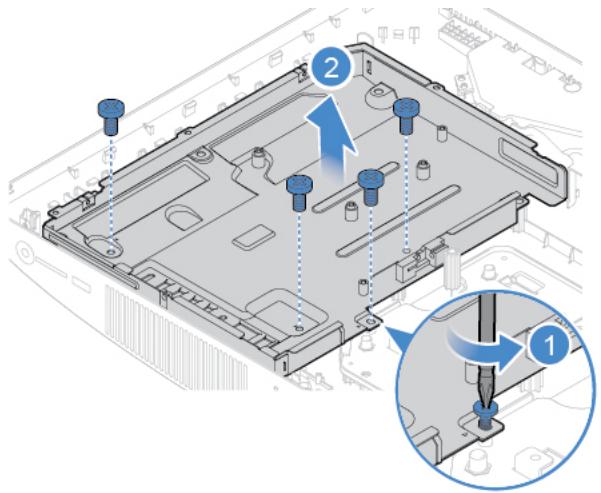

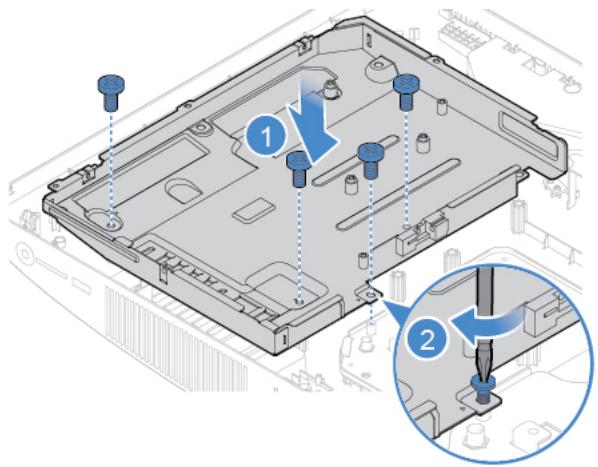

Remplacement du cadre de la carte mère 56

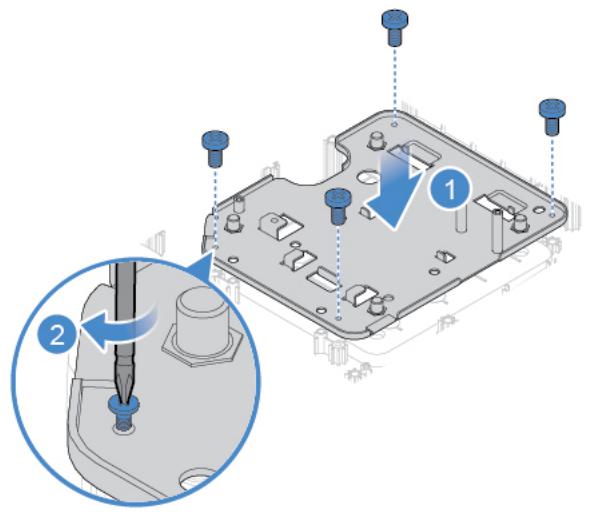

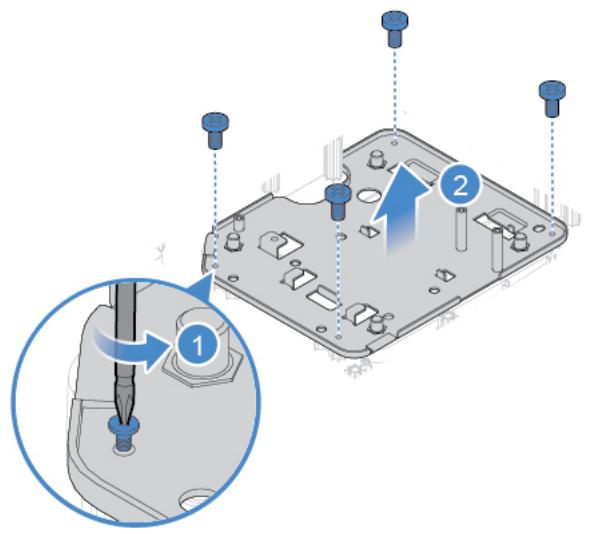

Remplacement du support de montage VESA . . . 57

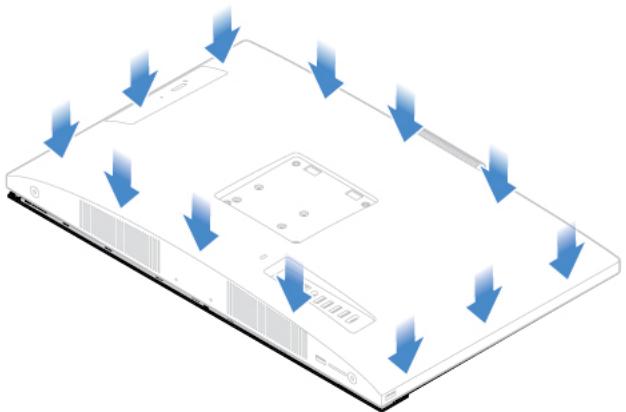

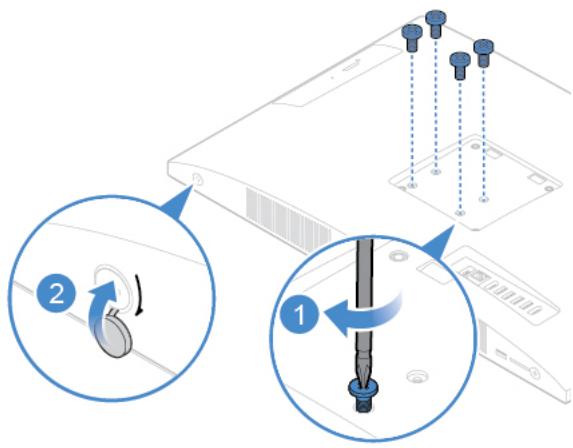

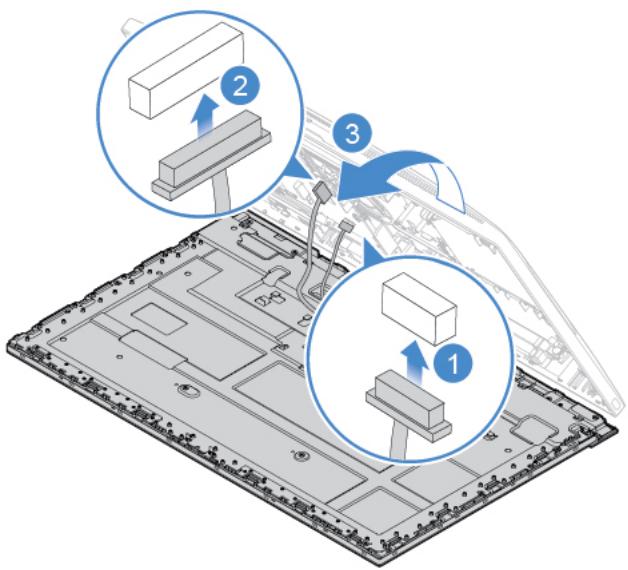

Fin du remplacement de composants 58

Annexe A. Notices 61

Annexe B. Marques 63

Chapitre 1. Présentation

Ce chapitre fournit des informations générales pour vous familiariser avec votre ordinateur.

Vue avant

Remarque : Il est possible que le modele de votre ordinateur differe légèrement de l'illustration.

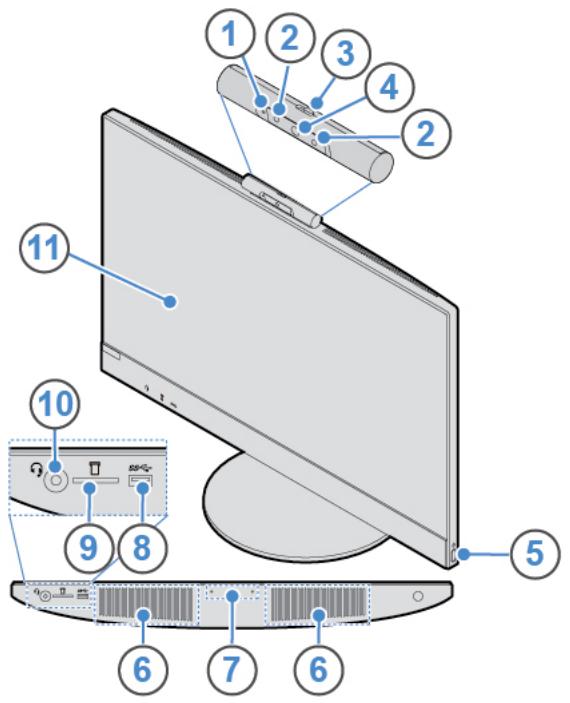

Figure 1. Vue avant

1 Voyant d'activité de la camera intégrée (en option)	2 Voyants à diode électroluminescente infrarouges (2) (en option)
3 Curseur de réglage du dispositif de protection de la caméra intégrée (en option)	4 Caméra intégrée (en option)
5 Bouton d'alimentation	6 Haut-parleurs internes (2)
7 Microphone intégré	8 Connecteur USB 3.1 Gen 1
9 Logement pour lecteur de cartes	10 Connecteur de casque
11 Écran

Voyant d'activité de laamera intégrée (en option)

Lorsque levoyant est allumé, cela signifie que laamera est en cours d'utilisation.

Voyants à diode electroluminescente infrarouges (en option)

Les voyageants s'allument lorsque vous utilisez la fonctionnalité d'authentication faciale Microsoft® Windows® Hello.

Remarque : Sous Windows 10, la fonctionnalité d'authentication faciale Windows Hello vous permet de
vous connecter à l'ordinateur en utilisant la reconnaissance faciale. Pour obtenir plus d'informations,
consultez la page suivante :
https://www.microsoft.com

3 Cursor de réglage du dispositif de protection de laamera intégrée

Permet de couvrir laamera intégrée.

4 Camera intégrée

Permet de prendre des photos ou de tener une video conférence.

Bouton d'alimentation

Permet de mettre l'ordinaireur sous tension. Si vous ne parvenez pas à mettre l'ordinaireur hors tension à partir du système d'exploitation, appuyez sur le bouton d'alimentation pendant au moins quatre secondes pour l'éteindre.

6 Haut-parleurs internes

Permet de dire dessons provenant de suaive ordinateur sans utilise un micro-casque ou un casque.

7 Microphone intégré

Permet d'enregistrer dessons ou d'utiliser un logiciel de reconnaissance vocale sans utiliser de microphone.

3 Connecteur USB 3.1 Gen 1

Permet de brancher un périhérique compatible USB. Pour optimiser le transfert de données, connectez un périhérique USB 3.1 Gen 1 à un connecteur USB 3.1 Gen 2 ou à un connecteur USB 3.1 Gen 1 au lieu d'un connecteur USB 2.0.

9 Logement pour lecteur de cartes

Permet de dire les données d'une carte mémoire prise en charge.

10 Connecteur de casque

Permet de brancher un micro-casque ou un casque sur votre ordinateur.

Ecran

En fonction du modele de l'ordinateur, vous écran d'ordinateur peut prendre en charge la fonctionnalité multi-tactile. Cette fonctionnalité vous permet d'interagir avec l'ordinateur en vous servant d'un ou deux doigts.

Remarques :

Pour effectuer une selection d'un simple cli, touchez l'ecran tactile une fois avec voire doigt.
- Pour cliquer deux fois, touche l'écran tactile deux fois, sans marquer de pause.
- Pour effectuer un clic droit, maintenez votre doigt appuyé sur l'écran tactile jusqu'à ce qu'un cercle apparaisse. Ensuite, soulevez votre doigt de l'écran pour faire apparaitre le menu contextual. Vous pouvez effectuer votre sélection à partir du menu.
- Pour lire ou modifier un document plus facilement, utilisez deux doigs pour effectuer un zoom avant, un zoom arrriere, faire defiler l'écran ou appliquer une rotation à l'écran.

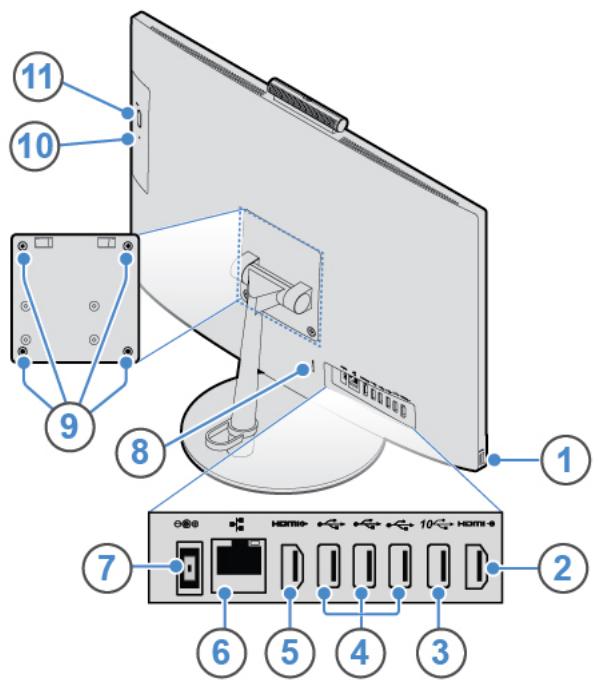

Vue arrière

Remarque : Il est possible que le modele de votre ordinateur differe légèrement de l'illustration.

Figure 2. Vue arrêté

1 Connecteur USB 3.1 Gen 1	2 Connecteur d'entrée HDMI™ 1.4
3 Connecteur USB 3.1 Gen 2	4 Connecteurs USB 2.0 (3)
5 Connecteur de sortie HDMI 1.4	6 Connecteur Ethernet
7 Connecteur du boîtier d'alimentation	8 Prise de sécurité
9 Orifices taraudés VESA®	10 Voyant d'activité du disque optique (en option)
11 Bouton d'éjection/de fermeture du disque optique (en option)

Connecteur USB 3.1 Gen 1

Permet de brancher un périhérique compatible USB. Pour optimiser le transfert de données, connectez un périhérique USB 3.1 Gen 1 à un connecteur USB 3.1 Gen 2 ou à un connecteur USB 3.1 Gen 1 au lieu d'un connecteur USB 2.0.

Connecteur de sortie HDMI 1.4

Permet d'envoyer des signaux audio et video depuis votre ordinateur vers un autre périphérique audio ou video, tel qu'un autre écran haute performance.

Connecteur USB 3.1 Gen 2

Permet de brancher un périhérique compatible USB. Pour optimiser le transfert de données, connectez un périhérique USB 3.1 Gen 2 à un connecteur USB 3.1 Gen 2 et non à un connecteur USB 3.1 Gen 1 ou USB 2.0.

4 Connecteurs USB 2.0

Permet de brancher un pérophérique compatible USB. Pour assurer un transfert de données optimal, branchez un pérophérique USB 2.0 à un connecteur USB 2.0.

5 Connecteur d'entrée HDMI 1.4

Permet d'envoyer des signaux audio et video depuis votre ordinateur vers un autre périphérique audio ou video, tel qu'un autre écran haute performance.

3 Connecteur Ethernet

Permet de connecter un cable Ethernet pour un accès réseau.

7 Connecteur du boitier d'alimentation

Permet de brancher le boîtier d'alimentation sur l'ordinateur pour alimenter ce dernier.

3 Prise de sécurité

Permet de fixer un verroude cable Kensington.

Orifices taraudés VESA

Permet de brancher le support de montage VESA correspondant avec les vis associées lors de l'installation de l'ordinateur sur un mur. Lorsque vous devez installer l'ordinateur au plafond ou sur un mur, il est nécessaire d'instructor quatre vis M4 x 10 mm à cet endroit.

Remarque : Avant de connecter le support de montage VESA, fixez un coussinet de montage d'une épaisseur de 2,6 mm sur chaque orifice de vis du support de montage VESA.

Voyant d'activité du disque optique (en option)

Cevoyantestallumélorsqueledisquoptiqueestencoursd'utilisation.

11 Bouton d'éjection/de fermeture du disque optique (en option)

Permet d'éjecter le plateau du disque optique. ÀpRES avoir installé un disque dans le plateau, appuyez sur le bouton d'éjection/de fermeture pour fermer le plateau.

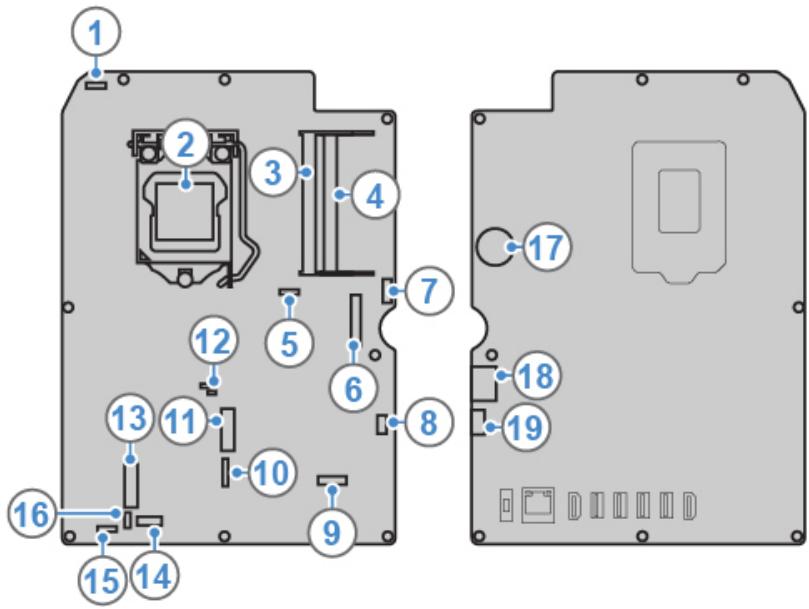

Carte mère

Remarque : Voir « Vue avant » et « Vue arrêté » pour obtenir d'autres descriptions de composants.

Figure 3. Carte mère

1 Connecteur de la camera intégrée	2 Port de microprocesseur
3 Emplacement mémoire 1 (DIMM1)	4 Emplacement mémoire 2 (DIMM2)
5 Connecteur du ventilateur système	6 Connecteur LVDS
7 Connecteur du disque optique	8 Connecteur de la carte du bouton d'alimentation
9 Connecteur de la fonction de rétro-éclairage de l'écran LCD	10 Connecteur de la carte d'E/S 3
11 Logement pour unité SSD M.2	12 Tampons JCRIS1
13 Logement pour carte Wi-Fi M.2	14 Connecteur de la carte d'E/S 1
15 Connecteur du haut-parleur interne	16 Connecteur de la carte d'E/S 2
17 Batterie à pile cellulaire	18 Connecteur SATA pour l'unité de stockage
19 Connecteur d'alimentation de l'unité de stockage

Type de machine et étiquette de modele

Une étiquette indiquant le type et le modele est apposée sur l'ordinateur. Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, ces informations permettent aux techniciens de maintenance d'identifier l'ordinateur et de vous proposer un service plus rapide. L'étiquette indiquant le type et le modele de l'ordinateur est apposée sur l'ordinateur, comme illustré.

Figure 4. Type de machine et étiquette de modèle

Réglage du socle du moniteur

Remarque : Le socle du moniteur est optionnel.

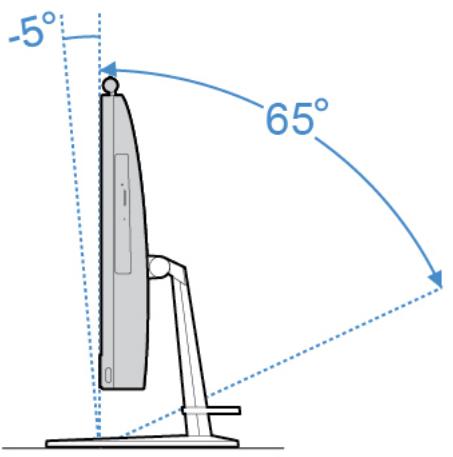

• Réglez la position verticale de l'ordinateur avec un angle de 5^ à l'avant et de 65^ à l'arrête.

Figure 5. Réglage de la position verticale de l'ordinateur avec un angle de 5^ à l'avant et de 65^ à l'arrête

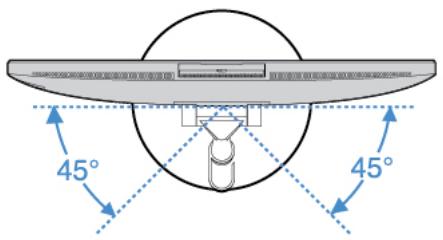

• Réglez l'ordinateur avec un angle de 45^ vers la gauche à 45^ vers la droite.

Figure 6. Réglage de l'ordinateur avec un angle de 45^ vers la gauche à 45^ vers la droite

Chapitre 2. Spécifications

Bloc d'alimentation

• Alimentation de 90 watts avec détention automatique de la tension
• Alimentation de 120 watts avec détention automatique de la tension

Unités de stockage

• Unité de stockage 2,5 pouces (en option)
• Unité SSD M.2 (en option)

Fonctions video

• Connecteur d'entrée HDMI 1.4
• Connecteur de sortie HDMI 1.4

Fonctions audio

• La carte video intégrée prend en charge les opérations suivantes :

• Connecteur de casque

• Micro intégré
  Haut-parleur interne

• La carte video discrete disponible en option, offre des capacités etendues et un comfort audio optimisés.

Fonctions d'entrée-sortie (E/S)

• Connecteurs audio (connecteur de casque et du micro intégré)
• Logement pour lecteur de cartes
• Connecteur Ethernet
• Connecteur d'entrée HDMI 1.4
• Connecteur de sortie HDMI 1.4
• Connecteur de casque
• Connecteurs USB (USB 2.0 et USB 3.1)

Extension

• Emplacements de mémoire
• Disque optique (en option)
  Baied'unité de stockage

Fonctions réseau

• Réseau local Ethernet
• Réseau local sans fil (en option)
• Bluetooth (en option)

Dimensions physiques

Pour V530-22ICB AIO :

Largeur:490mm

• Hauteur:409mm
• Profondeur : 228 mm

Pour V530-24ICB AIO :

Largeur:543mm
- Hauteur: 437 mm
- Profondeur : 228 mm

Poids (sans emballage)

Pour V530-22ICB AIO : configuration maximale à la livraison : 6,1 kg
Pour V530-24ICB AIO : configuration maximale à la livraison : 7,0 kg

Déclaration sur le taux de transfert USB

En fonction de nombreux facteurs tels que la capacité de traitement de l'hôte et des péripériques, des attributs de fichier et d'autres facteurs relatifs à la configuration du système et de l'environnement d'exploitation, le taux de transfert réel des différents connecteurs USB sur ce péripérisque peut varier et est inférieur à la vitesse de transfert listée ci-dessous pour chaque péripérisque correspondant.

Périphérique USB	Vitesse de transfert (Gbits/s)
3.1 Gen 1	5
3.1 Gen 2	10
3.2	20

Chapitre 3. Verrouillage de l'ordinateur

Ce chapitre vous montre comment verrouiller l'ordinateur à l'aide des dispositifs de verrouillage afin de préserver sa sécurité.

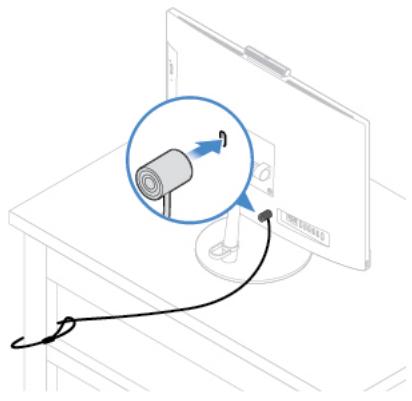

Installation d'un verrou de cable Kensington

Vouss pouvez utiliser un verrou de cable de type Kensington pour fixer l'ordinateur sur un bureau, une table ou tout autre point d'attache non permanent. Le verrou de cable se branche à la prise de sécurité, située à l'arrière de l'ordinateur. En fonction du type selectionné, le verrou de cable fonctionne à l'aide d'une clé ou d'une combinaison. Il permet également de verrouiller les boutons utilisés pour ouvrir le carter de l'ordinateur. Il s'agit du même type de verrou que celui utilisé sur la plupart des ordinateurs portables. Vous pouvez commander un verrou de cable directement auprès de Lenovo en effectuant une recherche sur Kensington à l'adresse suivante : http://www.lenovo.com/support

Figure 7. Installation d'un verrou de cable Kensington

Chapitre 4. Remplacement d'options matérielles

Ce chapitre explique comment remplacer des pieces matérielles sur votre ordinateur.

Avant de remplacer les éléments matériels

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu cette section et le Manuel d'informations sur le produit.

Remarques avant de replacer les éléments matériels

Utilisez uniquement des composants fournis par Lenovo.
- Pour installer ou remplaçer du matériel en option, conformez-vous aux instructions duprésent manuel, ainsi qu'à celles fournies avec votre nouvel équipement.
- Dans de nombreux pays ou régions, la CRU défectueuse doit être returnée à Lenovo. Des informations sont fournies à ce propos avec la CRU ou vous seront communiquées quelques jours après la réception de la CRU.

Manipulation des composants sensibles à l'électricité statique

Ouvrez l'emballage antistatique contenant le nouveau composant uniquement lorsque le composant défectueux a été retire de l'ordinateur et lorsque vous étés prét pour l'installation du nouveau. Si l'électricité statique est inoffensive pour votre santé, elle risque en revanche de causeurs des dommages importants aux composants et options de leur ordinateur.

Lorsque vous manipuez du matériel ou d'autres composants de l'ordinateur, prenez les précautions suivantes pour éviter de les endommager :

• Limitez vos mouvements. Vos mouvements pourraient générer de l'électricité statique autour de vous.
• Manipulez toujours les options et autres composants de l'ordinateur avec précaution. Tenez les cartes PCI/PCIe, les modules de mémoire, les cartes mère et les microproessesurs par leurs côts. Evitez de poser vos doigs sur la zone de circuits imprimés.
• Empêchez toute autre personne de toucher les options et autres composants.
• Mettez en contact l'emballage antistatique du nouveau composant avec l'obturator en métal d'un emplacement d'extension ou avec toute autre surface métallique non peinte de l'ordinateur ; maintenez ce contact pendant au moins deux secondes. Cela permet de réduire l'électricité statique de l'emballage et de votre corps avant l'installation ou le remplacement d'un composant.
• Si possible, retirez le nouveau composant de son emballage antistatique et installez-le directement sur l'ordinateur sans le déposer. Sinon, posez-le sur son emballage anti-statique, sur une surface plane et lisse.
• Ne placez pas le composant sur le carter de l'ordinateur ni sur toute autre surface métallique.

Identification des unités replacables sur site (y compris les CRU)

• Les unités replácables sur site (FRU) sont des composants de l'ordinateur qui peuvent être mis à niveau ou replacés par un technicien formé. Les unités replácables sur site incluent toutes les CRU. Pour obtenir des informations détaillées sur les FRU, telles que les références FRU et les modèles d'ordinateur pris en charge, consultez le site suivant : http://www.lenovo.com/serviceparts-lookup

• Les unités replacables par l'utilisateur (CRU) sont des composants de l'ordinateur qui peuvent être mis à niveau ou replacés par l'utilisateur.

• CRU en libre service : les CRU en libre service sont facies à installer. Ces CRU peuvent être indépendantes, verrouillées ou fixées par deux vis maximum. Le clavier, la souris et tout périphérique USB sont des exemples de CRU en libre-service. Il vous incombe de replacer des CRU en libre service.

• CRU optionnelles : la manipulation de CRU de service en option nécessite des compétences techniques et, parfois, des outils appropriés (un tournevis, par exemple). Ces CRU sont des composants isolés au sein de l'ordinateur. Elles sont généralement dissimulées par un panneau d'accès fixé par plus de deux vis. Vous devezPTRir les vis et le panneau pour acceder à la CRU spécifique. Les CRU optionnelles peuvent être remplacées et installées par les utilisateurs ou par un technicien de maintenance Lenovo au cours de la période de garantie.

Avant de remplaçer des FRU

Avant de remplacer une FRU, lisez ce qui suit :

• Seul le personne certifié et formé peut réparer l'ordinateur.
• Avant de remplacer une FRU, lisez l'intégrality de cette section sur le remplacement des pièces.
• Soyez extrémement prudent pendant des opérations d'écriture, telles que la copie, la sauvégarde ou le formatage.

Il est possible que les séquences des unités de l'ordinateur dont vous assurez la maintenance aient ete modifiées. Vous risque de supprimer des données ou des programmes si vous selectionnez une unité incorrecte.

• Remplacez uniquement une FRU par une FRU du modele correcte.
  Lorsque vous remplacez une FRU, assurez-vous que le modele de l'appareil et le numero de série FRU sont corrects.
• Une FRU ne doit pas'être remplaced en raison d'une panne ponctuelle et non reproducible.
  Les pannes ponctuelles peuvent se produit pour un grand nombre de raisons qui ne sont pas liées à une panne matérielle, comme un rayonnement cosmique, une décharge electrostatique ou des erreurs logicielles. Envisagez le remplacement des FRU uniquement en cas de problèmes récurrents. Si vous pensez qu'une FRU est défectueuse, effacez le journal d'erreur et exécutez le test à nouveau. Si l'erreur ne se produit plus, ne remplacez pas la FRU.
• Remplacez uniquement une FRU défectueuse.

Localisation des unités replacables sur site (y compris les CRU)

Remarques :

• Certains des composants sont en option.
• Pour remplaçer un composant qui n'est pas répertorié ci-dessous, contactez un technicien du centre de services Lenovo. Pour obtenir la liste des numérios de téléphone du support Lenovo, rendez-vous sur le site :

http://www.lenovo.com/support/phone

Figure 8. Localisation des unités replácables sur site (y compris les CRU)

CRU en libre service

19 Socle de l'écran
20 Base du socle de I'écran
40 Souris
41 Clavier
42 Cordon d'alimentation
43 Boitier d'alimentation

Non CRU

1 Carter décoratif avant de l'écran LCD
2 Ecran LCD
3 Support d'écran
4 Support du microphone intégré
5 Microphone intégré
6 Câble de la fonction de rétro-éclairage de l'écran LCD
Cable LVDS
Support du disque optique
Support du disque optique
10 Câble du disque optique
11 Unité de disque optique

CRU en libre service	Non CRU
	12 Cadre du disque optique
	13 Support de montage VESA
	14 Câble d'unité de stockage
	15 Caméra intégrée
	16 Support d'unité de stockage
	17 Unité de stockage
	18 Carter de l'ordinateur
	21 Carte du bouton d'alimentation
	22 Câble de la carte du bouton d'alimentation
	23 Antennes Wi-Fi
	24 Haut-parleurs internes
	25 Câble 1 de la carte d'E/S
	26 Câble 3 de la carte d'E/S
	27 Câble 2 de la carte d'E/S
	28 Support de la carte d'E/S
	29 Carte d'E/S
	30 Cadre de la carte mère
	31 Batterie à pile cellulaire
	32 Module de mémoire
	33 Ventilateur système
	34 Microproessesur
	35 Dissipateur thermique
	36 Carte mère
	37 Carte Wi-Fi
	38 Blindage de la carte Wi-Fi
	39 Unité SSD M.2

Remplacement du clavier ou du clavier sans fil

Remarque : Le clavier sans fil est disponible sur certains modèles uniquement.

Remplacement du clavier

1. Mettez l'ordinateur hors tension et débranchez tous les cordons d'alimentation des prises de courant.
2. Debranchez de l'ordinateur le cordon de l'ancien clavier.
3. Connectez un nouveau clavier sur le connecteur approprié de l'ordinateur.

Figure 9. Remplacement du clavier

Remplacement du clavier sans fil

1. Retirez votre ancien clavier sans fil.
2. Retirez le nouveau clavier sans fil de son emballage.
3. Ouvrez le compartment des piles et insérez-y deux piles AAA en respectant les indicateurs de polarité.

Figure 10. Remplacement du clavier sans fil

1. Retirez le dongle USB du compartment du clavier ou de la souris sans fil et branche-les sur l'un des connecteur USB de I'ordinateur.
2. Fermez le capot du compartment. Le clavier maintainant prét à l'emploi.

Remplacement de la souris ou de la souris sans fil

Remarque : La souris sans fil est disponible sur certains modèles uniquement.

Remplacement de la souris

1. Mettez l'ordinateur hors tension et débranche tous les cordons d'alimentation des prises de courant.
2. Débranche le cordon de l'ancienne souris de l'ordinateur.
3. Connectez une nouvelle souris au connecteur approprié sur l'ordinateur.

Figure 11. Replacement de la souris

Remplacement de la souris sans fil

1. Débranche la clé USB de votre ordinateur. Puis retirez votre ancienne souris sans fil.
2. Sortez la nouvelle souris sans fil de son emballage.
3. Ouvrez le compartment des piles et insérez-y deux piles AAA en respectant les indicateurs de polarité.

Figure 12. Ouverture du compartment de la batterie
Figure 13. Retrait de la clé USB

Figure 14. Branchement de la clé USB sur un port USB
Figure 15. Installation des piles de la souris

Figure 16. Fermetre du capot du compartment de la batterie

Figure 17. Activation de l'interrupteur d'alimentation

Remarques :

• Levoyant vert indique que la souris est prete à être utilisée.
• Levoyant clignotant orange signale que le niveau de la batterie est faible.
  Pour augmenter la durée de vie de la batterie, désactive l'interrupteur d'alimentation lorsque vous n'utilise pas la souris.
• Àpèras avoir débranché la clé USB de l'ordinateur, rangez-la dans le compartment de la souris sans fil ou dans celui du clavier sans fil.

Remplacement du boîtier d'alimentation

Attention : N'ouvre pas l'ordinateur et ne procedede z aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Remplacez le boitier d'alimentation.

Remarque : Il est possible que votre boîtier d'alimentation soit différent de l'illustration.

Figure 18. Retrait du boîtier d'alimentation
Figure 19. Retrait du cordon d'alimentation

Figure 20. Installation du cordon d'alimentation

Figure 21. Installation du boitier d'alimentation

Remplacement du socle du moniteur

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Placez une serviette ou un chiffon doux et propre sur le bureau ou la surface. En tenant l'ordinateur par les cots, déposez-le sur la table, l'écran dessous et le carter sur le dessus.
4. Remplacez le socle du moniteur.

Figure 22. Retrait du socle de l'écran

Figure 23. Retrait de la base du socle de l'écran

Figure 24. Installation de la base du socle de l'écran
Figure 25. Fixation de la base du socle de l'écran sur le socle de l'écran

Figure 26. Installation du socle de l'écran

Retrait de l'écran LCD

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

ATTENTION :

Mettez l'ordinateur hors tension et patientez plusieurs minutes jusqu'à son refroidissement à partir de la panneau de l'écran LCD.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
3. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
4. Retirez I'ecran LCD.

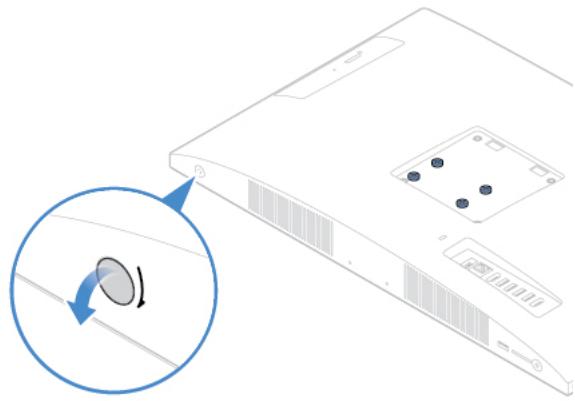

Figure 27. Extraction du capuchon de vis du panneau de l'écran LCD

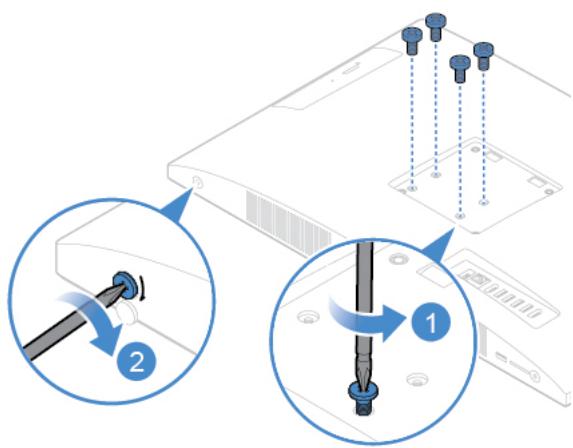

Figure 28. Retrait ou desserrage des vis

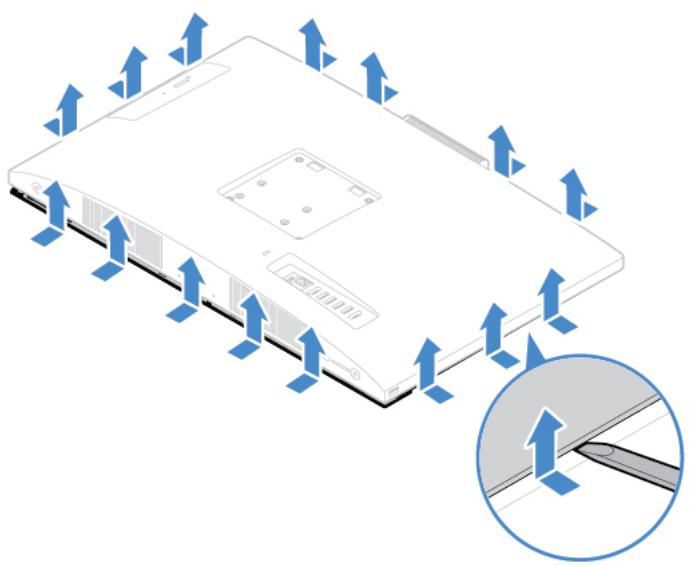

Figure 29. Insérez un taquet en plastique pour libérer les pattes de retenue

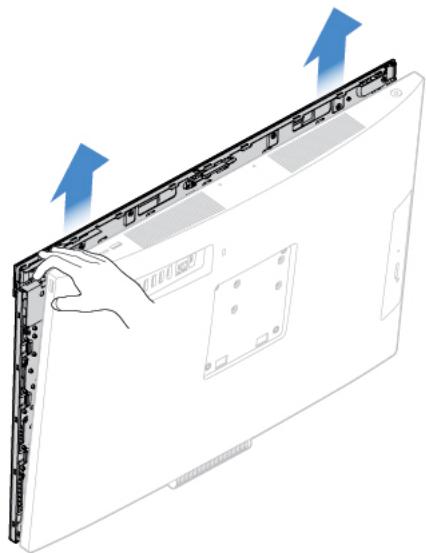

Figure 30. Retrait du panneau LCD de l'ordinateur

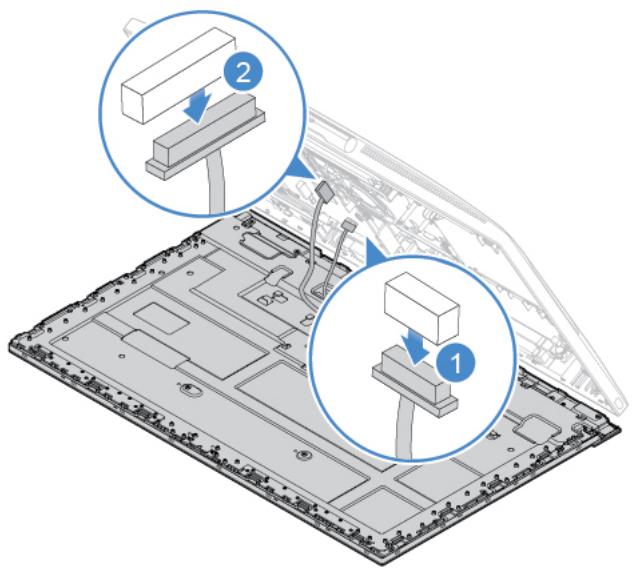

Figure 31. Débranchement des cables LCD de la carte mère

Remplacement du carter décoratif avant de l'écran LCD

Attention : N'ouvre pas l'ordinateur et ne procedede z aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.
3. Retirez les vis de fixation du carter décoratif avant de l'écran LCD pour retarder le carter.

Figure 32. Retrait des vis maintenant le carter décoratif avant de l'écran LCD

1. Installez les vis de fixation du carter decoratif avant du nouvel écran LCD sur le panneau de l'écran LCD.
2. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement du micro intégré

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.
3. Debranchez le cable du micro intégré du panneau de l'écran LCD.
4. Remplacez le micro intégré.

Figure 33. Retrait du micro intégré
Figure 34. Retrait du support du micro intégré

Figure 35. Installation du support du micro intégré

Figure 36. Installation du micro intégré

1. Branchez le cable du micro intégré au panneau de l'écran LCD.
2. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement du support LCD

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.
3. Retirez le carter decoratif avant de l'écran LCD. Voir « Remplacement du carter decoratif avant de l'écran LCD » à la page 24.
4. Retirez le micro intégré. Voir « Remplacement du micro intégré » à la page 25.
5. Débranche les cables LCD du panneau de l'écran LCD.
6. Retirez les vis de fixation du support de l'écran LCD.

Figure 37. Retrait des vis du support de l'écran LCD

1. Installé les trois vis de fixation du support du nouvel écran LCD sur le panneau de l'écran LCD.
2. Branchez les câbles LCD au panneau de l'écran LCD.
3. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement de laamera intégrée

Attention : N'ouvre pas l'ordinateur et ne procedede z aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.
3. Debranche le cable de laamera intégrée de la carte mère.
4. Remplacez laamera integreee.

Figure 38. Retrait de laamera intégrée

Figure 39. Installation de laamera intégrée
Figure 40. Installation des vis pour fixer laamera intégrée

1. Connectez le cable de la camera intégrée à la carte mère.
2. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement du disque optique

Attention : N'ouvre pas l'ordinateur et ne procedede z a aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.
3. Remplacez le disque optique.

Figure 41. Retrait de l'unité de disque optique

Figure 42. Insertion d'un bâton pointu dans l'orifice de l'unité
Figure 43. Extraction du cache du disque optique par l'une de ses extrémités

Figure 44. Extraction du cache du disque optique

Figure 45. Retrait du support de l'unité de disque optique
Figure 46. Installation du système de retenue du disque optique

Figure 47. Alignment les taquets en plastique dans le cache du disque optique avec les trous présents sur le disque optique

Figure 48. Installation du panneau du disque optique
Figure 49. Installation de l'unité de disque optique

1. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement du support du disque optique

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.
3. Débranche le cable du disque optique du support du disque optique.
4. Remplacez le support du disque optique.

Figure 50. Retrait du support du disque optique
Figure 51. Installation du support du disque optique

1. Branchez le cable du disque optique au nouveau support du disque optique.
2. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement de l'unité de stockage

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.
3. Débranche le cable de l'unité de stockage de la carte mère.
4. Remplacez l'unité de stockage.

Figure 52. Retrait du support de l'unité de stockage
Figure 53. Retrait de la protection du support de l'unité de stockage

Figure 54. Retrait de l'unité de stockage

Figure 55. Installation de l'unité de stockage
Figure 56. Installation de la protection du support de l'unité de stockage

Figure 57. Installation de l'unité de stockage

1. Connectez le cable de l'unité de stockage à la carte mère.
2. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement de la carte du bouton d'alimentation

Attention : N'ouvre pas l'ordinateur et ne procedede z aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.
3. Retirez l'unité de stockage. Voir « Remplacement de l'unité de stockage » à la page 32.
4. Debranche le cable de la carte du bouton d'alimentation connecté à la carte mère.
5. Remplacez la carte du bouton d'alimentation.

Figure 58. Retrait de la carte du bouton d'alimentation

Figure 59. Installation de la carte du bouton d'alimentation

1. Branchez le cable de la carte du bouton d'alimentation à la carte mère.
2. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement du haut-parleur interne

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.
3. Débranche de la carte mère le cable du haut-parleur interne.
4. Remplacez le haut-parleur interne.

Figure 60. Retrait du haut-parleur interne

Figure 61. Installation du haut-parleur interne

1. Connectez le cable du haut-parleur interne à la carte mère.
2. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement de la carte d'E/S

Attention : N'ouvre pas l'ordinateur et ne procedede z a aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.
3. Débranche les câbles de la carte d'E/S de la carte mère.
4. Remplacez la carte d'E/S.

Figure 62. Retrait du support de la carte d'E/S

Figure 63. Retrait de la carte d'E/S

Figure 64. Installation de la carte d'E/S
Figure 65. Installation du support de la carte d'E/S

1. Branchez les câbles de la carte d'E/S à la carte mère.
2. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement du ventilateur système

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.

2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.

3. Débranche le cable du ventilateur système de la carte mère.

4. Remplacez le ventilateur système.

Figure 66. Retrait du ventilateur système
Figure 67. Installation du ventilateur système

1. Branchez le cable du ventilateur système à la carte mère.
2. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement du dissipateur thermique

Attention : N'ouvre pas l'ordinateur et ne procedede z a aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.

3. Selon le modele d'ordinateur, reportez-vous à l'une des illustrations ci-dessous pour remplacer le dissipateur thermique.

4. Type 1

Figure 68. Retrait du dissipateur thermique
Figure 69. Installation du dissipateur thermique

Type 2

Figure 70. Retrait du dissipateur thermique
Figure 71. Installation du dissipateur thermique

1. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement du module de mémoire

Attention : N'ouvre pas l'ordinateur et ne procedede z a aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

Si vous ordinateur prend en charge un module de mémoire, installez celui-ci dans le logement DIMM 1. Si vous ordinateur prend en charge deux modules de mémoire, installez d'abord un module de mémoire dans le logement DIMM 1, puis installez l'autre sans l'emplacement DIMM 2.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.
3. Remplacez le module de mémoire.

Figure 72. Ouverture du système de retenue du module de mémoire

Figure 73. Retrait du module de mémoire

Figure 74. Installation du module de mémoire
Figure 75. Fermetre du système de retenue du module de mémoire

1. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement du disque SSD M.2

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.

3. Selon le modele d'ordinateur, reportez-vous à l'une des illustrations ci-dessous pour replacer le disque SSD M.2.

4. Type 1

Figure 76. Retrait de la bande sur le disque SSD M.2

Figure 77. Retrait de la vis

Figure 78. Retrait du disque SSD M.2
Figure 79. Installation du disque SSD M.2

Figure 80. Installation de la vis

Figure 81. Positionnement de la bande sur le nouveau disque SSD M.2.

Type 2

Figure 82. Retrait de la bande sur le disque SSD M.2

Figure 83. Retrait de la vis

Figure 84. Retrait du disque SSD M.2

Figure 85. Installation du disque SSD M.2
Figure 86. Installation de la vis

Figure 87. Positionnement de la bande sur le nouveau disque SSD M.2.

1. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement du microprocesseur

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

ATTENTION :

Le dissipateur thermique peut être très chaud. Mettez l'ordinateur hors tension et patientez minutes jusqu'à son refroidissement avant d'ouvrir le carter.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.
3. Retirez le dissipateur thermique. Voir « Remplacement du dissipateur thermique » à la page 39.
4. Remplacez le microprocesseur.

Remarques :

L'apparence de votre microprocesseur et de son connecteur peut etre differente de cette illustre.
- Vous ne devez manipuler le microprocesseur que par ses bords. Ne touche pas aux contacts en or situés dans la partie inférieure.
- Faites attention à ne rien faire tomber sur le connecteur du microprocesseur lorsqu'il est exposé. Les broches du connecteur doivent rester aussi propres que possible.

Figure 88. Déverrouillage du système de retenue du connecteur du microprocesseur

Figure 89. Inclinaison du connecteur du microprocesseur vers le haut
Figure 90. Retrait du microprocesseur

Figure 91. Installation du microprocesseur

Figure 92. Inclinaison du connecteur du microprocesseur vers le bas
Figure 93. Verrouillage du système de retenue du socket du microprocesseur

1. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement de la carte Wi-Fi

Attention : N'ouvre pas l'ordinateur et ne procedede z a aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.

2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.

3. Remplacez la carte Wi-Fi.

Figure 94. Retrait du dispositif de protection de la carte Wi-Fi

Figure 95. Déconnexion des antennes Wi-Fi

Figure 96. Retrait de la carte Wi-Fi

Figure 97. Installation de la carte Wi-Fi

Figure 98. Connexion des antennes Wi-Fi

Figure 99. Installez le dispositif de protection de la carte Wi-Fi

1. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement des antennes Wi-Fi

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.
3. Retirez les haut-parleurs internes. Voir « Remplacement du haut-parleur interne » à la page 36.
4. Retirez la carte d'E/S. Voir « Remplacement de la carte d'E/S » à la page 37.
5. Remplacez les antennes Wi-Fi.

Figure 100. Retrait des antennes Wi-Fi
Figure 101. Installation des antennes Wi-Fi

1. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement de la carte mère

Attention : N'ouvre pas l'ordinateur et ne procedede z a aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.
3. Retirez le dissipateur thermique. Voir « Remplacement du dissipateur thermique » à la page 39.
4. Retirez le microprocesseur. Voir « Remplacement du microprocesseur » à la page 47.
5. Retirez le module de mémoire. Voir « Remplacement du module de mémoire » à la page 41.
6. Retirez la carte Wi-Fi. Voir « Remplacement de la carte Wi-Fi » à la page 50.
7. Retirez le disque SSD M.2. Voir « Remplacement du disque SSD M.2 » à la page 43.
8. Prenez note du cheminement et du branchement des cables, puis débranchez-les tous de la carte mère. Voir « Carte mère » à la page 4.
9. Retirez les vis qui Maintiennent la carte mère pour retarder celle-ci.

Remarque : Saisissez avec précaution la carte mère par les bords.

Figure 102. Retrait des vis de fixation de la carte mère

1. Installez les vis pour fixer la nouvelle carte mère.
2. Dirigez tous les câbles que vous avez débranchés de la carte mère défailleante, puis branche-les à la nouvelle carte mère. Voir « Carte mère » à la page 4.
3. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement de la batterie à pile cellulaire

Attention : N'ouvre pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

L'ordinaire comporte une mémoire spéciale qui conserve la date, l'heure et les paramètres des fonctions intégrées, par exemple, les affectations des connecteurs parallelèses (configurations). Une batterie à pile cellulaire conserve ces informations actives lorsque vous mettez l'ordinaire hors tension.

La batterie à pile cellulaire ne nécessite normalement aucun chargement ou aucune maintenance tout au long de sa durée de vie ; toute fois, aucune batterie à pile cellulaire n'est éternelle. En cas de défaillance de la batterie à pile cellulaire, la date, l'heure et les données de configuration (y compris les mots de passer) sont perdues. L'ordinateur affiche alors un message d'erreur.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.
3. Retirez le dissipateur thermique. Voir « Remplacement du dissipateur thermique » à la page 39.
4. Retirez le microprocesseur. Voir « Remplacement du microprocesseur » à la page 47.
5. Retirez le module de mémoire. Voir « Remplacement du module de mémoire » à la page 41.
6. Retirez la carte Wi-Fi. Voir « Remplacement de la carte Wi-Fi » à la page 50.
7. Retirez le disque SSD M.2. Voir « Remplacement du disque SSD M.2 » à la page 43.
8. Retirez la carte mère. Voir « Remplacement de la carte mère » à la page 53.
9. Remplacez la batterie à pile cellulaire.

Figure 103. Pression sur le taquet métallique
Figure 104. Retirer la batterie à pile cellulaire

Figure 105. Installer la batterie à pile cellulaire

Figure 106. Pression sur la batterie à pile cellulaire

1. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Pourmettre au rebut la pile de la batterie, reportez-vous à la section « Consigne relative à la pile cellulaire au lithium » dans Consignes de sécurité et déclaration de garantie.

Remplacement du cadre de la carte mère

Attention : N'ouvre pas l'ordinaireur et ne procedede z aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.
3. Retirez le dissipateur thermique. Voir « Remplacement du dissipateur thermique » à la page 39.
4. Retirez le microprocesseur. Voir « Remplacement du microprocesseur » à la page 47.

5. Retirez le module de mémoire. Voir « Remplacement du module de mémoire » à la page 41.

6. Retirez la carte Wi-Fi. Voir « Remplacement de la carte Wi-Fi » à la page 50.

7. Retirez le disque SSD M.2. Voir « Remplacement du disque SSD M.2 » à la page 43.
8. Retirez la carte mère. Voir « Remplacement de la carte mère » à la page 53.
9. Remplacez le cadre de la carte mère.

Figure 107. Retrait du cadre de la carte mère
Figure 108. Installation du cadre de la carte mère

1. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Remplacement du support de montage VESA

Attention : N'ouvre pas l'ordinateur et ne procedede z aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le socle du moniteur. Voir « Remplacement du socle du moniteur » à la page 20.
2. Retirez l'écran LCD. Voir « Retrait de l'écran LCD » à la page 22.
3. Retirez le ventilateur système. Voir « Remplacement du ventilateur système » à la page 38.
4. Retirez le dissipateur thermique. Voir « Remplacement du dissipateur thermique » à la page 39.
5. Retirez le microprocesseur. Voir « Remplacement du microprocesseur » à la page 47.

6. Retirez le module de mémoire. Voir « Remplacement du module de mémoire » à la page 41.

7. Retirez la carte Wi-Fi. Voir « Remplacement de la carte Wi-Fi » à la page 50.

8. Retirez le disque SSD M.2. Voir « Remplacement du disque SSD M.2 » à la page 43.
9. Retirez la carte mère. Voir « Remplacement de la carte mère » à la page 53.
10. Retirez le cadre de la carte mère. Voir « Remplacement du cadre de la carte mère » à la page 56.
11. Remplacez le support de montage VESA.

Figure 109. Retrait du support de montage VESA
Figure 110. Installation du support de montage VESA

1. Terminate le remplacement. Voir « Fin du remplacement de composants » à la page 58.

Fin du remplacement de composants

Une fois tous les composants installés ou remplacés, remettez en place le carter de l'ordinateur, puis reconnectctez les câbles.

Pour remetre en place le carter de l'ordinateur et reconnectcer les cables, procedez comme suit :

1. Vérifiez que tous les composants ont été remontés correctement et que vous n'vez pas oublie d'outils ou de vis à l'intérieur de l'ordinateur.
2. Assurez-vous que les cables sont correctement positionnés avant de réinstaller le carter. Veiliez à éloigner les cables et les cordons des charnières et des panneaux latéraux du boîtier de l'ordinateur afin d'éviter toute gène lors de la remise en place du carter.
3. Réinstallation de l'écran LCD.

Figure 111. Branchement des cables LCD à la carte mère
Figure 112. Installation du carter de l'ordinateur

Figure 113. Installation ou serrage des vis

1. Installez le socle de l'ordinateur.
2. Placez l'ordinateur en position verticale.
3. Si un dispositif de verrouillage est disponible, utilisez-le pour verrouiller l'ordinateur.
4. Rebranche les cables et les cordons d'alimentation externes aux connecteurs de l'ordinateur correspondants.

Annexe A. Notices

Ce document peut containir des informations ou des références concernant certains produits, logiciels ou services Lenovo non annoncés dans ce pays. Pour plus de détails, référez-vous aux documents d'annexe disponibles dans votre pays, ou adressez-vous à votre partenaire commercial Lenovo. Toute référence à un produit, logiciel ou service Lenovo n'implique pas que seul ce produit, logiciel ou service puisse être utilisé. Tout autre élément fonctionnellement équivalent peut être utilisé, s'il n'enfreint aucun droit de Lenovo. Il est de la responsabilité de l'utilisateur d'évaluer et de vérifier lui-même les installations et applications réalisées avec des produits, logiciels ou services non expressement référencés par Lenovo.

Lenovo peut détenir des brevets ou des demandes de brevet couvrant les produits mentionnés dans ce document. La remise de ce document ne vous donneaucun droit de licence sur ces brevets ou demandes de brevet. Si vous désirez receivevoir des informations concernant l'acquisition de licences, veuillez en faire la commande par écrit à l'adresse suivante :

LE PRESENT DOCUMENT EST LIVRE « EN L'ETAT ». LENOVO DECLINE Toute RESPONSABILITE, EXPLICITE OU IMPLICITE, RELATIVE AUX INFORMATIONS QUI Y SONT CONTENUES, Y COMPRIS EN CE QUI CONCERNE LES GARANTIES DE NON-CONTREFACON, DE VALEUR MARCHANDE OU D'ADAPTATION A VOS BESOINS. Certaines juridictions n'autorisent pas l'exclusion des garanties implicites, auquel cas I'exclusion ci-dessus ne vous sera pas applicable.

Ce document peut conténir des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Lenovo peut modifier et/ou améliorer sans préavis les produits et programmes décrits dans ce document.

Les produits décrits dans ce document ne sont pas conçus pour être implantés ou utilisés dans un environnement où un dysfonctionnement pourrait entraîner des dommages corporels ou le décès de personnes. Les informations containues dans ce document n' affectent ni ne modifiert les garanties ou les specifications des produits Lenovo. Rien dans ce document ne doit être considéré comme une licence ou une garantie explicite ou implicite en matière de droits de propriété intellectuelle de Lenovo ou de tiers. Toutes les informations containues dans ce document ont été obtenues dans des environnements spécifiques et sont représentées en tant qu'illustration. Les résultats peuvent varier selon l'environnement d'exploitation utilisé.

Lenovo pourra utiliser ou diffuser, de toute manière qu'elle jugera appropriée et sans aucune obligation de sa part, tout ou partie des informations qui lui seront fournies.

Les références à des sites Web non Lenovo sont fournies à titre d'information uniquement et n'impliquent enaucun cas une adhésion aux données qu'ils contiennent. Les éléments figurant sur ces sites Web ne font paspartie des éléments de ce produit Lenovo et l'utilisation de ces sites relève de votre seule responsabilité.

Les données de performance indiquées dans ce document ont été déterminées dans un environnement contrôle. Par consécut, les résultats peuvent varier de manière significative selon l'environnement d'exploitation utilisé. Certaines mesures évaluées sur des systèmes en cours de développement ne sont pas garanties sur tous les systèmes disponibles. En outre, elles peuvent résultat d'extrapolations. Les résultats peuvent donc varier. Il incombé aux utilisateurs de ce document de vérifier si ces données sont applicables à leur environnement d'exploitation.

Annexe B. Marques

LENOVO et le logo LENOVO sont des marques de Lenovo.

VESA est une marque du groupe Video Electronics Standards Association.

Les termes HDMI et HDMI High-Definition Multimedia Interface sont des marques déposées de HDMI Licensing LLC aux Etats-Unis et dans d'autres pays.

Toutes les autres marques sont la propriété de leurs propriétaires respectifs. © 2019 Lenovo.

Lenovo
