Type de produit	Radiateur électrique à inertie
Marque	DELONGHI
Modèle	TRSW 0920
Puissance	3 niveaux (minimale, moyenne, maximale) via double interrupteur
Alimentation électrique	Secteur 230 V / 50 Hz (prise avec terre obligatoire)
Thermostat	Réglable avec position hors-gel (5°C)
Minuterie	Programmateur 24h par crans de 15 minutes
Fonctions	Chauffage, protection antigel, arrêt automatique en cas de surchauffe
Montage	Au sol sur pieds avec roulettes ou fixation murale (kit fourni)
Dimensions de fixation murale (D)	140 mm (1 kW), 210 mm (1,5 kW), 280 mm (2 kW), 385 mm (2,5 kW) selon version
Sécurité	Dispositif de sécurité contre la surchauffe, arrêt automatique
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec, appareil froid et débranché
Accessoires inclus	Pieds, roulettes, kit de fixation murale (2 supports supérieurs, 1 support inférieur, vis et tampons)
Utilisation en salle de bains	Déconseillé, ne pas utiliser près de baignoires, douches ou piscines
Réparabilité	Réparation exclusivement par le constructeur ou centre agréé (contient de l'huile)
Elimination	Ne pas jeter avec les déchets urbains, respecter la directive 2002/96/EC

FOIRE AUX QUESTIONS - TRSW 0920 DELONGHI

Comment monter les pieds et roulettes du radiateur ?

Sortez les pieds et roulettes de l'emballage. Introduisez les roulettes dans l'axe du pied jusqu'au déclic. Montez les pieds dans la partie inférieure en introduisant les supports guides entre la boîte de commande et le premier élément, puis entre la boîte arrêté et le dernier élément. Encastrez les ergots dans les sièges prévus et serrez à fond la vis à œillet. Remettez le radiateur à la verticale.

Comment fixer le radiateur au mur ?

Utilisez le kit de montage mural fourni. Marquez les trous avec un gabarit selon la dimension D correspondant à votre modèle. Percez, insérez les tampons, fixez les supports supérieurs A. Accrochez le radiateur, puis fixez le support inférieur B au centre de la base pour éviter tout décrochage. Vissez le support B après avoir percé le trou correspondant.

Comment régler le thermostat ?

Tournez le thermostat à fond vers la position max, puis mettez le radiateur en marche. Une fois la température désirée atteinte, tournez lentement le bouton jusqu'au déclic (clic). La température sera alors maintenue constante automatiquement.

Comment utiliser la minuterie 24h ?

Regardez l'heure, tournez le disque numéroté de l'horloge dans le sens des aiguilles jusqu'à ce que l'heure actuelle coïncide avec le repère ▲. Poussez les crans vers le centre pour programmer les périodes de fonctionnement (chaque cran = 15 minutes). Les secteurs rouges indiquent les plages actives. Pour un fonctionnement continu, poussez tous les crans.

Que faire en cas de fuite d'huile ?

Ne pas ouvrir l'appareil. Contactez immédiatement le constructeur ou un centre de service après-vente agréé. Toute réparation nécessitant l'ouverture doit être effectuée exclusivement par du personnel qualifié.

Puis-je utiliser le radiateur dans la salle de bains ?

Non, il est déconseillé d'utiliser le radiateur dans la salle de bains ou à proximité de baignoires, lavabos, douches ou piscines pour éviter tout risque d'électrocution.

Comment nettoyer le radiateur ?

Laissez refroidir l'appareil et débranchez-le. Dépoussiérez avec un chiffon doux et sec. Évitez les poudres abrasives et les solvants. Si nécessaire, aspirez la saleté accumulée.

Que signifie la fonction antigel ?

La fonction antigel maintient la pièce à environ 5°C en position * du thermostat. Elle empêche le gel tout en économisant l'énergie. Assurez-vous que les interrupteurs sont enfoncés.

Pourquoi l'appareil fait-il des craquements à la première utilisation ?

Il est tout à fait normal que l'appareil émette des craquements lors de la première mise en marche, dus à la dilatation des matériaux. Ce phénomène disparaît après quelques utilisations.

Que faire si le radiateur ne s'allume pas ?

Vérifiez d'abord que l'appareil est branché sur une prise avec terre et que le thermostat n'est pas en position d'arrêt. Si le problème persiste, le dispositif de sécurité contre la surchauffe a pu se déclencher. Dans ce cas, adressez-vous à un centre de service agréé pour le réarmement.

MODE D'EMPLOI TRSW 0920 DELONGHI

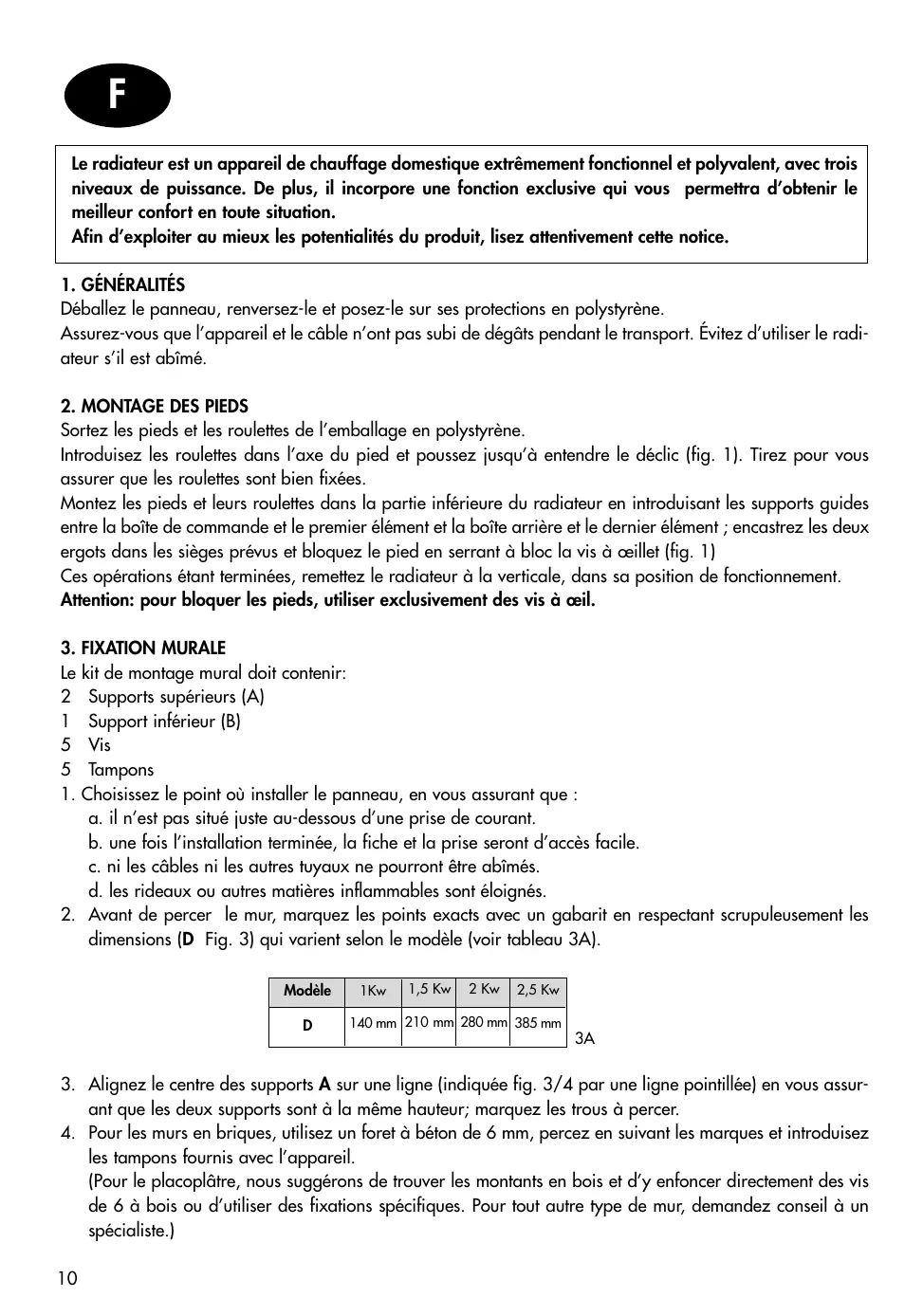

Le radiateur est un appareil de chauffage domestique extrêmement fonctionnel et polyvalent, avec trois niveaux de puissance. De plus, il incorpore une fonction exclusive qui vous permettra d'obtenir le meilleur confort en toute situation.

Afin d'exploiter au mieux les potentialités du produit, lisez attentivement cette notice.

1. Généralités

Déballez le panneau, renversez-le et posez-le sur ses protections en polystyrène.

Assurez-vous que l'appareil et le câble n'ont pas subi de dégâts pendant le transport. Évitez d'utiliser le radiateur s'il est abîmé.

2. Montage des PIEDS

Sortez les pieds et les roulettes de l'emballage en polystyrène.

Introduisez les roulettes dans l'axe du pied et poussez jusqu'à entendre le déclic (fig. 1). Tirez pour vous assurer que les roulettes sont bien fixées.

Montez les pieds et leurs roulettes dans la partie inférieure du radiateur en introduisant les supports guides entre la boîte de commande et le premier élément et la boîte arrêté et le dernier élément ; encastrez les deux ergots dans les sièges prévus et bloquez le pied en serrant à bloc la vis à œillet (fig. 1)

Ces opérations étant terminées, remettez le radiateur à la verticale, dans sa position de fonctionnement.

Attention: pour bloquer les pieds, utiliser exclusivement des vis à œil.

3. Fixation MURALE

Le kit de montage mural doit contenir:

2 Supports supérieurs (A)

1 support inférieur (B) 5 vis 5 tampons

1. Choisissez le point où installer le panneau, en vous assurant que :

a. Il n'est pas situé juste au-dessous d'une prise de courant. b. Une fois l'installation terminée, la fiche et la prise seront d'accès facile. c. Ni les câbles ni les autres tuyaux ne pourront être abîmés. d. Les rideaux ou autres matières inflammables sont éloignés.

1. Avant de percer le mur, marquez les points exacts avec un gabarit en respectant scrupuleusement les dimensions (D Fig. 3) qui varient selon le modèle (voir tableau 3A).

Modèle	1Kw	1,5 Kw	2 Kw	2,5 Kw
D	140 mm	210 mm	280 mm	385 mm

1. Alignez le centre des supports A sur une ligne (indiquée fig. 3/4 par une ligne pointillée) en vous assurant que les deux supports sont à la même hauteur ; marquez les trous à percer.
2. Pour les murs en briques, utilisez un foret à béton de 6 mm, percez en suivant les marques et introduisez les tampons fournis avec l'appareil.

(Pour le placoplatre, nous suggérons de tracer les montants en bois et d'y enfoncer directement des vis de 6 à bois ou d'utiliser des fixations spécifiques. Pour tout autre type de mur, demandez conseil à un spécialiste.)

1. Fixez les supports muraux "A" dans les trous, en utilisant les vis fournies.
2. Accrochez le radiateur aux supports (fig. 3/4)
3. Trouvez la position de fixation du support inférieur (B) et introduisez celui-ci au centre de la base de l'appareil; pour marquer la position exacte du trou, utilisez une des vis fournies (fig. 3). Ce support empêche tout décrochage accidentel de l'appareil.
4. Retirez le radiateur des supports A et percez le trou comme pour le support A ; introduisez le tampon. Raccrochez le radiateur sur les supports A, le support B étant inséré, et vissez-le (fig. 3). Le radiateur est maintenant fixe au mur. Évitez d'utiliser l'appareil dans la salle de bains.

Raccordement électrique

• Avant de brancher l'appareil sur la prise de courant, vérifie si la tension de secteur correspond à celle indiquée en V sur l'appareil et si la ligne d'alimentation et la prise supportent l'intensité requise. BRANCHEZ LE RADIATEUR EXCLUSIVEMENT SUR DES PRISES MUNIES D'UNE MISE À LA TERRE EFFICACE.
• Cet appareil est conforme à la Directive CEE 89/336 et au D. M. 476/92 sur la compatibilité électromagnétique.

4. Mode d'emploi

Mise en marche

Branchez l'appareil ; tournez le thermostat à bloc jusqu'à la position max. et mettez le radiateur en marche en agissant sur le/les interrupteur/s.

Modèles à double interrupteur (3 puissances)

• touche "I" enfoncée = puissance minimale (voyant allumé)
• touche "III" enforcée = puissance moyenne (voyant allumé)
• touches "I" et "II" enforcées = puissance maximale (voyants allumés)

Pour arrêter l'appareil, mettez les deux interrupteurs sur "0" et débranchez l'appareil.

Réglage du thermostat :

Une fois que la pièce aura atteint la température désirée, tournez lentement le bouton du thermostat jusqu'à la position signalée par un clic et pas au-delà. La température ainsi fixée sera automatiquement régée et maintenue constante par le thermostat.

Fonction hors-gel

Avec le thermostat à la position * et les interrupteurs appuyés, l'appareil maintient la pièce à une température de 5°C environ et empêche la congélation en toute économie d'énergie.

Modèle avec minuterie 24 heures

Pour programmer le chauffage, procédez de la façon suivante:

• Regardez l'heure à votre montre. Supposons qu’il soit 10 heures. Tournez dans le sens des aiguilles d’une montre le disque numéroté de l’horloge jusqu’à ce que le numéro 10 coïncide avec le repère ▲ imprimé sur celle-ci (fig. 5).
• Programmez les périodes de temps auxquelles vous souhaitez que l'appareil fonctionne, en poussant les crans vers le centre.
• Chaque cran correspond à une période de 15 minutes. Les secteurs rouges qui apparaissent correspondent aux périodes de fonctionnement.
• Ainsi programme, le radiateur fonctionnera automatiquement tous les jours selon l'horaire établi. (Important: l'appareil doit always rester branché). Pour modifier la programmation, il suffit de ramener les crans à leur position initiale et de programmer de nouvelles périodes.

Si vous désirez faire fonctionner l'appareil sans programmation, poussez tous les crans vers le centre. Dans ce cas, pour arrêter complètement l'appareil, éteignez les interrupteurs et débranchez l'appareil pour éviter de faire marcher l'horloge inutillement.

5. Entretien

Le radiateur n'exige aucun entretien particulier. Il suffit de le dépoussiérer avec un chiffon doux et sec, mais laissez-le refroidir d'abord. Évitez les poudres abrasives et les solvants. Si besoin est, aspirez la saleté qui s'est concentrée.

6. Recommandations

• Evitez d'utiliser le radiateur dans la salle de bains ou à proximité de baignoires, lavabos, douches et piscines.
• Evitez d'utiliser le radiateur comme sèche-linge et ne posez pas le câble d'alimentation sur les éléments chauds.
• Utilisez le radiateur exclusivement à la verticale.
• Laissez toujours au moins 50 cm entre l'appareil et les meubles ou autres objets.
• Par mesure de sécurité, si le câble d'alimentation est déterioré, faites-le remplacer exclusivement par le constructeur, dans un centre de service après-vente agréé ou en tout cas par un électricien qualifié. Lors de la première mise en marche, il est tout à fait normal que l'appareil émette des craquements. L'appareil ne doit pas être placé juste au-dessous d'une prise de courant fixe.
• Cet article a été rempli de la juste quantité d'huile. Toute réparation exigeant de l'ouvrir devra être effectuée exclusivement par le constructeur ou dans un centre de service après-vente agréé. Dans le cas de fuites d'huile, contactez le constructeur ou le service assistance.
• N'utilisez pas cet appareil dans une pièce de moins de 4m²
• Si vous devez jeter l'appareil, respectez les lois sur l'écoulement de l'huile.
• Ne posez pas le câble sur l'appareil encore chaud.
• Ne couvrez pas l'appareil quand il est en marche.

Les rallonges sont déconseillées car elles pourraient surchauffer pendant la marche de l'appareil.

Déballez l'appareil et retirez les évventuels résidus d'emballage encastrés à l'intérieur.

Un dispositif de sécurité arrête le radiateur en cas de surchauffe accidentelle.

Pour remettre l'appareil en marche, adressez-vous au centre de service agréé le plus proche.

IMPORTANT: afin d'éviter tout risque de surchauffe, ne jamais couvrir l'appareil pendant son fonctionnement, car cela provoquerait une dangereuse augmentation de température.

Avertissements pour l'elimination correcte du produit aux TERMES de la directive europeenne 2002/96/EC.

Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains.

Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service.

Éliminer séparément un appareil électroménager permet d’éviter les retombées négatives pour l’environnement et la santé dérivant d’une élimination incorrecte, et permet de recueillir les matériaux qui le composent dans le but d’une économie importante en termes d’énergie et de ressources. Pour rappeler l’obligation d’éliminer séparément les appareils électroménagers, le produit porte le symbole d’un caisson à ordures barré.
