99631312_FR_A - Hotte decor SAUTER - Notice d'utilisation et mode d'emploi gratuit

Marque	Sauter
Modèle	99631312_FR_A
Type de produit	Hotte décorative
Dimensions (approx)	60 cm (largeur) x 50 cm (profondeur) x hauteur réglable (min 70 cm au-dessus de la table de cuisson)
Poids estimé	15 kg
Alimentation électrique	220-240 V monophasé, 50 Hz, fusible 10 ou 16 A
Puissance d'éclairage	Lampe incandescente E14 40W ou halogène G4 20W 12V
Nombre de vitesses	3 ou 4 vitesses selon modèle
Type de commande	Électronique à boutons poussoirs
Modes de fonctionnement	Évacuation extérieure ou recyclage (avec filtre à charbon)
Diamètre de gaine d'évacuation	125 mm (adaptateur fourni), recommandé 150 mm
Distance minimale au plan de cuisson	70 cm (ou plus si indiqué par la table de cuisson)
Filtres	Filtre métallique cassette (lavable au lave-vaisselle), filtre à charbon actif (rechange annuel)
Entretien	Nettoyage mensuel du filtre métallique, changement annuel du filtre à charbon
Sécurité	Interdiction de flamber sous la hotte, surveillance des fritures, réparation par spécialiste agréé
Pièces détachées	Filtres métalliques, filtres à charbon, ampoules, hublot
Service après-vente	Contacter le distributeur Sauter ou un technicien qualifié

FOIRE AUX QUESTIONS - 99631312_FR_A SAUTER

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande, celle-ci doit être prise en compte.

Comment installer la hotte en mode évacuation extérieure ?

Raccordez la hotte à une gaine d'évacuation de diamètre minimum 125 mm (émaillée, alu, flexible ou ininflammable). Fixez le support de cheminée métallique, montez le clapet anti-retour sur la sortie du moteur, puis ajustez la cheminée télescopique. Assurez une arrivée d'air frais suffisante pour éviter la dépression.

Comment installer la hotte en mode recyclage ?

Ajoutez un filtre à charbon actif (vendu séparément). Retirez les clapets anti-retours si présents. Fixez le déflecteur plastique des fumées contre le mur, puis montez la cheminée télescopique en plaçant les ouïes vers le haut pour l'évacuation de l'air filtré.

Comment nettoyer le filtre métallique ?

Retirez les filtres métalliques (cassettes). Nettoyez-les avec un nettoyant ménager du commerce, rincez abondamment et séchez. Ils peuvent aussi être lavés au lave-vaisselle en position verticale, sans contact avec de la vaisselle sale ou des couverts en argent. Nettoyez impérativement tous les mois pour éviter tout risque d'incendie.

Quand et comment changer le filtre à charbon ?

Le filtre à charbon doit être changé au moins tous les ans (plus souvent selon l'utilisation). Pour le remplacer, retirez les cassettes métalliques, placez le nouveau filtre à charbon sur la cassette côté intérieur de la hotte, puis fixez-le avec les 2 tiges de maintien. Référez-vous à la plaque signalétique pour commander le bon filtre.

Comment remplacer l'ampoule de la hotte ?

Avant toute intervention, mettez la hotte hors tension (débranchez ou coupez le disjoncteur). Pour une lampe incandescente : retirez les filtres métalliques, dévissez l'ampoule E14-40W et remplacez-la. Pour une lampe halogène : retirez le hublot, changez la lampe G4-20W-12V, puis remontez le hublot.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique (prise, fusible 10 ou 16 A). Assurez-vous que la hotte est correctement branchée. Si le câble d'alimentation est endommagé, faites appel au service après-vente. Pour tout autre problème, contactez un technicien qualifié agréé par Sauter.

Puis-je utiliser la hotte sans les filtres métalliques ?

Non. Il est interdit d'utiliser la hotte sans les filtres métalliques car ils retiennent les vapeurs grasses et les poussières, et assurent une part importante de l'efficacité de l'appareil. De plus, leur absence augmente les risques d'incendie.

Comment régler la vitesse de la hotte ?

Une première pression sur le bouton de mise en route déclenche la vitesse 1. Chaque pression supplémentaire sur le même bouton permet d'enclencher la vitesse supérieure (2, 3, etc.). Un appui sur le bouton d'arrêt éteint la hotte. L'éclairage se commande séparément par un bouton dédié.

Où trouver la référence complète de mon appareil ?

La référence complète (type et numéro de série) figure sur la plaque signalétique fixée à l'intérieur de la hotte. Ces informations sont nécessaires pour commander des pièces détachées ou contacter le service après-vente.

MODE D'EMPLOI 99631312_FR_A SAUTER

Vous venez d’acquérir une nouvelle hotte SAUTER et nous vous en remercions. Nos équipes de recherche ont conçu pour vous une nouvelle génération d’appareils pour vous permettre d’exercer pleinement vos talents culinaires et vous régaler chaque jour.

Avec des lignes pures et une esthétique moderne, votre nouvelle hotte SAUTER s'intègre harmonieusement dans votre cuisine et allie parfaitement facilité d'utilisation et performances de cuisson.

Vous trouvez également dans la gamme des produits SAUTER, un vaste choix de fours, cuisinières, tables de cuisson, lave-vaiselle, fours micro-ondes et réfrigerateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte SAUTER.

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Spécialiste de tout l'univers de la cuisson, SAUTER contribue ainsi à la réussite culinaire, au plaisir partagé, à la convivialité en vous apportant des produits toujours plus performants, simples d'utilisation, respectueux de l'environnement, esthétiques et fiables.

La Marque SAUTER.

7, rue Henri Becquerel

92854 RUEIL-MALMAISON CEDEX

Tel:[phone]

S. A. S au capital de 10.000.000 Euros RCS Nanterre B 440 303 196

N° SIREN : 440 303 196 - APE 297 A

Consignes de sécurité

• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans les recouvrir de plats de cuisson au-dessous de la hotte (les flames aspirées risqueraient de déterminer l'appareil).
• Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante.
• Les réparations doivent être exclusivement effectuées par un spécialiste agréé.
• Nettoyez régulièrement le filtre cassette pour éviter tout risque de prise de feu.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon, etc...) n'est pas autorisé.

Ces hottes ont été conçues pour être utilisées par des particuliers dans un lieu d'habitation. Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.

Ces hottes sont destinées exclusivement à la cuisson des boissons et denrées alimentaires. Ces produits ne contiennent aucun composant à base d'amianté.

Tout au long de la notice,

vous signale les consignes de sécurité,

vous signalez les conseils et les astuces

Modèle électronique 3 ou 4 vitesses

Fig.1

Éclairage Arrêt Mise en route 1 Petite vitesse 2 Moyenne vitesse 3 Grande vitesse

Éclairage ● Arrêt Mise en route 1 Vitesse 1 2 Vitesse 2 3 Vitesse 3 4 Vitesse 4

Une première pression sur le bouton déclenche la mise en marche en vitesse 1. Chaque pression supplémentaire sur ce même bouton permet d'enclencher la vitesse supérieure.

Un appui sur le bouton déclenche l'arrêt de la hotte. Une simple pression sur déclenche la mise en marche ou l'extinction de l'éclairage.

Dans le cas d'une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres métalliques.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

Comment installer votre hotte ?

Vous possédez une sortie vers l'extérieur : fig. 4

Votre hotte peut être raccordée sur celle-ci par l'intermédiaire d'une gaine d'évacuation (minimum 125 mm, émaillée, en alu, flexible ou en matière ininflammable). Si votre gaine est inférieure à 125 mm de diamètre, passez obligatoirement en mode recyclage.

Vous ne possédez pas de sortie vers l'extérieur : fig. 5

Tous nos appareils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtre à charbon actif qui retiendra les odeurs.

Montage de votre hotte

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte.

• Tracez un trait horizontal à 70 cm minimum du plan de cuisson.
• Tracez un trait vertical sur le mur allant du plafond jusqu'au bord inférieur de la hotte.
• Placez contre le mur les gabarits de montage (fig. 2).
• Percez les 6 trous. Enforcez les 6 chevilles.
• Vissez les deux vis du haut de la hotte en les laissant dépasser de 5 mm.
• Retirez le filtre métallique.

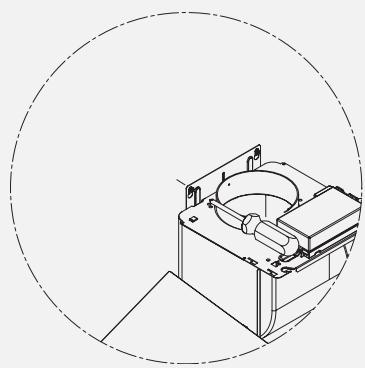

• Accrochez la hotte aspirante aux deux vis (fig. 3).
• Vissez les deux vis du bas.

Avant serrage complet des 4 vis, ajustez le niveau de la hotte.

Raccordement de votre hotte

Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75mm² (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Fonctionnement en évacuation extérieure: fig. 4 et 8

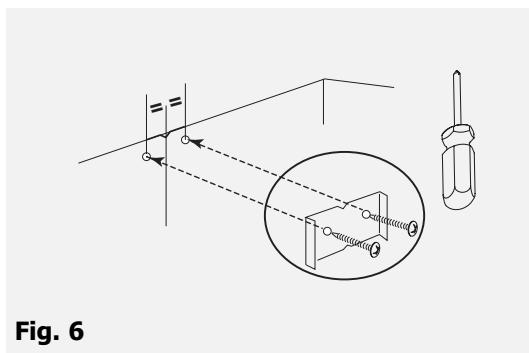

• Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique (fig. 6).

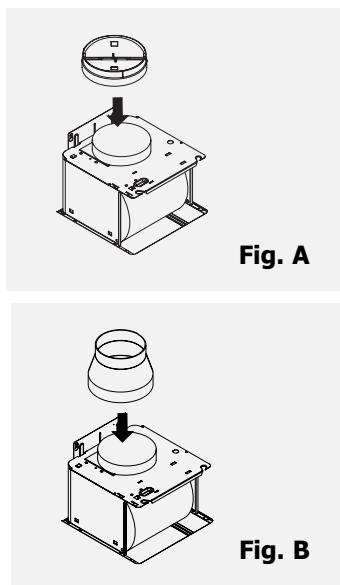

• Montez le clapet anti-retour sur la sortie du moteur (fig. A). Ce clapet anti-retour permet d'obstruer l'entrée d'air venant de l'extérieur.
• Dans le cas d'une gaine diamètre 125 mm, utilisez l'adaptateur fourni (fig. 8/fig. B).

Si vous gaine extérieure est inférieure à 125MM, il est obligatoire de raccorder votre hotte en mode recyclage.

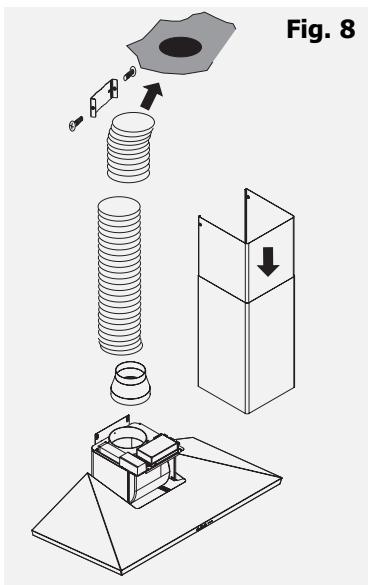

• Préparez votre cheminée téléscopique en prenant soin de dissimuler les ouies (fig. 8). Emboitez les cheminées l'une dans l'autre au maximum.
• Fixez la partie supérieure sur le support métallique.
• Ajustez la longueur de la cheminée téléscopique en descendant la partie inférieure et en l'emboitant dans le sommet de la hotte.

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter de mettre la pièce en dépression.

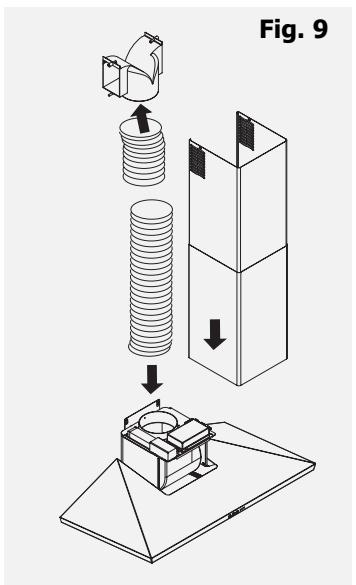

Fonctionnement en recyclage: fig. 5 et 9

• Il est possible de retirer les clapets anti-retours.
• Fixez contre le mur, en appui sur le plafond, le déflecteur plastique des fumées.

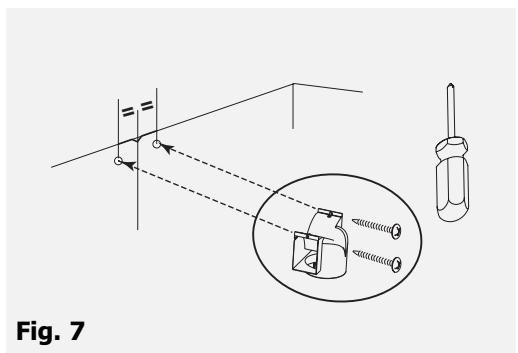

Prendre soin de centrer le déflecteur par rapport au trait vertical tracé sur le mur (fig. 7).

• Préparez votre cheminée en prenant soin de placer les ouïes vers le haut de manière que elles seront visibles (fig. 9).
• Fixez la partie supérieure sur le déflecteur plastique.
• Ajustez la longueur de la cheminée télescopique en descendant la partie inférieure et l'emboiter dans le sommet de la hotte.

Comment changer la lampe ?

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur,

Modèle avec lampe incandescante:

1. Retirez les filtres métalliques (fig. 10).

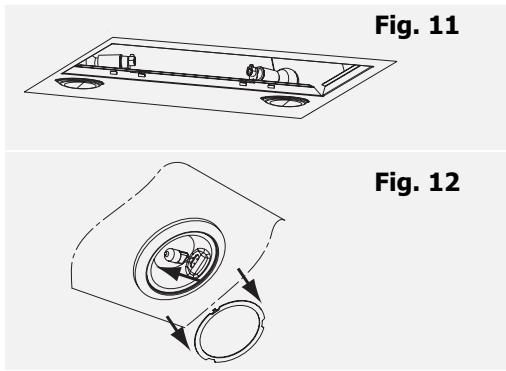

2. Dévissez puis changez l'ampoule E14-40W (fig. 11).
3. Remplacez les filtres métalliques.

Modèle avec lampe halogène:

1. Retirez le hublot (fig. 12).
2. Changez la lampe halogène G4-20W-12V.
3. Replacez l'ensemble en effectuant les opérations en sens inverse.

Comment nettoyer votre hotte ?

La hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur, avant que les filtres métalliques soient enlevés. Avant le nettoyage, les filtres métallique doivent être de nouveau fixés conformément aux instructions.

	FILTRE CASSETTE	FILTRE CHARBON ACTIF
	Avant la première utilisation du filtre cassette, retirez le film de protection.	Pour les hottes installées en recyclage
ENTRETIEN	IMPERATIF TOUS LES MOIS Pour éviter tout risque d'incendie.	IMPERATIF TOUS LES ANS
POURQUOI?	Ce filtre retient les vapeurs grasses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte.	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation.
COMMENT?	Avec un nettoyant menager du commerce, puis rince abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pasmettre en contact avec de la vaisselle sale ou des couverts en argent).	Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l'intérieur de la hotte) et notez la date de changement.

N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures. Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants ménagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.

Montage du filtre charbon (fig. 13)

1. Retirez les cassettes.
2. Placez le filtre charbon sur la cassette côté intérieur de la hotte.
3. Placez les 2 tiges de maintien.
4. Faites cette opération sur toutes les cassettes.

Qui contacter?

Les défauts d'aspect provoqués par une utilisation anormale ou le nettoyage avec des produits abrasifs qui n’entraine pas un non-fonctionnement ou une inaptitude à l’usage ne sont pas pris en compte par le fabricant. Tout dépannage doit être effectué par un technicien qualifié.

Seuls les distributeurs de notre marque :

• Connaissent parfaitement votre appareil et son fonctionnement,
• Appliquent intégralement nos méthodes de réglage, d'entretien et de réparation,
• Utilisent exclusivement les pièces d'origine.

En cas de réclamation ou pour commander des pièces de rechange à votre distributeur, précise-lui la référence complète de votre appareil, type de l'appareil et numéro de série.

Ces renseignements figurent sur la plaque signalétique fixée à l'intérieur de l'appareil.

Les descriptions et les caractéristiques apportées dans ce livre sont données seulement à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations nécessaires.

Fig. 1

Fig. 2

Fig. 3 Fig. 4

Fig. 5

99631312 02/05
