Type de produit	Platine vinyle à entraînement par courroie
Marque	TEAC
Modèle	TN300
Dimensions (L × H × P)	420 × 356 × 117 mm
Poids	4,9 kg
Alimentation	Adaptateur secteur 12 V, 500 mA (100-240 V, 50/60 Hz)
Consommation électrique (veille)	< 0,5 W
Consommation électrique (fonctionnement)	< 1,5 W
Vitesses de rotation	33 1/3 et 45 tr/min
Plateau	Aluminium moulé, diamètre 30 cm
Cellule	AT95E (Audio-Technica), type MM, tension 2,5 mV
Pression de la pointe	2,0 g (réglable de 0 à 5 g)
Bras de lecture	Tubulure droite, équilibrage statique, longueur utile 223 mm
Sorties audio	RCA (L/R) avec préampli phono intégré commutable
Port USB	Type B pour enregistrement sur ordinateur (USB Audio CODEC)
Rapport signal/bruit	≥ 67 dB (pondéré A)
Plurage et scintillement	0,2 %
Entretien	Essuyer avec un chiffon doux et un détergent léger ; débrancher avant nettoyage
Sécurité	Ne pas exposer aux liquides, ne pas obstruer la ventilation, utiliser uniquement l'adaptateur fourni
Accessoires inclus	Tapis caoutchouc, adaptateur 45 tr/min, porte-cellule, cellule AT95E montée, plateau, couvercle, patins, charnières, câble audio, câble USB, adaptateur secteur, manuel, garantie
Température de fonctionnement	5 °C à 35 °C

FOIRE AUX QUESTIONS - TN300 TEAC

Comment équilibrer le bras de lecture et régler la pression de la pointe ?

Pour équilibrer le bras, mettez la molette d'antipatinage sur zéro, libérez le bras, abaissez le lève-bras et tournez le contrepoids jusqu'à ce que le bras soit horizontal. Ensuite, tournez la bague de réglage de pression de la pointe pour aligner le 0 avec la ligne centrale, puis tournez le contrepoids pour atteindre la pression recommandée (2,0 g pour la cellule AT95E fournie). Enfin, réglez l'antipatinage sur la même valeur.

Comment brancher la platine à un amplificateur ?

Utilisez le câble audio fourni (RCA). Si votre amplificateur possède une entrée PHONO, réglez le sélecteur PHONO EQ sur THRU. Sinon, réglez-le sur ON pour utiliser le préampli intégré et branchez sur une entrée ligne (AUX, CD, etc.). Veillez à ne pas brancher la sortie PHONO EQ ON sur une entrée PHONO, car le niveau serait trop élevé.

Comment enregistrer des vinyles sur ordinateur via USB ?

Branchez le câble USB fourni entre la platine et l'ordinateur. Mettez la platine sous tension. L'ordinateur détectera 'USB Audio CODEC'. Utilisez un logiciel d'enregistrement (par exemple Audacity). Sélectionnez ce périphérique comme source d'entrée. Dans les paramètres avancés, choisissez '2 canaux, 16 bits, 48000 Hz'. Lancez l'enregistrement tout en lisant le disque.

Que faire si le son saute ou est instable ?

Vérifiez que la platine est placée sur une surface stable et horizontale. Assurez-vous que la pointe est propre et non usée. Nettoyez le disque avec un chiffon anti-statique. Vérifiez l'équilibrage du bras et la pression de la pointe (2,0 g). Éloignez la platine des enceintes ou des sources de vibrations. Si le problème persiste, le disque peut être rayé.

Comment nettoyer la pointe et le disque ?

Pour la pointe, utilisez un nettoyant spécial pointe avec une brosse douce. Ne frottez pas fort. Les disques se nettoient avec un chiffon antistatique doux, en suivant les sillons, de l'intérieur vers l'extérieur. Évitez les produits chimiques agressifs. Rangez toujours les disques dans leur pochette.

Comment changer la cellule ?

Détachez le porte-cellule du bras. Déconnectez les fils (code couleur : blanc/gauche+, bleu/gauche-, rouge/droit+, vert/droit-). Retirez les vis de fixation, installez la nouvelle cellule, puis reconnectez les fils. Réglez la position de la cellule pour que la distance entre la pointe et le porte-cellule soit d'environ 2,0 mm. Ensuite, équilibrez le bras et réglez la pression de pointe.

Quelle est la consommation électrique en veille ?

La consommation en veille est inférieure à 0,5 W. Une fois allumée (bouton START), elle est inférieure à 1,5 W. La platine s'éteint automatiquement en mode veille via la touche STANDBY/ON.

Quels accessoires sont fournis avec la platine ?

Les accessoires incluent : un tapis en caoutchouc, un adaptateur 45 tr/min, un porte-cellule avec cellule AT95E montée, le plateau, le couvercle de platine, deux patins en caoutchouc pour couvercle, deux charnières, un câble audio RCA, un câble USB, un adaptateur secteur (GPE053A-120050-Z), le mode d'emploi et une carte de garantie.

Comment installer le plateau et la courroie ?

Placez la platine sur une surface plane. Alignez le plateau avec l'axe central et installez-le. Ensuite, passez la courroie en caoutchouc autour de la poulie du moteur (visible par l'ouverture ronde) en veillant à ne pas la tordre. Faites tourner le plateau pour vérifier le montage. Enfin, placez le tapis en caoutchouc (côté nervuré vers le bas).

Quelles précautions de sécurité respecter ?

N'exposez pas l'appareil aux gouttes ou éclaboussures. Ne placez pas de récipients remplis de liquide dessus. Installez-le dans un endroit bien ventilé (au moins 20 cm des murs). Débranchez l'adaptateur avant de nettoyer. N'utilisez que l'adaptateur fourni. Évitez une pression acoustique excessive avec un casque. Tenez la fiche pour débrancher le cordon.

MODE D'EMPLOI TN300 TEAC

• N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment atteindre facilement la fiche du cordon d'alimentation.
• La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
• Des précautions doivent être prises pour l'emploi d'écouteurs ou d'un casque avec le produit car une pression acoustique (volume) excessive dans les écouteurs ou dans le casque peut provoquer une perte d'audition.

Modèle pour le canada

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de CONFORMITE

Nous, TEAC AUDIO EUROPE, Liegnitzer Straße 6, 82194 Gröbenzell, Allemagne, déclarons sous notre propre responsabilité que le produit TEAC décrit dans ce mode d'emploi est conforme aux normes techniques lui correspondant.

Attention

Les changements ou modifications apportés à cet équipement et dont la conformité n'est pas expressément approuvée par TEAC CORPORATION invalideront la garantie de l'utilisateur.

Mise au rebut des équipements électriques et électroniques

(a) Tout équipement électrique et électronique doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. (b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. (c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements. (d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les équipements électriques et électroniques doivent être collectés et traités séparément des déchets ménagers. (e) Des systèmes de retrait et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des derniers équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Mise au rebut des piles et/ou accumulateurs

(a) Les piles et/ou accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. (b) En vous débarrassant correctement des piles et/ou accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. (c) Le traitement incorrect des piles et/ou accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine car ils contiennent des substances dangereuses. (d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les piles et/ou accumulateurs doivent être collectés et traités séparément des déchets ménagers.

Pb, Hg, Cd

Si une pile ou un accumulateur contient plus que les valeurs spécifiées de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) telles que définies dans la directive sur les batteries (2006/66/EC), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE.

(e) Des systèmes de retard et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des piles et/ou accumulateurs, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous les avez achetés.

Sommaire

Nous vous remercions d'avoir choisi TEAC. Lisez ce mode d'emploi avec attention pour tirer les performances importantes de cette unité.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES 20

Avant l'utilisation 21

Préparation de la platine 23

Notes sur les pointes pour disque. 25

Branchements. 26

Nomenclature et fonctions des parties. 27

Couvercle de la platine 28

Manipulation des disques. 29

Changement de cellule. 30

Fonctionnement de base 31

Enregistrement avec un ordinateur 33

Guide de dépannage 34

Caractéristiques techniques. 35

Éléments fournis

Vérifiez que vous disposez bien de tous les accessoires représentés ci-dessous. Veuillez contacter le magasin dans lequel vous avez acheté cette unité si l'un de ces accessoires manque ou a été endommagé durant le transport.

Tapis en caoutchouc × 1

Adaptateur 45 tr/min × 1

Porte-cellule × 1

Cellule à aimant mobile AT95E (fabriquée par Audio-Technica) déjà montée

Plateau × 1

Couvercle de la platine × 1

Patins en caoutchouc pour couvercle de platine × 2

Charnières × 2

Câble audio × 1

Cable USB × 1

Adaptateur secteur (GPE053A-120050-Z) × 1

Mode d'emploi (ce document) × 1

• Conservez ce mode d'emploi dans un endroit sûr pour vous y reférer ultérieurement.

Garantie × 1 (pour les consommateurs aux USA et au Canada uniquement)

• Voir au dos de ce document les informations concernant la garantie en Europe et dans d'autres pays ou régions.

Précautions d'emploi

• Ne placez rien sur le couvercle de la platine. Les objets posés sur le couvercle peuvent provoquer du bruit ou des vibrations ou tomber, en particulier lors de la lecture.
• Évitez d'exposer l'unité directement au soleil, de la placer près d'une source de chaleur ou dans d'autres conditions similaires. N'installez pas l'appareil au-dessus d'un amplificateur ou d'un équipement pouvant dégager une chaleur qui dépasse la température de fonctionnement de cette unité. Cela pourrait causer une décoloration, une déformation ou un mauvais fonctionnement.
• Il est possible que l'unité chauffe durant l'utilisation, laissez donc toujours un espace suffisant autour d'elle pour sa ventilation. Quand vous installez cette unité, laissez un peu d'espace (au moins 20 cm) entre elle et les murs et d'autres appareils afin de permettre une bonne dissipation thermique.

Si vous la placez par exemple dans un rack, laissez au moins 35 cm de libre au-dessus de l'unité et 10 cm derrière elle. Sans ces espaces, la température peut monter, risquant d'entraîner un incendie.

• NE DÉPLACEZ PAS L'UNITE DURANT LA LECTURE. Durant la lecture, le disque tourne. Ne soulevez et ne déplacez pas l'unité durant la lecture. Vous risqueriez d'endommager le disque, la pointe, la cellule ou l'unité.
• Retirez toujours le disque avant de déplacer ou de transporter cette unité. Transporter cette unité avec un disque sur la platine pourrait endommager le disque, la pointe, la cellule ou provoquer un dysfonctionnement.
• La tension d'alimentation doit correspondre à la tension imprimée sur le panneau arrière. Si vous avez des doutes à ce sujet, consultez un électricien.

Entretien

Si la surface de l'unité est sale, essuyez-la avec un chiffon doux ou utilisez un détergent liquide léger dilué. Laissez la surface de l'unité sécher complètement avant utilisation.

• N'utilisez pas de lingettes de nettoyage imbibées de produits chimiques, de diluants ou de substances similaires car cela pourrait endommager la surface de l'unité.

Attention

Par sécurité, débranchez le cordon d'alimentation de la prise secteur avant tout nettoyage.

Enregistrement du produit

Si vous êtes client aux USA, veuillez enregistrer votre produit sur le site web TEAC suivant :

Préparation de la platine

Maintenez l'unité en veille pendant son installation

1 Placez-la sur une surface plane.

Comme la hauteur des pieds de cette unité ne peut pas être réglée, veillez bien à la placer sur une surface plane.

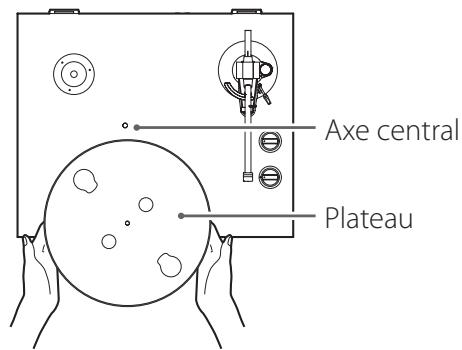

2 Installez le plateau.

Alignez le plateau avec l'axe central et installez-le.

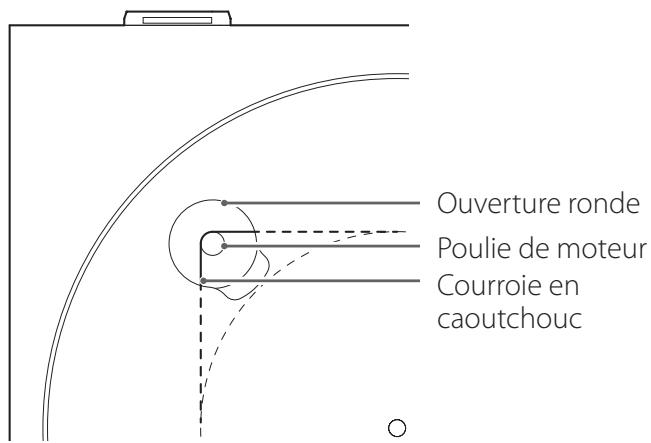

3 Enroulez la courroie autour de la poulie du moteur.

En passant par l'ouverture ronde, utilisez un doigt pour tirer sur la courroie en caoutchouc enroulée autour du sous-plateau et la faire passer autour de la poulie du moteur.

• Faites bien attention à ne pas tordre le caoutchouc.
• Faites tourner plusieurs fois le plateau pour vous assurer que le montage est sûr.

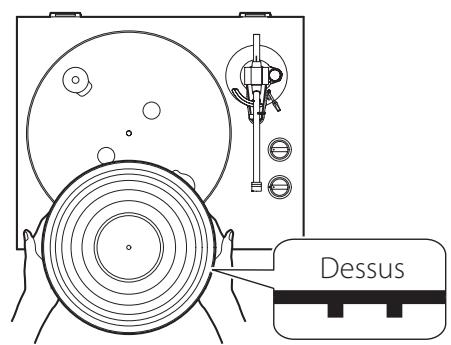

4 Placez le tapis en caoutchouc.

Placez le tapis de protection fourni sur le plateau avant utilisation.

• Le tapis en caoutchouc a un dessus et un dessous. Comme représenté dans l'illustration, le côté avec les nervures circulaires concentriques doit être tourné vers le bas.

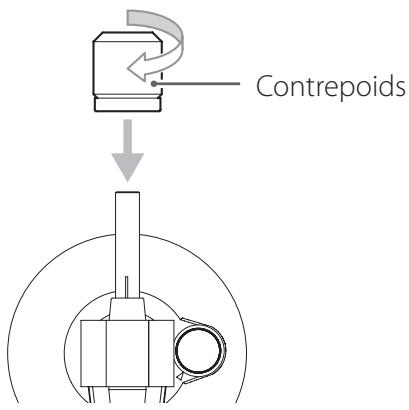

Placez le contrepoids à l'extrémité du bras de lecture et tournez-le dans le sens horaire pour le visser.

6 Installez le porte-cellule.

Insérez le porte-cellule à l'autre extrémité du bras de lecture et tournez l'écrou pour le fixer en place.

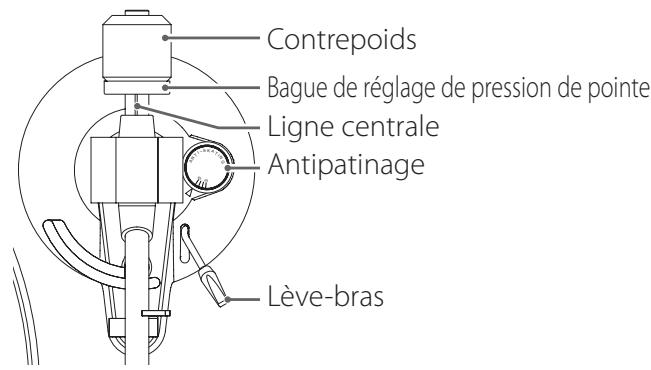

Équilibrage du bras de lecture et réglage de la pression de la pointe

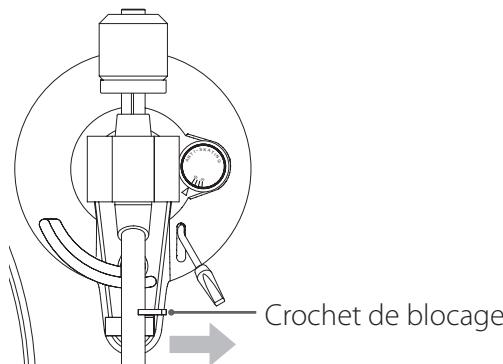

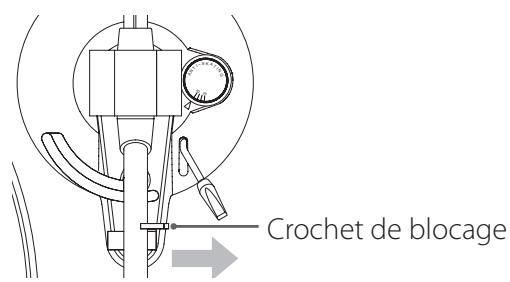

1 Réglez la molette d'antipatinage sur zéro. 2 Repoussez le crochet de blocage vers la droite pour libérer le bras de lecture.

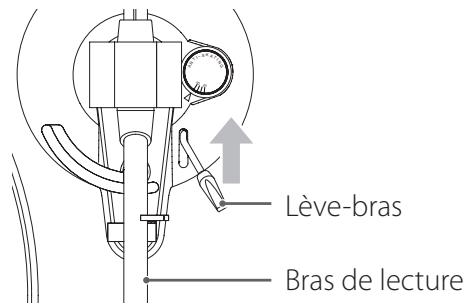

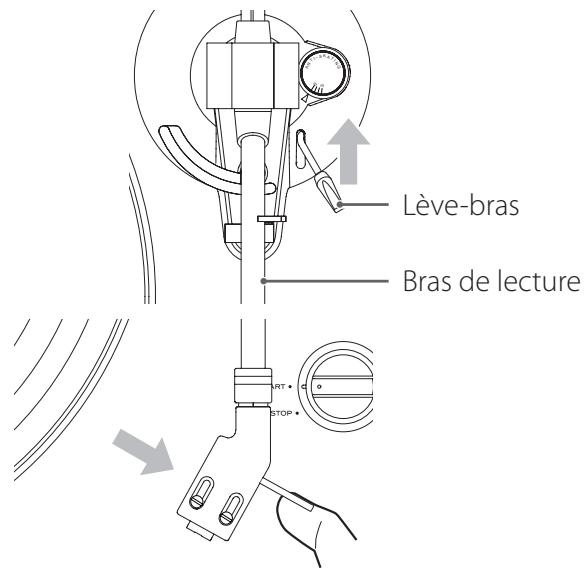

3 Soulevez le lève-bras et poussez le bras de lecture légèrement vers la gauche. 4 Baissez le lève-bras.

5 Tournez le contrepoids jusqu'à ce que le bras de lecture soit à l'horizontal.

• Retirez le cache de protection de la pointe de la cellule avant de faire les réglages.
• Veillez bien à ne pas laisser la pointe de la cellule toucher l'unité.

Ramenez le bras de lecture à sa position d'origine et rabattez le crochet de blocage sur la gauche pour verrouiller le bras. Tournez la bague de réglage de pression de la pointe pour que la ligne centrale s'aligne avec le 0 sur la graduation.

Veillez à ne pas faire tourner le contrepoids.

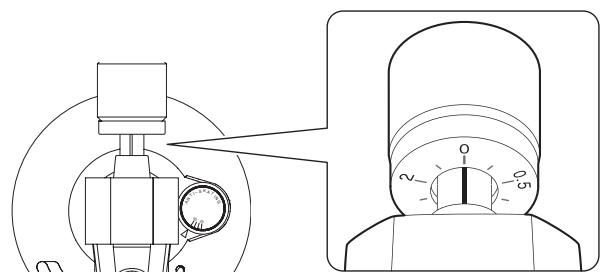

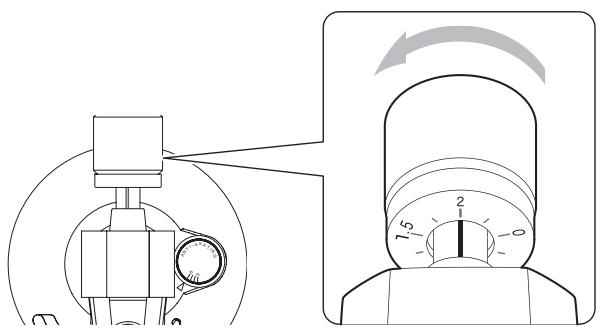

Tournez le contrepoids afin que la graduation de la bague de réglage de pression de la pointe corresponde à la valeur de pression de pointe spécifique pour la cellule.

• La pression de pointe pour la cellule fournie est de 2,0g.

Donc, tournez le contrepoids jusqu'à la graduation 2 si vous utilisez la cellule fournie.

Réglez la molette d'antipatinage.

Commencez en la réglant à 2 et ajustez-la durant la lecture d'un disque (page 31) sur la position qui donne un bon équilibre entre les volumes gauche et droit.

Notes sur les pointes pour disque

• Les pointes pour disque sont des pièces de précision à manipuler avec précaution pour éviter de tordre ou d'endommager leur extrémité. Si une pointe est tordue ou endommagée, elle pourrait ne plus être en mesure de suivre précisément le sillon audio et pourrait endommager les disques ou causer d'autres dysfonctionnements.
• Si une pointe est sale, utilisez un nettoyant pour pointe du commerce ou un produit similaire pour la nettoyer.
• Ne frottez pas fort sur la pointe avec un objet dur. N'essuyez pas la pointe avec un diluant ou d'autres produits chimiques. Cela pourrait l'endommager.

Remplacement de la pointe

La cellule fournie est une AT95E Audio-Technica.

Achetez une pointe de rechange pour la cellule AT95E par exemple chez le revendeur auprès duquel vous avez acquis cette unité.

Suivez les instructions de remplacement dans le manuel de la pointe de rechange.

Attention

• Comme de forts bruits pourraient soudainement se produire, mettez l'unité en veille avant de changer la pointe.
• Faites attention de ne pas abîmer vos mains ou l'équipement. Veillez à ne pas permettre à de petits enfants d'avaler accidentellement les pointes.

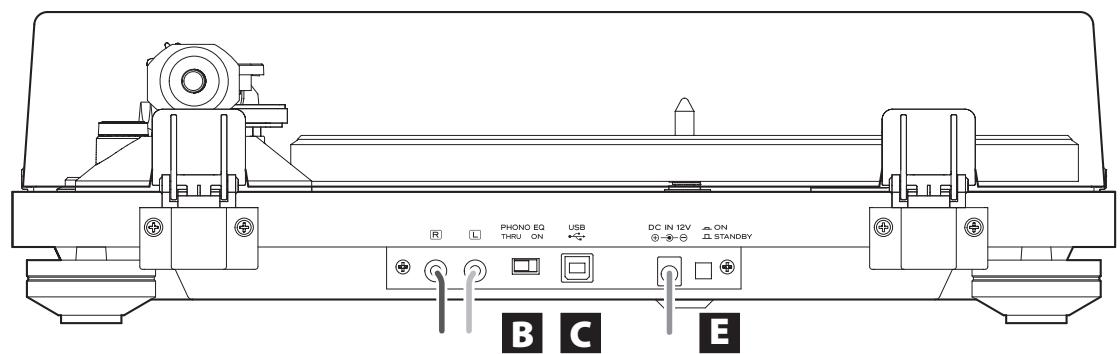

Branchements

Quand PHONO EQ est sur ON, branchez les prises d'entrée audio de l'amplificateur, etc. Quand PHONO EQ est sur THRU, branchez les entrées PHONO d'un amplificateur, etc.

Précautions lors des branchements

• Ne mettez l'unité sous tension qu'une fois tous les branchements effectués.
• Lisez attentivement les modes d'emploi des appareils que vous branchez et suivez leurs instructions quand vous faites les branchements.

Prises de sortie audio analogue (l/r)

Ces prises produisent les signaux audio analogiques. Le réglage du sélecteur PHONO EQ change le type de signal produit.

Utilisez le câble audio fourni (ou un modèle du commerce) pour raccorder d'autres appareils aux prises de sortie de cette unité.

Blanc (L)

Rouge (R)

Les signaux ayant été amplifiés par l'amplificateur égaliseur intégré sont produits par les prises de sortie audio analogue (L/R).

Le signal de la cellule à aimant mobile est directement produit par les prises de sortie audio analogique (L/R).

Utilisez cette option pour le branchement d'un équipement ayant des entrées PHONO.

• À la sortie d'usine, ce sélecteur est réglé sur ON.

Attention

Avec un réglage sur ON, si le branchement est fait aux entrées PHONO d'un amplificateur, par exemple, le son produit par les enceintes et le casque sera très fort, ce qui peut endommager l'équipement ou l'audition.

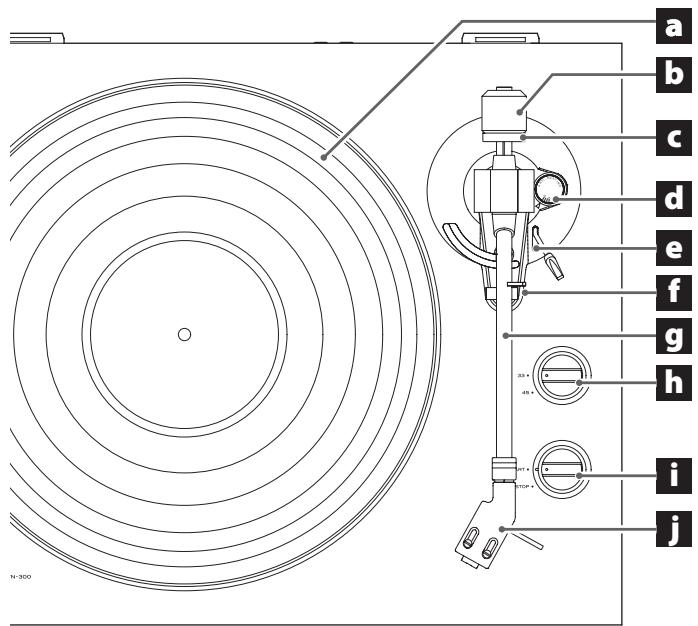

Nomenclature et fonctions des parties

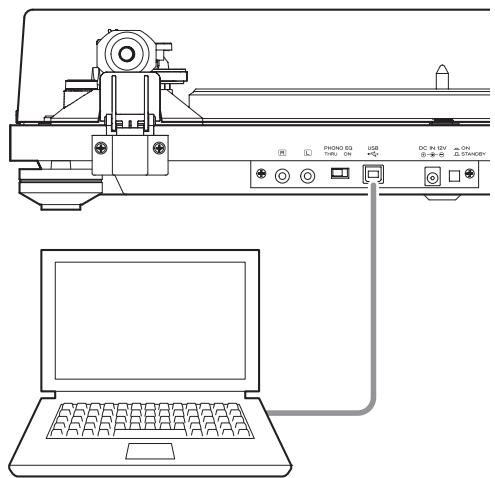

Branchez-le au port USB d'un ordinateur pour convertir le signal audio de cette unité en numérique et l'envoyer à l'ordinateur (page 33).

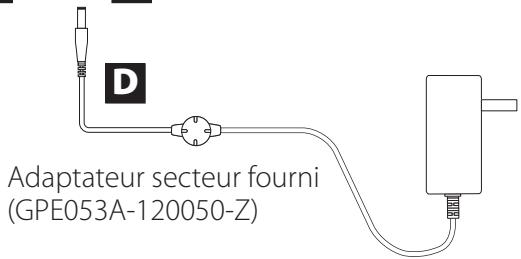

Après avoir fait tous les autres branchements, branche à cette prise l'adaptateur secteur fourni (GPE053A-120050-Z).

Vérifiez que le bloc d'alimentation de l'adaptateur secteur est branché dans une prise secteur.

• Débranche le cordon d'alimentation de la prise secteur si vous avez l'intention de laisser l'appareil inutilisé de façon prolongée.
• N'utilisez aucun adaptateur secteur autre que celui fourni (GPE053A-120050-Z).

Veillez à brancher le cordon d'alimentation dans une prise secteur fournissant la tension correcte. Le branchement à une prise fournissant une tension incorrecte pourrait entraîner un incendie ou une électrocution. Tenez le cordon d'alimentation par sa fiche quand vous le branchez ou le débranchez. Ne tirez jamais sur le cordon lui-même. Débranchez le cordon d'alimentation de la prise secteur si vous avez l'intention de laisser l'appareil inutilisé de façon prolongée.

Appuyez sur la touche STANDBY/ON pour allumer l'unité ou la mettre en veille (standby).

Plateau tourne-disque

Placez les disques au centre du plateau.

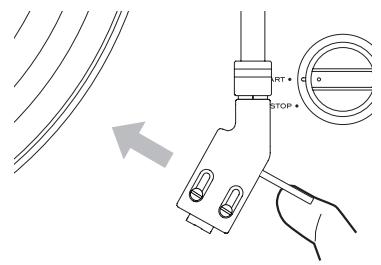

Lève-bras

Utilisez ce levier pour soulever le bras de lecture et l'abaisser sur le disque.

C'est un support pour poser le bras de lecture. Poussez délicatement le loquet vers la droite pour libérer le bras de lecture avant de dire un disque.

Bras de lecture

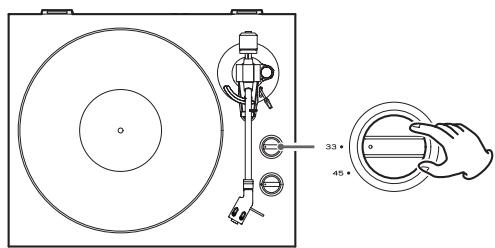

Règle la vitesse de rotation (tr/min) adaptée au disque.

Montage des patins en caoutchouc

Points de fixation des patins en caoutchouc

Patin en caoutchouc

Comme représenté dans l'illustration, montez les patins en caoutchouc sur les côtés gauche et droit du couvercle de la platine.

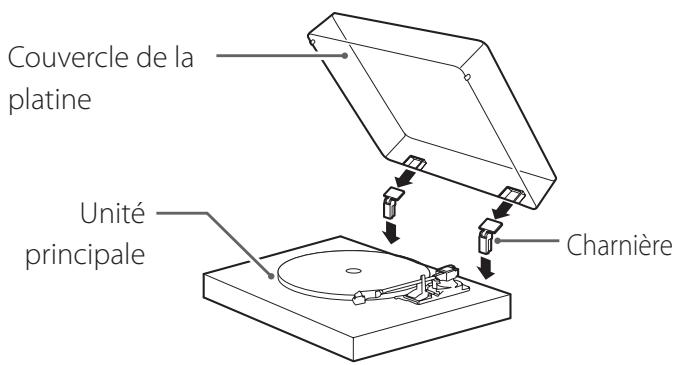

Fixation du couvercle de la platine

1 Insérez les charnières à fond dans les porte-charnières aux extrémités gauche et droite de l'arrière de l'unité principale. 2 Alignez le haut des charnières avec les porte-charnières du couvercle de la platine et insérez-les.

Dépose du couvercle de la platine

Maintenez les deux bords du couvercle de la platine et soulevez-le lentement pour l'extraire, avec les charnières, de l'unité. Ensuite, retirez les charnières du couvercle de la platine.

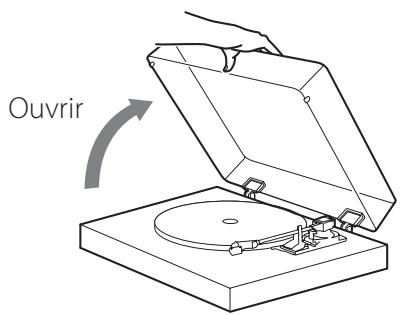

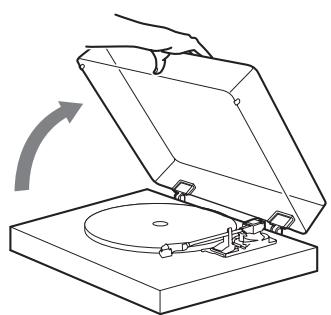

Ouverture

Tenez le bord avant du couvercle de la platine et soulevez-le délicatement pour l'ouvrir complètement jusqu'à ce qu'il s'arrête.

Le couvercle de la platine restera ouvert dans cette position.

Fermeture

Abaissez doucement le couvercle de la platine jusqu'à ce qu'il soit fermé.

Veillez à ne pas vous pincer les doigts, par exemple lors de l'ouverture et de la fermeture du couvercle de la platine.

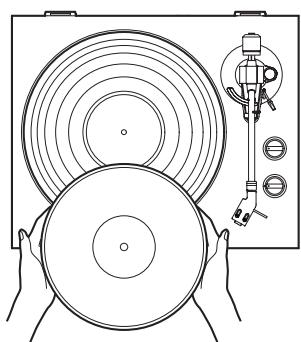

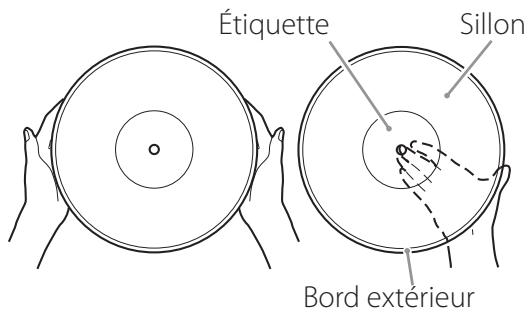

Tenue des disques

Lors de la prise en mains d'un disque ou sa sortie de la pochette, évitez de toucher le sillon en maintenant le disque d'une main entre son étiquette et son bord, ou en le tenant avec les deux mains par son bord.

Nettoyage

• Les traces de doigts et la poussière sur un disque peuvent provoquer du bruit et des sauts de son, ainsi qu'endommager le disque lui-même et la pointe. Utilisez un nettoyant pour disque du commerce pour nettoyer les disques. N'utilisez pas de diluant ni autre chose qu'un nettoyant pour disque. De tels produits chimiques pourrait abîmer la surface du disque.
• Lors de l'utilisation d'un nettoyant pour disque, balayez la surface du disque de façon circulaire, en suivant le sillon.

Précautions

• Ne laissez pas les disques dans des lieux exposés directement à la lumière du soleil ou qui sont très humides ou très chauds. Laisser longtemps un disque dans de telles conditions peut le faire gondoler ou lui causer d'autres dommages.
• N'empilez pas plusieurs disques et ne placez pas d'objets lourds dessus. Ne laissez pas non plus les disques de façon prolongée en position inclinée. Cela pourrait les faire gondoler ou leur causer d'autres dommages.
• Ne laissez pas des objets durs entrer en contact direct avec le sillon audio. Cela pourrait entraîner des rayures.
• Une fois que vous avez fini de jouer un disque, remplacez-le toujours dans sa pochette pour le rangement. Laisser un disque sans protection pourrait le faire gondoler ou le rayer.
• N'employez pas de disques fendus.

Changement de cellule

Pour changer la cellule, commencez par détacher le porte-cellule du bras de lecture.

• Nous vous recommandons de conserver le capuchon de protection de la pointe de cellule en place lors du remplacement de la cellule.

Fils de porte-cellule Cellule

1 Déconnectez de la cellule les fils du porte-cellule. Desserrez les vis et retirez la cellule. 3 Montez la nouvelle cellule et serrez les vis.

Voir l'illustration ci-dessous pour la position des vis après montage.

2,0 ± 0,5 ~mm

Raccordez les fils du porte-cellule à la cellule.

• Les signaux et les couleurs des fils du porte-cellule sont représentés ci-dessous.

Signal	Couleur
Canal gauche +	Blanc
Canal gauche –	Bleu
Canal droit +	Rouge
Canal droit –	Vert

5. Équilibrez le bras de lecture et réglez la pression de la pointe.

Suivez les procédures décrites dans « Équilibrage du bras de lecture et réglage de la pression de la pointe » en page 24.

Lecture des disques

1 Appuyez sur la touche STANDBY/ON à l'arrière de l'unité pour la mise sous tension.

2 Ouvrez lentement le couvercle de la platine.

Veillez à ne pas vous pincer les doigts, par exemple lors de l'ouverture et de la fermeture du couvercle de la platine. 3 Placez un disque sur le plateau.

Pour un 45 tr/min à grand trou central, utilisez l'adaptateur fourni.

Réglez la vitesse de rotation (tr/min) en fonction du disque.

La vitesse de rotation peut être réglée sur 33 1/3 ou 45 tr/min.

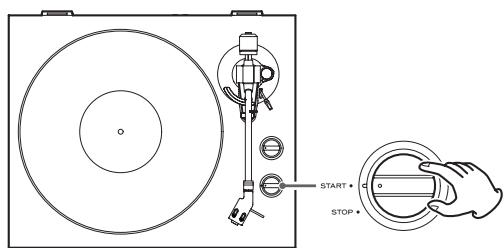

Tournez le bouton START/STOP en position START pour faire démarrer le plateau.

• Quand le bouton START/STOP est réglé sur START, le plateau commence à tourner et la LED bleue s'allume.

6 Repoussez le crochet de blocage vers la droite pour libérer le bras de lecture.

7 Soulevez le lève-bras.

• Vous pouvez aussi laisser le lève-bras baissé et amener le bras de lecture au-dessus du disque puis l'y poser lentement pour lancer la lecture.

9 Abaissez le lève-bras.

Abaissez lentement le bras de lecture jusqu'à ce que la pointe touche le disque et que la lecture commence.

• Nous vous recommandons de fermer le couvercle de la platine durant la lecture d’un disque pour éviter la poussière. Ne placez rien sur le couvercle de la platine. Les objets posés sur le couvercle peuvent provoquer du bruit ou des vibrations ou tomber, en particulier lors de la lecture.

Attention

• Durant la lecture, ne touchez pas le bras de lecture ni le disque qui tourne.
• N'arrêtez pas la rotation du plateau durant la lecture.

Durant la lecture du disque, une réinjection du signal (« larsen ») peut se produire si le volume est trop fort. Si cela se produit, baissez le volume de l'amplificateur.

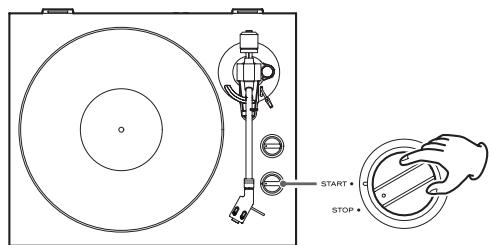

2 Ramenez le bouton start/stop sur STOP pour arrêter le plateau.

• Quand le plateau s'arrête, la LED bleue s'éteint.

Enregistrement avec un ordinateur

Branchez cette platine tourne-disque à un ordinateur au moyen du câble USB fourni pour convertir les signaux audio d'un disque en données numériques et les envoyer à l'ordinateur.

Systèmes d'exploitation pris en charge

Des ordinateurs fonctionnant sous les systèmes d'exploitation suivants peuvent être connectés par USB à cette unité.

Au 1er septembre 2014

OS X Lion 10.7

OS X Mountain Lion 10.8

OS X Mavericks 10.9

(au 2 septembre 2014)

Le fonctionnement avec des systèmes d'exploitation autres que ceux-ci n'est pas garanti.

• Cette unité fonctionnera avec le pilote standard du système d'exploitation (OS), donc il n'y a pas besoin d'installer un pilote spécifique.

1 Mettez l'ordinateur sous tension.

Vérifiez que le système d'exploitation fonctionne correctement.

3 Appuyez sur la touche standby/on de cette unité pour l'allumer.

Quand ils sont connectés, l'ordinateur détecte automatiquement le port USB de cette unité et l'identifie comme « USB Audio CODEC ».

• logiciel permettant l'enregistrement audio sur l'ordinateur. Vous pouvez acheter un logiciel d'enregistrement audio ou en télécharger un gratuit, comme Audacity (http://audacity.sourceforge.net/), sur internet. TEAC n'assure pas d'assistance pour Audacity.
• Lorsqu'un ordinateur est connecté par USB et enregistrre de l'audio, n'effectuez aucune des opérations suivantes. Cela pourrait entraîner un mauvais fonctionnement de l'ordinateur. Quittez toujours le logiciel d'enregistrement de l'ordinateur avant de faire ce qui suit.
• Déconnecter le câble USB
• Mettre l'unité en veille

Réglages de l'ordinateur

L'exemple suivant explique les réglages à faire quand on utilise Windows 7.

1 Dans le menu Démarrer, sélectionnez Panneau de configuration. 2 Cliquez sur « Son ». 3 Cliquez sur l'onglet « Enregistrement » et vérifiez que « USB Audio CODEC » est défini comme « Périphérique par défaut ». 4 Sélectionnez « Microphone USB Audio CODEC » et cliquez sur le bouton Propriétés. 5 Cliquez sur l'onglet « Statistiques avancées ». 6 Dans le menu déroulant « Format par défaut », sélectionnez « canal 2, 16 bits, 48000 Hz (Qualité DVD) ». 7 Cliquez sur « OK ».

Guide de dépannage

Si vous avez un problème avec cette unité, veuillez vérifier les points suivants avant de demander une intervention. Le problème pourrait aussi venir d'ailleurs que de cette unité. Vérifiez aussi que les appareils qui lui sont connectés sont correctement employés.

Si cette unité ne fonctionne toujours pas correctement, contactez le revendeur chez qui vous l'avez achetée.

Pas d'alimentation.

Vérifiez que l'adaptateur secteur est branché à une prise secteur. Puis appuyez sur la touche STANDBY/ON pour allumer l'unité (page 26).

Il n'y a pas de son.

Pour brancher les prises de sortie audio analogique de cette unité aux prises d'entrée audio d'un amplificateur ou autre équipement, réglez le sélecteur PHONO EQ (réglage de sortie audio) sur ON (page 26).

Vérifiez que le cache de la pointe (en plastique blanc) a été retiré. Nettoyez la pointe (page 25). Si la pointe est usée, remplacez-la (page 25). → Éloignez autant que possible l'unité des téléviseurs, fours à micro-ondes et autres appareils qui émettent des ondes électromagnétiques.

La hauteur est incorrecte.

Réglez la vitesse de rotation (tr/min) adaptée au disque (page 31).

Le son saute.

Des vibrations entraînent des sauts. Placez cette unité dans un endroit stable. Si le disque est sale, nettoyez-le. N'employez pas de disques rayés. → Équilibrez le bras de lecture et réajustez la pression de la pointe (page 24).

Si la pression de la pointe est plus basse que la valeur prévue pour la cellule, il y a plus de risques de saut.

Platine

Système d'entraînement. Par courroie

Moteur. Moteur CC

Vitesse de rotation. 33 1/3 tr/min, 45 tr/min

Variation de la vitesse de rotation. ±2%

Plurage et scintillement 0,2%

Rapport signal/bruit

67 dB ou plus (pondération A, filtré -3 dB à 20 kHz)

Plateau : Aluminium moulé de 30 cm de diamètre

Bras de lecture

Type debras

Bras de lecture à tubulure droite et équilibrage statique

Longueur utile du bras : 223 mm

Plage de variation de pression de la pointe : 0-5 g

Poids de cellule acceptable 3,5-6,5 g

Cellule

Type : MM (aimant mobile)

Tension de sortie 2,5 mV ±3 dB

Pression de la pointe. 2,0 ±0,5 g

Poids de la cellule. 5,7 ± 0,5 g

Poids avec portecellule... 10 g (vis, écrous et fils compris)

Tension de sortie

PHONO EQ THRU 2,5 mV ± 3 dB

PHONO EQ ON 155 mV (-16 dBV)

Prises de sortie. RCA

Port USB

Port USB pouvant recevoir une alimentation par le bus USB de l'ordinateur (pleine vitesse)

Connecteur USB type B

Prise en charge de l'alimentation par bus USB. 5V, 500 mA

• Utilisez le câble USB fourni pour relier l'unité à un ordinateur en vue d'être alimentée par lui.

Générales

Adaptateur secteur

Entrée CA 100V-240V, 50-60 Hz

Sortie 12V, 500mA

Consommation électrique

En voir. 0,5W ou moins

En service (START) 1,5 W ou moins

Poids 4,9 kg

Température de fonctionnement 5°C à 35°C

Dimensions (L × H × P) (hors tout) : 420 × 356 × 117 ~mm

• Les données de performance sont spécifiées à 20°C.

Accessoires fournis

Tapis en caoutchouc × 1

Adaptateur 45 tr/min × 1

Porte-cellule × 1

Cellule à aimant mobile AT95E

(fabriquée par Audio-Technica) déjà montée

Plateau × 1

Couvercle de la platine × 1

Patins en caoutchouc pour couvercle de platine × 2

Charnières × 2

Câble audio x 1

Câble USB × 1

Adaptateur secteur (GPE053A-120050-Z) × 1

Mode d'emploi (ce document) × 1

Garantie × 1 (pour les consommateurs aux USA et au

Canada uniquement)

• Caractéristiques techniques et aspect sont sujets à changements sans préavis.
• Le poids et les dimensions sont des valeurs approchées.
• Les illustrations de ce mode d'emploi peuvent légèrement différer des modèles de production.

Ce produit est sujet aux réglementations concernant la garantie légale dans le pays d'achat. En cas de défaut ou de problème, veuillez contacter le revendeur chez qui vous avez acheté le produit.
