MODE D'EMPLOI NC CAMBRIDGE

Ce guide est unconçu pour rendre l'installation et l'utilisation de ce produit aussi facile que possible. Les informations contenues dans ce document ont été soigneusement vérifiées au moment de l'impression ; cependant, Cambridge Audio menant une politique d'amélioration continue de ses produits, la conception et les caractéristiques de cet apparéil peuvent être modifiées sans préavis.

Ce document contient des informations protégées par le droit d'auteur. Tous droits réservés.
Aucune partie de ce manuel ne peut être produit par un moyen mécanique,lectronique ou autre, sous qu'elle forme que ce soit, sans autorisation préalable écrite du fabricant.
Toutes les marques ou marques déposées sont la propriété de leurs propriétaires respectifs.

Assurez-vous d'enregistrer votre produit sur: www.CAMBRIDGEAUDIO.COM/REGISTER

Pour profiter des nouvelles sur les futurs produits, mises à jour de logiciels et offres exclusives.

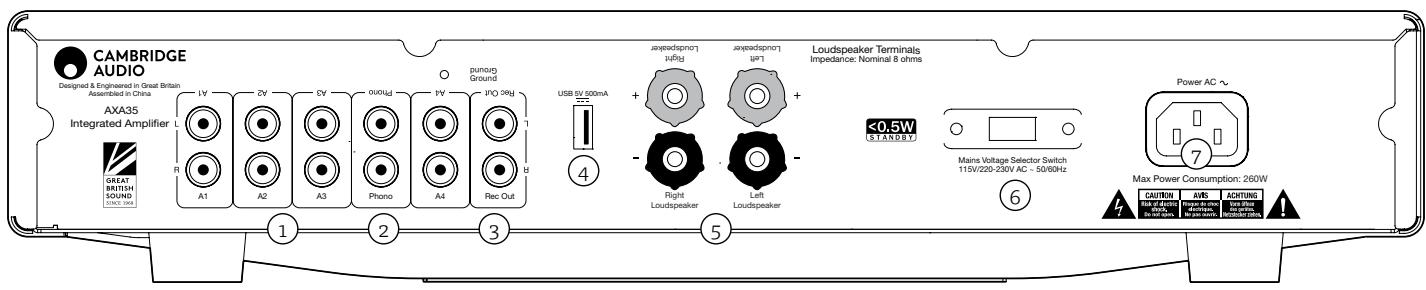

Connexions du panneau arrière

ENTRÉES AUDIO (A1-A4)

Ces entrées sont adaptées à tout équipement source de type "line level" tel que les sorties audio des lecteurs CD, les dispositifs de streaming comme un Chromecast Audio (câble Phono RCA vers jack requis), etc.

ENTRÉPHONO

Cet apparéil a aussi un étage phono intégré.

Vou pouvez utiliser des platines disque équipées de cellules phono de type MM (aimant mobile) ou MC haut niveau (bobine mobile) (niveau de sortie entre 2 et 6mV et impédance de charge entre 30 et 50 Kohm).

Les cellules MC bas niveau (sortie < 1mV et charge d'impédance habituèlement entre 10 et 1000 ohms) ne peuvent pas être connectées directement et nécessiteront l'utilisation d'un transformateur ou d'un ampli de casque. Merci de contacter votre revendeur pour plus de détails.

Remarque : Les bornes de mise à la terre de la platine disque et de l'AXR doivent être connectées (si possible) à un fil de terre afin de minimiser le bruit et les bourdonnements.

③RECOUT

Connexion à l'entrée d'enregistrement d'un magnétophone, à l'entrée d'un graveur CD, etc.

Cette sortie fournit un niveau de sortie élevé constant qui ne fluctue pas en fonction du volume, de la balance ou de la tonalité de l'appareil principal. Pour cette raison, l'AXA35 ne peut pas été utilisé uniquement comme préamplificateur ou avec un

subwoofer.

Alimentation USB 5v 500mA

Cette connexion USB est concise pour alimenter un apparéil tel qu'un périphérique de streaming ou un adaptateur Bluetooth.

Remarque : Il ne s'agit pas d'une entrée et vous ne pourrez donc pas dire de l'audio via cette connexion.

⑤ BORNES D'ENCEINTES

Connectez les fils de l'enceinte gauche aux bornes positive et négative de gauche et les fils de l'enceinte droite aux bornes positive et négative de droite.

Dans tous les cas, la borne rouge est la sortie positive et la borne noire est la sortie négative.

Veiliez à ce qu'aucun fil de fil ne connecte accidentellement les sorties d'enceinte entre elles car cela pourrait endommager l'appareil.

Assurez-vous que les bornes d'enceintes ont ete serreres correctement pour permettre une bonne connexion electrique. La qualite du son peut etre affectee si les bornes sont desserrees.

⑥ SÉLECTIONT DE TENSION

Pour la maintenance uniquement.

⑦PRISE D'ALIMENTATION CA

Une fois toutes les connexions terminées, branche le cable d'alimentation CA dans une prise secteur appropriée et allumez l'appareil.

Veuillez utiliser uniquement le cordon d'alimentation fourni avec l'appareil.

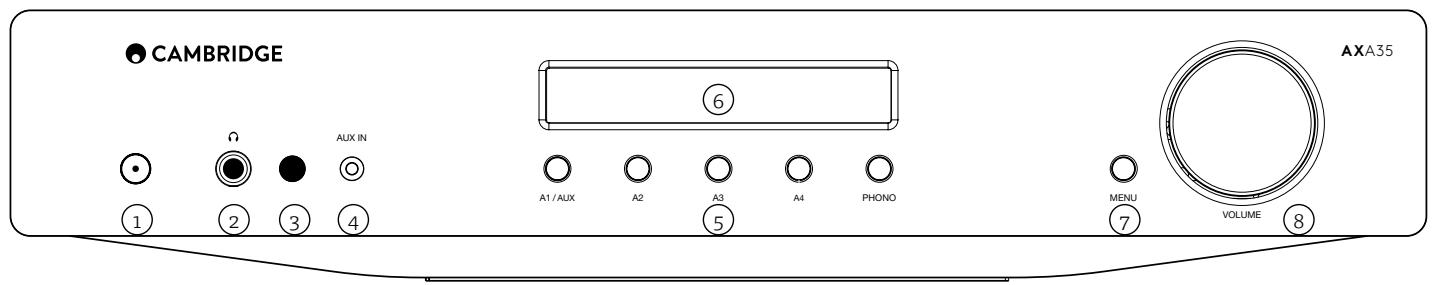

Commandes du panneau avant

① BOUTON MARCHE

Commute l'appareil du mode Veille (indiqué par une LED de faible puissance) au mode Marche (indiqué par une LED de forte puissance). Le mode Veille est un mode de faible puissance avec une consommation d'énergie inférieure à 0,5 Watts.

L'APD (Arrêt automatique) est activé par défaut sur ce produit. ÀpRES 20 minutes d'inactivité, l'appareil passée automatiquement en mode veille.

Arret automatique (APD)

Vous pouvez activer et désactiver le réglage APD. Pour cela, appuyez sur le bouton d'alimentation jusqu'à ce que la LED clignote selon une séquence.

Les deux séquences ci-dessous indiquent l'option seLECTIONnée.

Veille clignote 5 fois - APD désacté

Veille clignote 10 fois - APD activé

Remarque: Assurez-vous que l'appareil est allumé avant d'apporter des modifications à la fonction APD.

(2) PRISE CASQUE

Permet la connexion d'un casque stéreo avec une prise jack 14 (6,35mm). Il est recommendé d'utiliser un casque avec une impédance comprise entre 32 et 600 ohms.

Remarque: Le branchement d'un casque coupe automatiquement les sorties des enceintes.

③ CAPTEUR INFRAROUGE

Reçoit les commandes IR de la télécommande fournie.

Une ligne de visée dégagée entre la télécommande et le capteur est nécessaire.

ENTRÉAUX

Cette entrée source vous permet de connecter un appareil audio portable tel qu'un lecteur MP3 directement à l'avant de l'appareil à l'aide d'un jack stéreo de 3,5 mm.

Une fois branchée, cette entrée est automatiquement sélectionnée, bien que d'autres entrées que l'A4 puisent être sélectionnées une fois qu'un jack stéreo est branché. L'option A1/AUX à l'avant de l'appareil sélectionne cette entrée pendant qu'un jack stéreo est branché.

Remarque:

• Le branchement d'une source sur l'entrée Aux du panneau avant a priorite sur l'entrée A1. Il suffit de retarder le jack du panneau avant pour reactiver automatiquement l'entrée A1.

Notez également que comme le niveau de sortie des lecteurs Aux a tendance à être assez bas, l'AXA35 ajoute 10 dB au réglage de volume actuel lorsque (et seulement lorsque) l'entrée Aux est selectionné.

⑤ BOUTONS DE SOURCE D'ENTRÉE (A1/AUX, A2, A3, A4, PHONO)

Appuyez sur le bouton correspondant pour selectionner la source musicae souhaitee.

⑥ AFFICHAGE

Permet d'afficher des informations telles que la source d'entrée seLECTIONnée, le volume et la tonalité/balance.

Remarque : Lors de l'achat de l'appareil, l'écran est pourvu d'un film protecteur. Enleveze-le pour un affichage clair.

⑦ BOUTON MENU

Appuyez une fois sur cette touche pour sélectionner l'option Graves. En appuyant une deuxieme fois sur cette touche, vous sélectionnez l'option Aigus et en appuyant une troisième fois, vous sélectionnez l'option Balance. Lorsque l'une de ces options est sélectionnée, la commande de volume règle le niveau. Si vous n'appuyez sur aucune touche pendant un certain temps, la source s'affiche et le réglage du volume revient à sa fonction initiale.

⑧ CONTRÔLÉ DU VOLUME

Utilisé pour augmenter ou diminuer le niveau sonore des sorties de l'appareil. Cette fonction permet de régler le volume des encéintes et du casque. La commande de volume modifie également le niveau des graves, des aigus et de la balance dans les options du menu.

Remarque: Le réglage du volume n' affecte pas le niveau de la sortie 'Rec Out' car celle-ci a un niveau fixe.

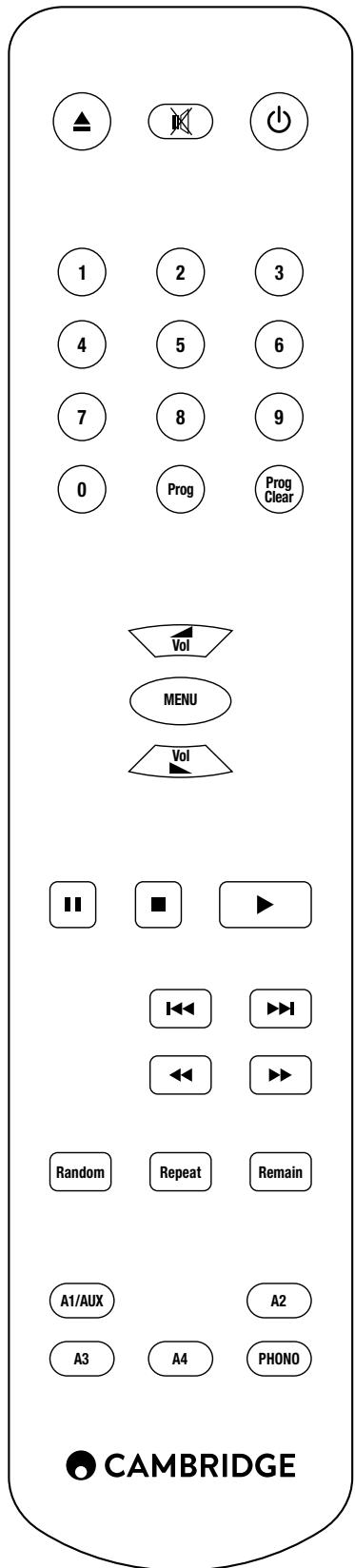

Télécommande

L'AXA35 est fourni avec une télécommande qui commande cet apparéil et son túnér intégré. De plus, les boutons avec des iconées de couleur blée peuvent commander les lecteurs AXC35 ou AXC25 correspondants.

Toujoursutiliserdespilesalcalines.

BOUTON MARCHE

Bascule l'appareil entre le mode Veille et Marche.

MUTE

Coupe le son sur l'appareil. Appuyez de nouveau sur cette touche pour annuler.

VOL VOLUME

Augmente ou diminue le volume de l'appareil. Également utilisé pour modifier les réglages des graves, des aigus et de la balance lorsque ceux-ci sont sélectionnés.

MENU

Bascule entre les options Graves, Aigus et Balance. Utilisez les touches de volume pour modifier le niveau de l'option selectionnée.

BOUTONS SOURCE

(A1/AUX, A2, A3, A4, PHONO)

Appuyez sur le bouton correspondant pour selectionner la source muscale souhaitee.

Connexions

ENCEINTES

Vérifiez l'impédance de vos enceintes. Vous pouvez utiliser des enceintes avec une impédance de 8 Ohms.

Les bornes d'enceintes de couleur rouge sont positifs (+) et les bornes d'enceintes noires sont négatives (-). Assurez-vous que la polarité est respectée à chaque connecteur d'enceinte ou le son peut devenir faible et "phased" avec peu de graves.

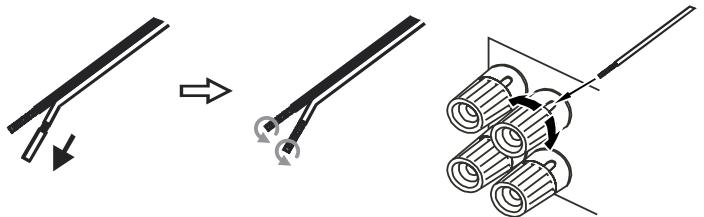

UTILISATION DE Connexions AVEC DES FILS DÉNUDEs

Prépare les cables de l'enceinte pour le raccordement en les dénuadant sur environ 10mm (ou moins). Dénuder plus de 10mm pourrait provoquer un court-circuit. Torsadez fermement tous les bruns ensemble pour qu'il n'y ait pas de brin desserré. Dévissez la borne d'enceinte, insérez le cable d'enceinte, resserrez la borne pour sécuriser le cable.

Remarque : Tous les raccordements sont effectuels à l'aide d'un cable d'enceinte standard.

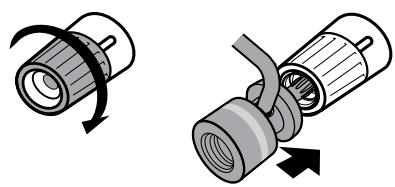

UTILISATION DE FICHES BANANES

Nous vous recommendons d'utiliser des fiches bananes avec nos appareils afin d'étabrir une connexion sécurisée et s'assurer qu'aucun brin de fil ne puisse causeur du bruit ou des interférences non désirés.

Une fois que vous ave dénudé le cable et torsadé les bruns de fils comme indiqué ci-dessus, connectez-les fermement à vos fiches bananes, rétirez le capuchon anti poussière de l'extrémité de la borne d'enceinte et enforcez la fiche aussi loin que possible sans appliquer de force excessive.

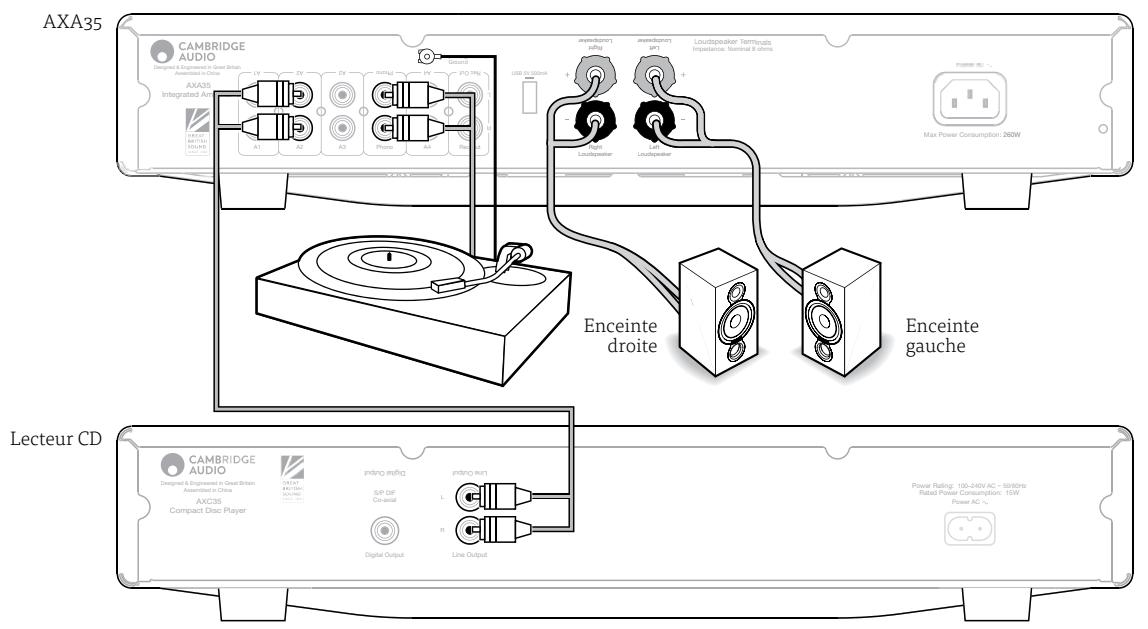

CONNEXIONS BASIQUES

Le schéma ci-dessous montre la connexion de base de votre apparéil à un lecteur CD, une platine disque et une paire d'enceintes.

Instructions d'emploi

Après avoir effectué toutes les connexions à votre apparéil, allumez l'AXA35 en appuyant sur le bouton d'alimentation situé sur l'avant de l' apparéil.

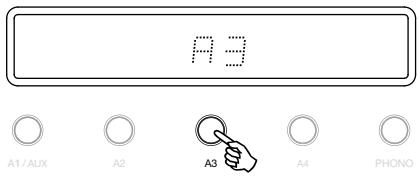

SELECTION DE LA SOURCE

Appuyez sur le bouton Source correspondant à la source désirée sur l'avant de l'appareil. Vous pouvez également utiliser la touche appropriée de la télécommande.

RéGLAGE DU VOLUME

Utilisez les touches de Volume haut/bas de la télécommande ou bien le bouton Volume à l'avant de votre apparéil pour modifier le niveau sonore. Le niveau de volume sélectionné s'affiché brivement sur l'écran frontal.

Le volume est affiché en dB négatif et o dB est le niveau le plus élevé.

Un chiffre négatif de plus en plus grand indique que le volume est en train d'être réduit.

RéGLAGE DES PARAMÉTRES AUDIO

Le réglage des graves, des aigus ou de la balance peut être effectué comme suit :

1. Pour entrer dans le menu audio. Appuyez sur le bouton Menu à l'avant de l'appareil ou sur la télécommande.

2.Passez en revue les réglages disponibles en appuyant sur le bouton Menu. Les réglages disponibles sont dans l'ordre: Graves, Aigus et Balance.

1. Lorsque vous souhaitez effectuer un réglage des graves, des aigus ou de la balance, tournez simplement la commande de volume ou utilisez les touches de commande de volume sur la télécommande.

1. Pour sorting du menu, attendez cinq secondes, jusqu'à ce que l'appareil revienne en mode normal.

Caracteristiques techniques

Puisance de sortie	35 watts (sous 8Ω)
THD (non pondéré)	<0,01% à 1kHz, 80% de puissance nominale <0,15% 20Hz - 20kHz, 80% de puissance nominale
Réponse en fréquence (-3dB)	5Hz - 50kHz
Ratio signal/bruit (réf. 1W)	>82dB (non pondéré).
Impédance d'entrée	47k Ohm
Facteur d'atténuation de l'ampli de puissance	>50
Consommation maximale	260W
Contrôles des Graves/Aigus	Shelving, ultimate boost/cut +/- 10dB @ 100Hz et 10kHz
Consommation en veille	<0.5W
Entrées :	4 x RCA, 1 x Phono, 1 x Entrée Aux 3,5 mm (face avant)
Sorties :	Enceintes, Rec Out, alim USB 5V
Dimensions (HxLxP):	83 x 430 x 335mm
Poids	5.6kg1}

Résolution des problèmes

L'APPAREIL NE S'ALLUME PAS

Assurez-vous que le cordon d'alimentation secteur est correctement branché.
Assurez-vous que la prise est complètement insérée dans la prise murale.
- Vérifiez le fusible dans la prise secteur ou l'adaptateur.
- Vérifiez sur le panneau avant que l'appareil est sous tension.

IL N'Y A PAS DE SON

• Verifiez que l'entrée selectionnée est la bonne.
• Vérifiez que les enceintes sont correctement connectées.
• Verifiez que l'appareil n'est pas en mode silence (mute).

LE SON EST DISTORDU

• Vérifie la connexion des enceintes.

IL Y A UN BOURDONNEMENT VENANT DE L'ENCEINTE

• Assurez-vous que tous les cables sont bien connectés, en particulier le cable de masse des platines vinyle.

IL Y A UN BRUIT DE FOND ET DES INTERFÉRENCES INDÉSIRABLES

• Éloignez l'appareil des apparciels électriques susceptibles de provoquer des interférences.
• Assurez-vous que tous les cables sont bien connectés, en particulier le cable de masse des platines vinyle.

LA TÉLECOMMANDE NE FONCTIONNE PAS

• Verifiez que les piles sont dans le bon sens et qu'elles n'ont pas expiré.
  Assurez-vous que rien ne bloque le capteur de la télécommande.

Si vous rencontres des problèmes avec votre produit, consultez la section d'aide sur notre page Web https://techsupport.cambridgeaudio.com

Pour toute réparation, pendant ou après la garantie, veuillez contacter votre revendeur.
