CONFORT EXPERT/2 - Ventilation ROBLIN - Notice d'utilisation et mode d'emploi gratuit

Marque	ROBLIN
Modèle	CONFORT EXPERT/2
Catégorie	Ventilation (hotte aspirante)
Type d'installation	Moteur déporté (installation à distance dans combles ou garage)
Alimentation électrique	220-240 V ~ 50 Hz / 220 V ~ 60 Hz, monophasé
Protection	Classe I, mise à la terre obligatoire
Puissance moteur	350 W (selon plaque signalétique)
Nombre de vitesses	3 vitesses
Diamètre de sortie d'air	Respecter le diamètre de l'appareil (non spécifié, estimé 150 mm)
Type de commande	Moteur à distance
Matériau des filtres	Filtres métalliques (nettoyables)
Entretien des filtres	Nettoyage périodique à la main ou au lave-vaisselle (tous les 2 mois environ)
Entretien carrosserie	Nettoyage régulier avec détergents non abrasifs et éponge humide
Contrôle du conduit	Tous les 6 mois
Éclairage	Puissance et type non spécifiés (ne pas dépasser la puissance prescrite)
Sécurité	Ne pas flamber sous la hotte, ne pas laisser de flammes libres, surveillance des fritures
Garantie	Contractuelle, pièces de rechange d'origine obligatoires
Conformité	Directives 2006/95/CE, 2004/108/CE, 93/68/CE
Recyclage	Conforme DEEE (2002/96/EC)
Dimensions (approx.)	Non spécifiées, estimé 80 cm de large (modèle CONFORT800)
Poids (approx.)	Non spécifié, estimé 15 kg

FOIRE AUX QUESTIONS - CONFORT EXPERT/2 ROBLIN

Comment installer le moteur à distance ?

Le moteur doit être installé dans un local sec comme les combles ou un garage, jamais à l'extérieur. Utilisez les amortisseurs fournis, fixez solidement, raccordez le flexible à la bouche du capteur et à l'entrée du module Confort, puis branchez le cordon électrique.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne en 220-240 V ~ 50 Hz monophasé ou 220 V ~ 60 Hz. Vérifiez la plaque signalétique et utilisez une prise avec terre (classe I).

Comment nettoyer les filtres métalliques ?

Nettoyez les filtres tous les 2 mois environ à la main avec un détergent liquide et de l'eau tiède, ou au lave-vaisselle. Rincez et séchez avant de remettre en place.

Que faire si la hotte n'aspire plus correctement ?

Vérifiez d'abord que les filtres sont propres et que le conduit d'évacuation n'est pas obstrué. Assurez-vous également que la pièce est bien aérée (entrée d'air de section suffisante).

Peut-on utiliser la hotte sans conduit d'évacuation ?

Non, la hotte est conçue pour évacuer l'air vicié vers l'extérieur via un conduit. Ne la raccordez jamais à un conduit de VMC déjà utilisé.

Comment remplacer les lampes ?

Avant toute intervention, éteignez la hotte et débranchez-la. Utilisez une lampe de même type et puissance que celle indiquée sur la plaque (non spécifiée, généralement halogène ou LED).

Quelles précautions de sécurité sont essentielles ?

Ne flambez jamais de mets sous la hotte, ne laissez pas de flammes libres, surveillez les fritures. Débranchez toujours l'appareil avant toute intervention de nettoyage ou de maintenance.

La garantie couvre-t-elle les filtres ?

Non, les consommables comme les filtres et les lampes ne sont pas couverts par la garantie. Seules les pièces d'origine doivent être utilisées.

Comment contacter le service après-vente ?

Pour toute anomalie, contactez d'abord votre installateur. Pour des pièces détachées, adressez-vous à un atelier de réparation agréé par le fabricant en fournissant le numéro de série de l'appareil.

Comment recycler la hotte en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Rapportez-le à un point de collecte DEEE ou suivez les règles locales de tri des déchets électriques.

MODE D'EMPLOI CONFORT EXPERT/2 ROBLIN

Mode d'emploi et installation

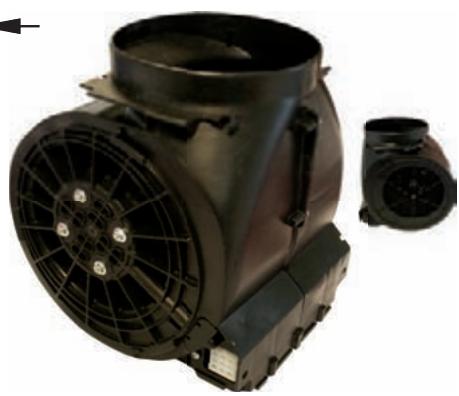

Moteur à distance

Nous vous remercions de la confiance que vous nous avez accordée en Choosing un appareil de la gamme ROBLIN.

Celui-ci fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l'installer, l'utiliser et l'entretenir dans les meilleures conditions.

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Avec ce kit, il est possible d'installer à distance le moteur de la hotte à l'intérieur de l'habitation. L'installation devra être effectuée par un personnel qualifié en accord avec les directives réglementaires édictées par les services compétents en matière de renouvellement d'air. Le fabricant ne pourra être tenu pour responsable des dégâts résultant d'une installation incorrecte ou de sa non-conformité.

1 Raccordement électrique.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0,75 ~mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe I. Tension d'alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte.

• Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 Conseils d'installation.

• Respecter le diamètre de sortie de l'appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V. M. C.).
• Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité pour véhiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
• Positionner le plan de cuisson au plus près de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pas mettre la cuisine en dépression.
• Prévoir une aération suffisante lorsqu'un appareil de cuisson ou autre utilise simultanément l'air ambiant de la pièce où est installée la hotte.
• La dépression maximum créée dans la pièce doit être inférieure à 0.04 mbar, ce qui évite un retour de gaz de combustion. L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3 POSE de l'appareil

Montage et raccordement doivent être réalisés par un installateur qualifié.

(*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre bien soin d'employer les chevilles adaptées au support, se renseigner au près des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux du au perçage et chevillage.

Une isolation thermique adéquate devra être prévue au cas où le moteur serait installé dans une pièce particulièrement froide pour éviter tout problème de condensation.

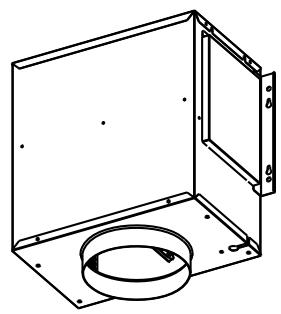

1) Le groupe d'aspiration à distance est destiné à être installé dans les combles ou le garage ; cet appareil fonctionne dans n'importe quelle position, mais ne doit pas être installé à l'extérieur. 2) Clipser les amortisseurs sur l'appareil et le fixer dans la position la plus adaptée. 3) Mettre en place la tuyauterie d'évacuation. Effectuer le raccordement du tuyau flexible sur la bouche de sortie du capteur, ainsi que sur la bouche d'entrée du Confort. 4) Connecter la fiche du cordon électrique sur le capteur ou la hotte sans moteur.

4 Conseils d'utilisation.

• Pour obtenir une efficacité maximale d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sautes. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur. IMPORTANT. NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flammes libres sous la hotte en fonctionnement.

• Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.

5 Entretien.

Déconnecter le câble d'alimentation pour toute intervention électrique.

L'appareil a été conçu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincage) ou au lave-vaisselle (tous les deux mois environ pour une utilisation normale).

Carrosserie.

Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés.

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air.

Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

Éclairage.

Avant toute intervention sur l'appareil, mettre l'interrupteur d'allumage des lampes en position éteinte. Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

6 Garantie et service après-vente.

• En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplaçé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
• Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pièces de rechange d'origine. La non-observation de cette prescription peut compromettre la sécurité de l'appareil.
• Lors de la commande de pièces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte. Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme :

- L’éclairage : lampes incandescentes, halogènes... - Les filtres.

7 Remarques

Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la sécurité électrique et aux normes européennes : 2004/108/CE relative à la compatibilité électromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d’une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l’environnement et la santé humaine.

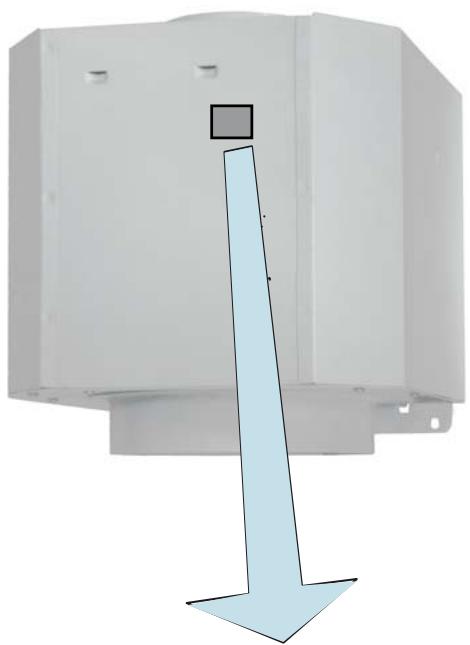

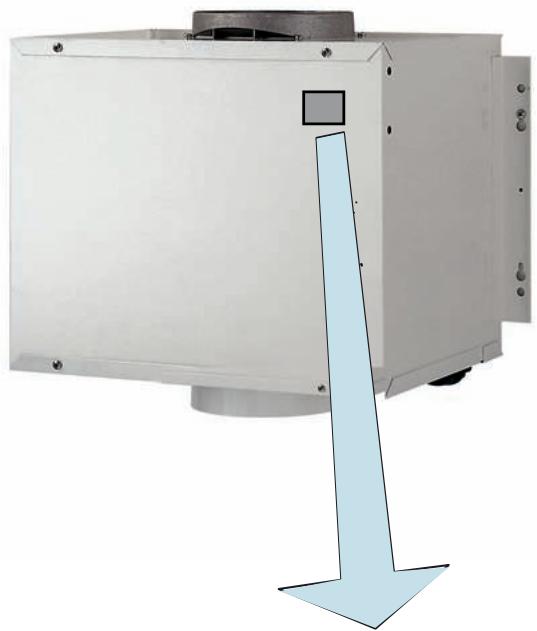

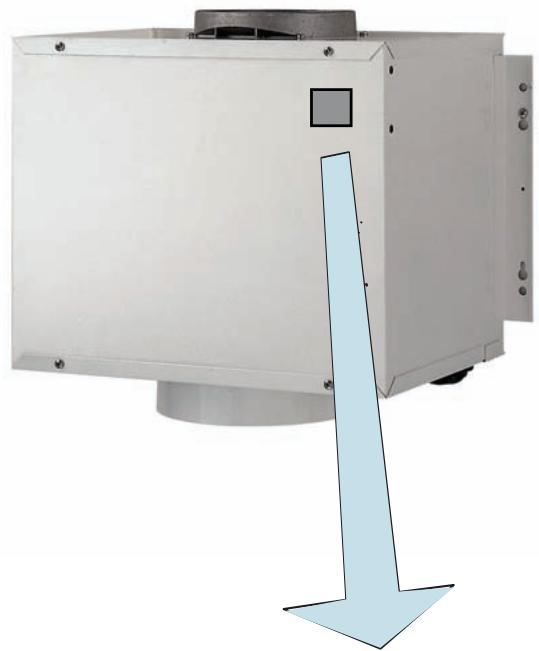

Plaque signalétique de la hotte Typenschild im Inneren der Dunstesse Etichetta all'interno della cappa Etiqueta de la campana Typeplaatje van de afzuigkap

Modèle

Model

Modell

Modello

Modelo

Model

Numéro de série

Serial number

Seriennummer

Numéro de série

Numéro de série

Serienummer

Roblin

Made in EC

CODE:6301006

MOD: CONFORT800

Confort 8001M TYPE3500

N° série: 09/19/002823

220-240V-50Hz

220V-60Hz

1x350W

TOT. 350W

RF502

Plaque Signalétique de la hotte Rating plate of the cookerhood Typenschild im Inneren der Dunstesse Etichetta all'interno della cappa Etiqueta de la campana Typeplaatje van de afzuigkap

Modèle

Model

Modell

Modello

Modelo

Model

Numéro de série

Serial number

Seriennummer

Numéro de série

Numéro de série

Serienummer

Roblin

Made in EC

CODE:6301005

MOD: CONFORT PRO

Confort Pro 1MP TYPE 3500

N° série: 09/19/011437

220-240V-50Hz

220V-60Hz

1x350W

TOT. 350W

E 17

RF502

Plaque Signalétique de la hotte Rating plate of the cookerhood Typenschild im Inneren der Dunstesse Etichetta all'interno della cappa Etiqueta de la campana Typeplaatje van de afzuigkap

Modèle

Model

Modell

Modello

Modelo

Model

Numéro de série

Serial number

Seriennummer

Numéro de série

Numéro de série

Serienummer

Made in EC

CODE:6301014

MOD: CONFORT ENERGY

N° série: 10/11/000001

220-240V-50Hz

220V-60Hz

1x340W

TOT. 340W

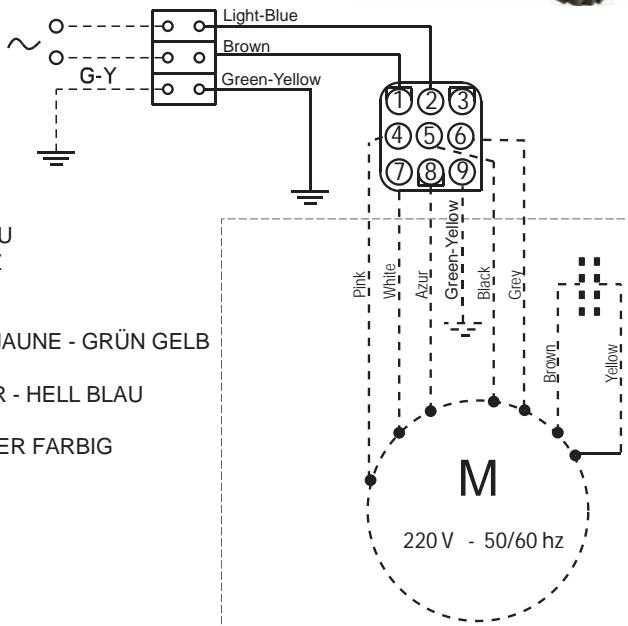

AZUR - AZUR - AZUR BLAU

BLACK - NOIR - SCHWARZ

BLUE-BLEU-BLAU

BROWN - BRUN - BRAUN

GREEN YELLOW - VERT JAUNE - GRUN GELB

GREY - GRIS - GRAU

LIGHT BLUE - BLEU CLAIR - HELLE BLAU

PINK - ROSE - ROSA

PURPLE - MAUVE - MALVER FARBIG

WHITE - BLANC - WEISS

N° série: 10/11/000001

220-240V~50Hz

220V~60Hz

1x350W

TOT. 350W

Roblin

FRANKE France S. A. S.

25 Rue des Rosiers - Sainte Cécile

B. P.56

50800 VILLEDIEU-LES-POELES - France

Tél. [phone] - Fax [phone] - e-mail : [e-mail]

Pour l'extérieur de la France : Tel. [phone] - Fax. : [phone]

e-mail: [e-mail]
