WR5405 - Radio-récepteur GRUNDIG - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil WR5405 GRUNDIG au format PDF.
| Type de produit | Radio-récepteur portable |
| Marque | GRUNDIG |
| Modèle | WR5405 |
| Alimentation | 2 piles LR6/AA 1,5 V ou adaptateur secteur 3-6 V CC, 200 mA |
| Puissance de sortie | 100 mW |
| Gammes de fréquences | FM : 87,5-108 MHz ; MO : 526,5-1606,5 kHz ; SW : 5,90-17,9 MHz (7 bandes) |
| Antennes | Antenne télescopique pour FM et SW ; antenne ferrite intégrée pour MO |
| Fonctions principales | Radio FM/MO/SW, réveil par radio ou sonnerie, arrêt programmé (15-90 min), horloge 12/24 h, fuseau horaire, verrouillage touches, éclairage écran |
| Réglages | Tuning analogique, sélection de bande, volume, mono/stéréo (écouteurs) |
| Connecteurs | Prise jack 3,5 mm pour écouteurs, prise DC 3-6 V |
| Affichage | LCD avec fréquence, heure, indicateurs de bande, alarme, verrouillage, piles faibles |
| Dimensions | Environ 170 x 100 x 35 mm (estimation) |
| Poids | Environ 300 g (estimation) |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants. |
| Sécurité | Utiliser uniquement l'adaptateur secteur recommandé. Ne pas exposer à l'humidité. |
| Pièces détachées et réparabilité | Contactez le service après-vente GRUNDIG pour les pièces détachées. |
| Informations générales | Conforme aux directives européennes. Antiparasité. Réservation de modifications techniques. |
FOIRE AUX QUESTIONS - WR5405 GRUNDIG
Questions des utilisateurs sur WR5405 GRUNDIG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Radio-récepteur au format PDF gratuitement ! Retrouvez votre notice WR5405 - GRUNDIG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WR5405 de la marque GRUNDIG.
MODE D'EMPLOI WR5405 GRUNDIG
Permet de mettre l'appareil en marche et à l'arrêt.
HR.
Permet de régler l'horloge et l'horaire de réveil (heures).
MIN.
Permet de régler l'horloge et l'horaire de réveil (minutes).
H/W SUMMER
Bascule entre l'heure locale et le temps universel; permet de regler l'heure d'etre.
ALARM
Bascule entre le réveil par radio et par sonnerie; désactive le réveil.
H.T.Z
Permet de régler l'horaire local (Home time zone).
12/24
Bascule entre l'affichage à 12 ou à 24 heures.
ALARM SET
Active le réglage de l'horaire de réveil;
active la fonction de réveil.
TIME SET Pour régler l'heure avec les «HR.« et les «MIN.«

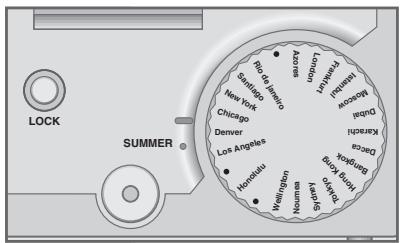

LONDON ... Bouton de réglage du fuseau horsaire.
SUMMER • Marque le fuseau horsaire lorsqu'heure d'été est régée.
LOCK Pour verrouiller et déverrouiller les touches.
Côté droit de l'appareil
TUNING Permet de regler les stations radio.
MONO/STEREO Bascule entre réception stéreo et mono, en mode écouteur.
Côté gauche de l'appareil
VOLUME Permet de regler le volume.
Douille pour écouteurs (connecteur stéreo 3,5mm
DC 3-6 V
Douille de raccordement pour adaptateur secteur (non fourni), tension d'entrée 3-6 V (200mA)
Face supérieure de l'appareil
SW 1 ... 7 Bascule entre les gamas d'ondes courtes (bandes de fréquences de 1 à 7), MO (moyennes ondes) et FM (ondes métriques).
SNOOZE Interrupte la fonction de réveil; allume Light l'éclairage de fond de l'affichage pendant environ 12 secondes.
ANTENNA Antenne téléscopique pour la reception d'ondes courtes et FM. L'appareil dispose d'une antennene encastrée pour la reception MO.
Face inférieure de l'appareil
RESET Rétablit la configuration par défaut de l'appareil.
Compartment à piles.
Remarque :
Il y a quatre boutons pression sur la face arrêté de l'appareil qui sont destinés à attacher l'étui en cuir de protection fourni.

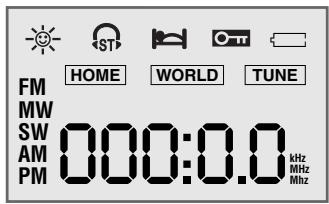

Affichages
000:00 Affiche la fréquence et l'heure actuelle.
AM PM Affiche en format 12 heures.
FM MW Affiche la gamme de fréquences FM (ondes métriques), SW moyennes ondes (MO) ou ondes courtes.
kHz MHz Affichage de fréquence pour MO (kHz), FM et ondes courtes (MHz).
HOME L'hour locale est reglee.
WORLD Le temps universel est regle.
TUNE Affichage Exact Tuning, le réglage de la station de radio est optimal.
L'heure d'eté est régée.
Indique la réception stéreo FM (seulement en mode écouteurs).
Le réveil a été interrompu ou bien la fonction d'arrêt programme est activée.
Le verrouillage des touches est activé.
Les piles sont faibles.
- ALARM - Le réveil par sonnerie (» «) ou par émission radio (» ¶)) «) est activé.
Fonctionnement sur piles
Pour ouvrir le compartment à piles, soulevez le couvercle en appuyant à l'endroit indiqué.
2 Lorsque vous insérez les piles (2 × 1,5V, de type LR6/AM3/AA), respectez la polarité indiquée au fond du compartment des piles.
Remarques :
Lorsque les piles sont faibles, le symbole « « s'affiche. Enlevez les piles si vous n'utilise pas l'appareil pendant une durée prolongée. La garantie du fabricant ne couvre aucun dégât occasionné par des piles usages.
Remarque relative à l'environnement :
Ne jetez pas les piles dans les ordures menagères, même si elles ne contiennent pas de métaux lourds. Veillez à la protection de l'environnement en déposant par exemple les piles usées dans un centre de collecte prévu à cet effet. Renseignez-vous sur la législation en vigueur dans votre pays.
Service sur secteur (avec adaptateur secteur 6 V/200 mA, accessoire)
Vérifiez que la tension secteur locale corresponde bien à la tension indiquée sur la plaque signalétique de l'adaptateur secteur. L'appareil n'est débranché que lorsque l'adaptateur secteur est retire de la prise secteur.
1 Branchez le cable de l'adaptateur secteur dans la prise «DC 3-6 V Θ-⊗-⊕« (côté gauche) de l'appareil.
2 Enforcez la fiche de l'adaptateur secteur dans la prise secteur.
- Les piles se trouvant dans le département prévu sont alors désactivées.
Réglage de l'heure
Selon la rotation terrestre, il est de plus en plus tôt lorsque vous allez vers l'Ouest à partir de l'endroit où vous vous trouvez et de plus en plus tard lorsque vous allez vers l'Est. C'est pourquoi la terre est divisée en 24 fuseaux horsaire. Ce système se base sur un fuseau horsaire standard UTC (Coordinated Universal Time) ou TU (temps universel), l'ancien GMT (Greenwich Meantime ou temps moyen Greenwich). Les programmes d'ondes courtes font toujours leurs announces d'horaire en TU. Avant de régler l'heure, vérifie le fuseau horsaire sur lequel vous vous trouvez.
Réglage de l'horaire local
Lorsque l'appareil est mis en service pour la première fois ou s'il a été privé d'alimentation en courant pendant une période prolongée, l'affichage présente «HOME« et «»-«; l'incidatif du fuseau horsaire, par ex. «5«, clignote pour indiquer que l'heure doit être régée.
1 Reglez le fuseau horsaire souhaite avec le régulateur de la face avant de l'appareil.
2 Appuyez sur H.T.Z (face avant de I'appareil),
-Affichage:p.ex. AM et 12:00 clignotent.
3 Réglez les heures avec HR.« et les minutes avec MIN.«
4 Confirmez votre sélection avec «TIME SET«.
- Affichage : l'heure locale actuelle.
5 Bascules avec 12 / 24 entre le format d'affichage a 12 ou 24 heures.
6 Reglez l'heure d'etre si besoin (voir à la page 48).
Réglage de l'heure d'été
1 Appuyez sur «TIME SET«, jusqu'à ce que les heures clignotent à l'affichage.
2 Avancez l'horaire d'une heures avec »H/W SUMMER«.
3 Confirmez votre sélection avec «TIME SET«.
-Affichage: 《 et l'heure d'etre actuelle.
Changer l'horaire local
1 Appuyez sur «TIME SET«, jusqu'à ce que les heures clignotent à l'affichage.
2 Reglez les heures avec HR. et les minutes avec MIN.
3 Confirmez votre selection avec «TIME SET«.
- Affichage : l'heure locale actuelle.
Réglage du temps universel
1 Reglez le fuseau horsaire souhaite avec le régulateur de la face avant de l'appareil.
- Affichage : l'heure dans le fuseau horaire sélectionné.
Faire basculer l'affichage entre l'heure locale et le temps universal
1 Basculesz avec H / W SUMMER « entre I'affichage de I'heure locale et du temps universel.
-Affichage: HOMEouWORLD.
Régler le format d'horaire à 12 ou 24 heures
1 Basculez avec 12 / 24 entre le format d'affichage a 12 ou 24 heures.
-Affiche: AM ou PM pour le format à 12 heures.
Réglage de l'heure de réveil
L'heure de réveil se refère toujours à l'horaire local «HOME«. Le signal de réveil (émission radio ou sonnerie) doit être sélectionné avant le réglage de l'heure de réveil.
1 Appuyez sur «ALARM«,
-Affichage: ALARM ^代 clignote.
2 Pendant que ALARM clignote,choisissez avec ALARMentre lereveil par émission de radio ( 11) «) et lereveil par sonnerie (» C).
-Affiche:»111) «ou» C «clignote pendant deux secondes puis reste constant.
3 Appuyez sur «ALARM SET« jusqu'à ce que l'heure de réveil clignote à l'affichage.
4 Reglez l'houre de réveil souhaïée avec HR.« et les minutes avec MIN.«
5 Confirmez votre sélection avec «ALARM SET«.
-Affichage: ALARM -1i) « ou » C - ALARM«.
Mise en marche et à l'arrêt
1 Mettez l'appareil en marche en appuyant sur «ON/OFF SLEEP«.
-L'appareil se met en marche à la fréquence radio sélectionnée en dernier.
2 Eteignez l'appareil en appuyant sur «ON/OFF SLEEP«.
Fonction radio
1 Sélectionnez la gamme d'ondes souhaïée avec «SW 1 ... 7 MW FM« (face supérieure de l'appareil).
2 Sélectionnez la station radio de votre可以选择 en tournant le bouton de réglage «TUNING« (côté droit de l'appareil).
Remarques :
Pour la réception FM, déployez l'antenne téléscopique et orientez-la dans la bonne position. Pour la réception d'ondes courtes, placez l'antenne téléscopique à la verticale. Pour la réception d'ondes moyennes (MO), orientez l'antenne intégrée en tournant l'appareil sur son propre axe.
3 Reglez le volume souhaite avec VOLUME (cote gauche de I'appareil).
Ecouter avec des écouteurs
1 Branchez la fiche (Ø 3,5 mm, stéreo) des écouteurs dans la douille « (côté gauche de l'appareil).
- Le branchement d'un casque entraîne la désactivation automatique des haut-parleurs de l'appareil.
Réception stéreo/mono (seulément pour mode écouteur)
Si le son est de mauvaise qualité parce que le signal d'un émetteur FM stéreo est faible, il est possible de passer en réception mono.
1 Basculesz sur mono avec MONO/STEREO (cote droit de l'appareil).
- Affichage: STI《disparait.
2 Basculesz sur stéreo avec «MONO/STEREO« (côté droit de l'appareil).
-Affichage: 《lrsqu'unprogramme stereoestcapte.
Fonction réveil
Affichage de l'heure de réveil
1 Appuyez brievement sur ALARM SET*.
- Affichage: l'heure de réveil programmee.
Réveil par émission radio
1 Mettez l'appareil en marche en appuyant sur «ON/OFF SLEEP«.
2 Sélectionnez la gamme d'ondes souhaitatione avec «SW 1 ... 7 MW FM« (face supérieure de l'appareil).
3 Sélectionnez la station radio de votre choix en tournant le bouton de réglage «TUNING« (côté droit de l'appareil).
4 Reglez le volume de réveil souhaïte avec «VOLUME — « (côte gauche de l'appareil).
5 Sélectionnez l'émission radio (» ¶) «) avec « ALARM «.
6 Eteignez l'appareil en appuyant sur ON/OFF SLEEP*.
-L'appareil vous réveillera par émission radio à l'heure programmée (durée de la fonction réveil : 1 heures).
Réveil par sonnerie
1 Sélectionnez la sonnerie (» «) de réveil avec « ALARM«.
- L'appareil vous réveillera par sonnerie à l'houre programmée (durée de la fonction réveil : 1 heures).
-La sonnerie est de plus en plus forte par intervalles pendant 1 minute, puis elle s'arrête pendant 1 minute puis elle recommence.
Interruption du réveil
1 Appuyez sur «SNOOZE LIGHT« pendant que la fonction réveil est en cours.
- Le signal de réveil (sonnerie ou émission radio) s'arrête.
-Affichage:» - Le signal de réveil se réactive de lui-même toutes les 5 minutes (pendant 1 heures).
Arrêt du signal de réveil pour la journée en cours
1 Appuyez sur ON/OFF SLEEP « pendant que la fonction réveil est en cours.
- Le signal de réveil (sonnerie ou émission radio) s'arrête.
- Pour le réveil par sonnerie, l'appareil bascule en mode radio.
-La fonction réveil est conservée pour le jour suivant, avec le même réglage d'horaire.
Activer et désactiver la fonction réveil
1 Pour désactiver la fonction de réveil, appuyez sur «ALARM«. - Affichage: «ALARM« clignote puis s'éteigne.
2 Pour activer la fonction de réveil, appuyez sur « ALARM«. -Affichage: « ALARM - 111) « ou » - ALARM « s'offiche.
Fonction Timer
L'appareil dispose d'une fonction arrêt programme, laquelle est automatique la radio après écoulement de la durée que vous aurez programmée. Cette durée peut aller de 15 à 90 minutes.
Activation de la fonction d'arrêt programme
1 Appuyez sur ON/OFF SLEEP « et maintenez enforcé pendant le mode radio.
-Affiche: « et la durée avant arrêt programme dans les intervalles 60«, 45«, 30«, 15 « et 90 «.
2 Pourmettre fin au reglage,relachez la touche ON/OFF SLEEP
- Àproucèment de la durée programmee, l'appareil s'éteindra automatiqueement.
Désactivation de l'arrêt programme
1 Pour désactiver prématurément la fonction Arrêt programme, appuyez sur «ON/OFF SLEEP«.
- L'appareil s'esteint.
Informations generales
Verrouillage des touches
Pour verrouiller les touches, appuyer sur «LOCK«.
-Affichage:»O
- Le réglage du volume sonore, le basclement entre stéreo et mono et le basclement entre les différentes gamas d'ondes ne sont pas affectés par le verrouillage de touches.
2 Pour déverrouiller les touches, appuyer à nouveau sur « LOCK«.
-Affichage:»Ow «disparait.
Eclairage de I'afficheur
1 Activer l'éclairage de l'afficheur pendant environ 12 secondes avec «SNOOZE LIGHT«.
2 Désactive prématurément l'éclairage de l'affeur avec « SNOOZE LIGHT«.
Présélections de sortie d'usine
1 Pour rétablir les réglages de l'appareil à la configuration qu'ils avaient à la livraison, appuyer sur «RESET« (partie inférieure de l'appareil), avec un trombone.
- Les réglages enregistrés seront effacés.
Ondes courtes
Votre recepteur peut receivevoir diverses gamas d'ondes. Vous vous familiariserezrapidement avec le reglage en FM ou en MO car les programmes se trouvent toujours a la meme place sur I'echelle de reglage,ils ont donc une longueur d'ondes et une fréquence fixes.
Ce n'est pas toujours le cas pour la réception d'ondes courtes. Les émetteurs d'ondes courtes doivent souvent modifier leur longueur d'onde du fait des influences atmosphériques. La plupart des longueurs d'onde sont valables dans le monde entier et peuvent être utilisées par des émissions radio internationales. jusqu'à présent, ce sont les seules longueurs d'onde permettant une réception radio directe sur de grandes distances. Il y a donc, à côte des émetteurs radio, un grand nombre d'utilisateurs d'ondes courtes, par exemple : radioamateurs, communication aérienne et maritime, cibistes, etc.
Une écoute ciblée des programmes de radio sur ondes courtes exige une bonne connaissance des fréquences et gamas d'ondes. De nombreuses stations d'ondes courtes vous enverront sans doute volontiers leurs plans d'émission contenant les indications nécessaires. Vous pouvez également obtenir les renseignements sur Internet.
Deutsche Welle
Technische Beratung
Cet apparéil est antiparasité conformément aux directives européennes en vigueur.
Ce produit est conforme aux directives européennes 89/336/CEE, 73/23/CEE et 93/68/CEE.
Cet apparéil correspond à la directive de sécurité DIN EN 60065 (VDE 0860) et donc à la prescription de sécurité internationale IEC 60065.
Sous réserve de modifications techniques et optiques!
INFORMATIONS
Alimentation electrique
Fonctionnement sur piles
Fonctionnement sur secteur
Puisance de sortie
Antennes
Antenne telescopique
Antenne ferrite
Gammes de fréquences
FM (ondes métriques)
MO (moyennes ondes)
adaptateur secteur 3-6 V (200 mA), tension continue
100mW
FM (ondes métriques) et ondes courtes
MO (moyennes ondes)
87,5...108MHz
526,5 ... 1606,5 kHz
5,90 ... 6,20 MHz (49 m); 7,10 ... 7,35 MHz (41 m);
9,40 ... 9,90 MHz (31 m); 11,6 ... 12,10 MHz (25 m);
13,57 ... 13,87 MHz (21 m); 15,1 ... 15,73 MHz (19 m);
17,5...17,9MHz(16m)
Douilles de raccordement
Douille de courant continu
Prise jack pour écouteur
