BiRKM 15002 - Climatiseur BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile monobloc
Marque	BOSCH
Modèle	BiRKM 15002
Alimentation électrique	220-240 V ~ 50 Hz
Fusible recommandé	10 A (action lente)
Puissance frigorifique	2,3 kW
Consommation électrique max.	955 W
Surface recommandée	Environ 25 m²
Capacité de déshumidification	Jusqu'à 26 L/24h
Longueur max. du tuyau d'évacuation	140 cm
Fonctions	Climatisation, Déshumidification, Purification d'air, Ventilation, Programmateur, Minuterie
Filtres	Filtre à air basique + Filtres purificateurs actifs (optionnels, réf. B1 RKZ06013)
Entretien des filtres	Nettoyer le filtre basique à l'eau courante ; remplacer les filtres purificateurs tous les ans
Sécurité	Délai de redémarrage de 3 minutes ; voyant de réservoir d'eau plein ; protection antigel en mode déshumidification (<18°C)
Mobilité	Roulettes pour déplacement ; inclinaison possible après vidange du réservoir
Raccordement	Prise de terre obligatoire ; rallonge max. 25 m avec section ≥1,5 mm²
Nettoyage extérieur	Chiffon doux avec eau tiède et détergent doux ; éviter eau chaude (>40°C) et solvants
Température de fonctionnement (froid)	18°C à 35°C

FOIRE AUX QUESTIONS - BiRKM 15002 BOSCH

Quelle est la puissance frigorifique du BiRKM 15002 et quelle surface peut-il refroidir ?

La puissance frigorifique est de 2,3 kW, adaptée pour des pièces d'environ 25 m² selon les conditions.

Comment installer correctement le tuyau d'évacuation d'air chaud ?

Utilisez le manchon de diffusion fourni et placez l'embout d'évacuation dans une fenêtre entrouverte. Pour une installation fixe, percez un trou de 10,5 cm dans le mur ou la vitre. La longueur du tuyau ne doit pas dépasser 140 cm et éviter les coudes serrés.

Que faire si le voyant de sécurité s'allume ?

Le voyant indique que le réservoir d'eau condensée est plein. Videz-le via le tuyau d'évacuation situé en bas de l'appareil. Vous pouvez aussi utiliser le mode Déshumidification pour vider automatiquement le réservoir.

Comment nettoyer le filtre à air basique ?

Lavez le filtre à l'eau courante, séchez-le complètement avant de le remettre en place. Effectuez cette opération régulièrement pour maintenir l'efficacité de l'appareil.

Pourquoi l'appareil ne refroidit-il pas suffisamment ?

Vérifiez que le tuyau d'évacuation est bien connecté, sans pliure excessive, et que sa longueur est inférieure à 140 cm. Assurez-vous que le robinet d'évacuation est en position Climatisation et que la fenêtre est bien fermée autour du tuyau. Évitez l'exposition directe au soleil.

Puis-je programmer la mise en marche ou l'arrêt automatique ?

Oui, utilisez la fonction Programmateur. Appuyez sur START ou STOP pour régler les heures de mise en marche/arrêt par incréments de 15 minutes. Pour désactiver, maintenez START/STOP enfoncé pendant 2 secondes.

Que signifie le clignotement de la LED Déshumidification ?

Cela indique que la température ambiante est inférieure à 18°C, seuil minimum pour le mode déshumidification. Le compresseur s'arrête ; réglez sur un autre mode ou attendez que la pièce se réchauffe.

Comment remplacer les filtres purificateurs actifs ?

Les filtres purificateurs (réf. B1 RKZ06013) doivent être remplacés chaque année pour rester efficaces. Achetez-les auprès de votre revendeur habituel et installez-les selon les schémas de la notice.

L'appareil fait un bruit d'eau, est-ce normal ?

Oui, ce bruit cyclique provient de la pompe qui fait circuler l'eau condensée pour améliorer la puissance. C'est normal. Si le bruit devient excessif, vérifiez que le tuyau d'évacuation est bien fixé et qu'il n'y a pas d'obstacle aux entrées/sorties d'air.

Quels sont les codes d'erreur et que faire en cas d'affichage 'F1' ou 'F2' ?

Les codes F1 ou F2 indiquent un problème de sonde thermométrique. Dans ce cas, débranchez l'appareil et contactez le service après-vente ; ne tentez pas de réparer vous-même.

MODE D'EMPLOI BiRKM 15002 BOSCH

Mise au rebut de l'emballage

Respectez l'environnement en mettant l'emballage de votre appareil au rebut. - Nos appareils sont soigneusement emballés pour le transport. Les emballages sont conçus dans le but de ne pas porter préjudice à l'environnement. Ils peuvent être recyclés, ce sont des produits écologiques. En recyclant l'emballage, vous contribuez d'une part à l'économie des matières premières, et d'autre part à réduire le volume des déchets. S'il vous plaît, vous pouvez rendre l'emballage au commerçant qui vous a fourni l'appareil. Débranchez l'appareil du réseau et coupez le câble de connexion. Les appareils contiennent des réfrigérants qui doivent être éliminés conformément à la réglementation en vigueur. Remettez votre vieux appareil à un organisme, plutôt que de le mettre au rebut par d'autres moyens. Contactez votre mairie ou un autre centre compétent pour la reprise de celui-ci. Lisez le manuel d'instructions avant de l'utiliser pour la première fois. Il contient des informations importantes, non seulement pour l'utilisation mais aussi pour toute sécurité et la maintenance de l'appareil. Conservez ce manuel d'instructions. Il pourrait eventuellement servir à un autre usager. Ne mettez pas en marche un appareil endommagé. Le montage et la connexion de votre appareil doit être effectué en accord avec les instructions de montage et la réglementation en vigueur. Si ces instructions ne sont pas respectées, vous courez le risque de perdre les avantages de la garantie. - Nos appareils sont fabriqués en accord avec les normes de sécurité en vigueur. Seuls des techniciens compétents en cette matière, sont autorisés à les réparer. Notre sécurité est en jeu. Assurez-vous que les bouchons des déversoirs sont bien posés car ils auraient pu se déboucher au cours du transport. Transporte.

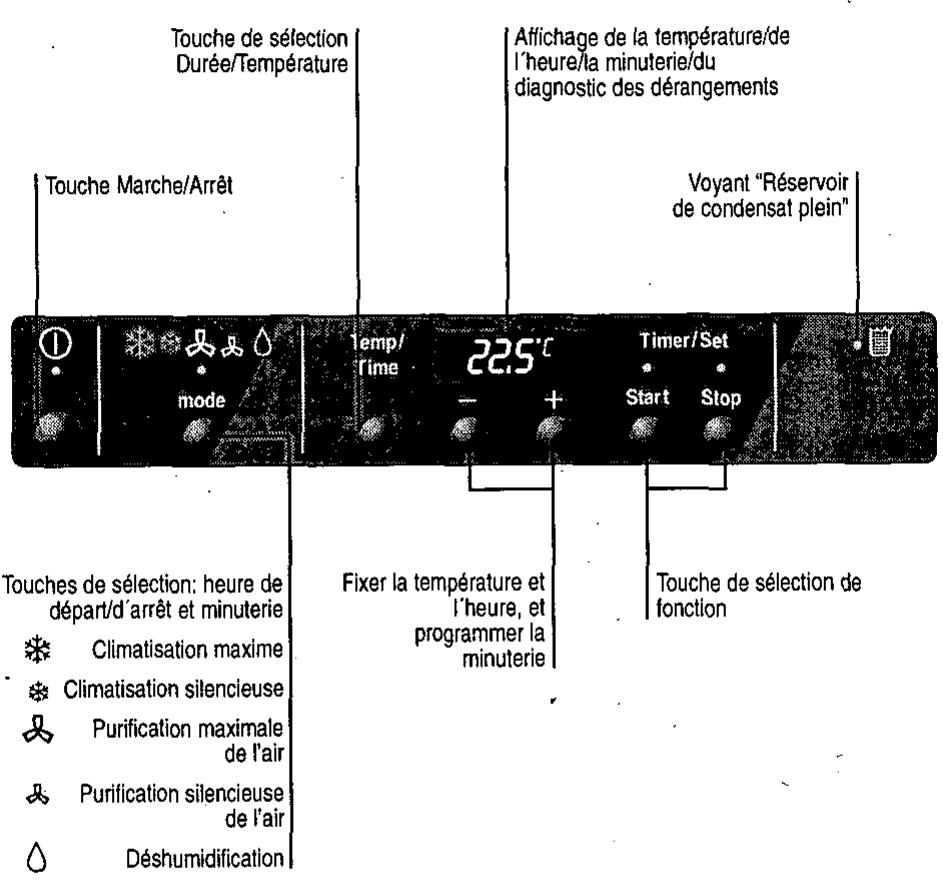

Présentation de votre nouvel appareil

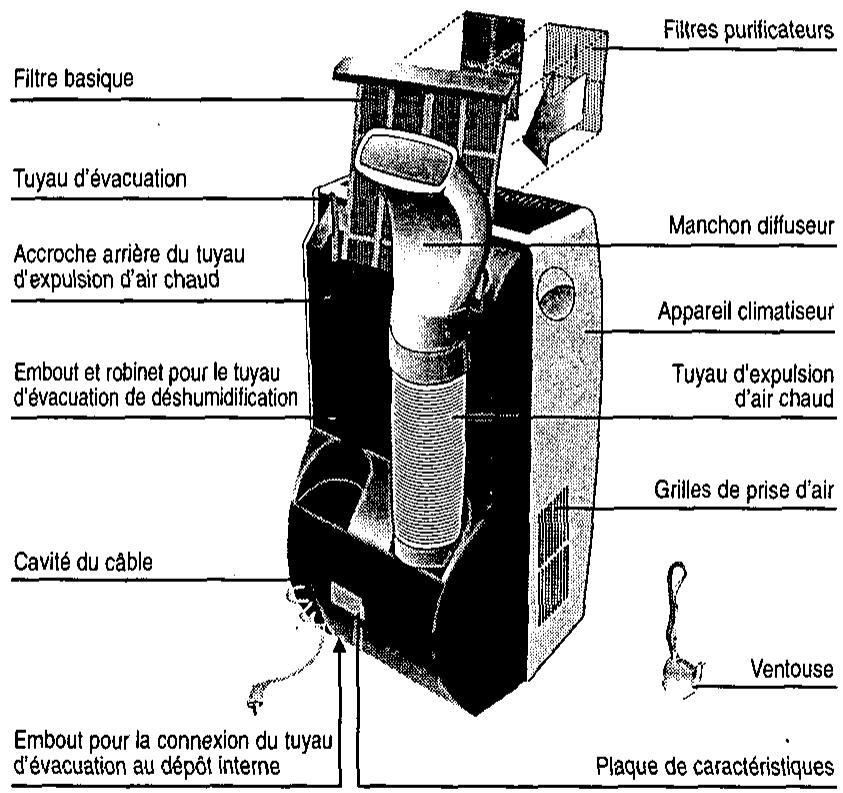

Description de l'appareil

Conditions d'utilisation

Cet électroménager doit être connecté au réseau à 220/240 V et 50 Hz, par une prise de terre. Protection par le biais d'un fusible de 10 A d'action lente. Si vous avez besoin d'une rallonge, celle-ci devra être pourvue d'une prise de terre, sa section devra être au moins de 1,5mm² par borne et sa longueur inférieure à 25 m. Le câble de connexion au réseau électrique dispose d'un logement sur la partie postérieure de l'appareil. Ne permettez pas que de l'eau entre dans l'appareil. Évitez de couvrir les entrées et sorties d'air de votre appareil, spécialement pour la fonction de chauffage. Apte pour des pièces de 25m² approximativement. (valeur qui dépend des conditions de la pièce).

Si le câble d'alimentation est endommagé, vous ne devez le substituer par un nouveau câble aux caractéristiques similaires. Pour cela, dirigez-vous au fabricant ou à son service après-vente ou le personnel similaire qualifié.

Attention

Lorsque l'appareil s'arrête, attendez au moins 3 minutes avant de le remettre en marche pour que le circuit de froid s'équilibre.

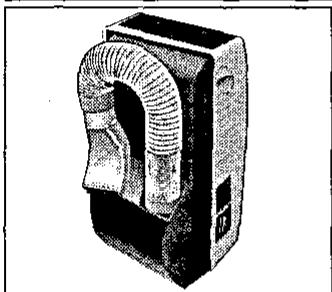

L'appareil dispose de roues pour rendre son déplacement plus facile. S'il était nécessaire d'incliner l'appareil pour son déplacement, il faudrait vider l'eau se trouvant dans le réservoir interne à l'aide du tuyau d'évacuation accouplé à l'embout de la partie inférieure de l'appareil.

Climatisation

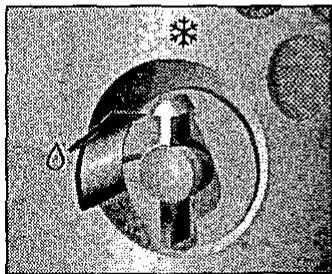

• Brancher l'appareil. Diriger le tuyau d'expulsion d'air chaud vers l'extérieur. Sélectionnez la fonction de climatisation maximale ou silencieuse. Tournez le robinet d'évacuation et le situez sur la position de réfrigération. Réglez la température désirée par les touches et . L'appareil refroidit et déshumidifie simultanément l'air de la pièce, créant ainsi un climat agréable. Pendant la climatisation, l'eau condensée résultante s'évapore automatiquement et est évacuée vers l'extérieur avec l'air expulsé, au travers du tuyau d'expulsion d'air chaud. Dans des conditions extrêmes d'humidité, l'appareil accumule de l'eau condensée dans un réservoir interne. Lorsqu'elle arrive à un certain niveau, un pilote lumineux de sécurité s'allume, pour indiquer la nécessité de vider ce réservoir, à l'aide du tuyau d'évacuation accouplé à l'ouverture de la partie inférieure de l'appareil. Pour vider le réservoir, vous pouvez aussi utiliser le mode Déshumidification. Pour cela, déconnectez d'abord l'appareil et attendez 10 minutes pour permettre une nouvelle connexion des systèmes de sécurité. Suivez ensuite les instructions individuées dans le chapitre Déshumidification.

Possibilités d'évacuer l'air vers l'extérieur

Installation mobile

Installation fixe

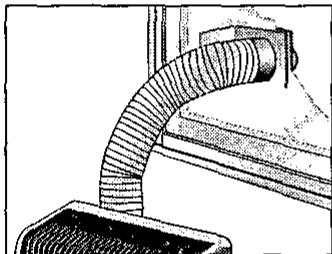

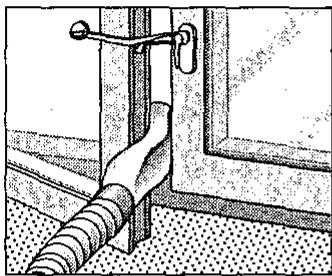

Accouplez le manchon de diffusion au tuyau d'expulsion d'air chaud. Ouvrez légèrement la fenêtre et situez l'embout d'évacuation de l'air entre le battant et le cadre de la fenêtre. Si les fenêtres sont à double battant, situez l'embout d'évacuation entre les battants droit et gauche. Fermez au plus près la fenêtre et retenez-la avec la ventouse fournie.

Elle se réalise en utilisant l'Accessoire Optionnel passée fenêtre référence B1 RKZ06009, que vous pourrez acquérir dans votre Commerce Habituel.

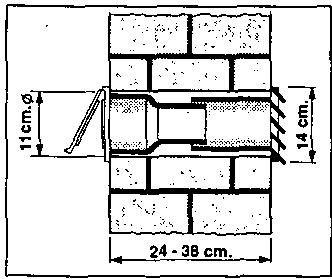

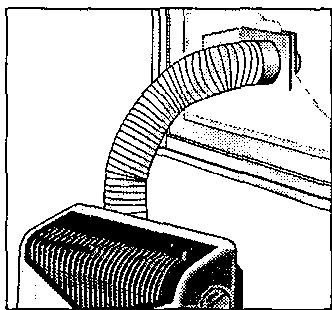

Pour expulser l'air chaud au travers du mur, il est nécessaire de faire un trou dans celui-ci pour y situer le passe-fenêtre. Retirer le manchon de diffusion et connecter le tuyau d'expulsion d'air à l'accessoire. Dans le cas d'une installation fixe au travers d'une fenêtre, on utilise seulement la pièce de terminaison transparente de l'accessoire, et est aussi nécessaire la réalisation d'un orifice dans le verre dont le diamètre sera de 10,5 cm.

Remarques :

• Ne pas allonger, sans nécessité, le tuyau d'évacuation (longueur maximale 140 cm) ni effectuer de rayons de flexion trop fermés. Ceci empêche l'évacuation de l'air chaud et réduit la puissance frigorifique.
• Il faut que dans les petites pièces, il y ait une aération, par exemple, la porte entrouverte pour que ne se produise pas d'effet de dépression et pour que la puissance frigorifique ne diminue pas.

Attention!

Évitez de couvrir les entrées et sorties d'air de l'appareil.

Purification de l'air

Sur cette position, l'appareil réduit l'humidité d'ambiance. Cependant, il ne contrôle pas la température.

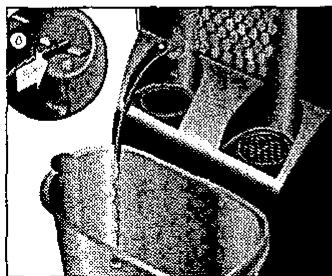

Tourner le robinet d'évacuation vers la gauche. Retirer le manchon de diffusion et connecter le tuyau d'évacuation, qui est gardé dans le compartiment du filtre basique. Situer un récipient à la sortie du tuyau d'évacuation pour recueillir l'eau condensée. Situer le tuyau d'expulsion d'air sur la position de parking. Sélectionner la fonction de déshumidification. La quantité d'eau déshumidifiée peut atteindre 26 litres toutes les 24 heures, selon les conditions d'ambiance.

Attention!

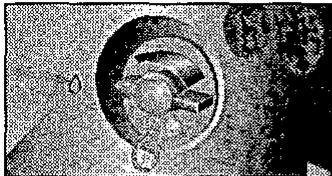

En remettant l'appareil sur la fonction de réfrigération, n'oubliez pas de mettre le bouchon du robinet d'évacuation et le tourner vers la droite. Sinon, de l'eau sortirait lorsque l'appareil fonctionne.

Lorsque le pilote lumineux de "Déshumidification" clignote, la température de la pièce est alors inférieure à 18°C. Souvenez-vous que c'est la limite minimale de fonctionnement.

Sur cette fonction, l'air recommence à circuler à l'intérieur de la pièce en le passant par des filtres purificateurs.

L'appareil comprend un contrôle basique auquel on peut accoupler deux filtres purificateurs actifs contre :

• Odeurs et fumées.
• Pollen, bactéries et poussière.

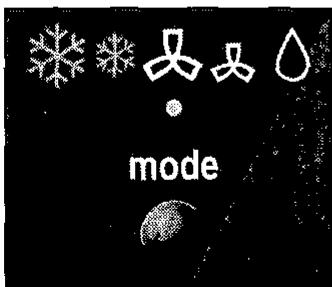

• Mettre le tuyau d'expulsion d'air sur la même position que pour la déshumidification. Sélectionner la vitesse d'aération : maximale ou silencieuse. □ Nous recommandons de laisser les filtres installés indé

Mise à l'heure

Lorsque l'appareil est connecté, on peut visualiser l'heure actuelle en appuyant sur la touche de sélection "Heure/Température". L'heure actuelle apparait sur l'écran digital pendant 5 secondes. Pendant ce laps de temps, les deux points scintillent sur l'écran. L'heure actuelle montré sur l'écran digital peut être modifiée à l'aide des touches ou . Chaque pulsation de ces touches avance ou retarde l'heure montré d'une minute. Si l'on effectue une pulsation continue des touches pendant une durée de temps prolongée, l'heure est continulement modifiée. Si vous n'appuyez pas sur une autre touche, une fois la mise à l'heure terminée, 5 secondes s'écoulent avant que l'écran de visualisation montre la température sélectionnée.

Programmation du temporisateur

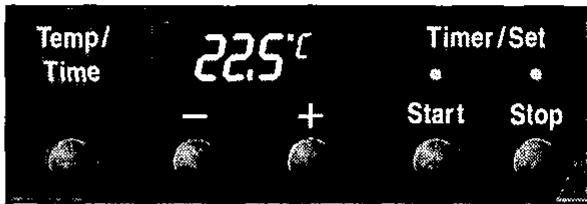

(Pour la connexion et déconnexion automatiques du climatiseur d'air). Indépendamment du fait que celui-ci se trouve ou non en fonctionnement, on peut programmer sur le temporisateur les heures de connexion ou déconnexion du climatiseur d'air.

o Appuyez sur les touches de mise en marche "START" ou d'arrêt "STOP" : Les valeurs correspondant à la première programmation du temporisateur apparaisent sur l'écran de visualisation. Le pilote lumineux correspondant au temporisateur s'allume, en indiquant que le temporisateur est actionné.

Appuyez sur les touches + ou ⊙ afin de modifier la programmation du temporisateur. Cette modification s'effectue en laps de temps de 15 minutes.

Une fois la programmation du temporisateur terminée, l'écran de visualisation montre à nouveau, après 5 secondes, la température sélectionnée. Lorsque l'écran de visualisation montre les heures de connexion ou déconnexion programmes sur le temporisateur, les deux points ne scintillent pas.

Déconnexion du temporisateur

Appuyez pendant deux secondes sur les touches de Mise en marche/Arrêt (START/STOP). Le pilote lumineux du temporisateur s'est allumé et le temporisateur est désactivé. Les valeurs et fonctions programmées sur le temporisateur restent actives, les opérations correspondantes se répétant chaque jour en fonction des heures ajustées, tant qu'elles n'ont pas été désactivées ou annulées comme nous venons de le décrire.

Nettoyage

Avant une utilisation en début de saison

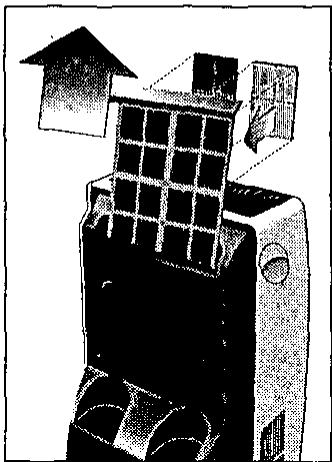

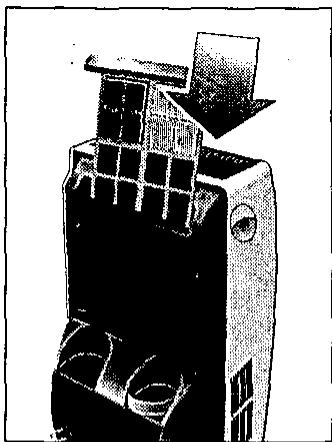

L'appareil dispose d'un filtre à air basique, qu'il faut nettoyer après un temps d'utilisation. Pour cela, il suffit de le laver avec de l'eau courante, le sécher et l'installer à nouveau. Le jeu de filtres purificateurs référence B1 RKZ06013 doit être substitué par un nouveau jeu tous les ans afin qu'il continue à être opérationnel. Pour cela, dirigez-vous à votre Commerce Habituel. L'installation des filtres doit être faite comme le montrent les figures. Situer seulement un jeu de filtres sur le support pour maintenir la puissance frigorifique. Vous pouvez nettoyer l'appareil à l'aide d'un chiffon ou d'une éponge, de l'eau tiède et un détergeant doux. N'utilisez jamais d'eau chaude (à plus de 40°C), de produit blanchissant, de l'essence, des acides ou des brosses, et évitez l'entrée d'eau dans l'appareil. Ne nettoyez pas l'appareil à l'aide d'un tuyau d'arrosage.

Nettoyez le filtre à air. Ensuite, nettoyez l'enveloppe et les grilles si c'est nécessaire.

Service technique

Si après avoir tenu compte des instructions d'utilisation, installation, spécialement ce qui est indiqué dans le chapitre "Considerations....", voir l'appareil ne fonctionne pas, souvenez-vous que notre Réseau de Services Techniques est à votre disposition.

Pour cela, en communiquant la panne, indique le modèle (E-NR) et le n° de fabrication (FD) de votre appareil, que vous pourrez lire sur la plaque de caractéristiques.

Garantie

Dans chaque pays sont établies les conditions de garantie par les correspondantes Sociétés de Distribution. Pour plus de détails à cet effet, dirigez-vous au Distributeur qui vous a vendu l'appareil en lui facilitant le nom du modèle et le n° de fabrication. Pour toute intervention qui se produit sous garantie, il est indispensable de présenter le justificatif d'achat de l'appareil.

Les actions décrites ci-dessous vous aideront à donner une solution par vous-même à de petits contrôles et vous éviteront d'appeler le Service Technique.

Si après ces vérifications, le problème persiste ou se répète, contactez nos techniciens spécialisés.

Que faire si...

Les actions décrites ci-dessous vous aideront à solutionner vous-mêmes de petits contretemps et vous éviteront d'avoir à appeler le Service Technique.

Si, après ces vérifications, le problème n'a pas été solutionné ou se répète, contactez nos techniciens spécialisés.

... l'appareil ne fonctionne pas... Vérifiez que la prise est branchée. Vérifiez qu'il y a du courant dans le réseau et qu'un fusible n'a pas sauté. Ajustez une température inférieure avec la touche... l'appareil ne fonctionne pas et le pilote de sécurité est clignotant... - Posez l'appareil sur une surface plane. Si le pilote reste allumé, videz le réservoir intéérieur d'eau de l'appareil. (Voir instructions dans climatisation ou déshumidification).... le pilote de sécurité s'allume fréquemment... Vérifie[ifiez] que le robinet d'évacuation est sur la position ajustée.... l'appareil ne refroidit pas suffisamment... Vérifiez que les unions du tuyau d'expulsion de l'air chaud sont correctes. Vérifiez que la trajectoire du tuyau d'expulsion n'est pas trop courbe et que sa longueur ne dépasse pas 140 cm. Vérifiez que le robinet d'évacuation est sur la position de climatisation. Posez la ventouse pour que l'ouverture de la fenêtre soit la plus petite possible. Fermez les volets pour minimiser la radiation solaire.

... l'appareil est sous tension mais le compresseur ne marche pas...

La temporisation d'enclenchement (3 minutes) s'active à chaque mise sous tension de l'appareil. Trois minutes après la mise sous tension, le compresseur démarre audiblement. Si la LED de déshumidification clignote, cela signifie que vous avez réglé l'appareil sur le mode Déshumidification et que la température de la pièce est inférieure à 18°C. Dans ce cas, le compresseur s'éteint (voir aussi les remarques relatives à "Déshumidification seulement"). Pour que l'appareil puisse fonctionner en mode Déshumidification, il faut que la température de la pièce dépasse 18°C. Si la mention "F1" ou "F2" apparait à l'affichage, cela signifie que les sondes thermométriques sont défectueuses. Dans ce cas, prévenez toujours le service après-vente.

... l'appareil fait un bruit excessif...

Assurez-vous que le tuyau d'expulsion de l'air est correctement fixé à l'appareil. Vérifiez qu'il n'existe aucun obstacle à l'entrée et la sortie d'air de l'appareil. Le bruit cyclique d'eau que vous pouvez entendre est du au fonctionnement de la pompe qui fait circuler l'eau pour améliorer la puissance de l'appareil.

Attention!

Toute autre panne ou réparation doit être faite par un technicien spécialisé. Consultez dans ce cas le distributeur autorisé, le service d'attention au client ou le Réseau de Services Techniques.

Données techniques

Données techniques

Consommation kW à puissance maximum....955W

Fusible 10 A

Capacité de réfrigération 2,3kW

Degré de fonctionnement

• Réfrigération min 18°C-max. 35°C
• Déshumidification min 18°C-max. 35°C
