C27R504FHP - Moniteur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Téléviseur
Taille de l'écran	Non précisé
Résolution	Non précisé
Technologie d'affichage	Non précisé
Connectivité	HDMI, USB (général)
Smart TV	Oui/Non selon modèle
Audio	Haut-parleurs intégrés
Consommation électrique	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Couleur	Non précisé
Accessoires inclus	Non précisé
Garantie	Non précisé
Langues du menu	Multilingue
Type de télécommande	Standard
Fonctions spéciales	Non précisé

FOIRE AUX QUESTIONS - C27R504FHP SAMSUNG

Comment connecter mon SAMSUNG C27R504FHP à un ordinateur ?

Pour connecter votre moniteur SAMSUNG C27R504FHP à un ordinateur, utilisez un câble HDMI ou DisplayPort. Branchez une extrémité du câble à la sortie vidéo de votre ordinateur et l'autre à l'entrée correspondante du moniteur.

Que faire si l'écran de mon SAMSUNG C27R504FHP reste noir ?

Vérifiez que le moniteur est correctement allumé et que le câble d'alimentation est bien branché. Assurez-vous également que le câble vidéo est bien connecté. Essayez de changer de source d'entrée à l'aide du bouton 'Source' sur le moniteur.

Comment ajuster la luminosité et le contraste de mon moniteur ?

Pour ajuster la luminosité et le contraste, accédez au menu OSD (On-Screen Display) en appuyant sur le bouton Menu de votre moniteur. Utilisez les flèches pour naviguer vers 'Image' et ajustez les paramètres selon vos préférences.

Mon moniteur affiche des couleurs déformées, que faire ?

Vérifiez les connexions du câble vidéo. Essayez de débrancher et de rebrancher le câble. Si le problème persiste, essayez d'utiliser un autre câble ou un autre port sur votre ordinateur. Vous pouvez également réinitialiser les paramètres d'usine du moniteur via le menu OSD.

Comment changer la résolution de mon SAMSUNG C27R504FHP ?

Pour changer la résolution, allez dans les paramètres d'affichage de votre système d'exploitation. Sur Windows, faites un clic droit sur le bureau, sélectionnez 'Paramètres d'affichage', puis choisissez la résolution recommandée pour le moniteur.

Le moniteur émet un bruit étrange, que faire ?

Si votre moniteur émet un bruit, vérifiez qu'il est correctement ventilé et qu'aucun objet n'entrave les ouvertures de ventilation. Si le bruit persiste, débranchez-le et contactez le support technique de Samsung.

Est-ce que le SAMSUNG C27R504FHP a un mode de réduction de la lumière bleue ?

Oui, le SAMSUNG C27R504FHP dispose d'un mode de réduction de la lumière bleue. Vous pouvez l'activer via le menu OSD en naviguant vers 'Image' et en sélectionnant l'option 'Filtre de lumière bleue'.

Comment monter mon moniteur sur un support VESA ?

Pour monter votre moniteur sur un support VESA, retirez le pied du moniteur en dévissant les vis à l'arrière. Ensuite, alignez les trous VESA du moniteur avec ceux du support et fixez-le avec les vis fournies avec le support.

MODE D'EMPLOI C27R504FHP SAMSUNG

Manuel de l'utilisateur

C27R50 C32R50

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

Le contenu du présent guide est sujet à modification sans préavis à des fins d'amélioration de la qualité.

Samsung Electronics

Samsung Electronics détient les droits d'auteur du présent guide.

Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung Electronics.

Les marques de fabrique autres que celles de Samsung Electronics sont la propriété de leurs détenteurs respectifs.

Des frais d'administration peuvent vous être facturés dans les situations suivantes :

Un technicien intervient à votre demande alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel d'utilisation). Vous amenez le produit dans un centre de réparation alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel d'utilisation).

Le montant des frais d'administration vous sera communiqué avant la visite du technicien.

Avant utilisation du produit

Sécurisation de l'espace d'installation	4
Précautions de stockage	4
Consignes de sécurité	4
Nettoyage Électricité	5
et sécurité	5
Installation	6
Fonctionnement	7

Préparatifs

Pièces	10
Panneau de configuration	10
Guide des touches directes	11
Guide des touches de fonction	12

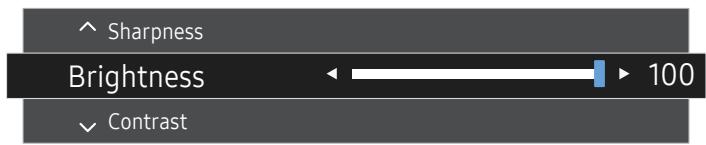

Modification des paramètres Luminosité, Contraste et Nettétél	14
Modification des paramètres Volume	14

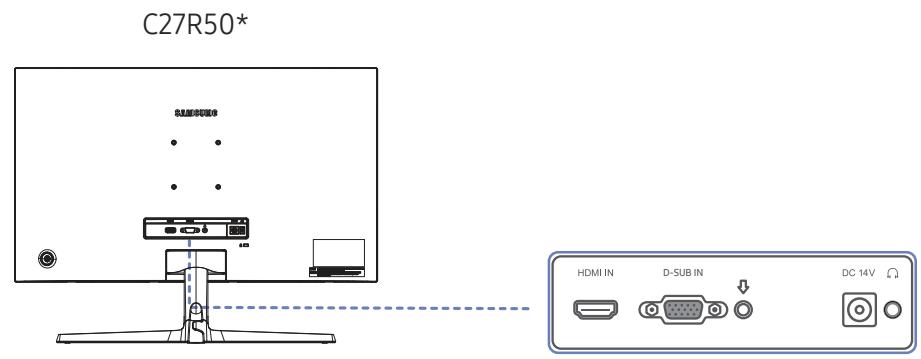

Types de ports	15
Réglage de l'inclinaison du produit	16
Verrou antivol	16

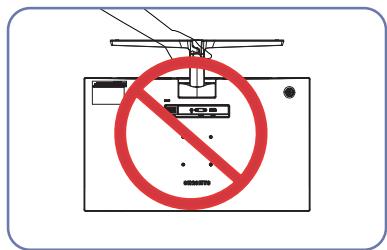

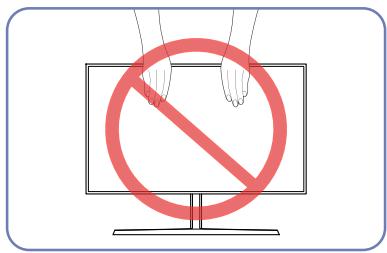

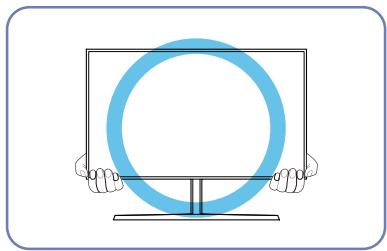

Précautions lors du déplacement du moniteur	17

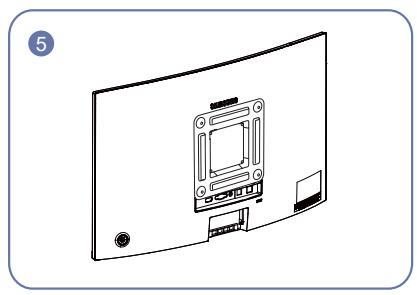

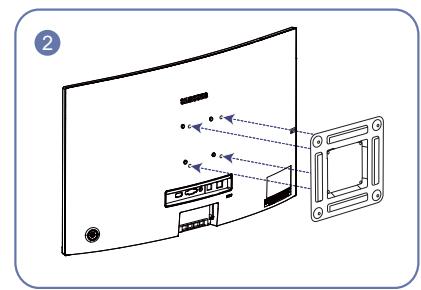

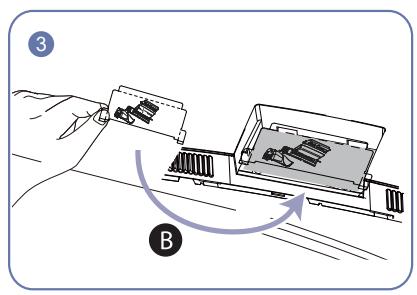

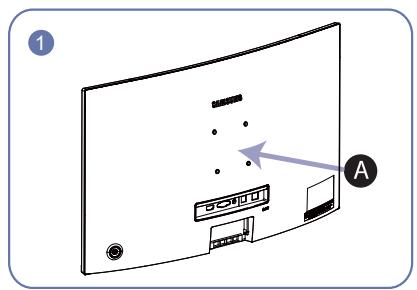

Installation d'un support mural ou de bureau	18

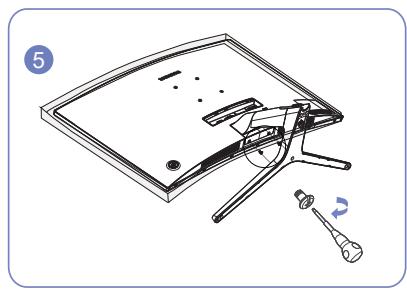

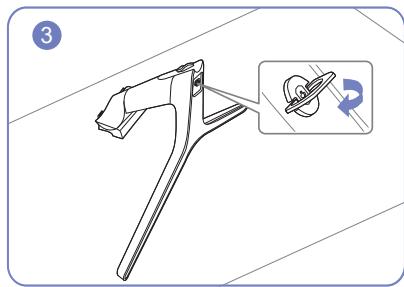

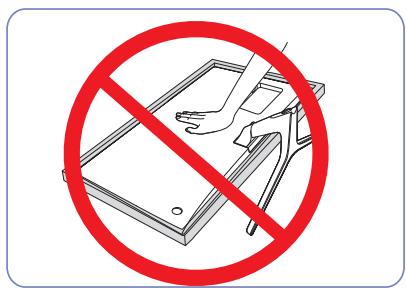

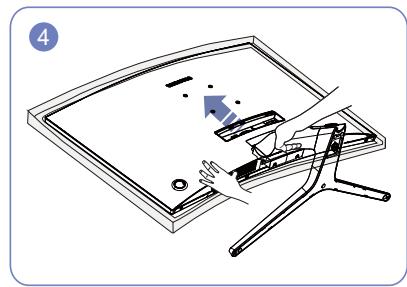

Installation Fixation	19
du socle	19

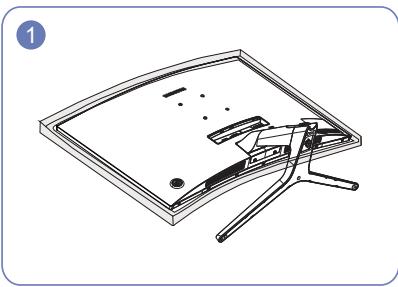

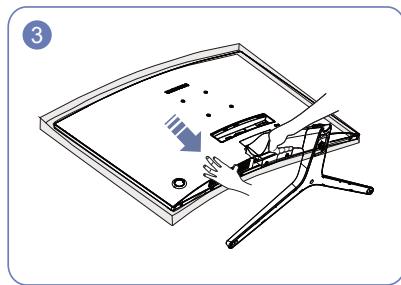

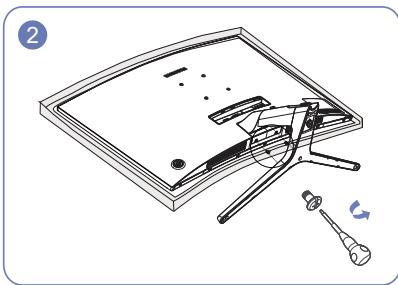

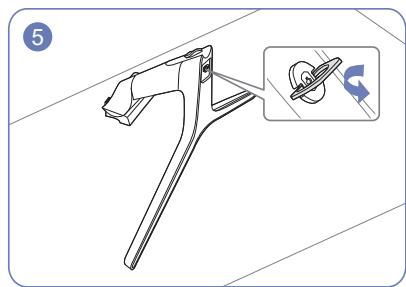

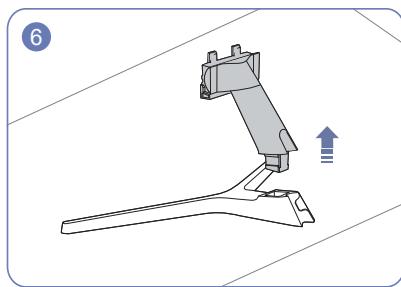

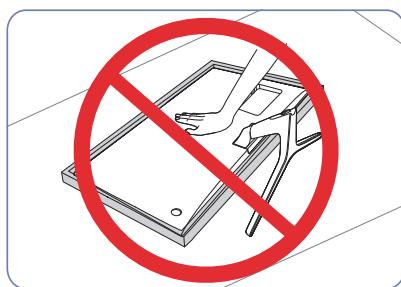

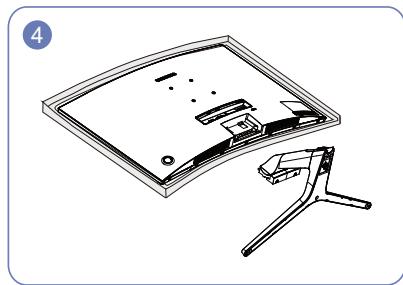

Démontage du pied	20

Connexion et utilisation d'un périphérique source

À lire avant d'installer le moniteur.	21
Branchement et utilisation d'un PC	21

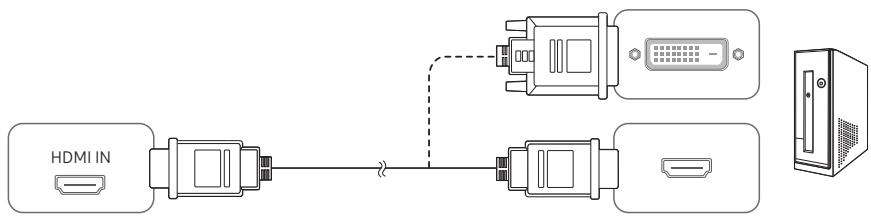

Connexion à l'aide d'un cable HDMI ou HDMI-DVI	21

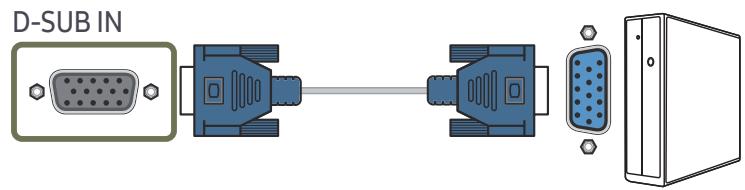

Connexion à l'aide du cable D-SUB (type analogue)	22
Branchement au casque	22

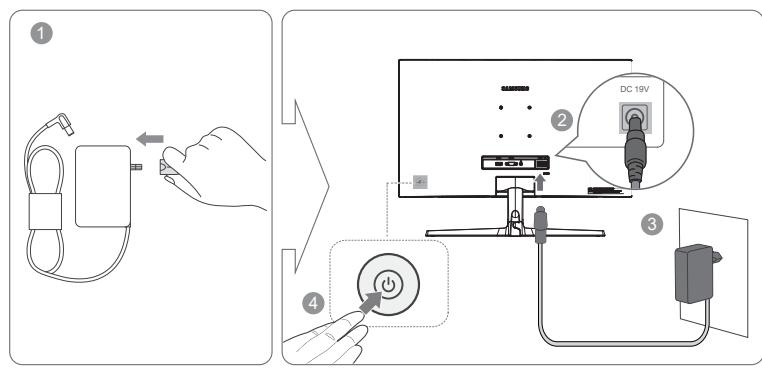

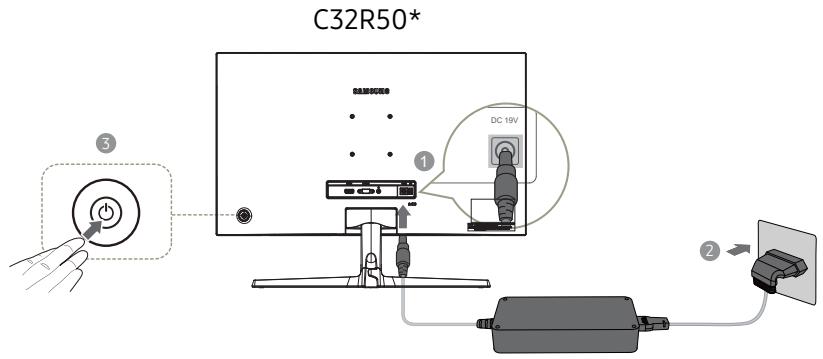

Branchement de l'alimentation	23

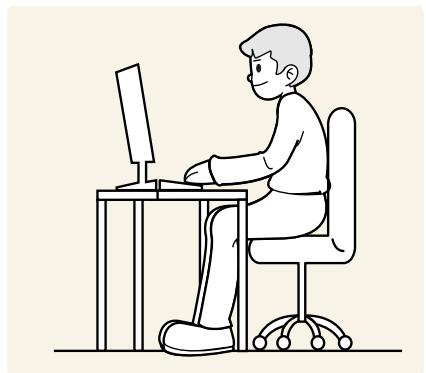

Position correcte lors de l'utilisation du produit	24
Installation de pilote	24
Définition de la résolution optimale	24

Configuration d'écran

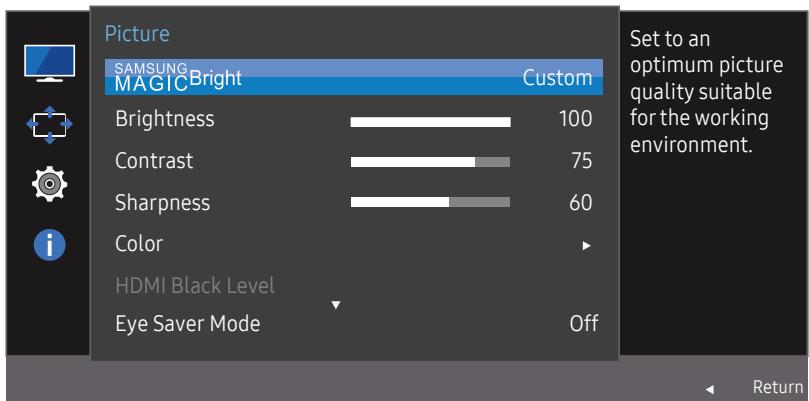

SAMSUNG MAGIC Bright	25
Luminosite	26
Contraste	26
Netteté	26
Couleur	26
Niveau noir HDMI	27
Mode Protection	27
Mode Jeu	27
Temps de réponse	27
Format de l'image	28
Réglage de l'écran	28

Table des matières

Ajustement des paramètres OSD (Affichage sur écran)

Transparence	29
Position	29
Langue	29
Aff./heure	29

Configuration et réinitialisation

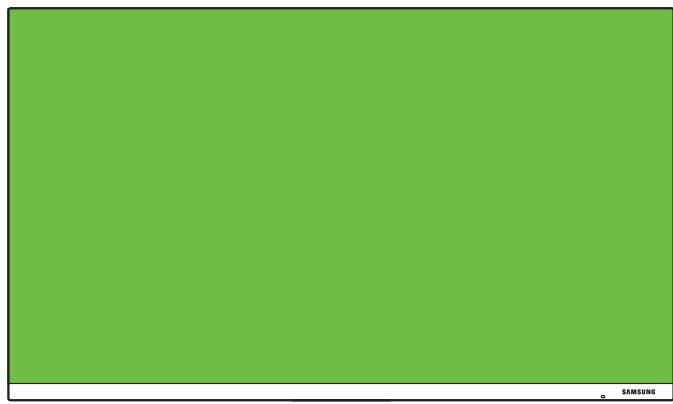

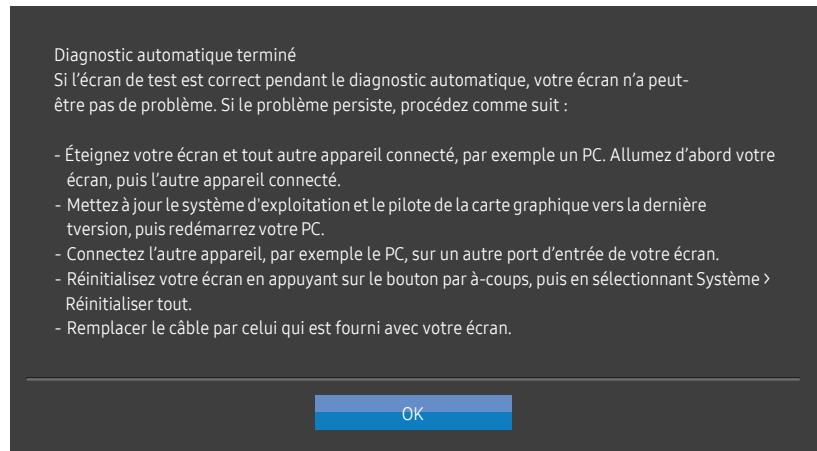

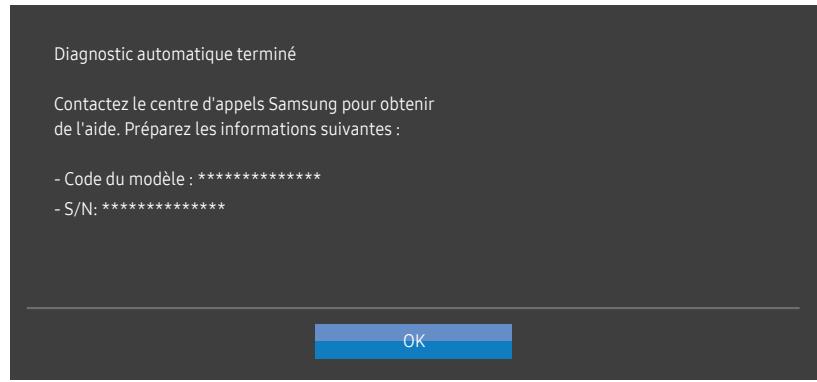

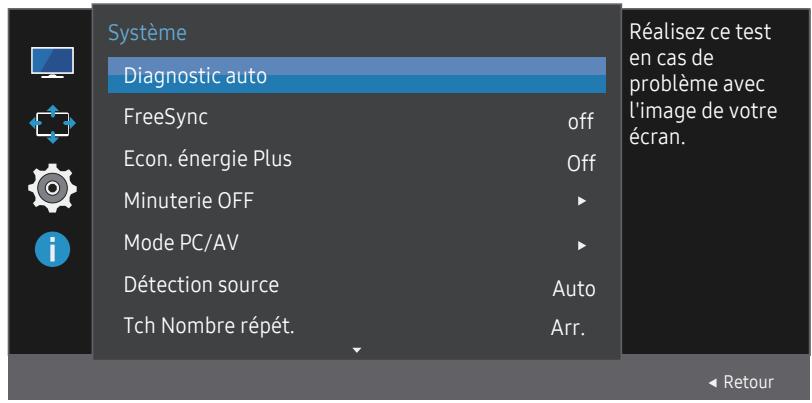

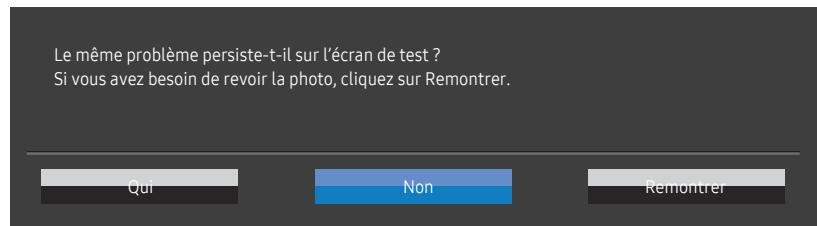

Self Diagnosis	30

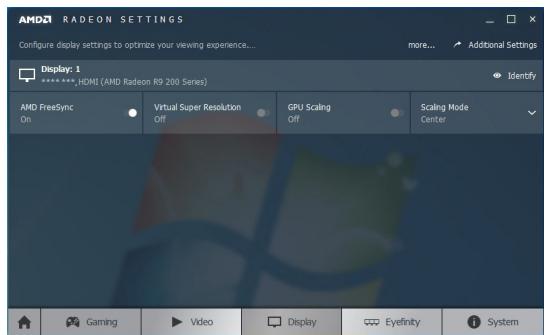

FreeSync	32
Econ. énergie Plus	34
Minuterie OFF	34
Mode PC/AV	35
Détection source	35
Tch Nombre répét.	35
Activer LED	35
Réinitialiser tout	35

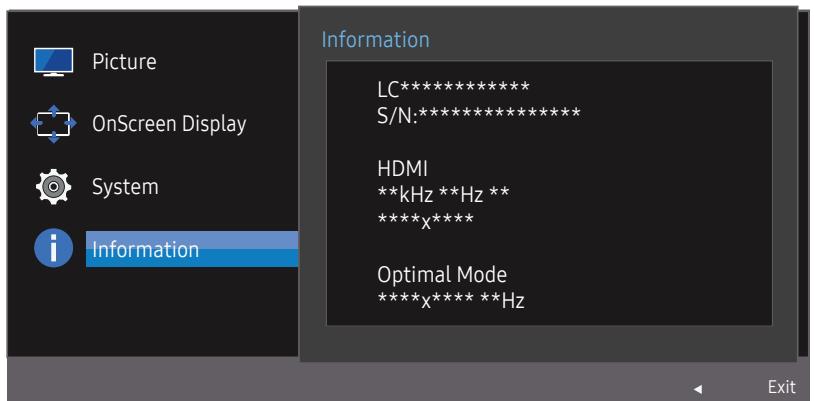

Information	36

Installation du logiciel

Easy Setting Box	37
Restrictions et problèmes relatifs à l'installation	37
Caracteristiques du système	37

Guide de dépannage

Conditions requises avant de contacter le Centre de service clientèle Samsung	38
Test du produit	38
Vérification de la résolution et de la fréquence	38
Vérifiez les éléments suivants	38
Questions & réponses	40

Caractéristiques techniques

Général	41
Tableau des modes de signal standard	42

Annexe

Prise en charge des frais de service (imputables aux clients)	46
Produit non défectueux	46
Dommage provoqué par le client Autres cas	46

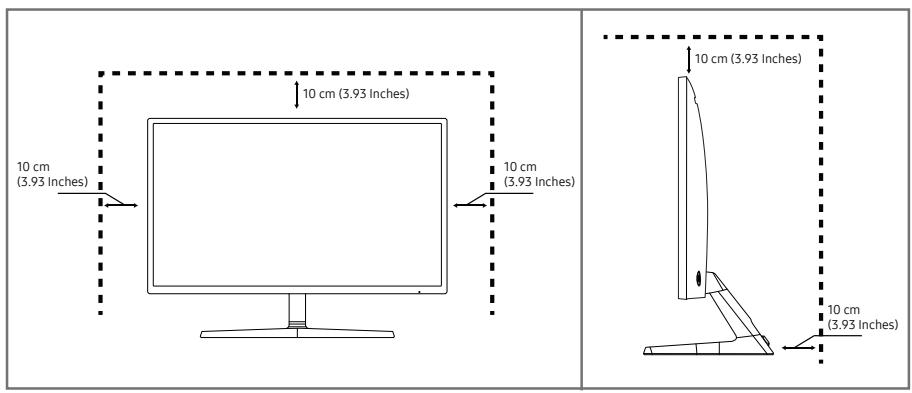

Sécurisation de l'espace d'installation

Veillez à conserver de l'espace autour du produit pour garantir une bonne ventilation. Une augmentation de la température interne peut provoquer un incendie et endommager le produit. Lors de l'installation du produit, veillez à conserver un espace équivalent ou supérieur à celui indiqué ci-dessous.

L'aspect extérieur peut varier en fonction du produit.

Précautions de stockage

Des taches blanches peuvent se développer à la surface des modèles très brillants si un humidificateur à ultrasons est utilisé à proximité.

— Contactez votre centre de service clientèle Samsung le plus proche si l'intérieur du produit doit être nettoyé (des frais de service seront facturés).

Consignes de sécurité

Avertissement

Des dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suivies.

Attention

Des dommages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies.

Attention

ATTENTION: POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, NE RETIREZ PAS LE COUVERCLE (OU LE DOS). IL N'Y A AUCUNE PIECE RÉPARABLE INTÉRIEURE À L'UTILISATEUR. VOUS RÉFÈREZ À TOUS LES RÉPARATIONS DE PERSONNEL QUALIFIÉ.

RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR.

3	Ce symbole indique que la haute tension est présente à l'intérieur. Il est dangereux de contacter n'importe quels éléments interne de ce produit.	~	Tension AC: La tension nominale indiquée par ce symbole est la tension AC.
1	Ce symbole indique que ce produit inclut une documentation importante concernant l'opération et la maintenance.	-	Tension DC: La tension nomiale indiquée par ce symbole est une tension DC.
	Produit de classe II: Ce symbole indique qu'une connexion de sécurité avec la terre électrique (terre) n'est pas requise.	i	Attention. Consulter les instructions d'utilisation: Ce symbole indique l'utilisateur de consulter le manuel d'utilisation pour plus d'informations relatives à la sécurité.

Nettoyage

Procédez avec soin lors du nettoyage, car il est facile de rayer l’écran et l’extérieur des LCD perfectionnés. Respectez la procédure suivante lors du nettoyage.

1. Mettez hors tension le produit et l'ordinateur. 2. Débranchez le câble d'alimentation du produit.

Tenez le câble d'alimentation par la fiche et ne touchez pas le câble si vous avez les mains humides.

Dans le cas contraire, un choc électrique pourrait survenir.

3 Essuyez le moniteur avec un chiffon propre, doux et sec.

• N'appliquez aucun agent de nettoyage contenant de l'alcool, des solvants ou des tensioactifs sur le moniteur.
• Ne pulvérisez pas d'eau ou de détergent directement sur le produit.

4 Humidifiez un chiffon doux et sec avec de l'eau et essorez-le autant que possible avant de nettoyer l'extérieur du produit. 5 Branchez le câble d'alimentation au produit une fois le nettoyage terminé. 6 Mettez sous tension le produit et l'ordinateur.

Avertissement

• N'utilisez pas de câble d'alimentation ou de fiche endommagée, ni de prise lâche.
• N'utilisez pas plusieurs produits sur une même prise de courant.
• Ne touchez pas la fiche si vous avez les mains humides.
• Insérez complètement la fiche pour qu'elle soit bien bloquée.
• Branchez la fiche du câble d'alimentation à une prise à la terre (appareils isolés de type 1 uniquement).
• Ne pliez ni ne tirez le câble d'alimentation trop fortement. Prenez soin de ne pas laisser le câble d'alimentation sous un objet lourd.
• Ne placez pas le cable d'alimentation ou le produit à proximité de sources de chaleur.
• À l'aide d'un chiffon sec, nettoyez toute poussière autour des broches de la fiche du câble d'alimentation ou de la prise.
• La prise de courant doit être installée à proximité de l'équipement et doit être facilement accessible.

Attention

• Ne débranche pas le câble d'alimentation quand le produit est en cours d'utilisation.
• Utilisez uniquement le câble d'alimentation fourni avec votre produit par Samsung. N'utilisez pas le câble d'alimentation avec d'autres produits.
• Maintenez dégagée la prise à laquelle le câble d'alimentation est branché.
• Quand un problème survient, le câble d'alimentation doit être débranché pour couper l'alimentation du produit.

Tenez la fiche quand vous débranchez le câble d'alimentation de la prise.

Avertissement

• Ne placez pas de bougies, d'insectifuges ou de cigarettes sur le produit. N'installez pas le produit près de sources de chaleur.
• N’installez pas le produit dans des espaces mal aérés tels qu’une bibliothèque ou un placard.
• Installez le produit à au moins 10 cm du mur pour assurer une bonne évacuation.
• Gardez les emballages plastiques hors de portée des enfants.
• Ces sacs présentent un risque d'étouffement.
• N'installez pas le produit sur une surface instable ou sujette aux vibrations (étagère mal fixée, surface en pente, etc.).
• S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessures.
• L'utilisation du produit dans une zone à vibrations excessives peut endommager le produit ou provoquer un incendie.
• N'installez pas le produit dans un vehicule ou un endroit exposé à la poussière, à l'humidité (gouttes d'eau, etc.), à l'huile ou à la fumée. N'exposez pas le produit directement au soleil, à la chaleur ou à un objet chaud comme un four.
• La durée de vie du produit pourrait être réduite, ou un incendie pourrait se déclencher.
• N'installez pas le produit à portée de jeunes enfants.
• Le produit pourrait tomber et blesser des enfants.
• Les huiles comestibles (telles que l'huile de soja) peuvent endommager ou déformer le produit. Conservez le produit à l'écart de toute pollution par les huiles. De même, n'installez pas le produit dans la cuisine ni à proximité d'une cuisinière.

Attention

• Ne faites pas tomber le produit quand vous le déplacez.
• Ne posez pas le produit sur sa face avant.
• Si vous installez le produit sur un meuble ou une étagère, assurez-vous que le bord inférieur de la face avant du produit ne dépasse pas.
• S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessures.
• N’installez le produit que sur des meubles ou étagères de taille ajustée.
• Posez délicatement le produit.
• Il pourrait en résulter une défaillance du produit ou des dommages corporels.
• Toute installation du produit dans un endroit inhabituel (tel qu'un lieu exposé à de grandes quantités de poussière fine, à des substances chimiques, à des températures extrêmes ou à beaucoup d'humidité où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances.
• Assurez-vous de bien consulter le Centre de service clientèle SAMSUNG si vous pouvez installer le produit dans ce type d'endroit.

Avertissement

• Une tension élevée est présente dans le produit. N'essayez jamais de démonter, réparer ou modifier le produit par vous-même.
• Contactez le Centre de service clientèle Samsung pour toute réparation.
• Pour déplacer le produit, commencez par déconnecter tous les câbles, câble d'alimentation inclus.
• Si le produit génère des sons étranges, une odeur de brûlé ou de la fumée, débranchez immédiatement le câble d'alimentation et contactez le Centre de service clientèle Samsung.
• Ne laissez pas les enfants s'accrocher au produit ou grimper dessus.
• Les enfants peuvent se blesser superficiellement ou gravement.
• Si le produit tombe ou que le boîtier externe est endommagé, mettez le produit hors tension et débranchez le câble d'alimentation. Ensuite, contactez le Centre de service clientèle Samsung.
• Un usage continu peut provoquer un incendie ou un choc électrique.
• Ne laissiez pas d'objets lourds que les enfants approuvent (jouets, bonbons, etc.) au sommet du produit.
• Le produit ou l'objet lourd pourrait tomber si des enfants tentaient d'atteindre les jouets ou bonbons, pouvant provoquer de graves dommages corporels.
• Au cours d'un orage, éteignez le produit et débranchez le câble d'alimentation.
• Ne faites pas tomber d'objets sur le produit et ne générez aucun impact.
• Ne tentez pas de déplacer le produit en tirant sur un cable tel que le cable d'alimentation.
• En cas de détection d'une fuite de gaz, ne touchez ni le produit, ni la fiche du câble d'alimentation. De plus, aérez immédiatement la zone.
• Ne tentez pas de soulever ou de déplacer le produit en tirant sur un cable tel que le cable d'alimentation.
• N'utilisez ni ne conservez de pulvérisateur combustible ou de substance inflammable à proximité du produit. Assurez-vous que les aérations ne sont pas bloquées par une nappe ou des rideaux.
• Toute élévation de la température interne peut provoquer un incendie.
• N'insérez aucun objet métallique (baguette, piece de monnaie, épingle à cheveux, etc.) ou d'objets facilement inflammables (papier, allumette, etc.) dans le produit (via les aérations ou les portes d'entrée/sorting, etc.).
• Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.
• Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur le produit.
• Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.

Attention

• Si vous laissez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produit ou cela peut donner lieu à des pixels défectueux.
• Activez le mode d'économie d'énergie ou un économise
• Débranchez le cable d'alimentation de la prise si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée (vacances, etc.).
• L'accumulation de poussière combinée à la chaleur peut provoquer un incendie, un choc électrique ou une fuite électrique.
• Appliquez la résolution et la fréquence conseillées au produit.
• Dans le cas contraire, votre vue pourrait être altérée.
• Ne pas mettre ensemble plusieurs adaptateurs CA/CC.
• Retirer le sac plastique de l'adaptateur CA/CC avant de l'utiliser.
• Ne laissez pas d'eau entrer dans l'adaptateur CA/CC et ne le mouillez pas.
• Un court-circuit ou un incendie pourrait en résulter.
• Évitez d'utiliser le produit en extérieur, où il peut être exposé à la pluie ou à la neige.
• Faire attention à ne pas mouiller l'adaptateur CA/CC lors du nettoyage du sol.
• Ne pas mettre l'adaptateur CA/CC à proximité d'appareils de chauffage.
• Ces substances pourraient provoquer un incendie.
• Conserver l'adaptateur CA/CC dans une zone bien aérée.
• ation vers le haut, de l'eau ou d'autres substances étrangères pourraient entrer dans l'adaptateur et provoquer un dysfonctionnement dans celui-ci.

Assurez-vous de reposer l'adaptateur CA/CC à plat sur une table ou sur le sol.

• Insérez la fiche secteur dans l'adaptateur CA/CC jusqu'au déclic.

N'insérez la fiche secteur que dans la prise de courant.

• N'utilisez pas d'autre adaptateur CA/CC que celui fourni.
• Il pourrait en résulter un choc électrique ou un incendie.
• N'insérez pas l'adaptateur CA/CC dans la prise de courant au plafond.
• Il pourrait en résulter un choc électrique ou un incendie.
• Ne tournez pas la fiche secteur de sorte qu'elle dépasse la plage indiquée (0 à ) sur l'adaptateur CA/CC.
• Il pourrait en résulter un choc électrique ou un incendie.
• Ne demontez pas la fiche secteur une fois qu'elle est montée. (Elle ne peut plus être séparée une fois qu'elle a été montée.)

N'utilisez jamais de fiche secteur fournie pour d'autres appareils.

• Lors du retrait de l'adaptateur CA/CC de la prise de courant, tenez le boîtier de l'adaptateur CA/CC et tirez-le vers le haut.
• Il pourrait en résulter un choc électrique ou un incendie.
• Ne laissez pas tomber d'objets sur l'adaptateur CA/CC et n'y appliquez aucun impact.
• Il pourrait en résulter un choc électrique ou un incendie.
• Utilisez l'adaptateur CA/CC après l'avoir retiré de son emballage plastique.
• Ceci afin d'éviter tout risque d'incendie.
• Ne tenez pas le produit à l'envers et ne le déplacez pas en le tenant par le support.
• S'il venait à tomber, le produit pourrait s'endommager ou provoquer des dommages corporels.
• Regarder l'écran de trop près pendant une longue période peut altérer votre vue. N'utilisez pas d'humidificateurs ou de jours à proximité du produit.
• Reposez vos yeux pendant plus de 5 minutes ou regardez les objets à distance après 1 heures d'utilisation du produit.
• Ne touchez pas l'écran quand le produit est sous tension depuis longtemps, car il pourrait être chaud.
• Stockez les petits accessoires hors de portée des enfants.
• Faites attention lorsque vous régalez l'angle du produit.
• Vous pourriez vous coincer la main ou le doigt et vous blesser.
• Si vous penchez trop fortement le produit, il pourrait tomber et blesser quelqu'un.
• Ne placez pas d'objets lourds sur le produit.
• Il pourrait en résulter une défaillance du produit ou des dommages corporels. Lorsque vous utilisez un casque ou des écouteurs, ne réglez pas le volume sur un niveau trop élevé.
• Vous risqueriez de souffrir de troubles de l'audition.

Panneau de configuration

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

APPUYER (ENTRER)

Guide des touches de fonction

Icônes	Description
Bouton JOG	Bouton multidirectionnel qui facilité la navigation. — Le bouton JOG se situe à l'arrêté du produit, du côté gauche. Le bouton peut être orienté vers le haut, le bas, la gauche, la droite ou appuyer (entrez).
Voyant LED d'alimentation	Ce voyant est l'indicateur d'état d'alimentation et fonctionne en tant que • Marche (bouton d'alimentation) : Arrêt • Mode d'économie d'énergie: Clignotant • Arrêt (bouton d'alimentation): Activé — Vous pouvez changer le mode de fonctionnement du tímein d'alimentation via le menu. (Système → Activer LED) En raison de différences fonctionnelles, il se peut que des modèles véribles ne disponible pas de cette fonction.
Guide des touches de fonction	Appuyez sur le bouton JOG lorsque l'écran est allumé. Le Guide des touches de fonction apparait. Pour accéder au menu à l'écran alors que le guide est affché, appuyez de nouveau sur le bouton de direction correspondant. — Le guide des touches de fonction peut varier selon la fonction ou le modele du produit. Rétérrez-vous au produit veritable.

Guide des touches directes

L'écran des boutons de raccourci (menu OSD) montré ci-dessous s'affiche uniquement lorsque l'écran du moniteur est allumé, ou en cas de modification de la résolution de l'ordinateur ou de la source d'entrée. La page des boutons de fonction s'affiche si le Eye Saver Mode est activé.

: On

: Off

Mode analogue

Brightness

Ajustement Automatique

Features

Eye Saver Mode Off

• Options en mode Analogique
• Régler le paramètre Luminosité, Contraste, Nettété. : Réglage Automatique.

— Si vous modifiez la résolution dans les propriétés d'affichage, la fonction Réglage

Automatique est activée.

Cette fonction est uniquement disponible en mode Analogique.

• : Afficher des touches de fonction.

Mode HDMI

Brightness

Volume

Features

Eye Saver Mode Off

Options en mode HDMI

• Régler le paramètre Luminosité, Contraste, Netteté.
• Régler le paramètre Volume, Muet.
• Afficher des touches de fonction.

Guide des touches de fonction

Appuyez sur le bouton JOG pour afficher le Guide des touches de fonction afin d'entrer dans le menu principal ou d'utiliser autres éléments. Vous pouvez quitter en appuyant à nouveau sur le bouton JOG.

HAUT/BAS/GAUCHE/DROITE : Naviguez vers l'élément de votre choix. La description pour chaque élément s'affiche lorsque l'élément cible est différent. APPUYER(ENTRER) : L'élément sélectionné est appliqué.

Icones	Description
←	Sélectionnez ↓ pour changer le signal d'entrée en orientant le bouton JOG dans l'écran Guide des touches de fonction. Un message apparait dans l'angle supérieur gauche de l'écran si le signal d'entrée a été modifié.
III	Permet de sélectionner III en orientant le bouton JOG à l'écran du guide des touches de fonction. Le menu d'affichage à l'écran de votre fonction Écran apparait. Verrouillage des menus à l'écran : conservez les paramètres actuels, ou verrouillez le contrôle de l'OSD pour empêcher toute modification involontaire des paramètres. Activer/Désactiver : Pour verrouiller/déverrouiller les menus à l'écran, appuyez sur le bouton GAUCHE pendant 10 secondes lorsque le menu principal apparait. Si les menus à l'écran sont verrouillés, les paramètres Luminosite et Contraste peuvent être régles. La fonction Mode Protection est disponible. Le paramètre Information peut être affché.
○	Permet de sélectionner ∟ en orientant le bouton JOG à l'écran du guide des touches de fonction. Appuyez sur cette icône pour activer ou désactiver le Mode Protection. Les éléments ci-dessous ne sont pas disponibles si la fonction Mode Protection est disponible. • Image → SAMSUNG Bright, Luminosite, Couleur, Mode Jeu • Système → Econ. énergie Plus
○	Permet de sélectionner ∅ pour éteindre l'écran en orientant le bouton JOG dans l'écran Guide des touches de fonction.

En raison de différences fonctionnelles, il se peut que les options du Guide des touches de fonction des modèles vértables soient différentes.

Lorsque l'écran n'affiche rien (par exemple en mode économique d'énergie ou en mode absence de signal), 2 touches directes pour contrôler la source et la puissance peuvent être utilisées. Voir ci-dessous.

Bouton JOG	Mode économique d'énergie/absence de signal
HAUT	Modification de la source
Préc.
APPLICHER(ENTRER) pendant 2 secondes	Mise hors tension

Quand le moniteur affiche le menu principal, le bouton JOG peut être utilisé comme indiqué ci-dessous.

Bouton JOG	Action
HAUT/BAS	permiet de sélectionner l'options.
GAUCHE	permiet de quitter le menu principal.permiet de fermer la sous-liste sans enregistrerla valeur.
	la valeur diminue dans le curseur.
DROITE	permiet de passer au niveau suivant.
	la valeur augmente dans le curseur.
APPUYER(ENTRER)	permiet de passer au niveau suivantpermiet d'enregistrer la valeur et de fermer lasous-liste.

Modification des paramètres luminosité, contraste et netteté

Vous pouvez ajuster Luminosité, Contraste ou Netteté en déplaçant le bouton JOG vers le haut ou vers le bas si aucun menu OSD ne s'affiche.

L'image affichée peut varier en fonction du modèle.

Luminosité

— Ce menu n'est pas disponible si sAMSUNG MAGICBright est défini sur le mode Contraste Dynam. — Ce menu n'est pas disponible quand Econ. énergie Plus est activé. — Ce menu n'est pas disponible quand Mode Protection est activé.

Contraste

— Ce menu n'est pas disponible si SAMIGSBright est défini sur le mode Cinema ou Contraste Dynam.. — Ce menu n'est pas disponible quand Mode Jeu est activé.

Netteté

— Ce menu n'est pas disponible si SAMSGUEMAGICBright est défini sur le mode Cinéma ou Contraste Dynam. — Ce menu n'est pas disponible quand Mode Jeu est activé.

Modification des paramètres volume

Vous pouvez ajuster Volume en déplaçant le bouton JOG vers la gauche ou vers la droite, si chaque menu OSD ne s'affiche.

Cette fonction est uniquement disponible en mode HDMI.

L'image affichée peut varier en fonction du modèle. Si la qualité audio d'un périphérique d'entrée connecté est mauvaise, la fonction Auto Mute sur le produit peut désactiver le son ou rendre un son haché lorsqu'on utilise le casque ou les haut-parleurs. Paramétrez le volume d'entrée pour le périphérique d'entrée à moins de 20% et contrôlez le volume à l'aide de la fonction de contrôle du volume (bouton JOG GAUCHE/DROITE) sur le produit.

Qu'est-ce que la fonction Auto Mute?

La fonction désactive le son pour améliorer l'effet sonore lorsqu'il existe un bruit parasite ou lorsque le signal d'entrée est faible, à cause d'un problème de volume d'un périphérique d'entrée.

Pour activer la fonction Muet, accédez à l'écran de contrôle Volume, puis utilisez le bouton JOG pour déplacer le focus vers le bas. Pour désactiver la fonction Muet, accédez à l'écran de contrôle Volume, puis augmentez ou diminuez le réglage Volume.

Types de ports

• Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

Port	Description
HDMI IN	Connexion à un périphérique source à l'aide d'un cable HDMI ou HDMI-DVI.
D-SUB IN	Permet le branchement à un PC via le cable D-SUB.
	Permet le branchement à un périphérique de sortie audio tel qu'un casque. — Seul le son peut être entendu lorsque vous utilisez le cable HDMI à HDMI.
DC 14V	Se connecté à l'adaptateur CA/CC.

Port	Description
HDMI IN	Connexion à un périphérique source à l'aide d'un cable HDMI ou HDMI-DVI.
D-SUB IN	Permet le branchement à un PC via le cable D-SUB.
	Permet le branchement à un périphérique de sortie audio tel qu'un casque. — Seul le son peut être entendu lorsque vous utilisez le cable HDMI à HDMI.
DC 19V	Se connecté à l'adaptateur CA/CC.

Réglage de l'inclinaison du produit

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

• Il est possible de régler le moniteur en l'inclinant.
• Tenez la partie supérieure du produit et régalez l'inclinaison avec prudence.

Verrou antivol

Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics. La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol.

Pour verrouiller un dispositif antivol :

Fixez les câbles de votre dispositif antivol à un objet lourd, tel qu'un bureau. 2 Faites passer une extrémité du câble dans la boucle à l'autre extrémité. 3 Insérez le dispositif antivol dans l'emplacement antivol situé à l'arrière du produit. 4 Verrouillez le dispositif antivol.

• Vous pouvez acheter un dispositif antivol séparation.
• Pour plus d'informations, reportez-vous au guide de l'utilisation fourni avec votre dispositif antivol.
• Les dispositifs antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne.

Précautions lors du déplacement du moniteur

• N'applique pas de pression directe sur l'écran.
• Ne tenez pas l'écran lorsque vous déplacez le moniteur.

• Ne soulevez pas le produit à l'envers en le tenant par le socle.

• Ne tenez pas les coins ou les bords inférieurs du moniteur lorsque vous le déplacez.

Installation d'un support mural ou de bureau

Eteignez le produit et retirez le câble d'alimentation de la prise.

Fixez le support mural ou de bureau ici. B Fixez l'INCRUSTATION à la position indiquée sur l'illustration. Fixation (vendue séparation)

Alignez les logements, puis à l'aide des vis, fixez solidement la fixation du produit avec les pièces correspondantes du support mural ou de bureau.

• Remarques
• L'utilisation de vis d'une longueur supérieure à la longueur standard risque d'endommager les composants internes du produit.
• La longueur des vis requises pour un support mural non conforme aux normes VESA peut varier selon les spécifications.
• N'utilisez pas de vis non conformes aux normes VESA. Ne fixez pas le support mural ou de bureau en exerçant une pression trop forte. Cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels résultant de l'utilisation de vis inadaptées ou de la fixation d'un support mural/de bureau en exerçant une pression trop forte.
• La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels résultant de l'utilisation d'un kit de montage mural différent de celui spécifique ou d'une installation sans assistance.
• Pour fixer le produit à un mur, veillez à acheter un kit de montage mural pouvant être installé à 10 cm minimum du mur.
• Veillez à utiliser un kit de montage mural conforme aux normes.
• Pour installer le moniteur à l'aide d'un support mural, détachez le support de base du moniteur.

Unité : mm (en pouces)

Nom du module	Spécifications des trouès de vis VESA (A * B) en millimètres	Vis standard	Quantité
C27R50*	75.0 x 75.0 (2.95 x 2.95)	4,0 mm Φ, 10,0 mm de long	4 EA
C32R50*

N'installez pas votre kit de montage mural tant que votre produit est sous tension. Des blessures corporelles pourraient en résulter suite à un choc électrique.

Fixation du socle

Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas.

Le produit est courbe. Le fait d'appuyer sur le produit lorsqu'il est placé sur une surface plane peut l'endommager. Ne pas appliquer de pression sur le produit lorsqu'il est au sol, quelle que soit sa position.

L'aspect extérieur peut varier en fonction du produit.

Insérez le connecteur du pied dans le pied, dans le sens indiqué sur l'illustration.

Fixez la pièce de connection sur l'écran avec deux vis.

Vérifiez que le connecteur du pied est correctement branché.

• Attention

N'appuyez pas sur le moniteur. Vous risqueriez d'endommager le moniteur.

Tournez complètement la vis de connexion dans le bas du pied, de façon à ce qu'il soit solidement fixé.

Placez la mousse de polystyrene de protection (coussin) incluse dans l'emballage sur le sol et posez le produit sur la mousse, face orientée vers le bas, comme indiqué sur l'image.

En l'absence de mousse de polystyrène, utilisez un tapis épais.

Tenez le corps principal du produit avec vos mains, représenté par la figure. Poussez le support assemblé dans le corps principal dans le sens de la flèche indiquée sur la figure.

Démontage du pied

Avant de retirer le socle du moniteur, posez le moniteur sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas.

Le produit est courbe. Le fait d'appuyer sur le produit lorsqu'il est placé sur une surface plane peut l'endommager. Ne pas appliquer de pression sur le produit lorsqu'il est au sol, quelle que soit sa position. L'aspect extérieur peut varier en fonction du produit.

Placez la mousse de polystyrène de protection (coussin) incluse dans l'emballage sur le sol et posez le produit sur la mousse, face orientée vers le bas, comme indiqué sur l'image.

En l'absence de mousse de polystyrène, utilisez un tapis épais.

Retirez deux vis pour séparer le support sur l'écran.

Tenez le corps principal du produit avec votre main représenté dans la figure. Retirez le support assemblé sur le corps principal dans les sens de la flèche indiquée sur la figure.

Le support est retiré.

Retirez le connecteur du pied en tirant dans le sens de la flèche, comme le montre l'illustration.

Démontage du pied.

• Attention

N'appuyez pas sur le moniteur. Vous risqueriez d'endommager le moniteur.

Connexion et utilisation d'un périphérique source

1 Vérifiez la forme des deux extrémités des câbles fournis avec le moniteur, et vérifiez la forme et la position des ports correspondants sur le moniteur et les dispositifs externes. 2 Avant de brancher les câbles de signal, débranchez les câbles d'alimentation du moniteur et des dispositifs externes de la prise de courant pour empêcher tout dommage du dispositif, provoqué par un court-circuit ou une surintensité. 3 Après avoir branché tous les câbles de signal, branchez les câbles d'alimentation du moniteur et des dispositifs externes à la prise de courant. 4 Lisez le manuel d'utilisation pour vous familiariser avec les fonctions, les précautions et l'utilisation correcte du moniteur avant d'utiliser le moniteur installé.

Branchement et utilisation d'un PC

Sélectionnez la méthode de connexion adaptée à votre ordinateur.

— Les composants de connexion peuvent varier en fonction des produits. — Les ports fournis peuvent varier selon le produit.

Connexion à l'aide d'un cable HDMI ou HDMI-DVI

Vérifiez que les câbles d'alimentation du moniteur et des dispositifs externes, tels que des ordinateurs et des boîtiers décodeurs, ne sont pas branchés à la prise de courant.

Lorsque vous connectez un cable HDMI, utilisez le cable fourni avec les composants de moniteur. Si vous utilisez un cable HDMI non fourni par Samsung, la qualité d'image peut être dégradée. Si le périphérique de source est connecté à l'aide du cable HDMI-DVI, la fonction audio n'est pas supportée. — La résolution maximale peut ne pas être disponible avec un cable HDMI-DVI.

Connexion à l'aide d'un câble d-sub (type analogue)

Vérifiez que les câbles d'alimentation du moniteur et des dispositifs externes, tels que des ordinateurs et des boîtiers décodeurs, ne sont pas branchés à la prise de courant.

Branchement au casque

— Servez-vous du casque lorsque vous activez le son avec un câble HDMI-HDMI. La prise du casque ne prend en charge que le type 3 conducteurs pointe-anneau-manchon (TRS).

Branchement de l'alimentation

En option

1 Connecter le câble d'alimentation à l'adaptateur CA/CC. Connecter ensuite l'adaptateur CA/CC au port DC 14V à l'arrière du produit. 2 Puis, connectez le câble d'alimentation à la prise de courant. 3 Appuyez sur le bouton JOG à l'arrière du moniteur pour le mettre sous tension.

La tension d'entrée est adaptée automatiquement.

1 Connecter le câble d'alimentation à l'adaptateur CA/CC. Connecter ensuite l'adaptateur CA/CC au port DC 19V à l'arrière du produit. 2 Puis, connectez le câble d'alimentation à la prise de courant. 3 Appuyez sur le bouton JOG à l'arrière du moniteur pour le mettre sous tension.

La tension d'entrée est adaptée automatiquement.

En option

1 Connectez la fiche secteur à l'adaptateur CA/CC. 2 Connectez l'adaptateur CA/CC au port DC14V à l'arrière du moniteur. 3 Connectez l'adaptateur CA/CC à la prise de courant. 4 Appuyez sur le bouton JOG à l'arrête du moniteur pour le mettre sous tension.

La tension d'entrée est adaptée automatiquement.

1 Connectez la fiche secteur à l'adaptateur CA/CC. 2 Connectez l'adaptateur CA/CC au port DC 19V à l'arrière du moniteur. 3 Connectez l'adaptateur CA/CC à la prise de courant. 4 Appuyez sur le bouton JOG à l'arrête du moniteur pour le mettre sous tension.

La tension d'entrée est adaptée automatiquement.

Position correcte lors de l'utilisation du produit

Utilisez le produit en adoptant la position suivante :

Redressez votre dos. - Gardez une distance de 45-50 cm entre vos yeux et l'écran, et regardez légèrement vers le bas en direction de l'écran. - Gardez vos yeux directement en face de l'écran. - Ajustez l'angle pour que la lumière ne se reflète pas sur l'écran. - Gardez vos avant-bras perpendiculaires à la partie supérieure de vos bras et au même niveau que le dos de vos mains. - Gardez vos épaules à un angle à peu près droit. - Réglez la hauteur du produit pour pouvoir garder vos genoux pliés à 90 degrés ou plus, vos talons posés au sol et vos bras plus bas que votre cœur. - Faites des exercices oculaires ou clignez fréquemment des yeux afin de soulager la fatigue oculaire.

Installation de pilote

Vous pouvez définir la résolution et la fréquence optimales pour ce produit en installant les pilotes correspondants. Pour installer la dernière version du pilote de l'appareil, téléchargez-la à partir du site Web de Samsung Electronics, à l'adresse http://www.samsung.com.

Définition de la résolution optimale

Un message d'information relatif à la définition de la résolution optimale apparaîtra lors de votre première mise sous tension du produit après l'achat.

Sélectionnez une langue sur l'appareil et réglez votre ordinateur de façon à obtenir la meilleure résolution possible.

Si vous n'avez pas besoin de la résolution optimale, le message apparaîtra jusqu'à trois fois pendant une période donnée, même si le produit est mis hors tension, puis remis sous tension. La résolution optimale peut aussi être sélectionnée dans le Panneau de configuration de votre PC.

Chapitre 04 configuration d'écran

Configurez les paramètres d'écran (tel que la luminosité). Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil.

Samsung MAGIC bright

Ce menu permet d'obtenir une qualité d'image optimale pour l'environnement dans lequel le produit sera utilisé.

— Ce menu n'est pas disponible quand Econ. énergie Plus est activé. — Ce menu n'est pas disponible quand Mode Jeu est activé. — Ce menu n'est pas disponible quand Mode Protection est activé.

Vous pouvez personnaliser la luminosité selon vos préférences.

En mode PC

• Personnalisé: Personnalisez le contraste et la luminosité selon vos besoins.
• Standard: Obtenez une qualité d'image adaptée à la modification de documents ou à l'utilisation d'Internet.
• Cinéma: Obtenez la luminosité et la netteté des télévisions qui conviennent à la lecture de contenu vidéo et DVD.
• Contraste Dynam.: Obtenez une luminosité équilibrée grâce à un ajustement automatique du contraste.

En mode AV

Lorsque l'entrée externe est connectée via la prise HDMI et que Mode PC/AV est réglé sur AV, la fonction SAMSUNG Bright dispose de quatre paramètres automatiques d'image (Dynamique, Standard, Cinéma et Personnalisé) prédéfinis en usine. Vous pouvez activer indifféremment le Dynamique, Standard, Cinéma ou Personnalisé. Vous pouvez sélectionner Personnalisé qui rappelle automatiquement vos paramètres personnels d'image.

• Dynamique: Sélectionnez ce mode pour obtenir une image plus nette qu'en mode Standard.
• Standard: Sélectionnez ce mode dans un environnement lumineux. Ce mode fournit également une image nette.
• Cinéma: Sélectionnez ce mode dans un environnement souvent. Cela économise de l'énergie et réduit la fatigue des yeux.
• Personnalisé: Sélectionnez ce mode pour ajuster l'image selon vos préférences.

Luminosité

Permet de régler la luminosité globale de l'image. (Plage: 0~100)

Plus la valeur est élevée, plus l'image est lumineuse.

— Ce menu n'est pas disponible si sAMSUNG MAGICBright est défini sur le mode Contraste Dynam. — Ce menu n'est pas disponible quand Econ. énergie Plus est activé. — Ce menu n'est pas disponible quand Mode Protection est activé.

Contraste

Permet de régler le contraste entre les objets et l'arrière-plan. (Plage : 0~100)

Une valeur plus élevée augmente le contraste; l'objet apparait alors plus clair.

— Cette option n'est pas disponible quand SAMSUNG MAGICBright est en mode Cinéma ou Contraste Dynam. — Ce menu n'est pas disponible quand Mode Jeu est activé.

Netteté

Rend le contour des objets plus net ou plus flou. (Plage: 0~100)

Une valeur élevée accentue la netteté du contour des objets.

— Cette option n'est pas disponible quand SAMSUNG MAGICBright est en mode Cinéma ou Contraste Dynam. — Ce menu n'est pas disponible quand Mode Jeu est activé.

Couleur

Réglez la teinte de l'écran.

— Ce menu n'est pas disponible si SAMUNG Bright est défini sur le mode Cinéma ou Contraste Dynam.. — Ce menu n'est pas disponible quand Mode Jeu est activé. — Ce menu n'est pas disponible quand Mode Protection est activé.

• Rouge: Ajustez le niveau de saturation du rouge. Plus la valeur est proche de 100, plus l'intensité de la couleur est élevée.
• Vert: Ajustez le niveau de saturation du vert. Plus la valeur est proche de 100, plus l'intensité de la couleur est élevée.
• Bleu: Ajustez le niveau de saturation du bleu. Plus la valeur est proche de 100, plus l'intensité de la couleur est élevée.
• Nuance coul.: Sélectionnez la nuance des couleurs qui répond le mieux à vos besoins de visualisation.
• Froide 2: Définissez une température de couleur plus froide que Froide1.
• Froide 1: Définissez une température de couleur plus froide qu'en mode Normal.
• Normal: Affichez la nuance des couleurs standard.
• Chaude 1: Définissez une température de couleur plus chaude qu'en mode Normal.
• Chaude 2: Définissez une température de couleur plus froide que Chaude1.
• Personnalisé: Personnelisez la nuance des couleurs.

Lorsque l'entrée externe est connectée via la prise HDMI/DP et que Mode PC/AV est défini sur AV, Nuance coul. dispose de quatre paramètres de température des couleurs (Froide, Normal, Chaude et Personalisé).

• Gamma: Ajustez le niveau moyen de luminance.
• Mode 1 / Mode 2 / Mode 3

Niveau noir HDMI

Si un lecteur DVD ou un décodeur est connecté au produit via HDMI, la qualité de l'image (contraste/couleur, niveau de noir, etc.) peut se dégrader en fonction du périphérique source connecté. Dans ce cas, il est possible d'utiliser Niveau noir HDMI pour régler la qualité de l'image.

Si tel est le cas, vous pouvez corriger ce problème de qualité à l'aide de l'option Niveau noir HDMI.

—Cette fonction n'est disponible qu'en mode HDMI.

Normal: Sélectionnez ce mode en cas de non-dégradation du rapport de contraste. - Bas: Sélectionnez ce mode pour réduire le niveau de noir et augmenter le niveau de blanc en cas de non-dégradation du rapport de contraste. Il est possible que le Niveau noir HDMI ne soit pas compatible avec certains périphériques source. La fonction Niveau noir HDMI est uniquement activée à une résolution AV donnée, celle que 720P et 1080P.

Mode protection

Permet de définir une qualité d'image optimale pour la relaxation des yeux.

La certification Low Blue Light Content de l'organisme TÜV Rheinland est remise aux produits qui répondent aux exigences en matière de faibles niveaux de lumière bleue. Lorsque l'option Mode Protection est activée sur Sur., la lumière bleue à une longueur d'ondes d'environ 400 nm diminue pour proposer la qualité d'image optimale nécessaire à la relaxation des yeux. Dans le même temps, le niveau de lumière bleue est inférieur aux paramètres par défaut, a été testé par l'organisme TÜV Rheinland, et est certifié répondre aux exigences des normes Low Blue Light Content de l'organisme TÜV Rheinland.

Mode jeu

Configure les paramètres d'écran du produit pour le mode jeu.

Utilisez cette fonction lorsque vous jouez sur un ordinateur ou lorsqu'une console de jeu telle que PlayStation™ ou Xbox™ est connectée.

Ce menu n'est pas disponible quand Mode Protection est activé. Lorsque le moniteur s'éteint, que le mode d'économie d'énergie est sélectionné ou que des modifications de sources d'entrée sont effectuées, le Mode Jeu passe en mode Arr. même s'il est défini sur Mar.. Si vous souhaitez conserver le Mode Jeu activé tout le temps, sélectionnez Toujours activé.

Temps de réponse

Accélérez la vitesse de réponse de l'écran pour que la vidéo semble plus vivante et naturelle.

Utilisez le mode Standard si vous ne regardez pas de vidéo ou si vous ne jouez pas.

Format de l'image

Permet de modifier la taille de l'image.

Cette option n'est pas disponible quand FreeSync est activé.

En mode PC

• Auto: Affichez l'image en fonction du rapport d'aspect de la source d'entrée. Large: Affichez l'image en plein écran, quel que soit le rapport d'aspect de la source d'entrée.

En mode AV

• 4:3: Affichez l'image avec un rapport d'aspect de 4:3. Convient aux vidéos et aux diffusions standard. 16:9: Affichez l'image avec un rapport d'aspect de 16:9.
• Adapter à l'écran : Affichez l'image avec le rapport d'aspect d'origine, sans la couper.

Il se peut que la fonction ne soit pas prise en charge selon les ports fournis avec le produit.

— Vous pouvez modifier la taille de l'écran si les conditions suivantes sont réunies :

Un périphérique de sortie numérique est branché via le câble HDMI. Le signal d'entrée est de 480p, 576p, 720p ou 1080p et l'image s'affiche normalement sur le moniteur (certains modèles ne prenant pas en charge tous ces signaux.). — Cette fonction ne peut être réglée que lorsque l'entrée externe est connectée via HDMI et que Mode PC/AV est réglé sur AV.

Réglage de l'écran

Ce menu est disponible uniquement lorsque l'option Format de l'image est définie sur Adapter à l'écran en mode AV.

Lorsqu'un signal de 480P, 576P, 720P ou 1080P est en entrée en mode AV, sélectionnez Adapter à l'écran pour ajuster la position horizontale aux niveaux 0-6.

Configuration des fonctions position h & position v

Position H: Déplacez l'écran vers la gauche ou la droite.

Position V: Déplacez l'écran vers le haut ou le bas.

Configuration de la fonction régl. de base

Réglez la fréquence de l'écran.

Uniquement disponible en mode Analogique.

Configuration de la fonction régl. précis

Réglez précisément l'écran pour obtenir une image expressive.

Uniquement disponible en mode Analogique.

Chapitre 05 ajustement des paramètres OSD (affichage sur écran)

Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails.

Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

Vous pouvez définir la transparence des fenêtres de menus.

Position

H-position: déplacez la position de menu vers la gauche ou la droite.

V-Position: déplacez la position de menu vers le haut ou le bas.

Vous pouvez définir la langue des menus.

Une modification du paramètre linguistique est appliquée uniquement au menu à l'écran. Elle ne concerne pas les autres fonctions de votre ordinateur.

Aff./heure

Définissez la disparition automatique du menu d'affichage à l'écran (OSD) s'il n'est pas utilisé pendant une durée donnée.

La fonction Aff. heures peut être utilisée pour indiquer le début au terme duquel vous pouvez que le menu OSD disparaisse.

Configuration et réinitialisation

Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails.

• Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

Diagnostic auto

1 Utilisez la touche de fonction et accédez à 111 Système Diagnostic auto.

2 Sélectionnez OK lorsque l'écran suivant s'affiche.

L'écran de test va maintenant être affiché. Regardez attentivement l'écran pendant les 5 prochaines secondes.

• Vérifiez l'écran de test.

En fonction des résultats du test, sélectionnez Oui / Non / Remontrer.

• Vous verrez l'écran suivant lorsque vous Sélectionnerez Oui.

• Vous verrez l'écran suivant lorsque vous sélectionnerez Non.

La technologie FreeSync permet de supprimer l'effet de déchirement de l'image sans le décalage et le temps d'attente habituellement associés.

Cette fonction élimine le déchirement et le décalage de l'image pendant les parties. Elle permet d'améliorer votre expérience de jeu.

Les éléments de menu FreeSync affichés sur le moniteur peuvent varier, selon le modèle du moniteur et la compatibilité avec la carte graphique AMD.

La qualité audio du moniteur peut décliner lorsque FreeSync est activé.

• Arrêté : Désactive l'option FreeSync.
• Moteur standard: Activez les fonctions de base FreeSync des cartes graphiques AMD.
• Moteur ultimate: Activez la fonctionnalité FreeSync avec une fréquence d'image supérieure. Le déchirement de l'image (sync anormale entre l'écran et le contenu) est réduit dans ce mode. Notez que le scintilllement de l'écran peut survenir pendant les parties.

Appliquez la résolution optimale lors de l'utilisation de FreeSync.

Pour connaître la méthode de réglage de la fréquence de rafraîchissement, veuillez consulter la section Questions & réponses → Comment puis-je modifier la fréquence?

La fonction FreeSync est uniquement disponible dans le mode HDMI.

Servez-vous du câble HDMI fourni par le fabricant lorsque vous utilisez FreeSync.

Si vous utilisez la fonction FreeSync pendant que vous jouez, les symptômes suivants peuvent se produire :

• L'écran peut scintiller selon le type de carte graphique, les paramètres d'options du jeu ou la scène en cours de lecture. Essayez d'effectuer les actions suivantes : diminuer les valeurs des paramètres de jeu, changer le mode FreeSync actuel à Moteur standard, ou visiter le site Web d'AMD pour vérifier la version de votre pilote de carte graphique et le mettre à jour à la dernière version.
• Pendant que vous utilisez la fonction FreeSync, l'écran peut scintiller en raison d'une variation de la fréquence de sortie depuis la carte graphique.
• La vitesse de réponse peut varier pendant les parties, en fonction de la résolution. Une résolution plus élevée réduit généralement la vitesse de réponse.
• La qualité sonore du moniteur peut être dégradée.

— Si vous rencontrez des problèmes lors de l'utilisation de la fonction, contactez un centre de services Samsung. Lorsque la résolution est modifiée en réglant FreeSync sur Moteur standard ou Moteur ultime, le screen tearing (déchirement d'image) peut survenir par intermittence. Réglez FreeSync sur Arr. et modifiez la résolution. — Cette fonction n'est pas disponible sur les appareils (par ex. appareils AV) ne possédant pas de carte graphique AMD. Si la fonction est appliquée, l'écran peut présenter des dysfonctionnements.

Les modèles indiqués dans la liste des cartes graphiques prennent en charge freesync

FreeSync peut uniquement être utilisé avec certains modèles spécifiques de carte graphique AMD. Consultez la liste suivante pour connaître les cartes graphiques prises en charge :

Assurez-vous d'installer les derniers pilotes graphiques officiels d'AMD prenant en charge FreeSync.

Pour connaître les autres modèles de cartes graphiques AMD qui prennent en charge la fonctionnalité FreeSync, rendez-vous sur le site Web officiel de la marque AMD.

— Sélectionnez FreeSync Arr. si vous utilisez une carte graphique d'un autre fabricant.

Lors de l'application de la fonction FreeSync via l'interface HDMI, il se peut que le fonctionnement échoue en raison de la limite de bande passante de certaines cartes graphiques AMD.

AMD Radeon R9 300 Series (370 / 370X non inclus)

AMD Radeon R9 290

AMD Radeon R9 Fury X

AMD Radeon R9 285

AMD Radeon R7 360

AMD Radeon R7 260X

AMD Radeon R9 295X2

AMD Radeon R7 260

AMD Radeon RX 400 Series

AMD Radeon R9 290X

Comment pouvez-vous activer freesync?

1 Réglez FreeSync sur Moteur standard ou Moteur ultimate dans le menu OSD. 2 Activez FreeSync dans AMD Radeon Settings :

Faites un clic droit avec la souris → AMD Radeon Settings → Display

La fonction "AMD FreeSync" doit être réglée sur "Activée". Sélectionnez "Activée" si la fonction ne l'est pas encore.

Économie énergie plus

La fonction Econ. énergie Plus permet de réduire la consommation d'électricité en contrôlant le courant électrique utilisé par la façade du moniteur.

Cette option n'est pas disponible quand Samsung MAGiC Bright est en mode Contraste Dynam.. — Ce menu n'est pas disponible quand Mode Jeu est activé. — Ce menu n'est pas disponible quand Mode Protection est activé.

Arrêté : Désactivez la fonction Econ. énergie Plus. - Automatique : La consommation d'électricité est automatiquement réduite de 10% environ par rapport au réglage actuel.

(Le niveau de réduction de la consommation électrique dépend de la luminosité de l'écran.)

• Faible : La consommation d'électricité est réduite de 25% par rapport au réglage par défaut. Elevée : La consommation d'électricité est réduite de 50% par rapport au réglage par défaut.

Configuration de la fonction minuterie OFF

Minuterie OFF: Activez le mode Minuterie OFF.

Désactiver dans: Le délai de la minuterie de mise hors tension peut être défini entre 1 et 23 heure(s). Le produit est mis automatiquement hors tension une fois le nombre d'heures indiqué écoulé.

Cette option est uniquement disponible lorsque la fonction Minuterie OFF est réglée sur Mars. Pour les produits destinés au marché de certaines régions, la fonction Minuterie OFF est configurée pour s'activer automatiquement quatre heures après la mise sous tension du produit. Cette configuration est due aux réglementations en matière d'alimentation électrique. Si vous ne souhaitez pas faire fonctionner cette minuterie, accédez à 110 Système Minuterie OFF et positionnez Minuterie OFF sur Arrêt.

Mode PC/AV

Réglez l'option Mode PC/AV sur AV. L'image affichée est plus grande.

Cette option est utile notamment lorsque vous regardez un film.

• Sélectionnez "PC" lors de la connexion à un PC.
• Sélectionnez "AV" lors de la connexion à un périphérique AV.

Fourni uniquement avec les modèles à écran large tels que 16:9 ou 16:10.

Si le moniteur (lorsqu'il est défini sur HDMI) est en mode d’économie d’énergie ou affiche le message Vérif. cable signal, appuyez sur l’icône pour afficher l’OSD. Vous pouvez sélectionner PC ou AV.

Détection source

Sélectionnez soit Auto soit Manuel comme méthode de reconnaissance du signal d'entrée.

Nombre répét.

Contrôlez la vitesse de réponse d'un bouton quand on appuie dessus.

Vous pouvez sélectionner Accélération, 1 sec ou 2 sec. Si vous sélectionnez Pas de répétition, une commande ne répond qu'une fois quand on appuie sur un bouton donné.

Activer LED

Configurez les paramètres pour activer ou désactiver le voyant d'alimentation situé dans la partie arrière du produit.

Marche: Le voyant d'alimentation est allumé lorsque le produit est activé. Veille: Le voyant d'alimentation est allumé lorsque le produit est déactivé.

Réinitialiser tout

Restaurez tous les paramètres d'usine par défaut du produit.

Information

Affichez la source d'entrée, la fréquence et la résolution actuelles.

— L'image affichée peut varier en fonction du modèle.

Easy Setting Box permet à l'utilisateur de partager le moniteur en plusieurs sections.

Pour installer la dernière version de l'application Easy Setting Box, téléchargez-la à partir du site Web de Samsung Electronics, à l'adresse http://www.samsung.com.

Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas l'ordinateur après l'installation. Il se peut que l'icône Easy Setting Box ne soit pas visible, en fonction des caractéristiques du système informatique et de l'appareil. — Si l'icône de raccourci ne s'affiche pas à l'écran, appuyez sur la touche F5.

Restrictions et problèmes relatifs à l'installation

L'installation de Easy Setting Box peut être influencée par la carte graphique, la carte mère et l'environnement réseau.

Système d'exploitation

Windows 7 32Bit/64Bit Windows 8 32Bit/64Bit Windows 8.1 32Bit/64Bit Windows 10 32Bit/64Bit

Matériel

Au moins 32 Mo de mémoire Au moins 60 Mo d'espace disque libre sur le disque dur

Conditions requises avant de contacter le centre de service clientèle samsung

Avant de contacter le service clientèle de Samsung, nous vous invitons à tester votre produit en suivant la procédure précisée ci-après. Si le problème persiste, contactez le service clientèle.

Test du produit

Vérifiez que votre produit fonctionne normalement en utilisant la fonction de test appropriée.

Si l'écran est hors tension et que le voyant d'alimentation clignote alors que le produit est correctement branché à un PC, procédez à un test d'auto-diagnostic.

1. Mettez hors tension l'ordinateur et l'appareil. 2. Débranchez le câble du produit. 3. Mettez l'appareil sous tension. 4. Si le message Vérif. câble signal apparaît, le produit fonctionne normalement.

Si l'écran reste noir, vérifiez l'ordinateur, le contrôleur vidéo et le câble.

Vérification de la résolution et de la fréquence

Si un mode dépassant la résolution prise en charge est utilisé (consultez la section Tableau des modes de signal standard), le message Mode non optimal apparaîtra pendant un court moment.

La résolution affichée peut varier en fonction des câbles et des paramètres du système informatique.

Problème d'installation (mode PC)

L'écran s'allume et s'éteint continuellement.

Vérifiez que le câble est correctement branché entre le produit et le PC et que les connecteurs sont bien verrouillés.

Des espaces vides apparaissent sur les quatre côtés de l'écran lorsqu'un cable HDMI ou HDMI-DVI est branché au produit et à l'ordinateur.

Les espaces blancs visibles sur l'écran ne sont pas liés au produit.

Ils sont provoqués par l'ordinateur ou la carte graphique. Pour résoudre le problème, réglez la taille de l'écran dans les paramètres HDMI ou DVI de la carte graphique.

Si le menu relatif aux paramètres de la carte graphique n'inclut pas d'options permettant de régler la taille de l'écran, effectuez une mise à niveau du pilote de la carte graphique.

(Pour plus d'informations sur le réglage de l'écran, contactez le fabricant de la carte graphique ou de l'ordinateur.)

Problème d'écran

Le voyant d'alimentation est éteint. L'écran ne s'allume pas.

Vérifiez que le câble d'alimentation est correctement branché.

Le message Vérif. cable signal apparait.

Vérifiez que le câble est correctement branché au produit.

Assurez-vous que le périphérique connecté à l'appareil est sous tension.

Mode non optimal est affiché.

Ce message apparait si le signal de la carte graphique dépasse la résolution ou la fréquence maximale acceptée pour le produit.

Modifiez la résolution et la fréquence maximales pour qu’elles correspondent aux performances du produit, en vous référant au tableau des modes de signal standard (p. 42).

Les images affichées à l'écran sont déformées.

Vérifiez le branchement du câble avec l'appareil.

L'image n'est pas nette.

Retirez tous les accessoires (câble d'extension vidéo, etc.), puis réessayez.

Réglez la résolution et la fréquence selon le niveau recommandé.

L'image à l'écran est instable et tremble. des ombres ou des images fantômes restent affichées sur l'écran.

Vérifiez que la résolution et la fréquence du PC sont définies sur des valeurs compatibles avec l'appareil. Le cas échéant, vous pourrez ensuite modifier les paramètres en vous reportant au tableau des modes de signal standard (p. 42) dans ce manuel et au menu Information sur l'appareil.

L'écran est trop lumineux. l'écran est trop nombre.

Ajustez les valeurs Luminosité et Contraste.

Les couleurs sont inadéquates.

Modifiez les paramètres de Couleur.

Les couleurs affichées ne sont pas nettes ou une distorsion des couleurs est perceptible.

Modifiez les paramètres de couleur.

Le blanc ne l'est pas juste.

Modifiez les paramètres de Couleur.

Aucune image n'est visible sur l'écran et le voyant d'alimentation clignote toutes les 0,5 à 1 seconde.

L'appareil est en mode d'économie d'énergie.

Appuyez sur une touche du clavier ou déplacez la souris pour revenir à l'écran précédent.

Si vous utilisez un système d'exploitation Windows (Windows 7, Windows 8, Windows 8.1 ou Windows 10, par exemple) : Allez dans Panneau de configuration Polices Ajuster le texte ClearType et modifiez l'option Activer ClearType.

La lecture vidéo est hachée.

Il est possible que la lecture soit hachée avec de gros fichiers vidéo en haute définition. Ceci peut être dû au fait que le lecteur vidéo n'est pas optimisé pour l'ordinateur utilisé.

Essayez de lire le fichier à l'aide d'un autre lecteur vidéo.

Il n'y a pas de son.

Vérifiez le branchement du câble audio ou réglez le volume.

Vérifiez le volume.

Le volume est trop faible.

Permet de régler le volume.

Si le problème subsiste après avoir réglé le volume sur le niveau maximum, réglez le volume de la carte son de l'ordinateur ou de votre logiciel.

La vidéo est disponible mais aucun son n'est émis.

Aucun son n'est émis si le périphérique d'entrée est connecté à l'aide d'un câble HDMI-DVI. Connectez le périphérique à l'aide d'un câble HDMI.

Un bip est émis au démarrage de mon ordinateur.

Si un signal sonore (bip) est émis pendant le démarrage de l'ordinateur, faites-le

réparer.

Questions & réponses

Consultez le guide d'utilisateur relatif à votre PC ou à votre carte graphique pour obtenir des instructions plus précises sur les réglages.

Comment puis-je modifier la fréquence ?

Pour définir la fréquence de votre carte graphique, procédez comme suit :

Windows 7: Sélectionnez Panneau de configuration → Apparence et personnalisation → Affichage → Résolution d'écran → Paramètres avancés → Écran, réglez la Fréquence de rafraîchissement sous Paramètres du moniteur. Windows 8(Windows 8.1): Sélectionnez Paramètres → Panneau de configuration → Apparence et personnalisation → Affichage → Résolution d'écran → Paramètres avancés → Écran, réglez la Fréquence d'actualisation sous Paramètres du moniteur. Windows 10: Sélectionnez Paramètres → Système → Affichage → Paramètres d'affichage avancés → Afficher les propriétés de l'adaptateur → Écran, réglez la Fréquence de rafraîchissement sous Paramètres du moniteur.

Comment puis-je modifier la résolution ?

Windows 7: Sélectionnez Panneau de configuration → Apparence et personnelisation → Affichage → Ajuster la résolution, puis réglez la résolution. Windows 8(Windows 8.1): Sélectionnez Paramètres → Panneau de configuration → Apparence et personnelisation → Affichage → Ajuster la résolution, puis réglez la résolution. - Windows 10: Sous Paramètres Système Affichage Paramètres d'affichage avancés, puis réglez la résolution.

Comment puis-je définir le mode d'économie d'énergie?

Windows 7: You could define the mode d'économie d'énergie sous Panneau de configuration → Apparence et personnelisation → Personneliser → Paramètres de l'écran de voir → Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinateur. - Windows 8(Windows 8.1): Vous pouvez définir le mode d'économie d'énergie sous Paramètres Panneau de configuration Apparence et personnelisation Personneliser Paramètres de l'écran de verrouillage Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinateur. Windows 10: Vous pouvez définir le mode d'économie d'énergie sous Paramètres Personnalisation Écran de verrouillage Paramètres du délai d'expiration de l'écran Alimentation & mise en veille ou en accédant à la configuration du BIOS sur l'ordinateur.

Général

Nom du modèle	C27R50*	C32R50*
Taille	Classe 27 (26,9 pouces / 68,4 cm)	Classe 32 (31,5 pouces / 80,1 cm)
Surface d'affichage	596,736 mm (H) x 335,664 mm (V)	698,4 mm (H) x 392,85 mm (V)
	23,5 pouces (H) x 13,2 pouces (V)	27,5 pouces (H) x 15,5 pouces (V)
Pas des pixels	0,3108 mm (H) x 0,3108 mm (V)	0,36375 mm (H) x 0,36375 mm (V)
	0,012236 pouces (H) x 0,012236 pouces (V)	0,014321 pouces (H) x 0,014321 pouces (V)
Fréquence d'horloge maximale	148,5 MHz (Analogique, HDMI)	148,5 MHz (Analog) / 174,5MHz (HDMI)
Alimentation	AC100-240V~ 50/60Hz
	Sur la base de la tension CA de l'adaptateur. Pour la tension CC du produit, reportez-vous à l'étiquette du produit.
Connecteurs de signal	D-SUB, HDMI
Conditions environnementales	Fonctionnement
	Température : 10 °C – 40 °C (50 °F – 104 °F) Humidité : 10 % à 80 %, sans condensation
	Stockage
	Température : -20 °C – 45 °C (-4 °F – 113 °F) Humidité : 5 % à 95 %, sans condensation

Plug & Play Ce moniteur peut et est installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez. - Pixels En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit. - Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité. —Ce périphérique est un appareil numérique de Classe B. Pour les spécifications détaillées de l'appareil, veuillez visiter le site Web de Samsung Electronics.

Tableau des modes de signal standard

Nom du modele	C27R50*
Synchronisation	Fréquence horizontal	30 – 81 kHz
	Fréquence vertical	56 – 72 Hz
Résolution	Résolution optimale	1920 x 1080 @ 60 Hz
	Résolution maximale	1920 x 1080 @ 60 Hz

Si un signal appartient aux modes de signal standard suivants est transmis depuis votre PC, l'écran s'ajustera automatiquement. Dans le cas d'un signal différent, il se peut que l'écran n'affiche aucune image alors que le voyant d'alimentation est allumé. Dans ce cas, modifiez les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique.

VGA/HDMI

Résolution	Fréquence horizontal (kHz)	Fréquence verticale (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
IBM, 720 x 400	31.469	70.087	28.322	-/+
MAC, 640 x 480	35.000	66.667	30.240	-/-
VESA, 640 x 480	31.469	59.940	25.175	-/-
VESA, 800 x 600	35.156	56.250	36.000	+/+
VESA, 800 x 600	37.879	60.317	40.000	+/+
VESA, 800 x 600	48.077	72.188	50.000	+/+
VESA, 1024 x 768	48.363	60.004	65.000	-/-
VESA, 1024 x 768	56.476	70.069	75.000	-/-
VESA, 1280 x 720	45.000	60.000	74.250	+/+
VESA, 1280 x 800	49.702	59.810	83.500	-/+
VESA, 1280 x 1024	63.981	60.020	108.000	+/+
VESA, 1440 x 900	55.935	59.887	106.500	-/+
VESA, 1600 x 900 RB	60.000	60.000	108.000	+/+
VESA, 1680 x 1050	65.290	59.954	146.250	-/+
VESA, 1920 x 1080	67.500	60.000	148.500	+/+

Nom du modele	C32R50*
Synchronisation	Fréquence horizontalie	30 - 81 kHz
	Fréquence verticale	56 - 75 Hz (D-SUB) 50 - 75 Hz (HDMI)
Résolution	Résolution optimale	1920 x 1080 @ 60 Hz
	Résolution maximale	1920 x 1080 @ 60 Hz (D-SUB) 1920 x 1080 @ 75 Hz (HDMI)

Si un signal appartenant aux modes de signal standard suivants est transmis depuis votre PC, l'écran s'ajustera automatiquement. Dans le cas d'un signal différent, il se peut que l'écran n'affiche aucune image alors que le voyant d'alimentation est allumé. Dans ce cas, modifiez les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique.

VGA

Résolution	Fréquence horizontal (kHz)	Fréquence vertical (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
IBM, 720 x 400	31.469	70.087	28.322	-/+
VESA, 640 x 480	31.469	59.940	25.175	-/-
MAC, 640 x 480	35.000	66.667	30.240	-/-
VESA, 640 x 480	37.861	72.809	31.500	-/-
VESA, 640 x 480	37.500	75.000	31.500	-/-
VESA, 800 x 600	35.156	56.250	36.000	+/+
VESA, 800 x 600	37.879	60.317	40.000	+/+
VESA, 800 x 600	48.077	72.188	50.000	+/+
VESA, 800 x 600	46.875	75.000	49.500	+/+
MAC, 832 x 624	49.726	74.551	57.284	-/-
VESA, 1024 x 768	48.363	60.004	65.000	-/-
VESA, 1024 x 768	56.476	70.069	75.000	-/-
VESA, 1024 x 768	60.023	75.029	78.750	+/+
VESA, 1152 x 864	67.500	75.000	108.000	+/+
MAC, 1152 x 870	68.681	75.062	100.000	-/-
VESA, 1280 x 720	45.000	60.000	74.250	+/+
VESA, 1280 x 800	49.702	59.810	83.500	-/+
VESA, 1280 x 1024	63.981	60.020	108.000	+/+
VESA, 1280 x 1024	79.976	75.025	135.000	+/+
VESA, 1440 x 900	55.935	59.887	106.500	-/+

VGA

Résolution	Fréquence horizontal (kHz)	Fréquence verticalie (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
VESA, 1600 x 900	60.000	60.000	108.000	+/-+
VESA, 1680 x 1050	65.290	59.954	146.250	-/+
VESA, 1920 x 1080	67.500	60.000	148.500	+/-+

HDMI

Résolution	Fréquence horizontalé (kHz)	Fréquence verticale (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
IBM, 720 x 400	31.469	70.087	28.322	-/+
VESA, 640 x 480	31.469	59.940	25.175	-/-
MAC, 640 x 480	35.000	66.667	30.240	-/-
VESA, 640 x 480	37.861	72.809	31.500	-/-
VESA, 640 x 480	37.500	75.000	31.500	-/-
VESA, 800 x 600	35.156	56.250	36.000	+/+
VESA, 800 x 600	37.879	60.317	40.000	+/+
VESA, 800 x 600	48.077	72.188	50.000	+/+
VESA, 800 x 600	46.875	75.000	49.500	+/+
MAC, 832 x 624	49.726	74.551	57.284	-/-
VESA, 1024 x 768	48.363	60.004	65.000	-/-
VESA, 1024 x 768	56.476	70.069	75.000	-/-
VESA, 1024 x 768	60.023	75.029	78.750	+/+
VESA, 1152 x 864	67.500	75.000	108.000	+/+
MAC, 1152 x 870	68.681	75.062	100.000	-/-
VESA, 1280 x 720	45.000	60.000	74.250	+/+
VESA, 1280 x 800	49.702	59.810	83.500	-/+
VESA, 1280 x 1024	63.981	60.020	108.000	+/+
VESA, 1280 x 1024	79.976	75.025	135.000	+/+
VESA, 1440 x 900	55.935	59.887	106.500	-/+
VESA, 1600 x 900	60.000	60.000	108.000	+/+
VESA, 1680 x 1050	65.290	59.954	146.250	-/+
VESA, 1920 x 1080	67.500	60.000	148.500	+/+
VESA, 1920 x 1080	83.894	74.973	174.500	+/-

Fréquence horizontale

Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre réciproque d'un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz.

Fréquence verticale

La répétition de la même image des dizaines de fois par seconde permet de visualiser des images naturelles. Cette fréquence de répétition s'appelle la « fréquence verticale » ou « fréquence de rafraîchissement » et est mesurée en Hz.

En raison de la nature même de l'écran, cet appareil ne peut être réglé que sur une seule résolution pour chaque taille d'écran afin de garantir une qualité d'image optimale. La définition d'une résolution autre que celle qui est spécifiée peut entraîner une dégradation de la qualité d'image. Pour éviter ce problème, il est conseillé de sélectionner la résolution optimale indiquée pour votre produit.

Certaines résolutions répertoriées dans le tableau ci-dessus peuvent s'avérer indisponibles en fonction des spécifications de carte graphique.

Prise en charge des frais de service (imputables aux clients)

— Même si une demande d’intervention est effectuée pendant la période de garantie, la visite d’un technicien peut vous être facturée dans les cas suivants :

Produit non défectueux

La demande porte sur le nettoyage du produit, un réglage, des explications, la réinstallation, etc. - Si un technicien fournit des instructions sur l'utilisation du produit ou procède simplement à des réglages d'options sans démonter le produit. - Le défaut résulte de facteurs environnementaux externes (Internet, antenne, signal du réseau filaire, etc.) - Le produit est réinstallé ou d'autres appareils ont été connectés après la première installation du produit. Le produit est réinstallé suite à un déplacement dans un autre endroit ou dans un autre bâtiment. - Le client demande des instructions sur la manière d'utiliser l'appareil de façon à coexister avec un autre produit de l'entreprise. - Le client demande des instructions sur la manière d'utiliser le réseau ou un autre programme de l'entreprise. - Le client demande l'installation du logiciel et la configuration du produit. Le technicien de maintenance est chargé d'éliminer/nettoyer la poussière ou d'autres matières étrangères à l'intérieur du produit. Le client demande une autre installation après l'achat d'un produit en ligne ou via le télé-achat.

Dommage provoqué par le client

Cas où le dommage du produit est provoqué par une mauvaise manipulation ou réparation imputable au client.

Si un dommage causé au produit est dû à l'un des facteurs suivants :

• Impact ou chute externe. Utilisation de matières ou d'un produit vendu séparément non recommandé(s) par Samsung.
• Réparation effectuée par une personne qui ne représente pas un prestataire de services externe ou un partenaire agréé par Samsung Electronics Co., Ltd.
• Refonte ou réparation du produit effectuée par le client.
• Utilisation d'une tension inappropriée ou de connexions électriques non autorisées.
• Précautions ou avertissements indiqués dans le manuel d'utilisation non suivis.

Autres cas

• La défaillance du produit résulte d'une catastrophe naturelle. (foudre, incendie, tremblement de terre, inondation, etc.)
• Tous les composants consommables sont épuisés. (batterie, encre, lampes fluorescentes, tête, vibreur, lampe, filtre, ruban, etc.)
