MODE D'EMPLOI CUBIX 600 ROBLIN

Manuel d'Instructions

Cubix Centrale 600

Manuel d'instructions sommaire

CONSEILS ET SUGGESTIONS 28

CHARACTERISTIQUES 29

INSTALLATION 31

UTILISATION 35

ENTRETIEN 36

Installation

• Le fabricant décline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.

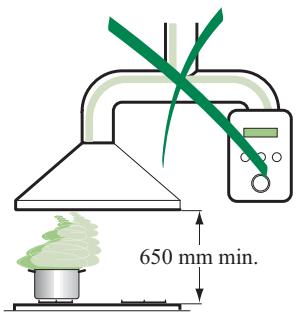

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650mm au moins.

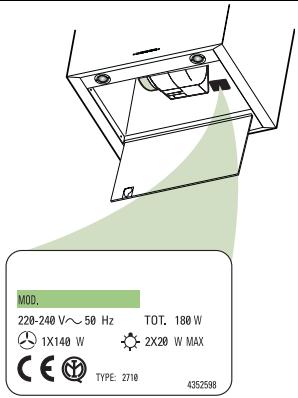

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe I, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratique une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

Utilisation

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intense et quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• La hotte ne doit pas être utilisée par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

Entretien

• Avant de procéder à toute opération d'entretien, stoppez la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps des filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détergent liquide neutre.

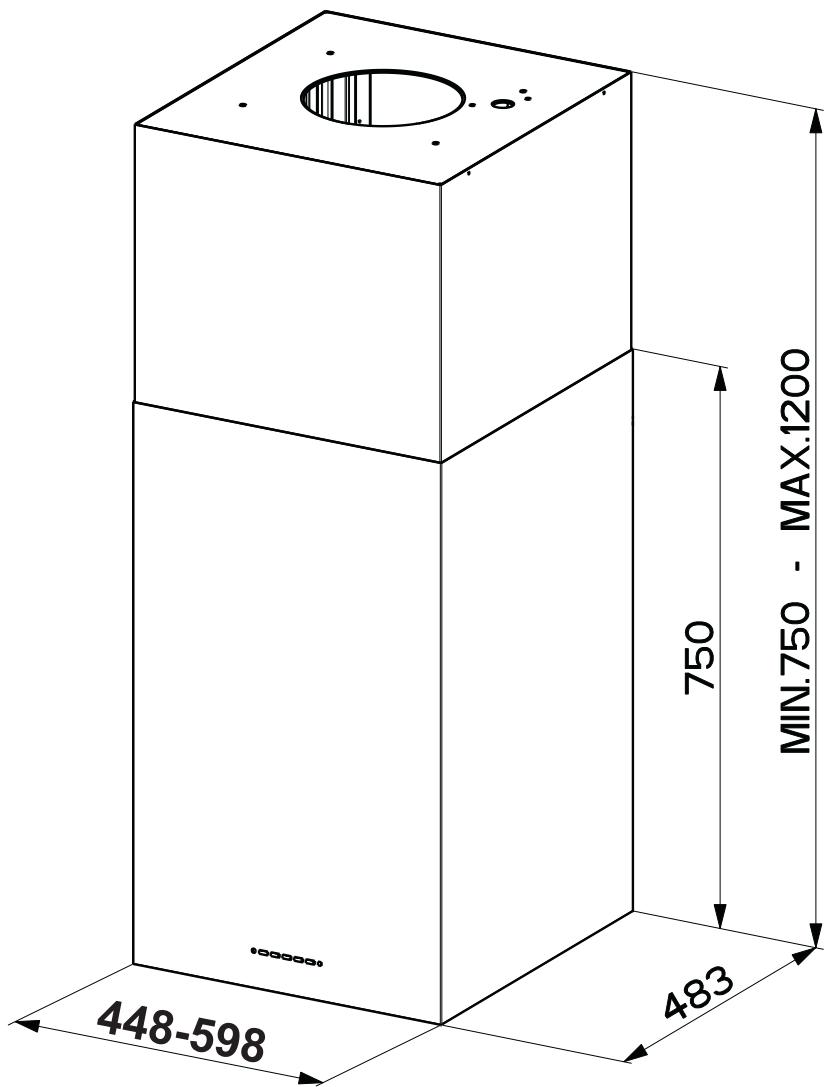

Encombrement

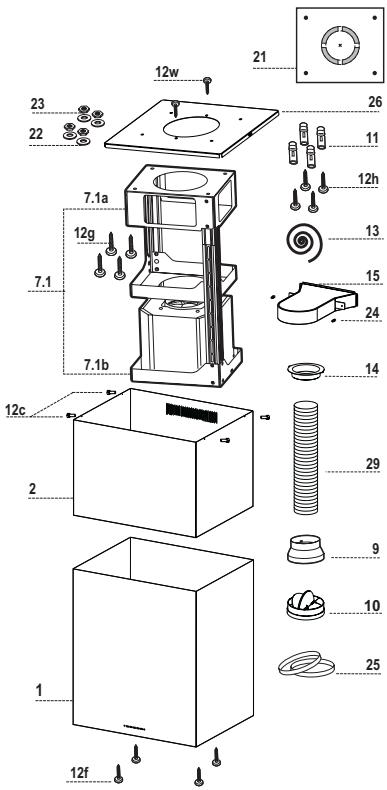

Composants

Réf. Q. té Composants de Produit 1 1 Corps Hotte équipée de: Commandes, Lumière, Filtres 2 1 Cheminée Supérieure 7.1 1 Treillis téléscopique avec Aspirateur, formé par: 7.1a 1 Treillis supérieur 7.1b 1 Treillis inférieur 9 1 Flanc de Réduction Ø 150-120 mm 10 1 Buse avec clapet 13 1 Joint 14 1 Rallonge Sortie Air Corps Hotte 15 1 Raccord Sortie Air 25 2 Colliers de serrage serre-tube 26 1 Fixation de la Cheminée Supérieure 29 1 Tuyau Raccord Sortie de l'Air

Réf. Qté Composants pour l'installation

11 4 Chevilles ϕ 10 12c 4 Vis 2,9 x 9,5 12f 4 Vis M6 x 15 12g 4 Vis M6 x 80 12h 4 Vis 5,2 x 70 12w 2 Vis M3 x 8 21 1 Gabarit de perçage 22 4 Rondelles 6,4 23 4 Écrous M6 24 2 Pommeaux de fixation Raccord Sortie de l'Air

Documentation

1 Manuel d'instructions

Percage plafond/etagere

• À l'aide d'un fil à plomb, reporter sur le plafond/étagère de support le centre du plan de cuisson.
• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l'appareil, en faisant coïncider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du Plan de Cuisson.
• Marquer les centres des Trous du Gabarit.
• Percer les trous qui ont été marqués:
• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.
• Plafond en Briques avec, chambre à air, avec épaisseur résistante de 20 mm : 10 mm (insérer immédiatement les Chevilles 11 fournies avec l'appareil).
• Plafond en Poutrage en Bois : en fonction des Vis à Bois utilisées.
• Étagère en Bois: 7mm Passage du Câble électrique d'Alimentation: 10 mm.
• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux d'Évacuation Externe.
• Visser deux vis en les croisant et en laissant 4 - 5mm de distance par rapport au plafond:
• pour le Béton massif, des Goujons pour Béton, non fournis avec l'appareil.
• pour Briques percées, ayant une épaissur résistante de 20 mm environ, utiliser les Vis 12h, fournies avec l'appareil.
• pour le Poutrage en bois, 4 Vis à bois, non fournies avec l'appareil.
• pour l'Étagère en Bois, 4 Vis 12g avec Rondelles 22 et Écrous 23, fournis avec l'appareil.

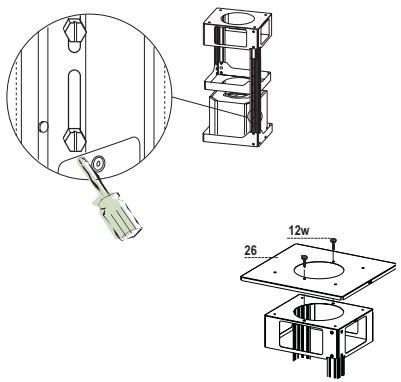

Fixation du treillis

Si l'on souhaite régler la hauteur du treillis, effectuer les opérations suivantes:

• Dévisser les huit vis métriques qui unissent les deux colonnes, qui se trouvent sur les côtés du treillis.
• Régler la hauteur souhaitée du treillis et revisser les vis qui ont été précédemment retirées.
• Fixer la Cheminée Supérieure 26 au treillis à l'aide des 2 Vis 12w (M3 x 8).
• Soulever le treillis, encastrer les oeillets sur les vis et faire coulisser jusqu'à la butée;
• Serrer les deux vis et visser les deux autres vis fournies avec l'appareil; avant de serrer définitivement les vis, il est possible d'effectuer des réglages en tournant le treillis, en veillant à ce que les vis ne sortent pas du logement de l'œillet de réglage.
• Maintenant il est possible de visser les 4 vis de sécurité ; pour effectuer cette opération, suivre les instructions suivantes :
• percer le plafond, avec une mèche de 10, en utilisant les trous qui se trouvent sur les côtes du dispositif de fixation de la cheminée supérieure.
• Insérer les 4 chevilles fournies avec l'appareil.
• Insérer les rondelles fournies avec l'appareil dans les vis, puis serrer.
• La fixation du Treillis doit être effectuée de façon sûre, en fonction du poids de la Hotte et des contraintes provoquées par des poussées latérales occasionnelles de l'Appareil monté. Après avoir effectué la fixation, vérifier que la base soit stable, même si le Treillis est soumis à des contraintes de flexion.
• Dans toutes les eventualités selon lesquelles le Plafond ne serait pas suffisamment robuste en correspondence du point de suspension, l'Installateur devra se charger de le rendre plus solide avec des plaques et contre-plaques appropriees, ancrees aux parties resistentes, du point de vue structurel.

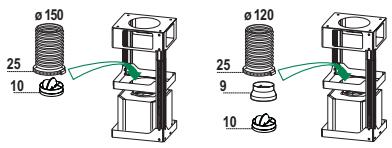

SORTIE air version aspirante

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120mm, au besoin de l'installateur.

Branchement avec un tube de 150

• Insérer la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.

Branchement avec un tube de 120

• Insérer le flasque de réduction 9 sur la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

SORTIE Air version filtrante

• Insérer la Fланque de raccord 9 sur la sortie de l'Aspirateur.
• Fixer la Garniture Adhésive Novastik 13 sur le Raccord Sortie de l'Air 15 et fixer celle-ci au treillis supérieur, au moyen des 2 Pommeaux 24.
• Fixer la Flasque de Raccord Sortie de l'Air 14 au Raccord Sortie de l'Air 15.
• Connecter les deux sorties au Tuyau Raccord Sortie de l'Air 29.

Montage de la cheminée et fixation du corps de la hotte

• Placer la Cheminée supérieure et fixer celle-ci à la partie supérieure de la fixation du conduit Supérieure à l'aide de 2 Vis 12c (2,9 x 9,5) fournies avec l'appareil.

Version filtrante

• S'assurer que le Raccord Sortie de l'Air 15 se trouve en correspondance avec la Grille de la Cheminée.
• Si tel n'est pas le cas, stérer la cheminée et ajuster la position du Raccord Sortie de l'Air 15 ; ensuite, remonter les pièces comme décrit précédemment.

Avant de fixer le Corps de la Hotte au Treillis:

• Ouvrir le panneau aspirant, en tournant le bouton spécifique prévu.
• Décrocher le panneau du corps de la hotte, en faisant coulisser le levier du goujon de fixation spécialement prévu.
• Retirer les Filtres anti-graisse du Corps de la Hote.
• Retirer les éventuels Filtres Anti-odeur au
• Ensuite, fixer par le bas, au moyen de 4 vis 12f fournies avec l'appareil, le Corps de la Hotte au Treillis prévu.

Branchement électrique

• Brancher la Hotte au Réseau d'Alimentation, en interposant un Interrupteur bipolaire avec ouverture des contacts de 3 mm au moins.
• Ouvrir le Comfort Panel, en tirant ce dernier. S'assurer que le connecteur du Câble d'alimentation soit inséré correctement dans la prise de l'Aspirateur.
• Effectuer les connexions des connecteurs.
• Pour la Version Filtrante, monter le Filtre Anti-odeur aux Charbons actifs.
• Remonter les filtres Anti-graisse puis, par la suite, le panneau aspirant.

Tableau des commandes

Il est possible d'allumer la hotte directement à la vitesse demandée en pressant la touche sans devoir d'abord utiliser la touche 0/1.
TOUCHE	LED	FUNCTIONS
L 0/1 éclairage		Allume et étéint l'éclairage.
T1 0/1 Moteur	Allumé	Première vitesse. Cette touche permet d'éteindre la hotte en y pressant pour environ 2 secondes.
	Clignotement	Changement 24h On l'active en appuyant sur la touche pendant 5" environ. Cette fonction permit d'obtenir une aspiration de 100 m3/h. avec un bruit de 28dB(A) uniquely. Son activation est possible depuis n'importe qu'elle vitesse, même quand la hotte est éteinte. Pour désactiver cette fonction, il faut appuyer sur la touche pendant 5" environ.
T2 Vitesse	Allumé	Deuxième vitesse.
	Clignotement	Delay (30') En appuyant pendant 2" environ sur la touche, on active l'extinction automatique retardée de 30'. Cette fonction est idéale pour compléter l'élimination des odeurs résiduelles. Il est possible de l'activer depuis n'importe toute vitesse; on la désactive en appuyant brièvement sur la touche.
T3 Vitesse	Allumé	Troisième vitesse.
T4 Vitesse	Fixe	Vitesse maximum.
	Clignotement	Vitesse turbo. Cette vitesse est conseillée pour de grandes émissions de vapeurs de cuisson. Elle peut être insérée en pressant pour 2 secondes environ la touche. Elle s'éteint en automatique après 10 minutes de fonctionnement. On peut l'éteindre manuelle en pressant n'importe toute touche.
S1 Led	Fixe	Signale la saturation des filtres métalliques et la nécessité de les laver. L'alarme se met en marche après 100 heures de fonctionnement effectif de la hotte. (Reset. Voir paragraphe Entretien)
	Clignotement	Signale, lorsqu'il est activé, la saturation des filtres à charbon et la nécessité de les replacer et de laver les filtres métalliques. L'alarme saturation des filtres à charbon se déclenché après 200 heures de fonctionnement effectif de la hotte. (Mise en activités et Reset. Voir paragraphe Entretien)

Telecommande (fournie sur demande)

Il est possible de commander cet appareil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA.

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles ; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

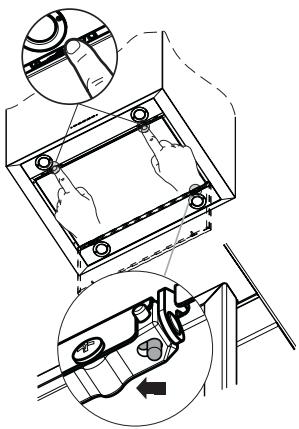

Nettoyage des confort panel

• Ouvrir le Confort Panel, en tirant ce dernier.
• Décrocher le panneau du corps de la hotte, en faisant coulisser le levier du goujon de fixation spécialement prévu.
• En cas, le comportement du panel ne doit être lavé au lave-vaisselle.
• Le nettoyer à l'extérieur à l'aide d'un chiffon humide et d'un détergent liquide neutre.
• Le nettoyer également à l'intérieur, en utilisant un chiffon humide et un détergent neutre; ne pas utiliser des chiffons ou des éponges mouillées, ni des jets d'eau; ne pas utiliser des substances abrasives.
• Lorsque l'opération est achevée, accrocher à nouveau le panneau sur le corps de la hotte, puis le refermer, en tournant le bouton dans le sens inverse par rapport à l'ouverture.

Remise à l'état initial du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche T1 pendant 3 secondes au moins, jusqu'au clignotement de confirmation des DELs.

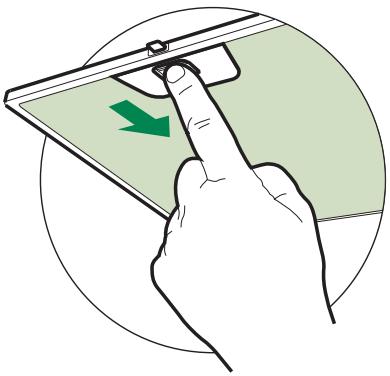

Nettoyage des filtres

• Ils peuvent être lavés au lave-vaisselle et nécessitent d'être nettoyés lorsque la Led S1 s'allume ou, au moins, environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

• Il n'est pas lavable ni régénérable, il faut le remplacer lorsque la DEL S1 clignote ou tous les 4 mois au moins. La signalisation d'alarme a lieu uniquement lorsque le moteur d'aspiration est actionné.

Activation du signal d'alarme

• Pour les Hottes dans la Version Filtrante, la signalisation d'Alarme de saturation Filtres doit être activée au moment de l'installation ou par la suite. Éteindre l'éclairage et le Moteur d'aspiration.
• Déconnecter la Hotte en actionnant l'Interrupteur bipolaire interposé sur l'alimentation du Réseau ou en intervenant sur l'Interrupteur général.
• Rétablir la connexion, en maintenant appuyée la touche T1.
• Relâcher la touche, les cinq DELs sont allumées en position fixe.
• Dans un délai de 3 secondes, appuyer sur la Touche T1 jusqu'au clignotement de confirmation des Dels T1 et T4:

2 clignotements Del - Alarme de saturation Filtre anti-odeur au Charbon actif ACTIVÉE.

1 clignotement Del - Alarme de saturation Filtre anti-odeur au Charbon actif DÉSACTIVÉE.

Remise à l'état initial du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche T3 pendant 3 secondes au moins, jusqu'au clignotement de confirmation des DELs.

Remplacement filtre

• Ouvrir le Comfort Panel, en tirant ce dernier.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter le filtre anti-graisse métallique.

Lampe halogène de 20 w.

• Retirer les 2 vis qui fixent le support éclairage et ôter ce dernier de la hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la douille.
• Remonter le support en le fixant à l'aide des deux vis précédemment retirées.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
