TETE THERMOS. WISER - Thermostat SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tête thermostatique connectée
Marque	Schneider
Modèle	Wiser Radiator Thermostat (Tete Thermos. Wiser)
Dimensions (L x H x P)	71 x 57 x 77 mm
Alimentation	2 piles alcalines AA (LR6) 1,5 V
Interface radio	2,4 GHz IEEE 802.15.4
Gamme de contrôle	7 °C à 30 °C
Contenu du carton	Tête thermostatique, 2 piles AA, adaptateur universel, adaptateurs spécifiques
Fonctions principales	Contrôle de température via application Wiser, détection automatique des vannes, adaptation de course du piston
Montage	Sur vanne thermostatique existante avec adaptateur universel ou spécifique
Configuration	Via application Web Wiser, ajout d'équipement, sélection du nom et de l'emplacement
Portée radio	30 mètres maximum avec une Wiser Box ou SmartPlug
Sécurité	Installation par un personnel qualifié uniquement
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de solvants
Résolution des problèmes	Codes E1 (adaptation impossible), E2 (course trop courte), E3 (moteur bloqué), E4 (erreur inconnue)
Réparabilité	Pièces détachées non spécifiées ; contacter le service après-vente Schneider
Informations générales	Fonctionne avec le système Wiser ; nécessite une Wiser Box ou SmartPlug

FOIRE AUX QUESTIONS - TETE THERMOS. WISER SCHNEIDER

Comment installer la tête thermostatique Wiser ?

Retirez la vanne d'origine, montez l'adaptateur adapté, vissez l'adaptateur universel, puis poussez la tête thermostatique jusqu'à encliquetage. Assurez-vous qu'elle est fermement montée et tournez-la pour un affichage optimal.

Quels types de piles utiliser ?

Utilisez deux piles alcalines AA (LR6) de 1,5 V. N'utilisez pas de piles rechargeables.

Comment coupler la tête avec l'application Wiser ?

Installez d'abord la Wiser Box. Dans l'application, allez dans Paramètres > Mes équipements > Ajouter un équipement. Assurez-vous que la LED est orange, puis appuyez sur SET. La LED clignote en vert une fois connectée.

Quelle est la portée maximale avec la Wiser Box ?

La portée est d'environ 30 mètres en intérieur. Si nécessaire, utilisez une Wiser SmartPlug pour étendre la portée.

Que signifie le code d'erreur E1 sur l'écran ?

E1 indique une adaptation impossible. Vérifiez que la tête est correctement montée et que le piston de la vanne peut se déplacer librement. Répétez les étapes de montage.

Que faire si l'écran affiche E2 ou E3 ?

E2 signifie course du piston trop courte, E3 mouvement du moteur impossible. Démontez la tête, exercez le piston manuellement, puis remontez.

Quelle plage de température peut-on régler ?

La plage de contrôle est de 7 °C à 30 °C. Paramétrez via l'application Wiser.

La tête Wiser est-elle compatible avec toutes les vannes ?

Elle est compatible avec la plupart des vannes via des adaptateurs fournis : M30x1.5 standard, Danfoss RA, RAV, RAVL. Pour d'autres, consultez le site Wiser.

Comment réinitialiser la tête thermostatique ?

Appuyez sur le bouton RESET pendant plus de 8 secondes jusqu'à ce que la LED devienne rouge, puis orange. Vous pouvez alors recommencer la configuration.

Comment nettoyer la tête thermostatique ?

Nettoyez avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs. Évitez tout contact avec l'eau.

MODE D'EMPLOI TETE THERMOS. WISER SCHNEIDER

• Wiser Radiator Thermostat
• 2 x piles AA (LR6) Adaptateur universel
• Adaptateurs spécifiques au produit

Exonération de responsabilité

L'installation, l'utilisation, la réparation et la maintenance des équipements électriques doivent être assurées par du personnel qualifié uniquement. Schneider Electric décline toute responsabilité quant aux conséquences de l'utilisation de cet appareil.

Une personne qualifiée est une personne disposant de compétences et de connaissances dans le domaine de la construction, de l'installation et du fonctionnement des équipements électriques, et ayant suivi une formation sur la sécurité lui permettant d'identifier et d'éviter les risques encourus.

Insertion des piles

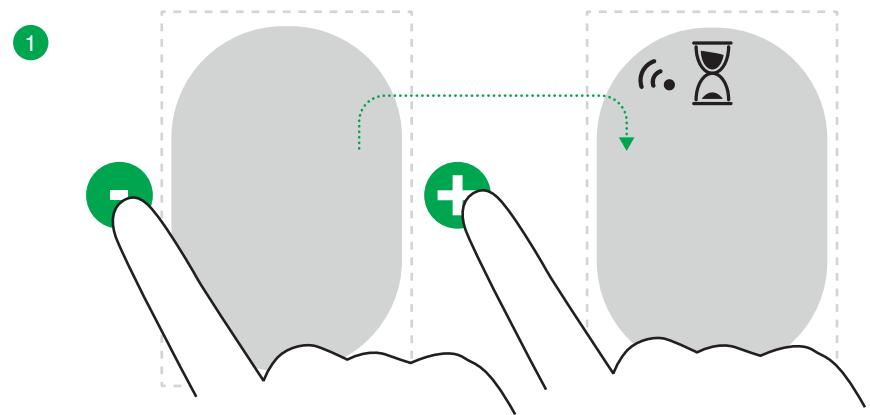

Remarque! Évitez d'appuyer sur les boutons +/- jusqu'à ce que vous soyez prêt à débuter l'adaptation.

Configuration du wiser radiator thermostat

Remarque ! Avant de configurer le Wiser Radiator Thermostat, installez la Wiser Box (consulter le guide d'installation de la Wiser Box).

1. Configurez l'application Web Wiser pour détecter les nouveaux équipements : Paramètres > Mes équipements > Ajouter un équipement
2. Vérifiez que la LED de configuration sur le Wiser Radiator Thermostat est orange. Si ce n'est pas le cas, appuyez sur RESET jusqu'à ce que la LED devienne rouge. Cela peut prendre plus de 8 secondes. Lorsque la réinitialisation est terminée, la LED est de couleur orange.
3. Appuyez sur SET. La LED clignote en orange jusqu'à ce que la connexion soit établie. La LED clignote ensuite en vert plusieurs fois puis finit par s'éteindre.
4. Une fois que l'application Web a détecté le Wiser Radiator Thermostat, spécifiez son Nom et son Emplacement. La détection peut prendre un certain temps. Spécifiez le même Emplacement pour tous les équipements de la même zone.
5. Cliquez sur Enregistrer.
6. Remettez le cache du Wiser Radiator Thermostat.

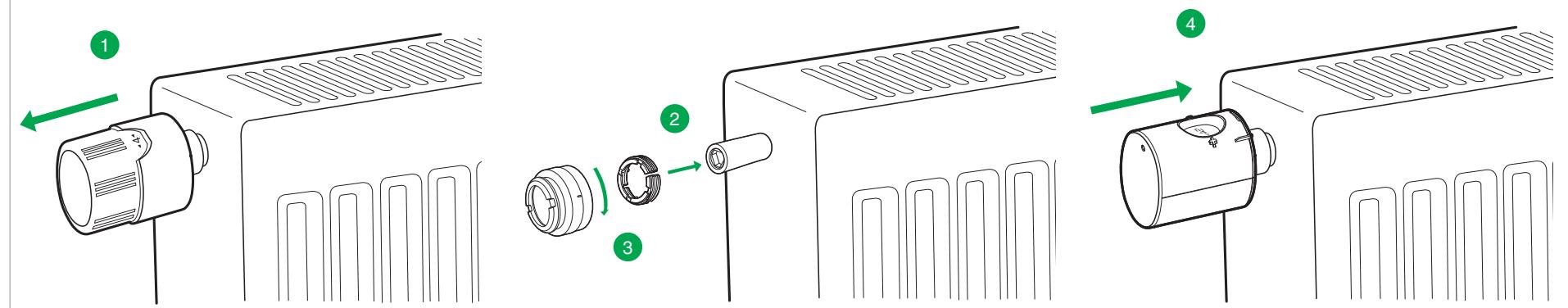

Montage du wiser radiator thermostat

(Voir l'image à la page 2.)

1. Retirez la vanne thermostatique d'origine.
2. Si nécessaire, montez un adaptateur spécifique au produit sur la corps de vanne thermostatique (voir ci-dessous).
3. Vissez l'adaptateur universel sur la corps de vanne thermostatique ou l'adaptateur spécifique au produit.
4. Poussez le Wiser Radiator Thermostat sur l'adaptateur universel jusqu'à ce qu'il soit en place.

Remarque ! Assurez-vous que le Wiser Radiator Thermostat est fermement monté.

1. Si nécessaire, tournez le Wiser Radiator Thermostat dans le sens des aiguilles d'une montre pour trouver la position de lecture optimale.

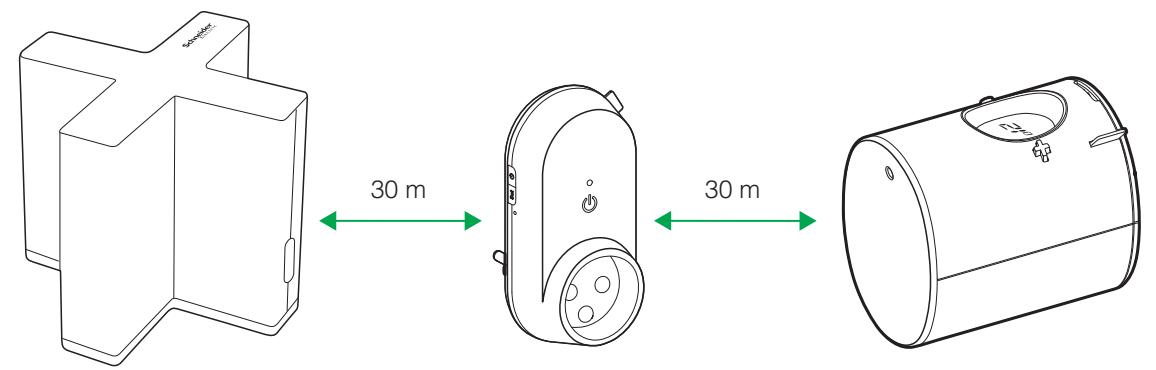

Remarque ! Assurez-vous d’avoir un équipement Wiser fonctionnant sur secteur dans un rayon de 30 mètres du Wiser Radiator Thermostat. Si vous avez besoin d’une plus grande portée, utilisez une Wiser SmartPlug.

corps de vanne thermostatique	Adaptateur
M30x1.5 standard, par exemple Honeywell, Landis+Gyr et TA HeimeierTA	Aucun adaptateur requis.
Danfoss RA
Danfoss RAV (la broche jointe doit être branchée à la corps de vanne thermostatique percée)
Danfoss RAVL
Autre	Rendez-vous sur le site Web de Wiser, consultez la section Web.

Caractéristiques Techniques

Dimensions (L x H x P)	71 x 57 x 77 mm
Alimentation	2 x piles alcalines AA (LR6) 1,5 V
Interface radio	2,4 GHz IEEE 802.15.4
Gamme de contrôle	+7 ... +30 °C

Résolution des problèmes

Problème	Résolution
L'application Web Wiser ne detecte pas Wiser Radiator Thermostat lors de la configuration.	Assurez-vous que le Wiser Radiator Thermostat se situe dans un rayon d'environ 30 mètres de la Wiser Box, d'une Wiser SmartPlug, ou d'un autre équipement Wiser fonctionnant sur secteur dans le même Wiser system.
L'écran ne se réveille pas lorsque j'accue sur les boutons +/- .	Assurez-vous que les piles sont correctement installées. Utilisez uniquement des piles alcalines (consulter Dans le carton). Si le problème persististe, remplacez les piles.
J'ai appuyé sur les boutons +/- avant de monter le Wiser Radiator Thermostat.	Retirez et réinsérez les piles.
L'écran affiche l'un des codes suivants : E1 : Adaptation impossible. E4 : Erreur inconnue.	Le Wiser Radiator Thermostat n'est pas monté correctement. Répétez les étapes de montage.
L'écran affiche l'un des codes suivants : E2 : La course du piston trop courte. E3 : Mouvement du moteur impossibly.	Démontez le Wiser Radiator Thermostat et exerce le piston de la corps de vanne thermostatique. Répétez les étapes de montage.
