MODE D'EMPLOI PDX-1260 SIGMATEK

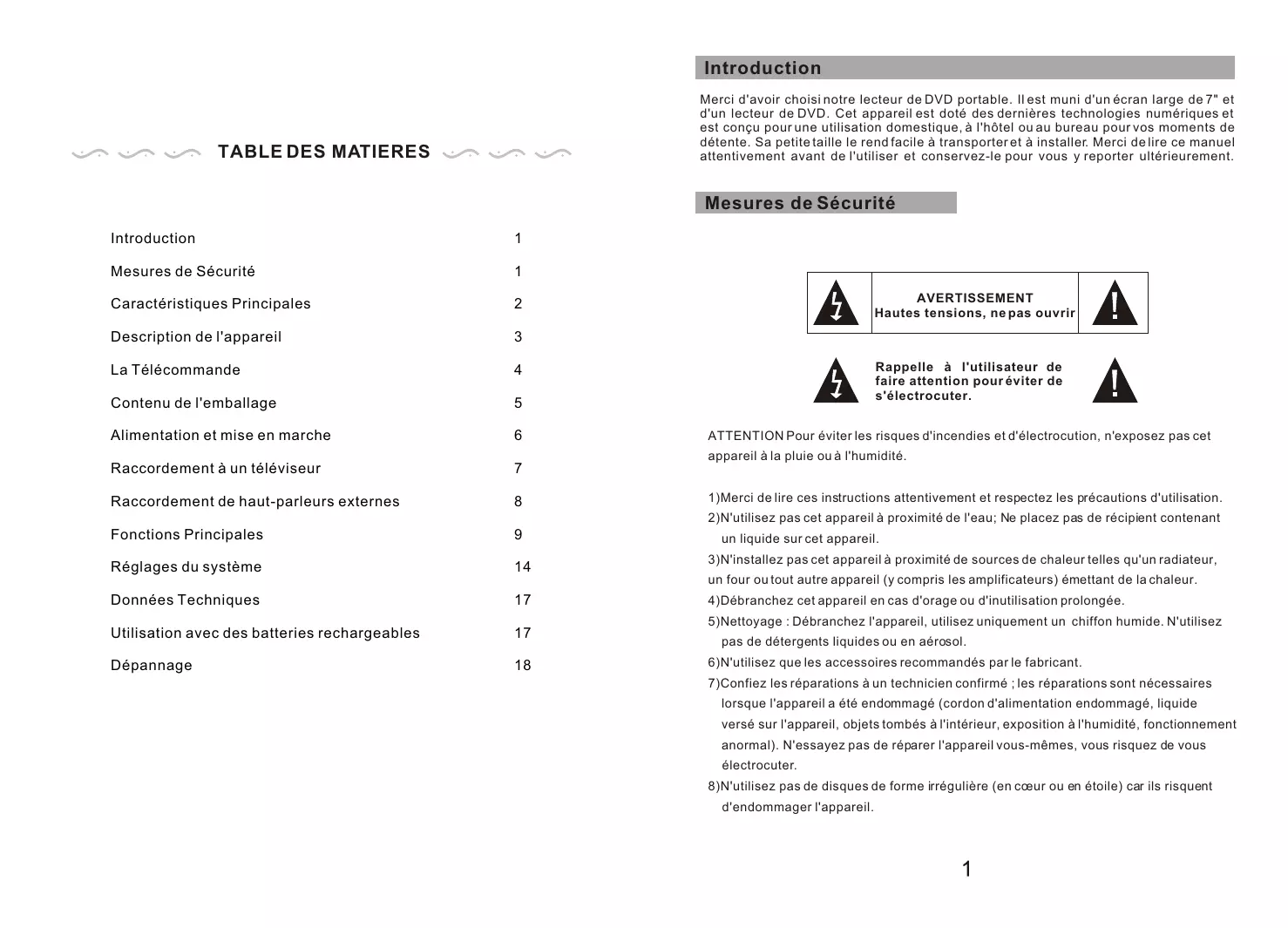

Introduction Merci d'avoir choisi notre lecteur de DVD portable. Il est muni d'un écran large de 7" et d'un lecteur de DVD. Cet appareil est doté des dernières technologies numériques et est conçu pour une utilisation domestique, à l'hôtel ou au bureau pour vos moments de détente. Sa petite taille le rend facile à transporter et à installer. Merci de lire ce manuel attentivement avant de l'utiliser et conservez-le pour vous y reporter ultérieurement.

Mesures de Sécurité Introduction

Caractéristiques Principales

Description de l'appareil

Contenu de l'emballage

Alimentation et mise en marche

Raccordement à un téléviseur

Raccordement de haut-parleurs externes

AVERTISSEMENT Hautes tensions, ne pas ouvrir Rappelle à l'utilisateur de faire attention pour éviter de s'électrocuter. ATTENTION Pour éviter les risques d'incendies et d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité. 1)Merci de lire ces instructions attentivement et respectez les précautions d'utilisation. 2)N'utilisez pas cet appareil à proximité de l'eau; Ne placez pas de récipient contenant Fonctions Principales

Utilisation avec des batteries rechargeables

un liquide sur cet appareil. 3)N'installez pas cet appareil à proximité de sources de chaleur telles qu'un radiateur, un four ou tout autre appareil (y compris les amplificateurs) émettant de la chaleur. 4)Débranchez cet appareil en cas d'orage ou d'inutilisation prolongée. 5)Nettoyage : Débranchez l'appareil, utilisez uniquement un chiffon humide. N'utilisez pas de détergents liquides ou en aérosol. 6)N'utilisez que les accessoires recommandés par le fabricant. 7)Confiez les réparations à un technicien confirmé ; les réparations sont nécessaires lorsque l'appareil a été endommagé (cordon d'alimentation endommagé, liquide versé sur l'appareil, objets tombés à l'intérieur, exposition à l'humidité, fonctionnement anormal). N'essayez pas de réparer l'appareil vous-mêmes, vous risquez de vous électrocuter. 8)N'utilisez pas de disques de forme irrégulière (en cœur ou en étoile) car ils risquent d'endommager l'appareil. Caractéristiques Principales Description de l'appareil Ecran couleur LCD 7" à forte luminosité. Compatible avec les disques suivants : DVD, VCD, MP3, MP4, CD, JPEG, XviD etc. Haut-parleurs stéréo intégrés. Batterie rechargeable de type Lithium-polymère Compatible avec les standards PAL et NTSC Interface utilisateur multilingue, avance et retour rapide, fonction répétition. Zoom

2. Interrupteur écran

10. Touche d'ouverture

12. Sortie Audio Vidéo

La Télécommande Utilisation de la Télécommande Insérez la pile dans la télécommande come illustré ci-dessous. Lors de l'utilisation de la télécommande, assurezvous que la diode infrarouge est dirigée vers le capteur de l'appareil. La distance entre la télécommande et l'appareil doit être inférieure à 3 mètres. Merci de vous référer à l'illustration cidessous.

1. Touches numériques

2. TITRE (affiche le titre)

11. Zoom (pour agrandir/rétrécir l'image pendant le

3. AUDIO (pour changer la langue du film)

12. MENU (pour afficher le menu principal)

4. REGLAGE (affiche le menu de réglages)

13. SOUS-TITRE (pour afficher et choisir la langue

5. Piste/Chapitre/Scène précédent(e)/

6. Avance et retour rapides (x2, x4, x8, x16, x32)

7. OSD (affiche des informations telles que

temps écoulé, restant etc.)

9. STOP (une pression pour arrêter la lecture,

Nota : des sous-titre en mode DVD)

14. ANGLE (pour changer l'angle de visualisation des

DVD compatibles) 15 A-B (répète un segment défini par A et B, une 1.Eviter de la faire tomber et de l'exposer à l'humidité. 2.Evitez de l'exposer à la lumière directe du soleil. 3.En cas de non fonctionnement, remplacez la pile usagée par une pile neuve. troisième pression annule la fonction).

16. REPETITION (pour répéter le titre, le chapitre

Contenu de l'emballage ou la piste en cours) puis une pression sur la touche "play/pause"

17. RETURN (pour revenir au menu principal)

Câble audio/vidéo pour reprendre au même endroit ; deux pressions

Télécommande avec pile pour arrêter complètement la lecture)

19. VOL +/- (pour régler le son)

Adaptateur secteur CA/CC

Adaptateur allume-cigare Manuel d'Instructions Ecouteurs Alimentation et mise en marche Branchez une extrémité du cordon d'alimentation dans la prise jack CC de l'appareil et branchez l'autre extrémité sur l'adaptateur secteur CA. Merci de vous référer à l'illustration ci-dessous. Raccordement à un téléviseur Vous pouvez aussi raccorder votre appareil à un téléviseur pour bénéficier d'une meilleure qualité d'image et du son stéréo. Merci de vous référer à l'illustration ci-dessous. Câble Audio/Vidéo Non Fourni Si vous utilisez l'allume-cigare : Branchez le cordon d'alimentation de l'allume cigare dans la prise jack CC IN 9V de l'appareil et branchez l'adaptateur dans la prise allume-cigare du véhicule. Reportezvos à l'illustration ci-dessous. Note : Vous ne pouvez pas utiliser l'adaptateur allume-cigare pour recharger la batterie L'adaptateur allume-cigare ne fonctionne qu'avec les véhicules délivrant 9-12V. Utilisez un câbla Audio/Vidéo pour relier votre appareil à votre téléviseur. Assurezvous de l'avoir connecté correctement. Raccordement de haut-parleurs externes Fonctions Principales Lecture des disques DVD, MPEG4, SVCD, VCD, CD, AUDIO , Xvid Câble Audio/Vidéo Non fourni AMPLIFICATEUR 1.Reliez l'appareil au secteur ; 2.Ouvrez l'appareil et ajustez la position de l'écran pour une vision optimale. 3.Allumez l'appareil à l'aide de l'interrupteur ON/OFF, mettez le sur ON. 4.Ouvrez la trappe à disque et insérez votre disque face imprimée vers le haut. 5.Fermez la trappe. Le disque se charge et la lecture commence. 6.Appuyez sur [ ] une fois pour arrêter la lecture puis appuyez sur [ ] pour la reprendre à l'endroit où vous l'avez arrêtée ; appuyez sur [ ] 2 fois pour complètement arrêter la lecture. 7.Lorsque la lecture est finie, arrêtez l'appareil en mettant l'interrupteur ON/OFF sur OFF. Pause pendant la lecture Haut-parleur central Haut-parleur avant gauche Haut-parleur avant droit Appuyez sur [ ] pour mettre l'appareil en pause, appuyez de nouveau pour reprendre la lecture. Note:

LECTURE/PAUSE Quand l'appareil est en pause, arrêté ou qu'aucun disque n'est inséré, l'écran de veille s'active : appuyez sur une touche pour le désactiver. Lecture de DVD à partir du menu titre ou chapitre Haut-parleur arrière gauche Haut-parleur arrière droit Avec certains DVD, vous pouvez appuyez sur MENU pour afficher le menu titre ou chapitre ; utilisez les flèches pour choisir et ENTER pour confirmer. Titre Curseurs Nota : L'appareil ne dispose pas de sortie audio 5.1 ; cependant, après l'avoir relié à un amplificateur, le signal 5.1 devient disponible. ENTER Menu Fonctions Principales Fonctions Principales Avance et retour rapides Lecture répétée d'une scène Lors de la lecture d'un disque DVD, MPEG4, SVCD, VCD ou CD, vous pouvez effectuer une recherche rapide avant ou arrière. 1.Appuyez sur [ ], l'appareil effectue une recherche rapide en avant. A chaque pression, la vitesse de recherche double : 2x, 4x, 8x, 16x, 32x. 2.Appuyez sur [ ], l'appareil effectue une recherche rapide en arrière. A chaque pression, la vitesse de recherche double : 2x, 4x, 8x, 16x, 32x. Lors de la lecture d'un disque DVD, MPEG4, SVCD, VCD, CD, MP3 ou XviD , vous pouvez répéter une section particulière. Pendant la lecture, appuyez sur la touche A-B au début de la section désirée, puis de nouveau à la fin de la section, la lecture Répétée de la section commence. Appuyez de nouveau sur cette touche pour rétablir lecture normale. Avance rapide Retour rapide Nombre A-B Angle Lecture répétée Choix de l'angle Lors de la lecture d'un disque DVD, MPEG4, SVCD, VCD, CD ou Xvid, vous pouvez décider de répéter un chapitre, un titre ou tout le disque. Pour les DVD, appuyez sur la touche repeat pour répéter un chapitre, appuyez de nouveau pour répéter le titre, appuyez une troisième fois pour répéter tout le disque ; une quatrième pression annule la fonction de répétition Chapitre. Titre Tout : Répétition désactivée. Pendant la lecture d'un DVD avec la fonction multiangle, appuyez sur angle pour afficher ce qui suit. Appuyez sur une touche numérotée pour choisir l'angle voulu. Pour retourner à l'angle normal, appuyez sur "angle". Pour les disques d'AUDIO, , appuyez sur REPEAT pour répéter le fichier en cours, une deuxième fois pour répéter le dossier en cours, une troisième fois pour annuler. Répétition piste Répétition Dossier : Répétition désactivée. Cette fonction n'est disponible que sur les disques multi-angle. Pour les disques CD/VCD, appuyez sur repeat pour répéter la piste ou le disque. Piste Tout: Répétition désactivée. Fonctions Principales Fonctions Principales Zoom Visionnage de fichiers JPEG Lors de la lecture d'un disque DVD, MPEG4, SVCD, VCD ou DivX, vous pouvez agrandir ou rétrécir l'image. Appuyez sur la touche Zoom pendant la lecture, l'image s'agrandit, appuyez de nouveau pour l'agrandir encore plus ; continuez à appuyer pour agrandir encore l'image jusqu'à ce qu'elle revienne à sa taille normale. Lorsque l'image est agrandie, utilisez les touches [ pour déplacer l'image.

1.Placez un disque JPG dans la trappe, la lecture commence automatiquement. 2.appuyez sur "MENU" pour parcourir les fichiers JPG. 3.Lors de la lecture d'un fichier JPG, appuyez sur [ ] pour afficher les images en miniature. Utilisez [ ] et OK pour choisir l'image à visionner.. 4.Utilisez [ ] et OK pour choisir un fichier JPG depuis le menu. 5.Pour afficher le fichier choisi, appuyez sur [ ] ou sur [OK].

6. Pour faire pivoter l'image dans le sens des aiguilles d'une montre, appuyez sur [

dans le sens inverse, appuyez sur [ 7.Pour faire pivoter l'image sur un axe horizontal, appuyez sur [ ], sur un axe verticale, appuyez sur [ 8.Appuyez sur OSD lors du visionnage pour changer le mode de transition de la manière suivante : a.De haut en bas b.De bas en haut c.De gauche à droite d.De droite à gauche e.Du coin haut gauche au coin bas droit f.Du coin haut droit au coin bas gauche g.Du coin bas gauche au coin haut droit h.Du coin bas droit au coin haut gauche i.Depuis le centre vers l'extérieur, horizontalement j.Depuis le centre vers l'extérieur, verticalement k.Depuis le haut et le bas vers le centre l.Depuis la gauche et la droite vers le centre m.En quatre fenêtres, de haut en abs n.En quatre fenêtres, de gauche à droite o.Des quatre côtés vers le centre

Lecture de fichiers audio 1.Insérez un disque a udio 2.Choisissez un fichier Audio à l'aide des touches [ [ ] ou OK pour lire le fichier choisi.. ] et validez par OK ; appuyez sur Réglages du système Réglages du système Page du menu principal --General Setup Page-TV Display Angle Mark TV Type Screen Saver OSD Lang Utilisez les touches Wide PAL ENG pour choisir un élément Appuyez sur OK pour accéder aux valeurs à régler Utilisez les touches pour régler. Appuyez sur le bouton OK pour confirmer votre choix. Appuyez sur Go to General Setup Page pour sortir du menu. --General Setup Page-TV Display Wide Angle Mark English TV Type PLA French Screen Saver OSD Lang ENG German Spanish Langue de l'interface Cette option permet de choisir la langue de l'interface (Anglais, Allemand, Français, Espagnol). La valeur par défaut est : Anglais Set OSD Language Page des réglages principaux --General Setup Page-TV Display Angle Mark TV Type Screen Saver OSD Lang Wide PAL ENG Normal/PS Normal/LB Wide Type d'affichage Choisissez ce menu pour changer le format de l'écran. (Normal/PS, Normal/LS, Large) La valeur par défaut est "Large" Nota : Cette fonction dépend du ratio utilisé pour l'enregistrement du DVD. Choisissez "Large (16:9)" pour les écrans larges. Page des réglages vidéo Set TV Display Mode --Video Setup Page-Panel Quality Cette option permet de régler la qualité visuelle de l'image. Trois éléments sont réglables : Luminosité, contraste, teintes et saturation Pour tous ces éléments, la valeur par défaut est 00 --General Setup Page-TV Display Angle Mark TV Type Screen Saver OSD Lang Wide OFF PAL

Angle par défaut Choisissez ce menu pour choisir l'angle par défaut lors de la lecture. Valeurs : ON, OFF La valeur par défaut est : ON Go to Video Setup Page Set Angle Ma rk --General Setup Page-TV Display Angle Mark TV Type Screen Saver OSD Lang Wide PAL ENG PAL NTSC

Choisissez ce menu pour choisir le type de signal (PAL,NTSC). La valeur par défaut est "PAL” Réglage du mot de passe Set TV Standard --Password Setup Page-Password --General Setup Page-TV Display Wide Angle Mark TV Type PAL Screen Saver OSD Lang ENG OFF

Economiseur d'écran Choisissez cette option pour configurer l'économiseur d'écran. Go to Password Setup Page La valeur par défaut est "ON” Set Screen Saver Avec cette option vous choisissez votre mot de passe (quatre chiffres). Toutes les fonctions de contrôle parental sont protégées par un mot de passe. C'est ici que vous pouvez changer le mot de passe. Suivez les instructions, entrez l'ancien mot de passe et le nouveau (deux fois). Appuyez sur OK pour valider et revenir au menu précédent. Dorénavant, le nouveau mot de passe doit être saisi pour modifier les options de contrôle parental La valeur par défaut est 8888. Données Techniques Réglages du système Page des préférences --Preference Page-ENG English OFF French ENG German Audio Subtitle Disc Menu Parental Default Spanish Audio Cette option permet de choisir sa langue préférée. Pour les DVD, la valeur par défaut est Anglais. Nota : La langue par défaut dépend du contenu de chaque disque. Vous pouvez aussi changer la langue pendant la lecture avec la touche Audio. Preferred Audio La nguage --Preference Page-Audio Subtitle Disc Menu Parental Default ENG English OFF French ENG German Spanish Sous-titres : Choisissez la langue des sous-titres affichés. Les langues disponibles changent en fonction des disques ; vous pouvez aussi changer de langue pendant la lecture en appuyant sur la touche SUBTITLE. Disques compatibles : DVD+R/RW, DVD-R/RW, Xvid, CD-DA, CD-R/RW, AUDIO , JPEG, VCD Signal PAL/NTSC Taille de l'écran : 7 pouces (17,78 cm) Résolution de l'image : 480x234(RGB) Réponse en Fréquence 20 Hz à 20 kHz Sortie Vidéo 1 Vp-p/75 Ohm, dissymétrique Sortie audio : 1 .4Vrms/10kOhm Rapport audio signal/bruit : Supérieur à 80 dB Dynamique : Supérieur à 85 dB Laser : Laser semi-conducteur, Longueur d'onde : 650 nm/795 nm Alimentation : CC 9-12V Consommation électrique 10 W Température d'utilisation : 5~40°C Poids : 0.78kg Dimensions (L x P x H): 200x 169 x 40mm Type de batterie : Li Polymère OFF Preferred Subtitle Language --Preference Page-Audio Subtitle Disc Menu Parental Default ENG English OFF French ENG German Spanish Menu du disque : Cette fonction permet de choisir la langue des menus du disque. La valeur par défaut est Anglais. Nota : Les langues disponibles pour les menus dépendent des disques. Utilisation avec des batteries rechargeables Preferred Menu Language --Preference Page-Audio Subtitle Disc Menu Parental Default ENG OFF ENG

PG 13 PGR NC 17 ADULT Set Parental Control Load Factory Setting Contrôle parental : Choisissez le niveau de contrôle parental ici pour empêcher les enfants d'accéder à des disques inappropriés. Les réglages possibles sont : ENFANT, G, PG, PG 13, PGR R, NC17, ADULTE. La valeur par défaut est ADULTE Réglages d'usine Choisissez ce menu pour restaurer toutes les valeurs par défaut de l'appareil --Preference Page-Audio Subtitle Disc Menu Parental Default ENG OFF ENG Reset Nota : 1.La qualité et la vitesse d'affichage des fichiers JPEG dépendent de la résolution et du niveau de compression des photos. Certains fichiers JPG risquent de ne pas s'afficher à cause de la qualité du disque ou du format. 2.Certains disques DVD+R/RW, DVD-R/RW, CD-R/RW risquent de ne pas être lus en raison d'une gravure de mauvaise qualité. Pour fonctionner en appareil portable, ce lecteur utilise des batteries longue durée de type Li polymère. Ce la signifie que la batterie n'a pas d'"effet mémoire" et peut donc être rechargée sans problème, qu'elle soit vide complètement ou partiellement rechargé. Une charge de 6h est suffisante. Une batterie complètement rechargée permet à votre lecteur de fonctionner pendant environ 2 heures. Précautions liées au rechargement de la batterie. La batterie ne se recharge que lorsque l'appareil est éteint (OFF) et relié à une source d'électricité ; le voyant sera rouge indiquant que l'appareil est en train de se recharger. Utilisation et conservation de la batterie rechargeable 1.La température normale de fonctionnement est de : 0°C ~45°C ; 2.Débranchez toujours votre appareil de la prise secteur si vous n'en servez pas. 3.L'appareil dégage de la chaleur en fonctionnement, ceci est normal. Cependant, évitez une utilisation prolongée sans surveillance. 4.Protégez votre appareil des chocs et éloignez-le des sources de chaleurs éventuelles ou des endroits humides. Dépannage PROBLEME SOLUTION Pas de son ou son déformé Assurez-vous que votre appareil est correctement connecté. Assurez-vous que tous les câbles sont correctement branchés dans leurs jacks respectifs. Impossible d'avancer dans une film Vous ne pouvez pas faire défiler les avertissements et le générique de début de film car le disque est programmé pour éviter cette action. Cette icône ( s'affiche Cette fonction n'est pas disponible car : 1.Le logiciel sur le disque l'en empêche. 2.Le logiciel du disque n'est pas compatible avec cette fonction (par ex. : angles). 3.Cette fonction n'est pas disponible à ce moment. Vous avez choisi un chapitre ou un titre qui n'existe pas.

Le disque peut être abîmé. Essayez un autre disque ; L'image est déformée Les déformations sont normales pendant l'avance et le retour rapides. Avance et retour rapides indisponibles Certains disques contiennent des sections qui interdisent l'avance et le retour rapides ou de sauter un chapitre/titre. Vous ne pouvez pas passer les avertissements ou le générique de début de film. Cette partie du film est souvent programmée pour éviter qu'on puisse la passer. L'apparence et les fonctions sont susceptibles d'être modifiées sans préavis.
