PHOT110RPE - Hotte aspirante STOVES - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PHOT110RPE STOVES au format PDF.
| Type de produit | Hotte aspirante |
| Marque | STOVES |
| Modèle | PHOT110RPE |
| Largeur | 110 cm (estimation d'après le modèle) |
| Mode d'installation | Mural, avec possibilité d'évacuation extérieure ou recyclage (filtrant) |
| Nombre de vitesses | 3 vitesses + intensive (10 min) |
| Type de commandes | Lumineuses (touches) ou mécaniques selon version |
| Éclairage | Halogène ou LED (selon version) |
| Filtre antigraisse | Lavable au lave-vaisselle (tous les 2 mois max) |
| Filtre à charbon actif | Non régénérable (remplacement tous les 4 mois) ou régénérable (lavable, remplacement tous les 3 ans) |
| Fonctions spéciales | Minuteur arrêt automatique (15 min), Fonction Clean Air (10 min/h), Alarme saturation filtres |
| Alimentation électrique | 220-240 V, 50/60 Hz (vérifier plaque signalétique) |
| Classe de protection | Classe II (double isolation, sans mise à la terre) |
| Distance minimale de sécurité (table de cuisson) | 65 cm (pour cuisson électrique, gaz ou induction) |
| Diamètre de sortie d'air | Identique à l'orifice de sortie (réduction déconseillée) |
| Entretien recommandé | Nettoyage extérieur avec alcool dénaturé ; laver filtres antigraisse régulièrement |
| Consommation énergétique | Non spécifiée |
| Poids | Non spécifié |
FOIRE AUX QUESTIONS - PHOT110RPE STOVES
Questions des utilisateurs sur PHOT110RPE STOVES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice PHOT110RPE - STOVES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PHOT110RPE de la marque STOVES.

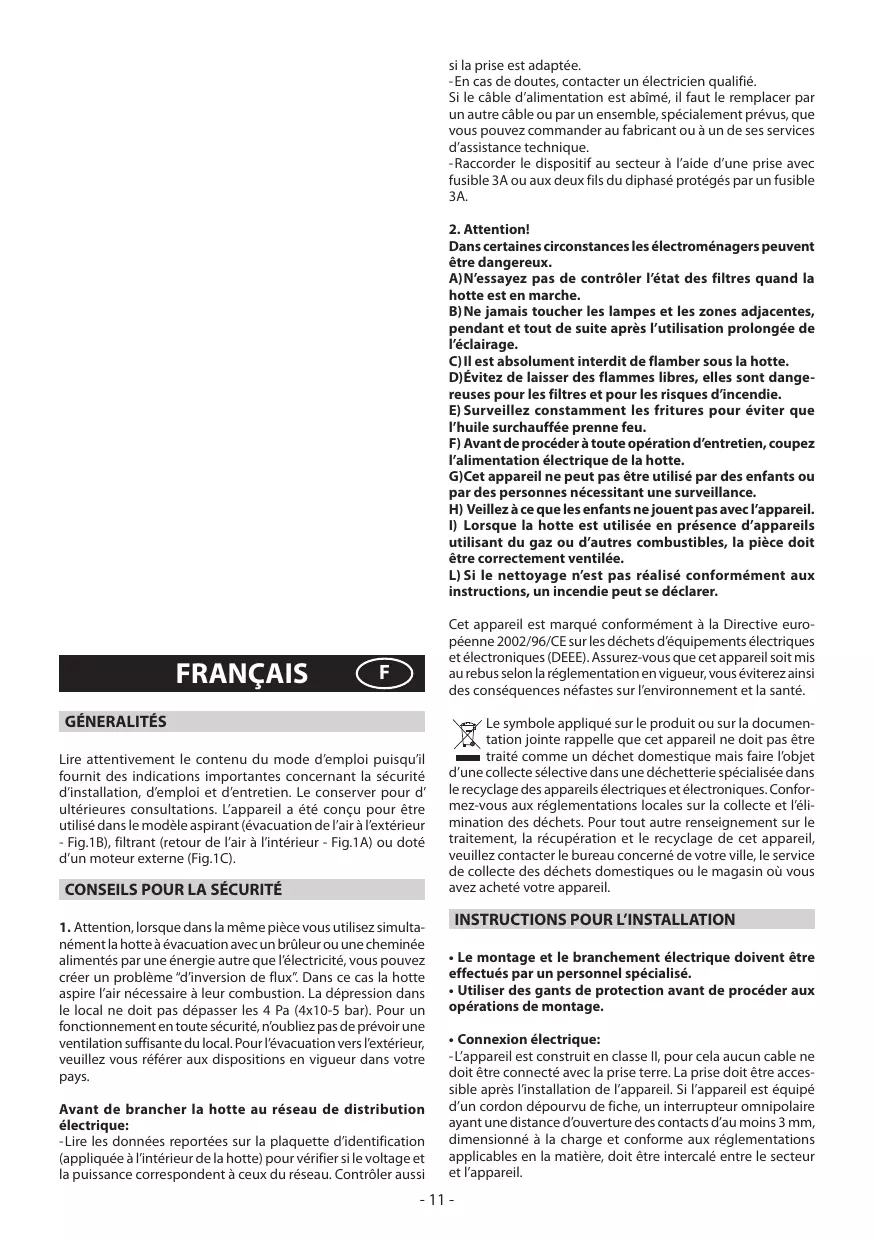

MODE D'EMPLOI PHOT110RPE STOVES
si la prise est adaptée.
En cas de doute, contacter un électricien qualifié.
Si le câble d'alimentation est abîmé, il faut le remplacer par un autre câble ou par un ensemble spécialement prévu, que vous pouvez commander au fabricant ou à l'un de ses services d'assistance technique.
Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphasé protégés par un fusible 3A.
2. Attention !
Dans certaines circonstances, les électroménagers peuvent être dangereux.
A) N'essayez pas de contrôler l'état des filtres quand la hotte est en marche. B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage. C) Il est absolument interdit de flamber sous la hotte. D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie. E) Surveillez constamment les fritures pour éviter que l'huile surchauffée prenne feu. F) Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte. G) Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance. H) Veillez à ce que les enfants ne jouent pas avec l'appareil. I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée. L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.
Cet appareil est marqué conformément à la Directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebut selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.
FRANÇAIS
GÉNÉRALITÉS
Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a été conçu pour être utilisé dans le modèle aspirant (évacuation de l'air à l'extérieur - Fig.1B), filtrant (retour de l'air à l'intérieur - Fig.1A) ou doté d'un moteur externe (Fig.1C).
CONSEILS POUR LA SÉCURITÉ
- Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.
Avant de brancher la hotte au réseau de distribution électrique :
Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi
Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.
INSTRUCTIONS POUR L'INSTALLATION
- Le montage et le branchement électrique doivent être effectués par un personnel spécialisé.
- Utiliser des gants de protection avant de procéder aux opérations de montage.
- Connexion électrique : - L'appareil est construit en classe II, pour cela aucun câble ne doit être connecté avec la prise de terre. La prise doit être accessible après l'installation de l'appareil. Si l'appareil est équipé d'un cordon dépourvu de fiche, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil.
- La connexion avec le réseau électrique doit être exécutée comme suit :
MARRON = L (ligne)
BLEU = N (neutre)
- En cas de table de cuisson électrique, à gaz ou à induction, il faut prévoir une distance de sécurité d'au moins 65 cm entre cette dernière et le point le plus bas de la hotte. S'il doit être utilisé un tuyau de connexion composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de celle inférieure. Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de celle électrique. En vue d'une manœuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig.5).
- S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.
- Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.
- Si votre appareil a été étudié pour être utilisé dans des habitations pourvues d'aspiration centralisée, effectuer les opérations suivantes :
- L'interrupteur commande l'ouverture et la fermeture d'une soupape au moyen d'un dispositif thermoélectrique. En commutant l'interrupteur sur la position ON, après une minute, la soupape s'ouvre en tournant de 90°, ce qui permet l'aspiration de l'air vicié. En inversant l'interrupteur sur la position OFF, après 100 secondes, la soupape se ferme.
- Fixation murale :
Exécuter les trous A en respectant les cotes indiquées (Fig.2). Fixer l'appareil au mur et l'aligner dans la position horizontale avec les éléments suspendus. Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis A (Fig.4). En cas de différents montages, utiliser des vis et des goujons à expansion adéquats au type de mur (par exemple béton armé, placoplâtre, etc.). Au cas où les vis et les goujons seraient fournis avec l'appareil, s'assurer qu'ils sont adéquats au type de paroi où sera fixée la hotte.
- Fixation des raccords télescopiques de décoration :
Prévoir l'alimentation électrique à l'intérieur de l'encombrement du raccord de décoration. Si votre appareil doit être installé dans le modèle aspirant ou doté d'un moteur externe, prévoir le trou de l'évacuation de l'air. Régler d'abord la largeur de la bride de support du raccord supérieur (Fig.3), ensuite la fixer au plafond, de manière à ce qu'elle soit sur l'axe de votre hotte au moyen des vis A (Fig.3), tout en respectant la distance depuis le plafond indiquée à la Fig.2. Raccorder la bride C au trou d'évacuation de l'air au moyen d'un tube de raccordement (Fig.4). Introduire le raccord supérieur à l'intérieur du raccord inférieur et appuyer sur la coque. Retirer le raccord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig.3). Si on veut transformer la hotte du modèle aspirant au modèle filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.
- Modèle filtrant :
Installer la hotte et les deux raccords suivant l'indication reportée au paragraphe concernant le montage de la hotte dans le modèle aspirant. En cas de montage du raccord filtrant, se rapporter aux instructions figurant dans le jeu. Si le jeu n'est pas fourni, commandez-le à votre revendeur comme accessoire. Les filtres doivent être appliqués au groupe aspirant situé à l'intérieur de la hotte en les centrant par rapport au groupe aspirant et en les tournant de 90 degrés jusqu'au déclic d'arrêt (Fig.6).
EMPLOI ET ENTRETIEN
- Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même, il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.
- Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air ; par conséquent, il peut se boucher en un temps qui varie en fonction de l'utilisation de l'appareil.
- Pour prévenir le danger d'incendie, chaque 2 mois au maximum, il est nécessaire de laver les filtres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaisselle à basse température et cycle court.
- Après plusieurs lavages, la couleur peut changer. Cela ne donne pas droit à une demande de remplacement.
- Les filtres à charbon actif servent à purifier l'air qui sera rejeté dans la pièce et à atténuer les odeurs générées par la cuisson.
- Les filtres à charbon actif non régénérables doivent être remplacés chaque 4 mois au maximum. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de la régularité avec laquelle vous effectuez le nettoyage du filtre anti-graisse.
- Les filtres à charbon actif régénérables doivent être lavés à la main, avec des détergents neutres non abrasifs, ou dans le lave-vaisselle à température maximale de 65°C (le cycle de lavage doit être complet et sans plats). Enlever l'eau en excès sans abîmer le filtre, retirer les parties en plastique, faire sécher le matelas au four pendant au moins 15 minutes environ et à la température maximale de 100°C. Cette opération doit être répétée chaque 2 mois pour maintenir efficace la fonction du filtre à charbon régénérable. Ces derniers doivent être remplacés au maximum chaque 3 ans ou lorsque le matelas est endommagé.
- Avant de monter les filtres anti-graisses et les filtres à charbon actif régénérables, il est important que ceux-ci soient bien secs.
- Nettoyer fréquemment la hotte, à l'intérieur comme à l'extérieur, en utilisant un chiffon humidifié avec de l'alcool dénaturé ou des détergents liquides neutres non abrasifs.
- L'installation d'éclairage est conçue pour l'utilisation pendant la cuisson et non pour l'utilisation prolongée pour illuminer la pièce. L'utilisation prolongée de l'éclairage réduit considérablement la durée moyenne de la lampe.
- Si l'appareil est pourvu de lumière de courtoisie, elle peut être utilisée pour l'emploi prolongé de l'éclairage général de la pièce.
- Attention : la non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres comporte des risques d'incendie. Il est donc recommandé de suivre les instructions suggérées.
- Remplacement des lampes halogènes (Fig.7A) :
Pour changer les lampes halogènes B, retirez le verre C en faisant levier dans les fentes prévues. Remplacez-les par des lampes de même type. Attention : ne touchez pas aux lampes à mains nues.
- Remplacement des lampes à LED (Fig.7B) :
Si la version de l'appareil est avec lampes à LED, elles doivent
être obligatoirement remplacées par un technicien spécialisé.
- Remplacement des ampoules à incandescence/halogènes (Fig.8) :
Utiliser uniquement des ampoules du même type et de même puissance que celles installées sur l'appareil.
- Commandes lumineuses (Fig.9) : les symboles sont les suivants :
A = Touche ÉCLAIRAGE
B = Touche OFF
C = Touche PREMIÈRE VITESSE
D = Touche DEUXIÈME VITESSE
E = Touche TROISIÈME VITESSE
F = Touche MINUTEUR ARRÊT AUTOMATIQUE 15 minutes (*)
Si votre appareil est équipé de la fonction vitesse INTENSIVE, en partant de la TROISIÈME vitesse et en maintenant appuyée la touche E pendant environ 2 secondes, cette vitesse sera activée pendant 10 minutes, après lesquelles l'appareil reviendra à la vitesse précédemment configurée. Quand la fonction est activée, la LED clignote. Pour interrompre cette vitesse avant les 10 minutes, appuyez sur la touche E. Pour certains modèles, on peut même activer la fonction avec la première et la deuxième vitesse.
En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction « clean air » s'active. Cette fonction démarre le moteur pour 10 minutes par heure à la première vitesse. Dès que la fonction est activée, le moteur démarre en 1ère vitesse pendant 10 minutes, pendant lesquelles les boutons F et C doivent clignoter en même temps. À la fin de ce temps, le moteur s'arrête et la diode électroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reparte en 1ère vitesse 50 minutes plus tard. Les diodes électroluminescentes F et C recommencent à clignoter pendant 10 minutes, et ainsi de suite. En appuyant sur n'importe quelle touche à l'exception des touches de lumière, la hotte retourne immédiatement à son fonctionnement normal (par exemple, en appuyant sur le bouton D, la fonction « clean air » se désactive et le moteur passe directement à la 2ème vitesse ; en appuyant sur le bouton B, la fonction se désactive).
(*) La fonction « MINUTEUR ARRÊT AUTOMATIQUE » retarde l'arrêt de la hotte, qui continuera de fonctionner à la vitesse de service en cours au moment de l'activation de cette fonction, pendant 15 minutes.
- Saturation des filtres anti-graisse/charbon actif :
- Lorsque la touche A clignote avec une fréquence de 2 secondes, les filtres anti-graisse doivent être lavés.
- Lorsque la touche A clignote avec une fréquence de 0,5 seconde, les filtres à charbon actif doivent être remplacés ou nettoyés selon le type de filtre. Lorsque les filtres nettoyés sont remis en place, réinitialisez la mémoire électronique en appuyant sur la touche A pendant environ 5 secondes jusqu'à ce qu'elle arrête de clignoter.
- Commandes à curseur (Fig.10) : les symboles sont les suivants :
A = Interrupteur lumière
A1 = Bouton Off
A2 = Bouton On
C = Contrôle de vitesse
C1 = Bouton Off
C2 = Bouton PREMIÈRE VITESSE
C3 = Bouton SECONDE VITESSE
C4 = Bouton TROISIÈME VITESSE.
- Commandes mécaniques (Fig.11) : les symboles sont indiqués ci-dessous :
A = Touche ÉCLAIRAGE/ON-OFF
B = Touche OFF/PREMIÈRE VITESSE
C = Touche DEUXIÈME VITESSE
D = Touche TROISIÈME VITESSE
Si la hotte est éteinte en première, deuxième ou troisième vitesse, au moment où elle est rallumée, elle redémarre avec la même vitesse de fonction configurée au moment de l'arrêt.
- Commandes mécaniques (Fig.12.A.B.C) : les symboles sont les suivants :
A = Touche ÉCLAIRAGE
B = Touche OFF
C = Touche PREMIÈRE VITESSE
D = Touche DEUXIÈME VITESSE
E = Touche TROISIÈME VITESSE
G = Voyant MOTEUR EN MARCHE.
NOUS DÉCLINONS TOUTE RESPONSABILITÉ POUR LES ÉVENTUELS DÉGÂTS PROVOQUÉS PAR L'INOBSERVATION DES SUSPITES INSTRUCTIONS.
- ATTENTION
- FRANÇAIS
- GÉNÉRALITÉS
- CONSEILS POUR LA SÉCURITÉ
- AVANT DE BRANCHER LA HOTTE AU RÉSEAU DE DISTRIBUTION ÉLECTRIQUE
- INSTRUCTIONS POUR L'INSTALLATION
- FIXATION MURALE
- FIXATION DES RACCORDS TÉLESCOPIQUES DE DÉCORATION
- MODÈLE FILTRANT
- EMPLOI ET ENTRETIEN
- REMPLACEMENT DES LAMPES HALOGÈNES (FIG.7A)
- REMPLACEMENT DES LAMPES À LED (FIG.7B)
- REMPLACEMENT DES AMPOULES À INCANDESCENCE/HALOGÈNES (FIG.8)
- COMMANDES LUMINEUSES (FIG.9) : LES SYMBOLES SONT LES SUIVANTS
- SATURATION DES FILTRES ANTI-GRAISSE/CHARBON ACTIF
- COMMANDES À CURSEUR (FIG.10) : LES SYMBOLES SONT LES SUIVANTS
- COMMANDES MÉCANIQUES (FIG.12.A.B.C) : LES SYMBOLES SONT LES SUIVANTS
- NOUS DÉCLINONS TOUTE RESPONSABILITÉ POUR LES ÉVENTUELS DÉGÂTS PROVOQUÉS PAR L'INOBSERVATION DES SUSPITES INSTRUCTIONS
Marque : STOVES
Modèle : PHOT110RPE
Catégorie : Hotte aspirante
