C3523 - Réfrigérateur congélateur combiné LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Réfrigérateur combiné
Capacité totale	319 litres
Dimensions approximatives	Hauteur : 186 cm, Largeur : 60 cm, Profondeur : 65 cm
Poids	70 kg
Classe énergétique	A++
Alimentation électrique	220-240 V, 50 Hz
Consommation d'énergie annuelle	250 kWh
Fonctions principales	Réfrigération, congélation, mode vacances
Type de froid	Froid ventilé
Entretien et nettoyage	Nettoyage intérieur régulier, dégivrage automatique
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité modérée
Système de sécurité	Verrouillage de porte, alarme de température
Compatibilités	Compatible avec accessoires Liebherr
Accessoires inclus	Clayettes en verre, bacs à légumes

FOIRE AUX QUESTIONS - C3523 LIEBHERR

Comment régler la température de mon réfrigérateur LIEBHERR C3523 ?

Pour régler la température, appuyez sur le bouton de réglage de la température situé à l'intérieur du réfrigérateur. Utilisez les flèches pour ajuster la température souhaitée entre 3°C et 7°C.

Pourquoi mon réfrigérateur ne refroidit-il pas correctement ?

Assurez-vous que le réfrigérateur est correctement branché et que la porte est bien fermée. Vérifiez également que les ventilations ne sont pas obstruées et nettoyez les serpentins à l'arrière si nécessaire.

Que faire si je remarque de la condensation à l'intérieur de mon réfrigérateur ?

La condensation peut être causée par une porte mal fermée ou par une température ambiante trop élevée. Vérifiez que la porte est bien scellée et ajustez la température si nécessaire.

Comment nettoyer le réfrigérateur LIEBHERR C3523 ?

Débranchez le réfrigérateur avant de le nettoyer. Utilisez un mélange d'eau tiède et de savon doux pour essuyer les surfaces intérieures. Ne pas utiliser de produits abrasifs. Rincez avec un chiffon humide et séchez soigneusement.

Mon réfrigérateur fait un bruit inhabituel, que dois-je faire ?

Des bruits peuvent être normaux lors du fonctionnement. Cependant, si le bruit est fort ou persistant, vérifiez que le réfrigérateur est de niveau et n'est pas en contact avec d'autres objets. Si le problème persiste, contactez un service après-vente.

Comment activer le mode vacances sur mon réfrigérateur ?

Pour activer le mode vacances, maintenez enfoncé le bouton 'vacances' jusqu'à ce que le témoin lumineux s'allume. Ce mode permet d'économiser de l'énergie en maintenant une température optimale sans geler les aliments.

Quel est le niveau sonore normal pour le LIEBHERR C3523 ?

Le niveau sonore normal pour ce modèle est d'environ 38 dB, ce qui est considéré comme silencieux. Si le bruit dépasse ce niveau, vérifiez les éléments mentionnés dans la question précédente.

Comment régler le compartiment congélateur ?

Le compartiment congélateur peut être réglé via le panneau de contrôle. Appuyez sur le bouton du congélateur et ajustez la température selon vos besoins, généralement entre -18°C et -24°C.

Les lumières de mon réfrigérateur ne s'allument pas, que faire ?

Vérifiez que le réfrigérateur est bien branché. Si les lumières ne s'allument toujours pas, il se peut qu'une ampoule soit grillée. Remplacez l'ampoule appropriée ou contactez un technicien si nécessaire.

Comment vérifier l'état du filtre à air ?

Pour vérifier le filtre à air, consultez le manuel d'utilisation. En général, le filtre doit être remplacé tous les 6 mois ou lorsque vous remarquez une odeur désagréable à l'intérieur du réfrigérateur.

MODE D'EMPLOI C3523 LIEBHERR

Consignes d'utilisation

Combinaison réfrigérateur-congélateur avec commande électronique

Congélateur

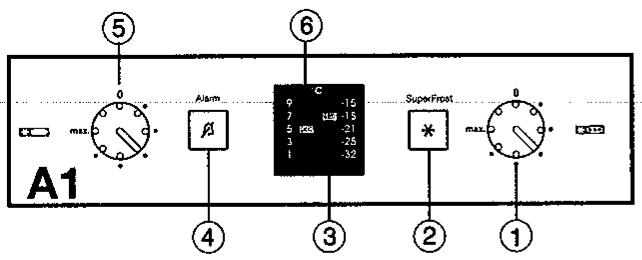

① interrupteur Marche-Arrêt et thermostat (2) Touche SuperFrost, allumée = fonction activée ③ Affichage de réglage de la température de congélation (4) Touche d'arrêt alarme sonore, allumée = température trop élevée dans le congélateur

Réfrigérateur

Interrupteur Marche-Arrêt et thermostat Affichage de réglage de la température de réfrigération

Position du réglage de température

Réglage recommandé :

Réfrigérateur: 5°C

Congélateur: -18°C

Pour la congélation rapide des produits frais.

• Appuyer un court instant sur la touche SuperFrost (2) pour qu'elle s'allume.
• Laisser fonctionner l'appareil sous ce régime
• Au bout d'environ 65 heures, la fonction SuperFrost s'arrête automatiquement.

Plaquette signalétique, fig. A2

Désignation ② Numéro S. A. V. ③ Numéro de l'appareil ④ Pouvoir de congélation en kg/24h

Description de l'appareil et de ses aménagements, fig. a refrigerateur 5°c environ

Poignées de transport

Éléments de commande et de contrôle

Compartiment fromage et beurre

Bac à oeufs*

Surface de rangement en deux parties pour les aliments de grande taille, surfaces de rangement modulables*

Cloison de maintien bouteilles et conserves modulable*

Balconnets modulables*

Eclairage intérieur

Écoulement eau de dégivrage (réfrigérateur)

Zone la plus froide, pour tous les aliments sensibles et facilement périssables

Bacs à légumes

Plaquette signalétique

Balconnet maxi-bouteilles

Congélateur -18°c environ

Tablette de congélation, accumulateur de froid, bac à glaçons*

Système d'identification*

Tiroirs à façons transparentes

Écoulement eau de dégivrage (congélateur)

Pieds réglables, poignées de transport, roulettes de transport à l'arrière

Vous avez fait l'acquisition d'un nouvel appareil et nous vous en félicitons. Notre choix s'est porté sur un appareil bénéficiant des techniques du froid les plus évoluées, qui garantissant à votre appareil une longue durée de vie et une sécurité d'emploi irréprochable.

L'équipement de votre appareil vous offre un niveau de confort quotidien très élevé.

Par l'acquisition de cet appareil, fabriqué suivant des procédés sans danger pour l'environnement et avec des matériaux recyclables, vous apportez également votre contribution active à la protection de l'environnement.

Afin de connaître tous les avantages de votre nouvel appareil, veuillez lire attentivement les consignes d'utilisation.

Nous espérons que votre nouvel appareil vous donnera entière satisfaction.

Nous vous prions de conserver soigneusement ces consignes d'utilisation et, le cas échéant, de les remettre au nouvel acquéreur de l'appareil si le dernier est cédé à une tierce personne.

Ce mode d'emploi est valable pour plusieurs appareils, des différences sont par conséquent possibles.

Sommaire

Principales caractéristiques de l'appareil 22

Sommaire 23

Prescriptions 23

Recommandations pour l'économie d'énergie... 23

Recommandations et consignes de sécurité 24

Protection de l'environnement 24

Mise en place. 24

Raccordement électrique. 24

Mise en service et éléments de contrôle. 25

Mise en marche et arrêt de l'appareil 25

Réglage de la température 25

SuperFrost 25

Affichage de réglage de la température 25

Alarme sonore, voyant rouge d'alarme 25

Réfrigérateur. 26

Rangement des aliments 26

Intérieur modulable 26

Éclairage intérieur 26

Congélateur 27

Congélation en mode SuperFrost 27

Conseils pour la congélation et la conservation 27

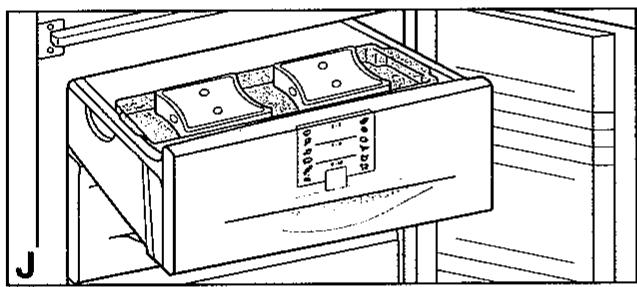

Système d'identification 28

Tablette de congélation 28

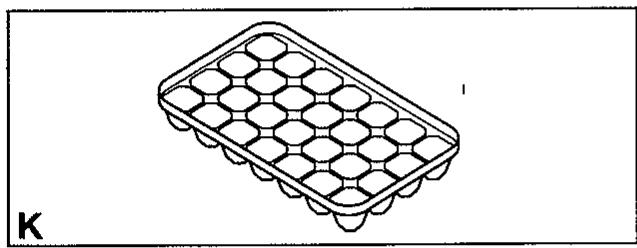

Accumulateurs de froid 28

Pannes éventuelles - problèmes 30

Plaquette signalétique et SAV 30

Mise en place et instructions de montage

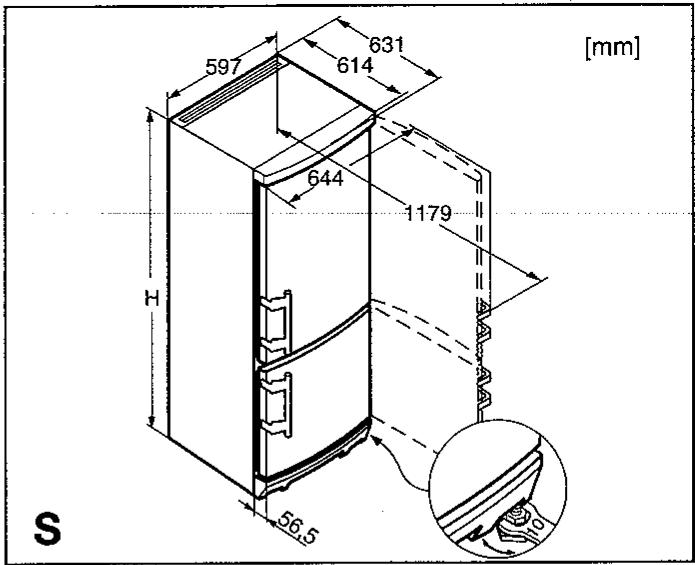

Dimensions hors tout 30-31

Inversion du sens d'ouverture de la porte.... 30-31

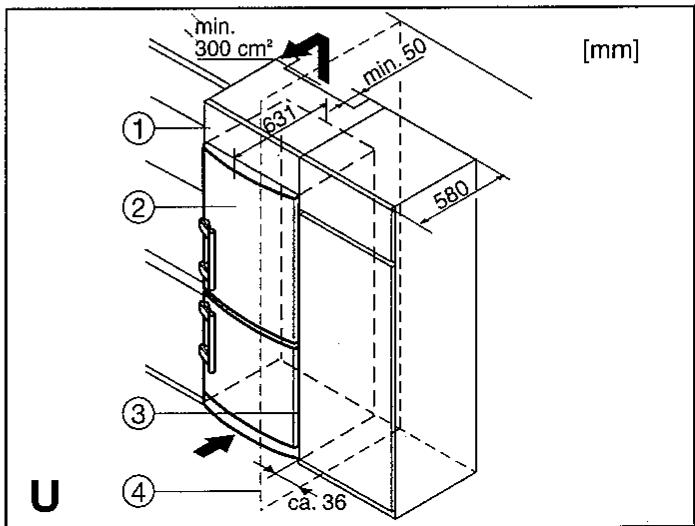

Insertion entre deux éléments de cuisine 31

Montage des panneaux décors. 31

Prescriptions

• Cet appareil est conçu pour la réfrigération, la congélation et la conservation de denrées alimentaires et la préparation de glaçons. Il est strictement réservé à l'usage domestique. En cas d'utilisation en milieu professionnel, il convient de respecter les réglementations s'appliquant à la profession.

L'appareil est conçu pour fonctionner à certaines températures ambiantes, suivant sa classe climatique. Celles-ci ne doivent pas être dépassées. La classe climatique de votre appareil est indiquée sur la plaquette signalétique :

Classe climatique	Température ambiente
SN	+10°C à +32°C
N	+16°C à +32°C
ST	+18°C à +38°C
T	+18°C à +43°C

L'étanchéité du circuit réfrigérant est éprouvée. - Ce article est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives CE 73/23/CEE et 89/336/CEE.

Recommandations pour l'économie d'énergie

Veiller à ne pas obstruer les orifices de ventilation. - Eviter les ouvertures prolongées de la porte. - Classer vos aliments par groupes de produits et ne pas dépasser la date limite de conservation. - Bien emballer ou couvrir vos aliments avant de les conserver; vous évitez ainsi la formation de givre. Laisser refroidir les aliments chauds à température ambiante avant de les ranger dans l'appareil. Faire décongeler vos denrées dans le réfrigérateur. - Dégivrer le congélateur lorsqu'il y a formation d'une épaisse couche de givre. Le rendement frigorifique s'en trouve amélioré et la consommation d'énergie réduite. - Maintenir la porte de votre appareil fermée en cas de coupure de courant. Vous retardez ainsi la remontée en température et préservez ainsi plus longtemps la qualité de vos produits congelés.

Protection de l'environnement

Les matériaux d'emballage, de protection de l'appareil et des pièces isolées sont fabriqués à partir de matières recyclables.

Carton ondulé/carton - Pièces moulées en polystyrène sans CFC - Feuilles et sachets en polyéthylène - Colliers de serrage en polypropylène - Les matériaux d'emballage ne sont pas des jouets pour les enfants! Danger d'étouffement avec les films plastiques! - Veuillez apporter les matériaux d'emballage dans la déchetterie la plus proche pour qu'ils puissent être réutilisés ou recyclés.

Votre ancien appareil

contient encore des matériaux de valeur. Il doit faire l'objet du tri de déchets.

• Mettez immédiatement votre ancien appareil hors service. Pour cela, le débrancher et couper le câble d'alimentation électrique. Veuillez retirer la fermeture à ressort ou à verrou pour éviter que les enfants, en jouant, ne restent enfermés à l'intérieur de l'appareil : ils risqueraient d'étouffer. Veillez à ne pas détruire le circuit frigorifique de votre ancien appareil jusqu'à son enlèvement ou son transport dans une déchetterie mise en place par les communes. Vous éviterez ainsi que le réfrigérant contenu dans le circuit frigorifique ou de l'huile ne s'échappent accidentellement.
• Pour tout renseignement détaillé sur le fluide réfrigérant employé, consultez la plaquette signalétique. Mousse isolante : PU au pentane. Pour toute information concernant les dates d'enlèvement ou les déchetteries, veuillez vous adresser au service local de voirie ou à la mairie de votre commune.

Consignes de sécurité

• Afin d'éviter tout accident matériel ou corporel, ne transportez l'appareil que dans son emballage et faites appel à une deuxième personne pour mettre en place l'appareil. Le réfrigérant R 600a utilisé ne présente pas de danger pour l'environnement mais est inflammable. Veillez à ne pas endommager les tubes du circuit frigorifique. Une projection de réfrigérant dans les yeux peut provoquer des blessures. Le réfrigérant peut aussi s'enflammer.
• En cas de fuite du réfrigérant, éloigner les flammes vives ou les sources d'allumage de la proximité de la fuite, débrancher la prise et bien aérer la pièce.
• En cas de détérioration de l'appareil, contacter immédiatement le fournisseur avant même de brancher l'appareil.
• Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.
• En cas de panne, mettre l'appareil hors service en débranchant l'appareil (sans tirer sur le cable) ou en dévissant le fusible.
• Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuées que par un Service Après-Vente agréé. Cette consigne s'applique également au remplacement du câble d'alimentation.

Recommandations d'utilisation

• Ne pas conserver de matières explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre appareil. En cas de fuite éventuelle, ces gaz risquent en effet de s'enflammer au contact d'éléments électriques de votre appareil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme. Veillez à ce que vos alcools forts soient bien fermés et conservez-les verticalement.
• Ne pas manipuler de flammes vives ou de sources d'allumage à l'intérieur de l'appareil.

• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (appareils de nettoyage à vapeur, appareils de chauffage, etc.).
• Ne pas utiliser le socle, les portes, les tiroirs, etc. comme marchepied ou comme support.
• Ne pas laisser les enfants jouer avec l'appareil (par exemple, ne pas les laisser s'asseoir dans les tiroirs ou se suspendre à la porte).
• Ne pas consommer la glace alimentaire, notamment la glace à l'eau et les glacons, à la sortie de l'appareil, afin d'éviter tout risque de brûlures pouvant être provoquées par les températures très basses.
• Pour éviter tout risque d'intoxication alimentaire, ne pas consommer des aliments stockés au-delà de leur date limite de conservation.

Mise en place

Lors de l'installation/encastrement, veiller à ne pas endommager les tubulures du circuit frigorifique. - Le site d'installation de votre appareil doit impérativement être conforme à la norme EN 378, à savoir un volume de 1 m³ pour 8 g de fluide réfrigérant type R 600a, pour interdir toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigerant sont indiquées sur la plaquette signalétique à l'intérieur de l'appareil. Évitez d'installer l'appareil à un endroit directement exposé aux rayons du soleil, près d'une cuisinière, d'un chauffage ou de tout autre appareil chauffant ainsi que dans des lieux humides et exposés à des projections d'eau. - Caler solidement l'appareil installé à l'emplacement voulu, en réglant la hauteur des pieds à l'aide de la clé 10 fournie. - Ne pas déplacer les grilles de ventilation. Veiller à une bonne ventilation de l'appareil. Pour en savoir plus à ce sujet : voir les instructions du chapitre „Mise en place et instructions de montage". - Ne poser aucun appareil générateur de chaleur (four à micro-ondes, grille-pain etc.) sur votre réfrigérateur ou congélateur! Lors de la première ouverture, la poignée s'enclenche en position d'utilisation, ce qui est perceptible au léger déclic. - Ôter toutes les sécurités de transport : - Retirer les autocollants ou pièces d'écartement des surfaces de rangement et positionner ces dernières à la hauteur souhaitée. - Retirer tous les films de protection : sur les coutures, la façade et les côtés*.

Raccordement électrique

Assurez-vous que le courant (courant alternatively) et la tension correspondent bien aux indications de la plaquette signalétique de l'appareil située à l'intérieur de l'appareil à gauche, fig. A.

• Ne branchez l'appareil qu'à une prise de courant conforme avec mise à la terre.
• Le fusible de protection de la prise doit être au moins de 10 A. S'assurer également que la prise de courant n'est pas située derrière l'appareil et qu'elle est facilement accessible.
• Ne pas
• raccorder l'appareil à des onduleurs,
• utiliser l'appareil avec les prises économiques d'énergie : l'électronique pourrait être endommagée,
• raccorder sur une rallonge avec d'autres appareils - danger de surchauffe.
• En détachant le câble secteur noué au dos de l'appareil, veiller à ôter le serre-cable de l'appareil pour éviter toute vibration de ce dernier.

Il est recommandé de nettoyer l'appareil avant la mise en service (voir chapitre „Nettoyage" pour de plus amples détails). Mettre en marche l'appareil environ 4 heures avant d'introduire les premiers produits dans le congélateur. Placer les produits congelés seulement lorsque le voyant rouge d'alarme est étêt.

Le réfrigérateur et le congélateur peuvent fonctionner indépendamment l'un de l'autre, fig. A1.

Mise en marche et arrêt de l'appareil

• Mise en marche : tourner la fente du thermostat (① pour le congélateur et ⑤ pour le réfrigérateur) à l'aide d'une pièce de monnaie jusqu'à ce que les affichages de réglage de la température (③) et (⑥) clignotent/allument. Le réfrigérateur est en marche lorsque l'affichage de réglage de la température ⑥ et l'éclairage intérieur sont allumés. Le congélateur est en marche lorsque l'affichage de réglage de la température ③ est allumé. Le voyant rouge de la touche d'alarme reste allumé tant que la température de congélation n'est pas assez BASSE. Pour de plus amples informations, voir le chapitre „Alarme sonore, voyant rouge d'alarme".
• Arrêt : amener la fente du thermostat (① pour le congélateur et ⑤ pour le réfrigérateur) sur la position „0“ jusqu'en butée.
• Réfrigérateur : l'affichage de réglage de la température (6) et l'éclairage intérieur sont éteints.
• Congélateur: l'affichage de réglage de la température et toutes les touches sont éteints.

Réglage de la température

Tourner les fentes des thermostats ① et ⑤ à l'aide d'une pièce de monnaie jusqu'à ce que les voyants de la température désirée ③ et ⑥ s'allument. Les différentes positions de la fente signifient :

1re position = température maximale, puissance minimale Position „max.“ = température minimale, puissance maximale

• Réglage de température recommandé:

Pour le réfrigérateur: 5°C Pour le congélateur: -18°C

Lors du réglage de la température, le voyant de la température réglée clignote.

Remarque: noter que la température du réfrigérateur dépend de la fréquence d'ouverture de la porte, des produits chargés et de la température ambiant du local.

Réajuster eventuellement le thermostat en conséquence.

Superfrost ②

Les produits frais doivent être congelés à cœur le plus rapidement possible. Pour cela, les produits déjà stockés dans votre compartiment congélation doivent obtenir une réserve de froid. Cette operation permet de préserver au mieux la valeur nutritive, l'aspect et la saveur des denrées congelées.

• La quantité maximale de denrées (en kg) que vous pouvez congeler en 24 h est indiquée sur la plaquette signalétique sous la rubrique „Pouvoir de congélation... kg/24h". Cette valeur maximale varie selon le modèle et sa classe climatique.

Pour de plus amples informations, voir le chapitre „Congélation en mode SuperFrost".

Affichage de réglage de la température

③ pour le congélateur

(6) pour le réfrigérateur

Lorsque l'affichage de réglage de la température est allumé, l'appareil est alors en service. - Chaque voyant correspond à une plage de température. Ils affichent la valeur choisie de la température de réfrigération/congélation.

Voyant rouge d'alarme

L'alarme sonore et le voyant rouge d'alarme vous aident à préserver la qualité de vos denrées congelées et à faire des économies d'énergie.

L'alarme sonore s'éteint

• en appuyant sur la touche d'arrêt alarme ④,
• automatiquement lorsque la température de conservation atteinte est suffisamment basse.
• L'alarme sonore retentit toujours lorsque la température du congélateur n'est pas assez BASSE (dépend du réglage de température sélectionné).
• Simultanément, le voyant rouge de la touche d'arrêt alarmé clignote.

Causes possibles :

Des produits frais ont été introduits dans le congélateur, alors qu'ils étaient encore chauds, - une quantité excessive d'air chaud ambiant s'est introduite dans le congélateur pendant que vous rangeiez ou sortiez vos produits. La variation de température en résultat n'a aucune influence sur les produits congelés.

• En appuyant sur la touche d'arrêt alarme, le voyant d'alarme qui clignotait reste allumé en permanence. Il s'éteindra dès que l'accident ayant déclenché l'alarme aura été éliminé et que la température atteinte dans le congélateur sera suffisamment basse. Dans ces conditions, la fonction d'alarme sonore sera automatiquement réactivée.
• Seul le clignotement simultané de la touche SuperFrost et de l'un des voyants d'affichage de la température indique une panne. Veuillez prendre contact avec votre S. A. V. en lui indiquant le clignotement que vous avez observé. En possession de cette information, le S. A. V. pourra intervenir rapidement et d'une manière ciblée.

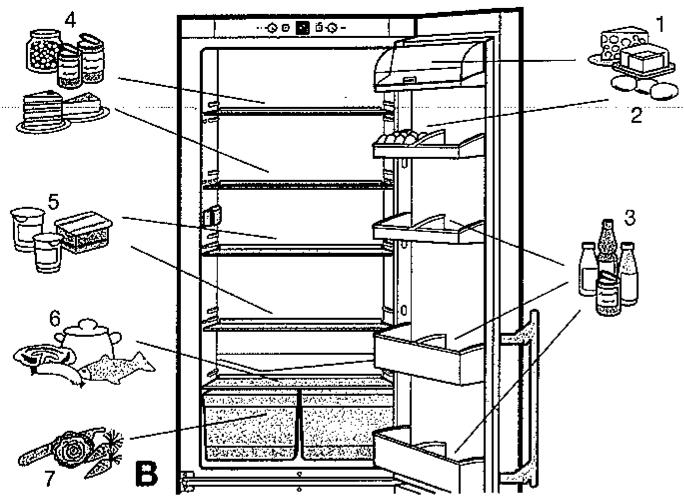

1 Beurre, fromage 2 Œufs 3 Boîtes, boissons, bouteilles 4 Conserves 5 Produits laitiers, pâtisseries 6 Viandes et charcuterie, poisson, plats cuisinés 7 Fruits, légumes, salades

Rangement des aliments

La circulation naturelle de l'air à l'intérieur du réfrigerateur permet d'obtenir un étagement correspondant aux températures de stockage des différentes denrées. La zone la plus froide est située au-dessus des bacs à légumes et contre la paroi arrière (idéale pour conserver charcuterie et viandes). La zone la moins froide se trouve dans la partie supérieure et la contre-porte du réfrigerateur (idéale pour le beurre et le fromage). Nous recommandons donc de ranger les aliments suivant "l'exemple de rangement" de la fig. B.

Conseils pour la réfrigération

• Eviter de disposer les aliments trop près les uns des autres, pour permettre une bonne circulation de l'air.
• Les alimentés qui ont tendance à dégager ou à absorber les odeurs ou les saveurs d'autres alimentés, ainsi que les liquides, doivent toujours être conservés dans des récipients hermétiques ou recouverts d'une protection.
• Les alimentés à émissions d'éthylène et sensibles à l'éthylène, comme les fruits, les légumes et la salade, doivent toujours être conservés séparément ou emballés pour ne pas réduire la durée de stockage. Ne pas stocker ensemble par exemple des tomates avec des kiwis ou du chou.

Intérieur modulable

Les surfaces de rangement et les balconnets de porte peuvent être déplacés suivant la place nécessaire.

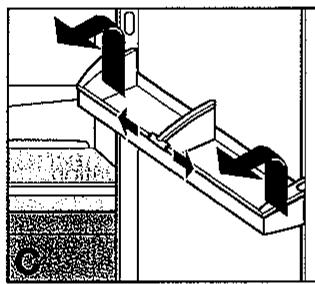

Pour changer de place les balconnets de porte, fig. C: pousser les balconnets de porte, les sortir par l'avant et les remettre en procédant dans l'ordre inverse. Pour éviter que les bouteilles ne se renversent à l'ouverture et à la fermeture de la porte, modifier la position de la cloison de maintien bouteilles. Pour changer de place les surfaces de rangement, fig. D: - les soulever et les tirer vers l'avant, puis les basculer vers le haut pour les sortir.

Remettre toujours les surfaces de rangement avec les butées arrière orientées vers le haut pour éviter que les denrées ne se collent sur la paroi du fond.

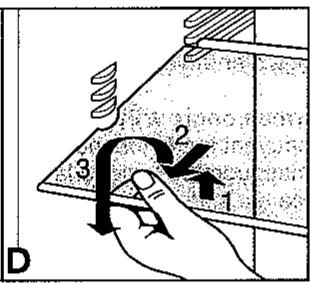

• Un dispositif de blocage empêche les tablettes en verre d’être complètement retirées involontairement.

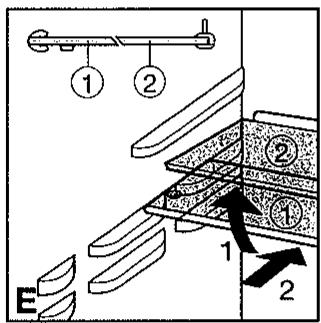

• Si vous avez besoin de place pour ranger de grandes bouteilles ou des récipients volumineux,
• soulever légèrement la partie avant de la tablette en verre* et la faire coulisser doucement sous la partie arrière jusqu'à ce que le dispositif s'enclenche dans les rainures d'appui, voir fig. E.

Éclairage intérieur

Si la porte est restée ouverte, l'éclairage intérieur s'éteint automatiquement au bout d'environ 15 mn. Si l'éclairage intérieur ne s'allume pas lors d'une courte ouverture de porte, alors que l'affichage de la température fonctionne, il est probable que l'ampoule d'éclairage soit défectueuse.

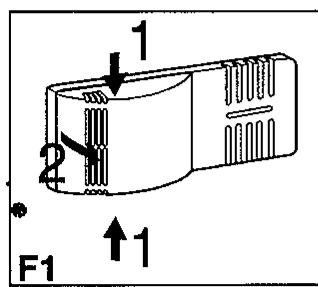

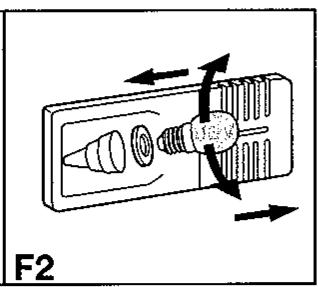

Remplacement de l'ampoule :

• Caractéristiques des ampoules : puissance maximale 25 W. Nature du courant et tension applicables à l'ampoule doit coïncider avec les indications de la plaquette signalétique de votre appareil. Utiliser seulement des ampoules de même dimension ; douille : E 14. - Arrêtez l'appareil. Débranchez la prise ou ôtez (ou dévissez) le fusible de la prise. - Comme indiqué sur la fig. F1, serrez le cache 1, le désenclipsez et le décrochez à l'arrière 2. - Remplacez l'ampoule comme indiqué en fig. F2. Forcez un peu en la vissant pour contrecarrer la friction statique de la rondelle d'arrêt. En vissant la nouvelle ampoule, veillez à ce que la rondelle d'arrêt soit bien en place dans le socle de l'ampoule. - Accrochez à nouveau le cache à l'arrière et l'enclipez latéralement.

Congélation en mode superfrost

Appuyer un court instant sur la touche SuperFrost

Appuyer un court instant sur la touche SuperFrost pour qu'elle s'allume.

La température de congélation s'abaisse, l'appareil passe à sa puissance maximale.

Pour congeler une petite quantité de produits, attendre environ 6 heures. C'est généralement suffisant. Pour congeler la quantité maximale de produits (voir plaquette signalétique), attendre environ 24 heures. - Introduire ensuite les produits frais de préférence dans les tiroirs du haut.

Pour congeler la quantité maximale de denrées, retirer les tiroirs et placer les produits emballés directement sur les plaques. Après congélation, remettre les tiroirs et y ranger les produits.

• La fonction SuperFrost s'arrête automatiquement au bout d'environ 65 heures. La congélation est alors terminée. La touche SuperFrost est éteinte. L'appareil fonctionne à nouveau en régime normal, très économique.

Remarque :

Le mode SuperFrost n'est pas nécessaire si :

• vous introduisez des surgelés dans votre congélateur,
• vous souhaitez congeler jusqu'à 2 kg de produits frais par jour.

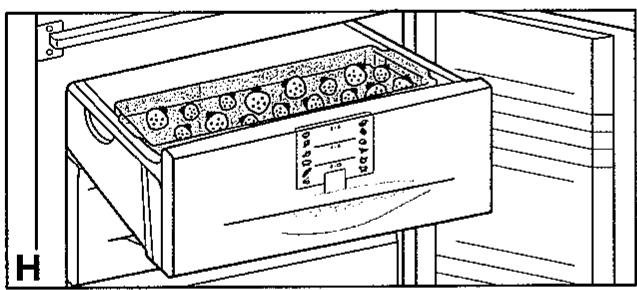

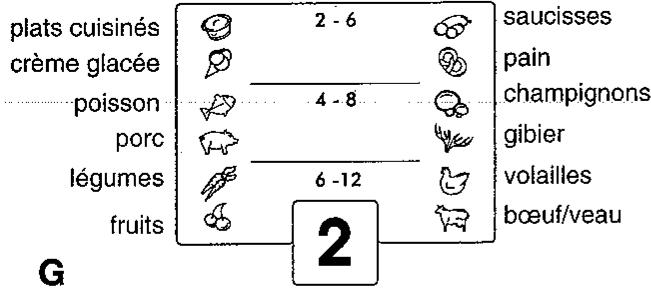

Conseils pour la congélation et la conservation

• Aliments pouvant être congelés : viandes, gibier, volailles, poissons frais, légumes, fruits, produits laitiers, pain, pâtisseries, plats cuisinés. Aliments pour lesquels la congélation est déconseillée : laitue, radis, raisins, pommes et poires entières, viandes grasses.
• N'utiliser que des emballages disponibles dans le commerce : type sacs de congélation, récipients recyclables en plastique, métal et aluminium.
• Ne pas placer des produits frais à congefer au contact de produits déjà congelés. Veiller aussi à ce que les paquets soient secs, pour éviter qu'ils ne se collent entre eux en se congelant.
• Indiquer le contenu et la date sur les paquets à congeler et respecter scrupuleusement la date limite de conservation. Vous préservez ainsi toute la qualité de vos aliments.
• Emballez toujours les aliments que vous congalez vous-même en portions adaptées à votre consommation courante. Pour une congélation rapide et correcte, respectez les quantités suivantes dans chaque paquet : fruits et légumes : paquets de 1 kg maximum, viandes : paquets de 2,5 kg maximum.
• Les légumes doivent être blanchis, après avoir été lavés et répartis en portions (les plonger 2 à 3 minutes dans l'eau bouillante, puis les refroidir rapidement en les passant sous l'eau froide). En cas d'utilisation d'une cocotte-minute ou d'un four à micro-ondes, respecter les consignes du fabricant pour cette opération.
• Ne pas saler ni épicer les produits frais et les légumes blanchis avant de les congeler. Les autres aliments peuvent être légèrement salés et épicés. Certaines épices perdent de leur saveur lors de la congélation.

SuperFrost

• Ne jamais placer de bouteilles ou canettes contenant une boisson gazeuse dans le congélateur, car elles pourraient exploser. Dans le cas d'une réfrigération rapide de boissons, stockez les bouteilles au bout d'une heure maximum. Pour la conservation : chaque tiroir/ PLAQUE résiste à une charge maximale de 25 kg de produits congelés. L'espace de ventilation entre le plafond de la cuve et la plaque supérieure doit toujours être libre! Ne jamais y stocker des denrées même si les paquets sont plats. Cet espace est essentiel pour la circulation sans entrave de l'air et le bon fonctionnement de l'appareil.
• Si vous souhaitez disposer du volume maximum, vous pouvez enlever les tiroirs et placer les produits à congeler directement sur les plaques. Ainsi tout le volume est disponible comme volume utile. Pour sortir les tiroirs : tirer jusqu'à la butée et soulever par l'avant.
• Classer les paquets par groupes de produits afin d'éviter toute ouverture prolongée de la porte et d'économiser au maximum l'énergie.
• Ne pas dépasser la date limite de conservation indiquée.

Pour la décongélation : ne décongeler que la quantité nécessaire à votre consommation. Cuisiner le plus rapidement possible les alimentés venant d'être décongelés. Les alimentés congelés peuvent être décongelés de la manière suivante :

au four/au four à chaleur tournante - au micro-ondes - à température ambiante - dans votre réfrigérateur; le froid dissipé est utilisé pour la réfrigération des autres aliments. - Des portions peu épaisses de viande et de poisson peuvent être cuisinées en cours de décongélation. - Les légumes peuvent être cuits alors qu'ils sont encore congelés (temps de cuisson réduit de moitié).

Le système d'identification des tiroirs*

Les aliments congelés doivent être consommés dans la limite des délais de conservation recommandés. Les chiffres entre les symboles indiquent la durée de conservation en mois pour plusieurs types de denrées. Les durées de conservation mentionnées sont données à titre indicatif. La durée de conservation (valeur inférieure ou supérieure) d'un produit dépend principalement de sa qualité initiale et du type de préparation réalisée avant la congélation. Pour des aliments gras, respecter les valeurs inférieures indiquées.

La tablette de congélation

La tablette de congélation permet de congeler des fruits (baies, morceaux de fruits), fines herbes et légumes sans qu'ils ne se collent entre eux. Les produits conservent ainsi au moins leur forme initiale et peuvent être décongelés en fonction de la quantité désirée.

• Étaler les produits à congeler sur la tablette de congélation, fig. H.
• Suspendre la tablette dans un des tiroirs du haut. Laisser congeler pendant 10 à 12 heures avant de les conditionner dans des sacs de congélation ou des recipients et de les placer dans un tiroir. Pour décongeler, étaler à nouveau les produits congelés les uns à côté des autres.

Les accumulateurs de froid*

En cas de coupure de courant, les accumulateurs évitant une remontée trop rapide de la température du congélateur, préservent ainsi au moins la qualité des aliments stockés.

Pour gagner de la place, placer les accumulateurs sur la tablette de congélation et les laisser congeler, fig. J.

Pour obtenir la durée de conservation maximale en cas de panne, placez les accumulateurs de froid congelés directement dans le tiroir supérieur, sur les alimentés congelés.

Préparation de glaçons

Remplir d'eau le bac à glaçons. - Placer le bac à glaçons dans l'appareil et laisser geler. - Les glaçons se détachent lorsqu'on tord légèrement le bac ou lorsqu'on le passe un court instant sous l'eau courante.

selon le modèle et l'équipement

Le réfrigérateur

de votre appareil est à dégivrage automatique. L'eau de dé-givrage s'évapore sous l'effet de la chaleur dissipée par le compresseur. Les gouttes d'eau apparaissant sur la paroi arrière du réfrigérateur sont liées au fonctionnement et par conséquent tout à fait normales.

Veillez à ce que l'eau de dégivrage puisse s'écouler sans entrave par l'orifice d'écoulement de la paroi arrière.

Congélateur

Après un certain temps, les plaques en aluminium et les façades de tiroirs se couvrent d'une couche de givre ou de glace dont l'épaisseur dépend de la fréquence d'ouverture de la porte et de la température des denrées à leur introduction (denrées encore „chaudes"). Ce phénomène est tout à fait normal. Une épaisse couche de glace augmentant la consommation d'énergie, nous recommandons de dégivrer régulièrement l'appareil :

• Un jour avant le dégivrage, mettre en fonction le mode SuperFrost ; les denrées auront ainsi une réserve de froid supplémentaire. Pour procéder au dégivrage : débrancher la prise ou mettre le thermostat congélateur sur la position 0^
• Conserver, par exemple, les denrées congelées dans leur tiroir, ou bien dans du papier journal ou des couvertures, et les recouvrir avec les accumulateurs de froid. Les conserver ensuite dans un endroit aussi frais que possible. Sortir la gouttière d'évacuation d'eau ① et placer en dessous la tablette de congélation ou un récipient adéquat. Pour accélérer le dégivrage, placer un récipient contenant de l'eau chaude, mais non bouillante, sur l'une des plaques.

Lors du dégivrage, ne pas utiliser de chauffages électriques, d'appareils de nettoyage à vapeur, de produits

dégivrants en aérosols, de flammes vives ou d'objets métalliques pour éliminer la glace. Risque de blessures et de dommages matériels! - Laisser la porte ouverte pendant le dégivrage. Essuyer l'eau restante avec un linge, nettoyer ensuite l'intérieur de l'appareil.

Nettoyage

• Avant de procéder au nettoyage, arrêter systématiquement l'appareil. Pour cela, débrancher la prise ou mettre hors circuit les protections électriques situées en amont. Nettoyer à la main l'intérieur, les équipements intérieurs ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. Ne pas utiliser d'appareil de nettoyage à vapeur - risque de dommages matériels et corporels!
• Nous conseillons l'utilisation de chiffons doux et d'un nettoyant tous usages de pH neutre. N'utilisez pour l'intérieur de l'appareil que des nettoyants et des produits d'entretien non nocifs pour les alimentés. Nettoyer les appareils en version acier inox* avec un produit nettoyant pour acier inox vendu habituellement dans le commerce. Pour obtenir une protection maximale, veuillez appliquer un produit d'entretien spécial pour acier inox après le nettoyage, uniformément et dans le sens du polissage. Au début, il est normal de constater des emplacements plus sombres et des zones où la couleur de la surface de l'inox est plus intense.
• N'utilisez jamais d'éponge abrasive/grattoir, de produits de nettoyage concentrés, de détergents sableux, fortement chlorés ou acides ou de solvants chimiques; vous risqueriez d'endommager les surfaces et de provoquer leur corrosion.

Veiller à ce que l'eau de nettoyage ne s'infiltre pas dans l'orifice d'écoulement, les grilles de ventilation et les parties électriques. Essuyer l'appareil. - Veiller à ne pas endommager ni décoller la plaquette signalétique située à l'intérieur de l'appareil (elle est importante pour le S. A. V.). Le beurrier* résiste au lave-vaisselle; laver les surfaces de rangement, tablettes en verre et autres éléments à la main. - Les surfaces de rangement peuvent être démontées pour le nettoyage; les bords et parties latérales peuvent être retirées des tablettes en verre. - Retirer tous les films de protection.

Nettoyer régulièrement l'orifice d'évacuation situé sur la

paroi arrière au-dessus des bacs à légumes, par exemple à l'aide d'un coton-tige ou autre (voir flèche dans la figure).

Nettoyer, dépussiérer une fois par an le compresseur et le condenseur (grille en métal située au dos de l'appareil). L'accumulation de poussière provoque une surconsommation d'énergie.

Veiller à n'arracher, tordre ou déteriorer aucun câble, ni aucune partie de l'appareil.

Rebrancher et remettre ensuite l'appareil en marche. Activer la fonction SuperFrost et charger le congélateur lorsque le voyant rouge d'alarme est éteint.

Lorsque l'appareil doit rester sans fonctionner pendant une période prolongée, le vider, débrancher la prise du secteur, le nettoyer comme indiqué ci-dessus et laisser la porte entrouverte pour éviter la formation de mauvaises odeurs.

Stockage des denrées dans les réfrigérateurs et règles d'hygiène alimentaire

La consommation croissante de plats cuisinés et d'autres denrées périsibles, sensibles notamment au non-respect de la chaîne du froid (1), impose une meilleure maîtrise de la température de transport et de stockage de ces produits. Dans les foyers, le bon usage du réfrigerateur et le respect de règles d'hygiène rigoureuses contribueront de façon significative et efficace à l'amélioration de la conservation des aliments.

Maîtrise de la température

• Stocker les aliments les plus sensibles dans la zone la plus froide de l'appareil, conformément aux indications figurant sur la notice.
• Attendre le refroidissement complet des plats avant de les conserver (ex. soupe). • Limiter la fréquence d'ouverture de la porte.

Respect des règles d'hygiène alimentaire

• Débarrasser les aliments de leurs doubles emballages avant de les placer dans le réfrigérateur (exemple : emballage des packs de yaourts).
• Emballer systématiquement la nourriture pour éviter toute contamination entre les denrées.
• Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour.
• Consulter les consignes d'utilisation de l'appareil en toutes circonstances et notamment pour les conseils d'entretien. Nettoyer fréquemment l'intérieur du réfrigérateur à l'aide d'un produit d'entretien sans effet oxydant sur les parties métalliques. (1) Chaîne du froid : maintien constant de la température de conservation requise pour un produit depuis son élaboration et son conditionnement jusqu'à son utilisation par le consommateur.

Votre appareil est conçu et construit de sorte à assurer la meilleure sécurité d'emploi et une grande longévité.

Si une panne venait cependant à se produire pendant le fonctionnement, veuillez alors vérifier si la perturbation n'est pas due à une erreur de commande (dans ce cas, les frais occasionnés vous seront facturés, même pendant la garantie).

Vous pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles :

Panne

Cause possible et remède

L'appareil ne fonctionne pas, l'affichage est éteint

• L'appareil est-il en position marche?
• La prise de courant est-elle bien enfoncée?
• Le fusible de la prise est-il en bon état?

L'éclairage ne fonctionne pas

• Le réfrigérateur est-il en marche?
• La porte est-elle restée ouverte pendant plus de 15 mn? L'ampoule est défectueuse. Remplacer l'ampoule d'après les indications du chapitre „Éclairage intérieur".

L'appareil est trop bruyant

L'appareil est-il bien calé, les meubles ou les objets se trouvant à proximité entrent-ils en vibration lorsque le compresseur fonctionne ? Essayer de déplacer un peu l'appareil, le mettre à niveau à l'aide des pieds régibles, écarter les bouteilles et les récipients pour éviter tout contact. - Le bruit (gargouillis) dû à la circulation du fluide est tout à fait normal. Il provient du circuit de réfrigérant.

Un clic à peine perceptible se produit à chaque fois que le compresseur (moteur) s'enclenche ou s'arrête automatiquement.

Le ronflement du compresseur est légèrement plus bruyant lorsque celui-ci s'enclenche.

• Des quantités trop importantes de produits frais ont-elles été stockées sans SuperFrost ? (voir chapitre «SuperFrost»)
• La porte de l'appareil ferme-t-elle correctement?
• La ventilation (admission et évacuation de l'air) est-elle bien réalisée ?

Libérer éventuelles les grilles de ventilation obstruées.

• La température ambianteest-elle trop chaude ? (voir chapitre „Prescriptions“) L'appareil a-t-il été trop souvent ouvert ou est-il resté trop longtemps ouvert?

Plaquette signalétique et s.a.v.

Si aucune des causes mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remédier vous-même à la panne, ou lorsque plusieurs voyants

clignotent, veuillez alors prendre contact avec votre S. A. V. le

plus proche (liste des adresses ci-jointe)

le) en lui indiquant quelles sont les

voyants qui clignotent, ainsi que

la désignation ①,

le numéro S. A. V. ② et

le numéro de l'appareil ③

figurant sur la plaquette signalétique. Grâce à ces informations, le S. A. V. interviendra rapidement et d'une manière ciblée. La plaquette signalétique se trouve à l'intérieur

de l'appareil, à gauche.

Laissez l'appareil fermé jusqu'à ce que le Service Après-Vente intervienne, afin d'éviter toute déperdition de froid.

Les dimensions hors tout sont indiquées en dernière page, dans la fig. S, et dans le tableau suivant :

Appareil, volume brut (l)		Hauteur H
voir plaquette signalétique		(mm)
289	(30.)	1625
337	(35.)	1806
375	(39.)	2000
383	(40.)	1982

Mise en place

Ne pas monter l'appareil côte à côte avec d'autres réfrigérateurs ou congélateurs. Point important pour éviter tout dommage suite aux écoulements d'eau de condensation.

Inversion du sens d'ouverture de la porte

Fig. T. Si nécessaire, vous pouvez inverser le sens d'ouverture de la porte:

Toujours effectuer l'inversion du sens d'ouverture de la porte lorsque la fiche de secteur est tirée!

• Porte ouverte, désenclipser la plinthe (1) côté charnière à l'aide d'un tournevis et la tirer vers l'avant.
• Désenclipser le cache (2) à l'aide d'un tournevis. Fermer la porte.
• Dévisser la vis M5 (3).
• Tirer vers le bas l'élément pivotant ④ avec son pivot ⑤, basculer l'ensemble et le déposer.
• Ouvrir la porte, la basculer par le bas et la retirer.
• Retirer le pivot central (6) par le bas.
• Basculer la porte du haut et la retirer par le bas (pour la variante I, veiller à ne pas perdre la douille d'écartement 9).
• Poser tous les éléments de charnière sur le côté opposé :
• En haut, procéder comme suit en fonction de la variante : Variante I (bandeau de commande visible) : désenclipser les caches ⑧ avec un tournevis à l'avant et les enlever de biais vers le bas. Dévisser le pivot ⑦ et le visser du côté opposé en utilisant l'embout à six pans creux de la clé plate fournie (clé de 5). Remonter les caches ⑧ : les remettre en place à l'arrière et les encliqueter à l'avant.

Variante II (bandeau de commande couvert) : soulever le cache ⑧ côté poignée, le déplacer vers l'extérieur ; soulever le cache côté charnière et l'enlever.

• Dévisser la tôle de mise à la terre 21 : d'abord la vis de mise à la terre 20, ensuite la vis de fixation intérieure 25.
• Dévisser le support (9) : desserrer d'abord la vis de mise à la terre (20), ensuite les vis de fixation (25). Placer le support (9) du côté opposé : pour faciliter le montage, placer le support par le haut et le serrer à fond d'abord avec la vis de fixation supérieure (25) M5, puis avec la vis (25) et enfin avec la vis de mise à la terre (20) M4.
• Tourner sur la tôle de mise à la terre (2) et la revisser sur le nouveau côté de la poignée : placer d'abord la vis de fixation (25) et ensuite la vis de mise à la terre (20).
• Placer le pivot (7) dans l'autre trou de fixation en utilisant l'embout à six pans creux de la clef plate fournie (clef de 5).
• Remonter les caches (8) : glisser le cache côté charnière vers l'extérieur et l'encliqueter ; glisser le cache côté poignée de l'extérieur et l'encliqueter.
• Charnière centrale : intervertir le cache ⑩ et le support ⑪ : dévisser les vis, déposer le cache ⑩ et le support ⑪ par le côté, les tourner de et les poser sur le côté opposé, extraire la douille ⑫ et la réintroduire par en haut.
• Charnière inférieure : soulever la pièce d'écartement ⑬, fig. T1, et la poser sur le côté opposé. Pose des portes :
• Extraire les bouchons ⑭ des paliers de porte et les poser sur le côté opposé.
• Accrocher la porte du haut sur le pivot (7) (pour la variante I, veiller à insérer la douille d'écartement (9)). Fermer la porte.

Mise en place et instructions de montage

• Engager le pivot central ⑥ par-dessous à travers le support ① dans le palier de porte. Vérifier que la porte est bien alignée à la carrosserie de l'appareil ; l'ajuster éventuellement à l'aide des trous oblongs du support.
• Accrocher la porte du bas et la fermer.
• Tourner l'élément pivotant ④ de, extraire le pivot ⑤ et assembler l'ensemble à l'envers. Monter l'ensemble sur le support ⑤ : pour cela, engager le pivot à travers le support dans le palier de porte, rabattre l'élément pivotant, le pousser vers le haut et le prémonter à l'aide de la vis ③.
• Aligner à fleur la porte à la carrosserie de l'appareil à l'aide du trou oblong du support ①5, puis serrer à fond la vis ③.
• Mettre en place la plinthe ① et appuyer pour l'enclipser.
• Porte ouverte, poser le cache (2) dans la plinthe à l'avant, l'enclipser à l'arrière.
• Déplacer les poignées 16 et les bouchons 18. Lorsque la porte est ouverte, déboîter doucement les plaques d'appui 17 à l'avant et les pousser sur le côté. Dévisser la poignée avec un tournevis cruciforme ou Torx.

Faire l'inverse lors du montage : insérer les plaques et penser à bien les enclencher.

Insertion entre deux éléments de cuisine

Fig. U. Cet appareil peut être intégré entre les éléments de cuisine. Pour conserver une unité de ligne, il est possible de fixer, au-dessus de l'appareil, un élément haut ① qui s'alignera à la hauteur de la cuisine.

Dans ce cas, il est impératif d'assurer la ventilation haute de l'appareil. Pour cela, fixer l'élément haut de sorte à laisser un espace d'aération d'une profondeur minimale de 50 mm entre le dos de l'élément et le mur, sur toute la largeur de l'élément. L'ouverture d'aération disponible sous le plafond de la cuisine devra présenter une section minimale de 300 cm². Plus la ventilation est performante, plus la consommation électrique de l'appareil est réduite.

Lorsque l'appareil est encastré entre deux meubles normés (profondeur max. 580 mm) avec un habillage de 2 mm max., il peut être placé directement à côté du meuble de cuisine. La porte de l'appareil, située sur le côté à 34 mm et en son centre à 51 mm de la façade du meuble, peut ainsi s'ouvrir et se fermer très facilement. Lorsque l'appareil est placé près d'un mur ④, laisser un espace de 36 mm minimum côté charnières entre l'appareil et le mur (dépassement de la poignée lorsque la porte est ouverte).

① Élement haut

Paroi du meuble

② Réfrigérateur/Congélateur

④ Mur

Montage des panneaux décors

(pour les appareils blancs d'une hauteur de H = 1806 et 1982 mm)

Les panneaux décors et les cadres d'habillage vous permettent d'assortir la façade de votre appareil à vos éléments de cuisine ou de la détte en valeur.

Vous pouvez procéder des panneaux décors chez votre fournisseur de meubles de cuisine. Les cadres d'habillage sont disponibles chez votre vendeur spécialisé.

Si vous souhaitez réaliser vous-même le montage des panneaux décors, utilisez, pour le perçage des trous de fixation, une perceuse électrique ou une perceuse sans fil. Pour toute autre instruction de montage ou indication de cotes, veuillez consulter le mode d'emploi fourni avec le kit de montage.

Le fabricant de cet appareil s'efforce d'améliorer tous les types et modèles de sa gamme. Il se réserve donc le droit d'apporter des modifications concernant la forme, l'équipement et les caractéristiques techniques de ses appareils.

• selon le modèle et l'équipement
