Type de produit	Nettoyeur vapeur avec fer à repasser
Marque	ASTORIA
Modèle	NN 290 K
Puissance chaudière	1500 W
Puissance fer (modèle NN 290 K)	650 W
Tension d'utilisation	230 V ~ 50 Hz
Capacité totale de la chaudière	2,2 litres
Capacité utile	1,7 litres
Pression nominale	4,5 bars
Débit vapeur réglable	120 g/min maximum
Autonomie en nettoyage	Environ 1h30
Matériau de la chaudière	Inox 18/10
Dimensions du nettoyeur (H x L x P)	29 x 32 x 47 cm
Dimensions du fer (NN 290 K) (H x L x P)	14,5 x 11 x 23 cm
Poids du nettoyeur	4,4 kg
Poids des accessoires	2,1 kg
Poids du fer (NN 290 K)	1,4 kg
Accessoires inclus	Lance haute pression, raclette à vitres, chiffonnette, brosse triangulaire, brosse ronde nylon, spatule, brosse rectangulaire, tube de raccordement, 2 tubes rallonge, poignée polyvalente, entonnoir, tapis repose-fer
Fonctionnalités principales	Nettoyage vapeur haute température, repassage à la vapeur, dégivrage, déboucher écoulements, décollement de chewing-gum
Sécurité	Bouton de verrouillage de sécurité, voyant de vapeur prête, arrêt automatique de chauffe, protection contre surpression
Conseils d'entretien	Détartrage au vinaigre blanc 1 à 2 fois par an, rinçage périodique, ne pas utiliser de produits détergents dans la chaudière
Garantie	Garantie générale selon bulletin ci-joint (ne couvre pas l'usure normale ni l'entartrage)

FOIRE AUX QUESTIONS - NN 290 K ASTORIA

Comment démarrer le nettoyeur vapeur ?

Placez l'appareil débranché à plat sur ses roues, remplissez la chaudière d'eau (max 2 litres) à l'aide de l'entonnoir, vissez le bouchon, branchez l'appareil et mettez l'interrupteur général sur la position Marche. Attendez que le voyant vapeur prête (15) s'allume avant d'utiliser la vapeur.

Comment remplir la chaudière en cours d'utilisation ?

Décompressez totalement la chaudière en actionnant le bouton de commande vapeur jusqu'à ce qu'il ne sorte plus de vapeur. Coupez l'interrupteur général, débranchez l'appareil, dévissez légèrement le bouchon pour laisser échapper la vapeur restante, puis dévissez complètement. Attendez 15 minutes de refroidissement avant de verser lentement l'eau avec l'entonnoir. Revissez le bouchon et répétez la procédure de mise en service.

Quels accessoires puis-je utiliser pour le nettoyage des textiles ?

Utilisez la brosse triangulaire (4) pour les textiles, car sa forme permet de nettoyer les angles et recoins. Fixez-la sur le tube de raccordement (8) ou directement sur la poignée. Pour les tapis et moquettes, faites d'abord un essai sur une zone cachée.

Comment nettoyer les vitres avec ce nettoyeur vapeur ?

Utilisez la raclette à vitres (2) avec un débit de vapeur réduit. Projetez la vapeur sur la vitre à quelques centimètres de distance, arrêtez la vapeur et passez la raclette de haut en bas pour recueillir la saleté. Sur vitre froide, tenez l'accessoire à 30 cm de distance avant de commencer.

Que faire si le voyant vapeur prête ne s'allume pas ?

Vérifiez que l'appareil est branché et que l'interrupteur général est en position Marche. Attendez quelques minutes le temps que la pression monte. Si le voyant ne s'allume toujours pas, il peut y avoir un défaut. Dans ce cas, abstenez-vous d'utiliser l'appareil et contactez un Centre Service Agréé Astoria.

Puis-je utiliser de l'eau du robinet ?

Oui, utilisez de préférence l'eau du robinet. Si l'eau de votre région est très calcaire, mélangez-la à 50% avec de l'eau distillée. N'ajoutez jamais de produits détergents ou d'additifs dans la chaudière.

Comment détartrer la chaudière ?

Pour détartrer, l'appareil doit être froid et débranché depuis plus de 5 heures. Ouvrez le bouchon, videz la chaudière, versez 30 cl d'eau et 30 cl de vinaigre blanc (sans remettre le bouchon), branchez l'appareil et mettez en marche jusqu'à ébullition du mélange. Arrêtez, débranchez, laissez agir 1 heure, videz, puis rincez 3 fois avec de l'eau claire.

Quelles précautions de sécurité sont essentielles ?

Ne jamais dévisser le bouchon de remplissage sans vous assurer que la chaudière n'est plus sous pression. Ne pas laisser l'appareil sans surveillance lorsqu'il est branché. Utiliser une prise avec mise à la terre. Ne pas plonger l'appareil dans l'eau. Ne pas utiliser si le câble est endommagé. Attendre 5 heures de refroidissement avant de ranger l'appareil après utilisation.

Le fer à repasser peut-il être utilisé en débroissage vertical ?

Oui, le fer peut être utilisé en débroissage vertical. Suspendez le vêtement à un cintre, maintenez le fer à proximité et actionnez la commande vapeur (22) pour défroisser les plis sans contact direct.

Que faire en cas de fuite de vapeur par le bouchon de remplissage ?

Si de la vapeur s'échappe du bouchon de remplissage pendant l'utilisation, cela indique une anomalie. Arrêtez immédiatement l'appareil, débranchez-le et laissez-le refroidir 5 heures. Ne pas tenter de réparer vous-même, mais contactez un Centre Service Agréé Astoria.

MODE D'EMPLOI NN 290 K ASTORIA

Remarque: Afin d'éviter un entartrage trop important et d'augmenter la durée de vie de votre nettoyeur, nous vous conseillons d'utiliser notre carafe filtrante RF 950 A.

Conseils d'utilisation

• Le nettoyeur vapeur s'utilise pour les usages internes et externes. Tout ce que vous nettoyez habituellement avec un chiffon, une éponge, une serpillère et des produits détergents, vous pouvez maintenant l'entretenir avec votre nettoyeur à vapeur Astoria (hors appareils électriques).
• Grâce à sa température élevée, la vapeur permet de décoller la graisse et les salissures les plus incrustées. La vapeur émise à haute température permet également d'éliminer bactéries, germes et acariens, bien plus efficacement qu'avec un aspirateur classique. L'usage d'un nettoyeur vapeur permet de faire l'économie de produits détergents. Vous contribuez ainsi à la préservation de l'environnement ! La vapeur agit à la place des produits d'entretien pour dissoudre la graisse et décoller la saleté que vous recueillez ensuite avec les chiffonnets, une éponge ou un chiffon.
• La vapeur permet d'accélérer le dégivrage des réfrigérateurs ou congélateurs.
• La vapeur est efficace pour déboucher les écoulements sanitaires.

Conseils pour l'utilisation des accessoires

Avant de procéder au nettoyage de vos tapis, moquettes, tissus et autres surfaces délicates, veilliez à consulter les instructions propres à chaque article. Cherchez un endroit caché ou un échantillon et faites un essai. Attendez que la vapeur agisse et vérifiez qu'aucun changement de couleur ni aucune déformation ne se soit produit.

Tube de raccordement des accessoires 4 et 7 (8) : S'adapte à la fois sur la brosse rectangulaire (7) et sur la brosse triangulaire (4). Sur le produit neuf, le tube de raccordement (8) est monté sur la brosse rectangulaire (7). D'une manière générale, la brosse rectangulaire est à munir d'une chiffonnette (3) (fixée par les pinces supérieures).

La Brosse triangulaire (4) : Est particulièrement recommandée pour les textiles. Sa forme particulière permet de nettoyer les angles et les recoins difficiles d'accès.

La brosse rectangulaire (7) : La brosse rectangulaire est adaptée pour les grandes surfaces telles que les sols ou les murs. En cas de saleté incrustée, utiliser la brosse sans chiffonnette, en agissant directement avec les poils. Remettre une chiffonnette (3) par la suite pour éliminer les résidus.

Petite brosse ronde nylon (5): La petite brosse ronde nylon se fixe à l'extrémité de la lance haute pression (1).

Elle est adaptée au nettoyage de petites surfaces très sales. Les résidus ainsi décollés seront recueillis avec un chiffon ou une éponge. La raclette à vitres (2) : La raclette à vitres permet de nettoyer les surfaces vitrées en utilisant un débit de vapeur réduit. Projeter la vapeur sur la vitre directement ou à quelques centimètres de distance. Stopper la vapeur et passer la raclette de haut en bas pour recueillir la saleté. Essuyer régulièrement la raclette avec un chiffon. Attention, sur vitre froide, projeter la vapeur sur la vitre en tenant l'accessoire à une trentaine de centimètres de distance, avant de commencer le nettoyage. La lance haute pression (1) : Elle peut être utilisée avec ou sans petite brosse ronde. Le jet de vapeur concentré donne une puissance de nettoyage supplémentaire pour décapier ou décoller la saleté incrustée. Pratique pour nettoyer les radiateurs, les voies, etc. La spatule (6) : Elle peut se clipser sur le bout de la lance haute pression (1). Permet de décoller les chewing-gums.

Nettoyages particuliers

Si vous souhaitez nettoyer des objets délicats, pensez toujours à éloigner la sortie vapeur de l'objet à nettoyer. Les Plantes : Une distance de pulvérisation de trente centimètres minimum est à respecter impérativement sous peine d'abîmer les plantes. La Voiture : Respecter une distance de pulvérisation de 10 à 20 cm pour nettoyer les pneus. Les jantes peuvent être nettoyées par contact direct. Pour enlever les tâches d'huile ou de goudron sur les carrosseries, utiliser always un chiffon doux et écais. Le Mobilier de jardin : Que le mobilier soit en matière plastique ou en bois, pulvériser la vapeur à une distance suffisante pour ne pas le déterminer et essayer ensuite avec un chiffon doux.

Recommandations de sécurité générales

• Le fer à repasser ne doit jamais être laissé sans surveillance lorsqu'il est branché.
• Si le cordon du fer (21) est endommagé, il doit être remplacé. Dans ce cas, contactez le Centre Service Agréé Astoria.
• S'assurer que la surface sur laquelle repose le fer (tapis repose-fer) est plane et stable (Modèle NN290K)

Mise en service du fer

1. Poser l'appareil débranché à plat sur ses roues. 2. Poser le fer sur son tapis repose-fer (26). 3. Raccorder le cordon du fer (21) au connecteur de

L'appareil (20) en clipsant le couvercle sur la fiche monobloc du fer (21).

Repassage à la vapeur

• Remplir la chaudière (voir page 4 « Remplissage de la chaudière »)
• Brancher l'appareil.
• Régler la température de repassage en amenant la position de réglage du bouton de thermostat (23) en face du repère •••. Dès que le fer aura atteint sa température, le voyant de contrôle de température du fer (25) s’éteindra.
• Lorsque la pression nominale est atteinte, le voyant de « vapeur prête » (15) s'allume. Pour votre sécurité, lorsque vous souhaitez repasser à la vapeur, il est impératif d'attendre l'allumage du voyant de « vapeur prête » une première fois, avant de commencer le repassage. À défaut, il faut s'abstenir de repasser à la vapeur et faire réviser l'appareil par un Centre de Service Agréé Astoria.
• Purger le fer en actionnant la commande vapeur (22) tout en maintenant le fer au-dessus d'un chiffon. L'eau contenue dans les tuyaux est expulsée. Une fois que la vapeur obtenue est exempte d'eau, l'ensemble est prêt pour le repassage.

• Tirer la glissière (24) vers l'arrière.

Remplissage de la chaudière en cours de repassage

• Décompresser totalement la chaudière en appuyant sur la touche de commande vapeur du fer (22), jusqu'à ce qu'il ne sorte plus de vapeur.
• Puis se reporter à la page 4 « Remplissage de la chaudière en cours d'utilisation »

Conseils pour le repassage

• Dans le cas où on ne connaît pas la composition du tissu, rechercher un endroit caché et essayer à température basse d’abord, celle qui convient le mieux. Il est conseillé de faire un tri dans le linge à repasser en le regroupant par familles de température. On commencera à repasser la famille qui demande la température la plus basse. Si on doit repasser un tissu à une température inférieure à celle réglée, il faut régler le fer sur la nouvelle température et attendre que le voyant de contrôle de température du fer (25) se rallume.
• Sur la position • Soie/Nylon, n'utilisez pas la touche de commande vapeur (22) du fer, vous obtiendr
• Le fer peut être utilisé en débroissage vertical. Pour cela, suspendre le vêtement à un centre et faire sortir

Caractéristiques techniques

Puissance chaudière : 1500 W Puissance fer (NN 290 K équipement) : 650 W Tension d'utilisation : 230 V ~ 50 Hz Capacité totale : 2,2 litres Capacité utile : 1,7 litres Pression : 4,5 bars Débit vapeur réglable : 120 g/min maxi Autonomie : 1h30 environ Matériau chaudière : inox 18/10 Dimensions nettoyeur : 29 H x 32 I x 47 L cm Dimensions fer (NN 290 K) : 14,5 H x 11 I x 23 L cm Poids nettoyeur : 4,4 kg Poids accessoires : 2,1 kg Poids du fer (NN 290 K) : 1,4 kg

Notice

La garantie générale de l'appareil est définie sur le bulletin de garantie ci-joint. Elle ne couvre pas l'usure normale, ainsi que l'entartrage.

Document et visuels non contractuels - Caractéristiques susceptibles d'être modifiées.

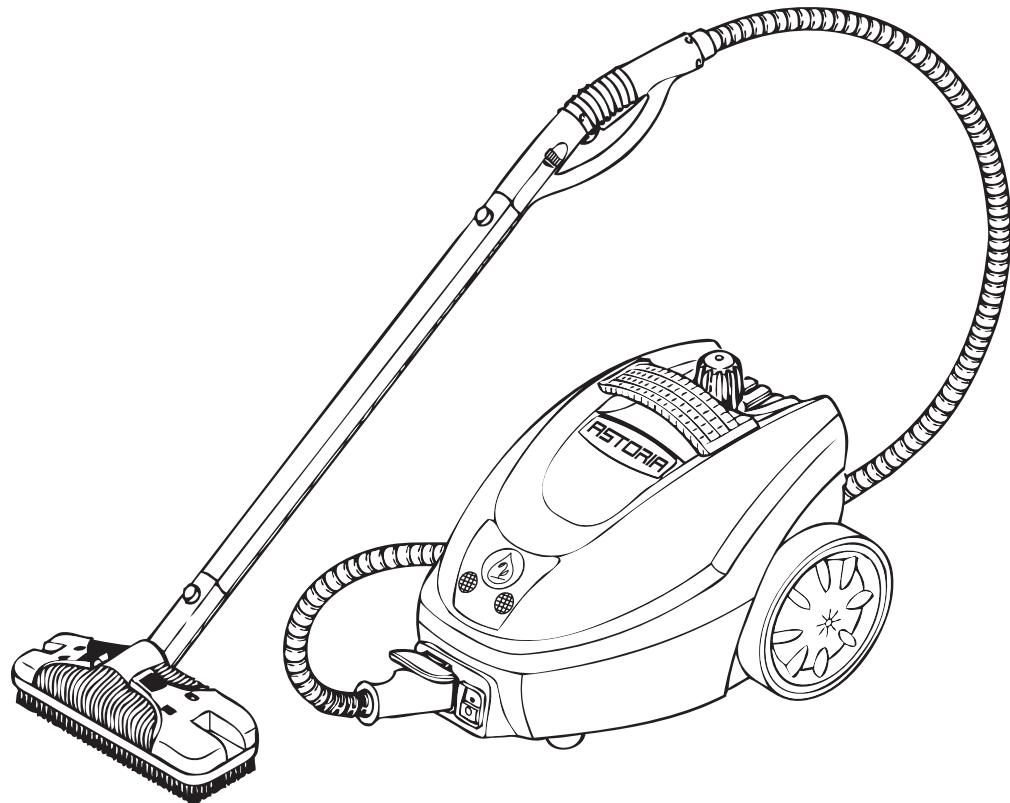

NN 290

Avec fer professionnel

Expert en repassage

Parc d'Activités « Les Découvertes » - 8 rue Thomas Edison - CS51079

67452 Mundolsheim CEDEX - Tél. [phone] - Fax : [phone]

www.astoria.tm.fr - [e-mail]

Expert en repassage

Avec cet appareil, vous avez fait l'acquisition d'un article de qualité, bénéficiant de toute l'expérience d'Astoria dans le domaine du petit électroménager. Il répond aux critères de la qualité Astoria : les meilleurs matériaux et composants ont été utilisés pour sa fabrication, et il a été soumis à des contrôles rigoureux. Nous souhaitons que son usage vous apporte entière satisfaction.

Nous attirons votre attention sur le fait que cet appareil travaille avec de l'eau brûlante et de la vapeur sous pression.

Nous vous demandons donc de lire très attentivement les instructions données dans cette notice, car elles fournissent, entre autres, des informations importantes relatives à la sécurité d'installation, d'utilisation et d'entretien. Gardez votre notice, vous pourriez avoir besoin de vous y référer dans le futur.

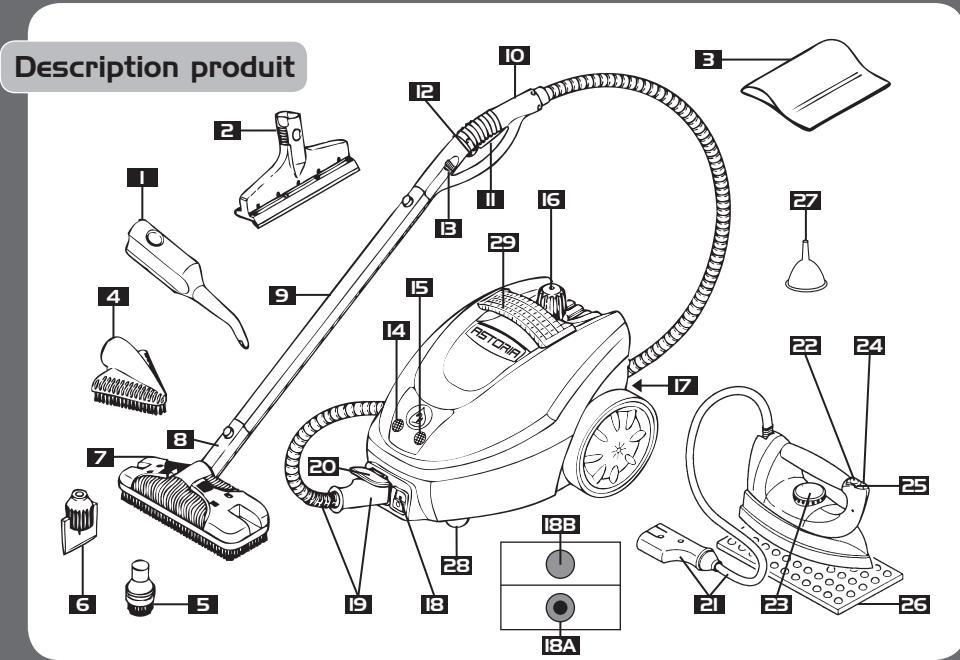

Lance courte haute pression 2 Raclette à vitres 3 Chiffonnette 4 Brosse triangulaire Brosse ronde nylon 6 Spatule 7 Brosse rectangulaire Tube de raccordement des accessoires 4 et 7 9 2 tubes rallonge 10 Poignée polyvalente avec tuyau flexible de distribution de la vapeur Bouton de commande de sortie vapeur Bouton de verrouillage de sécurité B Mollette de réglage du débit vapeur 14 Voyant lumineux de fin d'eau Voyant lumineux de vapeur prête 16 Bouchon de replissage

Enrouleur de câble d'alimentation Interrupteur général (avec couverture de protection) IBA Position «Marche» - IBB Position «Arrêt» 19 Flexible de distribution de la vapeur avec fiche monobloc 20 Couvercle du connecteur Cordon du fer( ) avec fiche monobloc 22 Bouton de commande vapeur du fer( ) 23 Bouton de réglage du thermostat( ) 24 Glissière de vapeur permanente du fer( ) 25 Voyant de contrôle de température du fer( ) 26 Tapis repose-fer( ) Entonneir 28 Roues pivotantes 29 Poignée

Modèle NN 290 K uniquement.

• Un réglage de débit pour adapter la quantité de vapeur aux différents besoins de nettoyage (nettoyage en douceur, décapage de saleté incrustée...).
• Une capacité de chaudière permettant 1h30 d'autonomie en nettoyage.
• Une chaudière en inox pour une bonne longévité du nettoyeur.
• Une résistance de chauffe montée à l'extérieur de la chaudière, ce qui lui permet d'échapper totalement au tartre.

Environnement

• Ne jetez pas l'appareil en fin de vie avec les ordures ménagères, mais déposez-le dans un point de collecte approprié pour son recyclage. Vous aiderez, ainsi, à protéger l'environnement.

Recommandations de sécurité particulières

• Pour votre sécurité, lorsque vous souhaitez nettoyer à la vapeur, il est impératif d'attendre l'allumage du voyant de « vapeur prête » une première fois, avant de commencer le nettoyage. À défaut, il faut s'abstenir de nettoyer à la vapeur et faire réviser l'appareil par un Centre Service Agréé Astoria. Le voyant de fin d'eau doit s'éclairer seulement s'il n'y a plus d'eau dans la chaudière et que le fer n'émet plus de vapeur. Dans le cas où celui-ci s'éclairait durant l'émission de vapeur, il faut s'abstenir d'utiliser l'appareil et le faire réviser par un Centre de Service Agréé Astoria.
• Ne jamais dévisser le bouchon de replissage sans s’être préalablement assuré que la chaudière n’est plus sous pression.
• Ne jamais déplacer l'appareil alors que le bouchon de replissage est retiré.
• Il est obligatoire de raccorder l'appareil à une prise électrique répondant aux prescriptions de sécurité avec mise à la terre.
• Ne jamais METTRE le nettoyeur sous le robinet pour rajouter de l'eau.
• Débrancher le câble d'alimentation pour toute opération d'entretien, de remplissage ou de vidange, ainsi que lorsque l'appareil n'est pas utilisé. Veillez à ce que le câble d'alimentation n'entre pas en contact avec les parties chaudes du fer (Modèle NN 290 K).
• Ne pas ranger l'appareil encore chaud, le laisser refroidir à l'air libre.
• ières similaires qui craignent la chaleur (Tergal, Dralon...).
• Introduire la quantité d'eau préconisée et n'y additionner aucun autre produit. Utiliser de préférence l'eau du robinet. Si l'eau de votre région est calcaire, la mélanger à 50 % avec de l'eau distillée.

Recommandations de sécurité générales

• Ne pas plonger l'appareil dans l'eau.
• Ne pas laisser les enfants se servir de l'appareil. L'emploi de cet appareil doit être réservé à des personnes connaissant son fonctionnement.
• Ne pas laisser l'appareil sans surveillance lorsqu'il est branché.
• Pour le repassage (Modèle NN 290 K) - Poser l'appareil au sol.
• Ne pas repasser de vêtements portés sur soi.
• S-assurer que la tension du secteur correspond bien à celle marquée sur la plaque signalétique de l'appareil.
• Ne pas tirer sur le câble d'alimentation ou sur l'appareil pour le débrancher.
• S'assurer avant chaque utilisation que le câble d'alimentation est en parfait état.
• Si le câble d'alimentation est endommagé, il doit être remplacé par un Centre Service Agréé Astoria afin d'éviter tout danger.
• L'appareil ne doit pas être utilisé s'il a chuté, s'il fuit, si de la vapeur s'échappe du bouchon de remplissage durante l'utilisation ou s'il présente tout autre type d'anomalies de fonctionnement.
• En cas de panne ou de mauvais fonctionnement, débrancher l'appareil immédiatement et le laisser reposer 5 heures pour obtenir un refroidissement complet avant toute intervention. Ne pas chercher à réparer l'appareil soi-même, mais le confier à un professionnel d'un Centre Service Agréé Astoria.

Retrouvez les coordonnées du Centre Service Agréé Astoria le plus proche de chez vous sur : www.astoria.tm.fr - Ne pas laisser l'appareil exposé aux agents atmosphériques (pluie, soleil...) ni à une température inférieure à 5°C.

Mise en service

• Avant la première utilisation, retirez tous les sachets en plastique, cartons et papiers qui protègent les différentes pièces de l'appareil. Ne les laissez jamais à la portée des enfants.
• Poser le nettoyeur débranché à plat sur ses roues.

Remplissage de la chaudière

Ouvrir le bouchon de remplissage (16). Remplir la chaudière d'eau (2 litres). Utiliser l'entonnoir (27). Refermer le bouchon en le vissant à fond.

Raccordement des accessoires

1. Raccorder le connecteur du flexible (19) au connecteur de l'appareil en clipsant son couvercle (20) sur la fiche monobloc du flexible.
2. Fixer un accessoire sur la poignée pistolet du flexible (10), avec ou sans rallonges (9), selon l'utilisation désirée.

Réglage et utilisation de la vapeur

1. Brancher l'appareil.
2. Placer l'interrupteur général (18) sur la position « Marche » matérialisée par
3. Lorsque la pression nominale est atteinte, le voyant de « vapeur prête » (15) s'allume. Pour votre sécurité, lorsque vous souhaitez nettoyer à la vapeur, il est impératif d'attendre l'allumage du voyant de « vapeur prête » une première fois, avant de commencer le nettoyage. A défaut, il faut s'abstenir de nettoyer à la vapeur et faire réviser l'appareil par un Centre Service Agréé Astoria.
4. Ajuster si nécessaire le début de vapeur en tournant la mollette de réglage (13).
5. Lors de la première montée en température, actionner le bouton de commande de sortie vapeur (11) sur la poignée pistonnet pendant quelques secondes pour évacuer les gouttelettes d'eau se trouvant dans le flexible. Attendez que le voyant de « vapeur prête » (15) s'allume à nouveau avant de commencer à utiliser l'appareil.
6. Le voyant de « vapeur prête » (15) s'éteint chaque fois que la vapeur est demandée. Il est néanmoins possible de continuer à utiliser l'appareil.
7. Pour obtenir de la vapeur, actionner le bouton de commande de sortie vapeur (11).

Remplissage de la chaudière en cours d'utilisation

Procéder comme suit :

1. Décompresser totalement la chaudière en actionnant la touche de commande de sortie vapeur de la poignée du pistolet (11), jusqu'à ce qu'il ne sorte plus de vapeur.
2. Placer l'interrupteur général (18) sur la position «Arrêt» matérialisée par ©, afin de couper la chauffe de la chaudière.
3. Débrancher l'appareil.
4. Dévisser légèrement le bouchon de replissage de la chaudière (16). Laisser échapper le reste de vapeur puis le dévisser complètement.
5. Par mesure de sécurité, attendre 15 minutes environ pour laisser refroidir la chaudière.
6. Verser l'eau très lentement à l'aide de l'entonnoir (27). (L'eau peut sembler à bouillir et à dégager de la vapeur au contact de la chaudière encore chaude).
7. Remettre le bouchon en place. Le serrer convenablement.
8. Répéter les opérations du paragraphe « Réglage et utilisation de la vapeur »

En fin de travail

1. Placer l'interrupteur général (18) sur la position «Arrêt» matérialisée par , afin de couper la chauffe de la chaudière.
2. Démonter l'appareil.
3. Il est conseillé de laisser refroidir l'appareil pendant 5 heures, puis de vider l'eau résiduelle avant de le ranger.
4. Rangement du cordon secteur : enrouler le cordon d'alimentation autour de l'enrouleur (17).

Entretien de l'appareil

Les opérations d'entretien doivent être faites avec l'appareil débranché et refroidi. - Le nettoyeur s'essuie tout simplement avec un chiffon doux. - Ne pas utiliser de produits détergents ajoutés à l'eau dans la chaudière. - Détartrage : en principe, un simple rincage périodique de la chaudière permet d'éliminer les dépôts qui peuvent s'y trouver. Selon la qualité de l'eau utilisée, un détartrage de la chaudière peut être effectué une à deux fois par an.

Pour détartrer, centrale froide (débranchée depuis plus de 5 heures), effectuer les opérations suivantes : 1. Ouvrir le bouchon de replissage (16), tout en dévissant. 2. Vider le contenu de la chaudière dans un seau. 3. Pour un simple rinçage, passer à l'étape 11. 4. Verser dans la chaudière 30 cl d'eau et 30 cl de vinaigre blanc. 5. Ne pas remettre le bouchon en place.

Important: Ne pas déplacer ou manipuler l'appareil tant que le bouchon est enlevé.

1. Brancher l'appareil et placer l'interrupteur général (18) sur la position «Marche» matérialisée par ().
2. Quand le mélange commence à bouillir, arrêtez la chauffe de l'appareil en plaçant l'interrupteur général (18) sur la position «Arrêt» matérialisée par ©, afin de couper la chauffe de la chaudière.
3. Débrancher l'appareil
4. Laisser agir 1 heure environ.
5. Vider le contenu de la chaudière dans un seau.

11. Rincer la chaudière par 3 fois en y introduisant à chaque fois 1/2 litre d'eau claire. Vider la chaudière en secouant énergiquement pour évacuer les résidus.
