MODE D'EMPLOI LYTHOS A45 NOIR FABER

Manuel d'Instruction

SOMMAIRE

FR

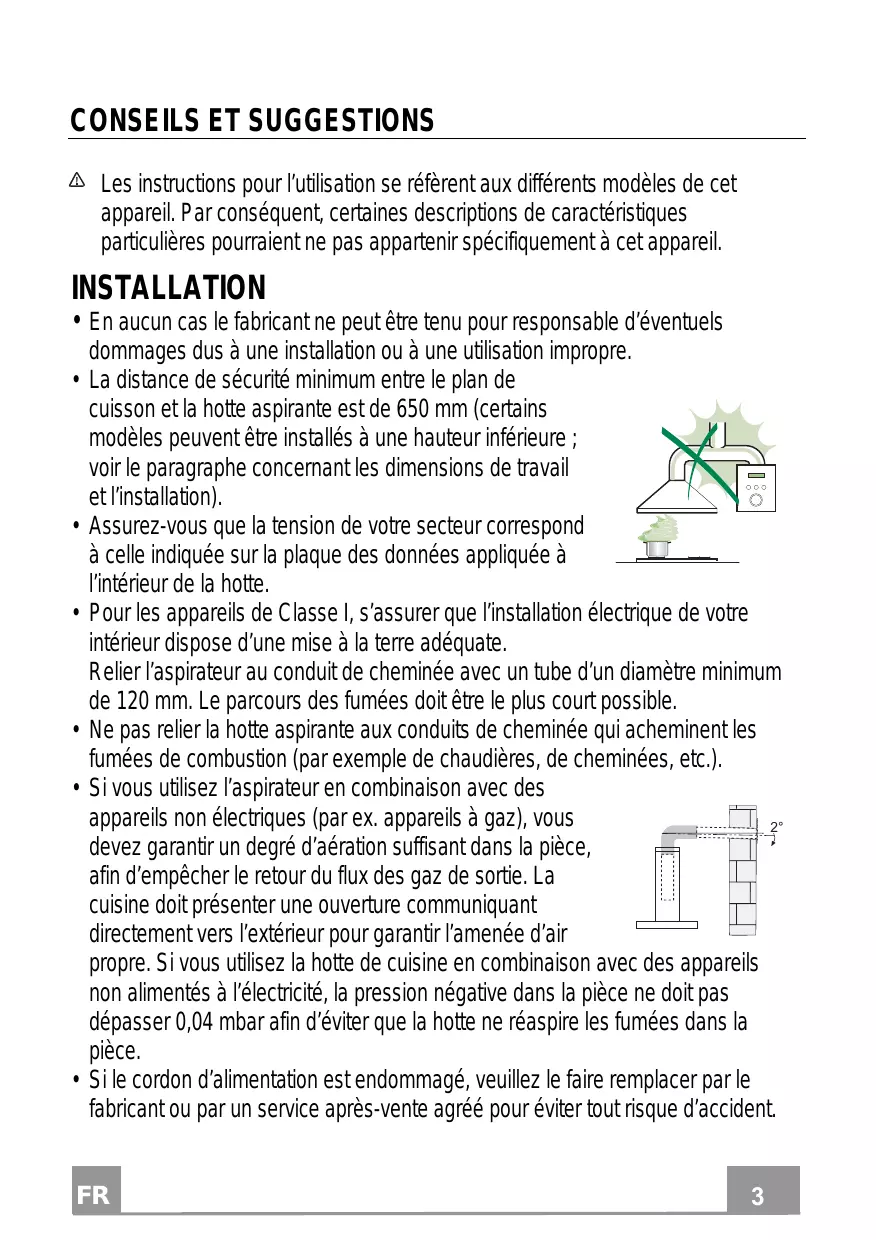

CONSEILS ET SUGGESTIONS 3

CHARACTERISTIQUES 6

INSTALLATION 7

UTILISATION 10

ENTRETIEN 11

Les instructions pour l'utilisation se réferent aux différents modèles de cet apparéil. Par conséquent, certaines descriptions de caractéristiques particulières pourrait ne pas appartenir spécifique à cet apparéil.

INSTALLATION

• En aucun cas le fabricant ne peut être tenu pour responsable d'eventuels dommages dus à une installation ou à une'utilisation propre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650~mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
  Assurez-vous que la tension de votre secteur correspond à cette indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre interieur dispose d'une mise à la terre ajustate.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des apparêls non électriques (par ex. apparêils à gaz), vous nevez garantir un degré d'aération suffisant dans la pièce, afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit partager une ouverture communiquant directement vers l'extérieur pour garantir l'amnéée d'air

propre. Si vous utilisez la hotte de cuisine en combinaison avec des apparciels non alimentetes à l'electricité, la pression négative dans la piece ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la piece.

• Si le cordon d'alimentation est endommagé, veuilles le faire remplacer par le fabricant ou par un service après-vente/agréé pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifique une distance supérieure à celle indiquée ci-dessus, veuillez impératifement en tener compte. Toutes les normes concernant l'évacuation de l'air doivent être respectées.
• Utiliser exclusivement des vis et des petites pieces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux prsentes instructions peut entrainer des risques de décharges électriques.

• Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3 mm.

UTILISATION

• Cette hotte aspirante a eté conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été concue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.
• Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.
• Cet apparéil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacité physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d'utiliser cet apparéil en sécurité et sur les dangers que cela compte.

Assurez-vous que les enfants ne jouent pas avec cet apparéil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas été effectuels par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

• ATTENTION : les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

ENTRETIEN

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplancer les filtres après le début indiqué (danger d'incendie).
• Nettoyer les filtrés àGRAISSE tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtrés peuvent etre lavés au lave-vaisse.
• Le filtré à charbon actif ne peut être ni lavé ni régénééré et il doit être remplace environ tous les 4 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense.
• Effectuer le nettoyage selon les instructions, sous risque d'incendie.
• Nettoyer la hotte avec un chiffon humide et un détermgent liquide neutre.

Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet menager normal. Lorsque ce produit doit être éliminé, veuilles le remettre à un centre de collecte prévu pour le recyclage du matériel électrique etlectronique. En vous assurant que cet apparéil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de seprésenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez achété ce produit.

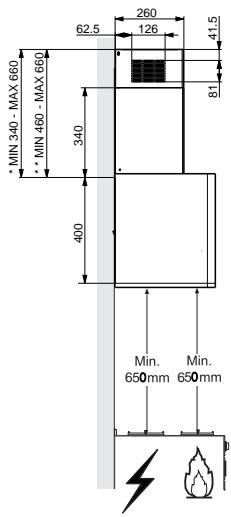

• Dimensions pour hotte en version aspirante.
  ** Dimensions pour hotte en version filtrante.

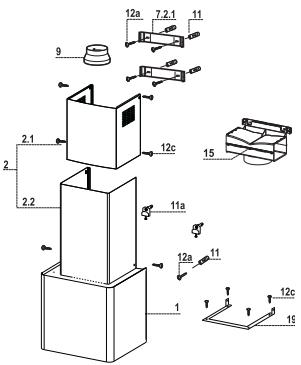

Composants

Réf.	Q.té	Composants du produit
1	1	Corps de hotte comptenant: commandes, éclairage, groupe de ventilation, filtres
2	1	Conduit télécopique constitué de :
2.1	1	Conduit supérieur
2.2	1	Conduit inférieur
9	1	Bride de réduction, Ø 150 - 120 mm
15	1	Raccord de sortie de l'air
19	1	Cornière de fixation du conduit
Réf.	Q.té	Composants d'installation
7.2.1	2	Étriers de fixation du conduit supérieur
11	5	Chevilles
11a	2	Chevilles SB 12/10
12a	5	Vis 4,2 x 44,4
12c	10	Vis 2,9 x 6,5
	Q.té	Documentation
	1	Guide d'utilisation

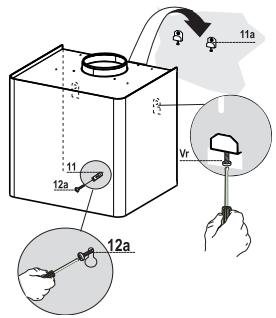

Perçage du mur

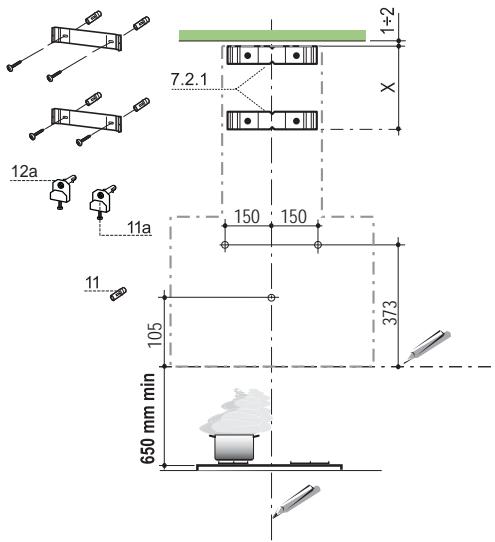

Tracer sur le mur :

• une ligne verticale jusqu'au plafond ou jusqu'au plan supérieur, au centre de la zone prévue pour le montage de la hotte ;
• une ligne horizontale à : 650 mm min. au-dessus du plan de cuisson ;
• Comme indiqué, poser l'étrier 7.2.1 à 1 - 2 mm du plafond ou du plan supérieur, en alignant le centre (entailles) sur la ligne verticale de referencia ;
• Marquer les centres des troughs de l'étrier;
• Comme indiqué, poser l'étrier 7.2.1 à X mm au-dessous du premier étrier (X = hauteur du conduit supérieur fourni avec la hotte), en alignant le centre de l'étrier (entailles) sur la ligne verticale de ↔reference ;
• Marquer les centres des troughs de l'étrier;
• Marquer comme indiqué, un point de référence à 105mm de la ligne horizontally de repère.
• Percer les troux avec une mèche de 8 mm .
• Introduire les chevilles 11 dans les trouss;
  Fixer les étriers à l'aide des vis 12a (4,2 x 44,4) fournies.
• Marquer, comme indiqué, un point de référence à 373 mm au-dessus de la ligne horizontale de référence et à 150 mm à droite de la ligne verticale de référence ;
• Répéter cette opération de l'autre côté et vérifier la mise à niveau;
• Percer les troux avec une mèche de 12 mm ;

• Introduire les chevilles avec la vis et l'étrier 11a dans les trouss et visser.

• Enlever les filtres Anti-graisse, en intervenant sur les poignées spécialement prévues.

• Régler les deux vis Vr , des brides 11a, en début de course.
• Accrocher le corps de la hotte aux 2 brides 11a.
• Depuis l'intérieur du corps de la hotte, intervenir sur les Vis Vr pour niveler le Corps de la Hotte.
• Visser les vis de sécurité 12a.

Branchements

SORTIE AIR VERSION ASPIRANTE

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de 150 ou 120mm dont lechioix est laissé à l'installateur.

• Pour la liaison avec le tube 120mm , insérer la buse de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les filtres anti-odeur à charbon actif évientuels.

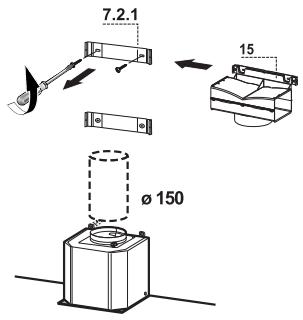

SORTIE AIR VERSION FILTRANTE

• Desserrer les 2 vis de fixation du support supérieur 7.2.1.
• Visser à sa place le raccord de sortie de l'air 15 avec les 2 vis précédemment retirees.
• Relier le raccord 15 à la sortie du corps de hotte au moyen d'un tube rigide ou flexible de 150 mm ,au besoin de l'installateur.
• S'assurer de la présence du filtré anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• Enlever les filtres àGRAISSSE (voir § "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du diffuseur.

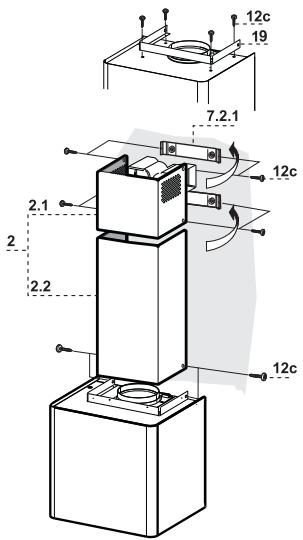

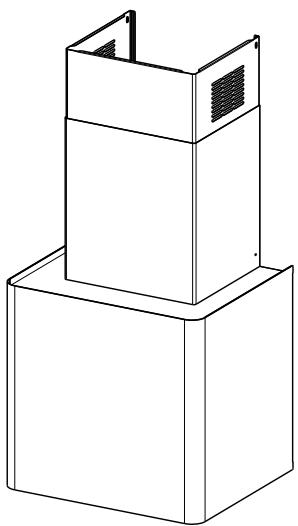

Montage du conduit

• Visser avec 4 vis 12c la cornière de fixation des conduits 19 à la coque.

Conduit supérieur

• Écarter légrement les deux côtes, les accrocher derrière les étriers 7.2.1 et les reférer complètement;
• Fixer létairelement aux étriers à l'aide des 4 vis 12c(2,9 x 9,5) fournies avec l'appareil ;
• Si elles sont générées, s'assurer que la sortie des rallonges du raccord se trouve en face des ouvertures du conduit.

Conduit inférieur

• Écarter légersement les deux cotsés du conduit, les accrocher entre le conduit supérieur et le mur et les referrer complètement.
• Fixer létalement la partie à la cornière de fixation des conduits 19 avec les 2 vis 12c (2,9 x 9,5) fournies.

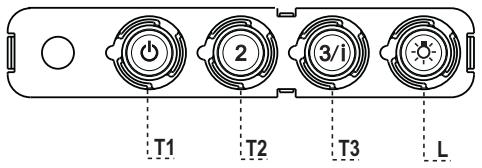

Tableau des commandes

TOUCHE		VOYANT	FONCTIONS
T1	Vitesse	Allumé	Démarre le moteur en première vitesse.
			Coupe le moteur.
T2	Vitesse	Allumé	Démarre le moteur en deuxieme vitesse.
T3	Vitesse	Fixe	Appuyée brièvement, démarre le moteur en troisieme vitesse.
		Clignotant	Appuyée pendant 2 secondes.
			Démarre la quatrième vitesse avec une temporisation de 6 minu-tes, après lesquelles le moteur returne à la vitesse précédem-ment programmée. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.
L	Lumière		Branché et débranché l'éclairage.

Attention : La touche T1 coupe le moteur en passant toujours par la première vitesse.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaiselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus frequently en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (Version filtrante)

Il ne sont pas lavables ni régénérables, il faut les replacer au moins tous les 4 mois d'emploi ou plus fraisment en cas d'emploi particulièrement intense.

REplacement Filtre AU CHARBON ACTIF

• Retirer les filtrés anti-graisse métalliques.
• Retirer les filtres anti-odeur au charbon actif satures, comme indiqué (A).
• Monter les nouveaux filtrés (B).
• Remonter le filtres anti-graisse métalliques.

Eclairage

REPLACEMENT LAMPES

Lampe halogène de 20 W.

• Sortir la Lampe de la Douille en exerçant une légère traction.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.

Ampoule	Absorption (W)	Culot	Voltage (V)	Dimensions (mm)	Code ILCOS
	28	E14	220 - 240	104 x 35	HGSB/C/UB-28-220/240-E14
	20	G4	12	33 x 9	HSG/C/UB-20-12-G4
	35	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/40
	50	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/20
	20	GU4	12	40 x 35	HRGS-20-12-GU4-35/30
	20	GU5.3	12	46 x 51	HRGS-20-12-GU5.3-50/10
	16	G13	95	720 x 26	FD--16/40/1B-E--G13--26/720
	18	G13	57	589,8 x 26	FD--18/40/1B-E--G13--26/600
	9	G23	60 (ampoule) 220-240 (starter)	167 x 28	FSD-9/27/1B-I-G23
	11	G23	91 (ampoule) 220-240 (starter)	235,8 x 28	FSD-11/40/1B-I-G23
