SC 5 - Nettoyeur vapeur KARCHER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Nettoyeur vapeur
Alimentation électrique	230 V
Puissance	2200 W
Pression de vapeur	4.0 bars
Temps de chauffe	Environ 3 minutes
Capacité du réservoir d'eau	1.5 litres
Autonomie	Illimitée grâce au réservoir d'eau remplissable
Dimensions approximatives	38 x 30 x 27 cm
Poids	4.5 kg
Fonctions principales	Nettoyage de surfaces dures, désinfection, élimination des taches
Accessoires inclus	Brosse pour sols, brosse pour tissus, embout pour joints, etc.
Entretien et nettoyage	Nettoyage régulier des accessoires, vidange du réservoir après utilisation

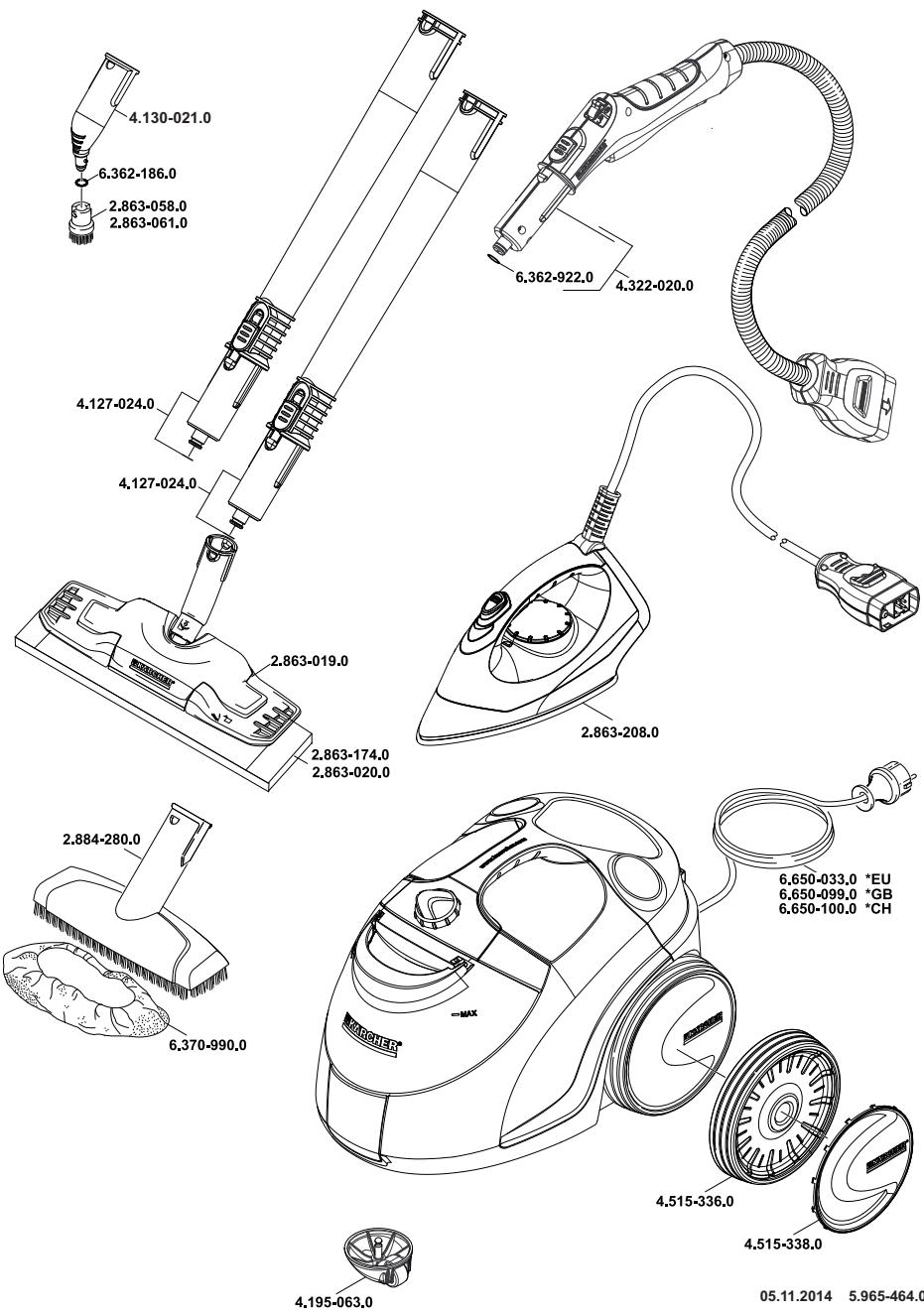

Pièces détachées et réparabilité	Disponibilité des pièces détachées via le service après-vente KARCHER
Sécurité	Système de verrouillage de la vapeur, protection contre la surchauffe
Compatibilités	Compatible avec divers accessoires KARCHER
Informations générales	Idéal pour un nettoyage écologique sans produits chimiques

FOIRE AUX QUESTIONS - SC 5 KARCHER

Comment remplir le réservoir d'eau du KARCHER SC 5 ?

Pour remplir le réservoir, retirez-le de l'appareil, ouvrez le bouchon et versez de l'eau jusqu'à la limite indiquée. Vous pouvez utiliser de l'eau du robinet ou de l'eau distillée.

Pourquoi mon KARCHER SC 5 ne chauffe-t-il pas ?

Vérifiez que l'appareil est correctement branché et que le témoin de chaleur est allumé. Si l'appareil ne chauffe toujours pas, il pourrait y avoir un problème avec le thermostat ou l'élément chauffant.

Comment nettoyer les buses et les accessoires du KARCHER SC 5 ?

Retirez les buses et accessoires, puis rincez-les à l'eau chaude. Pour les taches tenaces, utilisez un chiffon doux et un nettoyant doux. Assurez-vous qu'ils sont complètement secs avant de les réutiliser.

Que faire si de la vapeur d'eau s'échappe du réservoir ?

Si de la vapeur s'échappe, cela peut indiquer que le réservoir est trop plein ou que le bouchon n'est pas bien fermé. Laissez l'appareil refroidir, puis vérifiez le niveau d'eau et le bouchon.

Comment détartrer le KARCHER SC 5 ?

Pour détartrer l'appareil, utilisez le détartrant KARCHER recommandé. Suivez les instructions sur l'emballage pour une utilisation correcte et efficace.

Quelle est la durée de chauffe du KARCHER SC 5 ?

Le KARCHER SC 5 chauffe en environ 3 minutes, prêt à émettre de la vapeur pour le nettoyage.

Est-il normal que le KARCHER SC 5 fasse du bruit pendant son fonctionnement ?

Oui, il est normal que l'appareil émette un léger bruit pendant le fonctionnement, car la vapeur est générée. Si le bruit est excessif, vérifiez les accessoires ou contactez le service client.

Comment stocker le KARCHER SC 5 ?

Assurez-vous que l'appareil est complètement refroidi et vide de son eau avant de le ranger. Conservez-le dans un endroit sec et à l'abri de la poussière.

MODE D'EMPLOI SC 5 KARCHER

FR Instructions abrégées

EL Instructions abrégées

KR Instructions d'utilisation

IT In sintesi

TR Kisa Kullanim Talimati

SR Kratko uputstvo

Dispositifs de sécurité FR 5

Description de l'appareil FR 6

Instructions abrégées FR 6

Fonctionnement. 6

Utilisation des accessoires FR 7

Entretien et maintenance FR 9

Assistance en cas de panne FR 9

Caractéristiques techniques FR 10

Accessoires en option FR 10

Consignes générales

Lire cette notice originale avant la première utilisation de votre appareille, le compter se comme qu'elle requiert et la

conserver pour une utilisation ultérieure ou pour le propriétaire futur.

Utilisation conforme

N'utiliser le nettoyeur à vapeur que pour le secteur privé.

L'appareil est destiné au nettoyage avec de la vapeur et peut être utilisé avec les accessoires appropriés de la manière décrite dans les présentes instructions de service. Il ne nécessite aucune déduction. Respectez en particulier pour cela les consignes de sécurité.

Symboles sur l'appareil

ATTENTION - Lire les instructions de service!

Vapeur

ATTENTION - Risque de brûlures

Protection de l'environnement

Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adéquat.

quarts afin d'éliminer les appareils usés.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

Contenu de livraison

L'étendue de la fourniture de votre appareil figure sur l'emballage. Lors du déballage, contrôler l'intégralité du matériel.

S'il manque des accessoires ou en cas de dommages imputables au transport, informer immédiatement le revendeur.

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l'appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat. (Adresse au dos)

Pièces de rechange

Utiliser uniquement des pièces de rechange de la marque Karcher. Vous trouvez une liste des pièces de rechange à la fin de cette notice.

Dispositifs de sécurité

Le but des dispositifs de sécurité est de protégér l'utilisateur. Il ne doit en aucun cas être transformés ou déactivés.

Régulateur de pression

Le manostat est chargé de conserver la pression de la chaudière à un niveau aussi constant que possible durant le fonctionnement. Lorsque la pression de service maximale admissible est atteinte dans la chaudière, le chauffage est désactivé. Il se remet en marche en cas de chute de pression provoquée par une prise de vapeur.

Thermostat de la chaudière

Lorsqu'il n'y a plus d'eau par erreur dans la chaudière, la température de la chaudière augmente. Le thermostat éteint le chauffage. Un fonctionnement normal est à nouveau possible si la chaudière est remplie.

Thermostat de sécurité

Si l'appareil surchauffe à la suite d'une panne du régulateur de pression et du thermostat de la chaudière, le thermostat de sécurité met l'appareil hors tension. S'adresser au service après-vente KARCHER responsable pour réinitialiser le thermostat de sécurité.

Fermeture de maintenance

La fermeture de maintenance est simultanément une soupape de suppression. Elle empêche la vapeur de s'échapper de la chaudière.

Si le régulateur de pression est défectueux et si la pression de la vapeur dans la chaudière augmente, la soupape de suppression s'ouvre, permettant ainsi à la vapeur de s'échapper.

Avant de remettre l'appareil en service, s'adresser au service après-vente KÄRCHER responsable.

Les instructions de service dérivent l'équipement maximum. Selon le modèle, la fourniture peut varier (voir l'emballage).

Illustrations, cf. côté escamotable!

A1 Prise de l'appareil avec clapet de pro

A2 Réservoir d'eau

A3 Poignée de transport pour le réservoir d'eau

A4 Selecteur

A5 Tableau de commande

a Affichage - Position OFF

b Affichage - Manque d'eau (ROUGE)

c Affichage - chauffage (VERT)

Zone de sélection de puissance de vapeur

Niveau de vapeur maximal

g Mode vapeur fonction Vapohydro

A6 Bouchon pour le compartiment accessoires

A7 Bouchon de maintenance

A8 Poignée de transport

A9 Support pour accessoires

A10 Support pour accessoires

A11 Support pour le câble d'alimentation.

A12 Support de rangement pour buse pour sol

A13 Câble d'alimentation secteur avec fiche secteur

A15 Roues directionnelles

B1 Pistolet à vapeur

B2 Levier vapeur

B3 Touche de déverrouillage

B4 Sécurité enfants

B5 Flexible vapeur

B6 Connecteur vapeur

C1 Buse à jet crayon

C2 Brosse ronde

D1 Buse manuelle

D2 Housse en tissu éponge

E1 Tubes de rallonge (2 pièces)

E2 Touche de déverrouillage

F1 Buse pour sol

F2 Volets latéraux

F3 Serpillère en microfibre

G1 Tige de détartrage

Option

H1 Fer à repasser à vapeur

H2 Interrupteur de vapeur (en bas)

H3 Affichage - chauffage (ORANGE)

H4 Interrupteur de vapeur (en haut)

H5 Verrouillage pour l'interrupteur de vapeur

H6 Thermostat

H7 Connecteur vapeur

Instructions abrégées

→ Illustrations voir page 2

Illustration 1 Remplir le réservoir d'eau jusqu'à la marque « MAX ». Illustration 2 Brancher le connecteur vapeur dans la prise de l'appareil. Illustration 3 Brancher la fiche secteur. Démarrer l'appareil en tournant le sélecteur. Illustration 4 Témoin de contrôle - le chauffage clignote en vert Dès que le témoin lumineux de chauffage est allumé en permanence, le nettoyage vapeur est prêt à fonctionner. Illustration 5 Raccorder les accessoires au pistolet à vapeur. Activer la manette vapeur.

Fonctionnement

→ Illustrations, cf. côté escamtable !

Montage des accessoires

→ Illustration 2

Ouvrir la protection de la prise de l'appareil.

Enfoncez à fond le connecteur vapeur dans la prise de l'appareil. Le connecteur doit, ce faisant, s'enclencher de manière audible.

Pour la déconnexion:

Presser la protection de la prise de l'appareil vers le bas et débrancher le connecteur vapeur de la prise de l'appareil.

Illustration A - B

Raccorder l'accessoire nécessaire (voir le chapitre « Utilisation des accessoires ») au pistolet à vapeur. Pour cela, brancher l'extrémité libre de l'accessoire sur le pistolet à vapeur, et l'enfoncer jusqu'à ce que la touche de déverrouillage du pistolet s'engage.

Si nécessaire, utiliser les tubes de rallonge.

Connecter pour cela un ou deux tubes de rallonge avec le pistolet de vapeur. Placer l'accessoire requis sur l'extrémité libre du tube de rallonge.

Démontage des accessoires

→ Pousser la sécurité enfant vers l'arrière (blocage du levier de vapeur).

Pour referrer les accessoires, appuyer sur la touche de déverrouillage et déboiter les pièces.

Remplissage du réservoir d'eau

Illustration 1

Le réservoir d'eau peut être rempli à tout moment.

ATTENTION

Ne pas utiliser d'eau de condensation d'un sèche-linge! N'ajouter ni détergent, ni autre additif (tel par exemple que des anti-odeurs)

Ne pas utiliser d'eau distillée ! Au maximum 50 % d'eau distillée et 50 % d'eau du robinet.

Ne pas utiliser d'eau de pluie récupérée!

Il est possible de retirer le réservoir d'eau pour le remplir, ou de le remplir directement sur l'appareil.

Retirer le réservoir d'eau

Retirer le réservoir d'eau à la verticale vers le haut. Remplir le réservoir d'eau à la verticale, sous le robinet, jusqu'au repère « MAX ». Replacer le réservoir et le pousser vers le bas, jusqu'à ce qu'il s'encliquette.

Directement sur l'appareil

Verser l'eau d'un récipient dans l'entonnoir de remplissage. Remplir jusqu'au repère « MAX »

Mise sous tension de l'appareil

Poser l'appareil sur un support stable. Brancher la fiche secteur dans une prise de courant. Pivoter depuis la position OFF avec le sélecteur de puissance de vapeur. L'affichage Chauffage clignote en vert. Attendre que l'affichage Chauffage reste allumé de façon permanente. Le nettoyeur à vapeur est opérationnel.

Remarque

S'il n'y a pas ou pas assez d'eau dans la chaudière, la pompe d'eau se met en marche et débite de l'eau du réservoir dans la chaudière. Le processus de remplissage peut durer plusieurs minutes. L'appareil ferme brièvement la soupape toutes les 60 secondes. Ceci évite que la soupape puisse se fixer. Un léger clic est perceptible. La sortie de vapeur n'en est pas entravée pour autant.

Appoint en eau

L'affichage "Manque d'eau" clignote en route en cas de manque d'eau dans le réservoir d'eau et un signal sonore est perceptible.

Remplir le réservoir d'eau jusqu'à la marque « MAX ».

Remarque

Lorsqu'il y a trop peu d'eau dans la chaudière à vapeur, la pompe à eau s'alimente automatiquement en eau depuis le réservoir d'eau dans la chaudière à vapeur. Si le réservoir d'eau est vide, la pompe d'eau ne peut plus remplir la chaudière et la prise de vapeur est alors bloquée. La pompe essaie de remplir la chaudière à vapeur à intervalles brefs. Si le remplissage réussit, le témoin de contrôle rouge s'éteint.

Réglage du débit de vapeur

Le débit de vapeur s'échappant est régulé par un sélecteur. En fonction du type de salissure et du niveau de salissure, ce sélecteur permet des possibilités de réglage depuis le niveau de vapeur mini (salissures légères) jusqu'au niveau de vapeur maxi (fortes salissures).

La fonction Vapohydro sert aux fortes salissures qui se trouvent dans des zones difficiles d'accès.

Régler le début de vapeur

→ Régler le sélecteur sur la quantité de vapeur nécessaire. → Actionner le levier vapeur, diriger toujours le pistolet à vapeur en premier lieu sur un chiffon jusqu'à ce que la vapeur s'échappe régulièrement.

Mise hors tension de l'appareil

→ Mettre le commutateur en position OFF pour mettre l'appareil hors service. → Retirer la fiche secteur de la prise de courant. → Rabattre le clapet de la prise de l'appareil et débrancher le connecteur vapeur. Vider l'eau résiduelle du réservoir d'eau.

Illustration f-g

→ Ranger la brosse ronde dans le compartiment accessoires. Enclencher le suceur à main sur le tube de ralonge. → Enclencher les tubes de rallonge dans le support pour les accessoires. → Insérer la buse à jet crayon dans le rangement d'accessoires. → Accrocher la buse de sol dans le support de rangement. → Enrouler le flexible de vapeur autour des tubes de rallonge et encastrer le pistolet de vapeur dans la buse de sol. → Ranger le câble secteur dans le logement prévu à cet effet.

Nettoyage de sols

Il est recommandé de balayer ou d'aspirer le sol avant d'utiliser le nettoyeur à vapeur. Le sol est ainsi libéré de salissures / de particules volatiles avant le nettoyage humide.

Rafraîchissement des textiles

Avant le traitement avec le nettoyeur à vapeur, toujours contrôler la compatibilité des textiles à un endroit discret : d'abord appliquer de la vapeur, puis laisser sécher et enfin contrôler les modifications de couleur ou de forme.

Nettoyage de surfaces enduites ou vernies

Lors du nettoyage des surfaces peintes ou à revêtement plastique, comme par exemple les meubles de cuisine et de salle de bain, les portes, les parquets, la cire, le poli des meubles, les revêtements plastiques ou la couleur peuvent se détacher ou des tâches peuvent se former. Pour nettoyer ces surfaces, mettre un peu de vapeur sur un chiffon puis nettoyer les surfaces.

Attention

Ne pas orienter la valeur sur des arêtes collées car la colle pourrait se désolidariser. Ne pas utiliser l'appareil pour le nettoyage de sols en parquet ou en bois non vitrifiés.

Nettoyage de surfaces vitrées

Lorsque les températures sont basses, avant tout en hiver, chauffer les vitres en appliquant légèrement de la vapeur sur la surface de verre totale. Les tensions sur la surface qui pourrait entraîner un bris sont ainsi évitées.

Nettoyer enfin la fenêtre avec la buse manuelle et la housse douce. Pour retirer l'eau, utiliser une raclette pour vitre ou essayer les surfaces au sec.

Attention

Ne pas appliquer de vapeur sur les points colmatés du cadre de fenêtre pour ne pas les endommager.

Pistolé à vapeur

Le pistolet à vapeur peut aussi être utilisé sans accessoire, par exemple :

Pour éliminer les plis des vêtements accrochés en appliquant de la vapeur à une distance de 10-20 cm. pour le dépoussiérage de plantes. Maintenir dans ce cas un écart de 20 à 40 cm. - pour le dépoussierage humide en imbibant un chiffon de vapeur et en frottant avec sur les meubles.

Illustration a

Monter la buse à jet crayon sur la poignée vapeur. Plus la buse à jet crayon est proche de l'endroit sale, plus l'action de nettoyage est élevée car la température et la vapeur sont les plus élevées à la sortie de la buse. Particulièrement pratique pour le nettoyage d'endroits difficilement accessibles, de joints, robinetteries, écoulements, lavabos, WC, stores ou radiateurs. Les dépôts importants de tartre peuvent être vaporisés avec du vinaigre ou de l'acide citrique avant le nettoyage à la vapeur; laisser agir 5 minutes puis passer à la vapeur.

Illustration 3

Fixer la Brosse ronde sur la buse à jet crayon. La Brosse ronde peut être montée en tant que complément sur la buse à jet crayon. Les brosses viennent plus facilement à bout des encrassements tenaces.

Attention

Non appropriée pour le nettoyage de surfaces sensibles.

Buse manuelle

Monter le suceur à main sur la poignée vapeur. Enfiler la housse sur la buse manuelle. Particulièrement bien appropriée pour les petites surfaces lavables, les cabines de douche et les miroirs.

Buse de base

Appropriée pour tous les revêtements de sol et de mur lavables, par ex. sols de pierre, carrelages et sols en PVC. Travailler lentement sur des surfaces très sales afin que la vapeur puisse agir plus longtemps.

Remarque

Les résidus de détergent ou les émulsions d'entretien qui se trouvent encore sur la surface à nettoyer peuvent provoquer la formation de striés lors du lavage à la vapeur qui disparaisent toutefois en cas d'applications multiples.

→ Raccorder les tubes de rallonge au pistolet à vapeur. Fixer la buse pour sol sur le tube de rallonge. Illustration E Fixer le chiffon de sol sur la buse de sol. - Basculer le tube de rallonge vers l'avant jusqu'à ce qu'il s'arrête à la verticale ; les volets latéraux de la buse pour sol sont rabattus ainsi vers le bas. - Poser la buse pour sol sur la serpillère afin que les volets latéraux entrent dans les pattes de la serpillère. - Basculer le tube de rallonge de nouveau vers l'arrière ; ainsi les volets latéraux s'enclenche et le chiffon est fixé fermement à la buse pour sol.

Ranger la buse de sol

En cas d'interruption de travail, accrocher la buse de sol dans le support de rangement.

Remarque

Nous recommandons d'utiliser la table de repassage KARCHER avec système d'aspiration active de la vapeur. Cette table à repasser est adaptée de façon optimale à l'appareil que vous venez d'acheter. Elle facilite et accélère considérablement le repassage. Il est absolument nécessaire d'utiliser une table à repasser avec une surface de repassage ajourée et perméable à la vapeur. Ne pas régler le mode vapeur sur la fonction Vapo-Hydro si le fer à repasser est branché afin que le linge à repasser ne soit pas humide. Assurez-vous que le réservoir du nettoyeur à vapeur est bien rempli d'eau fraîche du robinet. Enclencher correctement le connecteur vapeur du fer à repasser dans la prise de l'appareil. Le connecteur doit s'encliqueter de manière audible. Affichage - Le fer à repasser s'allume et devient vert Mettre le nettoyeur vapeur en service conformément aux instructions. Modes vapeur recommandés :

Niveau	Tissus d'habilitation
Niveau de vapeur mini	Vétements peu froissés
Niveau de vapeur maxi	Jeans

→ Attendre que le nettoyeur à vapeur soit opérationnel.

Repassage à vapeur

Tous les textiles peuvent être repassés à la vapeur. Les tissus imprimés ou délicats doivent être repassés sur l'envers ou selon les indications du fabricant.

Remarque

Pour ces textiles sensibles, nous recommandons l'utilisation de la semelle de fer à repasser antiadhésive KÄRCHER BE 6006.

⇒ Régler le thermostat du fer à repasser dans la zone hachurée ( ⋯ / MAX ). → Dès que le témoin de contrôle du fer à repasser s’éteint, le repassage peut commencer.

Remarque

La semelle du fer à repasser doit être très chaude, afin que la vapeur ne condense pas et ne goutte pas sur le linge.

Actionner l'interrupteur de vapeur du haut ou celui du bas. Vapeur à intervalles : Appuyer sur l'interrupteur de vapeur. La vapeur sort tant que l'interrupteur est maintenu appuyé. Vapeur en continu : tirer le verrouillage pour l'interrupteur de vapeur vers l'arrière, jusqu'à ce qu'il s'encliquette. La vapeur sort en permanence. Pour débloquer le verrouillage, le pousser vers l'avant. Toujours diriger le premier jet de vapeur sur un chiffon jusqu'à ce que la vapeur s'échappe régulièrement, au début ou pendant les pauses de repassage. Il est également possible de tenir le fer à repasser à la verticale pour vaporiser des rideaux, des vêtements etc..

Attention

Même en cas de repassage à sec, il faut qu'il y ait de l'eau dans la chaudière.

Ajustez la température du fer à repasser en fonction du vêtement.

Synthétique, Laine, Soie, Coton, Lin

Attention

Veillez respecter les indications de repassage et de la vage indiquées dans le vêtement.

Dès que le témoin de contrôle du fer à repasser s’éteint, le repassage peut commencer.

Rincage de la chaudière

Rincer la chaudière du nettoyeur à vapeur au plus tard après 8 replissages du réservoir.

→ Retirer la fiche secteur de la prise de courant. → Laisser refroidir le nettoyeur à vapeur. Vider le réservoir à eau ou le retirer de l'appareil. → Retirer l'ensemble des accessoires de leurs supports.

→ Ouvrir le volet de fermeture du compartiment d'accessoires. → Retirer les accessoires du compartiment. → Ouvrir la fermeture de maintenance. Placer pour cela l'extrémité ouverte d'un tube de rallonge sur la fermeture de maintenance, l'encliqueter dans le guidage et l'ouvrir. → Remplir la chaudière avec de l'eau et basculer énergiquement. Ceci permet de décoller les résidus de tartre qui se sont déposés au fond de la chaudière.

Illustration 1

Vider complètement l'eau se trouvant dans la chaudière.

Détartrage de la chaudière

Comme des dépôts calcaires se forment sur les parois de la chaudière, nous recommandons de détartrer la chaudière aux intervalles suivants (TF = remplissage du réservoir):

Dureté		° dH	mmol/l	TF
I	doux	0-7	0-1,3	100
II	moyen	7-14	1,3-2,5	90
III	dur	14-21	2,5-3,8	75
IV	très dur	>21	>3,8	50

Remarque

Pour connaître la durée de l'eau du robinet, contactez le service public des eaux ou les administrations municipales.

→ Retirer la fiche secteur de la prise de courant. → Laisser refroidir le nettoyeur à vapeur. Vider le réservoir à eau ou le retirer de l'appareil. → Retirer l'ensemble des accessoires de leurs supports.

Ouvrir le volet de fermeture du compartiment d'accessoires. Retirer les accessoires du compartiment.

Ouvrir la fermeture de maintenance. Placer pour cela l'extrémité ouverte d'un tube de rallonge sur la fermeture de maintenance, l'encliqueter dans le guidage et l'ouvrir.

Illustration 1

Vider complètement l'eau se trouvant dans la chaudière. Utiliser pour le détartrage les batonnets de détartrage KARCHER. Respecter lors du chargement de la solution de détartrage les instructions de dosage sur l'emballage. Remplissez la chaudière de solution de détartrant et laissez agir la solution durant env. 8 heures. Au bout de 8 heures, vider complètement la solution de détartrant. Vu qu'une quantité résiduelle de solution reste dans le réservoir de l'appareil, rincer deux à trois fois le réservoir à l'eau froide afin d'éliminer tous les restes de détartrant.

Illustration 1

Vider complètement l'eau se trouvant dans la chaudière. Visser la fermeture de maintenance avec le tube de rallonge. Remplissage du réservoir d'eau Le nettoyeur à vapeur est opérationnel.

Remarque

La serpillière et la housse du suédois à main sont prélavés ; ils peuvent donc être immédiatement utilisés avec le nettoyeur à vapeur.

Laver les chiffons pour sol et les housses en tissu éponge sales à 60°C en machine. Ne pas utiliser d'assouplissant de manière à ce que les chiffons puissent absorber convenablement la saleté. Les chiffons supportent le séchoir.

Assistance en cas de panne

Les pannes ont souvent des causes simples auxquelles il est facile de remédier soi-même à l'aide de la liste suivante. En cas de doute ou de panne non citée ici, s'adresser au service après-vente/agréé.

La chaudière est entartrée

Détartrer la chaudière à vapeur.

Affichage - le manque d'eau clignote en route et un signal sonore est perceptible.

Il n'y a pas d'eau dans le réservoir d'eau.

Remplir le réservoir d'eau jusqu'à la marque « MAX ».

L'affichage manque d'eau s'allume rouge.

Il n'y a pas d'eau dans la chaudière à vapeur. La protection anti-surchauffe s'est déclenchée.

→ Mettre l'appareil hors tension. → Remplir le réservoir d'eau jusqu'à la marque « MAX ». → Mettre l'appareil sous tension.

Réservoir d'eau pas correctement mis en place ou encrassé.

Retirer le réservoir d'eau et le rincer. Replacer le réservoir et le pousser vers le bas, jusqu'à ce qu'il s'encliquette.

Le levier vapeur ne peut plus être actionné

Le levier vapeur est bloqué par le dispositif de verrouillage / la sécurité enfants.

Mettre la sécurité enfants vers l'avant.

Le fer à repasser à pression de vapeur "crache" de l'eau!

Régler la température au niveau … Rincer ou détartrer le réservoir du nettoyeur à vapeur.

Mode vapeur réglé sur vapohydro

Tourner le sélecteur sur la zone de sélection de puissance de vapeur.

Après des pauses lors du repassage, des gouttes d'eau sortent du fer à repasser à vapeur

Lors de pauses très longues lors du repassage, de la vapeur peut se condenser dans la conduite de vapeur.

Diriger le premier jet de vapeur sur un chiffon à part.

La chaudière est entartrée

Détartrer la chaudière à vapeur.

Caractéristiques techniques

Alimentation électrique
Tension	220-240 V
	1~50 Hz
Degré de protection	IPX4
Classe de protection	I
Performances
Puisance deCHAUFFAGE	2200 W
Puisance dechauffage du fer à repasser	700 W
Pression de service max.	0,42 MPa
Temps de chauffage	3 Minutes
Débit de vapeur
Vapeur en continu	60 g/min
Sortie de vapeur maxi	150 g/min
Vapohydro	250 g/min
Contenance
Réservoir d'eau	1,5 I
Capacité de la chaudière	0,5 I
Dimensions
Poids (sans accessoire)	6,0 kg
Longueur	439 mm
Largeur	301 mm
Hauteur	304 mm

Sous réserve de modifications techniques!

Accessoires en option

	Référence
Kit de chiffons en microfibre pour buse pour sol Comfort Plus 2 serpillières douces en microfibre de haute qualité.	2.863-020
Kit de chiffons microfibres, housse douce 2 housses douces en microfibre de haute qualité.	2.863-174
Housse en tissu éponge 5 housses en coton	6.370-990
Kit de brosses rondes 4 brosses rondes pour la buse à jet crayon	2.863-058
Kit de brosses rondes avec crins en laiton Pour enlever les salissures tenaces. Idéal sur les surfaces non sensibles.	2.863-061
Brosse ronde avec racloir Brosse ronde avec deux rangées de crins résistants à la chaleur et un racloir. Ne convient pas au surfaces sensibles.	2.863-140
Grandes brosses rondes Gracère à sa grande surface de nettoyage, permet en-core plus de possibilités d'utilisation, particulièrement sur de très grandes surfaces.	2.863-022
Buse puissance et rallonge Pour le nettoyage à pleine puissance d'endroits difficiles d'accès (par ex. coins).	2.884-282
Brosse turbo à vapeur Pour les travaux de nettoyage pour lesquels il faut d'habitude froter	2.863-159
Buse d'entretien de textiles Pour rafaîchir les vêtements et textiles.	4.130-390
Décolleuse à papier peint pour enlever les papiers peints et les résidus de colle	2.863-062
Bâtons détartrants (9 pièces)	6.295-206
Fer à repasser à vapeur	2.863-209
Semelle de repassage anti-adhérante Convient au repassage de tissus sensibles.	2.863-142
Table à repasser active AB 1000 Pour d'excellents résultats de repassage avec une économique considérable de temps (seulément pour 230 V)	2.884-993

Lire cette notice originale avant la première utilisation de votre appareille, se conformer selon ce qu'elle requiert et la

conserver pour une utilisation ultérieure ou pour le propriétaire futur.

Utilisation conforme

Ce fer à repasser à vapeur ne peut être utilisé qu’avec les nettoyeurs à vapeur de KÄRCHER avec prise d’appareil adaptée.

N'utiliser le fer à repasser à vapeur que pour le repassage à la vapeur ou à sec de textiles.

Protection de l'environnement

Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adaptés afin d'éliminer les appareils usés.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux produits se trouvent sous :

Utiliser uniquement des pièces de rechange de la marque Karcher. Vous trouvez une liste des pièces de rechange à la fin de cette notice.

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l'appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relevant d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente le plus proche munis de votre preuve d'achat.

(Adresse au dos)

DANGER

Le fer à repasser à vapeur et le jet de vapeur sont brûlants. • Prévenir d'autres personnes qu'elles risquent de se blesser. Ne jamais diriger le jet de vapeur sur des personnes ou

des animaux (risque de blessure). Ne jamais toucher des conduites électriques ni des objets inflammables avec le fer à repasser à vapeur chaud.

Le fer à repasser à vapeur ne doit pas être utilisé s'il est tombé, s'il présente des dommages visibles ou s'il fuit. - Un câble d'alimentation endommagé doit immédiatement être remplacé par le service après-vente ou un électricien/agréé.

Avertissement

Le fer à repasser à vapeur doit être utilisé et posé sur une surface stable. Seul le service après-vente est autorisé à effectuer des travaux de réparation sur l'appareil.

DANGER

Signale la présence d'un danger imminent entraînant de graves blessures corporelles et pouvant avoir une issue mortelle.

Avertissement

Signale la présence d'une situation eventuellement dangereuse pouvant entraîner de graves blessures corporelles et même avoir une issue mortelle.

Remarque relative à une situation potentiellement dangereuse pouvant entraîner des blessures légères.

Description de l'appareil

S'il manque des accessoires ou en cas de dommages imputables au transport, informer immédiatement le revendeur.

Illustration voir page 2 1 Interrupteur de vapeur (en bas) 2 Lampe témoins chauffage 3 Interrupteur de vapeur (en haut) 4 Verrouillage pour l'interrupteur de vapeur 5 Thermostat 6 Flexible vapeur 7 Connecteur vapeur

Remarque

Nous recommandons d'utiliser la table de repassage KARCHER avec système d'aspiration active de la vapeur. Cette table à repasser est adaptée de façon optimale à l'appareil que vous venez d'acheter. Elle facilite et accélère considérablement le repassage. Il est absolument nécessaire d'utiliser une table à repasser avec une surface de repassage ajourée et perméable à la vapeur.

Préparation

Ouvrir la protection de la prise du nettoyeur à vapeur. Enclencher correctement le connecteur vapeur du fer à repasser dans la prise de l'appareil. Le connecteur doit s'encliqueter de manière audible.

Pour la déconnexion:

Presser la protection de la prise de l'appareil vers le bas et débrancher le connecteur vapeur de la prise de l'appareil.

→ Mettre le nettoyeur vapeur en service conformément aux instructions. → Attendre que le nettoyeur à vapeur soit opérationnel.

Repassage à vapeur

Tous les textiles peuvent être repassés à la vapeur. Les tissus imprimés ou délicats doivent être repassés sur l'envers ou selon les indications du fabricant.

Remarque

Pour ces textiles sensibles, nous recommandons l'utilisation de la semelle de fer à repasser antiadhésive KÄRCHER BE 6006.

→ Régler le thermostat du fer à repasser dans la zone hachurée ( ⋯ / MAX ). → Dès que le témoin de contrôle du fer à repasser s'éteint, le repassage peut commencer.

Remarque

La semelle du fer à repasser doit être très chaude, afin que la vapeur ne condense pas et ne goutte pas sur le linge. Actionner l'interrupteur de vapeur du haut ou celui du bas.

Vapeur à intervalles : Appuyer sur l'interrupteur de vapeur. La vapeur sort tant que l'interrupteur est maintenu appuyé. Vapeur en continu : tirer le verrouillage pour l'interrupteur de vapeur vers l'arrière, jusqu'à ce qu'il s'encliquette. La vapeur sort en permanence. Pour débloquer le verrouillage, le pousser vers l'avant. Toujours diriger le premier jet de vapeur sur un chiffon jusqu'à ce que la vapeur s'échappe régulière, au début ou pendant les pauses de repassage. Il est également possible de tenir le fer à repasser à la verticale pour vaporiser des rideaux, des vêtements etc..

Attention

Même en cas de repassage à sec, il faut qu'il y ait de l'eau dans la chaudière.

Ajustez la température du fer à repasser en fonction du vêtement.

Synthétique

Laine, soie

Coton, lin

Attention

Veillez respecter les indications de repassage et de la vapeur indiquées dans le vêtement. Dès que le témoin de contrôle du fer à repasser s’éteint, le repassage peut commencer.

Assistance en cas de panne

Les pannes ont souvent des causes simples auxquelles il est facile de remédier soi-même à l'aide de la liste suivante. En cas de doute ou de panne non citée ici, s'adresser au service après-vente/agréé.

Pas de vapeur

Le fer à repasser à pression de vapeur "crache" de l'eau!

Régler la température au niveau … Rincer ou détartrer le réservoir du nettoyeur à vapeur.

Après des pauses lors du repassage, des gouttes d'eau sortent du fer à repasser à vapeur.

Lors de pauses très longues lors du repassage, de la vapeur peut se condenser dans la conduite de vapeur. → Diriger le premier jet de vapeur sur un chiffon à part.

Caractéristiques techniques

Branchement électrique
Tension	220-240 V
	1~50-60 Hz
Classe de protection	I
Performances
Puisance de chauffage	700 W

Sous réserve de modifications techniques!
