Type de produit	Hotte aspirante encastrable
Marque	ZANUSSI
Modèle	ZHG 511 62
Largeur	520 mm
Profondeur	497 mm
Hauteur	259 mm
Poids estimé	10 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance moteur estimée	200 W
Éclairage	2 ampoules de 40 W (max)
Puissance d'éclairage totale	80 W
Nombre de vitesses	3 (min, moy, max)
Mode d'installation	Encastrable dans meuble haut ou hotte cheminée
Type d'évacuation	Évacuation extérieure ou recyclage avec filtre à charbon
Diamètre de raccordement évacuation	100 ou 120 mm (tuyau rigide ou flexible)
Distance minimale au plan de cuisson	65 cm (électrique) (pour gaz se référer à la notice)
Filtre à graisses	Métallique lavable (au lave-vaisselle ou produit détergent)
Fréquence nettoyage filtre à graisses	Tous les 2 mois
Filtre à charbon actif	Optionnel pour mode recyclage, non lavable
Fréquence remplacement filtre à charbon	Tous les 4 mois
Fonctions spéciales	Commande à touches (lumière et moteur avec 3 vitesses)
Sécurité	Interrupteur omnipolaire obligatoire, mise à la terre, ne pas faire flamber sous la hotte
Entretien extérieur	Chiffon humide et détergent liquide neutre, pas de produits abrasifs
Garantie	Se référer au revendeur

FOIRE AUX QUESTIONS - ZHG 511 62 ZANUSSI

Comment installer la hotte ZANUSSI ZHG 511 62 ?

L'installation doit être effectuée par un spécialiste. Il faut prévoir une ouverture dans le meuble haut selon les dimensions données dans la notice (520x497 mm) et respecter une distance minimale de 65 cm au-dessus du plan de cuisson. La hotte peut être raccordée en évacuation extérieure (tuyau de 100 ou 120 mm) ou en recyclage avec filtres à charbon.

Comment nettoyer les filtres à graisses de la hotte ?

Les filtres à graisses métalliques se nettoient tous les 2 mois avec un produit détergent ou au lave-vaisselle. Pour les démonter, poussez les poignées vers l'arrête et tirez vers le bas.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon n'est pas lavable et doit être remplacé tous les 4 mois (ou plus souvent si utilisation intensive). Il est nécessaire uniquement en mode recyclage.

Comment changer les ampoules de l'éclairage ?

Démontez le support d'aspiration ou la grille, puis vérifiez que les ampoules sont bien vissées. Si elles sont grillées, remplacez-les par des ampoules identiques de 40 W maximum et de même voltage.

Quelles sont les vitesses disponibles et quand les utiliser ?

La hotte dispose de 3 vitesses : vitesse 1 (minimum) pour ventilation silencieuse, vitesse 2 (moyenne) pour usage normal, vitesse 3 (maximale) pour fortes odeurs ou vapeurs.

La hotte peut-elle fonctionner en mode recyclage (sans évacuation extérieure) ?

Oui, il faut installer des filtres à charbon actif pour recycler l'air dans la pièce. L'air filtré sort par une ouverture en partie supérieure du meuble ou de la hotte.

Quelle distance minimale dois-je respecter entre la hotte et la plaque de cuisson ?

Pour les plaques électriques, la distance est de 65 cm. Pour les plaques à gaz, reportez-vous aux instructions du fabricant de la plaque.

Comment entretenir l'extérieur de la hotte ?

Utilisez un chiffon humide avec un détergent liquide neutre. N'utilisez pas de produits abrasifs, alcool ou diluants qui pourraient endommager les surfaces.

Que faire si la hotte ne s'allume pas ou ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et que l'interrupteur omnipolaire est activé. Contrôlez également les ampoules et le bon montage des filtres. Si le problème persiste, contactez un professionnel.

Puis-je laver le filtre à graisses synthétique ?

Non, le filtre à graisses synthétique ne se lave pas. Il doit être remplacé tous les 2 mois, ou lorsque les points violets indicateurs de saturation couvrent toute la surface du filtre.

MODE D'EMPLOI ZHG 511 62 ZANUSSI

Cette hotte est destinée à être installée à l'intérieur d'un meuble ou d'une hotte cheminée, au-dessus d'un plan de cuisson.

Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage interne).

A cause de la complexité de l'appareil, il est préférable que l'installation soit effectuée par un spécialiste tout en respectant les prescriptions des autorités concernant l'évacuation de l'air.

La responsabilité du producteur ne saurait être engagée pour tout incident ou accident provoqué par une installation défectueuse.

2 - Conseils concernant la sécurité

2.1 - N'utilisez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc...). 2.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotte. 2.3 - Reliez la hotte au réseau en interpolant un interrupteur bipolaire avec ouverture des contacts de 3 mm au moins. 2.4 - Assurez-vous que l'installation électrique de votre logement ait une mise à la terre correcte. 2.5 - La distance de surt minimum entre le plan de cuisson et la hotte est de 65 cm. 2.6 - Il est interdit de faire flamber des préparations sous la hotte. 2.7 - Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente : l'huile surchauffée pourrait s'enflammer. 2.8 - Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation. 2.9 - Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et des appareils alimentés par une énergie autre que l'énergie électrique évacuant les fumées simultanément. Une utilisation sans dangers est possible si la dépression maximum qui se crée dans la pièce est inférieure à 0,04 mbar, ce qui évite un retour des gaz de décharge dans la pièce.

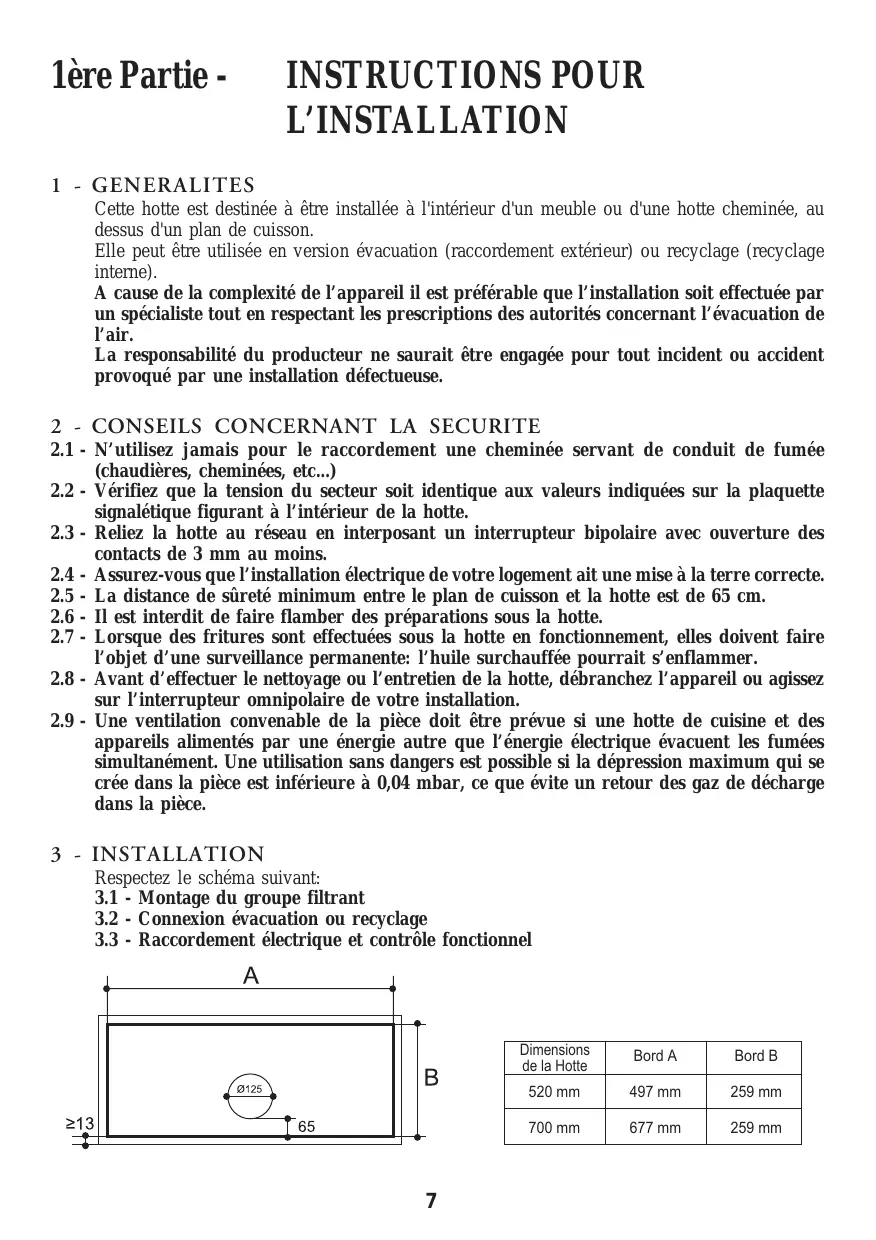

3 - Installation

Respectez les schémas suivants :

3.1 - Montage du groupe filtrant 3.2 - Connexion évacuation ou recyclage 3.3 - Raccordement électrique et contrôle fonctionnel

Dimensions de la Hotte	Bord A	Bord B
520 mm	497 mm	259 mm
700 mm	677 mm	259 mm

3.1 - Installation du groupe à encastrer

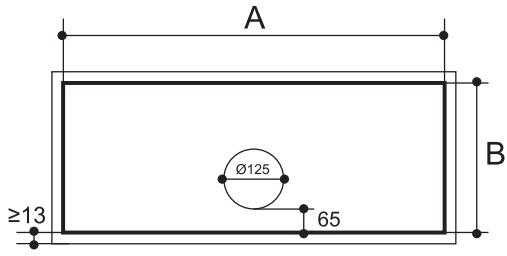

1 - Effectuer une ouverture rectangulaire à la base du meuble haut ou de la hotte en laissant un espace minimum de 13mm à partir des bords externes selon les dimensions indiquées dans le tableau. 2 - Percez un trou selon les dimensions du tuyau utilisé, à l'endroit prévu pour la sortie de l'air, soit pour la version évacuation, que pour la version recyclage. 3 - Démonter le support d'aspiration (version avec grille ou version avec filtres), en tirant simultanément les deux poignées A (fig. 1).

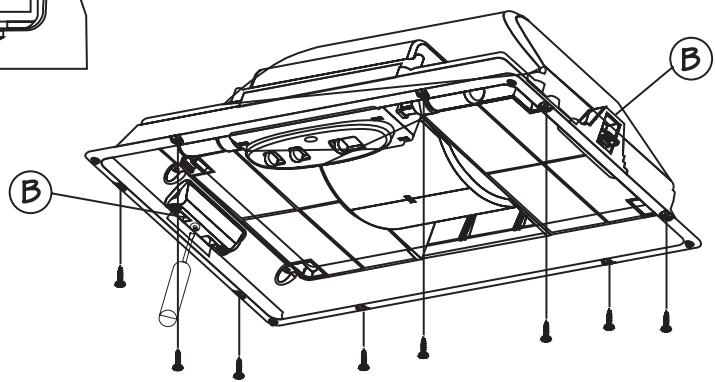

Fixation de la partie externe avec des vis;

Fixer le groupe à encastrer à la hotte ou au meuble haut en utilisant les vis autotaraudeuses (8) fournies avec les accessoires (fig. 2).

Fixation rapide avec des supports latéraux;

Le dispositif B est prédisposé pour une excursion allant de 15 à 30 mm d'épaisseur de panneau. Introduire le groupe dans l'ouverture jusqu'à accrocher les deux dispositifs B. Serrer les vis de réglage C jusqu'à ce que le groupe ait encastré adhéris complètement au plan (fig. 2).

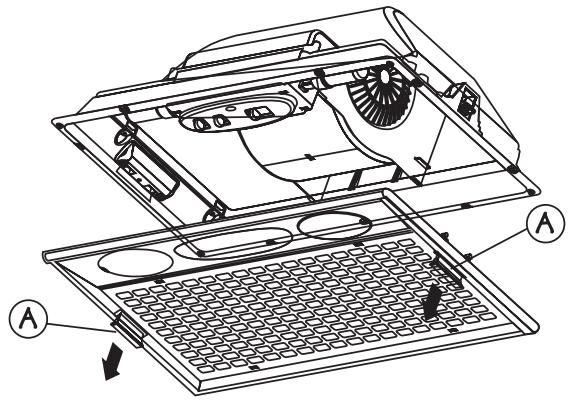

4 - Refermer le support d'aspiration en poussant et en accrochant les deux poignées A (fig. 3).

3.2 - Connexion évacuation ou recyclage

1 - Connexion évacuation :

a)La hotter peut être branchée à un conduit extérieur à travers un tuyau rigide ou flexible de 0100 ou 120 mm, à fixer avec des colliers pas fournis (fig. 2). b)Retirez les évventuels filtrés à charbon actif qui ne doivent pas être installés dans la hotte en version évacuation (voir paragraphe 3.3 partie 2ème).

2 - Connexion recyclage:

a) Ajoutez les éventuels filtres à charbon actif à l'intérieur du corps de hotte (voir paragraphe 3.2 partie 2ème). b) L'air filtré est évacué dans la pièce à travers une ouverture placée sur la partie supérieure de l'armoire ou de la hotte (fig. 3).

3.3 - Raccordement électrique et contrôle fonctionnel

1 - Il est nécessaire de respecter scrupuleusement les conseils 2.2, 2.3 et 2.4 du paragraphe 2 concernant la sécurité. 2 - Le raccordement électrique effectué, vérifie le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

2ÈME partie - instructions pour l'utilisation et l'entretien

1 - CONSEILS CONCERNANT LA SÉCURITÉ

Il est absolument nécessaire de respecter tous les avertissements du paragraphe 2 de la 1ère partie - Instructions pour l'installation.

En outre, il est très important de faire attention, lors de l'utilisation et de l'entretien, aux avertissements suivants:

1.1 - Effectuez un scrupuleux et régulier entretien des filtres à graisses et à charbon actif, selon les intervalles conseillées par le fabricant, ou plus souvent, pour une utilisation particulièrement intense (plus de 4 heures par jour.) 1.2 - Ne laissez jamais des flammes libres à forte intensité sous la hotte en fonctionnement : en reculant les marmites, éteignez la flamme ou du moins, pour de courtes périodes et sous surveillance, tenez-la au minimum. 1.3 - Réglez toujours la flamme de façon à éviter une fuite latérale de la même par rapport au fond des marmites : vous économisez de l'énergie et vous évitez de dangereuses concentrations

de chaleur.

1.4 - N'utilisez jamais incorporement votre appareil, qui est destiné uniquement à absorber les odeurs dans la cuisine.

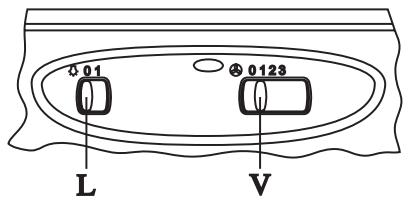

Groupe des commandes

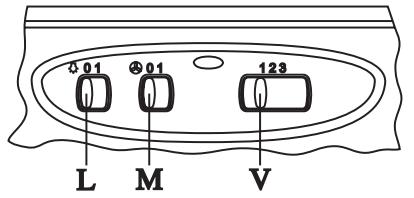

Le schéma des commandes est le suivant (fig. 4):

TOUCHE LUMIEREL L = mise en fonctionnement et arrêt de l'éclairage;

TOUCHE MOTEUR M = mise en marche et arrêt du moteur et besoin de la vitesse d'aspiration:

1 = Vitesse minimum: pour ventiler la pièce, particulièrement silencieuse, pour les plats émettant peu de vapeurs.

2 = Vitesse moyenne: en conditions normales, étant donné le rapport optimal entre la capacité de dépuration et le niveau de bruit.

3 = Vitesse maximale: en cas de forte concentration d'odeurs et de vapeurs, même pour de longues périodes.

Entretien

Un entretien régulier de votre hotte est la garantie d'un bon fonctionnement et d'un bon rendement.

Des attentions particulières sont à adresser aux filtres à graisses métalliques et, pour les seules hottes filtrantes, aux filtres à charbon actif.

3.1 Filtre à graisses métallique

1 - Nettoyage

Laver ces filtres avec un produit détergent du commerce au maximum tous les deux mois ; grâce à leur dimension compacte, vous pouvez également les laver dans votre lave-vaisselle.

2 - Démontage des filtres

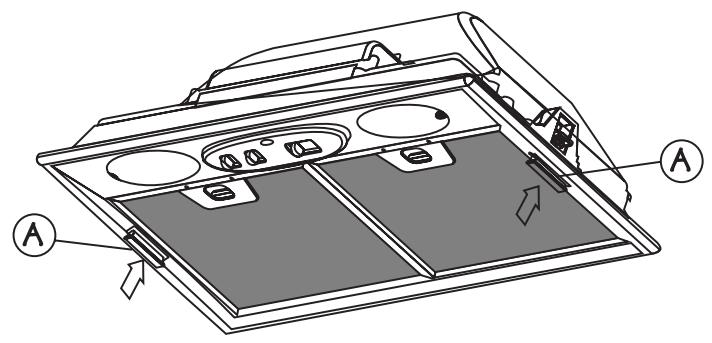

Enlevez un filtre à la fois en poussant vers l'arrête et en tirant en même temps vers le bas (fig. 6).

3.2 Filtre à graisse synthétique

1 - Nettoyage

Ce filtre ne peut être lavé ; il est indispensable de le changer tous les deux mois. Si le filtre est équipé de points violets, témoins de saturation, sur toute sa surface et visibles à travers la grille, il doit être changé lorsque les points s'étalent jusqu'à couvrir toute la surface du filtre.

2 - Remplacement:

a) Enlever la grille d'aspiration en se référant au paragraphe installation 3.1.3.

b)Après avoir démonté la grille d'aspiration, enlever les bloque-filtres (1).

Remplacer le filtre antigraisse (2) (fig. 7).

c) Refermer la grille d'aspiration.

3.3 - Filtres antigraisse (panneaux métalliques)

1 - Nettoyage

Laver ces filtres avec un produit détergent du commerce au maximum tous les deux mois ; grâce à leur dimension compacte, vous pouvez également les laver dans votre lave-vaisselle.

2 - Remplacement:

a) Enlever la grille d'aspiration en se référant au paragraphe installation 3.1.3.

b)Après avoir démonté la grille d'aspiration, enlever les bloque-filtres (1).

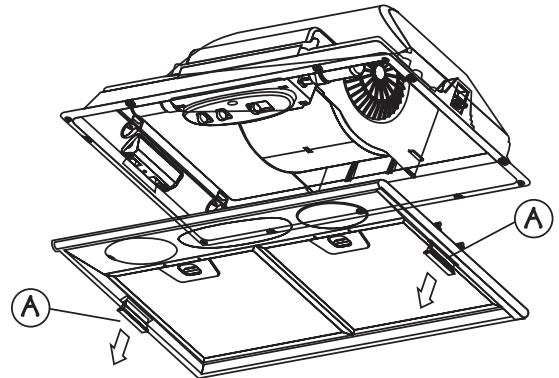

Laver les panneaux métalliques (2) (fig. 7).

c) Refermer la grille d'aspiration.

ATTENTION: Afin d'éviter des risques d'incendie provoqués par une accumulation de graisse dans les filtres, il est nécessaire de respecter les conseils d'entretien et de remplacement.

3.4- Filtres à charbon actif

1 - Fonctionnement

Le filtre à charbon actif a la capacité de retirer les odeurs jusqu'à saturation. Il n'est pas lavable et ne peut être régénéré ; par conséquent, il doit être changé tous les 4 mois ou plus souvent pour une utilisation particulièrement lourde.

2 - Remplacement:

a) Enlever le support d'aspiration en se référant au paragraphe installation 3.1.3.

b) Remplacer les filtres au charbon actif (fig. 8).

3.5-ECLAIRAGE

Il est constitué de deux ampoules à 40 W.

1 - Si les ampoules ne fonctionnent pas, enlever le support ou la grille d'aspiration et contrôler qu’elles soient bien vissées. 2 - Si les ampoules sont brûlées, elles doivent être remplacées avec d’autres ayant le même voltage et la même puissance (fig. 9). 3 - Refermer le support d’aspiration.

3.6-NETTOYAGE

Pour le nettoyage normal de la hotte:

• Ne pas utiliser de chiffons ou de dépônces mouillés, ni de jets d'eau.
• Ne pas utiliser de diluants ou d'alcools, susceptibles de rendre opaques les surfaces vernies.
• Ne pas utiliser de substances abrasives, en particulier sur les surfaces en inox.

Il est conseillé d'utiliser un chiffon humide et un détergent liquide neutre.

6 7
