| Type | Enceinte bibliothèque 2 voies |
| Haut-parleur grave | Woofer à cône en pure pâte de 133 mm (5,25") |
| Haut-parleur aigu | Tweeter à dôme en titane de 20 mm (0,75") avec guide d'ondes |
| Puissance d'amplification recommandée | 10 - 75 W RMS |
| Impédance | 4 ohms |
| Sensibilité | 85 dB / 2,83 V / 1 m |
| Réponse en fréquence | 47 Hz - 24 kHz (-6 dB) |
| Fréquence de croisement | 2,8 kHz |
| Dimensions (H x L x P) avec grille | 330,2 x 196,6 x 216,2 mm |
| Poids unitaire | 5,0 kg (11 lbs) |
| Poids de transport (paire) | 13,8 kg (30,4 lbs) |
| Finition du caisson | Plaqué noyer satiné de qualité ameublement |
| Grille | Mousse Quadrex (noir, orange brûlé, bleu foncé) |
| Bornes de connexion | Plaquées or, acceptent fil dénudé, fourche, broche, banane |
| Commande de niveau | Réglage du tweeter en façade (0 dB par défaut) |
| Évent | Frontal |
| Garantie | 5 ans |
| Hauteur de support recommandée | 609 mm à 914 mm (24" - 36") |
| Insert support mural | Filetage M6 x 1,0, entraxe 67 mm, vis max. 12 mm |
FOIRE AUX QUESTIONS - L52 JBL
Questions des utilisateurs sur L52 JBL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte hifi au format PDF gratuitement ! Retrouvez votre notice L52 - JBL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil L52 de la marque JBL.
MODE D'EMPLOI L52 JBL
- Lisez ces instructions.
- Conserve ces instructions.
- Tenez compte de tous les averissements.
- Suivez toutes les instructions.
- Nettoyez uniquement avec un chiffon sec.
- Ne bouchez aucune ouverture de ventilation. Installez cet apparéil conformément aux instructions du fabricant.
- N'installé pas cet apparéil à proximé d'une source de chaleur telle que des radiateurs, des bouches de chaleur, des fournaux ou d'autres apparéils (y compris les amplificateurs) qui conduisient de la chaleur.
- Utilisez seulement des compléments/accessoires spécifique par le constructeur.
- Utilisez l'appareil seulement avec le chariot, pied, trépied, support ou table spécifique par le constructeur, ou vendu avec l'appareil. Lors de l'utilisation d'un chariot, faites attention en déplaçant l'ensemble chariot/apparil afin d'éviter des blessures dues à un bascurement.
- Toutes les réparations doivent être effectuées par un personnel qualifié. Une révision est nécessaire si l'appareil a été endommaged d'une façon quelconque, si le cordon ou la fiche d'alimentation sont endommages, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.
Élimination correcte de ce produit (Déchets d'équipements électriques et électroniques)
Ce symbole signifie que le produit ne doit pas etre jete comme déchet menager et doit etre remis a une installation de collecte appropriée pour son recyclage. Une élimination et un recyclage appropriés aident à protéger les ressources naturelles, la santé humaine et l'environnement. Pour obtenir plus d'informations sur l'élimination et le recyclage de ce produit, contactez-vous municipalité locale, le service de gestion des déchets ou le magasin où vous avez acheté ce produit.
RoHS
Ce produit est conforme à la RoHS.
Ce produit est conforme à la directive 2011/65/UE et à ses amendements sur la restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.
REACH
REACH (règlement N° 1907/2006) concerne la production et l'utilisation de substances chimiques ainsi que leurs impacts potentiels sur la santé humaine et l'environnement. L'article 33(1), du règlement REACH exige des fournisseurs qu'ils inforent les destinataires si un article contient plus de 0,1% (par poids et par article) d'une ou plusieurs substances figurant sur la liste candidate des substances extrémentement préoccupantes (SVHC, substances of very high concern) (« Liste candidate REACH »). Ce produit contient la substance « plomb » (N° CAS 7439-92-1) à une concentration supérieure à 0,1% en masse.
Au moment de la production de ce produit, à part la substance plomb, aucune autre substance de la liste des candidates REACH n'est présente à une concentration supérieure à 0,1 % en masse dans ce produit.
Remarque: Le 27 juin 2018, le plomb a été ajouté à la liste des substances candidates REACH. L'inclusion du plomb dans la liste des substances candidates REACH ne signifie pas que les matérieliaux contenant du plomb posent un risque immédiat et ne conduit pas à une restriction d'autorisation de leur utilisation.
CONTENTS
INTRODUCTION 8
CONTENU DE L'EMBALLAGE 8
EMPLACEMENT ET POSITIONNEMENT 8
BRANCHEMENTS 9
CONNEXION DE BASE A UN SEUL CABLE. 9
COMMANDES/REGLAGES 10
ENTRETIEN DE VOS ENCEINTES 10
CHARACTERISTIQUES TECHNIQUES 10
DIMENSIONS 11
INTRODUCTION
Merci d'avoir acheté l'enceinte 2 voies JBL® L52 Classic.
Depuis plus de 70 ans, JBL fournit des équipements audio aux salles de concert, aux studios d'enregistrement et aux cinémas du monde entier, la marque est devenue le choix de confiance des artistes de studio et des ingénieurs du son les plus renommés. Conçue et étudiée dans les installations d'ingénierie acoustique de renommée mondiale de JBL à Northridge, en Californie, la L52 Classic est une enceinte 2 voies de 130 mm (5,25 pouces) dotée des technologies acquistiques avances JBL associées au style d'inspiration rétro primé des membres plus grands de sa famille. Le design d'époque de la L52 Classic comprend une sélection de grilles en mousse Quadrex. Sous cet extérieur emblématique se trouve une enceinte construite à partir de composants acoustiques modernes qui produit un son JBL légendaire assured ravir tous les mélomanes.
CONTENU DE L'EMBALLAGE
2 enceintes L52 Classic
2 grilles en mousse Quadrex
1 guide de démarrage rapide L52 Classic
EMPLACEMENT ET POSITIONNEMENT

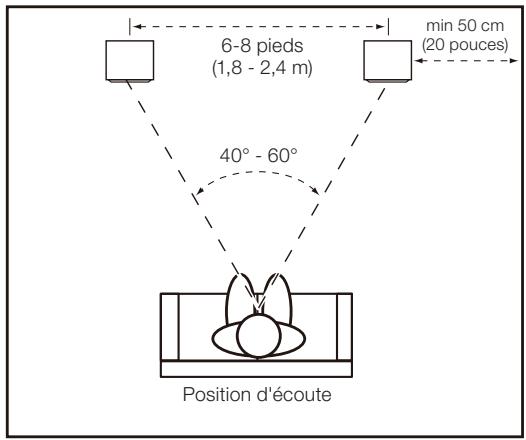

Pour désirir l'emplacement de vos enceintes, étudiez votre piece et pensez au positionnement en vous servant de l'illustration ci-dessous comme guide.
- Évitez de placer les enceintes près des amplificateurs de puissance, des bouches de chauffage ou d'autres objets qui produit une chaleur importante.
- Ne placez pas les enceintes dans des endroits très humides ou poussièreux.
- Ne placez pas les enceintes sous la lumière directe du soleil ou dans des endroits où elles seront exposées à une intense source lumineuse.
- Pour obtenir les membresurs résultats, espacez les enceintes de 1,8 - 2,4 m (6 - 8 pieds). Si vous ecartez les enceintes davantage, orientez-les vers la position d'écoute.
- Les enceintes produit la scène stéreo la plus précise quand l'angle formé par l'auditeur et les enceintes est de 40 à 60 degrés.
- En général, les graves sont renforcés si l'enceinte est rapprochée d'un mur ou d'un coin. Pour obtenir les valeurs performances, nous recommendons de placer les enceintes à au moins 50 cm (20 pouces) d'une paroi.
L'enceinte produit la(Meilleure image stéreo si elle est orientée verticallement. - La L52 Classic peut être montée sur n'importe quel support de 609 mm (24") à 914 mm (36") suffisamment solide pour supporter de manière stable ses 5,0 kg (11 lb) et capable d'incliner le tweeter vers la hauteur d'écoute. La L52 Classic ne doit être fixée qu'avez des vis utilisant les inserts filétés au dos du caisson.
- Nous vous recommendons de positionner chaque enceinte avec son tweeteter approximativement au niveau de l'oreille à la position d'écoute.
BRANCHEMENTS
ATTENTION: veiliez à ce que tous les apparciels électriques du système soient étents (et de préférence débranchés de leurs prises secteurs) avant de faire des branchements.

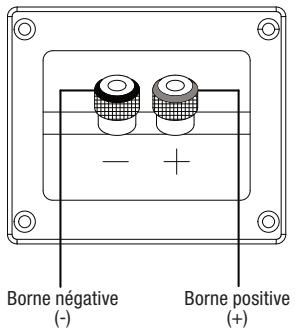

Les enceintes et les amplificateurs ont des bornes de liaison positives et négatives (« + » et « - ») correspondantes. La L52 Classic a des bornes de raccordement codées en couleur. La borne « + » est rouge, et la borne « - » est noire. Reportez-vous à l'illustration à droite.
Nous avons concu la L52 Classic pour qu'une tension positive sur la borne « + » (rouge) produit un mouvement vers l'extérieur (vers la piece) de ses haut-parleurs.
Nous recommendons d'utiliser un cable d'enceinte de haute qualite avec codage de la polarite. Le cote du cable avec une cordure ou un autre codage est habituellement considere comme la polarite positie ( +)
Pour que la polarité soit correcte, connectez chaque borne « + » au dos de l'amplificateur ou du récepteur à la borne « + » (rouge) respecté de chaque enceinte. Connectez les bornes « - » (noires) de la même façon. Reportez-vous au mode d'emploi du récepteur ou de l'amplificateur pour confirmer ses procédures de connexion.

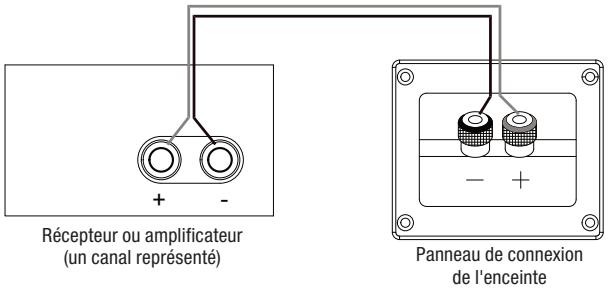

CONNEXION DE BASE À UN SEUL CÂBLE
Branchez l'amplificateur à chaque enceinte suivant les indications de l'illustration à droite.
IMPORTANT : N'inversez pas les polarités (c.- à-d., « + » sur « - » ou « - » sur « + ») pendant le branchement. Ceci produit une image stéreo dégradée et réduirait les performances des basses fréquences.
Les bornes plaquées or de la L52 Classic peuvent accepter divers connecteurs de fil : fil dénudé, connecteurs à fourche, connecteurs à broche et fiches bananes.

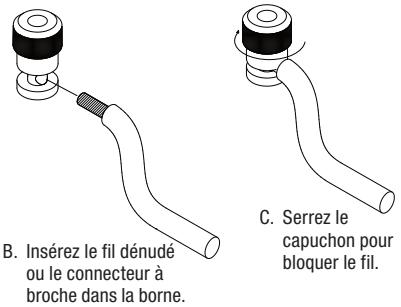

UTILISATION DE FILS DÉNUÉS OU DE CONNECTEURS À BROCHE :
IMPORTANT: voirlez à ce que les fils ou broches (« + ») et (« - ») ne se touchent pas et ne touchent pas l'autre borne. Un contact des cable peut creer un court-circuit et endommager votre récepteur ou amplificateur.
A. Dévissez le capuchon.
A. Dévissez le capuchon.

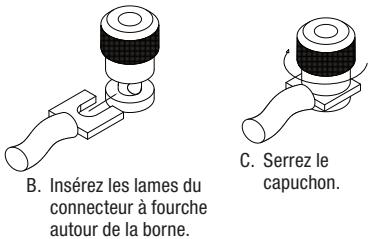

UTILISATION DES CONNECTEURS À COSSES :
IMPORTANT : veillez à ce que les lames des connecteurs à fourche (« + ») et (« - ») ne se touchent pas et ne touchent pas l'autre borne. Un contact des lames peutmaker un court-circuit et endommager votre récepteur ou amplificateur.
UTILISATION DES FICHES BANANES :
A. Serrez le capuchon.
B. Insérez la fiche banane dans le trou du capuchon.
COMMANDES / RÉGLAGES

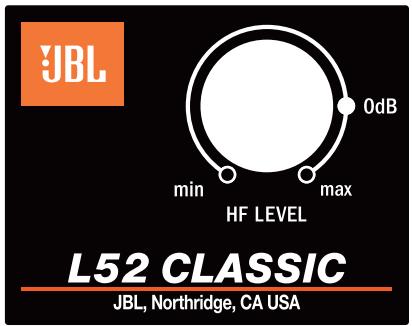

La L52 Classic dispose d'un réglage en façade qui vous permet d'équilibrer le niveau du tweeteter (HF) par rapport au woofer.
Vous peuvent utiliser cette commande pour ajuster la répartition entre le tweeter et le woofer, et modifier le son de l'enceinte. La position par défaut « 0dB » est un bon point de départ. Ce qui vous donne le meilleur son dans votre piece est le bon réglage.
Comme avec la plupart des enceintes, lorsque vous commencerez à écouter la L52 Classic, il faudra plusieurs semaines aux suspensions des haut-parleurs pour « s'assouplir » et atteindre leurs performances optimales. Cet équilibre du tweeter peut changer sur une certaine durée, nous vous recommendons donc de régler à nouveau la commande du tweeter après une période de rodage.
REMARQUE : un film en plastique de protection qui peut se restirer est apposé sur l'étiquette du panneau de commande avant.
ENTRETIEN DE VOS ENCEINTES
- Essuyer l'enceinte avec un chiffon propre et sec pour retarder la poussière. Les chiffons humides ou les lingettes de nettoyage peuvent ternir la finition du caisson.
- N'utilise pas de liquides volatils tels que du benzene, du diluant pour peinture ou de l'alcool, etc. sur l'enceinte. Ne pulverisez pas d'insecticide prés de l'enceinte.
Pour retirer la poussiere de la grille en mousse, utilisez un aspirateur regle sur une faible puissance. - Ne pas laver la grille dans l'eau.
- Si les surfaces des cônes des haut-parleurs de graves et de médiums deviennent poussièresuses, vous pouvez les Brosser avec précaution avec un pinceau de calligraphie ou de peinture doux et sec. Ne pas utiliser de chiffon humide.
- Ne touchez JAMAIS le dôme du haut-parleur aigu avec quoi que ce soit.
CHARACTERISTIQUES TECHNIQUES
| Type : | Enceinte bibliothèque 2 voies |
| Haut-parleur basses fréquences : | Woofer à cône en pure pât de 133 mm (5,25") (JW135PW-4) |
| Haut-parleur hauteures fréquences : | Tweeter à dôme en titane de 20 mm (0,75") (JT020TI1-4) avec guide d'ondes |
| Puisance d'amplification recommandée : | 10 - 75 WRMS |
| Impédance : | 4 ohms |
| Sensibilité de l'enceinte : | 85 dB / 2,83 V / 1 m |
| Réponse en fréquence : | 47 Hz - 24 kHz (-6 dB) |
| Fréquence de croisement : | 2,8 kHz |
| Caisson : | Type bibliothèque à évent frontal, plaqué noyer satiné de qualité ameublement |
| Grille : | Grille en mousse Quadrex disponible en trois couleurs : noir, orange brûlé et bleu foncé |
| Dimensions avec grille : | 330,2 mm H x 196,6 mm L x 216,2 mm P (13" x 7,74" x 8,51") |
| Commandes : | Commande de niveau HF |
| Type d'entrée : | Bornes plaquées or |
| Poids du produit (unitaire) : | 11 lbs. (5,0 kg) |
| Poids de transport : | 30,4 lbs. (13,8 kg) |
| Unité d'expédition : | Paire stéréo à image miroir |
| Garantie : | 5 ans |
| Hauteur de support recommandée : | 609 mm (24") à 914 mm (36") avec inclinaison du tweeter vers le niveau des oreilles |
| Insertion/espacement du support mural : | Filetage M6 x 1,0, longueur de vis max. 12 mm / entraxe de 67 mm (2,64") |

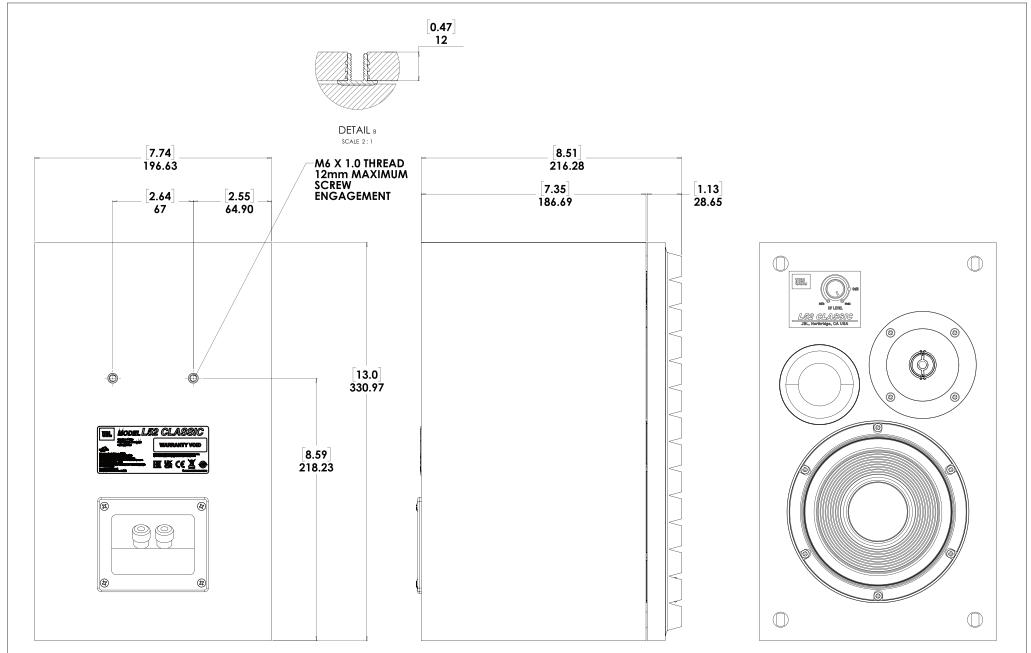

DIMENSIONS
