MP105BT - Autoradio OXYGEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio
Marque	OXYGEN
Modèle	MP105BT
Dimensions (L × H × P)	187 × 58,5 × 90 mm
Poids	0,75 kg
Alimentation	11–14,4 V
Gammes d'ondes	FM 87,5–108 MHz / MW 522–1620 kHz
Formats audio supportés	MP3 (via USB/SD)
Connectivité	USB, SD, AUX 3,5 mm, Bluetooth
Fonctions radio	RDS, AF, TA, préréglage de 30 stations (6 par bande)
Réglages sonores	Basses, Aigus, Balance, Fader, Subwoofer, Loudness, Égaliseur
Affichage	LCD négatif
Éclairage des boutons	Couleur réglable
Fonction mains libres	Bluetooth intégré, jumelage avec code 0000
Télécommande	Infrarouge incluse, angle ±30°, pile CR2025
Panneau avant	Amovible
Sécurité	Fusible 15 A, protection contre court-circuit haut-parleurs
Entretien	Nettoyer avec un chiffon doux et sec, éviter produits abrasifs
Accessoires inclus	Cadre de montage, languettes de retrait, câble ISO, câble AUX, câble USB, télécommande, pile
Informations générales	Montage DIN avant, utilisation véhicule 12 V

FOIRE AUX QUESTIONS - MP105BT OXYGEN

Comment jumeler mon téléphone avec l'autoradio ?

Activez le Bluetooth de votre téléphone et recherchez les périphériques. Sélectionnez Oxygen BT, entrez le code 0000 et validez. Le logo 'B' s'affiche sur l'autoradio.

Comment réinitialiser l'appareil ?

Utilisez un stylo à bille pour appuyer sur le bouton RESET situé derrière le panneau avant. Cela restaure les paramètres d'usine.

Que faire si la réception radio est mauvaise ?

Vérifiez que vous n'êtes pas dans une zone de faible réception. Si la fonction AF est activée, désactivez-la en appuyant brièvement sur AF/TA.

Comment régler l'horloge ?

Maintenez enfoncé OSD pour entrer dans le réglage. Utilisez VOL+/- pour régler l'heure, appuyez sur SEL pour passer aux minutes, puis réglez avec VOL+/- et confirmez avec SEL.

Comment utiliser l'entrée AUX ?

Branchez votre appareil audio sur la prise AUX IN (jack 3,5 mm) à l'avant. Appuyez sur MODE jusqu'à sélectionner la source AUX IN.

Comment lire des fichiers MP3 depuis une clé USB ?

Insérez la clé USB dans le port USB ou une carte SD dans le logement derrière le panneau. L'appareil lance automatiquement la lecture. Utilisez TUNE UP/DOWN pour naviguer.

Comment régler les basses et les aigus ?

Appuyez plusieurs fois sur SEL pour parcourir les paramètres : BAS (basses), TRE (aigus), etc. Ajustez avec VOL+/- et confirmez avec SEL.

Comment utiliser la télécommande ?

Dirigez la télécommande vers le récepteur IR à l'avant de l'autoradio dans un angle de ±30°. Insérez une pile CR2025 en respectant la polarité.

Comment activer les informations trafic (TA) ?

Maintenez enfoncé AF/TA pour activer la fonction. L'icône TA s'affiche. En mode radio, les infos trafic interrompent la lecture en cours.

Comment changer la couleur d'éclairage des boutons ?

Appuyez et maintenez OSD pour entrer dans le réglage de l'éclairage. Utilisez VOL+/- ou les flèches pour sélectionner une couleur parmi les options disponibles.

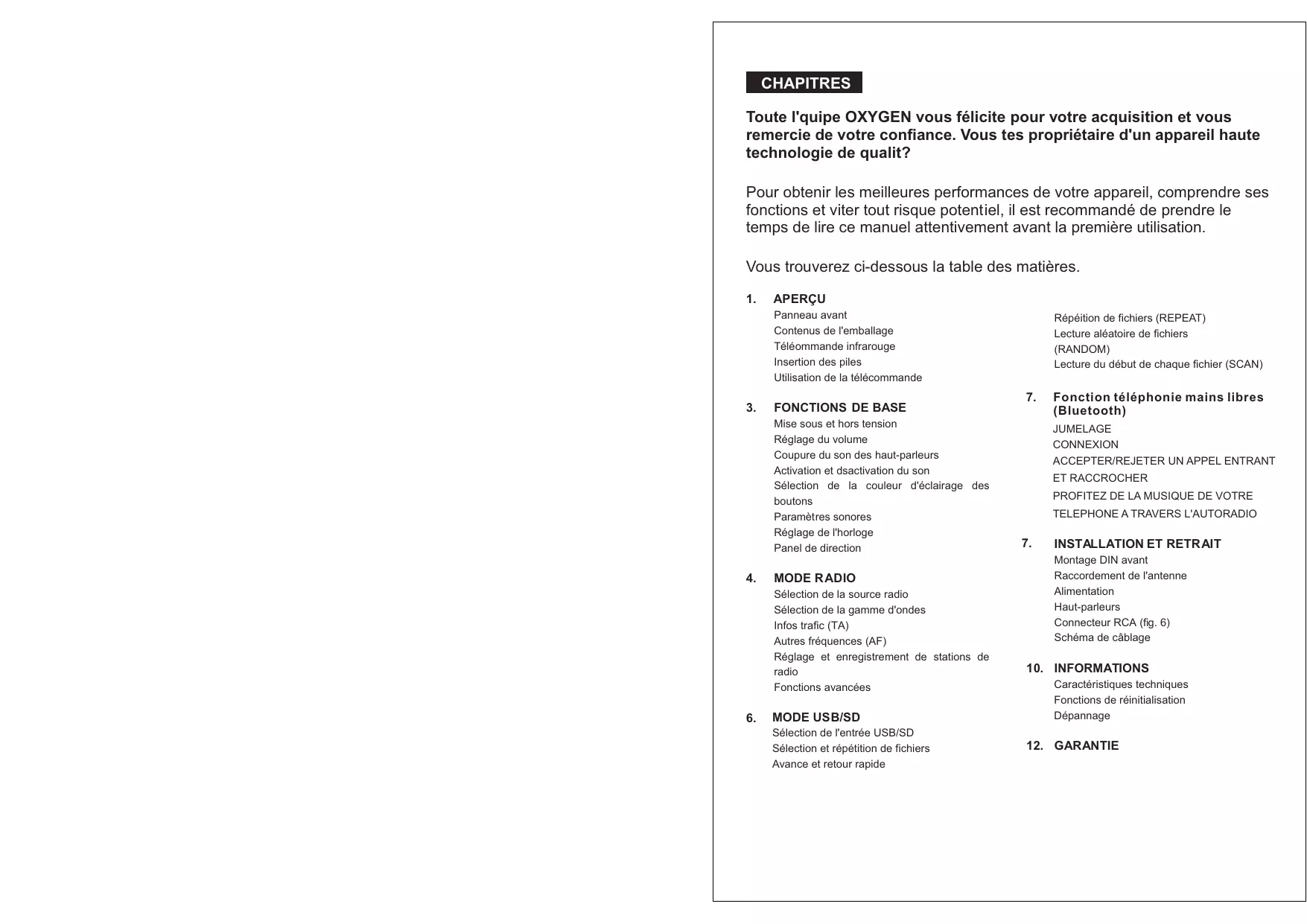

MODE D'EMPLOI MP105BT OXYGEN

Pour obtenir les importantes performances de votre appareil, comprendre ses fonctions et éviter tout risque potentiel, il est recommandé de prendre le temps de lire ce manuel attentivement avant la première utilisation.

Vous trouverez ci-dessous la table des matières.

1. Aperçu

Panneau avant

Contenus de l'emballage

Télécommande infrarouge

Insertion des piles

Utilisation de la télécommande

3. Fonctions de BASE

Mise sous et hors tension

Réglage du volume

Coupure du son des haut-parleurs

Activation et désactivation du son

Sélection de la couleur d'éclairage des boutons

Paramètres sonores

Réglage de l'horloge

Panneau de direction

4. Mode RADIO

Sélection de la source radio

Sélection de la gamme d'ondes

Infos trafic (TA)

Autres fréquences (AF)

Réglage et enregistrement de stations de radio

Fonctions avancées

6. Mode usb/sd

Sélection de l'entrée USB/SD

Sélection et répétition de fichiers

Avance et retour rapide

Répartition de fichiers (REPEAT)

Lecture aléatoire de fichiers

(RANDOM)

Lecture du début de chaque fichier (SCAN)

7. Fonction téléphonie mains libres (bluetooth)

JUMELAGE

CONNEXION

ACCEPTER/REJETER UN APPEL ENTRANT

ET RACCROCHER

PROFITEZ DE LA MUSIQUE DE VOTRE

TELEPHONE A TRAVERS L'AUTORADIO

7. Installation et retrait

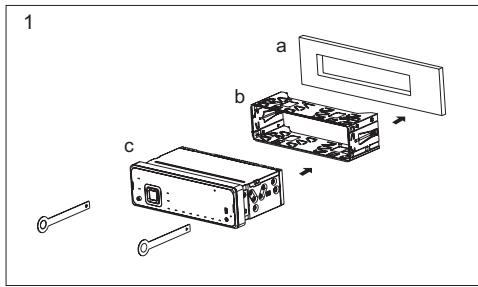

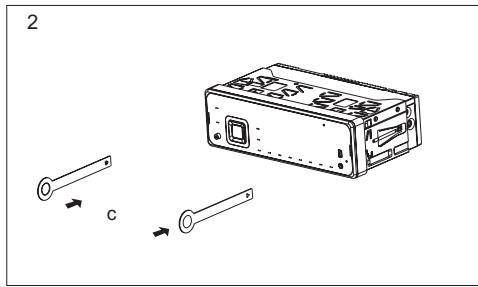

Montage DIN avant

Raccordement de l'antenne

Alimentation

Haut-parleurs

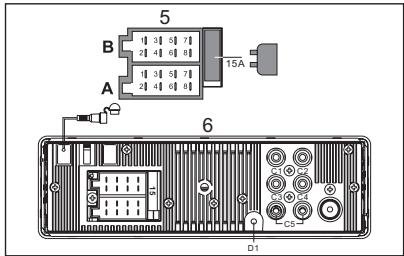

Connecteur RCA (fig. 6)

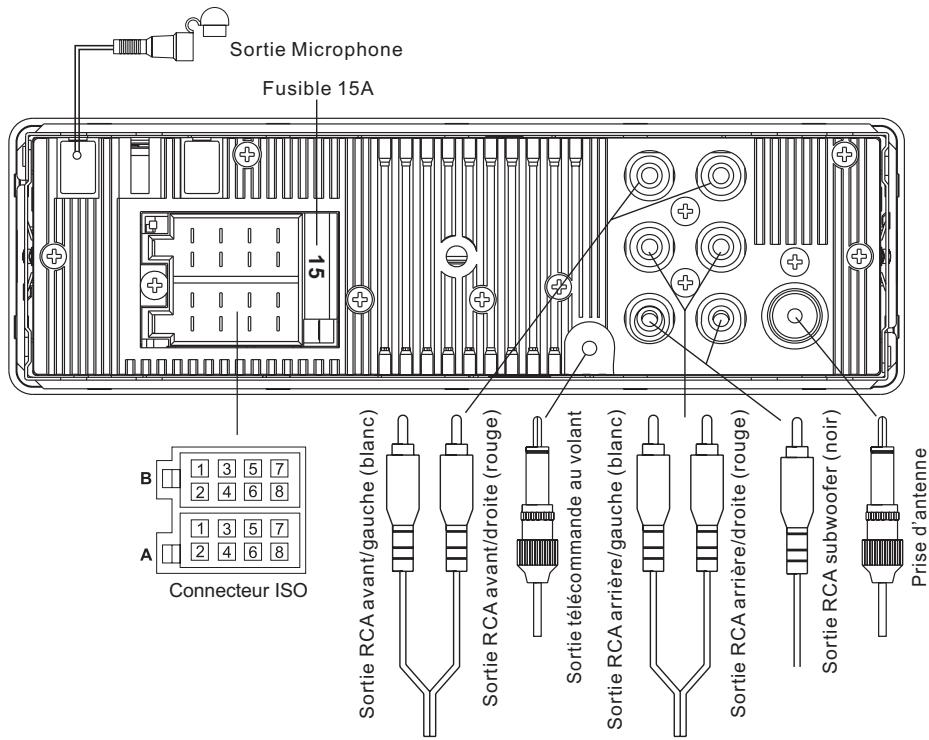

Schéma de câblage

10. Informations

Section*{Caractéristiques techniques}

Fonctions de réinitialisation

Dépannage

12. Garantie

PANNEAU AVANT

1. Φ Mise sous/hors tension, coupure du son
2. LCDLCD négatif
3. IR Fenêtre du récepteur infrarouge
4. USB MINI USB
5. AUX IN AUX IN avec prise jack 3,5 6.6 Bouton de station « 6 », dossier suivant 7.5 Bouton de station « 5 », dossier précédent
6. 4SHF Bouton de station « 4 », lecture aléatoire
7. 3RPT Bouton de station « 3 », répétition de la lecture, 10.2SCAN Bouton de station « 2 », mode Intro
8. 1PLAY Bouton de station « 1», lecture ou pause,
9. BAND Sélection de la gamme d'ondes radio, Arrêt de la lecture
10. MODE Sélection radio / USB / SD / AUX IN
11. AF/TA Autres fréquences, Infos trafic
12. AMS Recherche de programme, enregistrement automatique,
13. TUNE Recherche automatique de station, « Sélection manuelle de la fréquence », Retour / avance, Avance / retard rapide
14. Retrait du panneau avant
15. SEL Paramètres sonores, Sélection des fonctions avances, PréRéglage des paramètres sonores
16. OSD Réglage de l'horloge, Réglage de l'éclairage des boutons
17. VOL+/- Sélection du volume, Réglage de l'horloge

Contenus de l'emballage

1. Autoradio x 1
2. Cadre de montage x 1
3. Languettes de retrait x 2
4. Manuel d'instructions x 1
5. Télécommande IR x 1
6. Câble d'alimentation / haut-parleurs ISO x 1
7. Jack 3,5mm AUX IN cable x 1
8. Cable USB x 1

TELECOMMANDE

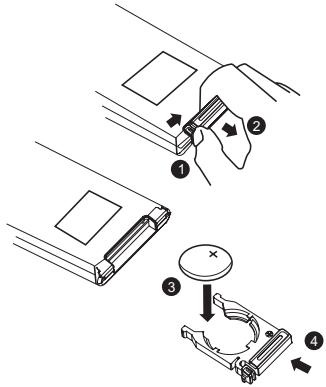

Insertion des PILES

1. Appuyez légèrement sur le côté dans la direction indiquée par la flèche (voir ①), puis retirez le couvercle du compartiment à piles dans la direction indiquée par la flèche (voir ②).
2. Remplacez la pile en prenant soin de mettre le côté (+) vers le haut, comme indiqué sur l'illustration (voir ③)
3. Remettez le compartiment à piles dans sa position initiale (④).

1. Mise sous/hors tension, coupure du son
2. VOL+/- Sélection du volume
3. Flèches HAUT/BAS pour la gestion des albums, Rechercher haut/bas stockées station de radio en mode
4. SEL Paramètres sonores
5. Piste précédente / suivante en mode MP3, Recherche de station précédente / suivante en mode radio
6. PLAY Lecture ou pause
7. BACK / Avance / Retour rapide NEXT
8. STOP Arrêt de la lecture
9. BAND Sélection de la gamme d'ondes radio,
10. MODE Sélection radio / USB / SD / AUX IN Entrée

Utilisation de la télécommande

Dirigez la télécommande vers le récepteur de signal IR de la façon du lecteur. Angle de fonctionnement : ± 30° dans la direction du récepteur de signal IR.

Mise sous et hors tension

1. Appuyez sur >> Ⓞ << pour mettre l'appareil en marche.
2. Maintenez la touche >> Ⓞ << enfoncée pour arrêter l'appareil.

Remarque

Si l'appareil est mis en marche lorsque le contact du véhicule est mis, il s'éteint, puis se rallume automatiquement en même temps que le contact, dès lors que le connecteur A4 est raccordé à la borne 15 du véhicule (voir page 8)

Réglage du volume

Réglez le volume à l'aide de la touche >>VOL+--<< du panneau avant ou de la télécommande.

-Affiche: p. ex. >>VOL 10<< (échelle de >>00<< à >>50<<)

Coupure du son des haut-parleurs

Appuyez brièvement sur >> << pour activer/désactiver la fonction MUTE des haut-parleurs raccordés.

-Affichage: >>MUTE<<.

Activation et désactivation du son

1. Appuyez brièvement sur >>SEL<< pour activer le son. 2. Appuyez brièvement sur >>VOL+/< pour sélectionner un mode comme indiqué ci-dessous :

-Affichage: >>LOUD1<< → >>LOUD2<< → >>LOUD3<< → >>OFF<<

3 Appuyez brièvement sur >>SEL<< pour finir la sélection.

■ Selection de la couleur d'éclairage des boutons

1 Appuyez sur la touche >> << et maintenez-la enfoncée pour allumer l'appareil, 2 Appuyez sur la touche >>OSD<< et maintenez-la enfoncée pour sélectionner une nouvelle couleur d'éclairage des boutons.

Paramètres sonores

Pour BASS, TREBLE, BALANCE, FADER, SUBWOOFER, LOUDNESS et EQ.

1 Sélectionnez un paramètre en appuyant brièvement une ou plusieurs fois sur la touche >>SEL<< de la façade ou de la télécommande.

• BAS change le paramètre des basses.
• TRE change le paramètre des aigus.
• BAL vous permet d'équilibrer le volume

entre les haut-parleurs droite et gauche.

-FAD vous permet d'équilibrer le volume entre les haut-parleurs avant et arrière. - SUBW change le paramètre du caisson de basses. - LOUD change le paramètre d'intensité des basses. - EQ change le paramètre EQ

Réglage de l'horloge

1 Appuyez sur la touche >>OSD<< et maintenez-la enfoncée pour commencer le réglage de l'heure 2 Appuyez brièvement sur >>VOL+/-<< pour régler l'heure. 3 Appuyez brièvement sur >>SEL<< pour régler les minutes. 4 Appuyez brièvement sur >>VOL+/-<< pour régler les minutes. 5 Appuyez brièvement sur >>SEL<< pour terminer le réglage de l'horloge.

Les boutons fonctionnels sur le SWC sont les mêmes que sur le panneau du front, sauf le bouton Up/Down. Pour pré-régler les boutons sur le SWC, suivez les étapes ci-dessous.

1. Appuyez et maintenez >>SEL<< pendant 5 secondes et installez le SWC, LCD. 2. L'écran LCD affichera PWR / MUTE, appuyez le bouton correspondant sur le SWC pour confirmer, vous pouvez entendre le bip sonore. 3. L'écran LCD : MODE, répétez l'étape 2 pour régler d'autres boutons sur le SWC. 4. Maintenez la touche >>SEL<< environ 2 secondes pour quitter l'installation SWC.

Note

Pendant l'installation du SWC, suivez l'écran LCD s'affichera comme ci-dessous

Pwr/mute → mode → VOL +→ VOL- → SEEK ^+ → SEEK- → BAND → UP → DOWN.

S'il y a des boutons sur l'écran LCD ne correspond pas avec le SWC, appuyer >> → < >

<passer sur ces boutons>

Boutons de fonction UP/DOWN

Fonction MP3: Dossier Up/ Down

Fonction radio: panneau de préréglage Up/ Down

Selection de la SOURCE RADIO

Appuyez sur >>MODE<< pour passer d'une entrée à l'autre : radio, USB/SD et AUX IN.

Selection de la GAMME d'ondes

Gamme FM (VHF) et gamme AM (MW). Continuer d'appuyer sur >>BAND<< jusqu'à atteindre la gamme de fréquences de votre choix. - Affichage : >>FM1<<, >>FM2<<, >>FM3<<,

>>MW1<<, >>MW2<<. Remarque : Une fois la gamme, la transmission de la Station sélectionnée pour ladite bande commence (mémoire de la station).

INFOS TRAFIC (programme routier)

Pour allumer et éteindre la fonction du programme routier, maintenez enfoncée la touche >>AF/TA<< pour activer ou désactiver la fonction.

• Affichage : icône >>TA<<.

Remarque: Si vous écoutez une station ne diffusant pas d'infos traffic, l'appareil recherche automatiquement la station suivante faisant lorsque la fonction TA est activée, les autres modes sont également interrompus pour les infos traffic. Si vous souhaitez n'écouter que les informations traffic, activez la fonction TA à l'aide de la touche >>AF/TA<< et utilisez >>VOL+/-<< pour régler le volume sur >>VOL 00<<.

Si vous écoutez une station RDS (Radio Data System) diffusée sur plusieurs fréquences, l'appareil passe automatiquement à la fréquence offrant la meilleure réception. La fonction AF est activée par défaut.

Dans des zones où la réception est très mauvaise, l'écoute peut être entrecoupée de longues pauses pendant que la radio essaie de trouver une effective fréquence. Dans ce cas, vous pouvez désactiver la fonction AF.

ACTIVER ET DÉSACTIVER LA FONCTION AF Appuyez brièvement sur >>AF/TA<< pour activer ou désactiver la fonction.

Remarque :

La fonction AF est uniquement affichée pour les stations de radio émettant un signal AF.

Réglage et enregistrement de stations de RADIO

ENREGISTREMENT DE STATIONS VIA LA FONCTION DE RECHERCHE AUTOMATIQUE DE STATIONS

1. Appuyez sur la touche >>BAND<< pour sélectionner la bande de fréquences.
2. Affichage: >>FM1<<, >>FM2<<, >>FM3<<, >>MW1<<, >>MW2<<.
3. Pour démarrer la recherche, appuyez sur la touche >>AMS<< et maintenez-la enfoncée pendant plus de 2 secondes.
4. L'appareil recherche des stations sur la gamme FM ou MW actuelle et les enregistre sur les boutons de station.
5. Dans la gamme d'ondes FM, l'appareil recherche en priorité les stations RDS. Une fois la recherche terminée, la station RDS enregistrée à la position prérogée 1 (FM1) est automatiquement sélectionnée.
6. Appuyez brièvement sur >>AMS<< pour balayer les stations enregistrées, repouyez ensuite brièvement sur >>AMS<< pour sélectionner la station que vous souhaitez écouter.

Synonisation avec la recherche de stations

Commencez la recherche dans le sens voulu en appuyant brièvement sur >>TUNE UP<< ou >>TUNE DOWN<<.

• Lorsqu'une station RDS possédant un nom de code est trouvée, elle est affichée à l'écran.

Syntonisation manuelle des stations

1. Appuyez sur la touche >>TUNE UP<< ou >>TUNE DOWN<< pendant plus de 2 secondes pour entrer en mode de sélection manuelle.

Mode RADIO

• La recherche de stations manuelle est alors activée.
• Appuyez sur >>TUNE UP << ou >>TUNE DOWN << pour sélectionner une station. - Maintenez-la touche enforcée pour utiliser la fonction de syntonisation rapide. Chaque fois que vous appuyez sur >>TUNE UP <<, la fréquence augmente. Appuyez sur >>TUNE DOWN << pour réduire la fréquence. - L'appareil quitte automatiquement le mode de recherche manuelle des stations au bout de 5 secondes.

Remarque

Vous pouvez également quitter le mode de recherche manuelle de stations en changeant de bande de fréquence à l'aide du bouton >>BAND<.

Recherche de programme automatique

Veuillez effectuer une recherche automatique et enregistrer jusqu'à 6 stations par gamme d'ondes sur les boutons de station >>1<<, >>2<<, >>3<<, >>4<<, >>5<< et >>6<<.

1 Appuyez sur >>BAND<< pour sélectionner la gamme d'ondes. 2 Syntonisez la station manuellement ou utilisez la fonction de recherche de stations. 3 Pour enregistrer la station, appuyez sur les touches >>1<<, >>2<<, >>3<<, >>4<<, >>5<< ou >>6<< pendant environ 2 secondes. - La station est enregistrée.

Selection de stations enregistrées

Sélectionnez la gamme d'ondes en appuyant sur la touche >>BAND<<. p. ex. >>FM3<<.

2 Appuyez brièvement sur >>1<<, >>2<<, >>3<<, >>4<<, >>5<< ou >>6<<.

-Affichage: p. ex. >>3<< - La station préréglée sera alors sélectionnée.

Réglage des fonctions avancées

Appuyez sur >>SEL<< pendant 4 secondes pour entrer dans le réglage des fonctions avancées.

Selection du mode de tonalités par BIPS

1 Continuez d'appuyer sur >>SEL<< jusqu'à ce que « BEEP 2ND » s'affiche. 2 Sélectionnez BEEP 2ND, BEEP ALL et BEEP OFF avec la touche >>VOL+/-<. 3 Appuyez brièvement sur >>SEL<< pour sélectionner.

Remarque :

Réglage par défaut: BEEP ALL

Selection de la GAMME EUROPE « AREA EUR » et de la GAMME USA « AREA USA »

1 Appuyez sur la touche >>SEL<< jusqu'à ce que « AREA EUR » s'affiche à l'écran. 2 Sélectionnez AREA EUR et AREA USA avec la touche >>VOL+/-<<. 3 Appuyez brièvement sur >>SEL<< pour sélectionner.

Remarque :

Réglage par défaut : AREA EUR Pas de fonction RDS sur la gamme USA. Plage de fréquence de la gamme USA : FM:87,5MHz\~107,9MHz MW:530KHz\~1710KHz

Selection du mode TA VOL

1 Appuyez sur >>SEL<< jusqu'à ce que « TA SEEK » s'affiche à l'écran. 2 Réglez le volume TA de 20 à 40 en utilisant le >>VOL +/-<. 3 Appuyez brièvement sur >>SEL<< pour sélectionner.

Remarque :

Réglage par défaut : TA VOL 20

1 Appuyez sur >>SEL<< jusqu'à ce que « REG OFF » s'affiche à l'écran. 2 Sélectionnez REG ON et OFF à l'aide de la touche >>VOL+/-<<. 3 Appuyez brièvement sur >>SEL<< pour sélectionner.

Remarque :

Réglage par défaut: REG OFF

■ Selection de l'entree usb/sd

1 Insérez une carte SD ou un périphérique USB dans la prise, l'appareil commence la lecture des fichiers. Ou 2 Appuyez sur >>MODE<< pour sélectionner la fonction de lecture USB/SD.

Remarque :

Lorsqu'un périphérique USB et une carte SD sont insérés dans l'appareil, appuyez sur la touche >>MODE<< pour sélectionner la lecture de l'un d'entre eux.

Le logement de la carte SD se trouve au dos du panneau, voir l'image de droite (fig. 1).

1. Appuyez sur >>< pour libérer le panneau. 2. Insérez la carte SD et remettez le panneau en place.

Selection et répétition de fichiers

1 Appuyez brièvement sur >> TUNE UP<< - La lecture passe aux fichiers suivants. 2 Appuyez brièvement sur >> TUNE DOWN<< - La lecture passe au fichier précédent. 3 Continuez d'appuyer sur >> TUNE UP<< ou >> TUNE DOWN<< jusqu'à ce que le numéro du fichier que vous souhaitez écouter s'affiche à l'écran.

1 Pour effectuer une avance rapide, appuyez sur la touche >>TUNE UP>> et maintenez-la enfoncée. 2 Pour effectuer un retour rapide, appuyez sur la touche >>TUNE DOWN<< et maintenez-la enfoncée.

Répétition de fichiers (REPEAT)

Pendant la lecture, appuyez une ou plusieurs fois sur >>3RPT<<,

L'icone RPT s'affiche à l'écran.

• Affichage : RPT ONE→RPT FOLD→RPT ALL

Lecture aléatoire de fichiers (RANDOM)

1 Appuyez brièvement sur >>SHIFT<< pendant la lecture.

• Affichage : >>RANDOM<<
• Les fichiers sont lus dans un ordre aléatoire.

2 Pour quitter cette fonction, rappeyez brievement sur >>4SHF<<.

• Affichage :>>RDM OFF<<

Lecture du début de chaque fichier (SCAN)

1 Appuyez brièvement sur >>2SCAN<< pendant la lecture.

• Affichage : >>SCAN<<.
• L'appareil lit les dix premières secondes de chaque fichier.

2 Pour quitter cette fonction, appuyez brièvement sur >>2SCAN<<.

• Affichage : >>SCAN OFF<<.

Jumelage

Pour utiliser la fonction téléphonie mains libres, il vous faut d'abord jumeler votre téléphone avec le module Bluetooth de l'autoradio.

Commencez par effectuer une recherche de périphérique Bluetooth sur votre téléphone jusqu'à ce que celui-ci détecte « Oxygen BT ». Sélectionnez ce périphérique, entrez le code « 0000 » et appuyez sur OK pour valider le jumelage.

Une fois le périphérique jumelé, le logo "B" sera affiché sur l'autoradio.

Connexion

Une fois les deux appareils jumelés la première fois, ceux-ci se connecteront automatiquement à chaque fois que vous entrez dans votre véhicule.

Accepter/rejeter un APPEL entrant et raccrocher

Appuyez sur le bouton pour accepter un appel entrant.

Appuyez sur le bouton Q pour rejeter un appel entrant ou terminer l'appel en cours. Le module

Bluetooth coupe instantanément la source en cours d'écoute lors d'un appel et la reprend par la suite.

■ Profitez de la musique de votre telephone a travers l'autoradio

Vous pouvez écouter toutes les musiques de votre téléphone portable grâce à la fonction streaming audio Bluetooth. Lancez votre musique depuis le téléphone en sélectionnant la source « Oxygen BT » et profitez de votre musique sur tous les hauts-parleurs du véhicule.

Montage DIN avant

Demandez à votre fournisseur pour toute information sur l'équipement de fixation et les autres accessoires.

1 Retirez le cadre de montage b fourni avec l'appareil à l'aide des languettes c (fig. 1) 2 Mettez le cadre de montage b en place dans le logement d'autoradio a du véhicule (fig. 1) 3 Pliez les rabats c derrière le logement d'autoradio a, selon le type de véhicule (fig. 1) 4 Raccordez les câbles d'alimentation et de branchement à l'appareil. Faites attention à la bonne polarité! 5 Poussez l'appareil à fond dans le cadre de montage b. L'appareil s'enclenche.

Remarque

L'appareil est très puissant. Cela signifie que, en fonctionnement, il chauffe de manière considérable. Vous devez vous assurer que l'appareil n'entre en contact avec aucun câble ou aucune autre pièce. La fonte du cache isolant pourrait occasionner un court-circuit, voire un incendie.

Pour extraire l'appareil, insérez les deux languettes c dans l'ouverture du panneau avant et poussez-les à fond (fig. 2). Poussez les deux crochets vers l'extérieur et sortez lentement l'appareil du logement (fig. 2).

Alimentation

Connecteurs plats A (fig. 5)

A8 (noir) Connexion à la terre (section min.

2,5 mm pour connexion positive et à la terre).

Raccordez-le à la borne 31 (terre) du véhicule.

A7 (rouge) Connexion pour tension de contact +12V. Raccordez-le à la borne 15 du véhicule si vous souhaitez que l'appareil s'allume et s'éteigne en même temps que le contact.

A5 (bleu) Sortie de tension de commutation +12V (.0,5^A). Lorsque l'appareil est en marche, la tension de commutation se trouve sur le contact plat A5 et sert à l'extension et la rétraction de l'antenne. Elle alimente l'amplificateur d'antenne en tension de fonctionnement, etc.

A4 (jaune) Connexion pour tension de fonctionnement +12V (section min. 2,5 mm 2 pour connexion positive et à la terre). Tension positive continue du vehicule.

Haut-parleurs

Connecteur plat B (fig. 5) Puissance de sortie max. au niveau des 4 haut-parleurs :

L'appareil est conçu pour des antennes de 75 Ohm.

Des câbles d'antenne étendus peuvent affaiblir la réception.

Fusible plat 15 A/DIN 72 581. Connecté (fig. 5)

Haut-parleurs avant

B3 droit (gris)

B4 - droit (gris avec bande noire)

B5 - gauche (blanc)

B6 - gauche (blanc avec bande noire)

Haut-parleurs arrière

B1 - droit (violet)

B2 - droit (violet avec bande noire)

B7 - gauche (vert)

B8 - gauche (vert avec bande noire)

Mise en garde

Ne raccordez pas les connexions de haut-parleurs entre elles. Ne les mettez pas à la terre. Cela risquerait d'endommager l'appareil ou les haut-parleurs.

Connecteur RCA (fig. 6)

Connecteur plat C (fig. 6)

Sortie avant

C1 gauche

C2 droit

Sortie arrête

C3 gauche

C4 droit

D1 Jack de contrôle de l'orientation du volant

Schemade cáblage

CONNECTEUR ISO

A1 : /	B1 : + arrière droit (violet)
A2 : /	B2 : - arrière droit (violet/noir)
A3 : /	B3 : + avant droit (gris)
A4 : B+ batterie (jaune)	B4 : - avant droit (gris/noir)
A5 : antennae (bleu)	B5 : + avant gauche (blanc)
A6 : /	B6 : - avant gauche (blanc/noir)
A7 : accessoire (rouge)	B7 : + arrière gauche (vert)
A8 : B- terre (noir)	B8 : - arrière gauche (vert/noir)

Informations

GÉNÉRALITÉS

Alimentation : 11...14,4 V

Plage de fréquences FM: 87,5...108,0 MHz

Plage de fréquences MW: 522...1 620 KHz

Dimensions et poids

Dimensions :

Env. 187× 58,5× 90mm (I× H× P)

Poids : env. 0,75 kg

Tous droits de modification technique et de design réservés.

Fonctions de réinitialisation

Le panneau radio ou l'écran LCD peuvent ne pas fonctionner normalement selon l'état de la batterie du véhicule. Il peut être nécessaire de réinitialiser le microprocesseur de l'autoradio si :

• Le véhicule a été « redémarré » à l'aide de câbles après une panne de batterie.
• La batterie du véhicule est très faible et est soumise à une charge rapide.
• La batterie du véhicule est retirée, puis replacée.

Dans ce cas, appuyez simplement sur le bouton RESET derrière le panneau radio (fig. 6) avec une mine de stylo à bille.

Le microprocesseur de la radio sera alors réinitialisé à ses paramètres par défaut définis en usine. Après avoir appuyé sur le bouton

RESET, exécutez un nouveau contrôle pour vous assurer

que la radio fonctionne normalement.

Les stations programmées devraient être conservées.

Dépannage

En cas de panne, veuillez consulter la présente information avant d'envoyer l'appareil en réparation.

S'il vous est impossible de réparer la panne à l'aide des informations du présent document, veuillez contacter votre fournisseur spécialisé.

N'essayez en aucun cas de réparer vous-même l'appareil, sous peine de perdre vos droits de garantie.

PANNE	CAUSE POSSIBLE	ACTION À PRENDRE
L'appareil ne s'allume pas	Vous n'avez pas appuyé sur le bouton marche/arrêt suffisamment longtemps	Maintenez le bouton marche/arrêt enforcé plus longtemps
Mauvaise réception radio	Vous vous trouvez dans une zone aux conditions de réception radio médiocres	Patientez jusqu'à ce que les conditions s'améliorent
Perte gratuites de réception radio	La fonction AF est activée dans une zone de mauvaise réception	Désactivez la fonction AF
Tous les haut-parleurs ne fonctionnent pas	Paramètres BALANCE et FADER incorrects	Contrôlez les paramètres et modifiez-les si nécessaire
Tous les titres MP3 ne sont pas lus	Les titres MP3 sont mal codés	Changez de procédure d'enregistrement
