MODE D'EMPLOI AMP 200 ARGENT TANGENT
L'objectif de chaque produit Tangent est de fournir, par l'intermédiaire d'un produit au design complètement parfait, la capacité d'atteindre d'excellentes performances et de possibilités.
www.tangent-audio.com
Ce manuel d'utilisation fournit les informations dont vous avez besoin pour votre Tangent AMP-200. Avant de faire fonctionner l'appareil, veuillez lire soigneusement cet appareil!
Sommaire
Sommaire 03
Precautions de sécurité
Précautions de sécurité 04
Instructions de sécurité importantes
Instructions de sécurité importantes 05
Informations importantes
Informations importantes 07
Connexion
Connexion au secteur 08
Telecommande
Installation des piles 09
Utilisation de la télécommande 09
Fonctions de la télécommande 10
Façade 11
Connexions 12
Connexion
Présentation de la connexion audio 13
Fonctionnement et fonctions
ON, OFF et Stand-by 14
Sélection de la source d'entrée 14
Contrôle du volume 15
Contrôle des basses 15
Contrôle des aigus 16
Contrôle de la balance 16
Crossover caisson de basses réglable 17
GUIDE de dépannage
Guide de dépannage 18
Données techniques
Données techniques 19
AMP 200
MANUEL D'UTILISATION
Connexion au secteur
Ne mettez pas sous tension tant que toutes les connexions n'ont pas été correctement effectuées.
Vérifiez si toutes les connexions ont été faites correctement avant de mettre sous tension.
Vérifiez si la tension secteur est de 220-240V AC 50Hz avant de mettre l'appareil sous tension.

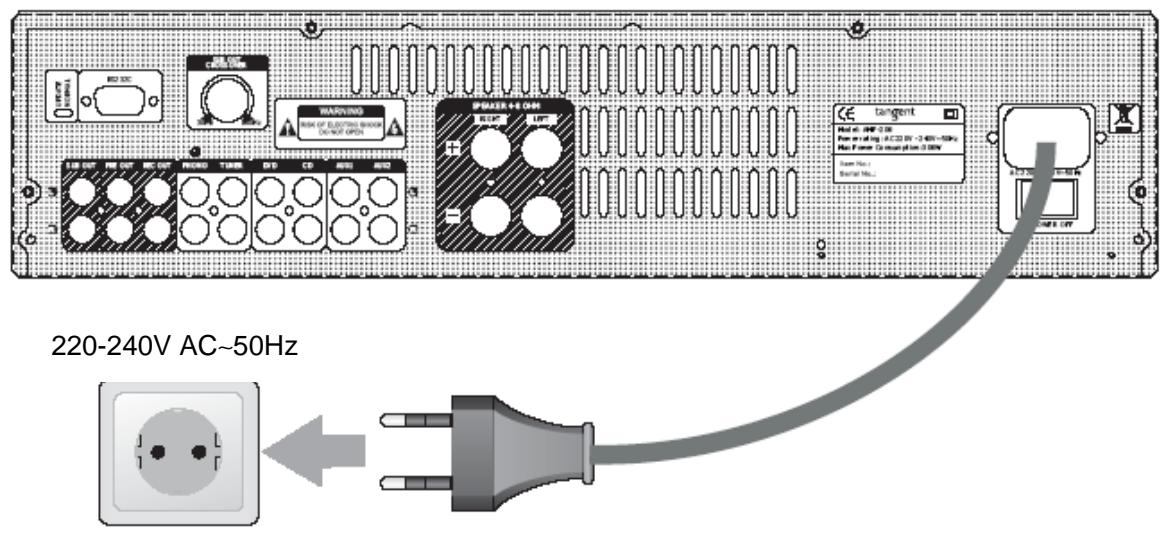

Connexion au secteur
Vérifiez que toutes les connexions aient été faites correctement avant d'insérer la prise secteur dans la prise murale.
Insérez ensuite la prise dans une prise murale adaptée.
Si l'unité est utilisée à l'étranger, vous aurez peut-être besoin d'un adaptateur.
Installation des piles
- Retirez le cache comme illustré sur le dessin.
- Placez les piles de type AAA/R03/UM4 dans le compartiment de piles. Assurez-vous que le sens des piles soit correct (voir le dessin ci-dessous).
- Remplacez le cache.
- Ne mélangez pas les piles neuves et les piles usagées et n'utilisez pas différents types de piles.
- Si vous n'utilisez pas la télécommande pendant des périodes prolongées, veuillez en retirer les piles afin d'éviter la corrosion.

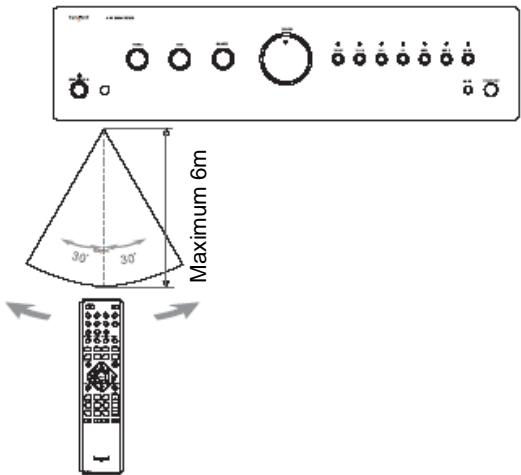

Utilisation de la télécommande
Dirigez la télécommande vers le capteur de la façade de l'appareil. Lorsque le signal de la télécommande est reçu, l'appareil réagit. La télécommande est fonctionnelle dans un champ de 6 mètres.
- Parfois la télécommande ne fonctionne pas correctement si la lumière est forte. Vous devrez peut-être déplacer l'unité si vous êtes confronté à ce problème.
- Il peut y avoir un dysfonctionnement si vous utilisez d'autres télécommandes à proximité de l'appareil.
- Ne placez pas d'objets sur la télécommande car les piles peuvent se vider si vous appuyez sur une touche en continu. Assurez-vous qu'il n'y ait aucun obstacle entre la télécommande et l'unité.
- Ne placez pas l'unité derrière un verre teinté car cela pourrait réduire le champ maximum de la télécommande.

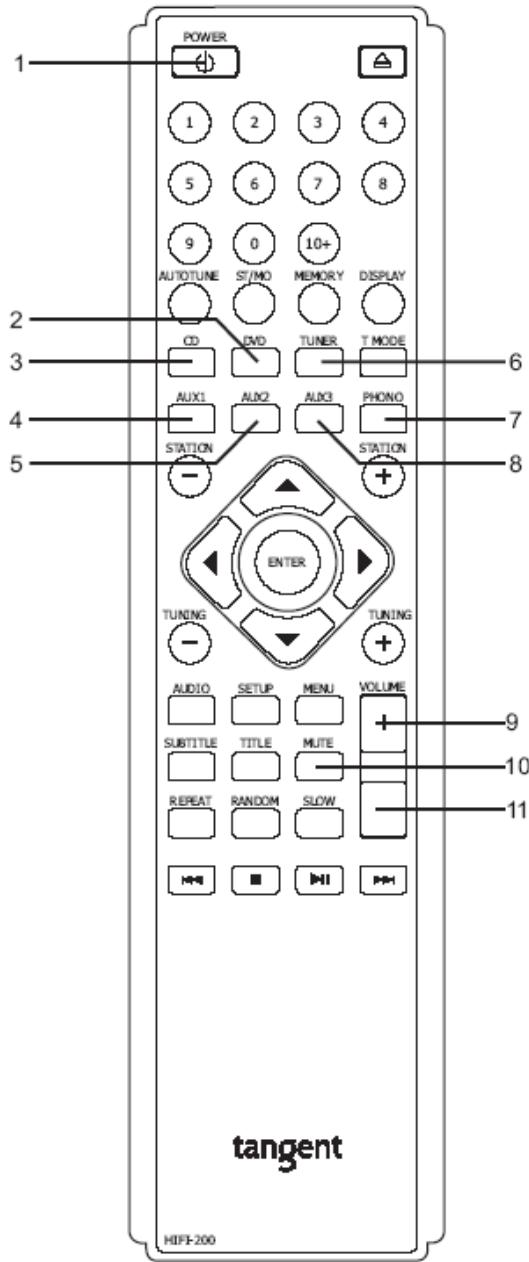

Fonctions de la télécommande
1 Power : permet de mettre tous les apparèils de la série Hi-Fi 200 en stand-by. (Veuillez noter que l'amplificateur ne peut pas etre allumé par l'intermédiaire de ce bouton) 2 DVD Permet d'allumer DVD-200 et AMP-200 et de besoinir l'entrée DVD sur AMP-200. (Veuillez noter que ce bouton permettra d'allumer DVD-200) 3 CD : permet d'allumer CDP-200 et AMP-200 et de désir l'entrée CD sur AMP-200. (Veuillez noter que ce bouton permettra d'allumer CDP-200) 4 AUX 1: permet d'allumer AMP-200 et de désirir l'entrée AUX1 sur AMP-200. 5 AUX 2 : permet d'allumer AMP-200 et de désirir l'entrée AUX2 sur AMP-200. 6 TUNER : permet d'allumer TNR-200 ou DAB-200 et AMP-200 et de désir l'entrée TUNER sur AMP-200. (Veuillez noter que ce bouton allumera TNR-200 et DAB-200). 7 PHONO : permet d'allumer AMP-200 et deCHOISIR L'ENTREE AUX3 sur AMP-200. 8 AUX3: permet d'allumer AMP-200 et de désir l'entrée PHONO sur AMP-200. 9 VOLUME+ : permet d'augmenter le volume principal. 10 MUTE: met le son muet. 11 VOLUME- : permet de baisser le volume principal.
Certaines fonctions de l'unité ne peuvent être exécutées qu'au moyen de la télécommande. Certaines fonctions sont reliées à la source d'entrée du signal sélectionné. Certains boutons de la télécommande peuvent par conséquent ne pas être disponibles si la source d'entrée du signal correspondant n'a pas été sélectionnée.
Façade
- Standby/On : permet de mettre l'appareil en stand-by et de le rallumer.
- Indicateur LED: s'illumine en vert lorsque l'appareil est allumé. S'illumine en rouge lorsque l'appareil est en mode stand-by ou en marche.
3 Récepteur IR
4 Treble : permet de régler le niveau d'aigus. 5 Bass : permet de régler le niveau de basses. 6 Balance : permet de régler le niveau de la balance. 7 Volume : permet de régler le volume principal. 8 Phono : permet d'activer l'entrée Phono. 9 Tuner : permet d'activer l'entrée Tuner. 10 DVD : permet d'activer l'entrée DVD. 11 CD : permet d'activer l'entrée CD. 12 AUX1 : permet d'activer l'entrée AUX1. 13 AUX2 : permet d'activer l'entrée AUX2. 14 AUX3 : permet d'activer l'entrée AUX3 sur la façade. 15 AUX3 input : entrée prise jack 3,5mm pour une connexion facile. 16 Prise casque : prise jack 6mm qui convient à la plupart des casques.

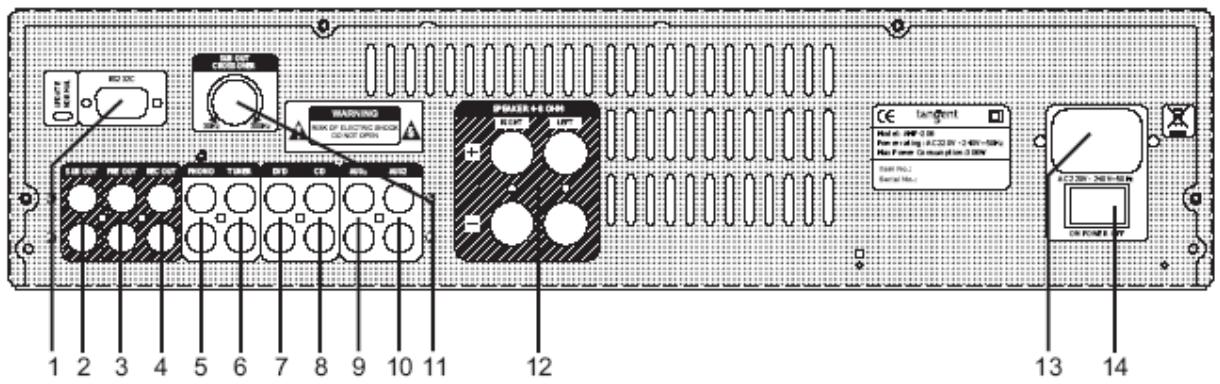

Connexions
1 Port RS232C : réservé au service 2 Subwoofer pré-sortie : basse fréquence pré-sortie pour connecter un caisson de basses actif. Remarque : la fréquence qui a été coupée peut être réglée au moyen du bouton ci-dessus (11) 3 Pre output : sortie de ligne du volume régle pour la connexion d'un amplificateur de puissance. 4 Line output : pour la connexion d'un amplificateur externe. 5 Phono : pour la connexion d'un lecteur enregistreur (Remarque : terminal de mise à terre supplémentaire entrées ci-dessus disponibles) 6 Tuner : pour la connexion de la radio FM/DAB. 7 DVD : pour la connexion d'un lecteur DVD (Remarque : entrée stéréo analogique) 8 CD : pour la connexion d'un lecteur CD. 9 AUX 1 : pour la connexion d'un équipement optionnel 10 AUX2 : pour la connexion d'un équipement optionnel 11 Sub out crossover : pour le réglage de la fréquence coupée de la pré-sortie du caisson de basses (filtre faible passage) 12 Speaker gauche & droit : pour la connexion des haut-parleurs.
Remarque :
L'impédance des haut-parleurs doit être comprise entre 4 et 8 ohms. Pour une qualité sonore optimale, la connexion entre les terminaux du haut-parleur et ceux de l'amplificateur doit être correcte. - Les extrémités du câble ne doivent pas être effilochées afin d'éviter qu'elles n'entrent en contact les unes avec les autres ou avec le panneau arrêté du boîtier.
13 Entrée AC : pour la connexion sur tension secteur. Assurez-vous que la prise soit correctement insérée et que la tension corresponde aux indications figurant sur le panneau arrière du boîtier. 14 Bouton de courant principal : sert à allumer la tension secteur.
On, off et stand-by
1 Allumez l'appareil en appuyant sur l'interrupteur secteur du panneau arrière. Appuyez ensuite sur un des boutons source (TUNER, CD, DVD, PHONO, AUX1, AUX2 ou AUX3) de la télécommande ou sur le bouton stand-by de la faççon. 2 Appuyez sur le bouton standby de la télécommande pour passer en mode stand-by. La LED au-dessus du bouton STANDBY deviendra rouge et toutes les fonctions seront réduites au minimum afin de s'assurer que l'unité utilise le moins d'énergie possible. Lorsque l'unité est en mode stand-by, elle ne réagit qu'aux boutons source de la télécommande (3). 3 Si vous souhaitez éteindre l'appareil afin d'éviter les consommations d'énergie, vous devez appuyer sur le bouton secteur du panneau arrière.
Protégez l'environnement en pensant à éteindre l'appareil après utilisation.

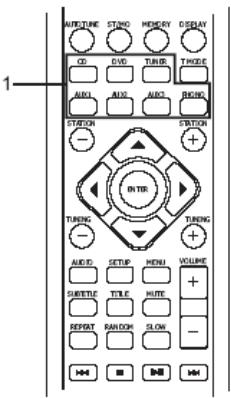

Sélection de la source d'entrée
Allumez AMP-200 en poussant l'un des boutons d'entrée.
Vous pouvez maintenant appeler une source d'entrée qui est active sur le moment. Sélectionnez
Tuner pour écouter la radio, CD pour écouter un CD, DVD, Phono, AUX1, AUX2 ou AUX3 si vous\ avez connecté des unités sur ces entrées.
Si vous ne savez pas quelle entrée a été choisie, la LED verte au-dessus du bouton source de la façade l'indiquera clairement.
Remarque : toutes les entrées sont des entrées stéréo analogiques. Cela signifie que vous ne pouvez pas connecter une source sonore numérique par un câble numérique (optique ou coaxial).
- Appuyez sur le bouton Phono, DVD, CD, Tuner, AUX1, AUX2 ou AUX3 de la télécommande pourCHOISIR I'ENTREE correspondante.
- Appuyez sur le bouton Phono, DVD, CD, Tuner, AUX1, AUX2 ou AUX3 de la façon pourCHOISIR I'ENTREE correspondante.

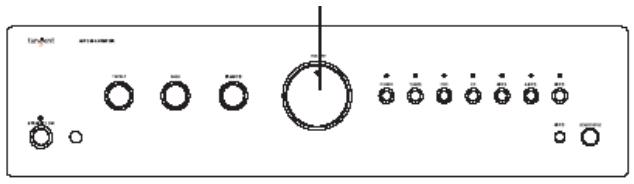

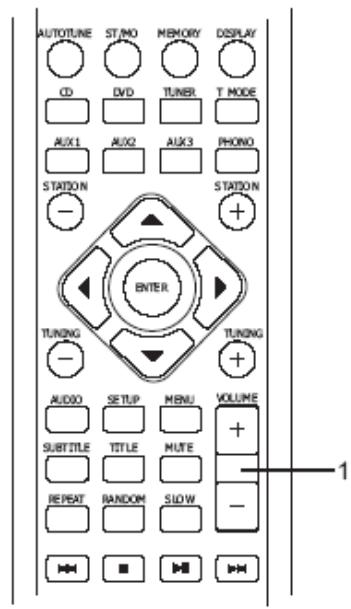

Contrôle du volume
- Appuyez sur le bouton VOL+ pour augmenter le volume et appuyez sur le bouton VOL- pour le baisser.
- Tournez le contrôle du volume vers la droite pour augmenter le volume et tournez-le vers la gauche pour le baisser.
Remarque:
Le contrôle de volume de la façonn peut être tourné à la fois dans le sens des aiguilles d'une montre et dans le sens inverse pour modifier le volume.

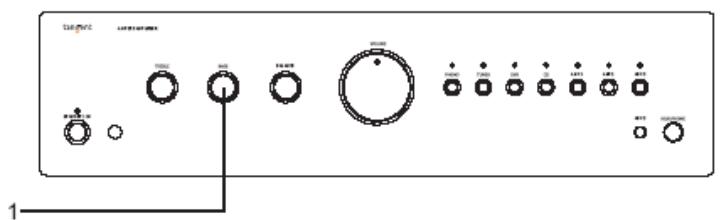

Contrôle des basses
L'amplificateur comprend un contrôle de basses qui permet le réglage du niveau de basses de ±14dB, de 45Hz à 259Hz.
Veuillez noter que le niveau d'amplification des basses, qu'offre le contrôle des basses, peut entraîner un endommagement irréversible des haut-parleurs si vous mettez le volume à un niveau élevé pendant des périodes prolongées.
- Si vous désirez régler le niveau des basses, vous devez tourner le bouton BASS dans le sens des aiguilles d'une montre pour augmenter le niveau de basses ou dans le sens inverse pour le diminuer.
Remarque :
Il n'est possible d'activer cette caractéristique qu'en façon. Il n'est pas possible de la contrôler par la télécommande.

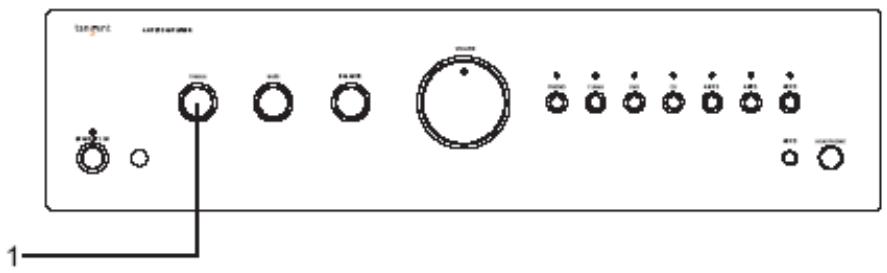

Contrôle des aigus
Cet amplificateur compte la caractéristique de contrôle des aigus pour permettre le réglage du niveau des aigus de +/-14dB, de 2KHz à 20KHz.
Veuillez noter que le niveau d'amplification des aigus offert par le contrôle des aigus peut entraîner un endommagement irréversible des haut-parleurs si vous mettez le volume à un niveau élevé pendant des périodes prolongées.
- Si vous désirez régler le niveau des aigus, vous devez tourner le bouton TREBLE dans le sens des aiguilles d'une montre pour augmenter le niveau des aigus ou dans le sens inverse pour le diminuer.
Remarque :
Il n'est possible d'activer cette caractéristique qu'en façon. Il n'est pas possible de la contrôler par la télécommande.

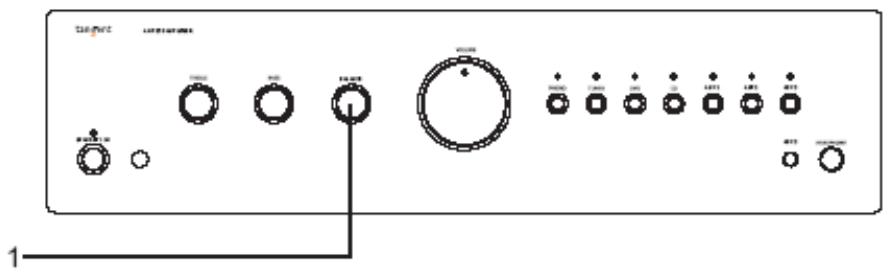

Contrôle de la balance
L'amplificateur comporte une caractéristique de contrôle de la balance qui permet de régler le volume d'un haut-parleur à la fois de +/- 38,75dB.
Cette fonction sert à compenser une position d'écoute non centrée et rend possible le retour de la perspective vidéo.
- Si vous souhaitez régler le niveau de la balance, vous devez tourner le bouton BALANCE dans le sens des aiguilles d'une montre pour augmenter le niveau du haut-parleur droit ou dans le sens inverse pour augmenter le niveau du haut-parleur gauche.
Remarque :
Il n'est possible d'activer cette caractéristique qu'en façon. Il n'est pas possible de la contrôler par la télécommande.

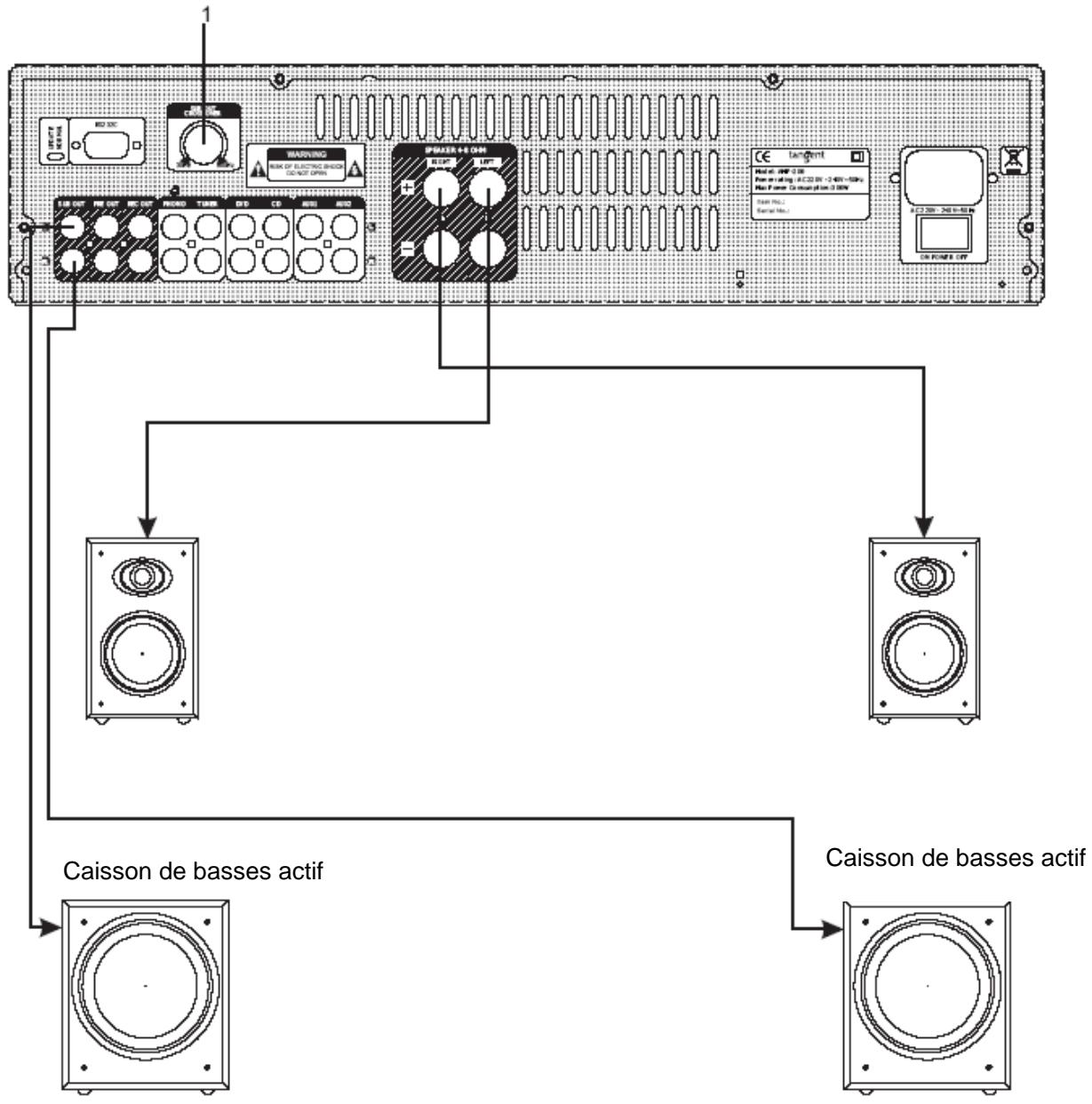

Crossover caisson de basses réglable
Cet amplificateur compte une pré-sortie de caisson de basses avec un crossover actif régable. Cette sortie vous permet de connecter un caisson de basses actif sans crossover intégré ou un amplificateur de puissance relié aux haut-parleurs des basses sans crossovers intégrés. La gamme de réglage est comprise entre 30Hz et 300Hz. Cela vous permet de fournir à vos haut-parleurs le niveau de basses éventuellement manquant.
- Réglez le crossover en tournant le bouton du panneau arrière jusqu'à ce qu'il ne soit plus possible d'obtenir un son plus bas dans les haut-parleurs principaux ou jusqu'à ce que vous atteigniez le niveau qui vous semble approprié.
Guide de dépannage
| PROBLEM | CAUSE/SOLUTION |
| Pas de courant lorsque l'appareil est allumé. | - Branchez le courant électrique de la prise.Vérifiez si la prise a mal été insérée dans la prise murale.- Le fusible interne a sauté et doit être changé par un technicien d'entretien qualifié.- Le cordon d'alimentation a été endommagé et doit être changé. |
| Pas de son | - L'amplificateur n'est pas allumé.- Le contrôle du volume est au minimum (voir page 15).- Les cables du haut-parleur n'ont pas été correctement connectés.- Vous avez sélectionné une mauvaise source d'entrée.- Aucune source d'entrée n'a étéchioise. |
| Le son n'est émis que dans un canal | - Le contrôle de la balance n'est pas correctement régèle (voir page 16).- Les cables d'entrée audio n'ont pas été correctement connectés ou ils sont endommagés.- La source d'entrée est défectueuse.- Les cables des haut-parleurs n'ont pas été correctement connectés ou sont endommagés.- Les haut-parleurs sont défectueux. |
| Bourdonnement important | - Les cables d'entrée audio n'ont pas été correctement connectés ou ils sont endommagés.- Le cable de mise à terre du lecteur enregistrure n'est pas connecté.- Le tourne-disque lecteur enregistrure est défectueux |
| Basses faibles et mauvaise perspective stériso | - La connexion des haut-parleurs est déphasée. Vérifiez que les bornes positive et négative soient correctement connectées à la fois à l'arrière de l'amplificateur et à l'arrière du haut-parleur. |
| Déformation du son | - Certains fils conducteurs du cable du haut-parleur sont en contact les uns avec les autres ce qui produit une déformation du son.- Les contrôles de basses et d'augus sont trop hauts par rapport aux specifications du haut-parleur.- Le volume est trop fort. |
| L'unité ne passse pas aux modes d'entrée | - L'amplificateur est défectueux et doit être réparé par un technicien qualifié. |
Entrée phono
Impédance d'entrée 47KOhm
Sensibilité d'entrée 3,8mV
Entrées de niveau de ligne (Tuner, CD, DVD, AUX1, AUX2, AUX3)
Impédance d'entrée 47KOhm
Sensibilité d'entrée 200mV
Sorties de niveau de ligne
Impédance de sortie Sortie de ligne 100KOhm
Casque 300KOhm
Niveau de sortie maximum : Sortie de ligne 740mV
Casque 1,25V
Contrôle de tonalité
Aigus +/- 14dB
Basses +/- 14dB
Puissance de sortie 2x150 Watts à 4 Ohms
2 x 100 Watts à 8 Ohms
Réponse de fréquence 10Hz à 63KHz (-3dB)
Déformation <0,05%
Rapport signal/bruit >90dB
Tension et consommation d'énergie Voir le panneau arrière
Dimensions (LxLxH) 430 x 240 x 115mm
Dans un souci d'amélioration du produit, nous nous réservons le droit d'en modifier les données techniques et la conception sans préavis.
Hotline +45 9641 1599
Pour plus d'informations, veuillez visiter notre site Internet :
www.tangent-audio.com
Item no. 40XXX
