DXCHO5 - Panneau rayonnant DUUX - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Convecteur électrique
Puissance	Non précisé
Mode de chauffage	Convection
Thermostat intégré	Oui
Réglage de la température	Manuel
Protection contre la surchauffe	Oui
Installation	Murale ou sur pied
Dimensions	Non précisées
Poids	Non précisé
Alimentation	Électrique
Matériau du boîtier	Non précisé
Consommation énergétique	Non précisée
Fonction hors gel	Oui
Affichage	Non précisé
Garantie	Non précisée
Normes de sécurité	Conformes aux normes en vigueur

FOIRE AUX QUESTIONS - DXCHO5 DUUX

Comment connecter le DUUX DXCHO5 au Wi-Fi ?

Pour connecter votre DUUX DXCHO5 au Wi-Fi, ouvrez l'application DUUX, sélectionnez votre appareil, puis suivez les instructions pour entrer les détails de votre réseau Wi-Fi.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de le réinitialiser en débranchant et rebranchant l'alimentation.

Comment nettoyer le filtre du DUUX DXCHO5 ?

Pour nettoyer le filtre, retirez-le de l'appareil et passez-le sous l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

L'appareil émet un bruit inhabituel, que faire ?

Un bruit inhabituel peut indiquer un problème avec le ventilateur ou un objet bloqué. Vérifiez l'intérieur de l'appareil pour tout objet étranger et nettoyez-le si nécessaire.

Comment réinitialiser le DUUX DXCHO5 aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Quelle est la capacité du réservoir d'eau ?

Le réservoir d'eau du DUUX DXCHO5 a une capacité de 1,8 litre.

Comment savoir si le réservoir d'eau est plein ?

L'appareil est équipé d'un indicateur de niveau d'eau qui s'allume lorsque le réservoir est plein ou doit être vidé.

L'appareil ne déshumidifie pas bien, que faire ?

Assurez-vous que le filtre est propre et que le réservoir d'eau n'est pas plein. Vérifiez également que l'appareil est placé dans un endroit bien ventilé.

Où puis-je acheter des pièces de rechange ?

Vous pouvez acheter des pièces de rechange sur le site web officiel de DUUX ou chez des revendeurs autorisés.

L'appareil est-il garanti ?

Oui, le DUUX DXCHO5 est généralement couvert par une garantie de deux ans. Consultez le manuel pour les conditions spécifiques de la garantie.

MODE D'EMPLOI DXCHO5 DUUX

Nous sommes très heureux de votre décision de lire les instructions de votre nouveau convecteur Duux! De nombreux utilisateurs ne prêtent pas attention aux instructions et veulent trouver eux-mêmes comment fonctionne l'appareil. Cependant, des études ont démontré que les personnes qui lisent les instructions pourront se familiariser avec l'appareil plus rapidement et plus efficacement que celles qui procèdent par tâtonnement.

Chez Duux, nous sommes convaincus de l'importance d'un environnement de vie confortable et sain. La passion qui nous anime jour après jour est d'améliorer votre bien-être en concevant des produits attrayants, fonctionnels et efficaces. Grâce à notre gamme d'appareils de traitement de l'air innovants, nous visons à vous fournir la meilleure qualité d'air intérieur possible.

Slim optimise votre bien-être grâce à sa puissance de chauffage. Il aspire de l'air froid par l'élément chauffant, augmentant ainsi la quantité d'air chaud dans la pièce pour faire monter la température. Les fonctionnalités ne manquent pas non plus. L'affichage à LED avec indicateur de température vous informe en permanence, tandis que le thermostat numérique réglable avec une précision de 1°C et 3 programmes de chauffage vous offre un contrôle total. Grâce à sa classification IP24, Slim peut également être utilisé dans des espaces humides.

Lisez attentivement ce manuel de façon à tirer le maximum de votre convecteur Slim.

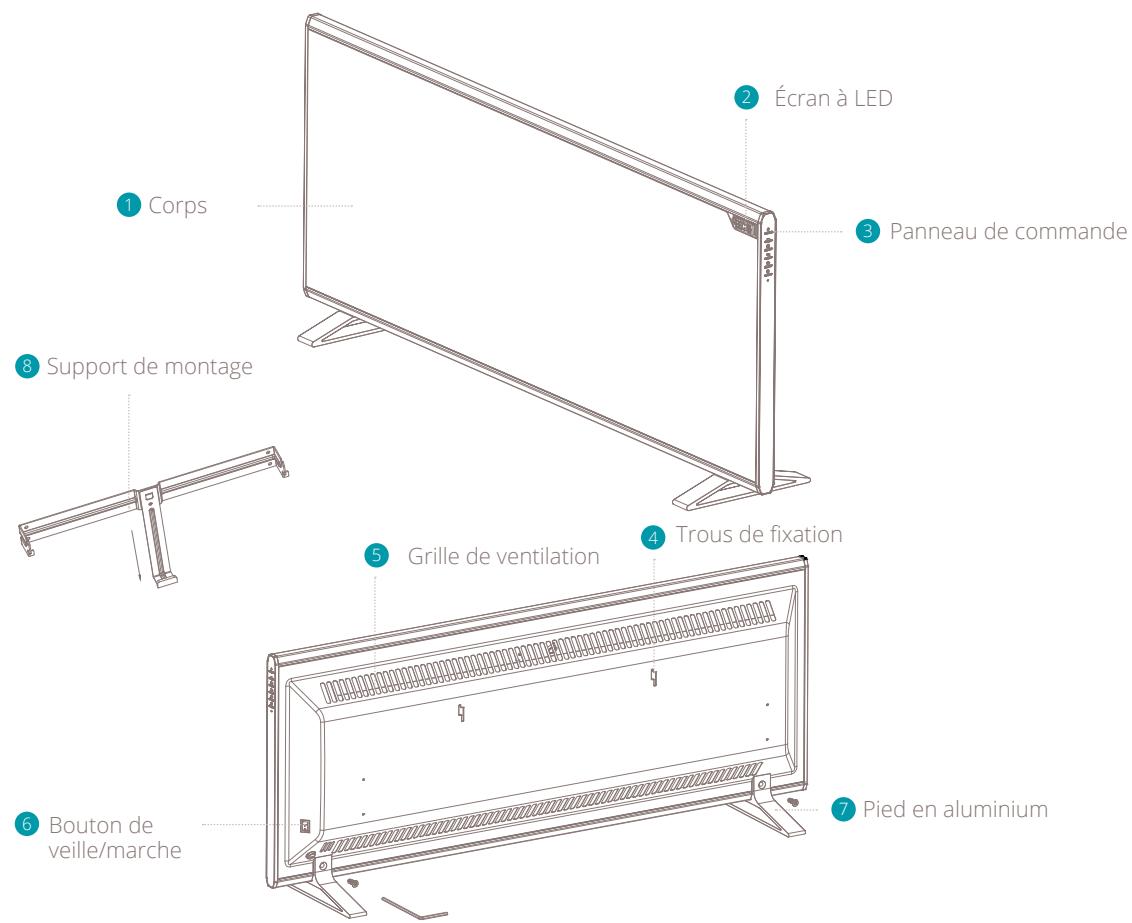

Table des matières

1. Aperçu du produit 36 2. Installation et utilisation 37 3. Fonctions 41 4. Entretien 46 5. Caractéristiques techniques 49 6. FAQ 50

2. Installation et utilisation

Remarque: veuillez prendre en compte les instructions ci-dessous ainsi que la feuille d'avertissement fournie séparément avant d'utiliser l'appareil.

Avertissement: ce produit est conçu pour un usage domestique uniquement. Branchez l'appareil sur une prise électrique en courant alternatif monophasé dont la tension correspond à celle indiquée sur la plaque signalétique du convecteur.

Avertissement: afin d'éviter toute surchauffe, ne couvrez pas l'appareil.

Installation

• Ce symbole indique de 'NE PAS COUVRIR'.
• Ce symbole signifie de 'NE PAS INTRODUIRE VOS DOIGTS'. Ce symbole signifie 'ATTENTION AUX TEMPERATURES ELEVÉES'.
• Ne laisses jamais le convecteur sans surveillance lorsqu'il est allumé. Mettez toujours le convecteur hors tension et débranchez-le de la prise électrique murale lorsque vous ne l'utilisez pas.
• Faites preuve d’une très grande prudence lorsque le convecteur est utilisé à proximité d’enfants, de personnes en situation de handicap ou de personnes âgées. Ne laissez à aucun

moment le convecteur sans surveillance lorsqu'il est allumé. Tenez les enfants éloignés du convecteur lorsqu'il est allumé.

• Ne placez pas le convecteur sous une prise électrique.
• Ne positionnez pas le cordon d'alimentation sous un tapis ou tout autre type de revêtement de sol analogue. Rangez le cordon d'alimentation à l'écart du passage afin d'éviter toute chute.
• N'allumez pas votre convecteur si le cordon ou la fiche d'alimentation sont défectueux, après tout dysfonctionnement, après une chute ou après avoir été endommagé de quelque façon que ce soit.
• Si le cordon d'alimentation est endommagé et afin d'éviter tout risque, ce dernier doit être remplacé par le fabricant, un prestataire de services officiel ou toute personne qualifiée.
• Évitez d'utiliser des rallonges à cause des risques de surchauffe et d'incendie.
• Utilisez le convecteur dans une pièce bien ventilée. N’insérez pas ou ne laissez pas tomber d’objets dans les orifices de ventilation ou sorties d’air. Afin d’éviter tout incendie, ne bloquez pas les entrées ou sorties d’air de quelque façon que ce soit. N’utilisez pas l’appareil sur des surfaces coulant
• Ne placez pas le convecteur près de matières, surfaces ou substances inflammables, à cause du risque d'incendie. Tenez-les à une distance d'1m minimum de la façade avant du convecteur et tenez-les éloignées des façades latérales et arrière du convecteur.
• N'utilisez pas le convecteur dans tout espace, comme des garages ou ateliers, où de l'essence, de la peinture ou d'autres liquides inflammables sont stockés.
• N'utilise pas ce convecteur à proximité immédiate d'une baignoire, d'une cabine de douche ou d'une piscine. Ne place jamais le convecteur sur une surface qui risquerait de faire tomber l'appareil dans une baignoire ou tout autre contenant d'eau.
• Ce convecteur est chaud lorsqu'il est en fonctionnement. Afin d'éviter toute brûlure et blessure, ne touchez pas les surfaces chaudes. Assurez-vous qu'aucun autre appareil ne soit branché sur la même prise électrique du fait du risque de surcharge.
• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, sauf s'ils sont sous constante surveillance. À condition que le convecteur soit placé dans une position normale d'utilisation, les enfants âgés de 3 à 8 ans peuvent être autorisés à mettre l'appareil sous ou hors tension dans le cas où ces derniers sont sous la surveillance d'un adulte, ont reçu toutes les instructions relatives à l'utilisation en toute sécurité de l'appareil et comprennent les risques.

Les enfants âgés de 3 à 8 ans ne doivent pas brancher l'appareil sur secteur, procéder à des réglages, nettoyer l'appareil ou réaliser l'entretien.

Attention: certaines pièces de cet appareil peuvent venir très chaudes et causer des brûlures. Une attention particulière doit être portée aux enfants et aux personnes vulnérables. - Cet appareil peut être utilisé par des personnes à mobilité réduite ou à déficience sensorielle ou mentale ainsi que des enfants âgés de plus de 8 ans dans le cas où ils ont été placés sous la surveillance d'une personne responsable, ont été informés de la manière d'utiliser l'appareil en toute sécurité et comprennent les risques. Les enfants ne doivent pas jouer avec l'appareil.

Installation de l'appareil

Ce convecteur peut être installé sur le pied en aluminium ou installé au mur. Si vous positionnez l'appareil sur une surface plane, celui-ci doit être attaché au support sur pied en aluminium avant de mettre l'unité sous tension. Les instructions de montage peuvent être trouvées ci-après.

Remarque: cette unité ne peut être installée qu'au sol ou au mur.

Avertissement: ne mettez pas le convecteur sous tension sans l'avoir installé au mur ou sur son pied en aluminium. Mettez le convecteur sous tension que si celui-ci est en position verticale. Toute autre position ou tout autre angle est susceptible de créer une situation dangereuse.

Avertissement: si vous ne positionnez pas ce produit à la verticale, soit ce dernier s'arrête de fonctionner, soit il pourrait provoquer un incendie. Installez le produit en suivant les illustrations A, B, C, D et E.

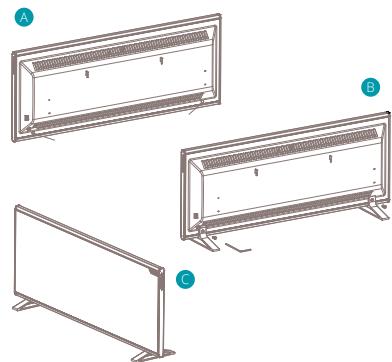

Installation du pied en aluminium

Déballez les deux pieds en aluminium et retirez l'embout en caoutchouc (voir illustration A) 2. Mettez le produit dans une position stable et adaptée et utilisez une clef Allen pour visser le pied (voir illustration B) 3. Une fois le pied en aluminium installé, positionnez le convecteur en position verticale sur le sol (voir illustration C). L'appareil peut maintenir être utilisé.

Remarque: Prêtez attention au bon positionnement des pieds. Le petit côté des pieds doit être situé sur l'avant du convecteur.

Installation au mur

Percez 4 trous d'un diamètre de 8mm aux emplacements indiqués sur l'illustration A et ajoutez des prises murales dans les 4 trous. Fixez le support au mur à l'aide de vis (voir illustration B). Vissez le support vertical sur le support horizontal (voir illustration C). Une fois le support installé, replacez l'embout en caoutchouc sur l'extrémité du support vertical afin d'éviter que le convecteur ne soit griffé (voir illustration D). Une fois l'installation du support terminée, alignez les trous sur la face arrière du convecteur et enfoncez-le sur le support horizontal. Une fois encastré, déplacez le convecteur sur la gauche pour le fixer (voir illustration E)

Remarque: pour retirer le convecteur de son support, veuillez exécuter les instructions de montage en sens inverse par rapport à l'installation.

Positionnement et branchement

Avant toute utilisation du convecteur, assurez-vous que ce dernier est installé sur une surface plane et stable. Le convecteur doit être branché sur une prise électrique adaptée. Tenez vos vêtements amples, votre linge de lit, vos meubles et toute matière inflatable éloignés de la prise électrique murale sur laquelle le convecteur est branché.

Panneau de commande

Augmenter la température Baisser la température Réglage de la température Changement du programme de chauffage Minuterie Bouton d'alimentation Témoin marche/arrêt

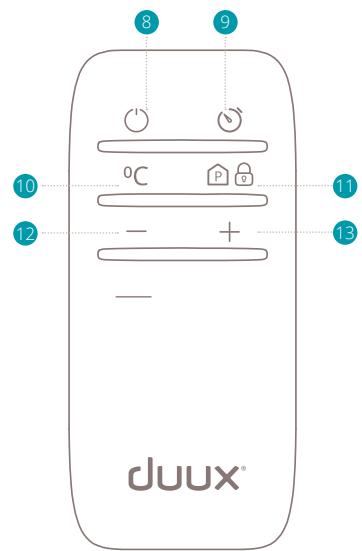

Télécommande

Bouton d'alimentation 9 Minuterie 10 Réglage de la température 11 Changement du programme de chauffage Augmenter la température Baisser la température

Fonctions

Augmentez la température ou la valeur de la minuterie

Baissez la température ou la valeur de la minuterie

Changez le programme de chauffage entre HOME (maison), OFFICE (bureau) ou CABIN (habitat léger)

Appuyez sur ce bouton pour procéder au réglage de la température

Appuyez sur ce bouton pour activer le mode minuterie

Appuyez sur ce bouton pour activer le mode minuterie

Boutons et fonctions

Verrouillage enfant - Appuyez sur

Le bouton pendant 5 secondes afin de déverrouiller toutes les fonctions de réglage.

Le symbole verrou s'illumine alors sur l'écran d'affichage. Appuyez de nouveau pendant 5 secondes pour désactiver le verrouillage infant.

Intensité lumineuse - Appuyez sur les boutons « + ou - » pendant 5 secondes pour ajuster l'intensité lumineuse de la veilleuse. Au total, il est possible de choisir entre 3 intensités lumineuses différentes.

Réinitialisation aux paramètres

d'usine - Appuyez sur le bouton pendant 20 secondes afin de revenir aux paramètres d'usine de l'appareil.

Utilisation du dispositif

Tout d'abord, mettez le bouton mécanique rouge POWER en position ON en appuyant sur le bouton situé sur le côté droit du convecteur. Ensuite, appuyez sur l'interrupteur ON/OFF pour mettre le convecteur sous/hors tension.

Remarque: cette unité est conçue pour être installée au sol ou au mur uniquement.

Remarque: l'heure (heure/minutes) doit être paramétrée avant de définir l'un des programmes de chauffage (Home/Office/Cabin) en appuyant sur le bouton . La date et l'heure peuvent être paramétrées en suivant les étapes suivantes :

Réglage des heures

L'heure peut être paramétrée en appuyant sur le bouton Timer. Aussi, le numéro 23, puis le symbole clignoteront sur l'écran d'affichage. Les heures peuvent être paramétrées en appuyant sur les boutons + et -, après quoi l'affichage montera toutes les heures comprises entre 00 et 23. Une fois les heures paramétrées, appuyez sur le bouton de réglage de la minuterie afin de paramétrer les minutes. L'affichage continuera de clignoter pendant 7 secondes si aucun bouton n'est pressé.

Réglage des minutes

Une fois le paramétrage des heures effectué, le programme passera automatiquement au réglage des minutes. Le numéro 30, puis le symbole © clignoteront sur l'écran d'affichage. Les minutes peuvent être paramétrées en appuyant sur les boutons + et -, après quoi l'affichage montrera toutes les minutes comprises entre 01 et 59. Une fois les minutes paramétrées, appuyez sur le bouton © afin de paramétrer les minutes et de revenir en mode normal. L'affichage continuera de clignoter pendant 7 secondes si aucun bouton n'est pressé.

Remarque: si aucun bouton n'est pressé pendant 7 secondes, le produit reviendra alors à son paramétrage initial. Une fois que l'heure a été correctement validée, les différents modes de fonctionnement le seront en conséquence.

Télécommande

A Remarque: ce convecteur est équipé d'une télécommande qui peut être utilisée de la même manière que le panneau de commande situé sur le côté du convecteur.

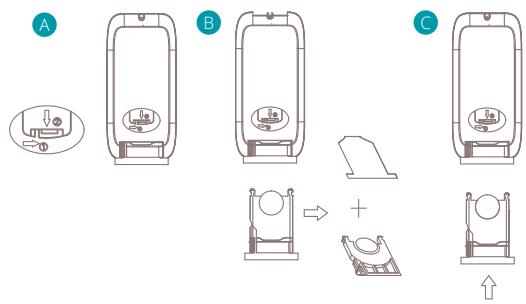

Tout d'abord, retirez le papier isolant recouvrant la batterie avant d'utiliser la télécommande. Suivez les instructions suivantes :

1. Retirez le cache-batterie situé à l'arrière de la télécommande comme sur l'illustration A. 2. Otez le papier isolant recouvrant la batterie comme indiqué sur l'illustration B. 3. Remettez le cache-batterie en place comme sur l'illustration C.

Remarque : veuillez utiliser cette télécommande dans un rayon de 6 mètres autour du convecteur et assurez-vous que l'angle est inférieur à 30 degrés.

Mode de fonctionnement normal

En mode de fonctionnement normal, il est possible de programmer la température voulue en appuyant sur le bouton + ou -. La plage de température de fonctionnement du produit est comprise entre 15°C et 36°C.

Réglage de la minuterie

Le convecteur peut s'éteindre automatiquement grâce à la fonction minuterie. Lorsque le convecteur est allumé, appuyez sur le bouton pendant 3 secondes pour activer la fonction minuterie permettant au produit de s'éteindre hors tension automatiquement. L'écran affichera le numéro 00 et le symbole . La durée peut être paramétrée en appuyant sur les boutons + et -, après quoi l'écran affichera toutes les heures comprises entre 00 et 23. Par exemple : 02 signifie que le produit s'éteindra automatiquement après 2 heures de fonctionnement.

Le convecteur peut également s'allumer automatiquement grâce à la fonction minuterie. Lorsque le convecteur est en mode veille, appuyez sur le bouton pour paramétrer le minuteur et suivez les mêmes étapes que celles indiquées dans le paragraphe précédent.

Remarque : si vous changez de mode de chauffage (HOME/OFFICE/CABIN), les réglages de la minuterie seront automatiquement effacés.

Réglage du mode de chauffage

Ce convecteur est également équipé de 3 modes intelligents nommés HOME (maison), OFFICE (bureau), CABIN (habitat léger). Les différents modes peuvent être activés en appuyant sur le bouton

Remarque: l'heure et la date doivent être paramétrées avant toute utilisation des modes de chauffage intelligents. Veuillez paramétrer l'heure en suivant les étapes de réglage de la date/des heures/des minutes précédemment détaillées

Réglage du mode home (maison)

Les valeurs par défaut des températures basse et haute sont respectivement de 18°C et 23°C

Remarque: 4 périodes (P1, P2, P3, P4) sont programmées dans ce mode:

P1: 08:00-16:00 18°C

P2: 16:00-23:00 23°C

P3: 23:00-06:00 18°C

P4: 06:00-08:00 23°C

La température prédéfinie suivra le même cycle chaque jour. La température désirée peut être ajustée à tout moment mais retournera à la valeur par défaut lors du prochain cycle. Par exemple : il est 9h00 et la température voulue est paramétrée sur 20°C. La température restera à 20°C de 9h00 à 16h00 et retournera à 18°C le lendemain.

Réglage du mode office (bureau)

Les valeurs par défaut des températures basse et haute sont respectivement de 18°C et 23°C

Remarque: 4 périodes (P1, P2, P3, P4) sont programmées dans ce mode :

P1: 07:00-12:00 23°C

P2: 12:00-14:00 23°C

P3: 14:00-17:00 23°C

P4: 17:00-07:00 18°C

La température prédéfinie suivra le même cycle chaque jour. La température désirée peut être ajustée à tout moment mais retournera à la valeur par défaut lors du prochain cycle.

Réglage du mode cabin (habitat léger)

Les valeurs par défaut des températures basse et haute sont respectivement de 18°C et 23°C

Remarque: 2 périodes (P1, P2) sont programmées dans ce mode:

P1: 08:00-23:00 23°C

P2: 23:00-08:00 18°C

La température par défaut restera active pour un cycle de 30 jours, après quoi la température par défaut passera à 18°C pour les 2 périodes. La température par défaut peut être réglée et

perdurera pendant un cycle de 30 jours puis retournera à la valeur par défaut au prochain cycle.

Le cycle de 30 jours peut être réduit en appuyant sur le bouton Timer pendant 5 secondes. Le jour 1 par défaut clignotera. Appuyez sur + ou - afin d'ajuster le nombre de jours du cycle de 30 jours. Par exemple : en changeant le jour pour 14, le mode Cabin durera un cycle de 16 jours au lieu de 30. Une fois le jour de début paramétré, confirmez-le en appuyant une nouvelle fois sur le bouton Timer ou en ne faisant rien pendant 3 secondes.

4. Entretien

Important: assurez-vous de retirer le cordon d'alimentation de la prise avant de procéder à l'entretien. Avertissement: laissez le convecteur refroidir avant de le nettoyer. Remarque: en cas de dysfonctionnement ou de doute, n'essayez pas de réparer le convecteur vous-même. Vous pourriez provoquer un incendie ou être électrocuté(e).

Nettoyage

Nettoyez de temps en temps la surface extérieure du convecteur à l'aide d'un chiffon doux humide (pas détrempé) et séchez la surface avant de rallumer le convecteur.

Avertissement: n'immerger pas le convecteur dans l'eau. N'utilisez pas de produits nettoyants chimiques tels que du liquide vaisselle et des produits abrasifs. Ne mouillez pas l'intérieur du convecteur, car cela pourrait constituer un danger.

Stockage

Pour stocker le convecteur, remettez-le dans son emballage d'origine et rangez-le dans un endroit propre et sec.

Pièces de rechange

Les pièces de rechange et les accessoires peuvent être commandés au point de vente ou chez un distributeur local.

5. Caractéristiques techniques

Slim 1000

Slim 1500

Poids:

6.6kg

Tension nominale:

220-240V

Fréquence:

50Hz

Longueur du cordon d'alimentation :

1.5m

Principaux matériaux utilisés:

ABS, PP, Métal

Numéro de module:

DXCH03

Poids:

8.9kg

Tension nominale:

220-240V

Fréquence:

50Hz

Longueur du cordon d'alimentation :

1.5m

Principaux matériaux utilisés:

ABS, PP, Métal

N° de modèle:

DXCH05

Q. Le code d'erreur E0 s'affiche à l'écran. Que se passe-t-il? R. Ce produit est doté d'une fonction d'arrêt automatique si la température baisse de 5 degrés en 10 minutes. Veuillez rallumer l'appareil en appuyant sur le bouton de veille/marche. Q. Le code d'erreur E1 ou E2 s'affiche à l'écran. Que se passe-t-il? R. Il se peut qu'un court-circuit ou une ouverture de circuit se soit produite. Veuillez rapporter le produit au point de vente ou contacter le service après-vente ([e-mail]) pour le faire réparer. Q. Je sens une odeur étrange. Est-ce normal? R. Cette odeur est causée par l'élément chauffant lors de la première utilisation. Ceci est normal et l'odeur diminuera progressivement avec le temps.
