MODE D'EMPLOI STREAM BASE CABASSE

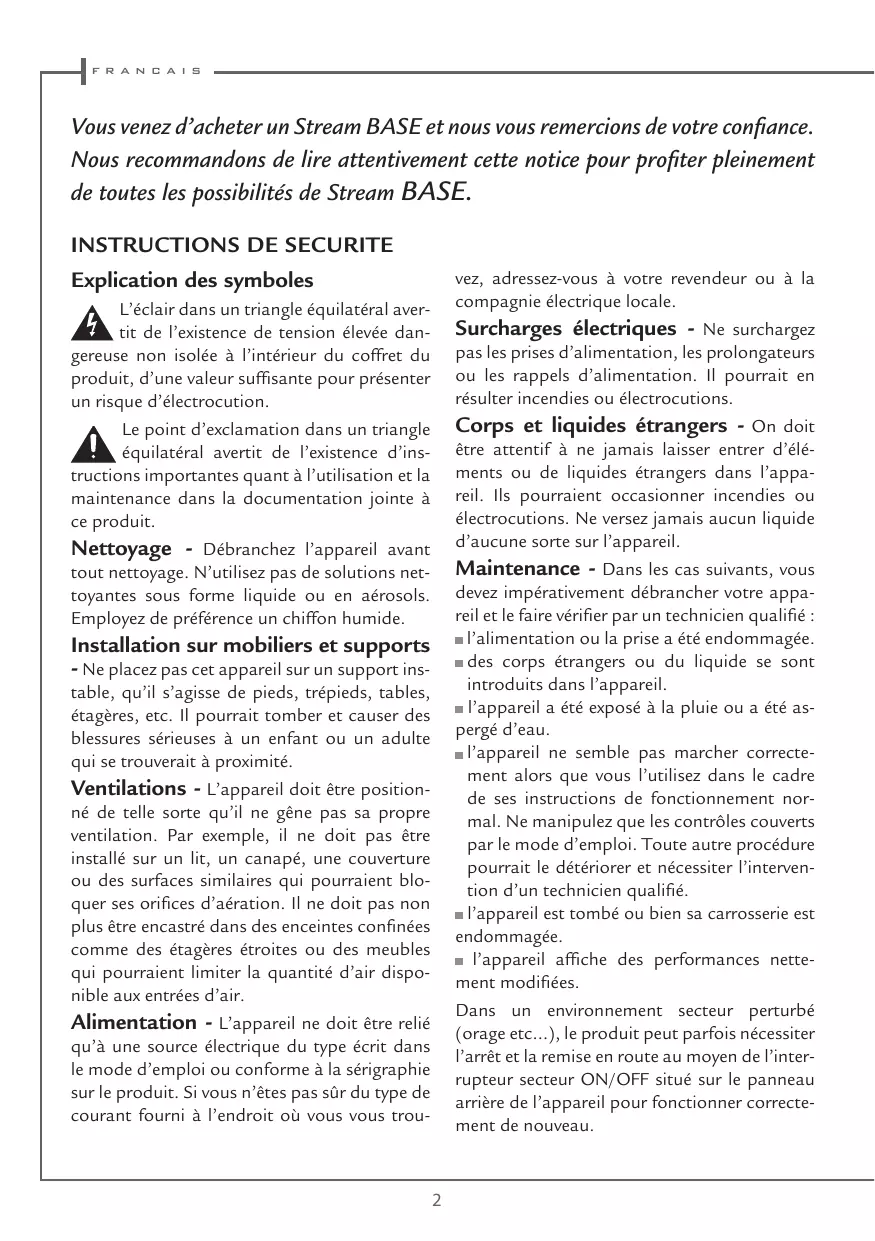

INSTRUCTIONS DE SECURITE Explication des symboles

vez, adressez-vous à votre revendeur ou à la compagnie électrique locale.

L’éclair dans un triangle équilatéral avertit de l’existence de tension élevée dangereuse non isolée à l’intérieur du coffret du produit, d’une valeur suffisante pour présenter un risque d’électrocution.

Surcharges électriques - Ne surchargez pas les prises d’alimentation, les prolongateurs ou les rappels d’alimentation. Il pourrait en résulter incendies ou électrocutions.

Corps et liquides étrangers - On doit être attentif à ne jamais laisser entrer d’éléments ou de liquides étrangers dans l’appareil. Ils pourraient occasionner incendies ou électrocutions. Ne versez jamais aucun liquide d’aucune sorte sur l’appareil.

Le point d’exclamation dans un triangle

équilatéral avertit de l’existence d’instructions importantes quant à l’utilisation et la maintenance dans la documentation jointe à ce produit.

Nettoyage - Débranchez l’appareil avant tout nettoyage. N’utilisez pas de solutions nettoyantes sous forme liquide ou en aérosols.

Employez de préférence un chiffon humide.

Maintenance - Dans les cas suivants, vous devez impérativement débrancher votre appareil et le faire vérifier par un technicien qualifié : l’alimentation ou la prise a été endommagée.

des corps étrangers ou du liquide se sont introduits dans l’appareil. l’appareil a été exposé à la pluie ou a été aspergé d’eau. l’appareil ne semble pas marcher correctement alors que vous l’utilisez dans le cadre de ses instructions de fonctionnement normal. Ne manipulez que les contrôles couverts par le mode d’emploi. Toute autre procédure pourrait le détériorer et nécessiter l’intervention d’un technicien qualifié. l’appareil est tombé ou bien sa carrosserie est endommagée. l’appareil affiche des performances nettement modifiées.

Installation sur mobiliers et supports

- Ne placez pas cet appareil sur un support instable, qu’il s’agisse de pieds, trépieds, tables, étagères, etc. Il pourrait tomber et causer des blessures sérieuses à un enfant ou un adulte qui se trouverait à proximité.

Ventilations - L’appareil doit être positionné de telle sorte qu’il ne gêne pas sa propre ventilation. Par exemple, il ne doit pas être installé sur un lit, un canapé, une couverture ou des surfaces similaires qui pourraient bloquer ses orifices d’aération. Il ne doit pas non plus être encastré dans des enceintes confinées comme des étagères étroites ou des meubles qui pourraient limiter la quantité d’air disponible aux entrées d’air.

Dans un environnement secteur perturbé

(orage etc…), le produit peut parfois nécessiter l’arrêt et la remise en route au moyen de l’interrupteur secteur ON/OFF situé sur le panneau arrière de l’appareil pour fonctionner correctement de nouveau.

Alimentation - L’appareil ne doit être relié qu’à une source électrique du type écrit dans le mode d’emploi ou conforme à la sérigraphie sur le produit. Si vous n’êtes pas sûr du type de courant fourni à l’endroit où vous vous trou-

11. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.

6. NETTOYER UNIQUEMENT avec un chiffon sec.

12. DÉBRANCHER cet appareil en cas d’orage ou lorsqu’il reste inutilisé pendant une longue durée.

7. NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.

13. CONFIER tout travail de dépannage

à un réparateur professionnel compétent. Faire réparer l’appareil en cas de dommages, par exemple : fiche ou cordon d’alimentation endommagé, liquide renversé sur l’appareil ou objet inséré dans l’appareil, appareil exposé à la pluie ou à l’humidité, mauvais fonctionnement ou après une chute.

8. NE PAS installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les BASElificateurs) dégageant de la chaleur.

9. NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a une lame plus large que l’autre. Une fiche à broche de terre est munie de deux lames et d’une troisième broche pour la terre. La lame large ou la troisième broche est prévue pour la sécurité de l’utilisateur. Si la fiche fournie ne rentre pas dans la prise de courant, demander à un électricien de remplacer cette prise d’un type trop ancien.

Attention : ne pas ingérer la pile, risque de brûlure chimique.

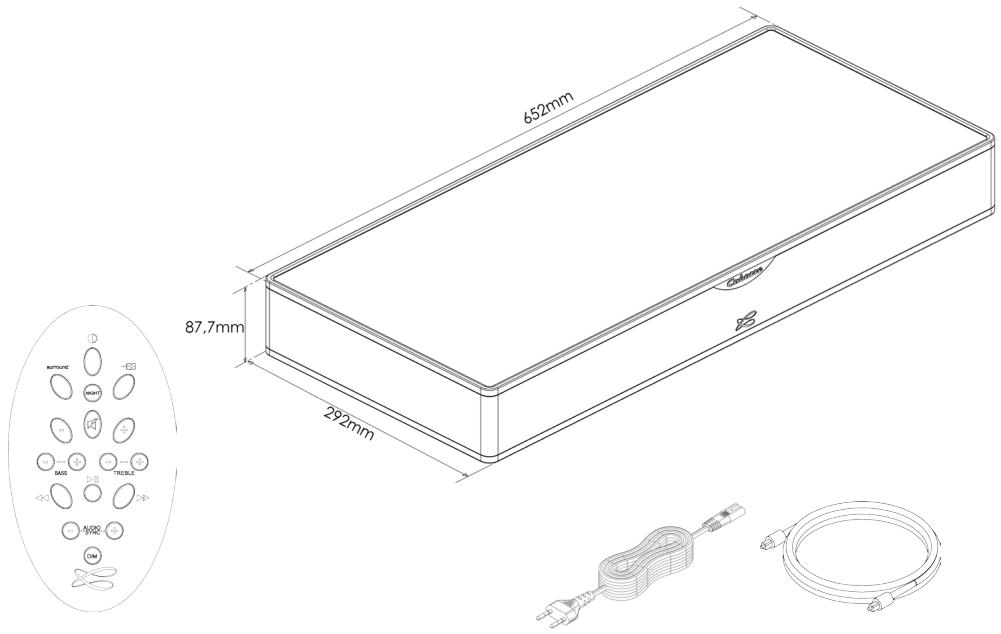

1 STREAM BASE, 1 cordon d'alimentation, 1 télécommande, 1 cordon optique, 1 notice et 1 carte de garantie.

3- Connecter le Stream BASE au téléviseur avec une des 2 entrées disponibles. Privilégier la solution coaxiale SPDIF :

- Entrée optique SPDIF : connecter l'entrée "OPTICAL IN" à la sortie TV audio du téléviseur (TV Audio OUT) avec le cable optique fourni ou un équivalent. Veiller à ce que les bouchons de protections aux extrémités du câble optique soient bien enlevés.

- Entrée analogique Jack 3,5 mm : si le téléviseur ne possède pas de sortie optique SPDIF, connecter l'entrée "AUX IN" soit à la sortie stéréo analogique du téléviseur (RCA TV Audio out) avec un câble RCA-Jack 3,5 mm, soit à la sortie casque du téléviseur avec un cordon Jack-Jack 3,5 mm (non fournis).

ATTENTION ! le téléviseur posé directement sur Stream

BASE doit présenter un poids maximal de 50 kg, sa base doit mesurer au maximum 63 cm en largeur, 27 cm en profondeur. Ne pas positionner de téléviseur à tube cathodique sur le Stream BASE.

NOTE : la fonction DLNA pour l'utilisation en réseau Wi-Fi / Ethernet de STREAM BASE devient opérationnelle lorsque la diode PWR (power), à l'arrière du Stream BASE, est passée du rouge au vert, environ 40 secondes après la mise sous tension.

Téléviseur allumé, sélectionner l'entrée connectée au téléviseur par pressions successives sur la touche 3 de la télécommande, jusqu'à son affichage à l'écran du Stream BASE : - "OPT" pour l'entrée optique S/PDIF - "AUX" pour l'entrée analogique. VOLUME : Utiliser les touches 5 et 7 de la télécommande Stream pour ajuster le volume sonore .

émissions où le dialogue prime, le mode surround pour le cinéma.

- MODE NUIT: le mode "NIGHT" de la touche 3 optimise le système pour une écoute confortable avec un niveau sonore faible. - REGLAGES GRAVE / AIGU : ils permettent d'adapter l'équuilibre sonore en fonction de l'acoustique de la pièce, de la source sonore, de vos préférences - REGLAGE DE LA SYNCHRONISATION: utiliser les touches "-" et "+" pour caler le son sur le mouvement des lèvres. Le décalage peut varier suivant les chaines ou les sources.

UTILISATION AUDIO Stream BASE n'est pas seulement une base sonore pour téléviseur. Il est équipé pour pouvoir profiter de ses qualités audios en connectant d'autres sources dont des sources

Bluetooth et Wi-fi/Ethernet.

ENTREE ANALOGIQUE AUX IN

Stream Audio Control et peuvent être lus par tous les lecteurs Cabasse Stream connectés au même réseau. La prise USB de STREAM BASE est pourvue d'une alimentation de 1,5 Ampère pour l'utilisation d'un disque dur nomade sans recours à une alimentation externe.

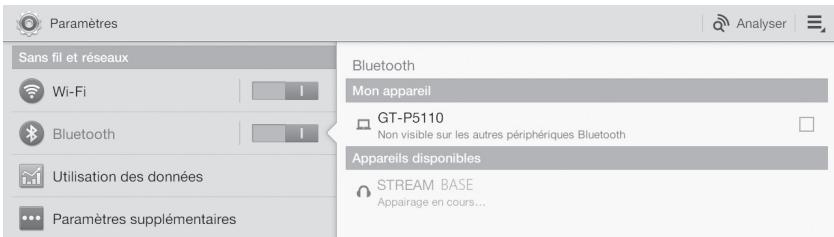

3 CONNEXION BLUETOOTH Le STREAM BASE est configuré en mode ouvert pour les connexions Bluetooth. il suffit donc, dans le menu de l'appareil à connecter, de sélectionner "Cabasse STREAM BASE" dans la liste des appareils Bluetooth disponibles. Sélectionner si nécessaire la source Bluetooth en pressant le bouton 8 de la télécommande "Stream" ou de Stream BASE jusqu'à ce que la diode 9

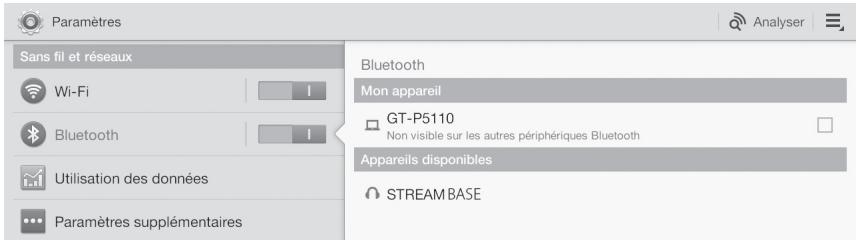

BLUETOOTH s'illumine. Si un appareil est déjà connecté en Bluetooth avec STREAM BASE, il faut interrompre cette liaison avant d'en réaliser une nouvelle avec un autre appareil. EXEMPLE DE CONNEXION BLUETOOTH AVEC UNE TABLETTE ANDROID : voir la version française en page 16. CONNEXION ET UTILISATION AVEC UN ORDINATEUR APPLE: version française en page 17.

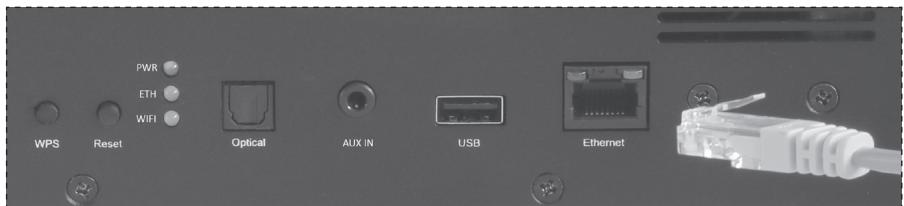

CONNEXION FILAIRE (LAN) AU RESEAU ETHERNET La liaison filaire Ethernet garantit un débit de transfert optimum et constant dans tout environnement. Utilisez la si le fonctionnement en mode Wi-Fi présente des coupures ou arrêts intempestifs de la musique, signes d’un réseau Wi-Fi saturé ou d’une distance routeur-Stream trop importante.

Connectez un câble RJ45 entre le STREAM BASE et votre routeur (ou Box Internet). La connexion est établie quand la diode M-LAN passe au bleu fixe. ATTENTION : le mode DHCP du routeur doit être activé.

Appuyer sur le bouton "RESET" avant d'utiliser un nouveau mode de connexion wifi

(filaire, automatique, semi-auto, manuelle) ou un nouveau routeur.

Note : vous pouvez lancer l'application Stream CONTROL dès la fin de la phase b), et continuer le processus de connexion, l'assistant de configuration apparaissant automatiquement pour la première utilisation. e) Vérifier que la diode bleue M-WL à l’arrière du STREAM BASE clignote. f) Après environ 30 secondes la diode Wifi bleue est fixe : appuyer sur “Fermer la Page”.

STREAM BASE est prêt à lire les fichiers audio partagés de votre réseau ou les radios web proposées par vTuner.

ATTENTION ! Une mise à jour du logiciel du STREAM BASE peut démarrer automatiquement dès qu'une connexion au réseau internet est réalisée. L'écran affiche "UPDTE" (pour update = mise à jour) jusqu'à la fin de la mise à jour. Le STREAM BASE n'est pas fonctionnel durant cette phase jusqu'au redémarrage en mode ECO, diode rouge fixe. Appuyer sur la touche 1 pour passer en mode actif et utiliser STREAM BASE.

Ne pas mettre en veille ou déconnecter le STREAM BASE durant les mises à jours qui peuvent durer jusqu'à 30 minutes.

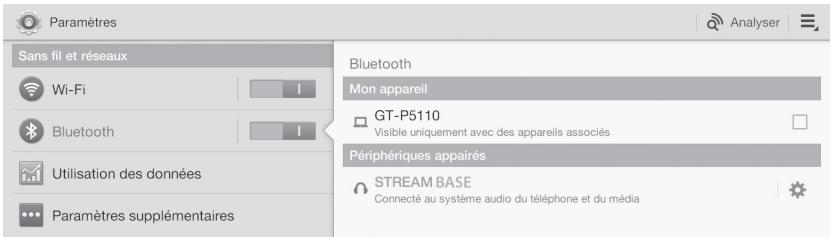

Si le STREAM BASE n'est pas connecté en Bluetooth à un autre appareil, la connection à la tablette suit automatiquement l'appairage.

Si le message «Connexion...» n’apparait pas, vérifiez qu'un autre appareil n'est pas déjà connecté au STREAM BASE. Déconnecter cet appareil et appuyer une nouvelle fois sur "Cabasse STREAM BASE".

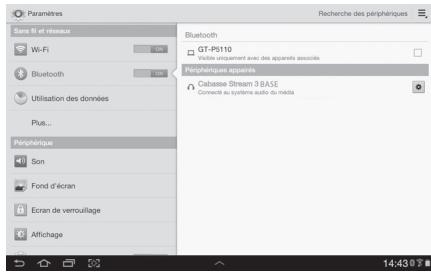

Votre STREAM BASE est maintenant connecté.

Pour écouter les fichiers audio présents sur la tablette, ouvrir votre application de lecture de fichiers audio et lancer une lecture. Si aucun son, vérifier que le contrôle général de volume de la tablette ou du smartphone n’est pas sur mute ou au minimum, régler le volume dans l’application si cette fonction existe, régler le volume de STREAM BASE avec sa télécommande. Enfin si une source wi-fi est active, changer de source avec la touche 4 de la télécommande jusqu’à ce que "BT" s'affiche à l'écran du Stream BASE.

CONNECTION BLUETOOTH AVEC UN ORDINATEUR APPLE

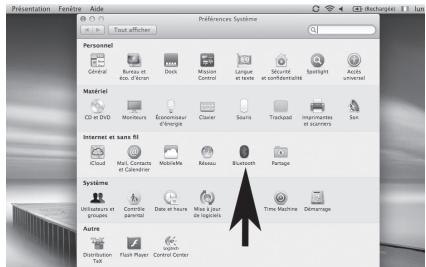

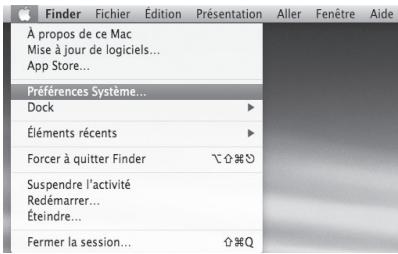

Bluetooth active entre le STREAM BASE et un autre appareil. Activer, si ce n’est pas déjà fait, la fonctionnalité Bluetooth de l’ordinateur en cliquant sur le menu « pomme » puis « Préférences systèmes ».

STREAM BASE apparait dans la liste des appareils, sélectionner le puis cliquer sur

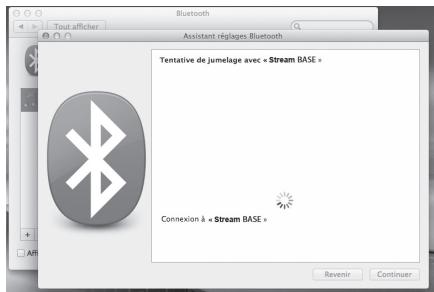

« Continuer » Connexion en cours…

Connexion réussie. STREAM BASE est maintenant jumelé avec votre Mac.

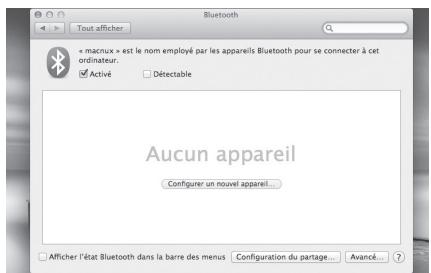

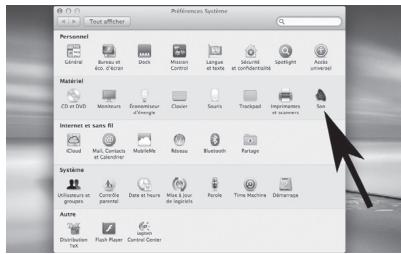

Une fois que la fenêtre de préférences s’affiche, Cliquer sur l’icône Bluetooth. Cliquer sur « Activé » et sur « Configurer un nouvel appareil »

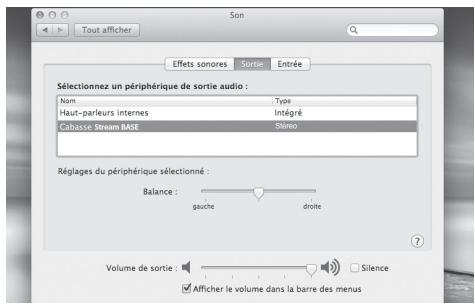

"STREAM BASE stereo". Le lecteur "STREAM BASE" dans cette fenêtre correspond à la configuration mains libres pour smartphones, inappropriée à l'écoute musicale.

Régler le volume de sortie sur la position maximum. Fermer la fenêtre. Si le STREAM BASE est actif et connecté à une source wi-fi ou analogique, sélectionner la source Bluetooth avec la touche 8 de la télécommande ou du STREAM BASE et ajuster le volume.

UTILISATION DU STREAM BASE AVEC L'APPLICATION StreamCONTROL

1 - Connecter le Stream BASE au secteur. Stream BASE est opérationnel dès que la diode s'allume en rouge (mode ECO). Passer en mode MARCHE en appuyant sur la touche 1 de la télécommande. 2-C  onnecter au réseau wifi la tablette ou le smartphone que vous utiliserez avec l’application StreamCONTROL. 3 - Télécharger gratuitement l'application Cabasse Stream Audio Control sur Playstore pour les appareils Android, sur l'App Store pour les appareils Apple. Installer l’application StreamCONTROL sur le smartphone ou la tablette. Vous pouvez installer librement l’application StreamCONTROL sur plusieurs supports et les utiliser simultanément avec un STREAM BASE comme avec plusieurs Stream. 4- L ancer l’application en cliquant sur son icône et suivre les instructions pour finaliser la première mise en route d'un appareil Stream. A l'invite au démarrage, choisir entre le mode Wifi direct (cf page 10) et le mode réseau si le Stream BASE n’est pas déjà connecté au réseau (cf pages 11). L'utilisation de l'application est intuitive. Cependant, où que vous soyez dans l'application, appuyer sur "?" vous donnera un accès direct au mode d'emploi de l'application et aux options offertes pour la page concernée. Vous pouvez maintenant lire les fichiers audio présents dans la tablette ou le smartphone, dans les disques durs reliés au réseau (NAS, ordinateurs PC et Mac), à une source digitale connectée à une entrée USB d'un Stream BASE, Stream 1 ou Stream Source, écouter des radios internet et faire du streaming avec Deezer. Plusieurs appareils Stream peuvent être contrôlés simultanément par un ou plusieurs smartphones et tablettes. Des groupes d'appareils connectés de façon identique au réseau (Ethernet ou Wi-Fi) peuvent être créés pour la diffusion simultanée dans plusieurs pièces.

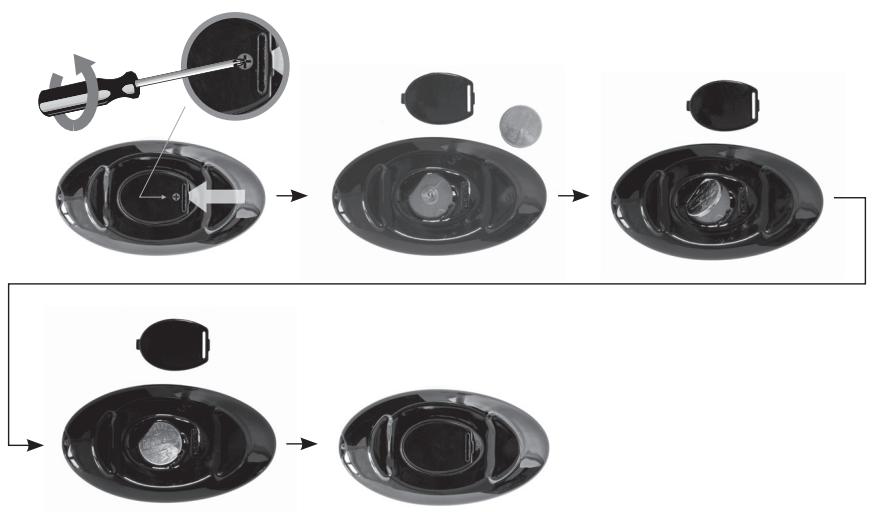

REMPLACEMENT DE LA PILE DE LA TÉLÉCOMMANDE Retourner la télécommande, coté face vers le sol. Enlever la pile usagée et la remplacer par une autre pile bouton type CR-2025. Mettre la pile usagée au rebut suivant les informations cidessous.

ATTENTION au danger d'explosion si la batterie n'est pas correctement remplacée : utiliser seulement une batterie identique ou équivalente. Ne pas exposer les batteries à une source de chaleur excessive comme le soleil, un feu ou équivalent.

Informations sur les piles et accumulateurs présents dans l’équipement

(Applicable dans les pays de l’Union européenne). Ce symbole, représentant une poubelle sur roues barrée d’une croix, apposée sur une pile ou un accumulateur, indique que cette pile ou accumulateur ne doit pas être éliminé comme un déchet ménager non trié mais qu’il doit être collecté de manière séparée de sorte d’en faciliter le traitement et le recyclage. Il doit être remis à un point de collecte pour le traitement des piles et accumulateurs usagés. En s’assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin ou vous avez acheté le produit.

MISE A JOUR AUTOMATIQUE FAQ Les mises à jour du logiciel de STREAM BASE sont automatiques.

La diode 1 passe au rouge et clignote jusqu'à la fin de la mise à jour. Le STREAM BASE n'est pas fonctionnel durant cette phase.

SERVICE APRÈS VENTE Cabasse dispose d’un réseau de revendeurs agréés qui est à votre disposition pour assurer le service après vente de votre matériel.

Pour connaître la liste des revendeurs agréés Cabasse, contactez-nous ou consultez notre site Internet www.cabasse.com.

ATTENTION ! Ne pas éteindre ou déconnecter le STREAM BASE du secteur pendant les phases de mise à jour!

Une mise à jour peut durer jusqu'à environ une demi-heure.

Note: la référence de la version du logiciel en cours est disponible via l'application Cabasse

Stream: onglet "Paramètres" + sous-onglet "lecteurs audio"+ STREAM BASE.

NETTOYAGE le STREAM BASE peut-être nettoyé à l’aide d’un linge doux, ne pas utiliser de détergent ni de liquide pouvant couler à l’intérieur de l'appareil.

N’utiliser aucun solvant, produit chimique ou solution de nettoyage contenant de l’alcool, de l’ammoniaque ou un abrasif.
