TUS95C61LCX - Piano de cuisson DARRYLA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Cuisinière à gaz

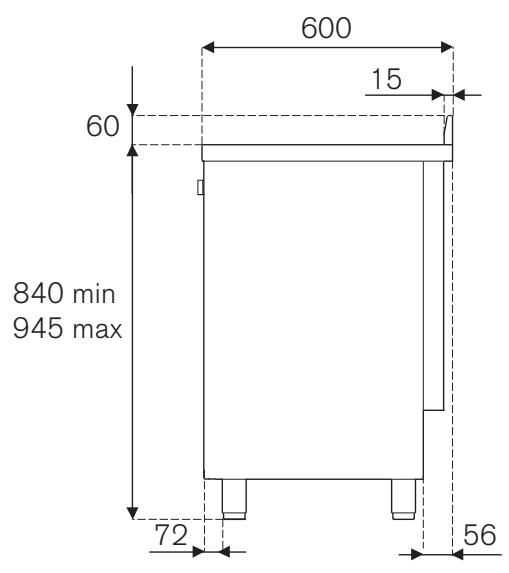

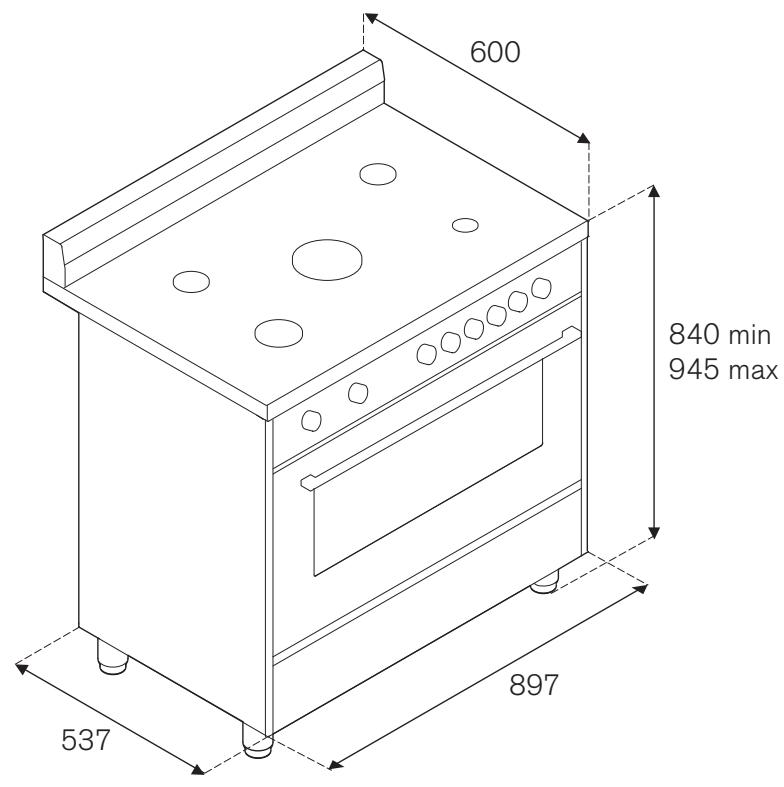

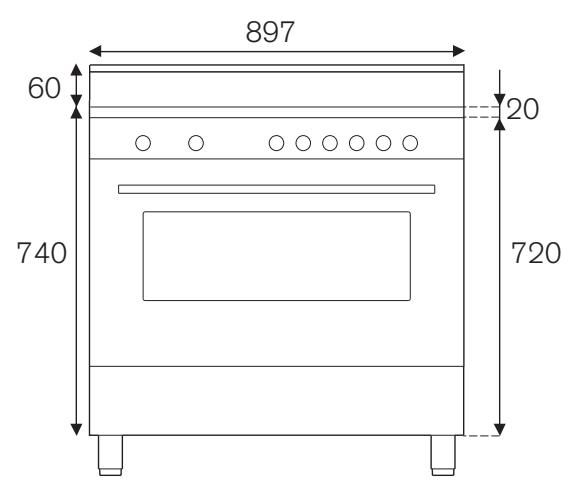

Dimensions (LxP)	90 x 60 cm
Type de four	Four géant
Nombre de brûleurs	4 à 5 brûleurs
Type d'allumage	Allumage électronique ou manuel
Matériau de la surface	Acier émaillé
Type de gaz	Gaz naturel ou propane
Puissance totale	Non précisé
Type de commandes	Manettes rotatives
Sécurité	Thermocouple de sécurité
Four multifonction	Non précisé
Capacité du four	Grande capacité
Type de nettoyage	Nettoyage manuel
Installation	Pose libre
Accessoires inclus	Grille et lèchefrite
Consommation énergétique	Non précisé

FOIRE AUX QUESTIONS - TUS95C61LCX DARRYLA

Comment puis-je allumer le DARRYLA TUS95C61LCX ?

Pour allumer le DARRYLA TUS95C61LCX, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Que faire si l'appareil ne s'allume pas ?

Vérifiez si l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment régler la température ?

Utilisez le panneau de contrôle pour sélectionner la température souhaitée en appuyant sur les boutons '+' ou '-' jusqu'à atteindre la température désirée.

L'appareil émet un bruit étrange, que faire ?

Vérifiez si l'appareil est sur une surface plane et stable. Si le bruit persiste, débrancher l'appareil et contactez le service client.

Comment nettoyer le DARRYLA TUS95C61LCX ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne pas immerger l'appareil dans l'eau.

Y a-t-il une garantie pour ce produit ?

Oui, le DARRYLA TUS95C61LCX est couvert par une garantie de 2 ans à compter de la date d'achat. Conservez votre reçu.

Comment réinitialiser l'appareil en cas de problème ?

Pour réinitialiser le DARRYLA TUS95C61LCX, débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le.

Où puis-je trouver le mode d'emploi ?

Le mode d'emploi est disponible en ligne sur le site officiel de DARRYLA dans la section 'Support' ou 'Téléchargements'.

L'appareil chauffe-t-il rapidement ?

Oui, le DARRYLA TUS95C61LCX est conçu pour chauffer rapidement et atteindre la température souhaitée en peu de temps.

MODE D'EMPLOI TUS95C61LCX DARRYLA

Le fabricant décline toute responsabilité en cas de dommages à des personnes ou à des biens provoqués par une mauvaise installation ou un usage imprudent de la cuisine.

Le fabricant ne saurait être retenu responsable des inexactitudes eventuelles dues à des erreurs d'impression ou de transcription, contenues dans cette notice. Les dessins sont purement indicatifs.

Le fabricant se réserve le droit d'apporter les modifications qu'il jugera utiles à tout moment et sans préavis, mais sans modifier les caractéristiques essentielles de sécurité et de fonctionnement.

CET APPAREIL A ETE CONCU POUR UN USAGE DOMESTIQUE.

NOTICE TECHNIQUE DESTINEE A L'INSTALLATEUR

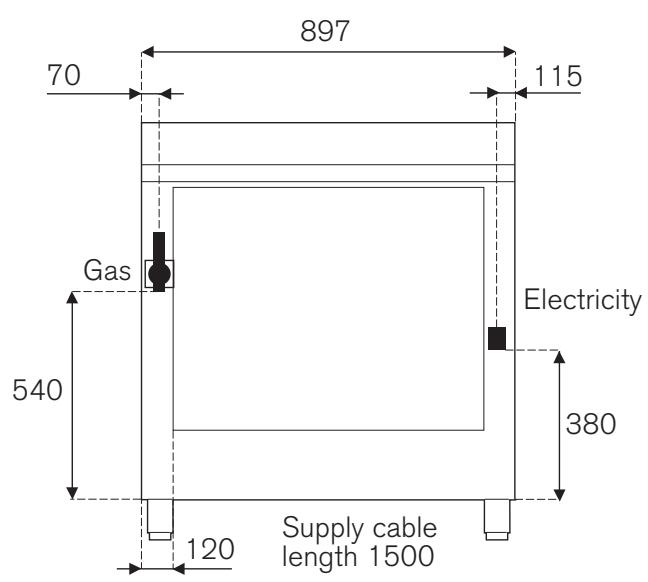

RACCORDEMENT DE L'APPAREIL AU RESEAU DE DISTRIBUTION DU GAZ

Avant de procéder au raccordement de l'appareil au réseau de distribution de gaz, vérifier que les données reportées sur l'étiquette d'identification appliquée dans le tiroir de rangement ou au dos de la cuisinière sont compatibles avec celles du réseau de distribution de gaz. L'étiquette appliquée sur la dernière page de cette notice ou dans le tiroir de rangement ou au dos de l'appareil reporte les conditions de réglage : type de gaz et pression d'exercice.

ATTENTION : L'installation de la cuisine doit se conformer à la législation en vigueur dans le pays d'utilisation.

ATTENTION : le raccord d'entrée du gaz à l'appareil a un taraud cylindrique de 1/2" gaz, selon la norme UNI-ISO 228-1.

Pour raccorder l'appareil au gaz avec un tuyau de caoutchouc flexible, il faut un raccord porte-caoutchouc.

supplémentaire (Fig. 1) fourni avec l'appareil, en conformité avec les normes nationales en vigueur.

Changement des injecteurs pour fonctionner avec un autre type de gaz :

Pour changer les injecteurs des brûleurs de la table de cuisson, opérer de la façon suivante :

1) Débrancher l'appareil pour éviter tout risque d'électrocution.

2) Enlever les grilles de la table de cuisson (Fig.2)

3) Enlever les brûleurs (Fig.2)

4) À l'aide d'une clé à 6 pans de 7 mm, dévisser les gicleurs (Fig.3). Les replacer par ceux prévus pour le nouveau type de gaz en fonction des indications du tableau N° 1.

Pour changer l'injecteur du brûleur du four, opérer de la façon suivante :

1) Retirer la sole du four (fig. 4-5). 2) Dévisser la vis V et retirer le brûleur du support en veillant à ne pas endommager la bougie d'allumage et le thermocouple (fig. 6). 3) À l'aide d'une clé à 6 pans de 10 mm, remplacer le brûleur R (fig. 6) par celui prévu pour le nouveau type de gaz en fonction des indications des tableaux 2-3.

Pour remplacer l'injecteur du brûleur du grill, intervenir de la façon suivante :

1) Dévisser la vis A et ôter le brûleur de son support tout en faisant attention à ne pas abîmer la flamme d'allumage et le thermocouple (fig. 7). 2) Utiliser la clé à tubes hexagonaux de 7 mm et replacer l'injecteur C (fig. 7) par un autre adapté au nouveau type de gaz suivant les indications du tableaux 2-3.

ATTENTION! Après avoir exécuté les adaptations ci-dessus, procéder au réglage des brûleurs décrit dans le paragraphe suivant, plomber éventuellement les organes de réglage et de préréglage et appliquer une nouvelle étiquette sur l'appareil correspondant au nouveau type de gaz. Cette étiquette se trouve dans le sachet des injecteurs de rechange.

TABLEEAUN°1

Brûleur	Type de Gaz	Pression	Ø Injecteur	Classe nominale
		mbar	1/100 mm.	g/h	l/h	kW	kcal/h
Auxiliaire	Naturel G20	20	72	-	95	1	860
	Buthane G30	30	50	73	-	1	860
	Propane G31	37	50	71	-	1	860
Semi-rapide	Naturel G20	20	97	-	167	1,75	1505
	Buthane G30	30	65	127	-	1,75	1505
	Propane G31	37	65	125	-	1,75	1505
Rapide	Naturel G20	20	115	-	286	3	2580
	Buthane G30	30	85	218	-	3	2580
	Propane G31	37	85	214	-	3	2580
Double Couronne	Naturel G20	20	135	-	334	3,5	3010
	Buthane G30	30	95	254	-	3,5	3010
	Propane G31	37	95	250	-	3,5	3010

TABLEAU n°2 (pour four gaz et grill gaz avec contrôle double)

Brûleur	Type de Gaz	Pression	Ø Injecteur	Classe nominale
		mbar	1/100 mm.	g/h	l/h	kW	kcal/h
Four	Naturel G20	20	135	-	352	3,7	3182
	Buthane G30	30	90	269	-	3,7	3182
	Propane G31	37	90	264	-	3,7	3182
Grill	Naturel G20	20	115	-	191	2	1720
	Buthane G30	30	68	145	-	2	1720
	Propane G31	37	68	143	-	2	1720

TABLEAU n°3 (pour four gaz et grill gaz avec contrôle simple ou four gaz et grill électrique)

Four	Naturel G20	20	150	-	429	4,5	3870
	Buthane G30	30	95	327	-	4,5	3870
	Propane G31	37	95	321	-	4,5	3870
Grill	Naturel G20	20	115	-	191	2	1720
	Buthane G30	30	68	145	-	2	1720
	Propane G31	37	38	143	-	2	1720

Réglage de la flamme minimum des brûleurs :

Réglage des brûleurs de la table de cuisson : pour régler la flamme minimum des brûleurs de la table de cuisson, procéder de la façon suivante :

1) Allumer le brûleur et tourner la manette sur la position de MINIMUM (petite flamme). 2) Enlever la manette du robinet fixe par simple pression. 3) À l'aide d'un petit tournevis, agir sur la vis d'étranglement située dans la traverse de la manette (fig. 10) ou sur le corps du robinet (fig. 11) jusqu'à ce que la flamme du brûleur soit bien réglée sur le MINIMUM. 4) S'assurer qu'en passant rapidement du MAXIMUM au MINIMUM la flamme ne s'éteigne pas.

Réglage du brûleur du four : pour régler la flamme minimum du brûleur du four, procédez de la façon suivante:

1) Allumer le brûleur et tourner la manette sur la position de MAXIMUM. 2) Fermer la porte du four et faire fonctionner le four pendant 10 minutes au moins. 3) Tourner la manette sur la position de MINIMUM (en correspondance de ) et la retirer ensuite. 4) A l'aide d'un petit tournevis, agir sur la vis d'étranglement (figure 12) et tout en observant la flamme à travers le hublot du four, régler la constance de telle façon qu'elle reste allumée en exécutant de rapides passages du MAXIMUM au MINIMUM avec la manette.

Réglage du brûleur du grill (for grill burner avec 2 commandes) : pour régler la flamme minimum du brûleur du grill, procéder de la façon suivante :

1) Allumer le brûleur et tourner la manette sur la position de MAXIMUM. 2) Fermer la porte du four et faire fonctionner le four pendant 10 minutes au moins. 3) Tourner la manette sur la position de MINIMUM (petite flamme) et la régler ensuite. 1) À l'aide d'un petit tournevis, agir sur la vis d'étouffement située dans la traverse de la manette (fig. 10) ou sur le corps du robinet (fig. 10) jusqu'à ce que la flamme du brûleur soit bien réglée sur le MINIMUM. 2) S'assurer qu'en passant rapidement du MAXIMUM au MINIMUM la flamme ne s'éteigne pas.

ATTENTION! Le réglage ci-dessus s'exécute seulement avec des brûleurs fonctionnant au gaz méthane, avec des brûleurs fonctionnant au gaz liquide la vis doit être visée à fond dans le sens des aiguilles d'une montre.

ATTENTION! Pour les modèles M1 M5 M6, le brûleur grill fonctionne toujours au maximum et il ne faut pas effectuer aucune régulation du minimum.

Branchement electrique de l'appareil

Le branchement électrique doit être exécuté conformément aux normes et à la législation en vigueur. Avant de procéder au branchement, vérifier que:

• Le voltage électrique de l'installation et des prises de courant sont compatibles avec la puissance maximale de l'appareil (cf. étiquette d'identification appliquée dans la partie inférieure de la contre-porte).
• La prise ou l'installation sont reliées à la terre conformément aux normes et à la législation en vigueur. Le fabricant décline toute responsabilité en cas de non-respect de ces dispositions.

Si le branchement au réseau de distribution se fait à travers une prise :

• Appliquer au câble d'alimentation, s'il en est dépourvu, une fiche normalisée adaptée au voltage indiqué sur l'étiquette d'identification. Brancher les fils en vous basant sur le schéma de la FIG. 13 et en respectant les indications suivantes :

Lettre n (neutre) = fil bleu.

pictogramme terre = fil vert-jaune.

• Le câble d'alimentation doit être positionné de telle façon qu'il n'atteigne à aucun endroit une surtempérature de 75 K.
• Ne pas utiliser de réductions, adaptateurs ou commutateurs car ils pourraient provoquer des faux contacts et donc des surchauffes dangereuses.

Lorsque le branchement se fait directement au réseau électrique :

• Interposer entre l'appareil et le réseau un interrupteur omnipolaire, dimensionné au voltage de l'appareil avec une ouverture minimum de 3 mm entre les contacts.
• Se rappeler que le câble de terre ne doit pas être interrompu par l'interrupteur.
• Le branchement électrique peut aussi être protégé par un interrupteur différentiel à haute sensibilité. Il est vivement conseillé de relier le fil de terre vert-jaune à une installation efficace de terre.

ATTENTION: En cas de remplacement du câble d'alimentation, il est recommandé de garder le conducteur de terre (jaune-vert), plus long de 2 cm environ par rapport aux autres conducteurs et relié à la masse.

Changement des composants

Avant toute opération d'entretien et/ou de réparation, couper l'arrivée de courant et de gaz vers l'appareil.

Pour changer les composants comme les manettes ou les brûleurs, il suffit de les extraire de leur logement sans besoin de démonter aucune pièce de la cuisine.

Pour changer des composants comme les supports des injecteurs, les robinets et les composants électriques, suivre la procédure décrite dans le paragraphe du réglage des brûleurs. En cas de changement du robinet ou du thermostat gaz, démonter aussi les deux équères de fixation derrière la rampe, en dévisant les 4 vis (2 par équerre) qui la fixent au reste de la cuisinière. Retirer toutes les manettes et dévisser les écrous qui fixent les robinets des brûleurs avant au support du tableau de bord.

En cas de changement du thermostat gaz ou électrique, démonter aussi la protection arrière de la cuisinière, en dévisant les vis correspondantes, afin de pouvoir retirer et replace le réservoir du thermostat.

Pour changer l'ampoule du four, il suffit de dévisser la calotte de protection qui dépasse à l'intérieur du four (fig. 14).

ATTENTION! Avant de changer l'ampoule, débrancher l'appareil.

Graissage des robinets :

Si un robinet devient trop dur à manœuvrer, le graisser sans attendre, en suivant les indications ci-dessous :

1) Démonter le corps du robinet en dévissant les deux vis situées dessus (fig. 15). 2) Extraire et nettoyer le cône de tenue et son logement avec un chiffon imbibé de diluant. 3) Graisser légèrement le cône avec la graisse détee. 4) Introduire le cône, le manoeuvrer plusieurs fois, l'extraire à nouveau, enlever la graisse superflue et vérifier que les zones de passage du gaz ne sont pas obstruées. 5) Remonter toutes les pièces dans l'ordre inverse du démontage et vérifier le bon fonctionnement du robinet.

NOTICE de mode d'emploi et d'entretien

ATTENTION: brûleur four et grill ne peuvent pas être utilisés en même temps.

DIMENSION DES BRULEURS GAZ

BRULEUR	DIMENSION (mm)
Auxiliaire	Ø 50
Semi-rapide	Ø 70
Rapide	Ø 95
Doble Couronne	Ø 130

DIMENSION PLAQUE ÉLECTRIQUE

TYPE PLACA	DIMENSION (mm)
Placa électrique normale	Ø 145
Placa électrique normale	Ø 180

Description panneau de control

Sur le panneau de contrôle, en correspondance de chaque bouton ou touche, la fonction est visualisée par un petit symbole. Ci-dessous on mentionne les plusieurs commandes qu'on peut trouver sur une cuisine:

le symbole indique la disposition des brûleurs sur le plan de travail, le petit point plein identifie le brûleur en examen (en ce cas le brûleur postérieur à droite)

le symbole ou indique le fonctionnement de n'importe quel four (four à gaz, four à gaz avec grill à gaz - four à gaz avec grill électrique - four statique - commutateur 9 positions)

le symbole ou

le symbole ou indique le thermostat électrique pour fours électriques ventilés

le symbole indique la touche d'actionnement du ventilateur four pour permettre l'emploi du four à gaz ventilé. Le fonctionnement du ventilateur empêche le fonctionnement du grill électrique, qui ne peut donc pas être utilisé avec le ventilateur en marche.

le symbole indique le compte-minutes le symbole indique le touche de mise en

le symbole indique le touche d'allumage de la lumière du four (tous sauf le four électrique ventilé) le symbole indique le bouton d'allumage des brûleurs I 0 indique si les touches sont en position d'allumé ou éteint

Utilisation des bruleurs

Sur le tableau de bord, au-dessus de chaque manette, un schéma a été gravé qui indique à quel brûleurs se réfère la manette. L'allumage des brûleurs peut s'effectuer de différentes façons en fonction du type d'appareil et de ses caractéristiques particulières:

• Allumage manuel (il est always possible the same in case of coupure de courant): Tourner la manette correspondant au brûleur sélectionné dans le sens contraire des aiguilles d'une montre et la placer sur la position de MAXIMUM (grande flamme Fig. 17A-17B-17C) et approcher une alumette allumée vers le brûleur.
• Allumage électrique : Tourner la manette correspondant au brûleur sélectionné dans le sens contraire des aiguilles d'une montre et la placer sur la position de MAXIMUM (grande flamme Fig. 17A-17B-17C) tenez le bouton appuyé en correspondance du symbole d'allumage marqué d'une étoile (pour cuisinières douées d'allumage sous bouton) appuyer ensuite sur le bouton d'allumage indiqué par une étoile et relâcherès que le brûleur s'allume.
• Allumage brûleurs dot és d'un dispositif de sécurité (thermocouple)(Fig. 16): Presser et tourner la manette correspondant au brûleur sélectionné dans le sens contraire des aiguilles d'une montre et la placer sur la position de MAXIMUM (grande flamme Fig. 17A-17B-17C), presser la manette et activer un des allumages décrites ci-dessus. Une fois l'allumage effectué, continuer à presser la manette pendant 10 secondes environ de façon à laisser le temps à la flamme de chauffer le thermocouple. Si le brûleur s'éteint après avoir relâchéé la manette, répéter entièrement l'opération.

N. B. : Il est recommandé de ne pas essayer d'allumer un brûleur si son chapeau n'est pas correctement mis en place.

Conseils pour la meilleure utilisation des brûleurs :

• Utiliser des récipients dont le format est adapté au brûleur (cfr. tableau n° 5 et Fig. 19).
• Lorsque l'ébullition est atteinte, placer la manette sur le MINIMUM (petite flamme Fig. 17A-17B-17C).
• Utiliser toujours des récipients avec couvercle.

TABLEEAU N° 13

BRULEUR	DIAMETRES DES RECIPIENTS CONSEILLES (cm)
Auxillaire	12 – 14
Semi-rapide	14 – 26
Rapide	18 - 26
Double couronne	22 - 26

ATTENTION! Utiliser toujours des récipients à fond plat.

ATTENTION! En cas de coupure de courant, les brûleurs peuvent être allumés avec une allumette. Durant la cuisson des aliments avec de l'huile ou autres matières grasses, facilement inflammables, l'utilisateur ne doit pas s'éloigner de l'appareil.

Si l'appareil est doté d'un couvercle en verre, celui-ci peut éclater sous l'action de la chaleur. Éteindre donc tous les brûleurs avant d'abaisser le couvercle. Ne pas utiliser de spray après de l'appareil lorsque celui-ci est en fonction.

Pendant l'utilisation des brûleurs, veiller à ce que les manches des récipients soient orientés vers l'intérieur. Les enfants doivent être tenus hors de portée. Après chaque utilisation, il est recommandé de nettoyer la plaque et d'éliminer les résidus eventuels.

NOTE: L'utilisation d'un appareil de cuisson au gaz produit de la chaleur et de l'humidité dans la pièce où il est installé. Par conséquent, la pièce doit être bien aérée et les ouvertures de la ventilation naturelle ne doivent jamais être obstruées. Activer aussi le dispositif mécanique d'aération / hotte d'aspiration ou électroventilateur.

Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple l'ouverture d'une fenêtre, ou une aération plus efficace en augmentant la puissance de l'aspiration mécanique si elle est prévue.

Utilisation des plaques electriques

Ces plaques sont commandées par un interrupteur à 6 positions Fig..20A-20B, qui se met en marche en tournant le bouton sur la position désirée. Un dessin indique, sur le devant de l'appareil, à quelle plaque correspond le bouton. L'allumage est signalé par un voyant rouge appliqué, lui aussi, sur le devant de l'appareil.

Comment utiliser une plaque électrique :

Avant la première utilisation ou après une longue période d'inactivité, nous conseillons de faire fonctionner la plaque sur la position 1 pendant 30 minutes environ afin d'éliminer l'humidité eventuelle que le matériel isolant interne pourrait avoir absorbée. A titre purement indicatif, nous rapportons un tableau avec les indications nécessaires pour une utilisation optimale des plaques électriques.

ATTENTION: Avant la première utilisation ou après une longue période d'inactivité, il est conseillé de faire fonctionner la plaque sur la position 1 du commutateur pendant 30 minutes environ afin d'éliminer l'humidité eventuellement absorbée par l'isolant interne.

PLAQUE	CUISSONS POSSIBLES
0	Plaque éteinte
1	Pour fondre le beurre, le chocolat, etc. - Pour chauffer de petites quantités de liquides
2	Pour chauffer de plus grandes quantités de liquides - Pour préparer des crèmes ou des sauscs longue cuisson
3	Pour décongeler les alimentents et cuire à la température d'ébullition
4	Pour cuire des rôts de viande délicate et poissons
5	Pour rôts de carrés et biftecks - Pour pots au feu
6	Pour porter à ébullition de grandes quantités d'eau - Pour frie

Voici quelques conseils pour une utilisation correcte :

• Séchez le fond du récipient avant de le poser sur la plaque.
• Utilisez des récipients à fond plat et égaux (cfr. FIG. 21).
• N'utilisez jamais de récipients plus petits que la plaque.
• N'allumez la plaque qu'après avoir posé le récipient dessus.
• Après l'utilisation, nettoyez toujours la plaque avec des produits spéciaux que l'on trouve dans le commerce de façon à ce que sa surface soit toujours propre, ce qui permettra de prévenir la formation de l'oxydation.
• Une fois éteinte, la plaque reste encore chaude pendant quelques temps, par conséquent n'y posez pas les mains ou d'autres objets.
• Pendant l'utilisation des plaques, veillez à ce que les manches des casseroles soient orientés vers l'intérieur. Ne laisser pas approcher les enfants.
• Pendant la cuisson d'aliments avec de l'huile ou de la graisse, facilement inflammables, l'utilisateur ne doit pas s'éloigner de la table de cuisson.

MISE EN GARDE : dès que vous constatez une fêlure sur la surface de la plaque, débranchez immédiatement la table de cuisson.

Utilisation du PLAN en vitroceramique

La table de cuisson est divisée en 4 surfaces caractérisées par des puissances et des diamètres différents.

Les positions sont clairement indiquées par des surfaces circulaires sans représentation (voir la description des plans de cuisson). L'opération de chauffage se passe à l'intérieur de ces surfaces. Lors de l'utilisation d'une ou de deux surfaces de cuisson, le reste de la superficie se maintient froide. Pour un bon usage et une dépense d'énergie contenue, il est conseillé d'utiliser des récipients adaptés pour la cuisson électrique. Le fond des récipients doit être plat et écais pour obtenir une bonne cuisson. Le diamètre de la base des casseroles (ou des autres plats) devrait s'approcher le plus possible à celui de la plaque utilisée ; en effet, s'il est inférieur, la chaleur se trouvera perdue à cause de la surface de plaque laissée découverte. La surface du plan de travail et la base doivent être nettoyées fréquemment.

Suivre ces conseils vous servira à économiser de l'énergie et de la chaleur.

Comment utiliser la surface en vitrocéramique :

Un thermostat ou un régulateur d'énergie contrôlent chaque surface de cuisson et permettent la sélection d'une température variable. Lorsque la température d'ébullition est atteinte, elle peut être réduite tout en laissant moyen le plat.

Avec l'expérience, vous parviendrez à maîtrégler le temps et la température pour faire mijoter vos plats, mais tout cela dépend évidemment de la nourriture et du type de casserole utilisée.

La juste combinaison vous fera économiser du temps et de l'énergie.

Attention :

La surface en vitrocéramique résiste aux chocs thermiques et est insensible au froid comme au chaud.

Elle résistera même si vous laissiez tomber dessus une casserole. Cependant, un fort chic, URT sur le bord ou l'angle de la surface, risque de casser la table de cuisson.

ATTENTION: ne pas utiliser la table de cuisson en vitrocéramique comme appui. Pendant l'utilisation du four, laisser ouvert le couvercle de la cuisine afin d'éviter une surchauffe.

FOUR A GAS:

Toutes les cuisinières avec un four à gaz sont équipées d'un thermostat avec sécurité pour le réglage de la température de cuisson. En tournant la manette dans le sens contraire des aiguilles d'une montre de façon à ce que l'indice et la température correspondent, on programme la température du four. Le four à gaz peut être combiné à un grilloir à gaz ou à un grilloir électrique, dont l'utilisation est expliquée dans les pages correspondantes.

FOUR A GAS a chaleur tournante:

En actionnant le ventilateur du four par l'interrupteur approprié situé sur le tableau de commande, la circulation de l'air chaud assure une distribution uniforme de la chaleur. Le préchauffage du four peut être évité ; toutefois, pour la pâtisserie très délicate, il est préférable de chauffer le four avant d'y insérer les plats. Le système de cuisson à convection ventilée change partiellement les différentes notions de cuisson traditionnelle. La viande ne doit plus être retournée pendant la cuisson et pour obtenir un rôti à la broche il n'est plus indispensable d'utiliser le tournebroche, mais il suffit de mettre la viande directement sur la grille.

Par l'emploi du four à gaz à chaleur tournante, les températures de cuisson sont légèrement inférieures d'environ 10 - 15°C par rapport à l'utilisation du four à gaz traditionnel. Le fonctionnement du ventilateur empêche le fonctionnement du grill, qui ne peut donc pas être utilisé avec le ventilateur en marche.

Le four peut aussi être utilisé de façon traditionnelle, (n’activant pas la ventilation) pour les alimentés qui exigent la chaleur du bas, par ex. la pizza.

ATTENTION! Si la flamme du brûleur s'éteint accidentellement, fermer la manette d'actionnement et attendre 1 minute au moins avant de le rallumer.

Tableau N°7

POSITION THERMOSTAT	TEMPERATURE EN C°
1	120°C
2	140°C
3	160°C
4	180°C
5	200°C
6	225°C
7	245°C
8	270°C

L'allumage du brûleur du four peut s'effectuer de différentes façons :

• Allumage manuel (toujours possible mais en cas de coupure de courant) :

Ouvrir la porte du four et tourner la manette jusqu'à faire correspondre le N° 8 avec l'indice. Approcher en même temps une allumette allumée vers le petit tube de l'allumage visible sous la sole du four (fig. 22A-22B-22C-22D). Presser ensuite la manette du thermostat (de cette façon le gaz commence à passer) et continuer à le presser 10 secondes encore après l'allumage complet du brûleur. Relâcher la manette et contrôler si le brûleur reste allumé, sinon répéter toute l'opération.

• Allumage électrique (seulement pour les modèles équipés de ce dispositif) :

Ouvrir la porte du four. Presser et tourner ensuite la manette jusqu'à la position maximale de température (numéro 8). Presser ensuite la manette du thermostat (pour cuisinières douées d'allumage sous bouton) épéter toute l'opération.

Presser ensuite la manette du thermostat et la touche portant le pictogramme de l'étincelle.

Le dispositif d'allumage ne doit pas etre actionne plus de 15secondes. Si apres ce delai, le bruleur ne s'est pas allumé, cesser d'appuyer sur le bouton, ouvrir la porte du four et attendre au moins 60 secondes avant de tenter un nou vel allumage.

ATTENTION! L'allumage du four doit toujours s'effectuer avec la porte ouverte.

ATTENTION ! avant la première utilisation, chauffer le four à vide pendant 15-30 minutes à la température de environ, afin d'éliminer l'humidité et l'odeur des matériaux internes.

Préchauffer le four pendant 15 minutes, avant d'introduire les aliments à cuire.

Le four est équipé de 5 glissières à différentes hauteurs (fig. 24), dans lesquelles on peut glisser les grilles ou le plat. Pour éviter de trop salir le four, il est conseillé de cuire l'aliment dans le plat ou sur une grille elle-même posée sur le plat. Le tableau ci-dessous reporte les temps de cuisson et la position indicative du plat pour les différents types d'aliments. Ces informations ne sont données qu'à titre indicatif, et ne sauraient remplacer l'expérience ou les goûts personnels. Il est de toute façon conseillé de suivre les indications reportées sur le livre de recettes.

FOUR A GAS:

Toutes les cuisinières avec un four à gaz sont équipées d'un thermostat avec sécurité pour le réglage de la température de cuisson. En tournant la manette dans le sens contraire des aiguilles d'une montre de façon à ce que l'indice et la température correspondent, on programme la température du four. Le four à gaz peut être combiné à un grilloir à gaz ou à un grilloir électrique, dont l'utilisation est expliquée dans les pages correspondantes.

Quand on utilise le four à gaz combiné avec le grill à gaz, à l'intérieur du four les températures augmentent comme indiqué dans le tableau 8

FOUR A GAS a chaleur tournante:

En actionnant le ventilateur du four par l'interrupteur approprié situé sur le tableau de commande, la circulation de l'air chaud assure une distribution uniforme de la chaleur. Le préchauffage du four peut être évité ; toutefois, pour la pâtisserie très délicate, il est préférable de chauffer le four avant d'y insérer les plats. Le système de cuisson à convection ventilée change partiellement les différentes notions de cuisson traditionnelle. La viande ne doit plus être retournée pendant la cuisson et pour obtenir un rôti à la broche il n'est plus indispensable d'utiliser le tournebroche, mais il suffit de mettre la viande directement sur la grille.

Par l'emploi du four à gaz à chaleur tournante, les températures de cuisson sont légèrement inférieures d'environ 10 - 15°C par rapport à l'utilisation du four à gaz traditionnel. Le fonctionnement du ventilateur empêche le fonctionnement du grill, qui ne peut donc pas être utilisé avec le ventilateur en marche.

Le four peut aussi être utilisé de façon traditionnelle, (n’activant pas la ventilation) pour les alimentés qui exigent la chaleur du bas, par ex. la pizza.

ATTENTION! Si la flamme du brûleur s'éteint accidentellement, fermer la manette d'actionnement et attendre 1 minute au moins avant de le rallumer.

TABLEAU n° 8

POSITION THERMOSTAT	BRULEUR FOUR	BRULEUR FOUR+BRULEUR GRILL
1=MINIMUM	120°C	200°C
8=MAXIMUM	220°C	270°C

L'allumage du brûleur du four peut s'effectuer de différentes façons :

• Allumage manuel (toujours possible mais en cas de coupure de courant) :

Ouvrir la porte du four et tourner la manette jusqu'à faire correspondre le N° 8 avec l'indice (fig. 22A-22B-22C-22D). Approcher en même temps une allumette allumée vers le petit tube de l'allumage visible sous la sole du four (fig. 23). Presser ensuite la manette du thermostat (de cette façon le gaz commence à passer) et continuer à le presser 10 secondes encore après.

l'allumage complet du brûleur. Relacher la manette et contrôler si le brûleur reste allumé, sinon répéter toute l'opération.

• Allumage électrique (seulement pour les modèles équipés de ce dispositif) :

Ouvrir la porte du four. Presser et tourner ensuite la manette jusqu'à la position maximale de température (numéro 8). Presser ensuite la manette du thermostat (pour cuisinières douées d'allumage sous bouton) Attendre 10 secondes environ après l'allumage complet du brûleur et relâcher la manette. Contrôler si le brûleur reste allumé, sinon répéter toute l'opération.

Presser ensuite la manette du thermostat et la touche portant le pictogramme de l'étincelle. ôler si le brûleur reste allumé, sinon répéter toute l'opération.

Le dispositif d'allumage ne doit pas etre actionne plus de 15secondes. Si apres ce delai, le bruleur ne s'est pas allumé, cesser d'appuyer sur le bouton, ouvrir la porte du four et attendre au moins 60 secondes avant de tenter un nou vel allumage.

ATTENTION! L'allumage du four doit toujours s'effectuer avec la porte ouverte.

ATTENTION! avant la première utilisation, chauffer le four à vide pendant 15-30 minutes à la température de environ, afin d'éliminer l'humidité et l'odeur des matériaux internes.

Préchauffer le four pendant 15 minutes, avant d'introduire les aliments à cuire.

Le four est équipé de 5 glissières à différentes hauteurs (fig. 24), dans lesquelles on peut glisser les grilles ou le plat. Pour éviter de trop salir le four, il est conseillé de cuire l'aliment dans le plat ou sur une grille elle-même posée sur le plat. Le tableau ci-dessous reporte les temps de cuisson et la position indicative du plat pour les différents types d'aliments. Ces informations ne sont données qu'à titre indicatif, et ne sauraient remplacer l'expérience ou les goûts personnels. Il est de toute façon conseillé de suivre les indications reportées sur le livre de recettes.

Utilisation du thermostat avec commutateur en SERIE (cuisines avec FOUR electrique statique a commande UNIQUE)

Le four électrique est régulé par un thermostat électrique, un commutateur commande la connexion des résistances. Un grill électrique peut être ajouté au four électrique, son utilisation étant expliquée dans les pages spécifiques. Le four est chauffé par 2 résistances, une inférieure et une supérieure. Tournant le bouton (Fig. 25) pour enclencher la résistance inférieure et la résistance externe supérieure. La température comprise entre 50°C et 250°C se règle en s'aidant des indications imprimées sur le bouton du thermostat. Un voyant orange signale quand le four a atteint la température demandée en s'éteignant. Il est donc normal que ce voyant s'allume et s'éteigne pendant le fonctionnement. APRÈS l'indication de la dernière température (250^) se trouvent 3 positions fixes :

• le symbole □ indique la mise en marche uniquement de la résistance inférieure (1800 W);
• le symbole □ indique la mise en marche uniquement de la résistance externe supérieure (1200 W);
• le symbole indique la mise en marche uniquement de la résistance du grill (1800 W) (voir paragraphe concernant le sujet).

Le thermostat ne contrôle pas la température dans ces positions.

ATTENTION! avant la première utilisation, chauffer le four à vide pendant 15-30 minutes à la température de environ, afin d'éliminer l'humidité et l'odeur des matériaux internes.

Préchauffer le four pendant 15 minutes, avant d'introduire les aliments à cuire.

Le four est équipé de 5 glissières à différentes hauteurs (fig.24), dans lesquelles on peut glisser les grilles ou le plat. Pour éviter de trop salir le four, il est conseillé de cuire l'aliment dans le plat ou sur une grille elle-même posée sur le plat. Le tableau ci-dessous reporte les temps de cuisson et la position indicative du plat pour les différents types d'aliments. Ces informations ne sont données qu'à titre indicatif, et ne sauraient remplacer l'expérience ou les goûts personnels. Il est de toute façon conseillé de suivre les indications reportées sur le livre de recettes.

Utilisation du thermostat electrique (FIG.26A-26B-26C)

Sur ces modèles, le thermostat sert à maintenir constante la température intérieure du four d'une façon constante. La température préfixée est comprise entre 50°C et 250°C.

Tourner le bouton dans le sens des aiguilles d'une montre, jusqu'à ce que la température se trouve en face du repère imprimé sur le devant de la cuisine. Le thermostat, représenté par le voyant orange, s'éteint lorsque la température intérieure du four sera de 10°C supérieure, et s'allumera lorsqu'elle sera de 10°C inférieure à la température désirée. Le thermostat peut commander les résistances du four à condition que le commutateur se trouve sur une des modalités de fonctionnement des résistances du four. Si l'interrupteur se trouve sur le 0, le thermostat n'a plus aucune influence sur les résistances du four qui restent débranchées.

Utilisation du commutateur 9+0 (FIG.27A-27B-27C) (cuisines avec FOUR electrique multifonctions)

Le commutateur 9 + 0 utilise sur les modèles avec four multifonctions sert à contrôller la ventilation et les résistances du four reliées à celui-ci, parallèlement au thermostat. En effet, pour pouvoir les allumer, il faut tourner le bouton du commutateur 9 + 0 et le bouton du thermostat ; en n'en tournant qu'un seul, rien ne se passera, à part l'allumage de la lampe du four ou de la ventilation, s'ils sont enclenchés.

Le four électrique est chauffé par 4 résistances : une inférieure, deux supérieures et une circulaire ; en tournant le bouton du commutateur, la résistance qui correspond au symbole sur le bouton s'enclenche mais il faut tourner également le thermostat pour l'activer jusqu'à ce que le voyant de couleur orange indiquant l'enclenchement de la résistance s'allume. En plaçant le bouton du commutateur sur une des neuf modalités de fonctionnement, la lampe du four s'enclenche en même temps que les résistances correspondantes. Une fois sélectionnées la température et les résistances que l'on désire faire fonctionner, la marche et l'interruption sont contrôlées par le thermostat ; il est donc normal que le voyant s'allume et s'éteigne pendant le fonctionnement.

Pour éteindre le four électrique, positionner le bouton du commutateur sur la position 0 de façon à empêcher au thermostat de commander les résistances ; en plaçant le bouton du thermostat sur la position 0, les résistances se débranchent, mais il est possible d'agir sur le commutateur pour contrôler la mise en marche de la ventilation et de la lampe du four.

Le commutateur offre 9 positions différentes fixes qui correspondent à 9 façons différentes de faire fonctionner le four :

Le symbole ou indique la mise en marche uniquement de l'éclairage du four; Le symbole ou indique la mise en marche de la résistance inférieure de 1800W et de cette externe supérieure de 1200W; Le symbole ou indique la mise en marche uniquement de la résistance externe supérieure de 1200W; Le symbole ou indique la mise en marche uniquement de la résistance inférieure de 1800W; Le symbole ou indique la mise en marche uniquement de la résistance du grill de 1800W; Le symbole ou indique la mise en marche uniquement de la résistance externe supérieure de 1200W et de la résistance du grill de 1800W; Le symbole ou indique la mise en marche de la résistance externe supérieure de 1200W de la résistance grill à 1800W et de la ventilation; Le symbole ou indique la mise en marche de la résistance circulaire à 3000W et de la ventilation; Le symbole ou indique la mise en marche uniquement de la ventilation;

Si le bouton est réglé sur une de ces neuf positions, la lampe du four reste toujours allumée, signalant ainsi la présence de tension dans le four.

Utilisation du FOUR electrique a convection naturelle

Avant d'utiliser le four pour la première fois, le chauffer à une température de 250°C pendant 30 minutes au maximum, afin de chasser les odeurs produites par l'isolement interne.

Pendant le fonctionnement normal, sélectionner la température désirée pour la cuisson avec le bouton du thermostat et attendre que l'voyant orange s'éteigne avant d'introduire les aliments.

Le four est pourvu de 5 guides placés à des différentes hauteurs (Fig. 24) qui permettent de positionner indifféremment les grilles et les plateaux. Pour éviter de salir excessivement le four, nous conseillons de cuire la viande sur le plateau ou bien sur la grille qui s'adapte sur le plateau. Dans le tableau N°8, vous trouverez les temps de cuisson ainsi que la position du plateau conseillés selon les différents aliments. L'expérience personnelle vous permettra ensuite de changer éventuellement les valeurs rapportées dans le tableau. Nous conseillons cependant de suivre les indications de la recette.

Utilisation du FOUR electrique ventile

Chauffer le four à une température de 250°C pendant 30 minutes au maximum, avant de l'utiliser pour la première fois, afin de chasser les odeurs produites par l'isolement interne. Avant de commencer la cuisson, porter le four à la température désirée et attendre que le voyant orange s'éteigne. Ce type de four possède une résistance circulaire à l'intérieur de laquelle est disposé un ventilateur qui provoque une circulation d'air forcée en sens horizontal. Grâce à ce type de fonctionnement, le four ventilé permet de cuire en même temps plusieurs plats, et de maintenir inaltéré le goût de chaque plat. Sur quelques modèles seulement, un filtre métallique amovible est appliqué sur la paroi postérieure et sert à retenir le gras produit pendant la cuisson du rôti; il est donc conseillé d'effectuer périodiquement un lavage avec de l'eau savonneuse et de rincer abondamment afin d'enlever le gras accumulé. Pour enlever le filtre métallique, il suffit d'exercer une légère pression vers le haut sur la languette indiquée par la flèche. La circulation de l'air chaud assure une répartition uniforme de la chaleur. Le préchauffage du four peut être évité; malgré tout, pour une pâtisserie particulièrement délicate, il est préférable de réchauffer le four avant d'introduire les plats. Le système à convection ventilée modifie quelque peu les notions de cuisine traditionnelle. La viande n'a plus besoin d'être retournée pendant la cuisson et pour avoir un rôti à la broche, il suffit de le mettre directement sur la grille, sans devoir utiliser un tournebroche.

Utilisation du GRILL à gaz (contrôle simple)

Le grill à gaz fonctionne exclusivement avec le four à gaz. Le grill à gaz est contrôlé directement par le thermostat. Le bouton est le même que celui du four, mais au lieu d'être tourné dans le sens inverse des aiguilles d'une montre (voir utilisation du four à gaz), il faut le tourner dans le sens des aiguilles d'une montre, et faire correspondre le symbole avec le repère. Le brûleur du grill fonctionne toujours au maximum, il n'est donc pas de position minimum.

Le grill à gaz peut être allumé de la façon suivante

Allumage manuel : Il suffit d'ouvrir complètement la porte du four, de tourner le bouton en faisant correspondre le symbole avec le repère, et, continuant à appuyer sur le bouton, approcher une allumette au brûleur ; en cas contraire, répéter l'opération.

Allumage électrique : dans ce cas, ouvrir complètement la porte du four, presser et tourner le bouton en faisant correspondre le symbole avec le repère, presser ensuite la manette du thermostat (pour cuisinières douées d'allumage sous bouton) et tout en le tenant enfoncé, ou appuyer sur la touche avec le symbole de l'étincelle , en cas contraire, répéter l'opération.

ATTENTION: comme pour le four, il est essentiel d'effectuer l'allumage du grill avec la porte complètement ouverte.

Le grill à gaz peut être utilisé pour griller sur la grille du four ou en utilisant le tournebroche.

Grillade sur la grille : dans ce cas, placer la grille fournie avec l'appareil au niveau 1 ou 2 et poser dessus les aliments à griller. Pour recueillir les sapes de cuisson, le plateau doit être placé aux niveaux inférieurs. Allumer ensuite le brûleur en suivant les indications reportées ci-dessus.

IMPORTANT: pour tous les modèles, la grillade sur la grille doit être toujours faite avec la porte fermée.

Grillade avec tournebroche : sa fonction est de griller en utilisant la broche rotative. Placer dans le four la tige sur les grilles latérales au niveau 3. Enfiler les aliments sur la broche et mettre le tout dans le four, en faisant entrer la pointe dans l’encastrement qui se trouve dans la partie arrière du four, et poser la broche dans l'emplacement prévu à cet effet (Fig. 28). Enfiler ensuite le plateau dans une des guides inférieures, allumer le brûleur et appuyer sur la touche représentant le symbole de la broche pour faire partir le moteur.

IMPORTANT: pour tous les modèles, la grillade sur la grille doit être toujours faite avec la porte fermée.

ATTENTION: les parties accessibles peuvent devenir très chaudes pendant les opérations de grillade. Éloignez ne les enfants de la cuisine.

Utilisation du GRILL à gaz (contrôle double)

Le grill à gaz fonctionne exclusivement avec le four à gaz. Sur le panneau commandes au-dessus de chaque poignée il est sérigraphié un schéma dans lequel il est indiqué le brûleur auquel la poignée se réfère.

Le grill à gaz peut être allumé de la façon suivante :

Allumage manuel : Il suffit d'ouvrir complètement la porte du four, de tourner le bouton en faisant correspondre le symbole avec le repère, et, continuant à appuyer sur le bouton, approcher une allumette au brûleur ; en cas contraire, répéter l'opération.

Allumage électrique : dans ce cas, ouvrir complètement la porte du four, presser et tourner le bouton en faisant correspondre le symbole avec le repère, presser ensuite la manette du thermostat (pour cuisinières douées d'allumage sous bouton) et tout en le tenant enfoncé, ou appuyer sur la touche avec le symbole de l'étincelle , en cas contraire, répéter l'opération.

ATTENTION: comme pour le four, il est essentiel d'effectuer l'allumage du grill avec la porte complètement ouverte.

Le grill à gaz peut être utilisé pour griller sur la grille du four ou en utilisant le tournebroche.

Grillade sur la grille : dans ce cas, placer la grille fournie avec l'appareil au niveau 1 ou 2 et poser dessus les aliments à griller. Pour recueillir les sapes de cuisson, le plateau doit être placé aux niveaux inférieurs. Allumer ensuite le brûleur en suivant les indications reportées ci-dessus.

IMPORTANT: pour tous les modèles, la grillade sur la grille doit être toujours faite avec la porte fermée.

Grillade avec tournebroche : sa fonction est de griller en utilisant la broche rotative. Placer dans le four la tige sur les grilles latérales au niveau 3. Enfiler les aliments sur la broche et mettre le tout dans le four, en faisant entrer la pointe dans l’encastrement qui se trouve dans la partie arrière du four, et poser la broche dans l'emplacement prévu à cet effet (Fig. 28). Enfiler ensuite le plateau dans une des guides inférieures, allumer le brûleur et appuyer sur la touche représentant le symbole de la broche pour faire partir le moteur.

IMPORTANT: pour tous les modèles, la grillade sur la grille doit être toujours faite avec la porte fermée.

ATTENTION: les parties accessibles peuvent devenir très chaudes pendant les opérations de grillade. Éloigner les enfants de la cuisine.

Utilisation du GRILL electrique statique

Le grill électrique peut fonctionner avec le four à gaz ou avec le four électrique. Dans tous les cas, le grill est commandé par le bouton du thermostat du four. Comme pour le grill à gaz, le grill électrique peut servir à griller sur la grille du four ou utilisant le tournebroche. La résistance du grill est de 2500 W.

Grillade sur la grille : dans ce cas, il s'agit de placer la grille fournie avec l'appareil au niveau 1 ou 2 et de poser dessus les aliments à griller. Pour recueillir les suides de cuisson, le plateau doit être placé aux niveaux inférieurs. Mettre en marche la résistance du grill en commutant le thermostat sur la position correspondante.

IMPORTANT: La grille sur la grille doit être toutjours faite avec la porte ouverte (Fig. 29) et, afin d'éviter une surchauffe, installer l'écran pour protéger les boutons sur les languettes prévues à cet effet. (Fig. 31.)

Grillade avec tournebroche : sa fonction est de griller en utilisant la broche rotative. Placer dans le four la tige sur les grilles latérales au niveau 3. Enfiler les aliments sur la broche et mettre le tout dans le four, en faisant entrer la pointe dans l'encastrement qui se trouve dans la partie arrière du four, et poser la broche dans l'emplacement prévu à cet effet. Placer ensuite le plateau dans les guides inférieurs et appuyer sur la touche qui enclenche le tournebroche et la résistance (version avec four à gaz) ou bien placer le thermostat sur la position correspondante (version four électrique) et appuyer sur la touche portant le symbole de la broche.

IMPORTANT: la grillade avec le tournebroche doit être toujours faite avec la porte à demi ouverte (Fig. 30) et, afin d'éviter une surchauffe, installer l'écran pour protéger les boutons sur les languettes prévues à cet effet. (Fig. 31.)

ATTENTION: les parties accessibles peuvent devenir très chaudes pendant les opérations de grillade. Elevez enfants de la cuisine.

Utilisation du GRILL electrique ventile

Le grill électrique-ventilé est une fonction particulière dont dispose uniquement le four multifonctions. Positionner le commutateur 9 + 0 sur la position correspondante de façon à activer la résistance du grill de 3000W et la motoventilation. Généralement, pour effectuer une grillade parfaite, il est conseillé de positionner la grille du four au milieu et le plateau au-dessous.

IMPORTANT: pendant l'utilisation du grill électrique-ventilé, ne pas positionner le thermostat sur plus de 175°C, qui se trouve entre la position 150°C et 200°C afin d'éviter une surchauffe de la paroi avant de l'appareil; en effet, la grillade ventilée doit être effectuée avec la porte fermée.

La cuisinière est équipée d'un ventilateur de refroidissement qui est actionné chaque fois que le thermostat du four est sur une position différente de 0 (zéro). Le ventilateur provoque l'expulsion de l'air à partir du joint situé entre le tableau de commande et la porte du four, en permettant ainsi au panneau de commande et à la porte du four de conserver une température plus froide au cours du fonctionnement de la cuisinière.

Utilisation de la minuterie

Le minuteur, écoulé un certain temps, avertit avec un signal acoustique la fin du temps de cuisson des aliments. Il suffit de tourner complètement le bouton dans le sens des aiguilles d'une montre (fig. 32A-32B-32C), puis de le tourner dans le sens opposé choisissant le temps de cuisson.

ATTENTION: le signal acoustique n'arrête pas la cuisson. Pour interrompre la cuisson, il faut intervenir manuellement en éteignant les boutons correspondants.

Utilisation de programmateur électronique à 3 touches (FIG.33)

Signification des symboles sur l'écran :

1	A*	Programme Automatique en marche (* :dans certaines versions, l'inscription Auto s'affiche en verticale).
2	S**	S'il est affché, le four est activé pour fonctionner en mode manuel.
3	•	S'il est clignotant, il indique que le programmateur est en modalité de programmation de l'heure.
4	M	S'il est allumé, il indique qu'un minuteur d'advertisement est en marche.
5	-	Touché pour diminuer la valeur des chiffres durant les régles du minuteur. Elle sert également à selectionner le niveau de sonnerie souhaïte (3 niveaux).
6	M	Touché "Mode" pour acceder aux options de programmation prévues par le programmateur.
7	+	Touché pour augmenter la valeur des chiffres durant les régles du minuteur.

La première mise en marche

Les chiffres et la dette A s'affichent à l'écran en mode clignotant lorsque le four est branché au réseau électrique ou après une éventuelle coupure de courant. Dans ces conditions, on ne peut pas allumer le four.

Pour régler l'heure actuelle et/ou activer le four au fonctionnement, appuyer sur la touche M et la maintenir appuyée pendant 2 secondes. La lecture A s'éteint et l'éclairage des chiffres affichés sur l'écran devient fixe.

Quand le point (3) est en mode clignotant, appuyer sur la touche - ou sur la touche + pour corriger l'heure qui est affichée. Le paramètre est accepté par le programmeur peu après avoir relâché la touche.

N. B. Le four pourra exercer ses fonctions de cuisson uniquement lorsque l'écran du programmateur affichera le symbole (2) allumé.

Minuteur d'avertissement

La fonction du "minuteur" sert uniquement d'avertisseur sonore, que l'on peut régler pour une durée de 23 heures et 59 minutes maximum. Lorsque le tempsprogramme est écoulé, le symbole (4) s'éteint et un signal sonore s'active puis s'éteint automatiquement après 7 minutes ou en appuyant sur n'importe quelle touche. Pour régler le minuteur, appuyer sur la touche M pendant au moins 2 secondes ou jusqu'à ce que le symbole (4) commence à clignoter. Programme dans combien d'heures et de minutes le minuteur devra s'activer en utilisant la touche + ou - pour augmenter ou diminuer la valeur des chiffres sur l'écran. Relacher la touche + ou - quand le temps désiré est atteint. L'heure actuelle ainsi que le symbole (4) s'afficheront après quelques secondes. Le compte à rebours commencera immédiatement.

- DUREE de Cuisson :

Après avoir sélectionné une fonction de cuisson parmi celles qui sont disponibles et avoir réglé la température désirée, appuyer sur la touche M pendant 2 secondes au moins pour accéder au mode de programmation. Le symbole (4) s'allume. Relacher et appuyer de nouveau sur la touche M. Le symbole A commence à clignoter sur l'écran, et l'inscription "dur" s'affiche. Celle-ci sera ensuite altérée par l'affichage des chiffres : 0• 00. Programmer le temps souhaité de durée de la cuisson en appuyant sur les touches ¬ou + (temps maximal de programmation : 10 heures). Après quelques secondes, le temps programmé sera automatiquement pris en compte par le programmeur, sinon appuyer plusieurs fois sur la touche M afin de revenir à l'affichage de l'heure actuelle. Les symboles A et (2) seront allumés. Un signal sonore est émis à la fin du temps de cuisson programmé et le four s'éteint automatiquement.

Voir les paragraphes suivants : désactivation de la sonnerie et réactivation du four.

-Fin de cuisson :

Après avoir sélectionné une fonction de cuisson parmi celles qui sont disponibles et avoir réglé la température désirée, appuyer sur la touche M pendant 2 secondes au moins pour accéder au mode de programmation. Le symbole ) s'allume. Relacher et appuyer de nouveau sur la touche M. Le symbole A commence à clignoter sur l'écran, et l'inscription "dur" apparait. Appuyer de nouveau sur la touche M. L'inscription "End" s'affichera sur l'écran. Celle-ci sera ensuite alterée par l'affichage des chiffres : 0·00. Programmer l'heure prévue de la fin de la cuisson en appuyant sur les touches -ou + (temps maximal de programmation : 10 heures). Après quelques secondes, le temps programmé sera automatiquement pris en compte par le programmateur, sinon appuyer plusieurs fois sur la touche M afin de revenir à l'affichage de l'heure actuelle. La cuisson commencera immédiatement, tandis que l'heure actuelle reviendra, quelques secondes plus tard, s'afficher sur l'écran du programmeur. Les symboles A et (2) seront allumés. Un signal sonore sera émis quand l'heure de la fin de cuisson prévue sera atteinte et le four s'éteindra automatiquement. Voir les paragraphes suivants : désactivation de la sonnerie et réactivation du four.

Cuisson automatique

Programmer un temps de DUREE de cuisson selon les indications examinées au chapitre DUREE de la cuisson, puis saisir l'heure de fin de cuisson selon les indications vues dans le chapitre précédent. (Temps maximal de programmation de fin de cuisson : 24 heures). Le four s/allumera automatiquement à une heures déterminée qui correspondra à la différence entre l'houre prévue pour la fin de cuisson et le temps de durée de cuisson. Durant la période d'atteinte, du démarrage du four au rechauffement, le symbole A sera affiché sur l'écran pour indiquer qu'un programme automatique et l'houre actuelle sont actifs. Alors que l'allumage du four sera signalé par l'éclairage du symbole (2). Un signal sonore sera émis quand l'houre de fin de cuisson programmée sera atteinte et le four s'eteindra automatiquement. Voir les paragraphs suivants : désactivation de la sonnerie et réactivation du four.

Déactualisation de la sonnerie

Appuyer sur n'importe quelle touche pour désactiver le signal sonore manuellement.

Réactivation du four

Le symbole A s'affiche en mode clignotant sur l'écran, en plus de l'heure actuelle, à la fin d'une cuisson semi-automatique ou automatique. Dans ces conditions, l'alimentation électrique des éléments chauffants du four, y compris l'éclairage, sera débranchée. Pour remettre le four en marche, appuyer sur la touche M et la maintenir appuyée jusqu'à ce que le symbole (2) s'allume et jusqu'à ce que la lecture A s'éteigne.

Annulation d'un programme de cuisson

Semi-automatique ou Automatique Pour annuler un programme de cuisson semi-automatique ou automatique, symbole A allumé, appuyer en même temps sur les touches -et + pendant au moins 2 secondes ou jusqu'à ce que le symbole (2) s'allume et la lecture A s'éteigne.

Annulation du minuteur d'avertissement

Pour annuler le décompte du minuteur d'avertissement, symbole ) allumé, appuyer sur la touche M pendant au moins 2 secondes ou jusqu'à l'affichage en mode clignotant du symbole ). Appuyer en même temps sur les touches - et +.

Contrôle de l'état des fonctions

Avec la touche M, on peut rappeler sur l'écran le tempsprogramme ou restant de toutes les fonctions offertes par leprogrammateur. Appuyer sur la touche M et la maintenir appuyée pendant au moins 2 secondes ou jusqu'à ce que le symbole (4) s'allume. L'écran affichera le temps restant ou bien une série de zéros si le minuteur est désactivé. Appuyer de nouveau sur la touche M. L'inscription "dur" s'affichera sur l'écran, puis en modalité alternée le temps restant ou une série de zéros (minuteur désactivé). En appuyant de nouveau sur la touche M, le temps de fin de cuisson programme s'affichera avec l'inscription "End".

Relevé de la fréquence de réseau

Au moment de l'allumage de l'appareil, on détermine la fréquence de réseau. Lorsque le compteur est branché à 60 Hz, le symbole Celsius clignote à l'allumage.

Allumage

Au moment de l'allumage, le contact du relais est ouvert. L'écran et le symbole AUTO clignotent, l'heure débute à 0:00 et clignote jusqu'à ce qu'on la règle.

Réglage de l'heure

Appuyer simultanément sur les touches PLUS et MOINS. À l'allumage de l'appareil, il est également possible d'accéder au réglage de l'heure en appuyant sur la touche MODE.

Il est possible de régler l'heure avec les touches PLUS et MOINS pendant que le point entre l'heure et les minutes clignote. Le mode de réglage rapide est activé lorsque la touche PLUS ou MOINS est touchée pendant plus d'une seconde. Si le réglage de l'heure est sélectionné pendant qu'un programme de cuisson automatique est activé, le programme automatique est annulé.

Signal acoustique

Le signal acoustique se déclenche si le minuteur atteint la fin du temps programmé. Il est possible d'éteindre le signal en touchant n'importe quelle touche, ou lorsque la durée du signal acoustique est atteinte.

Réglage du signal acoustique

Appuyer simultanément sur les touches PLUS et MOINS (menu pour modifier l'heure), puis sur la touche MODE pour sélectionner le menu pour modifier le signal acoustique. Il est possible de régler la fréquence du signal acoustique en appuyant sur la touche MOINS lorsque le texte « tonX » s'affiche sur l'écran.

Note : si la touche tactile est inactive, une alarme visuelle apparait. Elle disparait ensuite si l'on appuie sur une combinaison de touches valide pendant plus de 2 secondes.

Effacer les programmes et la fonction manuelle

Il est possible d'effacer la durée programmée du minuteur de la façon suivante :

a) « clear Function » - Fonction de reconfiguration : sélectionner le programme de minuteur, puis appuyer simultanément sur les touches PLUS et MOINS. Après cette opération, l'écran sort du mode de réglage et retourne immédiatement à l'affichage de l'heure. b) Diminuer la durée du minuteur jusqu'à zéro. Le minuteur reste en mode de réglage.

Minuteur

Lorsque le minuteur est sélectionné, le symbole de la cloche clignote et l'écran affiche le temps restant à la fin du compteur en heures et minutes. C'est seulement lorsque le compteur arrive à la dernière minute que l'écran affiche les secondes restantes.

Si un programme de minuteur est activé, le symbole de la cloche reste allumé de façon permanente. Lorsqu'on atteint la fin du temps programmé, le symbole de la cloche clignote et le signal acoustique se déclenche.

Le programme de minuteur fonctionne indépendamment des autres programmes.

Blocage des touches

Après avoir rallumé le minuteur ou lorsqu'aucune touche n'est touchée pendant 7 secondes, le blocage des touches s'active.

Lorsque on touche une touche ou une combinaison de touches pendant 2 secondes ou plus, le blocage des touches se désactive.

Utilisation de l'horloge analogique (fig.34)

Pour régler l'heure indiquée par les aiguilles de l'horloge, appuyer brièvement 2 fois sur le bouton jusqu'à l'obtention du clignotement de l'icône "CLOCK"

Pour augmenter ou diminuer l'horaire affiché à la cadence de 1 minute, tourner le bouton en sens horaire ou anti-horaire, l'aiguille des minutes bougera à la cadence de 1 minute à la fois soit en sens horaire que anti-horaire.

Une fois terminés les ajustements, après 10 secondes l'horloge électronique sortira automatiquement de la fonction de réglage horaire.

La programmation du Minute Minder permet d'avoir un simple allarme à la fin d'un laps de temps programmé.

Pour programmer une allarme, appuyer brièvement le bouton une seule fois afin d'obtenir le clignotement de l'icone "ALARM". Faites tourner le bouton pour fixer l'horaire de l'alarme et appuyer brièvement une seule fois pour confirmer. L'icone "ALARM" restera allumé jusqu'à l'entrée en fonction d'un simple signal acoustique.

Appuyer à nouveau brièvement le bouton une seule fois pour faire retour à la fonction horloge.

Pour annuler la programmation du Minute Minder, tenir appuyer le bouton jusqu'à l'extinction de l'icône "ALARM"

Nettoyage de l'appareil

Débrancher l'appareil du réseau d'alimentation et fermer le robinet général d'adduction de gaz à l'appareil avant de procéder à toute opération de nettoyage.

Nettoyage du plan de cuisson :

Les brûleurs, les grilles en acier émaillé, les couvercles émaillés, et les répartiteurs de flamme doivent être lavés périodiquement avec de l'eau savonneuse tiède, rincés et essuyés avec soin.

Le liquide débordé des casseroles doit toujours être enlevé avec un chiffon.

Si la manœuvre d'ouverture et de fermeture d'un des robinets est difficile, ne pas insister, mais demander l'intervention urgente de l'assistance technique.

Nettoyage des éléments émaillés :

Les parties émaillées doivent être lavées fréquemment avec de l'eau savonnée pour en garder longtemps les caractéristiques. Ne jamais utiliser des poudres abrasives. Éviter de laisser dessus des substances acides ou alcalines (vinaigre, jus de citron, sel, jus de tomates, etc.) et laver les parties émaillées quand elles sont encore chaudes.

Nettoyage des parties en acier inoxydable :

Les éléments en acier inoxydable doivent être nettoyés avec de l'eau savonneuse, puis rincés avec un chiffon doux. Utiliser des produits spécifiques que l'on trouve facilement dans le commerce pour maintenir le brillant. Ne jamais utiliser des produits abrasifs.

Nettoyage des répartiteurs de flamme :

Etant seulement posés, il suffit de les ôter de leurs logements et de les laver avec de l'eau savonneuse. Après les avoir bien essuyés et vérifié que les trous de sortie ne sont pas bouchés, les replacer correctement dans leurs positions.

Nettoyage du verre à l'intérieur du four :

Le verre à l'intérieur du four peut être démonté en dévissant simplement les 2 vis B (voir Fig.35-36) pour le nettoyer. Cette opération se fait à four froid et avec un chiffon humide, en ayant soin de ne pas utiliser des produits abrasifs.

Nettoyage intérieur du four:

Pour faciliter le nettoyage du four, démonter la porte en suivant les instructions reportées ci-dessous :

Placer le crochet C (Fig. 37) dans la charnière D. Tenir la porte à semi-ouverte et tirer vers soi avec les mains la petite porte jusqu'à ce qu'elle se décroche. Pour la remonter, exécuter les opérations en sens inverse, ayant soin d'introduire complètement les deux secteurs F. Les grilles latérales peuvent être, elles aussi, enlevées facilement, en dévissant les embouts qui les fixent au four.

Nettoyage du verre à l'intérieur du four :

Le verre à l'intérieur peut être démoulé suivant les instructions reportées pour le nettoyage du four. Cette opération se fait à four froid et avec un chiffon humide, en ayant soin de ne pas utiliser des produits abrasifs. Positionner l'insert dans le trou de la charnière (Fig. 38-39), démonter le verre à l'intérieur comme de Fig. 40 à Fig. 45.

Pour remonter le verre, suivre les instructions de Fig. 46 à Fig. 49.

Nettoyage intérieur du four :

Pour faciliter le nettoyage du four, démonter la porte en suivant les instructions reportées ci-dessous :

Positionner l'insert dans le trou de la charnière (Fig. 38-39). Tenir la porte à semi-ouverte et tirer vers soi avec les mains la petite porte jusqu'à ce qu'elle se décroche. Pour la remonter, exécuter les opérations en sens inverse. Les grilles latérales peuvent être, elles aussi, enlevées facilement, en dévissant les embouts qui les fixent au four.

Fig.1

Fig.2

Fig.3

Fig.4

Fig.5

Fig.6

Fig.7

Fig.10

Fig.11

Fig.12

Fig.13

Fig.14

Fig.15

Fig.16

Fig.17 A

Fig.17 B

Fig. 18 (fig. 18A - 18B)

Fig.19

Fig.20A

Fig. 20B

Fig. 21

Fig. 22A

Fig. 22B

Fig. 22C

Fig. 22D

Fig.23A

Fig. 24

Fig. 25

Fig. 26A

Fig. 26B

Fig. 26C

Fig. 27A

Fig. 27B

Fig. 27C

Fig. 28

Fig. 29

Fig. 30

Fig. 31

Fig. 32A

Fig. 32B

Fig. 32C

Fig.33

Fig.34

Fig. 35

Fig. 36

Fig.37

Fig.38

Fig.39

Fig.40

Fig.41

Fig.42

Fig.43

Fig.44

Fig.45

Fig.46

Fig.47

Fig.48

Fig.49
