Type de produit	Hotte aspirante escamotable à intégrer
Marque	ZANUSSI
Modèle	ZHI623W
Largeur	60 cm
Profondeur réglable	27 à 36 cm
Hauteur minimale du meuble	350 mm
Distance de sécurité au plan de cuisson	65 cm minimum
Alimentation électrique	230 V, prise 10/16 A avec terre (2P+T)
Puissance d'éclairage	2 ampoules de 40 W
Nombre de vitesses d'aspiration	3 vitesses (1, 2, 3)
Type de commande	Curseurs mécaniques
Modes de fonctionnement	Évacuation ou recyclage (sélection par levier)
Filtres à graisses	Lavables au lave-vaisselle, nettoyage mensuel
Filtres à charbon actif	Remplacement tous les 6 mois environ
Diamètre de buse d'évacuation	100 mm ou 120 mm
Poids estimé	Environ 15 kg
Niveau sonore	Non spécifié, usage normal
Pièces détachées disponibles	Filtres à graisse, filtres à charbon, ampoules
Réparabilité	Intervention par technicien qualifié recommandée

FOIRE AUX QUESTIONS - ZHI623W ZANUSSI

Quelle est la distance de sécurité à respecter entre la hotte et la cuisinière ?

La distance de sécurité minimale est de 65 cm au-dessus d'un plan de cuisson électrique, gaz ou mixte.

Comment nettoyer les filtres à graisses ?

Lavez les filtres à graisses avec un détergent doux et de l'eau chaude, ou au lave-vaisselle, au moins une fois par mois.

À quelle fréquence remplacer les filtres à charbon actif ?

Remplacez les filtres à charbon actif tous les 6 mois environ, ou dès que l'absorption des odeurs diminue.

Puis-je utiliser la hotte sans l'avoir raccordée à l'extérieur ?

Oui, en mode recyclage. Vous devez installer des filtres à charbon actif et placer le levier interne en position basse.

Comment régler la profondeur de la hotte ?

Desserrez les vis des crochets de suspension supérieure et de la tôle d'écartement, ajustez la profondeur entre 27 et 36 cm, puis rebloquez les vis.

Que faire si l'éclairage ne fonctionne pas ?

Remplacez les ampoules défectueuses par des modèles identiques de 40 W. Pour y accéder, retirez d'abord les filtres à graisses.

Est-il obligatoire d'installer un interrupteur supplémentaire ?

Si la prise n'est pas accessible, prévoyez un interrupteur omnipolaire avec une ouverture de contact d'au moins 3 mm dans l'installation électrique.

Puis-je raccorder la hotte à un conduit de cheminée existant ?

Non, il est interdit de raccorder la hotte à un conduit de fumée de combustion (chaudière, cheminée) ou à une VMC.

Comment installer une façade personnalisée sur la hotte ?

Fixez la façade sur l'auvent à l'aide des vis fournies, après avoir percé des avant-trous selon le gabarit. Assurez-vous que l'auvent s'ouvre correctement.

La hotte peut-elle être utilisée en continu pour ventiler la cuisine ?

Oui, la vitesse minimale peut être utilisée pour créer une ventilation dans la cuisine, même en l'absence de cuisson.

MODE D'EMPLOI ZHI623W ZANUSSI

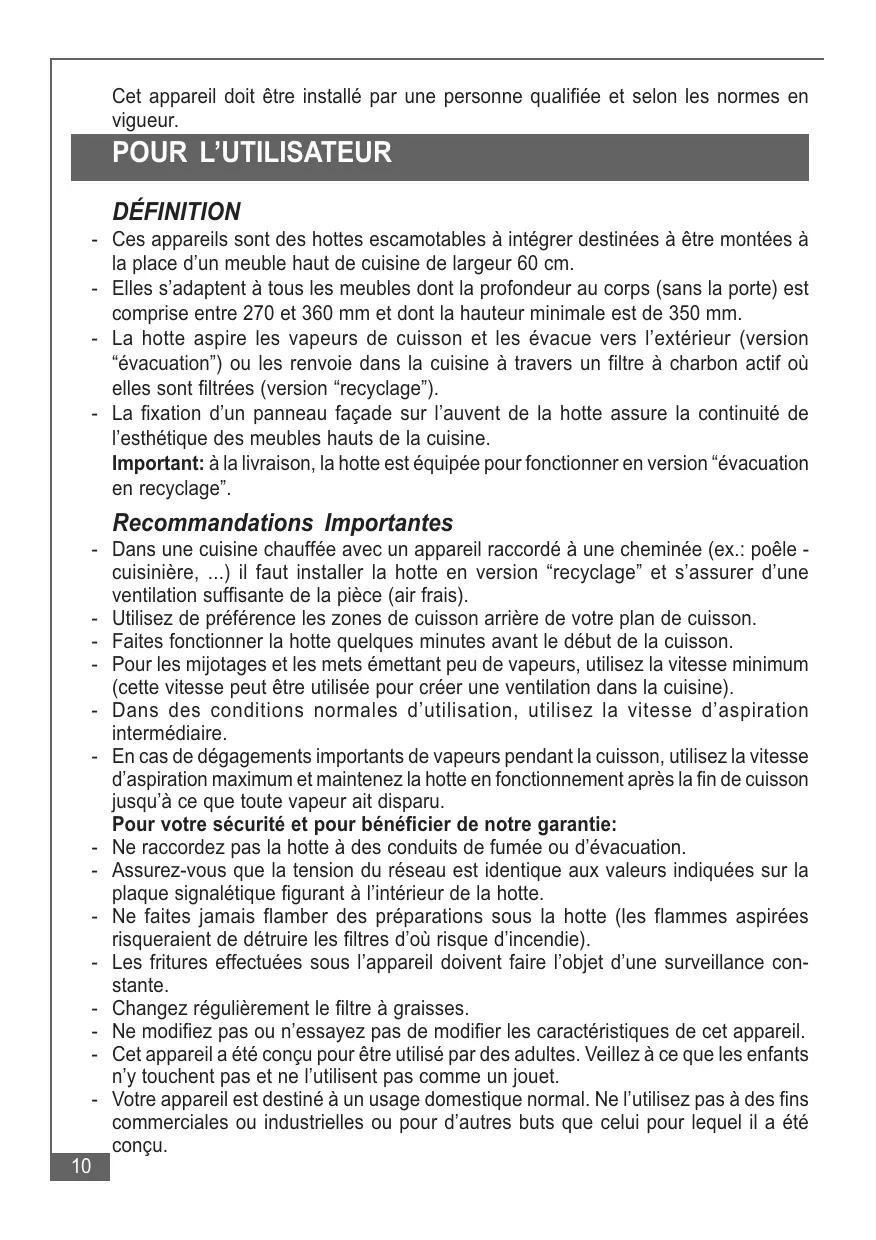

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Definition

• Ces appareils sont des hotes escamotables à intégrer destinées à être montées à la place d'un meuble haut de cuisine de largeur 60 cm.
• Elles s'adaptent à tous les meubles dont la profondeur au corps (sans la porte) est comprise entre 270 et 360 mm et dont la hauteur minimale est de 350 mm.
• La hotte aspire les vapeurs de cuisson et les évacue vers l'extérieur (version "évacuation") ou les renvoie dans la cuisine à travers un filtre à charbon actif où elles sont filtrées (version "recyclage").
• La fixation d'un panneau façade sur l'auvent de la hotte assure la continuité de l'esthétique des meubles hauts de la cuisine.

Important: à la livraison, la hotte est équipée pour fonctionner en version "évolution en recyclage".

Recommandations importantes

• Dans une cuisine chauffée avec un appareil raccordé à une cheminée (ex. : poêle - cuisinière,...) il faut installer la hotte en version "recyclage" et s'assurer d'une ventilation suffisante de la pièce (air frais).
• Utilisez de préférence les zones de cuisson arrêtées de votre plan de cuisson.
• Faites fonctionner la hotte quelques minutes avant le début de la cuisson.
• Pour les mets émettant peu de vapeurs, utilisez la vitesse minimum (cette vitesse peut être utilisée pour créer une ventilation dans la cuisine).
• Dans des conditions normales d'utilisation, utilisez la vitesse d'aspiration intermédiaire.
• En cas de dégagements importants de vapeurs pendant la cuisson, utilisez la vitesse d'aspiration maximale et maintenez la hotte en fonctionnement après la fin de cuisson jusqu'à ce que toute vapeur ait disparu.

Pour votre sécurité et pour bénéficier de notre garantie:

• Ne raccordez pas la hotte à des conduits de fumée ou d'évacuation.
• Assurez-vous que la tension du réseau est identique aux valeurs indiquées sur la plaque signalétique figurant à l'intérieur de la hotte.
• Ne faites jamais flamber des préparations sous la hotte (les flammes aspirées risqueraient de détruire les filtres ou de provoquer un risque d'incendie).
• Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante.
• Changez régulièrement le filtre à graisses.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil.
• Cet appareil a été conçu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Voiture appareil est destiné à un usage domestique normal. Ne l'utilisez çu.
• Débranche toujours la hotte avant de procéder à son nettoyage et son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique, ici afin que la hotte n'aspire pas les gaz de combustion.
• Ne laissez pas un brûleur à gaz allumé sans récipient dessus, la flamme pourrait abîmer le contrôle de l'appareil.

Utilisation

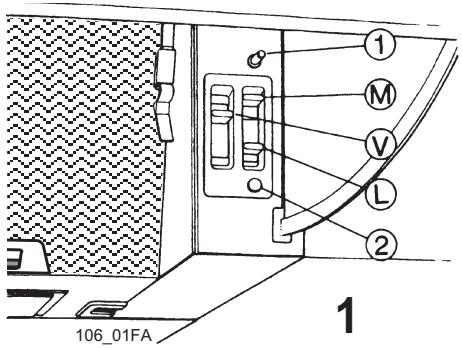

La hotte est équipée d'un boîtier de commande situé à droite derrière l'ouverture, avec 3 curseurs de commande (fig. 1).

• Le curseur "L" permet d'allumer et éteindre l'éclairage.
• Le curseur "M" permet la mise en marche ou l'arrêt de l'appareil, confirmé par un voyant de mise sous tension.
• Le curseur "V" permet de sélectionner de "1" à "3" la puissance d'aspiration. Lorsque le vant est complètement fermé, la hotte se met à l'arrêt. En relevant le vant, la hotte redémarre à la vitesse précédemment et/ou la lampe déclairage s'allume.

Entretien

Avant toute intervention (nettoyage - changement filtre - éclairage) mettez l'appareil hors tension en débranchant la prise. Débranchez l'appareil ou retirez le fusible correspondant au compteur.

Filtres à graisses

Les filtres à graisses sont les éléments assurant une part importante de l'efficacité de la hotte ; ils retiennent les vapeurs grasses et les poussières. Il est indispensable de les nettoyer régulièrement.

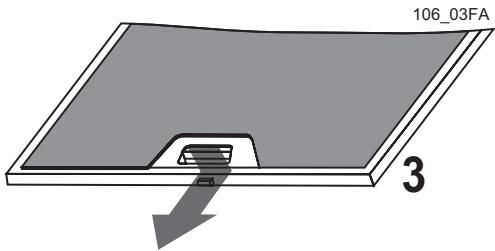

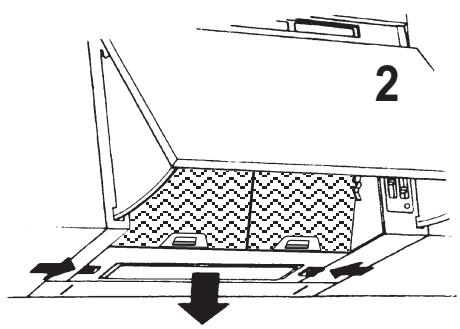

Procédez comme suit: (fig. 2 - fig. 3)

• Lavez ces filtres avec un détergent doux, une brosse et de l'eau chaude une fois par mois minimum. Grâce à leur dimension compacte, vous pouvez également les laver dans votre lave-vaisselle.
• Vous pouvez vous procurer des filtres à graisse en option auprès de votre revendeur.

Filtres à charbon actifs

(sur appareil utilisé en version recyclage).

• L'air aspiré traverse les filtres à charbon actifs destinés à supprimer les odeurs de cuisson.
• Remplacez les filtres à charbon actifs régulièrement dès que vous constatez une baisse d'efficacité d'absorption tous les 6 mois environ dans des conditions normales d'utilisation.

Carrosserie

Utilisez exclusivement de l'eau tiède additionnée d'un détergent doux non agressif. N'employez jamais de produits abrasifs (épince avec une face abrasive) ou caustiques ni produit contenant de l'alcool.

Éclairage

• L'éclairage est réalisé par 2 ampoules (40 W).

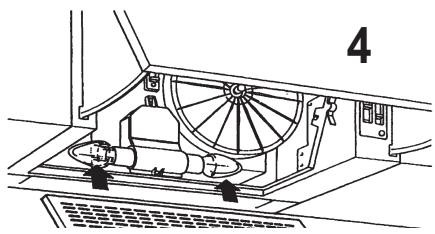

• Pour les replacer, enlevez les filtres àGRAISSE comme indiqué au paragraphe "filtres à graisse" (fig. 4) et vous avez ainsi accès aux ampoules.
• Remplacez la ou les ampoules défectueuses par des modèles identiques et remettez les filtres àgraissse en place.

Installation

• La hotte doit toujours être installée au centre de la zone de cuisson.
• Installez la hotte à une distance de sécurité d'au moins 65cm en hauteur d'un plan de cuisson électrique, gaz ou mixte.
• Assurez-vous que le couvercle éventuel de l'appareil de cuisson (cuisinière,...) puisse se relever sans gène.
• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• L'installation de votre appareil doit être réalisée par un technicien qualifié.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique contrôlée).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Dans le cas où l'appareil est relié directement à une installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Montage

• Tous les accessoires nécessaires à l'installation sont livrés avec l'appareil.
• À l'aide du gabarit, positionnez les trous de fixation au mur des pattes-support et percez les trous correspondant aux chevilles (bord supérieur de la hotte aligné avec le haut des meubles adjacents). Fixez les pattes-support à l'aide des vis appropriées.

Préparation de la hotte

• Avant de procéder au montage mural, il est nécessaire d'adapter la profondeur de la hotte à celle des meubles adjacents.
• La profondeur de la hotte peut être réglée de 27 à 36 cm.

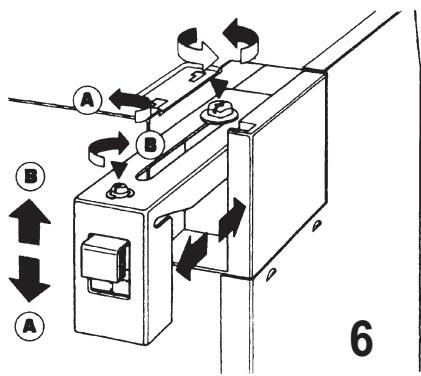

Réglage de la profondeur:

1 - Mesurez la profondeur du corps des meubles entre lesquels la hotte doit être installée. 2 - Desserrez les vis de réglage des crochets de suspension supérieure (fig. 6), tirez les crochets à la bonne dimension et rebloquez ces vis, (à tête hexagonale). 3 - Desserrez les vis de maintien de la tôle inférieure d'écartement (fig. 7), la tirez à la bonne dimension et rebloquez les vis. Cette tôle d'écartement en forme d'équerre à ailes inégales peut être inversée suivant la profondeur recherchée.

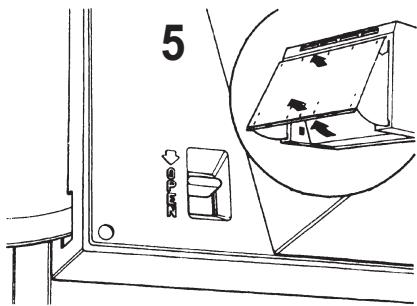

Préparation du auvent

• Cette hotte peut être équipée d'une façade semblable à celle des meubles de la cuisine et fixée sur l'auvent. 1 - Ouvrez entièrement l'auvent, et actionnez la touche de verrouillage située à l'intérieur et à l'avant gauche (fig. 5) pour rabattre complètement l'auvent. 2 - Percez les avant-trous sur l'intérieur de la façade en utilisant le gabarit de perçage prévu à cet effet. 3 - Placez l'auvent sur le panneau en alignant les trous et vissez à l'aide des vis fournies. Ne le remonter sur la hotte qu'après installation au mur.

Montage mural

• Accrochez la hotte par ses crochets de suspension sur les pattes-support fixées au mur.
• Pour éviter tout déboitement accidentel, percez et fixez au mur les 2 équerres de sécurité (livrées avec l'appareil) de façon à ce qu'elles appuient sur les crochets de suspension.

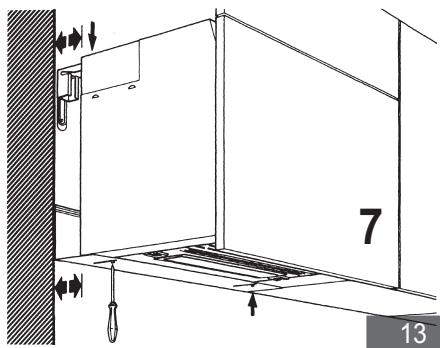

• Parfaire, s'il y a lieu, l'alignement avec les meubles adjacents à l'aide des vis de réglage des crochets de suspension (fig. 6).

Fixation complémentaire aux meubles adjacents

• Après avoir retiré les filtres àGRAISSES, utilisez les trous apparents dans les parois latérales de la hotte pour la fixation sur les meubles adjacents. (Le gabarit fourni peut être utilisé avant le montage mural).

Montage de la buse d'évacuation

• Suivant le choix des conduits d'évacuation, mettre en place la buse d'évacuation 0 100 mm ou 120 mm qui se fixe sur la boîte arrêté par un système baiornette.

Raccordement

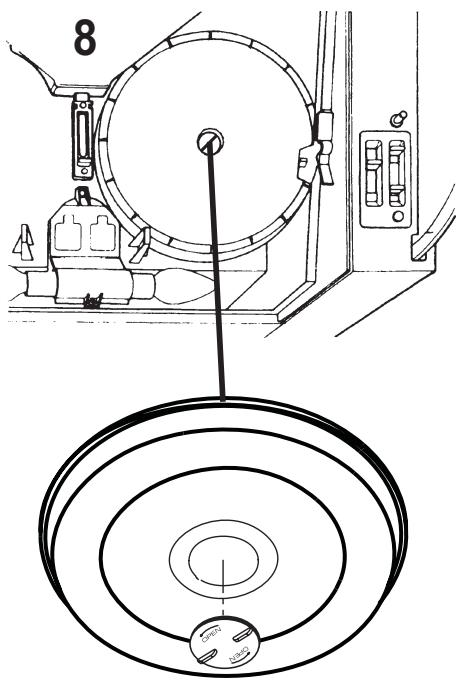

À l'intérieur de la hotte se trouve un levier de réglage (fig. 8) permettant la sélection "évacuation" ou "recyclage" (accessible après avoir retiré les filtres à graisse).

• Levier vers le bas: recyclage (sortie air par ouies avant supérieures).
• Levier vers le haut: évacuation (sortie par buse arrière). Ces positions sont à respecter impérativement suivant l'utilisation.

Raccordement à un conduit individuel ou collectif

• Raccordez la hotte à un conduit (cheminée non utilisée) individuel ou collectif en utilisant des éléments de raccordement et tuyaux en matière ininflammable.
• Les hottes utilisées en version évacuation ne doivent pas contrarier les ventilations existantes ainsi que les extractions, et ceci en conformité avec le document technique unifié (DTU n°61.1)
• Les installations de raccordement doivent être effectuées selon les règles de l'art et de sécurité, et le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans

les combles.

• Il est interdit d'utiliser les cheminées servant de conduit à fumées.

Evacuation en recyclage

• Après avoir placé le levier de réglage sur la position recyclage (vers le bas) et après avoir installé les filtres à charbon actifs (comme indiqué dans la partie utilisation de cette notice et conformément à la notice jointe au kit de recyclage) l'air recyclé est rejeté par les ouies situées à la partie supérieure de la façade de la hotte.
• Dans ce cas, l'auvent de la hotte doit impérativement être tiré à fond pour dégager entièrement les ouies de la façade.

Remontage du auvent (tôle et façade assemblées)

• Prenez l'auvent par sa partie inférieure et introduisez les deux guides-glissières supérieurs dans leurs logements respectifs.
• Faire pivoter l'auvent vers le bas en introduisant les 2 guides-glissières inférieurs et basculer l'auvent jusqu'à sa fermeture.
• Effectuez une réouverture de

l'auvent pour vous assurer du bon fonctionnement et de la présence de la butée en fin d'ouverture.

• Suivant le poids de la façade, la résistance de frottement de l'auvent peut être réglée par l'intérieur au moyen de vis situées aux angles à l'avant de l'appareil (fig. 9).
• Effectuez, s'il y a lieu, un dernier alignement avec les meubles adjacents en agissant sur les vis de l'auvent fixant la façade.

Raccordement électrique

• Branchez le cordon de l'appareil sur une prise de courant normalisée de 10/16 A raccordée à la terre (2P + T) et située de préférence au-dessus de la hotte et accessible.
• Si la prise de courant n'est pas accessible en permanence, il est nécessaire de prévoir dans l'installation un interrupteur omnipolaire ayant une ouverture de contact de 3 mm minimum.
• L'installation doit être conforme à la Norme NFC 15.100.
