MODE D'EMPLOI KL650THX KLIPSCH
- LIRE ces instructions.
- CONSERVER ces instructions.
- RESPECTER tous les avertissements.
- Suivre toutes les instructions.
- NE PAS utiliser cet appareil à proximité de l'eau.
- NETTOYER UNIQUEMENT avec un chiffon sec.
- NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
- NE PAS installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
- UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
- UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommendé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.
- NE PAS exposer cet appareil à des éclaboussures ou des égouts et veiller à ce qu'aucun récipient rempli de liquide, tel qu'un vase, ne soit posé dessus.
Le point d'exclamation contenu dans un triangle équilatéral avertit l'utilisateur de la présence, dans la documentation qui accompagne l'appareil, de consignes d'utilisation et de maintenance importantes.
L'éclair fléché dans un triangle équilateral avertit l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur de l'appareil et d'une valeur suffisante pour constituer un risque de choc électrique.
AVERTISSEMENT : Pour réduire les risques d'incidents et d'électrocution, ne pas exposer cet appareil à la pluie ni à l'humidité.
AVERTISSEMENT: Ne pas poser sur ce produit de sources de flammes nues telles que des bougies.
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.
ATTENTION: Ce produit a été conçu pour être alimenté
Entretien et nettoyage
La finition résistante des enceintes ne nécessite qu’un dépoussiérage. Évitez d’utiliser des produits de nettoyage abrasifs ou à base de solvant ainsi que des détergents agressifs. La poussière peut être enlevée de la grille du haut-parleur à l’aide d’une brosse d’aspirateur ou d’un chiffon humide.
Merci d'avoir acheté ces enceintes Klipsch THX® Ultra2™. Lorsque vous aurez lu ce manuel et raccordé le système, vous bénéficierez des résultats de plus de 60 ans d'études techniques rigoureuses et d'un programme supérieur de recherche et développement. Comme tous les produits Klipsch, ces enceintes bénéficient de la technologie de haut-parleur à pavillon Klipsch Tractrix® qui a servi de ligne directrice au premier modèle Klipschorn® développé en 1946 et à tous les produits qui ont suivi. Le haut-parleur à pavillon permet aux enceintes d'offrir une
réponse dotée de haute sensibilité, de faible distorsion, de réponse en fréquence uniforme et de large dispersion, ce qui se traduit par une supériorité inégalée du « son Klipsch » au niveau de la puissance, des détails et de la dynamique.
Deballage
La manière la plus simple de retirer l'enceinte de son carton d'emballage est de retourner celui-ci de façon à avoir le côté ouvert posé sur une table ou le sol, avec les rabats bien écartés. Puis enlevez le carton en le tirant vers le haut. Retirez tous les matériaux d'emballage autour de l'enceinte et de la grille et remettez-les dans le carton. Conservez le tout pour une expulsion éventuelle future. Chaque enceinte est livrée avec des pieds en caoutchouc qu'il faut mettre en place afin d'éviter tout endommagement de l'enceinte ou de la surface sur laquelle elle est posée (figure 1).
Figure 1
Placement
Les enceintes THX Ultra2 offrent un fonctionnement optimal lorsqu'elles sont placées conformément aux directives THX à partir desquelles les présentes instructions ont été définies. Mais ne vous découragez pas si des compromis sont nécessaires ou s'il faut déplacer un peu les composants du système dans la pièce pour des raisons esthétiques. Les enceintes ont été conçues de façon à offrir une excellente qualité sonore pour une assez grande variété d'emplacements dans le cadre d'une installation home-cinéma 5.1, 6.1 ou 7.1 canaux. C'est particulièrement vrai pour les enceintes WDST™ (Wide Dispersion Surround Technology - technologie de diffusion large) qui offrent bien plus de possibilités de placement que les enceintes conventionnelles. En fin de compte, l'important est que le son vous plaise et convienne à votre système de cinéma-maison. Avant de rentrer dans les détails, voici quelques considérations universelles concernant le placement.
Règles générales
- Le son des enceintes avant est en général meilleur lorsque les haut-parleurs d'aigus sont à peu près à la hauteur de l'oreille d'un auditeur assis. Si cela n'est pas possible (comme c'est souvent le cas pour les enceintes centrales), il est conseillé d'incliner légèrement l'enceinte de façon à l'orienter vers la zone d'écoute. Le son des enceintes ambiphoniques est en général meilleur lorsqu'elles sont placées légèrement au-dessus du niveau de l'oreille d'un auditeur assis.
- Si vous mettez les enceintes dans un meuble, essayez de les reculer suffisamment pour que leurs faces avant soient alignées sur l'avant du meuble.
- Dans la mesure du possible, disposez chaque enceinte de façon à ce que les distances entre son haut-parleur de graves d'une part, et le sol, le mur arrière et le mur latéral d'autre part, soient légèrement différentes. En outre, il peut être préférable d'avoir les enceintes avant gauche et droite à différentes distances des murs latéraux les plus proches, afin d'améliorer les graves.
- Pour toute enceinte, la restitution des graves est très influencée par la distance entre l'enceinte et les limites de la pièce, notamment les murs et le sol. Le niveau de restitution des graves augmente si vous rapprochez l'enceinte d'un mur et il diminue si vous l'en éloignez. Ainsi, l'intensité des graves la plus forte sera obtenue en plaçant l'enceinte dans un coin, et la plus faible en plaçant l'enceinte au centre de la pièce.

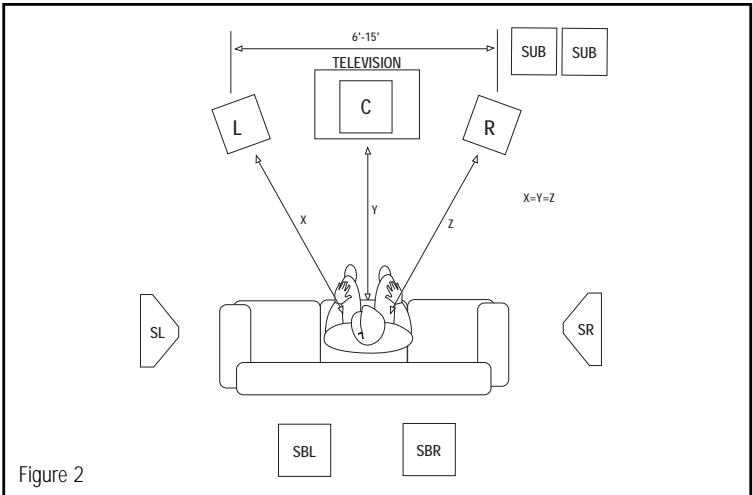

La figure 2 représente un système d'enceintes 7.1 canaux disposées conformément à la norme THX-Ultra2. (La configuration 5.1 canaux est semblable, sans les enceintes ambiophoniques à l'arrière de la zone d'écoute.) Des enceintes de type LCR (Left, Center, Right) KL-650-THX ou KL-525-THX sont utilisées pour les canaux avant gauche, central et droit. Les enceintes ambiophoniques gauche et droite sont des enceintes de type WDST™ KS-525-THX. Les enceintes arrière, de type LCR KL-650-THX ou KL-525-THX, sont proches l'une de l'autre. Dans certaines installations, il peut être préférable d'utiliser des enceintes KS-525-THX pour les canaux ambiophoniques arrière en raison de leur faible encombrement. Leur conception de type WDST convient bien pour cette application. Deux caissons de graves KW-120-THX sont nécessaires pour obtenir la puissance de sortie THX Ultra2 maximale. Ces spécifications sont valables pour une très grande pièce ; dans de nombreuses installations, un seul KW-120-THX convient parfaitement. L'amplificateur d'extrêmes-graves KA-1000-THX peut piloter un ou deux caissons de graves. Dans les systèmes à deux caissons de graves, il est en général préférable de rapprocher ceux-ci au lieu de les écarter.
Enceintes avant LCR
Normalement, toutes ces enceintes doivent être des KL-650-THX ou des KL-525-THX, mais l'enceinte centrale peut en fait être différente des enceintes gauche et droite. (Vous pouvez par exemple associer une paire d'enceintes avant gauche et droite KL-650-THX avec une enceinte KL-525-THX au centre.) L'enceinte de canal central doit être centrée par rapport à la largeur de l'écran du téléviseur, juste au-dessus ou au-dessous de celui-ci, ou bien derrière, dans le cas d'un écran à projection avant acoustiquement transparent. Les enceintes gauche et droite doivent être placées à égale distance des bords de l'écran du téléviseur. La distance exacte dépend de la taille de l'écran. Un bon point de départ consiste à placer les enceintes gauche et droite de façon à former un triangle équilatéral avec la position d'écoute. Étant donné que l'enceinte centrale aide à ancrer le son au niveau de l'écran, un écart trop important des enceintes gauche et droite est en général préférable à un rapprochement trop serré. Les enceintes gauche et droite doivent être orientées vers la position d'écoute (figure 2). Dans certaines installations, il peut être souhaitable d'accrocher les enceintes avant LCR au mur que de les poser sur des supports ou dans un meuble. Pour le permettre, les enceintes KL-650-THX et KL-525-THX sont configurées de façon à permettre l'utilisation des équerres de mur ou de plafond OmniMount® 60.0 (voir la figure 3). Vous trouvez des instructions d'installation détaillées dans le mode d'emploi OmniMount.
Enceintes ambiphoniques gauche et droite
Dans une installation 5.1 ou 7.1 canaux, les enceintes ambiophoniques gauche et droite sont des KS-525-THX placées sur les côtés de la zone d'écoute, en général sur ou contre les murs. Elles doivent être légèrement surélevées par rapport au niveau de l'oreille d'un auditeur assis, soit à 150 ou 180 centimètres du sol. Si vous le souhaitez, vous pouvez reculer les enceintes le long du mur jusqu'à ce qu'elles forment un angle de 20 degrés en avant de la position d'écoute, en particulier dans le cas d'un système 5.1 canaux. La technologie ambiophonique à large dispersion de l'enceinte KS-525-THX vous donne beaucoup de latitude si nécessaire, et les résultats obtenus restent bons dans des configurations qui s'écartent fortement de l'idéal. L'enceinte KS-525-THX possède une encoche en trou de serrure permettant de l'accrocher au mur. Pour utiliser cette encoche en trou de serrure, il suffit d'une vis ou d'un clou de taille requise qui dépasse légèrement du mur. Dans la mesure du possible, la vis ou le clou doit être fixé dans un poteau d'ossature murale ; si ce n'est pas le cas, pour les murs en plâtre ou en plaques de plâtre, veillez à utiliser des ancrages adaptés. En outre, l'enceinte KS-525-THX est configurée de façon à permettre l'utilisation des équerres de mur ou de plafond OmniMount® 20.0 (figure 3). Vous trouvez des instructions d'installation détaillées dans le mode d'emploi OmniMount.
Figure 3
Enceintes ambiphoniques arrêté
Outre les enceintes ambiphoniques gauche et droite, les spécifications du système 7.1 canaux THX Ultra2 exigent deux enceintes ambiphoniques placées derrière la zone d'écoute et émettant vers l'avant, de préférence écartées de un à deux mètres au maximum. Ces enceintes peuvent être des enceintes de type LCR KL-650-THX ou KL-525-THX, placées sur des supports ou, idéalement, accrochées au mur arrière. Comme les enceintes ambiphoniques gauche et droite, elles doivent être légèrement surélévées par rapport au niveau de l'oreille d'un auditeur assis, soit à 150 ou 180 centimètres du sol. Dans certaines installations, il peut être préférable d'utiliser des enceintes KS-525-THX pour les canaux ambiphoniques arrière en raison de leur faible encombrement. Leur conception de type WDST convient bien pour cette application. Il est conseillé d'écarté les deux enceintes ambiphoniques arrière KS-525-THX un peu plus que les enceintes LCR.
Caissons de graves
Deux caissons de graves KW-120-THX et un amplificateur KA-1000-THX sont nécessaires pour obtenir la puissance de sortie THX Ultra2 maximale. Ces spécifications sont valables pour une très grande pièce ; dans de nombreuses installations, un seul KW-120-THX convient parfaitement. Le KW-120-THX offre de bonnes performances dans de nombreuses et diverses positions. Toutefois, vous en tirerez le meilleur en suivant ces directives simples :
- Bien que l'orientation du caisson de graves ne joue pas un rôle essentiel, évitez de placer l'avant (haut-parleur) de l'enceinte contre un mur.
- La puissance émise par le caisson de graves augmente lorsqu'on le rapproche d'un mur et atteint son maximum lorsqu'on le met dans un coin. Dans la mesure du possible, mettez le caisson de graves contre ou près d'un mur.
- Dans la plupart des pièces, la restitution des graves par un caisson est la plus agréable lorsque celui-ci est placé dans un coin à une distance suffisante des portes et autres ouvertures. Si possible, commencez par ce point.
- Lorsque plusieurs caissons de graves sont utilisés, les meilleures performances sont en général obtenues en les mettant ensemble dans la même partie de la pièce, sans les écarter.
Bien entendu, il existe des exceptions à ces règles générales, car les pièces ou systèmes ne sont jamais parfaitement identiques. Une fois le caisson de graves raccordé au système et réglé au moins approximativement (voir les détails dans le mode d'emploi du KA-1000-THX), vous pouvez essayer d'améliorer le résultat par tâtonnements.
Raccordements
Remarque: Un bon raccordement des enceintes à l'amplificateur ou au récepteur est essentiel pour l'obtention d'un son de qualité supérieure. Suivez attentivement les instructions ci-dessous. Des raccordements mal réalisés risquent d'entraîner un mauvais fonctionnement de l'amplificateur ou de l'endommager.
Le câblage interne des enceintes Klipsch THX Ultra2 est réalisé par du câble de haut-parleur sur mesure. Sa conception fait appel à des fils de cuivre de grande pureté et de différents diamètres, soigneusement sélectionnés et bobinés de façon à assurer une transmission optimale des signaux de différentes fréquences. Vous tirerez le maximum de vos enceintes en les reliant à l'amplificateur ou au récepteur à l'aide de fils de type ou de haute qualité identique, en vente chez un détaillant. (Le KW-120-THX est livré avec une longueur de 6 mètres de câble de
haut-parleur THX Ultra-certified équipé de connecteurs de qualité professionnelle adaptés aux prises jack du caisson de graves et de l'amplificateur KA-1000-THX associé.) Nous recommandons d'utiliser des fils de cuivre multibrin d'au moins 2 mm2 de section (calibre 16). Pour les grandes longueurs, il est conseillé d'utiliser une plus grosse section (calibre plus faible) pour maintenir une bonne réponse en fréquence et minimiser la perte de puissance. À l'arrivée de chaque enceinte KL-650-THX, KL-525-THX ou KS-525-THX se trouvent deux paires de bornes de raccordement, l'une pour l'alimentation du haut-parleur d'aigus et l'autre pour celle des haut-parleurs de graves. Pour le câblage conventionnel, ces paires de bornes sont reliées par des cavaliers métalliques dorés, pouvant être retirés pour le bi-câblage ou la bi-amplification. Nous allons d'abord décrire le simple câblage, puis les autres possibilités. Toutes les informations relatives au simple câblage s'appliquent aussi au bi-câblage.
Tout d'abord: TYPES de connecteurs
Fil nu. Séparez les deux conducteurs sur environ 25 mm, puis dénudez leurs extrémités sur environ 6 mm. (Une pince à dénuder simplifie cette opération, mais vous pouvez aussi entailler le pourtour de l'isolant jusqu'au fil à l'aide d'un canif ordinaire.) Torsadez en serrant bien les brins de chaque conducteur traversants, puis insérez dans ces trous les extrémités dénudées des fils. Vissez chaque écrou sur le fil en serrant à la main. Vérifiez à chaque extrémité du raccordement qu'aucun brin de fil ne met en contact les deux bornes entre elles ni ne touche un brin de l'autre conducteur, afin d'éviter un mauvais fonctionnement ou un endommagement de l'amplificateur.
Broches. Beaucoup de câbles d'enceintes préfabriques sont pourvus de terminaisons à broches métalliques les broches dans ces trous. Vissez chaque écrou sur la broche en serrant à la main. Ne serrez pas à fond.
Vérifiez à chaque extrémité du raccordement qu'il n'y a aucun contact métallique entre les deux broches, entre les deux bornes ou entre une broche et une borne, afin d’éviter un mauvais fonctionnement ou un endommagement de l’amplificateur.
Figure 4
Cosses à fourche. Certains câbles d'enceintes sont pourvus de connecteurs en U appelés cosses à fourche. Desserrez les écrous d'une paire de bornes de raccordement et placez chaque crosse à fourche à cheval sur la borne. Vissez chaque écrou sur la crosse en serrant à la main et inspectez les cosses pour vous assurer qu'elles sont bien en place. Vérifiez à chaque extrémité du raccordement qu'il n'y a aucun contact métallique entre les deux cosses, entre les deux bornes ou entre une crosse et une borne, afin d'éviter un mauvais fonctionnement ou un endommagement de l'amplificateur.
Il existe d'autres types de connecteurs spéciaux permettant de faciliter le raccordement des enceintes. Adressez-vous à un revendeur/agréé Klipsch pour obtenir des suggestions et de plus amples détails.
Enceintes à amplificateur : respect de la polarité
Le respect de la polarité ou phase est primordial pour le raccordement des enceintes. En effet, si le raccordement est déphasé, les graves et l'image acoustique sont dégradés.
La façon la plus simple d'assurer le raccordement en phase des enceintes est de toujours relier
Figure 5
les bornes de sortie positive et négative de l'amplificateur ou du récepteur aux bornes d'entrée correspondantes des enceintes : borne positive (+, rouge) à la borne positive et borne négative (-, noire) à la borne négative (figure 4).
La plupart des câbles préfabriques possèdent des connecteurs de couleur facilitant le raccordement aux entrées et aux sorties. Si ce n'est pas le cas de vos câbles ou si vous fabriquez vous-même vos câbles à partir de fil à deux conducteurs, recherchez sur ceux-ci des repères d'identification. Ils sont, en général, constitués de caractères imprimés, d'une bande ou d'une ligne en relief le long de l'un des conducteurs.
Bi-câblage - Le bi-câblage consiste à raccorder des câbles distinctes des bornes de sortie de l'amplificateur ou du récepteur aux bornes d'entrée d'enceinte correspondant au haut-parleur d'aigus et au haut-parleur de graves (figure 5). Cela se traduit par une résistance électrique entre l'amplificateur et l'enceinte inférieure à celle que présente un simple câblage réalisé avec des fils de la même section. Dans certains cas, le bi-câblage peut être préférable au simple câblage à fils de forte section, plus gros et probablement moins souples.
Pour raccorder en bi-cablage les enceintes THX Ultra2, desserrez les écrous des bornes de raccordement et retirez les cavaliers métalliques reliant les bornes du haut-parleur d'aignus à celles du haut-parleur de graves. En respectant la polarité, raccordez un câble aux bornes de raccordement du haut-parleur d'aignus et un autre aux bornes de raccordement du haut-parleur de graves. Acheminez les deux câbles jusqu'à l'amplificateur ou au récepteur et raccordez-les au même canal. (En particulier, ne raccordez pas un câble à une sortie d'enceinte A et l'autre à une sortie d'enceinte B dans le cas d'un amplificateur ou d'un récepteur à commutation d'enceintes A/B.) Les amplificateurs risquent d'être gravement endommagés si les cavaliers ne sont pas retirés.
Bi-amplification - En bi-amplification, le haut-parleur d'aigus et les haut-parleurs de graves sont pilotés par des amplificateurs distincts, alimentés par la même sortie de préamplificateur. La bi-amplification est déconseillée pour toutes nos enceintes. En général, cette opération ne présente aucun avantage par rapport à l'utilisation d'un seul amplificateur plus grand. De plus, une forte dégradation du son peut être provoquée par une mauvaise mise en œuvre. Si toutefois vous désirez la bi-amplification, utilisez le même modèle d'amplificateur pour les sections des aigus et des graves (afin d'éviter des erreurs de réponse en fréquence résultant de gains d'amplification différents), et n'oubliez pas de retirer les cavaliers reliant les deux paires de bornes d'entrées de l'enceinte. Les amplificateurs risquent d'être gravement endommagés si les cavaliers ne sont pas retirés.
Réglages de gestion des GRAVES
Les processeurs et les récepteurs ambiophoniques utilisent ce que l'on appelle la gestion des graves : il s'agit de faire en sorte que les basses fréquences des différents canaux soient envoyées aux enceintes capables de bien les reproduire et qu'elles évitent les petites enceintes qui ne le peuvent pas. Les enceintes Klipsch THX Ultra2 sont optimisées pour un réglage de filtre THX. (Théoriquement, cela correspond à une fréquence de coupure de 80 Hz avec une section passe-haut à 12 dB/octave qui alimente les enceintes satellites et une section passe-bas à 24 dB/octave qui alimente l'amplificateur d'extrêmes-graves.) Un tel filtre est intégré dans les systèmes de gestion de graves de tous les récepteurs et processeurs homologués THX. Les fil
Les des composants abhophoniques non THX ont en général une fréquence de coupure de 80 à 100Hz avec des pentes de 12 à 24 dB/octave. Bien que le filtrage THX soit idéal pour les enceintes Klipsch THX Ultra2, ces autres filtres permettent en général d'obtenir des résultats acceptables. Dans tous les cas, le réglage « Small » doit être sélectionné dans le menu de configuration d'enceintes du récepteur ou du processeur pour toutes les enceintes LCR et abhophoniques Klipsch THX Ultra2.
Entretien et maintenance
Le nettoyage de vos enceintes ne demande qu’un époussètage de temps en temps. N’utilisez jamais de produits de nettoyage abrasifs ou à base de solvant ni de détergents puissants. Vous pouvez nettoyer les grilles à l’aide d’une brosse d’aspirateur.
