MODE D'EMPLOI DVH710BE1 DE DIETRICH
- Dimensions d'encastrement 04 Inventaire des pièces livrées 04 Raccordement à l'eau 05 Évacuation des eaux usées 06 Raccordement électrique 07
- Encastrement dans la niche 08
- Mise à niveau par le réglage des pieds 08 Appareil encastré sous une table de cuisson 09 Montage des rehausses 09 Montage du panneau de porte 10
- Joints phoniques 11
Fixation dans la niche 11
- Équilibrage de la porte (droite et gauche) 11
- Remontage de la plinthe 12 Tableau pour découpe de la plinthe 12
Important :
Lors de l'encastrement, utilisez le schéma d'installation joint.
Important :
Veuillez lire attentivement ce guide d'installation afin de respecter les consignes de
mise en place et de montage de votre appareil.
Conseil :
Ce guide d'installation est valable pour plusieurs modèles. De légères différences
de détails et d'équipements peuvent apparaître entre votre appareil et les descriptions
presentées.
Important :
Après déballage, vérifie que votre appareil n'ait pas subi de dégâts pendant le transport.
Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur.
Danger:
Dans le cas d'un mauvais fonctionnement de l'appareil, débranchez l'appareil (retirez la
prise) ou coupez le circuit concerné et fermez le robinet d'arrivée d'eau. Prenez contact avec notre service après-vente.
Important :
Tous les travaux électriques et hydrauliques nécessaires à l'installation de l'appareil
doivent être réalisés par un electricien et un plombier qualifiés.
- Assurez-vous après avoir installé votre appareil, que celui-ci ne repose pas sur le câble d'alimentation ou sur les tuyaux d'arrivée et de vidange des eaux.
- Pendant toute l'installation, l'appareil doit être maintenu débranché du secteur.
- Vérifiez que le circuit de mise à la terre de votre installation électrique est conforme à la règlementation en vigueur.
- Les données de branchement électrique indiquées sur la plaque signalétique de votre appareil et celles du secteur doivent correspondre.
Important :
Pour votre sécurité, ne laissez pas la porte de votre lave-vaiselle entièrement ouverte en utilisant.
Au cas où l'installation de votre lave-vaiselle se fait sur un sol moquette, veillez à régler les pieds afin de laisser un espace d'aération sous l'appareil.
Vous souplesez encastrer votre appareil sous un plan déjà existant, à condition que la niche corresponde aux dimensions du croquis. (Fig. 01).
Fig. 1
- Inventaire des PIECES livrées
| P1 | 3 | Coupelles de patin |
| P2 | 1 | Plaque anti-buée autocollante |
| P3 | 1 | Joint mousse d'insonoration |
| P4 | 1 | Réhausse régable |
| P5 | 1 | Clé de réglage patin avant |
| P6 | 2 | Joints phoniques + autocollants de fixation (si besoin) |
| P7 | 2 | Vis inférieur de positionnement du panneau |
| P8 | 4 | Vis de fixation du panneau |
| P9 | 2 | Vis fixation de l'appareil au meuble |
| P10 | 1 | Collier de raccord vidange |
Raccordement à l'eau
Ce lave-vaisse peut être alimenté en eau froide ou chaude jusqu'à 60°C maximum. Pour une alimentation en eau chaude, vérifiez que votre tuyau d'origine permet le raccordement (marquage rouge sur le tuyau).
Nous vous recommandons cependant un raccordement à une arrivée d'eau froide.
Votre appareil est equipped d'un tuyau d'alimentation d'une longueur de 1,50 m.

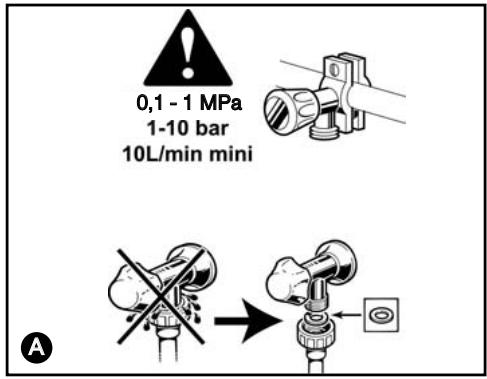

Branchez le tuyau à un robinet à nez filtré, diamètre 20/27 (3/4" BSP).
Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs ci-dessous :
Débit : 10 l/min.
Pression : 1 bar à 10 bar (0.1 - 1 MPa)
Dans le cas d'une pression élevée, veuillez prévoir un régulateur de pression. Votre service des Eaux vous renseignera sur la pression des eaux de votre région.
Attention :
Si vous utilisez un robinet auto-perceur, vérifiez que le débit d'eau est suffisant. Vérifiez la présence du joint d'étanchéité et le bon serrage du raccord A.
N'utilisez pas pour le raccordement, des tuyaux déjà employés précédemment.
Évitez toute purge et/ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau, en particulier au moment d'encastrer l'appareil sous le plan B.
Si l'appareil est branché à des conduites neuves ou n'a pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation d'eau. Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obstruer le filtre placé dans le tuyau d'alimentation d'eau.
DANGER: Le symbole
Le symbole vous indique que le tuyau est équipé d'un dispositif électrique permettant de couper l'arrivée d'eau (selon modèle). Ne laissez pas ce tuyau dans l'eau, et ne le coupez pas.
Conseil :
Tout raccordement sur une canalisation d'eau entraîne obligatoirement un risque de fuite, quelles que soient les précautions prises. Aussi, fermez toujours le robinet d'arrivée d'eau lorsque vous n'utilisez pas votre appareil.

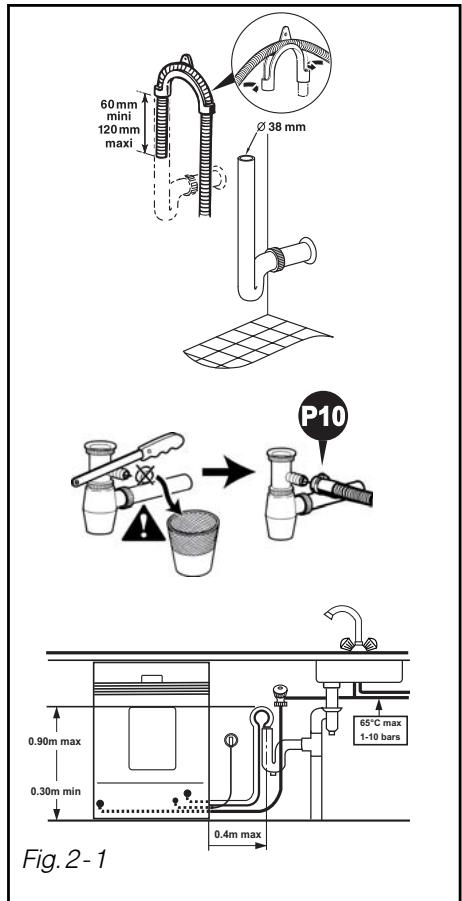

- Evacuation des EAUX USEES
Vous pouvez raccorder l'extrémité du tuyau d'évacuation soit :
- Sur un siphon ventilé (Fig. 2-1).
- Sur un siphon d'évier (Fig. 2-1).
Lors d'un raccordement sur un siphon, vous ne devez retirer l'obturateur du siphon. Emmanchez ensuite l'embout caoutchouc à fond. Ajoutez un collier de serrage 10
Conseil :
Veillez à bien maintenir le tuyau de vidange au moyen d'un lien afin d'éviter toute inondation.
Le branchement pour l'évacuation doit se trouver à une hauteur comprise entre 0,30 m (minimum) et 0,90 m (maximum) du sol (Fig. 2-1).
La longueur standard du tuyau de vidange est de 1.50m. Vous pouvez si nécessaire augmenter la longueur de votre tuyau de vidange (3 m maximum). Dans ce cas vérifie que la vidange est correcte. Le tuyau doit reposer au sol et ne monter à la verticale qu'à proximé du système de vidange.

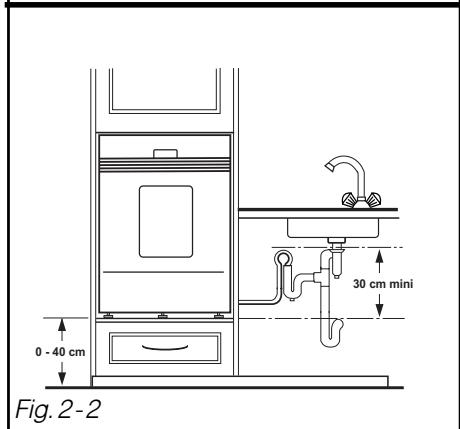

Pour les appareils installés en colonne, le système de vidange ne doit pas dépasser le dessus du lave-vaisselle et se situer à 30 cm minimum par rapport au bas de l'appareil (Fig. 2-2).
Important :
Lors de la mise en place du tuyau, tirez progressivement afin de ne pas le plier. Évitez toute piqure ou étranglement du tuyau qui pourrait empêcher ou ralentir l'écoulement de l'eau.
- Raccordement electrique
L'appareil doit être à l'arrêt au moment du branchement sur le circuit électrique.
Avant de brancher votre appareil, assurez-vous que:
- La tension du secteur indiquée sur la plaque signalétique de votre appareil correspond à la tension du secteur fournie par votre installation.
- Notre compteur et les fusibles peuvent supporter l'intensité de votre lave-vaisse. Un fusible de 10 Ampères minimum est nécessaire.
Si vous devez brancher vos propres appareils à une tension d'alimentation différente de celle indiquée sur vos propres, connectez un transformateur approprié.
Conseil :
Faites appel à un electricien qualifié pour faire les modifications ou assurez-vous de la conformité de votre installation électrique.
Cet appareil doit obligatoirement être raccordé directement à une prise de courant comptant une borne de mise à la terre.
Dans tous les cas, le branchement doit répondre aux normes en vigueur dans le pays concerné, ainsi qu'aux prescriptions supplémentaires de la Compagnie d'Electricité.

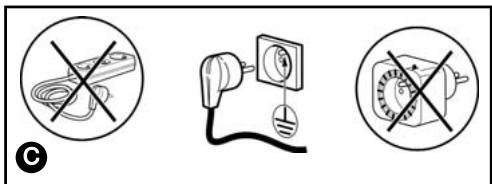

Attention :
La prise de courant doit rester accessible même après l'installation de votre appareil.
L'appareil ne doit pas être raccordé à l'aide d'une rallonge électrique, d'une prise multiple, ou d'un programmateur électrique différé C.
Notre responsabilité ne saurait être engagée, en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.
Votre lave-vaiselle est conforme aux directives européennes 73/23/CEE (Directive basse tension), 89/336/CEE (Compatibilité électromagnétique) modifiées par la directive 93/68/CEE.
Danger:
Pour votre sécurité, cette opération doit impérativement être effectuée par le service après-vente du fabricant ou par une personne habilitée de qualifications similaires afin d'éviter tous dangers.
Appareil livré sans prise de courant
Danger:
Les fils du câble d'alimentation de l'autre appareil sont colorés d'après les codes suivants :
Terre
-Bleu
Neutre
Phase
Dans le cas où les couleurs du câble ne correspondent pas à votre prise de courant, procédez comme suit : Le fil de couleur vert et jaune doit être connecté au raccord de votre prise de courant marqué de la dette E, du symbole 1 ou de couleur vert et jaune.
Le fil de couleur bleu doit être connecté au raccord marqué de la dette N ou de couleur noire.
Le fil de couleur marron doit être connecté au raccord marqué de la phase L ou de la couleur rouge.

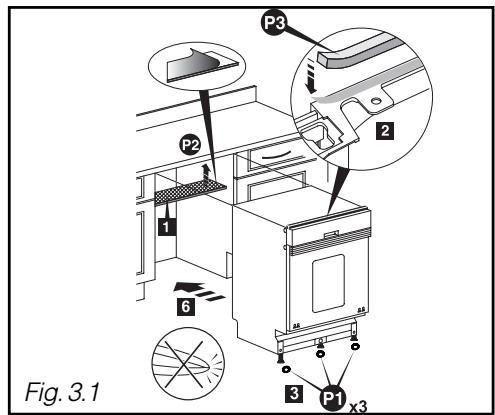

Encastrement dans la NICHE
- Collez l'anti-buée (Fig. 3.1)
Collez la mousse d'encastrement (Fig. 3.1)
- Clippez les trois coupelles sous les patins pour faciliter le glissement du lave-vaisselle (Fig. 3.1).

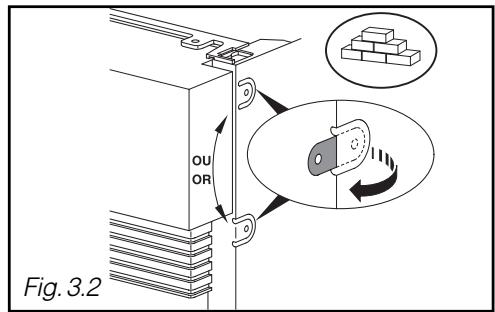

Dans le cas d'un plan de travail en marbre ou matériel similaire, vous devez fixer votre lave-vaisselle par des vis latérales ; pour cela, avant la mise en niche, dépliez une patte de chaque côté des panneaux latéraux (Fig. 3.2).

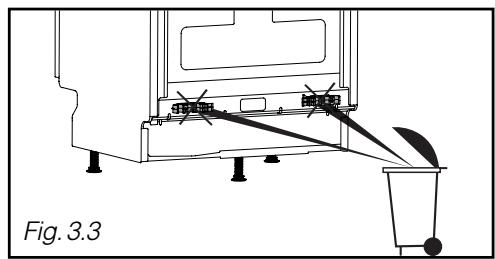

- Retirez les supports tuyaux (Fig. 3.3). Glissez l'appareil, ATTENTION de ne pas plier les tuyaux.

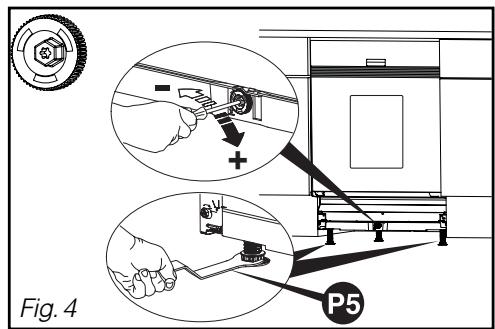

- Mise a niveau par le reglage des PIEDS
Les pieds avant sont réglables, ajustez-les si nécessaire à l'aide de la clé fournie. Le pied central est réglable à l'aide de la molette rouge. (visseuse avec douille de 8, clé à pipe de 8 ou tournevis torx T20).
Une bonne mise à niveau est nécessaire pour une parfaite fermeture et étanchéité de la porte (Fig. 4).
Assurez-vous que la porte du lave-vaiselle se ferme correctement, sans frottements latéraux.
Danger:
Si votre plan de travail est équipé d'une table de cuisson située au-dessus de votre lave-vaisselle, il est impératif de rajouter une isolation thermique sur le dessus de votre lave-vaisselle. Vous pouvez vous procurer cet ensemble d'isolation auprès de votre revendeur. Pensez à aménager un espace entre le tuyau de gaz et le dessus de votre lave-vaisselle.
Montage des rehausses

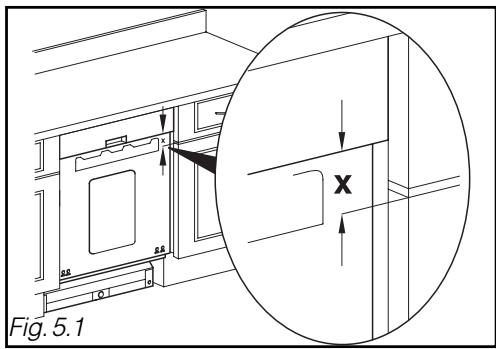

- Mesurez la cote X entre le bas du bandeau et le haut de la porte du meuble adjacent (Fig. 5.1)

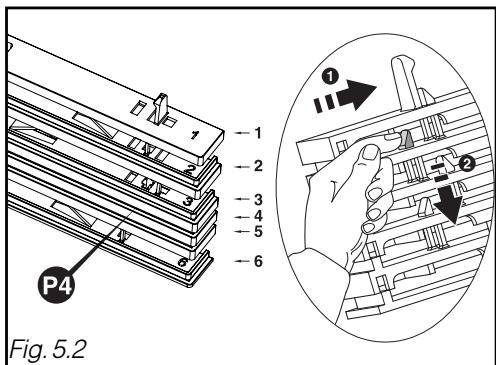

Voir tableau ci-dessous (Fig. 5.2) pour définir le nombre de réhausses à clipper sur le bandeau.
| X | N° |
| 0 - 6.5 mm | 0 P4 |
| 6.5 - 8.5 mm | 1 |
| 8.5 - 13 mm | 1 + 6 |
| 13 - 15 mm | 1 + 2 |
| 15 - 20 mm | 1 + 2 + 6 |
| 20 - 23 mm | 1 + 2 + 3 |
| 23 - 27 mm | 1 + 2 + 3 + 6 |
| 27 - 30 mm | 1 + 2 + 3 + 4 |
| 30 - 35 mm | 1 + 2 + 3 + 4 + 6 |
| 35 - 40 mm | 1 + 2 + 3 + 4 + 5 |
| 40 - 50 mm | 1 + 2 + 3 + 4 + 5 + 6 |

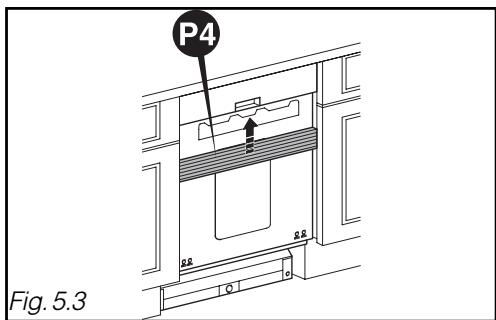

-Clippez l'ensemble de réhausses 4 sur le bandeau de l'appareil (Fig. 5.3).
Important :
La hauteur du panneau plus la cote X doit pas excéder 620 mm pour permettreverture de la porte
Conseil :
Si la hauteur de l'ensemble réhausse ne vous convient pas, vous avez la possibilité de le déclipper et de le réajuster.
Montage du panneau de porte

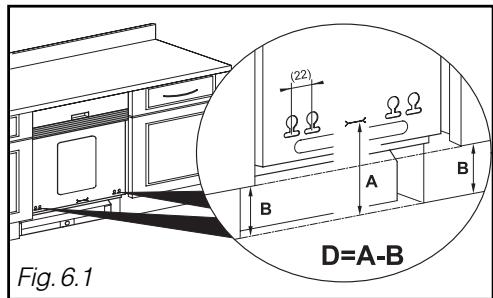

-Mesurez la distance entre le sol et le bas du panneau de porte du meuble adjacent (cote B, Fig. 6.1)
- Mesurez la distance entre le sol et le marquage au bas du panneau de porte (cote A)
- Calculez la cote D = A - B, tracez un trait à la cote D à l'arrête du panneau, en partie basse. (Fig. 6.2)

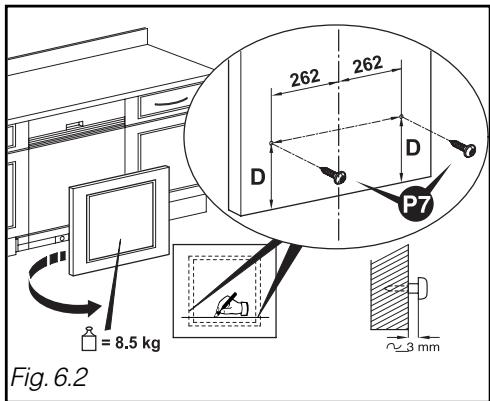

- Positionnez les deux emplacements de vis à 262 mm de l'axe du panneau bois. Mettre les 2 vis (Fig. 6.2)
- Positionnez votre panneau de porte en engageant les 2 vis dans les trous de la porte du lave-vaisselle (Fig. 6.3)
- Plaquez le panneau bois sur la porte en comprimant légèrement les rehausses si besoin (Fig. 6.3).
- atéralement si besoin par rapport au bandeau. Mettre les 2 vis (Fig. 6.4).
- Si problème de vissage, décalez la vis de 22 mm.

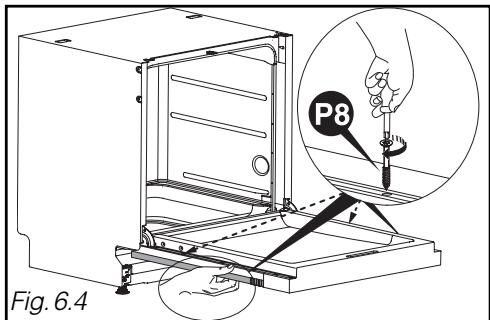

- En cas de besoin, rajoutez 2 vis supplémentaires F3 en remplacement des 2 vis inférieures de contre-porte (vis inox). (Voir flèches en pointillé).
Attention :
Si le panneau de bois est très dur, veill
Les à faire un avant-trou avant le vissage.

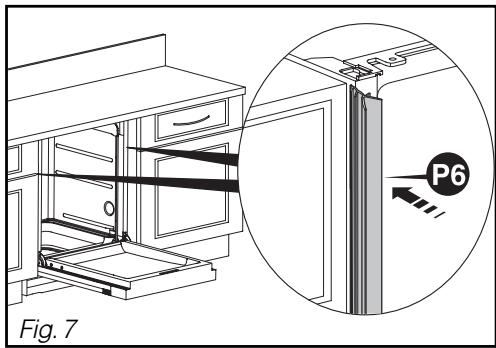

JOINTS phoniques
Pour une meilleure insonorisation de l'appareil encastre, installez les joints d'insonorisation. (selon modèle). (Fig. 7)
Dans le cas d'un espace plus grand, collez le joint sur le panneau à l'aide des adhésifs fournis (F3 Fig. 7)

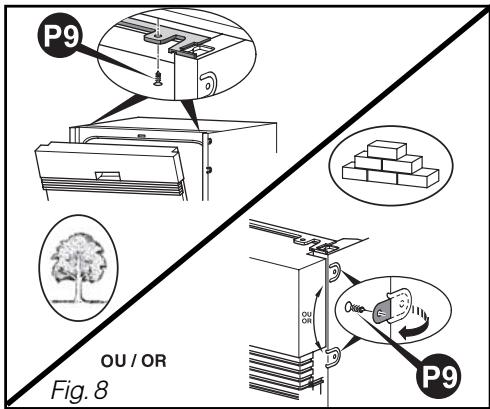

Fixation dans la NICHE
Fixez votre lave-vaiselle à l'aide des vis sous le plan de travail (voir Fig. 8) ou par les pattes que vous avez dépliées (Fig. 3.2)
Attention :
La vis fournie est prévue pour un panneau d'épaisseur minimum 16 mm. Si l'épaisseur est inférieure à 16 mm, changez de vis ou la raccourcir.
Equilibrage de la porte (DROITE et GAUCHE)
Ajustez la tension des ressorts, si nécessaire, pour compenser le poids du panneau d'habillage. Réglez de manière identique à droite et à gauche (Fig. 9).
La porte est correctement équilibrée si elle ne retombe pas lourdement à l'ouverture et si elle reste horizontale en position ouverte.
Remontage de la plinthe
Remontez la plinthe en la découpant si nécessaire suivant une cote P (voir tableau et Fig. 10.1)
Calcul de la cote P (Tableau Fig. 11) :
- Reprenez la cote B de la Fig. 7.1, mesurez le jeu J entre le sol et le dessous du lave-vaisselle. Calculez B - J.
- Mesurez la cote de profondeur de plinthe E (Fig. 10.1) entre la plinthe du meuble et la façade du meuble. Relevez la valeur P dans le tableau donné par E et B - J.
(exemple : Si E = 100, B - J = 140, alors P = 23).
- Sur une largeur de 600, découpez la plinthe sur une hauteur de la valeur de P.
Dans le cas d'une plinthe spécifique pour le lave-vaisse, vous pouvez vous procurer auprès du SAV un kit de fixation indépendant. Dans ce cas, la hauteur de la plinthe sera H = B - P (Fig. 10.2).
Fig. 10.1
Fig. 11
Tableau pour decoupe de la plinthe
| Hauteur de découvert P = |
| B.J.E | 10 | 15 | 20 | 25 | 30-75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 |
| 170 | 46 | 49 | 51 | 52 | 54 | 52 | 50 | 47 | 44 | 41 | 36 | 30 | 23 |
| 165 | 42 | 45 | 47 | 48 | 50 | 48 | 46 | 43 | 40 | 37 | 32 | 27 | 20 |
| 160 | 39 | 41 | 43 | 45 | 46 | 44 | 42 | 40 | 37 | 33 | 29 | 24 | 17 |
| 155 | 35 | 38 | 40 | 41 | 43 | 40 | 39 | 36 | 34 | 30 | 26 | 21 | 15 |
| 150 | 32 | 35 | 37 | 38 | 40 | 37 | 36 | 34 | 31 | 28 | 24 | 19 | 13 |
| 145 | 30 | 32 | 34 | 36 | 37 | 35 | 33 | 31 | 29 | 25 | 22 | 17 | 12 |
| 140 | 28 | 30 | 32 | 33 | 35 | 32 | 31 | 29 | 26 | 23 | 20 | 16 | 11 |
| 135 | 26 | 28 | 30 | 31 | 32 | 30 | 29 | 27 | 24 | 22 | 18 | 14 | 10 |
| 130 | 24 | 26 | 28 | 29 | 30 | 28 | 27 | 25 | 23 | 20 | 17 | 13 | 9 |
| 125 | 23 | 24 | 26 | 27 | 29 | 27 | 25 | 23 | 21 | 19 | 16 | 12 | 8 |
| 120 | 21 | 23 | 25 | 26 | 27 | 25 | 24 | 22 | 20 | 18 | 15 | 11 | 8 |
| 115 | 20 | 22 | 23 | 24 | 26 | 24 | 22 | 21 | 19 | 17 | 14 | 11 | 7 |
| 110 | 19 | 21 | 22 | 23 | 24 | 22 | 21 | 20 | 18 | 16 | 13 | 10 | 7 |
| 105 | 18 | 20 | 21 | 22 | 23 | 21 | 20 | 19 | 17 | 15 | 12 | 10 | 6 |
| 100 | 17 | 19 | 20 | 21 | 22 | 20 | 19 | 18 | 16 | 14 | 12 | 9 | 6 |
| 95 | 16 | 18 | 19 | 20 | 21 | 19 | 18 | 17 | 15 | 13 | 11 | 9 | 6 |
| 90 | 16 | 17 | 18 | 19 | 20 | 18 | 17 | 16 | 15 | 13 | 11 | 8 | 6 |
| 85 | 15 | 16 | 17 | 18 | 19 | 18 | 17 | 15 | 14 | 12 | 10 | 8 | 5 |
| 80 | 14 | 15 | 17 | 17 | 18 | 17 | 16 | 15 | 13 | 12 | 10 | 8 | 5 |
1/ À l'attention de l'utilisateur
- Consignes de sécurité 4 Protection de l'environnement 5 Lavage économique et écologique 5
2/ Description de votre appareil

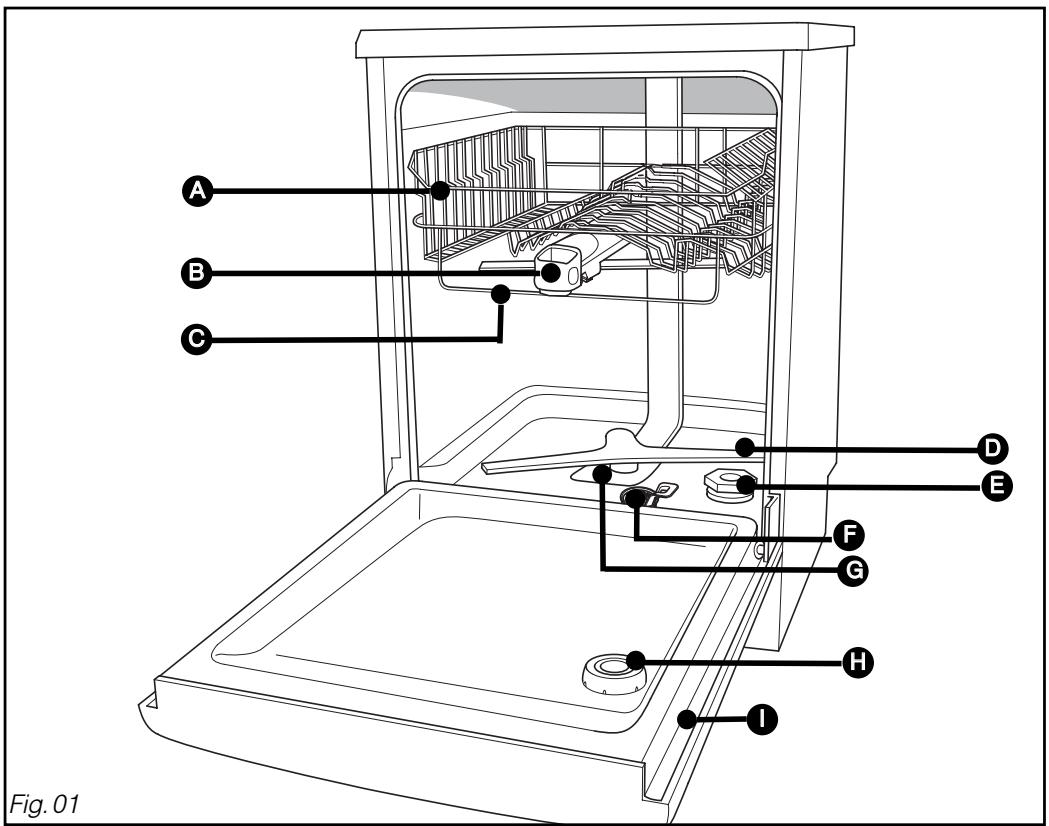

- Présentation générale du lave-vaisselle 6

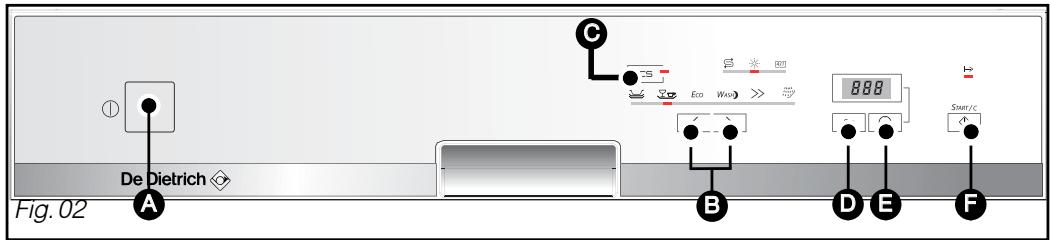

- Présentation du bandeau de commande 7
4/ A FAIRE avant la premiere utilisation
- Mesurez la durée de l'eau et besoin du détergent 9 Tableau de dureté 9
5/ Produit lessiviels et reglages de l'adoucisseur

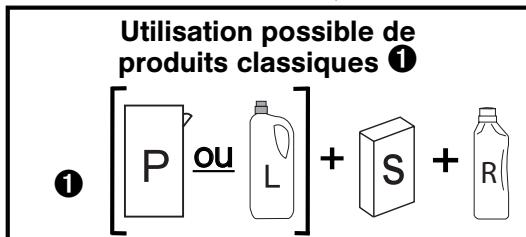

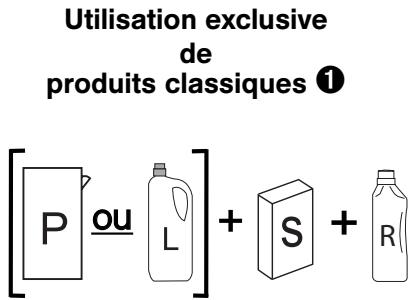

Pour les produits classiques 10
Pour les produits multifonctions 11
8/ Equipement de votre lave-vaisselle

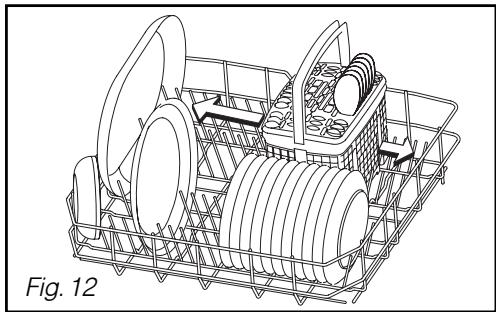

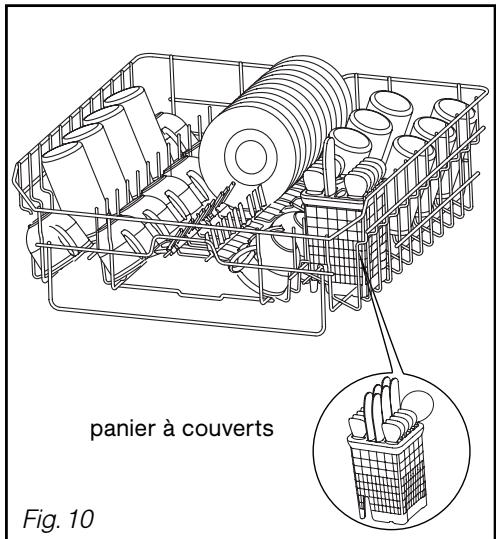

Le panier inférieur 14 Le panier supérieur 15 Le panier à couvert 16
Nettoyage de votre appareil

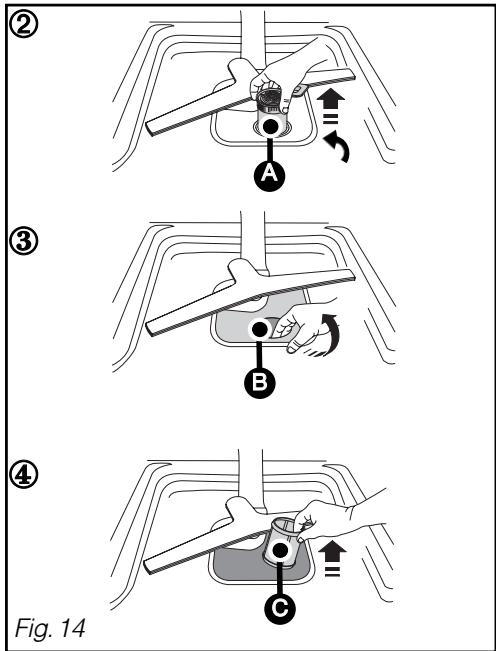

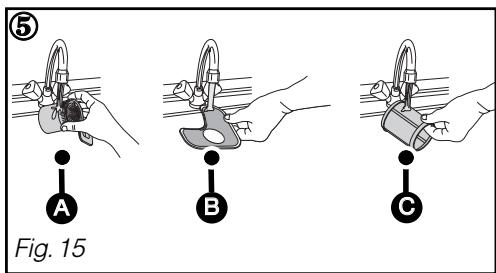

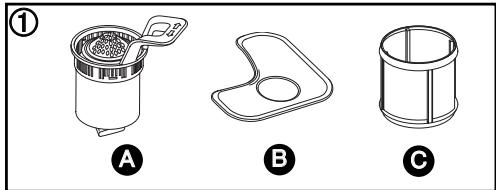

- Nettoyage des filtres à déchets 21
14/ Service après-vente
Interventions 28
Important: Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre conscience de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.
Installation
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez que votre appareil n'ait pas subi de dégâts pendant le transport. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur.
- Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation. Pendant toute la durée de l'installation, le lave-vaisselle doit être maintenu débranché du secteur.
- Les données de branchements électriques indiquées sur la plaque signalétique de votre appareil, et celles du secteur doivent correspondre.
- Une fois votre appareil installé, la prise doit rester accessible.
- Ne modifie pas ou n'essaie pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
- Si votre installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'à un électricien et un plombier qualifiés. Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
- Les parois du lave-vaiselle ne doivent en aucun cas être percées.
Sécurité des enfants
- Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. - Éloignez les jeunes enfants de l'appareil pendant son fonctionnement.
- Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouche et la gorge. Ils peuvent être extrêmement dangereux s'ils sont ingérés. Évitez le contact avec la peau et les yeux. Assurez-vous que le réservoir est vide à la fin du cycle de lavage.
- Laissez les détergents hors de portée des enfants et n'introduisez aucun détergent dans la machine jusqu'au moment de démarrer le programme de lavage. L'eau de votre lave-vaisselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte.
- Ne permettez pas que vos enfants jouent ou s'assoient sur la porte lorsque celle-ci est ouverte.
- Après avoir déballé votre appareil, laissez les emballages hors de portée des enfants. Tenez tous les matériaux d'emballage hors de portée des enfants (ex. : sacs en plastique, polystyrène etc.) car ils peuvent être dangereux pour les enfants : Risque d'étouffement.
Utilisation
- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorières ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermé
- N'utilisez que des produits spécifiques conçus pour votre lave-vaisselle (Sel adoucissant, Detergent et produit de rinçage).
- te ou de l'eau chaude pourrait vous éclabousser. Le lave-vaisselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil.
- N'utilisez jamais de dissolvants chimiques dans votre appareil, car cela pourrait occasionner un risque d'explosion.
- Fermez toujours la porte de votre appareil après avoir chargé ou sorti de la vaisselle.
- Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil.
- Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
- Débranchez votre appareil avant toute intervention technique.
- Évitez de placer votre appareil à proximité immédiate d'un appareil de cuisson ou de chauffage, ici afin d'éviter tout risque de dommage par la chaleur;
- N'introduisez pas dans votre lave-vaisselle des articles qui ne sont pas certifiés pour le lavage en machine.
- Si vous avez retiré une pièce de vaisselle avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes éventuels de produit de lavage.
- En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.
Protection de l'environnement
Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
Votre appareil contient également de nombreux matériels recyclables. Il est donc marqué de ce logo afin de vous indiquer que dans les pays de l'Union Européenne les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et
électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.
Nous vous remercions pour votre collaboration à la protection de l'environnement.
LAVAGE économique et écologique
- Débarrasssez votre vaisselle des restes d'aliments (os, pépins...).
- Ne prélavez pas votre vaisselle à la main (consommation d'eau inutile).
- Exploitez pleinement les capacités de votre lave-vaisseau. Le lavage sera économique et écologique.
- Choisissez toujours un programme de lavage adapté au type de vaiselles et en fonction de son degré de salissures.
- Évitez les surdosages de détergents, de sel régénérant et de liquide de rinçage. Observez les recommandations inscrites dans ce guide (pages 9-10-11) ainsi que les indications mentionnées sur les emballages de produits.
- Assurez-vous du bon réglage de l'adoucisseur d'eau (voir page 10).
- Presentation generale du lave-vaisselle
Panier supérieur F Filtre à déchets Θ Distributeur de produits de lavage G Filtre principal Θ Fil gabarit anti-blocage Distribution de produit de finçage D Bras d'aspersion inférieur • Plaque signalétique (Réf. S. A. V) Θ Réservoir à Sel régénérant
Conseil :
Ce guide d'utilisation est valable pour plusieurs modèles. De légères différences de
détails et équipements peuvent apparaître entre votre appareil et les descriptions générées.
On/off:
Appuyez sur cette touche pour mettre votre lave-vaisselle en marche.
Choix d'un programme : procedez par appui court successif sur l'une ou l'autre touche pourCHOISIR VOYRE PROGRAMME.
appuyez sur cette touche pour sélectionner le programme automatique
- Un appui long : accès au menu de réglages :
- réglement de l'adoucisseur,
- activer ou désactiver les voyants "sel régénérant", et/ou "produit de rinçage", ou la fonction "4 en 1" (selon réglage adoucisseur page suivante).
3 Choix d'un lavage en départ différé.
Appuyez sur cette touche pour différer le programme de 1 à 12 heures.
F START/C: Appuyez sur cette touche pour démarrer votre programme.
En cas d'erreur, pour annuler une sélection ou un programme en cours, maintenez cette touche appuyée pendant 3 secondes.
Sel :
allumé; vous indique le manque de sel régénérant.
Liquide de rinçage :
allumé; vous indique le manque de produit de rinçage.
allumé ; vous indique que la fonction est activée ; les programmes sont alors automatiquement adaptés en cas d'utilisation de tablette multifonction.
allumé ; vous indique que votre programme est en cours.
Important :
Pour que votre lave-vaisselle vous donne un résultat de lavage et de séchage impeccable et sans trace, vous devez bien le régler, grâce au système d'adoucissement de l'eau qui fonctionne avec du sel régénérant.
Le calcaire, l'eau de pluie en s'infiltrant dans le sol se charge de sels minéraux, certains minéraux se retrouvent sous forme solide communément appelée calcaire. Il réduit l'efficacité de lavage du détergent, encraste le lave-vaisselle et laisse des traces blanches sur la vaisselle.
Plus une eau est calcaire, plus elle est dite «dure».
Selon la dureté de l'eau de votre ville, utilisez les produits les mieux adaptés.
Il existe plusieurs types de produits, comment désirer :
Pour une vaisselle impeccable, préférez l'utilisation conjointe de produits classiques:
Le produit de lavage pour un nettoyage parfait de la vaisselle (poudre, liquide ou tablettes standards). Le sel régénérant pour permettre le bon fonctionnement de l'adoucisseur d'eau de votre lave-vaisselle. Le liquide de rinçage pour faciliter le séchage et éliminer les traces de goutte d'eau.
Important :
N'utilise jamais de liquide pour vaisselle à la main.
Pour un comportement d'utilisation et dans certaines conditions de dureté d'eau seulement < 25°F les produits multifonction peuvent rendre superflue l'utilisation de liquide de rinçage et ou de sel.
- Les "deux en un" contiennent des détergents, du liquide de rincage ou un agent faisant fonction de sel.
- Les "trois en un" contiennent des détergents et du liquide de rincage et un agent faisant fonction de sel.
- Les "quatre en un" contiennent en plus des additifs qui préviennent l'usure des verres de mauvaise qualité et ou préviennent les risques de corrosion de l'inox.
Important :
Respectez les consignes du guide d'utilisation et les recommandations figurant sur l'emballage des détergents multifonction.
Conseil :
En cas de doute, contactez le fabricant du détergent si la vaisselle est très mouillée à la fin du programme ou si des dépôts calcaires apparaissent.
- Mesurez la DURETE de l'eau et choisissez le type de détergent : classiques ou multifonction
Avant toute chose, en un simple geste, vous pouvez tester la teneur en calcaire de votre eau grâce à la bandelette-test livrée avec votre lave-vaisselle ou vous renseigner auprès de votre service local de distribution des eaux pour connaître le degré de dureté de votre eau.
- Laissez couler l'eau du robinet pendant quelques instants.
- Remplissez un verre d'eau. Trempez la bandelette sortie de son étui pendant 3 secondes.
- Attendez 1 minute, secouez et observez les couleurs pour connaître la durée de votre eau.
Tableau de DURETE
| Bandelette | □□□□□ | ■□□□□ | ■■□□□ | ■■□□□ | ■■□□□ | ■■□□□ | ■■□□□ |
| Dureté | 0-10°F | 10-18°F | 18-25°F | 25-40°F | 40-55°F | 55-70°F | >70°F |
| Eau | Non dure | Peu dure | Peu dure | Dure | Dure | Dure | Très dure |
| Adoucissement et usage de sel | Facultatif | Indispensable si produits classiques | Indispensable si produits classiques | Indispensable | Indispensable | Indispensable | Indispensable |
1 produits classiques : P : détergent Poudre ou L : détergent Liquide + S : Sel régénérant + R : produit de Rincage 2 produits multifonction : pastilles "multifonction"
- Voiture appareil doit être réglé spécifique pour l'utilisation des produits classiques.
Procedez comme suit au réglage de l'adoucisseur sur le tableau de commande :
- Ce réglage s'effectue à l'aide de la touche "SET" ; un appui long vous permet d'accéder au menu. Ensuite un appui court pour régler l'adoucisseur.
- Le réglage de l'adoucisseur est alors indiqué sur l'écran de H0 à H6. Le réglage usine est H4.
- Pour modifier ce réglage (selon la durée de l'eau) procédez par appuis courts successifs sur l'une ou l'autre touche <. L'écran vous indique le réglage. -La validation est automatique après 10 secondes environ sans appui sur "SET".
- L'appui sur "SET" vous permet de valider le réglage.
| Bandelette | □□□□□ | ■□□□□ | ■□□□□ | ■□□□□ | ■□□□□ | ■□□□□ | ■□□□□ |
| Dureté | 0-10°F | 10-18°F | 18-25°F | 25-40°F | 40-55°F | 55-70°F | >70°F |
| Produitsclassiques | H0 | H1 | H2 | H3 | H4 | H5 | H6 |
Réglage sortie usine H4
Important :
Il est très important de régler correctement l'adoucisseur.
- En cas de réglage trop faible, risques de traces calcaires.
- En cas de réglage trop fort risque d'opalisation des verres.
En cas de déménagement, ajuster de nouveau le réglage de l'adoucisseur.
Les pastilles classiques
non multifonction dans le compartiment extérieur (Fig 04)
ou pour un fonctionnement optimal, tirez le tiroir du distributeur et disposez la pastille. (Fig 05)

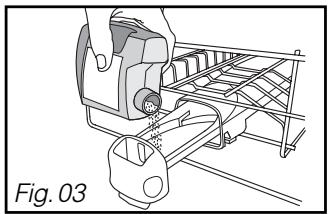

Les poudres ou les liquides dans le tiroir du distributeur (fig 03)
Remplissez au moins jusqu'au repère min. pour une vaisselle peu sale et maxi pour une vaisselle sale, en cas de vaisselle très sale et pour les programmes avec prélavage, nous vous recommandons d'ajouter 5 g de lessive (une cuillère à dessert) dans la cuve de votre lave-vaisselle conformément au tableau des programmes.
Important :
Conservez ces produits hors de portée des enfants et à l'abri de l'humidité.
N'utilisez que des produits spécialement conçus pour lave-vaisselle.
- POUR LES PRODUITS MULTIFONCTION (Dureté d'eau < à 25°F)
- Voiture adoucisseur doit être réglé, ensuite votre appareil s'adaptera automatiquement à l'utilisation des produits multifonction.
- Procédez au réglage de l'adoucisseur :
- Ce réglage s'effectue à l'aide de la touche "SET" ; un appui long vous permet d'accéder au menu. Ensuite un appui court pour régler l'adoucisseur.
- Le réglage de l'adoucisseur est alors indiqué sur l'écran de H0 à H6. Le réglage usine est H4.
- Pour utiliser les pastilles multifonction, vous devez modifier ce réglage. Pour cela, procédez par appuis successifs sur l'une ou l'autre touche de sélection <<>> jusqu'à sélectionner H0 ou H1 ou H2 selon la durée de l'eau.
- Procédez au réglage de la fonction “ 41 ” (facultatif)
- Appuyez sur la touche "Set" jusqu'à faire clignoter le voyant "4/1". Appuyez ensuite sur l'une ou l'autre touche de sélection.
- (voyant éteint) désactive la fonction "4/1". 4711 : (voyant clignotant) correspond à l'activation de la fonction "4/1" avec le réglage "Transparence Eclats". "Transparence Eclats" vous permet de privilégier la brillance de la vaisselle.
- : (voyant allumé fixe) correspond à l'activation de la fonction "4/1" avec le réglage "Sèch net". "Sèch net" renforce le résultat de séchage en cas de performance moindre. - La validation est automatique après 10 secondes environ sans appui sur "SET".
- Le voyant “4/1” devient alors allumé “fixe” si l'option a été sélectionnée.
| Bandelette | □□□□□ | □□□□□ | □□□□□ |
| Dureté | 0-10°F | 10-18°F | 18-25°F |
| Produits multifonction Fonction désactivée | HG 4/1 | HI 4/1 | H2 4/1 |
| Produits multifonction "Transparence Eclats" | HG 4/1 | HI 4/1 | H2 4/1 |
| Produits multifonction "Séch'net" | HG 4/1 | HI 4/1 | H2 4/1 |
Important :
Le réglage produits multifonction permet de désactiver les voyants d'alerte de produits de rinçage et de sel uniquement sur H0 et "4 en 1".

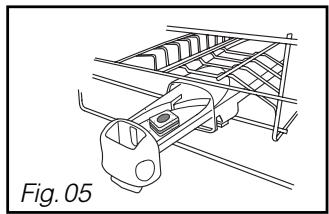

Le chargement de la pastille multifonction
Pour faciliter le chargement de la lessive, le distributeur est situé en face avant du panier supérieur. Il est compatible avec tous les produits recommendés pour lave-vaisselle.

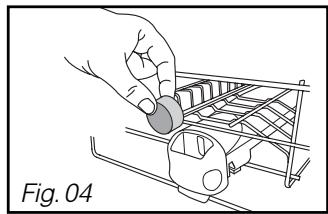

- Disposez la pastille dans le compartiment extérieur (Fig. 04 page précédente), ou pour un résultat optimal, tirez le tiroir du distributeur et disposez la pastille à l'intérieur. (Fig. 05 page précédente). Fermez le distributeur.

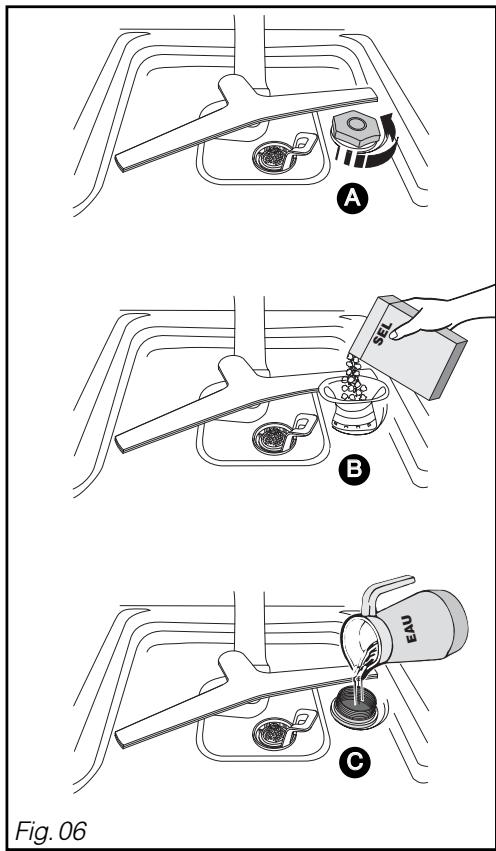

Le chargement du sel régénérant (Fig. 06)
Important :
Utilisez du sel régénérant spécial lave-vaisselle, n'utilisez en aucun cas du sel de table ou du sel alimentaire qui risqueraient d'endommager votre appareil.
A. Dévissez et enlevez le bouchon du réservoir de sel. B. Remplissez le réservoir avec du sel regénérant spécialement conçu pour lave-vaisse. Utilisez l'entonnoir livré avec votre lavevaisselle. La première fois, complétez avec de l'eau jusqu'au bord du réservoir.
- Réglage du niveau de sel régulant :
Il s'éclaire lorsqu'il faut ajouter du sel. APRÈS un replissage, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le replissage n'est pas complet) par exemple lors de la mise en service avec l'échantillon.
Il peut être désactivé comme indiqué dans le paragraphe “Pour les produits multifonction” tableau de réglage.
Important :
En cas de débordement du sel, il est recommandé d'enlever les cristaux de sel pour éviter les risques d'oxydation de la cuve et effectuez un programme de trempage.
Révissez bien à fond le bouchon du réservoir.

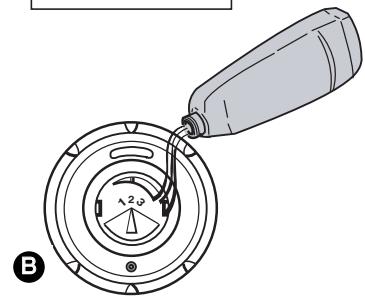

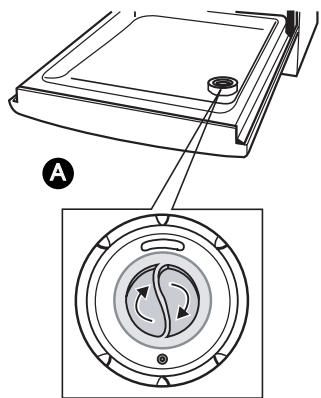

Le produit de recharge (Fig. 07)
Important :
Utilisez du produit de rinçage spécial lave-vaisselle, il vous permettra d'obtenir une vaisselle sèche et brillante.
Remplissez le réservoir de produit de rinçage à la mise en service jusqu'à affleurer le haut du levier de réglage.
Régliez si nécessaire, le réglage d'origine est 2. Après quelques cycles, en cas de mauvais séchage ou de traces, augmenter le réglage en tournant le levier (fig. 07 : repère 3 pour augmenter)
- Repérage du niveau de liquide de rinçage :
Il s'éclaire lorsqu'il faut ajouter du produit. Il peut être désactivé comme indiqué dans le paragraphe "Pour les produits multifonction" tableau de réglage.
Important :
En cas de débordement du produit sur la porte lors du remplissage, épongez l'excès pour éviter la formation de mousse.
Fig. 07
Très important :
Vaisselle non appropriée pour le lavage en machine
- Les planches à découverts en bois,
- Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur,
- Les objets en étain et en cuivre,
-La vaisselle et les couverts collés,
- Les couverts avec manches en bois, en corne ou en nacre,
- Porcelaine antique ou peinte à la main.
Lors d'achat de vaisselle, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

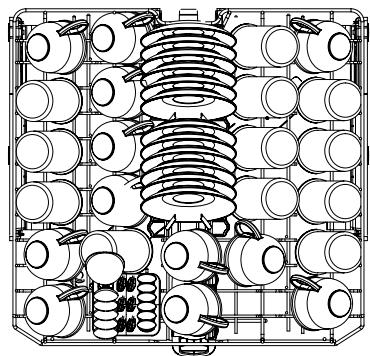

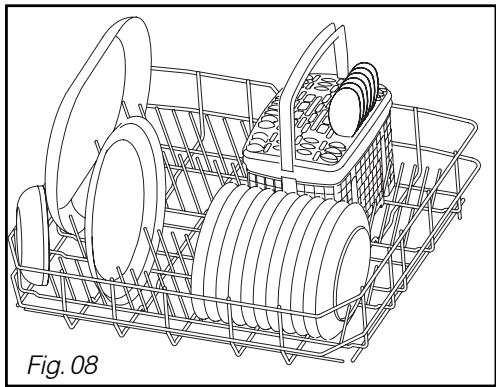

Le PANIER inférieur
Disposez la vaisselle de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.
Placez les plats, les poêles de grand diamètre sur les côtés.
Évitez d'intercaler, d'accélérer et de superposer les assiettes plates et creuses. (Fig. 08)

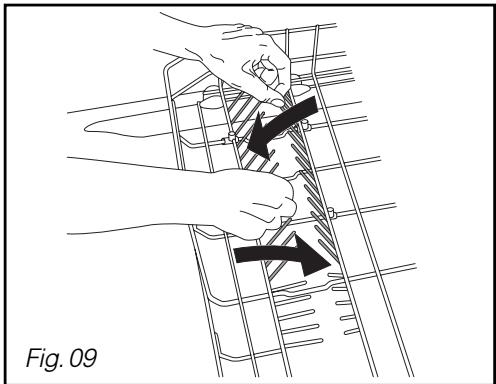

Les picots rabattables facilitent le rangement de vos grands récipients. (Fig. 09) (selon modèle).
Conseil :
Lorsque vous rentrez le panier inférieur, vérifiez qu'aucun objet ne bute dans le fil gabarit du panier supérieur pour ne pas bloquer le moulinet.
Déchéance de la vaisselle
Videz d'abord le panier inférieur pour éviter de faire tomber d'éventuelles gouttes d'eau du panier supérieur sur le panier inférieur.
Le PANIER supérieur

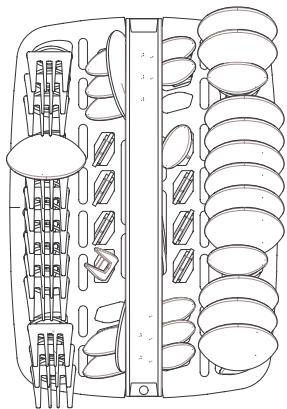

Ce panier est destiné plus particulièrement à recevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc...
Rangez votre vaisselle de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bols etc...).
Vous pouvez ranger également tasses, louches etc... sur supports escamotables (Fig. 10)
Conseil :
Orientez le creux des verres, des tasses, des bols vers le bas.
-Réglage en hauteur du panier supérieur
(selon modele)
Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier charge. (Fig. 11)
① Réglage en position HAUTE :
Soulevez doucement votre panier de chaque côté jusqu'à enclenchement.
② Réglage en position BASSE :
Soulevez-vous le panier à fond des deux côtés pour déverrouiller et raccompagnez-le ensuite jusqu'à la position BASSE.
Important :
Vérifiez que le réglage des deux glissants
sières est à la même hauteur : panier à l'horizontale.

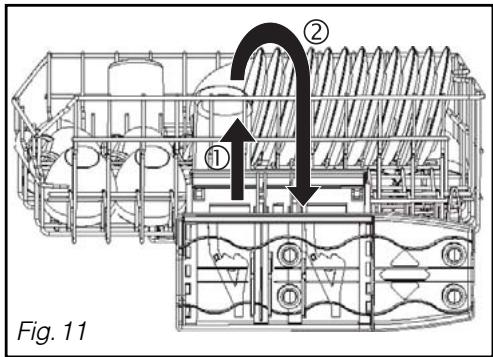

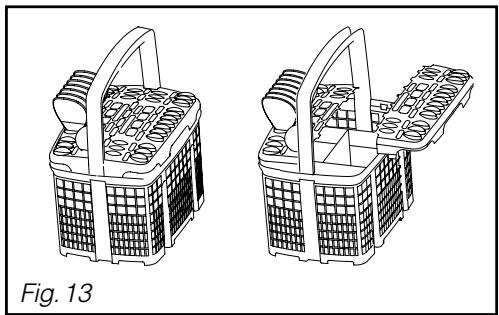

Le panier à couverts est coulissant pour vous permettre un chargement modulable.
Il peut être disposé à n'importe quel endroit du panier inférieur. Ainsi, vous pouvez effectuer des chargements divers en fonction des pièces de vaisselle (Fig. 12).
Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (si il est réglable, selon modèle).

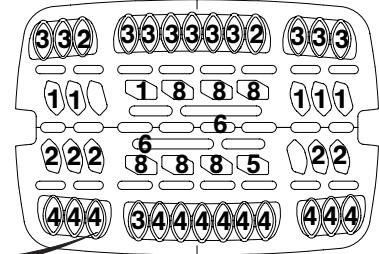

Pour un lavage et un séchage optimum, utilisez ces grilles de séparation en totalité ou partiellement.
Orientez les manches de couverts vers le bas.
Important :
Pour des raisons de sécurité, nous recommandons de disposer les couteaux à bouts pointus la pointe en bas dans les paniers à couverts (risque d'accident).
Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur.
Évitez de laver dans votre lave-vaiselle les couverts dotés d'un manche en corne.
Séparez l'argenterie des autres métaux en utilisant la grille de séparation.
Porte mal fermée
L'évoyant “En cours” s'allume lorsque la porte est mal fermée.
- La sécurité anti-débordement
Ce système active automatiquement la pompe de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.
La sécurité anti-fuite
Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.
La sécurité totale
Ce tuyau d'alimentation est équipé d'un mécanisme qui interrompt l'alimentation d'eau directement au robinet en cas de fuites d'eau.
Affichage en cas d'anomalies
L'écran affiche le code de l'anomalie : reportez-vous au tableau page 23.
Tableau des programmes
Type de vaisselle : - porcelaine, casseroles, couverts, verres, etc...
Quantité, type, état des résidus alimentaires.
Très sale.
Grands plats et casseroles très sales, salissures cuites, graisses, friture, gratin, sauce etc..
Mixte
Normalement sale soit une quantité normale de résidus adhérents et gras.
Mixte
Normalement sale soit une quantité normale de résidus adhérents et gras.
Programme plus long car économique en énergie.
Programmes
Déroulement du programme.
Intensif
prélavage chaud
lavage 70°C
rinçage
rinçage chaud
Normal
préavage
lavage 65°C
rinçage
rinçage chaud
Éco
préavage
lavage 55°C
rinçage
rinçage chaud
à titre indicatif Durée en min. eau (L) énergie (Kwh)
Séchage par condensation
1,7
Séchage par condensateur
1,5
Séchage par condensateur
130'
1,3
Ces valeurs se réfèrent à des conditions normales d'utilisation avec des produits séparés (déttergent, sel, produit de rinçage). Elles peuvent varier en fonction de la charge, de la température, de la durée de l'eau, de l'utilisation de produits multifonctions ou de la tension d'alimentation.
Normalement sale
Lavage en basse température, économique et particulièrement adapté aux lessives compactes - enzymatiques.
WASH
lavage 50°C
rinçage
rinçage chaud
Séchage par condenseur
1,05
Mixte
Lavage très court en 30 minutes spécialement adapté à une faible charge de vaisselle quotidienne avec une quantité réduite de résidus non séchés et non gras.
Rapide
lavage 45°C
rincage
rincage chaud 60°C
Séchage court non ventilé
0,8
Mixte
Cycle très court (sans lessive) pour rincer et réhumidifier la vaisselle en attente du lavage prévu le lendemain ou le surlendemain.
Trempage
prélavage froid
4.5
0,02
Mixte
Détection automatique du degré de salissure. Optimise les résultats en privilégiant les économies d'énergie.
préavage
lavage 55 / 65°C
rincage
rincage chaud
Séchage par condenseur
90' - 110'
17-19
1,3-1,5
Conseil :
Consultez le tableau des programmes, pages précédentes, pour déterminer celui dont vous avez besoin selon le type de vaisselle, la quantité et l'état des résidus alimentaires.
Départ immédiat d'un programme
Après avoir mis votre appareil sous tension en appuyant sur "On/Off" A, sélectionnez votre programme en appuyant sur l'une ou l'autre touche < ou le programme automatique en appuyant sur la touche ICS.
- Lorsqu'un programme est sélectionné, le voyant associé s'allume.
Appuyez sur "Start/C". Le voyant "En cours" s'allume, le programme commence.
Un court signal sonore (bip) confirme la sélection de la touche, à l'exception de la touche "On/Off".
Durée du programme
Temps résistant
Fin du programme
Départ différé d'un programme
Différez votre programme de 1 à 12 heures par appuis successifs ou maintenus sur la touche "Départ différé" © selon votre choix.
Validez en appuyant sur "Start/C".
L'écran décompte d'heure en heures jusqu'au départ du programme.
Annulation d'un programme
Appuyez sur la touche "Start/C" pendant quelques secondes.
Arrêt de l'appareil
Lorsque le programme est terminé, appuyez sur la touche "On/Off".
Attente départ différé
- Nettoyage des filtres a dechets
Le système de filtration est composé de plusieurs éléments :
Le filtre à déchets. - Le grand contrôle principal. - Le micro-filtre.
Les filtres sont situés au centre de la cuve et doivent être nettoyés régulièrement pour obtenir un résultat de lavage optimal.
Actions:
⑤ Nettoyez soigneusement les filtres A, B et C sous l'eau courante. (Fig. 15)
Remontage :
Procédez dans l'ordre inverse en positionnant les filtres C, B, puis A.
Important :
N'oubliez pas de verrouiller le filtre à déchets en le tournant d'un quart de tour bien à fond.
Périodiquement
Effectuez tous les 3 ou 4 mois, un programme spécial d'entretien sans vaisselle pour éliminer tout dépôt eventuel, avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce.
Important :
Conservez ce produit hors de portée des enfants.
Arrêt prolongé
Nettoyez complètement votre lave-vaisselle, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.
Maintenez votre lave-vaisselle hors gel.

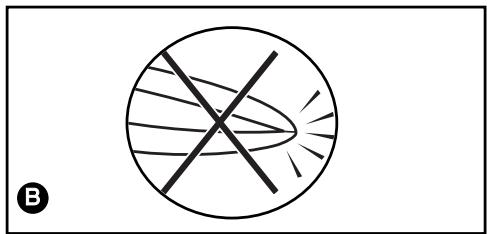

Conseil :
Ne pas employer les poudres abrasives, éponges métalliques, et les produits à base d'alcool, de diluant. Utilisez un chiffon ou une éponge.
En cas de déménagement, pour éviter que de l'eau s'écoule, effectuez un programme de trempage.
Entretien courant
Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.
L'expertise des professionnels au service des particuliers
Clarity vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.
Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.
| ↓ LED(s) clignotantes ← pour les modèles sans afficheur → LED(s) clignotantes ↓ |
| ●○○○ | d01: défaut d'alimentation eau (robinet) | d07: défaut Débordement / Antifuite | ●●●○ |
| ○●○○ | d02: défaut vidange | d08: défaut de distribution arro-sage | ○○○● |
| ●●○○ | d03: défaut de chauffage | d11: défaut capteur de pression | ●●○● |
| ○○●○ | d04: défaut température | d12: défaut replissage (détection entrée eau) | ○○●● |
| ●○●○ | d05: défaut moteur sous charge | d13: défaut de surchauffe | ●○●● |
| ○●●○ | d06: défaut moteur sur charge | d14: défaut replissage pompe ou débit robinet d'eau insuffisant. | ○●●● |
| Problème | Causes possibles | Que faire? |
| La portè retombe lourdement à l'ouverture (modèle intégrable) | - ressorts de portè pas assez tendus pour compenser le poids du panneau. | - serrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant. |
| La portè ouverte ne reste pas à l'horizontal ou remonte trop rapidement (modèle intégrable) | - ressorts de portè trop tendus. | - desserrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant. |
| - absence de panneau bois. | - équiper l'appareil d'un pan-neau bois (panneau agglo si provisoire), et régler les res-sorts. |
| La portè "accroche" à la ferme-ture | - appareil bancal | - réglez les pieds. |
| - porte mal centrefée par rapport à la cuve. | - recentrer en réglient les pieds AR. |
| Le panier supérieur ne tient pas en position haute | - mauvaise manipulation (le panier est tiré trop vite vers le haut). | - manœuvrer plus progressive-ment (voir notice), un côte puis l'autre. |
| Petite fuite après ou sous l'ap-pareil | - fuite au robinet. | - vérifier présence joint et res-serrer écrou. |
| (déplacer l'appareil pour mieux localiser la fuite) | - fuite provenant de l'appareil. (cf tableau défaut 07). | - fermer l'arrivée d'eau et appeler un technicien. |
| Petite fuite à la porte | - appareil bancal, pas de niveau. | - ajuster les pieds régables. |
| - porte mal centrefée par rapport à la cuve. | - régler les pieds AR |
Les voyants
| Problème | Causes possibles | Que faire? |
| Levoyant Sel ne s'éteint pas | -absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur. | -faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessitant pas de sel, le voyant reste allumé en permanence. |
| Lesvoyants s'allument tous les uns après les autres | -programmation erronée. | -annuler la programmation en cours en appuyant 3 sec. sur la touche début, puis refaire une nouvelle programmation. |
| Unvoyant clignote, le programme ne démarre pas. | -mauvaise position du sélecteur de programme (entre 2 crans). | -positionner le sélecteur en face du programme. |
| Problème | Causes possibles | Que faire? |
| Le cycle dure trop longtemps. | - les programmes économes en énergie durable plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage. | - utiliser ces programmes de préférence de nuit, quand la durée et le délai de fin ne sont pas importants. |
| L'appareil fait disjoncter | - ampérage insuffisant pour allermenter tous les apparêils en service simultanément. - défaut interne à l'appareil. | - vérifier ampérage de la prise (10A mini) et capacité du compteur. - appeler un technicien. |
| L'appareil ne démarre pas | - absence de tension secteur sur la prise. - robinet fermé. (cf tableau défaut 01). - tuyau d'alimentation plié. - erreur sélection et blocage programme. - appui trop long (>2") sur bouton départ. - apparéil en sécurité (anti-fuite). (cf tableau défaut 07). | - vérifier prise et fissible - vérifier ouverture du robinet. - vérifier le passage correct du tuyau. - annuler en appuyant 3" sur Départ et reprogrammer. - faire juste une impulsion sur touche Départ pour lancer le programme. - appeler un technicien. |
| L'appareil ne redémarre pas | - ouverture de la porte en cours de cycle de lavage. | - attendre la fin de la temporisa-tion de reprise de cycle (gestion interne réalisée par l'appareil). |
| L'appareil ne vidange pas(cf tableau défaut 02). | - opercule sur siphon d'évier non retire.-
- tuyau vidange coudé.
- filtres totallyment obstrués.
- pompé bloquée. | - retarder l'opercule.
- vérifier passage correct du tuyau derrière l'appareil.
- démonter et nettoyer les filtres et le puits de vidange.
- reliancer un programme trem-page. Si défaut persiste, appe-ler un technicien. |
MAUVAIS RÉSULTAT DE LAVAGE
| Problème | Causes possibles | Que faire? |
| Traces alimentaires, redéposi-tions, "grains de sable" dans les verres | - vaisselle mal disposée (mas-quée par autre piece plus grande ou située au-dessous, pieces accollées, emboîtées). - moulinet supérieur bloqué par couvert, plat.. - filtré mal verrouillé se soulèvependant le lavage. - tamis microfiltre encrassé. - Une ou plusieurs ouïes de moulinet bouchées. | - bien ranger la vaisselle, utiliser les zones et accessoires les mistrs adaptés à chaque type de pieces (voir notice). - vérifier libre rotation du moulinet (fil gabarit), régler le panier en position haute si besoin. - vérifier placage et verrouillage du filtré (le tourner "à fond" vers la droite). - démonter et nettoyer tous les filtrres (à l'eau tiège), y compris le tamis (1 fois par mois). - démonter le moulinet en tournant le levier d'un quart de tour et le nettoyer sous le robi-net (n'utilisez aucun ustensile qui pourrait déterminer les ouïes). Remonter le moulinet. |
| Traces graisseuses | - dose lessive trop faible, les-sive peu performante, produit éventé. - programme mal adapté (trop BASSE T°, durée trop courte). | - augmenter la dose, essayer une autre dessive. - désir programme avec tem-pérature supérieure. |
Mauvais résultat de LAVAGE...
| Traces blanches
(identifier nature des traces) | - pellicule calcaire (s'enlève au vinaigre).
- traces de sel (gout salé sur vaisselle). | - vérifier présence de sel dans réservoir (voyant éteint = OK).
- vérifier durété de l'eau au robinet et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin.
- eau trop dure pour une utilisation dessive "4 en 1" sans rajout de sel.
- vérifier la bonne fermeture du bouchon de pot à sel. |
| Traces blanches
(identifier nature des traces) | - opalisation du verre par eau trop douce (ne s'efface pas). | - vérifier durété de l'eau au robinet et régler correctement l'adoucisseur. Certaines lessi-ves en pastilles sont plus agressives sur verres et décorrs (changer de produit, utiliser si besoin un produit protecteur). |
| Traces colorées (thé, vin, café) | - pièces de vaisselle mal dispos-séses.
- dose lessive insuffisante ou lessive pas assez performante.
- programme trop BASSE tempé-rature.
- si vous utilisez un produit multifonction. | - orienter les creux des réci-pients vers les jets.
- augmenter la dose, essayer une autre lessive.
- désir un programme mistroux adapté avec une température plus élevé.
- utiliser l'option "4 en 1" (selon modulo). |
| Traces de coulures ou gouttes sur verres | - manque produit de rincege ou dose insuffisante.
- produit de rincege péricme ou inefficace.
- si vous utilisez un produit multifonction. | - vérifier voyant et replir complètement le réservoir, régler le doseur si nécessaire à position supérieure.
- remettre produit récent (un bon produit se dilue facilement et mousse dans l'eau froide).
- Utilisez l'option "4 en 1" avec réglage privilégiant le séchage (paramétrage du menu - selon modulo). |
| Traces séchéées sur verres, net-
tété insuffisante. | - si vous utilisez un produit multifonction. | - Utilisez l'option "4 en 1" avec réglage privilégiant la brillance (paramétrage du menu - selon modulo). |
Mauvais fonctionnement
| Problème | Causes possibles | Que faire? |
| Remplissage en permanence | - (cf tableau défaut 12). orifice vidange située trop bas par rapport à l'appareil. | - canne de vidange tombée au sol. |
| Beaucoup de déchets sur le grand filtre en fin de cycle. | - les filtres et le puits de vidange sont bouchés par excès de salissures. | - démonter et nettoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assiétes avant de lesmettre dans le lave-vaisse. |
| Traces de rouille sur inox | - qualité inox (couteaux particulier) non adaptations au lavage en machine. | - utiliser couverts "special lave-vaisse".
- vérifieronne fermeture du bouchon pot à sel. |
Mauvais résultat de séchage
| Problème | Causes possibles | Que faire? |
| Nombreuses gouttes sur les verres | - manque produit de rinceage ou dose insuffisante.- la dose n'est pas distribuée.- positionnement de vaisse. | - vérifier voyant et replir complètement le réservoir.- si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien.- pour atténuer le phénomène, désposer la vaisse de façon à limiter le plus possible les réten-tions d'eau, laisser si possible la porte entrouverte quelques minutes. |
| Gouttes sur vaisse en plasti-que, revêtement tétal... | - ces articles isolants ont une faible masse calorifique. | - les/disposer au moins en privi-égiant si possible le panier supérieur. |
| Moins bon séchage en pro-gramme rapide | - sur les programmes rapide, la T° et la durée de séchage sont réduites pour limiter la durée du cycle au maximum. | - sélectionner un programme rapide à bon escient ou laisser la porte entre-ouverte quel-ques minutes. |
| Condensation sur parois de la contre-porte ou de la cuve. | - de la condensation peut se produit sur les parois, notamment après refroidissement (l'isolation phonique renforce le phénomène). | |
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (voir Fig. 16).
Fig. 16
PIECES D'origine
Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces déta
pièces certifiées d'origine.
Données communes
12 couverts normalisés
-Rangement de la vaisselle
fig. A-B-C voir page suivante
- Chargement effectué selon les indications page suivante, sans clayettes latérales.
- Réglage panier supérieur
position basse
- Réglage du distributeur du produit de rinçage
-Le réglage de l'adoucisseur
Pour obtenir des informations détaillées par rapport aux tests comparatifs portant sur le degré de salissure, le type de vaisseau et de couvert etc..., contactez le fabricant de l'appareil avant le début des tests.
Essais selon la norme EN 50242:
-Programme préconisé WASH Dosage du produit de lavage 30g lessive B
Essais selon la méthode mixte IEC 436/din 44990
-Programme préconisé “Eco” Dosage du produit de lavage 5+25g
Nota : cas des essais avec pastille multifonction :
- Vérifier le bon réglage de l'adoucisseur selon la durée de l'eau : H0 ou H1 ou H2
- Tirer le tiroir du distributeur à lessive et mettre la pastille dans le compartiment intérieur.
Mesure de bruit selon la norme en60704-2-3 :
- Aligner la plinthe du caisson d'encastrement avec le panneau de porte.
B 1 2 3 4 5 6 7
