Type de produit	Lecteur DVD portable
Marque	TAKAR
Modèle	VR 122P ROSE
Écran	LCD 7 pouces couleur haute luminosité
Poids	0,69 kg
Alimentation	Adaptateur secteur AC/DC 12V ou adaptateur allume-cigare 12V
Compatibilité disques	DVD, VCD, CD, fichiers audio, vidéo et photo
Système de signal	PAL / NTSC / AUTO
Entrées/Sorties	Sortie AV, entrée AV, prise écouteurs, port USB, lecteur de carte mémoire
Fonctions principales	Lecture DVD/CD/VCD, fichiers audio, vidéo et photo, zoom avant/arrière, répétition, programme, télécommande
Haut-parleurs	Stéréo intégrés
Télécommande	Infrarouge avec piles AAA (fournies)
Réponse en fréquence	20 Hz - 20 kHz
Sortie vidéo	1 Vpp / 75 Ohm asymétrique
Sortie audio	1,8 Vrms / 10 kOhm
Rapport signal/bruit audio	> 80 dB
Gamme dynamique	85 dB
Laser	Semi-conducteur, longueurs d'onde 650 nm et 795 nm
Température de fonctionnement	0 °C à 40 °C
Entretien et nettoyage	Débrancher l'appareil, utiliser un chiffon propre et sec. Ne pas utiliser de détergents liquides ou aérosols.
Sécurité	Haute tension interne, ne pas ouvrir. Ne pas exposer à l'eau ou à l'humidité. Utiliser uniquement des accessoires spécifiés.
Pièces détachées et réparabilité	Confier la réparation à un personnel qualifié. L'appareil n'est pas conçu pour une réparation par l'utilisateur.

FOIRE AUX QUESTIONS - VR 122P ROSE TAKAR

Comment insérer un disque dans le lecteur DVD ?

Ouvrez la trappe du disque, placez un disque avec le côté étiquette vers le haut, puis fermez la trappe. La lecture commence automatiquement.

Puis-je lire des fichiers sur une clé USB ou une carte mémoire ?

Oui, l'appareil lit les fichiers audio, vidéo et photo à partir d'un périphérique USB ou d'une carte mémoire. Insérez le support et appuyez sur la touche DVD/ESB/CARTE pour changer de source.

Comment utiliser la télécommande ?

Assurez-vous que les piles sont installées correctement. Dirigez l'émetteur infrarouge de la télécommande vers le récepteur de l'appareil, à moins de 3 mètres.

Comment répéter un chapitre ou une piste ?

Pendant la lecture, appuyez sur le bouton Répétition de la télécommande. Pour un DVD, appuyez une fois pour répéter le chapitre, deux fois pour le titre, trois fois pour le disque entier. Pour des fichiers audio, appuyez une fois pour répéter le fichier en cours, deux fois pour le dossier, trois fois pour annuler.

Comment régler la langue du menu ?

Appuyez sur le bouton Setup, allez dans la configuration générale, sélectionnez Langue OSD et choisissez la langue souhaitée (français, anglais, etc.).

L'image est déformée, que faire ?

Essayez un autre disque. Une distorsion peut se produire lors de la recherche rapide. Si le problème persiste, vérifiez le format d'affichage dans le menu Setup (Affichage TV).

Comment nettoyer le lecteur DVD portable ?

Débranchez l'appareil. Utilisez un chiffon propre et sec pour nettoyer l'extérieur. N'utilisez jamais de détergent liquide ou d'aérosol.

Puis-je utiliser l'appareil dans une voiture ?

Oui, branchez l'adaptateur allume-cigare fourni sur la prise DC 12V de l'appareil et sur l'allume-cigare de votre véhicule. Attention : allumez d'abord le véhicule avant de brancher l'appareil pour éviter les oscillations de tension.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez les piles : remplacez-les par des piles neuves. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et l'appareil, et que la distance ne dépasse pas 3 mètres. Évitez la lumière directe du soleil sur le récepteur infrarouge.

Le disque ne se lit pas, que vérifier ?

Vérifiez que le disque est inséré correctement (étiquette vers le haut) et qu'il n'est pas rayé ou endommagé. Assurez-vous que le format du disque est compatible (DVD, VCD, CD). Pour les fichiers, vérifiez que le format est pris en charge.

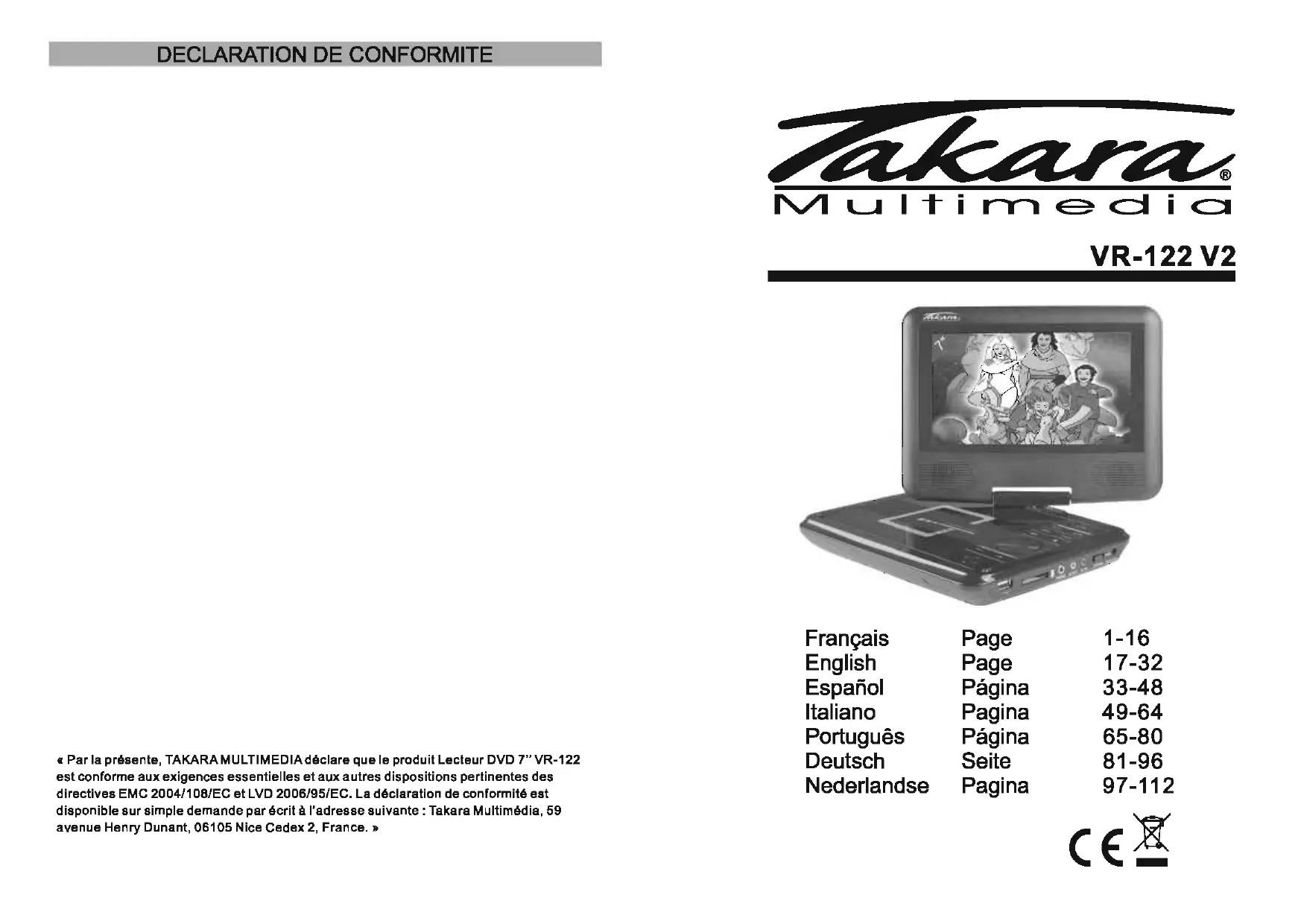

MODE D'EMPLOI VR 122P ROSE TAKAR

Par la présente, TAKARA MULTIMEDIA déclare que le produit Lecteur DVD 7" VR-122 est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives EMC 2004/108/EC et LVD 2006/95/EC. La déclaration de conformité est disponible sur simple demande par écrit à l'adresse suivante : Takara Multimédia, 59 avenue Henry Dunant, 06105 Nice Cedex 2, France.

Multimedia

VR-122 V2

François Page 1-16

Espagnol Page 33-48

Italiano 49-64

Mesure de sécurité 1 Contenu 2 Principales caractéristiques 2 Unité principale 3 Connexion du système 4 Télécommande 6 Fonctionnement de base 7 Configuration du système 11 Spécification 15 Dépannage 16

Mesure de sécurité

Merci d'avoir besoin notre lecteur DVD. Il comprend un écran large 7" et un lecteur DVD. L'unité est conçue pour une utilisation à la maison, à l'extérieur, en voyage, etc. La taille compacte simplifie l'utilisation ainsi que l'installation. Veuillez lire attentivement le manuel avant de l'utiliser et le garder pour toute consultation future.

Attention

Haute tension, ne l'ouvre pas.

Rappeler l'utilisateur de prêter attention pour éviter les chocs électriques

Avertissement: attention à éviter tous chocs électriques.

Avertissement : pour réduire les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

1) Veuillez lire attentivement ce manuel et suivre toutes les précautions pour faire fonctionner l'appareil. 2) Ne pas utiliser cet appareil près de l'eau. Ne pas placer sur cet appareil un récipient contenant du liquide. 3) Ne pas installer cet appareil près de sources de chaleur telles que des radiateurs, chauffages, poêles ou autres appareils dégageant de la chaleur (y compris des amplificateurs audio). 4) Débranchez cet appareil lorsqu'il y a des orages ou s'il n'est pas utilisé pendant une longue période. 5) Nettoyage: débrancher l'appareil, utilisez uniquement un chiffon propre et sec pour le nettoyer. N'utilisez jamais de détergent liquide ou un aérosol. 6) N'utilisez que des accessoires spécifiés par le fabricant. 7) Confiez la réparation à un personnel qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque façon; par exemple si le cordon d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à l'humidité, si il ne fonctionne pas normalement. N'essayer jamais de le réparer par vous-même en raison du danger de haute tension et du choc électrique. 8) Ne pas utiliser des disques de forme irrégulière (telle qu'un cœur ou une étoile) car ils peuvent provoquer le dysfonctionnement de l'appareil.

Contenu

7" Lecteur DVD	1
Télécommande	1
Adaptateur allume-cigare	1
Manuel Utilisateur	1
Adaptateur secteur AC/DC	1
Piles AAA	2

Principales caractéristiques

• Ecran LCD 7" couleur haute luminosité
• Lecture des fichiers audio, vidéo et photo
• Haut-parleurs stéréo
• Prise en charge PAL, AUTO ou NTSC
• OSD multi-langues, avance/retour rapide, fonction répétition
• Zoom avant/arrière

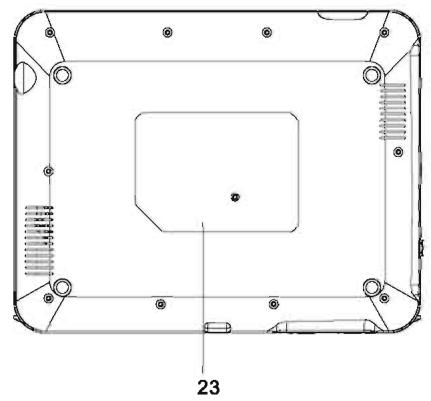

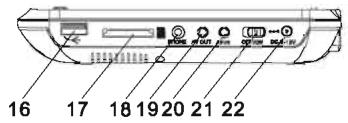

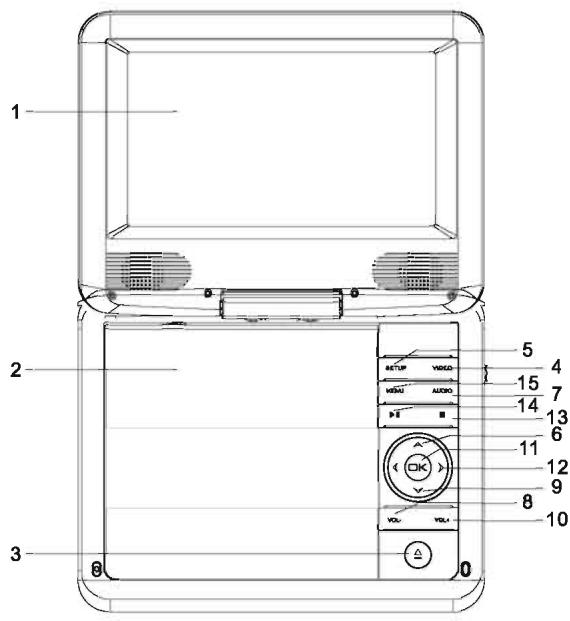

Unité principale

1. Moniteur LCD
2. Trappe d'accès au lecteur DVD
3. Bouton Ouverture
4. Bouton DVD/ESB/CARTE
5. Bouton Setup/Réglage
6. Bouton Piste/Chapitre précédent(e)
7. Bouton DVD/AV
8. Bouton VOL -
9. Bouton Piste/Chapitre suivant(e)
10. Bouton VOL +
11. Bouton OK pour valider
12. Bouton Avance/Retour rapide
13. Bouton Stop
14. Bouton Lecture/Pause
15. Bouton Menu/PBC
16. Prise ESB
17. Prise pour carte mémoire
18. Prise écouteurs 19. Sortie AV
19. Entrée AV
20. Mise en marche / Arrêt (ON/OFF)
21. Prise DC 12V
22. Etiquette

Alimentation et installation

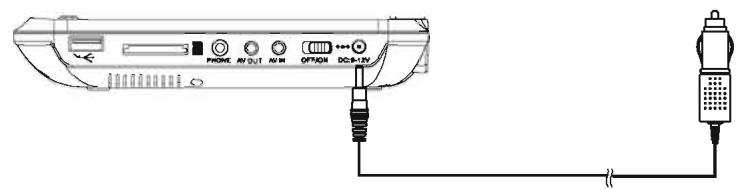

Si vous utilisez un cable allume-cigare de voiture pour alimenter l'appareil : branchez une extrémité du cable allume-cigare sur la prise DC 12Volt située sur l'appareil, puis branchez l'autre extrémité sur la prise allume-cigare de votre véhicule.

Voir l'illustration ci-dessous:

Note:

Le câble allume-cigare peut être utilisé quintessentiellement lorsque l'alimentation est de 12volts. La prise principale étant utilisée comme dispositif de déconnexion, le dispositif de déconnexion doit rester facilement accessible.

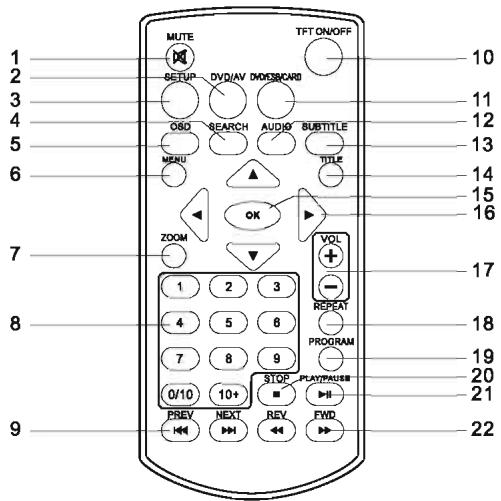

1. Bouton Mute/Pas de son
2. Choix de source : DVD/AV
3. Bouton Setup/Réglage
4. Bouton Search/Recherche
5. Bouton Réglage OSD
6. Bouton Menu / PBC (uniquement pour les VCD)
7. Bouton Zoom
8. Clavier numérique
9. Boutons Piste/Chapitre précédent(e)/suivant(e)
10. Affichage de l'écran activé/désactivé (TFT ON/OFF)
11. Choix de lecture : DVD/ESB/CARTE
12. Bouton Audio (sélection de la langue audio)
13. Bouton Sous-titres
14. Bouton Affichage du nom du titre
15. Bouton OK pour valider
16. Touches de direction
17. Boutons Volume -/+
18. Bouton Répétition pour répéter la lecture du titre/chapitre/piste
19. Bouton Programme (la fonction Programme vous permet de stocker vos pistes favorites à partir du disque. Appuyez sur Program pour afficher le Menu Program, puis utilisez le clavier numérique pour entrer directement les numéros de titre, chapitre ou piste et sélectionnez Start pour démarrer. Pour reprendre la lecture normale, appuyez sur Program puis sur Stop dans le Menu Program)
20. Bouton Stop (appuyez une fois pour arrêter la lecture, appuyez de nouveau pour reprendre la lecture là où elle s'était arrêtée ; appuyez deux fois sur Stop pour arrêter complètement la lecture)
21. Bouton Lecture/Pause
22. Bouton Avance/Retour rapide

Installez la pile dans la télécommande comme indiqué ci-dessous

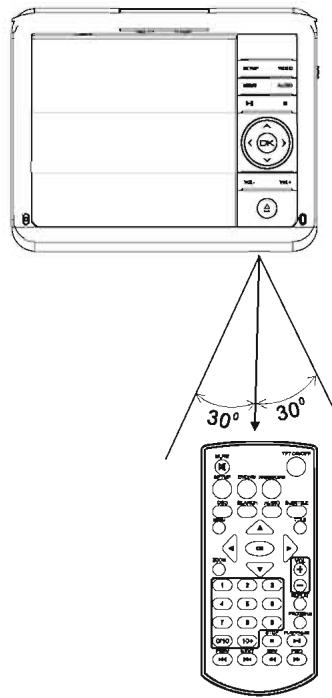

Lorsque vous utilisez la télécommande, assurez-vous que l'émetteur infrarouge de la télécommande est dirigé vers le récepteur infrarouge de l'appareil. La distance entre l'appareil et la télécommande doit être inférieure à 3 mètres.

Voir l'illustration ci-dessous :

1. Ne pas laisser tomber l'appareil ou le placer dans un environnement humide.
2. Ne pas laisser le récepteur infrarouge de l'appareil en plein soleil.
3. Veuillez utiliser une pile neuve pour remplacer l'ancienne si la télécommande ne fonctionne pas.

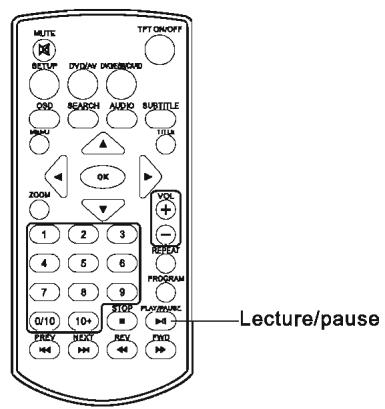

Fonctionnement de base

1. Si la carte mémoire ou ESB est insérée, vous pouvez appuyer sur la touche DVD/ESB/CARD ou changer la source.
2. Ouvrez la trappe du disque et insérez un disque avec le côté étiquette vers le haut.
3. Fermez la trappe du disque. L'appareil charge le disque et commence la lecture.
4. Appuyez une fois sur ■ pour arrêter la lecture, appuyez sur pour reprendre la lecture à où elle s'est arrêtée. Appuyez deux fois sur ■ pour arrêter complètement la lecture.
5. Pendant la lecture, appuyez sur pour mettre en pause et appuyez de nouveau pour reprendre la lecture.
6. Lorsque la lecture est terminée, veuillez éteindre l'appareil en faisant glisser l'interrupteur ON/OFF sur OFF.

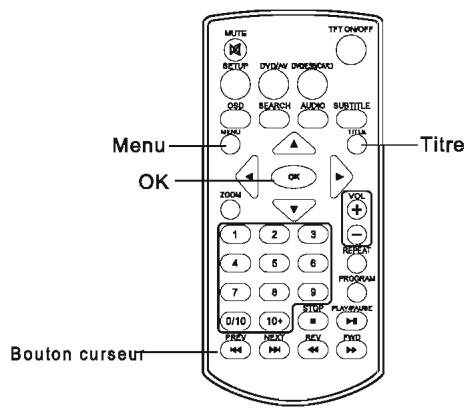

7. Pour certains DVD avec un Menu titre ou chapitre, appuyez sur MENU pour accéder à la page du menu et utilisez les touches de direction pour sélectionner. Appuyez sur OK pour valider.

Note : ne pas débrancher le périphérique ESB ou la carte mémoire lorsqu'ils sont en cours de lecture sur l'appareil. Des dysfonctionnements peuvent survenir en cas d'utilisation incorrecte.

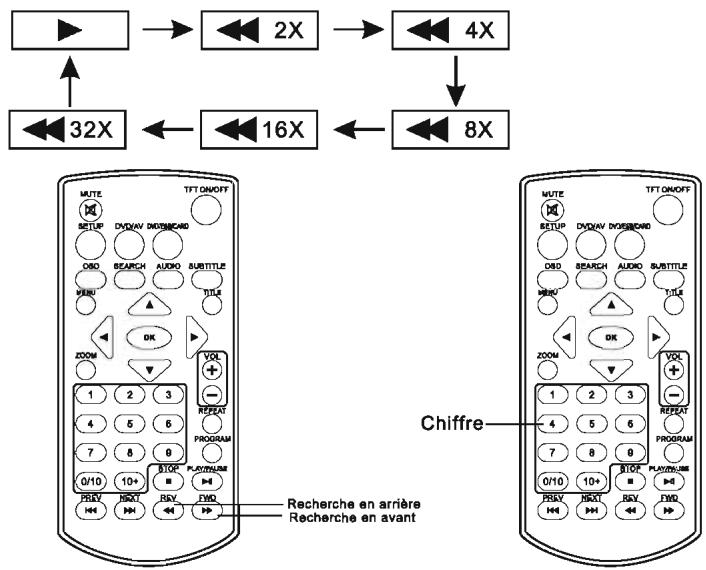

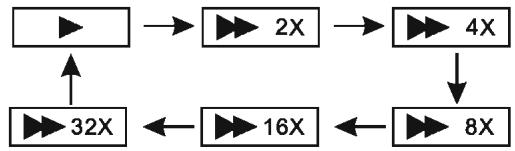

Avance rapide et retard rapide

Lors de la lecture audio ou vidéo, vous pouvez utiliser les touches d'avance rapide ou de retard rapide.

1. Appuyez sur , l'appareil lance la recherche avance rapide. Appuyez plusieurs fois pour changer la vitesse x2, x4, x8, x16 ou x32.

1. Appuyez sur ⇔, l'appareil lance la recherche retour rapide. Appuyez plusieurs fois pour changer la vitesse x2, x4, x8, x16 ou x32.

Répéter la lecture

Lors de la lecture audio ou vidéo, vous pouvez utiliser la touche de répétition pour répéter la lecture d'un chapitre, d'un titre ou du disque entier.

Pour un disque DVD, appuyez une fois sur le bouton Repeat pour répéter la lecture d'un chapitre, appuyez une deuxième fois pour répéter la lecture d'un titre, appuyez une troisième fois pour répéter la lecture du disque en entier.

Pour les disques avec fichiers audio, appuyez une fois sur le bouton Repeat pour répéter la lecture des fichiers en cours, appuyez une deuxième fois pour répéter la lecture du dossier, appuyez une troisième fois pour annuler la lecture répétée.

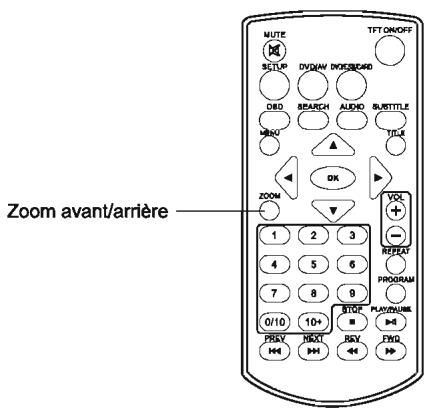

Zoom avant/arrière

Lors de la lecture audio ou vidéo, vous pouvez utiliser la touche Zoom pour agrandir ou réduire l'image.

Pendant la lecture, appuyez plusieurs fois sur le bouton Zoom pour agrandir l'image jusqu'à x4; lorsque vous appuyez une quatrième fois sur la touche Zoom, l'image sera réduite (zoom arrêté), appuyez plusieurs fois pour revenir à la taille d'origine de l'image.

Lorsque l'image est agrandie, vous pouvez appuyer sur pour déplacer l'image.

Lecture de fichiers photo dans le disque

1. Insérez un disque contenant des fichiers photo, l'appareil lance la lecture.
2. Appuyez sur MENU pour parcourir les fichiers photo.
3. Appuyez sur « pour sélectionner un fichier photo puis appuyez sur OK pour valider. Note : vous pouvez appuyer sur MENU pour revenir à la liste des dossiers. Appuyez sur « ou sur OK pour prévisualiser le fichier sélectionné.
4. Pour faire pivoter l'image vers la gauche, appuyez sur ; pour faire pivoter l'image vers la droite, appuyez sur
5. Pendant la visualisation des fichiers, le symbole peut apparaître lorsque vous appuyez sur ANGLE, SOUS-TITRES, AUDIO, AB, TITRE, etc. Ces fonctions disponibles selon les options du disque ne sont donc pas disponibles.
6. Pendant la visualisation des fichiers, appuyez sur pour afficher les photos en mode miniature ; appuyez sur ou sur OK pour sélectionner l'image à afficher.

Lecture de fichiers audio dans le disque

Insérez un disque audio, un périphérique ESB ou une carte mémoire. Appuyez ensuite sur « ou sur OK pourCHOISIR un fichier audio, puis appuyez sur « ou OK pour lancer la lecture du fichier sélectionné.

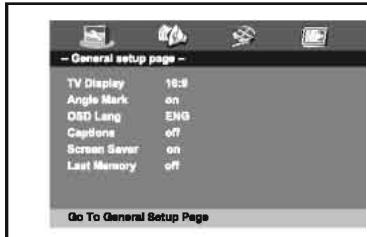

Configuration du système

Appuyez sur le bouton Setup, le menu principal s'affiche à l'écran. Dans la configuration générale, appuyez sur le bouton ↓▶ pour vous déplacer.

Appuyez sur OK pour y accéder.

Appuyez sur △ v pour sélectionner le réglage.

Appuyez sur OK pour confirmer votre sélection.

Appuyez sur OK pour quitter.

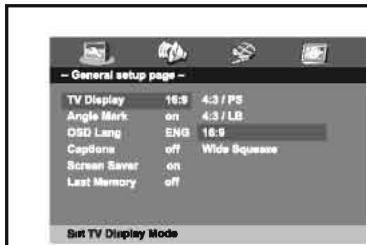

Mise en page générale

Affichage TV (TV display) : vous pouvez régler le format d'affichage de l'écran (Normal/PS,

Normal/LB, Large). Le réglage par défaut est Large (Wide)

Note :

-la fonction dépend du ratio d'affichage avec lequel le DVD a été enregistré

-choisissez Large (Wide 16/9) lors de l'utilisation avec un écran large

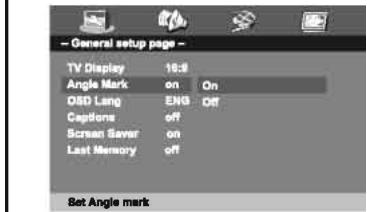

Marque d'angle (Angle mark) : permet l'affichage des informations de paramétrage de l'angle actuel dans le coin droit de l'écran si cette option est disponible sur le disque.

Le réglage par défaut est activé (ON)

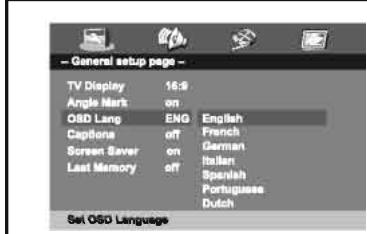

Langue OSD (OSD Lang) : permet de définir la langue du menu OSD (anglais, français, allemand, etc...)

Le réglage par défaut est le Français.

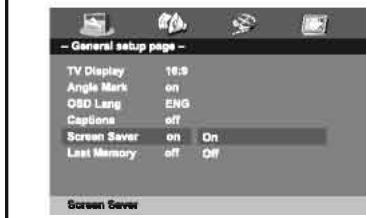

Ecran de veille (Screen saver) : permet d'activer l'écran de veille.

Le réglage par défaut est activé (ON)

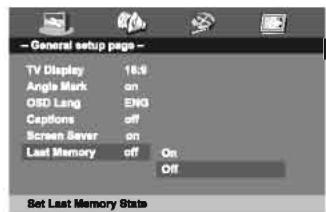

Reprise de lecture (Last memory) : permet d'activer la fonction de mémorisation de la dernière position de lecture par l'appareil. Lorsque l'appareil sera de nouveau mis en marche, il reprendra la lecture à partir de la même position.

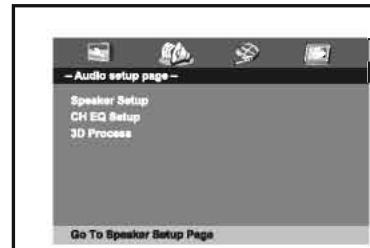

Page de configuration audio

Entrer dans cette option pour régler les paramètres audio.

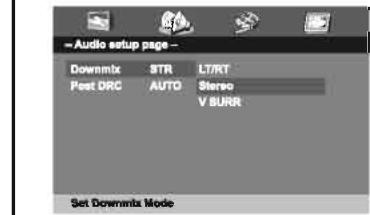

Downmix: le réglage par défaut est sur Stéréo reproduction.

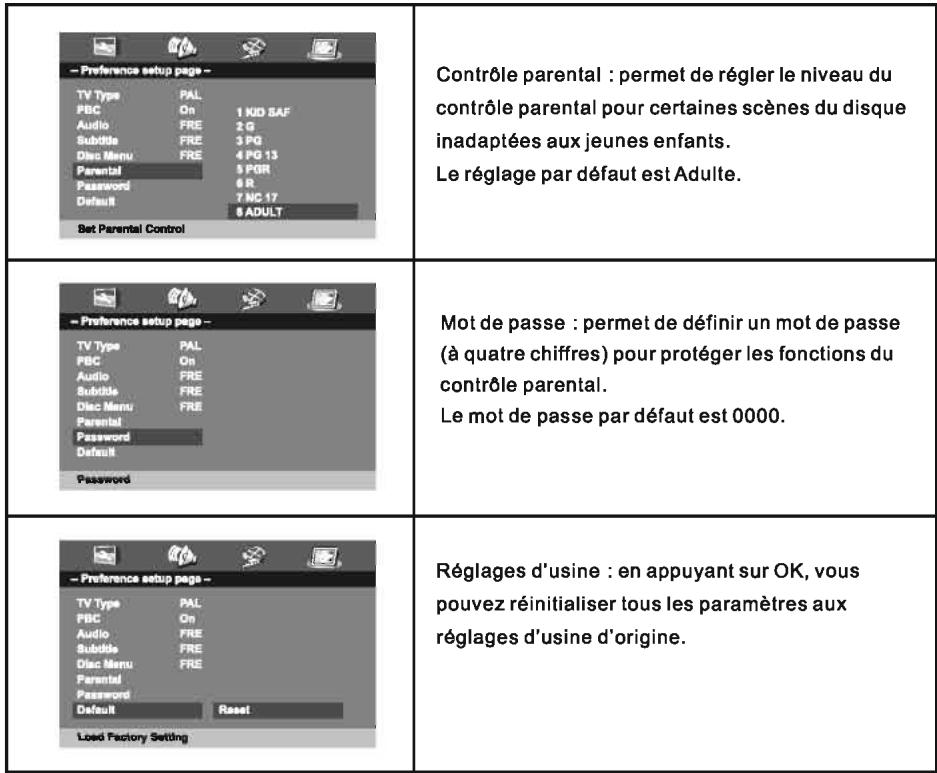

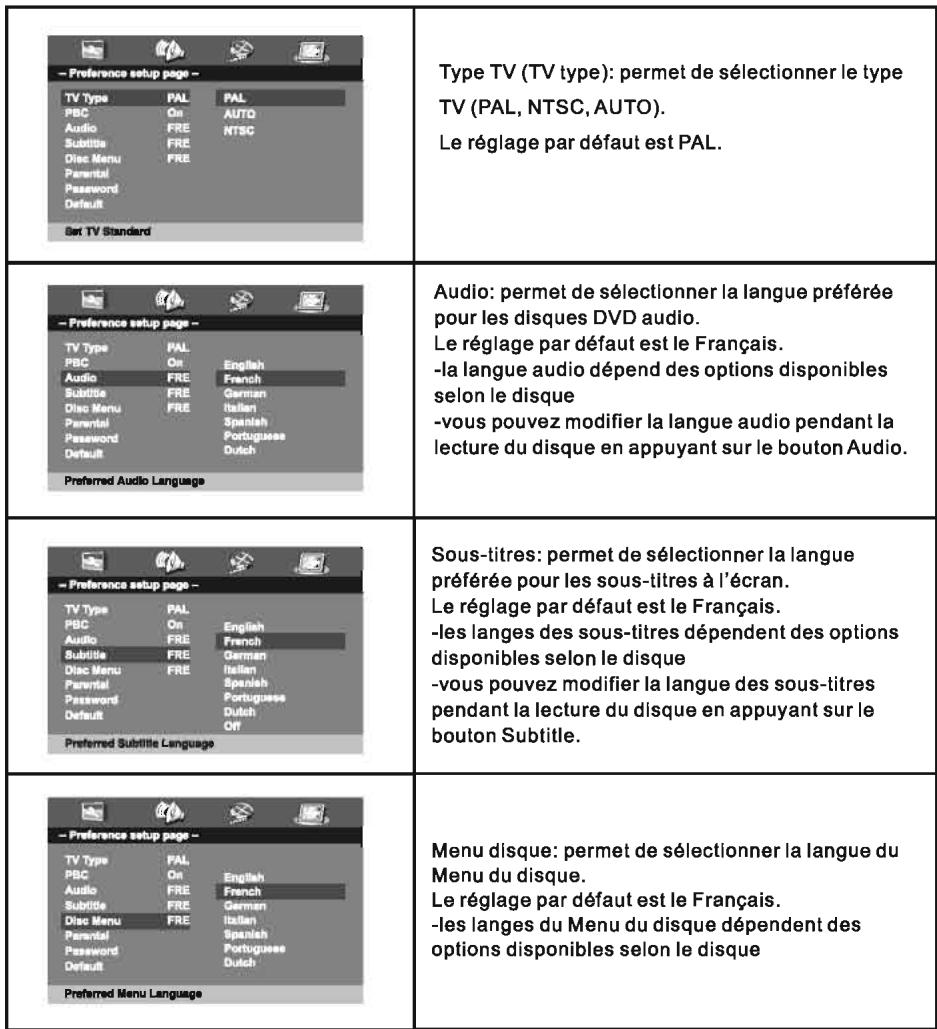

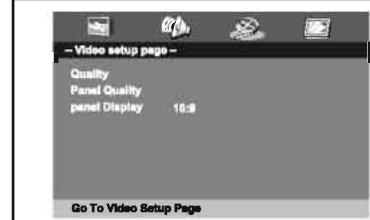

Page de configuration vidéo

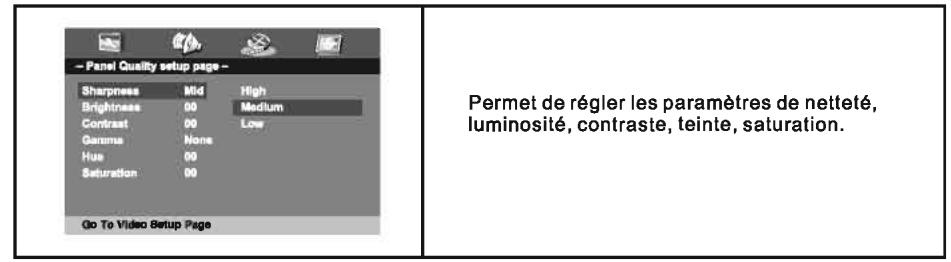

Entrer dans cette option pour régler les paramètres d'image de sortie vidéo.

Spécifications

Compatibilité disques: DVD/VCD/CD/FICHIERS AUDIO

Système de signal: PAL / NTSC / AUTO

Taille de l'écran: 7 pouces

Réponse en fréquence: 20 Hz à 20 kHz

Sortie vidéo: 1 Vpp/75 Ohm, asymétrique

Sortie audio: 1.8Vrms/10kOhm

Audio S / N: supérieur à 80 dB

Gamme dynamique: 85 dB

Laser: Laser semi-conducteurs, de longueur d'onde: 650 nm/795 nm

Température de fonctionnement: 0 40^ C

Poids lecteur DVD: 0.69kg

PROBLEM	SOLUTION
Aucun son ou son déformé	Assurez-vous que l'appareil est correctement connectéAssurez-vous que tous les cables sont bien insérés dans les prises appropriées
Impossible d'avancer dans un film	Vous ne pouvez pas avancer au début du disque et une information d'advertissement apparaître au début du film car le disque est programmé pour ne pas permettre cette action
L'icône©s'affiche à l'écran	La fonction ou l'action ne fonctionne pas parce que:-le logiciel du disque l'interridet-le logiciel du disque ne prend pas en charge la fonction (par ex, angles)-la fonction n'est pas disponible pour le moment-vas ou demandé un nombre de titre/chapitre inexistant
L'image est déformée	Le disque pourrait être endommagé, essayez un autre disque. Une distorsion de l'image est normale lors d'une recherche avance/retour rapide.
Aucune recherche avant ou arrière	Certains disques comportent des sections qui interdisent la recherche avant/retour rapide ou le saut de chapitre. Vous ne pourrez pas sauter les informations d'advertissement au début du disque, cette partie est souventprogrammé pour interdire le saut de chapitre.

Si dans le futur, vous nevez vous débarrasser de ce produit, veuillez noter que les déchets électriques ne doivent pas être jetés avec les ordures ménagères. Veuillez le recycler dans des installations existantes. Vérifiez auprès de votre municipalité ou votre revendeur pour obtenir des conseils (Directive Déchets d'équipements électriques et électroniques).

En raison de l'amélioration continue, aucun préavis ne sera donné concernant les modifications sur les caractéristiques et spécifications ci-dessus.

Attention : il existe un danger d'explosion si la batterie est remplacée de façon incorrecte. Remplacer la batterie uniquement par le même type de batterie.

Attention

Article R412-6-2, modifié par Décret n°2012-3 du 3 janvier 2012 - art. 19

Le fait de placer dans le champ de vision du conducteur d'un véhicule en circulation un appareil en fonctionnement doté d'un écran et ne constituant pas une aide à la conduite ou à la navigation est interdit.

Le fait, pour tout conducteur, de contravenir aux dispositions du présent article est puni de l'amende prévue pour les contraventions de la cinquième classe.

L'appareil mentionné au premier alinéa est salis.

Toute condemnation donne lieu de plein droit à la confiscation de l'appareil qui a servi ou était destiné à commettre l'infraction.

Est également encourue la peine de confiscation de l'appareil mentionné au premier alinéa.

Cette contravention donne lieu de plein droit à la réduction de trois points du permis de conduire.

Attention

Précautions indispensables d'installation

Afin d'utiliser votre pack Video dans les meilleures conditions, il est indispensable de connecter le câble allume-cigare* de votre pack Video lorsque votre véhicule est déjà en marche. Cette préconisation permet de protéger votre appareil des oscillations de voltage, car celles-ci peuvent endommager les circuits numériques du produit. Il est donc impératif que votre pack Video soit éteint et débranché lors du démarrage du véhicule.

• Cet accessoire peut être en option
